14 лучших твердотопливных котлов — Рейтинг 2020 года (Топ 14)

Если сравнивать различные варианты котлов для автономного отопления дома, то вариант покупки именно твердотопливного котла зачастую интереснее всего. Хотя бы в силу предельной простоты в отличие от газовых котлов, что дает не только надежность и безопасность (утечка газа – вещь не из веселых), но и снижает цену. Лучшие твердотопливные котлы для частного дома представлены в нашем рейтинге.

Конечно, газовый котел использует более дешевое топливо, да и «кормится» из трубы сам, было бы лишь давление – но, если здание не газифицировано, подводка природного газа или установка газгольдера окупаться будут долго. Единственное, что однозначно можно назвать минусом твердотопливных котлов – это необходимость в регулярной загрузке топлива и чистке. Поэтому, создавая этот рейтинг, мы обращали внимание не только на общее качество изготовления котлов, но и на удобство их эксплуатации: на какое время хватает одной загрузки, как организована чистка.

Рейтинг лучших твердотопливных котлов

Как выбрать хороший твердотопливный котел?

Начнем, естественно, с максимальной мощности. Не нужно думать, что, если в характеристиках котла написано «10 кВт/100 м2», то его на небольшой домик хватит с запасом. Во-первых, мощность у любого твердотопливного котла очень сильно зависит от качества топлива, к тому же в характеристиках указывается для угля (на нем теплоотдача выше всего). Попробуйте подкинуть дров – и дома сразу похолодает, ну, а если дрова еще и отсыреют… К тому же котел большей мощности будет иметь и топку большего размера – а значит, и топить его придется реже.

Вообще, необходимость в частом добавлении топлива – общая проблема твердотопливных котлов. Путей решения несколько:

  • Бункерные котлы – они из отдельной емкости (бункера) автоматически «подкармливают» топку. Разрабатывались такие системы в первую очередь под пеллеты (топливные гранулы), которые очень удобно подавать шнеком, но сейчас есть и модели, способные работать на угле.
  • Котлы длительного горения имеют увеличенный объем загрузки, а сам процесс сгорания там не совсем обычен – топливо горит сверху вниз. Но и у них есть свои не всегда удобные особенности – выше в рейтинге мы об этом писали.

Но в любом случае «долгоиграющий» котел станет сложнее и дороже, особенно с бункером. Тогда как насчет котла комбинированного? В них нагрев обеспечивается не только горением топлива, но и установленным внутри ТЭНом – если котел и погаснет, электричество продолжит поддерживать хоть какую-то температуру. Подобные котлы удобно оставлять на ночь – утром не проснешься, чувствуя, что зуб на зуб не попадает. Часто к таким котлам предлагаются и комплекты дооборудования под газ или солярку. В некоторых моделях даже изначально предусматривается автоматическое переключение на жидкое или газообразное топливо, если нет огня в топке. А вообще такой вариант интересен хотя бы тем, что при появлении возможности подключить дом к газу не придется менять котел, покупать новый, переделывать подключение: можно просто поставить газовую горелку на старый.

Важный момент – конструкция теплообменника. Идеальный вариант – чугун: толстостенный монолитный теплообменник, если производитель не «прозевает» раковины и микротрещины в отливке, будет по-настоящему вечным, к тому же выдержит повышенное давление без проблем. Но такой котел будет и дороже (можно не вписаться в бюджет), и тяжелее (вопрос к прочности пола, возможно, придется его укреплять). У стальных теплообменников есть неизбежный риск протечки по сварке, да и стенки обычно тоньше. Поэтому стоит как минимум брать котел потяжелее, да и отзывы на конкретную модель смотреть перед покупкой – правда, и сами отзывы уже давно покупают… Так что выбирать твердотопливный лучше идите на форумы, а не на популярные площадки для отзывов, которые оккупировали проплаченные похвалы.

Выбор твердотопливного котла: видео по теме

Удачных покупок!

Котел длительного горения, эффективная работа до 7 суток на 1 загрузке

Среди огромного количества видов отопительного оборудования, представленного на рынке, одним из традиционных вариантов для использования в частном доме является котел длительного горения.

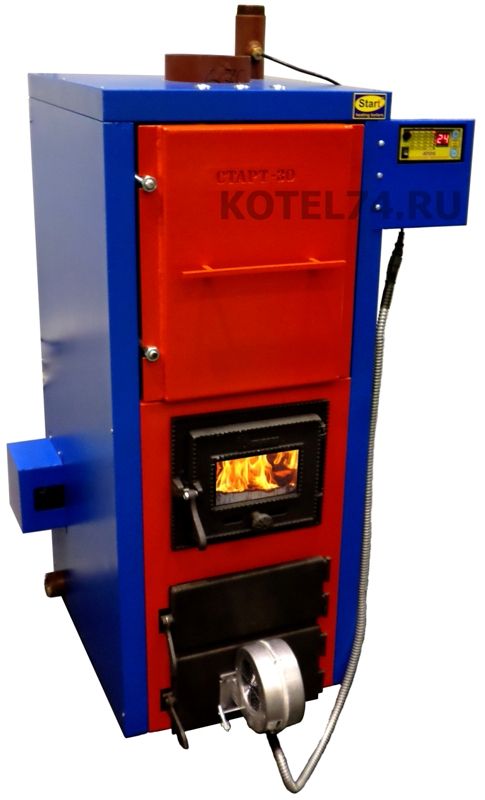

Твердотопливный котел длительного горения

При помощи самых современных научных разработок инженеры смогли построить такой котел, который может работать до 7 суток на одной загрузке! Это не фантастика, это уже реальность! Несмотря на достаточно крупные габариты прибора и его громоздкость, это самое практичное и экономичное решение для отопления большой площади на сегодняшний день!

Котел длительного горения может быть использован как основной источник горения, что объясняет его большую популярность для многих отдаленных районов страны, где нет другого варианта отопления дома.

ТТ котел длительного горения для большого дома



В отличие от классического котла, где тепло отдается пламенем при сгорании топлива, прибор длительного горения работает совсем по другой схеме. Котел длительного горения является абсолютно новой и усовершенствованной конструкцией.

Устройство твердотопливного котла

В обычных ТТ котлах одна закладка дров или угля обеспечивает горение в течение 6-7 часов, что не очень экономично и требует постоянного контроля, дабы поддерживать оптимальный температурный режим. Приборы же длительного горения могут поддерживать тепло в течение 7 суток с одной закладки дров или угля.

За счет чего происходит такая разница в потреблении сырья и как достигается эта производительность? Об этом мы и поговорим в этой статье.

Принцип работы котла длительного горения

Котлы на твердом топливе появились сравнительно давно, но все они, независимо от модели и производителя, имели один существенный недостаток. Топливо приходилось постоянно добавлять, по мере того, как оно сгорало. Это было малоэффективно и не экономично. Такая ситуация продолжалась ровно до 2000 года, пока компания Stropuva не нашла способ устранения этой проблемы. Именно инженеру Эдмунтасу Штропайтис мы обязаны таким изобретением, как котел длительного горения.

На сегодняшний день это наиболее практичное и функциональное устройство для обогрева частного дома или дачи, уровень производительности которого достигает 70, а иногда и 100%. Но, в отличие от классических пиролизных котлов, которые также отличаются хорошим КПД, такие агрегаты могут поддерживать тепло в течение 7 суток всего лишь на одной партии топлива!

В чем же его основные технические особенности и за счет чего этот прибор так экономичен и эффективен?

Устройство котла длительного горения

Принцип работы твердотопливного котла длительного горения похож на пиролизные агрегаты. Основное тепло образуется не от сгорания дров или угля, а от газификации твердого топлива. Процесс горения происходит в закрытом пространстве, откуда через специальную телескопическую трубу, высвобождается древесный газ.

После этого, газ направляется в сопло грелки, где происходит диффузия (смешивание) с вторичным воздухом, закаченным вентилятором. Таким образом, беспрерывный процесс будет происходить до тех пор, пока полностью не сгорят угли или дрова. При этом температура горения порой достигает 1200 градусов.

Внутренне устройство котла длительного горения

Эффективность такого принципа заключается именно в том, что твердое топливо расходуется очень медленно, по мере необходимости, что существенно увеличивает экономичность такого отопительного прибора. Но не только высокая производительность является преимуществом такой конструкции.

Важно. Твердотопливные (пиролизные) котлы длительного горения обладают очень высоким КПД по сравнению с классической конструкцией. Он равен 95%.

Как правило, вся суть долгоиграющего горения заключается в том, что прогорает одновременно не вся закладка угля или дров, а только верхний слой. Из-за того, что воздух подается сверху, а не снизу, прогорание топлива происходит постепенно, в верхнем его слое.

Принцип длительного горения

Когда этот слой сгорает, включается подача воздуха, причем ровно столько, сколько нужно для сгорания верхнего слоя. Это и обеспечивает такую продолжительность горения и возможность контроля над процессом.

Следует сказать, что такой вариант отопительного прибора приемлем исключительно в качестве отопительной системы. Если вам необходимо продумать систему нагрева воды для бытовых нужд, то следует искать другие варианты.

Если же вариант подбирается именно для отопления большого дома, то такой аппарат является отличной альтернативой электрическим и газовым приборам.

Особенность конструкции ТТ котла длительного горения

Обычно сама конструкция и крупные габариты такого прибора уже подсказывают потребителю, что все дело в большом объеме загрузочной камеры. Однако длительность горения здесь обуславливается не большим объемом ресурсов, а медленным тлением.

Конструкция ТТ котла

Длительность горения обеспечивается за счет применения специальных приемов. Сегодня существует 2 основные системы длительного горения, применяемые в таких приборах. Это канадская система Булерьян и Прибалтийская Стропува.

Вторая система менее распространена в нашей стране по причине высокой цены и большого количества технических параметров. А вот система Бурельян является основополагающей при производстве котлов длительного горения, представленных сегодня на современном рынке.

Она представляет собой небольшую печь, которая состоит из двух камер. В первой (нижней) камере происходит горение твердого топлива, в результате чего образуется газ. Он поступает во вторую камеру, которая находит выше первой. Здесь происходит смешивание горячего газа с воздухом и дальнейшее сгорание. Высокую теплоотдачу и хорошую циркуляцию воздуха обеспечивают трубы, расположенные снизу вверх по окружности цилиндра котла.

ТТ котел длительного горения

Безусловно, длительность горения котла до нескольких суток обуславливается необходимостью загрузки большого объема топлива. С этой целью, дверца загрузочной камеры располагается не внизу, а в верхней части котла. Всю же нижнюю часть заполняет топливо.

Большая загрузочная камера обеспечивает длительное горение

Дымовой патрубок находится в верхней части котла, который соединяется с дымоходом. А в самой нижней части можно увидеть зольник, который необходим для сбора золы и систематического доступа для очистки.

Если в обычных печах зольник играет роль поддувала, поставляя порцию кислорода, то здесь зольник играет исключительно функцию сбора остатков горения, поэтому его дверца герметична. Откуда же поступает воздух? Вверху котла расположена воздушная камера, которая одновременно играет роль рекуператора (здесь дымовые газы нагревают ее стенки). То есть воздух из воздушной камеры поступает уже нагретым.

ТТ котел

Вверху камеры находится заслонка, которая регулирует поставку воздуха к топливу. Чтобы кислород дозировано поступал в камеру, в котле расположен распределитель воздуха, который соединен с воздушной камерой длинной телескопической трубой.

По мере сгорания топлива распределитель опускается вместе с верхним слоем горящего сырья, что обеспечиваем постоянную подачу кислорода. Для того чтобы вернуть распределитель в исходное положение, достаточно потянуть трос с кольцом вверх. Кстати, остаток топлива в камере, можно определить по положению троса.

В результате такой конструкции, производителям удается достичь производительности (КПД) до 85 %, и регулируемой мощности от 50-100%.

Видео. Принцип работы ТТ котла длительного горения.

Принцип такой конструкции объясняет высокую экологичность котлов длительного горения. Процент выброса углекислого газа в атмосферу получается очень низким.

Сырьем для горения обычно выступает уголь, торфяные брикеты, дрова, кокс. Но кроме обычных дров можно применять любые отходы деревообрабатывающей промышленности. Эти отходы измельчаются до мелкодисперсного состояния, после чего прессуются в гранулы, называемые пеллетами. Топливо может комбинироваться – все зависит от модели.

Пеллетный котел

Большой объем загрузочной камеры и недостаточный приток кислорода в камеру сгорания значительно увеличивает общий КПД ТТ котла, с учетом этих факторов процесс тления происходит крайне медленно и может достигать до 7 суток. Пиролизные котлы тоже хороши, но они очень требовательны к качеству и влажности исходного топлива. Да, здесь производительность тоже уменьшится при влажных дровах, но не так сильно, как в пиролизном котле.

Очень многие модели работают на основе на сыпучих древесных веществах (опилки, щепки), на торфяных брикетах или на базе древесных кусков, срезов.

различное топливо для котла

За счет того что кислород в камеру поступает ограниченными дозами, процесс тления происходит очень медленно. Но вместе с тем загруженных в котел ресурсов достаточно, чтобы получить генераторный газ, обладающий высокими показателями теплопроводности. Через керамическую форсунку он устремляется в основную камеру сгорания, где и продолжается процесс активного горения. При этом процесс форсируется и поддерживается дополнительным воздухом, который создает вентилятор.

Само пламя образуется при смешении газа и воздуха, а усиливается благодаря использованию вентиляторов.

Такие агрегаты из-за сложности схемы и объемных габаритов, в основном используют для обогрева крупных помещений, больших загородных особняков. Для небольшой дачи или одноэтажного домика это попросту экономически не обосновано приобретать такой котел. Слишком уж велика производительность таких агрегатов.

ТТ котел для больших помещений

Высокая производительность котлов длительного горения также достигается благодаря удачному расположению теплообменника, который представляет собой водяную рубашку. Конструкция агрегата помогает равномерно прогревать водяной контур по всему периметру. Температура отходящих газов не превышает 130-150 градусов. Тепло, выделяющееся в котле, максимально эффективно прогревает теплоноситель.

Выбирая для дома котел длительного горения, давайте пройдемся по основным его техническим характеристикам и отметим достоинства и недостатки.

Технические характеристики

  • Котлы длительного горения, которые могут обеспечить работоспособность до 7 суток, в основном работают на торфяных брикетах или древесных стружках. Существуют и универсальные приборы, позволяющие работать с разным топливом, но длина его при этом не должна превышать 40 см. В противном случае придется заниматься самостоятельной заготовкой дров.
  • Чем выше влажность исходного сырья, тем меньше будет производительность отопительного прибора. Поэтому для горения производители рекомендуют использовать топливо влажностью не более 20%.
  • 1 загрузка котла в среднем обеспечивает до 7 суток беспрерывного горения.

Норма влажности дров

 Преимущества:

  • Высокая производительность. Пожалуй, это одно из главных и весомых достоинств таких громоздких агрегатов. Средний показатель КПД составляет не менее 90%.
  • Экологичность. Угарный газ, поступающий в дымоход, используется в роли основного источника образования горючего газа.
  • Относительная доступность и недорогая цена твердого топлива.
  • Автоматичность рабочего процесса. Некоторые модели оснащены пультом, позволяющим устанавливать нужный температурный режим.
  • Экономия времени и ресурсов.
  • Автономность работы. Может быть использован в качестве основного отопительного прибора.
  • Высокая пожаробезопасность. Котлы длительного горения оснащены датчиком тревожного сигнала, который срабатывает при любой аварийной ситуации.
  • Высокая надежность конструкции. При правильной эксплуатации оборудования, котел прослужит не один десяток лет.

Но какими бы эффективными, экономичными и производительными ни были эти котлы, есть и некоторые недостатки таких устройств.

Недостатки:

  • Большие габариты.
  • Высокая цена.
  • Необходимость в регулярной чистке.

Меры безопасности

Чтобы твердотопливный котел длительного горения прослужил долгую службу и не стал причиной ожогов или аварий в доме, следует выполнять простые правила эксплуатации этого прибора.

  • Не допускайте перегрев системы. Учитывая высокую инерционность котла, он крайне медленно остывает. Поэтому важно следить за контрольной отметкой температуры. Особенно это касается труб, выполненных из металлопластика или пластика. Если температура на выходе будет составлять 110-115 градусов, то это приведет к печальным последствиям. Трубы могут попросту расплавиться. Для этого необходимо при монтаже отопительной системы использовать охлаждающие теплообменники и переключающие клапаны.

    Система вентиляции в помещении

  • Ни в коем случае нельзя устанавливать запорный вентиль на трубопроводе между расширительным баком и котлом.
  • Помещение должно иметь вентиляцию для притока воздуха.

    Меры безопасности

  • Запрещается разжигать котел, если в расширительном бачке нет воды.
  • Нельзя класть на котел легковоспламеняющиеся предметы.

Действительно ли котел будет работать все 7 суток на 1 загрузке топлива?


Владельцев дач и частных домов, при выборе твердотопливного котла, более всего интересуют такие параметры, как цена, мощность и длительность горения с одной загрузки топлива.

ТТ котел длительного горения

Вот давайте в сравнительной характеристике и будем придерживаться этих основных критериев, чтобы определить, какой из приборов будет наиболее эффективным.

  • Вид топлива. От этого во многом зависит эффективность прибора. Не все сырье предназначено для длительного горения. Дрова, например, максимальную производительность отдают при быстром сгорании. А вот торфяные брикеты способно отдавать тепло длительное время, поддерживая оптимальную температуру. Отличным решением будет универсальная модель, которая работает сразу на нескольких вариантах.
  • Материал котла. Это также зависит от сырья. При использовании угля, лучше отдавать предпочтение выбору котла из стали, а вот для дров больше подойдут чугунные конструкции.

    ТТ котел из стали

  • Мощность котла. Этот параметр зависит от объема загрузочной камеры. Чем она больше, тем дольше котел может гореть с одной загрузки.
  • Вес конструкции определяет материал. Чугунный аппарат почти на 20% будет тяжелее.
  • Цена изделия. Это весьма условный параметр. Но если котел приобретается с целью основного источника отопления, то все же не стоит экономить, ведь от этого зависит производительность аппарата и комфортный микроклимат в доме.

В любом случае, если продавец заявляет, что этот котел будет работать 7 суток на одной загрузке топлива — обязательно потрудитесь заглянуть в технический паспорт, ведь сколько бы он не расхваливал особенности и преимущества устройства, именно в паспорте будет прописана его нормативное время горения.

Время горения не всегда только зависит от выбранной модели. На этот параметр влияет вид и качество топлива, площадь помещения, высота потолков, качество утепления дома.



Время горения в зависимости от вида топлива

Правильная установка котла: пошаговая инструкция

Многие потребители, приобретая твердотопливный котел и ожидая от него эффекта длительного и экономичного прогорания сырья до заявленных до 7 дней, через какое-то время обращают внимание на то, что прибор не обеспечивает заявленной экономичности. И дело здесь вовсе не плохом качестве или браке котла, а в допущенных ошибках при подключении.

Установка ТТ котла своими руками

Конечно, учитывая сложность конструкции и ответственность данного мероприятия, многие доверяют установку ТТ котла длительного горения мастерам. Однако, следуя нашей подробной пошаговой инструкции, можно и самостоятельно, без посторонней помощи, установить котел. Хотя без помощника вам в этом деле не обойтись, ведь вес прибора составляет не менее 50 кг.

На этапе подготовительных работ, следует сразу продумать, где будет установлен котел. В идеале, конечно, оборудовать отдельную котельную.

котельная в частном доме

Учитывая, что твердое топливо все-таки создает определенную грязь, такая отопительная система должна быть произведена в отдельном нежилом помещении. Но если мощность котла небольшая (не превышает 30-35 кВт), то можно просто отделить (зонировать) основное помещение от «котельной».

Схема вентиляции в котельной

Чтобы у людей, производящих обслуживание котлов и его розжиг не возникло проблем с дыханием, в котельной должна обязательно быть оборудована система вентиляции. С улицы должен поступать чистый воздух.

Подготовьте следующие инструменты:

  1. Слесарный набор (разводные, рожковые, накидные ключи).
  2. Строительный уровень.
  3. Дисковая пила.
  4. Отвертка и набор насадок.
  5. Маркер.
  6. Пистолет для герметика.

Слесарный набор инструментов

Кроме самого отопительного твердотопливного котла, необходимо будет еще приобрести материалы для подключения котла к отопительной системе.

  • Муфта стальная (3 штуки).
  • Шаровой кран со сгоном (2 шт) с диаметром 50 мм.
  • Металлическая труба для подключения котла.
  • Герметик (огнеупорный).
  • Сантехническая подмотка.

Этап 1. Подготовка и защита помещения.

К вопросу пожаробезопасности следует подойти со всей ответственностью.

  1. Определяемся с местом, где будет расположен котел. Если в доме производится замена устаревшей модели на более современную и производительную, то место вместе с дымоходом уже подготовлено. Если же система отопления конструируется с нуля, то следует сразу продумать систему отвода газов и расположение котла в помещении. Место под установку котла должно обеспечивать удобную эксплуатацию и прямой доступ. Комната, где устанавливается твердотопливный котел, должна быть нежилой.

    Место размещения котла

  2. Основание, на котором будет размещаться котел, необходимо перекрыть металлическим щитом. При этом размеры щита должны на 25% быть больше самого прибора. Если мощность прибора превышает 50 кВт, то устанавливать такой агрегат следует на фундамент из бетонной стяжки. Как правило, высота такого фундамента должна составлять от 100-150 мм выше уровня пола. При этом фундамент должен иметь отдельную от пола стяжку.

Установка котла на металлический лист

При монтаже маломощного агрегата, допускается установка котла на черновую стяжку из бетона.

Обязательно проверьте уровень наклона фундамента. Он должен быть идеально ровным. При необходимости (если пол не ровный) следует выложить фундамент из кирпича.

  1. Нарисуйте маркером или мелом на полу место, где будете устанавливать котел и внимательно перепроверьте все расстояния. Соблюдайте расстояние от стен (регламентировано СНиПом). От топочной двери до стены расстояние должно быть не менее 125 см. Расстояние между боковыми частями и задней стороной котла и стеной должно быть не менее 700 мм.
  1. Стену, которая примыкает к передней части котла (где расположена топка и дверца) наносим слой штукатурки толщиной в 25 мм. Дополнительно устанавливаем металлический лист на уровне выше котла на 25-30 см.

    Защищаем стену за котлом

  2. Освободите новый котел от заводской упаковки.
  3. Установите котел на подготовленный фундамент и снова проверьте уровнем, насколько ровно стоит прибор. Патрубок выхода газов должен находиться на одном уровне с трубой дымохода. Если линия не будет ровной, то может быть нарушена тяга в процессе эксплуатации.
  4. Вставьте все необходимые элементы котла, поставляемые отдельно (зольник, дверцы).



Нормы пожаробезопасности

Видео.

Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Важно! Какую бы модель ТТ котла вы ни выбрали, с ним в комплекте не идет циркуляционный насос и расширительный бачок. Все это, в зависимости о выбранной системе подключения, нужно приобретать и устанавливать самостоятельно.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

  • Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

    Манометр

  • Эффективность системы зависит от герметичности всех соединений.
  • Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

  1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.
  2. Берем уголок и аккуратно накручиваем сверху.

    Схема обвязки котла

  3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

    Герметизация соединений

  4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Если же вы с нуля обустраиваете систему отопления в доме и дымоход, то выберите способ конструкции: через крышу или через стену.

В идеале использовать двухконтурные трубы для монтажа дымохода (типа сэндвич).

Сэндвич трубы

  1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

    Подсоединение ТТ котла к дымоходу

    Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

    Подключение к дымоходу

Внимание! Нужно обработать стыки соединения всех частей дымохода между собой герметиком. Это поможет избежать утечки дыма

  1. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Видео. Подключение твердотопливного котла к дымоходу.



  1. Устанавливаем группу безопасности. Основной задачей этой группы является сбрасывание давления в сети при его критическом росте. Группа безопасности монтируется прямо на выходе подающего патрубка. Нормальным давлением считает 2,9-3 Бар. При его превышении, должен сработать предохранительный клапан. Кроме него система безопасности включает манометр, служащий для контроля давления и воздухоотводчик.

    Группа безопасности

Внимание! Ни в коем случае нельзя устанавливать запорную арматуру на отрезке трубопровода между котлом и группой безопасности.

Этап 4. Подключаем котел к системе отопления.

  1. Согласно нормативам СНиПа, необходимо перед запуском котла провести гидравлический тест под давлением с выдержкой 24 часа.

Для этого откройте запорную арматуру, все краны и подключите воду. Поднимите регулировочным вентилем давление до 1,3 атм. Это испытание должно вам продемонстрировать отсутствие протечек. Особенно обращайте внимание на резьбовые и сварные соединения.

  1. Разжигаем котел.

Чтобы поджечь дрова или торф, необходимо положить в камеру щепки или бумагу. Растопив котел, плотно закройте все дверцы. После того как появилось устойчивое пламя, можно открыть дверцу и загрузить основное количество дров. Ни в коем случае не применяйте для розжига горючую жидкость.

Первая растопка котла

  1. При первом тестовом запуске, может присутствовать неприятный химический запуск. Это может быть связано с тем, что прогорают остатки заводского масла. Вскоре посторонние запахи уйдут.

Если вы все правильно подключили, то давление в течение тестового периода не должно упасть и, соответственно, нигде не должно быть протечек. Теперь можно запускать котел в эксплуатацию. Если же в процессе тестового периода были выявлены какие-то неполадки, то следует отключить котел от системы, дождаться полного его остывания и приступить к устранению погрешностей.

При правильном монтаже и подключении котла, вы достаточно быстро оцените его высокую производительность и экономичность, что позволит поддерживать комфортный микроклимат в доме. А видео-инструкция поможет вам учесть все необходимые нюансы монтажа котла.

Видео. Правильное подключение твердотопливного котла длительного горения.

Твердотопливные котлы длительного горения

Если ваш загородный дом невозможно подключить к магистральному газу, то твердотопливные котлы длительного горения – это наиболее простой и эффективный вариант создания городского комфорта в частном доме. Почему? Потому что твердое топливо (дрова, уголь, пеллеты) существенно дешевле, чем дизтопливо, сжиженный газ или электричество. А современная автоматика для систем отопления и горячего водоснабжения позволит создать уют в вашем доме не хуже, чем при использовании газовых котлов. Котлы длительного горения – современное отопление частных домов!

Виды котлов длительного горения

Твердотопливные котлы длительного горения в зависимости от типа используемого топлива (дрова, уголь, гранулы) и его подачи (ручная загрузка, автоматическая), конструкции (метод горения) и соответствующему времени горения делятся на группы.

1. Котлы с ручной загрузкой топлива.

Эти котлы в свою очередь различаются по методу сжигания топлива.

Котлы длительного горения Stropuva (Литва) – лидер среди котлов длительного горения с ручной загрузкой. Котлы Стропува – циклического типа, одноконтурные, время горения одной закладки топлива достигает 30 часов на дровах и 7 суток на угле

. В устройствах применен запатентованный метод верхнего горения, когда топливо горит не как обычно — снизу, а сверху. Зона горения смещается по мере прогорания топлива сверху вниз. А воздух в зону горения подается с помощью телескопической системы. Конструкция очень проста, оригинальна и надёжна.

Мощность котлов — от 8 до 40 кВт. Отапливаемая площадь — от 30 до 400 м2.
Модификации:
Котлы на дровах: S8, S15, S20, S40 — работают на дровах, евродровах.
Универсальные котлы: S8U, S15U, S20U, S40U — работают на любом твёрдом топливе: дрова, брикеты, уголь, торф.

Подробнее о котлах…

Пиролизные котлы

(газогенераторные) — длительный режим горения достигается за счет пиролизного способа сжигания древесных газов, выделяющихся при горении дров под высокой температурой. При таком методе сгорания не образуется сажа и минимальное количество золы. Время сгорания одной закладки дров 8-10 часов, что в 7 раз меньше, чем у Стропувы.

Подробнее…

2. Котлы с автоматической подачей топлива — пеллетные котлы.

В пеллетных котлах режим длительного горения без участия человека достигается за счет гранулированного топлива (пеллет). Пеллеты для котлов (биогранулы) засыпаются в бункер и подаются в зону горения автоматически по мере необходимости, что в совокупности с автоматическим поджигом и регулированием температуры позволяет достигать максимальной автоматизации процесса. К котлу можно не подходить неделями. Пеллеты изготавливают из мелкоизмельченных и пресованных отходов деревообрабатывающей промышленности (опилки и т.п.), лузги семечек, скорлупы орехов, жмыха, косточек и т.п. В случае необходимости можно топить не только пеллетами, но при их отсутствии дровами и углем. Пеллетные котлы получили очень широкое распространение и их обычно выделяют в отдельный вид.

Котлы KOSTRZEWA

(Польша)

Мощность: от 10 до 200 кВт.
Отапливаемая площадь: от 50 до 2600 м2.

Подробнее…

Котлы FACI (Россия)

Мощность: от 15 до 645 кВт.

Котлы Grandeg (Латвия)

Мощность: от 25 до 500 кВт.
Отапливаемая площадь: от 150 до нескольких тысяч м2.


Почему котлы на твердом топливе стали популярны?

Современная Европа, заботясь об экологии окружающей среды, об энергосбережении и экономии на отоплении, всё чаще обращает взор не только к новым видам топлива, но и к существовавшим ранее, хотя и не столь популярным, но экономически выгодным и экологичным. Поэтому в последние годы всё чаще начинается использование отопительных систем на основе твёрдого топлива. Если нет возможности подключения магистрального газа, эти системы позаботятся о том, чтобы в вашем доме было тепло и уютно.

Тем более, что цена такого отопления получается сравнительно невысокая.

Чем же вызван в настоящее время интерес к этим отопительным котлам, ведь твёрдым топливом (например, дровами) топили издревле? Связано это в первую очередь с тем, что на смену старым печкам, за которыми нужен был постоянный присмотр и в которые надо было каждые несколько часов подкладывать дрова, пришли новые, современные решения. В Европе природного газа очень мало и все понимают, что скоро придёт тот час, когда он совсем закончится, а привозной – слишком дорогое удовольствие. Поэтому развитие систем отопления на твердом топливе – одно из перспективных современных направлений для отапливания малоэтажных зданий. Для избалованного благами цивилизации человека системы отопления, основанные на современных твердотопливных устройствах, стали приемлемым решением. Новые технологии вдохнули вторую жизнь в когда-то казавшееся неперспективным направление. За последнее время появилось много новых инновационных решений, которые, несомненно, достойны интереса.

Преимущества современных котлов

  • Современные котлы отопления на твердом топливе – это уже не пережиток прошлого, а сочетание передовых инновационных технологических решений.
  • Газ проведён не везде и проводить его особо не торопятся, так как современному бизнесу, захватившему природные ресурсы России, на много выгоднее продавать его за рубеж, чем отапливать собственных граждан.
  • Твёрдое топливо относится к возобновляемым источникам энергии, а вот запасы газа уже начинают иссякать. Поэтому при всё возрастающем на него спросе цена на газ стремительно растёт.
  • Отопление твёрдым топливом выходит существенно дешевле, чем дизельным или электричеством. В этом можно убедиться самому посчитав средний расход за отопительный сезон.
  • Уже не надо постоянно контролировать режим горения – подбрасывать топливо, следить за температурой, регулировать поток воздуха воздушной заслонкой и т.д., как это делалось раньше. Все современные котлы в большей или меньшей степени автоматизированы, горение твердого топлива без участия человека может происходить неделями, поэтому они получили название котлы длительного горения.

Энергонезависимость отопления

Практически все современные котлы длительного горения зависят от электроэнергии – они энергозависимые. И хотя сами некоторые котлы, как, например, Стропува (дровяные), не нуждаются в электропитании. Но для их оптимальной работы всё-равно необходима работа циркуляционного насоса. При гравитационной (самотечной) системе отопления без принудительных циркуляционных насосов система отопления теряет свою эффективность и экономичность, будет течь конденсат и забиваться сажа, что в итоге приведет к преждевременному выходу котла из строя.

Для случаев отключения электроэнергии можно использовать источник бесперебойного питания, или аккумулятор и преобразователь на необходимую мощность.

Что необходимо для работы котла?

Для того чтобы твердотопл-вный котел отопления правильно работал необходимо следующее:

  • 1. Котельная – это группа оборудования (а не помещение), которая обеспечивает работу котла всегда в наиболее оптимальном режиме при его запуске, отоплении или остановке его работы. Для каждого типа котла она своя, но наиболее общими позициями являются: циркуляционный насос, группа смешивания, расширительный бак, гребёнка.
  • 2. Дымоход, который должен быть правильно рассчитан. Недостаточная, как и избыточная, тяга вредна для котла.
  • 3. Система отопления (трубы, радиаторы).
  • 4. Бойлер горячего водоснабжения – вещь не обязательная, но согласитесь, что с горячей водой приятнее. Его можно поставить не сразу, а по мере необходимости.

Грамотно произведенный монтаж системы отопления позволит ей работать исправно долгие годы.

Мы утверждаем: можно жить за городом со всеми городскими удобствами при отсутствии магистрального газа и небольшой выделенной мощности по электроэнергии, важно уметь правильно воспользоваться тем, что у тебя есть.

Это стало возможным благодаря современным твердотопливным котлам длительного горения, как, например, Stropuva, Grandeg, FACI или Kostrzewa. Если нет возможности подключения магистрального газа, то это оборудование позаботится о том, чтобы в вашем доме было тепло и уютно (включая горячее водоснабжение).

Рекомендуем: Простой автоматический Сервис подбора котла

* * *

ТЕПЛОВЪ — Завод котельного оборудования

© 2021 «Завод котельного оборудования ТЕПЛОВЪ»

Котлы длительного горения, котел для отопления частного дома, котел квт, котел для дома, купить котел для отопления дома, котлы автоматика, купить дымоход для котлов, дымоходы, купить газовый котел для отопления дома, купить котел, ТЕПЛОВЪ, котел длительного горения на дровах с водяным, котел дрова уголь, котел дрова электричество дома, котел на дровах вода, котлы на дровах для отопления частного, котел для отопления частного дома на дровах, котлы для бани на дровах с баком, отопительных котлов на дровах, отопительный котел на дровах, котел дрова электричество цена, котел на дровах цена для дома, котел на дровах своими руками, котлы для отопления на дровах и электричестве, котел на дровах длительного горения цена, комбинированные котлы отопления дрова, котел отопления на дровах цена, котел комбинированный газ дрова, комбинированные котлы отопления дрова электричество, котел дрова отзывы, купить котел на дровах длительного, купить котел длительного горения на дровах, котлы отопления дрова электричество цена, котлы отопления на дровах длительного, купить котел для бани на дровах, котлы отопления на дровах длительного горения, цены котлов комбинированные дрова электричество, котел комбинированный дрова электричество цена, калькулятор ТЕПЛОВЪ, калькулятор подбора котла, калькулятор котел, купить котел буржуй, купить котел фбрж, котлы на дровах для больших помещений, котел Попова официальный сайт, котлы на дровах для севера, котел закладкак дров 10 часов, котлы с большой топкой, котлы с большой скидкой, недорогие котлы тепловъ, твердотопливные котлы, котлы длительного горения, пиролизные котлы, автоматика для котлов, котлы частный дом цена, купить котел теплов лавров, котел на дровах 10 квт, котел на дровах 15 квт, котел на дровах 20 квт, котел на дровах 30 квт, котел на дровах 40 квт, котел на дровах 50 квт, котел на дровах 100 квт, котел на дровах 120 квт, котел на дровах 150 квт, котел на дровах 200 квт, котел на дровах 250 квт, котел на дровах 300 квт, котел на дровах 400 квт, котел на дровах 450 квт, котел на дровах 500 квт, промышленные котлы длительного горения, промышленные котлы 100 квт, 120 квт, 150 квт, 200 квт, 250 квт, 300 квт, 400 квт, 450 квт, 500 квт, котлы для дачи, котлы для промышленных предприятий, котлы для котельной от 500 до 1000 квт, котел для цеха на дровах, котёл промышленный на древесных отходах, котлы для теплиц на твёрдом топливе, промышленные котлы на дровах и угле, угольные котлы длительного горения, промышленные угольные котлы отопления, котлы для сушильных камер на древесных отходах цена, котлы для больших помещений, котлы для больших котельных, котлы для гаражей, котлы длительного горения на дровах и угле 100квт, котлы длительного горения на дровах и угле 150квт, котлы длительного горения на дровах и угле 200квт, котлы длительного горения на дровах и угле 250квт, котлы длительного горения на дровах и угле 300квт, котлы длительного горения на дровах и угле 350квт, котлы длительного горения на дровах и угле 400квт, котлы длительного горения на дровах и угле 450квт, котлы длительного горения на дровах и угле 500квт, котлы длительного горения на дровах и угле 550квт, котлы длительного горения на дровах и угле 600квт, котлы длительного горения на дровах и угле 650квт, котлы длительного горения на дровах и угле 700квт, котлы длительного горения на дровах и угле 750квт, котлы длительного горения на дровах и угле 800квт, котлы длительного горения на дровах и угле 850квт, котлы длительного горения на дровах и угле 900квт, котлы длительного горения на дровах и угле 950квт, котлы длительного горения на дровах и угле 1000квт, блочные котельные, блочные котельные на твердом топливе, котлы на твёрдом топливе для сильных морозов, котлы на поддонах, котлы на сырых дровах, котлы любой влажности дров, блочные котельные для севера, твердотопливный котел с большой камерой загрузки, промышленные котлы на твёрдом топливе с завода, котлы для теплиц с завода, купить котёл с завода, котлы на дровах для севера, Экономичные промышленные котлы, Энергоэффективные промышленные котлы, отопление для теплиц, какой котёл поставить в теплицу, какой котёл установить в производственное здание, котёл который окупается за 1 год ,угольный котёл для больших помещений.

Твердотопливные котлы длительного горения: каталог, цены в Москве

Твердотопливные котлы «Суворов»  – современное отопительное оборудование для частных домов и промышленных зданий. Модели отличаются продолжительной работой в автономном режиме, позволяют снизить расходы на приобретение топлива и обслуживание.

Назначение котлов на твердом топливе

Котлы длительного горения применяются для обогрева помещений разной площади. Модельный ряд позволяет подобрать устройство производительностью от 10 до нескольких сот киловатт. Этого достаточно, чтобы отапливать площадь от 100 до 4300 квадратных метров соответственно.

Обогрев помещения осуществляется как через закрытую систему с принудительной циркуляцией теплоносителя, так и через открытую – с естественным движением жидкости.

Главное отличие газогенераторного котла «Суворов» от аналогов – регулировка мощности в зависимости от погодных условий. Это обеспечивает комфортную температуру в межсезонье. В базовой комплектации модель предназначена только для отопления, но существует возможность наладить бытовое ГВ.

Дополнительный контур для горячего водоснабжения

В стандартный одноконтурный котел встраивают контур ГВС из нержавеющей стали, который обеспечит нагрев воды в необходимом количестве. При этом модели различной мощности способны подготовить разный объем горячей воды за единицу времени:

  • 10 кВт – 200 л/ч;
  • 15 кВт – 250 л/ч;
  • 20 кВт – 300 л/ч;
  • 30 квт – 400 л/ч.

При приготовлении большого количества ГВ проводится регулировка параметров двухконтурного котла. Поскольку максимальная мощность устройства ограничена, подачу теплоносителя в систему снижают. Это позволяет увеличить температуру подаваемой воды на 35 градусов.

Принцип работы котлов на твёрдом топливе

Главное конструкционное отличие устройств этого типа – дополнительная камера сгорания, где происходит дожиг древесных газов. Процесс сопровождается выделением большого количества тепловой энергии, которая в обычных твердотопливных котлах выбрасывается в дымоход вместе с продуктами горения.

Котлы «Суворов» оснащены системой стабилизации работы на разных мощностях. Она представляет собой двухступенчатую заслонку, регулирующую подачу воздуха в основную камеру сгорания. Это замедляет и продолжительное время поддерживает процесс горения на одном уровне, что гарантирует:

  • комфортное отопление в межсезонье, не допуская высокой температуры теплоносителя;
  • многочасовую работу на одной закладке дров.

Также предусмотрено управление соотношением первичного и вторичного воздуха для максимального дожига древесных газов.

В моделях «Суворов-М» помимо регулятора тяги используется специальное устройство, обеспечивающее поддержание необходимой для дожига температуры дымовых газов при снижении генерируемой мощности.

Отходы

Обслуживание не занимает много времени. Древесные отходы сгорают без остатка, а зола скапливается в специальном отсеке – зольнике, расположенном в нижней части устройства.

При периодической работе в полную силу смолы и копоть на внутренних элементах не скапливаются, поэтому топочная камера не нуждается в чистке. Если же агрегат продолжительное время работал на низкой мощности и после ее увеличения не вышел на номинальную, устройство нуждается в чистке. Для доступа к внутреннему объему достаточно снять верхнюю крышку.

Преимущества пиролизных котлов длительного горения

Благодаря продвинутым техническим характеристикам твердотопливные котлы отличаются рядом достоинств:

  • Выбор моделей номинальной мощностью от 10 до 400 кВт.
  • Возможность использовать в системах с естественной и принудительной циркуляцией.
  • Эффективность – при правильном подборе топлива обеспечивается высокий КПД (до 92 %).
  • Современный автоматический регулятор, позволяющий поддерживать мощность в 5 раз ниже номинальной.
  • Вместительный объем топки, обеспечивающий непрерывное горение от 14 до 36 часов.
  • Долговечность – производитель дает трехлетнюю гарантию. Футеровка боковых стенок продлевает срок службы топки.
  • Нет необходимости в регулярной чистке.
  • Возможна комплектация ТЭНом или контуром ГВС.

Виды применяемого горючего в твердотопливных котлах

В качестве топлива рекомендуют использовать:

  • дрова;
  • брикеты.

КПД напрямую зависит от характеристик горючего. На сухой древесине обеспечивается большая производительность и продолжительный срок автономной работы без повторной загрузки топлива. Максимальное рекомендованное значение влажности горючего – 25 %, оптимальное – 4-10 %.

Особенности моделей

Дровяной котел «Суворов» появился на рынке первым. Главное преимущество этого устройства перед аналогами – работа на низкой мощности (до 20 % от номинальной). Эффекта удалось достичь благодаря особенностям конструкции двухступенчатой заслонки, регулирующей подачу воздуха в топку.

Работая над усовершенствованием модели, производитель создал модификацию «Суворов М», преимуществами которой стали:

  • продолжительная эксплуатация без чистки – обеспечивается особенностями формы газового тракта и теплоотражающими элементами на боковых стенках топки;
  • повышенная экономичность – достигается благодаря технологии контроля температуры дымовых газов;
  • увеличенная продолжительность автономной работы;
  • большая вместимость топки.

Были также разработаны еще более мощные котлы в сравнении с модельным рядом «Суворов».

Установка и подключение отопительного оборудования

Монтаж и подключение проводятся согласно действующим нормативно-правовым актам лицами, имеющими соответствующую квалификацию. После установки сотрудниками монтажной организации делают запись в гарантийном талоне, без нее гарантия не поддерживается.

Твердотопливные котлы с функцией верхнего горения

Во многих районах нет магистрального газа, поэтому перед владельцами загородных домов встает вопрос о выборе отопительной системы. При постоянном проживании в доме хочется, чтобы отопление не доставляло каких-либо неудобств.  Поэтому часто отдают предпочтения твердотопливным котлам, так как они не требуют частой загрузки топлива. Современные модели экономичны и имеют высокие технические характеристики. Практичность отопительного оборудования является главным критерием при установке отопления в загородном доме. Газовые и электрические котлы являются автономными система, а твердотопливный котел требует участия человека. Но если нет возможности провести газ, а отопление электричеством обойдется в приличную сумму, то альтернативным вариантом становится твердотопливный агрегат. Для удобного пользования можно приобрести котел с функцией верхнего горения, в котором топливо сгорает медленнее.

В чем преимущества котлов отопления верхнего горения

В холодный сезон котел работает без перерыва, обогревая все комнаты и обеспечивая дом горячей водой для хозяйственных нужд. Современные твердотопливные котлы имеют высокий коэффициент полезного действия, а также являются энергоэффективными и мощными. Использовать для топки можно дрова, уголь, пеллеты или брикеты. Выбирать можно любой вид топлива исходя из стоимости и модели отопительного котла.

В зимний период твердотопливные котлы приносят много пользы. В первую очередь следует отметить эффективность и качество работы системы, а также экономичный расход топлива. Но, несмотря на множество плюсов, есть и минус – участие человека в обслуживании.

Периодически требуется выполнить подготовку оборудования и чистку. Кроме этого придется регулярно производить загрузку топлива. В зависимости от температуры на улице и вида отопительного котла формируется количество загрузок топлива.



Если вы приобрели обычный твердотопливный котел, которые не имеет возможность автоматической подачи топлива и работает на угле или дровах, то придется производить загрузку топлива 2-8 раз в сутки. Количество загрузок определяется от мощности обогрева, качества топлива и мощности агрегата.

 Из-за больших хлопот связанных с работой твердотопливного котла, многие владельцы частных домов выбирают агрегаты с верхней загрузкой. В таком случае не нужно постоянно производить закладку топлива. Рассмотрим подробнее особенности котлов с верхним горением.

Особенности отопительных котлов с верхним горением

Для упрощения обслуживания твердотопливных агрегатов производители начали использовать новые технологии, но и частично вернулись к прежним. Основной задачей стала модернизация оборудования для увеличения времени горения топлива на одной загрузке. Добиться такого результата получилось при использовании функции верхнего горения.



Топливо после загрузки в топку будет гореть сверху вниз. То есть не так как в обычных котлах. Через специальный распределитель подается нужное количество воздуха и начинается горение верхнего слоя топлива. После того как эта часть будет прогорать, то распределитель воздуха начнет опускать вниз и таким образом, обеспечивать горение следующему слою. Следовательно, топливо равномерно сгорает по слоям и при этом выделяется большой объем горючего древесного газа. Температура в топке при горении составляет 450 градусов. На этом этапе включается функция пиролиза. Все мелкие продукты и древесный газ полностью сгорают. Таким образом, выделяется большое количество тепловой энергии. После работы в топке почти не остается топливо.

Пиролиз представляет собой реакцию, при которой разлагаются органические соединения при высокой температуре и затем выделяется горючее вещество. Главный нагрев котла происходит благодаря сжиганию древесного газа. Этот газ поступает во вторую камеру и воспламеняется благодаря нагнетанию горячего воздуха. Во второй топке температура горения может достигать даже 800 градусов.

От процесса сжигания топлива зависит скорость горения. В стандартном котле сжигаются быстро дрова, а тепло выдается максимальное в короткий промежуток. Таким образом, котел начинает работать на полной мощности и без новой закладки топлива начинает терять нагрузку. А загружать постоянно дрова никто не хочет. Именно поэтому стоит отдать предпочтение котлу с верхней загрузкой. Одной загрузки хватает минимум на 12 часов работы, а может быть даже больше, чем на сутки.

Конструкция котла с верхней загрузкой

Отопительный котел с верхней загрузкой по конструкции похож на свечу. Котел имеет вертикальный корпус в виде цилиндра. Корпус является двухслойным и играет роль теплообменника. Между стенками циркулирует вода, которая получает тепло от пиролизного газа.



Над загрузочной камерой есть камера подогрева воздуха, через которую двигается распределитель воздуха. Для поступления небольшого количества остаточных продуктов сгорания устроен подзольник в нижней части котла.

Твердотопливные котлы длительного горения выпускаются двух видов:

  1. Котлы, которые работают на дровах, угле или топливных брикетах.
  2. Оборудование, которое потребляет топливные брикеты и дрова.

В технической документации к отопительному прибору обычно указывается время работы на одной закладке. В среднем котел работает на дровах или брикетах 24-48 часов, а на угле 3-5 суток.



Стоит отметить, что время горения зависит еще от качества топлива. Например, дрова из березы, бука, ясеня или дуба будут гореть долго, и выделять много тепла. Дрова хвойных пород горят быстро, а значит, срок работы будет меньше.

Кроме дров, угля и брикетов для таких котлов можно использовать вторичные продукты деревообработки. Для одной загрузки потребуется около 30-50 кг топлива. В зависимости от мощности оборудования определяется высота закладки. Это значение может быть от 600 до 1500 мм. Котлы с верхней загрузкой могут быть от 8 до 40 кВт.

Управление отопительным котлом с верхней загрузкой

Принцип управления отопительного котла длительного горения построен на регуляции потока воздуха, который поступает в камеру сгорания. В стандартных приборах регулируются воздушные массы механическим приспособлением. При работе термостата заслонка приводится в действие. Но такой способ имеет минус. Термостат настраивается на необходимый температурный режим. При нагреве носителя тепла заслонка принимает нужное положение и снижается интенсивность горения. Получить быстрое снижение температуры не получится из-за большой инерции работающего котла. Носитель тепла будет нагреваться определенное время, работая на отопительную систему.

Такой же принцип работы связан с увеличением температуры нагрева котловой воды. Пока котел не выйдет на номинальную мощность, температура носителя тепла будет медленно расти.



В отопительном котле с вентилятором нагнетается воздух при необходимости, и увеличивается интенсивность горения. Благодаря нагнетателю воздуха, получается, снизить инерцию нагревательного прибора длительного горения. При помощи автоматики включается и выключается нагнетатель. Автоматика имеет датчики, которые фиксируют все изменения температуры носителя тепла.

При необходимости вентилятор останавливается, а тлеющее топливо остается на небольшом кислороде. В топку воздух поступает естественным путем. Таким образом, можно снизить температуру теплоносителя при проскоке.

Для того чтобы котел начал работать в обычном режиме может потребоваться 0,5-1 час. При необходимости можно отключить отопление. При помощи бака происходит компенсация избыточного тепла, которое поступает из остывшего котла. Котел длительного горения остывает примерно 2-5 часов.

Достоинства и недостатки твердотопливного котла с верхним горением

Среди плюсов твердотопливного котла длительного горения можно отметить:

  1. Высокий коэффициент полезного действия.
  2. Большие промежутки между загрузками.
  3. Небольшое количество электроники для системы автоматики.
  4. Технологическая безопасность.
  5. Срок службы 10-15 лет.
  6. Энергонезависимые приборы.

Основным недостатком твердотопливных котлов с функцией верхнего горения является инерционность. Если сравнивать оборудование с газовыми котлами или твердотопливными, которые работают по другому принципу, то твердотопливные котлы длительного горения не такие гибкие в эксплуатации и с технической стороны. Многие показатели работы зависят от качества топлива. Если в качестве топлива используются дрова, то они должны иметь подходящую влажность. Не редко встречаются проблемы в работе оборудования из-за полной загрузки. Несмотря на такие несущественные минусы, твердотопливные котлы имеют множество преимуществ и являются отличной альтернативой газовому и электрическому отоплению для загородного дома.

Читайте также:

твердотопливные котлы на дровах, как работает универсальный топливный котел, работа автоматического котла

Содержание:

Для отопления собственного дома может использоваться несколько видов систем, и выбор подходящей – задача далеко не самая тривиальная. Долго тянуть с выбором не получится – ближайшая зима сделает проживание в неотапливаемом доме совершенно невозможным, не говоря уже о многократном снижении срока службы всей отделки, мебели и прочих объектов, находящихся в доме.

Самое традиционное решение – это обустройство водяного отопительного контура, в котором будет циркулировать теплоноситель, отдающий тепло помещениям посредством отопительных приборов. Разумеется, функционирование такой системы невозможно без нагревательного устройства. В последнее время все большую популярность приобретают котлы отопления длительного горения на твердом топливе, которые отличаются высокой эффективностью и экономичностью. Именно такие устройства и будут рассмотрены в данной статье.


Особенности котлов длительного горения

Самым популярным источником тепла для водяных отопительных систем является газовый котел. У таких устройств есть немало преимуществ, но существует и несколько ограничений на использование газовых котлов: во-первых, газовые магистрали проложены далеко не во всех населенных пунктах, особенно если речь идет о дачных поселках, а во-вторых, подключение к этой магистрали всегда обходится в достаточно крупную сумму. Кроме того, стоит отметить необходимость согласования установленного газового оборудования с соответствующими инстанциями.

Еще один доступный вариант – это использование электрического отопительного оборудования. У подобных устройств тоже есть масса положительных качеств – высокий КПД, гибкая настройка и наличие различных автоматизированных вспомогательных систем. Впрочем, за эти преимущества придется основательно платить – стоимость электроэнергии на сегодняшний день очень велика, поэтому эксплуатация электрического отопления обходится слишком дорого. К тому же, если регион характеризуется регулярными перебоями с электричеством, то подобный вариант отопления будет крайне нестабильным, а значит, недостаточно эффективным в деле создания комфорта в доме.


Вот здесь-то и стоит вспомнить о подзабытом варианте обогрева жилого дома – обычном твердотопливном котле на дровах. При достаточно высокой эффективности подобное оборудование отличается еще и экономичностью – дрова являются возобновляемым энергетическим ресурсом, поэтому их стоимость не очень велика. Кроме того, хорошие твердотопливные котлы не особо требовательны к качеству используемого топлива.

Конечно, простые печи нельзя назвать высокотехнологичным оборудованием. Их до сих пор можно встретить в деревнях, но использование обычных печей в современных постройках в качестве основного отопительного контура не практикуется, несмотря на способность долго отдавать тепло за счет толстых стенок и тщательно рассчитанной системы вывода продуктов сгорания.

Вся проблема заключается в том, что при подключении такой печи к водяному отопительному контуру приходится поддерживать определенную температуру теплоносителя, подкладывая новую партию дров каждые 2-3 часа. Разумеется, расход топлива при этом увеличивается на порядок, и ни о какой экономичности не может идти и речи.

Современные твердотопливные котлы длительного горения – это оборудование совершенно иного формата. Как понятно из названия, ключевой особенностью таких котлов является возможность горения на протяжении около 12 часов на одной закладке топлива (наиболее производительные модели могут работать на одной партии дров на протяжении нескольких суток).

В качестве топлива могут использоваться не только обычные дрова. Достаточно эффективным и недорогим топливом являются пеллеты – спрессованные брикеты, состоящие из отходов деревообрабатывающей промышленности. При большой необходимости такой материал можно сделать и самостоятельно. Для твердотопливных котлов также можно использовать уголь или торф (правда, в этом случае оборудование должно быть рассчитано именно на данный вид топлива). Хорошим вариантом будут и «евродрова», состоящие из древесных отходов, но имеющие форму привычных поленьев.

Принцип работы котлов отопления на твердом топливе

Обычные твердотопливные печи работают по довольно простому принципу:

  • В топливную камеру закладывается подходящий вид топлива и разжигается;
  • Поступающий в топку воздух, насыщенный кислородом, обеспечивает процесс горения;
  • Интенсивность горения регулируется подачей воздуха и площадью наружной поверхности закладки топлива.

С технологической точки зрения подобный процесс очень напоминает обычный открытый огонь, но в печи он получается заключенным в кирпичную или металлическую коробку. Продукты сгорания топлива выводятся наружу посредством дымоотводного канала, который при правильном проектировании существенно повышает эффективность системы. Впрочем, никакие технические особенности простой печи не могут повысить энергетическую ценность используемого топлива – оно все равно будет гореть достаточно быстро, активно и с большим количеством отходов, то есть теплоотдача самого топлива получается ниже предельно возможной.


Все дело в особенностях термического разложения древесины. При поверхностном изучении вопроса может показаться, что при горении дерево просто окисляется и переходит в состояние угля, выделяя в процессе углекислый и угарный газ. Если же углубиться в изучение, то станет ясно, что в процессе горения возникают еще и летучие углеводородные соединения, представляющие собой газообразное топливо, которое в традиционных печах просто уходит в трубу вместе с остальными продуктами сгорания. Читайте также: «Устройство и принцип работы твердотопливного котла – теория и практика».

Горение (термическое разложение) дерева – это пиролиз, а выделяемые в процессе горения газы, соответственно, называются пиролизными. Теплоотдача такого вещества гораздо выше, чем у обычного топлива, а степень сгорания при выжигании газа в конечном итоге оказывается более полной – в воздух выбрасывается преимущественно водяной пар вместе с углекислым газом.

Если подвести промежуточные итоги, то можно сказать следующее – для достижения максимальной эффективности горения нужно сделать так, чтобы основным используемым топливом были именно пиролизные газы, а не сами дрова. Именно по этому правилу и происходит работа твердотопливного котла длительного горения.

Виды твердотопливных котлов на дровах и другом топливе

Поскольку отличительной особенностью котлов длительного горения является полное сгорание топлива, включая выделяемый им пиролизный газ, то основной задачей является обеспечение поступления воздуха и пиролизного газа в необходимых пропорциях в камеру сгорания, чтобы горение обеспечивало должную теплоотдачу.

Зная, как работает твердотопливный котел длительного горения, можно выделить несколько основных видов котлов длительного горения:

  1. Модели с встроенным вентилятором, обеспечивающим подачу воздуха. Настройка интенсивности подачи осуществляется за счет автоматического блока.
  2. Энергонезависимые устройства, в которых циркуляция воздуха осуществляется посредством естественной тяги, которая регулируется вручную.
  3. Котлы, обеспечивающие сгорание тонкого слоя дров сверху вниз.
  4. Устройства с автоматизированной подачей новых порций топлива в топочную камеру.

Первый вариант конструкции, включающий в себя вентилятор для принудительной подачи воздуха и блок автоматики, обычно имеет компоновку, в которой камера загрузки и топка расположены в верхней части устройства. Когда розжиг произведен, подача воздуха к топливу переключается на минимальный режим, а вентилятор проводит воздух через нижнюю огнеупорную камеру основного дожига.


Поскольку камера выложена из жаростойких материалов, то опасаться прогорания металлических элементов конструкции не стоит. Кроме того, накапливающие тепло детали обеспечивают дополнительную теплоотдачу. Созданная вентилятором тяга перемещает пиролизный газ в нижнюю камеру, оснащенную керамическими соплами, рассчитанными на работу в условиях экстремально высоких температур.

Сгорающий в топке пиролизный газ является основным топливом в котле длительного горения, поэтому именно его энергия используется для отопления здания. К камере подключается отопительный трубопровод дома, а движение теплоносителя в нем осуществляется за счет циркуляционного насоса.

Впрочем, рассмотренная компоновка для данной категории котлов не является единственно возможной. Например, модельный ряд «Gefest-profi» отличается задним расположением камеры дожига. Помимо расположения, она отличается сложной конфигурацией, благодаря которой достигается КПД около 90-93%. При таком показателе эффективности почти вся энергия отдается теплоносителю – на выходе в дымоотвод температура газа может снижаться до 70 градусов.

Устройства с электронным управлением очень хороши по всем параметрам, но без небольшой ложки дегтя все же не обошлось – наличие электронного блока говорит о том, что твердотопливный и электрический котел длительного горения находится в непосредственной зависимости от электроэнергии. При отключении электросети происходит вполне ожидаемое явление – вентилятор и автоматика прекращают свою работу, тем самым полностью парализуя функционирование отопительной системы.


Этот недостаток крайне существенен, ведь отопление в случае отсутствия электричества не станет работать даже при наличии естественной циркуляции теплоносителя. Конечно, существует частичное решение проблемы, которое заключается в установке бесперебойного питания – но от регулярных отключений электричества оно не спасет. К тому же, автоматика сама по себе очень плохо относится к перепадам напряжения в сети, поэтому котел придется дополнительно оборудовать отдельным стабилизатором.

Чтобы не зависеть от электроэнергии, можно установить энергонезависимый котел длительного горения. В таких устройствах используется естественная тяга, а интенсивность подачи воздуха регулируется без использования электронных приспособлений. Хорошим примером энергонезависимого котла является модель «Траян» отечественного производства.

Загрузочная камера в этой модели располагается в нижней части конструкции, а под ней установлен зольник – то есть устройство очень похоже на обычную печь. Установленная на дверце заслонка связана посредством цепочки с биметаллическим терморегулятором. Читайте также: «Как выбрать котел твердотопливный Купер – принцип работы. характеристики».

Как работает универсальный топливный котел

Рабочий процесс в таком котле происходит следующим образом:

  • В начальной фазе горения топлива заслонка открыта до упора – это позволяет дровам хорошо разгореться, а котлу запустить процесс пиролиза, для чего требуется температура свыше 200 градусов;
  • Когда топливо уверенно горит, заслонка прикрывается так, чтобы количество воздуха, попадающего в камеру, было минимальным;
  • Разогретый в каналах воздух посредством трубок с откалиброванными отверстиями подается в верхнюю камеру;
  • На выходе из горелок содержащийся в воздухе кислород вступает в реакцию с пиролизным газом, за счет чего и выделяется тепло, отдаваемое теплоносителю, находящемуся в контуре отопительной системы.

Учитывая полную независимость такого котла от электричества, его можно вполне эффективно использовать в связке с отопительными системами, в которых теплоноситель перемещается естественным путем. На отечественном пространстве перебои с электроэнергией встречаются во многих регионах, и в таких случаях автономные водогрейные твердотопливные котлы длительного горения будут лучшим выбором.


Стоит обязательно отметить, что в плане эффективности подобные котлы длительного горения существенно уступают устройствам, оснащенным электронным блоком управления. Все-таки способность системы автоматически регулировать происходящие в ней процессы и принудительно подавать необходимое количество воздуха заметно повышает КПД котла.

Следующий вид котлов – это устройства, в которых обеспечивается сжигание дров сверху вниз, но слой топлива при этом очень тонкий. Такой принцип работы встречается, например, в продукции литовской компании «Stropuva». Одноименный модельный ряд твердотопливных котлов длительного горения уже давно популярен среди многих хозяев из-за своей эффективности.

Стальные твердотопливные котлы длительного горения данного типа представляют собой вертикально расположенный цилиндр. Для закладки могут использоваться любые виды твердого топлива – от привычных поленьев до опилок и прочих древесных отходов. Благодаря большому объему топливной камеры на одной загрузке котел может проработать от 1 до 3 суток, а при использовании угля этот срок увеличивается вплоть до недели.

Высокая эффективность и длительное прогорание топлива обеспечиваются принципом работы котла:

  1. Сначала в топку через специальное окно закладывается выбранный вид топлива. После того, как огонь разведен, на закладку опускается распределитель воздуха, который обеспечивает дозированную подачу кислорода исключительно в верхний слой топлива. Благодаря специальным каналам распределитель подает воздух равномерно, поэтому процесс горения достаточно стабилен и однороден.
  2. Для обеспечения максимально эффективного дожига газов воздух перед подачей в камеру прогревается в специальной камере, соединенной с распределителем посредством телескопического воздуховода. В результате получается следующее: распределитель самостоятельно опускается к топливу под давлением собственного веса и все время находится в нужной точке.
  3. После выделения газы отправляются на дожиг в верхнюю часть камеры. Для обеспечения горения в камеру через заслонку поставляется дополнительный воздух. Заслонка имеет несколько рабочих положений, позволяющих настраивать твердотопливный котел под разное топливо.
  4. Продукты сгорания, оставшиеся после всех рабочих процессов, происходящих в котле, попадают сначала в патрубок, а уже после него – в дымоотводный канал.
  5. Для регулировки интенсивности горения используется воздушная заслонка. Она связана с биметаллическим регулятором, который позволяет установить необходимое значение.
  6. Твердотопливный котел длительного горения находится в водяной рубашке, позволяющей отдавать тепло в отопительную систему. Разумеется, рубашка оснащена входным и выходным патрубками.
  7. Чтобы топка не засорялась, ее необходимо регулярно чистить, для чего используется ревизионное окошко.

В некоторых моделях котлов устанавливается еще и вентилятор, обеспечивающий принудительную тягу и тем самым повышая эффективность системы. Впрочем, энергозависимым такой универсальный твердотопливный котел длительного горения из-за наличия вентилятора не становится – естественная тяга обеспечит работу конструкции даже при ее отключении от электросети.


Удачная конструкция благодаря своей высокой эффективности стала прототипом для создания различных самодельных отопительных устройств. Конечно, самостоятельную сборку котлов длительного горения нужно рассматривать отдельно и более подробно, но вкратце можно сказать так – подобные устройства имеют полное право на существование и нередко создаются умелыми хозяевами.

Последним решением, которое может использоваться для обеспечения длительного горения в котле – автоматизация подачи топлива. По этому принципу работают как домашние, так и многие промышленные твердотопливные котлы длительного горения, использующие в качестве топлива пеллеты.

С конструктивной точки зрения отличий от обычных котлов длительного горения нет – в устройствах с автоматической подачей топлива присутствуют те же элементы, работающие по таким же принципам. Единственное отличие заключается в наличии специального шнека, постоянно подающего новые порции пеллет в топочную камеру. Система отслеживает наличие топлива посредством фото- и термодатчиков, и в зависимости от их показаний отправляет в топку дополнительное топливо.

Автоматический котел длительного горения на твердом топливе достаточно эффективен и перспективен. Конечно, недостатки тоже есть – в частности, для работы автоматики требуется электричество, и его отсутствие (или постоянные перебои) сделают выбор подобного котла неоправданным. Установка и настройка такого оборудования тоже сопряжены с немалыми трудностями. И последний заметный недостаток – недостаточная насыщенность рынка гранулированным топливом, поэтому с ним в процессе эксплуатации котла могут возникнуть серьезные осложнения.

Достоинства и недостатки

В арсенале твердотопливных котлов длительного горения имеется ряд положительных качеств, которые делают такое приобретение крайне выгодным:

  1. Высокий КПД. Топливные котлы длительного горения отличаются от обычных печей достаточно высоким КПД, который у отдельных моделей может достигать 95% – а этот показатель вполне сравним с эффективностью работы газовых отопительных котлов. Такая эффективность достигается за счет теплообменников и использования в качестве основного топлива пиролизного газа.
  2. Экологичность. Все модели твердотопливных котлов длительного горения выбрасывают в воздух только водяной пар и углекислый газ, которые не причиняют никакого вреда окружающей среде.
  3. Небольшая стоимость топлива, его доступность и автономность отопления. Работающие на дровах твердотопливные котлы длительного горения, не зависят от наличия газовых магистралей, а некоторые из них – еще и от электричества. Само по себе твердое топливо обходится не очень дорого, а отсутствие необходимости в согласовании отопительного оборудования делает твердотопливный котел очень выгодным приобретением.
  4. Возможность обеспечения горячей водой. В некоторых моделях котлов присутствуют встроенные контуры, необходимые для создания горячего водоснабжения. Даже если такой контур отсутствует, всегда можно докупить отдельный бойлер и подключить его к котлу.
  5. Долговечность и простота обслуживания. Правильно установленный котел отопления длительного горения на твердом топливе, который используется в соответствии с правилами эксплуатации, вполне может прослужить несколько десятков лет без каких-либо нареканий.


Из недостатков можно выделить следующие качества:

  1. Необходимость пополнения топливных запасов. Это самый заметный минус всех твердотопливных котлов – сколько бы времени не требовалось на прогорание одной партии топлива, рано или поздно придется закладывать следующую. Кроме того, для нормальной работы котла требуется иметь запас топлива, который может храниться только в специально оборудованном месте.
  2. Необходимость регулярной чистки. Обязательным пунктом в любой инструкции по эксплуатации твердотопливного котла является периодическая очистка котла от золы и сажи.
  3. Требовательность к месту установки. Твердотопливным отопительным котлам нужно отдельное помещение и хороший фундамент. Кроме того, в помещении должна быть нормальная вентиляция.

Заключение

Твердотопливные котлы длительного горения – это один из лучших вариантов автономных отопительных устройств для частных и загородных домов. Зная их достоинства и учитывая недостатки, можно сделать выводы об актуальности приобретения данных устройств и их эксплуатации.


Практические рекомендации по переводу котлов на сжигание газа

Огромные запасы природного газа по сравнительно низким ценам и растущее давление со стороны регулирующих органов с целью сокращения выбросов угольной генерации делают природный газ предпочтительным сегодня топливом. Что происходит с существующими угольными электростанциями? Предпочтительное решение — «заправиться» природным газом.

Многие коммунальные предприятия воспользовались относительно дешевым природным газом, чтобы снизить нагрузку на окружающую среду и модернизировать свой портфель генерации электроэнергии одним из трех различных способов — заменить, переоснастить или заправить топливом.

Обычный подход заключался в закрытии существующей угольной электростанции и «замене» ее новой высокоэффективной электростанцией с комбинированным циклом. Другой подход — «модернизировать» существующую угольную электростанцию. В типичном проекте по замене мощности угольный парогенератор выводится из эксплуатации, но остается паротурбинная часть электростанции. Заменяющий пар обеспечивают турбины внутреннего сгорания и парогенераторы с рекуперацией тепла (см. «Восстановление энергоснабжения Электроэнергетического комплекса Южной Миссисипи Дж. Т. Дадли, старшего» в августовском выпуске 2013 г.).Восстановление мощности должно стоить меньше, чем строительство новой электростанции с комбинированным циклом, но тепловой КПД также будет меньше. Третий вариант — «заправить» действующий завод природным газом. Преимуществами этого подхода являются очень низкие капитальные затраты по сравнению с двумя другими вариантами, минимальное влияние на существующую систему сжигания, быструю реализацию и предлагаемую гибкость топлива, поскольку вариант сжигания угля часто можно сохранить.

Заправка котла от сжигания угля или нефти до природного газа влияет на весь газовый тракт котла, от нагнетательных (FD) и вытяжных (ID) вентиляторов до стехиометрии горения и требований к воздуху для горения.Что касается пара, изменения температуры, количества и состава продуктов сгорания влияют на скорости и поглощение тепла в секциях печи, перегревателя и экономайзера и, следовательно, на поток и температуру пара. Если в будущем вы планируете перейти на другой вид топлива в котле, первым шагом должно стать комплексное технико-экономическое обоснование, в котором будут оцениваться модификации газового и парового котла и влияние этих изменений на выбросы котла, теплопередачу, КПД котла, выработку пара и температуру перегрева. .

Современные газовые горелки способны полностью и чисто сжигать природный газ. Из-за отсутствия серы, атомарного азота и золы сжигание природного газа производит значительно меньше выбросов NO x , CO, соединений серы и твердых частиц, чем уголь или нефть.

Модификации энергетического котла

Энергетические котлы мощностью от 10 до 800 МВт обычно имеют несколько горелок, расположенных одним из двух способов: настенный или наклонный (также называемый угловым).При настенном отоплении несколько горелок расположены на нескольких уровнях, обычно на передней и задней стенках котла. Конструкция с наклонным пламенем имеет горелки, расположенные в каждом из четырех углов котла, часто на нескольких уровнях. Четыре горелки на каждом уровне предназначены для работы в унисон, создавая вихревую зону горения (обычно называемую «огненным шаром») в центре печи. Чтобы контролировать температуру перегрева, конфигурация с наклонным пламенем может наклонять горелки вверх и вниз в унисон, таким образом перемещая пламя вверх или вниз в печи.

Горелки настенные обычно круглые. Их можно вести с одной стены или размещать на противоположных стенах и размещать на одном или нескольких уровнях. Настенные горелки имеют встроенные регистры или заслонки для балансировки воздуха в каждой горелке и для изоляции горелок, которые не работают. Эти механизмы помогают гарантировать, что каждая горелка имеет расчетное соотношение топлива и воздуха в различных рабочих условиях. Существующие узлы горелок часто можно модифицировать для добавления природного газа без необходимости полной замены горелки, что обеспечивает возможность совместного сжигания с исходным топливом (уголь и / или нефть).

Во многих случаях существующие горелки могут быть модифицированы для использования в коллекторе горелок для природного газа с низким уровнем выбросов NO x . Такой подход позволяет повторно использовать существующие заслонки и приводы горелок, размеры воздушной коробки, монтажные пластины и конфигурацию горловины, что значительно снижает стоимость и время установки. Даже когда регистр необходимо заменить, детали, работающие под давлением, на передней стенке обычно не требуются для перевода угольной или масляной горелки на природный газ (Рисунок 1).

1.Переключить нападающего. Low-NO x Модернизация газовой горелки, способная сжигать уголь, доступна, если возможность совместного сжигания угля должна быть сохранена. Горелка, изображенная на фото, способна сжигать газ или угольную пыль. Типичное давление природного газа в горелке составляет от 12 до 15 фунтов на квадратный дюйм. Предоставлено: Combustion Components Associates

Правильное распределение воздуха и потока на входе в горелку и вокруг него также является ключевым фактором в любой системе горелки, способной достичь ожидаемой производительности.В типичном проекте преобразования топлива, чтобы обеспечить оптимизацию воздушного потока к каждой горелке, обычно выполняется модель воздушного потока в системе подачи воздуха для горения.

Горелки для природного газа x с низким уровнем выбросов NO используют ступенчатую подачу топлива и воздуха для снижения пиковой температуры пламени. Увеличение перепада давления в горелке может уменьшить длину пламени горелки. Вентиляторы FD на большинстве угольных котлов имеют достаточную мощность для горелки, работающей на природном газе, даже при большей потере давления, хотя мощность вентилятора должна быть оценена во время технико-экономического обоснования.

Горелки для природного газа

с низким уровнем выбросов NO x имеют значительно больший диапазон изменения, чем угольные или масляные горелки. Горелки, работающие на природном газе, могут иметь диапазон изменения 10: 1, в то время как масляные горелки ограничены примерно 6: 1, а угольные горелки ограничены 3: 1. Это увеличивает гибкость сжигания котла и потребляет меньше топлива в режиме ожидания по сравнению с углем или маслом. Также можно уменьшить цикличность включения и выключения горелок при колебаниях нагрузки.

Горелки с наклонным пламенем работают иначе, чем настенные.В настенных котлах каждое пламя регулируется независимо, но горелки с тангенциальной топкой сконструированы таким образом, что каждый уровень из четырех горелок функционирует как одна горелка. В каждом углу есть форсунки («ведра»), подающие в топку воздух для горения и топливо. Конструкция горелок с наклонным пламенем также позволяет сжигать уголь, нефть или газ с использованием встроенной горелки (рис. 2).

2. Просто добавьте газа. Модификации горелок с наклонным пламенем для сжигания природного газа являются обычным явлением и обычно требуют минимальной модификации существующих угловых ковшей.Существующие ковши для угля часто сохраняются без изменений. Предоставлено: Combustion Components Associates

Возможны модификации газа и угля с низким содержанием NO x за счет включения завихрителей генерации тока для стабилизации пламени в активной зоне и повышения ступенчатой ​​подачи топлива

Методы контроля выбросов

Заправка природным газом, скорее всего, потребует соблюдения предельных значений выбросов NO x . Сегодня на рынке доступно несколько технологий для контроля образования NO x в котлах, работающих на природном газе.Технологии с низким уровнем выбросов NO x включают в себя: горелки x с низким уровнем выбросов NO, перегрев (OFA), разделенный воздух для перегрева (SOFA), неработающие горелки (BOOS), рециркуляция дымовых газов (FGR), селективный каталитический нейтрализатор (SCR), и некаталитическое восстановление (SNCR). В таблице 1 приведены возможности снижения NOx и стоимость каждого варианта.

Таблица 1. Сравнение технологий восстановления NO x в порядке убывания стоимости удаления NO x . Типичные неконтролируемые выбросы NO x из котла, работающего на природном газе, находятся в диапазоне от 0,12 до 0,3 фунта / миллион британских тепловых единиц в зависимости от типа котла и конструкции топки. Методы контроля, описанные в этой статье, могут быть разделены на несколько слоев для дальнейшего снижения выбросов NO x примерно до 0,04 фунта / миллион БТЕ. Источник: Combustion Components Associates

Горелки с низким выбросом NO x . Ступенчатая подача топлива, ступенчатая подача воздуха, балансировка и управление соотношением воздух / топливо — все это методы, которые используют горелки с низким уровнем выбросов NO x .Правильное распределение потока воздуха и топлива между горелками имеет решающее значение для достижения желаемого снижения NO x .

Overfire Air. OFA — это технология восстановления NO x , при которой часть воздуха для горения удаляется из ветрозащитной камеры горелки и впрыскивается в печь через отверстия OFA, расположенные над горелками. Этот метод обеспечивает дополнительную ступенчатую подачу воздуха в зону печи. За счет уменьшения соотношения воздух / топливо в горелке для работы на обогащенной смеси снижается образование термических NO x . Кроме того, когда отводимый воздух вводится над горелками, сгорание завершается, а оставшийся CO выгорает. OFA используется в многокорпусных установках с 1970-х годов. Системы OFA текущего поколения способны снижать выбросы NO x на 25% с минимальным воздействием на работу установки.

Отдельный Overfire Air. SOFA аналогичен OFA, за исключением того, что поток OFA отделяется от воздуха для горения горелки перед FGR. Затем OFA направляется к портам OFA без воздуха для горения, а весь FGR направляется в горелки.Обеспечение OFA без FGR способствует выгоранию CO на уровне OFA в печи, тем самым снижая CO и общее NO x . Разделение OFA увеличивает процент FGR, проходящего через горелку, без увеличения общего массового расхода FGR. Этот метод максимизирует преимущества FGR и OFA и обеспечивает общее сокращение выбросов примерно на 75% при сжигании природного газа.

Горелки не работают. Альтернативой выделенным портам OFA является метод настройки, известный как неработающие устройства записи (BOOS).BOOS выводит из строя одну горелку или ряд горелок, тем самым позволяя использовать эти горелки в качестве портов OFA. В результате оставшиеся рабочие горелки, расположенные ниже в топке, работают на обедненной смеси, а оставшийся воздух для горения подается через BOOS для полного сгорания. BOOS снижает КПД котла за счет увеличения избыточной потребности O 2 примерно на 1%.

Рециркуляция дымовых газов. FGR — это рециркуляция дымовых газов в поток воздуха для горения к горелке.FGR снижает термический NO x , увеличивая удельную теплоемкость горючей смеси для снижения температуры пламени. Добавление FGR также снижает концентрацию O 2 , доступного в зоне горения, замедляя горение и уменьшая доступный кислород для реакции со свободным азотом. FGR увеличивает массовый расход через топку и обратный проход котла. Повышенная скорость увеличивает теплопередачу к пароперегревателю. В некоторых котлах, особенно тех, которые сконструированы только для угля, мощность циркуляции котла и мощность пароперегревателя будут даже более важны при высоких скоростях FGR.

Обработка после сжигания. Системы SNCR могут быть эффективными для снижения выбросов NO x при сжигании природного газа, но не было показано, что они снижают выбросы ниже примерно 0,05 фунта / миллион британских тепловых единиц. SNCR стоит рассмотреть, если блок уже внедрил или планирует внедрить SNCR для контроля выбросов NOx в угле или нефти. Однако, как правило, это не так рентабельно, как другие сопоставимые технологии с низким уровнем выбросов NOx. Если он уже установлен, необходимо повторно оценить расположение инжектора SNCR для сжигания природного газа.

SCR использует реагент мочевину, вводимый в систему дымовых газов перед катализатором. Чтобы катализатор мог преобразовать аммиак и NO x в N2, в дымовых газах должна быть достаточная температура. Когда дымовой газ, включая аммиак, проходит через катализатор, NO x и аммиак вступают в реакцию с образованием азота и воды. Доступны как системы на основе мочевины, так и аммиака. ■

Лоуренс Берри ([email protected]) — вице-президент по операциям, а Натан Шиндлер (nschindler @ cca-inc.net) является менеджером по продукции по конверсии топлива с Combustion Components Associates, глобальным поставщиком технологий преобразования топлива, внутрипечных и SCR для снижения NO x , твердых частиц, несгоревшего углерода и выбросов CO.

Как мы оптимизируем контроль соотношения воздух / топливо в наружных котлах

Преобразование древесины, угля или биомассы в газ может показаться волшебным трюком, но это не так. Это простая наука. В уличных котлах сгорание «поэтапно» проходит через серию процессов, которые позволяют сжигать топливо чрезвычайно эффективно.Практически полностью сжигая топливо, печи с газификацией на открытом воздухе снижают выбросы и расход топлива.

Магия «поэтапного» сгорания

На горение влияет соотношение топлива и кислорода. В уличных котлах топливом является дым, который образуется после сжигания древесины, угля или биомассы с ограниченным количеством кислорода. Ограничение кислорода приводит к контролируемому возгоранию, которое «испаряет» дерево, вызывая дым.

Горящий дым

Мы так часто наблюдаем, как дым от костра поднимается, что странно думать о горящем дыме, но это именно то, что делает уличный котел в процессе газификации.На этом следующем этапе дополнительный кислород смешивается с дымом и вводится в нижнюю камеру сгорания для достижения оптимального уровня сгорания. Эффективное и эффективное сгорание в значительной степени зависит от соотношения топлива (дыма) и кислорода.

Включите круиз-контроль в котле

Это точный процесс, поэтому мы добавили наш усовершенствованный кислородный датчик, который автоматически регулирует соотношение топлива и воздуха, так что вам не нужно этого делать. Эта инновационная технология позволяет вашей печи HeatMaster SS добиться более длительного времени горения и снижения расхода топлива.

Как работает контроль соотношения воздуха и топлива

Воздухозаборник открывается и закрывается, контролируя количество воздуха в топке, чтобы топливо эффективно сгорало на каждой стадии цикла. Если в нижней камере слишком мало кислорода, верхний воздух будет заливать горение, как двигатель. За счет добавления точного количества необходимого кислорода управление соотношением воздух-топливо обеспечивает наиболее чистое и полное сгорание.

Когда печь HeatMaster SS входит в цикл нагрева, верхняя и нижняя заслонки открываются, чтобы начать процесс горения.Если в нижней камере слишком мало кислорода, нижняя заслонка открывается, впрыскивая больше кислорода, чтобы предотвратить «затопление». Если нижняя заслонка полностью открыта, а уровень кислорода все еще слишком низок, верхняя заслонка начнет закрываться, ограничивая количество выделяемого дыма до тех пор, пока нижняя камера не догонит. Эта модуляция продолжается в течение всего цикла горения, при этом верхняя и нижняя заслонки продолжают регулироваться.

Получение нужного количества БТЕ

Целевой уровень кислорода для оптимального сжигания обычно составляет 5-6%.Однако это может потребоваться отрегулировать в зависимости от типа используемой древесины. Древесине с более высоким содержанием влаги для эффективного горения требуется больше кислорода.

Кроме того, если вводится слишком много воздуха, вероятно, что печь будет производить больше БТЕ, чем может выдержать теплообменник. Это приводит к потере БТЕ через выхлоп. Система управления соотношением воздух-топливо HeatMaster SS гарантирует, что количество вводимого воздуха всегда находится на правильном уровне для достижения желаемых БТЕ.

Уменьшение креозота поддерживает надлежащий воздушный поток

Панели нагнетания воздуха в печах HeatMasterSS помогают добиться более равномерного горения. топка, чтобы оставаться свободным от креозота и создавать равномерный ожог. Правильное количество кислорода обеспечивает чистое и равномерное горение топлива.

Креозот, черная смола, которая образуется при соединении дыма и золы с влагой внутри вашей уличной печи. Избыток креозота может уменьшить поток воздуха через котел, что приведет к его чистой и эффективной работе.Контролируя соотношение воздушного потока в вашей печи, HeatMasterSS сводит к минимуму накопление креозота, оставляя дыхательные пути открытыми, и ваша печь работает без особых усилий.

HeatMaster

SS Advantage

Мы знаем, что время — это товар, который нельзя вернуть, поэтому HeatMaster SS разрабатывает печи, чтобы облегчить вам жизнь. Мы стремимся предоставить вам инновационные функции, которые экономят ваше время и усилия, избегая беспорядка. Наши регулируемые воздушные заслонки и кислородные датчики позволяют вам контролировать свою энергию.

Уличная печь — это долгосрочное вложение в безопасность и комфорт вашей семьи. Мы даем вам возможности, преимущества и преимущества, необходимые для вашего образа жизни и независимости. Наши преданные своему делу сотрудники постоянно исследуют новые и инновационные способы улучшения и совершенствования наших продуктов.

Если вы хотите обогреть свой дом, полезно знать, что ваша уличная печь поддерживается обширной сетью местных профессиональных дилеров.

Найдите подходящую уличную дровяную печь для ваших отопительных нужд.

Вернуться ко всем сообщениям

Древесный дым: сжигание для тепла

Федеральные постановления регулируют производство, распространение, рекламу, продажу и установку недавно установленных дровяных отопительных приборов. Начиная с 15 мая 2015 года, новые комнатные обогреватели на дровах (дровяные печи, каминные топки, печи на гранулах) и устройства центрального отопления (печи и водонагреватели или «бойлеры») должны иметь сертификат EPA.

Местные органы власти в Миннесоте могут принять и приняли местные постановления для дальнейшего регулирования древесного дыма в своих общинах, часто для решения жалоб на дым, связанных с жидкостными обогревателями.

Правила Миннесоты для отопительных приборов на дровах

Правила косвенного нагрева Миннесоты могут применяться к водяным нагревателям. Minn. R. 7011.0520 требует наличия стеллажа достаточной высоты для соблюдения стандартов качества воздуха. Если дровяной прибор достаточно большой, предприятию, использующему его, может потребоваться разрешение на выбросы в атмосферу. Свяжитесь с программой помощи малому бизнесу, чтобы определить требования к разрешениям на сжигание древесины вне домашних хозяйств.

Есть веские причины не сжигать мусор в дровяной печи.Побочные продукты сгорания в образующемся дыме не только токсичны, но и изнашивают дровяные обогреватели быстрее, чем просто дрова. Кроме того, запрещено сжигать отходы или мусор в более крупных дровяных обогревателях, таких как дровяные котлы и печи на открытом воздухе. Миннесота Р. 7011.1220 запрещает небольшие мусоросжигательные заводы, которыми они впоследствии стали.

Как органы местного самоуправления регулируют древесный дым

Хотя федеральные стандарты и стандарты штата помогают обеспечить доступность более чистых дровяных отопительных приборов для домовладельцев и предприятий, иногда необходимо использовать правила их использования и расположения, чтобы ответить на вопросы о воздействии древесного дыма на окрестности.

Более 60 местных органов власти в Миннесоте приняли постановления, призванные решить проблему дыма от древесины в своих общинах. Некоторые сообщества запрещают водяные обогреватели (также называемые дровяными котлами для установки вне помещений или устройствами, работающими на твердом топливе (SFHD)), присваивают статус несоответствия кодексу зонирования установленным в настоящее время дровяным котлам на открытом воздухе и / или запрещают новые установки.

MPCA составило сводку городов с постановлениями, регулирующими использование и расположение дровяных обогревателей: местные постановления Миннесоты, касающиеся уличных жилых дровяных котлов

Типовые постановления

MPCA сотрудничал с представителями местных органов власти в разработке типовых постановлений, направленных на решение проблемы твердых частиц в древесном дыме, производимом дровяными котлами на открытом воздухе.Типовое зонирование и постановления о неудобствах помогают защитить соседние объекты от неблагоприятного воздействия древесного дыма, создаваемого уличными дровяными котлами (также называемыми водяными обогревателями, уличными дровяными печами, водяными печами или устройствами, работающими на твердом топливе (SFHD)). Эти типовые постановления просвещают граждан и сообщества, пострадавшие от древесного дыма, и помогают владельцам собственности соблюдать их. Эти типовые постановления были разработаны для того, чтобы местные органы власти могли адаптировать постановления в соответствии с потребностями своей общины.

Федеральное правило 2015 года о обогревателях древесины

Для защиты качества воздуха Агентство по охране окружающей среды США (EPA) требует, чтобы все вновь производимые дровяные обогреватели соответствовали ограничениям на выбросы твердых частиц и соответствующим стандартам производительности. Модельные линии должны быть сертифицированы EPA, прежде чем они будут рекламироваться, выставляться на продажу, распространяться, продаваться или устанавливаться в Соединенных Штатах.

Это правило применяется к обогревателям, предназначенным для сжигания угля, кукурузы или другого недревесного топлива, если устройство также можно использовать для сжигания дров.

Это правило не распространяется на существующие дровяные обогреватели, которые уже использовались до вступления стандартов в силу. Но, поскольку существующий парк плохо спроектированных старых дровяных обогревателей, используемых сегодня, постепенно заменяется новыми, имеющими сертификат EPA, дровяными обогревателями, загрязнение воздуха древесным дымом в районах, которые отапливаются дровами, должно снизиться.

Правило 2015 г. по деревянным обогревателям включает (1) Стандарты производительности для новых жилых деревянных обогревателей и (2) Стандарты производительности для новых жилых водяных обогревателей и печей с принудительной циркуляцией воздуха

Предельные значения выбросов твердых частиц, установленные Правилом для деревянных обогревателей 2015 г., становятся более строгими в два этапа (этап 1 и этап 2), чтобы дать производителям возможность выводить продукты на рынок при проектировании бытовой техники в соответствии с более строгими ограничениями 2020 года.С 16 мая 2017 года все новые дровяные обогреватели должны быть сертифицированы EPA в соответствии с их пределами выбросов Step 1, чтобы их можно было законно производить, рекламировать, распространять, предлагать для продажи, продавать или устанавливать. Все новые дровяные обогреватели должны быть сертифицированы EPA на соответствие ограничениям выбросов Step 2 к 16 мая 2020 г.

«Сертификат EPA» для дровяного обогревателя, такого как дровяная печь, означает, что до того, как новая модельная линейка устройства может быть продана на рынок США, производители должны продемонстрировать EPA, что модельный ряд соответствует лимиты выбросов.После того, как производитель продемонстрирует эту демонстрацию, модельная линейка может продаваться в США и должна иметь постоянную этикетку, указывающую, что она сертифицирована EPA в соответствии со стандартами производительности, действующими на момент ее сертификации.

На какие типы дровяных обогревателей распространяется правило 2015 года об обогревателях древесины?

Центральные обогреватели: Устройства для сжигания топлива, предназначенные для сжигания древесины или древесных гранул. Топливо, которое нагревает помещения, отличные от пространства, в котором находится устройство, путем распределения воздуха, нагретого печью, через каналы или жидкости, нагретой в устройстве и распределенной. обычно по трубам.К таким устройствам относятся бытовые печи с приточным воздухом (малые и большие) и бытовые водонагреватели.

  • Бытовые печи с принудительной подачей воздуха: Топливные устройства, предназначенные для сжигания дров или древесных гранул, которые нагревают помещения, отличные от помещения, в котором расположена печь, путем распределения воздуха, нагретого печью, по каналам.
  • Гидравлические обогреватели: Иногда их называют уличные дровяные котлы, уличные дровяные печи или водяные печи. Они используют жидкость, такую ​​как вода, для передачи тепла по замкнутой системе труб для отопления помещений или воды.Они могут располагаться внутри или снаружи дома.
  • Жилые водяные обогреватели: Топливные устройства, предназначенные для сжигания древесины или древесных гранул с целью обогрева строительного пространства и / или воды посредством распределения, обычно по трубам, жидкости, нагретой в устройстве, обычно воды или смесь воды и антифриза.

Дровяные обогреватели для жилых помещений: означает закрытый дровяной котел, предназначенный для обогрева жилых помещений или обогрева помещений и нагрева воды для бытовых нужд.Эти устройства включают в себя дровяные обогреватели с регулируемой мощностью горения, дровяные обогреватели с одинарной мощностью горения и печи на гранулах. Дровяные обогреватели включают:

  1. Отдельно стоящие дровяные обогреватели — Дровяные обогреватели, которые устанавливаются на ножках, на пьедестале или подвешиваются к потолку.
  2. Дровяные обогреватели с каминными вставками — Дровяные обогреватели, предназначенные для установки в каменных полостях камина или в других помещениях.
  3. Встраиваемые дровяные обогреватели — Дровяные обогреватели, предназначенные для встраивания в стену.

Список сертифицированных древесных отопительных приборов

EPA поддерживает текущие списки сертифицированных EPA моделей комнатных обогревателей на древесном топливе, таких как дровяные печи, каминные топки и топочные камины, для центральных обогревателей, таких как водяные обогреватели, и для центральных обогревателей, таких как печи с принудительной подачей воздуха.Дополнительную информацию см. На странице EPA, посвященной дровяным обогревателям для жилых помещений.

Соответствие Правилу 2015 года по обогревателям древесины

Правило 2015 года о дровяных обогревателях установило правила, которые применяются к производителям, поставщикам, дистрибьюторам и установщикам дровяных обогревателей. Ознакомьтесь со следующими руководствами и страницей EPA о дровяных обогревателях для жилых помещений для получения дополнительной информации:

Дровяные котлы Eco Angus


-Это один из наших топовых дровяных котлов с газификацией древесины
-Полная сертификация MCS и Hetas
— Котлы, одобренные RHI, поэтому они соответствуют требованиям как котлы, сертифицированные RHI
-Показано на чистую тепловую эффективность 92%
-Бревна длиной от 500 мм до 1000 мм и диаметром до 10 дюймов в зависимости от размера котла
-Подходит для открытой вентилируемой или находящейся под давлением системы -6 мм внутренняя оболочка для длительного срока службы
-Минимальный выход золы
— Должен быть установлен аккумуляторный бак соответствующего размера (соотношение мощности 50: 1 к литрам теплового накопителя) и терморегулятор Laddomat для обеспечения максимальной эффективности котла
-Механическая ручка для очистки теплообменника
-Петли на дверях регулируются по вертикали
-Модуляция вентилятора регулируется для максимальной эффективности сжигания
— Первичные и вторичные вентиляционные отверстия регулируются для оптимизации эффективности горения
-Пульт дистанционного управления с 15-метровым проводом, как дополнительный, может быть установлен на панель управления
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали подходящего размера (одностенный дымоход не подходит)



-Это наша лучшая модель котлов
с газификацией древесины. -Полная сертификация MCS и Hetas
— Котлы, одобренные RHI, поэтому они соответствуют требованиям как котлы, сертифицированные RHI
-Показано на 92% полезного тепла
-Бревна длиной от 500 мм до 1000 мм и диаметром до 10 дюймов в зависимости от размера котла
-Подходит для открытой вентилируемой или находящейся под давлением системы
-8 мм внутренняя оболочка для увеличения срока службы
-Минимальный выход золы
— Должен быть установлен аккумуляторный бак соответствующего размера (соотношение мощности 50: 1 к литрам теплового накопителя) и терморегулятор Laddomat для обеспечения максимальной эффективности котла
-Силиконовый трос из стекловолокна на дверце загрузочной камеры для герметичного уплотнения
-Новый механизм блокировки дверной ручки для надежной герметизации загрузочной камеры с минимальными усилиями
-Абсорбирующая лента для переноса дымовых потерь из загрузочной камеры в сторону котла
-Подключения для охлаждающего змеевика в задней части котла для простоты установки в ограниченном пространстве
-Механическая ручка для очистки теплообменника
-Петли на дверях регулируются по вертикали или горизонтали
-Модуляция вентилятора регулируется для максимальной эффективности сжигания
— Первичные и вторичные вентиляционные отверстия регулируются для оптимизации эффективности горения
-Специально разработанный огнеупорный кирпич с гарантией 1 год.Он изготовлен из высококачественных алюмосиликатого тепла огнеупорного бетона, стойкого к 1350 градусам по Цельсию и улучшает поток газообразных продуктов сгорания через камеру сгорания.
-Крышка панели управления откидная
-Пульт дистанционного управления с 15-метровым проводом, как дополнительный, может быть установлен на панель управления
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали подходящего размера (одностенный дымоход не подходит)
-Обжигает древесину, уголь, кокс и торф -Номинальная тепловая эффективность 75%
-Бревна длиной от 245 мм до 545 мм и диаметром до 6 дюймов в зависимости от мощности котла
кВт. -Большая камера сгорания с большим отверстием для легкой загрузки топлива
-Высокая производительность сгорания
-Контроль первичного воздушного потока
-Контроль вторичного воздушного потока
-Контроль тяги дымохода
-Типичное время горения 4 часа при полной нагрузке выдержанной древесины
-Индикатор давления и температуры
-Проверено на 4.0 бар
-Подходит как для открытых, так и для напорных систем
-Поставляется с собственной зольной ямой и инструментами для чистки
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали подходящего размера (одностенный дымоход не подходит)
-Обжигает древесину, уголь, кокс и торф -Номинальная тепловая эффективность 75%
-Бревна длиной от 335 мм до 935 мм и диаметром до 6 дюймов в зависимости от мощности котла
кВт. -Большая камера сгорания с большим отверстием для легкой загрузки топлива
-Высокая производительность сгорания
-Контроль первичного воздушного потока
-Контроль вторичного воздушного потока
-Контроль тяги дымохода
-Типичное время горения 4 часа при полной нагрузке выдержанной древесины
-Индикатор давления и температуры
-Проверено на 4.0 бар
-Подходит как для открытых, так и для напорных систем
-Поставляется с собственной зольной ямой и инструментами для чистки
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали подходящего размера (одностенный дымоход не подходит)


— Пеллетный котел Angus Orligno 400 — один из самых высокоэффективных пеллетных котлов на рынке.
-Полная сертификация MCS и Hetas
-Есть 2 выхода в этом диапазоне 16 кВт и 30 кВт.
— Мощность 16 кВт составляет от 3,9 до 16,0 кВт с общим тепловым КПД 89,4%
— Мощность 30 кВт составляет 7,8-30,0 кВт с общим тепловым КПД 91,8%
-Бойлеры идеально подходят для обеспечения всех ваших потребностей в центральном отоплении и ГВС.
-Они могут принимать гранулы от 6-8мм и длиной 10-50мм.
-Бойлеры могут обогреть хорошо изолированную недвижимость до 300м2.
-На котел дается гарантия на герметичность 5 лет.
-Пеллеты сгорают автоматически.
— Пеллетный котел имеет минимальную зольность.
— Пеллетный котел Angus Orligno 400 может быть включен непосредственно в любую систему отопления.
-По желанию заказчика котел может быть подключен к накопительному баку емкостью 500 литров.
-Это помогает сократить время цикла котла, что увеличивает эффективность и увеличивает срок службы самого котла.
-Это также дает клиенту мгновенную резервную копию 500 л в качестве теплового буфера на случай холодных месяцев.
— Вместительный бункер — 450 литров, что обеспечивает долгое время горения без необходимости перезагружать.
-Это может быть 2 дня при максимальной производительности, 5 дней при средней производительности и 7 дней при номинальной производительности.
-Эффективная конструкция системы подачи обеспечивает правильный процесс горения, предотвращает засорение подачи топлива, предотвращает засорение топки, обратное пламя в контейнер и продувку.
-Подходит для открытой вентилируемой системы или системы под давлением
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали подходящего размера (одностенный дымоход не подходит)

-Это наш топовый котел на древесных гранулах
-Полная сертификация MCS и Hetas
— Котлы, одобренные RHI, поэтому они соответствуют требованиям как котлы, сертифицированные RHI
-Сжигает пеллеты 6-8мм Диаметр 10-50мм Длинные
-Показано на чистую тепловую эффективность 92%
-255-литровый контейнер для длительного горения без дополнительной загрузки
-Самовоспламенение
-Большая камера сгорания с большим отверстием для легкой загрузки топлива
-Котел оснащен микропроцессорным контроллером для обеспечения эффективности сжигания топлива и управления многочисленными функциями безопасности
-170 часов работы на средней мощности
-93 часа работы на средней мощности
-46 часов работы на максимальной мощности
-Эффективная конструкция системы подачи обеспечивает правильный процесс горения, предотвращает засорение подачи топлива, предотвращает засорение топки, обратное пламя в контейнер и продувку.
-Подходит для открытой вентилируемой системы или системы под давлением
-Данный котел должен быть оборудован двустенным дымоходом из нержавеющей стали подходящего размера (одностенный дымоход не подходит)



— Как правило, на 20-35% тяжелее, чем другие в этом диапазоне, поскольку они изготовлены из более толстой листовой стали для повышения износостойкости / ожидаемого срока службы (наш котел имеет внутреннюю 6 мм и внешнюю 4 мм, а не 5 мм внутреннюю и 3 мм внешнюю листовую сталь) .
— Они имеют один из самых высоких показателей теплового КПД (92% вместо стандартного 85%) для нагнетателя горячего воздуха, что позволяет увеличить цикл горения и снизить расход древесного топлива.
— Больший объем камеры сгорания по сравнению с другими в этом диапазоне, что позволяет использовать большую древесную топливную нагрузку.
— Бревна большей длины от 500 мм для 18 кВт до 1000 мм для 80 кВт.
— Возможность сжигать все виды древесины и обрабатывать бревна диаметром до 10 дюймов.
-Стекловолоконный трос на дверце загрузочной камеры для герметичного уплотнения
-Новый механизм дверной ручки для плотного прилегания дверцы загрузочной камеры и камеры сгорания с минимальным усилием при закрытии
-Модуляция вентилятора регулируется для максимальной эффективности сжигания
— Первичные и вторичные вентиляционные отверстия регулируются для оптимизации эффективности сжигания
карта сайта

Выжигание древесины в жилых помещениях — Департамент штата Нью-Йоркохраны окружающей среды

Наружные дровяные котлы (OWB)

Что такое OWB?

OWB (также известные как наружные водяные обогреватели) являются устройствами сжигания топлива:

  • предназначены для сжигания древесины или другого топлива;
  • , который производитель указывает для наружной установки или установки в строениях, обычно не занятых людьми; и
  • , которые используются для обогрева строительного пространства и / или воды посредством распределения, обычно по трубам, газа или жидкости (например,g., вода или смесь воды с антифризом), нагретые в приборе.

Типичный блок выглядит как небольшой металлический сарай для хранения вещей со стопкой. OWB также можно использовать для обогрева бассейнов, теплиц, молочных помещений и т. Д.

Правила для OWB в Нью-Йорке

DEC приняла Часть 247, Дровяные котлы для установки вне помещений (покидает веб-сайт DEC) 29 декабря 2010 г. Правило распространяется на владельцев, операторов, производителей и дистрибьюторов OWB. Также важно проконсультироваться с клерком в вашем городе, чтобы узнать, действуют ли в вашем городе какие-либо местные законы, касающиеся OWB.

Неприятные ситуации

Мешающие ситуации обычно возникают в тех случаях, когда OWB устанавливается близко к границе участка, имеет короткий штабель и / или сжигает необработанную древесину или другое неподходящее топливо. Три примера неприятного состояния:

  • активация дымовых извещателей в соседних строениях;
  • ухудшение видимости на трассе общего пользования; или
  • видимый шлейф от OWB, соприкасающийся со зданием на соседнем участке.

Свяжитесь с региональным офисом DEC по вашему местонахождению, если на вас негативно повлияет дым от соседнего OWB.

Дровяные печи для дома

Новые домашние дровяные печи не регулируются DEC. Они регулируются Агентством по охране окружающей среды США (EPA) в соответствии со Стандартом производительности нового источника (40 CFR 60, подраздел AAA). Для получения дополнительной информации посетите Программу мониторинга соответствия древесных обогревателей EPA (с веб-сайта DEC).

Камины и каминные топки

EPA имеет добровольную программу в отношении каминов и каминных топок.Для получения дополнительной информации посетите Burn Wise Агентства по охране окружающей среды (покидает веб-сайт DEC), программу, которая продвигает важность сжигания правильной древесины, правильным способом, в правильном устройстве.

Подробнее о сжигании древесины в жилых помещениях:

Другая перспектива: экологичность с котлами, работающими на альтернативном топливе

«Экологичность» — обеспечение термической эффективности и энергоэффективности
— это новое модное слово, и много пишется о том, как паропроизводящая промышленность
должна стать экологичной.Тем не менее, паропроизводящая промышленность
работает над этим в течение многих лет, разрабатывая чистую угольную технологию
и котлы, работающие на биомассе и мусоре. И теперь, когда были обнаружены новые месторождения, которые могли бы обеспечивать
природным газом более чем на 100 лет, возможно, настало время
воскресить газовый котел и запустить целую новую линейку парка котлов
.

Стандарты
, недавно предложенные Агентством по охране окружающей среды США (EPA)
, и новые более строгие федеральные правила выбросов скоро потребуют, уже с
2012 года, более жесткие и более строгие правила в отношении того, что выходит из дымовых труб
нашей страны.Это заставляет коммунальные предприятия устанавливать дополнительное оборудование для загрязнения воздуха
на свои существующие парогенераторные котлы и искать экологически чистые альтернативные способы сжигания топлива
.

К счастью,
уже существуют конструкции котлов, которые могут сжигать альтернативные виды топлива, такие как отходы
(мусор), древесина и биомасса. Технология также существует в конструкции
с псевдоожиженным слоем, альтернативном методе сжигания твердого топлива, такого как уголь. Хотя большинство
новостей о переходе на экологию касается газовых турбин, ветряных турбин, солнечных батарей
и ядерной энергии, эти варианты энергии (за исключением ядерной энергии
) производят менее 10 процентов в мегаваттах по сравнению с существующей альтернативой
топливные котлы проектируются сегодня.

Котлы, работающие на альтернативном топливе
, были разработаны еще в 1972 году, отчасти из-за роста затрат на утилизацию отходов на свалках на
, принятия Закона о нормативной политике №
от 1978 года и увеличения спроса на электроэнергию №
в США. Соединенные Штаты. Каждый из этих котлов на альтернативном топливе имеет
основных компонента ранее разработанных котлов, таких как экономайзеры, барабаны и
трубок пароперегревателя. Производители котлов модифицировали только оборудование для подачи топлива
или модифицировали основные части котла, чтобы обеспечить перекачку
дополнительного воздуха или золы или самого топлива.

Мусор и биомасса в качестве топлива

Котлы, сжигающие мусор, древесину или биомассу
(обрезки виноградной лозы, листья, травы, бамбук, сахарный тростник или жмых) имеют ту же базовую конструкцию
, что и энергетические отопительные котлы и промышленные котлы, сжигающие уголь
. Однако эти «отходы в энергию». котлы были модифицированы до
с учетом особенностей сжигания мусора.

Тип
мусора, древесины или биомассы различается в зависимости от времени года, полусферического расположения
и от того, находится ли котел в жилом или городском районе
.Само топливо также будет варьироваться в зависимости от того, сколько в нем содержится пластика, бумаги, картона,
листьев, травы и дерева, возможно, также в зависимости от времени
года (например, осень может принести больше листьев).

Существует
два основных метода сжигания мусора: при массовом сжигании отходы используются в том виде, в котором они были получены
, в то время как в подготовленных отходах или топливе, полученном из отходов (RDF), используются отходы, которые
были отделены и отсортированы, а оставшийся непереработанный материал идет
к котлу. В мире насчитывается более 1600 типов котлов, эксплуатируемых в
году.

Первый котел, работающий на RDF, №
был введен в эксплуатацию в 1979 году в Акроне, штат Огайо. Эти котлы
требуют очень контролируемой подачи топлива для хорошего сгорания и для поддержания
минимального количества выбросов CO и NO x . Среди других специфических отличий
от обычного угольного котла, этим котлам
также требуется очень специфическая подача воздуха для правильного сгорания. Например, мусор
обычно содержит большое количество летучих (горючих материалов), что требует подачи
большого количества дополнительного воздуха в зону печи, где происходит сгорание
.Эти котлы могут добавлять до 30 процентов дополнительного воздуха
для поддержания надлежащего горения. Эти котлы, работающие на «отходах в энергию», производят мало
CO, NO x или ртути, но могут удалить много летучей золы из дымовых труб
, если не контролировать их должным образом. Для очистки отработанного газа от летучей золы требуются электрофильтры и рукавные фильтры
.

Котлы с псевдоожиженным слоем

Котлы с псевдоожиженным слоем намного более уникальны по конструкции
. Хотя газификация существует с 1920-х годов, ее использование в качестве альтернативного метода сжигания топлива для выработки электроэнергии началось в
конце 1970-х годов.В котле с псевдоожиженным слоем используется процесс, при котором твердое топливо
суспендируется в восходящем потоке газа или воздуха в нижней части установки.
Горящее топливо существует в жидком состоянии, которое имеет высокую теплопередачу, но
снижает выбросы.

В процессе сжигания котла с псевдоожиженным слоем топливо
(уголь) смешивается с воздухом. Уголь измельчается до размеров менее 1/8 дюйма (в типичном пылеугольном котле
используется уголь, измельченный до дюйма). Затем топливо
подается в нижнюю топку, где температура слоя поддерживается на уровне около
1500 ° F.Воздух вводится в слой, и поток воздуха и топлива регулируется
для сохранения желаемого количества тепла. Этот тип чистого угольного котла
(барботажного или циркуляционного) имеет почти на 90 процентов меньше выбросов SO 2 и
NO x , чем обычный угольный котел.

Ренессанс природного газа

Наконец, есть еще один альтернативный вид топлива
, если задуматься о переходе на экологию: природный газ. Котел, работающий на природном газе,
существует уже более 75 лет и является проверенным и эффективным парогенерирующим котлом
.Проект был в основном отложен из-за высокой стоимости природного газа в размере 90 593 штуки по сравнению со стоимостью угля. Однако недавнее открытие природного газа
в Огайо и Пенсильвании (бурение сланцевого газа) может побудить энергетические компании
рассмотреть возможность добавления новых парогенерирующих котлов к своим существующим паркам
. Сообщается, что бурение на сланцевый газ добавит 118 миллиардов долларов к экономическому росту в размере
в следующие 4 года. И это даже без учета добавления новых парогенераторных котлов
к существующим электростанциям!

Большинство производителей котлов
уже имеют конструкцию газового котла.Например, тип
Babcock and Wilcox’s Radiant Boiler El Paso (RBE) имеет паропроизводительность
более 3 миллионов фунтов пара в час, а их меньшие типы PFI и PFT имеют паропроизводительность
, достигающую 800 000 фунтов пара в час. пара в час. Аналогичным образом,
Combustion Engineering Company (ныне ABB) имеет котлы типа R & RR
(сопоставимые с RBE), а также VU-60 (аналогичный PFT), который имеет паропроизводительность
до 1 миллиона фунтов. .пара в час.

Если
количество природного газа в этих сланцевых пластах является точным, у энергетической отрасли
есть опция, которая может производить мегаватты и паропроизводительность
, необходимые для замены существующих угольных котлов новыми экологически безопасными котлами
.Этот вариант может оказаться более рентабельным, чем установка
дорогостоящего оборудования для борьбы с загрязнением воздуха в котлы, средний возраст которых превышает 50 лет.
Сообщается, что электроэнергетика может потратить более 10 миллиардов долларов
в течение следующих 4 лет, чтобы соответствовать текущим федеральным правилам выбросов и стандартам
, предложенным EPA.

Выбор правильного варианта

Понимание ваших возможностей и знание
деталей конструкции котлов и топлива, которое вы собираетесь сжигать, — это только начало
создания энергоэффективного, экологически чистого парогенерирующего котла.Не менее важно помнить, что
не менее важно помнить, что каждый укромный уголок, трещина, открытая поверхность стены, дымоход или воздуховод
, ветровая коробка, труба или открытая труба будут иметь какой-то кирпич, огнеупор
, изоляцию и изоляцию (брил). . Независимо от того, какой тип котла
(на отходах, дровах, биомассе, кипящем слое или природном газе) вы выберете,
он может быть энерго- и термически эффективным только при правильной конструкции и установке
материалов из брила.

Список литературы

Информация в этой статье
получена в основном из открытых источников, без участия каких-либо компаний-производителей котлов
.

Combustion
Engineering, Inc. Combustion Fossil Power. 4-е изд. Combustion
Engineering, Inc., 1991.

Babcock
& Wilcox Company. Steam, его создание и использование. 40-е изд. Babcock
& Wilcox Company, 1992.

Рисунок 1

реальных фактов об угле антрацита

В прошлом глубокая добыча была очень опасным процессом, который использовался для извлечения угля из земли для обогрева наших домов и предприятий.Экономика США использовала его более 180 лет, и это помогло катапультировать нашу нацию к сегодняшнему успеху. Уголь стал двигателем промышленной революции, предоставив энергию, необходимую для наших производственных и сталелитейных компаний, которые производили материалы, необходимые для Первой и Второй мировых войн. В тот момент нашей истории добыча была дешевой, и у нашей страны было много ее в наличии. За долгие годы он заработал плохую репутацию грязного и неэкологичного города, оставив после себя рубцы на 1000 акров земли, которые видны и сегодня.

Совсем недавно, за последние 50 лет, угледобывающая промышленность попала под действие огромного количества федеральных постановлений в области трудового законодательства и защиты окружающей среды. Сегодня к каждой тонне угля прилагается налоговая оценка, чтобы заплатить за пренебрежение окружающей средой в прошлые годы.

Битумный уголь против антрацитового угля

Битуминозный уголь , также называемый «мягким углем». В течение прошлого века это ископаемое топливо было выбрано для сжигания из-за его более низкой стоимости и большей доступности.Не такое чистое горение, он допускает попадание в воздух большего количества загрязняющих веществ и не так безвреден для окружающей среды, как антрацитовый уголь. Теперь сжигание битуминозного угля, включая фильтрацию воздуха и любых выбрасываемых остатков, сделало более дорогостоящим для промышленности, такой как электростанции, продолжение этого процесса, что привело к переходу на альтернативные виды топлива. Это цена, которую мы должны заплатить за создание и поддержание более чистой окружающей среды.

Антрацит Уголь более известен как «каменный уголь».Антрацитовый уголь — это ископаемое топливо с высоким содержанием углерода, которое будет генерировать наибольшее количество тепла из всех доступных ископаемых видов топлива, а низкое содержание серы в антраците делает его чрезвычайно экологически чистым топливом. Новые технологии и изменения в конструкции горелок сделали их использование еще проще. Антрацитовый уголь практически не выделяет дыма или твердых частиц, что является серьезной проблемой для печей на древесном корде и гранулах. Кроме того, он не оставляет остатков креозота в дымоходе, что является потенциальной опасностью пожара, характерной для печей на дровах и гранулах.

Основные характеристики использования антрацитового угля

  1. Весь антрацитовый уголь, используемый в США, производится в Северо-Восточном регионе американскими рабочими.
  2. В настоящее время это самое экономичное ископаемое топливо, доступное в большом количестве и доступное на Земле.
  3. Он сжигает наивысший уровень БТЕ среди всех ископаемых видов топлива, 25 миллионов БТЕ тепла на тонну.
  4. В нем очень низкое содержание серы и летучих веществ по сравнению с другими конкурирующими видами топлива.
  5. Он в основном добывается на поверхности, добывая уголь, который был заброшен из глубоких подземных шахт с помощью экскаваторов-экскаваторов, более известных как открытая добыча.
  6. Вся территория добычи полезных ископаемых мелиорирована и заполнена и регулируется государством.
  7. Экологически чистый, антрацитовый уголь — это ресурс полного цикла. Сжечь в тепле, золу использовать для захоронения уксусной кислоты и удобрений для сельскохозяйственных культур.
  8. Безопасность — это самое безопасное топливо в использовании, обслуживании и сжигании с использованием горелок, не требующих особого обслуживания, и горелок с возможностью самообслуживания. Нет опасений по поводу возгорания дымохода, утечки топлива или газов, и он надежно хранится в течение длительного времени.

Антрацитовый уголь — лучший выбор при рассмотрении вашего следующего отопительного или дополнительного источника тепла.

Антрацит Уголь горит ГОРЯЧЕ, чем другие ископаемые виды топлива.

Все ресурсы, которые сжигаются в качестве топлива или используются для выработки тепла, измеряются британской тепловой единицей, также известной как БТЕ. Их сравнивают друг с другом по количеству энергии, необходимой для выработки 1 000 000 единиц тепла. Антрацитовый уголь — самое горячее горючее топливо по сравнению с наиболее распространенными в использовании.

Пример — Для производства 25 000 000 БТЕ тепла требуется одна тонна антрацитового угля

Антрацитовый уголь / Одна длинная тонна 2200 фунтов = 25000000 БТЕ тепла

Добыча природного газа на 1 021 000 БТЕ / 1000 кубических футов

Нефть Мазут производит 5871390 БТЕ на баррель / 42 галлона

Экологически чище, чем другие ископаемые виды топлива.

Благодаря низкому содержанию серы уголь антрацит практически не выделяет дыма и твердых частиц. Это серьезная проблема для печей на дровах и гранулах. Современные печи для сжигания антрацита, работающие на угле, например, от Leisure Line, спроектированы для более чистого сжигания и могут использоваться в тех районах страны, где дровяные печи ограничены из-за загрязнения воздуха и риска лесных пожаров из-за горящих углей из дымоходов.

Лучший выбор, чем древесные пеллеты для отопления вашего дома или офиса.

Антрацит в среднем составляет 12 500 БТЕ на фунт, древесные гранулы премиум-класса — всего 8 000 БТЕ на фунт. Древесные гранулы производятся из опилок, затем сушатся и прессуются. Существующие источники древесных гранул часто требуют значительных затрат энергии для создания опилок из исходного материала и снижения содержания влаги до 6%. Кроме того, многие типы древесных гранул содержат большое количество креазота, что приводит к очистке типичного устройства для сжигания гранул еженедельно (а иногда даже ежедневно!) Для достижения надлежащей эффективности.Хранение древесных гранул проблематично из-за их чувствительности к влаге. Более высокое теплосодержание антрацита, более низкая стоимость БТЕ, менее частые интервалы технического обслуживания и простота хранения делают его очевидным выбором.

Новые технологии и инженерные разработки сделали его проще в использовании.

Времена неэффективного сжигания печей и вывоза угля лопатой остались в прошлом. Недавно внесенные изменения в конструкцию топки, от автоматического контроля температуры и систем подачи до золоудаления, устранили постоянный мониторинг вашей угольной системы отопления.Средняя печь, заполненная 35 — 50 фунтами антрацитового угля, будет нагреваться равномерно без ухода в течение более 36 часов! Технологии таких компаний, как Leisure Line Stoves, улучшили простые, но важные вещи, такие как легкое и эффективное отопление наших домов.

Это «БЕЗОПАСНЕЕ», чем традиционные печи на дровах и пеллетах, в том числе на нефти и газе.

Дровяные печи и печи на гранулах требуют постоянного контроля, особенно если они используются не только для дополнительного отопления.Опасность возгорания креозота только возрастает, чем дольше вы пренебрегаете надлежащим обслуживанием дымохода или вентиляционной системы. Потеря контрольной лампы и последующие утечки газа — обычное и опасное явление, а утечка масла опасна для вашего дома и окружающей среды. А теперь сравните это с другой формой дополнительного отопления, которая практически не представляет риска… Антрацитовый уголь.

Это более экономично, чем другие альтернативные источники топлива.

Отапливаете ли вы свой дом, офис, больницу, пожарную часть или теплицу, вы сэкономите тысячи долларов в год, выбрав антрацитовый уголь для следующих инвестиций в отопление.Кроме того, установка и обслуживание обходятся дешевле, чем другие виды отопления. Печь или печь на антрацитовом угле от Leisure Line Stoves значительно более экономична, чем кордная древесина, пеллеты, газ, керосин, пропан и масло в качестве альтернативного источника топлива.

Чем отличается антрацитовый уголь от других видов топлива?

Каждый день антрацитовый уголь оказывается экономичным способом обогрева вашего дома или офиса. Поскольку его стоимость на БТЕ является самой низкой из самых популярных видов топлива, установка нового источника топлива или переход на угольный источник антрацита от Leisure Line Stoves — это разумный путь.Добавьте к этому положительное воздействие на окружающую среду, которое добыча антрацита оказывает на ваше сообщество, и вы не найдете лучшего способа сэкономить на счетах за отопление. В то же время вы будете знать, что помогаете сберечь другие ресурсы, которые не так экономичны в использовании или в таких обильных запасах, как антрацитовый уголь.

Ответственная доступная энергия

Антрацитовый уголь экологически безопасен и добывается на земле, которая полностью восстанавливается и восстанавливается после добычи.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
