Приспособления для заточки цепей Stihl — 100 ПИЛ
Как правильно заточить пильную цепь самостоятельно.
Не секрет, пильные цепи при работе бензо/электропил
Ручная заточка цепей очень эффективна. Производится непосредственно на пиле. Для удобства можно закрепить шину пилы с помощью струбцины на твердом основании.
Пильные цепи крючкового типа (а это подавляющее большинство пильных цепей) затачиваются круглым напильником. Диаметр напильника выбирается в соответствии с параметрами цепи. Это может быть 3,2мм, 4,0мм, 4,8мм, 5,2мм, 5,5мм. *
При заточке желательно контролировать:
-
Угол заточки режущей кромки зуба. Как правило, 25/30/35 градусов для соответствующего типа цепи, 10 градусов для цепей продольного пиления.
Угол наклона напильника относительно горизонтали. Обычно напильник нужно располагать строго горизонтально, но есть цепи с желательным наклоном 10 градусов.
-
Высоту положения напильника относительно режущих кромок цепи.
-
Высоту ограничителя относительно режущей кромки зуба.
Как это контролировать? Для этого существуют специальные шаблоны и приспособления для заточки. Как правило они подходят для определенных цепей и используются с напильниками соответствующих диаметров.
Шаблоны бывают в виде специальной планки в которую устанавливается напильник с ручкой, в виде направляющей, которая устанавливается на пильную шину и является направляющей опорой для напильника. Выпускаются и более сложные системы.
Очень качественные приспособления для ручной заточки изготавливают STIHL, Husqvarna, Oregon. Какой шаблон удобнее и эффективнее? Попробуйте сами в нашем Тест-Центре.
* Перечень используемых диаметров напильников не полный.
Приспособления для заточки цепей Stihl
- Напильник круглый 4,8мм .325″ 5605 734812Напильник круглый 4,8мм для цепей .325″ 1,3-1,6мм. Регулярная заточка цепи позволяет продлить срок службы инструмента и гарантировать качественную работу. Круглый напильник для заточки цепей, может использоваться для правки режущих зубьев при обслуживании. Этот инструмент удобен при снятии заусенцев и обработки скошенных и вогнутых режущих поверхностей. Для заточных наборов и зажимных державок , без рукоятки.
- Напильник круглый 3,2 мм 1/4″ PM3 56057713206Напильник круглый 3,2 мм для цепей 1/4″ 1,1мм РМ3. Регулярная заточка цепи позволяет продлить срок службы инструмента и гарантировать качественную работу. Круглый напильник для заточки цепей, может использоваться для правки режущих зубьев при обслуживании. Этот инструмент удобен при снятии заусенцев и обработки скошенных и вогнутых режущих поверхностей. Для заточных наборов и зажимных державок , без рукоятки.
- Напильник круглый 4,0мм 3/8″ PM и PMN 56057734012Напильник круглый 4,0мм для цепей 3/8″ 1,1-1,3мм PM, 1/4″ 1,3мм RM. Регулярная заточка цепи позволяет продлить срок службы инструмента и гарантировать качественную работу. Круглый напильник для заточки цепей, может использоваться для правки режущих зубьев при обслуживании. Этот инструмент удобен при снятии заусенцев и обработки скошенных и вогнутых режущих поверхностей. Для заточных наборов и зажимных державок , без рукоятки.
- Напильник круглый 5,2мм 3/8″ 56057735212Напильник круглый 5,2мм для цепей 3/8″ 1,5-1,6мм. Регулярная заточка цепи позволяет продлить срок службы инструмента и гарантировать качественную работу. Круглый напильник для заточки цепей, может использоваться для правки режущих зубьев при обслуживании. Этот инструмент удобен при снятии заусенцев и обработки скошенных и вогнутых режущих поверхностей. Для заточных наборов и зажимных державок , без рукоятки.
—Бесплатная подготовка к эксплуатации
- Напильник круглый 5,5 мм .404″ 56057735512Напильник круглый 5,5 мм для цепей .404″ 1,6мм. Регулярная заточка цепи позволяет продлить срок службы инструмента и гарантировать качественную работу. Круглый напильник для заточки цепей, может использоваться для правки режущих зубьев при обслуживании. Этот инструмент удобен при снятии заусенцев и обработки скошенных и вогнутых режущих поверхностей. Для заточных наборов и зажимных державок , без рукоятки.
- Напильник плоский 150мм 08142523356Напильник плоский 150мм. Для прецизионной обработки ограничителей глубины реза. Длина 150 мм.
—Бесплатная подготовка к эксплуатации
- Набор по уходу за режущей гарнитурой (калибры) 00000071016Набор по уходу за режущей гарнитурой (калибры). Для определения шага цепи и звёздочки, а также толщины ведущих звеньев и ширины канавки на направляющей шине. Состоит из — контрольных калибров 0000 893 4105/ 0000 893 4101 и калибра 1110 893 4000
—Бесплатная подготовка к эксплуатации - Оправка для заточки 00007509900Оправка для заточки. Приспособление для заточки цепей напильником. С двумя удерживающими магнитами, которые прикрепляются к шине. Линии (30°/35°) на оправке помогают обеспечить равномерное движение и правильное направление напильника при заточке цепи.
—Бесплатная подготовка к эксплуатации
- Заточной набор d3,2мм для 1,4″ 56050071000Заточной набор d 3,2мм для цепей 1/4″ 1,1мм РМ3. Состоит из зажимной державки с круглым напильником, плоского напильника и калибра в прочном футляре.
- Заточной набор d4,0 мм для 3/8″ PM 56050071027Заточной набор d 4,0мм для цепей 3/8″ 1,1-1,3мм PM, 1/4″ 1,3мм RM. Состоит из зажимной державки с круглым напильником, плоского напильника и калибра в прочном футляре.
—Бесплатная подготовка к эксплуатации
- Заточной набор d4,8 мм для 325″ 56050071028Заточной набор d 4,8мм для цепей .325″ 1,3-1,6мм. Состоит из зажимной державки с круглым напильником, плоского напильника и калибра в прочном футляре.
- Заточной набор d5,2 мм для 3/8″ 56050071029Заточной набор d 5,2мм для цепей 3/8″ 1,5-1,6мм. Состоит из зажимной державки с круглым напильником, плоского напильника и калибра в прочном футляре.
—Бесплатная подготовка к эксплуатации
- Заточной набор d5,5 мм для .404″ 56050071030Заточной набор d 5,5мм для цепей .404″ 1,6мм. Состоит из зажимной державки с круглым напильником, плоского напильника и калибра в прочном футляре.
—Бесплатная подготовка к эксплуатации
- Инструмент для правки шины + напильник 56057734400Инструмент для правки шины + напильник. Инструмент для чистки направляющей шины. Эргономичная пластиковая с плоским напильником (100х22мм) из закаленной инструментальной стали.
- Зажим напильника 4,0 мм 3/8″ PM 56057504303Практичный инструмент для быстрой заточки режущих зубьев и ограничителей глубины реза без отрыва от работы. Идеально подходит для применения от случая к случаю. Для пильных цепей c шагом 3/8″ 1,1-1,3мм PM, 1/4″ 1,3мм RM
—Бесплатная подготовка к эксплуатации
Приспособления для заточки цепей Stihl в интернет-магазине Садтех24 с доставкой по Москве и России. Купить по выгодной цене любой из 41 товаров из категории пилы stihl.
По всем вопросам звоните по телефону: +7(495)055-17-24.
Заточка цепей бензопил на станках и напильниками своими руками
Применение бензопил позволяет проводить изменение размеров и формы древесины и других материалов. Режущим элементом бензопилы является цепь, которая движется с большой скоростью во время работы. На цепи расположены лезвия, геометрия которых обуславливает быстрое резание. Со временем цепь затупляется, и нужно заточить зубья. Заточка цепи – процедура, которую можно выполнить самому, так как она не сложнее, чем заточка иного режущего инструмента. Единственным условиям проведения заточки можно назвать использование специальной конструкции. Это связано с тем, что созданный зуб имеет необычную геометрию: состоит из двух режущих кромок, угол создается при помощи боковой и верхней плоскости. Особая сложность заточки заключается в том, что верхняя поверхность имеет угол относительно линии движения цепи, который следует выдерживать с большой точностью.
Заточка цепи бензопилы на станкеКогда нужно проводить работу?
При интенсивном использовании бензопилы заточка проводится довольно часто, зачастую несколько раз за один день. Особое внимание следует уделять тому, что встреча цепи с грунтом значительно ускоряет процесс. Поэтому бензопилы нужно использовать так, чтобы исключить вероятность соприкосновения цепи и грунта. После нескольких соприкосновений стружка будет очень мелкой, а цепь будет углубляться в материал незначительно.
При рассмотрении подобного вопроса можно отметить: чем чаще приходится точить цепь бензопилы, тем меньший слой металла снимается. Также если часто точить, то срок службы режущего элемента бензопилы значительно увеличиться. Главным условием можно назвать правильное выполнение работы, если ее делать своими руками. Правильно выполнить процедуру можно только при условии, если есть специальный станок.
Признаком того, что режущий элемент ручной бензопилы притупился можно назвать значительное усилие подачи. Правильно проведенная заточка цепей определяет значительное уменьшение показателя усилия подачи, то есть бензопилы входят легко при небольшом нажатии. Еще одним признаком необходимости проведения заточки цепей можно назвать получение очень мелкой стружки.
Проведение заточки бензопилы при появлении рассматриваемых признаков обязательно. Заточка цепей проводится для того, чтобы снизить сильно напряжение в теле, уменьшить показатель циклической нагрузки, расход топлива. Также если не точить зубья цепей вовремя есть вероятность повышения износа всех узлов, вследствие этого происходит сокращений срока службы ручной бензопилы.
Особенности геометрии
Для того чтобы правильно точить своими руками, даже если используется станок, следует знать геометрию зуба. К его составным элементам относится:
- Лопатка.
- Основное звено.
- Ограничитель глубины.
При этом лопатка зуба состоит из следующих элементов:
- Торцевое лезвие.
- Верхнее лезвие.
Точить правильно своими руками нужно с учетом того, что торцевое и верхнее лезвие должны быть расположены правильно относительно друг друга для обеспечения наилучших показателей резания. Спинка зуба формирует определенный угол верхнего лезвия. Подобный угол формируется для врезания лезвий в материал. Точить своими руками следует также с учетом того, что назад лопатка имеет сужение – эта конструктивная особенность формирует угол торцевого лезвия. Он создается для обеспечения бокового обрезания стружки.
Зуб цепи бензопилы
Поверхность скольжения и торцевая часть лезвия формирует передний угол. В данном случае угол имеет фиксированное значение, оно варьирует от 60 до 85 градусов.
Если точить зубья своими руками стоит учитывать, что именно верхнее лезвие является главным, а угол, образованный им – наиболее важный угол.
Подводя итоги при рассмотрении вопроса особенностей геометрии отметим, что угол заточки может изменяться в зависимости от условий применения. К основному правилу, которое следует соблюдать, если точить зуб своими руками, можно отнести следующее: чем выше показатель угла, тем больше производительность бензопилы, но уменьшение показателя обеспечивает большую плавность хода лезвий, снижение вибрации и увеличение срока службы. Точить стоит с учетом того, что показатель должен находиться в пределах от 25 до 35 градусов. Исключением можно назвать вариант исполнения лезвия, которое предназначено для продольного распила – 10 градусов выдерживают многие производители режущего элемента бензопилы.
Конструкция пилы
Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.
Кстати, правильнее будет называть режущий инструмент бензопилы – пильной цепью.
Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.
Устройство бензопилы
Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.
Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.
Почему происходит затупление инструмента
Каждая бензопила обладает определенным периодом стойкости. Так называют время от начала работы новым инструментом, до приведения его в неработоспособное состояние.
Разрушение или износ режущего инструмента, предназначенного для работы по дереву, происходит из-за воздействия набора сил, возникающих в процессе резания. Одна из ключевых – это сила трения. Затупление пильной цепи происходит из-за длительной работы, из-за использования бензопилы не по назначению
Размер износа может быть определен как показатель веса, измеряемого в миллиграммах. Износ – это параметр, который показывает изменение характеристики формы и размеров режущего лезвия. Изменение геометрических параметров, которые происходят в ходе резания, и при этом отсутствует линейный износ, называют затуплением.
Существуют параметры, на основании которых выносят решение о возможности дальнейшей эксплуатации инструмента. В частности, при обследовании зубьев пильной цепи необходимо обратить внимание на кромки передней и задней поверхности, высоту лезвия, на площадь износа. Если они пребывают в неудовлетворительном состоянии, это значит, пришло время выполнять заточку бензопилы.
К признакам того, что пила потеряла остроту можно отнести следующие:
- Уменьшение размера стружки.
- Использование большего усилия при выполнении работы.
Когда нужно проводить заточку и как об этом узнать
После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.
Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.
Затупившаяся цепь бензопилы
Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.
Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.
Напильник
Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:
- Напильник круглый, имеющий державку необычного вида.
- Плоский напильник, необходимый для регулирования ограничения глубины.
- Крючка.
- Специального шаблона.
Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.
Углы наклона при заточке напильником
К правилам проведения работы можно отнести:
- Делать следует одинаковое количество движений.
- Нужно контролировать силу давления на поверхность во время ее обработки.
- Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.
При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.
Применение специальных станков
Не всегда можно использовать ручной инструмент с шаблоном. К примеру, если режущая кромка во время работы соприкоснулась с грунтом, есть вероятность ее деформации. В этой ситуации применяется специальный станок.
Станок бывает двух видов:
- Механический.
- Электрический.
Механический станок имеет конструкцию, которая выглядит как лучковая пила, но с круглым напильником. Применять станок можно для выравнивания показателя длины всех кромок, для восстановления правильной геометрии. Рассматриваемый станок имеет сложную систему установки параметров обработки. Заточка выполняется примерно 2-3 движениями, после чего станок устанавливается на новое место.
Электрический станок прост в использовании. Специальная система настроек позволяет правильно позиционировать обрабатываемую поверхность, а также подвести диск с высокой точностью. Некоторые модели имеют автоматическую систему зажима тисков на момент опускания диска. Стоимость электрического варианта исполнения несколько выше, но при этом значительно повышается производительность, можно добиться наиболее точного результата.
Руководство по заточке пильных цепей Stihl в формате PDF
Как правильно заточить цепь бензопилы своими руками. Пошаговая инструкция
Приведение цепи в рабочее состояние имеет свои особенности. Они определяются конфигурацией зуба. В нее входят две кромки, расположенные – одна в верхней части, а другая в нижней. Причем кромка расположенная к верху, обладает уклоном под заданным углом. По сути, зуб и по геометрии, и по принципу работы похож на лезвие от столярного рубанка.
Схема заточки цепи вручную
Для грамотной заточки, мастер должен понимать устройство зуба.
Параметры зубьев
Конструкция зуба состоит из:
- основания;
- лопатки;
- ограничителя.
На лопатке сформировано две режущих кромки, одно размещено по горизонтальной плоскости, другое под углом. Для получения требуемых параметров лезвия затачивают под углом, указанном в технических условиях. Передний угол затачивают в диапазоне от 60 до 85 °.
Задний угол показывает наклон верхнего лезвия назад. Он лежит в диапазоне от 50 до 60 °. Лезвие расположенное сверху считают основным, задний угол в этой конструкции очень важен. Его трудно промерить, при выполнении правил заточки и соблюдения геометрических параметров он формируется в указанном диапазоне.
Зубья
Углы затачивают в зависимости от использования инструмента. Главное правило – чем угол больше, тем больше эффективность при обработке мягкого дерева, чем меньше угол, тем проще эксплуатация пилы с твердым деревом. Т. е. улучшается плавность хода и происходит понижение вибрации инструмента.
Между тем, следует избегать ситуации затачивания угла больше 35 и меньше 25 °. Это правило не относится к цепям продольного реза.
Углы изменяют при правке инструмента. Они оказывают важное воздействие на режущие параметры, поэтому необходимо тщательно исполнять все технические требования.
Что понадобится для заточки пилы в домашних условиях?
Цепь затачивают и дома. Существует два варианта выполнения этой работ. Первый способ предусматривает использование напильника. Второй способ предусматривает применение станка.
Снятие цепи с бензопилы
У каждой модели пилы могут быть свои особенности при демонтаже пилы. Перед началом этой операции необходимо тщательно ознакомится с руководством по эксплуатации.
Советы и рекомендации как заточить бензопилу в домашних условиях
Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.
youtube.com/embed/qCs7Q4eGQqE?feature=oembed» frameborder=»0″ allow=»autoplay; encrypted-media» allowfullscreen=»»/>
Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.
Заточка на станке
- Станок для заточки цепей бензопил
- Заточка цепи бензопилы станком
Станки этого типа, мастера, можно изготовить самостоятельно, взяв за основу конструкции привод от ножной швейной машинки. Применяя ременную передачу и шаблон допустимо обработать одну, а потом другу режущую кромку.
Технические особенности точильного процесса
Операция заточки осложняется тем, что на зубьях находится большое количество режущих кромок, размещенных в разных плоскостях и имеющими разные углы заточки. Во время затачивания зубьев необходимо совершать одно и тоже количество движение, при этом необходимо выдерживать одно и тоже усилие нажима. В результате, все зубья будут получать однотипную заточку.
И еще, если пильная цепь подвергается затачиванию больше чем 4 или 5 раз, то необходимо уменьшить ограничитель глубины.
Заточка цепей для бензопилы быстро и качественно
Рубрика: Электроинструменты Опубликовано 02.04.2020 · Комментарии: 0 · На чтение: 2 мин · Просмотры:Post Views: 5 107
С заточкой цепей для бензопил приходится иметь дело многим домашним мастерам. Чаще всего эти действия приходится выполнять вручную напильником по шаблону. Работа утомительная, с большой затратой времени. Приспособления для ручной заточки цепи не всегда даю желаемый результат, особенно у начинающих пользователей бензопил.
Существует немало приспособлений, позволяющих быстро выполнить заточку цепи. В недавней статье «Как заточить цепь бензопилы за пару секунд» приводился пример такого приспособления. Правда, читатели раскритиковали его и дали в комментариях негативную оценку, хотя никто на практике не воспользовался данным устройством.

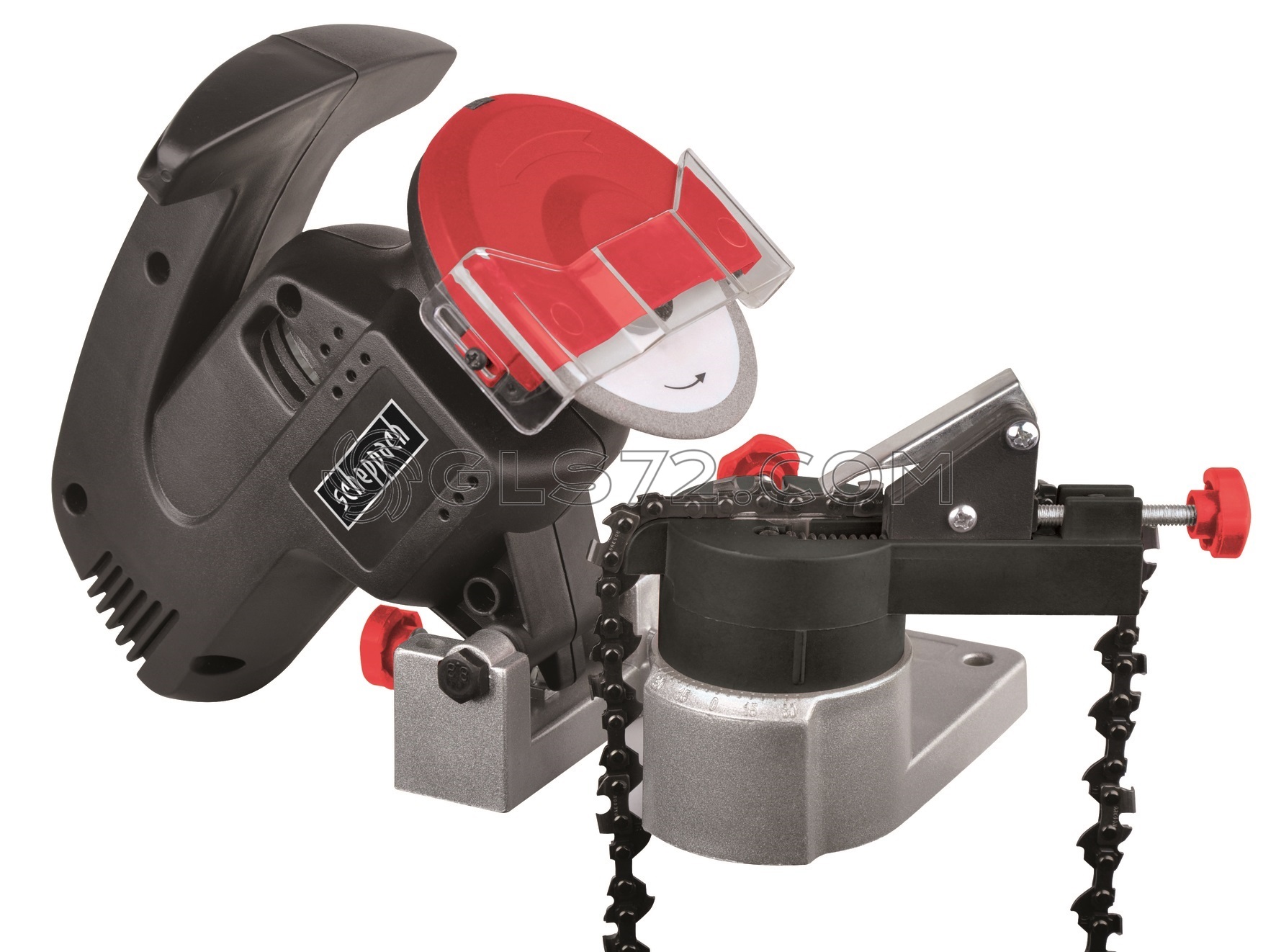

Существуют электрические заточные устройства. В этой статье рассмотрим три автономных электрических инструмента для быстрой заточки цепей. Все эти приспособления позволяют затачивать цепь, не снимая ее с шины. Надеюсь, что эта статья поможет вам выбрать наиболее подходящий инструмент для вашей бензопилы.
Dremel 1453 — недорогое приспособление для заточки цепной пилы
Потребуется всего несколько минут, чтобы заточить цепь, используя угломер и набор заточных камней. В набор входят три заточных камня разных размеров, подходящие для большинства пильных цепей. Комплект предназначен для гравера Dremel.
Работать с ним очень просто. Выбирается камень нужного диаметра и вставляется в патрон. Затем визуально устанавливается угол заточки.
Точность превыше всего
Работает от любого автономного источника питания напряжением 12В. Закрепляется непосредственно на шине бензопилы. Потребуется несложная регулировка точильного камня относительно зуба пильной цепи. В комплект входит алмазный точильный камень. С таким инструментом вам будет обеспечена быстрая и точная заточка цепи.
Портативный электрический инструмент для заточки цепи
Это довольно популярный инструмент для заточки цепей для бензопил. Как следует из его названия, он также работает от электричества. Устанавливается непосредственно на шину бензопилы. Предназначен для профессионального использования. Портативная электрическая точилка для бензопилы сделает работу очень быстро и сэкономит вам много времени. Питание осуществляется от аккумулятора 12 В.
Post Views:
5 107
Cmi станок для заточки цепей бензопил
Есть у меня цепная пила Makita.
Уже довольно старая.
Не особо часто ей пользуюсь, но иногда приходится.
Раньше, когда у нее тупилась цепь, я просто покупал новую. ))
Но цепей накопилось 4 штуки, и я решил что пора бы уже научиться их точить. )
Часто бываю в OBI, и там все время на глазах их электрическая точилка CMI, очень часто на нее скидки и акции — типа 999р вместо 1999р.
Но я не понимал как ею пользоваться, да и читал что лучше точить вручную напильником в заточном устройстве, поддерживающим заданный угол, и цепи типа так на дольше хватает — вручную меньше сточишь.
Вот такое у них было итальянское устройство:
Оно крепится зажимом на шину пилы, на шкале устанавливается угол заточки.
Оказалось что напильник в комплект не входит и стоит еще +550р
Есть совсем дешевые точилки — обойма с напильником и шаблон за 300р, но они не позволяют соблюдать нужный угол, поэтому не рассматривались.
Есть дорогие станки 10 000р и более — дешевле новые цепи покупать! )
В то же время, в очередной раз электрическая точилка стала стоить 999р! ))
Обнаружил просто шикарное видео про работу с этой точилочкой:
Все это выглядит гораздо удобнее, чем крепления на шину и ручные подпиливания.
Производитель: CMI
Код производителя: 1368558
Тип товара: Прочая техника для сада
Описание
Электрическая точилка для пил бренда CMI предназначена для быстрой и точной заточки пильных цепей разных модификаций. Аппарат рассчитан на использование в быту и в небольших мастерских. Состоит из станины, электропривода мощностью 180 Вт, регулирующих, удерживающих и направляющих приспособлений, электропривода, защитной крышки, крепежа. Затачивание производится с помощью вращающегося с большой скоростью абразивного круга, закрепленного на валу электроприводного устройства (до 6300 об/мин). Подключается точилка к однофазной сети 220 В 50 Гц.
Характеризуется компактной конструкций и небольшим весом (2 кг). Закрепляется на слесарном столе или другом надежном и жестком основании. Точильный круг обеспечивает острую равномерную заточку звеньев низкопрофильной пильной цепи со значением угла заострения в диапазоне +35 и -35 градусов. Во время работы точилки CMI обеспечивается высокий уровень защиты от поражения электричеством (класс защиты II).
Вместе с аппаратом для заточки поставляются точильные диски (2 шт.), крепежная фурнитура (винты М8х45), регулируемый упор заготовки, крепежная гайка, руководство по эксплуатации. Изделие помещено в защитную упаковку.
Затачивать разрешается только стационарно установленным аппаратом. При работе соблюдать предписанные правила безопасности.
быстрота и точность затачивания пильной цепи,компактность конструкции точилки,низкий уровень шума и вибрации,надежность и долговечность.
Подробное описание
Точилка электрическая для пил CMI — компактный аппарат, состоящий из станины, электропривода мощностью 180 Вт, направляющих и удерживающих приспособлений, крепежа и защитной крышки. Инструмент остро затачивает пильные цепи разных модификаций с помощью абразивного круга, вращающегося со скоростью до 6300 оборотов в минуту. Точилка работает от однофазной сети 220 В 50 Гц.
Преимущества
— Высокий уровень защиты от поражения электричеством.
— Быстрота, равномерность и точность затачивания.
— Небольшой вес и компактный размер.
— Низкий уровень вибрации и производимого шума.
Комплектация
В комплект поставки входят два точильных диска, крепежная фурнитура, регулируемый упор заготовки и крепежная гайка.
Область применения
Точилка применяется в быту, приусадебных хозяйствах и небольших мастерских. Аппарат закрепляется на жестком основании, например, слесарном столе, и обеспечивает равномерную заточку звеньев низкопрофильной пильной цепи с углом заострения от +35 до -35 градусов.
Товары по брендом CMI разрабатываются специально для сети ОБИ. Качество продукции контролируется на всех этапах производства.
Размеры и вес (брутто)
Страна производства: | КНР |
Инструкции
Инструкции
Технический паспорт
Похожие товары
Прибор для заточки пильных цепей LUX-TOOLS
Доставка онлайн-заказов
Товары, заказанные в интернет-магазине ОБИ, доставляются по Казани и в пределах 50 км от черты города. Стоимость доставки автоматически рассчитывается при оформлении онлайн-заказа, исходя из веса товара и зоны доставки.
Минимальная сумма заказа для бесплатной доставки:
Доставим Ваш заказ бесплатно, если адрес доставки располагается в первой зоне доставки онлайн-заказов, а также:
- >3 000,00 ₽ — для заказов весом до 5,0 кг
- >7 000,00 ₽ — для заказов весом до 30,0 кг
Курьерская служба доставляет малогабаритные заказы (весом до 30 кг) до дверей покупателя, крупногабаритные — до подъезда (калитки, ворот) дома. Доставка включает бесплатную выгрузку товаров из машины и их перенос в пределах 10 м.
Дата и время доставки
Доставка на следующий день возможна при размещении заказа до 18:00. Вам будет предложен на выбор один из двух 7-часовых интервалов доставки:
- — с 10:00 до 16:00
- — с 15:00 до 22:00
Если вы хотите сократить период ожидания, за дополнительную плату можно выбрать один из 3-часовых интервалов доставки:
- — с 10:00 до 13:00 +250,00 ₽.
- — с 13:00 до 16:00 +200,00 ₽.
- — с 16:00 до 19:00 +200,00 ₽.
- — с 19:00 до 22:00 +250,00 ₽.
Перенос даты и изменение временного интервала доставки возможно не позднее, чем за 24 часа до согласованной ранее даты и времени.
Подробнее ознакомиться с условиями работы курьерской службы можно в разделе Доставка интернет-заказов.
Вместе с этим товаром покупают
Семена сидераты Gardenzone Горчица белая 750 г
Муравьин Грин Бэлт 10 г
Перчатки рабочие х/б с ПВХ черные 10пар 10кл
Мешок для мусора пропилен ПСМ в упаковке 10 штук 55Х95 см
Ограничитель открывания окон PALLADIUM белый 5 делений
Леска для триммеров Звезда LUX 2.4 мм x 15 м
Укроп обильнолистный Поиск 3гр
Мешок для мусора ПСМ полипропиленовый 55 х 95 см
Редис ПОИСК 18 дней 3 гр
Ручка оконная PALLADIUM ПВХ с винтами белая
Насадка-отвал снег LUX
Точилка для сверл CMI 3 — 12 мм
Скамья садовая Радужная
Набор оснастки BOSCH X-line 54 предмета
Культиватор электрический LUX-TOOLS E-BH-1400/43
Диск шлифовальный LUX-TOOLS 3.2 мм
Чехол-укрытие для садовой мебели 200х75х40 см
Чехол-укрытие для гриля 70×90 см
Чехол-укрытие для садовой мебели 66x66x80 см
Набор ножей OBI раздвижные строительные 8 шт
Герметик Soudal высокотемпературный
Набор оснастки BOSCH X-Line 33 предмета
Уголок крепежный LUX-TOOLS оцинкованный 20х115х80 мм 8 шт
Отзывы (15)
- 5 (13)
- 4 (1)
- 3 (0)
- 2 (0)
- 1 (1)
Уже купили этот товар? Расскажите, что вы о нем думаете.
„Нам важно ваше мнение!“
- Сортировка:
- по дате
- по полезности
- Положительные
- Отрицательные
Дмитрий Владимирович ( 12. 09.2019)
точилка для цепи
Достоинства:  приятная цена по акции.проста в использовании.люфты не мешают.инструкция не нужна всё понятно.
Недостатки:  если не нравится попробуйте напильник
рабочее бюджетное изделие.зануды пусть ищут свой идеальный станок.
3   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Хорош и дешёв!
Приобрел по акции 999р. Очень прост в использовании, посмотрел 5минут видеообзор в ютуб и без проблем наточил две цепи, по 10-15 минут на каждую. Очень понравился. Рекомендую!
2   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Алексей М. ( 30.08.2019)
Точилка для цепи
Достоинства:  Очень хорошая вещь, свои деньги
Недостатки:  Практически отсутствуют
Отличная точилка для цепи,есть запасной заточной круг в комплекте,на такой дешёвый товар ещё и гарантия два года-фантастика.Цепь после заточки как новая,дубовые брёвна пилит на ура,покупкой доволен.
2   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Точилка CMI
Достоинства:  Соотношение цена — качество
Недостатки:  За такие деньги недостатков НЕТ !
Три заточки цепи на рынке, зуба НЕТ ! Больше точить нечего, покупайте новую. (По затратам — Это уже цена точилки!) . Последняя заточка требовала укоротить зуб глубины пиления (ещё + к цене),да и «мастер» не всегда Вас ждёт ! Если у Вас нет места для аппарата, подарите брату, другу , рукастому соседу . и цепь будет всегда заточена! Точилка — это наждак, а он умеет точить многое : свёрла, ножи, стамески . и даже коньки! Не забывайте одевать очки, глаза слишком дороги ! Купил давно, пользуюсь, доволен. Выбор за Вами! Удачи!
16   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Пусть и не мечта, но давняя хотелка сбылась.
Достоинства:  Не дорого и функционально.
Недостатки:  Создается впечатление не слишком качественного изделия
Информация о скидках в Оби подкупили. Посмотрел комментарии, почитал мануал. Инструкция, справедливо ругаемая в отзывах ужасна. Разобраться в работе с точилкой труда, тем не менее , не составило. Купил, собрал устройство, наточил цепь. Результат очень впечатлил. Люфты в точилке явно присутствуют, но результат полностью меня удовлетворил. Остается надеяться на надежность и простую конструкцию.
6   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Жаль 2 не взял !
Достоинства:  Все офигенно
Недостатки:  Небольшой люфтик в креплении к станине , не принципиально в работе
Единственное , что хотел добавить к предыдущим отзывам : так это , откуда руки должны расти у чела ниже по комментариям , у которого после заточки цепи , она ушла на выброс . Плохому танцору и бацилы мешают ! Покупайте и не парьтесь , напильники только для леса .
0   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Александр Алексеевич ( 28.10.2018)
точилка — что надо
Достоинства:  добротно сделана, стпанина для цепи сделана из металла, что увеличивает срок службы и улучшает работ
Недостатки:  не информативная инструкция (без ютюба трудно разобраться)
сама точилка, когда РАЗБЕРЁШЬСЯ в её работе, позволяет с лёгкостью и высокой производительностью производить заточку цепей для пилы. Все углы выставляются корректно, работать легко и просто. Качество достаточно высокое, а цена в ОБИ, где я её покупал, очень не высока. Купил себе, подарил товарищу, на день рождения; в общем, советую
5   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
С предназначением справляется
Достоинства:  Точит цепи, возможно не только их
Недостатки:  Нужно приноровиться, не до конца продуманная конструкция
В целом агрегат вполне справляется со своей задачей. Почитал инструкцию, оказалось, что нужно стационарно закреплять на столе. Меня это не устраивает, т.к. место будет занимать, а пользоваться ей не так часто планирую. Прикрепил на широкий щит. Для закрепления вывинтил зажим цепи, который мешал вставить крепежный винт, и тут же гайка зажима цепи провалилась в корпус подставки, т.к. никак не была закреплена. Пришлось развинчивать корпус. Причем входящими в комплект для этих целей ключами это делать неудобно, винт подставки слишком длинный и накидной ключ упирается в неё. Разобрал, вынул гайку, собрал. заново разобрал. Гайку нужно ставить изнутри держа прибор вверх ногами предварительно закрепив на станине! Как это сделать в случае если станина это верстак лучше не думать ))) Дальше по инструкции настроил угол и расположение цепи, не очень сложно, но нужно повозиться. На первой цепи попрактиковался, вторую уже заточил быстрей и лучше, научился даже обходиться без фиксации цепи, просто натягивал её и стопорил за язычок. При заточке диск точит и язычок, не знаю на долго ли его хватит.
11   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Андрей С. ( 21.08.2017)
Нормальная точилка
Достоинства:  За такую цену лучше не найдёте
Недостатки:  нет
Не знаю какой люфт увидел дядя, который писал отзыв с низу..Достойная точилка за свою цену!
7   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
потянет
Достоинства:  хорошие обороты, небольшие биения заточного диска..
Недостатки:  Сильно болтается точилка относительно подставки, пришлось дорабатывать.
Сильно болтается точилка относительно подставки, пришлось дорабатывать.
7   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
не советую
Достоинства:  достоинств нет
Недостатки:  люфты
Аппарат очень плохой. Все в люфтах, убрать которые без конструктивной переделки невозможно. Точить конечно можно, но после точки — цепь на выброс.
10   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
мое мнение — товар хороший , за такую цену
Достоинства:  цена великолепная , станок работает
Недостатки:  пока их не вижу
Покупкой доволен,цену увидел на сайте оби ,приехал в магазин и сразу купил .Цепи пока не точил , но на нем подправил все ножи на кухне-супруга счастлива .Станок не перегревается , свою мощность выдает.
10   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Советую
Купил несколько дней назад за смешную цену. Сегодня опробовал, наточил две цепи, супер! Всё быстро, легко. За такую смешную цену советую однозначно!
9   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Незаменимо!
Достоинства:  цена, удобство
Недостатки:  нет таких.
Очень нужная вещь. Денег смешных стоит, а в итоге позволяет повысить КПД пилы, так еще и продлить ее срок эксплуатции.
9   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Виктор В. ( 22.11.2015)
Здоровская вещь.
Отличная штука,советую,научиться легко и просто,абсолютно элементарная в обслуживании. Три цепи наточил за 10-ть минут. Качественная сборка ,стоит своих денег!!
38   или Вы считаете этот отзыв полезным. ✓ Вы не считаете этот отзыв полезным.
Oregon: Что такое PowerSharp® ?
PowerSharp® представляет собой запатентованный, единственный в своем роде инструмент для заточки пильной цепи, позволяющий пользователю заточить цепь PowerSharp®, не удаляя ее с пилы, в ходе работы, за считанные секунды.
Система:
Система PowerSharp® объединяет четыре взаимодействующих компонента, обеспечивающих быстрый и простой метод заточки пильной цепи PowerSharp®, которые, к тому же, всегда под рукой.
1. Цепь PowerSharp®:
- Цепь PowerSharp® оборудована уникальными остро отточенными резчиками и обладает малой отдачей, что регламентировано стандартами ANSI B125.1 и CSA Z62.3.
- Резцы чизельного типа, скошенные ограничители глубины зарезания и профилированные соединительные звенья обеспечивают мягкий и быстрый распил а также хороший отвод стружки.
- Инструментальная поверхность с алмазным напылением оправляет поверхность точила, обеспечивая полный контакт поверхности с камнем.
- Алмазный логотип PowerSharp® нанесен на каждое звено. Система PowerSharp® предусмотрена для использования только на оригинальных цепях PowerSharp®.
2. Абразивный брус:
- Абразивный брус крепится внутри точильного блока на пильной шине. Абразивный брус рассчитан на срок службы пильной цепи и заменяется одновременно со сменой цепи PowerSharp®.
3. Пильная шина PowerSharp®:
- Легковесная и легкосъемная шина PowerSharp® разработана как непосредственная альтернатива используемой шине.
- Регулировочные и крепежные отверстия для специализированного точила обеспечивают отличную регулировку положения цепи и точильного блока.
- Малая энергия отдачи за счет малого радиуса закругления шины.
- Предлагается в трех размерах, рассчитанных на большинство пил
4. Заточное устройство:
- На время заточки устанавливается на пильную шину PowerSharp®.
Четыре компонента системы PowerSharp® продаются в двух упаковках:
- В одной упаковке находится шина PowerSharp® и заточное устройство
- В другой — цепь PowerSharp® и абразивный брус.
Чтобы начать пользоваться устройствами PowerSharp®, потребуются оба комплекта. Цепь рассчитана на заточку от 5 до 15 раз в зависимости от состояния. Цепь подлежит замене одновременно с абразивным брусом.
Техническое описание:
ЭЛЕКТРИЧЕСКАЯ ТОЧИЛКА ДЛЯ ПИЛЬНОЙ ЦЕПИ POWERPLUS 220ВТ
ЭЛЕКТРИЧЕСКАЯ ТОЧИЛКА ДЛЯ ПИЛЬНОЙ ЦЕПИ POWERPLUS 220ВТ — bauhof.eeJavaScript seems to be disabled in your browser. For the best experience on our site, be sure to turn on Javascript in your browser.
• Saeketiteritaja võimsus on 220 W.
• Kaabel on 2 m pikk.
• Müratase 98 db.
• 14-päevane tagastusõigus.
46,79€ tk
Цена в онлайн-магазине
• Saeketiteritaja võimsus on 220 W.
• Kaabel on 2 m pikk.
• Müratase 98 db.
• 14-päevane tagastusõigus.
Специальные цены интернет-магазина могут отличаться от цен в обычных магазинах.
Электропила имеет мощность 220 Вт, длина кабеля — 2 м, а уровень шума — 98 дБ (А).
Производитель | Powerplus |
Код производителя | POW XG1065 |
Высота нетто | 20 |
Ширина нетто | 19 |
Ширина нетто | 30 |
Код товара | 649193 |
Вес нетто | 3 кг |
Высота упаковки | 20 см |
Длина упаковки | 19 см |
Ширина упаковки | 30 см |
Вес | 3 кг |
Уважаемый клиент, просим учитывать, что отображается реальное состояние на складе магазина в конкретный магазин, и оно может меняться с течением времени.
Клуб мастеров цена
При покупке в интернет-магазине Bauhof на сумму больше 400€ транспорт начиная с 5€ (не относится к доставке крупногабаритных товаров и доставке товаров на поддонах).
Транспортная услуга «товар со склада»
Ориентировочный срок получения отмечен на карточке товара. При поступлении торвара на склад Вам пришлют уведомление.
product
https://www.bauhof.ee/ru/suvi-aias/jelektricheskaja-tochilka-dlja-pil-noj-cepi-powerplus-220vt-649193 4376644 ЭЛЕКТРИЧЕСКАЯ ТОЧИЛКА ДЛЯ ПИЛЬНОЙ ЦЕПИ POWERPLUS 220ВТ https://www.bauhof.ee/media/catalog/product/6/4/649193_D1.jpg 46.79 46.79 EUR OutOfStock /Suvi aias /Suvi aias/Садовая техника /Suvi aias/Садовая техника/Eriaiatehnika /Все товары/Садовые товары /Все товары/Садовые товары/Садовая техника /Все товары/Садовые товары/Садовая техника/Специальная садовая техника /Naudi talve /Naudi talve/Aiatehnika /Powerplus kingitus /Tõmbame saed käima! /Предложения на садовую технику /Предложения на садовую технику/Специальная садовая техника /Грандиозное открытие сезона • Saeketiteritaja võimsus on 220 W. • Kaabel on 2 m pikk. • Müratase 98 db. • 14-päevane tagastusõigus. Электропила имеет мощность 220 Вт, длина кабеля — 2 м, а уровень шума — 98 дБ (А). add-to-cart low-stock 1 tk 12% 46,79 https://www. bauhof.ee/media/catalog/product/6/4/649193_D2.jpg https://www.bauhof.ee/media/catalog/product/6/4/649193_Q1.jpg https://www.bauhof.ee/media/catalog/product/6/4/649193_Q2.jpg
Товар добавлен в список покупок
Для добавления товара в список покупок войдите, пожалуйста, в систему.
Bauhof.ee лучше всего работает с двумя последними версиями современных браузеров. Для более удобного и быстрого использования мы рекомендуем обновить браузер: Internet Explorer, Mozilla Firefox, Chrome, Safari.
На данной домашней странице используются куки-файлы. Если вы продолжите просмотр страницы, то вы соглашаетесь с использованием куки-файлов. От данного согласия можно отказаться в любой момент, изменив настройки используемого устройства и стерев сохраненные куки-файлы.
Три простых способа сохранить остроту бензопилы
Цепная пила полезна лишь в том случае, если ее цепь острая; тем не менее, поддерживать бизнес в хорошем рабочем состоянии может быть непросто. На первый взгляд заточка цепи выглядит сложной. Зубья расположены под углом в двух направлениях с несколькими режущими кромками в разных плоскостях, для одной из которых требуется круглый напильник, а для другого — плоский напильник. Но, как и большинство других вещей, заточка бензопилы может быть настолько сложной или простой, насколько это удобно.Вместо того, чтобы бегать в хозяйственный магазин за новым лезвием каждый раз, когда ваше лезвие затупляется, или платить за его возвращение к жизни, подумайте о приобретении одного из этих проверенных инструментов, которые позволят вашей цепи всегда оставаться в идеальной режущей форме.
Односторонний мотор
Имеет встроенный свет, чтобы четко видеть вашу работу. Орегон
КУПИ СЕЙЧАСЕсли вы отнесете пилу в магазин для заточки, профессионалы, несомненно, поставят ее на станок.Такие же результаты можно получить дома с настольной электрической шлифовальной машиной. Если вы сжигаете дрова зимой или занимаетесь вырубкой леса или вырубкой и обработкой древесины, электрическая шлифовальная машина — это выгодное вложение.
Ручная заточка зубчатых ножей цепи бензопилы — своего рода искусство. Способность поддерживать правильный угол подачи и давление — это то, что приходит только с практикой. Однако вы можете сократить время обучения, используя простое ручное руководство по заточке.Эти устройства устраняют необходимость в догадках и позволяют резать с помощью файла правильного размера, удерживаемого под точным углом, что обеспечивает идеальную ручную заточку каждый раз.
Ультра легкий
Идеально подходит для быстрого ремонта в полевых условиях. EtekStorm
КУПИ СЕЙЧАСЕсли ручная заточка вашей цепи кажется немного сложной, и вы не хотите вкладывать деньги в автоматический шлифовальный станок, точилка на стержне — золотая середина.Эти устройства устанавливаются на наконечник прутка и при очень медленном вращении двигателя осторожно вдавливают точильный камень в верхнюю пластину фрез. Тем не менее, вам все равно может потребоваться научиться обращаться с круглым напильником, чтобы обрабатывать вертикальную режущую кромку каждого зуба, которая расположена перпендикулярно верхней пластине. Но для быстрого ремонта в полевых условиях точилка на стержне является эффективным и доступным вариантом.
Быстрый и эффективный Oregon Power Sharp
Размещено
Автор: Стив МаксвеллОбновлено 31 августа 2019 г.
Эта точилка для бензопил Oregon надевается на конец полотна бензопилы и закрывается во время использования.На протяжении десятилетий я видел в действии различные системы заточки бензопил, но эта самая быстрая. Он предназначен для автоматической заточки пильной цепи во время работы пилы (файлы и направляющие не требуются), и эта модель — единственная, которая работает достаточно хорошо, чтобы стать мейнстримом, насколько я могу судить. Он называется Powersharp, он подходит для большинства пил малого и среднего размера и значительно сокращает время и навыки, необходимые для заточки пильной цепи. Я впервые обнаружил этот инструмент еще в 2010 году, и он все еще присутствует на рынке и все еще хорошо работает.
Точилка для бензопил Oregon в действии
Oregon — компания, разработавшая Powersharp, и она является одним из ведущих производителей пильных цепей, шин и принадлежностей в мире. Многие производители бензопил устанавливают цепи Oregon в качестве оригинального оборудования на свои новые пилы, и за 40 лет использования бензопил я знаю, что Oregon — первоклассный производитель. Даже профессиональные лесорубы используют свои вещи. Если бы какая-нибудь другая компания придумала Powersharp, я бы, вероятно, не обратил на это столько внимания.Но, как оказалось, конкретный тест на пытку бензопилой, который я выполнил, доказал ценность этого устройства.
Начав с острой пильной цепи, я намеренно выпилил кусок известняковой породы примерно на три или четыре секунды. Даже мгновенный контакт с камнем делает любую пильную цепь тупой, поэтому она действительно была тупой. После этого он совсем не рубил дрова, хотя во время моих тестов он не оставался хромым надолго.
Потребовалось менее 30 секунд, чтобы закрепить устройство Powersharp на конце планки, еще 10–15 секунд, чтобы завершить процесс заточки, и еще 15 секунд, чтобы снова извлечь устройство. Общее затраченное время: Менее двух минут, но следующая попытка распиливания бревна показала почти такое же хорошее режущее действие, как и у новой цепи. Это замечательная вещь. Это не так хорошо, как с новой цепью, хотя производительность все же более чем достаточно, чтобы сделать эту точилку стоящей.
Точилка для бензопил Oregon — как это работает
Система Powersharp состоит из трех уникальных частей: точильный блок, который включает внутренний U-образный точильный камень, специальный стержень, предназначенный для фиксации точилки, и фирменная цепь, предназначенная для заточки поверх зубьев. Весь комплект стоит около 80 долларов. Планка и корпус точилки прослужат долго, а новая цепь и сменный точильный камень идут вместе за 35 долларов. Вы можете ожидать от пяти до пятнадцати сеансов заточки, прежде чем цепочка станет тостовой.
При первом признаке затупления цепи заглушите двигатель, откройте узел заточки шарниром, затем защелкните его вокруг двух отверстий для анкеров на конце шины. Снова включите пилу, затем найдите пень, большой камень или любой другой твердый объект и прижмите к нему подпружиненный наконечник точилки, пока двигатель работает на более высоких оборотах.Эта операция толкания продвигает точильный камень U-образной формы в движущуюся цепь, когда он движется по кончику прутка, оттачивая верхние поверхности резцов и восстанавливая довольно приличное режущее действие. Вы знаете, что это работает, потому что можно увидеть небольшие искры, исходящие из нижней части заточного устройства. Вы не найдете цепи с заточкой Powersharp столь же эффективной, как новая цепь, и, конечно же, она не так хороша, как цепи, которые я затачиваю с помощью электрической точилки для бензопил. Но это по крайней мере не хуже, чем то, что большинство пользователей бензопилы могут достичь с напильником.Может быть лучше.
Этот крупный план заточки для бензопил Oregon показывает, насколько резаки отличаются от обычной цепи.Помимо того, что Powersharp позволяет избежать довольно сложного обучения, связанного с овладением традиционными навыками заточки цепей, он работает быстро. Это делает его привлекательным даже для тех, кто умеет затачивать напильником. В зависимости от того, насколько быстро вы двигаетесь, вам, вероятно, потребуется не более минуты или двух, чтобы вынуть точильный блок из коробки для пилы, закрепить его на анкерных отверстиях в штанге, запустить двигатель и отточить фрезы, а затем взять точилка выключена.Даже очень тупая цепь на удивление быстро затачивается. Частично это происходит благодаря специальной плоской алмазной поверхности на самой цепочке. Благодаря этому U-образная поверхность точильного камня остается относительно плоской и достаточно гладкой, чтобы хорошо затачивать фрезы, даже с учетом возникающих там маслянистых условий.
Хотите попробовать Powersharp? Один из способов покупки — онлайн. Перейдите на Amazon, выполните поиск по запросу Powersharp, и вы увидите полный набор вариантов. Вам понадобится специальная цепь и точилка для вашей конкретной бензопилы.
Ограничения по заточке бензопилы Oregon
НАЖМИТЕ ВЫШЕ ДЛЯ ПОДРОБНОГО ВИДЕОУРОКА ПО ИСПОЛЬЗОВАНИЮ ЭЛЕКТРИЧЕСКОЙ ЗАТОЧКИ БЕЗОПАСНОЙ ПИЛЫ.Единственный недостаток Powersharp заключается в том, что в Oregon не созданы устройства для работы с большими пилами, вращающими большие цепи. И поскольку большинство пил, которые я регулярно использую, настолько велики, насколько это возможно, я все равно буду затачивать с помощью электрической точилки, которая мне очень понравилась. Щелкните здесь, чтобы просмотреть подробный видео-тур по точилке, которую я использую для своих больших бензопил.
Экспресс-заточка цепной пилы по почте
На главную> Заточка цепной пилы по почтеДля просмотра цен выберите ниже
Выберите длину цепи бензопилы:
12 дюймов — 20 дюймов 21 «- 36» Покажи мне, как это работаетОбъемная скидка: 8+ цепей для бензопил (любого размера). Доставка БЕСПЛАТНАЯ обратная доставка
Оформить заказ
Выберите длину цепи бензопилы, которую вы планируете затачивать. Добавьте цепь (и) бензопилы в корзину и разместите заказ.
Отправьте нам свою цепь (и) бензопилы
Отправьте нам цепи бензопилы, для которых вы заказали обслуживание. Выберите перевозчика и отправьте нам свои цепи для бензопил!
Мы получаем их, острая бритва
Мы используем современное оборудование для заточки цепей бензопил, которое делает вашу цепь (и) максимально острой.
Мы отправляем их обратно
Мы упаковываем их и отправляем с помощью экспресс-службы, чтобы вернуть вам цепи бензопилы как можно скорее.
Почему выбирают нас?
В нашей технике для заточки цепей бензопил используются компьютеризированные электронные устройства для заточки цепей. Это обеспечивает точную заточку цепей каждой цепной пилы , не оставляя следов пригорания или длительного износа.Прецизионно заточенная цепь бензопилы обеспечивает равномерный рез при работе с бензопилой.
Почему нам доверяют?
С 2009 года было заточено более 10 000 цепей для бензопил, и мы овладели искусством заточить вашу цепь «самурайский меч». Вы получите самую качественную заточку цепи бензопилы с самым быстрым оборотом в режиме онлайн. С того момента, как мы доставим ваши цепи для бензопилы до того, как постучат в вашу дверь, мы обещаем быть самыми быстрыми в отрасли.
Самая быстрая в отрасли заточка цепной пилы по почте.
Благодаря первоклассному обслуживанию в сочетании с молниеносной доставкой вам никогда не придется идти на компромисс, чтобы вернуть цепь (и) бензопилы в форму. Беспокоитесь, что ваша цепь бензопилы может быть слишком изношена? Обладая многолетним опытом, наши специалисты могут сразу сказать, если цепь бензопилы слишком изношена для того, чтобы ее можно было точить и безопасно использовать. Если ваша цепь бензопилы не может быть заточена и безопасно использоваться, вам будет выплачено возмещение за услугу, которую невозможно выполнить. Мы даже переработаем старую цепь бензопилы для вас.
Руководство по заточке бензопилы
Если у вас есть бензопила, одно имеет первостепенное значение. Цепь должна быть острой. Есть несколько точилок для электрических бензопил, несколько ручных точилок для бензопил и множество направляющих, которые помогут вам получить правильный угол заточки. Я исследовал различные способы заточки цепи бензопилы. Ценовые точки различаются по всей карте, но у вариантов есть свои плюсы и минусы.Типы цепей бензопилы
Когда дело доходит до цепи бензопилы, существует множество сбивающих с толку вариаций.Вы можете получить различную заточку, различное расстояние между зубьями, и все это может меняться в зависимости от вашей пилы и пильного полотна, которое на ней установлено.
Варианты заточки зуба
Две наиболее часто встречающиеся геометрии режущих зубьев — это шлифование с квадратным зубом и квадратное шлифование. Квадратный зуб, круглая шлифовка, производимая компанией Oregon, называется X-шлифованием. По сути, это изменение угла зуба (25 вместо 30 градусов) и 10 градусов вниз вместо 0 градусов.
Вариации угла заточки
При заточке цепей, в зависимости от конкретной цепи, с которой вы работаете, существуют различные углы заточки. Большинство цепей Crosscut затачиваются до 30 градусов. Вы можете оценить это с помощью напильника или, если на зубах есть следы, вы можете сопоставить угол своего напильника с отметкой свидетеля. Не на всех цепях есть свидетельство. На различных приспособлениях, как правило, отмечены углы, которые позволяют более точно задавать угол опиливания.Разрывная цепь, которая использовалась для процесса укладки плит, который я использовал на самодельной лесопилке Аляски, на заводе обрезается под углом 10 градусов. Как правило, меньший угол помогает сделать продольный разрез более гладким. Некоторые пилорамы, выполняющие резку плит, будут резать пильную цепь под углом 0 градусов. Это снизит скорость пропила, но при использовании бензопилы рез будет максимально плавным.
Варианты типов цепочек
Часто с цепями Crosscut, которые выполняют много производственной работы, требуется немного более агрессивный разрез.Изменение расстояния между режущими зубьями делает резку более агрессивной. Существует 3 типа компоновки зубьев: полная компоновка (стандартная), полупропускная и скиповая компоновка цепей. Полный комплект означает, что весь узор заполнен зубцами. Каждая секция цепи включает режущее звено. Полный комплект (или стандартная цепь) будет оставаться острым дольше всех, но для заточки потребуется больше времени. В полускипе есть каждая вторая секция с полным набором, затем пробел и один зуб перед повторением полного набора.Узор будет состоять из двух зубцов, промежутка, одного зуба, промежутка, затем узор повторяется. В цепи с пропущенными зубьями отсутствующий резец повторяется после каждого режущего зуба. Это будет наиболее агрессивным и наиболее эффективным способом очистки от опилок, но при этом повысится вибрация пилы и возникнет большая опасность отдачи. Цепь с пропущенными зубьями, вероятно, потребует более частой заточки, но для ее заточки потребуется меньше времени, поскольку режущие зубья составляют половину.
Заточка цепи бензопилы
Большинство цепей бензопил затачиваются круглым напильником.Вы можете приобрести набор надфилей для заточки бензопил всего за несколько долларов. Наиболее важно определить, какой размер файла требуется для конкретной цепочки, которую вы используете. Большинство потребительских пил будет использовать шаг 3/8 дюйма и калибр 0,050. Для каждой длины стержня потребуется соответствующая цепь. Фактически, каждая планка устанавливает размер цепи, которую необходимо использовать. Цепь должна соответствовать длине шины, пазу в шине (калибр) и звездочке, которая приводит в движение цепь (шаг). Для цепи с шагом 3/8 будет использоваться напильник для бензопилы 7/32 дюйма или точильный камень.
Заточка поперечных цепей
При заточке цепи передний край зубила долота должен быть ровным. Многие производители советуют просто касаться края каждой режущей точки одинаковое количество раз, чтобы добиться равномерной заточки всех зубьев. Если это новая цепь или она не ударила кусок металла о дерево, этого должно быть достаточно. Возможно, вы даже сможете сохранить равномерный угол от руки.Большинству людей потребуется помощь для поддержания постоянного угла заточки. Stihl делает подходящую направляющую, которая удерживает файл и обеспечивает хороший угол обзора. Это ступень выше, чем ручная заточка, но это немного дороже, чем предусмотрено. Я рекомендую использовать приспособление Oregon G-160B.
В любом случае, чтобы организовать заточку поперечной цепи на пиле, вам понадобится способ поддержки пилы во время работы. Есть несколько тисков для пней, которыми можно удерживать пилу во время работы.Если вы затачиваете пилу в гараже или магазине, пилу можно поддерживать в настольных тисках или даже в импровизированных тисках, сделанных из деревянных полос твердой древесины и затянутых стопорным болтом. После закрепления определите самую короткую точку разреза, это можно сделать с помощью набора суппортов или небольшого разводного ключа. Это становится главной ссылкой. Сначала заточите этот резак. После завершения отметьте его маркером с фломастером, чтобы снова найти его. Все оставшиеся фрезы нужно подпилить до этого размера.Подпилите все фрезы в одном направлении, затем поменяйте стороны и сделайте все фрезы в другом направлении. Это позволит вам быть более последовательным. Теперь, когда все фрезы заточены, необходимо проверить глубиномеры. По мере заточки режущих кромок лезвие будет двигаться назад вдоль фрезы, уменьшая высоту зубьев фрезы. Для компенсации может потребоваться регулировка ограничителей глубины. В комплекты для заточки напильников входит ограничитель глубины. Поместите его над ограничителями глубины на цепи и нащупайте верхнюю часть, чтобы увидеть, выходит ли она за пределы верхней части датчика.Если это так, подпилите его плоским файлом.
Заточка продольных цепей
Напильники для бензопилы
Напильники для бензопилыдолжны иметь размер в соответствии с толщиной цепи. Для цепи калибра 3/8 дюйма размер файла 7/32 ″
.Наборы для заточки бензопил
Базовый комплект для заточки бензопил — это набор для заточки бензопил Unidrift, состоящий из 8 частей. В нем есть все основные инструменты, необходимые для заточки бензопилы от руки. В нем есть руководство, которое покажет вам большинство углов, с которыми вы можете столкнуться, и файлы для работы с большинством датчиков цепи.Также имеется ограничитель глубины для проверки и точной настройки граблей (ограничителей глубины).
Шаблон для заточки бензопил
На мой взгляд, шаблон для опиловки должен иметь возможность контролировать угол подачи после того, как он настроен, он должен иметь возможность регулироваться на 0,10, 25, 30 и 35 градусов и иметь регулировку верхнего угла. Он также должен иметь возможность управлять плоским напильником для точной настройки ограничителей глубины на цепи. Точилка для бензопил Granberg Model G-160B соответствует всем параметрам по разумной цене и является моей главной рекомендацией.
У этого приспособления много настроек. Угол заточки можно регулировать до 35 градусов в любом направлении, также можно регулировать наклон и глубину резания. Есть собачка, которая контролирует регистрацию новых зубов, и регулятор, который точно настроит место установки файла. С модификацией держателя вы можете использовать шлифовальный станок Granberg 12 VDC Grind-N-Joint или инструмент Dremel с установленным в нем шлифовальным инструментом. Это позволит вам заточить фрезы вместо опиливания. G-160B позволит вам выполнять повторяемые и точные заточки.
Точилки для электрических бензопил
12 В постоянного тока
Granberg Grind-N-Joint, 12-вольтовая ручная шлифовальная машина с цепной передачей — небольшая ручная шлифовальная машина на 12 вольт с прессованной пластиной, которая крепится к шлифовальной машине для обеспечения опорных углов. Это устройство может работать в паре с моделью G160B для обеспечения точных повторяемых углов заточки.
120 В переменного тока
Dremel 1453 — Набор принадлежностей для заточки цепи Этот аксессуар для вашего вращающегося инструмента Dremel поставляется с монтажной пластиной с направляющими уголками и предназначен для переноски резцов на цепи бензопилы.Его также можно установить на модель G160B, чтобы повысить повторяемость заточки вашей бензопилы. Настольный или настенный шлифовальный станок для цепной пилы Oregon 410-120 — Если у вас есть магазин, в котором можно работать, и место для установки этого шлифовального станка, это определенная модернизация ручных или устанавливаемых на пруток инструментов для заточки.
Для использования этой болгарки с пилы снимается цепь. Он вставляется в держатель на столе, а затем регистрирует цепь для шлифовки. Затем шлифовальный круг опускается для заточки режущей кромки цепи.Это быстро и точно. Немного дороже, чем приспособления, но если вы затачиваете много цепей, это лучший вариант.
Я сломал цепь поперечной резки на моей лесопилке на Аляске, когда болты откатились во время второго пропила дубового бревна. Эта цепочка была популярной, пока я не посетил друга, у которого в магазине была кофемолка Oregon 410-120. Через 20 минут после того, как я вошел, я вышел с красиво заточенной цепью. Если вы устанавливаете большое количество цепей или хотите создать собственный сервис по заточке бензопил, вы можете перейти на Oregon 520-120.Эта цепная шлифовальная машина с бензопилой оснащена модернизированными удерживающими тисками и двигателем мощностью 0,4 л.с. Это позволит эффективно заточить значительную часть цепи.
Я дал вам несколько вариантов заточки цепей для бензопил. У меня есть друг с Oregon 410-120, поэтому я готов к заточке, когда он появится. У меня также есть инструмент Dremel, который я использую для стрижки ногтей лаборатории.
Я заказал Granberg G-160B и потрачу немного времени на изготовление держателя для инструмента Dremel, когда он появится. Я опубликую план для владельца и посмотрю, что я могу сделать с созданием видео на YouTube, чтобы показать, как оно работает, после того, как я провожу тестовый запуск. А пока у меня есть файлы, которые поместятся в приспособление Granberg, когда оно появится. Это должно дать мне возможность проверить, как это работает, и сделать обзор, когда он появится. Не стесняйтесь оставлять комментарии о своих решениях по заточке бензопил. Я хотел бы услышать от вас о вашем собственном опыте заточки.
Как затачивать бензопилу — иллюстрированное руководство
Как заточить бензопилу?
Лезвие бензопилы можно заточить вручную с помощью круглого напильника подходящего размера.Каждый зуб необходимо заточить острым, используя несколько различных методов заточки.
Существует множество способов заточки зубьев бензопилы, но ручная заточка — самый быстрый и простой метод.
В первый раз научиться точить бензопилу может показаться сложной задачей.
Но как только вы научитесь точить бензопилу, этот процесс может оказаться весьма полезным.
Со знаниями и практикой вы можете найти процесс заточки бензопилы очень удовлетворительным.Особенно, когда вы видите красивые, эффективные, легкие разрезы от своего лезвия.
Возможность собирать урожай и готовить заготовки для чаш из дерева, которые в противном случае могли бы пойти в отходы, — одно из самых приятных ощущений.
Для эффективного приготовления заготовок дежи необходима острая бензопила.
Сайт посвящен процессу и искусству токарной обработки деревянных чаш. Однако все, что изложено в этой статье, применимо к заточке бензопил для любых целей резки дерева.
Есть некоторые конкретные шаги и методы, которые необходимо выполнить и выполнить, чтобы получить правильно заточенное лезвие бензопилы.
Эта статья подробно расскажет обо всем, что вам нужно для заточки лезвия бензопилы на профессиональном уровне или, возможно, даже лучше, чем на профессиональном.
Давайте нырнем и сделаем наши бензопилы такими же острыми, как новые!
Когда точить цепь
Когда лучше всего точить лезвие бензопилы ?
Это может показаться очевидным вопросом, но давайте рассмотрим его подробнее.
Первый простой ответ на этот вопрос — заточить лезвие, если лезвие затупилось и режет не очень хорошо или для завершения резки требуется много времени.
Бывают и другие случаи, когда нам нужно остановиться и заточить лезвие.
Цепная пила, не режущая прямая
Если вы видите, как пила тянется или смещается во время резки, это признак того, что бензопила нуждается в заточке.
Часто, когда бензопила не режет прямо, режущие зубья так или иначе повреждены.
Самый распространенный способ вызвать проблемы при резке бензопилой — это позволить цепи коснуться земли. Песок, грязь или камни немедленно повредят режущие зубья пилы.
Когда пила касается земли, повреждения никогда не сбалансируются, и цепь, как и шины вашего автомобиля, не работает должным образом, она шатается.
Из-за этого недостатка баланса лезвие работает неточно, и эту проблему необходимо немедленно решить, чтобы повысить производительность и уберечь цепь от дальнейшего повреждения.
Заточка бензопил в поле или в мастерской
Лезвие бензопилы можно затачивать в поле или на верстаке.
Заточка бензопилы в полевых условиях может быть немного неудобной, но есть способы улучшить опыт.
Если у вас под рукой есть бревно, поверните его вертикально и используйте тиски для пня, чтобы устойчиво удерживать шину бензопилы во время заточки.
Тиски для пней можно забить в бревно и обеспечить надежное крепление при заточке.
Винт с накатанной головкой тисков для пня надежно удерживает шину бензопилы и позволяет устойчивой платформе выполнять заточку.
Заточка в магазине
В вашем магазине или гараже лезвие бензопилы можно затачивать прямо на верстаке или удерживая в тисках.
Лезвие бензопилы можно оставить на пиле, а шину бензопилы можно зажать в тисках, чтобы удерживать ее на месте.
Убедитесь, что тиски затянуты настолько, чтобы удерживать шину устойчиво и не раздавить шину бензопилы.
Другой вариант — снять лезвие с бензопилы и удерживать его в тисках.
Цепь нужно будет разжать и восстановить по мере прохождения через зубья.
Знай свое полотно бензопилы
Практически все полотна бензопилы разные.
Между длиной цепи, размером и углом режущих зубьев, глубиной направляющих звеньев и другими факторами вы редко встретите два одинаковых лезвия.
Поскольку существует так много различных переменных лезвий бензопилы, вам необходимо точно знать свое лезвие бензопилы.
Найдите время, чтобы прочитать руководство по эксплуатации бензопилы и запишите размер вашей цепи.
Обычно вы можете найти руководство к своей бензопиле в Интернете, выполнив поиск по марке и модели вашей пилы, а затем добавив слово «руководство» в поиске.
Отнесите пилу в профессиональный магазин, если вы не знаете, какой размер полотна вам нужен. Обычно они могут помочь вам определить точное полотно бензопилы для вашей модели.
Если вы приобрели дополнительное лезвие, посмотрите на коробку, и вы увидите подробную информацию о своем лезвии.
Диаметр зубьев
Первое, что вам нужно знать при заточке, — это диаметр и угол режущего зуба.
Диаметр зуба — это также размер файла, который вам понадобится для заточки зубов.
Многие лезвия имеют диаметр около 5/32 дюйма (4 мм), 3/16 дюйма (4,75 мм) или 7/32 дюйма (5,5 мм). Но опять же, с вашим клинком все может быть иначе.
Угол зубцов также может варьироваться от примерно 10 ° до примерно 35 °.
Диаметр зуба бензопилы и угол резания — два основных фактора, которые нам необходимо знать для заточки полотна.
Заточка бензопилы
Вам понадобится какое-то оборудование для правильной заточки лезвия, удивительно простое и простое оборудование.
Если вы затачиваете в поле, я рекомендую иметь под рукой тиски для пней, чтобы удерживать шину бензопилы на месте во время заточки.
Вам понадобится напильник соответствующего диаметра, соответствующего вашим режущим зубам. См. Выше, чтобы определить диаметр ваших зубов.
Вот ссылки на файлы для трех типичных диаметров бензопилы; 5/32 ″, 3/16 ″, 7/32 ″.
Если хотите, используйте для файла направляющую ручку. Кроме того, сопоставьте дескриптор файла с размером вашего файла. Это поможет сохранить файл в правильном положении при заточке.
Как только зубья станут острыми, необходимо осмотреть направляющие граблей и отпилить. Для этой задачи необходимы грабли-ограничитель глубины и напильник.
Это почти все, что вам нужно для заточки бензопилы.
Средства безопасности и наглядные пособия
Как и все, что мы делаем в деревообработке, мы хотим быть в безопасности и всегда защищать себя.
Поскольку мы будем перемещать острую цепь и манипулировать ею, лучше всего надевать тяжелые рабочие перчатки.
Защита глаз всегда необходима для защиты глаз от металлической стружки или любых посторонних предметов.
Помимо защиты глаз, вы также можете использовать какое-нибудь увеличение для глаз.
Я использую откидную лупу, чтобы улучшить зрение при резкости.
Улучшенное зрение позволяет легко оценить каждый режущий зуб во время заточки полотна бензопилы.
Отметить и начать
Если вы знаете, что лезвие бензопилы было повреждено в результате касания земли или другого постороннего предмета, сначала проверьте зубья, чтобы найти наиболее поврежденный участок.
Отметьте цепь в стартовой зоне маркером или другим способом, чтобы предотвратить двойную заточку зубьев.
Комплект цепочки
Если лезвие бензопилы провисает, натяните цепь перед тем, как начать затачивать.
Вы хотите, чтобы цепь плотно прилегала к направляющей пильного полотна и имела как можно меньше места для маневра.
Тем не менее, вам необходимо, чтобы цепь была достаточно ослаблена, чтобы перемещать ее по пазу шины в процессе заточки.
Правильный угол резца бензопилы
Все полотна бензопилы отличаются друг от друга, но многие полотна имеют угол заточки 20 °, 25 °, 30 ° или 35 °. Опять же, проверьте руководство по эксплуатации пилы или упаковку полотна.
Очень важно поддерживать этот угол при заточке лезвия.
Если вы используете направляющую для файлов, вы увидите углы, отмеченные линией, пересекающей направляющую. Подберите правильный угол и сделайте его параллельным вашей пильной шине.
(рис. Направляющей для файлов прямо вниз)
При ручной заточке без направляющей для напильника можно сделать угловую направляющую из куска картона и поместить ее под лезвие.
Вы также можете добавить правильные угловые линии к верхней части тисков, если зажимаете цепь вниз во время заточки.
По мере увеличения резкости вы можете смотреть на напильник вниз и проверять, совпадает ли он с указанным ниже углом.
Встроенная угловая направляющая
Большинство производителей лезвий проводят линию прямо на вершине каждого режущего зуба. Эта линия — правильный угол для зубов.
Вы можете точить от руки, просто убедившись, что ваш напильник идет параллельно линии с надрезом на вершине каждого зуба.
Сохранить уровень файла
Напильник должен всегда быть горизонтальным и перпендикулярным к шине бензопилы.
Не позволяйте передней части файла опускаться или подниматься при подаче.
Держите пилку ровной и ровной при заточке каждого зуба.
Направление обводки файла
Хорошо, время признаться. Раньше я делал этот шаг полностью в обратном направлении и думал, что это не имеет значения. Имеет значение .
Режущие зубья бензопилы имеют покрытие или закалку на внешней поверхности.
Это означает, что нам нужно затачивать изнутри наружу, а не снаружи внутрь.
Ход пилки должен идти изнутри наружу от режущего кончика зуба.
Кроме того, напильник режет только при толчке вперед, а не при движении назад. Поэтому не позволяйте пилке касаться зуба на обратном пути, иначе он испортит острый край.
Глубина напильника на резаке
Глубина, на которой напильник входит в канавку режущего зуба, имеет решающее значение.
В идеале, напильник должен оставаться выше вершины режущего зуба примерно на 20% диаметра напильника.
Другими словами, 4/5 файла находится внутри режущего зуба, а 1/5 часть файла остается над зубом.
Эта пропорция важна для сохранения текущей формы режущего зуба.
Если напильник полностью опущен внутрь изогнутой части режущего зуба, зуб будет иметь загнутый вид.
Зацепленный режущий зуб цепной пилы будет хрупким на верхней поверхности и легко повреждается.
Если у вас возникли проблемы с удержанием файла на 1/5 выше положения зуба, подумайте об использовании направляющей для файла, размер которой соответствует диаметру ваших зубов.
Направляющая для напильника специально разработана таким образом, чтобы 1/5 часть напильника находилась над зубом при заточке цепи.
Ход напильника бензопилы
Когда у вас есть файл нужного размера и угол наклона, пора начинать подпиливание.
Напильник работает только с проталкиванием, и в большинстве случаев для заточки зуба потребуется сделать всего пару проходов.
Возьмите напильник обеими руками, по одной с каждой стороны. Поместите файл на линию с правильным углом для зубов и сделайте один ход вперед по зубу.
Во время подпиливания снова увеличивайте давление по изгибу зуба пилы, а не вниз.
Имеется тенденция оказывать давление на основание зуба.
Вместо этого нам нужно надавить на изгиб зуба, чтобы затачить и удалить заусенцы.
Нет необходимости поворачивать или поворачивать напильник при каждом штрихе.Вместо этого делайте плавные, ровные проходы с правильным углом для ваших режущих зубов.
По завершении каждого рабочего хода верните напильник в исходное положение, не касаясь зуба пилы на обратном пути.
Согласованная подача
Сначала обработайте наихудшие зубцы цепи, затем подпилите все оставшиеся зубья на такое же количество.
Если для заточки первого зуба требуется пять движений, примените пять движений ко всем остальным зубам.
Причина такой практики — баланс.Сохранение всех зубцов одинаковой формы и размера сделает цепь сбалансированной и плавной.
Перевернуть и повторить
Заточите все чередующиеся зубья, идущие в одном направлении на цепи, пока вы не вернетесь к отметке, которую вы сделали в начале.
Когда все зубья, идущие в одном направлении, станут острыми, поверните цепь или всю пилу, чтобы получить доступ к набору зубьев противоположного направления и заточить их.
Используйте ту же технику, чтобы заточить зубы, идущие в другую сторону.
Грабли для бензопилы Высота
Между режущими зубьями есть небольшие неровности или выступающие куски металла. Эти приподнятые промежуточные секции называются граблями или направляющими глубины.
Направляющие глубины расположены прямо перед каждым режущим зубом и контролируют, сколько древесного материала допускается в режущий зуб.
По мере заточки зубьев полотна бензопилы они также немного уменьшаются по высоте.
Чтобы сохранить такое же или надлежащее расстояние между направляющими глубины и режущими зубьями, нам также необходимо отрегулировать высоту направляющих глубины.
Используйте калибр граблей, чтобы определить правильную высоту каждой ограничителя глубины, поместив калибр граблей на два режущих зуба.
Высота секции ограничителя глубины должна быть на одном уровне с высотой грабли.
Если секция ограничителя глубины выступает над калибром, используйте плоский напильник, чтобы уменьшить высоту ограничителя глубины.
Я снимаю калибр граблей при напиливании, потому что индикатор сделан из закаленного металла и затупит напильник. Как только я снимаю часть материала с грабли, я возвращаюсь и снова проверяю высоту.
Когда верхняя часть ограничителя глубины грабли находится на одном уровне с датчиком, снимите датчик и напилите поверх переднего края грабли, чтобы обеспечить плавное движение жидкости.
Производительность Drive Link
Под цепью находятся приводные звенья, которые движутся в шине бензопилы.
Если вы заметили, что цепь не плавно движется по шине бензопилы, возможно, проблема в приводных звеньях.
Мусор или посторонние предметы в канавке шины цепной пилы могут поцарапать и повредить привод или направляющие звенья.
Снимите цепь с пилы и осмотрите ведущие звенья на предмет царапин или заусенцев. Удалите поврежденные участки на ссылках.
Кроме того, используйте тонкую плоскую поверхность инструмента бензопилы, которая выглядит как отвертка, чтобы полностью очистить канавку шины.
Используйте спрей для чистки деталей, чтобы удалить мелкий мусор из труднодоступных мест.
Альтернативные методы заточки
Есть и другие способы заточки лезвия бензопилы.
Вероятно, самый простой способ заточить лезвие без помощи рук — это уронить его и попросить профессионала сделать это за вас.
Однако, даже если профессионал точит ваше лезвие, у вас нет уверенности, что он отнимет у вас столько же времени и внимания, сколько могли бы.
Другие варианты включают в себя устройства для заточки, которые крепятся к полотну бензопилы и действуют как точилка для карандашей, например, точилка для бензопил Timberline.
Точилка для бензопил Timberline 5/32 «
Точилка для бензопил Timberline 3/16″
Точилка для бензопил Timberline 7/32 «
Oregon производит электрическую настольную точилку для лезвий для бензопил, которую можно отрегулировать для заточки почти любого типа лезвия для цепной пилы.Эта модель может пригодиться на производстве или при наличии нескольких цепей.
Для заточки с помощью точилки Oregon необходимо снять цепь с пилы.
Заточка бензопилы Вывод
Все мы знаем, что для получения хороших результатов нам нужны острые инструменты. Бензопила не исключение.
Тратить время на заточку бензопилы может быть не самым удобным занятием в вашем списке дел. Но потом, когда вы увидите, как ваше острое лезвие плавно проходит через бревно, результаты того стоят.
Сообщите мне, если вы затачиваете лезвия для бензопилы самостоятельно или сделаете что-нибудь по-другому. Оставьте мне комментарий ниже.
Вы захотите просмотреть следующие статьи по теме:
• ПРОЦЕСС ИЗГОТОВЛЕНИЯ ЗАГОТОВКИ ЧАШЕЙ ИЗ ЗЕЛЕНОЙ ДЕРЕВЯНКИ
• ОРИЕНТАЦИЯ ЗЕРНА ПОВОРОТА ЧАШИ — НАПРАВЛЕНИЕ ДРЕВЕСИНЫ
• СУШКА ЗЕЛЕНЫХ ДЕРЕВЯННЫХ ЧАШ — СУМКА
ПИЛЕННАЯ ЧАША — КАК СДЕЛАТЬ
• 10 МЕСТ НАЙТИ БЕСПЛАТНО ДРЕВЕСИНА ДЛЯ ТОЧЕК ДЛЯ ЧАШЕК
Happy Turning (and Cutting),
Кент
Везем полный выбор шлифовальных кругов для бензопилы точилки, цепь бензопилы, шлифовка колеса для заточки бензопил oregon, tecomec острая бензопила
| Мы специализируемся на ведущем бренде коммерческой и жилой Точилки для бензопил и аксессуары. Мы принимаем гордость за то, что у нас низкая цена лидер! Более 26 лет в заточке бензопил промышленность. Вы можете быть уверены в покупке своего точилки для цепных пил и аксессуары из Sharpchain.com Мы также переносить детали для точилок tecomec и efco, точилки для цепных пил, точилки для цепных пил, точилки для цепных пил, точилки для цепных пил, jolly точилки, супер точилки jolly, tl150, tl190, midi jolly, easy болгарка, веселая звезда, точилки windsor, цепь бензопилы, заточка для бензопилы круги и шлифовальные круги для бензопилы точилки. |
Соберите электрическую точилку для цепной пилы
Если вы не слишком увлечены заточкой цепной пилы вручную, создайте электрическую точилку для цепной пилы и улучшите свою цепную пилу. (См. Схему устройства заточки цепной пилы в галерее изображений.)
Хотя есть люди, которым нравится опиливать цепи цепной пилы вручную, для большинства из нас поддержание остроты резцов может быть утомительной, трудоемкой и часто утомительной работой.И хотя такое регулярное техническое обслуживание является необходимостью, нет ничего, что говорило бы о том, что вы не можете предпринять шаги, чтобы как можно быстрее с этим справиться!
Некоторые могут использовать скупой напильник от руки, а другие полагаются на приспособления для фиксации зубьев, но благодаря волшебству мастерской сотрудники MOTHER теперь могут просто прикрепить показанный здесь электрический точильный инструмент для цепной пилы к бамперу грузовика или верстаку и одеть пильная цепь, чистая как свисток, за считанные минуты. . . Приложив немного усилий, вы сможете продублировать этот инструмент, позволяющий сэкономить время!
Он построен из габаритной стали и использует 12-вольтовый двигатель нагнетателя и имеющиеся в продаже абразивные круги для выполнения грязной работы.Но у него также есть несколько функций, которые делают его совершенно удобным в использовании. Во-первых, двигатель постоянного тока может работать непосредственно от аккумулятора вашего автомобиля, поэтому вы можете точить пилу прямо в поле. Во-вторых, после того, как вы просверлите два отверстия диаметром 5/16 дюйма в цепной шине, пилу можно зажать и затачивать без разборки. Точно так же, поскольку крепление выполнено с возможностью поворота, правую и левую фрезу можно обрабатывать без демонтажа инструмента. Наконец, поскольку шлифовальный круг установлен под заданным углом, фрезы всегда имеют правильный шаг.
Все детали имеют размеры и описаны на прилагаемой иллюстрации, и они обычно доступны в виде метизов или стального лома. 12-вольтовый двигатель (деталь № J-19991) был заказан по цене 11,50 долларов США, включая доставку, у компании Jerryco Inc., Эванстон, штат Иллинойс, а абразивный круг диаметром 1/8 дюйма (деталь № 3700588) можно приобрести у компании Jerryco Inc. Foley-Belsaw Co., Канзас-Сити, штат Миссури (доступны другие колеса для более крупных пил).
Мы не будем проводить вас через пошаговые инструкции по сборке инструмента, потому что иллюстрации должны содержать все необходимые инструкции.Но мы предложим несколько предложений, которые упростят вам задачу. Для начала вам нужно отрезать полоску металла толщиной 1–5 / 8 дюйма от одной ножки угловой железной секции, которая будет использоваться в качестве крепления для стержня. Позже этот кусок металлолома можно использовать для изготовления держателя переключателя и язычка выравнивателя. Кроме того, вместо того, чтобы приваривать поворотные упоры к основанию, просто вырежьте угол 45 градусов в конце каждого из них и просверлите пазы в их центрах; Затем их можно отрегулировать в соответствии с шагом зубьев вашей цепи и закрепить машинными болтами 3/16 дюйма.
Еще один повод для беспокойства — это угол наклона самого колеса. Это определяется степенью изгиба, который вы прикладываете к стойке плоского стержня, которая поддерживает узел коромысла, и этот угол должен соответствовать контуру, образованному верхней и боковой пластинами каждой фрезы. Угол в 65 градусов вполне достаточно, и вы можете легко согнуть металл, когда он нагреется до тусклого свечения с помощью горелки.
Также важно расположение шарнирного пальца узла коромысла, которое подробно показано на рисунке.Во-первых, 1/8 дюйма отверстие должно быть пробурено через сторону опорной стойки, параллельно верхнему концу. Затем на концах этого отверстия необходимо просверлить два гнезда 1/4 дюйма и глубиной 1/4 дюйма. Штифты представляют собой винты диаметром 1/4 дюйма со снятыми головками, с конусами 1/8 дюйма или иглами, врезанными в стержни, и с прорезями, добавленными на концах с резьбой. Гайки, приваренные к коромыслу и ушку, удерживают штифты на месте.
Другая операция «индивидуальной подгонки» включает соединение вала двигателя 5/16 дюйма с валом оправки и установку этого узла в корпус с втулкой.Холоднокатаный пруток 1/2 дюйма на 3-1 / 2 дюйма имеет резьбу 1 / 2-13 на одном конце и гнездо 5/16 на 1-1 / 2 дюйма на другом. Отверстие 3/32 дюйма, просверленное в гнезде и нарезанное резьбой 1/8-32, подходит для установочного винта с чужой головкой. Шток размером 1 дюйм на 1-3 / 4 дюйма должен быть просверлен по центру до 23/32 дюйма, а пропитанная маслом втулка 1/2 дюйма на 3/4 дюйма должна быть вбита в отверстие после установки корпуса на него. служба поддержки. Двигатель должен быть точно выровнен с корпусом подшипника, поэтому не приваривайте крепления двигателя к поверхности коромысла и не сверлите монтажные отверстия, пока корпус не будет установлен.
Наконец, при изготовлении узла стопора зубьев нет места грубому мастерству. Рычаг и плечо должны быть перпендикулярны друг другу, а зубчатый упор и хомут должны быть прикреплены к рычагу под прямым углом. Устройство поворачивается на крепежном винте № 12-32, который нарезан и приварен к поверхности в отверстие, расположенное по центру на 3/8 дюйма от верхнего края держателя штанги и на 3-1 / 4 дюйма от его правого конца.
Чтобы использовать точилку в первый раз, закрепите ее на верстаке и поместите режущую планку пилы рядом с креплением планки, чтобы определить наилучшее место для сверления отверстий 5/16 дюйма, которые будут удерживать пилу на месте. Чтобы не рисковать, вы можете даже не приваривать 5/16 дюймовые болты, пока не определите их идеальное расположение относительно пильного полотна. После того, как вы просверлите два отверстия в штанге, поверните вертлюг вправо и влево, чтобы убедиться, что цепь не сдвинется при переходе. Если шарнирный болт 1/2 дюйма не идеально ровно совмещен с точкой заточки абразивного круга, когда он находится в рабочем положении, или если шарнирное соединение или опора стержня каким-то образом деформированы или взводятся вне линии, цепь сместится и сместится. в конечном итоге будет неправильно заточен.Незначительные неровности можно устранить, отрегулировав правильное положение и поместив при необходимости регулировочные шайбы за пильным полотном.
Поворотные упоры должны быть отрегулированы в соответствии с шагом резца вашей цепи; Обычно используются углы 30 и 35 градусов, но вы можете установить их под любым углом до 45 градусов. Точно так же глубину заточки можно отрегулировать с помощью Т-образной ручки в верхней части стойки коромысла. Стопор зуба, конечно же, обеспечивает фиксацию фрезы в нужном месте, когда вы протягиваете цепь вдоль шины во время процесса правки.Его винт с инородной головкой можно заблокировать, поэтому положение упора не меняется. (Чтобы упростить задачу, затачивайте все остальные фрезы по ходу движения, чтобы вам не приходилось менять положение поворота более одного раза.)
Если точилка установлена правильно, она прорежет рваную цепь за несколько минут. . . оставляя вам больше времени на то, что вам нравится этой зимой.
Первоначально опубликовано: ноябрь / декабрь 1985 г.
.
