Тип реле: Классификация реле

Виды реле и применение. Работа и назначение. Особенности

Реле – это выключатели, применяемые для разъединения, переключения и соединения электрических цепей с целью создания определенных условий эксплуатации приборов. Эти коммутационные устройства питания предложены в продаже в широком ассортименте разновидностей, отличающиеся по конструктивным особенностям и типу поступающего сигнала.

Различные виды реле используются в разнообразных направлениях:

• Управление электрических систем.
• Защиты систем от скачков напряжения.
• Обеспечения бесперебойной работы приоритетного оборудования.
• Автоматизации оборудования.

От функционирования данных устройств зависит фактическая целостность систем целиком или отдельного дорогостоящего оборудования. В связи с этим к релe предъявляются строгие требования, такие как надежность, чувствительность и быстродействие. Отдельные устройства способны реагировать на изменение параметров в выбранном порядке. К примеру, при возникновении аварийных ситуаций они отключают только поврежденные участки систем, в то время как все остальные элементы продолжат функционировать бесперебойно.

Виды реле

• Электронные.
• Герконовые.
• Электротепловые.
• Для извлечения временной выдержки.
• Реле света.
• Электромагнитные.
• Приоритета.

Электронные

Такие устройства обычно применяются для подключения больших силовых нагрузок. Они подают и отключают напряжение на электрическую цепь. Электронные релe оснащаются полупроводниковым элементами (Резисторы, конденсаторы, транзисторы, диоды, микросхемы и т.п.). Они реагируют на изменение параметров напряжения. Такие устройства можно встретить и в электросистеме транспортных средств. К примеру, блок электронных релe контролирует расход энергии и величину напряжения на клеммах аккумулятора. Также он выполняет функцию управления системой освещения.

Герконовые

Такие виды реле представляют собой герконовую катушку. Внешне они выполнены в виде баллона, внутри которого создан вакуум или закачен специальный инертный газ. В таких условиях располагаются соединительные элементы из пермаллоя в виде проволоки с контактами и покрываются тонким золотым или серебряным напылением. Геркон располагается в центре электрического магнита или находится под воздействием его поля. В то время, когда ток подается на обмотку, образуется магнитный поток, который намагничивает пружины и запирает контакты. Обычно реле герконового типа применяется для переключения электрических цепей.

Герконовые релe бывают замыкающими, переключающими или размыкающими. Неоспоримым преимуществом подобных устройств являются их небольшие габариты, доступная стоимость, а также отсутствие трущихся частей, что обеспечивает их большим ресурсом. Их контактная группа полностью защищена от влаги, и располагается в благоприятных условиях вакуума или специального газа, что повышает надежность.

При использовании герконовых реле потребуется избегать применения таких устройств вблизи от источника ультразвука, который отрицательно влияет на электрические параметры датчика. Такой же эффект создает и стороннее магнитное поле. Также нужно учитывать, что герконовые реле не переносят механических повреждений. Зачастую применяемая у них колба изготавливается из стекла, поэтому если его разбить, то устройство не сработает. Также нужно учитывать, что при подаче больших токов контакты герконов самопроизвольно размыкаются, поэтому такое оборудование должно эксплуатироваться только в тех системах, параметры напряжения в которых соответствуют техническим возможностям реле, прописанным в его инструкции. Такая же проблема с самовольным размыканием и замыканием контактов наблюдается и при работе с низкочастотным напряжением.

Электротепловые

В устройстве таких релe применяются биметаллические пластины (слои из разных металлов). В принципе работы оборудования лежит разный коэффициент расширения при разогреве пластин. При достижении определенного показателя нагрева осуществляется отключение или переключение параметров электрического тока.

Обычно тепловые релe применяют при подключении электрических двигателей. Если оборудование начинает работать на износ в результате увеличения нагрузки, то увеличивается расход количества энергии. Как следствие через релe проходит значительно больше электричества, что и приводит к его разогреву. Столь серьезные нагрузки обычно сопровождаются аварийными ситуациями, поэтому и применяется тепловое релe, которое прекратит подачу питания на оборудование. После того как биметаллические пластины в термореле остынут, электродвигатель снова удастся запустить. На термических релe может иметься колесико регулировки температуры, а иногда предусматривается кнопка принудительного запуска.

Тепловые виды реле также бывают разных типов. Они могут применяться для трехфазных или обычных электросетей. Есть устройства, в которых температура контролируется с помощью чувствительного щупа, прикладываемого непосредственно к оборудованию. Также бывают устройства, в которых вместо металлических пластин применяются специальные сплавы. При достижении определенных температур они расплавляются, тем самым полностью разрывая цепь. Эти устройства отличаются высокой скоростью срабатывания. Их принцип работы практически идентичен предохранителям. Для последующего запуска оборудования необходимо полностью сменить релe или расплавленный проводник, если это конструктивно предусматривается. Подобные устройства обычно устанавливаются непосредственно на оборудование как последняя стадия защиты от перегорания.

Релe временной выдержки

Такие виды релe являются очень распространенными во многих сферах промышленности и бытовой жизни. Они позволяют подавать и отключать напряжения с короткими промежутками времени между действиями. В них применяются специальные замедляющие схемы, позволяющие создавать паузу в передаче электричества по цепи на несколько секунд. Продолжительность разрыва зависит от сферы применения релe. Именно эти устройства работают в автомобилях при включении поворотных сигналов. Релe подает питание на лампочку и отключает его, многократно повторяя такое действие. Подобные устройства используются и на световых гирляндах, применяемых для украшения елки. Увидеть в работе релe временной выдержки можно и на мигающих светофорах, которые стоят на железнодорожных переездах и т.д.

Таймер света

Такие виды реле весьма схожи с устройствами для извлечения временной выдержки. Они применяются для контроля за осветительным оборудованием, а точнее его запрограммированным включением и отключением в определенные часы. Релe выпускаются для промышленных и бытовых нужд. Промышленные таймеры света используются в крупных теплицах, животноводческих предприятиях и т.д.

В бытовой жизни подобные устройства можно встретить в домашних аквариумах, где они включают и отключают свет в строго заданном режиме. Таким образом, таймер света выполняет роль посредника, который подает напряжение на протяжении определенного времени, после чего его отключает. Фактически к устройству можно подключить и нагреватель, вентилятор или прочее электрооборудование, которое должно работать в определенные часы.

Подобные устройства могут быть электронными или электромеханическими. Электронные работают бесшумно, в то время как электромеханические создают незначительный гул. Электромеханические не имеют собственного источника питания, поэтому в случае пропажи напряжения в сети, установленные настройки времени сбиваются.

Электромагнитные

Их принцип работы основан на воздействии магнитного поля, которое создается током в статической обмотке, на имеющийся в конструкции якорь. Такое оборудование реагирует на значение тока подаваемого на обмотку. Электромагнитные релe бывают двух разновидностей: переменного и постоянного тока

Релe переменного тока срабатывает при подаче на его обмотку переменного тока определенной установленной частоты. Подобные виды релe производится со средним током нагрузки до 320А и напряжением до 1,6 кВ. Устройства данного типа широко применяются на промышленном оборудовании, а также на некоторых разновидностях бытовой техники. Их можно встретить в конструкции медицинского оборудования, холодильников, телевизоров, и практически любой бытовой техники. Самые мощные устройства применяются на промышленных станках.

Релe постоянно тока предназначено для работы в сетях с постоянным напряжением. Такие устройства могут быть нейтральными или поляризованными. Якорь поляризованных релe меняет направление своего движения в зависимости от полюсов питания. Нейтральные устройства не зависят от полярности напряжения.

Коммутаторы приоритета

Такие виды реле управляют подключением потребителей тока и реагируют на чрезмерное увеличение нагрузки. В результате устройство отключает менее необходимые потребители. Таким образом, применение таких систем позволяет не обесточивать всю цепь. Подобные устройства выпускаются как для промышленных, так и бытовых нужд. Бытовые релe приоритета монтируется на DIN-рейку в электрощитке дома или квартиры. К нему подключается сразу две или более электролинии для питания розеток или оборудования. Одна из них является приоритетной. При чрезмерном потреблении энергии, объем которого является опасным для электропроводки, устройство отключит неприоритетные цепи потребления, тем самым уменьшив нагрузку. В том же случае когда релe приоритета не применяется, то срабатывает автоматический выключатель, который обеспечивает всю систему.

Похожие темы:

• Импульсные реле (Бистабильные). Виды и работа. Применение
• Модульные контакторы. Виды и применение. Типы и работа
• Импульсная защита. Типы и классы защиты. Работа и применение
• Магнитные пускатели. Виды и устройство. Работа и применение
• Реле тока. Виды и устройство. Работа и как выбрать. Применение
• Промежуточные реле. Виды и устройство. Работа и применение

все типы с кратким описанием, их назначение, применение

Под реле понимают коммутационный аппарат, который после воздействия явления физического характера может предпринимать определенные действия, чаще всего замыкать или размыкать электрическую цепь. Проще говоря, реле в зависимости от типа реагирует на изменение различных параметров, после чего срабатывает. Сегодня существует большое количество видов реле, которые нужны для выполнения разных задач и для использования в различных сферах. Про некоторые виды реле, которые наиболее распространены, мы писали отдельные материалы, ну а в этой статье вы найдете перечень существующих сегодня видов реле, а также их короткие описания. Схем, подробного описания устройства вы здесь не найдете, а вот основные данные, в том числе ключевые особенности и назначение мы напишем. Но перейдем к делу и посмотрим, какие виды реле сегодня существуют и где они используются.

Реле времени

Реле времени иногда называют таймерами, хотя по своей сути это разные устройства. Из названия понятно, что срабатывание реле этого типа привязано к конкретному временному промежутку или временной последовательности. По видам разделяются на электромагнитные, пневматические, электронные и с часовым механизмом. У каждого типа есть свои особенности, в рамках этой статьи мы это разбирать не будем. Смысл реле времени во временной задержке перед включением или выключением, это их основная функция, хотя, в зависимости от сложности устройства, могут быть и другие.

Реле времени может иметь задержку включения, выключения, либо оба эти два варианта. Кроме того, некоторые из них можно программировать, управляя их параметрами, нередко их используют и с другими реле или датчиками. Этот вид используется для управления освещением, системами полива, отопления и в других целях. Проще говоря, реле времени имеет смысл использовать там, где есть определенные временные циклы, это основная сфера их применения. Они бывают разные, цена на них также может сильно отличаться, во многом это зависит от характеристик, возможностей, а также условий эксплуатации, для которых предназначена конкретная модель.

Тепловое реле

Тут также все предельно понятно из названия: тепловое реле срабатывает из-за изменения температуры, обычно при её повышении до определенного предела. Это сразу ярко обозначает сферу их применения, а также возможности. Чаще всего они применяются для защитных целей, например, в электродвигателях, где они должны отключать их при повышении температуры до заданных значений.

Большинство тепловых реле используются именно в электрических двигателях, их существует множество подвидов (РТЛ, ТРП и другие), которые могут довольно сильно отличаться друг от друга. Суть в использовании в электродвигателях разного типа и с разными характеристиками. Впрочем, используют их и в других сферах. И не стоит путать тепловые реле с терморегуляторами или термостатами — это совершенно разные приборы с разным назначением.

Тепловые реле различают также и по принципу действия, тут есть несколько разных вариантов, которые стоит упомянуть. Наиболее распространены варианты с биметаллической пластиной, которая изгибается под воздействием температуры и приводит в действие контакты. Также есть тепловые реле работающие на принципе объемного расширения, в них используется жидкость или газ. В более редких типах используется принцип изменения диэлектрической постоянной, на оптических принципах и другие варианты. Такое многообразие в первую очередь объясняется разными условиями эксплуатации, а также величиной температуры, при которой реле должны срабатывать.

Импульсные реле

Импульсные реле основное применение нашли в управлении осветительными приборами. Это недорогие реле, которые устроены очень просто. Они могут иметь только два состояния: включено или выключено, конструкция у них простая и надежная. Для их работы (изменения состояния) нужен электрический импульс, после чего реле меняет положение и «запоминает» его. Проще говоря, при использовании импульсных реле не нужно постоянно подавать напряжение, достаточно только импульса, что приводит к экономии электроэнергии. Впрочем, у них отсутствует возможность контроля положения контактных групп, поэтому они не нашли очень широкое применение и используются лишь в ряде сфер, управление освещением является одной из них.

Импульсные реле бывают двух типов: электромеханические и электронные. Первые работают как раз по тому принципу, о котором мы рассказывали в предыдущем абзаце. Стоят они дешевле, устроены просто, не боятся нестабильного напряжения, ложных срабатываний у них не будет, так как от этого есть ограничитель. В электронных импульсных реле применяют микроконтроллеры, поэтому они дороже, устроены сложнее, но зато у них есть дополнительные функции, которые расширяют их функционал. Впрочем, нужен он далеко не всегда, а только в отдельных случаях, поэтому сегодня широко используются оба типа импульсных реле.

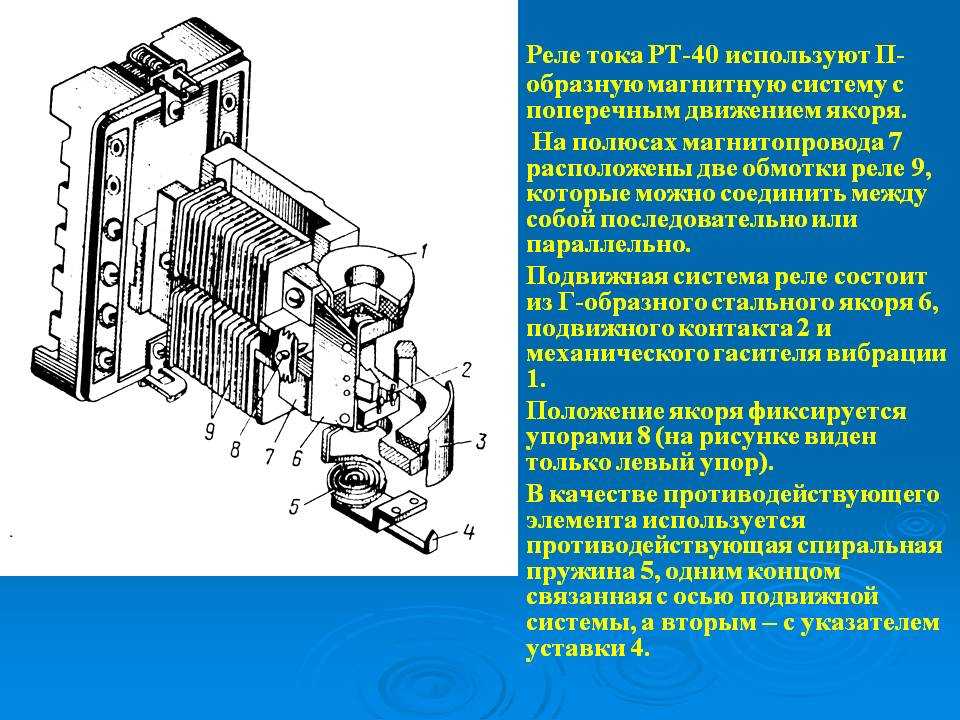

Реле тока

Реле тока реагируют на величину тока и срабатывают при его изменении и достижении определенных значений. Они используются для отключения цепи при достижении током критической отметки. Их могут использовать также для защиты от коротких замыканий или перегрузок, хотя для этого существуют другие приборы. Есть реле тока, которые реагируют на снижение напряжения в электросети или же его полную пропажу. Существуют разные виды, наиболее распространены электромагнитные, где используется катушка. Есть и другие типы реле тока, в том числе и на интегральных микросхемах, но в рамках этой статьи мы про это рассказывать не будем. В целом, реле тока достаточно распространены и используются повсеместно, хотя не всегда есть экономическая целесообразность их использования в ряде сфер, так как есть другие варианты.

Впрочем, это уже тема для отдельного материала.

Реле промежуточное

Реле промежуточное применяется в цепях управления, защиты, а также сигнализации. Именно здесь этот вид реле нашел довольно широкое применение. Его название пошло от того, что оно расположено между силовыми исполнительными цепями и источником управляющего сигнала (импульса). Назначение реле промежуточного — коммутация управляющих сигналов, а также размножение одного сигнала на несколько других. Проще говоря, с его помощью можно контролировать сразу несколько электрических цепей. Функция это довольно востребованная, поэтому реле промежуточные применяются довольно широко. Принцип их действия в целом одинаковый, но могут быть различия в конструкции и в характеристиках, что объясняет разброс цен на реле этого типа.

Реле контроля изоляции

Реле контроля изоляции используется для измерения показателей проводимости изоляционных материалов. Оно подключается параллельно к основной линии и если фиксирует изменение параметров и отклонение их от заданной нормы, то включает сигнализацию.

Это его основная задача, отключение цепи в функции реле контроля изоляции не входит, его задача лишь подать сигнал, а решение о дальнейших действиях принимают люди. Смысл в том, чтобы устранить проблему до срабатывания аварийных устройств. Этот вид реле незаменим там, где есть чувствительное к перепадам напряжения оборудование, хотя там применяют и другие защитные устройства. Реле контроля изоляции используется также и в других сферах.

Есть разные типы реле контроля изоляции, но принцип работы у них обычно одинаковый. Устройство делает последовательные измерения напряжения (отрицательного, положительного полюса и рабочего), на основе полученных данных вычисляется сопротивление изоляции. Этот процесс занимает незначительное время, у разных приборов оно разное, но оно меньше секунды. Также может быть задействован микропроцессор, который делает расчет по значению напряжения между землей и полюсами. Точность реле контроля изоляции высокая, погрешность не превышает одного процента.

Поэтому его применение позволяет избежать ложных срабатываний аварийных устройств и в целом повысить уровень контроля.

Реле контроля уровня

Реле контроля уровня жидкости имеет только одну сферу применения. Оно используется для регулирования объема электропроводящей жидкости в устройствах и оборудовании, где она используется. Принцип работы этого реле довольно простой: тут измеряется уровень сопротивления между двумя однополюсными электродами, которые погружены в эту жидкость. Реле контроля уровня жидкости может выполнять целый ряд задач, это зависит от схемы его подключения. Оно может защищать насосы от работы всухую, что может вывести их из строя, может давать сигнал на клапаны или насосы чтобы отрегулировать уровень жидкости, определять утечки жидкости и т.д. Поэтому хотя сфера применения у него одна, как мы писали выше, фактически это реле может использоваться во множестве целей, но только там, где есть жидкость. Реле контроля уровня сегодня используется в разных устройствах и в целом применяется достаточно широко.

Реле контроля фаз

Реле контроля фаз также могут называть трехфазным реле контроля напряжения, суть не меняется, это одинаковые устройство. Как понятно из название, оно применяется там, где есть подключение к трехфазному напряжение и где правильное чередование фаз имеет очень важное значение. Этот вид реле используется в электродвигателях и другом электрическом оборудовании. Реле контроля фаз защищает от отсутствия одной фазы, уменьшения или увеличения напряжения относительно заданного уровня, обрыв нулевого провода (правда, на это способы не все реле), обратного порядка чередования фаз. Некоторые модели могут позволять регулировать время срабатывания и имеют довольно широкий функционал. Принцип действия состоит в выделении гармоник обратной последовательности, которые появляются как раз тогда, когда есть место обрыва или перекоса фазы. Если вы покупаете электрическое оборудование, для работы которого нужно три фазы, почти наверняка в нем будет реле контроля фаз.

Реле напряжения

Реле напряжения одно из самых распространенных, оно относится к тем типам, которые должны стоять в каждом доме. Это базовое защитное устройство, которое защищает электроприборы или электрооборудование. Его суть в том, что при повышении напряжения выше заданного уровня или при его понижении ниже заданного уровня (это разные значения), цепь обесточивается. Про причины, которые могут привести к его срабатыванию мы писать не будем, это тема для отдельной статьи. Есть разные типы реле напряжения, но чаще всего они работают в диапазоне от 170 (нижняя граница) до 260 (верхняя граница) вольт. Большинство электроприборов способны работать в этом диапазоне, но не все, есть такие, которым нужно 220В.

Но не стоит думать, что реле напряжения является защитой от всего, оно защитит от повышения или понижения напряжения, от отгорания ноля, полезно при частых отключениях электроэнергии. Но они никак не стабилизируют напряжение, не защищают от удара молний или серьезных и мощных импульсов (для этого есть специальные устройства). Реле напряжения можно устанавливать с конкретными потребителями, есть как двухфазные, так и трехфазные устройства. Вообще, тут выбор очень большой. Хорошие реле напряжения нельзя назвать дешевыми, но это действительно очень полезное устройство. Разумеется, частными домами его использование не ограничивается, этот тип реле очень широко применяется и в других сферах.

Это основные типы реле про которые мы хотели рассказать в нашей статье. Существуют и другие типы, например, интерфейсные реле, твердотельные и многие другие, но рассказать про все в одном материале попросту невозможно. Да и многие из них заслуживают отдельного разговора, так как при их выборе и использовании есть масса разных нюансов, которые нужно знать и про которые коротко не расскажешь.

Типы электрических реле

Мы уже обсуждали работу электрических реле. Теперь мы рассмотрим различные типы электрических реле.

Существует два основных класса реле:

1. Электромеханические реле
2. Твердотельные реле

Основное различие между ними заключается в том, что электромеханические реле имеют движущиеся части, тогда как твердотельные реле не имеют движущихся частей. В дополнение к ним в промышленности доступны различные типы защитных реле.

Узнайте больше о различных типах реле защиты и функциях реле защиты.

Содержание

Электромеханические реле

Электромеханические реле — это переключатели, которые обычно используются для управления электрическими устройствами большой мощности.

Электромеханические реле используются во многих современных электрических машинах, когда жизненно важно управлять цепью либо с помощью сигнала малой мощности, либо когда несколько цепей должны управляться одним сигналом.

Преимущества электромеханических реле включают более низкую стоимость, отсутствие необходимости в радиаторе, наличие нескольких полюсов, и они могут с одинаковой легкостью переключать переменный или постоянный ток.

Некоторые из электромеханических реле

1. реле общего назначения,
2. силовое реле,
Контактор
3. и
4. реле задержки времени.

Каждый из них кратко описан здесь.

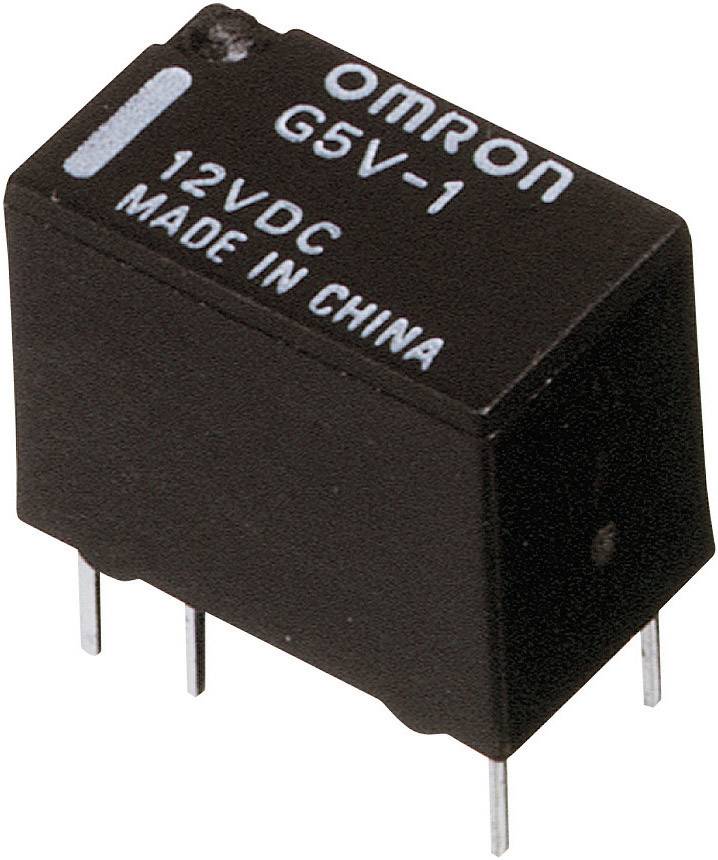

Реле общего назначения

Реле общего назначения оценивается по величине тока, которую могут выдержать его переключающие контакты. Большинство версий реле общего назначения имеют от одного до восьми полюсов и могут быть одинарными или двойными. Реле общего назначения

Реле общего назначения

представляют собой экономичные коммутационные устройства на 5–15 А, используемые в самых разных приложениях. Они встречаются в компьютерах, копировальных машинах и другом электронном оборудовании и бытовой технике.

Типичные области применения: управление освещением, управление с временной задержкой, управление промышленными машинами, системы управления энергопотреблением, панели управления, вилочные погрузчики, HVAC.

Силовое реле

Силовое реле способно работать с более мощными нагрузками 10–50 ампер и более. Как правило, это однополюсные или двухполюсные устройства.

Силовое реле

Силовые реле также содержат якорь, пружину и один или несколько контактов. Если силовое реле рассчитано на нормальное размыкание, при подаче питания электромагнит притягивает якорь, который затем тянется в направлении катушки до тех пор, пока не достигнет контакта, тем самым замыкая цепь.

Если реле сконструировано как нормально замкнутое, электромагнитная катушка оттягивает якорь от контакта, тем самым размыкая цепь. Силовые реле используются для многих различных применений, в том числе:

• Автомобильная электроника
• Усилитель звука
• Телефонные системы
• Бытовая техника
• Торговые автоматы

Силовые реле используются для коммутации самых разных токов в приложениях, включая все, от управления освещением до промышленных датчиков.

Контактор

Особый тип реле большой мощности, используется в основном для управления высокими напряжениями и токами в промышленных электроустановках. Из-за этих требований к высокой мощности контакторы всегда имеют двойные замыкающие контакты.

Контактор

Эти реле являются распределительными устройствами для управления и вспомогательных цепей и используются для управления, подачи сигналов и блокировки коммутационных устройств и панелей распределительных устройств.

Контактор представляет собой большое реле, обычно используемое для переключения тока на электродвигатель или другие мощные нагрузки. Большие электродвигатели могут быть защищены от перегрузки по току с помощью нагревателей и контактов защиты от перегрузки.

Если последовательно соединенные нагреватели слишком сильно нагреваются из-за чрезмерного тока, нормально замкнутый контакт защиты от перегрузки размыкается, обесточивая контактор, подавая питание на двигатель.

Реле задержки времени

Контакты могут не размыкаться и не замыкаться до тех пор, пока не пройдет некоторое время после подачи питания на катушку. Это называется задержка при срабатывании.

Задержка срабатывания означает, что контакты остаются в рабочем положении до некоторого времени после отключения питания катушки.

Реле задержки времени

Третья задержка называется интервалом времени . Контакты возвращаются в свое альтернативное положение через определенный интервал времени после подачи питания на катушку.

Время выполнения этих действий может быть фиксированным параметром реле, либо регулироваться ручкой на самом реле, либо дистанционно регулироваться через внешнюю цепь.

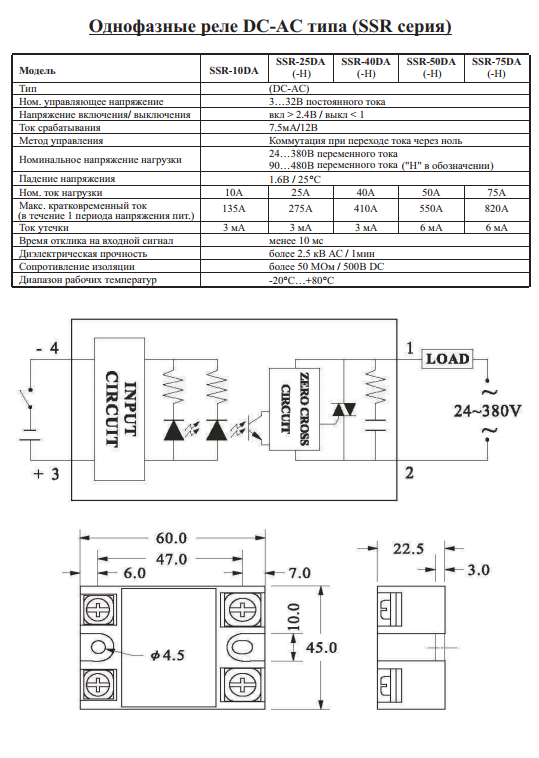

Твердотельные реле

Твердотельные реле (ТТР) — это электронное переключающее устройство, которое включается или выключается при приложении небольшого внешнего напряжения к его клеммам управления.

ТТР состоят из датчика, который реагирует на соответствующий входной сигнал (управляющий сигнал), полупроводникового электронного коммутационного устройства, которое переключает питание на схему нагрузки, и соединительного механизма, позволяющего управляющему сигналу активировать этот переключатель без механических частей.

Реле может быть предназначено для переключения переменного или постоянного тока на нагрузку . Оно выполняет ту же функцию, что и электромеханическое реле, но не имеет движущихся частей. На рисунке ниже показано трехфазное твердотельное реле.

Твердотельное реле

Как работает твердотельное реле?

Эти активные полупроводниковые устройства используют свет вместо магнетизма для приведения в действие переключателя. Свет исходит от светодиода или светоизлучающего диода. Когда на выход устройства подается управляющая мощность, свет включается и освещает открытое пространство.

Со стороны нагрузки этого пространства часть устройства определяет присутствие света и приводит в действие полупроводниковый переключатель, который либо размыкает, либо замыкает контролируемую цепь.

Часто твердотельные реле используются там, где контролируемая цепь должна быть защищена от появления электрических помех.

• Преимущества твердотельных реле включают низкий уровень электромагнитных и радиопомех, длительный срок службы, отсутствие движущихся частей, отсутствие дребезга контактов и быстрое срабатывание.
• Недостаток использования твердотельных реле заключается в том, что они могут выполнять только однополюсное переключение.

Предыдущий пост

Короткое замыкание — причины и последствия

9 марта 2016 г.

Следующий пост

Кривая нагрузки на электростанции — дневная, месячная и годовая

15 марта 2016 г.

Что такое реле? Типы реле, принцип их работы и области применения



Что такое реле?

На самом базовом уровне реле — это тип переключателя в электронной системе. Их название раскрывает важную часть того, как они функционируют — как бегуны в эстафете, они получают электрический сигнал и передают его дальше, пока не передадут его другому компоненту или реле. Это отличается от традиционных ручных переключателей, которыми необходимо физически манипулировать для управления потоком энергии или работой системы.

Для чего используется реле?

Основная цель реле — защитить электрическую систему от слишком высокого напряжения или тока, обеспечивая безопасную работу любого оборудования, к которому оно подключено. Они обычно используются в самых разных областях: от коммерческого и промышленного использования до домашних и потребительских товаров. К ним относятся системы управления освещением, системы защиты электроники, компьютерные интерфейсы, чувствительные приборы, управляющие контакторы, управляющие двигатели, телекоммуникации и многое другое.

Конструкция реле

Реле могут иметь четыре типа выводов: катушка, общий, нормально разомкнутый (НО) и нормально замкнутый (НЗ) Вывод катушки (также известный как управляющий вход) обычно подключается к маломощному источник, управляющий механизмом переключения реле. Общий вывод функционирует как выход реле и подключается к цепи, которой необходимо управлять. Клеммы NO, как следует из их названия, по умолчанию открыты до тех пор, пока реле не станет активным, а клеммы NC закрыты до тех пор, пока не активируется реле, после чего они размыкаются. Внутри реле есть две цепи. Один соединен с железным сердечником и окружен катушкой управления, а другой подключает источник питания реле к нагрузке.

Как работает реле?

Реле функционируют с использованием электромагнитной индукции. Для работы реле катушка, окружающая сердечник реле, питается электричеством от источника питания, управляющего им. Когда реле находится под напряжением, оно создает магнитное поле, которое притягивает контакт и замыкает цепь внутри реле. Это включает или выключает управляемую нагрузку.

Типы контактов электрических реле

Существует четыре различных типа контактов электрических реле. Давайте подробнее рассмотрим каждый.

SPST — однополюсный однонаправленный

Самый простой и простой тип контактов. Имея всего один полюс, реле SPST может управлять только одной цепью. Он может существовать только в открытом или закрытом состоянии, только одно из которых будет проводящим.

SPDT — однополюсное двухпозиционное

Небольшая модификация реле SPST. В реле SPDT один полюс может колебаться между двумя положениями (обычно клемма NC и NO), оба из которых будут проводящими. Однако реле SPDT по-прежнему управляют только одной цепью за раз.

DPST — двухполюсное, однонаправленное

Может рассматриваться как два спаренных реле SPST. Хотя он может управлять двумя отдельными цепями по отдельности, каждая из них может быть установлена ​​только в открытое или закрытое положение, одно из которых будет проводящим.

DPDT — двухполюсный, на два направления

Позволяет управлять двумя отдельными цепями, каждая из которых может быть установлена ​​в одно из двух проводящих положений. Это делает их наиболее гибкими из основных типов реле.

Типы реле

Существует множество различных типов реле для различных целей. Тремя наиболее часто используемыми типами являются электромеханические реле (EMR), твердотельные реле (SSR) и герконовые реле.

Электромеханическое реле

Электромеханические реле являются самым основным типом реле. Они функционируют с использованием стандартной электромагнитной катушки, которая может манипулировать подвижным контактом. Однако это физическое движение может занять больше времени и привести к внутренней дуге, которая со временем может повредить реле.

Твердотельное реле

Твердотельное реле работает с использованием полупроводника, который управляет механизмом переключения реле. Это делается с помощью низковольтного оптического сигнала от полупроводника, который при срабатывании разрешает работу управляемой высоковольтной нагрузки. Твердотельные реле известны своей быстрой работой и сравнительно долгим сроком службы по сравнению с электромеханическими аналогами. Основным недостатком твердотельных реле является дополнительное тепло, которое они выделяют за счет работы полупроводника, что может вызвать проблемы или потребовать встроенных решений для предотвращения перегрева.

Герконовое реле

Герконовые реле также работают на электромеханической основе, но имеют модифицированную конструкцию для уменьшения или устранения распространенных проблем с ЭМИ. Они состоят из двух магнитных металлических лезвий, подвешенных внутри трубки с инертным газом со спиралью.
