Саморегулирующийся кабель
Саморегулирующийся кабель это электрический нагревательный кабель изменяющий количество выделяемого тепла в зависимости от температуры нагрева в обратнопропорциональной зависимости.
Неэкранированный для труб
- Экран нет
- Защита от УФ нет
- Мощность 16 — 40 Вт
- Температура + 65 °С
Экранированный для труб
- Экран есть
- Защита от УФ нет
- Мощность 16 — 40 Вт
- Температура + 65 °С
Стойкий к УФ для кровли
- Экран есть
- Защита от УФ есть
- Мощность 16 — 40 Вт
- Температура + 65 °С
Стойкий к УФ для кровли
- Экран есть
- Защита от УФ есть
- Мощность 45 — 60 Вт
- Температура + 110 °С
Особенности саморегулирующегося кабеля
Тепловая мощность саморегулирующегося кабеля обратно пропорциональна температуре обогреваемого объекта (чем выше температура, тем меньше тепла выделяет кабель).
При отрицательных значениях температуры саморегулирующийся кабель греет во всю мощь своего номинала, а при нагревании обогреваемого объекта выделение тепла снижается и чем выше температура, тем меньше потребляется электрической энергии.
Полупроводниковая матрица, выполняющая роль нагревательного элемента изменяет свои свойства вне зависимости от других участков кабеля, поэтому допускается перехлест и наложение кабеля друг на друга.
Область применения саморегулирующегося кабеля
Саморегулирующийся кабель делятся на несколько категорий:
- Саморегулирующийся кабель без экрана – полуфабрикат, греющий кабель состоящий из токопроводящих жил, саморегулирующейся полупроводниковой матрицы и технической изоляции.
- Саморегулирующийся кабель экранированный – нагревательный кабель состоящий из токопроводящих жил, саморегулирующейся полупроводниковой матрицы, технической изоляции, экрана (заземляющего слоя) и внешней защитной оболочки.
- Саморегулирующийся кабель экранированный с защитой от ультрафиолета – полноценный греющий кабель состоящий из токопроводящих жил, саморегулирующейся полупроводниковой матрицы, технической изоляции, экрана (заземляющего слоя) и внешней защитной оболочки стойкой к ультрафиолетовому излучению.
- Саморегулирующийся кабель для пищевых продуктов – греющий кабель который при нагревании и контакте с пищевыми продуктами не выделяет вредных веществ. Данный кабель обязательно имеет соответствующий сертификат.
- Саморегулирующийся кабель экранированный стойкий к агрессивным средам – греющий кабель имеющий специальный внешний слой устойчивый к различным агрессивным средам.
- Саморегулирующийся кабель высокотемпературный – греющий кабель выполненный из высокотемпературных материалов для использования систем нагрева при высоких температурах.
Пример: SRL16-2 16W. Применение: обогрев пластиковых труб, использование в закрытых (без доступа человека) ситемах обогрева.
Пример: SRL-2CR 24W. Применение: обогрев пластиковых труб и металлических труб, использование в ситемах обогрева с применением теплоизолирующего слоя (защищенных от ультрафиолета).
Пример: SRL30-2CR 30W (UV). Применение: использование в открытых антиобледенительных ситемах (обогрев кровли и водостоков).
Пример: Применение: использование в ситемах подогрева котактирующих с пищевыми продуктами (питьевой водопровод, пищевая промышленность).
Пример: Применение: использование в ситемах обогрева с агрессивной средой (химические жидкости, канализация).
Пример: HS‑FSS2-CT 45W. Применение: использование длч подогрева до + 110 ° (обогрев емкостей, трубопроводов).

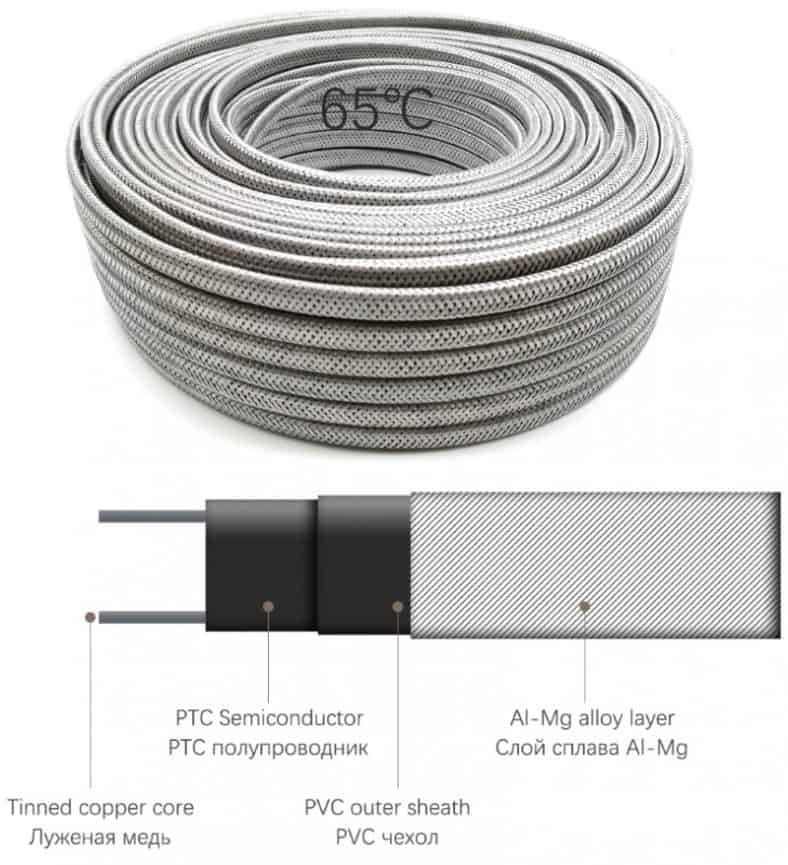

Конструкция саморегулирующегося кабеля
- Токопроводящие жилы (медные жилы — подключение 220 Вольт)
- Нагревательный элемент — полупроводниковая саморегулирующаяся матрица
- Техническая изоляция (T- оболочка из термопластика, F — оболочка из фторполимера).
- Экран (фольга,луженая медь…) — подключается к заземлению служит для электрической защиты и увеличения прочность кабеля
- Внешняя защитная оболочка служит для защиты от воздействия внешней среды, коррозии и механических воздействий (в зависимости от назначения кабеля).
Монтаж саморегулирующегося кабеля
Саморегулирующийся кабель подключается к питающему кабелю (две медные жили к 220 В, медная оплётка к заземлению) только с одного конца, другой же конец кабеля просто глушится (изолируется), при этом провода между собой не замыкаются!
Монтаж саморегулирующегося кабеля не требует специальных навыков и умений. При монтаже может быть разрезан на участки любой длины с учетом разрешенной максимальной длины одного участка, которая зависит от типа кабеля и обусловлена его конструкцией (сечением токопроводящих жил).
Подробная схема подключения приведена в инструкции комплекта муфт КМТ/R, в наборе есть все необходимые компоненты для соединения и изоляции.
Крепеж саморегулирующегося кабеля выполняется в зависимости от поверхности обогрева (фольгированным скотчем, хомутами, скобами, монтажной лентой и т.д.).
С этим товаром покупают
- Комплекты
КМТ/R - Скотч
алюминиевый - Сальник
для саморегулирующегося кабеля
Товар сертифицирован.
Саморегулирующийся нагревательный кабель НТВ
Саморегулирующийся электрический нагревательный кабель промышленного качества рассчитан на небольшую нагрузку. Разработан для защиты от замерзания или поддержания заданной температуры промышленных трубопроводов и резервуаров в строительной и холодильной промышленности, а также в автотранспорте.
Кабель НТВ может быть отрезан до нужной длины по месту, точно в соответствии с длиной трубопровода, без каких-либо конструктивных сложностей.
НTВ одобрен для использования в безопасных и взрывоопасных зонах согласно российским и международным стандартам ГОСТ Р МЭК 60079-0-2011, ГОСТ Р МЭК 60079-7-2012, ГОСТ IEC 60079-30-1-2011.
Характеристики саморегулирования повышают безопасность и надежность кабеля. НTВ не будет перегреваться или перегорать, даже когда его отдельные участки накладываются друг на друга. Ее тепловыделение саморегулируется в ответ на изменение температуры.
Установка нагревательного кабеля НTВ проста, занимает мало времени и не требует никаких специальных навыков или инструментов. Все компоненты для заделки концов, соединения и подключения питания имеются в удобных наборах.
Варианты исполнения
HTB…BТ
Конструкция с оболочкой из термопластичного эластомера поверх оплетки из медных луженых проволок или комбинированной оплетки обеспечивает дополнительную защиту.
Конструкция с оболочкой из фторопласта поверх оплетки из медных луженых проволок обеспечивает защиту в местах, где могут присутствовать коррозионные химические растворы или пары.
Масса и габариты
| Тип |
Номинальный размер, мм |
Масса, кг/100 м |
Минимальный радиус изгиба*, мм |
HTВ. | 10,5×5,9 | 10,5 | 30 |
| HTВ…BP | 10,5×5,9 | 12,0 | 30 |
* Минимальный радиус изгиба приведен для температуры –20 °С.
Максимальная длина нагревательной секции, м
(или суммарная длина секции одной марки, подключаемых параллельно) в зависимости от типа автоматического выключателя питания
| Тип |
Температура включения, °C | 24 В | ||
| 6 А | 10 А | 16 А | ||
|
12HTВ | 5 | 8 | 14 | 20 |
| 0 | 8 | 12 | 20 | |
| –20 | 6 | 10 | 16 | |
| –40 | 4 | 8 | 12 | |
|
17HTВ | 5 | 10 | 16 | |
| 0 | 6 | 10 | 16 | |
| –20 | 6 | 8 | 14 | |
| –40 | 4 | 8 | 12 | |
Для использования с типом С автоматических выключателей по стандарту ГОСТ Р 50345-2010 (МЭК 60898-1:2003)
*В момент включения нагревательной секции происходит скачок тока (стартовый ток).
Температурные характеристики
Номинальное тепловыделение в нормированных условиях для саморегулирующихся нагревательных кабелей с рабочим напряжением 12 В или 24 В:
Принадлежности
Набор комплектующих изделий для подключения питания, соединения и оконцевания нагревательной ленты, а также управляющее устройство. Для обеспечения безотказной эксплуатации и выполнения всех норм и требований по безопасности рекомендуем использовать оригинальные комплектующие компании ГК «ССТ».
Информация для заказа
