Терморазрыв: Что такое терморазрыв во входной двери?

Что такое терморазрыв в металлических входных дверях |

1. Почему она промерзает
2. Что такое терморазрыв
3. Сколько градусов за окном
4. В полотне или в коробке
5. Материалы для терморазрыва и утеплители
6. Можно ли самостоятельно сделать терморазрыв
7. Термокабель — изюминка на торте
8. Критерии хорошей двери с терморазрывом

Помните сказку про Морозко? “Тепло ли тебе, девица? Тепло ли тебе красная?”, — спрашивал седой Мороз Иванович у одной из дочерей. “Ой, руки, ноги отмерзли! Уйди, Мороз!”, — так и замерзла девица. Не гоните Морозко. Есть много способов подготовиться к зиме. Один из них — выбрать дверь с терморазрывом, чтобы не промерзала.

1. Почему она промерзает

Чтобы понять, что такое терморазрыв, поговорим для начала о жизни обыкновенной металлической двери, установленной в частном доме. Итак, зима, за окном -20С, а в комнатах тепло и комфортно. Например, +23С. Как известно, большинство дверей состоит из двух частей, либо металл-панель, либо металл-металл, соединенных между собой. Внутри дверь полая и для утепления и звукоизоляции наполнена различными материалами пеноплексом или минеральной ватой. И вот с улицы морозный воздух начинает дверь остужать. Причем очень быстро. Металл — материал с высокой теплопроводностью — это означает, что он нагревается, когда жарко, а когда холодно — остывает мгновенно. Внешнее полотно становится ледяным, роль обыкновенного утеплителя тут бесполезна и холод берет штурмом внутреннюю часть полотна. Но проморозить до минусовых температур не может — дома-то тепло. Образуется разница температур внутри и снаружи. И более теплая часть двери начинает покрываться конденсатом, а с усилением мороза эта влага превращается в наледь. В общем, холодно нашей двери и неуютно, болеть начинает — покрывается со временем коррозией и думает: “Хоть бы тамбур установили что ли”. Заботливый хозяин так и сделает. В доме от промерзшей двери уже повеяло холодом. Нужно создать дополнительно расстояние между ледяной уличной дверью и входом в теплое помещение. Разница температур станет меньше, конденсат на дверном полотне перестанет образовываться, дверь “согреется”.

2. Что такое терморазрыв

Но стоит ли усложнять себе жизнь дополнительными пристройками и финансовыми затратами на еще одну дверь? Теперь посмотрим, что было бы, если бы наша дверь была с терморазрывом. Итак, снова зима и за окном опять похолодало. А в доме тепло и уютно.

Внешняя часть двери начинает промерзать. Внутри полотна спрятан изолятор, пробковый дуб “равнодушный” к морозу и обладающий самым низким коэффициентом теплопередачи среди теплоизоляторов. Он проходит по периметру двери, соединяя между собой внутреннюю и внешнюю часть. Это и есть терморазрыв. В сочетании с несколькими слоями утеплителя пеноплекса, пенополистирола и фольгоизолона, он не только не дает двери промерзать с внутренней стороны, но и прекрасно ее шумоизолирует. Нет промерзания — нет конденсата. Такая дверь обязательно отблагодарит своего хозяина долгим сроком службы и теплом в доме.

3. Сколько градусов за окном

Технология терморазрыва разработана специально для суровых условий эксплуатации и способна выдержать экстремальную температуру  до -39С. Дверь с терморазрывом прошла лабораторные испытания в термокамере, где были созданы условия максимально приближенные к условиям Крайнего Севера.

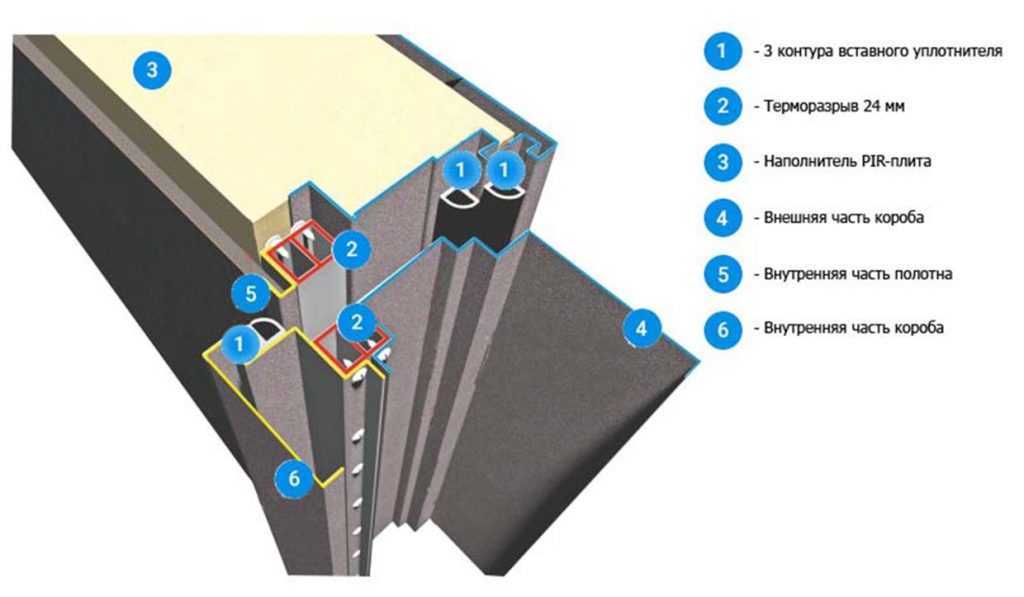

4. В полотне или в коробке

Если терморазрыв установить только в полотне, толку от этого будет мало — дверная коробка начнет остывать, в итоге промерзнет вся дверь. Поэтому между внутренней и внешней частью короба по аналогии с полотном помещают пробковый дуб. В качестве утеплителя используют изолон и фольгу.

5. Материалы для терморазрыва и утеплители

• Пробковый дуб. Пожалуй, лучший теплоизолятор из всех существующих с показателем теплопроводности  — 0.034 К. Для примера показатель фольгированного изолона — 0,040 К, пластика — 0,7 К, МДФ — 0,15 К. Пробка абсолютно устойчива к влаге и, в отличие от пластика, сжимающегося под действием низких температур, не деформируется и не разрушается. Это натуральный, а значит экологически чистый материал, с отличными звукоизолирующими свойствами.
• Пеноплекс — материал с низким коэффициентом теплопроводности, устойчив к сжатию и долговечен. Способен в минимальных количествах поглощать влагу, поэтому используется в местах и конструкциях с повышенной влажностью. Один из наиболее экологичных утеплительных материалов.
• Пенополистирол. Как утеплитель заметно превосходит другие материалы. Морозоустойчив. Совершенно “равнодушен” к температурным перепадам. Не меняет своих теплопроводных и физических свойств в диапазоне — от -50 до +75 С. Износостоек — до 40 лет службы. Применяется для изоляции от ударных шумов. Идеально чувствует себя во влажной среде за счет минимального поглощения влаги. Материал прочный, не теряющий своего объема и формы в разных условиях использования.
• Фольгоизолон. Выполняет функцию паро/гидроизоляции. Его свойства напоминают принцип работы термоса — не выпускает тепло из помещения и не пропускает холод снаружи.

6. Можно ли самостоятельно сделать терморазрыв

Кажется, что может быть проще — вынуть наполнение дверного полотна, собрать слои утеплителей и сам терморазрыв. При кажущейся простоте нельзя забывать, что двери с терморазрывом собирают на фабрике с помощью специального оборудования, обученные этому люди. Эффекта терморазрыва от самодельной конструкции точно не будет, а вот разобранная дверь может пострадать. Не стоит  ориентироваться и на готовую продукцию из дешевого сегмента. Вместо пробкового дерева там может быть пластик или его не очень качественные аналоги. Сделать срез двери, чтобы взглянуть на наполнение, тоже не получится.

Двери с терморазрывом имеют сертификат, в котором прописаны все свойства и характеристики продукта, условия эксплуатации.

7. Термокабель — изюминка на торте

Одной из особенностей дверей с терморазрывом от нашей фабрики является установление дополнительного источника согревания и просушивания двери — термокабеля. Он размещается во внутренней части короба и свободно выводится в нижнем углу рамы в петлевой части. Когда температура опускается ниже отметки 39С или в период сильных осадков, термокабель согревает и подсушивает полотно по всему периметру. При этом на его работу затрачивается очень мало электроэнергии — в 100 раз меньше, чем при работе тепловентилятора. При желании его можно отключить. Имеет функцию саморегуляции — в зависимости от погодных условий греет сильнее или слабее.

Термокабель значительно продлевает срок службы двери и делает ее использование более комфортным.

8. Критерии хорошей двери с терморазрывом

• Толщина стали двери не менее 1,5 мм. От этого параметра зависит надежность приваривания петель к тяжелым дверям.
• Металл должен быть покрыт антикоррозийным составом и защитой от УФ-лучей.
• Наличие независимых металлических ребер жесткости внутри дверной коробки, повышающих взломостойкость двери. Не менее 12 ребер жесткости.
• Самый лучший терморазрыв должен быть выполнен из пробкового дерева.
• Терморазрыв должен присутствовать не только в дверном полотне, но и в дверном коробе. Кроме этого коробка не может быть без утеплителя.
• Увеличенная длина короба для усиления защиты от промерзания.
• Увеличенная жесткость короба для более плотного прилегания двери.
• Наличие регулятора притвора.
• Наличие термокабеля, как максимальной защиты от промерзания.





уличная дверь с терморазрывом Терморазрыв М+

Стоимость двери: 38 100 руб + внутренняя панель

​

установка: Официальным сервисом 1-2 дня

Гарантия 7 лет

купить дверь Терморазрыв М+

Онлайн заявка на замер двери и консультацию специалистом

Сервис по установке

усиление проемов

закладка проемов

расширение проемов



Оцинкованная трехконтурная входная дверь с терморазрывом толщиной 105 мм с высокими тепло-шумоизоляционными показателями. Двухслойное утепление полотна, замки с автоматическими шторками от промерзания и продувания.

​

​

КОНСТРУКЦИЯ

Дверная коробка выполнена из гнутого профиля 1,5мм, вылет металлического наличника 55мм с загибом 90С.

Увеличенная толщина рамы 155мм.

​

Полотно CPU цельногнутое, усиленно вертикальными ребрами жесткости
Терморазрыв: Полиамидный профиль 7 мм по всему периметру полотна и короба двери

Толщина полотна 102 мм

Толщина рамы 155 мм

Три контура герметичного уплотнения по полотну и порогу (1 магнитный )

Утепление полотна и рамы: 1 слой — Минеральная плита EUROizol ECO плотностью 100 кг/м3
2 слой — экстругированный пенополистерол 10 кг/м3.

​

3 петли на подшипнике.

Противосъемные штыри — 2 шт.





ОТДЕЛКА


Окраска металла:  Порошковая окраска RAL 7024  + цинкование

​

Внешняя отделка: стальной лист 1,5 мм окрашеный полиэфирной атмосферостойкой краской рисунок Металлофиленка Ф1

Внутренняя отделка фрезерованная панель МДФ 10 мм : на выбор (см. ниже)



ЗАМКИ

Два раздельных замка



Замок Гардиан 3011 сувальдный, Россия

Замок Гардиан 3001 сувальдный, Россия

​

ФУРНИТУРА

Ручка: Резидент 28

Глазок оптический: нет

Ночная задвижка: поворотная механическая без автозакрывания
Замочные накладки:  Crit «шторка-автомат» с защитой от промерзания.

​

Упаковка

Герметичный полиэтиленовый чехол, пенопластовые щиты, гофрокартонный бокс.

​

Размеры дверного блока с рамой: 960х2050, 880х2050

толщина полотна (двери) 105 мм,
глубина короба 145 мм
общая толщина 155 мм
вес до 110 кг


отделка проема доборами и наличниками

Варианты внутренней отделки

на выбор в наличии:

Панели ламинированые 10 мм

+5300 руб к стоимость двери

11 белый матовый

03 белый матовый

03 сандал

03 Бренди

23 белый матовый

23 софт шампань

13 белый мат

13 софт грей

25 белый матовый

25 бетон светлый (вставка черная)

22 графит

22 белый матовый

21 белый матовый

21 смоки

21 бетон светлый

24 белый мат

24 бетон светлый

24 графит

Панели со стеклянными вставками

+5900 руб к стоимость двери

02 Сандал светлый

01 Белое дерево (структура дерева) вставка черная

01 Сандал белый

Панели с зеркалами

+6800 руб к стоимость двери

зеркало бетон макси

зеркало макси белый матовый

зеркало макси венге

зеркало макси грей софт

зеркало макси сандал светлый

Зеркало 18 бетон светлый

Зеркало 18 сандал белый

Зеркало 18 Белое дерево

Панели с зеркалами Премиум

+8800 руб к стоимость двери

зеркало фацет белый матовый

зеркало графит макси

Знакомство с термическим разделением

Затраты на энергию продолжают оставаться важным фактором при проектировании и строительстве зданий, поскольку потребители и владельцы зданий все больше требуют от архитекторов и инженеров создания более комфортных и энергоэффективных помещений.

Строительная индустрия внедряет инновации, чтобы предоставить то, что нужно рынку, способами, которые рынок может выдержать с точки зрения затрат. Архитекторы и инженеры-строители обращаются к термическим разрывам для улучшения тепловых характеристик ограждающих конструкций зданий. Задача инженеров-строителей состоит в том, чтобы внедрить концепцию термических разрывов при сохранении требований строительных норм и правил к проектированию конструкций.

Терморазрыв — это элемент конструкции с низкой теплопроводностью. Термические разрывы также можно назвать термическими барьерами. Эти элементы используются для уменьшения потока тепловой энергии между проводящими материалами и, следовательно, являются подходящим методом сохранения тепла внутри (в холодном климате) и отвода тепла (в теплом климате), экономя затраты на отопление и охлаждение соответственно. Теплопроводный материал позволяет теплу проходить через него в любом направлении. К распространенным теплопроводным материалам в строительной отрасли относятся: сталь, бетон и алюминий.

Добавление термического разрыва увеличивает общее термическое сопротивление объекта или сборки. В частности, терморазрывы могут представлять собой несущую систему изоляции для соединений сталь-сталь, соединений сталь-бетон и соединений запроектированных железобетонных балконов.

Важнейшим аспектом теплового разделения в инженерии и строительстве является возможность снижения потерь энергии в инфраструктуре (отопление или охлаждение). Примеры областей, в которых происходят заметные потери энергии, включают области возле окон, дверей и проходов через ограждающие конструкции зданий, где области становятся теплее или холоднее по сравнению с контролируемой и кондиционируемой внутренней средой здания. Термические разрывы в этих зонах здания могут уменьшить потери тепла через стены. Практика использования терморазрывов для сохранения тепла, а в более теплом климате – отвода тепла, может снизить количество энергии, необходимой для поддержания в здании определенной температуры, и, следовательно, затраты на отопление или охлаждение.

Не говоря уже о повышении комфорта для людей, пользующихся зданием.

Термические прокладки могут использоваться для различных структурных применений, таких как:

Железобетонные конструкции

• Между внешней плитой балкона и внутренней кондиционированной плитой.
• Между стальными пристройками (балконами, крышами и т.п.) и внутренней кондиционируемой конструкцией.

Конструкции из конструкционной стали

• Между соединениями сталь-сталь, которые проходят через ограждающие конструкции здания.
• Между соединениями стали с бетоном, проходящим через ограждающие конструкции.

Сталь является одним из наиболее часто используемых высокопроводящих материалов в строительстве и машиностроении. Реализация термически разорванных соединений в стальных соединениях или в местах соединения стали с бетоном очень эффективно снижает потери энергии через эти точки соединения.

Инженеров-строителей часто просят включить в их конструкцию терморазрывы, и это может быть проблемой при учете конструкционных нагрузок, которые должны передаваться через соединение.

Детали соединения сталь-сталь с термическим разрывом довольно распространены в проектировании и строительстве. Однако обеспечение термически разорванного соединения стали с бетоном было проблемой… до сих пор.

Запатентованная закладная пластина EM-BOLT на болтах со встроенным термическим разрывным материалом Armatherm представляет собой эффективную и простую конструкцию, обеспечивающую термически разрывное соединение при креплении стали к бетону. Его упрощенная конструкция также обеспечивает высокий уровень конструктивных возможностей в полевых условиях, что приемлемо и желательно как для бетонных, так и для стальных подрядчиков.

Узнайте больше о усовершенствованных решениях EM-BOLTs для термического разделения бетона и конструкционной стали!





ПРИМЕРЫ ТЕРМИЧЕСКОГО И НЕТЕРМИЧЕСКОГО РАЗРЫВА КОНСТРУКЦИОННЫХ СОЕДИНЕНИЙ

Пример термического разрыва — Деталь концевой балки — Без термического разрыва



Пример термического разрыва — деталь торцевой балки с термическим разрывом

Пример термического разрыва — деталь угла ригеля — без термического разрыва



Пример термического разрыва — деталь угла ригеля с термическим разрывом



При отсутствии теплового разрыва тепло из внутреннего пространства может проходить во внешнее пространство, забирая тепло из внутреннего пространства. Когда термический разрыв установлен, тепло, которое уходит через стальную балку, уменьшается благодаря буферу. Это снижает потери энергии и снижает вероятность образования конденсата на теплой стали.

Поскольку энергия становится дороже, а строительные нормы и правила реагируют на это более строгими ограничениями, инженерам важно понимать такие технологии, как терморазрывы, которые могут помочь проектировщикам зданий достичь целей строительства, связанных с комфортом и энергоэффективностью.

EM-BOLT продолжает разрабатывать инновационные продукты для конструкционного строительства, которые решают такие проблемы, как наша закладная пластина EM-BOLT со встроенной технологией терморазрыва.

Хотите узнать больше о том, как закладные пластины EM-BOLT с болтовым креплением экономят затраты и время на строительство? Воспользуйтесь руководством ниже!



Вам нужна помощь в инженерных расчетах бетонных закладных плит? Свяжитесь с нами ниже.



Закладная пластина Чертежи Revit для нашей стандартной серии продуктов также доступны, чертежи Revit находятся здесь.

Чтобы узнать больше о преимуществах болтовых закладных пластин EM-BOLT, перейдите сюда.

Чтобы узнать больше о наших решениях для терморазрыва бетонных плит, перейдите сюда.

Терморазрыв — Решения для теплового моста

Назначение материалов для терморазрыва



Некоторые исследования показали, что тепловые мосты могут увеличить кондуктивные потери тепла во всем здании более чем на 15%. Процент является функцией некоторых очевидных переменных: климата, типа здания, а также расположения и типа тепловых мостов. Величина теплового моста является важным фактором. Некоторые детали интерфейса увеличивают значение U стены на 45%, другие детали перехода увеличивают значение U только на 5%. Является ли ограждение здания навесной стеной на 40%? Один навес или пятьдесят балконов?

Тепловой поток (потери), создаваемый тепловыми мостами, зависит от детали и количества деталей. Если проект здания содержит много некачественных или неэффективных деталей, вклад в общие потери тепла через ограждающие конструкции будет высоким. Чтобы повысить энергоэффективность здания, нам необходимо повысить эффективность тепловой оболочки.

Если вы проектируете в соответствии со стандартами пассивного дома, в конструкции широко используются термоизоляционные материалы. Тепловые мосты просто не допускаются, а утечка воздуха ограничена. Это значительно снижает потери тепла, что, в свою очередь, снижает потребление энергии. Проектирование в соответствии со стандартами LEED также предполагает снижение энергопотребления здания, и кредиты EA присуждаются за оптимизацию энергетических характеристик здания, в том числе за оптимизацию эффективности тепловой оболочки.

Таким образом, тепловые мосты влияют на тепловую оболочку, характеристики которой влияют на общие затраты на электроэнергию в здании. Как уменьшить потери тепла из-за теплового моста? С помощью терморазрыва. Термические разрывы создают непрерывность внутри терморегулирующего слоя, в результате чего получается истинная непрерывная изоляция…..

Назначение материалов и систем с термическим разделением (терморазрывы) состоит в том, чтобы уменьшить воздействие тепловых мостов путем предотвращения теплопроводного потока через тепловая оболочка. Терморазрывы удерживают тепло и выталкивают точку росы наружу. Они ломают мост. 9

9 0120 сущ.

Мера способности материала передавать тепло.

Тепловые потери

Теплопроводность терморазрывного материала является важной переменной, определяющей скорость прохождения тепла через этот материал. Тепловой поток также зависит от площади и температуры. При одинаковых граничных условиях, разнице температур двух материалов, а также при одинаковой площади и толщине материал с более высокой теплопроводностью будет передавать тепло с большей скоростью.

Терморазрывные материалы характеризуются либо их теплопроводностью (k), либо термическим сопротивлением (R). Эти два значения связаны, поэтому любое значение может быть вычислено из другого. Чтобы определить эффективность термического разделения для снижения потерь тепла, необходимо создать тепловую модель детали в пределах стены здания или узла крыши. В модели требуются значения k или R всех материалов в сборке.

Зачем нужно моделирование? Две причины: во-первых, тепло не течет параллельными путями, когда конструкционные материалы с высокой проводимостью комбинируются в сборке. Если бы это было так, мы могли бы использовать простую математику и взвешенное по площади усреднение для определения теплового потока через сборку. Во-вторых, многие детали интерфейса и перехода сложны и включают в себя углы или другие особенности, которые в лучшем случае затрудняют расчет теплового потока.

Обратите внимание:

Стальные Z-образные балки могут занимать примерно 10% поверхности наружных стен зданий. Тем не менее, они могут уменьшить значение R в чистом поле стены на целых 50%.

Балконы в здании могут занимать 3% поверхности наружной стены. Было показано, что балконы могут быть причиной до 30% тепловых потерь в стенах.

Взвешивание площади и допущения о параллельном тепловом потоке приведут вас по неверному пути…..

Тепловая модель типичной каменной сборки фасада с использованием уголка полки на плите перекрытия. Обратите внимание на разницу температур в углу и внутри плиты перекрытия.

Результаты тепловой модели сообщат вам:

• Фактическое значение R и значение U сборки без термического разрыва

• Скорректированные или эффективные значения R и U с примененным термическим разделением

• Сколько тепла теряется из-за теплового моста

• Насколько термическое разделение уменьшает потери тепла

• Температура поверхности материалов в сборке, которая указывает на вероятность образования конденсата

Чтобы быть эффективным, термическое разделение должно иметь большую , гораздо более низкая теплопроводность, чем материал, который он «ломает». Имеет ли значение толщина? Короче говоря, да. Для всех материалов проводимость зависит от толщины. Напомним, что тепловой поток зависит от площади, температуры и теплопроводности. Поскольку проводимость материала зависит от его толщины, при расчете теплового потока для термического разрыва важны как толщина, так и площадь.

В некоторых случаях использование слишком тонкого терморазрыва может привести к неблагоприятным результатам! Давайте посмотрим на стальную балку, поддерживающую балкон. Если мы «сломаем» балку в том месте, где она проходит через тепловую оболочку, чтобы создать тепловой разрыв, нам, вероятно, потребуется добавить торцевые пластины по обе стороны от разрыва в балке, чтобы соединить тепловой разрыв. Когда мы делаем это, мы увеличиваем площадь поверхности контакта стали. Без терморазрыва мы бы ухудшили отвод тепла через луч. Что касается термического разрыва, мы должны признать, что проводимость материала термического разрыва зависит от его толщины, а тепловой поток через теперь термически разорванное соединение является функцией этого плюс площади соединения. Слишком тонкий, и влияние термического разрыва теряется из-за увеличения площади высокопроводящей стали. Моделирование нескольких решений с термическим разделением показало, что толщина должна быть не менее 1 дюйма для достижения значительного снижения теплопотерь. Это, конечно, зависит от приложения и сборки.



В любой конструкции соединения с использованием термического разделения цель состоит в том, чтобы найти подходящее сочетание толщины/площади, которое поможет сборке стены или крыши соответствовать требованиям к значению U в зависимости от климатической зоны и энергетического кодекса.

Тепловой поток, связанный со стальными прогонами в металлической крыше здания. Обратите внимание на более низкие температуры внутренних поверхностей прогонов из-за тепловых мостов.

Конденсация



В то время как правильно спроектированный термический разрыв значительно снижает тепловой поток, термические разделители также эффективны для поддержания поверхности соединения выше точки росы. Это особенно важно для деталей подключения в зданиях, где значения относительной влажности выше нормы (больницы или плавательные бассейны), или в южной части Соединенных Штатов, где уровни влажности выше.

Вторым преимуществом использования термического разделения является контроль температуры поверхности материала. Тепловой мост позволяет теплу из внутреннего кондиционируемого пространства выходить наружу корпуса. Когда разница температур велика, внутренние поверхности материала охлаждаются. Чтобы предотвратить возможность образования конденсата в тепловой оболочке, температура поверхности материалов внутри оболочки должна поддерживаться выше температуры точки росы. Риск образования конденсата возможен, если тепловые мосты, проходящие через оболочку, не устраняются с помощью терморазрыва.



Огнестойкость

В дополнение к предотвращению потерь тепла, сохранению поверхности материала выше точки росы и достаточной прочности для сохранения целостности структурного соединения, термические разрывы также должны определяться на основании того, что они устойчивы к сжигание.

Многие растворы или материалы для термического разделения являются горючими или содержат горючие компоненты. Огнестойкость и распространение пламени являются двумя важными характеристиками горючих материалов, используемых в зданиях. Воспламеняемость и последующее тепловыделение материала могут увеличить степень пожароопасности, а также интенсивность и продолжительность пожара.

Строительные нормы и стандарты используют следующие термины для оценки различий между горючими материалами по отношению друг к другу.

Негорючие материалы не способствуют горению и не добавляют заметного тепла огню; тем не менее, горючие материалы, используемые в термических разделителях или в качестве термических разделителей, должны демонстрировать соответствие огнестойкости, если они расположены в сборке с классом огнестойкости.

Применяется ли класс огнестойкости в соответствии с местными строительными нормами? Должностному лицу здания должно быть предоставлено достаточно данных, чтобы показать, что требуемый класс огнестойкости не снижается в результате включения термического разделения в ограждении здания.
