Термография здания — экономия энергия
Опубликовано в Статьи
Потери тепла значительно повышают затраты на энергообеспечение. Поэтому, первоначальной задачей является как можно более точное обнаружение и рекомендации к устранению возникших проблем.
Общество ATICE является независимой организацией по проведению профессиональной термографии с помощью высококачественного оборудования В 360 Flir-системы.

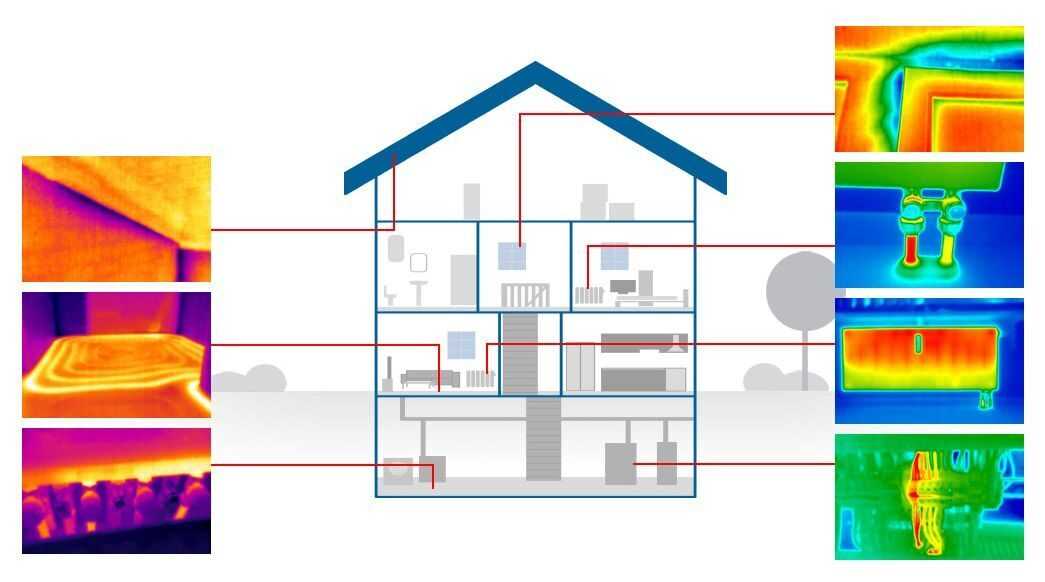

Следующие примеры дадут вам возможность получить представление о назначении т применении инфракрасной камеры в здании.
Дефекты изоляции
Здесь мы обнаружили отсутствие изоляции, «видимое изнутри» в виде «девятки» на потолке сооружения: фиолетовый цвет показывает явный дефект изоляции. Оптическая точка на цифровой фотографии определяет самую чувствительную точку.
Вывод:
Мы можем сравнить этот тип дефекта с постоянно открытым окном. Чрезмерный расход, дискомфорт и риск возникновения сырости и плесени. В перспективе будет повреждение каркаса здания.
После выявления этой проблемы, чтобы избежать неудобств в будущем, строитель должен предпринять шаги, чтобы дом отвечал реальным требованиям владельцев. К сожалению, этот факт не единичный. Сегодня такая технология нашла широкое применение, что показывает отсутствие соблюдения строителями регламентов изоляции.
Дефекты изоляции
Мы ясно видим отсутствие изоляции на этой части стены, видимой изнутри в нижнем углу (лазерная точка на цифровой фотографии). Последствия могут быть катастрофические потому, что в дополнение к увеличенным энергетическим затратам добавится ощутимый дискомфорт. Также будут систематически возникать проблемы сырости, плесени, которые в итоге приведут к разрушению и деформации конструкции здания.
Этот тип контроля обнаружил плохо произведенный монтаж. Здесь, как и в предыдущем случае, строители должны будут заново выполнить работы.
Местоположение термических точек
На этом изображении определился значительный тепловой мост, с показаниями внешней температуры 3°C в 5ч45мин. Здесь мы можем видеть, что белая зона расположена на 13.3°С. Разница в 10°С! Температура самой стены 8°С. Потеря тепла в этом случае гчень значительная.
Здесь некоторые технологические требования к оборудованию, которые предлагаются владельцу здания, чтобы сохранить сооружение. А также установлены лимиты работ, чтобы обеспечить наиболее подходящие решения для экономии электроэнергии и увеличения комфорта.
Определение нарушения изоляции трубопроводов и стояков, расположенных снаружи под уклоном снаружи дома
В дополнение. К проблеме теплового моста, обозначенного красным, мы обнаруживаем четкую линию (на фото слева и лазерная точка с указанием центральной точки трубопровода), а на изображение справа указывает красным и желтым цветом области потери тепла. Эта труба, которая запитывает верхний этаж, совсем не изолирована. Логичным будет рекомендация изолировать все трубопроводы соответствующим материалом и как можно тщательнее провести изоляционные работы.
Определение повреждения изоляции крыши
На этом изображении красной областью выделяется зона потери тепла. Она очень обширная. После осмотра изнутри были даны советы и рекомендации по устранению проблемы.
Дефект изоляции вследствие плохого монтажа
На левом фото представлено изображение внутренней стены веранды. Термография, поведенная на этой веранде, показала проблемы монтажа изоляции. На самом деле, вы можете это видеть на изображении – плоскость стен окрашена в фиолетовый цвет при температуре 15.2°. На центральном изображении оранжевым цветом выделяется область с температурой 19.9° Сочетание цвета и температуры на термографии указывает на отсутствие изоляции. Строитель, выполнявший эту работу, допустил оплошность и должен переделать монтаж в соответствии с конструктивными требованиями.
Определение дефектов изоляции крыши
На термограмме мы можем видеть разные цвета на уровне черепицы. Цвета белый, красный и желтый показывают температуру от 15°С до 21°С. Эти области указывают на потери тепла.
Вывод:
С помощью термографической службы мы точно установили локализацию дефектов изоляции около каминной трубы после визита на чердак. Это послужило рекомендациями к целенаправленной работе именно в этой области крыши.
Результат:
Непосредственное устранение потерь энергии, повышенный комфорт, снижение расходов на электроэнергию и последующее снижение стоимости ремонтных работ.
Точная диагностика отопления, расположенного под полом
Термография позволяет обнаруживать неисправности и их местоположение на извилистых теплообменниках отопления, скрытого под полом.
Отсутствие герметичности на крыше террасы
Наличие застойной воды под покрытием показало нарушение непроницаемости. Дефекты защиты вызвали проблемы инфильтрации. Термография показала точное расположение поврежденных участков, что позволяет точно определить размер задачи и масштабы работ.
Отсутствие циркуляции тепловой энергии в радиаторе отопления
Нарушение герметичности выявило наличие застойной воды под защитным покрытием стен. Герметичность не соблюдается. В результате могут случиться проблемы с инфильтрацией (просачиванием воды под напольное покрытие).
Термография показывает точное расположение дефекта и позволяет однозначно определить размер задач.
Горячая вода должным образом не циркулирует во всех элементах радиатора ( в результате плохой продувки в системе и радиаторе могла остаться грязь и пузырьки воздуха). Это приводит к неисправности радиатора, чрезмерному срабатыванию термостата и к дискомфорту жителей. В данном случае термография также определила неисправности.
Рекомендации: продуть и прочистить забитые элементы, чтобы восстановить нормальную циркуляцию и полную мощность нагрева радиатора.
Результаты: снижение стоимости ремонта, улучшение комфорта, прекращение ложных срабатываний термостата.
Метки материала: здания, обследование
Похожие материалы:
Оптимизация работы служб эксплуатации зданий с тепловизорами Testo
Просто видеть больше
с тепловизорами Testo
Утечки, высокое сопротивление теплопередаче и другие аномалии вызывают изменение температуры и потому могут быть легко визуализированы на термограмме.
Использование тепловизора облегчает и оптимизирует работу по эксплуатации зданий. Ниже мы покажем важнейшие области применения термографии при эксплуатации зданий, чтобы вы могли использовать тепловизор с большей эффективностью.
НОВИНКА: тепловизор testo 883
для технического обслуживания
Подробнее
Мониторинг систем отопления и поиск утечек
С помощью тепловизора вы сможете очень эффективно проверять состояние систем отопления, вентиляции и кондиционирования. Достаточно одного взгляда с помощью тепловизора Testo, чтобы локализовать температурные аномалии:
- Для бесконтактного определения расположения отопительных труб,
- для быстрой проверки оборудования
- и безопасного мониторинга систем отопления.
Обычно поиск утечек или определение местоположения отопительных труб требует больших затрат времени и труда. Теперь же эти затраты сводятся к минимуму. С тепловизором Testo вы найдете трубы и утечки, не вскрывая большие площади стен и пола. Достаточно будет лишь точечного вмешательства, что позволит сократить расходы и избежать долгого перегораживания домов, офисов и рабочих мест.
Проверка электрооборудования на температурные аномалии
Неисправные контакты или перегрузка КРУ, электрических распределителей и приводов может привести к вызывающим убытки простоям или даже к возникновению пожаров. Примерно 35 % всех пожаров на промышленном производстве возникает из-за сильно перегретых электрических компонентов.
Регулярные проверки всех электроустановок с помощью тепловизора testo поможет минимизировать риск их выхода из строя. Такая проверка позволит быстро и точно диагностировать как уже существующие дефекты, так и потенциальные источники неисправностей и опасности. Дополнительное преимущество термографии в том, что ее во многих случаях можно использовать, не останавливая работу оборудования.
Обеспечение энергетической эффективности зданий
В условиях постоянно растущих цен на энергоносители значение энергетической эффективности зданий постоянно возрастает. Инфракрасное измерение температуры с помощью тепловизора Testo идеально подходит для быстрой и эффективной диагностики энергопотерь. Среди причин могут быть, например
- Тепловые мостики в крышах, стенах и балконах, а также в нишах для батарей
- Неисправная или отсутствующая теплоизоляция
- Щели в окнах или рольставнях.
Термограмма позволяет детально визуализировать все проблемные точки на фасаде здания. Так вы сможете быстро найти утечки, оценить уровень потерь тепла и наглядно представить степень ущерба ответственным лицам.
Обеспечение энергетической эффективности технических систем
Энергетическая эффективность технических установок не менее важна: как правило, энергопотребление машин и трубопроводов в промышленных компаниях намного выше, чем у систем кондиционирования в зданиях. Опыт показывает, что
- Трубы для горячей воды и пара
- Холодильные камеры и холодные потолки
- Использование технологического тепла
имеют большой потенциал экономии энергии.
Тепловизор Testo поможет вам быстро и наглядно продемонстрировать имеющиеся проблемы, поскольку зоны с плохой (или отсутствующей) теплоизоляцией прекрасно видны на термограмме. Засоры и накипь в отопительных трубах также отлично видны на термограммах, что позволяет точечно их устранять.
К тепловизорам
к странице Эксплуация зданий
Инфракрасные камеры для термографии зданий
Термография зданий — одно из наиболее требовательных приложений для систем инфракрасных камер
Повышение энергоэффективности зданий имеет наивысший приоритет, и инфракрасная термография в значительной степени способствует достижению этой цели. Инспекции с помощью инфракрасных камер быстро и легко выявляют проблемы с изоляцией зданий. Для этого системы инфракрасных камер должны иметь соответствующее хорошее разрешение. Во-первых, это тепловое разрешение. Системы инфракрасных камер для осмотра зданий должны иметь особенно хорошее тепловое разрешение < 40 мК (0,04 °C).
Это означает, что они смогут надежно обнаруживать неисправности даже при минимальной разнице температур снаружи и внутри помещения. Только так системы инфракрасных камер можно использовать круглый год, чтобы они быстрее окупались. Кроме того, при обнаружении утечек такое хорошее тепловое разрешение дает преимущества, поскольку неисправности в более глубоких областях все еще легче обнаруживаются. Серия инфракрасных камер VarioCAM® от InfraTec особенно подходит для этих требований благодаря высокому геометрическому разрешению.
Системы инфракрасных камер InfraTec делают обследование зданий чрезвычайно эффективным благодаря своим 3,1 мегапикселям
Инфракрасная камера серии VarioCAM® High Definition с разрешением 3,1 мегапикселя обеспечивает в 16 раз больше пикселей, чем стандартная инфракрасная камера с разрешением (320 x 240) ИК-пиксели. Таким образом, тепловизионные изображения можно снимать с большего расстояния, обеспечивая обзор всего здания и по-прежнему показывая мелкие детали с подходящим разрешением. Таким образом, осмотр зданий становится более эффективным, так как больше нет необходимости делать много маленьких изображений, чтобы сшивать их одно за другим для анализа.
Пример использования головки VarioCAM® HD 900
Интеллектуальное программное обеспечение для анализа позволяет производить значимые исследования нажатием кнопки
После получения тепловых изображений с высоким разрешением эти изображения необходимо проанализировать. Семейство термографических программ IRBIS® 3 уже поддерживает многие необходимые анализы. Специальное программное обеспечение для обследования зданий FORNAX 2 еще больше упрощает проведение этих обследований. Например, появление плесени можно не только обнаружить, но также можно легко и с юридической точки зрения определить, вызвано ли это дефектами конструкции или неадекватным поведением пользователей. Хорошая совместная работа между отличными системами инфракрасных камер и программным обеспечением приводит к большим преимуществам в эффективности. Таким образом получаются не только чисто качественные преимущества, но и экономические.
Строительная термография — VarioCAM® HDxСтроительная термография — фасад каркасаТепловой снимок многоэтажного зданияСтроительная термография — фасад зданияСтроительная термография внутренней стеныПовреждение изоляции на двериСтроительная термография — каркасный домСтроительная термография в промышленностиInfraTec
Строительная термография — VarioCAM® HDxСтроительная термография — каркасный фасадТепловой изображение многоэтажного зданияСтроительная термография — фасад зданияСтроительная термография внутри стеныПовреждение изоляции на двериСтроительная термография — каркасный домСтроительная термография в промышленностиПреимущества термографии в данном приложении
Рекламный проспект
Строительная термографияИнфракрасные камеры для строительной термографии
Термография традиционных зданий — проектирование зданий
Неразрушающий метод оценки тепловых характеристик, термография особенно ценно при повышении энергоэффективности при защите исторической ткани здания.
Термография — визуальный метод визуализации невидимой тепловой энергии. Обычно это фиксируется с помощью инфракрасной камеры, которая отображает карту температурных колебаний, излучаемых всеми объектами с температурой поверхности выше абсолютного нуля (-273°C). Объекты изображаются в виде тепловых узоров с использованием различных цветов или оттенков серого, в зависимости от выбранной палитры. Тепловые картины иллюстрируют изменения тепловой энергии, излучаемой поверхностью объекта.
Последующая интерпретация тепловых картин требует понимания условий окружающей среды во время захвата изображения и характеристик поверхности просматриваемых материалов. Излучательная способность (способность объекта излучать инфракрасное излучение) и отражательная способность (свойство отражать излучение) — это две характеристики материалов, которые определяют, насколько достоверной является тепловая картина на изображении. Материалы с высокой излучательной способностью имеют низкую отражательную способность и наоборот.
Как правило, такие материалы, как кирпич и штукатурка, имеют высокий коэффициент излучения, а металлы и стекло — низкий коэффициент излучения. Учитывая, что ткань многих старых зданий будет состоять преимущественно из материалов с высокой излучательной способностью, термография может быть действительно полезным инструментом для оценки структуры новых и существующих зданий, в частности, модернизированных мер по повышению энергоэффективности. Основное преимущество использования термографии заключается в том, что вы можете увидеть, что происходит под обшивкой здания, не разбирая его. Возможность видеть невидимую тепловую энергию дает ценные данные для оценки тепловых характеристик.
Количественные термографические оценки потерь тепла требуют точных климатических условий, которые редко встречаются, особенно во внешней среде.
Качественные термографические обследования зданий могут дать много полезных сведений, таких как эффективность изоляции как барьера для потери тепла; возникновение теплового моста; источники утечки воздуха; влага и сырость; и скрытые компоненты, такие как трубы и анкеры.
Использование неразрушающей инфракрасной термографии в традиционных зданиях имеет очевидные преимущества. Например, в противном случае потребовались бы интрузивные исследования — сверление отверстий или демонтаж элементов конструкции — для выявления отсутствующей изоляции и местоположения тепловых мостов. Кроме того, может быть трудно определить место утечки воздуха, используя только тесты на герметичность. А влага и сырость часто остаются незамеченными, пока не появляются на поверхности.
Для получения устойчивых и надежных результатов качественной термографии требуется профессиональная подготовка и определенные условия окружающей среды во время обследования. Возможность использования инфракрасной камеры и сопутствующего программного обеспечения, а также понимание и интерпретация тепловых изображений также требует соответствующего уровня знаний и опыта в отношении процесса съемки и оцениваемого здания.
Правильный процесс исследования включает в себя проверку того, что текущие условия окружающей среды являются подходящими, так как это максимизирует точность собираемых данных. Хотя технология камер с годами улучшилась, как и сам процесс, результаты по-прежнему зависят от типа обследуемой строительной ткани. Знания и опыт работы со строительными материалами и методами строительства являются важными предпосылками для успешной съемки.
Критерии условий окружающей среды также различаются в зависимости от того, требуется ли внутреннее или внешнее термографическое обследование. Последнее является более сложной задачей. Например, внешние съемки не требуют солнечного излучения на поверхность до и во время съемки; отсутствие осадков до и во время обследования; разница температур внутри и снаружи здания не менее 5°С, чаще 10°С; рекомендуется скорость ветра не более 10 метров в секунду (м/с), а предпочтительно 6 м/с.
Чтобы преодолеть необходимость избегать солнечного излучения, многие эксперты в настоящее время рекомендуют проводить термографические исследования в темноте. Другие предполагают, что достаточно холодного пасмурного дня. Также часто рекомендуется проводить термографические исследования только зимой, что может существенно ограничивать их использование. Предыдущая работа позволила получить надежные результаты по выявлению тепловых мостов с помощью термографии в ранние утренние часы лета. Наиболее важным соображением является должный учет условий окружающей среды во время интерпретации.
Внутренние опросы имеют меньше ограничений. За исключением температуры, большинство критериев, используемых для внешних климатических условий, неприменимы. Однако разница температур внутри и снаружи здания имеет решающее значение как для внутренних, так и для внешних термографических исследований. С учетом ограничений, накладываемых разрешающей способностью инфракрасной камеры, чем больше разница температур, тем лучше видны детали на тепловизионном изображении.
Качество и разрешение камеры имеют решающее значение для проведения термографических исследований строительных конструкций, особенно когда необходимо захватить весь фасад. Иногда также необходимо использовать широкоугольный объектив. Иногда изображения приходится сшивать вместе, в зависимости от размера здания. Стоимость камер значительно возрастает по мере увеличения разрешения и добавления каких-либо аксессуаров, но ничто не заменит наличие подходящего оборудования для работы.
Одним из больших преимуществ использования термографии во время модернизации является информирование о том, что было сделано. Захват всего фасада до и после утепления — отличный способ визуально выделить улучшения, которые были сделаны. Более подробные и крупные изображения также полезны для выявления любых зазоров и последующих тепловых мостов.
При интерпретации тепловых изображений, сделанных внутри здания, цвета, обозначающие холодные области, указывают на потерю тепла. Эти области потери тепла могут быть либо ожидаемыми как часть конструкции, либо неожиданными и указывать на потенциальную проблему. Проблемы могут включать неправильную установку, низкое качество изготовления или другие непредвиденные последствия.
Чтобы продемонстрировать использование термографии в рамках проекта модернизации, в следующем примере показан традиционный дом со сплошными стенами после модернизированной изоляции наружных стен (EWI). Независимое обследование было проведено в рамках элемента мониторинга программы повышения энергоэффективности.
Дом, построенный до 1919 года, традиционной постройки. Проект установки EWI был выполнен поставщиком системы и заказан генеральным подрядчиком. В то время как общая эстетика дома, по-видимому, улучшилась, в первую очередь благодаря подходу к строительству всей улицы, более пристальный взгляд под поверхностью и на критических перекрестках говорит о несколько ином.
Внутренняя фотография внешней стены (Изображения: Джо Аткинсон). | Внутреннее тепловое изображение этой внешней стены. |
Изображения, показанные здесь, представляют собой соответствующее тепловое изображение и фотографию внутренней поверхности наружной стены после установки EWI. Синий цвет стены на тепловом изображении указывает на то, что поверхность холоднее, чем окружающие поверхности и температура окружающего воздуха. Невооруженным глазом и по фотографии определить эту аномалию не удалось. Однако внешнее тепловое изображение и обсуждение с владельцем дома выявили возможную причину. Тепловое изображение, фрагмент которого показан на обложке этого номера журнала «Контекст», иллюстрирует внешний фасад жилища. Тепловизионное изображение, по-видимому, подтверждает заявление жителя о том, что вода скапливалась на подоконнике первого этажа, стекала вниз и проникала в EWI.
Эта статья первоначально появилась в IHBC Context 149, опубликованном в мае 2017 года. Она была написана Джо Аткинсон, архитектурным технологом и квалифицированным термографом, который возглавляет работу Carbon Trust, связанную с жилищным строительством.
