Теплый кабель для труб подключение: Как ввести греющий кабель в трубопровод

Подключение греющего кабеля — схема правильного подключения саморегулирующегося греющего кабеля на несколько направлений

Содержание

1. Как работает греющий кабель
2. Зоны монтажа нагревательного кабеля
3. Как подключить греющий кабель
4. Как работает YouDo?

30.11.2021 Читать 5 минут

Греющий кабель – разновидность кабелей, используемых для обогрева водопроводных труб и кровли от промерзания в зимний период. Вы можете подключить греющий кабель самостоятельно.

Как работает греющий кабель

Принцип работы греющего кабеля – генерация электроэнергии в тепловую без применения топлива. Нагрев осуществляется посредством воздействия проходящего по кабелю электрического тока, чтобы не допустить замораживания коммуникаций. Материал оболочки кабеля легко переносит низкие и высокие температуры и внешние природные воздействия. Внутри оболочки кабеля находится нагревательный элемент, который включается при понижении температуры, осуществляя обогрев конструкций, на которые он установлен, и выключается при повышении температуры.

Другие исполнители на Юду

• Семен

  Рейтинг: 5

• Магомед

  Рейтинг: 5

• Антон

  Рейтинг: 5

• Александр

  Рейтинг: 5

• Владислав

  Рейтинг: 5

Найти мастера

Нагревательные кабели делятся на несколько видов:

• Резистивный: линейный одножильный кабель, который нельзя разрезать, в противном случае это приведет к перегреву или оплавлению оболочки изоляции кабеля, что может быть опасно для жизни. Зональный двужильный кабель, который допускает нарезку длины отрезками не менее двух метров

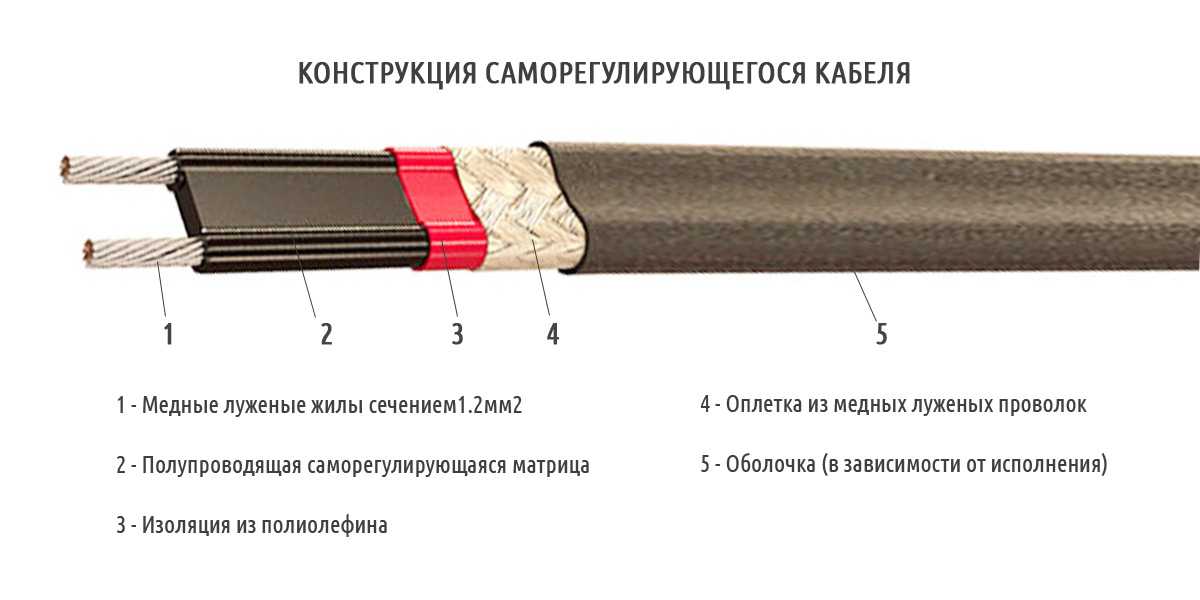

• Саморегулирующийся кабель – один из самых удобных видов двужильных кабелей, который можно нарезать
• Магнитный кабель: жилы кабеля обмотаны вокруг нагревательного магнитного элемента

Зоны монтажа нагревательного кабеля

Прокладывать нагревательный кабель следует на участках обледенения:

• По желобам водостоков: выбирают кабель с мощностью до 300 Вт на квадратный метр
• По водосточным трубам: прокладка двух линий кабеля мощностью по 20 Вт на метр
• В ендовах кровли: кабель с мощностью 250-300 Вт на квадратный метр, укладывается по направлению вверх и вниз
• На карнизы кровли, используя схему «змейка»: схема подключения саморегулирующегося нагревательного кабеля предполагает монтаж по краю карниза

Как подключить греющий кабель

Перед подключением греющего кабеля рекомендуется проверить трубы, на которые он устанавливается:

• Труба не должна иметь повреждений
• Установка на окрашенную трубу допустима только после полного высыхания краски
• Необходим осмотр трубы, чтобы проверить ее на наличие острых элементов, для недопущения повреждения нагревательной кабельной сети

Существует несколько способов монтажа кабельной обогревающей сети:

• Линейный монтаж – способ, характеризующийся укладкой саморегулирующегося нагревательного кабеля вдоль трубы. Разрешается монтаж одного или более кабелей на одном участке трубы. Прокладка осуществляется по следующей схеме: разрезанную трубу символически представляем циферблатом часов, первый кабель монтируется на трубу на позиции четыре часа тридцать м0инут, следующий кабель крепится на позиции семь часов тридцать минут. В случае если обогревающая сеть включает в себя 4 обогревающих кабеля, их следует правильно разместить: на позициях один час тридцать минут, четыре часа тридцать минут, семь часов тридцать минут и десять часов тридцать минут
• Спиральный монтаж – способ, подразумевающий спиральный монтаж саморегулирующегося обогревающего кабеля на трубу.
  Этот способ применяется тогда, когда линейный способ невозможен
• Внутренний монтаж – способ, подразумевающий ввод саморегулирующегося обогревающего кабеля по направлению вдоль трубы на необходимую длину

Как работает YouDo?

Опишите

свою задачу и условия. Это бесплатно и займёт 3–4 минуты

Получите отклики

с ценами от исполнителей. Обычно они приходят в течение 30 минут

Выберите

подходящего исполнителя и обсудите сроки выполнения

Оставьте свою реакцию, если было полезно

Скачайте приложение и пользуйтесь YouDo где угодно

Наведите камеру телефона на QR-код, чтобы скачать приложение

Вы здесь:

• Главная
• org/ListItem»> Мастера по ремонту
• Статьи
• Электрика
  • Ремонт квартир
  • Обои
  • Штукатурка
  • Сантехнические работы
  • Дизайн интерьеров

Как подключить кабель для обогрева труб

Обогрев труб с помощью нагревательного кабеля — это наиболее простой, недорогой и надежный способ защиты от замерзания. Метод используется для обогрева канализационных труб, водопроводных каналов, в том числе и с питьевой водой.

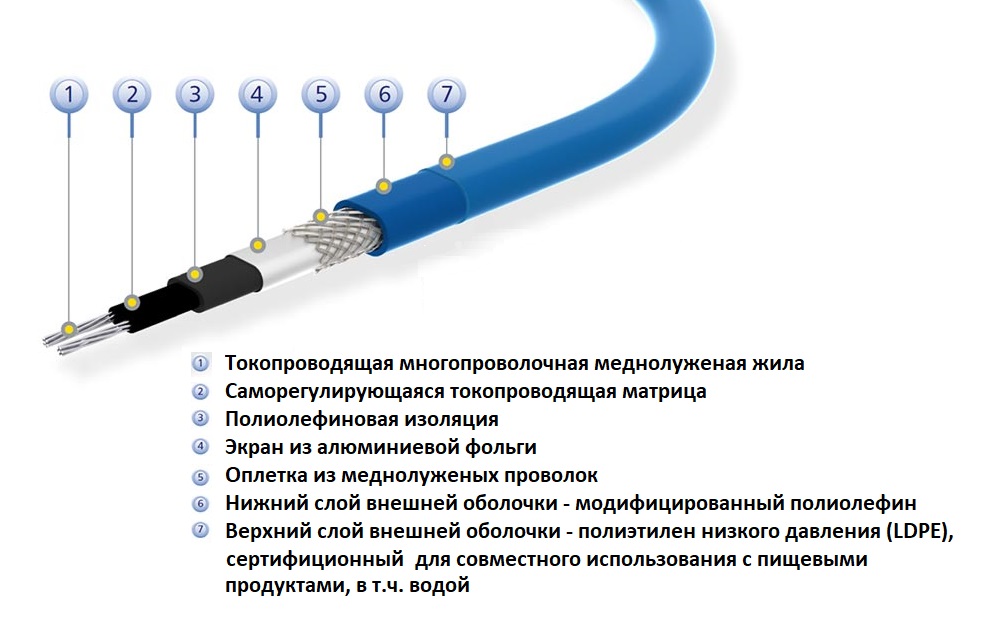

Из большого разнообразия греющихся кабелей самым оптимальным по своим свойствам является саморегулирующийся. Он не нуждается в обязательной установке терморегулятора (в отличие от резистивного кабеля), и обеспечивает максимальный нагрев в самых холодных участках трубы.

Если вы не хотите вызывать специалистов для монтажа, то эта статья расскажет о том, как подключить греющий кабель к сети самостоятельно.

Поверх трубы или внутри нее?

Условия эксплуатации греющего кабеля внутри водопроводной или канализационной трубы и уложенного поверх нее сильно отличаются. Однако на способе подключения это сказывается мало, так как соединение греющего кабеля, а также и питающего будет с внешней стороны.

Отличие заключается только в отделке окончания кабеля. При укладке вовнутрь конец изолируется специализированной каппой с клеем, обеспечивая герметичную упаковку концам токопроводящих жил. При укладке поверх трубы используется обычная термоусадочная трубка с клеевым слоем.

Еще одно незначительное отличие — при укладке внутри категорически не допускается наращивание греющего кабеля, в то время как при поверхностной укладке подобная процедура допустима, хоть и нежелательна.

Как подключить греющий кабель к сети?

Для подачи электричества понадобится так называемый «холодный» питающий кабель. Он снабжен вилкой и имеет три многожильных провода. Еще понадобится набор обжимных гильз и комплект термоусадочных изоляций.

Если покупается готовый комплект АГК 1.0, то в нем все это будет, и тогда придется лишь обзавестись таким инструментом:

• строительный фен;
• бокорезы или ножницы;
• кримпер для обжима гильз или плоскогубцы;
• стриппер для снятия изоляции, вместо него можно применить нож;
• плоскогубцы с узкими носами;
• обычные плоскогубцы;
• нож.

Подключать провод питания желательно после того, как греющий кабель уложен и зафиксирован.

Вот как подключить к сети греющий кабель с медной оплеткой:

Аккуратно ножом снимаем внешнюю изоляцию с кончика кабеля (около 70 мм), оголяем оплетку:

Оплетку распутываем и сворачиваем в жгут. Отворачиваем его в сторону:

Снимаем внутреннюю изоляцию (около 30 мм), оголяем саморегулирующийся кабель:

Теперь нужно добраться до токопроводящих жил, для чего полупроводниковая греющая матрица подрезается, нагревается феном и аккуратно снимается с проводов:

На провода и жгут оплетки надеваются гильзы и обжимаются:

Затем на каждый провод надевается изоляция и феном садится:

Теперь надевается одна общая термоусадка так, чтобы закрыть окончание внутренней изоляции. Она нагревается и садится, при этом нужно плоскогубцами с узкими носами придавить термоусадку между проводами, чтобы разделить их:

На шнур питания или нагревающий кабель надевается большая термоусадка:

На каждый отдельный провод кабеля питания надевается маленькая термоусадка:

Концы проводов питающего кабеля зачищаются и вводятся в обжимные гильзы, обжимаются:

Термоусадка надвигается на оголенный участок провода с гильзой и усаживается феном.
Аналогично поступаем с проводом заземления — его подсоединяем к оплетке:

В конце надвигаем на место крепления большую гильзу термоусадки, заранее надетую на кабель и усаживаем ее:

Если процедура кажется слишком сложной, то рекомендуем купить готовый комплект для обогрева труб с уже прикрепленным кабелем питания. Тогда муфтованием заниматься не придется.

Отделка конца саморегулирующегося кабеля

Другой конец кабеля тоже имеет оголенные провода, которые обязательно нужно заизолировать. Для этого понадобятся две термоусадки, нож, фен и плоскогубцы. Срезаем 40-50 мм внешней изоляции, удаляем оплетку. Затем с помощью ножа или кусачек обрезаем наискось кабель, чтобы две жилы находились друг от друга на расстоянии 1 см. Надеваем на конец термоусадку меньшего диаметра, нагреваем и плоскогубцами зажимаем кончик. Затем надеваем термоусадку большого диаметра так, чтобы она закрыла весь обрабатываемый участок. Нагреваем и тоже прижимаем кончик, чтобы получить герметичную изоляцию.

Электрические нагревательные кабели — Grainger Industrial Supply

Электрические нагревательные кабели

78 изделий

Электрические нагревательные кабели обеспечивают обогрев труб, крыш и водосточных систем, а также укладки под полом. Саморегулирующиеся нагревательные кабели автоматически регулируют тепловую мощность в зависимости от температуры окружающей среды. Они оборачиваются вокруг труб или прикрепляются к краю крыши, чтобы предотвратить повреждение от замерзания или образования льда. Нерегулируемые нагревательные кабели, также известные как кабели постоянной мощности, обеспечивают одинаковое количество тепла независимо от температуры и могут использоваться с термостатами. Они обычно устанавливаются под полом, чтобы обеспечить дополнительное тепло в помещении.

• Электрические кабели с разрезанием до длины

• Электрические нагревающие кабельные кабельные кабельные кабели

• Предварительно подготовленные электрические нагревательные кабели

• Аксессуары для электрических нагрева Электрические нагревательные кабели с разной длиной

  Саморегулирующиеся

  Электрические нагревательные кабели с разной длиной, саморегулирующиеся, отсортированы по Для использования внутри/вне помещений, по возрастанию

  Загрузка . ..

  . Наборы саморегулируются, отсортированы для использования в помещении/на открытом воздухе, восходящая

  Загрузка …

  9004

  .0003

  Нерегулирование

  Предварительно сборка электрических нагревательных кабелей, нерегулированных, отсортированных по использованию в помещении/на открытом воздухе. -Регулирующие

  Предварительно собранные электрические нагревательные кабели Саморегулирующиеся, отсортированные по Для использования внутри/вне помещений, по возрастанию

  Loading. ..

  Accessories for Electric Heating Cables

  Accessories for Electric Heating Cables, sorted by Product Type, ascending

  Loading..

  Примечание: Доступность продукта определяется в режиме реального времени и постоянно корректируется. Товар будет зарезервирован для вас при оформлении заказа.

  Саморегулирующийся нагревательный кабель для защиты труб от замерзания

  ---

  ---

  Обзор 360°

  PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания

  ---

  Начиная с $350,00 3 отзыва

  ---

  14 доступных вариантов:

  ---

  Страница поддержки

  ---

  • Варианты кабелей с номинальной выходной мощностью на погонный фут при 50°F (10°C) 5 Вт, 8 Вт или 10 Вт
  • Опции для 120, 208, 240 и 277 напряжений
  • Автоматически меняет мощность для оптимального энергосбережения
  • Может располагаться внахлест или крест-накрест
  • Сейф: внесен в список cUlus

  Описание

  Низкие температуры и непроточные водопроводы плохо сочетаются друг с другом. В жилых помещениях эти замерзшие трубы могут вызывать неудобства и высокие затраты на ремонт, но в промышленных или коммерческих условиях это может означать огромные потери производительности и потенциальный ущерб дорогостоящему имуществу. Саморегулирующийся нагревательный кабель PRO-Tect для защиты труб от замерзания от WarmlyYours обеспечивает надежную и энергоэффективную защиту уязвимых труб от замерзания.


  Этот продукт для электрообогрева отлично подходит для защиты труб, расположенных в плохо изолированных зонах или по периметру стен. Прочная термопластичная внешняя оболочка делает этот продукт непроницаемым для элементов, что означает, что его можно использовать для наружных труб и во влажных местах.

  Этот продукт для обогрева труб обладает рядом других преимуществ. Для эффективной установки и минимального количества отходов на строительной площадке мы продаем нагревательный элемент различной длины (50 футов, 100 футов, 250 футов, 500 футов и 1000 футов) и с комплектом для подключения питания (SR-PWR-KIT). быть обрезаны и заглушены установщиком до точного размера.

  Электрообогрев PRO-Tect также является саморегулирующимся. Это означает, что выходная мощность (ватт на погонный фут) продукта будет колебаться в зависимости от температуры кабеля. Это происходит автоматически и обеспечивает как энергоэффективность, так и низкие эксплуатационные расходы. Это также помогает предотвратить перегрев перекрывающихся или перекрещивающихся кабелей.

  Мы предлагаем кабели различной длины для нашего самого популярного нагревательного кабеля, который обеспечивает мощность 5 Вт на погонный фут при температуре 50°F (10°). Для труб большего диаметра мы также предлагаем 50-футовые кабели, которые при 50°F (10°C) обеспечивают либо 8 Вт на погонный фут, либо 10 Вт на погонный фут.

  Документы и руководства

  Установка

  • Руководство по установке саморегулирующегося нагревательного кабеля Pro Tect Pipe от замерзания (на английском языке)
  • SR-PLUG-KIT Сменный комплект для переоборудования с защитой оборудования от замыканий на землю (GFEP) Руководство по установке (на английском языке)
  • Руководство по установке комплекта подключения питания SR-PWR-Kit (на английском языке)

  Планировщики проектов

  • Форма запроса предложения по саморегулирующейся защите труб от замерзания (на английском языке)

  Техническая информация

  • PRO-Tect Труба для защиты от замерзания Саморегулирующийся нагревательный кабель Комплект для подключения питания Спецификация (на английском языке)

  Продажа листов

  • PRO-Tect: Спецификация саморегулирующихся кабелей для защиты труб от замерзания США (на английском языке)

  Каталоги

  • Каталог наружного отопления WarmlyYours США (английский)

  Вопросы и ответы клиентов

  PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания 21 Вопросы и ответы.

  Не нашли нужный ответ? Напишите свой вопрос

  Действительно ли нагревательная лента защитит мои трубы от замерзания?

  Проще говоря, да, правильный тип нагревательной ленты действительно предохранит ваши трубы от замерзания. Применяя мягкое тепло, нагревательная лента может предотвратить превращение воды в ваших трубах в лед и блокирование потока воды или того хуже. В сочетании с надлежащей изоляцией нагревательная лента регулирует общую температуру ваших водопроводных труб.

  4 человека нашли это полезным. Вам это помогло? Да Нет

  ---

  Будут ли кабели защиты от замерзания труб работать от постоянного напряжения?

  Нет. Они не предназначены для питания постоянным током. Они должны использоваться с переменным напряжением.

  3 человека нашли это полезным. Вам это помогло? Да Нет

  ---

  Что такое тепловой след?

  Греющий кабель, нагревательная лента или нагревательный кабель для труб, как правило, представляет собой электрический нагревательный кабель, который можно прикрепить к трубе, что помогает поддерживать поток непроточных водопроводных труб в плохо изолированных стенах по периметру, несмотря на суровые зимние температуры.

  3 человека нашли это полезным. Вам это помогло? Да Нет

  ---

  Какая мощность у этого кабеля?

  Мы продаем три варианта максимальной выходной мощности: 10 Вт/фут. 8 Вт/фут и 5 Вт/фут. Поскольку эти кабели являются саморегулирующимися, фактическая выходная мощность будет зависеть от температуры (т. е. чем ниже температура, тем выше выходная мощность).

  2 человека нашли это полезным. Вам это помогло? Да Нет

  ---

  Как работает этот тип кабеля?

  В саморегулирующихся нагревательных кабелях, таких как PRO-Tect: кабели для защиты труб от замерзания, используется проводящий полимерный сердечник, который постоянно регулирует свою тепловую мощность.
  Вот почему этот тип кабеля, в отличие от некоторых нагревательных лент, не перегорает, если он намотан близко друг к другу, внахлест или имеет чрезмерную изоляцию. Это также означает снижение эксплуатационных расходов и повышение энергоэффективности.

  2 человека нашли это полезным. Вам это помогло? Да Нет

  ---

  Просмотреть все 21 вопрос и ответ

  Отзывы клиентов

  PRO-Tect: Саморегулирующийся нагревательный кабель для защиты труб от замерзания получил средний рейтинг 5,0 звезд с 3 отзывами наших клиентов.

  Крышные тепловые кабели, да!

  Джиджи Д., Ла Гранж, Иллинойс, 11 февраля 2022 г.

  Продукт отлично работает. С теплом Ваш потрясающий; предоставил мне всю необходимую информацию для установки и поддержки серверной части, если она нам понадобится во время установки. Я вернусь.

  Удивительные продукты и обслуживание клиентов

  Анна Х., Элберн, Иллинойс, 24 сентября 2021 г.

  Я являюсь клиентом WarmlyYours уже около года, и я хотел похвалить замечательные продукты и обслуживание клиентов. Представитель службы поддержки клиентов, Трой, был настолько услужлив и быстр, что сделал заказ на одном дыхании.
