Tеплица из пластиковых труб своими руками: 21 фото, пошаговая инструкция

Каркасы самодельных тепличек и парников на даче собирают из разных материалов. Это могут быть металлические трубки, деревянные бруски или пластмассовые трубы. Последний вариант особенно востребован. Рама легко собирается, получается легкой, достаточно прочной, устойчивой к гниению, влаге и перепадам температур. При этом цена такого сооружения ниже, чем у деревянных или металлических аналогов. Разберемся, как сделать теплицу из пластиковых труб своими руками, чтобы с минимальными затратами получить хороший результат.

Все о самостоятельной сборке теплицы из пластиковых труб

Какой пластик можно использовать
Как соединять детали
Как провести расчеты
Инструкция по сборке
— Подготовка участка
— Сборка основания
— Монтаж каркаса
— Укладка покрытия

Под названием «пластиковые трубы» продается целая группа материалов. Все они изготавливаются из пластмассы, это их общая черта. Однако пластик для их производства используется разный, что и определяет эксплуатационные характеристики изделий. Сырьем для них может быть поливинилхлорид, полипропилен, полиэтилены высокого или низкого давления. Не все из них подходят для сборки каркаса теплицы.

Наиболее подходящими для этих целей считаются полипропиленовый и ПВХ-элементы. Полипропиленовые трубы отличаются прочностью и невысокой ценой. Они достаточно гибкие, при желании им можно придать нужную форму. Белый полипропилен не предназначен для использования на улице. Он не защищен от УФ-излучения и со временем портится на солнце. Его надо красить или покупать детали серого цвета с ультрафиолетовой защитой.

Еще один хороший вариант — ПВХ-трубы. Они прочные и достаточно пластичные. Но их цена выше, чем у полипропилена.

При выборе труб обращают внимание на гибкость, особенно если предполагается установка арочной конструкции. Обычно ПП-трубы выбирают для теплиц-арок, ПВХ-детали — для скатных систем.

Важно правильно подобрать диаметр. Трубку диаметром больше 25 мм сложно согнуть. Длина тоже имеет значение. Дуги-арки лучше всего делать цельными, а не сборными. Хорошо, если их длина кратна стандартной длине трубы.

ShutterStock

ShutterStock

ShutterStock

Пластмассовые детали можно соединять разными способами. Для ПП-труб используют сварку. Для этого нужен специальный паяльник. Элементы нагревают и вставляют в неразъемный фитинг. Это быстро и просто, при условии наличия инструмента и некоторого опыта.

ПВХ-элементы соединяют с помощью клея. В магазине можно найти специальные составы для поливинилхлорида. В этом случае тоже понадобится фитинг. ПВХ-трубу подрезают до нужной длины, с ее торца снимают фаску. На обезжиренную поверхность наносят клей, и деталь вставляют на 2/3 в фитинг. После этого ее нужно провернуть на 90˚, чтобы равномерно распределить мастику по поверхности. Через 20-30 секунд клей отвердевает, соединение готово к эксплуатации.

Если нет желания или возможности использовать паяльник или клеящую мастику, участки соединений крепят на болты. Для этого высверливают крепежные отверстия, куда затем ставят и затягивают болты.

Instagram stavr.tools

Instagram rostherm

Существуют разные варианты парников. Чаще всего самодельные теплицы из пластиковых труб своими руками делают скатными или арочными.

Скатная теплица представляет собой «домик» с прямыми стенами и крышей с одним или двумя скатами. Это самые удобные в использовании системы. В них достаточно места для высоко- и низкорослых растений. Скатные теплички прочны, снег на них не задерживается, могут быть стационарными или разборными.

Instagram fiioletka

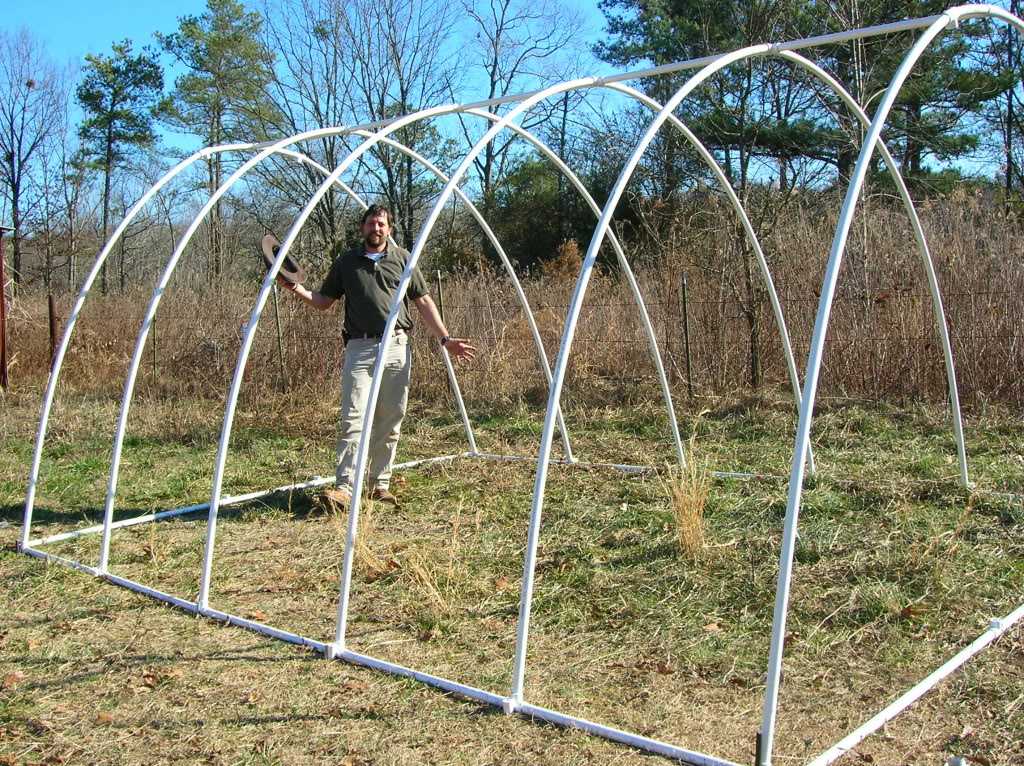

Арочные теплицы делают на основе каркаса из дуг в форме арки. Арка может быть обычной или стрельчатой. Последняя — более прочная, но собрать ее из пластиковых труб невозможно. Но и обычные теплицы-арки очень устойчивы и надежны, легко собираются самостоятельно.

Они могут быть стационарными, возведенными на фундаменте или разборными, которые собираются на один сезон.

ShutterStock

Пластиковый каркас покрывают пленкой, лучше армированной, или поликарбонатом. Рама вполне выдерживает такую нагрузку. Пленкой обычно накрывают сезонные постройки, которые разбирают осенью. Поликарбонат укладывают на всесезонные строения.

После того как тип конструкции выбран, определяют ее размеры. Основной параметр — высота. Она должна быть такой, чтобы над верхушками растений оставалось порядка 45-50 см свободного пространства. Здесь будет проходить интенсивный обмен между нагретыми внутри парника воздушными потоками и прохладным воздухом с улицы. В среднем, для низкорослых культур достаточно высоты сооружения в 180-200 см. Для высокорослых ставят конструкции на 220-240 см.

Ширину строения рассчитывают как ширину двух гряд плюс проход между ними. Оптимальная ширина грядки — от 90 до 110 см. Делать ее шире нет смысла, так будет очень неудобно ухаживать за растениями. Проход должен быть достаточно широким, не меньше 70-90 см. Таким образом, ширина сооружения составит 220-300 см. Длина может быть любой, но не больше 5-6 м. Пластмассовый каркас слишком длинной постройки может не выдержать нагрузок. В этом случае лучше выбирать другие материалы.

Желательно построить схему-чертеж теплицы из пластиковых труб для сборки своими руками, и указать все размеры. Там же стоит обозначить все перемычки и стяжки. Важно правильно определить расстояние между каркасными опорами. Так, если планируется разборная арочная конструкция, расстояние между арками выбирают в диапазоне от 0,8 до 1 м. Для стационарных построек оно уменьшается до 0,5-0,7 м. Тогда укрытие выдержит большую снеговую нагрузку.

Теплицы-арки изготавливаются с использованием продольных стяжек. Их тоже надо учесть при расчете материала. Минимальное количество стяжек — пять: одна коньковая, по две боковых и нижних. Чтобы усилить каркас, ставят дополнительные стяжки.

Кроме того, ставят торцевые стены, двери и, возможно, форточки. Все это необходимо отметить на схеме, по которой будет легко рассчитать, сколько потребуется материала.

Разберем процесс сборки и установки теплицы на примере арочной конструкции без фундамента.

1. Подготовка основания

Для установки сооружения выбирают ровный хорошо освещенный участок. Желательно, чтобы неподалеку проходил водопровод. Сначала определяют, есть ли уклон на выбранном для монтажа месте. Если он больше 5 см, участок нужно выровнять.

Затем приступают к разметке. На земле с помощью колышков намечают прямоугольник. С каждой стороны он должен быть больше основания будущего сооружения на 0,3-0,5 м. Между установленными колышками натягивают разметочный шнур.

По периметру получившегося прямоугольника выкапывают траншею шириной и глубиной 25-30 см. В нее закладывают рубероид или другой гидроизоляционный рулонный материал. Полотно кладут с напуском по 100-150 мм с каждой стороны. Внутрь траншеи слоем в 100 мм засыпают щебень, утрамбовывают.

ShutterStock

2. Монтаж короба

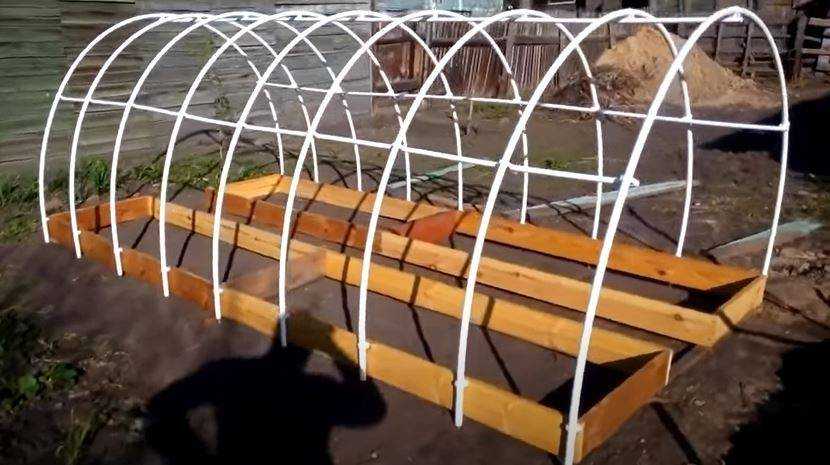

Вместо фундамента в этом случае используют деревянный короб, который будет удерживать сооружение на месте. Для его изготовления берут доски. Их режут на заготовки нужного размера. Затем ставят короткую доску в торец длинной, крепят оцинкованным саморезом. Таким образом собирают весь короб. Готовое основание пропитывают антисептиком и оставляют до полного высыхания.

Высохший короб ставят в траншею. Большая его часть должна находиться в земле. На поверхности остается не более 100 мм. Если это не так, подсыпают щебень или наоборот убирают часть засыпки. Кроме основы в траншею должны быть опущены «якоря», которые будут удерживать дуги-арки. Их количество должно соответствовать числу дуг. Для их изготовления отрезают нужное количество фрагментов пластиковой трубы длиной 200-300 мм. На конец каждой надевают тройник и выставляют их внутри короба на равном расстоянии друг от друга так, чтобы на поверхности оставалось не более 100 мм трубки. Закрепляют «якоря» к стенкам короба хомутами.

После этого траншею засыпают, грунт утрамбовывают. Проверяют положение концов «якорей». Они должны находиться строго в одной плоскости.

Instagram dv_teplca

Instagram _av_belkin_

Instagram dv_teplca

3. Сборка каркаса

На конец каждой трубки-«якоря» надевают тройник. В верхнее отверстие каждого из них будет вставляться дуга-арка, а в два оставшихся — нижняя продольная перемычка. Для этого замеряют расстояние между двумя соседними тройниками, отрезают трубки нужной длины и вставляют в отверстия. Получается основание под установку дуг.

Перед тем как поставить на место дугу, ее нужно согнуть так, чтобы получился изгиб нужной формы. Подготовленную таким образом арку одним концом заводят в тройник. Затем вставляют в расположенный напротив тройник ее второй конец. Для этого может потребоваться некоторое усилие, поэтому лучше всего делать это с помощником. Аналогично выставляют все дуги. Каркас почти готов, осталось укрепить его продольными планками. Для этого берут доски сечением 20х90 мм или отрезки пластиковой трубы и изнутри крепят их к каркасу. Доска крепится к участку арки двумя саморезами, трубки можно крепить на хомуты. Коньковая планка ставится поверх дуг. Торцевую часть укрепляют опорами из досок или бруса. Их выставляют параллельно друг другу, скрепляют продольными планками.

С одной стороны теплицы между опорами нужно поставить дверь. Ее ширина должна быть равна расстоянию между опорами. Из бруса собирают дверной каркас, углы усиливают металлическими уголками. Готовый каркас обтягивают пленкой и ставят на место.

Instagram _av_belkin_

Instagram _av_belkin_

Instagram karnadara

4. Укладка покрытия

Пленку раскраивают так, чтобы в нижней части парника оставался запас в 30-40 см. Полосу пленки раскладывают на раме-каркасе. Обязательно делают напуски со стороны фронтона и в нижней части. Они нужны для того, чтобы закрепить материал на каркасной раме. Пленку аккуратно расправляют и натягивают. После этого закрепляют к нижней продольной перемычке и трубкам на фронтоне.

Instagram _av_belkin_

Instagram _av_belkin_

Из отрезка трубы длиной 0,6-0,7 м делают заготовку-зажим. Для этого ее разрезают пополам. Полученной заготовкой пленку прижимают к трубе-перемычке. Зажим фиксируют с двух сторон саморезами. По этой технологии обтягивают вся теплица. Чтобы пленка не поднималась во время сильного ветра, ее нужно в нескольких местах закрепить к аркам. Это можно сделать раздвижными скобами или зажимами, сделанным из небольших отрезков трубы. Если укладывают не пленку, а поликарбонат, его кладут на арки полосами и закрепляют к ним саморезами. Теперь сделанная своими руками теплица-парник из пластиковых труб готова к эксплуатации.

Материал подготовила

Инна Ясиновская

Дача Своими руками

Теплица из пластиковых труб своими руками

Содержание

• Выбираем место для строительства
  • Выбор форм
• Плюсы и минусы построек из пластиковых труб
• Материалы и инструменты, необходимые для постройки
• Постройка теплицы
  • Монтаж фундамента
  • Монтаж каркаса
  • Создаем крышу
• Заключение

Многие дачники стремятся обеспечить себя на весь год самостоятельно выращенными овощами. Но в силу климатических особенностей, не всегда есть возможность добиться этой цели на тех участках, которые находятся в северных районах нашей страны. Прекрасным решением данной проблемы является строительство на огородном участке теплицы.

Правда, далеко не все огородники имеют финансовую возможность для покупки готовой фабричной теплицы. Для таких людей выходом из ситуации может стать строительство теплиц из пластиковых труб своими руками.

Сконструировать и построить теплицу из пластиковых труб можно самостоятельно, не прибегая к посторонней помощи. А служить такой парник из пластиковых труб будет на протяжении всего года, несколько сезонов подряд. Очевидным преимуществом, при строительстве теплиц из пластиковых труб, является распространенность, долгий срок службы и невысокая стоимость изделий из полипропилена.

Выбираем место для строительства

Выбирая будущее место для строительства парника из пластиковых труб, следует учитывать ряд факторов, влияющих на качество и количество будущего урожая.

Существуют следующие варианты размещения будущего парника из пластиковых труб на огородном участке:

1. Размещать теплицу из пластиковых труб, созданную своими руками, нужно на открытом пространстве, вдали от других построек участка и крупных садовых деревьев. Такой вариант размещение можно сочетать с расположением вокруг теплицы небольших кустарников и растений. Это добавит эстетической привлекательности постройке.
2. Если в силу небольшой площади участка отсутствует возможность использовать открытое место достаточной площади, можно предусмотреть расположение парника с примыканием одной стороны к стене уже возведенной постройки, дому или сараю. При таком варианте важным условием будет расположение других сторон теплицы на южной стороне с целью получения максимального количества солнечных лучей.

Выбор форм

Наиболее распространенной формой при строительстве парника из пластиковых труб являются арочная конструкция. Это обусловлено в первую очередь легкостью при строительстве и относительной дешевизной.

Выбирая форму для строительства будущего парника из пластиковых труб необходимо учитывать особенности огородного участка и места, которое выбрано под установку конструкции.

Если теплица из пластиковых труб будет располагаться на открытом месте, то лучше остановиться на двускатной модели. В случае, когда теплица будет примыкать одной стороной к стене существующей постройки, целесообразнее остановить выбор на односкатной модели.

Основание теплицы можно сделать разной геометрической формы, будь то квадрат, прямоугольник, круг, овал или трапеция. В последнее время набирают популярности теплицы в виде шатра.

Внимание! Парники такой конструкции обладают большим светопропусканием, чем классические варианты.

Плюсы и минусы построек из пластиковых труб

Строительство теплицы из пластиковых труб имеет ряд преимуществ перед конструкциями из других материалов:

• благодаря достаточной герметичности внутри парника создается благоприятная среда для полноценного роста и созревания овощей и фруктов;
• строительство теплиц из полипропиленовых труб не требует значительных усилий, чему способствует простота и легкость используемого материала;
• используя специальные крепления и защелки конструкцию теплицы из пластика можно с легкостью разобрать или собрать в любое время. Таким образом, не составит труда в кратчайший срок разобрать теплицу и не использовать ее в зимний период, когда она не используется по назначению;

• при строительстве теплицы из пластиковых труб нет необходимости использовать дополнительные укрепляющие материалы. Свойства и характеристики полипропиленовых труб позволят создать устойчивую и надежную конструкцию;
• пластик намного устойчивее к гниению и коррозии чем, например, дерево или металл. Свойства данного материала позволят обойтись без обязательной обработки защитными веществами элементов изделия;
• конструкция парника из полипропиленовых труб может прослужить более 10 лет благодаря долговечности этого материала.

Основным и, видимо, единственным недостатком при строительстве теплицы из пластиковых труб является ее легкость. Это может привести к раскачиванию всего сооружения при сильном ветре. В то же время данную проблему удастся решить, если использовать дополнительные металлические пруты, вбиваемые в грунт для укрепления конструкции.

Материалы и инструменты, необходимые для постройки

Перед тем, как сделать теплицу из пластиковых труб, следует произвести расчет необходимых материалов и инструментов. Это рекомендуется сделать сразу после определения места на участке под будущую конструкцию. Такие меры помогут избежать дополнительных расходов уже на этапе строительства сооружения.

Итак, для работы вам понадобится:

1. Брус или доски для формирования основания теплицы. Рекомендуется перед началом строительства обработать деревянные элементы специальными защитными веществами, которые позволят защитить дерево от гниения.

   Совет! Для экономии денежных средств рекомендуется использовать не фирменные профессиональные средства для обработки дерева, а подручные. Например, пропитать деревянные балки смолой, несколько раз промазать олифой, обработать паяльной лампой.

2. Полипропиленовые трубы. Необходимо подсчитать, какое количество погонных метров понадобится для строительства теплицы. Для более точного расчета при строительстве теплицы из пластиковых труб своими руками, рекомендуется сделать чертеж будущей конструкции. После получения определенного метража пластика можно добавить 10% от общей длины для запаса.
3. Для накрытия полипропиленовой конструкции используется полиэтиленовая пленка. Она должна быть достаточно прочной. Высокая прочность убережет ее от разрывов и позволит использовать несколько сезонов.
4. Несколько металлических прутьев. Арматура должна быть длиной не менее 1 м.
5. Гвозди и шурупы.
6. Ручки с замками и петли для устройства в теплице дверей и окошек.
7. Дополнительные металлические петли для крепления отдельных пластиковых элементов конструкции.

Постройка теплицы

Если на этапе подсчета используемых материалов был составлен подробный чертеж будущего сооружения, то можно сразу же приступать непосредственно к строительству парника. В противном случае рекомендуется составить подробную схему сооружения, — это значительно упростит и ускорит строительные работы.

Монтаж фундамента

Перед тем как самим сделать теплицу из пластиковых труб, необходимо создать фундамент. Под будущий фундамент теплицы нужна ровная плоская площадка с небольшим углублением. Поэтому обязательно перед началом работ нужно выровнять грунт и сделать небольшое углубление в несколько сантиметров. В качестве материала для фундамента можно использовать либо доски, либо деревянный брус.

Внимание! Перед тем, как приступить к монтажу фундамента, деревянные доски необходимо зачистить рубанком или наждачной бумагой, а также обработать защитными веществами.

Чтобы укрепить фундамент будущей конструкции рекомендуется использовать дополнительные металлические скобы или уголки. Металлический уголок крепится на каждом внутреннем стыке деревянных досок. Если в качестве материала для основания теплицы используется брус, целесообразнее использовать скобы, которые вбиваются на каждом внешнем стыке элементов конструкции.

Готовый фундамент должен плотно лежать на подготовленном под нее грунте. Если между фундаментом и грунтом остаются щели их необходимо присыпать землей.

Монтаж каркаса

После строительства фундамента, по его внешнему периметру следует вбить в землю металлическую арматуру с шагом не более 100 см. На эти металлические пруты насаживаются заранее подготовленные и нарезанные отрезки пластиковой трубы нужной длины.

Для закрепления пластиковых труб используются саморезы, с помощью которых основание трубы необходимо притянуть к деревянному фундаменту. В качестве соединительных элементов в горизонтальной плоскости конструкции используются пластиковые муфты, уголки и крестовины, которые предварительно необходимо просверлить внутри. Это позволит трубам проходить сквозь соединительные элементы.

Создаем крышу

Выбирая материал для строительства крыши парника, следует учесть особенности некоторых наиболее распространенных вариантов:

1. Оптимальным и распространенным материалом для накрытия теплицы является полиэтиленовая пленка. Если финансовые возможности позволяют можно использовать в качестве накрытия специальную армированную пленку из поливинилхлорида. Этот материал обладает хорошей теплоизоляцией, что позволит поддерживать нужную температуру в парнике даже в ночное время. В то же время этот материал обладает высокой прозрачностью и пропускает до 95% солнечного света в дневное время.

2. Крыша из поликарбоната имеет самый долгий срок службы, но отличается более высокой ценой и может доставить дополнительные трудности при строительстве. Кроме того, такую крышу не удастся быстро демонтировать в отличие от полиэтиленовой.
3. Текстильный материал для накрытия типа «агротекс» обладает невысокой теплоизоляцией. Правда, легкость и простота этого материала позволяют в минимальные сроки производить монтажные и демонтажные работы.

Заключение

Подводя итоги, можно сказать, что вариант самостоятельного строительства на огородном участке теплицы из пластиковых труб представляется наиболее приемлемым вариантом. Такие конструкции, обладают рядом неоспоримых преимуществ. К ним можно отнести легкость и прочность конструкции, ее долговечность, простоту монтажных и демонтажных работ. Кроме того такие теплицы в конечном итоге являются самым дешевым вариантом, а с эстетической точки зрения ни чем не уступают дорогим фабричным аналогам.

Что нужно учитывать при строительстве теплицы из пластиковых труб своими руками узнаем в следующем видео

• Теплица из старых оконных рам своими руками
• Делаем садовую скамейку своими руками
• Размеры будки для овчарки, алабая и других собак
• Как сделать домашнюю коптильню своими руками

Поделки для сада из пропиленовых труб ПВХ своими руками | Своими руками

Содержание ✓

• ✓ ЗАЖИМЫ ДЛЯ ПРИКРЕПЛЕНИЯ ОБЛИЦОВОЧНОГО МАТЕРИАЛА И ТЕПЛИЧНЫХ И ТЕПЛИЧНЫХ КОНСТРУКЦИЙ СВОИМИ РУКАМИ
• ✓ ПАЯЛЬ ИЛИ КЛЕЙ?
• ✓ КАРКАС ТЕПЛИЦЫ ИЗ ПРОПИЛЕНОВЫХ ТРУБ – ВИДЕО
• ✓ ОПОРЫ ДЛЯ СМОРОДИНЫ СВОИМИ РУКАМИ
• ✓ ОПОРЫ ДЛЯ СМОРОДИНЫ ИЗ ПОЛИПРОПИЛЕНОВЫХ ТРУБ СВОИМИ РУКАМИ
✓ ИСПОЛЬЗОВАТЬ GHOPE ВИДЕО:
• ✓0006

Сборно-разборные теплицы и опоры для ягодников – практически идеальное решение для любого дачника. Почему почти? Да потому, что слабым местом таких конструкций являются места крепления. Но есть еще способ максимально приблизиться к совершенству.

ЗАЖИМЫ ДЛЯ КРЕПЛЕНИЯ ОБЛИЦОВОЧНОГО МАТЕРИАЛА И ТЕПЛИЧНЫХ И ТЕПЛИЧНЫХ КОНСТРУКЦИЙ СВОИМИ РУКАМИ

Меня очень привлекают различные поделки, предлагаемые садоводами и огородниками. Я не пропускаю ни одной (даже небольшой) заметки на эту тему, внимательно анализируя идеи и наработки читателей: что-то критикую, что-то отвергаю, что-то принимаю.

---

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

---

Более того, некоторые конструкции в процессе эксплуатации подталкивают меня к новым, более удобным вариантам продукции. В моем возрасте (а мне уже за восемьдесят) вы стараетесь максимально облегчить себе работу и минимизировать денежные вложения. Однако, думаю, эти правила актуальны для любого дачника, вне зависимости от возраста и материального благополучия.

Одним из таких усовершенствований является создание, скажем так, универсальных комплектующих, необходимых для сборки теплиц и опор для ягодных кустарников. Если быть точнее, то речь идет о своеобразных клипсах, фиксирующих элементы конструкции. Не сочтите за нескромность, но аналогов я пока не встречала ни в магазинах, ни в журнальных публикациях, ни даже в Интернете. Хотя, конечно, вполне допускаю, что что-то подобное уже кем-то придумано.

Ну а теперь по существу. Многие используют для покрытия грядок разборные теплицы, купленные в магазине, состоящие из арок, обшитых укрывным материалом. Со временем флизелин портится, а дуги остаются в хорошем состоянии. Чтобы в дальнейшем использовать их по прямому назначению, нужно просто повторно обшить их купленным укрывным материалом. Хотя словосочетание «всего лишь» не отражает истинной картины: на самом деле такая «швейная» работа — дело довольно муторное.

И поэтому однажды у меня возникла идея: а почему бы не предусмотреть что-то вроде специальных перемычек с креплениями на стыках элементов каркаса теплиц?

Тогда флизелин можно не только без особых хлопот натянуть, но и закрепить без помощи всяких кирпичей и кусков досок.

Сначала я попробовал прикрепить к дугам рейки и металлопластиковые трубы с помощью кусков веревки или мягкой проволоки, предварительно просверлив отверстия в самих трубах и в дугах. Казалось бы, это решение лежит на поверхности: оно самое простое и разумное. Но простота не всегда хороша. Оказалось, что этот способ крепления хорош и надежен, но… только один раз. Потому что после разборки рамы в конце сезона ее сборка весной будет уже невозможна (или крайне затруднительна): просверленные ранее отверстия не совпадут с местами новых креплений.

Тут мне пришла идея использовать клипсы для крепления трубок к дугам. Основное требование к их конструкции: они должны иметь два отверстия, чтобы дуги и трубки можно было расположить под углом 90° друг относительно друга (фото 1).

ПАЯЛЬНИК ИЛИ КЛЕЙ?

Подробно расскажу, как я добился своего. В теплице у меня используются пластиковые арки с внешним диаметром 16 мм. Поэтому внутренний диаметр клипс должен быть примерно 17 мм. Для их изготовления я использовал полипропиленовую трубу с внутренним диаметром 16,6 мм. Зажав ее в небольшие тиски, ножовкой по металлу нарезал кольца шириной 8-10 мм (из метрового отрезка такой трубы их получилось больше сотни). После этого вырезал на кольцах отверстия шириной 14 мм (фото 2). Почему вы выбрали этот размер? А потому ширина этого отверстия должна быть на 2-3 мм меньше диаметра трубы, на которую будет крепиться зажим.

Ну, скажете вы, а как клипсы попарно соединить? Я решил, что лучшим вариантом будет использование обычного электрического паяльника. Прижал клипсы наружными стенками друг к другу под углом 90° и прогрел место соединения электропаяльником до перехода полипропилена в вязкое состояние. Затем быстро убрал паяльник с места пайки, а сами зажимы прочно зафиксировал, прижав их пальцами друг к другу. И через пару минут, когда полипропилен застыл, получилось достаточно прочное соединение.

Тем не менее, для дальнейшего усиления стыка в месте пайки я вставил туда кусочки полипропилена из измельченных остатков трубы и соединил их таким же образом с помощью паяльника (фото 3).

Для чистоты эксперимента попробовал соединить клипсы попарно с помощью специального суперклея. К сожалению, результат оказался совсем не велик: на стыках далеко не всегда получались ровные участки, что необходимо для увеличения площади соединения, а это залог прочности. Кроме того, сама процедура оказалась очень трудоемкой и грязной (все пальцы были в клею). И требовалось дополнительное время, потраченное на все про все.

Теплица устанавливается в следующем порядке. Вдоль станины устанавливаются дуги, к ним крепятся хомуты, поверх дуг укладывается металлопластиковая труба диаметром 16 мм. Особо отмечу, что его длина должна быть больше длины кровати. Зачем? И то, что потом выступающие концы трубы можно будет загнуть к земле под удобным углом для укладки под нее краев укрывного материала. Тогда торцы теплицы будут надежно закрыты (опять же, без использования кирпичей и досок). На уже упомянутом фото 1, кстати, на заднем плане видна теплица, обтянутая нетканым материалом.

Кстати

При использовании металлопластиковых труб для сборки каркаса теплицы необходимо помнить, что хотя они очень удобны в работе благодаря своей гибкости, это же их свойство является и недостатком: каркас теплицы может легко деформироваться под нагрузкой. А чтобы пленка, натянутая на такие дуги, служила дольше, под нее рекомендуется укладывать пароизоляционную мембрану.

КАРКАС ТЕПЛИЦЫ ИЗ ПРОПИЛЕНОВЫХ ТРУБ — ВИДЕО

Каркас теплицы из полипропиленовых труб

Смотрите это видео на YouTube

---

Смотрите также: Мебель из пластиковых труб: Кресло ПВХ своими руками

---

ОПОРЫ ДЛЯ СМОРОДИНЫ СВОИМИ РУКАМИ

А теперь я вам расскажу о моем способе установки опор для смородины. Читатели уже предложили множество различных вариантов. Наиболее интересным из них, на мой взгляд, является использование тройников и муфт под сварку. Конечно, это надежный продукт, но со своими недостатками. Во-первых, высокая цена. Во-вторых, сложности в изготовлении: ведь потребуется максимально точное изготовление всех деталей без допусков. В-третьих, при необходимости увеличения диаметра кольцевой опоры (растут кусты) очень сложно переделать конструкцию без дополнительных материальных затрат.

Учитывая все это, я придумал еще один выход. Уже описанные выше зажимы изготавливаются из полипропиленовой трубы с внутренним диаметром 16-17 мм. От него отрезаются трубы длиной около 6-8 см. Затем с помощью электропаяльника зажимы привариваются к трубам. Для усиления стыка в местах пайки снова добавьте кусочки полипропилена. Все — изделие готово (фото 4).

Затем из металлопластиковой трубы наружным диаметром 16 мм сооружается опорное кольцо для ветвей, которое крепится к вертикальным стойкам с помощью уже изготовленных узлов (фото 5). Причем ставить их на подставки нужно без особых усилий, иначе опоры по окончании сезона будет невозможно разобрать. Для изготовления самих стоек можно использовать те же пластиковые трубы или любой другой материал, выдерживающий нагрузку от веток смородины.

Для соединения колец также можно использовать трубы из полипропиленовых труб, но только уже длиной 6-8 см. При желании концы колец в таких соединительных трубах можно закрепить с помощью саморезов, но я пока могу обойтись без этого.

Но на такие конструкции можно поставить дополнительные опорные стойки. А по мере роста крон кустов можно увеличить и диаметр опорных колец.

Для этого нужно всего лишь добавить отрезок металлопластиковой трубы необходимой длины с помощью соединительных патрубков. И нет необходимости разбирать всю конструкцию. Удобно? Да. Практичный? Конечно. Кроме того, предложенный вариант опоры можно использовать практически для всех низкорослых ягодных кустарников.

В заключение хочу сказать, что для изготовления клипс использовались те материалы и инструменты, которые были под рукой. В частности, бокорезы для измельчения кусков распиленной трубы для дополнительного усиления сварных швов.

И самое интересное: производство опорных деталей было осуществлено три года назад. За прошедшее время ни одна клипса не сломалась в процессе эксплуатации.

Сейчас в магазинах есть множество различных инструментов для работы с металлопластиком и полипропиленом, которые позволяют значительно облегчить изготовление деталей крепежа и самих опор.

---

Смотрите также: Складной стул из труб ПВХ своими руками (+ФОТО)

---

ОПОРЫ ДЛЯ МОРОДИНЫ ИЗ ПОЛИПРОПИЛЕНОВЫХ ТРУБ СВОИМИ РУКАМИ

КРАСИВЫЕ ВЕЧНЫЕ ОПОРЫ ДЛЯ КУСТАРОВ СВОИМИ РУКАМИ 906 08 90 Смотреть видео на 906 0 3DS 90 на видео YouTube

ПРИМЕЧАНИЕ ВИДЕО: ТРУБА ПВХ ТЕПЛИЦА

ТЕПЛИЦА-ОГУРЕЦ из полипропиленовых труб СВОИМИ РУКАМИ!

Посмотреть это видео на YouTube

© Автор: Валерий Басманов
