Типы и размеры светодиодов SMD отличаются размерами корпуса. Обычными типами являются светодиодный модуль 5050 SMD, светодиодный модуль 3528 SMD, светодиодный модуль 3020 SMD, светодиодный модуль 5630 SMD и светодиодный модуль SMD 5730. Яркость может меняться в зависимости от тока, что отрицательно сказывается на продолжительности работы устройства.Светодиодные модули SMD широко используются в светодиодных лампах для подсветки , домашнего освещения, витрин, рекламы, освещения интерьера автомобилей, рождественских огней и множества применений освещения.
Размеры светодиодов
3528 и 5050 светодиодов:Что такое светодиоды SMD 3528 и SMD 5050?Вот простое и понятное сравнение между номерами и размерами светодиодных чипов.
Различные числа коррелируют с различными физическими размерами чипа. Номера 5050, 3528, 2835 и т. Д. Коррелируют размеры светодиодов в миллиметрах. Некоторые светодиоды ярче других, а некоторые дают больше света на ватт. Светодиодный чип, который вам понадобится, будет зависеть от вашего проекта. Читайте ниже для получения дополнительной информации.
Разборки: разница между светодиодами 3528 и 5050
Светодиодное освещение может быть изготовлено с использованием различных светодиодных чипов. Номера, которые вы видите, такие как 3528 и 5050, относятся к размеру чипа. Более старые полоски стиля, которые были популярны в течение нескольких лет, – это размеры, показанные выше. В настоящее время на рынке имеются еще более мелкие и более эффективные светодиодные чипы размером 2835, 3014, 5630 и 3020. У каждого есть преимущества при правильном использовании. Ни один «чип» не может управлять ими всеми.
Итак, в чем разница между светодиодами SMD 5050 и 3528 и зачем вам это нужно?
____________________________________________________________________________
Проще говоря, эти светодиодные чипы называются SMD 5050, поскольку размеры светодиодов 5,0 мм х 5,0 мм .
Они имеют 3 светодиодных диода в одном корпусе (иногда называемые tri-chips) и намного ярче, чем отдельные светодиодные чипы 3528.
Они используются, когда вам нужна небольшая подсветка для вашей проектной области и особенно, для цветов RGB. Теоретически, сравнивая одинаковое количество микросхем, светодиоды SMD 5050 могут обеспечить световой поток в 3 раза больше, чем у полос 3528 , и поэтому светодиод 5050 хорошо подходит для освещения областей, которые могут подвергаться воздействию высоких уровней окружающего света. Однако, поскольку они больше по размеру, есть только так много, что вы можете поместиться на печатной плате. При использовании 5050 чипов существуют некоторые ограничения яркости.
Хотя они производят больше тепла, чем мелкие чипы, он по-прежнему значительно ниже, чем другие варианты освещения. Для этих типов светодиодов требуется более толстая печатная плата для отвода тепла от чипов.
5050-ые отличаются от 3528 светодиодов тем, что 5050 могут объединить три разных микросхемы внутри корпуса, чтобы создать миллионы цветовых вариаций .
Хотя размеры светодиодов 5050 можно использовать в одноцветных приложениях, мы обнаружили, что светодиоды 5050 лучше подходят для RGB и 3528 SMD с высокой плотностью для одноцветных приложений.
____________________________________________________________________________________________
Светодиодный прожектор SMD 3528
Они называются SMD3528, потому что размеры светодиодов составляют 3,5 мм * 2,8 мм. Эти светодиодные чипы (один светодиод на микросхему) яркие, но не такие яркие, как 5050 бок о бок. Однако при использовании в более высоком количестве может быть ярче, чем сравниваемая полоса 5050.
Эти светильники отлично подходят для подсветки телевизора, цветных брызг стен, акцентного освещения для изготовления коронок и картин, под столами и шкафами, барами и т. Д.
3528 светодиодов могут быть наиболее экономически эффективными, но не будут такими же яркими, если сравнивать их по отдельности с микросхемой 5050, но когда их 600 на барабане, они могут быть ярче, чем полоса 5050.
Совет по покупке: при сравнении освещения светодиодной полосы между компаниями, если обе конкурирующие полосы используют одни и те же чипы, посмотрите, сколько светодиодов находится на полосе, и найдите выход люмен для определения яркости.
Обратите внимание на количество светодиодов на ноге или метр. При поиске яркого светодиодного фонаря убедитесь, что вы сравниваете яблоки с яблоками, так как не все светодиодные полосы сделаны одинаково.
______________________________________
Серия UltraBright – это самые яркие светодиодные полосы в мире!
| 3020 светодиодных чипов SMD | 3014 светодиодных чипа |
Хотя 5050 и 3528 светодиодов SMD были самыми популярными на рынке для ленточных фонарей, рынок светодиодов быстро изменился за последние несколько лет.
Сегодня доступно множество светодиодных чипов, которые ярче и эффективнее. В 3020 LED SMD чипов в нашем High CRI Ultrabright Seriesи 3014 SMD LED чипов в нашем архитектурном ультра яркой и дизайн серии Ультра полос света Ярких светодиодных меньше и эффективнее , чем их предшественники. Поскольку размеры светодиодов намного меньше, мы смогли поместить еще много их на полосы света, создав тем самым ослепительно яркие светодиодные полосы. Наши промышленные светодиодные полосы используют
___________________________________________________________________________
Должен ли я выбирать 5050, 3528, 3020, 3014 или какой-либо другой размер, о котором я никогда не слышал?
Размеры светодиодов, правильнее чипов, которые вам понадобятся, зависят от использования, для которого будут использоваться светодиодные полосы.
Мы можем помочь вам разработать проект и выбрать необходимую полосу и чип, бесплатно!
Мы рекомендуем сделать обзор вашего проекта и задать некоторые основные вопросы.
Начните с принятия решения о том, что вы хотите / нуждаетесь в освещении.
-
-
- Просмотрите наше руководство по покупке
- Что за проект? Вы хотите освещение акцентом, освещение главной задачи, изменение цвета, освещение витрины, наружная и т. Д.?
- Возможность сглаживания или без диммирования?
- Какой цвет вы хотите?
- Вам нужен очень высокий CRI ?
- Какая яркость нужна ?
- Вам нужна гидроизоляция?
-
При покупке светодиодов, пожалуйста, обратите внимание и сравните следующее:
-
- Посмотрите, сколько светодиодов находится на катушке или на ноге, а общий люмен (яркость) светодиодной полосы света
- Обратите внимание на CRI ( Индекс цветопередачи ). Наши CRI варьируются от 80 до 95.
- Сколько ватт использует полоса?
- Являются ли безопасность UL или ETL?
- Являются ли они dimmable?
- Сколько меди они используют в своей печатной плате для рассеивания тепла?
- Какие типы светодиодных чипов используются?
- Как подсвечиваются светодиоды? (вы будете получать один и тот же цвет при каждом заказе?) * Пожалуйста, не стесняйтесь покупать, если поставщик не предлагает эту информацию, так как это важные спецификации, чтобы знать при покупке качественного продукта.
Температура светодиода
Типы светодиодов
Как проверить светодиод?
Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730. Информация — Диод КМВ
Диод КМВ • Информация • Размеры, характеристики и различия светодиодных кристаллов (чипов) 3528, 5050, 2835, 5630, 5730
Основной элемент светодиодного модуля (кластера) — светодиод.
Основу светодиода составляет светодиодный чип (кристалл). Создание светодиодного чипа — это сложный технологический процесс, состоящий из следующих этапов:
По своей конструкции чипы делятся на планарные и вертикальные. Конструкция вертикальных чипов обеспечивает лучший отвод тепла. Планарные чипы более распространены из-за относительной простоты процесса производства. По излучению чипы подразделяются на инфракрасные, красные, оранжевые, желтые, зеленые, синие, фиолетовые и ультрафиолетовые в зависимости от свойств материалов, из которых они изготовлены.
Для получения источников белого цвета используются нитридные, алюминатные и силикатные люминофоры. Выбор типа люминофора для получения белого света зависит от назначения светодиода. Светодиодные кристаллы бывают квадратной, прямоугольной, треугольной и шестиугольной формы.
Типоразмеры светодиодного чипа SMD идентифицируются по четырехзначному числу, которое обозначает размер кристалла.
Основные типоразмеры и характеристики светодиодных чипов:
• SMD 3528 — разработан давно и поэтому уступает по энергоэффективности современным кристаллам, но в связи с отлаженным процессом производства является самым дешевым и доступным. LED SMD 3528 прямоугольной формы с размерами сторон 3,5 х 2,8мм и высотой 1,4мм. На коротких сторонах имеются два контакта. На углу корпуса со стороны катода есть срез (ключ) для визуального определения полярности.
• SMD 5050 — представляет собой матрицу из трех кристаллов 3528.
• SMD 2835 — это современный эффективный кристалл, пришедший на смену чипам 5050 и 3528. Он производит на 20% больше света, чем 5050, что позволяет уменьшить энергопотребление. Габаритные размеры кристалла 2,8 Х 3,5мм, высота до 0,8мм. У чипа 2835 увеличены контактные площади анода и катода, что обеспечивает качественный теплоотвод. Люминофором покрыта вся излучающая часть, что увеличивает площадь излучения. Благодаря всем этим улучшениям, у 2835 больший срок службы.
• SMD 5630 — изготовлен с применением новым материалов. Корпус имеет размеры 5,6 х 3,0мм. Характеризуется большей мощностью и светоотдачей.
Имеет четыре вывода с ключом, из которых пока задействовано только два.
• SMD 5730 — кристалл имеет незначительные отличия от 5630. Размер самого чипа 4,8 х 3,0мм, размер чипа с выводами 5,7 х 3,0мм. Вместо четырех имеет два вывода. Кристалл выше на 0,5мм. SMD 5730 имеет два варианта исполнения 5730-05 и 5730-1.
• Еще существуют светодиоды с типоразмерами 3014, 3030, и редкие у нас 7020, 8520. Последние два используются в светодиодных алюминиевых линейках. Постоянное совершенствование характеристик светодиодов, увеличение их эффективности и энергосберегающих свойств, производство эффективных оптических систем способствует появлению все новых и новых современных высокотехнологичных светодиодных источников света. Светодиоды появились на рынке относительно недавно, но благодаря своим отличным качествам потеснили все другие источники света.
Ставропольский край
+7 928 378-19-19
Режим работы с 9:30 до 17:30.
Выходной — суббота, воскресенье.
Поделиться ссылкой:
Наш адрес: Ставропольский край
г. Пятигорск, ул. Ермолова, 33. Телефон: +7 928 378-19-19
Политика конфиденциальности
Таблица размеров светодиодов: типы и размеры – Evan Designs
Бесплатная доставка для внутренних заказов на сумму от 34 долларов США и выше
Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и выше
Стандартные размеры светодиодов
Избавьтесь от путаницы при выборе светодиодов правильного размера для вашего проекта с помощью светодиодов Evan Designs. Таблица размеров. Наши светильники бывают различных форм и размеров, поэтому вы обязательно найдете правильный размер светодиодного светильника для своего применения. Независимо от того, ищете ли вы маленькие светодиодные чип-светильники или мегасветодиоды, у нас есть идеальное решение для каждого проекта. Просмотрите приведенные ниже размеры светодиодов и узнайте, какой размер подходит для вашего дисплея прямо сейчас.
Z Светодиод
Этот светодиод Z является САМЫМ маленьким светодиодом, даже меньше, чем наш Pico. Когда действительно нужно поместиться в крошечном пространстве, Z придет на помощь. Этот светодиод имеет диаметр всего 0,6 мм. Он действительно крошечный. Но все же как-то это все еще дает хороший свет.
Z прекрасен в виде крошечных свечек, индикаторных лампочек или миниатюрных моделей. Он не дает достаточно света, чтобы осветить комнату.
Светодиоды View Z
Пико-чип LED
Светодиод на микросхеме Pico в два раза меньше светодиода на микросхеме Nano. Вы должны внимательно посмотреть на магнитный провод, чтобы даже увидеть этот маленький светодиод. Если вы зажжете эти маленькие пико, то вы сможете увидеть их просто отлично! Эти светодиоды для поверхностного монтажа без «ножек». Этот тип светодиодов не имеет металлических ножек, выступающих вниз. Плоская форма делает его очень удобным для небольших помещений.
Светодиоды Pico Chip также отлично подходят, когда вам нужно склеить их плоско и в очень мало места.
Подумайте о внутренней части настольной лампы или передней части небольших моделей. Есть много возможностей. И яркость удивительно хороша для такого крошечного светодиода!
Посмотреть светодиоды Pico
Светодиод наночипа
Светодиод на микросхеме Nano в два раза меньше нашего обычного светодиода на микросхеме. Он по-прежнему дает большое количество света в крошечном корпусе. Эти светодиоды для поверхностного монтажа также не имеют «ножек», поэтому нет металлических ножек, выступающих вниз, и опять же, эта плоская форма очень удобна для небольших помещений.
Светодиоды с наночипом также можно приклеить плоско, если у вас мало места — еще раз, подумайте о таких вещах, как настольные лампы и небольшие модели.
Из-за различий в размерах светодиодов SMD эту таблицу следует рассматривать только как общую таблицу размеров светодиодов.
Просмотреть нано-светодиоды
Чип светодиод
Большая разница с чип-светодиодами заключается в том, что они избавлены от «ножек».
Эти светодиоды для поверхностного монтажа не имеют металлических ножек, выступающих вниз. Плоская форма делает их очень удобными для небольших помещений и плоских приложений.
Чип-светодиоды отлично подходят, когда нужно склеить их плоско. Например, на потолке, внутри уличного фонаря или на передней части автомобиля.
И яркость по-прежнему фантастическая.
Светодиоды View Chip
Светодиод Deka Chip
Дека больше Чипа и меньше Меги. Это лучшее из обоих миров. Дека имеет большую яркость, в 2-3 раза ярче чипа при маленьком форм-факторе, меньше и легче вписывается в вещи, чем Мега.
Дека может осветить всю комнату в масштабе 1:12 или все здание в масштабе HO.
Посмотреть светодиоды Deka
Мегачиповый светодиод
Наш самый яркий светодиод! Мега-отличный выбор для освещения всей комнаты или всего здания.
Маленькие, компактные и плоские для облегчения монтажа. И очень-очень ярко! 5 мм х 5 мм толщиной 2 мм.
С этими светодиодами в стиле SMD Chip мы позаботились о допусках, добавив 8 дюймов красного и зеленого сверхтонкого магнитного провода.
Получите эти микросхемы уже подключенными, протестированными, гарантированными и полностью готовыми к подключению к вашему источнику питания. Никаких резисторов добавлять не нужно, мы уже добавили резисторы, если вы заказываете 5–12 В постоянного тока или 7–19 В переменного/постоянного тока, мы добавим резистор для вас.
Примечание. Как всегда, точные размеры могут отличаться — это только общая таблица размеров светодиодов.
Просмотреть светодиоды Mega
Светодиод 1,8 мм
Мини-светодиод диаметром 1,8 мм имеет наконечник диаметром 1,8 мм, а под ним — квадратное основание.
Если вы используете светодиоды в своем проекте изнутри, вам не нужно, чтобы весь светодиод был виден, чтобы получить приятный световой эффект. Используйте сверло 5/64, чтобы был виден только маленький кончик светодиода.
Вы также можете закрыть светодиоды пластиковыми линзами.
Поскольку они не нагреваются, вам не придется беспокоиться о тепле.
Посмотреть Светодиоды 1,8 мм
Светодиод 3 мм
Светодиод диаметром 3 мм имеет закругленную верхнюю часть, которая немного напоминает фокусирующую линзу. Если вам нужно больше света, вы можете отшлифовать закругленный верх. Будьте осторожны, чтобы не зашлифовать металлический диод внутри лампы.
Если вы вставляете светодиоды в свой проект изнутри, вы можете получить приятный световой эффект, даже не открывая весь светодиод. Используйте сверло 7/64, чтобы был виден только самый кончик светодиода, или накройте его пластиковыми линзами. Эти светодиоды также не будут нагреваться.
Примечание. Конкретные размеры могут отличаться от тех, которые мы нашли для этой таблицы размеров светодиодов.
Посмотреть светодиоды 3 мм

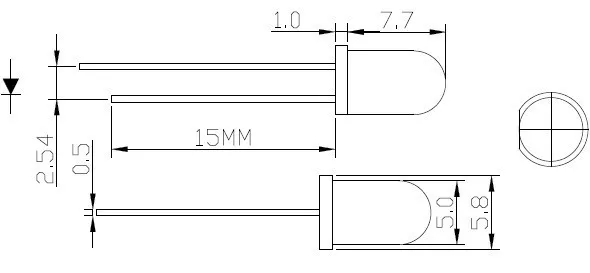

Светодиод 5 мм
Наши самые большие и яркие светодиоды в виде колб. Мы тестировали лампы большего размера, но не нашли ни одной, которая ярче, чем эти 5-миллиметровые светодиоды, которые мы носим.
Светодиод диаметром 5 мм имеет закругленную верхнюю часть, которая действует как фокусирующая линза. Если вам нужно больше рассеивания света, вы можете отшлифовать закругленный верх, но будьте осторожны, чтобы не отшлифовать рядом с металлическим диодом внутри лампы. Или рассмотрите наши светодиоды SMD выше.
Кроме того, имейте в виду, что вам не обязательно показывать весь светодиод, чтобы получить отличный световой эффект. Используйте сверло 3/16, чтобы был виден только самый кончик светодиода и при этом создавался приятный эффект, или попробуйте закрыть светодиоды пластиковыми линзами. Эти лампы не нагреваются, поэтому вам не придется беспокоиться о тепле.
Посмотреть светодиоды 5 мм
Светодиоды переменного/постоянного тока
Если вы покупаете наши светодиоды переменного/постоянного тока для блоков питания, это размер печатной платы нашего компактного выпрямителя.
Плата имеется только в светодиодных блоках переменного/постоянного тока, расположенных на расстоянии около 3 дюймов от лампы.
Зачем нужен выпрямитель переменного тока? Сила переменного тока имеет полярность переключения, которая убьет светодиод. И нерегулируемые источники питания, такие как рельсы для игровых автоматов, модели поездов или блоки питания для кукольных домиков, также могут повредить и убить светодиод.
Эта маленькая схема защитит ваш светодиод на долгие годы безотказной работы!
Просмотр светодиодов переменного/постоянного тока
Как подключить несколько светодиодов
** Подключите светодиоды параллельно **
При подключении нескольких светодиодов способ их подключения называется параллельным подключением светодиодов. В параллельной цепи все положительные или красные провода подключаются обратно к положительному соединению аккумулятора или настенного адаптера, а все отрицательные провода ведут к отрицательному соединению источника питания, как показано на следующем рисунке.
Средства сравнения и преобразования размеров светодиодов
Преобразование миллиметров в дюймы
Введите значение в поле мм, чтобы преобразовать значение в дюймы:
мм:
=
Дюймы:
Преобразование в дроби Таблица битов
1 / 64 тыс. |
1 / 32 ндс | 1 / 16 тыс. | 1 / 8 тыс. | Десятичный | мм |
|---|---|---|---|---|---|
| 1 / 64 | 0,015625 | 0,397 | |||
| 2 / 64 | 1 / 32 | 0,03125 | 0,794 | ||
| 3 / 64 | 0,046875 | 1.191 | |||
| 4 / 64 | 2 / 32 | 1 / 16 | 0,0625 | 1,588 | |
| 5 / 64 | 0,078125 | 1,984 | |||
| 6 / 64 | 3 / 32 | 0,09375 | 2,381 | ||
| 7 / 64 | 0,109375 | 2,778 |
1 / 64 тыс. |
1 / 32 ндс | 1 / 16 тыс. | 1 / 8 тыс. | Десятичный | мм |
|---|---|---|---|---|---|
| 8 / 64 | 4 / 32 | 2 / 16 | 1 / 8 | 0,125 | 3,175 |
| 9 / 64 | 0,140625 | 3,572 | |||
| 10 / 64 | 5 / 32 | 0,15625 | 3,969 | ||
| 11 / 64 | 0,171875 | 4,366 | |||
| 12 / 64 | 6 / 32 | 3 / 16 | 0,1875 | 4,763 | |
| 13 / 64 | 0,203125 | 5. 159 |
Дополнительные ресурсы
Советы по использованию светодиодов
Использование светодиодов Видео
9v-3.1v
0В — 3.4В (3.1В)
Ток: 20 мА
0041 Lens: Water Clear
