Винтовые сваи

Винтовые сваи — тип свай, заглубляемых в грунт методом завинчивания в сочетании с вдавливанием. Винтовые сваи состоят из ствола и лопасти (или лопастей). Изготавливаются из литых либо сварных стальных деталей.

История

Свайное  фундаментостроение было известно с древних времен. При этом материал, из которого изготавливались сваи, совершенствовался со временем, а способ установки оставался прежним — их забивали в грунт. Переворот  в этой области совершило изобретение устройства под названием «винтовая свая», запатентованного в 1833 году инженером-строителем

Александром Митчеллом[en] (1780 – 1868). За это достижение он получил медаль Телфорда[en] и членство Института гражданских инженеров[en].

Винтовая свая в то время представляла собой металлическую трубу с якорным винтом на конце и вкручивалась в грунт усилиями людей и животных с помощью большого деревянного колеса, называемого якорным шпилем. Для установки винтовых свай от 20 футов (6 м) длиной с 5-дюймовым (127 мм) диаметром ствола нанимали до 30 мужчин.

Первоначально винтовые сваи использовались только для постройки судовых причалов, однако сфера их применения быстро расширилась — уже в 1838 году  винтовые сваи стали основой для фундамента маяка Мэплин Сэндс

[en] на нестабильном прибрежном грунте реки Темзы в Великобритании.  Для укрепления морских пирсов технологию винтовых свай впервые применил архитектор и инженер Евгениус Берч[en] (1818 – 1884). С 1862 по 1872 годы были возведены 18 морских пирсов и более 100 маяков. В период 1900-1950 годов  популярность винтовых свай на Западе несколько снизилась в связи с активным развитием механического сваебойного и бурового оборудования, зато в последующие годы  технология свайно-винтовых фундаментов стала активно развиваться в сфере индивидуального, промышленного и крупного гражданского строительства.

В Россию технология пришла в начале 20го века. Тогда винтовые сваи получили широкое распространение в области военного строительства, где в полной мере оценили их достоинства — универсальность применения, возможность использования ручного труда, надежность и долговечность, в особенности на пучинистых, обводненных или многолетнемерзлых грунтах. Эти преимущества были  доказаны благодаря трудам советского инженера Владислава Дмоховского (1877-1952), который провел комплексные исследования в области свайных оснований (теория конических свай).

Исторически сложилось так, что только в 50-60-х гг. XX века в СССР были разработаны теоретические основания применения винтовых свай, технология производства работ, спроектированы и изготовлены установки для их завинчивания. Значительный вклад в систематическое изучение и экспериментальную разработку применения винтовых свай в строительстве внесли Шпиро Г. С., Бибина Н. М., Крюков Е. П., Цюрупа И. И., Чистяков И. М., Орделли М. А., Иродов М. Д. и др. В работах данных авторов содержатся ценные сведения, необходимые для определения технических параметров и геометрических форм винтовых свай, решения конструкций и выбора материалов для их изготовления. В ходе исследований были получены обширные материалы по несущей способности и перемещению винтовых свай в различных грунтах, определено влияние размеров лопасти и глубины ее погружения на несущую способность свай. Опыт погружения большого числа разнообразных по своим размерам и материалам винтовых свай позволил разработать технологию их погружения в грунт, определить скорости вращения, величины крутящих моментов и осевых усилий, необходимых для погружения. В 1955г опубликованы «Технические указания по проектированию и устройству фундаментов опор мостов на винтовых сваях» (ТУВС-55). Несколько позже — «Руководство по проектированию и устройству мачт и башен линий связи из винтовых свай», которое было результатом внедрения, испытаний и опытной эксплуатации опор линий связи высотой до 245м в 1961-1964гг.

Интенсивное внедрение винтовых свай в строительство и энергетику началось в середине 60-х гг. ХХв. Этому способствовало расширение работ по реконструкции зданий и сооружений, выполнение крупных строительных работ в стесненных городских условиях или на промышленных территориях, что требовало разработки глубоких котлованов в непосредственной близости от существующих фундаментов. Другой причиной развития технологии свайно-винтовых опор явилось увеличение объема монтажных работ в строительстве. Монтаж тяжелых конструкций объектов химического, металлургического, энергетического назначения потребовал разработки новых видов фундаментов и расширения области их использования. Наибольшее применение винтовые опоры получили в отраслях связи и телекоммуникациях (закрепление опор ЛЭП).

Разработка винтовых свай в СССР велась независимо от исследований западных ученых, при этом приоритетными задачами стали высокая скорость и простота завинчивания в грунтах с высокой плотностью. Этим требованиям отвечала стальная винтовая свая с литым наконечником и одной лопастью на конусе, конструкцию которой разработал доктор технических наук, крупный инженер-строитель Виктор Николаевич Железков

[1]. Несмотря на универсальность, эта модификация имеет невысокую несущую способность, для повышения которой необходимо увеличивать диаметр ствола и лопасти, что ведет к возрастанию стоимости строительства. Тем не менее такая свая используется достаточно широко.

Тем временем западные разработчики, напротив,  сделали акцент на обеспечении необходимой несущей способности при минимальном увеличении материалоемкости. Это привело к отказу от крепления лопастей к конусу сваи, а для повышения несущей способности разработчики прибегли к наращиванию диаметра лопасти и количества лопастей на стволе. За счет внедрения новых технологий свайно-винтовые фундаменты стали широко применяться в сфере гражданского строительства. По данным

ISSMGE в 2010 году винтовые сваи заняли уже 11% зарубежного рынка, постепенно вытесняя забивные.

В российском малоэтажном строительстве винтовые сваи стали использоваться лишь в начале 21го века благодаря усилиям русского ученого — Сергея Петухова[2], который доказал рациональность применения изделий малого диаметра в ИЖС. Тем не менее в современной России технология свайно-винтовых фундаментов до сих пор незаслуженно считается прерогативой промышленных сооружений, между тем  существующие модификации винтовых свай позволяют признать винтовой фундамент наиболее эффективным методом строительства благодаря высокой несущей способности и оптимальной цене.

Применение

Четырёхсвайный стальной ростверк

Винтовые сваи находят применение в самых разных сферах строительства. Фундаменты этого типа используют для возведения:

С помощью винтовых свай осуществляют реконструкцию зданий и дорог, укрепляют и усиливают монолитные фундаменты на сложных грунтах. Фундаменты на винтовых сваях популярны в качестве оснований для временных сооружений (торговых павильонов, аттракционов и т.п.), заборов, террас, беседок и других объектов, в том числе требующих высокого уровня надежности и изготовления в сжатые сроки.  Отсутствие шума и вибрации во время установки делают винтовые сваи незаменимыми при работе в условиях плотной городской застройки.

Винтовой фундамент может применяться на любых, даже самых сложных грунтах — пучинистых, многолетнемерзлых, слабых и обводненных. Его установка не требует масштабных земляных работ и не зависит от погодных условий.

Широкий спектр применения обусловлен особенностями установки сваи. Винтовая свая вкручивается в грунт подобно шурупу. Прорезав неустойчивые слои, ее лопасти достигают плотных малосжимаемых грунтов, благодаря чему и достигается высокая несущая способность.

Применение винтовых свай нежелательно без представления об основных особенностях грунта на участке застройки. Это позволяет правильно подобрать модификацию свай, их длину и количество. Так, при наличии вечномерзлых, крупнообломочных или техногенных грунтов применяются сваи с литым наконечником, в то время как в торфах и водонасыщенных грунтах лучше использовать двухлопастные сваи и так далее.

Установка винтовых свай производится при помощи гидравлических механизмов, в отдельных случаях — вручную.

Классификация винтовых свай

Типы винтовых свай

Типоразмеры (характеристики) винтовых свай — это совокупность технологических и конструкционных особенностей. Различные типы свай предназначены для работы в разных условиях, в зависимости от величины нагрузки на фундамент и особенностей грунта. Применение разных типов свай необходимо даже в пределах одного объекта — на один фундамент, как правило, воздействуют неоднородная нагрузка, отличающаяся под ответственными узлами сооружения, под несущими и ненесущими стенами, лагами пола и т.п. Это обеспечивает равномерное распределение запаса прочности и как следствие — увеличение долговечности.

Классификация по размеру лопасти

Диаметр лопасти винтовой сваи может превосходить диаметр ствола более чем в 1,5 раза (широколопастные сваи) и менее чем в 1,5 раза (узколопастные сваи).

Широколопастные сваи в свою очередь делятся на три группы в зависимости от конфигурации лопасти на сваи для:

• текучих, текуче-пластичных и мягко-пластичных грунтов;

• туго-пластичных и твердых водонасыщенных глинистых грунтов;

• полутвердых грунтов.

На выбор конфигурации лопасти влияют физические характеристики грунтов в пятне застройки (пористость, степень насыщения водой, консистенция, гранулометрический состав и т.д.).

Широколопастные винтовые сваи эффективны в дисперстных грунтах, грунтах с невысокой несущей способностью вследствие большей площади опирания.

Узколопастные сваи используются в особо плотных сезоннопромерзающих и вечномерзлых грунтах. За счет меньшей ширины лопасти риск её деформации при установке снижается, а надежная фиксация винтовых свай обеспечивается плотностью грунта.

Классификация по количеству лопастей

Сваи с одной лопастью (однолопастные) и сваи с двумя и более лопастями (многолопастные).

Однолопастные сваи возможно использовать только в грунтах с достаточно высокой несущей способностью, при этом стоит учитывать особенность данной модификации свай — уход в «срыв» при достижении критической нагрузки.

Многолопастные сваи могут быть использованы в самых разных, в том числе слабых грунтах. Они не только показывают высокую несущую способность, но и более устойчивы при различных видах нагрузок : вдавливающих, выдергивающих или горизонтальных, что достигается включением в работу ствола околосвайного массива грунта.

Увеличение числа лопастей позволяет сваям воспринимать большие нагрузки при меньшем диаметре трубы, жесткость ствола в этом случае обеспечивается за счет трубопроката достаточной толщины. Максимальная эффективность многолопастных винтовых свай достигается моделированием оптимального расстояния между лопастями, шага и угла их наклона, которые являются расчетными величинами.

Классификация по типу наконечников

Наконечники сваи могут быть литыми или сварными.

Литые наконечники винтовых свай меньше подвержены деформации — их использование уместно в крупнообломочных грунтах, грунтах с природными и техногенными включениями, особоплотных и многолетнемерзлых грунтах, а также в крупных гравелистых песках. Литой наконечник способен разрушить препятствие, не деформировавшись. В иных почвах целесообразнее применять сварные наконечники, прочность которых обеспечивается качеством изготовления, толщиной и маркой стали. Применение литого наконечника в стандартных условиях оправдано в случае использования сопоставимой толщины металлопроката .

Классификация по величине воспринимаемых нагрузок

Винтовые сваи также можно условно подразделить на предназначенные для малых или больших нагрузок. Стоит уточнить, что диаметр ствола как параметр для классификации свай по нагрузкам, вопреки общепринятому мнению, имеет решающее значение лишь для широколопастных свай больших длин и диаметров (более 6 м и свыше 159 мм) и узколопастных свай.

Винтовые сваи для малых нагрузок представляют собой однолопастные сваи с диаметром лопасти до 500 мм, толщиной лопасти до 6 мм и толщиной стенки ствола до 4,5 мм, равно как и многолопастные сваи с диаметром лопасти до 300 мм, толщиной лопасти до 5 мм и толщиной стенки ствола до 3,5 мм. Они применяются при возведении объектов индивидуального жилищного строительства и сопоставимых по нагрузкам промышленных объектов. В случае увеличения нагрузки или плотности грунтов их применение допустимо при условии использования металлопроката большей толщины.

Большие нагрузки (строительство крупных гражданских и промышленных объектов) выдерживают однолопастные сваи с диаметром лопасти более 500 мм, толщиной лопасти более 6 мм и толщиной стенки ствола более 4,5 мм, а также многолопастные сваи с диаметром лопастей более 300 мм, толщиной лопасти более 5 мм и толщиной стенки ствола более 3,5 мм. Разница в толщине металла обусловлена значительным изгибающим моментом, который требует большей конструктивной жесткости. Увеличение этого параметра рекомендуется при использовании винтовых свай в более плотных и агрессивных грунтах.

Классификация по толщине металлопроката

Толщина стенки ствола подразделяет сваи на тонкостенные (до 3,5 мм включительно), средней толщины (более 3,5 мм) и толстостенные сваи (6 мм и более). Оптимальный выбор зависит от величины нагрузки и степени агрессивности грунта, которые определяются на стадии проектирования с учётом данных, полученных в ходе проведения замеров коррозионной активности грунта.

Это справедливо и для толщины лопасти, которая подбирается для каждого объекта индивидуально. Сваи с лопастями толщиной до 5 мм включительно используются для возведения легких или временных сооружений. При строительстве долговременных зданий, крупных гражданских и промышленных объектов рекомендованы сваи с лопастями толщиной от 6 мм и выше.

Классификация по марке стали

Марка стали, используемой для изготовления винтовых свай также зависит от агрессивности среды. При слабой агрессивности допускается использовать марку Ст3, средняя требует повышения марки до Ст20, а в сильноагрессивных грунтах применяются марки 30 ХМА и 09Г2С.

Классификация по типу антикоррозийного покрытия

Защита винтовых свай от коррозии осуществляется несколькими путями, наиболее эффективным из которых является увеличение толщины металла, использование качественного сырья и цинковых анодов. Нанесение покрытия при условии сохранения его целостности позволяет лишь снизить негативное атмосферное влияние на надземную часть сваи и участок, эксплуатируемый на границе двух сред — воздуха и почвы. Наиболее распространёнными в настоящее время являются полимерные, полиуретановые, эпоксидные покрытия, а также горячее и холодное цинкование. Каждое из перечисленных покрытий имеет свои особенности.

Полимерное покрытие металлов

Достоинства: прочное, износоустойчивое, высокая адгезия к поверхности.

Недостатки: сложность нанесения на поверхность, имеющую неровности (сварные швы, стыки и выемки), с вероятным последующим возникновением сколов и развитию точечной коррозии.

Двухкомпонентное покрытие на основе полиуретановых смол:

Достоинства: прочность, высокая адгезия на неровных участках, стойкость при контакте с абразивным материалами, в условиях агрессивной среды и резких температурных перепадов.

Недостатки: сложность нанесения в «кустарных условиях», снижение адгезии при избыточной толщине слоя.

Эпоксидное покрытие

Достоинства: простота нанесения, сравнительно низкая стоимость.

Недостатки: эластичность снижена по сравнению с иными видами покрытия, излишнее водопоглощение, недостаточная ударопрочность.

Холодное цинкование

Достоинства: простота нанесения, сравнительно низкая стоимость.

Недостатки: крайне низкий уровень адгезии.

Горячее цинкование

Достоинства: по уровню адгезии превосходит полимерное покрытие. Экологично.

Недостатки: сложность нанесения на неровные участки; имеет значительные ограничения по области применения (водородный показатель среды pH не ниже 3 и не выше 11; удельное сопротивление грунта не менее 50 Ом*м, СП. 28.13330.2012).

Достоинства

Укрепление откосов винтовыми сваями

Винтовые сваи — простая, но эффективная технология строительства фундаментов для объектов различного назначения.

Преимущества винтовых свайПримечания
Фундаменты из винтовых свай не подвержены силам морозного пучения.[цитата не приведена 221 день]В отличие от иных видов фундаментов, в особенности забивных свай.
Высокая долговечность, возможность использовать на болотистых грунтах, грунтах с высоким уровнем подземных вод.Для соблюдения ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований»[3] необходимо проводить анализ коррозионной активности грунта, результаты которого являются основанием (с учетом требований к конструктивной жесткости винтовой сваи) для подбора марки стали, диаметра и толщины стенки ствола винтовой сваи.
Минимальные сроки строительства.Объект сдается на 15-30% быстрее, чем с бетонным фундаментом.
Экономичность.Дешевле бетонного фундамента, выполненного в соответствии с СП 63.13330.2012[4], не менее, чем на 30%.
Широкий спектр применения.Можно использовать в любых грунтах, кроме скального.
Отказ от земляных работ и выравнивания участка.Для соблюдения горизонтали при перепаде высот используют сваи различных длин.
Отсутствие вибрации и шума при заглублении.Можно проводить работы в непосредственной близости к подземным коммуникациям или в условиях плотной городской застройки.
Винтовые сваи готовы к восприятию полной проектной нагрузки сразу после завинчивания.В отличие от бетонного фундамента не требует набора прочности.
Работы можно выполнять в любое время года.При температуре ниже -30°C использование спецтехники затруднительно.
Возможность повторного использования винтовых свай. Незаменимы при строительстве временных сооружений.
Высокая ремонтопригодность.Если винтовые сваи не являются частью сборного ж/б фундамента.
Сваи малого диаметра можно устанавливать без применения тяжелой техники.При помощи 3-4 человек.
Инженерные коммуникации можно проектировать и монтировать одновременно с возведением фундамента.При совершении земляных работ необходимо соблюдать дистанцию до установленных винтовых свай, определенную проектной документацией.

Недостатки

Любой строительный материал имеет свои недостатки, которые устраняются при соблюдении правил и норм проектирования, производства и эксплуатации.

Основные недостатки винтовых свай:

1.  Возможный низкий срок эксплуатации, который, как правило, является следствием ошибок при проектировании фундамента — в расчетах не учитывается коррозионная активность грунта и наличие блуждающих токов. Проведение замеров этих показателей позволяет рассчитать оптимальную толщину стенки ствола и определить порядок действий для снижения коррозии (например, использование цинковых анодов, проведение мероприятий по водоотведению и т.д.). Исполнение указанных условий позволяет соответствовать требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований».[3]

2. При чрезмерном нагружении винтовой сваи с лопастью, которая не менее чем на 2/3 расположена на завальцованном конусе ствола, грунт в большинстве случаев перестает набирать несущую способность, поэтому возможно обрушение сооружения. Во избежание подобных последствий при расчете несущей способности указанного типа сваи необходимо:

3. Однолопастные винтовые сваи малых диаметров (57-76 мм) требуют обязательного бетонирования основания или обеспечения жесткого сопряжения всей конструкции для создания достаточного сопротивления горизонтальным нагрузкам.

Особенности проектирования фундаментов из винтовых свай


Один из важнейших этапов строительства фундамента из винтовых свай — проектирование. Ошибки, допущенные в проекте, нередко приводят к возникновению серьезных проблем на стадии строительства и могут повлечь значительное сокращение срока службы всего здания.

Наиболее распространенные ошибки проектирования:

1. В большинстве случаев расчет на вдавливающие, выдергивающие и горизонтальные нагрузки производится аналитическими методами в соответствии с СП 24.13330.2011[6], но, как показывает практика, результаты аналитических расчетов не всегда совпадают с результатами, полученными в ходе проведения полевых испытаний грунтов натурными сваями. Причина кроется в том, что расчетные формулы, заложенные в нормативных документах, базируются на упрощенных моделях взаимодействия винтовых свай и грунтов (модель Мариупольского), разработанных в 60-х годах прошлого века, и не учитывают многие особенности их работы, поэтому при расчете аналитическими методами целесообразно использовать понижающие коэффициенты. Современный способ определения оптимальных геометрических и конструктивных параметров винтовой сваи базируется на расчетах в системах автоматизированного проектирования, основанных на методах конечных элементов.

2. Подбор параметров винтовых свай осуществляется без учета данных о коррозионной активности грунта, которые являются основанием для назначения оптимального диаметра и толщины стенки ствола.

3. При назначении антикоррозийного покрытия применяются исключительно положения СП 28.13330.2012[7], которые не учитывают абразивное воздействие грунта на винтовую сваю во время ее погружения. Вместе с тем при назначении горячего цинкования в качестве антикоррозийного покрытия нередко игнорируются требования указанного нормативного документа, а именно п. 9.2.8., согласно которому данный вид антикоррозийного покрытия допускается применять лишь в условиях неагрессивного воздействия среды (водородный показатель среды pH не ниже 3 и не выше 11, и удельное сопротивление грунта не менее 50 Ом*м).

4. После установки винтовых свай в проектное положение для уточнения соответствия их несущей способности требованиям проектной документации необходимо:

  • для зданий класса ответственности III (пониженный) и II (нормальный) выполнить замер величины крутящего момента;
  • для зданий класса ответственности I (повышенный) провести контрольные испытания в соответствии с ГОСТ 5686-2012 «Грунты. Методы полевых испытаний сваями».

См. также

Примечания

  1. Железков В.Н. Винтовые сваи в энергетической и других отраслях строительства.. — — СПб.: Прагма, 2004..
  2. Петухов С.Н. Фундаменты на винтовых сваях для малоэтажного строительства.. — Отдельный выпуск.
  3. 1 2 ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований». — М.: Стандартинформ, 2015.
  4. ↑ СП 63.13330.2012 Бетонные и железобетонные конструкции. Основные положения. Актуализированная редакция СНиП 52-01-2003.
  5. Разработан ОАО «СевЗап НТЦ» филиал «Севзапэнергосетьпроект- Западсельэнергопроект». Исполнители Л.И. Качановская, П.И. Романов, В.Н. Железков, М.С. Ермошина (ОАО «СевЗап НТЦ»), Ильичев В.А.( АНО АНТЦ РААСН). СТАНДАРТ ОРГАНИЗАЦИИ ОАО «ФСК ЕЭС» СТО 56947007- 29.120.95-050-2010.
  6. ↑ Актуализированная редакция СНиП 2.02.03-85 «Свайные фундаменты» — Винтовые сваи.
  7. ↑ СП 28.13330.2012 Защита строительных конструкций от коррозии. Актуализированная редакция СНиП 2.03.11-85 (с Изменением N 1).

Свайный фундамент — Вики

Четырёхсвайный стальной ростверк

Свайный фундамент — тип фундамента, спроектированный и построенный с совместной работой свай, в котором сваи воспринимают полностью или частично нагрузки от подземной и/или надземной части здания или сооружения и передают их на грунт. Свайные фундаменты позволяют снизить стоимость устройства подземной части здания, которое составляет до 25 % от общей стоимости строительства объекта, и применяются обычно в случаях, если грунты основания являются насыпью большой мощности, илистыми отложениями, связными грунтами в текучем и текуче-пластичном состоянии и т. д.[1]

Свайные фундаменты проектируются на основе и с учётом[~ 1]:

  • результатов инженерных изысканий для строительства;
  • сведений о сейсмичности района строительства;
  • данных, характеризующих назначение, конструктивные и технологические особенности сооружения и условия их эксплуатации;
  • нагрузок, действующих на фундаменты;
  • условий существующей застройки и влияния на неё нового строительства;
  • экологических требований;
  • технико-экономического сравнения возможных вариантов проектных решений;
  • геоподосновой или инженерной цифровой модели местности (ИЦММ) с отображением подземных и надземных сооружений и коммуникаций;
  • технических условий, выданных всеми уполномоченными заинтересованными организациями.

Сваи могут располагаться с переменным или с постоянным в плане шагом[~ 2].

Сваи применяются для прорезки залегающих с поверхности слабых слоёв грунта и передачи действующих нагрузок на лежащие ниже слои грунта, обладающие более высокими механическими показателями[~ 3].

Свайные фундаменты глубокого заложения[en] используются, если:

  1. грунты основания с достаточной несущей способностью расположены значительно ниже отметки поверхности;
  2. строение очень тяжёлое (небоскрёб, мост) и увеличение размеров фундаментов нецелесообразно по экономическим, практическим и другим причинам.

Сваи могут располагаться как по одной (односвайный фундамент), так и кучно на расстоянии друг от друга в (3-8)d, где d — диаметр или сторона сваи, работая совместно в количестве 3—9 штук, образуя «свайный куст», при большем количестве — «свайное поле».

Односвайные фундаменты с нагрузкой на фундамент до 75 т эффективны в прочных грунтах[~ 4].

Сваи применяются совместно с отдельными столбчатыми фундаментами, ленточными фундаментами, с ростверками, в качестве которых могут служить небольшие плиты или перекрёстные ленты, и с плитам. Сваи совместно с плитами образуют так называемый комбинированный свайно-плитный фундамент (КСПФ), он сочетает сопротивление любых типов свай и плиты, применяется для уменьшения общей и неравномерной осадки зданий и сооружений[~ 2]. Сваи могут располагаться с переменным или с постоянным в плане шагом[~ 2].

Свайный фундамент Википедия

Четырёхсвайный стальной ростверк

Свайный фундамент — тип фундамента, спроектированный и построенный с совместной работой свай, в котором сваи воспринимают полностью или частично нагрузки от подземной и/или надземной части здания или сооружения и передают их на грунт. Свайные фундаменты позволяют снизить стоимость устройства подземной части здания, которое составляет до 25 % от общей стоимости строительства объекта, и применяются обычно в случаях, если грунты основания являются насыпью большой мощности, илистыми отложениями, связными грунтами в текучем и текуче-пластичном состоянии и т. д.[1]

Применение свайных фундаментов и расположение свай под ними

Свайные фундаменты проектируются на основе и с учётом[~ 1]:

  • результатов инженерных изысканий для строительства;
  • сведений о сейсмичности района строительства;
  • данных, характеризующих назначение, конструктивные и технологические особенности сооружения и условия их эксплуатации;
  • нагрузок, действующих на фундаменты;
  • условий существующей застройки и влияния на неё нового строительства;
  • экологических требований;
  • технико-экономического сравнения возможных вариантов проектных решений;
  • геоподосновой или инженерной цифровой модели местности (ИЦММ) с отображением подземных и надземных сооружений и коммуникаций;
  • технических условий, выданных всеми уполномоченными заинтересованными организациями.

Сваи могут располагаться с переменным или с постоянным в плане шагом[~ 2].

Сваи применяются для прорезки залегающих с поверхности слабых слоёв грунта и передачи действующих нагрузок на лежащие ниже слои грунта, обладающие более высокими механическими показателями[~ 3].

Свайные фундаменты глубокого заложения[en] используются, если:

  1. грунты основания с достаточной несущей способностью расположены значительно ниже отметки поверхности;
  2. строение очень тяжёлое (небоскрёб, мост) и увеличение размеров фундаментов нецелесообразно по экономическим, практическим и другим причинам.

Сваи могут располагаться как по одной (односвайный фундамент), так и кучно на расстоянии друг от друга в (3-8)d, где d — диаметр или сторона сваи, работая совместно в количестве 3—9 штук, образуя «свайный куст», при большем количестве — «свайное поле».

Односвайные фундаменты с нагрузкой на фундамент до 75 т эффективны в прочных грунтах[~ 4].

Сваи применяются совместно с отдельными столбчатыми фундаментами, ленточными фундаментами, с ростверками, в качестве которых могут служить небольшие плиты или перекрёстные ленты, и с плитам. Сваи совместно с плитами образуют так называемый комбинированный свайно-плитный фундамент (КСПФ), он сочетает сопротивление любых типов свай и плиты, применяется для уменьшения общей и неравномерной осадки зданий и сооружений[~ 2]. Сваи могут располагаться с переменным или с постоянным в плане шагом[~ 2].

Свайные фундаменты машин

Свайные фундаменты сооружений, возводимых на вечномёрзлых грунтах

Свайные фундаменты сооружений, возводимых на вечномёрзлых грунтах.

Опоры сооружений, возводимых на континентальном шельфе

Опоры морских нефтепромысловых и других сооружений, возводимых на шельфе и континентальном шельфе России сооружаются по типу свайного фундамента.

Расчёт свайного фундамента

Расчет свайных фундаментов (как и свай) по деформациям производится исходя из условия, что осадка здания должна быть менее нормативного предельно допустимого значения, при этом используется метод послойного суммирования, при котором осадка грунта под действием нагрузки от сооружения определяется как сумма осадок элементарных слоёв грунта такой толщины, для которых можно без большой погрешности принять при расчётах средние значения действующих напряжений и средние значения коэффициентов, характеризующих эти грунты[1]. Недостаток данного метода — отсутствие взаимного влияния свай в кусте[1].

См. также

Примечания

Сноски
  1. ↑ СП 24.13330.2011, Раздел 4 «Общие положения», п. 4.1.
  2. 1 2 3 СП 24.13330.2011, Раздел 7.4 «Расчет свай, свайных и комбинированных свайно-плитных фундаментов по деформациям», п. 7.4.10.
  3. ↑ СП 24.13330.2011, Пункт 4.1.
  4. ↑ Руководство по выбору проектных решений фундаментов, Раздел «Свайные фундаменты». § «Промышленное строительство», с. 23.
Источники
  1. 1 2 3 Мельников В. А. и др. «Сравнительный анализ методик расчета осадки свайных фундаментов».

Литература

Нормативная

Стандарт организации
  • . СТО НОСТРОЙ 2.29.108-2013 // Мостовые сооружения. Устройство фундаментов мостов. Часть 2. Устройство свайных фундаментов (с Изменением N 1, с Поправкой). — 2013.
  • . СТО 36554501-054-2017 // Проектирование и устройство свайных фундаментов с противопучинной оболочкой ОСПТ «Reline». — М.: ОАО «НИЦ «Строительство», 2017.
  • . СТО 36554501-018-2009 // Проектирование и устройство свайных фундаментов и упрочненных оснований из набивных свай в пробитых скважинах. — ОАО «НИЦ «Строительство», 2009.
Свод правил
  • СП 24.13330.2011 // Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85 / Институт АО «НИЦ «Строительство» (НИИОСП имени Н. М. Герсеванова). — М., 2011.
  • СП 45.13330.2017 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87.
  • СП 50-102-2003 // Проектирование и устройство свайных фундаментов. — М.: ГУП НИИОСП имени Н. М. Герсеванова, 2003.
  • СП 412.1325800.2018 // Конструкции фундаментов высотных зданий и сооружений. Правила производства работ. — Внесено ТК 465 «Строительство», выполнено ОАО «НИЦ «Строительство», 2018.
Ведомственные строительные нормы
  • ВСН 490-87 Минмонтажспецстрой СССР Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки.
Другое
  • Руководство по проектированию свайных фундаментов.
  • Руководство // по выбору проектных решений фундаментов. — М.: Стройиздат; ГУП НИИОСП имени Н. М. Герсеванова, НИИЭС, ЦНИИПроект Госстроя СССР, 1984. — 193 с. — 40 000 экз.
  • Рекомендации // по применению полых конических свай повышенной несущей способности. В развитии требований СНиП 2.02.03-85 «Свайные фундаменты». — Пермский государственный технический университет при участии ГУП НИИОСП имени Н. М. Герсеванова, 1995.
  • Рекомендации по устройству свайных фундаментов в вечномерзлых грунтах.
  • Руководство // по проектированию свайных фундаментов. — М.: Издательство литературы по строительству (ГУП «НИИ оснований и подземных сооружений» Госстроя СССР), 1971.
  • Пособие по проектированию железобетонных ростверков свайных фундаментов под колонны зданий и сооружений (к СНиП 2.03.01-84) // . — 1984.
  • Пособие по проектированию свайных фундаментов из забивных свай. ГУП «НИИ оснований и подземных сооружений» Госстроя СССР. — М.: Стройиздат, 1965.
  • ТР 100-99 // Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки / ГУП «НИИМосстрой» при участии ГУ «Мосстройлицензия» и Управления развития генплана. — М., 1999. — 22 с. — 100 экз.
  • Справочник базовых цен на проектные работы для строительства. Заглубленные сооружения и конструкции, водопонижение, противооползневые сооружения и мероприятия, свайные фундаменты.

Техническая

Ссылки

Свайный фундамент — это… Что такое Свайный фундамент?
Свайный фундамент
        фундамент, в котором для передачи нагрузки от сооружения на грунт используют Сваи. Состоит из свай и объединяющего их Ростверка (рис.). Выбор между С. ф. и обычным фундаментом на естественном основании производится на основе их технико-экономического сравнения в данных инженерно-геологических условиях строительной площадки, с учётом особенностей проектируемого здания или сооружения. С. ф. особенно рациональны при строительстве зданий и сооружений на водо-насыщенных слабых грунтах. Во многих случаях при С. ф. существенно сокращаются объём земляных работ и расход бетона.

         В зависимости от вида и величины нагрузок, действующих на С. ф., сваи располагают: по одной — под отдельные опоры, рядами — под стеновые конструкции, кустами — под колонны, свайными полями — под здания и сооружения малой площади со значительными вертикальными нагрузками. При действии на фундамент значительных горизонтальных сил используют наклонные сваи. Длину свай выбирают, исходя из грунтовых условий строительной площадки: необходимо, чтобы нижние концы свай были заглублены в малосжимаемые грунты. В зависимости от свойств грунтов, залегающих под нижними концами свай, последние подразделяются на сваи-стойки, опирающиеся на практически несжимаемые грунты, и висячие сваи, погруженные в сжимаемые грунты и передающие нагрузку на грунт как нижней, так и боковой поверхностью.

         Основой для проектирования надёжного и экономичного С. ф. является правильное определение несущей способности сваи, т. е. допустимой для неё нагрузки. Несущую способность свай устанавливают на основании инженерно-геологических изысканий, по данным статического зондирования грунтов и результатам испытаний свай статическими и динамическими нагрузками. Наиболее достоверно испытание свай статической нагрузкой, но вследствие большой трудоёмкости этого метода (особенно в случае буронабивных свай) его применение ограничивается главным образом зданиями и сооружениями с тяжёлыми нагрузками, при неблагоприятных геологических условиях.

         Лит.: Грутман М. С., Свайные фундаменты, К., 1969; Трофименков Ю. Г., Ободовский А. А., Спайные фундаменты для жилых и промышленных зданий, 2 изд., М., 1970.

         Ю. Г. Трофименков.

        Свайный фундамент: 1 — ростверк; 2 — свая.

        Свайный фундамент: 1 — ростверк; 2 — свая.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Свайные постройки
  • Свальбард

Смотреть что такое «Свайный фундамент» в других словарях:

  • Свайный фундамент — – фундамент, в котором для передачи нагрузки от сооружения на грунт используют сваи. Состоит из свай и объединяющего их ростверка. Выбор между С. ф. и обычным фундаментом на естественном основании производится на основе их технико… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • свайный фундамент — (напр. зданий ТЭС, АЭС) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN pile foundation …   Справочник технического переводчика

  • свайный фундамент — фундамент, в котором нагрузка от сооружения на грунт передаётся через сваи – полностью или частично заглублённые в грунт столбы или брусья. Для связи верхних частей свай устраивают ростверк, который служит одновременно опорной плитой для… …   Энциклопедия техники

  • свайный фундамент — 3.39 свайный фундамент : Фундамент, в котором для передачи нагрузки от резервуара на грунт используют сваи. Состоит из свай и объединяющего их ростверка. Источник: РД 23.020.00 КТН 279 07: Методика обследования фундаментов и оснований резервуаров …   Словарь-справочник терминов нормативно-технической документации

  • СВАЙНЫЙ ФУНДАМЕНТ — фундамент, в к рои осн. элементами, передающими нагрузки на грунт, являются сваи, объединённые обычно в единое целое ростверком, В зависимости от характера и значения нагрузок С. ф. выполняется в виде одиночных свай (под отд. опоры), ряда свай… …   Большой энциклопедический политехнический словарь

  • проектная величина поперечной нагрузки на сваю или свайный фундамент — Ftr,d — [Англо русский словарь по проектированию строительных конструкций. МНТКС, Москва, 2011] Тематики строительные конструкции Синонимы Ftr,d EN design axial tensile load on a tensile pile or a group of tensile piles …   Справочник технического переводчика

  • фундамент свайный — Длинный узкий фундамент, устанавливаемый без котлована. [РД 01.120.00 КТН 228 06] фундамент свайный Фундамент из свай, объединённых сверху ростверком [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики… …   Справочник технического переводчика

  • Фундамент свайный — Свайный фундамент (pile foundation): комплекс свай, объединенных в единую конструкцию, передающую нагрузку на основание… Источник: СП 24.13330.2011. Свод правил. Свайные фундаменты. Актуализированная редакция СНиП 2.02.03 85 (утв. Приказом… …   Официальная терминология

  • Фундамент — Строительство фундамента Фундамент (лат. fundamentum), или основание,  несущая конструкция, часть здания, сооружения, которая воспринимает все …   Википедия

  • ФУНДАМЕНТ — подземная или подводная часть сооружения, которая передает его грунтовому основанию статическую нагрузку, создаваемую весом сооружения, и дополнительные динамические нагрузки, создаваемые ветром либо движением воды, людей, оборудования или… …   Энциклопедия Кольера

Свайный фундамент Википедия

Четырёхсвайный стальной ростверк

Свайный фундамент — тип фундамента, спроектированный и построенный с совместной работой свай, в котором сваи воспринимают полностью или частично нагрузки от подземной и/или надземной части здания или сооружения и передают их на грунт. Свайные фундаменты позволяют снизить стоимость устройства подземной части здания, которое составляет до 25 % от общей стоимости строительства объекта, и применяются обычно в случаях, если грунты основания являются насыпью большой мощности, илистыми отложениями, связными грунтами в текучем и текуче-пластичном состоянии и т. д.[1]

Применение свайных фундаментов и расположение свай под ними[ | ]

Свайные фундаменты проектируются на основе и с учётом[~ 1]:

  • результатов инженерных изысканий для строительства;
  • сведений о сейсмичности района строительства;
  • данных, характеризующих назначение, конструктивные и технологические особенности сооружения и условия их эксплуатации;
  • нагрузок, действующих на фундаменты;
  • условий существующей застройки и влияния на неё нового строительства;
  • экологических требований;
  • технико-экономического сравнения возможных вариантов проектных решений;
  • геоподосновой или инженерной цифровой модели местности (ИЦММ) с отображением подземных и надземных сооружений и коммуникаций;
  • технических условий, выданных всеми уполномоченными заинтересованными организациями.

Сваи могут располагаться с переменным или с постоянным в плане шагом[~ 2].

Сваи применяются для прорезки залегающих с поверхности слабых слоёв грунта и передачи действующих нагрузок на лежащие ниже слои грунта, обладающие более высокими механическими показателями[~ 3].

Свайные фундаменты глубокого заложения[en] используются, если:

  1. грунты основания с достаточной несущей способностью расположены значительно ниже отметки по

Свайный фундамент — Википедия

Материал из Википедии — свободной энциклопедии

Четырёхсвайный стальной ростверк

Свайный фундамент — тип фундамента, спроектированный и построенный с совместной работой свай, в котором сваи воспринимают полностью или частично нагрузки от подземной и/или надземной части здания или сооружения и передают их на грунт. Свайные фундаменты позволяют снизить стоимость устройства подземной части здания, которое составляет до 25 % от общей стоимости строительства объекта, и применяются обычно в случаях, если грунты основания являются насыпью большой мощности, илистыми отложениями, связными грунтами в текучем и текуче-пластичном состоянии и т. д.[1]

Применение свайных фундаментов и расположение свай под ними

Свайные фундаменты проектируются на основе и с учётом[~ 1]:

  • результатов инженерных изысканий для строительства;
  • сведений о сейсмичности района строительства;
  • данных, характеризующих назначение, конструктивные и технологические особенности сооружения и условия их эксплуатации;
  • нагрузок, действующих на фундаменты;
  • условий существующей застройки и влияния на неё нового строительства;
  • экологических требований;
  • технико-экономического сравнения возможных вариантов проектных решений;
  • геоподосновой или инженерной цифровой модели местности (ИЦММ) с отображением подземных и надземных сооружений и коммуникаций;
  • технических условий, выданных всеми уполномоченными заинтересованными организациями.

Сваи могут располагаться с переменным или с постоянным в плане шагом[~ 2].

Сваи применяются для прорезки залегающих с поверхности слабых слоёв грунта и передачи действующих нагрузок на лежащие ниже слои грунта, обладающие более высокими механическими показателями[~ 3].

Свайные фундаменты глубокого заложения[en] используются, если:

  1. грунты основания с достаточной несущей способностью расположены значительно ниже отметки поверхности;
  2. строение очень тяжёлое (небоскрёб, мост) и увеличение размеров фундаментов нецелесообразно по экономическим, практическим и другим причинам.

Сваи могут располагаться как по одной (односвайный фундамент), так и кучно на расстоянии друг от друга в (3-8)d, где d — диаметр или сторона сваи, работая совместно в количестве 3—9 штук, образуя «свайный куст», при большем количестве — «свайное поле».

Односвайные фундаменты с нагрузкой на фундамент до 75 т эффективны в прочных грунтах[~ 4].

Сваи применяются совместно с отдельными столбчатыми фундаментами, ленточными фундаментами, с ростверками, в качестве которых могут служить небольшие плиты или перекрёстные ленты, и с плитам. Сваи совместно с плитами образуют так называемый комбинированный свайно-плитный фундамент (КСПФ), он сочетает сопротивление любых типов свай и плиты, применяется для уменьшения общей и неравномерной осадки зданий и сооружений[~ 2]. Сваи могут располагаться с переменным или с постоянным в плане шагом[~ 2].

Свайные фундаменты машин

Свайные фундаменты сооружений, возводимых на вечномёрзлых грунтах

Свайные фундаменты сооружений, возводимых на вечномёрзлых грунтах.

Опоры сооружений, возводимых на континентальном шельфе

Опоры морских нефтепромысловых и других сооружений, возводимых на шельфе и континентальном шельфе России сооружаются по типу свайного фундамента.

Расчёт свайного фундамента

Расчет свайных фундаментов (как и свай) по деформациям производится исходя из условия, что осадка здания должна быть менее нормативного предельно допустимого значения, при этом используется метод послойного суммирования, при котором осадка грунта под действием нагрузки от сооружения определяется как сумма осадок элементарных слоёв грунта такой толщины, для которых можно без большой погрешности принять при расчётах средние значения действующих напряжений и средние значения коэффициентов, характеризующих эти грунты[1]. Недостаток данного метода — отсутствие взаимного влияния свай в кусте[1].

См. также

Примечания

Сноски
  1. ↑ СП 24.13330.2011, Раздел 4 «Общие положения», п. 4.1.
  2. 1 2 3 СП 24.13330.2011, Раздел 7.4 «Расчет свай, свайных и комбинированных свайно-плитных фундаментов по деформациям», п. 7.4.10.
  3. ↑ СП 24.13330.2011, Пункт 4.1.
  4. ↑ Руководство по выбору проектных решений фундаментов, Раздел «Свайные фундаменты». § «Промышленное строительство», с. 23.
Источники
  1. 1 2 3 Мельников В. А. и др. «Сравнительный анализ методик расчета осадки свайных фундаментов».

Литература

Нормативная

Стандарт организации
  • . СТО НОСТРОЙ 2.29.108-2013 // Мостовые сооружения. Устройство фундаментов мостов. Часть 2. Устройство свайных фундаментов (с Изменением N 1, с Поправкой). — 2013.
  • . СТО 36554501-054-2017 // Проектирование и устройство свайных фундаментов с противопучинной оболочкой ОСПТ «Reline». — М.: ОАО «НИЦ «Строительство», 2017.
  • . СТО 36554501-018-2009 // Проектирование и устройство свайных фундаментов и упрочненных оснований из набивных свай в пробитых скважинах. — ОАО «НИЦ «Строительство», 2009.
Свод правил
  • СП 24.13330.2011 // Свайные фундаменты. Актуализированная редакция СНиП 2.02.03-85 / Институт АО «НИЦ «Строительство» (НИИОСП имени Н. М. Герсеванова). — М., 2011.
  • СП 45.13330.2017 Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87.
  • СП 50-102-2003 // Проектирование и устройство свайных фундаментов. — М.: ГУП НИИОСП имени Н. М. Герсеванова, 2003.
  • СП 412.1325800.2018 // Конструкции фундаментов высотных зданий и сооружений. Правила производства работ. — Внесено ТК 465 «Строительство», выполнено ОАО «НИЦ «Строительство», 2018.
Ведомственные строительные нормы
  • ВСН 490-87 Минмонтажспецстрой СССР Проектирование и устройство свайных фундаментов и шпунтовых ограждений в условиях реконструкции промышленных предприятий и городской застройки.
Другое
  • Руководство по проектированию свайных фундаментов.
  • Руководство // по выбору проектных решений фундаментов. — М.: Стройиздат; ГУП НИИОСП имени Н. М. Герсеванова, НИИЭС, ЦНИИПроект Госстроя СССР, 1984. — 193 с. — 40 000 экз.
  • Рекомендации // по применению полых конических свай повышенной несущей способности. В развитии требований СНиП 2.02.03-85 «Свайные фундаменты». — Пермский государственный технический университет при участии ГУП НИИОСП имени Н. М. Герсеванова, 1995.
  • Рекомендации по устройству свайных фундаментов в вечномерзлых грунтах.
  • Руководство // по проектированию свайных фундаментов. — М.: Издательство литературы по строительству (ГУП «НИИ оснований и подземных сооружений» Госстроя СССР), 1971.
  • Пособие по проектированию железобетонных ростверков свайных фундаментов под колонны зданий и сооружений (к СНиП 2.03.01-84) // . — 1984.
  • Пособие по проектированию свайных фундаментов из забивных свай. ГУП «НИИ оснований и подземных сооружений» Госстроя СССР. — М.: Стройиздат, 1965.
  • ТР 100-99 // Технические рекомендации по устройству фундаментов из буронабивных свай в условиях существующей застройки / ГУП «НИИМосстрой» при участии ГУ «Мосстройлицензия» и Управления развития генплана. — М., 1999. — 22 с. — 100 экз.
  • Справочник базовых цен на проектные работы для строительства. Заглубленные сооружения и конструкции, водопонижение, противооползневые сооружения и мероприятия, свайные фундаменты.

Техническая

Ссылки

свайный фундамент — это… Что такое свайный фундамент?
свайный фундамент
сва́йный фунда́мент
фундамент, в котором нагрузка от сооружения на грунт передаётся через сваи – полностью или частично заглублённые в грунт столбы или брусья. Для связи верхних частей свай устраивают ростверк, который служит одновременно опорной плитой для возводимого сооружения. Свайный фундамент может быть с высоким ростверком, если он расположен значительно выше уровня грунта, и с низким, если он размещён близко у грунта, опирается на грунт или заглублён в него. Сваи бывают деревянными (наиболее старый тип свай), бетонными, железобетонными, стальными. Они могут быть сплошными и полыми, забивными (погружаемыми в грунт в готовом виде) и набивными (сначала делается скважина, а затем в ней бетонируется свая). Применение свайных фундаментов особенно рационально при строительстве на водонасыщенных слабых грунтах, поэтому известные нам древние постройки на сваях расположены на берегах рек, озёр, заливов, в заболоченных местах. Есть на Земле и целый город, в котором дома, мостовые, площади – всё расположено на свайных фундаментах. Этот город – Венеция. Свайный фундамент:

Свайный фундамент:

1 – ростверк; 2 – свая

Энциклопедия «Техника». — М.: Росмэн. 2006.

.

  • сваебойное оборудование
  • сварка

Смотреть что такое «свайный фундамент» в других словарях:

  • Свайный фундамент —         фундамент, в котором для передачи нагрузки от сооружения на грунт используют Сваи. Состоит из свай и объединяющего их Ростверка (рис.). Выбор между С. ф. и обычным фундаментом на естественном основании производится на основе их технико… …   Большая советская энциклопедия

  • Свайный фундамент — – фундамент, в котором для передачи нагрузки от сооружения на грунт используют сваи. Состоит из свай и объединяющего их ростверка. Выбор между С. ф. и обычным фундаментом на естественном основании производится на основе их технико… …   Энциклопедия терминов, определений и пояснений строительных материалов

  • свайный фундамент — (напр. зданий ТЭС, АЭС) [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN pile foundation …   Справочник технического переводчика

  • свайный фундамент — 3.39 свайный фундамент : Фундамент, в котором для передачи нагрузки от резервуара на грунт используют сваи. Состоит из свай и объединяющего их ростверка. Источник: РД 23.020.00 КТН 279 07: Методика обследования фундаментов и оснований резервуаров …   Словарь-справочник терминов нормативно-технической документации

  • СВАЙНЫЙ ФУНДАМЕНТ — фундамент, в к рои осн. элементами, передающими нагрузки на грунт, являются сваи, объединённые обычно в единое целое ростверком, В зависимости от характера и значения нагрузок С. ф. выполняется в виде одиночных свай (под отд. опоры), ряда свай… …   Большой энциклопедический политехнический словарь

  • проектная величина поперечной нагрузки на сваю или свайный фундамент — Ftr,d — [Англо русский словарь по проектированию строительных конструкций. МНТКС, Москва, 2011] Тематики строительные конструкции Синонимы Ftr,d EN design axial tensile load on a tensile pile or a group of tensile piles …   Справочник технического переводчика

  • фундамент свайный — Длинный узкий фундамент, устанавливаемый без котлована. [РД 01.120.00 КТН 228 06] фундамент свайный Фундамент из свай, объединённых сверху ростверком [Терминологический словарь по строительству на 12 языках (ВНИИИС Госстроя СССР)] Тематики… …   Справочник технического переводчика

  • Фундамент свайный — Свайный фундамент (pile foundation): комплекс свай, объединенных в единую конструкцию, передающую нагрузку на основание… Источник: СП 24.13330.2011. Свод правил. Свайные фундаменты. Актуализированная редакция СНиП 2.02.03 85 (утв. Приказом… …   Официальная терминология

  • Фундамент — Строительство фундамента Фундамент (лат. fundamentum), или основание,  несущая конструкция, часть здания, сооружения, которая воспринимает все …   Википедия

  • ФУНДАМЕНТ — подземная или подводная часть сооружения, которая передает его грунтовому основанию статическую нагрузку, создаваемую весом сооружения, и дополнительные динамические нагрузки, создаваемые ветром либо движением воды, людей, оборудования или… …   Энциклопедия Кольера

свайная основа Википедия

Бурение глубоких свай диаметром 150 см в мосту 423 возле Нес-Циона, Израиль

Глубокий фундамент — это тип фундамента, который переносит строительные нагрузки на землю дальше от поверхности, чем неглубокий фундамент, на подземный слой или диапазон глубин. Сваи или сваи — это вертикальный конструктивный элемент глубокого фундамента, забитый или просверленный глубоко в земле на строительной площадке.

Есть много причин, по которым инженер-геотехник рекомендовал бы глубокое основание над мелким основанием, например, для небоскреба.Некоторые из распространенных причин — очень большие проектные нагрузки, плохой грунт на малой глубине или ограничения участка, такие как линии собственности. Существуют разные термины, используемые для описания различных типов глубоких фундаментов, включая свай (который аналогичен столбу), пирс (который аналогичен колонне), просверленные стволы и кессоны. Сваи, как правило, вбиваются в землю на месте; другие глубокие фундаменты, как правило, устанавливаются с помощью земляных работ и бурения. Соглашения об именах могут варьироваться в зависимости от инженерных дисциплин и фирм.Глубокие основания могут быть сделаны из дерева, стали, железобетона или предварительно напряженного бетона.

Управляемый фундамент []

Трубы сваи вбиваются в землю Иллюстрация ручного свайщика в Германии после 1480 года

Сборные сваи забиваются в землю с помощью свайной машины. Забивные сваи изготавливаются из дерева, железобетона или стали. Деревянные сваи изготавливаются из стволов высоких деревьев. Доступны бетонные сваи квадратного, восьмиугольного и круглого сечения (например, сваи Франки).Они усилены арматурой и часто предварительно напряжены. Стальные сваи — это либо сваи труб, либо какая-то секция балки (например, H-свая) Исторически, деревянные сваи использовали соединения для сквозного соединения нескольких сегментов, когда требуемая глубина врезания была слишком велика для одной сваи; сегодня сращивание является обычным делом для стальных свай, хотя бетонные сваи можно сращивать механическими и другими средствами. Приводные сваи, в отличие от буровых валов, выгодны, потому что почва, перемещаемая в результате вождения сваи, сжимает окружающую почву, вызывая большее трение о боковые стороны свай, увеличивая тем самым их несущую способность.Забивные сваи также считаются «испытанными» на несущую способность из-за способа их установки; таким образом, девиз Ассоциации подрядчиков по забиванию свай — «Ведомая куча … проверенная куча!». [1]

Системы свайных фундаментов []

Фундаменты, основанные на забивных сваях, часто имеют группы свай, соединенных колпаком сваи (большой бетонный блок, в который вмонтированы головки свай), чтобы распределить нагрузки, которые больше, чем может выдержать одна свая.Крышки свай и изолированные сваи, как правило, соединяются с балками, чтобы связать фундаментные элементы; более легкие элементы конструкции опираются на балки, а более тяжелые — непосредственно на крышку сваи. [ цитирование необходимо ]

монопольный фундамент []

В монолитном фундаменте используется один, как правило, большой элемент конструкции фундамента большого диаметра, который выдерживает все нагрузки (вес, ветер и т. Д.) Большой надземной конструкции.

Большое количество монопольных фундаментов [2] были использованы в последние годы для экономичного строительства морских ветряных электростанций с фиксированным дном в мелководных подводных местах. [3] Например, ветряная электростанция Horns Rev в Северном море к западу от Дании использует 80 крупных моноблоков диаметром 4 метра, погруженных в морское дно на глубине 25 метров, [4] , в то время как ветряная электростанция Линн и Внутренний Даузинг у берегов Англии онлайн в 2008 году с более чем 100 турбинами, каждая из которых установлена ​​на 4.Монопольный фундамент диаметром 7 метров на глубинах океана до 18 метров. [5]

Типичный процесс строительства подводного монопольного фундамента для ветряных турбин в песке включает в себя укладку большого пустотелого стального кучи диаметром около 4 м со стенками толщиной около 50 мм, глубиной около 25 м в морское дно через слой толщиной 0,5 м. камень и гравий, чтобы минимизировать эрозию вокруг кучи. Переходная деталь (в комплекте с предварительно установленными функциями, такими как устройство для посадки на лодку, катодная защита, кабельные каналы для подводных кабелей, фланец башни турбины и т. Д.).) прикрепляется к ведомой свае, а песок и вода удаляются из центра сваи и заменяются бетоном. Дополнительный слой еще более крупного камня диаметром до 0,5 м наносится на поверхность морского дна для более долгосрочной защиты от эрозии. [3]

Сверленные сваи []

Также называется кессонами , пробуренных стволов , пробуренных опор , сваи в забуренных скважинах (сваи CIDH) или сваи на месте сваи, в скважине пробурена скважина, затем бетон (и часто какое-то армирование) помещается в скважину для формирования сваи.Методы ротационного бурения позволяют использовать сваи большего диаметра, чем любой другой способ укладки, и позволяют строить сваи через особенно плотные или твердые слои. Методы строительства зависят от геологии участка; в частности, следует ли проводить скучно в «сухих» грунтовых условиях или через водонасыщенные пласты. Оболочка часто используется, когда боковые стороны ствола скважины могут выпасть до того, как заливается бетон.

Для концевых свай бурение продолжается до тех пор, пока ствол скважины не расширится на достаточную глубину (раструб) до достаточно прочного слоя.В зависимости от геологии участка, это может быть слой породы, или твердая поверхность, или другие плотные, прочные слои. Как диаметр кучи, так и глубина кучи сильно зависят от условий грунта, условий погрузки и характера проекта. Глубина кучи может существенно различаться по проекту, если несущий слой не ровный. Просверленные сваи могут быть проверены с использованием различных методов для проверки целостности сваи во время установки.

Подвернутые сваи []

Подвернутые сваи имеют механически сформированные увеличенные основания диаметром до 6 м. [ требуется цитирование ] Форма имеет форму перевернутого конуса и может быть сформирована только в устойчивых почвах. Больший диаметр основания обеспечивает большую несущую способность, чем свая с прямым валом.

Эти сваи подходят для обширных почв, которые часто подвержены сезонным колебаниям влажности, или для рыхлых или мягких слоев. Они используются в нормальных грунтовых условиях и там, где экономика благоприятна. [6] [ необходимо полное цитирование ]

Фундамент для прочтения свай используется для следующих почв.

1. Под развернутыми сваями используются черные хлопковые почвы: Этот тип почвы расширяется при контакте с водой, а при удалении воды происходит сокращение. Так что в конструкции, выполненной на такой глине, появляются трещины. Подвернутая ворс используется в основании, чтобы устранить этот дефект.

2. Под развернутые сваи используются при низкой несущей способности Устаревшие грунты (заполненные грунты)

3. Подвернутые сваи используются в песчаном грунте, когда уровень грунтовых вод высокий.

4. Под развернутыми сваями используются там, где у основания фундамента появляются подъемные силы. [7]

Augercast кучу []

Свая шнека, часто известная как свая шнека с непрерывным полетом (CFA), формируется путем бурения в землю с помощью полого шнекового шнека с непрерывным полем до необходимой глубины или степени сопротивления. Корпус не требуется. Затем смесь цементного раствора закачивается в шток шнека. Пока цементный раствор прокачивается, шнек медленно отводится, перемещая почву вверх по пролетам.Вал жидкого цементного раствора формируется до уровня земли. Армирование может быть установлено. Последние инновации в дополнение к строгому контролю качества позволяют размещать арматурные каркасы по всей длине сваи при необходимости. [ цитирование необходимо ]

Сваи Augercast вызывают минимальные помехи и часто используются для объектов, чувствительных к шуму и окружающей среде. Сваи Augercast, как правило, не подходят для использования на загрязненных почвах из-за дорогостоящих затрат на удаление отходов.В таких случаях смещение сваи может обеспечить экономическую эффективность сваи шнека и минимальное воздействие на окружающую среду. В грунте, содержащем препятствия или булыжники и валуны, сваи шнекового отруба менее пригодны, так как может возникнуть отказ выше расчетной высоты вершины сваи. [ цитирование необходимо ]

Пирс и фундаментная балка []

В фундаментах с просверленными пирсами опоры могут быть соединены балками с уклоном, на которые опирается конструкция, иногда с большими нагрузками на колонны, опирающимися непосредственно на опоры.В некоторых жилых постройках опоры простираются над уровнем земли, и для поддержки конструкции используются деревянные балки, опирающиеся на опоры. Этот тип фундамента приводит к появлению пространства под зданием, в котором можно проложить электропроводку и работу воздуховодов во время строительства или повторного моделирования. [8]

Специализированные сваи []

микропороли []

Микросваи, также называемые мини-сваями, часто используются для подкрепления. Они также используются для создания фундаментов для различных типов проектов, в том числе для строительства дорог, мостов и опор.Они особенно полезны в местах с трудным или ограниченным доступом или с чувствительностью окружающей среды. [9] [10] Микропилы изготавливаются из стали диаметром от 60 до 200 мм. Установка микросваев через верхний слой грунта, песка и булыжников в грунтовую породу может быть достигнута с помощью пневматического вращательного или грязевого вращательного бурения, ударного привода, подъема, вибрации или завинчивания. [11] Микросваи также могут быть использованы для создания цементного раствора вокруг вала спиральной свайной системы, что позволяет использовать его в условиях повышенной нагрузки. [ цитирование необходимо ]

Сваи треноги []

Использование буровой установки для штатива является одним из наиболее традиционных способов формирования свай. Хотя себестоимость единицы продукции, как правило, выше, чем при использовании большинства других форм свай, [ цитирование необходимо ] имеет ряд преимуществ, которые обеспечили ее дальнейшее использование до сегодняшнего дня. Систему штатива легко и недорого доставить на место, что делает ее идеальной для работ с небольшим количеством свай.

шпунтовые сваи []

Листовые сваи используются для удержания мягкой почвы над коренной породой в этих раскопках.

Листовая свайная конструкция представляет собой форму забивной сваи с использованием тонких переплетенных стальных листов для получения сплошного барьера в земле. Основное применение шпунтовых свай в подпорных стенах и коффердамах, возводимых для продолжения постоянных работ. Обычно вибрационный молоток, т-образный кран и бурильная установка используются для создания шпунтовых свай. [ цитирование необходимо ]

солдатских свай []

Солдат сваливает стену с использованием исправленных железнодорожных шпал в качестве отстающих.

Солдатные сваи, также известные как королевские сваи или берлинские стены, построены из стальных Н-секций с широким фланцем, расположенных на расстоянии 2–3 м друг от друга, и перед началом земляных работ их забивают. По мере продолжения земляных работ, горизонтальные деревянные защитные покрытия (отстающие) вставляются за фланцы H-ворса.

Горизонтальное давление грунта сосредоточено на кучах солдат из-за их относительной жесткости по сравнению с отстающими. Движение почвы и оседание сводятся к минимуму благодаря сохранению запаздывания в плотном контакте с почвой. [ цитирование необходимо ]

Солдатные сваи наиболее подходят в условиях, когда хорошо построенные стены не приводят к оседанию, таким как чрезмерно уплотненные глины, почвы над уровнем грунтовых вод, если они имеют некоторое сцепление, и свободные дренирующие почвы, которые могут быть эффективно обезвожены, например, пески. [ цитирование необходимо ]

К неподходящим грунтам относятся мягкие глины и слабо текущие грунты, которые допускают большие перемещения, например рыхлые пески. Также невозможно выдвинуть стену за дно котлована, и часто требуется обезвоживание. [ цитирование необходимо ]

винтовые сваи []

Винтовые сваи

, также называемые винтовыми опорами и винтовыми фундаментами , использовались в качестве фундаментов с середины 19-го века в маяках с винтовыми сваями. [ требуется цитирование ] Винтовые сваи представляют собой оцинкованную железную трубу со спиральными ребрами, которые машины врезают в землю на необходимую глубину. Шнек распределяет нагрузку на почву и имеет соответствующий размер.

Всасывающие сваи []

Всасывающие сваи используются под водой для защиты плавучих платформ.Трубчатые сваи вбиваются в морское дно (или, как правило, опускаются на несколько метров в мягкое морское дно), а затем насос откачивает воду из верхней части трубного дна, вытягивая сваю дальше вниз.

Пропорции ворса (диаметр к высоте) зависят от типа почвы. Песок трудно проникает, но обеспечивает хорошую удерживающую способность, поэтому высота может составлять до половины диаметра. Глины и грязь легко проникают, но обеспечивают плохую удерживающую способность, поэтому высота может быть в восемь раз больше диаметра.Открытый характер гравия означает, что вода будет течь через землю во время установки, вызывая поток «труб» (где вода вскипает по более слабым путям через почву). Следовательно, всасывающие сваи не могут быть использованы на гравийном морском дне. [ цитирование необходимо ]

свай Adfreeze []

В высоких широтах, где почва постоянно замерзает, в качестве основного строительного фундамента используются сваи из замерзания.

Сваи Adfreeze черпают свою силу в результате сцепления замерзшей земли вокруг них с поверхностью кучи. [ цитирование необходимо ]

Фундамент сваи Adfreeze особенно чувствителен в условиях, которые вызывают таяние вечной мерзлоты. Если здание построено ненадлежащим образом, оно может оказаться под землей, что приведет к выходу из строя системы фундамента. [ цитирование необходимо ]

Колонны из вибрированного камня []

Колонны из вибрированного камня — это метод улучшения грунта, при котором колонны из крупного заполнителя помещаются в грунты с плохим дренажом или несущей способностью для улучшения почв. [ цитирование необходимо ]

Сваи больничные []

Специально для морских сооружений, больничные сваи (также известные как сваи свай) строятся для обеспечения временной поддержки компонентов морских конструкций во время ремонтных работ. Например, при удалении речного понтона бровь будет прикреплена к больничной кучи для ее поддержки. Это обычные сваи, обычно с цепочкой или крючком.

Сложенные стены []

В этих методах строительства подпорных стен используется технология бурения свай, обычно CFA или роторная.Они обеспечивают особые преимущества в тех случаях, когда доступное рабочее пространство требует вертикальных поверхностей выкапывания фундамента. Оба метода предлагают технически эффективные и экономически эффективные временные или постоянные средства удержания сторон объемных раскопок даже в водоносных пластах. При использовании в постоянных работах эти стены могут быть рассчитаны на вертикальные нагрузки в дополнение к моментам и горизонтальным силам. Конструкция обоих методов такая же, как и для фундаментных несущих свай. Смежные стены построены с небольшими промежутками между соседними сваями.Размер этого пространства определяется прочностью почв.

Секущиеся свайные стены []

Стены секущих свай сконструированы таким образом, чтобы между альтернативными «женскими» сваями оставалось пространство для последующего строительства «мужских» свай. [требуется уточнение ] Строительство «мужских» свай включает в себя бурение через бетон в отверстии «женских» свай, чтобы соединить между собой «мужские» сваи. Наружная свая — это та, где устанавливаются стальные арматурные каркасы, хотя в некоторых случаях и женские сваи также армированы. [ цитирование необходимо ]

Секунистые свайные стены могут быть либо твердыми / твердыми, жесткими / промежуточными (твердыми), либо жесткими / мягкими, в зависимости от требований дизайна. Твердый относится к структурному бетону, а твердый или мягкий — обычно более слабый раствор, содержащий бентонит. [ требуется цитирование ] Все типы стен могут быть изготовлены в виде свободно стоящих консолей или могут быть опорными, если позволяют проектирование пространства и подструктуры. В тех случаях, когда позволяют соглашения сторонних организаций, наземные анкеры могут использоваться в качестве опор.

Стены жидкого навоза []

Стена шлама — это барьер, построенный под землей с использованием смеси бентонита и воды для предотвращения потока подземных вод. Траншея, которая может разрушиться из-за гидравлического давления в окружающей почве, не разрушается, поскольку пульпа уравновешивает гидравлическое давление.

Методы глубокого смешивания / стабилизации массы []

Это, по сути, вариации арматуры на месте в виде свай (как указано выше), блоков или больших объемов.

Цемент, известь / быстроизвлекательная известь, флеш, ил и / или другие связующие вещества (иногда называемые стабилизаторами) смешиваются с почвой для увеличения несущей способности. Результат не такой твердый, как бетон, но его следует рассматривать как улучшение несущей способности исходного грунта.

Техника чаще всего применяется на глинах или органических почвах, таких как торф. Смешивание можно осуществлять путем закачивания связующего в почву, смешивая его с устройством, обычно устанавливаемым на экскаватор, или путем выкапывания массы, смешивая их по отдельности со связующими и заполняя их в нужной области.Техника также может использоваться на слегка загрязненных массах как средство связывания загрязняющих веществ, в отличие от выкапывания их и транспортировки на свалку или переработку.

Материалы []

Древесина []

Как следует из названия, деревянные сваи сделаны из дерева.

Исторически, древесина была обильным, локально доступным ресурсом во многих областях. Сегодня деревянные сваи все еще более доступны, чем бетон или сталь. По сравнению с другими типами свай (стальными или бетонными) и в зависимости от источника / типа древесины, деревянные сваи могут не подходить для более тяжелых нагрузок.

Основное соображение, касающееся деревянных свай, заключается в том, что они должны быть защищены от гниения над уровнем грунтовых вод. Древесина долго прослужит ниже уровня грунтовых вод. Для гниения древесины необходимы два элемента: вода и кислород. Ниже уровня грунтовых вод растворенного кислорода не хватает даже при наличии достаточного количества воды. Следовательно, древесина имеет тенденцию долго сохраняться ниже уровня грунтовых вод. В 1648 году Королевский дворец Амстердама был построен на 13 659 деревянных сваях, которые сохранились до наших дней, так как они были ниже уровня грунтовых вод.Древесина, которая должна использоваться выше уровня грунтовых вод, может быть защищена от гниения и насекомых многочисленными формами консервации древесины с использованием обработки давлением (четвертичная щелочная медь (ACQ), хромированный арсенат меди (CCA), креозот и т. Д.).

Сращивание деревянных свай до сих пор встречается довольно часто и является самым простым из всех свайных материалов для сращивания. Обычный метод сращивания заключается в том, чтобы сначала забить ворс лидера, вбивая стальную трубу (обычно длиной 60–100 см, с внутренним диаметром, не меньшим, чем минимальный диаметр пальца), наполовину ее длину, в конец ворса ворса.Затем стопка толкателя просто вставляется в другой конец трубы, и движение продолжается. Стальная труба просто для того, чтобы две части следовали друг за другом во время движения. Если требуется возможность поднятия, соединитель может включать в себя болты, направляющие винты, шипы или тому подобное, чтобы придать ему необходимую емкость.

Железо []

Железо можно использовать для укладки. Они могут быть пластичными. [ цитирование необходимо ]

Сталь []

Иллюстрация в разрезе.Глубокие наклонные (разбитые) сваи труб поддерживают сборный сегментированный канал, где верхние слои почвы представляют собой слабые грязи.

Трубные сваи представляют собой тип стальной свайной основы и являются хорошим кандидатом для наклонных (разбитых) свай.

Трубные сваи могут быть забиты с открытым или закрытым концом. При движении открытым концом почве разрешается попадать на дно трубы или трубки. Если требуется пустая труба, струя воды или шнек могут быть использованы для удаления почвы внутри после вождения. Сваи с закрытым концом трубы изготавливаются путем покрытия дна сваи стальной пластиной или литой стальной башмаком.

В некоторых случаях сваи труб заполняются бетоном для обеспечения дополнительной моментной емкости или коррозионной стойкости. В Великобритании это обычно не делается для того, чтобы снизить стоимость. В этих случаях защита от коррозии обеспечивается за счет уменьшения толщины стали или использования стали более высокого качества. Если трубная свая, заполненная бетоном, подверглась коррозии, большая часть несущей способности сваи останется нетронутой из-за бетона, в то время как она будет потеряна в пустой свайной трубе.Конструктивная мощность трубных свай рассчитывается, прежде всего, на основе прочности стали и прочности бетона (при заполнении). Допускается наличие коррозии в зависимости от условий на месте и местных строительных норм и правил. Сваи из стальной трубы могут быть либо новой сталью, изготовленной специально для свайной промышленности, либо восстановленной стальной трубчатой ​​оболочкой, ранее использовавшейся для других целей, таких как разведка нефти и газа.

H-Piles — это конструкционные балки, которые перемещаются в земле для глубокого применения в фундаменте.Они могут быть легко отрезаны или соединены сварочными или механическими монтажными приспособлениями. Если свая забивается в почву с низким значением рН, существует риск коррозии, для замедления или устранения коррозии можно применить эпоксидную смолу или катодную защиту. Обычно в конструкции учитывается количество коррозии, просто превышая размеры площади поперечного сечения стальной сваи. Таким образом, процесс коррозии может быть продлен до 50 лет.

Сваи из предварительно напряженного бетона []

Бетонные сваи, как правило, изготавливаются из стальных усиливающих и предварительно напряженных сухожилий для получения требуемой прочности на растяжение, выживания при управлении и движении, а также для обеспечения достаточного сопротивления изгибу.

Длинные сваи могут быть сложны в обращении и транспортировке. Свайные швы могут использоваться для соединения двух или более коротких свай в одну длинную ворс. Свайные швы могут использоваться как с сборными, так и с предварительно напряженными бетонными сваями.

Композитные сваи []

«Сложная свая» — это свая из стальных и бетонных элементов, которые скреплены друг с другом, чтобы сформировать единую сваю. Это комбинация различных материалов или материалов различной формы, таких как трубы и двутавровые балки или сталь и бетон. «Международное общество по микросвалам». Получено 2 февраля 2007 г.

Список литературы []

  • Italiantrivelle Foundation Industry Веб-портал Deep Foundation Italiantrivelle является источником информации номер один в области Foundation Foundation.
  • Fleming, W.G.K. et al., 1985, Piling Engineering, Surrey University Press; Хант, Р. Э. Геотехнический инженерный анализ и оценка, 1986, McGraw-Hill.
  • Кодуто, Дональд П. Проектирование фундаментов: принципы и практика 2-е изд., Prentice-Hall Inc., 2001.
  • NAVFAC DM 7.02 Фундаменты и конструкции Земли, инженерное командование ВМС США, 1986.
  • Rajapakse, Ruwan., Руководство по проектированию и строительству свай , 2003
  • Томлинсон, П.Дж., Практика проектирования и строительства свай , 1984
  • Стабилизация органических почв
  • Справочник по шпунтованию, 2010

Внешние ссылки []

,Ворс

(фундамент) Википедия

Бурение глубоких свай диаметром 150 см в мосту 423 возле Нес-Циона, Израиль

Глубокий фундамент — это тип фундамента, который переносит строительные нагрузки на землю дальше от поверхности, чем неглубокий фундамент, на подземный слой или диапазон глубин. Сваи или сваи — это вертикальный конструктивный элемент глубокого фундамента, забитый или просверленный глубоко в земле на строительной площадке.

Есть много причин, по которым инженер-геотехник рекомендовал бы глубокое основание над мелким основанием, например, для небоскреба. Некоторые из распространенных причин — очень большие проектные нагрузки, плохой грунт на малой глубине или ограничения участка, такие как линии собственности. Существуют разные термины, используемые для описания различных типов глубоких фундаментов, включая свай (который аналогичен столбу), пирс (который аналогичен колонне), просверленные стволы и кессоны. Сваи, как правило, вбиваются в землю на месте; другие глубокие фундаменты, как правило, устанавливаются с помощью земляных работ и бурения.Соглашения об именах могут варьироваться в зависимости от инженерных дисциплин и фирм. Глубокие основания могут быть сделаны из дерева, стали, железобетона или предварительно напряженного бетона.

Управляемый фундамент []

Трубы сваи вбиваются в землю Иллюстрация ручного свайщика в Германии после 1480 года

Сборные сваи забиваются в землю с помощью свайной машины. Забивные сваи изготавливаются из дерева, железобетона или стали. Деревянные сваи изготавливаются из стволов высоких деревьев.Доступны бетонные сваи квадратного, восьмиугольного и круглого сечения (например, сваи Франки). Они усилены арматурой и часто предварительно напряжены. Стальные сваи — это либо сваи труб, либо какая-то секция балки (например, H-свая) Исторически, деревянные сваи использовали соединения для сквозного соединения нескольких сегментов, когда требуемая глубина врезания была слишком велика для одной сваи; сегодня сращивание является обычным делом для стальных свай, хотя бетонные сваи можно сращивать механическими и другими средствами. Приводные сваи, в отличие от буровых валов, выгодны, потому что почва, перемещаемая в результате вождения сваи, сжимает окружающую почву, вызывая большее трение о боковые стороны свай, увеличивая тем самым их несущую способность.Забивные сваи также считаются «испытанными» на несущую способность из-за способа их установки; таким образом, девиз Ассоциации подрядчиков по забиванию свай — «Ведомая куча … проверенная куча!». [1]

Системы свайных фундаментов []

Фундаменты, основанные на забивных сваях, часто имеют группы свай, соединенных колпаком сваи (большой бетонный блок, в который вмонтированы головки свай), чтобы распределить нагрузки, которые больше, чем может выдержать одна свая.Крышки свай и изолированные сваи, как правило, соединяются с балками, чтобы связать фундаментные элементы; более легкие элементы конструкции опираются на балки, а более тяжелые — непосредственно на крышку сваи. [ цитирование необходимо ]

монопольный фундамент []

В монолитном фундаменте используется один, как правило, большой элемент конструкции фундамента большого диаметра, который выдерживает все нагрузки (вес, ветер и т. Д.) Большой надземной конструкции.

Большое количество монопольных фундаментов [2] были использованы в последние годы для экономичного строительства морских ветряных электростанций с фиксированным дном в мелководных подводных местах. [3] Например, ветряная электростанция Horns Rev в Северном море к западу от Дании использует 80 крупных моноблоков диаметром 4 метра, погруженных в морское дно на глубине 25 метров, [4] , в то время как ветряная электростанция Линн и Внутренний Даузинг у берегов Англии онлайн в 2008 году с более чем 100 турбинами, каждая из которых установлена ​​на 4.Монопольный фундамент диаметром 7 метров на глубинах океана до 18 метров. [5]

Типичный процесс строительства подводного монопольного фундамента для ветряных турбин в песке включает в себя укладку большого пустотелого стального кучи диаметром около 4 м со стенками толщиной около 50 мм, глубиной около 25 м в морское дно через слой толщиной 0,5 м. камень и гравий, чтобы минимизировать эрозию вокруг кучи. Переходная деталь (в комплекте с предварительно установленными функциями, такими как устройство для посадки на лодку, катодная защита, кабельные каналы для подводных кабелей, фланец башни турбины и т. Д.).) прикрепляется к ведомой свае, а песок и вода удаляются из центра сваи и заменяются бетоном. Дополнительный слой еще более крупного камня диаметром до 0,5 м наносится на поверхность морского дна для более долгосрочной защиты от эрозии. [3]

Сверленные сваи []

Также называется кессонами , пробуренных стволов , пробуренных опор , сваи в забуренных скважинах (сваи CIDH) или сваи на месте сваи, в скважине пробурена скважина, затем бетон (и часто какое-то армирование) помещается в скважину для формирования сваи.Методы ротационного бурения позволяют использовать сваи большего диаметра, чем любой другой способ укладки, и позволяют строить сваи через особенно плотные или твердые слои. Методы строительства зависят от геологии участка; в частности, следует ли проводить скучно в «сухих» грунтовых условиях или через водонасыщенные пласты. Оболочка часто используется, когда боковые стороны ствола скважины могут выпасть до того, как заливается бетон.

Для концевых свай бурение продолжается до тех пор, пока ствол скважины не расширится на достаточную глубину (раструб) до достаточно прочного слоя.В зависимости от геологии участка, это может быть слой породы, или твердая поверхность, или другие плотные, прочные слои. Как диаметр кучи, так и глубина кучи сильно зависят от условий грунта, условий погрузки и характера проекта. Глубина кучи может существенно различаться по проекту, если несущий слой не ровный. Просверленные сваи могут быть проверены с использованием различных методов для проверки целостности сваи во время установки.

Подвернутые сваи []

Подвернутые сваи имеют механически сформированные увеличенные основания диаметром до 6 м. [ требуется цитирование ] Форма имеет форму перевернутого конуса и может быть сформирована только в устойчивых почвах. Больший диаметр основания обеспечивает большую несущую способность, чем свая с прямым валом.

Эти сваи подходят для обширных почв, которые часто подвержены сезонным колебаниям влажности, или для рыхлых или мягких слоев. Они используются в нормальных грунтовых условиях и там, где экономика благоприятна. [6] [ необходимо полное цитирование ]

Фундамент для прочтения свай используется для следующих почв.

1. Под развернутыми сваями используются черные хлопковые почвы: Этот тип почвы расширяется при контакте с водой, а при удалении воды происходит сокращение. Так что в конструкции, выполненной на такой глине, появляются трещины. Подвернутая ворс используется в основании, чтобы устранить этот дефект.

2. Под развернутые сваи используются при низкой несущей способности Устаревшие грунты (заполненные грунты)

3. Подвернутые сваи используются в песчаном грунте, когда уровень грунтовых вод высокий.

4. Под развернутыми сваями используются там, где у основания фундамента появляются подъемные силы. [7]

Augercast кучу []

Свая шнека, часто известная как свая шнека с непрерывным полетом (CFA), формируется путем бурения в землю с помощью полого шнекового шнека с непрерывным полем до необходимой глубины или степени сопротивления. Корпус не требуется. Затем смесь цементного раствора закачивается в шток шнека. Пока цементный раствор прокачивается, шнек медленно отводится, перемещая почву вверх по пролетам.Вал жидкого цементного раствора формируется до уровня земли. Армирование может быть установлено. Последние инновации в дополнение к строгому контролю качества позволяют размещать арматурные каркасы по всей длине сваи при необходимости. [ цитирование необходимо ]

Сваи Augercast вызывают минимальные помехи и часто используются для объектов, чувствительных к шуму и окружающей среде. Сваи Augercast, как правило, не подходят для использования на загрязненных почвах из-за дорогостоящих затрат на удаление отходов.В таких случаях смещение сваи может обеспечить экономическую эффективность сваи шнека и минимальное воздействие на окружающую среду. В грунте, содержащем препятствия или булыжники и валуны, сваи шнекового отруба менее пригодны, так как может возникнуть отказ выше расчетной высоты вершины сваи. [ цитирование необходимо ]

Пирс и фундаментная балка []

В фундаментах с просверленными пирсами опоры могут быть соединены балками с уклоном, на которые опирается конструкция, иногда с большими нагрузками на колонны, опирающимися непосредственно на опоры.В некоторых жилых постройках опоры простираются над уровнем земли, и для поддержки конструкции используются деревянные балки, опирающиеся на опоры. Этот тип фундамента приводит к появлению пространства под зданием, в котором можно проложить электропроводку и работу воздуховодов во время строительства или повторного моделирования. [8]

Специализированные сваи []

микропороли []

Микросваи, также называемые мини-сваями, часто используются для подкрепления. Они также используются для создания фундаментов для различных типов проектов, в том числе для строительства дорог, мостов и опор.Они особенно полезны в местах с трудным или ограниченным доступом или с чувствительностью окружающей среды. [9] [10] Микропилы изготавливаются из стали диаметром от 60 до 200 мм. Установка микросваев через верхний слой грунта, песка и булыжников в грунтовую породу может быть достигнута с помощью пневматического вращательного или грязевого вращательного бурения, ударного привода, подъема, вибрации или завинчивания. [11] Микросваи также могут быть использованы для создания цементного раствора вокруг вала спиральной свайной системы, что позволяет использовать его в условиях повышенной нагрузки. [ цитирование необходимо ]

Сваи треноги []

Использование буровой установки для штатива является одним из наиболее традиционных способов формирования свай. Хотя себестоимость единицы продукции, как правило, выше, чем при использовании большинства других форм свай, [ цитирование необходимо ] имеет ряд преимуществ, которые обеспечили ее дальнейшее использование до сегодняшнего дня. Систему штатива легко и недорого доставить на место, что делает ее идеальной для работ с небольшим количеством свай.

шпунтовые сваи []

Листовые сваи используются для удержания мягкой почвы над коренной породой в этих раскопках.

Листовая свайная конструкция представляет собой форму забивной сваи с использованием тонких переплетенных стальных листов для получения сплошного барьера в земле. Основное применение шпунтовых свай в подпорных стенах и коффердамах, возводимых для продолжения постоянных работ. Обычно вибрационный молоток, т-образный кран и бурильная установка используются для создания шпунтовых свай. [ цитирование необходимо ]

солдатских свай []

Солдат сваливает стену с использованием исправленных железнодорожных шпал в качестве отстающих.

Солдатные сваи, также известные как королевские сваи или берлинские стены, построены из стальных Н-секций с широким фланцем, расположенных на расстоянии 2–3 м друг от друга, и перед началом земляных работ их забивают. По мере продолжения земляных работ, горизонтальные деревянные защитные покрытия (отстающие) вставляются за фланцы H-ворса.

Горизонтальное давление грунта сосредоточено на кучах солдат из-за их относительной жесткости по сравнению с отстающими. Движение почвы и оседание сводятся к минимуму благодаря сохранению запаздывания в плотном контакте с почвой. [ цитирование необходимо ]

Солдатные сваи наиболее подходят в условиях, когда хорошо построенные стены не приводят к оседанию, таким как чрезмерно уплотненные глины, почвы над уровнем грунтовых вод, если они имеют некоторое сцепление, и свободные дренирующие почвы, которые могут быть эффективно обезвожены, например, пески. [ цитирование необходимо ]

К неподходящим грунтам относятся мягкие глины и слабо текущие грунты, которые допускают большие перемещения, например рыхлые пески. Также невозможно выдвинуть стену за дно котлована, и часто требуется обезвоживание. [ цитирование необходимо ]

винтовые сваи []

Винтовые сваи

, также называемые винтовыми опорами и винтовыми фундаментами , использовались в качестве фундаментов с середины 19-го века в маяках с винтовыми сваями. [ требуется цитирование ] Винтовые сваи представляют собой оцинкованную железную трубу со спиральными ребрами, которые машины врезают в землю на необходимую глубину. Шнек распределяет нагрузку на почву и имеет соответствующий размер.

Всасывающие сваи []

Всасывающие сваи используются под водой для защиты плавучих платформ.Трубчатые сваи вбиваются в морское дно (или, как правило, опускаются на несколько метров в мягкое морское дно), а затем насос откачивает воду из верхней части трубного дна, вытягивая сваю дальше вниз.

Пропорции ворса (диаметр к высоте) зависят от типа почвы. Песок трудно проникает, но обеспечивает хорошую удерживающую способность, поэтому высота может составлять до половины диаметра. Глины и грязь легко проникают, но обеспечивают плохую удерживающую способность, поэтому высота может быть в восемь раз больше диаметра.Открытый характер гравия означает, что вода будет течь через землю во время установки, вызывая поток «труб» (где вода вскипает по более слабым путям через почву). Следовательно, всасывающие сваи не могут быть использованы на гравийном морском дне. [ цитирование необходимо ]

свай Adfreeze []

В высоких широтах, где почва постоянно замерзает, в качестве основного строительного фундамента используются сваи из замерзания.

Сваи Adfreeze черпают свою силу в результате сцепления замерзшей земли вокруг них с поверхностью кучи. [ цитирование необходимо ]

Фундамент сваи Adfreeze особенно чувствителен в условиях, которые вызывают таяние вечной мерзлоты. Если здание построено ненадлежащим образом, оно может оказаться под землей, что приведет к выходу из строя системы фундамента. [ цитирование необходимо ]

Колонны из вибрированного камня []

Колонны из вибрированного камня — это метод улучшения грунта, при котором колонны из крупного заполнителя помещаются в грунты с плохим дренажом или несущей способностью для улучшения почв. [ цитирование необходимо ]

Сваи больничные []

Специально для морских сооружений, больничные сваи (также известные как сваи свай) строятся для обеспечения временной поддержки компонентов морских конструкций во время ремонтных работ. Например, при удалении речного понтона бровь будет прикреплена к больничной кучи для ее поддержки. Это обычные сваи, обычно с цепочкой или крючком.

Сложенные стены []

В этих методах строительства подпорных стен используется технология бурения свай, обычно CFA или роторная.Они обеспечивают особые преимущества в тех случаях, когда доступное рабочее пространство требует вертикальных поверхностей выкапывания фундамента. Оба метода предлагают технически эффективные и экономически эффективные временные или постоянные средства удержания сторон объемных раскопок даже в водоносных пластах. При использовании в постоянных работах эти стены могут быть рассчитаны на вертикальные нагрузки в дополнение к моментам и горизонтальным силам. Конструкция обоих методов такая же, как и для фундаментных несущих свай. Смежные стены построены с небольшими промежутками между соседними сваями.Размер этого пространства определяется прочностью почв.

Секущиеся свайные стены []

Стены секущих свай сконструированы таким образом, чтобы между альтернативными «женскими» сваями оставалось пространство для последующего строительства «мужских» свай. [требуется уточнение ] Строительство «мужских» свай включает в себя бурение через бетон в отверстии «женских» свай, чтобы соединить между собой «мужские» сваи. Наружная свая — это та, где устанавливаются стальные арматурные каркасы, хотя в некоторых случаях и женские сваи также армированы. [ цитирование необходимо ]

Секунистые свайные стены могут быть либо твердыми / твердыми, жесткими / промежуточными (твердыми), либо жесткими / мягкими, в зависимости от требований дизайна. Твердый относится к структурному бетону, а твердый или мягкий — обычно более слабый раствор, содержащий бентонит. [ требуется цитирование ] Все типы стен могут быть изготовлены в виде свободно стоящих консолей или могут быть опорными, если позволяют проектирование пространства и подструктуры. В тех случаях, когда позволяют соглашения сторонних организаций, наземные анкеры могут использоваться в качестве опор.

Стены жидкого навоза []

Стена шлама — это барьер, построенный под землей с использованием смеси бентонита и воды для предотвращения потока подземных вод. Траншея, которая может разрушиться из-за гидравлического давления в окружающей почве, не разрушается, поскольку пульпа уравновешивает гидравлическое давление.

Методы глубокого смешивания / стабилизации массы []

Это, по сути, вариации арматуры на месте в виде свай (как указано выше), блоков или больших объемов.

Цемент, известь / быстроизвлекательная известь, флеш, ил и / или другие связующие вещества (иногда называемые стабилизаторами) смешиваются с почвой для увеличения несущей способности. Результат не такой твердый, как бетон, но его следует рассматривать как улучшение несущей способности исходного грунта.

Техника чаще всего применяется на глинах или органических почвах, таких как торф. Смешивание можно осуществлять путем закачивания связующего в почву, смешивая его с устройством, обычно устанавливаемым на экскаватор, или путем выкапывания массы, смешивая их по отдельности со связующими и заполняя их в нужной области.Техника также может использоваться на слегка загрязненных массах как средство связывания загрязняющих веществ, в отличие от выкапывания их и транспортировки на свалку или переработку.

Материалы []

Древесина []

Как следует из названия, деревянные сваи сделаны из дерева.

Исторически, древесина была обильным, локально доступным ресурсом во многих областях. Сегодня деревянные сваи все еще более доступны, чем бетон или сталь. По сравнению с другими типами свай (стальными или бетонными) и в зависимости от источника / типа древесины, деревянные сваи могут не подходить для более тяжелых нагрузок.

Основное соображение, касающееся деревянных свай, заключается в том, что они должны быть защищены от гниения над уровнем грунтовых вод. Древесина долго прослужит ниже уровня грунтовых вод. Для гниения древесины необходимы два элемента: вода и кислород. Ниже уровня грунтовых вод растворенного кислорода не хватает даже при наличии достаточного количества воды. Следовательно, древесина имеет тенденцию долго сохраняться ниже уровня грунтовых вод. В 1648 году Королевский дворец Амстердама был построен на 13 659 деревянных сваях, которые сохранились до наших дней, так как они были ниже уровня грунтовых вод.Древесина, которая должна использоваться выше уровня грунтовых вод, может быть защищена от гниения и насекомых многочисленными формами консервации древесины с использованием обработки давлением (четвертичная щелочная медь (ACQ), хромированный арсенат меди (CCA), креозот и т. Д.).

Сращивание деревянных свай до сих пор встречается довольно часто и является самым простым из всех свайных материалов для сращивания. Обычный метод сращивания заключается в том, чтобы сначала забить ворс лидера, вбивая стальную трубу (обычно длиной 60–100 см, с внутренним диаметром, не меньшим, чем минимальный диаметр пальца), наполовину ее длину, в конец ворса ворса.Затем стопка толкателя просто вставляется в другой конец трубы, и движение продолжается. Стальная труба просто для того, чтобы две части следовали друг за другом во время движения. Если требуется возможность поднятия, соединитель может включать в себя болты, направляющие винты, шипы или тому подобное, чтобы придать ему необходимую емкость.

Железо []

Железо можно использовать для укладки. Они могут быть пластичными. [ цитирование необходимо ]

Сталь []

Иллюстрация в разрезе.Глубокие наклонные (разбитые) сваи труб поддерживают сборный сегментированный канал, где верхние слои почвы представляют собой слабые грязи.

Трубные сваи представляют собой тип стальной свайной основы и являются хорошим кандидатом для наклонных (разбитых) свай.

Трубные сваи могут быть забиты с открытым или закрытым концом. При движении открытым концом почве разрешается попадать на дно трубы или трубки. Если требуется пустая труба, струя воды или шнек могут быть использованы для удаления почвы внутри после вождения. Сваи с закрытым концом трубы изготавливаются путем покрытия дна сваи стальной пластиной или литой стальной башмаком.

В некоторых случаях сваи труб заполняются бетоном для обеспечения дополнительной моментной емкости или коррозионной стойкости. В Великобритании это обычно не делается для того, чтобы снизить стоимость. В этих случаях защита от коррозии обеспечивается за счет уменьшения толщины стали или использования стали более высокого качества. Если трубная свая, заполненная бетоном, подверглась коррозии, большая часть несущей способности сваи останется нетронутой из-за бетона, в то время как она будет потеряна в пустой свайной трубе.Конструктивная мощность трубных свай рассчитывается, прежде всего, на основе прочности стали и прочности бетона (при заполнении). Допускается наличие коррозии в зависимости от условий на месте и местных строительных норм и правил. Сваи из стальной трубы могут быть либо новой сталью, изготовленной специально для свайной промышленности, либо восстановленной стальной трубчатой ​​оболочкой, ранее использовавшейся для других целей, таких как разведка нефти и газа.

H-Piles — это конструкционные балки, которые перемещаются в земле для глубокого применения в фундаменте.Они могут быть легко отрезаны или соединены сварочными или механическими монтажными приспособлениями. Если свая забивается в почву с низким значением рН, существует риск коррозии, для замедления или устранения коррозии можно применить эпоксидную смолу или катодную защиту. Обычно в конструкции учитывается количество коррозии, просто превышая размеры площади поперечного сечения стальной сваи. Таким образом, процесс коррозии может быть продлен до 50 лет.

Сваи из предварительно напряженного бетона []

Бетонные сваи, как правило, изготавливаются из стальных усиливающих и предварительно напряженных сухожилий для получения требуемой прочности на растяжение, выживания при управлении и движении, а также для обеспечения достаточного сопротивления изгибу.

Длинные сваи могут быть сложны в обращении и транспортировке. Свайные швы могут использоваться для соединения двух или более коротких свай в одну длинную ворс. Свайные швы могут использоваться как с сборными, так и с предварительно напряженными бетонными сваями.

Композитные сваи []

«Сложная свая» — это свая из стальных и бетонных элементов, которые скреплены друг с другом, чтобы сформировать единую сваю. Это комбинация различных материалов или материалов различной формы, таких как трубы и двутавровые балки или сталь и бетон. «Международное общество по микросвалам». Получено 2 февраля 2007 г.

Список литературы []

  • Italiantrivelle Foundation Industry Веб-портал Deep Foundation Italiantrivelle является источником информации номер один в области Foundation Foundation.
  • Fleming, W.G.K. et al., 1985, Piling Engineering, Surrey University Press; Хант, Р. Э. Геотехнический инженерный анализ и оценка, 1986, McGraw-Hill.
  • Кодуто, Дональд П. Проектирование фундаментов: принципы и практика 2-е изд., Prentice-Hall Inc., 2001.
  • NAVFAC DM 7.02 Фундаменты и конструкции Земли, инженерное командование ВМС США, 1986.
  • Rajapakse, Ruwan., Руководство по проектированию и строительству свай , 2003
  • Томлинсон, П.Дж., Практика проектирования и строительства свай , 1984
  • Стабилизация органических почв
  • Справочник по шпунтованию, 2010

Внешние ссылки []

,

фундамент свая Википедия

Бурение глубоких свай диаметром 150 см в мосту 423 возле Нес-Циона, Израиль

Глубокий фундамент — это тип фундамента, который переносит строительные нагрузки на землю дальше от поверхности, чем неглубокий фундамент, на подземный слой или диапазон глубин. Сваи или сваи — это вертикальный конструктивный элемент глубокого фундамента, забитый или просверленный глубоко в земле на строительной площадке.

Есть много причин, по которым инженер-геотехник рекомендовал бы глубокое основание над мелким основанием, например, для небоскреба.Некоторые из распространенных причин — очень большие проектные нагрузки, плохой грунт на малой глубине или ограничения участка, такие как линии собственности. Существуют разные термины, используемые для описания различных типов глубоких фундаментов, включая свай (который аналогичен столбу), пирс (который аналогичен колонне), просверленные стволы и кессоны. Сваи, как правило, вбиваются в землю на месте; другие глубокие фундаменты, как правило, устанавливаются с помощью земляных работ и бурения. Соглашения об именах могут варьироваться в зависимости от инженерных дисциплин и фирм.Глубокие основания могут быть сделаны из дерева, стали, железобетона или предварительно напряженного бетона.

Управляемый фундамент []

Трубы сваи вбиваются в землю Иллюстрация ручного свайщика в Германии после 1480 года

Сборные сваи забиваются в землю с помощью свайной машины. Забивные сваи изготавливаются из дерева, железобетона или стали. Деревянные сваи изготавливаются из стволов высоких деревьев. Доступны бетонные сваи квадратного, восьмиугольного и круглого сечения (например, сваи Франки).Они усилены арматурой и часто предварительно напряжены. Стальные сваи — это либо сваи труб, либо какая-то секция балки (например, H-свая) Исторически, деревянные сваи использовали соединения для сквозного соединения нескольких сегментов, когда требуемая глубина врезания была слишком велика для одной сваи; сегодня сращивание является обычным делом для стальных свай, хотя бетонные сваи можно сращивать механическими и другими средствами. Приводные сваи, в отличие от буровых валов, выгодны, потому что почва, перемещаемая в результате вождения сваи, сжимает окружающую почву, вызывая большее трение о боковые стороны свай, увеличивая тем самым их несущую способность.Забивные сваи также считаются «испытанными» на несущую способность из-за способа их установки; таким образом, девиз Ассоциации подрядчиков по забиванию свай — «Ведомая куча … проверенная куча!». [1]

Системы свайных фундаментов []

Фундаменты, основанные на забивных сваях, часто имеют группы свай, соединенных колпаком сваи (большой бетонный блок, в который вмонтированы головки свай), чтобы распределить нагрузки, которые больше, чем может выдержать одна свая.Крышки свай и изолированные сваи, как правило, соединяются с балками, чтобы связать фундаментные элементы; более легкие элементы конструкции опираются на балки, а более тяжелые — непосредственно на крышку сваи. [ цитирование необходимо ]

монопольный фундамент []

В монолитном фундаменте используется один, как правило, большой элемент конструкции фундамента большого диаметра, который выдерживает все нагрузки (вес, ветер и т. Д.) Большой надземной конструкции.

Большое количество монопольных фундаментов [2] были использованы в последние годы для экономичного строительства морских ветряных электростанций с фиксированным дном в мелководных подводных местах. [3] Например, ветряная электростанция Horns Rev в Северном море к западу от Дании использует 80 крупных моноблоков диаметром 4 метра, погруженных в морское дно на глубине 25 метров, [4] , в то время как ветряная электростанция Линн и Внутренний Даузинг у берегов Англии онлайн в 2008 году с более чем 100 турбинами, каждая из которых установлена ​​на 4.Монопольный фундамент диаметром 7 метров на глубинах океана до 18 метров. [5]

Типичный процесс строительства подводного монопольного фундамента для ветряных турбин в песке включает в себя укладку большого пустотелого стального кучи диаметром около 4 м со стенками толщиной около 50 мм, глубиной около 25 м в морское дно через слой толщиной 0,5 м. камень и гравий, чтобы минимизировать эрозию вокруг кучи. Переходная деталь (в комплекте с предварительно установленными функциями, такими как устройство для посадки на лодку, катодная защита, кабельные каналы для подводных кабелей, фланец башни турбины и т. Д.).) прикрепляется к ведомой свае, а песок и вода удаляются из центра сваи и заменяются бетоном. Дополнительный слой еще более крупного камня диаметром до 0,5 м наносится на поверхность морского дна для более долгосрочной защиты от эрозии. [3]

Сверленные сваи []

Также называется кессонами , пробуренных стволов , пробуренных опор , сваи в забуренных скважинах (сваи CIDH) или сваи на месте сваи, в скважине пробурена скважина, затем бетон (и часто какое-то армирование) помещается в скважину для формирования сваи.Методы ротационного бурения позволяют использовать сваи большего диаметра, чем любой другой способ укладки, и позволяют строить сваи через особенно плотные или твердые слои. Методы строительства зависят от геологии участка; в частности, следует ли проводить скучно в «сухих» грунтовых условиях или через водонасыщенные пласты. Оболочка часто используется, когда боковые стороны ствола скважины могут выпасть до того, как заливается бетон.

Для концевых свай бурение продолжается до тех пор, пока ствол скважины не расширится на достаточную глубину (раструб) до достаточно прочного слоя.В зависимости от геологии участка, это может быть слой породы, или твердая поверхность, или другие плотные, прочные слои. Как диаметр кучи, так и глубина кучи сильно зависят от условий грунта, условий погрузки и характера проекта. Глубина кучи может существенно различаться по проекту, если несущий слой не ровный. Просверленные сваи могут быть проверены с использованием различных методов для проверки целостности сваи во время установки.

Подвернутые сваи []

Подвернутые сваи имеют механически сформированные увеличенные основания диаметром до 6 м. [ требуется цитирование ] Форма имеет форму перевернутого конуса и может быть сформирована только в устойчивых почвах. Больший диаметр основания обеспечивает большую несущую способность, чем свая с прямым валом.

Эти сваи подходят для обширных почв, которые часто подвержены сезонным колебаниям влажности, или для рыхлых или мягких слоев. Они используются в нормальных грунтовых условиях и там, где экономика благоприятна. [6] [ необходимо полное цитирование ]

Фундамент для прочтения свай используется для следующих почв.

1. Под развернутыми сваями используются черные хлопковые почвы: Этот тип почвы расширяется при контакте с водой, а при удалении воды происходит сокращение. Так что в конструкции, выполненной на такой глине, появляются трещины. Подвернутая ворс используется в основании, чтобы устранить этот дефект.

2. Под развернутые сваи используются при низкой несущей способности Устаревшие грунты (заполненные грунты)

3. Подвернутые сваи используются в песчаном грунте, когда уровень грунтовых вод высокий.

4. Под развернутыми сваями используются там, где у основания фундамента появляются подъемные силы. [7]

Augercast кучу []

Свая шнека, часто известная как свая шнека с непрерывным полетом (CFA), формируется путем бурения в землю с помощью полого шнекового шнека с непрерывным полем до необходимой глубины или степени сопротивления. Корпус не требуется. Затем смесь цементного раствора закачивается в шток шнека. Пока цементный раствор прокачивается, шнек медленно отводится, перемещая почву вверх по пролетам.Вал жидкого цементного раствора формируется до уровня земли. Армирование может быть установлено. Последние инновации в дополнение к строгому контролю качества позволяют размещать арматурные каркасы по всей длине сваи при необходимости. [ цитирование необходимо ]

Сваи Augercast вызывают минимальные помехи и часто используются для объектов, чувствительных к шуму и окружающей среде. Сваи Augercast, как правило, не подходят для использования на загрязненных почвах из-за дорогостоящих затрат на удаление отходов.В таких случаях смещение сваи может обеспечить экономическую эффективность сваи шнека и минимальное воздействие на окружающую среду. В грунте, содержащем препятствия или булыжники и валуны, сваи шнекового отруба менее пригодны, так как может возникнуть отказ выше расчетной высоты вершины сваи. [ цитирование необходимо ]

Пирс и фундаментная балка []

В фундаментах с просверленными пирсами опоры могут быть соединены балками с уклоном, на которые опирается конструкция, иногда с большими нагрузками на колонны, опирающимися непосредственно на опоры.В некоторых жилых постройках опоры простираются над уровнем земли, и для поддержки конструкции используются деревянные балки, опирающиеся на опоры. Этот тип фундамента приводит к появлению пространства под зданием, в котором можно проложить электропроводку и работу воздуховодов во время строительства или повторного моделирования. [8]

Специализированные сваи []

микропороли []

Микросваи, также называемые мини-сваями, часто используются для подкрепления. Они также используются для создания фундаментов для различных типов проектов, в том числе для строительства дорог, мостов и опор.Они особенно полезны в местах с трудным или ограниченным доступом или с чувствительностью окружающей среды. [9] [10] Микропилы изготавливаются из стали диаметром от 60 до 200 мм. Установка микросваев через верхний слой грунта, песка и булыжников в грунтовую породу может быть достигнута с помощью пневматического вращательного или грязевого вращательного бурения, ударного привода, подъема, вибрации или завинчивания. [11] Микросваи также могут быть использованы для создания цементного раствора вокруг вала спиральной свайной системы, что позволяет использовать его в условиях повышенной нагрузки. [ цитирование необходимо ]

Сваи треноги []

Использование буровой установки для штатива является одним из наиболее традиционных способов формирования свай. Хотя себестоимость единицы продукции, как правило, выше, чем при использовании большинства других форм свай, [ цитирование необходимо ] имеет ряд преимуществ, которые обеспечили ее дальнейшее использование до сегодняшнего дня. Систему штатива легко и недорого доставить на место, что делает ее идеальной для работ с небольшим количеством свай.

шпунтовые сваи []

Листовые сваи используются для удержания мягкой почвы над коренной породой в этих раскопках.

Листовая свайная конструкция представляет собой форму забивной сваи с использованием тонких переплетенных стальных листов для получения сплошного барьера в земле. Основное применение шпунтовых свай в подпорных стенах и коффердамах, возводимых для продолжения постоянных работ. Обычно вибрационный молоток, т-образный кран и бурильная установка используются для создания шпунтовых свай. [ цитирование необходимо ]

солдатских свай []

Солдат сваливает стену с использованием исправленных железнодорожных шпал в качестве отстающих.

Солдатные сваи, также известные как королевские сваи или берлинские стены, построены из стальных Н-секций с широким фланцем, расположенных на расстоянии 2–3 м друг от друга, и перед началом земляных работ их забивают. По мере продолжения земляных работ, горизонтальные деревянные защитные покрытия (отстающие) вставляются за фланцы H-ворса.

Горизонтальное давление грунта сосредоточено на кучах солдат из-за их относительной жесткости по сравнению с отстающими. Движение почвы и оседание сводятся к минимуму благодаря сохранению запаздывания в плотном контакте с почвой. [ цитирование необходимо ]

Солдатные сваи наиболее подходят в условиях, когда хорошо построенные стены не приводят к оседанию, таким как чрезмерно уплотненные глины, почвы над уровнем грунтовых вод, если они имеют некоторое сцепление, и свободные дренирующие почвы, которые могут быть эффективно обезвожены, например, пески. [ цитирование необходимо ]

К неподходящим грунтам относятся мягкие глины и слабо текущие грунты, которые допускают большие перемещения, например рыхлые пески. Также невозможно выдвинуть стену за дно котлована, и часто требуется обезвоживание. [ цитирование необходимо ]

винтовые сваи []

Винтовые сваи

, также называемые винтовыми опорами и винтовыми фундаментами , использовались в качестве фундаментов с середины 19-го века в маяках с винтовыми сваями. [ требуется цитирование ] Винтовые сваи представляют собой оцинкованную железную трубу со спиральными ребрами, которые машины врезают в землю на необходимую глубину. Шнек распределяет нагрузку на почву и имеет соответствующий размер.

Всасывающие сваи []

Всасывающие сваи используются под водой для защиты плавучих платформ.Трубчатые сваи вбиваются в морское дно (или, как правило, опускаются на несколько метров в мягкое морское дно), а затем насос откачивает воду из верхней части трубного дна, вытягивая сваю дальше вниз.

Пропорции ворса (диаметр к высоте) зависят от типа почвы. Песок трудно проникает, но обеспечивает хорошую удерживающую способность, поэтому высота может составлять до половины диаметра. Глины и грязь легко проникают, но обеспечивают плохую удерживающую способность, поэтому высота может быть в восемь раз больше диаметра.Открытый характер гравия означает, что вода будет течь через землю во время установки, вызывая поток «труб» (где вода вскипает по более слабым путям через почву). Следовательно, всасывающие сваи не могут быть использованы на гравийном морском дне. [ цитирование необходимо ]

свай Adfreeze []

В высоких широтах, где почва постоянно замерзает, в качестве основного строительного фундамента используются сваи из замерзания.

Сваи Adfreeze черпают свою силу в результате сцепления замерзшей земли вокруг них с поверхностью кучи. [ цитирование необходимо ]

Фундамент сваи Adfreeze особенно чувствителен в условиях, которые вызывают таяние вечной мерзлоты. Если здание построено ненадлежащим образом, оно может оказаться под землей, что приведет к выходу из строя системы фундамента. [ цитирование необходимо ]

Колонны из вибрированного камня []

Колонны из вибрированного камня — это метод улучшения грунта, при котором колонны из крупного заполнителя помещаются в грунты с плохим дренажом или несущей способностью для улучшения почв. [ цитирование необходимо ]

Сваи больничные []

Специально для морских сооружений, больничные сваи (также известные как сваи свай) строятся для обеспечения временной поддержки компонентов морских конструкций во время ремонтных работ. Например, при удалении речного понтона бровь будет прикреплена к больничной кучи для ее поддержки. Это обычные сваи, обычно с цепочкой или крючком.

Сложенные стены []

В этих методах строительства подпорных стен используется технология бурения свай, обычно CFA или роторная.Они обеспечивают особые преимущества в тех случаях, когда доступное рабочее пространство требует вертикальных поверхностей выкапывания фундамента. Оба метода предлагают технически эффективные и экономически эффективные временные или постоянные средства удержания сторон объемных раскопок даже в водоносных пластах. При использовании в постоянных работах эти стены могут быть рассчитаны на вертикальные нагрузки в дополнение к моментам и горизонтальным силам. Конструкция обоих методов такая же, как и для фундаментных несущих свай. Смежные стены построены с небольшими промежутками между соседними сваями.Размер этого пространства определяется прочностью почв.

Секущиеся свайные стены []

Стены секущих свай сконструированы таким образом, чтобы между альтернативными «женскими» сваями оставалось пространство для последующего строительства «мужских» свай. [требуется уточнение ] Строительство «мужских» свай включает в себя бурение через бетон в отверстии «женских» свай, чтобы соединить между собой «мужские» сваи. Наружная свая — это та, где устанавливаются стальные арматурные каркасы, хотя в некоторых случаях и женские сваи также армированы. [ цитирование необходимо ]

Секунистые свайные стены могут быть либо твердыми / твердыми, жесткими / промежуточными (твердыми), либо жесткими / мягкими, в зависимости от требований дизайна. Твердый относится к структурному бетону, а твердый или мягкий — обычно более слабый раствор, содержащий бентонит. [ требуется цитирование ] Все типы стен могут быть изготовлены в виде свободно стоящих консолей или могут быть опорными, если позволяют проектирование пространства и подструктуры. В тех случаях, когда позволяют соглашения сторонних организаций, наземные анкеры могут использоваться в качестве опор.

Стены жидкого навоза []

Стена шлама — это барьер, построенный под землей с использованием смеси бентонита и воды для предотвращения потока подземных вод. Траншея, которая может разрушиться из-за гидравлического давления в окружающей почве, не разрушается, поскольку пульпа уравновешивает гидравлическое давление.

Методы глубокого смешивания / стабилизации массы []

Это, по сути, вариации арматуры на месте в виде свай (как указано выше), блоков или больших объемов.

Цемент, известь / быстроизвлекательная известь, флеш, ил и / или другие связующие вещества (иногда называемые стабилизаторами) смешиваются с почвой для увеличения несущей способности. Результат не такой твердый, как бетон, но его следует рассматривать как улучшение несущей способности исходного грунта.

Техника чаще всего применяется на глинах или органических почвах, таких как торф. Смешивание можно осуществлять путем закачивания связующего в почву, смешивая его с устройством, обычно устанавливаемым на экскаватор, или путем выкапывания массы, смешивая их по отдельности со связующими и заполняя их в нужной области.Техника также может использоваться на слегка загрязненных массах как средство связывания загрязняющих веществ, в отличие от выкапывания их и транспортировки на свалку или переработку.

Материалы []

Древесина []

Как следует из названия, деревянные сваи сделаны из дерева.

Исторически, древесина была обильным, локально доступным ресурсом во многих областях. Сегодня деревянные сваи все еще более доступны, чем бетон или сталь. По сравнению с другими типами свай (стальными или бетонными) и в зависимости от источника / типа древесины, деревянные сваи могут не подходить для более тяжелых нагрузок.

Основное соображение, касающееся деревянных свай, заключается в том, что они должны быть защищены от гниения над уровнем грунтовых вод. Древесина долго прослужит ниже уровня грунтовых вод. Для гниения древесины необходимы два элемента: вода и кислород. Ниже уровня грунтовых вод растворенного кислорода не хватает даже при наличии достаточного количества воды. Следовательно, древесина имеет тенденцию долго сохраняться ниже уровня грунтовых вод. В 1648 году Королевский дворец Амстердама был построен на 13 659 деревянных сваях, которые сохранились до наших дней, так как они были ниже уровня грунтовых вод.Древесина, которая должна использоваться выше уровня грунтовых вод, может быть защищена от гниения и насекомых многочисленными формами консервации древесины с использованием обработки давлением (четвертичная щелочная медь (ACQ), хромированный арсенат меди (CCA), креозот и т. Д.).

Сращивание деревянных свай до сих пор встречается довольно часто и является самым простым из всех свайных материалов для сращивания. Обычный метод сращивания заключается в том, чтобы сначала забить ворс лидера, вбивая стальную трубу (обычно длиной 60–100 см, с внутренним диаметром, не меньшим, чем минимальный диаметр пальца), наполовину ее длину, в конец ворса ворса.Затем стопка толкателя просто вставляется в другой конец трубы, и движение продолжается. Стальная труба просто для того, чтобы две части следовали друг за другом во время движения. Если требуется возможность поднятия, соединитель может включать в себя болты, направляющие винты, шипы или тому подобное, чтобы придать ему необходимую емкость.

Железо []

Железо можно использовать для укладки. Они могут быть пластичными. [ цитирование необходимо ]

Сталь []

Иллюстрация в разрезе.Глубокие наклонные (разбитые) сваи труб поддерживают сборный сегментированный канал, где верхние слои почвы представляют собой слабые грязи.

Трубные сваи представляют собой тип стальной свайной основы и являются хорошим кандидатом для наклонных (разбитых) свай.

Трубные сваи могут быть забиты с открытым или закрытым концом. При движении открытым концом почве разрешается попадать на дно трубы или трубки. Если требуется пустая труба, струя воды или шнек могут быть использованы для удаления почвы внутри после вождения. Сваи с закрытым концом трубы изготавливаются путем покрытия дна сваи стальной пластиной или литой стальной башмаком.

В некоторых случаях сваи труб заполняются бетоном для обеспечения дополнительной моментной емкости или коррозионной стойкости. В Великобритании это обычно не делается для того, чтобы снизить стоимость. В этих случаях защита от коррозии обеспечивается за счет уменьшения толщины стали или использования стали более высокого качества. Если трубная свая, заполненная бетоном, подверглась коррозии, большая часть несущей способности сваи останется нетронутой из-за бетона, в то время как она будет потеряна в пустой свайной трубе.Конструктивная мощность трубных свай рассчитывается, прежде всего, на основе прочности стали и прочности бетона (при заполнении). Допускается наличие коррозии в зависимости от условий на месте и местных строительных норм и правил. Сваи из стальной трубы могут быть либо новой сталью, изготовленной специально для свайной промышленности, либо восстановленной стальной трубчатой ​​оболочкой, ранее использовавшейся для других целей, таких как разведка нефти и газа.

H-Piles — это конструкционные балки, которые перемещаются в земле для глубокого применения в фундаменте.Они могут быть легко отрезаны или соединены сварочными или механическими монтажными приспособлениями. Если свая забивается в почву с низким значением рН, существует риск коррозии, для замедления или устранения коррозии можно применить эпоксидную смолу или катодную защиту. Обычно в конструкции учитывается количество коррозии, просто превышая размеры площади поперечного сечения стальной сваи. Таким образом, процесс коррозии может быть продлен до 50 лет.

Сваи из предварительно напряженного бетона []

Бетонные сваи, как правило, изготавливаются из стальных усиливающих и предварительно напряженных сухожилий для получения требуемой прочности на растяжение, выживания при управлении и движении, а также для обеспечения достаточного сопротивления изгибу.

Длинные сваи могут быть сложны в обращении и транспортировке. Свайные швы могут использоваться для соединения двух или более коротких свай в одну длинную ворс. Свайные швы могут использоваться как с сборными, так и с предварительно напряженными бетонными сваями.

Композитные сваи []

«Сложная свая» — это свая из стальных и бетонных элементов, которые скреплены друг с другом, чтобы сформировать единую сваю. Это комбинация различных материалов или материалов различной формы, таких как трубы и двутавровые балки или сталь и бетон. «Международное общество по микросвалам». Получено 2 февраля 2007 г.

Список литературы []

  • Italiantrivelle Foundation Industry Веб-портал Deep Foundation Italiantrivelle является источником информации номер один в области Foundation Foundation.
  • Fleming, W.G.K. et al., 1985, Piling Engineering, Surrey University Press; Хант, Р. Э. Геотехнический инженерный анализ и оценка, 1986, McGraw-Hill.
  • Кодуто, Дональд П. Проектирование фундаментов: принципы и практика 2-е изд., Prentice-Hall Inc., 2001.
  • NAVFAC DM 7.02 Фундаменты и конструкции Земли, инженерное командование ВМС США, 1986.
  • Rajapakse, Ruwan., Руководство по проектированию и строительству свай , 2003
  • Томлинсон, П.Дж., Практика проектирования и строительства свай , 1984
  • Стабилизация органических почв
  • Справочник по шпунтованию, 2010

Внешние ссылки []

,

Datei: фундамент свая схема.svg — Википедия

aus Wikipedia, der freien Enzyklopädie

Zur Navigation springen Zur Suche Springen Datei:Foundation pile scheme.svg

Beschreibung

BeschreibungСоздание свайной схемы.svg

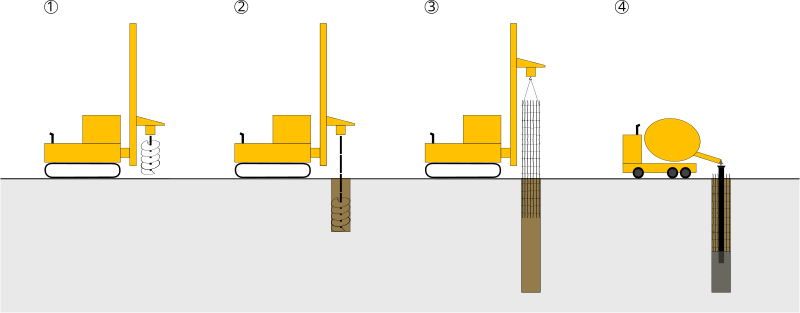

Русский: СОЗДАНИЕ ФУНДАМЕНТОВ — Раскопки выполняются на бурильной машине. Можно использовать различные буровые инструменты ( 1 ). Раскопки поддерживаются либо стальными трубами, либо (как показано на этой схеме) бентонитовой суспензией.После начала раскопок суспензия бентонита непрерывно закачивается. Суспензия поддерживает скважину и предотвращает дестабилизацию притока воды ( 2 ). После достижения требуемой глубины подготовленная арматурная клетка укладывается ( 3 ). Бетонирование сваи с использованием подрядного процесса при откачке готового бентонита. Подрядчик означает, что труба, в которую заливается бетон, всегда попадает в уже залитый бетон, поэтому он не может смешиваться с бентонитом ( 4 ).

Deutsch: HERSTELLUNG EINES BOHRPFAHLS — Für die Herstellung der Bohrung wird zum Beispiel ein Mäkler mit einem Schneckenbohrer verwendet ( 1 ). Das Bohrloch wird entweder durch Stahlrohre oder (wie hier gezeigt) eine Stützflüssigkeit aus Bentonit gesichert. Während des Bohrvorgangs Wird Ständig Bentonit-Suspension nachgefüllt. Die Suspension nimmt den Erddruck der Bohrwände auf und verhindert schädlichen Wasserzutritt ( 2 ). Nach dem Erreichen der Endteufe wird der vorgefertigte Bewehrungskorb in einem Stück eingehoben ( 3 ).Anschließend wird der Pfahl im so genannten Contractor-Verfahren betoniert. Dabei reicht das Einfüllrohr für den Beton Stets in den bereits eingefüllten Frischbeton, dass keine Vermischung mit Bentonit eintreten kann ( 4 ). Während des Betonierens wird die verdrängte Подвеска abgesaugt und recycelt.

Datum
Quelle

Eigenes Werk

Urheber 5gon12eder

Lizenz

Ich, der Urheberrechtsinhaber dieses Werkes, veröffentliche es hiermit unter der folgenden Lizenz:

GNU head Esser Erlaubt, Die Datei unter den Bedingungen der GNU-Lizenz für freie Dokumentation, Version 1.2 версия для печати, версия от Фонда свободного программного обеспечения, раз в месяц, верблюдение и внесение изменений; es gibt keine unveränderlichen Abschnitte, keinen vorderen und keinen hinteren Umschlagtext.

Der vollständige Text der Lizenz ist im Kapitel GNU-Lizenz für freie Dokumentation verfügbar.http: //www.gnu.org/copyleft/fdl.htmlGFDLGNU Бесплатная документация Licensetruetrue

w:de:Creative Commons

Namensnennung Weitergabe unter gleichen Bedingungen

Этот файл распространяется по лицензии Creative Commons Attribution-Share Alike 4.0 Международная, 3,0 Не перенесенная, 2,5 Универсальная, 2,0 Универсальная и 1,0 Универсальная лицензия.
Dieses Werk darf von dir
  • verbreitet werden — vervielfältigt, verbreitet und öffentlich zugänglich gemacht werden
  • neu zusammengestellt werden — abgewandelt und bearbeitet werden
Zu den folgenden Bedingungen:
  • Namensnennung — Du musst angemessene Urheber- und Rechteangaben machen, einen Link zur Lizenz beifügen und angeben, ob Änderungen vorgenommen wurden.Diese Angaben dürfen in jeder angemessenen Art und Weise gemacht werden, аллергию nicht so, dass der Eindruck entsteht, der Lizenzgeber unterstütze gerade dich oder deine Nutzung bonders.
  • Weitergabe unter gleichen Bedingungen — Wenn du das Material wiedermischst, transformierst oder darauf aufbaust, musst du deine Beiträge unter der gleichen oder einer kompatiblen Lizenz wie das Original verbreiten.

https://creativecommons.org/licenses/by-sa/4.0 CC BY-SA 4.0 Creative Commons Attribution-Share Alike 4.0 правда правда

Du darfst es unter einer der obigen Lizenzen deiner Wahl verwenden.

Датаверсионен

Klicke auf einen Zeitpunkt, um diese Версия zu laden.

Версия vom Vorschaubild Maße Benutzer Комментарии
aktuell 15:40, 16. Mär.2008 Vorschaubild der Version vom 16. März 2008, 15:40 Uhr 4.205 × 1.642 (467 KB) 5gon12eder {{Информация | Описание = » » » СОЗДАНИЕ ФУНДАМЕНТАЛЬНОЙ УСТАНОВКИ 1) Выемка грунта осуществляется бурильной машиной. Можно использовать различные буровые инструменты. Раскопки поддерживаются либо стальными трубами, либо (как показано на этой схеме) бентонитовой суспензией. 2)

Dateiverwendung

Die Folgenden 3 Seiten Verwenden Diese Дата:

Globale Dateiverwendung

Die Nachfolgenden Anderen Wikis Verwenden Diese Дата:

  • Verwendung auf bar.wikipedia.org
  • Verwendung auf es.wikipedia.org
  • Verwendung auf fr.wikipedia.org
  • Verwendung auf gl.wikipedia.org
  • Verdendung auf it.wikipedia.org
  • Verwendung auf ja.wikipedia.org
  • Verwendung auf sk.wikipedia.org
  • Verwendung auf sv.wikipedia.org
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
