Пошаговая инструкция по установке и монтажу винтовых свай

Для получения надежного фундамента, важен не только правильный выбор труб, но и монтаж винтовых свай с соблюдением технологии. Он выполняется только после предварительной подготовки, которая включает в себя:

• пробное бурение почвы;
• проведение расчетов;
• выбор свай нужного диаметра и длины;
• составление плана разметки участка.

До начала монтажа необходимо обратить внимание на качество свайных опор. Они должны быть произведены в фабричных условиях, иметь антикоррозийное покрытие и сталь высшей пробы в качестве основного материала. Важно подбирать их в соответствие с особенностями грунта и будущего строения.

Способы монтажа винтовых свай

Выбор способа монтажа винтовых свай зависит от финансовых возможностей, наличия подъездных путей, расположения свайного фундамента, типа грунта и времени года. Если подъезд к участку затруднен или установка свайных изделий планируется в воде, подойдет исключительно ручной метод.

В ситуации, когда требуется монтировать фундамент максимально быстро, лучше прибегнуть к механическому способу. Мы рассмотрим особенности тех и других вариантов установки.

Стоит учитывать, что даже при выборе определенного способа монтажа есть множество видов инструмента, который можно использовать в работе. В любом случае это должен быть профессиональные приборы, а не бытовые приспособления, который не смогут обеспечить достаточную точность и надежность установки.

Ручной монтаж

Для ручного монтажа винтовых свай приобретается специальный инструмент или лом, а также металлические пруты, которые продеваются сквозь механические отверстия и применяются, как рычаги для вкручивания. Еще в качестве надежного рабочего приспособления, позволяющего оптимально распределить нагрузку при установке, используют монтажный оголовок. Он надевается непосредственно на изделие и фиксируется при помощи штыря, имеет две рукоятки для ввинчивания опор.

Среди преимущества ручного метода можно выделить:

• использование в любых условиях – при отсутствии подъезда, проведении работ в воде;
• невысокую стоимость – экономия на аренде техники;
• возможность выполнения монтажа свай своими руками;
• минимальный набор инструментов, требуемый для реализации работ.

Использование такого метода актуально для любых построек, но он имеет свои недостатки. В отличие от механизированной установки на ручное закручивание уходит гораздо больше времени. Также при таком монтаже сложнее контролировать вертикальность свайной трубы. Погрешность может быть достаточно большой, и ее необходимо постоянно проверять с помощью специального прибора. Если грунт достаточно плотный, во время работ могут возникнуть трудности, вплоть до невозможности полного ввинчивания труб на нужную глубину.

Механический монтаж

Механический монтаж винтовых свай предполагает использование специальной техники – бурильных установок на автомобильном шасси. В этом случае перед началом выполнения работ участок освобождается от мусора, корней кустарников и деревьев, создается зона для подъезда техники.

С помощью данного метода установка свайных столбов происходит в несколько раз быстрее, чем при ручной работе. Кроме того, техника позволяет завернуть ленточный столб даже в самый плотный грунт благодаря хорошему вращательному моменту. Стоит отметить, что при использовании усиленных свай или конструкций с большим диаметром сложно обойтись без бурильной установки, поскольку для ручного вкручивания нужно прикладывать очень много усилий.

Самым главным недостатком механической установки является высокая стоимость, но если такие расходы заложены в бюджет, то можно смело отдавать предпочтение данному способу монтажа. Также стоит учитывать, что на некоторых участках могут возникнуть проблемы с подъездом техники в отсутствии асфальтированной или расчищенной дороги.

Инструкция по монтажу свай

Вне зависимости от метода установки, при монтаже винтовых свай необходимо следовать определенной инструкции. Для каждого из способов она имеет свои отличительные особенности.

Также следует учитывать технические характеристики опорных свай. Чем больше диаметр изделия, тем выше вероятность использования специальной техники. Она имеет существенные отличия и подбирается специалистами, которые будут заниматься установкой.

Ручная установка

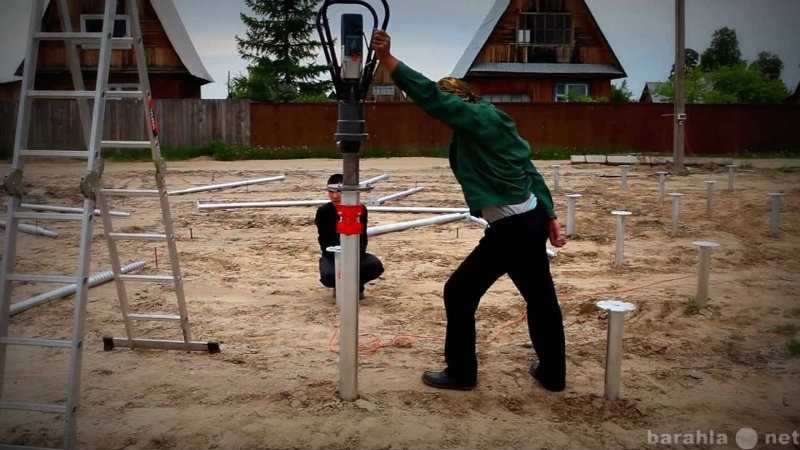

Монтаж ручным способом начинается с подготовки неглубоких ям в местах будущего размещения опор, предварительно отмеченных специальными колышками во время разметки фундамента. Углубления обычно выполняются с помощью лопаты или специального бура.

Следующим этапом монтажа винтовых свай является установка в готовые ямы лопастных опор и их постепенное закручивание по часовой стрелке. Как правило, для выполнения этой процедуры используется три человека, два из них вкручивают свайное изделие с разных сторон, а третий проверяет вертикальность установки.

Сваю необходимо закручивать до ее полной установки и попадания в плотные слои грунта. По завершению процедуры вертикальность конструкции проверяется еще раз с помощью специального инструмента – металлической рулетки, отвеса или нивелира.

Механическая установка

Перед началом монтажа винтовых свай готовится площадка для установки. После этого в зависимости от финансовых возможностей, наличия подъезда к участку и других факторов выбирается подходящая техника.

Чаще всего используется специальное оборудование, которое включает в себя колесную платформу, опорную систему, рабочий инструмент, который устанавливается на сваю, обеспечивая ее вкручивание, а также пульт управления.

Установка опоры механическим способом включает в себя следующие этапы:

• подготовка места монтажа опоры;
• закрепление рабочего инструмента на свае;
• подъем трубы с закрепленным вращателем и установка в точке монтажа;
• запуск процесса ввинчивания изделия;
• контроль скорости установка и вертикального расположения сваи.

Благодаря усилию, которая техника передает свайной опоре, ее монтаж проходит максимально быстро. При этом для фундамента можно использовать изделия диаметром от 79 мм и с усиленной конструкцией.

Механическая установка свай может происходить при задействовании всего двух человек. Один из них управляет оборудованием, а второй контролирует уровень отклонения опоры при погружении в землю. При таком способе монтажа даже сильные морозы не станут препятствием, потому что мощность техники позволит без проблем закрутить лопастную трубу в промерзшую почву.

Обрезка свай и бетонирование

После того, как метод монтажа винтовых свай был выбран, а конструкции установлены, наступает этап их дальнейшей подготовки к использованию в качестве фундамента. Первое, что необходимо сделать – проверить вертикальность расположения опор и сделать на них отметки для обрезки по нужной высоте. Обычно срезается верхняя часть изделия с технологическими отверстиями – не менее 15 см.

Следующим шагом, который позволит защитить изделия от коррозии, является их бетонирование. Для этого используется цементный раствор, который заливается внутрь трубы, защищая ее от проникновения воздуха, который и вызывает разрушение металла. Кроме того, с помощью бетона повышается прочность опоры и ее устойчивость к деформации в почве.

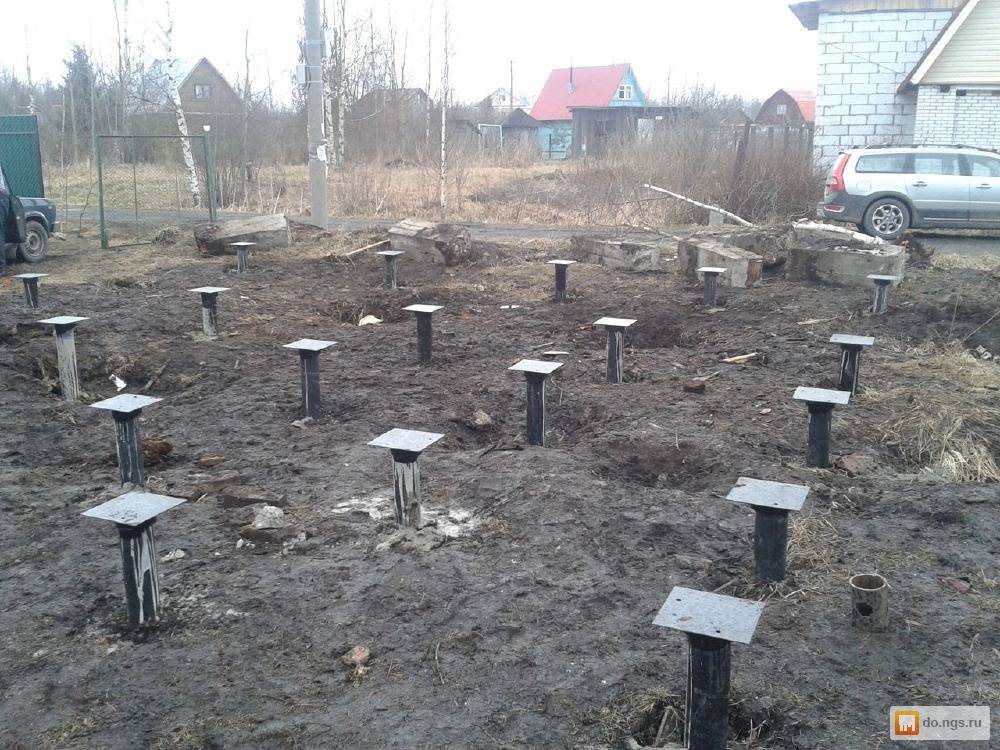

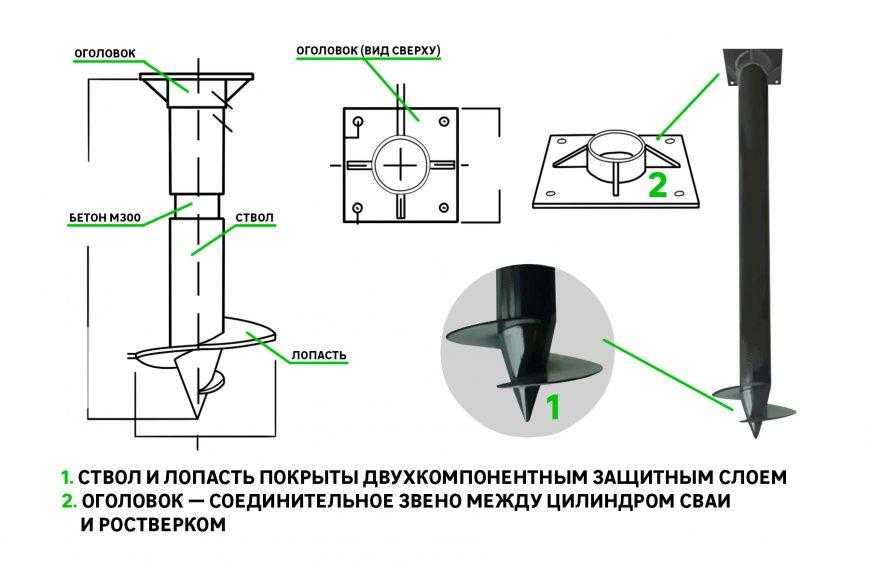

Когда сваи забетонированы и обрезаны по нужной высоте, к ним привариваются металлические оголовки для дальнейшей установки дома или любых других конструкций. Чтобы усилить надежность фундамента, зачастую используется обвязка с помощью различных материалов – стальной уголок, швеллер, двутавр, деревянный брус.

Монтаж и установка свайно-винтового фундамента

В настоящее время установка свайно-винтового фундамента осуществляется работниками компании «ЛТЗ» с использованием новейших технологических методов, что делает весь фронт работ достаточно простым и быстрым в исполнении. Сам по себе монтаж фундамента на винтовых сваях является достаточно выгодным для заказчика мероприятием, которое позволяет в кратчайшие сроки получить качественное и максимально надежное основание под дальнейшую застройку на требуемом участке. При этом весь спектр работ по возведению фундамента с одинаковым успехом осуществляется на местности с любым типом грунта.

Таким образом, монтаж свайно-винтового фундамента имеет ряд существенных преимуществ, которые отличают его от прочих разновидностей подготовки и возведения фундаментов. К таким преимуществам можно отнести:

• Сравнительно невысокую стоимость проведения всего перечня требуемых работ. Это преимущество является одним из основных на сегодняшний день – цена винтово-свайного фундамента может быть на 30, а то и 65 процентов меньше бетонного решения.
• Относительно быстрый монтаж.
• Возможность успешного монтажа в любых условиях, будь то обводненная почва, труднодоступные земельные участки, заболоченный грунт и т. п.
• Долговечность — монтаж винтового фундамента предполагает последующую эксплуатацию постройки в течение 150 лет! А при условии, что свайные конструкции обрабатываются и покрываются специальными составами, здание может простоять на таком основании более двух столетий.
• Отсутствие необходимости в проведении предварительных земельных работ и задействовании спецтехники.
• Возможность монтажа в любую погоду и в любое время года.
• Отсутствие неблагоприятных сезонных воздействий на возведенный свайный фундамент.
• Обеспечение повышенных нагрузочно-прочностных характеристик объекта. Несущая способность имеет запас от 3 до 20 тонн. Также существует возможность повышения данных показателей путем увеличения диаметра свай и ее винтовых лопастей.
• Возможность пристройки дополнительных сооружений к существующей конструкции.
• Не нарушаемая целостность рельефа на участке и рабочего грунта.
• Возможность проведения последующих реставрационных и ремонтных работ.
• Готовность к началу строительства сразу же по окончании монтажа свайных конструкций.

Наша бригада обеспечит расчистку территории под застройку от снега самостоятельно. При этом заказчик обязательно будет предупрежден о том, что делать это самостоятельно ему не потребуется. В большинстве случаев самостоятельная уборка снега даже не рекомендована, поскольку при несоблюдении определенной технологии может иметь место глубокое промерзание грунта, что, естественно, нежелательно.

Позвоните нам: +7 (495) 128-64-06 или Закажите звонок

После очистки поля застройки будет произведена разметка свайного поля. Используя отбойные инструменты, наши специалисты удалят промерзший грунт и продолжат монтаж.

По окончании монтажа работники подрежут сваи под соответствие единому уровню. Далее вся конструкция будет залита раствором.

Предварительно наш специалист приедет на место, чтобы оценить состояние грунта и особенности участка, на котором будет осуществляться установка свайно-винтового фундамента.

Способы устройства свайных фундаментов

🕑 Время чтения: 1 минута

Процесс и способы устройства свайных фундаментов являются не менее важными факторами, чем процесс проектирования. Способы устройства свайного фундамента – свайным молотком и бурением механическим буром. Во избежание повреждений свай при проектировании следует тщательно выбирать методы установки и оборудование для установки. Если монтаж производить с помощью сваебойного молота, то необходимо учитывать следующие факторы:

• Размер и вес сваи
• Сопротивление движению, которое необходимо преодолеть для достижения расчетного проникновения
• Свободное пространство и запас на площадке
• Наличие кранов и
• Ограничения по шуму, которые могут действовать в данной местности.

Содержимое:

• Методы забивки свай (вытесняющие сваи)
  • Метод забивки свай с помощью ударного молота
  • Забивка свай с помощью вибрации
• Методы бурения (неподвижные сваи)
  • Непрерывный шнековый бур (CFA)
  • Рассверливание

Методы забивки свай (подвижные сваи)

Способы забивки свай можно разделить на следующие категории:

1. Падающий груз
2. Взрыв
3. Вибрация
4. Установка домкратом (только для микросвай)
5. Струйная установка

Метод забивки свай ударным молотом

Молоток, вес которого примерно равен весу сваи, поднимают в направляющей на подходящую высоту и отпускают, чтобы ударить по оголовку сваи. Это простая форма молота, используемая в сочетании с легкими рамами и пробными сваями, когда может быть неэкономично привозить на площадку паровой котел или компрессор для забивки очень ограниченного количества свай. Существует два основных типа отбойных молотков:

• Паровые или пневматические молоты одностороннего действия
• Сваебойные молоты двойного действия

Пар одностороннего действия или сжатый воздух представляют собой массивный груз в виде цилиндра. Пар или сжатый воздух, поступающий в цилиндр, поднимает его вверх по неподвижному штоку поршня. В верхней точке хода или на меньшей высоте, которую может контролировать оператор, пар отключается и цилиндр свободно падает на ворсовый шлем. Сваебойные молоты двойного действия могут приводиться в действие паром или сжатым воздухом. Для этого типа молота не требуется сваебойная рама, которую можно прикрепить к верхней части сваи с помощью направляющих ножек, при этом свая направляется деревянным каркасом. При использовании со свайной рамой задние направляющие привинчиваются к молоту для зацепления с лидерами, и используются только короткие ножки-направляющие, чтобы предотвратить перемещение молота относительно вершины сваи. Молоты двойного действия используются в основном для забивания шпунтовых свай.

Рис. 1: Забивка свай с помощью молота

Забивка свай с помощью вибрации

Вибрационные молоты обычно имеют электрический или гидравлический привод и состоят из эксцентриковых масс, вращающихся в противоположных направлениях внутри корпуса, прикрепленного к оголовку сваи. Амплитуда колебаний достаточна для разрушения поверхностного трения по бокам сваи. Вибрационные методы лучше всего подходят для песчаной или гравийной почвы. Гидродинамическая обработка : для облегчения проникновения свай в песок или песчано-гравийную смесь может применяться водоструйная обработка. Однако этот метод имеет очень ограниченный эффект в твердых и жестких глинах или любой почве, содержащей много крупного гравия, булыжника или валунов.

Методы бурения (неподвижные сваи)

Шнековый бур непрерывного действия (CFA)

Оборудование состоит из подвижной базовой тележки, снабженной шнеком с полым стержнем, который закручивается в землю на необходимую глубину заделки пиллинга. Чтобы сформировать сваю, бетон заливается через шнековый шнек по мере того, как он извлекается из земли. Шнек оснащен защитным колпачком на выпускном отверстии в основании центральной трубы и вращается в земле вращающимся гидравлическим двигателем, установленным сверху, который работает на держателе, прикрепленном к мачте. При достижении необходимой глубины через полый шток шнека закачивается высокоудобный бетон, и под давлением бетона защитный колпак снимается. При вращении шнека в том же направлении, что и на этапе бурения, порода выбрасывается вертикально по мере того, как шнек выдвигается, и свая формируется путем заполнения бетоном. В этом процессе важно, чтобы вращение шнека и поток бетона были согласованы, чтобы избежать обрушения стенок отверстия над бетоном на нижнем пролете шнека. Это может привести к образованию пустот, заполненных грунтом в бетоне. Метод особенно эффективен на слабых грунтах и ​​позволяет устанавливать различные буронабивные сваи различного диаметра, способные проникать во множество грунтовых условий. Тем не менее, для успешной работы роторного шнека почва должна быть достаточно свободной от корней деревьев, булыжников и валунов и должна быть самонесущей. Во время работы шнеком поднимается вверх небольшое количество почвы, что поддерживает боковые напряжения в почве и сводит к минимуму образование пустот или чрезмерное рыхление почвы. Однако, если вращение шнека и продвижение шнека не совпадают, что приводит к удалению грунта во время бурения, что может привести к обрушению стенки скважины.

Рис. 2: Непрерывный шнековый процесс

Расширение

Особенность буронабивных свай, которая иногда используется для того, чтобы использовать несущую способность подходящих слоев за счет увеличенного основания. Почва должна быть способна стоять открытой без поддержки, чтобы использовать эту технику. Жесткие и твердые глины, такие как лондонская глина, идеальны. В закрытом положении расширитель устанавливается внутри прямого участка ствола сваи, а затем расширяется в нижней части сваи, образуя расширитель, показанный на рис. 3. Обычно после установки и перед заливкой бетона человек, несущий клетку, опускается и осматривается ствол и нижняя часть сваи. Рисунок 3: а) Гидравлическое роторное буровое оборудование б) Шнековый бур непрерывного действия, в) инструмент для расширения в открытом положении

Методы устройства свайных фундаментов

Процедура и методы устройства свайных фундаментов так же важны, как и процесс проектирования. Свайные фундаменты можно монтировать с помощью свайного молота или механизированного бура. Во избежание повреждения свай методы установки и оборудование следует тщательно выбирать на этапе проектирования. При установке сваебойного молота необходимо учитывать следующие элементы: Размеры и вес сваи Сопротивление забивке, которое необходимо преодолеть для достижения проектного заглубления. Имеются пространство на площадке и высота над уровнем моря. Краны и их доступность В этом районе могут действовать ограничения по шуму.

Содержание

Забивка свай с помощью отбойного молотка

Забивка свай с помощью отбойного молотка Молот с весом вокруг сваи поднимается на нужную высоту в направляющей и затем отпускается для удара по оголовку сваи. Это простой молот, который используется в сочетании с легкими рамами и тестовой забивкой свай, когда приносить паровой котел или компрессор на рабочую площадку для забивки небольшого количества свай неэкономично. Падающие молоты делятся на две категории: Паровые или пневматические молоты одинарного действия Сваебойные молоты двух действий Гигантский груз в виде цилиндра используется в паровых или пневматических системах однократного действия. Цилиндр поднимается вверх по неподвижному штоку с помощью пара или сжатого воздуха. В высшей точке хода или в нижней точке.

Для приведения в действие сваебойных молотов двойного действия можно использовать пар или сжатый воздух. Этот тип молота, который может быть установлен на вершине сваи с помощью направляющих ножек и направляется деревянным каркасом, не требует сваебойной рамы. Задние направляющие прикручены к молоту болтами для зацепления с лидерами при использовании со свайной рамой, и необходимы только короткие ножки-направляющие, чтобы молот не скользил относительно вершины сваи. Забивка шпунтовых свай в основном выполняется с помощью молотов двойного действия. Использование молота для забивания свай Молот используется для забивания свай. Вибрационные забивки свай Вибрационные молоты состоят из вращающихся в противоположных направлениях эксцентричных масс внутри корпуса, который крепится к оголовку сваи и обычно приводится в действие электричеством или гидравликой.

Методы бурения (неподвижные сваи)

Величина вибрации достаточна, чтобы разрушить поверхностное трение на поверхностях сваи. Песчаные или гравийные почвы идеально подходят для вибрационных процессов. Водоструйную очистку можно использовать для облегчения проникновения свай в песок или песчаный гравий. В твердых и жестких глинах или в любой почве, содержащей много крупной гальки, булыжников или валунов, этот подход имеет очень ограниченный эффект. Методы бурения (несмещаемые сваи) Система непрерывного шнека (CFA) состоит из мобильного базового держателя с полым шнеком, который вращается в земле на соответствующую глубину забивки. Бетон заливается через шнековый шнек, когда он извлекается из земли для строительства сваи.

Бур вращается в земле с помощью вращающегося гидравлического двигателя, установленного сверху, который работает на держателе, прикрепленном к мачте, и снабжен защитным колпачком на выпускном отверстии в основании центральной трубы. Когда шнек достигает необходимой глубины, в полый ствол закачивается высокоудобный бетон, и защитный кожух отделяется под давлением бетона. Грунт выгружается вертикально, когда шнек вытягивается, вращаясь в том же направлении, что и на этапе бурения, а свая строится путем заполнения бетоном. Очень важно, чтобы вращение шнека и поток бетона были синхронизированы в этой процедуре, чтобы предотвратить обрушение стенок отверстия.

Расширение

Это может привести к образованию пустот в бетоне, заполненных землей. Этот подход хорошо работает на мягком грунте и позволяет устанавливать широкий спектр буронабивных свай разного диаметра, которые могут проникать в самые разные грунты. Однако для правильной работы вращающегося шнека в почве не должно быть корней деревьев, булыжников и камней, и она должна быть самонесущей. Небольшое количество почвы выталкивается шнеком вверх во время работы, так что боковые напряжения в почве сохраняются, а образование пустот или чрезмерное рыхление почвы сведены к минимуму. Однако, если вращение и продвижение шнека не совпадают, земля будет удалена во время бурения, что может привести к обрушению стенки скважины.

Особенность буронабивных свай, которая иногда используется, чтобы позволить использовать несущую способность подходящих слоев за счет удлинения основания. Чтобы использовать этот подход, почва должна быть в состоянии стоять открытой и без поддержки. Глины, которые жесткие и твердые, такие как лондонская глина, идеальны. Инструмент для расширения устанавливается внутри прямой секции ствола сваи в закрытом положении, а затем расширяется в нижней части сваи, чтобы получился расширитель, показанный на рис. подрезка сваи. Методы устройства свайных фундаментов a Гидравлическое роторное буровое оборудование b Непрерывное бурение.

МЕТОД ЗАБИВКИ СВАИ УДАРНЫМ МОЛОТОМ

Свайные фундаменты представляют собой более прочные конструкции, которые используются, когда площадка подвержена осадкам и имеет неглубокую несущую стратификацию, что требует передачи нагрузки на более глубокие слои за счет трения или концевой опоры. Конструкции защищены фундаментами, которые переносят вес на скальные или грунтовые слои с достаточной несущей способностью и правильными установочными качествами. Существует несколько различных типов фундаментов, каждый из которых имеет свой набор преимуществ. Методы свайного фундамента и процедуры развертывания одинаково важны для процесса проектирования. Свайные фундаменты можно устанавливать различными способами, в том числе: с помощью молотка для забивки свай; с помощью механического бура для бурения скважин; опытные и знающие лондонские подрядчики по забивке свай советуют осторожно выбирать инструменты и строительное оборудование.

Молоток, масса которого примерно равна массе сваи, поднимают в направляющей на нужную высоту, а затем отпускают для удара по верхнему концу сваи. При отправке парового котла или компрессора на строительную площадку для забивания относительно небольшого количества свай, это простой тип молота, который используется в сочетании с легкими блоками и забивкой проб. Молоты делятся на две категории: паровые или пневматические. Сваебойные молоты одностороннего действия Сваебойные молоты двухстороннего действия Массивная масса выводит из зацепления шток поршня в команде одностороннего действия или сжатого воздуха в форме цилиндра. В апогее действия или на меньшей высоте, определенной подрядчиками по укладке, пар отключается.

Забивка свай за счет вибрации

Вибромолоты часто приводятся в действие электричеством или гидравликой и состоят из коаксиальных вращающихся в противоположных направлениях необычных деталей, заключенных в оболочку, прикрепленную к оголовку сваи. Поверхностное трение определяется величиной колебаний на сторонах сваи. Оптимальным кандидатом для применения технологии забивки вибрационных свай, по мнению компании Piling Contractors, является территория с песчаным или гравийным грунтом. Струйная обработка Чтобы помочь сваям проникнуть в осадок или заполненный гравием грунт, можно использовать гидроструйную обработку. Однако эта процедура имеет ограниченную эффективность на жестких глинах или на местности с большим количеством крупного гравия, булыжника или гальки.

Шнековый бур – это термин, используемый для описания (CFA) Оборудование представляет собой передвижной носитель фундамента с буром с полым стержнем, который перемещается в почве на требуемую глубину забивки. Когда сваю извлекают из земли, через летучий шнек пропускается бетон для ее создания. Шнек приводится в движение вращающимся гидравлическим двигателем, установленным сверху и воздействующим на установленную на мачте опору, которая оснащена защитным кожухом на выходе из основания центрального канала. Пустотный шток шнека используется для нагнетания высокофункционального бетона; после достижения необходимой глубины защитный колпак сразу же под давлением снимается с заливаемого бетона.
