Устройство токарного станка по металлу – схема и основные узлы

1. Как устроены станина и передняя бабка станка
2. Назначение задней бабки токарного оборудования
3. Шпиндель как элемент токарного станка
4. Строение суппорта
5. Электрическая часть токарного станка

По сути, устройство токарного станка, вне зависимости от его модели и уровня функциональности, включает в себя типовые конструктивные элементы, которые и определяют технические возможности такого оборудования. Конструкция любого станка, относящегося к категории оборудования токарной группы, состоит из таких основных элементов, как передняя и задняя бабка, суппорт, фартук устройства, коробка для изменения скоростей, коробка подач, шпиндель оборудования и приводной электродвигатель.

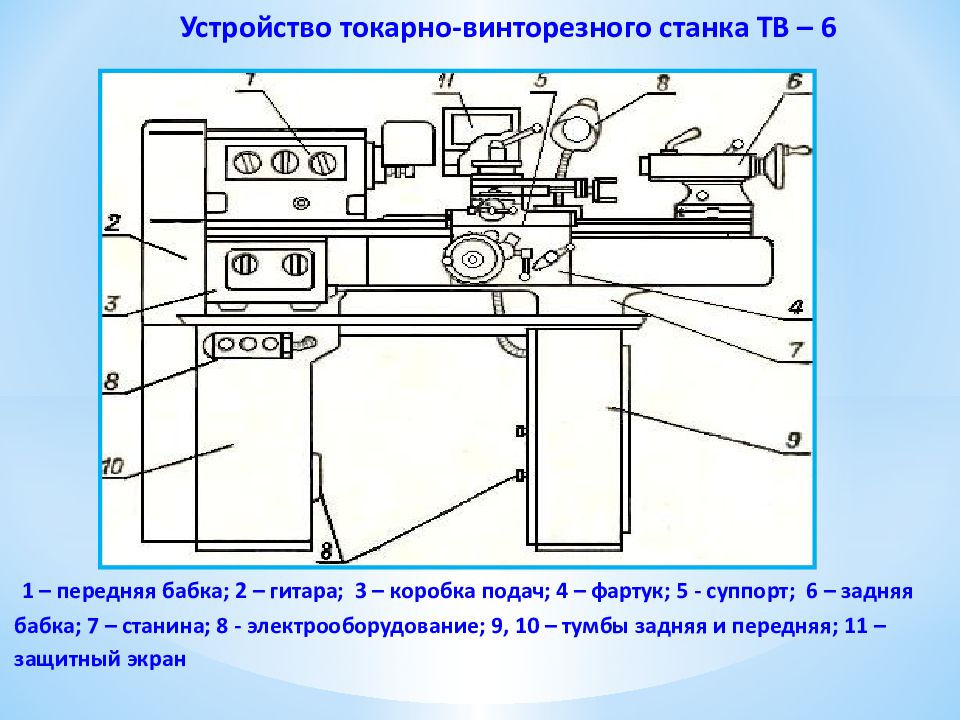

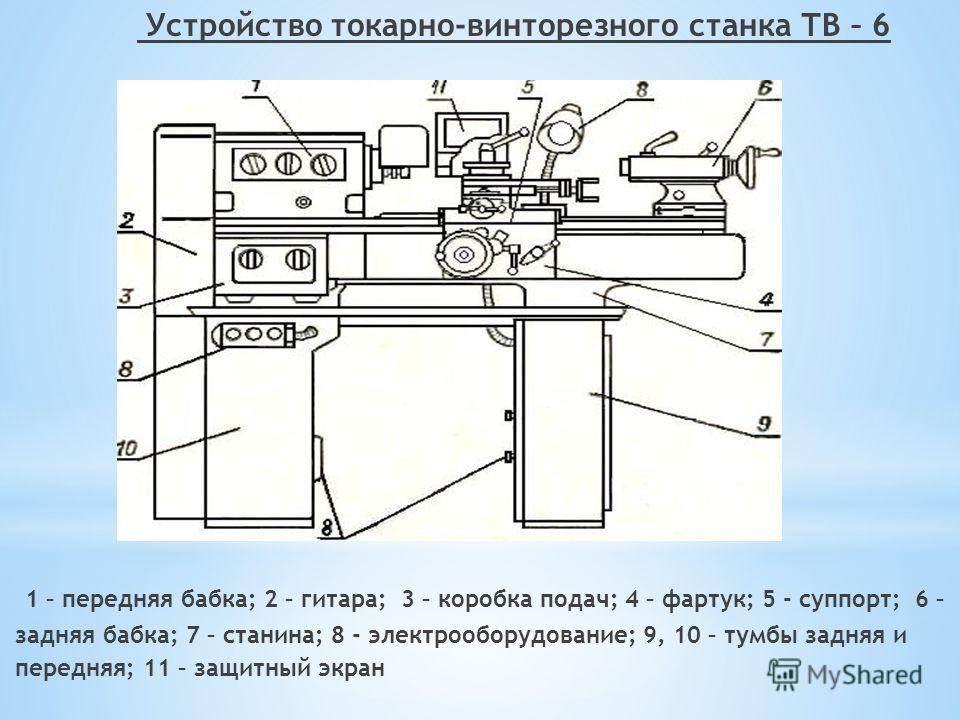

Основные части токарного станка по металлу

Передняя бабка

Задняя бабка

Суппорт

Приводные валы

Рычаг переключения скоростей

Лимб

Как устроены станина и передняя бабка станка

Станина является несущим элементом, на котором устанавливаются и фиксируются все остальные конструктивные элементы агрегата. Конструктивно станина представляет собой две стенки, соединенные между собой поперечными элементами, придающими ей требуемый уровень жесткости. Отдельные части станка должны перемещаться по станине, для этого на ней предусмотрены специальные направляющие, три из которых имеют призматическое сечение, а одна – плоское. Задняя бабка станка располагается с правой части станины, по которой перемещается благодаря внутренним направляющим.

Литая станина токарного станка усилена ребрами жесткости и имеет отшлифованные и закаленные направляющие

Передняя бабка одновременно выполняет две функции: придает заготовке вращение и поддерживает ее в процессе обработки. На лицевой части данной детали токарного станка (она также носит название «шпиндельная бабка») располагаются рукоятки управления коробкой скоростей.

При помощи таких рукояток шпинделю станка придается требуемая частота вращения.

Для того чтобы упростить управление коробкой скоростей, рядом с рукояткой переключения располагается табличка со схемой, на которой указано, как необходимо расположить рукоятку, чтобы шпиндель вращался с требуемой частотой.

Рычаг выбора скоростей станка BF20 Yario

Кроме коробки скоростей, в передней бабке станка размещен и узел вращения шпинделя, в котором могут быть использованы подшипники качения или скольжения. Патрон устройства (кулачкового или поводкового типа) фиксируется на конце шпинделя при помощи резьбового соединения. Именно данный узел токарного станка отвечает за передачу вращения заготовке в процессе ее обработки.

Направляющие станины, по которым перемещается каретка станка (нижняя часть суппорта), имеют призматическое сечение. К ним предъявляются высокие требования по параллельности и прямолинейности. Если пренебречь этими требованиями, то обеспечить высокое качество обработки будет невозможно.

Назначение задней бабки токарного оборудования

Задняя бабка токарного станка, конструкция которой может предусматривать несколько вариантов исполнения, необходима не только для фиксации деталей, имеющих значительную длину, но и для крепления различных инструментов: сверл, метчиков, разверток и др. Дополнительный центр станка, который устанавливается на задней бабке, может быть вращающимся или неподвижным.

Устройство задней бабки: 1, 7 – рукоятки; 2 – маховичок; 3 – эксцентрик; 4, 6, 9 – винты; 5 – тяга; 8 – пиноль; А – цековка

Схема с вращающимся задним центром используется в том случае, если на оборудовании выполняется скоростная обработка деталей, а также при снятии стружки, имеющей значительное сечение. При реализации этой схемы задняя бабка выполняется с такой конструкцией: в отверстие пиноли устанавливаются два подшипника – передний упорный (с коническими роликами) и задний радиальный, – а также втулка, внутренняя часть которой расточена под конус.

Осевые нагрузки, возникающие при обработке детали, воспринимаются упорным шарикоподшипником. Установка и фиксация заднего центра оборудования обеспечиваются за счет конусного отверстия втулки. Если необходимо установить в такой центр сверло или другой осевой инструмент, втулка может быть жестко зафиксирована при помощи стопора, что предотвратит ее вращение вместе с инструментом.

Вращающийся центр КМ-2 настольного токарного станка Turner-250

Задняя бабка, центр которой не вращается, закрепляется на плите, перемещающейся по направляющим станка. Пиноль, устанавливаемая в такую бабку, передвигается по отверстию в ней при помощи специальной гайки. В передней части самой пиноли, в которую устанавливают центр станка или хвостовик осевого инструмента, выполняют коническое отверстие. Перемещение гайки и, соответственно, пиноли обеспечивается за счет вращения специального маховика, соединенного с винтом. Что важно, пиноль может перемещаться и в поперечном направлении, без такого перемещения невозможно выполнять обработку деталей с пологим конусом.

Шпиндель как элемент токарного станка

Наиболее важным конструктивным узлом токарного станка является его шпиндель, представляющий собой пустотелый вал из металла, внутреннее отверстие которого имеет коническую форму. Что примечательно, за корректное функционирование данного узла отвечают сразу несколько конструктивных элементов станка. Именно во внутреннем коническом отверстии шпинделя фиксируются различные инструменты, оправки и другие приспособления.

Чертеж шпинделя токарно-винторезного станка 16К20

Чтобы на шпинделе можно было установить планшайбу или токарный патрон, в его конструкции предусмотрена резьба, а для центрирования последнего еще и буртик на шейке. Кроме того, чтобы предотвратить самопроизвольное откручивание патрона при быстрой остановке шпинделя, на отдельных моделях токарных станков предусмотрена специальная канавка.

Именно от качества изготовления и сборки всех элементов шпиндельного узла в большой степени зависят результаты обработки на станке деталей из металла и других материалов. В элементах данного узла, в котором может фиксироваться как обрабатываемая деталь, так и инструмент, не должно быть даже малейшего люфта, вызывающего вибрацию в процессе вращательного движения. За этим необходимо тщательно следить как в процессе эксплуатации агрегата, так и при его приобретении.

В шпиндельных узлах, что можно сразу определить по их чертежу, могут устанавливаться подшипники скольжения или качения – с роликовыми или шариковыми элементами. Конечно, большую жесткость и точность обеспечивают подшипники качения, именно они устанавливаются на устройствах, выполняющих обработку заготовок на больших скоростях и со значительными нагрузками.

Строение суппорта

Суппорт токарного станка – это узел, благодаря которому обеспечивается фиксация режущего инструмента, а также его перемещение в наклонном, продольном и поперечном направлениях.

Именно на суппорте располагается резцедержатель, перемещающийся вместе с ним за счет ручного или механического привода.

Суппорт с кареткой станка Optimum D140x250

Движение данного узла обеспечивается его строением, характерным для всех токарных станков.

• Продольное перемещение, за которое отвечает ходовой винт, совершает каретка суппорта, при этом она передвигается по продольным направляющим станины.
• Поперечное перемещение совершает верхняя – поворотная – часть суппорта, на которой устанавливается резцедержатель (такое перемещение, за счет которого можно регулировать глубину обработки, совершается по поперечным направляющим самого суппорта, имеющим форму ласточкиного хвоста).

Резцедержатель быстросменный MULTIFIX картриджного типа

Резцедержатель, который также называют резцовой головкой, устанавливается в верхней части суппорта. Последнюю при помощи специальных гаек можно фиксировать под различным углом. В зависимости от необходимости на токарных станках могут устанавливаться одно- или многоместные резцедержатели. Корпус типовой резцовой головки имеет цилиндрическую форму, а инструмент вставляется в специальную боковую прорезь в нем и фиксируется болтами. На нижней части резцовой головки имеется выступ, который вставляется в соответствующий паз на суппорте. Это наиболее типовая схема крепления резцедержателя, используемая преимущественно на станках, предназначенных для выполнения несложных токарных работ.

Электрическая часть токарного станка

Все современные токарные и токарно-винторезные станки по металлу, отличающиеся достаточно высокой сложностью своей конструкции, приводятся в действие при помощи привода, в качестве которого используются электродвигатели различной мощности. Электрические двигатели, устанавливаемые на такие агрегаты, могут быть асинхронными или работающими от постоянного тока. В зависимости от модели двигатель может выдавать одну или несколько скоростей вращения.

Электрическая схема токарного станка 1К62 (нажмите для увеличения)

На большинстве моделей современных токарных станков по металлу устанавливаются двигатели с короткозамкнутым ротором. Для передачи крутящего момента от двигателя элементам коробки передач станка может использоваться ременная передача или прямое соединение с его валом.

На современном рынке также представлены модели токарных станков, на которых скорость вращения шпинделя регулируется по бесступенчатой схеме, для чего используются электродвигатели с независимым возбуждением. Регулировка скорости вращения вала такого двигателя может осуществляться в интервале 10 к 1. Однако из-за больших габаритов и не слишком экономичного потребления электроэнергии применяются такие электродвигатели крайне редко.

Двухскоростной двигатель со шкивом под плоский ремень передачи

Как уже говорилось выше, в качестве привода токарных станков могут использоваться и электродвигатели, работающие на постоянном токе. Именно такие электродвигатели, отличающиеся большими габаритами, обеспечивают бесступенчатое изменение скорости вращения их выходного вала.

Электродвигатель является основной частью электрической системы любого токарного станка, но она также включает в себя массу дополнительных элементов. Все они, функционируя в комплексе, обеспечивают удобство управления станком, а также эффективность и качество технологических операций, которые на нем выполняются.

Устройство токарного станка по металлу

Главная » Оборудование » Устройство токарного станка по металлу

Статистика утверждает, что 60% всех металлических изделий, деталей и автономных приспособлений, неминуемо проходят стадию обработки на токарных станках. Самый простой токарный станок способен выполнять массу операций на наружных и внутренних поверхностях металлических заготовок, превращая их в готовую деталь с высокой степенью точность. С основами устройства токарных станков по металлу мы сегодня вкратце познакомимся.

Содержание:

1. Устройство токарного станка, 6 класс
2. Архитектура токарно-винторезного станка по металлу
3. Характеристики токарного станка
4. Как выбрать токарный станок по металлу

Устройство токарного станка, 6 класс

Основы обработки металлов резанием при помощи механических станков, механическую обработку металлов, каждый изучал еще в школе, правда на минимальном уровне, но все же знаний хватало для того, чтобы производить элементарные операции на простейших токарно-винторезных станках. Устройство токарного станка по металлу — не география, технологические аспекты постоянно совершенствуются, год от года растут требования к станкам и возможности агрегатов.

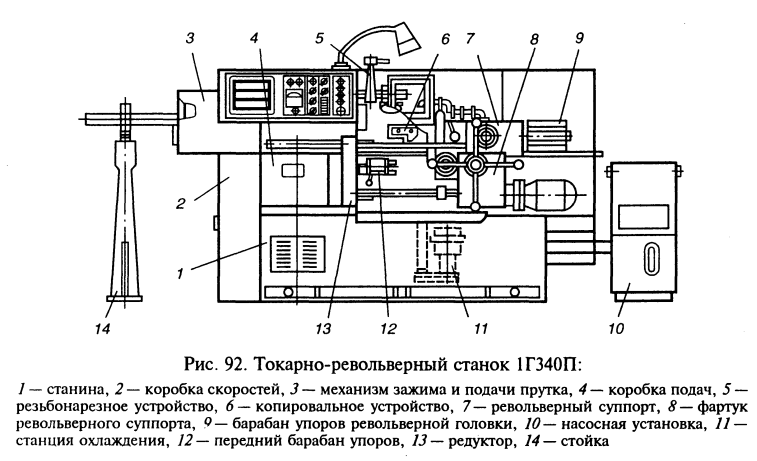

Поэтому эти знания очень быстро устаревают. К примеру, токарно-револьверный станок с ЧПУ еще лет 20-30 назад был неизведанным механизмом, пришедшим из секретных лабораторий. Сегодня же практически каждый желающий может установит у себя дома любой токарно-винторезный станок самых разных размеров и самых разных конфигураций. Тем не менее, основные узлы и агрегаты остались неизменными, в чем мы сегодня убедимся.

Архитектура токарно-винторезного станка по металлу

Несмотря на то, что первые токарные станки, которые появились в конце 18 века, это были вполне самодостаточные устройства, которые позволяли и обрабатывать металлы на довольно высоком технологическом уровне, нарезать резьбу и выполнять более сложную работу. Первый из них появился в 1794 году и это уже было устройство, практически идентичное тем простым токарно-винторезным станкам, которыми мы пользуемся сегодня.

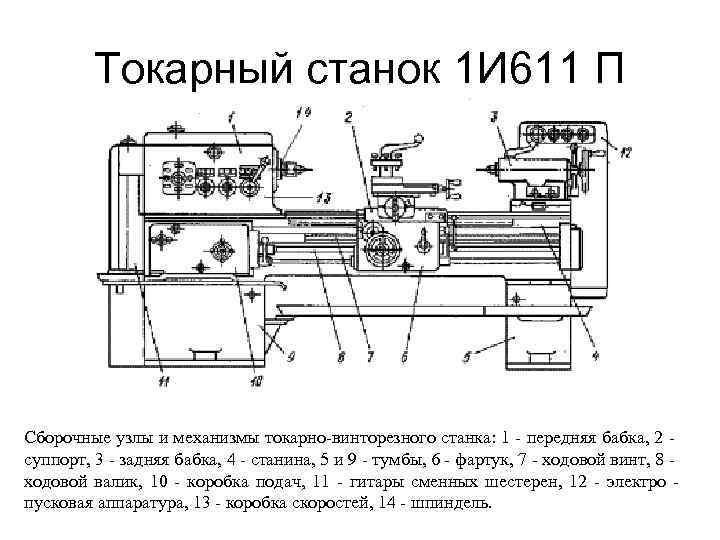

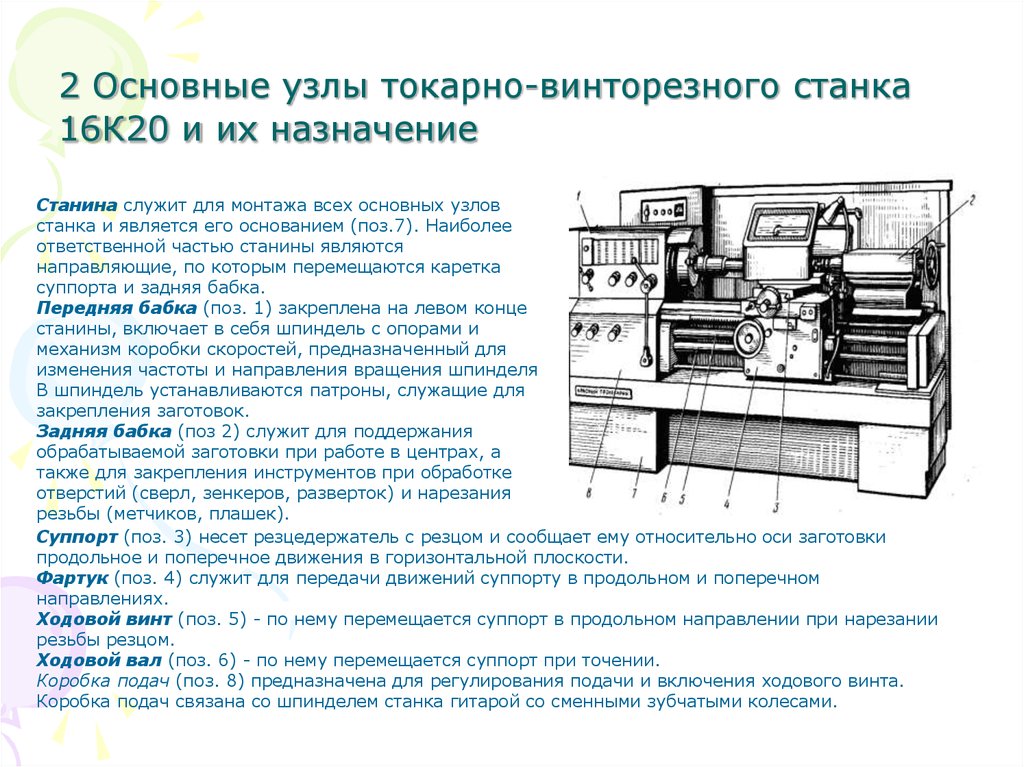

Основными узлами и элементами токарного станка металлу были и остаются:

1.  Станина. Основа любого металлорежущего и деревообрабатывающего оборудования. От того, насколько прочная и насколько точно изготовлена станина, зависит качество детали и функциональность устройства. Станина токарного станка должна быть максимально тяжелой, чтобы предотвращать вибрации, смещения, искривления траектории движения режущего инструмента. Масса станины должна быть такой, чтобы поглотить любые вибрации, возникающие по ходу работы на устройстве, а ее конструкция — максимально жесткой, прочной и долговечной.
2. Шпиндельная бабка передняя. Основное предназначения шпиндельной бабки — фиксация и обеспечение вращения обрабатываемой детали. Тем не менее, многие станки сконструированы таким образом, что шпиндельная бабка может соединять в себе и коробку передач токарного станка, и устройство подачи обрабатывающей головки или суппорта. Как правило, передняя бабка выполнена в мощном корпусе, который жестко крепится к станине.
3.  Задняя бабка. Это устройство обеспечивает крепление вращающейся детали соосно шпинделю и должно удерживать деталь в заданных координатах, а при необходимости осуществлять подачу дополнительного оборудования, в зависимости от модификации и типа станка.
4. Суппорт. Это один из самых главных узлов токарного станка, независимо от его предназначения и характеристик. Суппорт выполняет важнейшую функцию — он прочно удерживает и подает режущий инструмент в направлении обрабатываемой детали. Суппорт может быть полностью управляемый автоматикой, а может быть ручным. В зависимости от технического решения суппорта, функции токарного станка могут быть совершенно разными. Суппорт может подавать режущий инструмент в нескольких плоскостях сразу, что делает его незаменимым в изготовлении самых сложных деталей.

Вкратце, так выглядит архитектурная схема токарно-винторезного станка по металлу.

Характеристики токарного станка

Основные характеристики токарного станка по металлу должны обеспечить максимально возможное количество функций по обработке металла, при этом станок должен обрабатывать деталь самых разных размеров. В основном, станок по обработке металлов характеризуют такие показатели:

• диаметр обрабатываемой детали;
• длина обрабатываемой детали, обозначающаяся расстоянием между центрами задней и передней бабки;
• максимально возможный диаметр обработки детали, а этот показатель зависит от конструкции суппорта.

Как выбрать токарный станок по металлу

Функциональность металлорежущего оборудования практически ничем не ограничена. При необходимости можно купить и токарно-фрезерный станок, и токарно-револьверный с устройством копировальным и программным управлением. Все зависит от потребности а конкретных деталях и и классе их точности.

Как правило, для домашнего использования покупают или собирают своими руками несложные токарные станки, позволяющие выполнять простейшие, но необходимые операции — проточку валов, изготовление шкивов и конусов, изготовление фасонных деталей, сверление и элементарные фрезеровочные работы. Каждый станок подбирается максимально под потребности, тогда он будет работать в оптимальном нагрузочном режиме и прослужит долго и надежно.

Читайте также Твердотельное реле – принцип работы,  Электрорубанки, рейтинг по качеству

Что такое токарный станок? Объясните конфигурацию машины из цели обработки!

Знаете ли вы машину под названием «токарный станок»? Хотя это редко встречается в нашей повседневной жизни, оно играет важную роль в создании всех продуктов вокруг нас. В этой статье мы объясним цель обработки токарного станка и конфигурацию станка.

1. Что такое токарный станок?

Токарный станок — это станок, который обрабатывает металл путем вращения обрабатываемого материала и применения лезвия для придания ему цилиндрической формы. В качестве простого примера представьте себе чистку яблока. Это похоже на тонкую очистку яблока ножом при медленном вращении яблока. Яблоко — это материал, вращающееся устройство — это веретено, а нож — режущий инструмент. Итак, токарный станок — это машина, которая прижимает режущий инструмент к вращающемуся материалу, перемещая его параллельно главной оси, разрезая его, чтобы сформировать цилиндрическую форму.

Изображение очистки яблок и резки на токарном станке.

2. Что он обрабатывает?

Токарный станок — это станок, предназначенный для обработки цилиндрических форм. Он в основном используется для обработки цилиндров и конусов. Кроме того, он также может выполнять сверление и обработку винтов. Чтобы дать вам представление о том, какие детали используются для обработки на токарных станках, скажем, что в большинстве продуктов, с которыми мы знакомы, используются детали, обработанные на токарных станках.
Автомобильные детали, детали самолетов, детали строительной техники, медицинские детали, детали, связанные с энергетикой, детали бытовой техники, детали оборудования для производства полупроводников и т. Д. В основном представляют собой сборные изделия с использованием деталей, обработанных на токарных станках. Мы можем обрабатывать все виды материалов, включая железо, алюминий, нержавеющую сталь, латунь, литье и смолу.

3. Какую обработку можно сделать?

Токарный станок вращает материал и прижимает к нему инструмент (вставку) для его обработки. Его можно использовать для различных типов обработки в зависимости от типа используемого режущего инструмента и способа его перемещения. Как правило, можно выполнять обработку внешнего диаметра, обработку внутреннего диаметра, обработку торца, обработку резьбы, обработку канавок, обработку отверстий (сверление), обработку конуса с углом, например конической формы, и обработку по дуге окружности. Комбинация этих различных методов обработки используется для изготовления одной детали.

Технологическая схема должна определить, какие режущие инструменты используются, метод обработки и порядок обработки. Обработка выполняется путем смены инструмента и перемещения его в соответствии с технологическим заданием. Хотя для работы на машине требуются навыки мастера, она полезна для быстрой доставки отдельного продукта или для детальной модификации обработанного продукта.

4. Конфигурация станка

Токарный станок состоит из четырех основных частей: станины, шпинделя, револьверной головки и задней бабки. Вкратце, главный шпиндель удерживает материал и вращает его. Револьверная головка, к которой крепится инструмент, перемещается, формируя обрабатываемую деталь. Задняя бабка поддерживает длинную заготовку. Наконец, кровать — это основа, на которой установлены три платформы.

В случае токарных станков с ЧПУ базовая конфигурация такая же, но также включены устройство ЧПУ и рабочий экран.

Базовая конфигурация токарного станка

4-1. Станина

Станина — это основа станка, поддерживающая шпиндель, револьверную головку и заднюю бабку. Если станина слабая, шпиндель и закрепленная на ней револьверная головка будут деформироваться во время движения, что сделает невозможным выполнение точной обработки.
Таким образом, дизайн выполнен с использованием новейших технологических возможностей, таких как выбор материала и проектирование конструкции.

4-2. Передняя бабка (шпиндель)

Наряду со станиной, конфигурация подшипников и балансировка шпинделя, а также жесткость передней бабки также являются важными факторами точности обработки.

4-3. Каретка

Каретка представляет собой стол, на котором смонтирована стойка инструмента и которая может перемещаться в продольном направлении по станине. Он состоит из поперечного суппорта, составного упора, стола подачи и инструментальной стойки.

4-4. Задняя бабка

Задняя бабка представляет собой платформу, установленную на станине напротив передней бабки и имеющую конструкцию, которую можно перемещать в продольном направлении. Он используется для поддержки заготовки, а при смене наконечника его также можно использовать для сверления.

5. Резюме

Станки называются «материнскими машинами» и считаются машинами, которые создают машины. Среди них токарный станок является наиболее используемым станком в процессе обработки. Хотя сами токарные станки редко встречаются в нашей повседневной жизни, во многих продуктах, которые мы используем в повседневной жизни, используются детали, изготовленные на станках. Если вы видите цилиндрическую деталь в своей повседневной жизни, возможно, она была изготовлена ​​на токарном станке.

Детали токарного станка: схема (объяснение)

Токарные станки — это мощные инструменты, которые находят свое применение практически в каждой механической мастерской.

Эти машины просты в эксплуатации, но имеют сложную конструкцию с различными частями.

Поэтому, чтобы понять функциональность токарного станка, важно знать его части и их функции.

В этой статье дается подробное описание различных частей токарного станка.

Я также обсудил части токарного станка с ЧПУ и токарного станка по дереву, чтобы помочь вам понять различия между каждым типом токарного станка.

Что в этой статье?

• Детали токарного станка по металлу
• Детали токарного станка с ЧПУ
• Детали токарного станка по дереву
• Часто задаваемые вопросы (FAQ)

MellowPine поддерживается читателями. Когда вы покупаете по ссылкам на моем сайте, я могу получить партнерскую комиссию без каких-либо дополнительных затрат для вас.

Детали токарного станка по металлу

Детали токарного станка (Источник: Kingston lathes)

Сложная конструкция токарного станка по металлу состоит из различных важных частей, выполняющих свои функции для успешного выполнения операции механической обработки.

Передняя бабка

Передняя бабка обычно представляет собой громоздкую часть токарного станка, расположенную слева от станины.

Это силовая часть токарного станка, в которой размещены различные компоненты привода, такие как двигатель шпинделя, редуктор, ременный привод и удерживающие устройства.

Кроме того, здесь находятся рычаги управления скоростью/подачей и другие важные переключатели управления.

Передняя бабка имеет цельнометаллическую конструкцию, как правило, чугунную, обеспечивающую прочность и жесткость для сопротивления сильным вибрациям, возникающим при работе станка.

Стационарный компонент токарного станка, который не имеет относительного движения относительно станины станка.

Как правило, токарные станки с ЧПУ предоставляют возможность модернизации, когда устройство подачи прутка подключается к передней бабке станка для автоматизации подачи сырья для непрерывной работы.

Редуктор

Токарные станки — это универсальные инструменты, которые можно использовать для обработки различных материалов.

Эта универсальность достигается за счет возможности изменять скорость вращения шпинделя для обеспечения оптимальных параметров для различных процессов обработки.

Изменение скорости токарного станка может быть достигнуто различными способами, такими как изменение скорости двигателя путем изменения электрического напряжения, с помощью механизма ремня и шкива или с помощью системы зубчатого привода.

Коробка передач токарного станка аналогична коробке передач, используемой в автомобиле для изменения скорости движения.

Он состоит из различных комбинаций зубчатых колес, которые могут обеспечивать конфигурации «низкая скорость/высокий крутящий момент» или «высокая скорость/низкий крутящий момент», в зависимости от применения обработки.

Редуктор передает вращательное движение от электродвигателя на шпиндель токарного станка.

Шпиндель токарного станка

A Шпиндель токарного станка

Шпиндель токарного станка — это вращающийся компонент токарного станка, который обеспечивает необходимое движение заготовки.

Вращательное движение электродвигателя передается на шпиндель через соответствующий редукторный механизм, который таким образом вращает патрон и заготовку.

Расположен внутри передней бабки и состоит из шпиндельного вала, отличающегося различной геометрией поперечного сечения, с нарезанной на переднем конце резьбой.

Эти резьбы служат для крепления приспособлений, удерживающих заготовку, таких как патрон или цанга.

Типичный токарный станок состоит из одного шпинделя для вращения заготовки, но вы также можете найти токарные станки с многошпиндельными конфигурациями, которые повышают их производительность.

Патрон

4-х кулачковый патрон

Патрон представляет собой зажимное устройство, используемое для установки заготовок различного диаметра.

Кулачковые патроны чаще всего используются на токарных станках по металлу и встречаются в конфигурациях с 3 и 4 кулачками.

Трехкулачковые патроны, как правило, имеют автоматическую регулировку, тогда как четырехкулачковые патроны могут иметь ручную регулировку, при которой каждый кулачок следует отдельно ослаблять или затягивать с помощью ключа патрона.

Эта регулировка губок помогает выровнять заготовку, чтобы обеспечить эксцентриситет относительно оси шпинделя.

Следует отметить, что небольшое смещение по оси может привести к неправильным результатам обработки, поэтому важно использовать выравнивающие инструменты, такие как циферблатные индикаторы, чтобы свести к минимуму смещение заготовки.

Помимо кулачковых патронов, магнитные патроны также могут использоваться для удержания заготовки на токарном станке. В зависимости от ваших требований, вы можете использовать патрон с постоянными магнитами или электромагнитный патрон.

Станина

Станина — самая длинная деталь токарного станка, обычно имеющая чугунную конструкцию.

Он обеспечивает токарному станку жесткую конструкцию и содержит все основные компоненты, такие как шпиндель, резцедержатель, портал, задняя бабка и т. д.

Как правило, длина станины определяет максимальную длину заготовки, которая может быть обработана на токарный станок, и чем больше размер станины, тем выше будет стоимость станка.

Поддон для стружки

Поддон для стружки представляет собой металлический поддон, расположенный в нижней части токарного станка.

Он собирает стружку, образующуюся в процессе обработки, что устраняет необходимость сбора стружки из цеха.

Направляющие

Направляющие представляют собой металлические рельсы с перевернутой V-образной конструкцией, установленные на станине токарного станка.

Как следует из названия, они направляют движение каретки и стойки инструмента по оси Z.

Каретка

Каретка токарного станка, установленная на направляющих

Каретка представляет собой подвижную часть токарного станка, в которой размещены другие части, такие как стойка инструмента, фартук, седло, поперечный салазок и т. д. и состоит из маховика для управления его перемещением по длине станка (ось Z).

Таким образом, скорость каретки определяет скорость подачи в процессе обработки.

Седло

Седло представляет собой небольшой Н-образный литой элемент, который служит креплением для крепления стойки инструмента.

Находится в верхней части каретки токарного станка.

Поперечный суппорт

Поперечный суппорт расположен на суппорте и отвечает за боковое перемещение (по оси X) режущего инструмента.

Это движение режущего инструмента определяет глубину резания в процессе обработки.

Составной суппорт

Составной суппорт устанавливается на поперечный суппорт с помощью составного упора.

Обеспечивает возможность установки режущего инструмента под углом к ​​заготовке. Это позволяет выполнять операции резания под углом, такие как снятие фаски, сужение и т. д.

В отличие от каретки и поперечных салазок, составные салазки нельзя позиционировать с помощью маховиков, поэтому перед выполнением процесса их необходимо установить под нужным углом.

Инструментальная стойка

Инструментальная стойка и задняя бабка токарного станка

Инструментальная стойка, как следует из названия, содержит режущий инструмент, используемый при работе на токарном станке.

Он устанавливается на поперечный суппорт и может перемещаться в продольном направлении (по оси Z) или в поперечном направлении (по оси X), а комбинированное перемещение резцедержателя по осям X и Z приводит к желаемой операции обработки.

Стойки инструментов, используемые на токарных станках по металлу, могут иметь четыре конфигурации: один винт, открытая сторона, четыре болта и четырехсторонняя стойка инструмента.

Одновинтовые и открытые боковые стойки могут удерживать один режущий инструмент. Тем не менее, открытая боковая резцедержатель способна создавать сравнительно большие силы резания.

Инструментальная стойка с четырьмя болтами может удерживать два режущих инструмента и идеально подходит для создания больших усилий резания.

Принимая во внимание, что четырехсторонний резцедержатель может удерживать четыре режущих инструмента, каждый из которых закреплен двумя болтами, что делает его идеальным для тяжелых операций обработки.

Кроме того, некоторые токарные станки, такие как многоцелевые токарные станки, могут иметь специальные стойки для инструментов, которые могут удерживать несколько режущих инструментов для различных токарных операций.

Фартук

Фартук — важный элемент, обеспечивающий возможность установки автоматической подачи во время операции механической обработки.

Расположен на каретке токарного станка и соединен с подающим стержнем для облегчения его автоматического перемещения.

Ходовой винт

Ходовой винт представляет собой длинный приводной вал с нарезанной на нем крестообразной резьбой.

Облегчает продольное перемещение каретки, аналогично подающему стержню, но служит для установки автоматической подачи режущего инструмента.

Эта настройка автоматической подачи обычно используется для нарезания резьбы и чистового точения, где требуется равномерная и точная подача режущего инструмента.

Маховик

Маховик токарного станка

Маховик используется для позиционирования различных элементов токарного станка. Каждый элемент имеет специальный маховик, который можно вращать, чтобы установить его точное положение для операции обработки.

Типичные токарные станки состоят из трех ручных колес, каждое из которых управляет движением каретки, задней бабки и режущего инструмента.

Система СОЖ

Система СОЖ токарного станка

Обработка металлических заготовок требует больших сил резания, которые выделяют тепло от трения, поэтому токарным станкам по металлу требуется система СОЖ для предотвращения повреждения инструмента или заготовки.

Система СОЖ состоит из резервуара для хранения смазочно-охлаждающей жидкости, насоса для подачи смазочно-охлаждающей жидкости в зону обработки и напорного шланга, расположенного непосредственно над зоной резания.

Эта смазочно-охлаждающая жидкость служит для смазки и действует как охлаждающая среда, отводя тепло от точки контакта.

Задняя бабка

Задняя бабка — еще одна важная часть токарного станка, расположенная на правом конце станины.

Обеспечивает поддержку переднего конца вращающейся заготовки в процессе обработки.

Как и каретка, может скользить по направляющим и фиксироваться в нужном положении.

Это движение вдоль станины станка позволяет задней бабке поддерживать заготовки переменной длины.

Кроме того, задняя бабка также может использоваться для установки режущих инструментов для таких операций, как сверление, растачивание, развертывание и т. д.

Револьверная головка

Револьверная головка токарного станка

Револьверная головка представляет собой модифицированную заднюю бабку, которая обычно используется в револьверных токарных станках и токарных станках с токарным станком. .

Как правило, он имеет шестигранную форму и может вмещать шесть режущих инструментов. Револьверную головку можно поворачивать для доступа к различным режущим инструментам во время процесса обработки, тем самым повышая производительность токарного станка.

Револьверные головки также можно найти в токарных станках с ЧПУ, таких как швейцарские токарные станки, где для процесса обработки требуется несколько режущих инструментов.

Ноги

Ноги токарного станка обычно имеют чугунную конструкцию, которая придает им прочность и жесткость, чтобы выдерживать весь вес токарного станка.

Ножки токарного станка рекомендуется крепить к полу цеха путем заделки их в фундамент или с помощью крепежных элементов, таких как болты.

Помогает свести к минимуму вибрации и улучшить качество обработки токарного станка.

Однако настольные токарные станки не имеют ножек и устанавливаются на столе.

Детали токарного станка с ЧПУ

Детали токарного станка с ЧПУ (Источник: Kent USA)

Конструкция токарного станка с ЧПУ аналогична ручным токарным станкам по металлу с некоторыми модификациями, которые повышают его производительность и обеспечивают возможность автоматизации процесса обработки.

Серводвигатель

Токарные станки с ЧПУ обычно состоят из серводвигателя вместо двигателя постоянного тока для привода шпинделя.

Серводвигатели обеспечивают лучшее управление скоростью и готовы к автоматизации.

Эти двигатели работают в системе с замкнутым контуром, где они могут обнаруживать и устранять ошибки в работе двигателя без необходимости вмешательства человека, что делает его идеальным для токарных станков с ЧПУ.

Однако серводвигатели являются дорогостоящими по сравнению с другими двигателями, используемыми в станках с ЧПУ.

Гидравлический патрон

Основной целью токарных станков с ЧПУ является обеспечение быстрой обработки с высокой точностью и эффективностью.

Гидравлические патроны по сравнению с ручными кулачковыми патронами легче выравнивать, поскольку они могут автоматически зажимать заготовку под действием гидравлической жидкости.

Обычно на токарных станках с ЧПУ используются 3-кулачковые гидравлические патроны с внутренним диаметром (ID) и внешним диаметром (OD).

Инструментальная револьверная головка

Инструментальная револьверная головка токарного станка с ЧПУ (Источник: CMZ)

Инструментальная револьверная головка токарного станка с ЧПУ содержит несколько режущих инструментов, которые используются во время операции обработки.

Каждая позиция инструмента в револьверной головке пронумерована и может автоматически индексироваться в соответствии с программой обработки.

Револьверные головки доступны в различных формах и размерах в зависимости от количества инструментов, которые они могут удерживать.

Блок управления станком (MCU)

Токарные станки с ЧПУ состоят из блока управления, который принимает G-код от компьютера и преобразует его в электрические сигналы для управления различными элементами токарного станка.

Блок управления токарным станком состоит из контроллера, входных переключателей и экрана для установки и контроля параметров обработки.

MCU токарных станков работает со специальным программным обеспечением для управления ЧПУ, таким как FANUC, Hass, Siemens, Hydro-Dyne и Mitsubishi.

Ножные педали

Ножные педали для токарного станка с ЧПУ (Haas CNC)

Ножные педали или ножные органы управления на токарном станке с ЧПУ позволяют оператору ЧПУ управлять некоторыми функциями с помощью ног.

Как правило, левая педаль управляет зажимом и разжимом зажимного приспособления, а правая педаль управляет задней бабкой.

Части токарного станка по дереву

Части токарного станка по дереву (Источник: Powermatic)

Токарные станки по дереву обычно меньше по размеру, но имеют аналогичную конструкцию токарных станков по металлу, с той лишь разницей, что станок токарного станка.

Режущий инструмент, используемый в токарных станках по дереву, представляет собой ручной инструмент, который оператор может свободно перемещать, чтобы вырезать желаемую форму из деревянного ложа.

Это устраняет необходимость в различных элементах, таких как резцедержатель, каретка, подающий стержень и т. д., которые удерживают режущий инструмент и облегчают перемещение инструмента по разным осям токарного станка.

Токарные станки по дереву состоят из подручника, который используется для поддержки режущего инструмента во время операции обработки.

Подручник состоит из различных элементов, таких как банджо, банджо-замок и замок подручника, которые помогают в точном позиционировании режущего инструмента для эффективной обработки дерева.

Банджо

Банджо является основанием подручника. Он состоит из O-образной зажимной гайки, которая входит в направляющую и облегчает ее перемещение по станине станка.

Замок банджо

Замок банджо — это рычаг, который используется для блокировки банджо в его положении.

После перемещения банджо в нужное место вдоль направляющих можно задействовать замок банджо, чтобы надежно удерживать подручник во время обработки.

Подручник Замок

Подручник токарного станка по дереву обычно имеет плоскую геометрию, позволяющую размещать режущий инструмент перпендикулярно заготовке.

Однако, чтобы поместить режущий инструмент под углом, вы можете отключить фиксатор подручника, установить желаемую ориентацию подручника, а затем снова включить фиксатор подручника, чтобы зафиксировать его в этом положении.

Устройство крепления заготовки

Варианты крепления заготовки на токарном станке по дереву

Токарные станки по дереву обычно используют шпиндель или планшайбу для установки заготовки.

Цилиндр шпинделя представляет собой удлинение вала шпинделя с острым профилем, которое врезается в заготовку и прочно удерживает ее между передней и задней бабками.

Планшайба представляет собой металлическую пластину, удерживающую деревянную заготовку с помощью крепежных элементов, таких как винты.

Кроме того, токарные станки по дереву могут также состоять из кулачковых патронов или цанг для установки заготовки.

Часто задаваемые вопросы (FAQ)

Что означает «качание над станиной» в токарных станках?

Поворот над станиной (SOB) токарного станка означает максимальный диаметр заготовки, которую можно обработать на этом токарном станке. Обычно оно равно удвоенному расстоянию между верхом станины и центром шпинделя.

Что такое «расстояние между центрами»?

Расстояние между центрами (DBC) — это расстояние между задней и передней бабками токарного станка.
