Назначение

Для присоединения и ответвления одножильных проводников из меди и алюминия или многожильного медного провода с наконечником в электрических цепях переменного тока с частотой 50 Гц напряжением до 380 В.

Применение

Установленная под углом плоская пружина надежно удерживает проводник, просто вставленный в зажим.

Особенности

Надёжная защита от случайного прикосновения к токоведущим частям соединения.
Гарантированная надёжность контактов, исключающая короткое замыкание и разогрев в точке соединения.
Обеспечивает безопасность и порядок в распределительной коробке.
Контактная паста позволяет одновременное подключение алюминиевых и медных проводов и снимает оксидную пленку с алюминиевых проводов.
Монтаж не требует инструментов.
Клеммы упакованы в фирменную коробку со штрихкодом.
Яркая удобная фирменная упаковка оптимальна при реализации через розничные сети (артикулы: SQ0517-0121, SQ0517-0122, SQ0517-0124, SQ0517-0125, SQ0517-0126, SQ0517-0127).

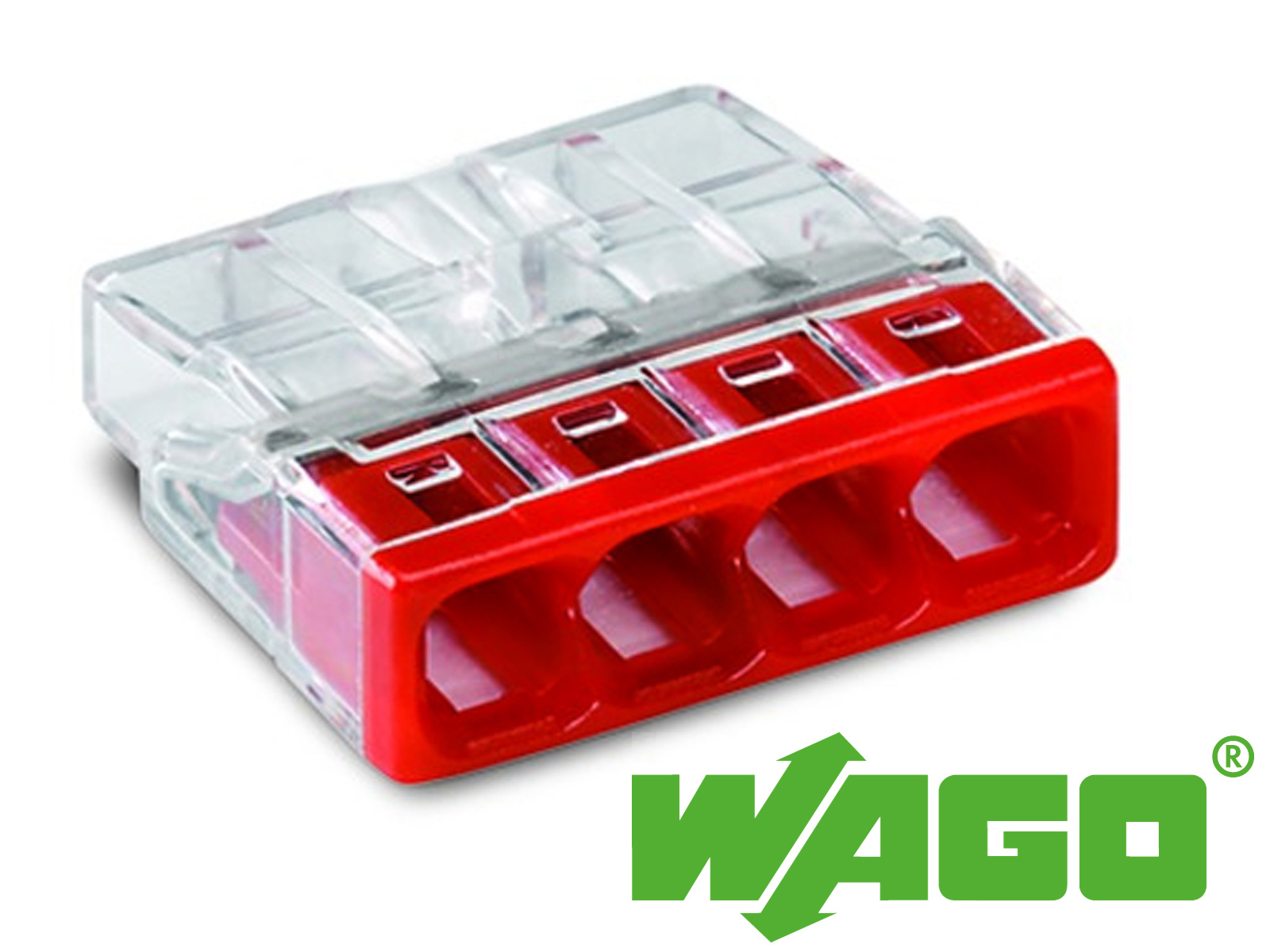

Преимущества и отличия от клемм быстрого монтажа КБМ серии 773:

Уменьшение габаритных размеров корпуса по сравнению с предыдущей серией, что позволяет экономить больше места в пространстве монтажной коробки.

Прозрачный корпус позволяют контролировать глубину захода жилы.
Яркая цветовая палитра каждой клеммы позволяет правильно и быстро идентифицировать их при монтаже.
Расширение клемм КБМ серии 2273 клеммами с линейным исполнением контактов:

Линейное расположение контактной группы позволяет экономить место в монтажной коробке, а также осуществлять более быстрый и удобный монтаж.

Клемма соединительная для осветительных приборов 1-2.5мм.кв (100шт) (224-114)

Код товара 898456

Артикул 224-114

Производитель WAGO

Страна Германия

Наименование

Упаковки 100 шт

Сертификат RU C-DE.AM02.B00063-19

Тип изделия Клемма

Номинальный ток,А 24

Номинальное напряжение, В 400

Цвет Черный

Высота, мм 15. 5

Длина, мм 20.5

Ширина, мм 9.5

Количество контактов 1

Напряжение, В 380

Все характеристики

Характеристики

Код товара 898456

Артикул 224-114

Производитель WAGO

Страна Германия

Наименование

Упаковки 100 шт

Сертификат RU C-DE.

AM02.B00063-19

Тип изделия Клемма

Номинальный ток,А 24

Номинальное напряжение, В 400

Цвет Черный

Высота, мм 15.5

Длина, мм 20.5

Ширина, мм 9.5

Количество контактов 1

Напряжение, В 380

Все характеристики

Всегда поможем:
Центр поддержки
и продаж

Скидки до 10% +
баллы до 10%

Доставка по городу
от 150 р.

Получение в 150
пунктах выдачи

Соединительные электрические колодки: разновидности клеммников для проводов

Те, кто ремонтирует проводку дома самостоятельно, не раз сталкивался с такой проблемой, как соединение проводов. Сегодня существует немало методов для этого от знакомого всем дедовского способа скрутки до современных электрических соединительных колодок. Вне зависимости от вида работ — ремонт сети или подключение новых элементов (розетка, выключатель и т. д) — соединение должно быть надежным, ведь от этого зависит безопасность жилища.

Способы соединения проводов

Существует множество методов соединения проводников.

Самые основные:

механическая скрутка;
коммутация с помощью пайки;
использование клеммных колодок для соединения проводников.

Абсолютно любое присоединение должно соответствовать ряду требований, с помощью которых обеспечивается его прочность и безопасность. Некоторые из них:

механическая прочность;
стабильные свойства в течение всего периода службы;
доступное расположение, чтобы можно было добраться к ним для проверки целостности и ремонта;
электрическое сопротивление должно быть не более чем 1,2 от значения сопротивления всего проводника.

Метод скрутки проводов сегодня уже не предусмотрен правилами устройства электрических установок, но до сих пор широко применяется на практике, особенно в старых домах. Сейчас на смену этому способу пришло соединение с помощью изолирующих зажимов, которые представлены в виде пластмассовых колпачков со стальной пружиной внутри. Такой колпачок нужно навинчивать на жгут из проводов, образуя прочный контакт между ними. Этот способ соединения используется для проводов из одинаковых материалов.

Пайка или сварочные работы являются очень трудоемким процессом, требующим достаточной квалификации мастера и специального оборудования. Зачастую этот метод используется при монтировании электрических систем со слабым током. Кроме этого, способ относится к неразъемным соединениям, используется для однородных материалов.

Соединительные клеммы позволяют избегать прямого контакта различных материалов между собой, например, алюминия и меди. Соприкосновение этих материалов способно вызвать электрическую коррозию, вследствие которой соединение будет быстро окисляться.

Разновидности клеммников

Зачастую соединительные клеммы для проводов изготавливают из латуни. В основном стандартная сборка состоит из двух штук, но бывают виды с большим количеством. Более дорогие варианты зажимов заполняются специальным гелем, который предотвращает коррозию соединяемых проводов. Эти приспособления различаются по диаметру проводников, допустимому напряжению и току.

Сегодня существует 3 вида электрических колодок:

ножевые;
винтовые;
пружинные.

Клеммы Legrand

Это разновидность винтовых клемм для электрических проводов различных диаметров и материалов. Следует отметить, что такой тип клемм не используется для соединения многопроволочных проводников. Исключением являются проводники, которые обжимаются специальным наконечником из латуни. Винтовыми зажимами нежелательно коммутировать алюминиевые провода.

Это обусловлено низкой прочностью последних, ведь алюминий легко продавить прижимающим винтом до повреждения структуры металла.

Известным производителем винтовых соединительных клемм является фирма Legrand. Приспособления изготавливаются из латуни, затем покрываются слоем никеля. Благодаря этому достигается надежный контакт присоединения и высокие свойства проведения тока. В качестве изолирующего материала используется полипропилен, с которым можно работать при температуре от -20 до +100 градусов. Кроме этого, материал устойчив к действию открытого огня.

Популярность соединительных систем Legrand объясняется рядом характеристик, которые отличают клеммы этой фирмы от других. Основные особенности:

высокопрочные соединения;
широкий размерный ряд;
возможность работы не только со слаботочными, но и с силовыми цепями;
разнообразные цветовые гаммы, которые позволяют обеспечить различие проводов разного назначения;
многоступенчатая система тестирования готовой продукции, которая обеспечивает соответствие всем необходимым параметрам.

Надежность и долговечность клеммы для проводов можно обеспечить только при должной эксплуатации и монтаже. Основные советы специалистов при монтаже электрической колодки:

медный и алюминиевый провода не должны соприкасаться внутри клеммы;
при проведении соединения с помощью системы Legrand нужно избегать механических напряжений, которые могут вызвать ослабление контакта;
необходимо ежегодно просматривать провода и подтягивать винты до нужного напряжения.

Перед началом крепления нужно зачистить изоляционную обмотку провода на ту длину, которая равна половине размера металлической шины. Затем при помощи отвертки вывинтить прижимной винт и установить провод в отверстие клеммы. После этого затянуть прижимное устройство с усилием, чтобы обеспечить надежный контакт провода с шиной.

Компания выпускает клеммы блоками по 12 штук. Они способны выдержать напряжение в 380 вольт. Эти параметры зависят от сечения проводов. Требуемое количество легко отделить от общего блока при помощи ножа.

Самозажимные устройства

Фирма Wago выпускает такие типы соединений, которые не нужно ежегодно обслуживать, как предыдущий вариант. С помощью пружинных клемм без винтов можно коммутировать провода различных диаметров. Такие соединения обладают преимуществами по отношению к другим видам. Некоторые из них:

устойчивы к вибрациям;
пружина дает постоянное давление на провода, компенсируя их деформацию и обеспечивая непрерывное электрическое сопротивление;
простой монтаж, не требующий специальных инструментов;
возможность многоразовых подключений без повреждений токопроводящих жил.

Клеммники для проводов компании Wago изготовлены из меди, которая обработана посредством лужения. Некоторые виды заполняются антикоррозийной смазкой.

Провод зажимается плоской пружиной, изготовленной из стали и покрытой сплавом хрома и никеля. Изоляционный корпус изготовлен из поликарбоната. Этот материал обладает широким температурным диапазоном, химической стойкостью к атмосферному действию и агрессивным материалам. Существует несколько вариантов конструкций:

Push Wire — этот тип применяют для неразъемных соединений. Жесткая пружина не дает извлечь провод, не повредив его.
Cage Clamp применяются для многоразовых соединений. С его помощью можно коммутировать даже очень гибкие проводники.

Перед монтажом электрической колодки нужно зачистить изоляционную обмотку проводника на 10−13 мм. Затем плоскогубцами установить проводник в клеммник. После проведения манипуляции визуально проверить глубину установки провода.

Приспособления ножевого типа

Соединение проводников ножевыми клеммниками применяется тогда, когда нормативами предусмотрен монтаж цепочки с помощью неразрывной токопроводящей жилы. Зачастую такие требования относятся к цепи зануления.

Монтаж такой коммутационной системы осуществляется без зачистки проводников от изоляционной обмотки. Для этого нужно вставить провода в устройство и обжать их. Ножевидные контакты прорезают изоляционную обмотку, обеспечивая надежный контакт. Соединительные колодки такого типа выпускают фирмы Legrand, Klemsan. Они рассчитаны на напряжение в 220 В. Максимальный ток варьируется в зависимости от сечения проводников.

Советы опытных электриков

Хороший контакт присоединения зависит не только от качества клеммников, но и от подготовительных этапов. Некоторые из них:

Зачищать провода нужно специальными инструментами. Это необходимо для того, чтобы не повредить токопроводящую жилу.
С поверхности проводников необходимо обязательно снимать оксидные пленки.
Чтобы обжать многопроволочные проводники, необходимо как можно более точно подобрать гильзу.
Заводить проводник в клеммник нужно как можно глубже, практически до начала изоляционной обмотки.
Методом вытягивания проводника нужно проверить прочность коммутации.
Нужно иметь запас провода, чтобы исключить механические нагрузки на клеммы.
В распределительной коробке соединения должны располагаться как можно дальше друг от друга. Это необходимо для того, чтобы минимизировать вероятность короткого замыкания при чрезмерном нагреве.

Соединение проводов — одна из самых простых операций во время монтажа электросетей. Следует отметить, что от качественного выполнения процедуры зависит полноценное функционирование сети. Надежное соединение способно обеспечить стабильные характеристики сети, которые оказывают влияние на беспрерывную работу электроприборов.

Клеммники на дин рейку — секреты сборки, ошибки и правила подключения. Винтовые клеммные зажимы.

Такой казалось бы простой и всем знакомый механизм распределительных щитов как клеммник, при более детальном изучении раскрывает в себе множество нюансов и особенностей.

Не все знают о них, а многие даже и не догадываются, продолжая считать, что это всего лишь два винтовых зажима в изолированном корпусе.

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двух, трех, четырехпроводными

С одной клеммы и одного посадочного места в щитке можно сразу подключить два контакта на кнопке или подать через нее и фазу и ноль.

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Обычно цвет проходной клеммы нейтральный – серый.

Однако можно встретить и модели синей и желто-зеленой расцветки. Синие применяются для подключения нулевых рабочих проводов. Желто-зеленые — для защитных заземляющих проводников.

Желто-зеленая клемма имеет отдельный каталожный номер и особое устройство.

Дело тут не только в расцветке. Ее зажим автоматически подключает к дин рейке ту цепь, которую вы сажаете под винты.

Для этого после монтажа, нужно подтянуть центральный болтик. Тем самым снизу механизм крепежа распирается и зацепляется своими металлическими частями за ободки рейки. Это обеспечивает достаточно надежный контакт.

Поэтому будьте внимательны, такими клеммами нельзя подключать фазные провода, иначе вся din рейка у вас окажется под напряжением.

Есть конечно и другие разноцветные модели – желтые, оранжевые, бежевые и т.п.

Но они не несут какой-то функциональной особенности, а выпускаются для удобства сборки и комплектации электрощита.

Вы получаете наглядное расключение фаз, тех или иных силовых цепей или цепей управления.

Сборка клеммника

Клеммники редко используют для подключения одиночных проводников, как правило это несколько фаз или цепей проходящих через одну общую сборку.

Однако эту сборку предварительно нужно правильно собрать из отдельных элементов. И здесь как раз таки есть свои нюансы и особенности, о которых не все знают.

Установка клеммы на Din-рейку операция простая, не требующая особых навыков. Но даже в этом деле можно совершить ошибку.

Запомните, клеммник всегда цепляется своим выступом именно сверху динрейки и защелкивается снизу.

При этом динрейки тоже бывают разные. Стандартная идет шириной 35мм.

Встречаются более мелкие или наоборот глубокие. Отдельные производители могут иметь в ассортименте целый модельный ряд.

Разновидности din-реек и их размеры:

Омега 3FC1FG1G1FOmega 3Omega 3AFOmega 3AC1

Поэтому если у вас клеммник почему-то не защелкивается и не встает нормально на свое место, дело скорее всего в неправильно подобранном основании крепежа.

Кстати, хорошие качественные модели имеют в своей конструкции несколько вариантов крепежа, под разные виды din реек.

После защелкивания, некоторые виды клемм могут помимо основания еще сцепляться друг с другом. Ярко выражено это у производителя ABB.

Вы даже изначально может их собрать на весу, а уже потом группой защелкнуть на подготовленную площадку.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Фиксатор или стопор клемм

После установки клеммы на рейку ее обязательно нужно зафиксировать на своем месте. В противном случае при затяжке винтов, клеммы будут разъезжаться во все стороны.

В этом деле вам потребуется концевой стопор, держатель или фиксатор, смотря кто как его называет. Таких торцевых фиксаторов на одну сборку нужно минимум 2 шт.

Если клеммников в щите на одной линейке много, такие стопоры можно использовать в качестве разделителей. Чем труднее защелкивается такой фиксатор, тем надежнее он выполняет свою функцию.

Для того, чтобы снять концевой стопор или саму клемму и не повредить ее при этом, аккуратно вставляете в верхнюю часть отвертку, приподнимаете изделие и вытаскиваете его без излома отдельных пластмассовых частей.

Торцевые фиксаторы даже одной фирмы могут выпускаться различных видов:

самозащелкивающиеся

под отвертку (BAM от ABB)

Винтовые перемычки

После сборки и фиксации клеммника, перед непосредственным подключением проводов, бывает необходимо объединить несколько клемм в одно целое.

Например, вам необходимо много отходящих проводов подключить к одной цепи или фазе. Не нужно в этом деле использовать самодельные кусочки проволоки, типа шунтов.

Для этого применяются винтовые перемычки. Они могут содержать в себе разное количество цепей объединяющих от 2-х до 10-ти полюсов. Заказывать лучше сразу под десять.

Потом в процессе работы отрежете нужное количество ножницами по металлу. Только предварительно скрутите соседние винтики. Если будете резать в сборе, перемычка погнется.

Объединение происходит очень быстро. Просто опускаете в специальный канал посередине клеммы (там где пустое место) перемычку, и после затяжки винтов все прекрасно держится.

Выпускаются как изолированные, так и не изолированные перемычки.

Если вы шунтируете в ряд несколько клемм, и при этом у вас на клеммнике собраны провода разных цепей и фаз, клеммы в середине колодки лучше всего отделять друг от друга.

Для этого понадобится рассмотренный выше торцевой изолятор. Только монтируется он не с самого края, а внутри всей сборки.

На силовых моделях применяют специальные разделители цепей SCFD. Отличаются они от заглушек большей шириной.

То, какие торцевые фиксаторы, изоляторы, перемычки подходят для той или иной модели, в большей степени определяется сечением проводов на которое рассчитаны клеммы.

Если вы к клемме на 2,5мм2 заказали перемычку на 4мм2, она у вас не подойдет ни по шагу, ни по размеру.

Обратите внимание, что на некоторых токовых клеммниках из-за наличия внутри специального размыкателя, установить стандартные перемычки уже не получится.

Придется воспользоваться другими видами, наподобие гребенчатой шинки, которая многим знакома по модульным автоматам.

Однако есть варианты токовых клемм и под внутренние шунты, но уже немного другой формы.

Самое главное что нужно помнить про такие перемычки – они рассчитаны на определенный ток, равный току самой клеммы.

Поэтому при сборке нескольких клемм вместе, следите чтобы суммарный ток, проходящий через этот шунт, не превышал его номинального значения!

Маркировка клемм

В клеммнике собранном из большого числа наборных элементов, без соответствующих надписей и обозначений, очень не просто найти тот или иной разъем.

Это неудобно как на первоначальном этапе при монтаже проводников, так и при эксплуатации уже готового щита. Чтобы не запутаться куда какой проводник подключен, применяют специальную маркировку клеммных модулей.

При этом производители в разных пакетиках комплектуют разные цифры. Будьте внимательны при покупке. В одном могут идти цифры только от 1 до 10, а в другом от 11 до 20.

У каждого пакета свой номенклатурный номер и своя позиция в каталоге. Существует также универсальная маркировка вообще без цифр.

Все необходимые надписи на них делаются самостоятельно при помощи маркера. Вместо цифр можно подобрать также буквы L1, L2, L3, N, PE и т.д.

Но и на этом обозначение клеммника не заканчивается. Каждая большая сборка может иметь свое название, чтобы посторонний человек свободно ориентировался в схемах.

Для этого существует еще одна комплектующая деталь – держатели маркировки клеммных коробок. Вставляются он в те самые стопоры или фиксаторы, которые имеют универсальное применение.

Есть кстати виды стопоров, которые уже изначально в своей конструкции имеют такую площадку.
Пломбировка клемм
Когда вы собрали всю клеммную колодку, подключили провода, энергоснабжающая организация может потребовать закрыть под пломбу все токоведующие части, дабы в последствии не было возможности внести изменения в схему учета.
Для этого применяются пластиковые прозрачные боксы. В крепежных местах, где стягиваются ”барашки” или гаечки, имеются прорези под леску или проволоку от пломбы.
Как правильно выбрать и заказать
Подводя итог всему вышеизложенному стоит обратить внимание, что для каждого вида и производителя клемм, существуют строго свои комплектующие – торцевые изоляторы, заглушки. И не смотря на всю внешнюю схожесть, запчасти от Phoenix Contact (Феникс Контакт) или Klemsan, зачастую не подойдут к ABB, и наоборот.
Про клеммники ИЭК ЗВИ, ЗНИ даже и упоминать не стоит.
Поэтому при сборке больших электрощитовых, старайтесь использовать продукцию одного производителя. А при заказе этих запчастей, всегда ориентируйтесь не на схожие названия, а только на артикулы и номенклатурные номера.
Именно в этом случае вам доставят то, что необходимо, а не что-нибудь похожее, но совершенно не подходящее по размерам или креплениям.
Каталог клемм ABB — скачать.
Каталог клемм Klemsan — скачать.
Каталог клемм Феникс контакт — скачать.
Статьи по теме
разновидности, плюсы и минусы, в щиток
На чтение 9 мин Просмотров 370 Опубликовано 06.08.2019 Обновлено 17.07.2019
Способ соединения кабелей электрической проводки зависит от требований эксплуатации, обеспечивающих безопасность коммуникаций. Основные методы – сварка, механическая скрутка, установка клеммников. Использование клеммных колодок — простой и надежный способ соединения проводов любого типа. Зажимы для проводов ускоряют монтаж, позволяют обновить соединение. Их применение обеспечивает надежность электромонтажа, выполненного самостоятельно, без привлечения электрика.
Основные требования к клеммникам для соединения проводов
Различные виды клемм
Электроустановочные изделия изготавливаются по специальным стандартам и нормам. К клеммным соединителям предъявляется несколько требований:
Устойчивость к высокой температуре и горению. Для корпуса используются материалы, самозатухающие при возгорании. Рекомендуется полиамид, его применяют компании WAGO и Legrand.
Надежная и быстрая фиксация контактов. Рекомендуется оставлять достаточную длину кабеля для коммуникации, чтобы не возникало натяжение.
Свойства зажимов не должны изменяться на протяжении периода эксплуатации.
Размер контактных пластин должен предотвращать соприкосновение жил из разных материалов. Для обеспечения низкого сопротивления медные и латунные части покрываются специальной пастой.
Информация об основных характеристиках устройства наносится на корпус изделия.
Одно из существенных требований – защита от случайного доступа.
Преимущества и недостатки коммутации клеммами
При помощи клемм можно соединять медные с алюминиевыми проводами
Для подключения силового кабеля на улице или в доме самым простым вариантом является применение соединительных клемм для поводов. Основные преимущества метода:
конструктивное разнообразие соединителей;
возможность демонтажа и ремонта;
простота, скорость и доступность установки;
электробезопасность, корпус из диэлектрика предохраняет от поражения током;
устойчивость к механической нагрузке и вибрации;
возможность коммутации металлических проводников разного сечения и материала.
Недостатки:
выделение дополнительного места в щитках и распределительных коробках;
высокая стоимость при масштабных работах.
Зажимы электрические долговечны и надежны, для их установки достаточно иметь отвертку.
Как правильно выбрать клеммы для проводов
Перед покупкой соединительных клемм для проводов необходимо изучить силовой кабель. Понадобится следующая информация:
сечение;
количество жил;
материал проводника.
Важный критерий – номинальный ток. Эта характеристика указывается производителем. Если она будет недостаточной, соединитель начнет греться и плавиться. Имеет значение материал корпуса. Для бытовых приборов, розеток и выключателей подойдут изделия из полипропилена и полиамида. В силовых шинах рекомендуется устанавливать устройства из керамики. Последний критерий размер клеммы. Она должна быть компактной, чтобы поместиться в ограниченном пространстве.
Виды электрических соединительных колодок
Устройства для коммутирования проводки выбирают в зависимости от назначения. Среди множества моделей подбирается оптимальный вариант. Существует несколько способов фиксации проводников в колодках.
Пружинные
Устройство пружинной клеммы
Распространенный вариант изделий пружинного типа – самозажимные клеммы. Они бывают одноразовые и многоразовые. В первом случае после закрепления провод нельзя вытащить без существенных повреждений. В многоразовых моделях он освобождается с помощью рычага. Плюсы способа:
для монтажа не требуется опыта и инструментов;
зачищенный конец провода фиксируется пружиной после вставления в паз;
соединение надежное и долговечное.
Подпружиненные контактные пластины из меди без повреждений фиксируют многожильные провода. Качество соединения проводки не зависит от профессионализма мастера. Даже новичок без труда справится с самозажимным механизмом. Лидером в производстве устройств с автоматическим зажимом контактов является немецкая компания WAGO. Минусом считается высокая стоимость изделий.
Винтовые
Винтовая клемма
Винтовые соединители удерживают провод на контактной площадке с помощью давления винта. Металлический зажим помещен в пластмассовый корпус. Преимущества коммутаторов:
возможность использовать многократно;
колодка состоит из множества частей;
монтаж осуществляется одной отверткой.
Недостатки винтовых колодок:
чувствительность к вибрации;
не рекомендуется для алюминиевого кабеля;
требуется регулярное обслуживание (затягивание винтов).
Винтовой тип клеммников не подходит для многожильных проводов. Он рекомендуется для одножильного медного кабеля. При закручивании винтов требуется определенное усилие, чтобы выполнить коммутацию правильно, необходим опыт. Известные производители винтовых коммутаторов — Legrand и Wiedmuller.
Ножевого типа
Клемма ножевого типа
Коммутаторы ножевого типа устанавливаются в цепях системы зануления. Они рекомендуются на участках, где провод не разрезают по требованиям безопасности. Их особенность – отсутствие необходимости снимать изоляцию с контакта. Провод вставляется в клеммник, где специальный нож прорезает оплетку и надежно фиксирует жилу. Такой тип соединителей имеет свои преимущества:
ускоряется монтаж;
компактные габариты;
не требуются профессиональные навыки для установки.
Ножевые клеммники не используются для силовых цепей, чаще всего их применяют для подключения аудиотехники.
Клеммы на пластиковых колодках
Колодки используются для соединения двух проводов. Они бывают с различным диаметром отверстия для токопроводящей жилы. Устройства позволяют соединять кабели с одной или несколькими жилами, проводники различного сечения. Конструкция колодок исключает процессы окисления при коммутации проводов из меди и алюминия. Некоторые модели заполняются пастой, препятствующей коррозии. Специальная выемка в пластике предотвращает давление на жилу при закручивании винта. Прозрачный корпус изделий дает возможность оценить состояние контактов.
Клеммы для соединения проводов
Кольцевая клемма
К распространенным конструкциям обжимных клемм для проводки относятся:
Кольцевые – зажимы круглой формы характеризуются наиболее надежным контактом за счет большой площади соприкосновения. Они рекомендуются для слаботочных и силовых сетей. Изделия представляют собой металлическое кольцо и хвостовик. Клеммы изготавливают из меди или алюминия. Размеры изделий представлены в диапазоне 3-27 мм.
Штыревые – разъемные детали, состоящие из двух частей – вилки и розетки. Это изолированные устройства, цвет которых указывает на мощность клеммника. Детали соединения маркируются символами «A» и «B».
Вилочные – клеммы вилочного типа предназначены для винтового монтажа. Их используют во вторичных и силовых схемах. Материалом для изделий служит алюминий, латунь и различные медные сплавы. Конструктивно зажимы представляют вилку с двумя зубцами, с изоляцией или без нее. Подходят для проводов, не превышающих в диаметре 6 мм.
Ножевые – распространенный вариант для многожильных проводов небольшого сечения. Клеммы применяются для бытовых приборов – утюги, холодильники. Конструкция изделий парная «папа и мама». Расцветка изоляции зависит от мощности, максимальный параметр 5 кВт.
Использование клемм — самый простой и экономный вариант коммутации электропроводов.
Зажимы для ответвлений типа «орех»
Орех для соединения проводов
Зажим для ответвления магистрального ответвления без разделения состоит из пластикового корпуса и металлических пластин с болтами. На плашках имеется пазы для контактов. При выборе модели учитывают сечение магистрального провода и ответвления. Такой соединитель можно использовать для коммутации проводов из алюминия и меди. Между двумя плашками находится разделительная пластина из латуни.
Для распределительных коробок
В распределительную коробку заводят провода всех подключаемых устройств. Клеммники для распаячных коробок предназначены для разветвления электропроводки. Их корпус изготавливают из поликарбоната, а контактную площадку из меди. Фиксация осуществляется пружинным механизмом.
С предохранителем
Устройства имеют в конструкции дополнительный элемент – плавкий предохранитель. Клеммы получаются увеличенного размера. Они устанавливаются в сетях постоянного и переменного тока. Сфера применения – коммутация электроприборов без встроенных предохранителей и установка в щиток на DIN рейку.
Какие клеммы для коммутации проводов лучше использовать
Таблица соотношения сечения провода и мощности тока
Подобрать подходящие клеммы для соединения провода помогут простые правила:
Ориентироваться на технические параметры клеммных блоков. К основным характеристикам относится номинальный ток и диаметр проводника. Маркировка наносится на корпус изделий.
При необходимости соединения проводников из разных металлов выбирают колодку со специальным наполнителем. Паста предотвращает процессы окисления при коммутации алюминия и меди.
Выбирать изделия из материала, подходящего к условиям эксплуатации.
При выборе соединителей играет роль качество материалов и сборки, лучше отдавать предпочтение известным производителям. Низкосортный клеммник для проводов из Китая может стать причиной короткого замыкания или пожара.
Обзор производителей электроустановочных устройств
От качества изделий, которыми приходится пользоваться при монтаже проводки, зависит пожарная безопасность. Продукция неизвестных фирм может изготавливаться из дешевых заменителей латуни и качественного пластика. Известные производители электрооборудования предлагают надежные клеммные соединения.
ABB
Клемма винтовая M35/16 35 мм.кв (5124R0700) ABB
Группа компаний ABB – лидер в производстве электрооборудования высокого класса. Ее ассортимент позволяет подобрать изделия для любого вида работ. Бренд предлагает клеммники для проводов основных типов соединения: пружинные, винтовые, втычные, системы с прорезанием изоляции и т. д. Плюсы изделий:
отличное качество;
разнообразие моделей;
инновационные разработки;
надежность.
Уникальным товаром производителя являются тестовые блоки Essailec и клеммные блоки ADO System.
WAGO
Клеммник для проводов Wago 5 разъемов
Продукция немецкой фирмы WAGO завоевала популярность благодаря надежности и простоте использования. Наибольшую популярность получили пружинные самозажимные клеммники. С их помощью без повреждений фиксируют мягкие многожильные и одножильные кабели различного диаметра. Плюсы изделий:
устойчивость к вибрации;
скорость соединения контактов;
постоянное давление исключает деформацию жилы;
возможен доступ измерительных инструментов при ремонте.
Надежность конструкции обеспечивает стальная пружина и корпус из полиамида. Компания предлагает зажимы для разъемной и неразъемной коммуникации. Они подходят для проводов сечением до 4 кв. мм.
Legrand
Проходная клемма с винтовым зажимом Legrand Viking 3
Бренд Legrand заслужил уважение и признание на рынке товаров электрической инфраструктуры. Компания предлагает клеммные блоки с винтовыми и пружинными зажимами. Достоинства изделий:
стойкость к выдергиванию провода;
механическая прочность;
простой монтаж;
разнообразие размеров.
Контактные площадки устройств изготовлены из латуни с никелевым покрытием, улучшающим проводимость тока.
Технология соединения проводов с помощью клемм
Соединение жил
От правильной коммутации проводов зависит функционирование электрической сети и приборов. Нюансы соединения зависят от типа клеммников. При работе с самозажимными блоками WAGO серии 2273 достаточно зачистить провод от изоляции на участке 10 мм. Работа проводится осторожно, чтобы не повредить токопроводящую жилу. Конец контакта вставляют с усилием в отверстие клеммы.
Универсальные соединители серий 222 и 221 имеют рычажки для закрепления проводника. Их предварительно поднимают вверх. После вставления зачищенной жилы деталь опускают. Устройства многоразовые, легко разъединяются. Компактные клеммы зажимные для провода используют в распределительных коробках. Их размещают на расстоянии друг от друга, чтобы снизить вероятность нагрева и замыкания.
Блоки серии 224 применяют при монтаже осветительных приборов. Клеммники для соединения проводов имеют специальные отверстия для одножильных и многожильных контактов.
Соединители WAGO 773 являются одноразовыми. В отверстие вставляет кончик без изоляции и фиксируется внутренним зажимом. При необходимости его вынимают, совершая прокручивающие движения. Проверка надежности фиксации провода в соединительном устройстве выполняется легким подергиванием.
Колодки клеммные для соединения проводов, их разновидности и область применения
Введение
В процессе выполнения электропроводки каждый мастер обязательно сталкивается с таким занятием, как соединение участков проводом между собой. Самой распространенной неисправностью электропроводки является короткое замыкание. Также очень частым неприятным явлением является разрыв цепи, чаще всего он и случается в месте соединения проводов. Эти соединения производят в специализированных коробках и монтируют в плоскости стены или на ее поверхности. Зачастую внутри этих коробок находятся соединения проводов, которые ведут в сторону автоматического распределительного щитка, а также провода, которые отходят к розеткам, выключателям и светильникам. Параллельно им может быть проложен еще один провод, который связывает коробки между собой. Соединения такого рода всегда производятся строго идентично проектным схемам.
Ниже будут представлены самые распространенные виды соединений:
С помощью скрутки и дальнейшей пайки или сварки.
С помощью «орешков».
С помощью клеммных колодок.
С помощью пружинных клемм WAGO.
С помощью соединения нулевиков соединительными шинами.
С помощью болтовых соединений.
С помощью гильзовки.
Клеммники
Использование этого варианта коммутации является самым востребованным из – за минимальных затрат труда на монтаж и соответствия всем стандартам. Отдельным преимуществом является возможность соединения проводов разного сечения и материала. В наши дни рынок электрических материалов переполнен различными товарами, но данные клеммники, несомненно, являются лидерами продаж.
Виды клеммных соединений проводов
Клеммные зажимы позволяют исключить контакт проводов из различных материалов в соединении проводов. На сегодняшний день лидерами в области электрических соединений являются 3 типа клеммных колодок:
Пружинного типа.
Винтового типа.
Ножевого типа.
Колодки, в основном, изготавливают из латуни. Они состоят из сборок 2-х или более клемм. Отдельные разновидности заполняются специализированным гелем для защиты от коррозийного воздействия извне. Различаются между собой они по: диаметру соединительных жил, напряжению и силы тока.
Соединение проводов с помощью клеммных колодок
В настоящее время такой вид соединения проводов, как обычное скручивание стало уходить на задний план. Чтобы обеспечить надежный контакт в местах соединения электрической проводки, применяются специализированные соединительные клеммы, которые называются клеммные колодки. На современном рынке нашей страны представлено огромное множество таких колодок. Различаются они между собой: ценником, конструкцией и некоторыми исполнительскими особенностями.
Конструкция колодок идентичная. Она состоит из самого корпуса, внутри которого расположены специальные ячейки, а внутри этих ячеек уже расположены трубки из латуни с несколькими отверстиями под резьбу.

Сами трубки бывают разного сечения, их подбирают по диаметру, соответственно диаметру сечения самих проводов.
Применяют клеммные колодки в самых разнообразных местах. Примером может служить способ подключения обычной люстры в квартире, подключают ее к коротким проводникам, торчащих из дыры на потолке.

Данный способ часто применяют для соединения проводов, которые перебиты и расположены в стене. Зачастую таким проводникам не хватает длины для последующего соединения другим способом.
Совет от мастера: “Колодки должны располагаться непосредственно в распределительной коробке. Расположение их внутри штукатурки строго запрещено!”
Хотя данное соединение по своей надежности уступает соединению с помощью пайки, но в итоге является более удобным и требует минимальных временных затрат.
Главным преимуществом клеммных колодок является тот факт, что ими можно соединять алюминиевые и медные проводники. Чтобы исключить процесс окисления, в данном случае через зажимные винты пропускают только по одному проводу, контакт между жилами полностью исключен.
Клеммы WAGO.Особенности конструкции и отличия от других клемм.
Фирма WAGO (WAGO Kontakttechnik GmbH & Co. KG) была основана в 1951 году в Германии. Начала она свое производство с разработки и внедрении пружинных клемм, в чем сильно преуспела. До сегодняшнего дня компания занимается производством данного электрического оборудования и находит только положительные отзывы на рынке электроники и электротехники.
1973 положил начало выпуска первых малогабаритных клемм к распределительным (распаечным) коробкам. Далее эта продукция была запатентована, и производство стало наращиваться. На сегодняшний день фирма ВАГО является мировым лидером в области производства клемм на пружинах и других разъемов, необходимых для монтажа электрической проводки.

Главными плюсами пружинных клемм являются:
Высокий уровень виброустойчивости полученного соединения.
Сама точка контакта надежно зафиксирована, благодаря давлению пружины. Эта особенность позволяет исключить пластичное деформирование металла.
Клеммники для соединения проводов фирмы WAGO прошли все виды международных сертификаций электромонтажа. Их можно использовать при пере подключении проводов. Также клеммы снабжены технологическими отверстиями для подключения щупа к тонко несущей шине. Продукция не требует использования специального инструмента.
В состав клеммной группы входят как пружины, так и тонко несущие шины. Данные шины изготавливают с помощью лужения меди. Этот факт обеспечивает защиту от коррозионного воздействия и увеличивает площадь контакта жил.
Пружины имеют плоскую форму, их изготавливают из аустенитной стали. Благодаря этому, они имеют повышенную упругость.
Корпус для этих клемм является электроизоляционным. Его производят из модифицированного полиамида и поликарбоната. Эти вещества имеют высокую стойкость воспламенению, самозатуханию, устойчивы к ГСМ и другим воздействиям извне.
Соединение проводов с помощью клеммных колодок
Выбор колодки для соединения проводов является ответственным действием. Необходимо обратить внимание на силу тока, который будет в дальнейшем курсировать через данное изделие. Также необходимо приобрести необходимое количество монтажных клемм.
Сам процесс является не сложной процедурой, даже любители смогут его провести, имея первоначальные необходимые знания и навыки.
Колодка подбирается по размеру ячейки, отрезается все лишние секции. Чаще всего клемными колодками делают соединение в распределительных коробках.
Предварительно сняв изоляцию с соединительных концов проводников, жилы проводов вставляются в клеммные ячейки и с помощью винтов зажимаются все проводники. Поверхность жилы необходимо зачистить. Допускается небольшое усилие при затяжке винтов.
В случае соединения алюминиевых жил, затяжка винтов производится очень аккуратно, без особого нажима. Это делается для исключения перелома провода и ухудшения контакта в дальнейшем, так как этот металл обладает высокой текучестью при сильном нагревании.
Совет от специалиста: ”Узлы и агрегаты, в которых присутствуют алюминиевые соединения, необходимо подтягивать каждый год ”.
Заключение
Наличие хорошего и надежного контакта зависит от выбора качественных расходных материалов и грамотного производства самой операции. Стоит обратить внимание и на стабильность в работе всей электрической цепи, подключенного к ней оборудования и другие системы. Только качественно проделанная работа по соединению электрических проводов и знание необходимых нормативов, сможет исключить различные неприятности с электричеством и работой электрических приборов в дальнейшем.

Соединители для электрических проводов: клеммные колодки, зажимы
О соединителях для электрических проводов очень важно знать, ведь от их качества зависит электрический контакт. Способов соединения проводов есть множество, это можно сделать старыми способами или использовать клеммные колодки.
При работе с электропроводкой всегда придется соединять провода. С электричеством всегда надо быть настороже и при подключении нового электроприборов или при ремонте нужно не забывать, что работа должна быть выполнена надежно и прочно.
Далее мы поговорим о том, какие существуют соединители для электрических проводов и способы их монтажа клеммной колодкой.
Электрический контакт
Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки невозможно обойтись без соединения проводов.
В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.
Способы соединения проводов
Соединения проводов скруткой.
Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.
Не допустимо соединение скруткой проводов разнородных металлов, например, медь и алюминий.
Соединение проводов пайкой.
С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой. При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.
Последствия не качественной скрутки — это оплавление изоляции в местах соединений, короткое замыкание и пожар. Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.
Использование клеммных колодок.
Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми. Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клеммники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.
Пружинные клеммы.
Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.
На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago». Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.
С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.
Ответвительный сжим.
Ответвительные и соединительные сжимы или как их называют в народе «орех электромонтажный» служат для подсоединения электропроводов к магистрали линии без создания ее разрыва.
Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки, в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например, для присоединения к воздушной линии из алюминия.
Клеммы для соединения проводов
Рассматривая все выпускаемые промышленностью соединительные клеммы для проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.
По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.
Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз:
ножевых;
вилочных;
кольцевых;
штыревых;
муфтовых.
Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.
Ножевые
Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.
Но для соединений проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.
Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26-6,0 мм² методом силового обжима хвостовика. Существует два вида таких продуктов: изолированные и неизолированные.
Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».
Вилочные
Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
Вилочные наконечники выпускаются под провода сечением до 6 мм². Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.
Кольцевые
Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.
Штыревые
Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки. Вилка маркируется символом «А», например, F2A.
Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25-6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.
Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов изолятор имеет соответствующую окраску.
Изоляторы электрических клемм под проводники сечением до 2 мм² окрашиваются в синий цвет, остальные (от 2 до 6,64 мм²) – в жёлтый цвет.
Муфтовые фиксаторы
Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.
Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25-16,78 мм. Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.
Колодки электрические соединительные
Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.
Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.
Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.
Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.
Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.
В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.
Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.
Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.
Они обладают целым рядом преимуществ:
Простота использования.
Возможность соединения проводов из разнородных материалов.
Защита от коррозии и других внешних воздействий.
Надежность, прочность соединений.
Клеммники могут иметь разную конструкцию. Наиболее популярными являются 3 вида исполнения:
винтового;
пружинного;
ножевого;
Клеммы на пластиковых колодках
Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.
В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.
Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.
Самозажимные клеммы
Монтаж проводки с использованием таких клемм отличается простотой и быстротой.
Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.
Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.
А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.
Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы фирмы «WAGO».
Клеммные колодки винтовые
Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.
Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.
Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.
Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.
Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм² по 35 мм².
К достоинствам винтовых колодок можно отнести:
Не требуется специальный инструмент (нужна только отвертка).
Возможность многократного использования.
Возможность использования необходимого количества сегментов.
Винтовые колодки имеют также целый ряд недостатков:
Высокое переходное сопротивление.
Невысокая надежность (при вибрации ослабевают).
Ограничения по материалу проводов.
Длительность монтажа.
Требуется определенный навык для затяжки.
Необходимо ежегодное обслуживание.
Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.
Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.
Таким образом, больше всего для такого исполнения подходят медные одножильные провода.
Выполнить монтаж винтовым соединением очень просто:
От колодки отрезать необходимое количество клемм (обычным ножом).
Зачистить изоляцию соединяемых проводов (на 5-12 мм).
Вставить зачищенные концы проводов в клеммы.
Затянуть винты.
Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.
При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.
Клеммные колодки пружинного типа
Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.
Серия WAGO выпускается в 2 вариантах:
PUSH WIRE (неразъемные одноразовые).
CAGE CLAMP (многоразовые).
Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.
Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.
Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.
Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.
Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм². Они рассчитаны на напряжение 220 В и ток 32 А.
Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.
Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).
Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм². Существует возможность соединения до 50 проводов одновременно.
Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.
Монтаж предельно прост и доступен:
Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.
Преимущества пружинных соединений:
Наличие отдельного гнезда для каждого проводника.
Прочное, качественное соединение.
Низкое переходное сопротивление.
Возможность состыковки проводов из различных материалов.
Защита от коррозии, а также других внешних воздействий.
Не требуется специальных инструментов.
Не требуется специальных навыков.
Возможность многоразового применения.
Не требует ежегодного обслуживания.
Устойчивость к вибрациям.
Свободный доступ для измерительных инструментов.
Распределение потенциала (при необходимости) используя перемычки.
К недостаткам можно отнести невысокие допустимые токи.
Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.
Клеммные колодки ножевого типа
Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.
Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм², шириной 6 мм для проводников 1-2,5 мм². Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.
Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.
Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.
Преимущества ножевых клеммников:
Экономия времени на монтаж.
Зачистка и обжимка провода не требуется.
Безопасное соединение за счет рычага с защелкой.
Надежность, компактность.
Не требуется специальный инструмент.
Не требуются специальные навыки.
Повышенная электробезопасность.
К недостаткам можно отнести только высокую цену.
Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.
Клеммные зажимы
Клеммники для соединения проводов дают одно неоспоримое преимущество, в них можно соединять жилы из разного металла. И здесь, и в других статьях мы уже неоднократно напоминали, что скручивать между собой провода из алюминия и меди запрещено.
Образованная гальваническая пара в результате приведёт к возникновению коррозийных процессов и разрушению соединения. И не важно, насколько большой ток протекает в месте соединения. Поздно или рано, скрутка всё равно начнёт нагреваться. Выходом из такой ситуации как раз и являются клеммы.
Клеммные колодки Wago
В последние годы рынок наполнился клеммниками зарубежного производства. Нужно отдать должное: технологически иностранные конструкции выглядят более совершенными по сравнению с отечественными изделиями. С ними удобнее работать – быстрее и проще выполнять соединения.
Но с точки зрения надёжности выполненных соединений зарубежным продуктом не всё так однозначно. В этом плане отечественный продукт зачастую выглядит предпочтительнее. Однако рассмотрим некоторые примеры.
Заслуживают внимания электрические клеммы производства компании WAGO. Инженерами фирмы изобретены несколько привлекательных конструкций, где обычная клемма превращается в удобный интерфейс для подключения: Push wire, Power cage clamp, Cage clamp.
Push Wire
Технология Push Wire основана на использовании свойств жёсткости электрического проводника, за счёт чего и получают вполне надёжный контакт. Этот тип клеммников является наиболее подходящим для работы с одножильным проводом. Действительно, быстрый способ соединения Push Wire обеспечивает безоговорочно.
WAGO push wire
Достаточно лишь зачистить концевую часть провода (на 10-15 мм) и небольшим усилием протолкнуть зачищенный конец внутрь клеммы. А чтобы так же быстро извлечь проводник, его нужно вытягивать с одновременной прокруткой вокруг своей оси.
Разработаны два вида соединителей типа Push Wire: Под одиночный проводник. Под группу проводников. Конфигурация группового соединения рассчитана для работы с проводами меньшей жёсткости, чем в случае одиночного варианта. Здесь применяется несколько иная конструкция механического зажима.
Чтобы открыть доступ к отверстиям ввода проводника, необходимо приложить некоторое усилие к нажимной кнопке. Также есть модели Push wire без кнопки – под нажимное действие отвёрткой.
Универсальный Power cage clamp
Этот клеммник принадлежит к разряду универсальных разработок. Он изготовлен под любой тип электрического провода сечением 6 – 95 мм. Конструктивно Power cage clamp представляет собой, так называемую двойную клетку, где имеется пружинный пресс и токонесущая шина.
Подсоединение электрических проводников к таким клеммам выполняется при помощи ключа-шестигранника. Вращением ключа пружина поджимается, конец провода вставляется под пресс, затем ключом делается оборот против часовой стрелки. В результате пресс опускается и надёжно прижимает вставленный конец провода.
Наборный Cage clamp
Это уникальный (запатентованный WAGO) продукт, получивший характеристику наборного клеммника для проводов. Наборные клеммники WAGO рассчитаны под установку на провода сечением 0,5-35 мм². Они удачно подходят не только для работы с одножильным проводом, но также с проводами многожильными, независимо от степени тонкости отдельных жил.
Действует Cage clamp просто: при помощи отвёртки (или специального рычага в других модификациях) пружинистый зажим поднимают, вставляют провод под токонесущую шину, после чего опускают зажим на место.
Несмотря на простоту конструкции, производитель утверждает: усилие зажима на контакте регулируется автоматически и напрямую зависит от сечения провода.
Cage clamp S
Вариант соединителя проводов, практически аналогичный выше описанному продукту. Но конструкция Cage clamp S всё-таки несколько иная. Особенность модификации «S» проявляется возможностью работать с клеммой этого типа без применения каких-либо инструментов электромонтёра.
Плюс к этому, наборный клеммник модификации «S» рассчитан под проводники достаточно высокой жёсткости – многожильные и одножильные. Также допустимо подключать на клемму провода с металлическими наконечниками.
Работать с Cage clamp S очень просто: концевая (зачищенная) часть проводника с некоторым усилием вставляется до упора, после чего соединение установлено.
Соединительным клеммам для проводов из серии Gage clamp S нашлось место практически во всех модификациях групповых многорядных клеммников. Их удобно применять на монтаже многочисленных слаботочных электрических линий. Однако также успешно закрытая конструкция Cage clamp S применяется в цепях высоких токов.
Есть две модификации полностью закрытой в изоляцию конструкции «S». Одна предполагает закрепление провода при отжиме пластины на фронтальном направлении. Другая рассчитана на исполнение бокового нажима отвёрткой на пружинистую пластину.
Соединение медных и алюминиевых проводов в домашних условиях
Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.
Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.
Надежность данного соединения ничем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.
Соединение проводов клеммной колодкой
При выборе соединительной колодки прежде всего следует учитывать величину тока, который будет проходить через место соединения, а также требуемое количество монтажных клемм в гребенке. Как правило, процесс соединения проводников не вызывает каких-либо затруднений даже у электриков-любителей.
Монтаж действительно очень прост: берете колодку с требуемым размером ячейки, отрезаете нужное количество секций, вставляете жилы внутрь клеммной ячейки и при помощи винтов зажимаете каждый из соединяемых проводников.
Затягивать винты фиксации жил следует с достаточно умеренным усилием. Естественно, предварительно с концов соединяемых проводников следует снять изоляцию (вполне достаточно снять около 5 мм изоляции), а саму поверхность токопроводящей жилы тщательно зачистить.
Большим преимуществом таких колодок является то, что в зависимости от условий монтажа каждый сегмент можно отрезать. Правда, здесь есть один нюанс: в такой колодке, я бы не рекомендовал зажимать алюминий. При затягивании алюминиевую жилу можно передавить самим винтом.
Если соединяются алюминиевые жилы, то винты необходимо затягивать с особой осторожностью. Обусловлено это тем, что, во-первых, алюминиевая жила может попросту переломиться, а, во-вторых, как известно, алюминий обладает определенной текучестью под воздействием значительного давления, что по истечению некоторого времени может привести к ухудшению или полному пропаданию контакта.
А это, в свою очередь, чревато перегревом проводника и его возгоранием. К слову, по нормативам, абсолютно все соединения, в которых есть алюминий, необходимо подтягивать с периодичностью раз в год.
Как соединять многожильные провода в колодке
Также обратим внимание, что недопустимо зажимать в такой колодке многожильные проводники. Многожильный провод, как и алюминиевый, можно передавить зажимным винтом.
Дело в том, что в соединительной колодке есть все то, что не очень «любит» многожильный провод – это и неровная поверхность зажимного винта, и точечное (неравномерное) давление, и вращательное движение.
Конечно, монтаж может получиться вполне приемлемым, но может и не получиться – и от проводника останется лишь очень небольшое количество жил.
Тонкие проволоки, из которых состоят такие жилы, быстро деформируются и повреждаются под действием прижимного винта колодки. В результате контакт получается ненадежным – соединение греется и оплавляется.
Лучшим решением данной проблемы является применение специальных наконечников для проводников. В бытовой электрике наиболее часто используются втулочные наконечники с пластиковыми манжетами, которые для удобства монтажа выполняются разных цветов.
Процесс монтажа наконечников выполняется в несколько этапов:
Конец проводника подравнивается при помощи кусачек (концы всех «проволочек» жилы должны быть одинаковой длины).
Производится зачистка изоляции в соответствии с длиной металлической гильзы наконечника.
Аккуратно формируется параллельность всех проволок (без скручивания). В случае, если проволоки скручены, их аккуратно выпрямляют.
Надевается наконечник таким образом, чтобы пучок проволок выступал из гильзы примерно на 0,5-1 мм. При этом следят, чтобы манжета закрывала край изоляционного покрытия проводника.
Далее при помощи специальных пресс-клещей наконечник обжимается (в случае отсутствия этого инструмента обжим можно произвести с помощью обыкновенных пассатижей).
После этого проводник с установленным наконечником вставляется в клеммный соединитель и фиксируется прижимным винтом.
Автор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.
Использование терминала с Connect
Stripe Terminal полностью совместим с Stripe Connect, что позволяет вашей платформе или торговой площадке принимать личные платежи.
Способ, которым Терминал создает объекты API, зависит от того, используете ли вы прямые начисления или сборы по месту назначения. Если вы используете прямые начисления, все объекты API терминала принадлежат подключенным учетным записям. Если вы используете плату за назначение, все объекты API терминала создаются в вашей учетной записи платформы. В обоих случаях вы можете использовать Locations для группировки читателей по своему усмотрению.
Учетные записи Terminal Connect должны иметь возможность card_payments для совершения транзакций.
Прямые начисления
При прямых начислениях объекты API принадлежат подключенной учетной записи, а не платформе. Подключенная учетная запись несет ответственность за оплату сборов, возвратов и возвратных платежей Stripe.
На панели управления вы можете просмотреть данные своего Терминала, войдя в систему как подключенная учетная запись.
Создание местоположений и считывателей На стороне сервера
При прямых начислениях вы должны создать объекты платежей, которые принадлежат подключенной учетной записи.Вы должны создать другие объекты API терминала, такие как Locations и Readers, которые принадлежат одной и той же подключенной учетной записи.
Чтобы создать Location, принадлежащее подключенной учетной записи, используйте заголовок Stripe-Account .
завиток https://api.stripe.com/v1/terminal/locations \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "display_name" = "HQ" \ -d "адрес [строка1]" = "улица Валенсии, 1272" \ -d "адрес [город]" = "Сан-Франциско" \ -d "адрес [состояние]" = "ЦС" \ -d "адрес [страна]" = "США" \ -d "адрес [postal_code]" = "94110" \ -H «Stripe-Account:»
Прежде чем вы сможете подключить свое приложение к Verifone P400, вы должны зарегистрировать считыватель в учетной записи Stripe.Чтобы зарегистрировать ридер в подключенной учетной записи, используйте заголовок Stripe-Account . Вы также можете указать параметр location . Если вы не укажете местоположение, программа для чтения классифицируется как разгруппированная в подключенной учетной записи.
завиток https://api.stripe.com/v1/terminal/readers \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "registration_code" = "{{READER_REGISTRATION_CODE}}" \ -d "label" = "Читатель Алисы" \ -d "местоположение" = \ -H «Stripe-Account:»
Создание токенов подключения На стороне сервера
При создании ConnectionToken для Terminal SDK установите заголовок Stripe-Account для подключенной учетной записи, принимающей платежи.Вы также можете предоставить параметр location для управления доступом к считывающим устройствам. Если вы указываете местоположение, ConnectionToken можно использовать только для считывателей, назначенных для этого местоположения. Если вы не укажете местоположение, ConnectionToken можно использовать со всеми читателями.
завиток https://api.stripe.com/v1/terminal/connection_tokens \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "местоположение" = \ -H «Stripe-Account:»
Создание платежных намерений на стороне клиента На стороне клиента
С помощью SDK iOS и Android вы можете создать PaymentIntent на клиенте или сервере.SDK JavaScript поддерживает только создание на стороне сервера.
На стороне клиента
При создании PaymentIntent на стороне клиента для прямых начислений вам не нужно указывать какие-либо дополнительные параметры для PaymentIntent. Вместо этого при создании ConnectionToken установите заголовок Stripe-Account для подключенной учетной записи, принимающей платежи. IOS и Android SDK создают PaymentIntent в той же подключенной учетной записи, которой принадлежит ConnectionToken. Для получения дополнительной информации см. Создание платежных намерений на стороне клиента.
На стороне сервера
SDK JavaScript требует, чтобы вы создали PaymentIntent на своем сервере. Для iOS или Android вы можете создать PaymentIntent на своем сервере, если информация, необходимая для начала платежа, недоступна в вашем приложении. Для получения дополнительной информации см. Создание платежных намерений на стороне сервера.
При создании на стороне сервера PaymentIntent для прямых начислений установите заголовок Stripe-Account для подключенной учетной записи.
curl https: // api.stripe.com/v1/payment_intents \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "количество" = 100 \ -d "валюта" = "доллары \ -d "payment_method_types []" = "card_present" \ -d "capture_method" = "руководство" \ -H «Stripe-Account:»
Плата за назначение
При использовании платы за назначение объекты API, такие как Платежные намерения и Местоположение, принадлежат вашей учетной записи платформы. Каждый платеж автоматически создает перевод на подключенный счет.
На панели управления вы можете просматривать данные своего Терминала, войдя в свою учетную запись платформы.
Создание местоположений и устройств чтения на стороне сервера
Лучший способ сгруппировать объекты Reader по подключенной учетной записи — назначить их местоположениям. В учетной записи платформы создайте Location для подключенной учетной записи, используя отображаемое имя, которое идентифицирует учетную запись.
завиток https://api.stripe.com/v1/terminal/locations \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "display_name" = "HQ" \ -d "адрес [строка1]" = "улица Валенсии, 1272" \ -d "адрес [город]" = "Сан-Франциско" \ -d "адрес [состояние]" = "ЦС" \ -d "адрес [страна]" = "США" \ -d "address [postal_code]" = "94110" \
Прежде чем вы сможете подключить свое приложение к Verifone P400, вы должны зарегистрировать считыватель в своей учетной записи платформы.Чтобы сгруппировать читателей по подключенной учетной записи, вы также должны указать параметр location . Если вы не укажете , адрес , читатель будет классифицирован как разгруппированный в вашей учетной записи платформы.
завиток https://api.stripe.com/v1/terminal/readers \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "registration_code" = "{{READER_REGISTRATION_CODE}}" \ -d "label" = "Читатель Алисы" \ -d "location" =
Создание токенов подключения На стороне сервера
При создании ConnectionToken для Terminal SDK используйте секретный ключ учетной записи вашей платформы.Не устанавливайте заголовок Stripe-Account . Задайте параметр location для управления доступом к считывающим устройствам. Если вы указываете местоположение, ConnectionToken можно использовать только для считывателей, назначенных для этого местоположения. Если вы не укажете местоположение, ConnectionToken можно использовать со всеми читателями.
завиток https://api.stripe.com/v1/terminal/connection_tokens \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "location" =
Создание намерений платежа на стороне клиента На стороне клиента
При создании PaymentIntent с использованием сборов назначения укажите параметры on_behalf_of и transfer_data [destination] и application_fee_amount.
Параметр on_behalf_of — это идентификатор подключенной учетной записи, которая станет продавцом платежа. Для транзакций через терминал этот параметр должен быть установлен в в случаях, когда страна платформы не совпадает со страной аккаунта Connect. Если установлено значение on_behalf_of , Stripe автоматически:
Оплачивает сборы в стране указанной учетной записи, тем самым минимизируя отклонения и избегая конвертации валюты.
Использует структуру комиссии для страны подключенного аккаунта.
Указывает адрес и номер телефона подключенной учетной записи в выписке по кредитной карте клиента, в отличие от адреса и номера телефона платформы (только если учетная запись и платформа находятся в разных странах).
Для transfer_data [destination] установите идентификатор подключенной учетной записи, которая должна получить перевод.
Наконец, вы можете удержать плату за приложение для своей платформы, указав параметр application_fee_amount.
Клиентская сторона
Ссылка на SDK
С помощью iOS и Android SDK вы можете создать PaymentIntent на стороне клиента и предоставить параметры onBehalfOf , transferDataDestination и applicationFeeAmount .
Клиентская сторона Создание PaymentIntent возможно с помощью iOS или Android SDK. Если вы используете JavaScript SDK для Stripe Terminal, создайте PaymentIntent на стороне сервера.
На стороне сервера
SDK JavaScript требует, чтобы вы создали PaymentIntent на своем сервере.Для iOS или Android вы можете создать PaymentIntent на своем сервере, если информация, необходимая для начала платежа, недоступна в вашем приложении. Для получения дополнительной информации см. Создание платежных намерений на стороне сервера.
завиток https://api.stripe.com/v1/payment_intents \ -u sk_test_4eC39HqLyjWDarjtT1zdp7dc : \ -d "количество" = 100 \ -d "currency" = "usd" \ -d "payment_method_types []" = "card_present" \ -d "capture_method" = "руководство" \ -d "application_fee_amount" = 200 \ -d "on_behalf_of" = "{{CONNECTED_ACCOUNT_ID}}" \ -d "transfer_data [destination]" = "{{CONNECTED_ACCOUNT_ID}}"
Терминальное соединение Windows / Mac | Государственный университет Южной Дакоты
Windows
Вам нужно будет загрузить программу, чтобы установить терминальное соединение из командной строки.Типичный выбор — PuTTY, http://www.chiark.greenend.org.uk/~sgtatham/putty/ . Вы можете загрузить и запустить установщик Windows или просто загрузить исполняемый файл самой программы, putty.exe, и поместить его прямо на свой рабочий стол. Когда вы запустите PuTTY, вам будет представлен экран подключения. Предполагая, что вы хотите выполнить первое подключение к Roaring Thunder, введите roaringthunder.sdstate.edu (rt.sdstate.edu также будет работать, поскольку RT является псевдонимом) в поле Host Name.
При нажатии кнопки «Открыть» должно появиться черное окно терминала PuTTY, а затем сообщение, подобное следующему:
Это сообщение о ключе шифрования должно появляться только при первом подключении к данному серверу с определенного компьютера.PuTTY — это зашифрованный протокол, но для передачи ключа первоначальное соединение должно быть открыто. Так что нажмите «Да». Затем вы увидите приглашение для входа на сервер. Введите свое имя пользователя, а затем свой пароль. Обратите внимание, что при вводе пароля никакие символы не появятся.
После успешного входа в систему вы увидите сообщение MOTD и системную подсказку командной строки.
Mac
Для Mac OS вы можете использовать приложение «Терминал» в папке «Утилиты» в папке «Приложения».Один из способов быстро открыть утилиты — из меню «Перейти» в Finder. Затем перейдите в приложение Терминал и откройте его. Это вызывает локальное окно командной строки на вашем Mac. В этой командной строке используйте команду ssh для подключения.
Когда появится приглашение терминала, если вы хотите подключиться, например, к блэкджеку, введите команду, например:
ssh [email protected]
, но замените свое имя пользователя в кластере на пример ( mooreb ) выше.
Подключение к ИТ-серверам веб-хостинга через SSH с помощью терминала (Macintosh) | UMass Amherst Information Technology
Terminal поставляется с операционной системой Mac OS X и используется для доступа и выполнения команд на удаленных компьютерах и серверах, таких как сервер веб-хостинга ИТ. Терминал совместим с SSh3 и шифрует все данные между сервером и вашим персональным компьютером.
Следующие инструкции основаны на Mac OS 10.8 (Mountain Lion).Для других версий Mac OS X эти действия могут немного отличаться.
Подключитесь к ИТ-серверу веб-хостинга
Убедитесь, что вы подключены к Интернету.
Откройте Терминал. В меню Finder нажмите Перейти> Утилиты > Терминал . Откроется окно Терминал .
В Terminal в меню в верхней части экрана выберите Shell> New Remote Connection … Откроется окно Новое удаленное подключение .
В окне New Remote Connection на панели Service (слева) выберите Secure Shell (ssh) . На панели Server (справа) откроется список доступных серверов Secure Shell (ssh). Примечание: Сервер webadmin.oit.umass.edu может автоматически появиться в этом списке. Если да, выберите его и переходите к шагу 8.
Если файл webadmin.Сервер oit.umass.edu автоматически не появляется:
Щелкните значок плюс . Откроется окно с запросом Введите имя или IP-адрес сервера для отображения в браузере подключения к серверу .
Введите webadmin.oit.umass.edu в доступное поле, затем нажмите OK . Это меньшее окно закроется, и сервер webadmin.oit.umass.edu появится на панели Server .
На панели Server выберите webadmin.oit.umass.edu , чтобы выделить его.
В нижней части окна Новое удаленное подключение в поле Пользователь: введите NetID учетной записи IT (имя пользователя учетной записи ИТ), затем щелкните Connect .
В окне ssh [email protected] на Вы уверены, что хотите продолжить соединение (да / нет)? , введите да , затем нажмите , верните .Вам будет предложено ввести пароль IT NetID.
При появлении запроса введите свой IT Account pa ssword . Появится приглашение webadmin1: ~ $ . Теперь вы подключены к серверу веб-хостинга ИТ-отдела. Примечание: введите свой пароль внимательно . В целях безопасности Терминал не будет отображать символы при вводе паролей.
Как подключить клиентов к службам терминалов в Windows Server 2003 — Windows Server
21.09.2020
2 минуты на чтение
В этой статье
В этой статье с пошаговыми инструкциями описывается, как подключить клиент служб терминалов под управлением Windows Server 2003 к серверу терминалов с помощью подключения к удаленному рабочему столу.
Применимо к: Windows Server 2003
Исходный номер базы знаний: 814585
Дополнительная информация
Открыть подключение к удаленному рабочему столу
Чтобы открыть подключение к удаленному рабочему столу, выберите Пуск > Все программы > Стандартные > Связь , а затем выберите Подключение к удаленному рабочему столу .
вернуться к началу
Создание подключения к службам терминалов
Чтобы создать подключение к службам терминалов, выполните следующие действия:
Откройте подключение к удаленному рабочему столу.
В поле Компьютер введите имя компьютера или IP-адрес терминального сервера или компьютера, на котором включен удаленный рабочий стол.
Примечание
Чтобы подключиться к сеансу консоли удаленного компьютера, введите computername или IP-адрес / console.
Выбрать Подключиться .
В диалоговом окне входа в систему введите свое имя пользователя, пароль и домен (при необходимости), а затем выберите OK .
вернуться к началу
Сохранить настройки подключения
Вы можете сохранить соединение как файл протокола удаленного рабочего стола (.rdp). Файл .rdp содержит всю информацию для подключения к серверу терминалов, включая параметры параметров, которые были настроены при сохранении файла. Вы можете настроить любое количество файлов .rdp , включая файлы для подключения к одному серверу с разными настройками. Например, вы можете сохранить файл, который подключается к MyServer в полноэкранном режиме, и другой файл, который подключается к тому же компьютеру, с размером экрана 800 × 600.
Чтобы сохранить настройки подключения, выполните следующие действия:
Откройте подключение к удаленному рабочему столу и выберите Параметры .
Укажите настройки подключения, которые вы хотите для этого подключения.
На вкладке Общие выберите Сохранить как .
В поле Имя файла введите имя файла для сохраненного файла подключения, а затем выберите Сохранить .
Примечание
Для редактирования файла.rdp, чтобы изменить параметры подключений, которые он содержит, выберите Start > My Documents , щелкните файл правой кнопкой мыши и выберите Edit .
вернуться к началу
Открыть сохраненное соединение
Чтобы открыть сохраненное соединение, выполните следующие действия:
Откройте подключение к удаленному рабочему столу и выберите Открыть .
Дважды щелкните файл .rdp для подключения, которое вы хотите открыть.
вернуться к началу
Копирование файлов между локальным и удаленным компьютерами
Откройте подключение к удаленному рабочему столу.
Введите имя компьютера или IP-адрес сервера терминалов или компьютера, на котором включен удаленный рабочий стол.
Выберите вкладку Local Resources , установите флажок Disk Drives , а затем выберите Connect .
Выберите Start на панели задач удаленного компьютера, а затем выберите My Computer .Или дважды щелкните значок My Computer на рабочем столе удаленного компьютера.
Примечание
Диски на удаленном сервере появляются вместе с дисками на вашем локальном компьютере. Ваши локальные диски отображаются как driveletter на tsclient , где tsclient — это имя, присвоенное вашему (локальному) компьютеру.
Найдите файл, который вы хотите скопировать, щелкните его правой кнопкой мыши и выберите Копировать .
Найдите папку, в которую вы хотите вставить файл, и выберите Вставить .
вернуться к началу
Выйти и завершить сеанс
Чтобы выйти из системы и завершить сеанс, выполните следующие действия:
В окне подключения к удаленному рабочему столу выберите Start , а затем выберите Shut Down .
В диалоговом окне Завершение работы Windows выберите выйти из системы <имя пользователя> , а затем выберите OK .
вернуться к началу
Изменить терминальные соединения — ArcGIS Pro | Документация
Вы должны учитывать терминалы при работе с соединением на краю стыка между сетевой линией и функциями устройства.Если в сети существует более одного правила, которое поддерживает соединение на границе стыка между линейным объектом и терминалами на функции устройства, вам необходимо установить терминальное соединение. Процесс установки терминального соединения определяет терминал на функции устройства, к которому подключена линейная функция.
Используйте панель Modify Terminal Connections, чтобы установить терминальное соединение между линией и терминалом в функции устройства, изменить терминал, к которому линия подключена, или отсоединить линию от терминала устройства.На этой панели также перечислены существующие клеммные соединения для выбранного линейного объекта.
При работе с объектами соединения и ребра используйте панель «Изменить ассоциации», чтобы установить или изменить оконечное соединение между функцией устройства или краевым объектом и терминалом на объекте соединения через ассоциацию связности.
Подробнее о подключении на основе геометрического совпадения и управлении терминалами.
Требования
Для изменения терминальных соединений требуется следующее:
Для включения команды «Терминальные соединения» служебная сеть должна быть из одного из следующих источников данных:
Служба служебной сети
Соединение с базой данных, в котором находится набор данных не зарегистрирован как версионный
Файловая база геоданных
Линейный объект относится к классу Line, а точечный объект — к классу Device.
Точечный объект геометрически совпадает с одной из конечных точек линии.
Правило соединения-края с соответствующей спецификацией терминала существует.
Создание связи между линией и терминалом устройства
Используйте панель Modify Terminal Connections, чтобы установить соединение на границе стыка между линией и функцией устройства или объектом соединения с терминалами. Это необходимо, когда существуют правила подключения на границе стыка, которые поддерживают более одного терминала устройства для подключения к линейному объекту.
Чтобы создать связь между линией и терминалом устройства, выполните следующие действия:
Убедитесь, что инженерная сеть доступна в активном представлении карты, и щелкните вкладку «Данные» под служебной сетью на ленте.
Вкладка Данные инженерной сети активирована.
В группе «Топология сети» щелкните «Терминальные соединения».
Появится панель «Изменить клеммные соединения» с активным инструментом «Выбрать линейный объект». Если существующие линейные объекты перечислены на панели, используйте инструмент Изменить выбор линии.
На карте щелкните объект из класса линейных объектов.
Линейный объект отображается на панели «Изменить терминальные соединения» вместе со всеми функциями устройства с терминалами, совпадающими с конечной точкой линии.
Функции устройства, для которых требуется установка терминала, отмечены звездочкой.
Если настроены существующие клеммные соединения, в списке отображаются функция устройства и клемма.
На панели выберите терминал в раскрывающемся меню Терминал.
В этом списке отображаются только терминалы с правилами. Если терминал не отображается в раскрывающемся меню, нет правила, разрешающего выбранному типу линии подключаться к функции устройства с помощью этого терминала.
Совет:
Вы можете щелкнуть функцию устройства на панели, чтобы отобразить ее на карте. Вы также можете использовать контекстное меню для отображения и перехода к объекту на карте.
Нажмите Применить.
Указанная линия и терминал подключены. Атрибут К терминалу устройства или От терминала устройства линейного объекта заполняется идентификатором терминала функции устройства, к которому он подключен.
Проверьте топологию сети, чтобы отразить изменения, и обновите подсеть, если функция теперь подключена к одной. После того, как сетевая топология действительна и подсеть обновлена, соответствующие трассировки могут проходить через эти функции.
Изменить или удалить связь между линией и терминалом устройства
Если для линейного объекта определены существующие терминальные соединения, используйте панель «Изменить терминальные соединения», чтобы внести изменения или удалить терминальные соединения.
Чтобы изменить или удалить существующие терминальные соединения между линией и функцией устройства, выполните следующие действия:
Убедитесь, что инженерная сеть доступна в активном представлении карты, и щелкните вкладку «Данные» под служебной сетью на ленте.
Вкладка Данные инженерной сети активирована.
В группе «Топология сети» щелкните «Терминальные соединения».
Появится панель «Изменить терминальные соединения».
Убедитесь, что на панели «Изменить клеммные соединения» активен инструмент «Выбрать линейный объект».
Если существующие линейные объекты перечислены на панели, используйте инструмент Изменить выбор линии.
На карте щелкните объект из класса Line, чтобы добавить его на панель.
Функции устройства, уже подключенные к линии, добавляются на панель.
В панели внесите необходимые изменения, чтобы отразить связь терминала между линией и функциями устройства.
Используйте раскрывающийся список «Терминал», чтобы изменить параметры подключения.
Щелкните Удалить рядом с устройством с терминальным подключением, чтобы удалить подключение.
Устройство будет зачеркнуто, что означает, что оно будет удалено.
Нажмите Применить.
Указанная линия и функция устройства обновляются на основе внесенных изменений подключения терминала.Атрибут К терминалу устройства или От терминала устройства в классе Line обновляется, чтобы отразить изменения.
Отзыв по этой теме?
Клеммные колодки и наконечники
Добавлено в вашу корзину
Быстрый корабль
TL-SL-BSJ
Барьерные полосы, лопаточные наконечники для термопар и клеммные наконечники, в комплекте с установленными клеммными наконечниками с цветовой кодировкой для калибровочного типа, допускают провода от 24 до 16 AWG
Просмотр полных спецификаций
Добавлено в вашу корзину
Быстрый корабль
ДРТБ-2
Клеммные колодки для термопар серии
DRTB-2, изготовленные из сплавов для термопар, гарантируют точные показания, миниатюрный гнездовой разъем для термопар, совместимый с SMP.
Просмотр полных спецификаций
Добавлено в вашу корзину
Быстрый корабль
XBTK
Клеммные блоки для термопар
предлагаются типов K, J, T, E и R / S. Контакты клеммной колодки изготовлены из калибровочных сплавов для термопар.
Просмотр полных спецификаций
Добавлено в вашу корзину
Быстрый корабль
ДРТБ-РЕЛЬС
DRTB-Rails расширяет возможности, принятые во всем мире, позволяя устанавливать различные компоненты управления, устройства и клеммные колодки
Просмотр полных спецификаций
Добавлено в вашу корзину
Быстрый корабль
XRU1D
Клеммная колодка питания XRU1D имеет ту же форму, что и релейные модули, и используется для подачи мостовых потенциалов.Номинальный ток 32 А.
Просмотр полных спецификаций
Добавлено в вашу корзину
Добавлено в вашу корзину
XBUTPE-ЗЕМЛЯ
Серия XB предлагает полную систему клеммных колодок с универсальным набором принадлежностей, рабочими температурами до 125 ° C и корпусами из полиамида 6.6.
Просмотр полных спецификаций
Добавлено в вашу корзину
АВК
Проходные клеммные колодки серии
AVK обеспечивают экономию затрат, места и времени, монтируются на стандартные DIN-рейки 35 x 15 мм и 35 x 7,5 мм и разработаны в соответствии с мировыми стандартами проводов.
Просмотр полных спецификаций
Добавлено в вашу корзину
ПИК-ПУК
Клеммные колодки PIK-4N допускают двухуровневые сквозные соединения, PIK-4NK имеет внутренний соединительный мост для общих вводов, позволяющий подключать один вход и три выхода.
Просмотр полных спецификаций
Добавлено в вашу корзину
OMTBV7-WFB
Клеммные колодки с предохранителями
обеспечивают удобный способ добавления предохранителей к панелям проводов на DIN-рейке. Блоки предохранителей рассчитаны на предохранители 5 x 20 мм и рассчитаны на напряжение до 300 В и 15 А.
Просмотр полных спецификаций
Добавлено в вашу корзину
XBUT4-серия
Во всех трех технологиях используется одна и та же мостовая система, позволяющая индивидуальное распределение потенциалов и быстрое мостовое соединение между одним и тем же типом клеммной колодки или между разными типами.
Просмотр полных спецификаций
1,08 долл. США
Доступно
через 3 недели
Добавлено в вашу корзину
XBUTD
Серия XB предлагает полную систему клеммных колодок с универсальным набором аксессуаров, шириной 6,2 мм, 150 В переменного тока / 30 А, широким 4-проводным многожильным проводом TB.
Просмотр полных спецификаций
2 доллара.80
Доступно
через 3 недели
Добавлено в вашу корзину
ASK-TBlock
Разъединитель ASK или клеммные колодки с предохранителями позволяют «размыкать» цепь без отсоединения провода от винтовых соединений, содержат предохранители 5 x 20 мм или 5 x 25 мм.
Просмотр полных спецификаций
Добавлено в вашу корзину
UL489
Миниатюрные автоматические выключатели в литом корпусе серии UL 489 монтируются на DIN-рейку и обеспечивают защиту фидера и параллельной цепи согласно UL 489, 17.Ширина на полюс 5 мм (0,69 дюйма).
Просмотр полных спецификаций
31,67 долл. США
Доступно
через 3 недели
Добавлено в вашу корзину
CH62
Клеммные колодки серии CH
OMEGA с цветовой кодировкой предназначены для подключения кабеля или зондов в металлической оболочке диаметром от 1,5 до 6 мм (от 1/16 до 1/4 дюйма).
Просмотр полных спецификаций
Добавлено в вашу корзину
XBUTT-XBUK-DBLTRPL
Двухуровневые клеммные колодки XBUTT сокращают занимаемое пространство на 50% по сравнению с одноуровневыми клеммами. Эти клеммные колодки подходят для 2-проводных подключений RTD.
Просмотр полных спецификаций
Добавлено в вашу корзину
XBUT-F
Серия XB предлагает полную систему клеммных колодок с универсальным набором принадлежностей Клеммные колодки с предохранителями, 8.Ширина 2 мм, 150/250 В, от 05 до 2,5 А
Просмотр полных спецификаций
Добавлено в вашу корзину
OMTBV7-W3-W4-W6
Клеммы OMTBV7-W компании
Omega разработаны с учетом трех наиболее важных критериев при выборе линейки клеммных колодок — простоты подключения, надежных соединений и долговечности.
Просмотр полных спецификаций
209 долларов.29
Доступно
через 2 недели
Добавлено в вашу корзину
3,94 доллара США
Доступно
через 3 недели
Добавлено в вашу корзину
XBQ
Превосходная конструкция клеммных колодок с технологией смещения изоляции (IDC) сокращает время и трудозатраты на монтаж проводки, особенно в приложениях с большим объемом.
Просмотр полных спецификаций
1,08 долл. США
Доступно
через 3 недели
КЛЕММНОЕ СОЕДИНЕНИЕ — ElectroMaterial
Клеммная колодка 4 мм
Продукт не.: 171704
Клеммная колодка 4 мм
Скидка, применяемая к PVP, составляет -65%
0,60 € *
PVP.1,71 €
Вы экономите 1.11 €
На складе, на складе через 1/2 дня
Соединительная планка 6 мм
Продукт не.: 171706
Соединительная планка 6 мм
Скидка, применяемая к PVP, составляет -65%
0,80 € *
PVP.2,29 €
Вы экономите 1,49 €
На складе, на складе через 1/2 дня
Соединительная планка 10 мм
Продукт не.: 171710
Regleta de conexión de 10 мм
Скидка, применяемая к PVP, составляет -65%
0,95 € *
PVP.2,71 €
Вы экономите 1.76 €
На складе, на складе через 1/2 дня
Соединительная планка 16 мм
Продукт не.: 171716
Соединительная планка 16 мм
Скидка, применяемая к PVP, составляет -65%
1,60 € *
PVP.4.57 €
Вы экономите 2,97 €
На складе, на складе через 1/2 дня
Соединительная планка 25 мм
Продукт не.: 171725
Соединительная планка 25 мм
Скидка, применяемая к PVP, составляет -65%
2,95 € *
PVP.8.43 €
Вы экономите 5.48 €
На складе, на складе через 1/2 дня
Прозрачная соединительная планка 4 мм
Продукт не.: 171727
Прозрачная соединительная планка 4 мм.
Скидка, применяемая к PVP, составляет -65%
1,20 € *
PVP.3,43 €
Вы экономите 2.23 €
На складе, на складе через 1/2 дня
Прозрачная соединительная планка 6 мм
Продукт не.: 171728
Прозрачная соединительная планка 6 мм.
Скидка, применяемая к PVP, составляет -65%
1,50 € *
PVP.4,29 €
Вы экономите 2,79 €
На складе, на складе через 1/2 дня
Прозрачная соединительная планка 10 мм
Продукт не.: 171729
Прозрачная соединительная планка 10 мм.
Скидка, применяемая к PVP, составляет -65%
3,00 € *
PVP.8,57 €
Вы экономите 5.57 €
На складе, на складе через 1/2 дня
Прозрачная соединительная планка 16 мм
Продукт не.: 171730
Прозрачная соединительная планка 16 мм.
Скидка, применяемая к PVP, составляет -65%
5,50 € *
PVP.15.71 €
Вы экономите 10.21 €
На складе, на складе через 1/2 дня
2-полюсная клеммная колодка для быстрого подключения 3 мм 10A
Продукт не.: 171741
2 — полюсная 2 — полюсная клеммная колодка с быстрым подключением 3 мм — 10 А.
Скидка, применяемая к PVP, составляет -65%
0,15 € *
PVP.0,43 €
Вы экономите 0,28 €
На складе, на складе через 1/2 дня
2-полюсная клеммная колодка для быстрого подключения 4 мм 32A
Продукт не.: 171743
2-полюсная клеммная колодка для быстрого подключения 4 мм — 32A.
Скидка, применяемая к PVP, составляет -65%
0,40 € *
PVP.1.14 €
Вы экономите 0.74 €
На складе, на складе через 1/2 дня
3-полюсная клеммная колодка для быстрого подключения 4 мм 32A
Продукт не.: 171744
3-полюсная клеммная колодка для быстрого подключения 4 мм — 32A.
Скидка, применяемая к PVP, составляет -65%
0,55 € *
PVP.1,57 €
Вы экономите 1.02 €
На складе, на складе через 1/2 дня
5-полюсная клеммная колодка для быстрого подключения 4 мм 32A
Продукт не.: 171745
5 — полюсная клеммная колодка для быстрого подключения 4 мм — 32A.
Скидка, применяемая к PVP, составляет -65%
0,70 € *
PVP.2,00 €
Вы экономите 1.30 €
На складе, на складе через 1/2 дня
2-сторонний водонепроницаемый разъем IP68 — 3 контакта
Продукт не.: 450136
2-контактный 3-контактный или контактный водонепроницаемый разъем IP68, изготовленный из нейлона PA66, резины и силикона.
Скидка, применяемая к PVP, составляет -65%
5,95 € *
PVP.17,00 €
Вы экономите 11,05 €
На складе, на складе через 1/2 дня
3-контактный водонепроницаемый разъем IP68 — 3 контакта
Продукт не.: 450137
3-контактный 3-контактный водонепроницаемый разъем IP68, изготовленный из нейлона PA66, резины и силикона.
Скидка, применяемая к PVP, составляет -65%
8,95 € *
PVP.25,57 €
Вы экономите 16.
No related posts.
Категория: Разное
Навигация по записям
Гидроизоляция фундамента чем: материалы, виды гидроизоляции и технология
Зимний курятник своими руками: советы, секреты, фото и видео
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт

© 2019 Ассоциация ЖКХ «Развитие» и Компания «ЖКХ Девелопмент». При использовании материалов ссылка на первоисточник обязательна.
2024 © Все права защищены.
