Соединение проводов с помощью клеммника: виды, принципы соединения, плюсы и минусы

клеммы, колпачки, сварка, пайка, опрессовка

Ситуации, когда требуется соединить или нарастить провода, при эксплуатации электропроводки происходят в следующих случаях:

1. Если при сверлении или штроблении стен оказалась перерезанной электропроводка.
2. При переносе розеток, выключателей и светильников без замены питающих кабелей.
3. Если длина проводника в монтажной или распределительной коробке после многократной переразделки недостаточна для его подключения.
4. Обрывы в шнурах электропитания бытовых приборов.

Правильный выход из этих положений – замена поврежденного участка электропроводки или шнура питания. Но в качестве временной меры или в случае, когда замена участка проводки экономически нецелесообразна, можно обойтись выполнением соединений проводов.

Содержание

1. Как правильно соединить провода между собой в стене
2. Инструкция по соединению проводников в стене
3. Особенности методов соединения проводников

Как правильно соединить провода между собой в стене

Если требуется соединение поврежденной электропроводки в стене панельного дома, то лучше поврежденный участок поменять на новый. Проводники проходят внутри отведенных для них полостей и жестко не закреплены. Оба конца поврежденного провода находят и отключают. Затем к одному из них привязывают новый кусок провода. Временное соединение выполняют надежно и обматывают изолентой, чтобы края не цеплялись за неровности, повстречавшиеся на его пути. Вытягивая старый провод, затаскивают на его место новый.

Важно, чтобы материал нового проводника соответствовал материалу старого. Если проводка в квартире алюминиевая, то и для замены нужно использовать тоже алюминий.

Инструкция по соединению проводников в стене

Соединение проводников в стене выполняется так:

1. Определяем направление прокладки поврежденного участка.
2. Отключаем питание ремонтируемого участка.
3. По оси прокладки кабеля надрезаем обои на длину по 20 см в обе стороны от места повреждения. Шпателем отсоединяем обои от стены и отгибаем в стороны. Это позволит после ремонта наклеить их обратно.
4. При помощи молотка и зубила освобождаем из стены кабель в обе стороны от места повреждения на те же 20 см. Можно вместо зубила использовать плоскую затупленную отвертку. Не наносите сильных ударов, чтобы не повредить изоляцию кабеля.
5. Если поврежден один из проводников линии, отделяем его от исправных. Для этого вскрываем оболочку кабеля или разрезаем вдоль плоский провод («лапшу»). Изоляция жил не должна пострадать, поэтому – проявите терпение, аккуратность и упорство.
6. Если повреждены все жилы – разделываем кабель в обе стороны.
7. Разделываем жилы кабеля на длину, зависящую от выбранного способа соединения. Допускается соединение сваркой, пайкой, опрессовкой или с использованием клемм.
8. Если жилы кабеля из меди, то при использовании клемм ЗВИ (их еще называют капроновыми) вставлять ремонтную перемычку не потребуется. Подобрав клемму соответствующего сечения, соедините с их помощью концы проводов.
9. В остальных случаях потребуется установить ремонтную вставку. В качестве ее используются провода такого же материала и сечения. На каждый провод выполняется по два соединения.
10. Соединения требуют герметизации. Если стена отсыреет, то прикосновение к ней в месте нахождения неизолированного соединения приведет к удару током. Поэтому место контакта нужно плотно обмотать изоляционной лентой, дополнительно надев на провода термоусаживаемые или ПВХ трубки.
11. Укладываем провода в штробу и замазываем ее штукатуркой. До полного высыхания раствора напряжение на отремонтированный кабель подавать нельзя из-за вероятности короткого замыкания.
12. После полного высыхания раствора наклеиваем назад обои.

Особенности методов соединения проводников

Надежный способ соединения – сварка. Для нее используется напряжение 12-36 В от сварочного инвертора или самодельного трансформатора. Один провод (массу) подключают к скрученным проводам, а другой – к угольному электроду. При касании электродом вершины скрутки возникает дуга. Она плавит провода и на конце скрутки появляется металлический шарик.

Результат соединения проводов сваркой

При надежности сварка имеет и ряд недостатков:

• потребуется оборудование: сварочный аппарат или самодельный трансформатор, угольный электрод;
• трудности с соединением алюминиевых проводников: алюминий сваривают только в среде инертных газов, не дающих ему окисляться.

Вторым по надежности неразъемным соединением считается пайка. Но алюминий паять так же трудно, как и варить – нужен специальный припой и флюс. На воздухе этот металл покрыт пленкой из окислов, появляющейся мгновенно. Поэтому и принцип пайки алюминия заключается в растворении окисла и облуживания провода в среде флюса.

Трудности будут и при пайке старых многожильных проводов. Каждая их жилка покрывается окислом, поэтому перед пайкой приходится тщательно отскабливать его ножом со всех сторон. Лудить его лучше паяльным жиром, применение канифоли неэффективно.

Провода перед пайкой тщательно очищают от окислов, загрязнений и копоти. Затем их скручивают вместе, полученное соединение облуживают.

Соединение пайкой

У пайки есть недостаток – соединение трудно разобрать.

Для соединений опрессовкой используют соединительные гильзы. Это – тонкостенные трубки различных диаметров для соединения проводников соответствующих сечений. Гильзы выполняют медными или анодированными (лужеными), последние универсальны и соединяют медные и алюминиевые проводники.

Провод вставляют в гильзу с одной ее стороны до середины, затем прессуют ее специальными клещами или прессом. Затем с другой стороны вставляют другой провод и запрессовывают и его. Предварительно на провода одевают ПВХ трубки или термоусадку для изоляции соединения. Но выпускаются и полностью изолированные гильзы для соединения.

Опрессовка скруток гильзами

Недостаток метода – требуется специальный инструмент для обжима, пассатижи для этого не годятся.

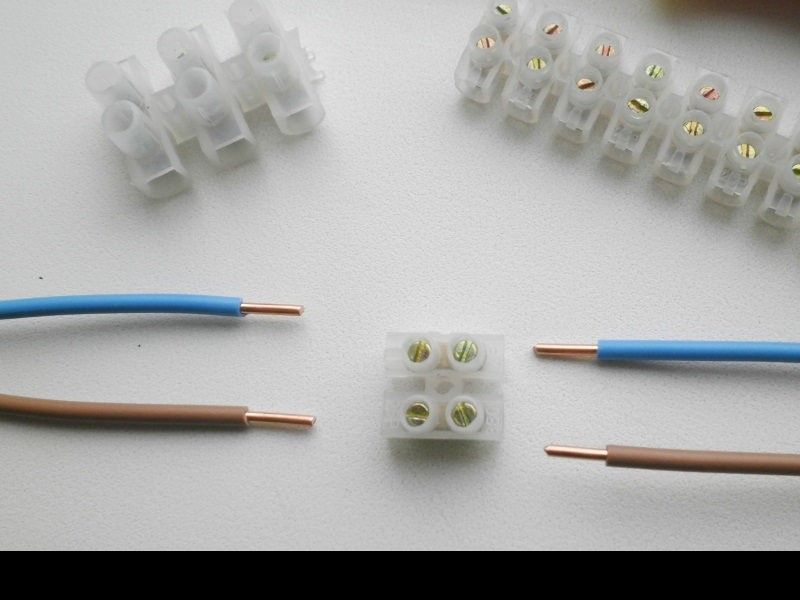

Применение капроновых клемм марки ЗВИ также сопряжено трудностями при соединении алюминиевых проводников. Алюминий – мягкий металл, а соединение в клемме выполняется прижатием провода к латунной поверхности торцом винта. Усилие затяжки приходится соизмерять с пластичностью проводника, иначе его можно перерубить. Гибкие проводники соединяются ЗВИ только после лужения или оконцевания втулочным наконечником (гильзой). Но и в этом случае тянуть сильно нельзя.

Клеммы ЗВИ и их применение

Есть мнение, что если проводники скрутить между собой, а поверх скрутки установить ЗВИ, то соединение получается надежным. Но винты клеммника наоборот, разжимают скрутку и ухудшают контакт. Поэтому применение соединения при помощи капроновых клеммников функционально ограничено: можно временно подключить или отремонтировать оборудование с их помощью. Хотя в современных светильниках подключение выполняется только через ЗВИ.

Достоинство метода только одно: дешево.

Самозажимные клеммы WAGO считаются самым универсальным средством для выполнения контактных соединений. Недостатков у них пока не обнаружено. Соединение происходит за счет подпружиненного контакта, в который вставляется проводник. Внутри клеммы содержится смазка, предохраняющая провода от окисления. При необходимости соединение можно разобрать.

Про клеммы WAGO читайте статью: «Что лучше выбрать, скрутку или клеммник для соединения проводов?»

Клемма WAGO

Еще один способ соединения проводов – колпачки СИЗ (соединительный изолированный зажим). Колпачок наворачивается на скрутку, стягивая ее и одновременно изолируя. Внутри него также помещается смазка.

Колпачки СИЗ

Про колпачки СИЗ подробнее читайте «Колпачки СИЗ для скрутки проводов. Советы электромонтажника».

Если клеммы WAGO выбираются по сечению соединяемых проводов, то СИЗ и ЗВИ – по диаметру скрутки. А поскольку скрутки получаются разного сечения, зависящего от количества проводов в них, то для монтажных работ требуется набор клемм разного калибра.

Оцените качество статьи:

как соединить провод + фото

Содержание

• 1 Wago клеммники – как пользоваться
• 2 Многоразовые клеммники Wago
• 3 Преимущества клеммников Wago

При монтаже бытовой электропроводки вместо скруток и паек приобрело широкое распространение применение клеммников. Клеммники Wago – это пружинные соединители, которые дают возможность быстро и надежно соединять медные и алюминиевые проводники в любой комбинации без использования инструмента.

Клеммники для соединения проводов обеспечивают прочный электрический контакт, хорошо изолируют соединения, позволяют монтировать проводники в распределительных коробках аккуратно и компактно.

Клеммники wago изготавливает крупная немецкая компания Wago Kontakttechnik GmbH & Co. KG, которая выпускает различные виды безвинтовых соединителей.

Wago клеммники – как пользоваться

Клеммники Wago могут иметь ряд разновидностей, позволяющих решать любые задачи по электромонтажу. Клеммники Wago бывают многоразового и одноразового использования. Самыми распространенными одноразовыми клеммниками Wago являются соединители серии 733. Бывают с гнездами для соединения от 2-х до 8-ми проводов.

С их помощью можно соединять одножильные провода. Чтобы соединить многожильные провода, их сначала необходимо отпрессовать в наконечники. Разновидностью одноразовых клеммников являются соединители, заполненные токопроводящей пастой. Они предназначены для надежного соединения алюминиевых проводников либо алюминиевых и медных.

Данные клеммники черного или темно-серого цвета. Если вам будет интересно, тогда читайте, как использовать коронку по бетону.

Многоразовые клеммники Wago

Многоразовые клеммники Wago обладают высокой популярностью. Лучшей моделью являются соединители серии 222 с рычагом оранжевого цвета, предназначенным для фиксации провода. Данные клеммники бывают с гнездами для 2-х, 3-х и 5-ти проводов. С их помощью возможно соединение как одножильных, так и многожильных проводов.

Для этого в клеммнике поднимаем фиксирующий рычаг, открывая, таким образом клемму. Вам необходимо вставить предварительно зачищенный (примерно на 1 см) провод до упора; опускаем фиксирующий рычаг, зажимая провод. Благодаря этим клеммникам вы легко сможете соединить два провода.

Преимущества клеммников Wago

Использование Wago клеммников имеет ряд преимуществ:

• простота в использовании: зачистил – вставил – зафиксировал, что значительно сокращает время монтажа;
• не требует дополнительной изоляции;
• надежная фиксация проводника без его повреждения;
• прочное соединение одножильных проводов с многожильными, так как для каждого провода в клеммнике предусмотрено отдельное гнездо;
• безопасное и долговременное соединение медных и алюминиевых проводов;
• обеспечение надежного электрического контакта, исключающего нагрев и короткое замыкание;
• возможность повторного соединения – если необходимо изменить схему, подключить новое устройство и т. п. – с клеммниками Wago провода можно быстро отсоединить и соединить снова;
• возможность проведения замеров параметров электрической цепи, не нарушая соединения.

Читайте: указатель напряжения.

Применение для клеммных колодок

Использование для клеммных колодок

• Логин
• Корзина для покупок

Опубликовано Питером Кеннеди 27/12/2013 в Методы и инструкции…

Клеммные колодки кажутся такой незначительной частью электрической системы, что обычно о них почти не упоминают, но есть много полезных вещей, которые вы можете сделать с помощью клеммной колодки, вот некоторые из них.

предложения ……

Основание для соединения с мачтой

Одним из наиболее удобных мест для клеммной колодки является основание мачты. Это позволяет вам отсоединить провода мачты для бесступенчатого отключения, если вы используете несколько клеммных перемычек и провод большего размера для отрицательного, вы можете иметь один отрицательный провод, питающий основание мачты и используемый для всех огней. Если у вас когда-нибудь возникнут проблемы с мачтовым светом, вы можете проверить наличие питания у основания мачты, а затем вы можете проверить непрерывность вверх по мачте, через лампочку и обратно к основанию мачты. На самом деле одно из основных преимуществ клеммных колодок заключается в том, что соединения видны и доступны для устранения неполадок

Установка новой электрической панели

Если вы решите заменить панель автоматического выключателя, вы можете обнаружить, что существующие провода слишком короткие, чтобы дотянуться до новой панели. Решение состоит в том, чтобы установить организованный ряд клеммных колодок в задней части корпуса панели и вывести старые провода туда, где они почти наверняка дотянутся. Затем протяните новые провода от панели к клеммникам. Это обеспечивает очень удобное и организованное расположение, вы можете прикрепить новые провода к панели перед ее установкой. Если у вас есть более одной цепи для питания от каждого автоматического выключателя, вы просто проложите один провод от панели к клеммной колодке, используйте клеммную перемычку для объединения двух соседних клемм, а затем подключите два исходящих провода к двум клеммам выключателя. блокировать.

Если вы хотите получить что-то особенное, вы можете расположить провода на клеммной колодке в той же последовательности, что и на панели, поэтому, если вы когда-нибудь потеряете код, который говорит вам, какой провод какой, вы сможете понять это. со ссылкой на панель.

Потолочные светильники

Клеммные блоки можно также использовать при установке потолочных светильников. Если у вас есть входящий провод, питающий несколько ламп, вы можете подвести его к одной или нескольким клеммным колодкам, а затем использовать клеммные перемычки для ответвления проводов к каждой лампе

Устранение неполадок

Везде, где есть стыковые разъемы, существует вероятность разрыва соединения, который невозможно устранить, не разрезая и не переделывая разъем. Если вам придется сделать это несколько раз, провод окажется слишком коротким. Если вы используете клеммные колодки, клеммы просты и доступны, а устранение неполадок происходит намного быстрее.

Взгляните на клеммные колодки, доступные на сайте shop.pkys.com

Предыдущий пост

Следующий пост

ВЕРХ

5 различных способов соединения проводов, объяснение

Вы начертили схему, разложили компоненты и готовы собрать воедино свой последний электрический проект. Хотя на бумаге все выглядит великолепно, вы обнаружите, что ключевой компонент вашего проекта зависит от провода, который слишком короток для фактической сборки. Ну так что ты делаешь?

За исключением разборки этой детали для припайки более длинного провода, самым простым и надежным способом будет соединить удлинительный провод. Вот пять лучших методов сращивания проводов, которые обеспечат надежное соединение независимо от имеющихся в вашем распоряжении инструментов.

1. Скрутка и лента

2 Изображения

Для любого проекта, требующего временного ремонта, или проекта, который будет в основном стационарным, может помочь простое скручивание проводов, обмотанных изолентой. Хотя это никоим образом не так жизнеспособно, как другие методы в этом списке, в крайнем случае он, безусловно, может помочь!

Преимущества простого маневра скручивания и изоленты в основном заключаются в экономичности — не требуются никакие инструменты, кроме рулона изоленты. Из-за характера соединения его можно очень легко переделать или усилить позже; в результате это отличное решение для создания прототипа сборки, прежде чем переходить к более постоянному сращиванию.

Изюминкой этого метода является использование проволочной гайки — это маленькие пластиковые колпачки, которые действуют как надежный корпус для размещения витой пары проводов.

Хотя они более безопасны, они также немного более громоздки, и их может быть трудно поместить в маленькое шасси.

2. Пайка

Пайка, ставшая естественным продолжением скручивания и ленты, представляет собой безопасный, электрически надежный и недорогой метод соединения двух проводов. Компромисс для этого двоякий: стоимость приема при покупке качественного паяльника и кривая обучения, связанная с правильными методами пайки. Тем не менее, паяльник для электроники, как крыло для самолета — без него далеко не уедешь.

См. также: Советы, которые следует учитывать перед покупкой нового паяльника

При сращивании проводов с помощью пайки необходимо помнить о нескольких ключевых вещах: как определить надежное паяное соединение и как его сделать.

Во-первых, обратите внимание на место пайки — правильное соединение будет блестящим и гладким, в отличие от гротескного пятна припоя на двух проводах. Нам нужны блестящие и гладкие, а не комковатые и серые:

2 Изображения

Кроме того, место пайки должно быть прочным – хорошенько потяните за него! Если он разваливается, это может быть слабым местом в вашем проекте — лучше выяснить это, прежде чем ставить все остальное на место.

Для достижения наилучших результатов пайки при сращивании проводов соблюдайте следующие рекомендации:

1. Надежно скрутите провод – проверьте рывком.
2. Нанесите флюс на витую пару. Это способствует правильному распределению тепла и обеспечивает плавный поток припоя.
3. Лудите утюг небольшим количеством припоя, чтобы он имел блестящее покрытие.
4. Нагрейте витую пару снизу и нанесите припой сверху. Дайте припою расплавиться и стечь по проводам. Это поможет избежать комков припоя и обеспечить соединение на всем протяжении.

3. Термоусадочный стыковой соединитель

Сочетая надежность паяного соединения с простотой использования скручивания и ленты, термоусадочный стыковой соединитель представляет собой простой и чистый способ сращивания проводов. Хотя паяльник не требуется, вам все равно нужен какой-то источник тепла. По словам производителей этих соединителей, лучше всего использовать тепловую пушку.

Чтобы использовать эти разъемы, просто наденьте трубку на один конец соединения, скрутите провода вместе и наденьте разъем на витую пару. Как только будет применено достаточное количество тепла, паяное соединение расплавится, соединяя провода. Одновременно с этим термоусадочная пленка сожмется, обеспечивая аккуратный и замкнутый раствор для припоя.

Основным недостатком этих соединителей является стоимость — вам не только нужен специальный термофен, но и сами соединители стоят намного больше, чем эквивалентный припой и термоусадка, из которых они состоят. Тем не менее, это быстрое и чистое решение.

4. Обжимное стыковое соединение

Для чего-то, что обладает прочностью припоя, но не нагревается, обжимное соединение — это то, что нужно. Требуется только обжимной инструмент и соответствующие соединители, обжим обеспечивает сверхпрочное соединение с минимальными затратами.

По сути, при обжатии провода сжимаются в соединительный элемент; сильное давление и трение обжимного инструмента обеспечивают газонепроницаемое соединение, что помогает предотвратить коррозию проводов. Обжимные соединения чрезвычайно механически прочны и очень устойчивы к механическим нагрузкам, что делает их идеальным соединением для проекта, который будет выполняться в движении или в непогоду.

Недостатком такого механически прочного соединения является то, что оно необратимо. В отличие от паяного соединения, которое при необходимости можно расплавить и переделать, обжимное соединение — это одно и то же.

Связанный: Не выбрасывайте, перепрофилируйте: крутые идеи «сделай сам» из старых кабелей и проводов

5. Клеммные колодки

Один из самых быстрых и громоздких способов сращивания проводов. Клеммная колодка обеспечивает гибкое соединение без использования каких-либо специальных инструментов. . Если у вас есть отвертка, вы можете использовать клеммную колодку.

Подобные по конструкции винтовым клеммам, которые часто используются в hi-fi оборудовании, клеммные колодки образуют соединения, физически закрепляя концы проводов на месте. Контакт между двумя терминальными входами соединяет провода, и выполняется соединение.

Эти блоки являются отличным выбором для простого подключения и соединения более двух проводов вместе. Вместо того, чтобы пытаться спаять несколько проводов вместе, простая клеммная колодка может обеспечить контакт между десятками проводов одновременно.
