Собрать стеллаж: Как собрать стеллаж или шкаф своими руками, подробная инструкция

Добавлено автор alexxlab

Как собрать стеллаж или шкаф своими руками, подробная инструкция

Чтобы собрать шкаф/стеллаж/полку, которую сделали мы, вам понадобится только отвёртка. Все остальные детали и инструменты уже включены в комплект. Мы постарались продумать такую конструкцию, чтобы любой шкаф собирался по одному и тому же сценарию, а если какое-то отклонение и появится, то оно не должно существенно повлиять на процесс сборки.

В этой заметке мы рассматриваем как собрать каркас шкафа.

Если вы находитесь в городе Пермь, то всегда можете заказать сборку любого изделия. Подробнее в заметке об оплате  и доставке

СПИСОК ДЕТАЛЕЙ

перед тем как начать, рекомендуем разложить все детали перед собой, чтобы не запутаться

  • — шканты
    деревянные колышки
  • — мебельные эксцентрики и односторонние/двусторонние штоки для них
    металлические детали для стяжки вертикальных деталей
  • — металлическая часть полкодержателей

    металлические детали для крепления стягивающих полок на полкодержателях
  • — конфирматы
    еврошурупы с шлицем под шестигранный ключ
  • — шестигранный ключ
    Г-образный ключ для закручивания конфирматов
  • — нижняя и верхняя плоскости
    отличаются от остальных четырьмя сквозными отверстиями по углам
  • — боковые плоскости
    отличаются от остальных углублениями на торцах. Одна их сторона обязательно гладкая
  • — внутренние вертикальные  плоскости (если есть)
    такие же как и боковые имеют углубления на торцах, но отверстия имеются с двух сторон
  • — простые горизонтальные полки

    отличаются четырьмя углублениями на торцах
  • — крайние простые горизонтальные полки
    отличаются четырьмя углублениями на торцах, в некоторые из которых заранее установлены деревянные шканты
  • — горизонтальные полки с полкодержателями (если есть)
    отличаются четырьмя пластиковыми полкодержателями

Порядок действий

На примере шкафа 3х3 из нашего каталога

Примерно такую схему мы прикладываем к каждому заказу


1. Соединяем основание и боковую плоскость с помощью двух конфирматов и кладём конструкцию на боковую плоскость.

Если шкаф небольшой до 1500мм, то мы собираем его не на конфирматы, а на эксцентриковые стяжки, чтобы крепления были спрятаны. Как работают такие стяжки можно посмотреть в пункте №4.

2. Вкручиваем в несквозные отверстия в средней части стенок металлические части полкодержателей.

3. Устанавливаем полки в которых уже есть шканты в боковую стенку .

4. Вставляем в основание с помощью шкантов следующую вертикальную плоскость (если шкаф имеет больше одной ячейки по ширине иначе переходим к пункту  6).

В некоторые вертикальные плоскости встроен эксцентрик для стяжки конструкции. Поэтому, если между толстых отверстий для шкантов есть узкое отверстие, то значит это отверстие для крепления эксцентрика. Рекомендуем заранее завернуть ответные части эксцентриков с резьбой как показано на фото (длинные с пластиковой оранжевой накладкой).

После установки плоскости с эксцентриком, необходимо затянуть эксцентрик повернув винт так, чтобы стрелка смотрела в сторону соединения деталей.

5. повторяем пункты 2-4 пока не кончатся вертикальные плоскости.

6. Присоединяем боковую плоскость к полкам, у которых уже должны быть установлены шканты.

10. Соединяем боковую плоскость и основание на конфирматы.

11. Одеваем верхнюю плоскость (крышку) на шканты, эксцентрики (если есть) подобно основанию.

12. Фиксируем верхнюю плоскость с помощью конфирматов к боковым плоскостям.

13. Если в вашем шкафе есть задняя стенка, то она прибивается на маленькие гвоздики из комплекта или промышленным степлером, если он есть у вас. Лучше делать это положив шкаф на пол  лицевой стороной. Чтобы выровнять геометрию шкафа рекомендуем проверить рулеткой равенство диагоналей шкафа и только после этого прибивать заднюю стенку. Чем больше точек крепления будет, тем надёжнее. Обязательно крепите заднюю стенку не только к боковым стенкам, но и внутренним элементам конструкции.

14. Ставим шкаф вертикально. Одеваем недостающие полки с помощью полкодержателей и затягиваем их отверткой, чтобы стянуть боковые перегородки. Если ваш шкаф больших габаритов, то рекомендуем ставить шкаф вдвоём.

15. Проверяем и затягиваем все эксцентрики.

16. После этого рекомендуем закрепить шкаф к стене. Об этом мы написали отдельную заметку.

Попробуйте сделать шкаф, комод, стол или кухню в нашем простом онлайн-конструкторе и сразу узнаете стоимость!

Сборка стеллажей Start и Master — инструкция о том, как правильно собрать стеллаж металлический своими руками

Разрабатывая конфигурацию наших стеллажей, мы старались сделать процесс их сборки максимально простым, но при этом не потерять в надежности и качестве конструкции. И у нас это получилось! Стеллаж серии «Старт» можно собрать самостоятельно за 10 минут вообще без инструментов и каких-либо навыков. Со складскими стеллажами серии «Мастер» немного сложнее — нужно собрать раму, соединив стойки с помощью раскосов. Но процесс этот также упрощен максимально, без потери в несущей способности конструкции.

Как правильно собрать стеллаж Старт

Перед тем, как начать сборку стеллажа Start, проверьте комплектацию. Все элементы должны быть в комплекте. После этого нужно собрать стойку. Для этого закрепите подпятник с помощью пары болтов. Собрав все 4 стойки, переходим к установке полок. Полки крепятся прямо к стойкам, с помощью зацепов. Закрепите нижнюю полку, придав конструкции базовую устойчивость. После этого достаточно просто крепятся остальные полки. Наконец выставьте стеллаж, отрегулируйте уровнем и готово!

Комплектация стеллажа Старт

  1. Стойки, 4 шт.
  2. Подпятники, 4шт.
  3. Полки
  4. Болты и гайки

Если все на месте, приступаем к сборке стеллажа↓

Пошаговый алгоритм сборки:

  1. Распаковать и убедиться, что комплектация полная
  2. Собрать стойку: закрепить подпятник болтами
  3. Закрепить стойки на первой полке
  4. Установить остальные полки и выровнять конструкцию
Скачать инструкцию в PDF

Видео — инструкция по сборке полочного стеллажа Старт

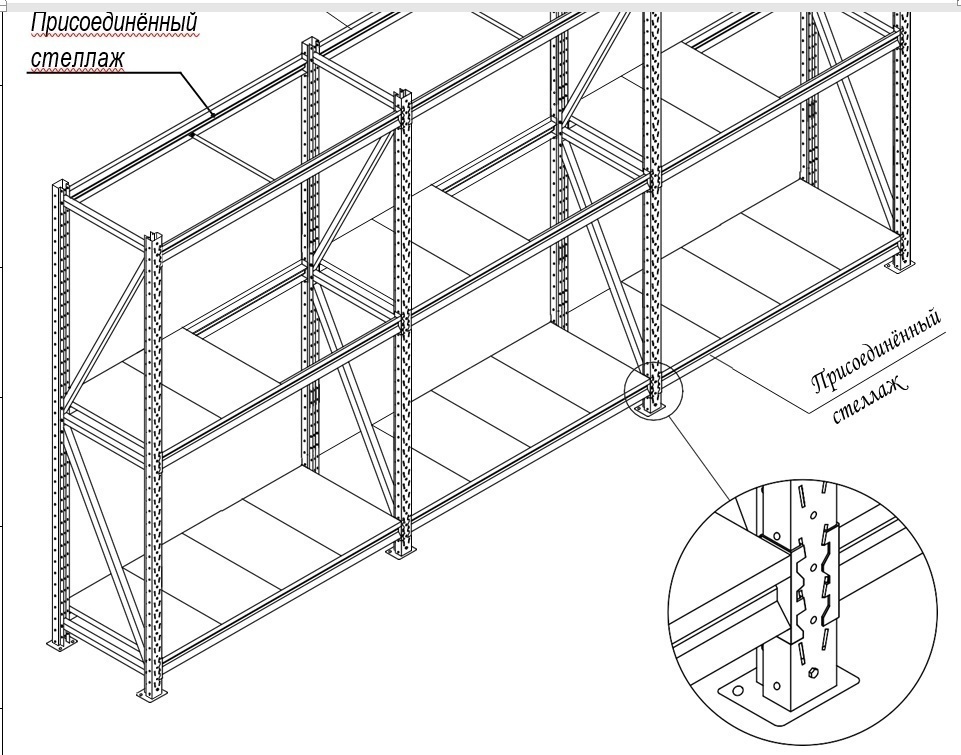

Как собрать стеллаж металлический Мастер

Сборка стеллажа Master немного сложнее, чем Start’а. Связано это с тем, что стеллажу для таких нагрузок необходимо обеспечить более жесткую конструкцию. Эту жесткость удается получить за счет соединения стоек горизонтальными и диагональными раскосами. А более высокая несущая способность достигается за счет использования опорных траверс, которые крепятся посредством запев к стойкам. На эти траверсы уже и устанавливаются полки. Это может быть ДСП лист со специальной стальной опорой или наборная металлическая полка — зависит от типа стеллажа. Из инструментов понадобиться пара гаечных ключей и киянка. Если киянки нет, то и обычный молоток подойдет.

Комплектация стеллажа Мастер

  1. Стойки, 4 шт.
  2. Траверсы
  3. Раскосы: горизонтальные и диагональные
  4. Подпятники, 4шт.
  5. Опоры под ДСП
  6. Металлические полки
  7. Болты и гайки
  8. Фиксатор

Если все на месте, приступаем к сборке стеллажа↓

Пошаговый алгоритм сборки:

  1. Распаковать и убедиться, что комплектация полная.
  2. Собрать раму. Для этого стойку нужно соединить раскосами.
  3. Установить траверсы, начиная с нижней
  4. Поставить металлические полки или опоры под листы ДСП (в зависимости от типа стеллажа)
Скачать инструкцию в PDF

Видео — как собрать стеллаж Мастер

Если вам нужна помощь в подборе полочного стеллажа или подробная консультация по сборке, обращайтесь к менеджеру нашего интернет-магазина. Звоните по указанным номерам телефона или пишите в чат справа. Оперативно отвечаем на все вопросы. Ознакомиться с ассортиментом полочных стеллажей, которые мы предлагаем, можете в каталоге интернет-магазина.

Стойки для серверов

Как собрать стойку для серверов

В этом видеоролике обсуждаются рекомендации и передовой опыт по сборке стоек для серверов. Сборка новой серверной стойки может быть немного сложной задачей, но есть несколько общих рекомендаций, которые вы можете использовать при сборке большинства серверных стоек, которые продает StarTech. com. Давайте посмотрим на рекомендации.

Прежде чем начать

  1. Убедитесь, что в том месте, где вы будете строить, достаточно места.
  2. Если вы собираетесь переместить стойку, убедитесь, что она пройдет через любые двери или коридоры.

При сборке

  1. Убедитесь, что у вас есть все детали, перечисленные в руководстве.
  2. Убедитесь, что у вас есть все необходимые инструменты.
  3. Соберите стойку в правильном порядке согласно инструкции.

После сборки

  1. Еще раз проверьте, все ли там, где должно быть, а затем затяните все.
  2. Будьте осторожны, чтобы не сорвать винты.
  3. Установите ролики и любые аксессуары для серверной стойки.

Теперь, когда вы ознакомились с рекомендациями, вы можете приступить к сборке серверной стойки.

Рекомендуется вынуть все детали из коробки и убедиться, что они соответствуют деталям, указанным в руководстве.

Вы также должны убедиться, что у вас есть все необходимые инструменты.

Сначала необходимо собрать регулируемые балки.

В этой серверной стойке эти регулируемые балки контролируют глубину нашей стойки и отмечены порядковыми номерами. Номера индексов позволяют вам установить глубину вашей стойки в зависимости от вашего оборудования. Убедитесь, что вы выбрали одинаковые индексы для всех регулируемых балок. Вы можете использовать таблицу измерений в руководстве для справки.

Когда вы ввинчиваете свои первые винты, рекомендуется затягивать их только вручную. Таким образом, если вам нужно что-то открутить, вы можете сделать это легко.

Теперь ваши регулируемые балки должны быть вместе.

Теперь вы будете использовать балки, чтобы выровнять один набор левой и правой вертикальных направляющих, а также верхний и нижний кронштейны. Часто проще всего построить стеллаж на боку.

Есть несколько важных вещей, которые вы должны проверить на этом этапе сборки:

  • Убедитесь, что номера на регулируемых балках и вертикальных направляющих направлены в нужную сторону
  • Обязательно обратитесь к руководству по схеме крепления, так как это имеет решающее значение для устойчивости стойки после ее сборки. Такая же схема крепления будет использоваться для других углов серверной стойки. Для этой стойки видно, что винт проходит через верхний или нижний кронштейн, затем через вертикальную направляющую и затем в регулируемую балку в указанном порядке. Это важно и будет одинаковым для всех ваших углов.

Теперь две регулируемые балки, две вертикальные направляющие, а также верхний и нижний кронштейны должны быть на месте. Теперь вы можете прикрепить две другие вертикальные рейки и наши последние две регулируемые балки.

Пришло время перепроверить, все ли в порядке, прежде чем затягивать все винты. Убедитесь, что все номера на ваших балках направлены в правильном направлении, схема крепления для каждого угла правильная и что все направляющие кабеля направлены в одном направлении.

Как только вы убедитесь, что все в порядке, вы можете затянуть винты, но будьте осторожны, чтобы не сорвать их.

Теперь, когда ваша стойка полностью собрана, вы можете прикрепить ролики и аксессуары для серверной стойки. Обратите внимание, что все ваши ролики и аксессуары для серверных стоек должны быть установлены лицом в одном направлении. Возможно, вам будет проще перевернуть серверную стойку, чтобы установить ролики.

Как видите, сборка стоек довольно проста, если вы не торопитесь. Если у вас возникли проблемы с настройкой серверной стойки StarTech.com, обратитесь в службу технической поддержки за дополнительной помощью.

Этот FAQ относится к следующим продуктам:

2636CABINET 2636КАБИНЕТR 2ПОСЛЕДНЯЯ 2POSTRACK12 2ПОСТРЕК16 2POSTRACK42 4ПОСТРЕК12 4ПОСТРАК12А 4ПОСТРАК12U 4ПОСТРЕК25 4ПОСТРАК25U 4POSTRACK36 4ПОСТРЕК42 4ПОСТРАККБК 4POSTRACKHD 4ПОСТРК12АР 7230КАБИНЕТR 7236ШКАФ CAB1019WALL PORACK12U СТОЙКА-18У-20-СТЕНКА-ОА СТОЙКА-21У-20-СТЕНКА-ОА СТОЙКА-24У-20-СТЕНКА-ОА RK119WALLV RK1219SIDEM RK1219WALH RK1219WALHM RK1219СТЕНА RK1219WALLMR RK1219ВАЛЛОХ RK1219WALLR RK1224WALHM РК1233БКМ РК1236БКФ РК1236БКФР РК12ОД RK12WALHM RK1520WALHM RK1820WALHM РК1833БКМ РК219ВАЛЛВ RK219WALVO РК2236БКФ РК2236БКФР РК2433БКМ РК2536БКФ РК2536БКФР РК2537БКМ RK2620WALHM RK319WALLV RK419WALLV RK419WALVO RK419WALVS RK419WALVSR РК4236БК РК4242БК РК4242БК24 РК4242БК30 РК4242БКР RK616WALM RK619WALL RK619WALLOH RK812WALLO RK812ВАЛЛОА RK819SIDEM RK819WALLOH РК8ОД RK920WALM РК960КП RK9WALM RKQMCAB12 РКВУДКАБ12 НАСТЕННОЕ КРЕПЛЕНИЕ6 НАСТЕННАЯ ПОЛКА4U WALLSHELF8U
