Сливной сифон: Сифон для раковины Equation слив d 40 мм

Сифон McAlpine самозакрывающийся сливной «сухой» клапан, вход 1 1/2″ В, выход компрессионный MRNRV50-PB — цена, отзывы, характеристики, фото

Сифон McAlpine самозакрывающийся сливной «сухой» клапан, вход 1 1/2″ В, выход компрессионный MRNRV50-PB устанавливается для водоотведения внутри зданий, бытовой и дождевой канализации, вентиляции.

• Пропускная способность — 54 л/мин.
• Рабочая температура — до 90^оС.
• Химическая стойкость — от pH 2 до pH 12.

• Вид трубчатый
• Размер 1.1/2 дюйма х 40/50 мм
• Материал пластик
• Диаметр выхода в канализацию, мм 50
• org/PropertyValue»> Перелив нет
• Слив для стиральной машины нет
• Диаметр выпуска (отверстия для слива), мм 40

Комплектация *

• Сифон.
• Пластиковый пакет.

Параметры упакованного товара

Единица товара: Штука
Вес, кг: 0,21

Длина, мм: 153
Ширина, мм: 55
Высота, мм: 55

Произведено

• Великобритания — родина бренда
• Великобритания — страна производства*

* Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства.

Указанная информация не является публичной офертой

На данный момент для этого товара нет расходных материалов

виды, критерии выбора + правила сборки

Выполнение самостоятельного монтажа раковины обязательно сопровождается процедурой покупки нового сифона, его сборкой и установкой. Сливной сифон для умывальника – конструкция, через которую проходит жидкость, а благодаря водной пробке блокируются канализационные газы.

Критерии выбора и последующая сборка этого сантехнического прибора несложная, однако выполнение всех правил сможет уберечь от дальнейших протеканий, что обеспечит бесперебойную работу слива.

В этом материале мы расскажем об устройстве и разновидностях сливных систем для умывальника, а также о том, каких правил следует придерживаться при выборе.

Содержание статьи:

Функции и принцип работы

Основное предназначение сифона – организация своевременного оттока жидкости в канализационный слив. Также он выполняет и второстепенные функции: препятствует засорению труб и предохраняет помещение от неприятных газов, накапливаемых в стоке.

Конструктивно устройство состоит из трех элементов:

• резервуара/емкости;
• приемного патрубка с декоративной решеткой, выполненной из металла;
• сливного патрубка, который подсоединяют к канализационному стоку.

Одна из дополнительных, но важных конструкций прибора – механизм перелива. Он выполнен в виде трубки и отвечает за защиту умывальника от чрезмерного заполнения водой, посредством вывода лишней жидкости.

Сифон представляет из себя изогнутый механизм, перелом которого заполнен сливной жидкостью. Именно в этом колене остается весь мусор, который посредством откручивания пробки легко чистится

Принцип работы сливного механизма основан на гидростатическом законе сообщающихся сосудов. Сосуды с общей частью, заполненной покоящейся жидкостью, называют сообщающимися. В сифоне они представлены коленом, с размещенным выше отверстием приемного патрубка и нижней частью – отверстием сливной трубы.

Даже после перекрытия крана и прекращения поступления воды, ее часть не сможет пройти через изгиб, поэтому так называемый отстойник всегда наполнен водой. Таким образом в колене образуется , не позволяющий запахам из канализации проникать в комнату.

Виды сифонов для умывальников

Конструктивные особенности и характеристики материала изготовления – это основные показатели, на которые стоит ориентироваться при подборе сантехнических приборов.

Они определяют временные и трудовые затраты на монтаж механизма. Поэтому требуется детальное рассмотрение имеющихся вариаций сифонов и их особенностей при установке.

Для осуществления правильного выбора модели сифона стоит учитывать не только его конструктивные характеристики, но и устройство умывальника, а также место входа в канализацию

Все модели, представленные в магазинах, могут отличаться формой, материалом и принципом действия.

Однако выделяют несколько основных групп:

• гофрированные;
• бутылочные;
• трубные.

Дополнительно выделяют скрытые сифоны, а трубные делят на обычные, когда участок трубы изогнут в форме полукруга, и плоские – изгиб создается двумя вертикальными трубами и одной горизонтальной, а конструкция в итоге обретает П-образную форму.

Удобство и простота гофры

Этот вариант достаточно прост по своему строению. Приемный патрубок, оснащенный металлической решеткой, резиновыми уплотнителями и болтом, переходит в гибкую отпрессованную трубу.

Последний элемент посредством переходника подсоединяется к стоку канализации.

В ситуациях, когда под умывальником места практически не остается и приходится менять радиус изгиба гофрированного сифона не по инструкции – необходимо осознавать, будет ли достаточно в отстойнике скапливаться воды для создания водяного затвора

Гофрированная модель достаточно удобна, особенно в том случае, когда свободного пространства под умывальником немного: из-за установленной тумбы либо когда планируется размещение каких-либо предметов.

Основное отличие такого сифона – возможность самостоятельного моделирования изгиба для обустройства гидрозатвора. Есть модели, в комплектацию которых не входит каркас, фиксирующий сгиб.

Поэтому при монтаже сливного механизма радиус петли сгиба должен быть достаточным для создания в отстойнике необходимого объема воды.

В инструкции к каждой модели производитель прописывает требуемые показатели для обеспечения нужного давления, участвующего в противостоянии проникновения газов из канализации

Несмотря на то, что эта вариация сифонов самая простая, в сборке и установке существуют незначительные минусы. В большей части они касаются дополнительных механизмов, а именно невозможности подключения шлангов для перелива и отвода стока от стиральной машинки.

Процесс сборки сифона-гофры не представляет сложностей. Детали комплектуются следующим образом:

1. С помощью винта приемный патрубок подсоединяется к умывальнику. При этом резиновые шайбы располагают с его внешней и внутренней сторон.
2. Наконечник трубы посредством переходника подключается к стоку канализации.
3. Далее гофрированный шланг выгибают для создания колена, образующего гидрозатвор.
4. Фиксация производится при помощи идущего в комплекте согнутого каркаса.

В этом случае не требуется пропитка узлов соединения герметичным составом. Когда возникнет необходимость очистить трубу от засора, достаточно будет вынуть шланг-гофру из переходника, разровнять его и очистить от ненужных скоплений.

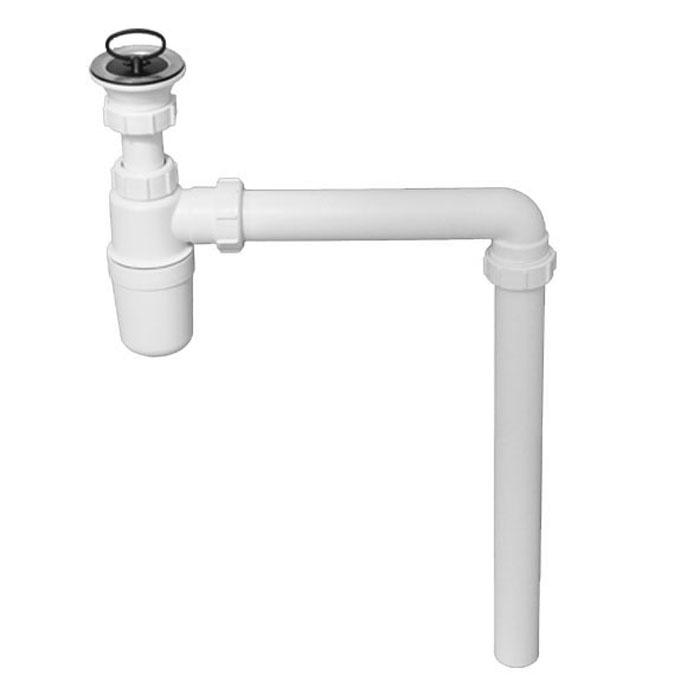

Устройство бутылочного сифона

Основное преимущество бутылочных конструкций в универсальности. Их функционал легко расширяется путем подключения одного или двух дополнительных сливных шлангов.

Даже в моделях, где такие разъемы не предусмотрены, есть возможность приобрести переходник с нужным количеством выходов. Его установка производится между так называемой бутылкой и приемным патрубком.

Процедура очищения сифона выполняется путем откручивания дна «бутылки». Такая система не пропускает тяжелые предметы — уронив сережку в слив, можно быть уверенным, что она находится в нижнем резервуаре

К минусам бутылочной системы относят жесткость комплектующих деталей — возможность их подгибания при монтаже исключается. Также многих пугает наличие большого числа комплектующих.

Предполагая, что сборка такого узла затруднена, многие новички останавливают свой выбор на другой модели.

Однако собрать его несложно, достаточно ознакомиться с комплектом деталей:

• защитная решетка, с несколькими отверстиями диаметром не более 10 мм;
• большая уплотняющая прокладка из резины;
• патрубок подключения к умывальнику;
• гайка;
• стяжной винт;
• сифон;
• отвод к канализации;
• конусообразные прокладки;
• маленькая и большая плоские прокладки;
• декоративная накладка из пластика;
• пластиковая стяжная гайка;
• пластиковый переходник.

Сборка и монтаж такого узла рассчитан на 3 основных этапа: подсоединение к умывальнику, комплектация главной части бутылочного сифона и подключение к канализационному стоку. Если детали недостаточно плотно прилегают друг к другу, для уплотнения используют сантехнический лен.

На первом этапе в отверстие для слива укладывается соответствующего диаметра уплотнительное кольцо и защитная решетка. Далее на борт приемного патрубка помещается самая толстая прокладка из резины.

Верхний участок прижимается к раковине, а стяжной винт вставляется в защитную сетку и вкручивается в гайку, что размещена на корпусе. Затягивая крепежные элементы необходимо следить за фланцем с прокладкой – они не должны поворачиваться.

Недобросовестные производители могут выпускать раковины с недостаточным углублением сливного отверстия. В этом случае нет необходимости вкладывать внутреннюю прокладку. Вместо нее вокруг разъема необходимо нанести герметик

Второй этап обусловлен сборкой сифона. На трубу, отводящую жидкость в канализацию, одевается стяжная гайка и конусообразная прокладка следом.

Теперь в верхний участок «бутылочного» корпуса вставляется приемный патрубок и посредством стяжной гайки фиксируется на нужной высоте. В стакан помещается большой плоский уплотнитель, а в финале закручивается крышка на корпусе.

За счет того, что в стакане сифона скапливается мусор, есть необходимость его периодического очищения. Этот участок не замазывают силиконом. По надобности можно использовать уплотнительную нить для труб

На третьем этапе производится непосредственное подключение к канализационной системе. Для этого на стоковую трубу накладывают прокладку и вставляют в нее сливной патрубок сифона.

При необходимости можно использовать переходник. В последнем узле применяют герметики. На этом процесс сборки и монтажа закончен. Теперь необходимо проверить работу сливной системы.

Подробнее об установке сифона на раковину можно прочесть в .

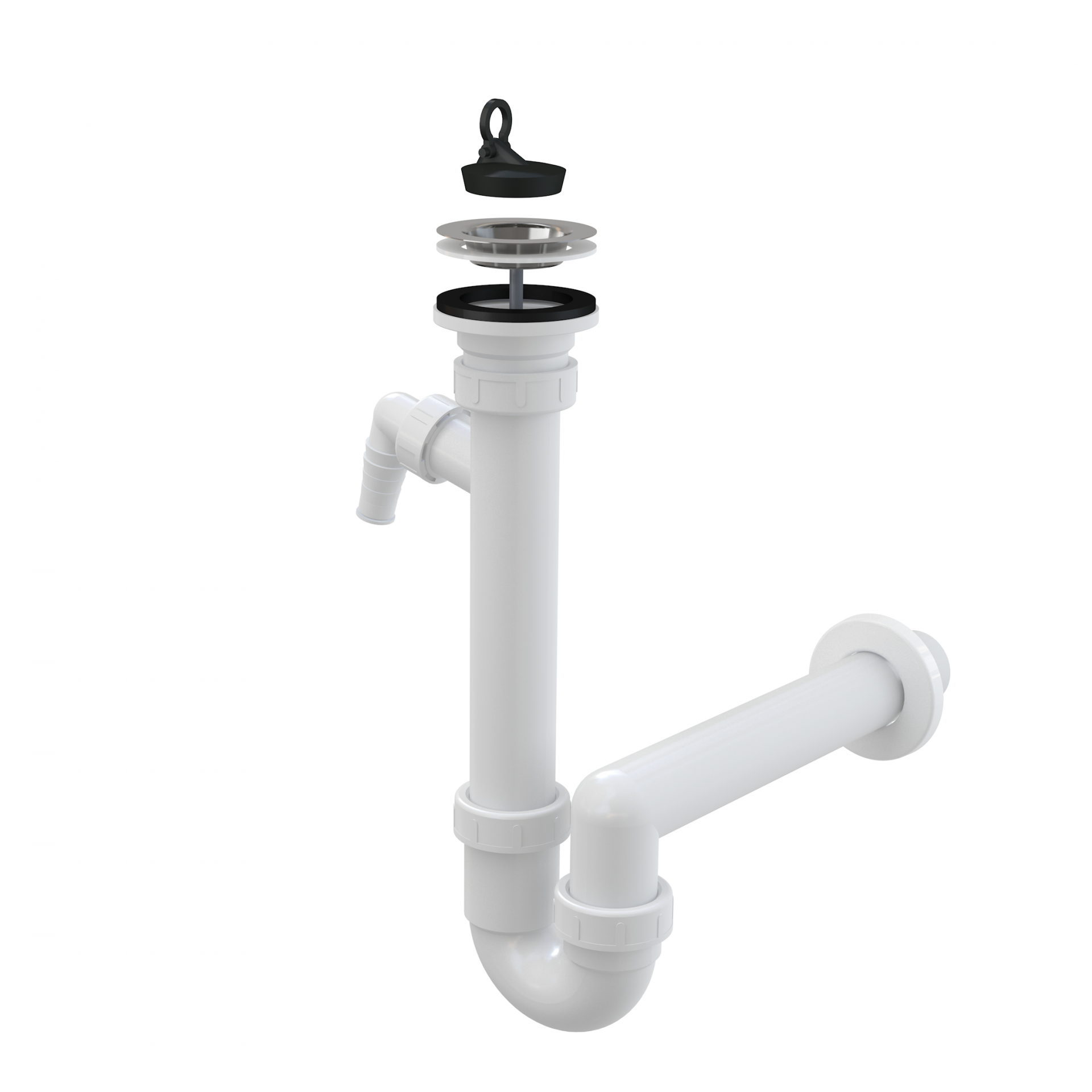

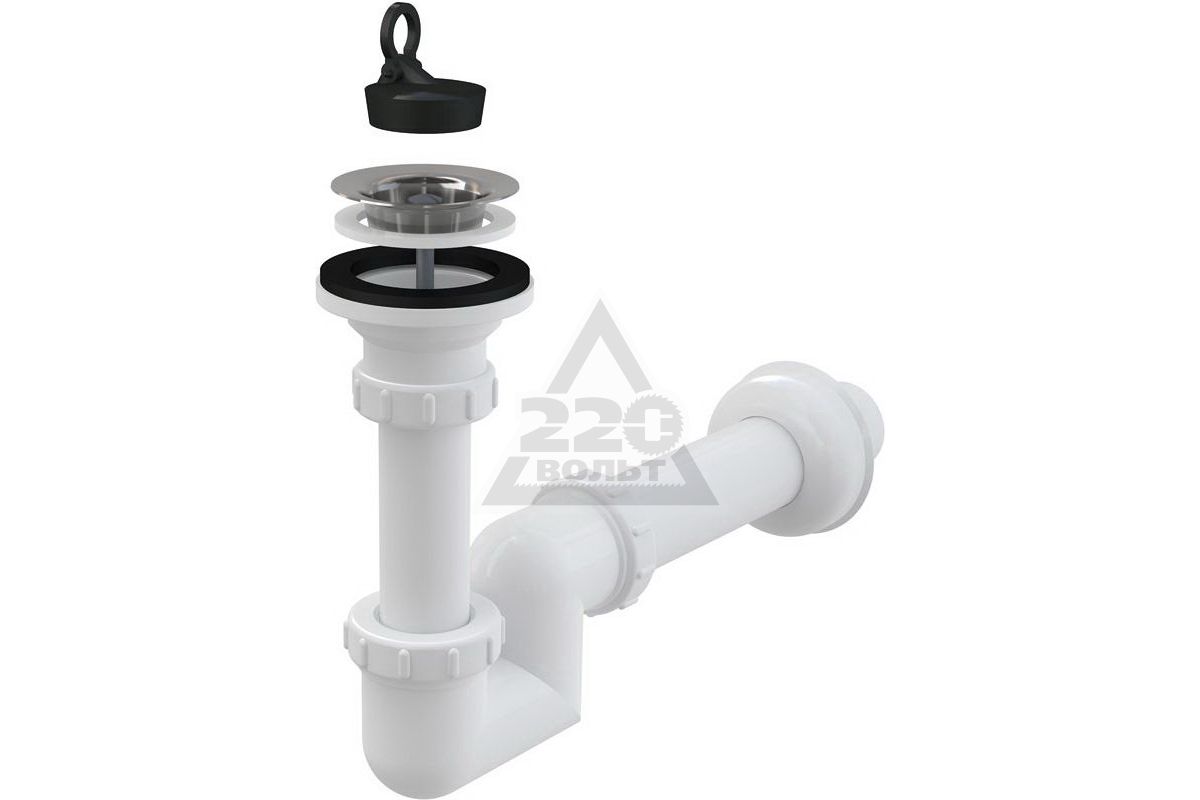

Особенности трубных сантехнических узлов

Различают два вида трубных сифонов – обычные и плоские. Первые имеют стильный дизайн, поэтому не требуют маскировки, а вторые больше применяются при ограниченном пространстве под раковиной.

Эти модели более сложные в уходе сравнительно с предыдущими. Для очистки понадобится выкрутить согнутую часть трубы из приемника, а затем из слива.

Устранить проблему неудобной очистки можно, купив трубный сифон со специальным разъемом, оснащенным крышкой и расположенным на вершине сгиба. Таким образом очистка производится без разбора конструкции

Устройство трубного сифона простое – это согнутая часть трубы, по обе стороны соединенная с приемным и сливным патрубками. Вся конструкция жесткая и не подлежит регулировке при монтаже. Процесс установки такого механизма разнится от бутылочного лишь одним пунктом – вместо «бутылки» вкручивается изогнутая труба.

Некоторые модели отличаются небольшим по размеру гидрозатвором. Тем не менее для противодействия прессинга газов из канализации такой глубины будет достаточно.

А вот при длительном отсутствии, например, при отъезде, вода в отстойнике может испариться и в момент возвращения будет слышен характерный запах канализации. Во избежание такой ситуации слив рекомендуется закрывать пробкой.

При установке этого сантехнического устройства стоит обращать внимание на высоту канализационного входа. Ее уровень должен соответствовать горизонтальному участку слива на сифоне.

Довольно распространены трубные модели с переливом, что является очень удобным для небольших раковин, где есть вероятность выхода жидкости за границы умывальника.

Скрытый тип сливного узла

Скрытая вариация сифонов частично устанавливается в стену, а именно бутылочное устройство. Видимой остается только горизонтально расположенная труба.

Существуют скрытые модели сифонов, оснащенные съемной крышкой. С ее помощью обеспечивается доступ для прочистки сливного прибора. Однако модель находится в высокой ценовой категории

К достоинствам относят полностью спрятанный сантехнический узел. К недостаткам — сложность установки, а также проблематичный доступ для обслуживания и ремонта.

Из каких материалов делают сифоны?

Материалы, используемые для литья сифонов, должны соответствовать всем техническим стандартам. От этого зависит их эксплуатационный срок и качество выполнения заявленных производителем функций.

Требования, предъявляемые для материалов стоковых приборов, следующие:

• практичность при обслуживании;
• неуязвимость перед высоким температурным режимом;
• устойчивость к коррозии;
• низкая предрасположенность к скоплению отложений из-за постоянного контакта с водой.

По большей части сливные устройства для умывальников сделаны из пластика, чугуна, никеля, латуни, сплава латуни и бронзы, стали, прочего.

Самым практичным и экономным вариантом считается конструкция слива из пластика. Это может быть стандартный белый или цветной вариант. Материал легкий в монтаже, имеет плотное сцепление деталей и в большинстве случаев не требует уплотнения стыков — вместо этого применяется муфта.

Также модели не подвержены воздействию ржавчины, устойчивы к проходящим процессам гниения и коррозии. Легкий уход даже хлорсодержащими составами позволяет придерживаться максимальной чистоты прибора.

При выборе пластикового сифона можно найти нестандартные оттеночные варианты, например, черного или серого цвета. Использование темного тона в интерьере ванной — смелое решение, подходящее исключительно для просторного помещения

Более прочными считаются бронзовые и латунные сливные установки. Модели мало подвергаются коррозии и ржавчине, но все-таки окисляются.

Посредством этих химических процессов на неровных участках задерживаются частицы грязи, находящиеся в составе проточной воды. Так происходит постепенное засорение. В этом плане, пластик гораздо практичнее.

Сливной механизм из бронзы имеет эстетически привлекательный вид. Чаще всего этот сифон открыт для обозрения и является частью винтажного стиля

Сливная установка, выполненная из металла, ежегодно расширяет круг своих поклонников. Буквально за последние десять лет популярность возросла более чем в два раза. Все благодаря отменным характеристикам металлических устройств: прочность, эстетически привлекательный вид и гигиеничность сплава.

Для таких моделей сталь может использоваться как в чистом виде, так и в составе сплавов. Ценовая категория металлического прибора на порядок выше предыдущих вариантов, что указывает на отменное качество и высокий срок эксплуатации.

Наружное покрытие металлического сифона выполняет исключительно декоративную роль. Самые распространенные варианты – покрытие хромовым составом. Именно такой вариант легко вписывается в любой интерьер ванной комнаты

Большинство покупателей исходя из низкой стоимости и практичности останавливают свой выбор на пластиковых конструкциях. Тем не менее металл не слишком уступает в позициях. Ведь подчеркнуть изысканность интерьера, сделать акцент на необходимых деталях можно только элементами из нержавейки.

Если же говорить о латунных приспособлениях, то здесь играет роль лишь декоративная составляющая — сложность ухода и постепенное окисление не являются положительными характеристиками.

Дополнительные функции изделия

Помимо осуществления слива и наличия эффективного гидрозатвора между помещением и канализационной трубой со всем ее благоуханием, устройство может дополняться необходимыми элементами — шлангами. Например, для большинства умывальников, изготовленных с верхним выпуском, приобретается .

Удаление воды происходит не только через сливное отверстие, но и посредством выпуска, к которому подсоединен шланг — так механизм препятствует подтоплению.

Устройство гидрозатвора с переливом имеет два патрубка, соединяющихся перед отстойником в один узел. Таким образом стоковые воды уходят из сливной системы в канализацию

В комплектацию сифона может входить и патрубок с дополнительным входом, помогающим упростить систему слива в бытовых приборах — для компактной организации стока стиральной машинки. Отводящий узел расположен между горловиной умывальника и чашей сифона. Перелив и дополнительный разъем возможно интегрировать только в сливы бутылочного типа.

Сборка конструкции с переливом

Первоначально производится сборка бутылки. Подходящий уплотнитель садится на резьбу колбы, встраиваемой внизу умывальника. Далее вплотную прикручивается нижняя крышка. Соединение необходимо подтянуть вручную, для обеспечения плотной стыковки.

Теперь нужно взять верхний патрубок, отвечающий за слив в умывальнике, накинуть на него гайку, а затем одеть конусную прокладку.

При этом натягивание уплотнителя должно выполняться широкой стороной на трубу. После этого элемент вставляется в верхнюю часть сифона. Следующим шагом будет накручивание гайки.

Если требуется удлинение отводящего сливного разъема, к нему подсоединяется жесткий патрубок. В случае когда конструкция этого не требует, сразу монтируется труба-гофра

К переливному отверстию раковины подсоединяется гофрированная трубка, а ее второй конец — к стыковочному патрубку. Сделать это очень легко – деталь в виде лопатки оснащена конусными пазами, легко входящими в рифление гофры.

Установка всех труб сливного узла — нижней, обеспечивающей отвод воды в канализацию, средней для стока стиральной машинки и верхней для перелива, — производится аналогично вертикальному патрубку.

На что смотреть при выборе?

Для осуществления правильного выбора сифона, необходимо принимать во внимание устройство умывальника, особенности сборки механизма и месторасположение канализации.

Если производится замена не только сливного устройства, но и умывальника, целесообразно остановиться на моделях раковин, в комплектации которых уже есть сифон. Организация системы слива в таком случае будет максимально упрощена, а все детали идеально подогнаны под размеры умывальника.

Наличие в конструкции перелива и отводящего узла для стиральной машинки исключительно по желанию. Однако стоит учитывать, что только сифон бутылочного типа можно дополнительно оснастить этими элементами.

Патрубки у гидрозатворных установок бывают двух диаметров 32 и 40 мм. Стоит помнить, что чем меньше размер сечения, тем ниже объем жидкости, пропускаемой через систему, а соответственно, сифон будет часто поддаваться засорам

Низко расположенный вход в канализацию предполагает установку любого типа сифонов, кроме трубного. Для его монтажа потребуется поднять сток до необходимого уровня, что представляет дополнительные затраты времени и средств.

При покупке также стоит заострить внимание на комплектующих — детали должны быть целостными и без сколов. Это сделать легко, ведь большинство производителей сантехнических приборов делают упаковку прозрачной.

Полезное видео по теме

Проблема плохого стока воды из сантехнического прибора может скрываться внутри сифона. Наличие дефектов не всегда очевидно:

Подключение дополнительного патрубка для организации слива со стиральной машинки:

Стандартное устройство сифона не обременено лишними деталями, поэтому для сборки всей конструкции не потребуется много времени. Важно в этом вопросе воспользоваться советами по выбору подходящего механизма, достойно обеспечивающего удаление отработанной жидкости в канализационную систему.

Появились вопросы по теме статьи, нашли недочеты или есть интересная информация которой вы хотите поделиться с посетителями сайта? Пожалуйста, оставляйте комментарии в блоке под статьей.

разновидности, специфика монтажа, инструкция по выбору, устройству и ремонту

Сифоны можно встретить в любом помещении, будь то квартира или служебная организация. Они есть в туалете, в ванной, на кухне. Сливной сифон – это неприметное, и в тоже время незаменимое, устройство, которым оборудуют раковины, унитазы, душевые кабинки, ванны.

Сифон необходим для того, чтобы грязная вода стекала в канализационную трубу. Устройство представляет собой трубу или систему труб с коленом, которое создает водяной затвор, препятствующий проникновению неприятных запахов в помещение.

Сифон сливной

Существует несколько видов сливных сифонов для определенного сантехнического прибора. Для раковины на кухне и умывальника в ванной устанавливаются практически идентичные модели, отличаться они могут только объемом пропускаемой воды. Для ванны необходим сливной сифон с переливом, чтобы не допустить перелива воды через край.

Чаще всего, покупая сантехнику, можно подобрать и определенный сифон. Дешевые модели сделаны из некачественного пластика, из-за которого вода может подтекать через резьбовые соединения. Поэтому следует внимательно отнестись к выбору сливного сифона.

Специфика монтажа сливной системы при установке раковины

Если сантехника приобретается отдельно, то сливной сифон для раковины устанавливается по инструкции, которая прилагается к устройству. В ней указаны инструменты, необходимые для монтажа, и схема сборки и подключения к канализационной системе.

Для сливного отверстия в раковине предусмотрена специальная решетка, которая задерживает пищевой мусор при мытье посуды. Если какие-то отходы все-таки проникают через решетку, они попадают в специальный пластиковый сифон, который можно снять и почистить. Кроме того, этот сифон заполняется водой, и запах из канализации не проникает наружу.

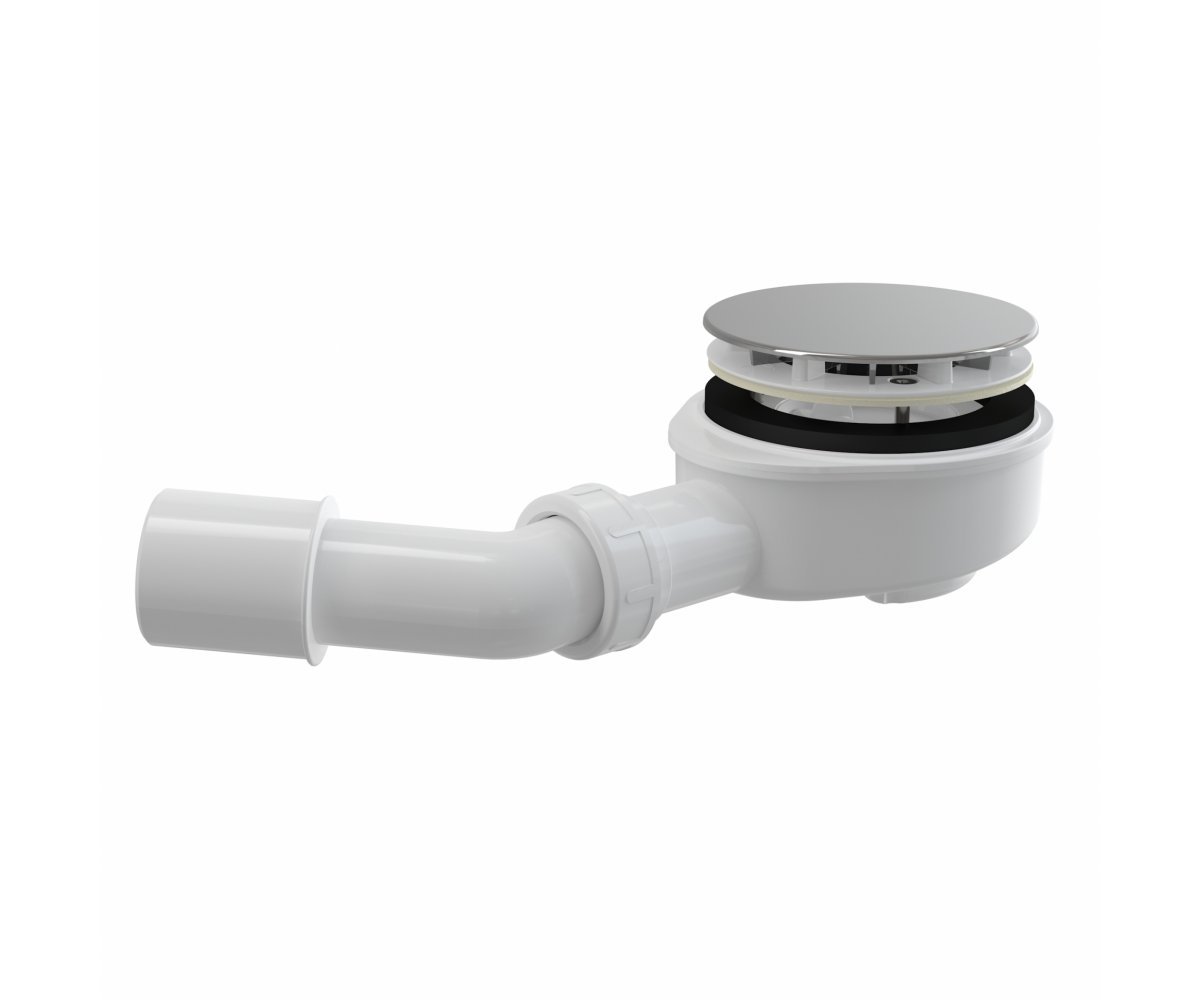

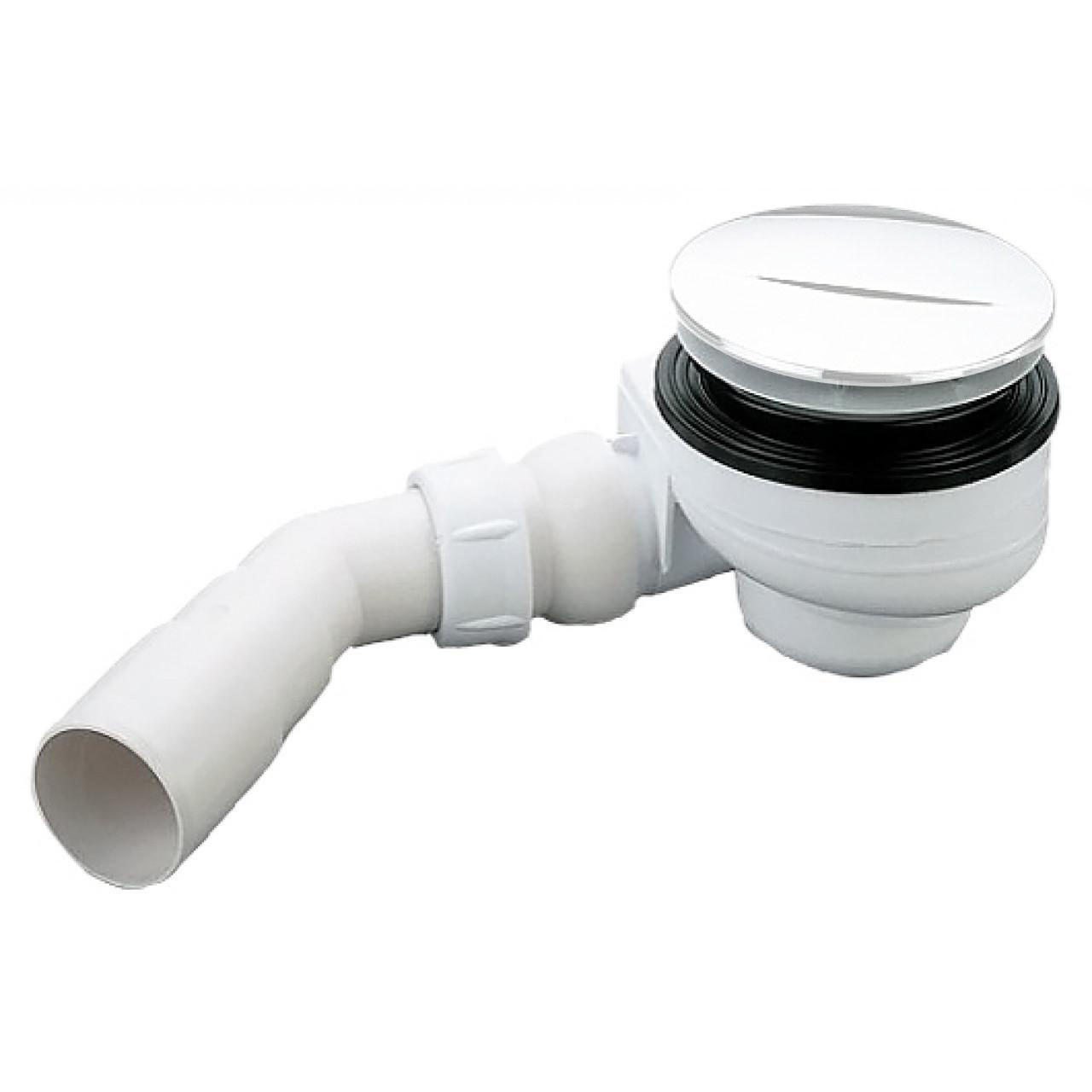

Душевой сифон

Существует слив с переливом для того, чтобы во время мытья посуды вода из раковины не перелилась через край. Для соединения верхнего отдела раковины с системой слива перед сифоном предусмотрена гофрированная трубка из пластика.

Особенности монтажа сливной системы для душевой кабины

Сифон для душевой кабинки – это труба, которая загнута под углом таким образом, что в этой ее части всегда скапливается вода. Это необходимо для того, чтобы предотвратить неприятные запахи в ванной, которые доносятся из канализационной системы. Через сливное отверстие вода уходит, а изгиб необходим для того, чтобы вода задерживалась немного в колене. Воздух, находящийся в канализации, содержит огромное количество газов, но он не проникает в помещение из-за образующегося в колене водяного замка.

Для того, чтобы душевая система функционировала исправно, необходимо правильно подключить сливной сифон для душевой кабины.

Слив устанавливается после установки поддона на нужное место.

Условно выделяют следующие этапы монтажа сливного сифона:

1. выставляется нужный угол между сливным отверстием поддона и канализацией. На обратной стороне вворачиваются шпильки. Крепится сливной сифон со шлангом. Регулируется силовой каркас так, чтобы он был на уровне 2-3 см выше от нижней точки сифона. Фиксируется силовая конструкция. Перевернутый поддон устанавливается на место;

   Сифон для душа

2. подключается слив. Для этого необходимо взять сетку, обработать герметиком и вставить ее в сливное отверстие. Берется винт и с его помощью присоединяется тройник. Соединяются сифон, отвод и угольник. Места там, где они соединяются, обязательно герметизируются прокладками. Отвод вставляется в отверстие канализационной системы с помощью специальной муфты и герметического средства, уплотняется этот участок. Соединяется тройник с сифоном.

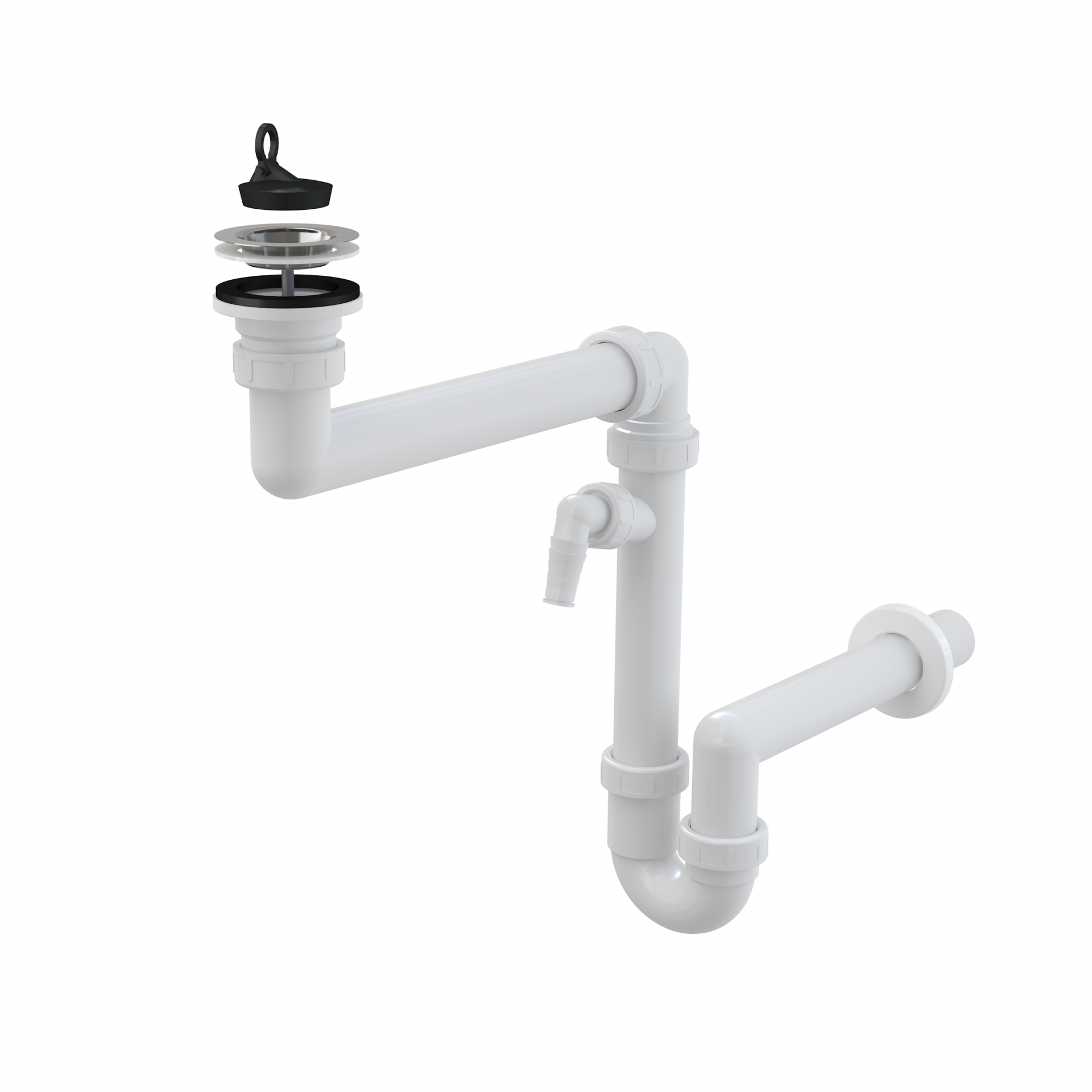

Нюансы установки сливной системы для стиральной машины

Сейчас практически в каждой семье есть такие помощники, как мультиварка, стиральная и посудомоечная машины. Примечательно, что в условиях современного прогресса можно подобрать технику на свой вкус, которая будет не только заниматься хозяйством, но и прекрасно дополнит интерьер любой кухни или ванной.

Есть одна вещь, без которой невозможно установить стиральную машину и привести ее в действие – это сливной сифон.

Сливной сифон для стиральной машины будет установлен правильно в том случае, когда известно, какой вид сифона используется.

• Монтаж совмещенного сифона для стиральной машины аналогичен установке сифона для кухонной раковины. Единственное отличие в том, что необходимо еще приделать дополнительный ершик и патрубок.
• Отдельно устанавливаемый наружный сифон не нуждается в сборке. Сначала монтируется уплотнительное кольцо. Сифон устанавливается в раструб канализации.
• Тяжелее устанавливать встраиваемые сифоны. Для монтажа данного изделия необходимо сделать в стене маленькую выемку, потому что этот сифон будет находиться в скрытой системе канализации. Перед установкой стиральной машины продумывается специальная ниша. Впоследствии она закроется коробкой из пластика. После этого укладывается плитка, а на нее уже монтируется сифон.

В монтаже сифона для стиральной машины нет ничего проблематичного. Единственное, не стоит забывать о том, что надо тщательно проверять наличие заусенцев, быть внимательным при установке резиновых уплотнителей.

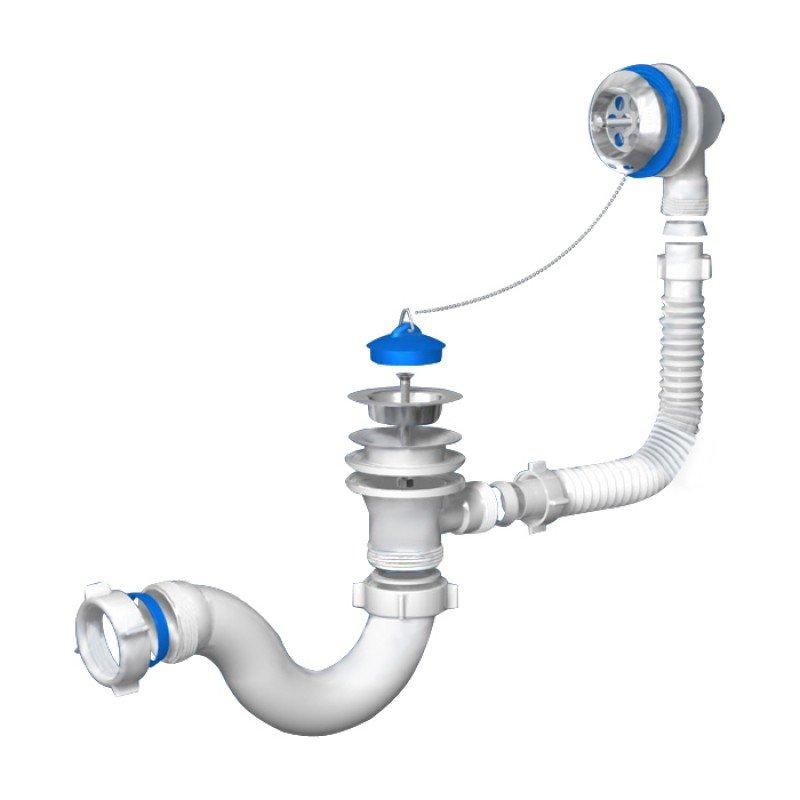

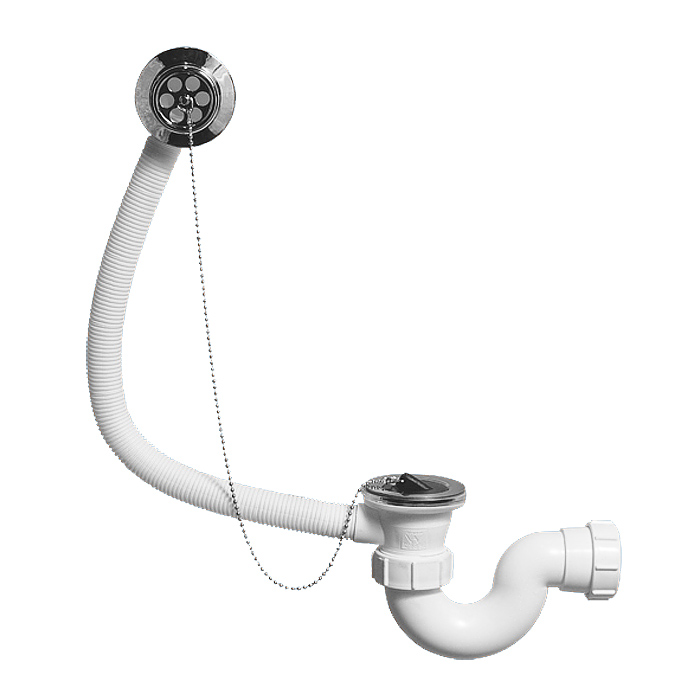

Как определиться с системой слива в ванну

Сливной сифон для ванны – это оборудование, без которого не будет функционировать ни одна ванна. Система слива необходима для того, чтобы использованная вода уходила в канализационную систему. Любая система слива имеет в своем составе сифон. Он предохраняет помещение от проникновения дурного запаха из канализационной системы.

Конструкции для слива воды делятся на несколько условных групп:

• простой слив-перелив. Конструкция, в которой слив объединяется с переливом обычной гофрированной трубой, а в канализационную систему вода уходит с помощью сифона. Пробкой закрывают слив, чтобы вода не утекала;
• автоматический слив-перелив. При установке этой конструкции слив воды из ванной автоматизируется. Это происходит с помощью специального клапана. Вода перестает сливаться после того, как повернут специальную рукоятку, находящуюся рядом с переливом;
• конструкция с функцией набора воды – слив-перелив, позволяющие набирать воду в ванну без лишних действий.

При выборе слива-перелива для ванной комнаты обязательно следует обращать внимание на фирму-производителя, потому что от того, насколько качественен изготовлен слив, будет зависеть попадание воды на пол.

Устройство душа на полу с сифоном

Когда туалет течет

Сливной бачок – это сантехника, поломка которой вызывает чуть ли не панику. Поэтому, когда поломка обнаруживается, бывает слишком поздно. Починить сливной бочок не составляет труда, если знать его устройство.

Течь в унитазе является популярной неисправностью сливного бачка. Когда вода все время стекает из туалетного бачка в сам унитаз, то обычно причиной этого может быть скорее всего поврежденная мембрана сифона сливного бачка.

В такой ситуации требуется обязательная замена этой детали туалетного бачка.

Делается это в следующем порядке:

1. жидкость из бачка сливается – для того, чтобы целостность конструкции не была нарушена и не возникло ненужной утечки. Перед этим необходимо привязать поплавок к перекладине, ее же крепят на место крышки бачка. Это нужно для перекрытия воды и чтобы не дать ей литься из бака;
2. откручивается гайка, которая нужна для того, чтобы фиксировать смывную трубку к бачку;
3. ослабевает гайка сифона, которая расположена возле основания смывного бачка;
4. отсоединяется сифон от рычага для спуска воды в канализацию и вынимается;
5. теперь необходимо снять мембрану таким образом, чтобы все размеры и форма были идентичными тем, что были до смены;
6. самый последний шаг – сборка арматуры всего бачка.

Если рычаг спуска начинает функционировать только после нескольких нажатий на него, то, скорее всего, причина в поломке, которая может оказаться в мембране сифона. Это возможно в том случае, если рычаг спуска работает исправно. В этом случае неисправность устраняется легко – меняется мембрана.

Если рычаг спуска не реагирует, то, скорее всего, это подтверждение того, что повреждена тяга. Чтобы унитаз снова функционировал, стоит заменить тягу. Для создания новой тяги можно использовать кусочек тоненькой проволоки. Тонкую проволоку стоит брать, если необходимо сделать временный ремонт. Замена производится очень просто: вынимается отжившая свое тяга, на ее место помещается новая.

конструкция, виды, достоинства и недостатки

15.07.2019

Сифон для раковины: конструкция, виды, достоинства и недостатки

Сифон без преувеличения является одной из основных составляющих частей системы водоотведения. Современный рынок предлагает огромное количество различных сифонов на любой вкус и бюджет. От его качества и правильности установки зависит надёжность системы в целом. Чтобы приобрести наиболее подходящий именно вам сифон, необходимо тщательно разобраться в их особенностях.

Устройство сифона

Сифон для раковины представляет собой трубку, которая обеспечивает беспрепятственность слива стоков и одновременно предотвращает распространение канализационного запаха во внешнюю среду.

Выполнение основной функции сифона обеспечивает особенная конструкция – изгиб трубки, благодаря которому образуется гидрозатвор (водяная пробка). Его главная задача — обеспечить герметичность помещения от сточных запахов, не давая им распространяться на кухню или в санузел.

Сифоны, как и все составляющие сливной системы, подвержены естественному износу. Вместе с тем нередки и непредвиденные ситуации, которые требуют немедленного реагирования – изливание большого количества воды из системы способно причинить неудобства как вам, так и доставить много хлопот вашим соседям. Поэтому знать, как устроен сифон, каков принцип его работы, будет совсем не лишним. Это поможет не растеряться в экстренной ситуации, когда специализированную помощь необходимо ждать какое-то время.

Конструкция сифона для раковины

Структура сифона примерно одинакова для всех устройств, но в зависимости от модели и производителя может отличаться некоторыми особенностями.

Стандартный сифон под раковину состоит из:

1. защитной сетки. Её назначение – предотвратить попадание крупных частиц мусора и тем самым не допустить засора системы. Это так называемая первичная система фильтрации. Устанавливается надо узлом, который крепится к мойке;

2. переливного патрубка. Это система, которая предотвращает переполнение мойки или ванной водой. Он крепится к отводному патрубку;

3. резиновых прокладок, обеспечивающих герметичность соединений элементов сифона;

4. отводного патрубка;

5. соединительного винта, скрепляющего между собой детали сифона;

6. самого сифона;

7. отвода канализации.

Классификация сифонов

Современный рынок предлагает много разновидностей сифонов, которые отличаются между собой формами, размерами и материалами, из которых их производят. Разобраться, какие бывают сифоны для раковин, поможет следующая классификация.

По устройству конструкции сифоны разделяют на:

Бутылочные

Наиболее распространённый вид. В его колбе, которая похожа на бутылку, из-за чего собственно и произошло его название, накапливается вода, которая перекрывает поступление сточных испарений в помещение. Эти сифоны могут иметь квадратную, прямоугольную или круглую форму.

Плюсы:

• может иметь один или два отвода — очень удобно, если нужно подключить к нему несколько устройств, например умывальник и стиральную машину;
• универсальность – подходит для различных типов сантехнических пиборов;
• можно не бояться уронить в такой сифон что-либо ценное – оно остается на дне колбы, а не смывается в сток. Его можно легко достать при разборе сифона;
• проста в уходе – грязь на внутренних поверхностях сифона легко убрать с помощью специальных средств.

Минусы:

• устройство достаточно габаритное, для его установки потребуется много места.

Гофрированный

Простой сифон, представляющий собой гибкую гофрированную трубку, которая одним концом крепится к мойке, другим — к трубе канализации. Посредством хомутов можно придать требуемый изгиб с гидрозатвором посередине.

Плюсы:

• для его установки не требуется много места под сантехническим прибором;
• прост в монтаже и не прихотлив в обслуживании;
• гибкость трубки позволяет легко менять её длину.

Минусы:

• подвержен температурным влияниям, особенно если речь идёт о кипятке;
• большая засоряемость – в складках гофры скапливается много жира и грязи, поэтому менять сам сифон или его детали приходится достаточно часто.

Трубчатый

Тоже достаточно простой сифон, представляет собой трубку S- или U-образной формы.

Плюсы:

• несложный в эксплуатации – если необходимо устранить засор или загрязнение, демонтаж изогнутой части сифона не требует много усилий;
• менее подвержен засорам благодаря своему типу устройства.

Минусы:

• гидрозатвор формируется в небольшой впадине, поэтому если мойкой пользоваться не очень часто, могут наблюдаться испарения воды, сопровождаемые зловонным сточным запахом;
• чтобы почистить такой сифон, его нужно полностью снимать.

В зависимости от установки различают такие сифоны:

Плоские

Это разновидность бутылочного сифона. Его отличают компактные размеры и плоская колба. Применяют в условиях дефицита пространства для монтажа, например, когда раковину требуется разместить над стиральной машиной.

Плюсы:

• компактный размер позволяет устанавливать в сложных для монтажа местах, экономя и без того ограниченное пространство;
• прост в уходе так же, как и любая бутылочная модель.

Минусы:

Скрытые

Похожие на бутылочные сифоны, но колба инсталлируется в стену. Это достаточно неудобно в эксплуатации, хотя и позволяет сэкономить пространство под раковиной.

Открытые

Самая удобная модель благодаря лёгкости монтажа и неприхотливости в уходе.

Сифоны могут быть наделены дополнительным функционалом:

1. Перелив: система предупреждения затопления. Различают внутренний перелив, а также перелив со встроенным донным клапаном, не требующим еще одного отверстия в сантехническом приборе;

2. Система измельчения пищевых отходов: хорошая альтернатива мусорным вёдрам, препятствует засорам в трубах.

Классификацию сифонов по особенности работы закрывающих пробок:

1. Ручные. Они снабжаются крышкой для слива, отдельной или прикрепленной цепочкой;

2. Полуавтоматические. Более продвинутая конструкция, её закрывание-открывание осуществляется путем поворота ручки, которая с помощью тросика соединена с крышкой слива. Чтобы слить воду, мочить руки нет необходимости.

3. Автоматические. Позволяют контролировать уровень воды в сантехническом приборе посредством автоматики.
   Они бывают с ручкой для открывания пробки, которая располагается на отсеке переливного отверстия или с системой click-clack: пробку сливного отверстия приводит в движение нажатие рукой или ногой.

В зависимости от материала исполнения различают следующие виды сифонов для раковин:

1. Пластиковые: они отличаются несложной конструкций и меньшим количеством соединений. При их производстве иногда используют полиэтилен, но чаще всего – полипропилен. Он более устойчив к кипятку.
2. Металлические: они дороже пластиковых, но у них дольше срок службы. Для изготовления таких сифонов чаще всего используют медные сплавы: латунь и бронзу, а также нержавеющую сталь. Ввиду большой стоимости они не могут похвастаться очень широким применением.

Купить сифон в Батайске или Ростове

В нашем магазине представлены самые лучшие и практичные модели сифонов, преимущества которых уже давно оценили наши постоянные клиенты. Мы уже несколько лет продаем сифоны и комплектующие как в Ростове-на-Дону так и в Батайске.

Мы поможем Вам подобрать самое лучшее устройство, которое станет надёжной частью системы водоотведения. Наши сифоны – ваша уверенность в долговечности одной из важнейших систем коммуникации в вашем доме. Купить сифон по оптимальной цене в Ростовской области можно на нашем сайте.

Сифон для стиральной машины: установка, виды и устройство

На чтение 6 мин. Просмотров 5.4k. Обновлено 07.05.2020

Самым простым вариантом отвода воды является шланг, установленный на край раковины или ванны. Неэстетичность и необходимость очистки ванны после каждой стирки, плюс повышенная влажность в ванной комнате или кухне говорят не в пользу этого метода. К тому же в силу обстоятельств сливной шланг может выпасть из ванны или раковины, и стать причиной дорогостоящего ремонта квартиры соседей на нижнем этаже. Сифон для стиральной машины является надежным и проверенным способом подсоединения агрегата к системе слива или канализации.

Что такое сифон и для чего он устанавливается

Сифон для слива отработанной жидкости это технический элемент для подключения бытового прибора к канализации, как правило, изготовленный из пластика или металла. Его задача не только обеспечить надежное соединение сливного шланга с частями канализационной системы, но и создать гидрозатвор для недопущения проникновения канализационных газов в помещение. При оборудовании систем канализации, они обязательно устанавливаются под ванными и раковинами.

Зачем нужен сифон? Прежде всего он предназначен для того, чтобы подключить слив быстро и легко, избавив себя от необходимости выполнять работы по частой очистке канализации от засоров. К тому же в таком соединении можно легко достать ценные вещи, например ювелирные изделия случайно попавшие в машинку с вещами, подлежащими стирке. При правильном монтаже этого устройства в системе канализационного слива, удается существенно снять нагрузку с помпы стиральной машины, увеличив тем самым срок ее безаварийной работы.

Виды сифонов и их устройство

Разные виды этих устройств обеспечивают реализацию наиболее целесообразных и удобных схем соединения. В настоящее время изготовителями предлагаются сифоны из нержавеющей стали, чугуна, меди, латуни или полимерных материалов. Наиболее востребованными и доступными считаются разновидности из пластика. Специалисты различают следующие виды:

• стандартный, совмещенный сифон с отводом, устанавливаемый под раковиной, умывальником или ванной, разновидностью которого является сифон с двумя отводами;

• сифон — манжета, состоящий из резиновой муфты, плотно вставленной в канализационную трубу. В качестве водяного затвора выступает изгиб сливного шланга;

• наружный сифон, обеспечивающий соединение только со стиральной машинкой;

• встраиваемый сифон скрытого типа, монтаж которого производится в стене. Как правило, в комплект устройства входит декоративный элемент используемый при последующей отделке поверхности стены;

• сифон с обратным клапаном, в качестве запорного устройства предотвращающего поступление сливной жидкости обратно в машинку служит пружина и пластиковый шарик имеющий полую структуру.

Преимущества и недостатки различных видов подсоединения

Совмещенные сифоны для раковины под стиральную машинку и посудомоечный агрегат довольно часто используются в том случае, если оба агрегата установлены на кухне и расположены рядом с кухонной мойкой. Такой вид не сложен в установке и удобен в работе.

Если же расстояние до мойки или водопровода не позволяет произвести монтаж сливных шлангов без существенного увеличения их длинны, используют наружный сифон. Основным недостатком подобного вида подключения является невозможность придвинуть стиральную машинку вплотную к стене, так как устройство требует определенного пространства.

Встроенные сифоны не занимают много места и отлично вписываются в любой интерьер ванной комнаты или кухни, поэтому при планировании и проведении ремонта стоит заранее определить для него место и произвести монтаж.

Сифон с обратным клапаном

Правильная установка и подключение к системе водоснабжения и канализации в не меньшей степени влияют на ее эффективную и безотказную работу, чем качество сборки, материалов и технологий. Иногда для правильной работы стирального автомата требуется установить сифон с обратным клапаном или обратный клапан в виде отдельного элемента. Главной задачей таких устройств является защита сливной системы от возврата сточной воды к насосу, баку и другим частям агрегата.

Самым простым и надежным способом в данных условиях является подключение через обратный клапан. При этом полностью устраняется сифонный эффект. При данном способе с одной стороны к обратному клапану подсоединяется сливной шланг, второй конец клапана вставляется в систему труб канализации. В такой конфигурации располагать этот узел можно как под ванной у самого пола, так и под раковину или на удобном участке стены.

При любом расположении разрыв струи обеспечивает устройство с обратным клапаном с полным устранением сифонного эффекта. Сифоны Alcaplast, производимые в Чехии, имеют сухой пружинный затвор и могут устанавливаться в любом положении, надежно защищая элементы стиральной машины и обеспечивая ее корректную работу. К несомненным достоинствам таких устройств относится не только разнообразие размеров и цветов, но и невысокая стоимость. Кроме того установить антисифон не составит труда даже человеку, не имеющему специальной подготовки. Осуществляя монтаж всех элементов сливной системы, необходимо обеспечить их доступность для ревизии и удобство для замены.

Как правильно подключить стиральную машину

Каждая стиральная машина имеет свой, технически определенный уровень воды, а в руководстве по применению четко указано на какой высоте должен находиться конец сливного шланга. В среднем это значение составляет 50-60 сантиметров от уровня пола.

Если конец шланга находится ниже уровня воды в стиральной машине может произойти самослив, или так называемый сифонный эффект.

Из-за такого эффекта машина автомат перестает корректно работать, происходит постоянный набор и слив воды и стирка затягивается. Обе проблемы возникают по причине отсутствия необходимого барьера между внутренним пространством канализации и баком машинки. Проблема успешно решается установкой обратного клапана в систему слива.

В современных автоматических стиральных машинах за подачу чистой воды из системы водоснабжения отвечает впускной электромагнитный клапан, который особых нареканий обычно не вызывает. Частой причиной неправильной работы нового агрегата является именно неправильная установка и подключение системы слива. Какой вид подключения выбрать, каждый владелец решает сам. Расположение сливного шланга на краю ванной или мойки при помощи специальной направляющей, а также подключение через сифон мойки или непосредственно к трубе канализации на определенной высоте не совсем эстетично смотрятся. Кроме того в конкретном помещении такие виды подключения не всегда возможно организовать.

Заключение

Сифонные устройства однозначно необходимы для обеспечивания правильной эксплуатации стирального оборудования. Для того, чтобы устройства долгое время демонстрировали лучшие характеристики и служили без поломок и сбоев, необходимо их правильное подключение с использованием недорогих и эффективных приспособлений. Сифон для стиральной машины обеспечивает высокую производительность и позволяет решить многие неприятные проблемы, возникающие при эксплуатации.

Сифоны для моек, раковин и умывальников и комплектующие к ним

Сифон для раковины, умывальника или мойки – это обязательный элемент сантехники предотвращающий попадание неприятных запахов из канализационной сети в дом или квартиру. В нашем каталоге Вы сможете подобрать пластиковый или металлический сифон для умывальника, а также сифон для раковины с переливом для умывальников имеющих переливное отверстие.

Пластиковый сифон для раковины практически не несёт декоративной функции, кроме сливной решетки, устанавливаемой непосредственно в сливное отверстие раковины или умывальника, однако его прямая функция очень важна. Сифон или гидравлический затвор заполняется сливной водой, которая препятствует проникновению неприятных запахов из канализационной системы в помещение.

Пластиковые сифоны оптимально применять в раковинах, умывальниках и мойках закрытого типа (с тумбой или тюльпаном). Для открытых же раковин и умывальников, которые крепятся непосредственно к стене, лучше использовать металлический сифон для умывальника. Данные модели сифонов выполнены из хромированной латуни, что обеспечивает их превосходные эксплуатационные и декоративные свойства.

Сифоны, представленные в магазине сантехники «СанКомф», разделяются на следующие типы:
►   Бутылочные – данные сифоны имеют наиболее привычную конструкцию, однако их самостоятельный монтаж не так прост, как сифонов других типов, но их последующее обслуживание не составляет проблем;
►  U-образные или канальные (трубные) – представлены в основном в металле с хромированным покрытием и устанавливаются зачастую в ванных комнатах и санузлах;
►  Гофрированные – представляют собой гофрированную трубу, соединяющую выпуск сливного отверстия с канализационной системой. Они более просты в монтаже, однако для их прочистки потребуется полный демонтаж.

Если имеется необходимость обеспечить отвод воды от стиральной или посудомоечной машины, тогда Вам подойдёт сифон для раковины с «носиком» (одним или двумя), который позволяет подключить сливной шланг. Для раковин и моек с переливным отверстием лучше купить сифон для раковины с переливом, который обеспечит отвод воды при засорении раковины и её заполнении.

В данном разделе Вы также найдёте для водосливной арматуры комплектующие для пластиковых и металлических сифонов, а также гофры для унитазов и раковин. Приятных Вам покупок в интернет-магазине «СанКомф»!

Установка сифона на раковину: особенности и правила

Сантехническое оборудование обязательно оснащают сифоном. Через него происходит слив стоков. Приспособление надежно блокирует накапливающиеся в канализации газы, не допуская их проникновения в помещение. По сути, это гидравлический затвор, пропускающий жидкость и блокирующий газы посредством водной пробки. Сливной сифон для раковины располагается достаточно высоко, поэтому его габариты не имеют большого значения при установке.

Установить сифон на раковину или мойку легко, это можно сделать и своими руками

Достоинства и недостатки сифонов бутылочного типа

Прежде, чем приступать к поискам подходящего оборудования, следует определиться, какой вид будет устанавливаться. Выделяют четыре типа сифонов, из которых самый распространённый – бутылочный. Название дано потому, что в районе гидрозатвора конструкция принимает форму бутылки. Бутылочный тип получил наибольшее распространение, хотя отличается самым сложным устройством в сравнении с прочими. Предпочтение данному типу отдают из-за его несомненных достоинств:

• компактности, его легко установить в стесненном пространстве;
• легкость установки сочетается с легкостью разборки. Поэтому прочистить конструкцию несложно, это не потребует значительного времени.;
• случайно проскользнувшие внутрь предметы не потеряются, а опустятся на дно колбы;
• только он позволяет провести интеграцию с переливом и входом для стиральной машины.

Важно знать! Заметный недостаток конструкции: загрязнения скапливаются в месте перехода водного потока, прошедшего стакан, в прямой участок.

Сифон бутылочного типа — наиболее распространенная модель подобных изделий

Вариацией конструкции бутылочного типа можно считать скрытый тип сифона. Стакан встраивается в стену, наружу выходит только горизонтальная трубка. Это дорогое устройство и оно применяется изредка.

Трубный и гофрированный типы сифонов

Трубный. Это жесткая труба, она изогнута в форме латинских букв S или U. Конструкция трубного сифона может быть разборной или неразборной. Встречаются модели, оснащенные открывающейся пробкой в нижней точке, чтобы можно было прочистить слив. Жесткость трубной конструкции выдвигает повышенные требования к точности сборки. Сливное отверстие умывальника и входное отверстие в канализации следует совместить поточнее.

Гибкую трубу гофрированного сифона можно изогнуть, при необходимости, как угодно. Это важо, если проблематично подключиться ко входу в систему канализации. Отсутствие промежуточных соединений снижает вероятность протечки. Уклон для создания гидрозатвора формируют, просто вручную изогнув трубку. Дешевизна и простота сборки – очевидные преимущества гибкого сливного сифона для раковины. Недостаток, с которым приходится мириться, порожден гибкостью гофрированной конструкции. Неровность поверхности приводит к накоплению на ней отложений, требующих очистки.

Комплектация и материалы для изготовления

Стандартная комплектация сливного сифона включает:

• защитную решетку или сетку с отверстиями диаметром до десяти миллиметров;
• резиновые прокладки. Их толщина – 3-5 мм. В дорогих моделях ставятся прокладки белого цвета, а не привычного черного;
• патрубок, отводной или выпускной, для установки прокладки. У него – два-три рельефных кольца и небольшой бортик. В отдельных моделях патрубок оборудован отводком, чтобы подключить стиральную или посудомоечную машину;
• соединительный винт диаметром до восьми миллиметров. Настоятельно рекомендуется выбирать модель с винтом из нержавеющей стали;
• корпус;
• гайки;
• отводы к канализации.

Сифоны могут быть нержавеющими, медными или полимерными — эти материалы устойчивы к коррозии, а изделия из них долговечны

Конструкция должна обладать устойчивостью к химическим и термическим воздействиям. Поэтому для ее изготовления применяют пластики и металлы.

Пластиковые, полиэтиленовые или полипропиленовые образцы стоят дешевле и просты в устройстве и сборке. Полипропиленовые детали жестче, лучше сохраняют форму и устойчивость соединений. Подключив стиральную машину, следует помнить, что придется вскоре подтягивать резьбовые соединения, чтобы не было протеканий.

Полезная информация! Устройства из нержавеющей стали дороги и мало распространены. Латунные и бронзовые имеют гальваническое покрытие, поэтому они не окисляются, устойчивы к коррозии и долговечны.

Как выбрать сифон для раковины

Решая, какую модель сифона для раковины выбрать, необходимо принимать в расчет сочетание нескольких факторов. Обязательно следует принять во внимание:

• цену. Она не определяет качество работы устройства, хотя отражает продолжительность срока эксплуатации;
• эстетичность. В умывальнике без пьедестала хромированные детали будут на виду и создадут определенное впечатление. При наличии пьедестала они будут скрыты, их эстетическое совершенство будет недоступно лицезрению;
• диаметр горловины;
• наличие перелива;
• будет ли подключаться стиральная или посудомоечная машина, для которых понадобится дополнительный слив;
• какое расстояние по горизонтали разделяет горловину от выхода канализации;
• входит ли в комплект выпуск;
• расположение относительно канализационного выхода. Если смещение превышает 2-4 см, желательно установить гофрированный сифон или бутылочный с гибкой трубой;
• входная трубка сифона не должна иметь диаметр больший, чем у входа в канализацию. Лучше, чтобы они совпадали. При меньшем значении диаметра входной трубки понадобится переходник.

Выбор сифона зависит от конструктивных особенностей мойки или раковины и необходимости подключения бытовой техники к системе слива

Выбираем сифоны для моек

Мойке присущ ряд особенностей, которые учитываются при подборе сифона:

• мойка может иметь не одну секцию, а две-три. Одна секция для мытья овощей – плоская, две другие – глубокие, с переливом (верхним сливом). На кухонной мойке его вход осуществляется в сифон через внешнюю трубку. В других конструкциях предохраняющий от случайного затопления перелив выходит напрямую в выпуск. Наличие выпуска в комплекте мойки – косвенный признак качества данного оборудования;
• расстояние от центра мойки до стены довольно значительно;
• у горловины мойки диаметр больше соответствующего отверстия умывальника;
• возможно, будет устанавливаться посудомоечная машина, для подсоединения которой понадобится дополнительный боковой вход.

Для мойки может не подойти ординарный, самый простой образец. Следует просчитать, сколько сливных потоков будет объединено в одной конструкции.

Как собрать сифон для раковины

Сборку любого сифона для раковины придется предварить демонтажем старой конструкции. И не забыть при этом поставить под ней тазик, чтобы не собирать потом пролившуюся жидкость с не самым приятным запахом. Если сразу не удалось открутить прикипевший винт в центре решетки сливного отверстия, то следует сначала снять нижнюю часть сифона. Останется только патрубок. Повращав, обычно удается освободить винт и гайку. Сняв отслужившую конструкцию, тщательно вытирают сливное отверстие.

Сборка сифона — достаточно простое мероприятие, но следует уделять особое внимание установке всех уплотнительных прокладок, которые прилагаются к изделию

Последовательность сборки:

1. На самое большое отверстие сифона помещается самая большая плоская прокладка. Сбоку прикручивается крышка-колпак.
2. На патрубок надевается накидная гайка, затем тупым концом вверх натягивается конусная прокладка. Патрубок вставляется в верхнее отверстие и достаточно плотно, но не пережимая, закручивается. (В некоторых моделях предусматривается также соединение патрубка с воронкой слива).
3. (Относится только к сборке образца с переливом). Перелив соединяется с отводом патрубка. Сначала накидывается гайка, потом — кольчатая прокладка. Ее размещают тупым концом к переливу. Перелив вставляется в отвод и затягивается гайка.
4. На гофрированную трубу, аналогично предыдущему шагу, надеваются накидная гайка и конусная прокладка. Труба прикручивается к сифону, завершая сборку.

Важно! При сборке, чтобы не повредить прокладки и резьбу, не следует чрезмерно затягивать детали.

Как установить сифон для раковины

Успешно закончив сборку, переходят к установке. Последовательность операций такова:

1. Уплотнительное кольцо с рифлением накладывается на патрубок сифона вверх полосками. Оставшееся кольцо натягивается на металлическую решетку.
2. Металлическую решетку с кольцом кладут сверху, над мойкой. Подстраивают сифон под сливное отверстие раковины, аккуратно придерживают и выравнивают.
3. Закручивается в решетку винт.
4. Собранное устройство подключают к канализации, используя жесткую трубу или гофрированную. Применение гофрированной трубы проще. Ее растягивают, получая нужную длину. С установкой жесткой трубы возиться придется подольше, но она более надежна и долговечна.
5. Проверка. Конструкция заполняется водой, создавая гидрозатвор. При правильной сборке и установке протечки исключаются.

После сборки и установки сифона следует обязательно проверить все соединения на герметичность

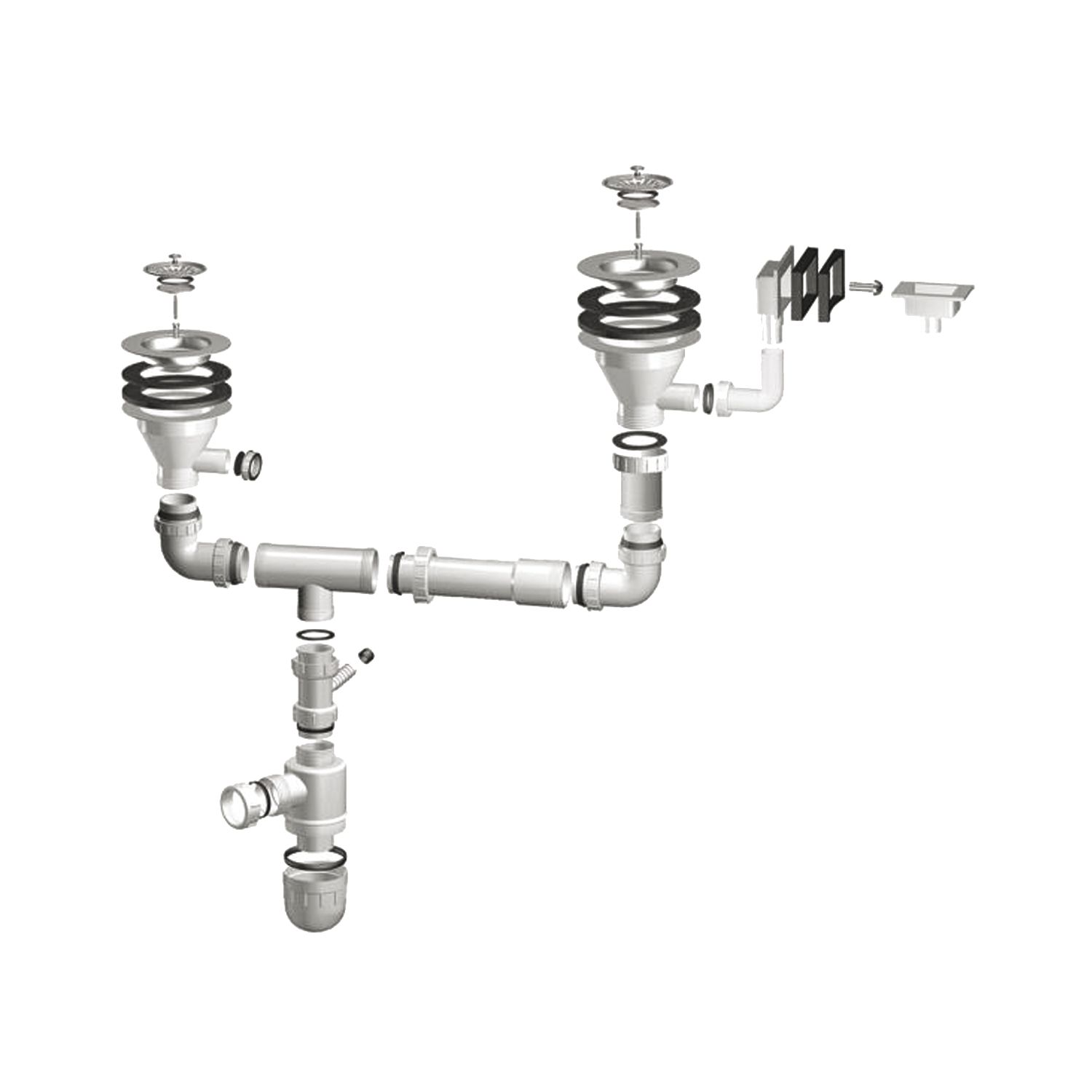

Сифон двойной для кухонной раковины: выбор и установка

Если не подходит одинарный сифон, подбираем двойной. Он может иметь один или два уровня. Колба (или изгиб, в конструкции трубного типа), в которой отстаивается вода, будет либо по центру между раковинами (мойками), либо смещена в сторону.

В одноуровневой системе конструкция предполагается непосредственно под одной из секций мойки. Отходящая от него труба соединяется под углом с трубой, подсоединенной к сливу второй секции. В двухуровневой системе трубы, подключенные к сливам моек, соединяются в колбе, размещенной посредине между раковинами. Двойные конструкции могут быть оснащены переливами.

Установка имеет ряд нюансов, связанных с подключением большего числа деталей:

1. На каждый слив винтом прикручивается решетка.
2. К сливным отверстиям с помощью гаек устанавливаются патрубки.
3. Патрубок слива соединяется с другим, к которому относится отстойник. На будущее можно установить дополнительный отвод.
4. Закрепляется отстойник на объединяющей трубе. Понадобятся резиновые прокладки и специальные винты. Обработка некислотным силиконовым герметиком повысит надежность герметизации.
5. Выходной патрубок соединяется с канализационной системой.
6. Проверка.

Кухня часто комплектуется сдвоенной раковиной, но установка двойного сифона для нее аналогична монтажу одинарного устройства

Установка сифона для мини-раковины

Мини-раковины устанавливаются часто. Связано это не только с малыми размерами ванной или туалета. Помимо отменной функциональности, они элегантны и изящны, хорошо вписываются в дизайн помещения и не загромождают пространства. Естественно, следует выбирать только маленькие сифоны для таких раковин, чтобы не испортить общее эстетическое впечатление. Выбирая подходящее устройство, руководствуются общими соображениями в отношении качества изделия. Исключением, естественно, являются изначальные требования к размерам. Сборка и подключение такой конструкции не имеет никаких технологических особенностей.

Важно! Процесс установки потребует особой аккуратности в силу условий работы: малых габаритов устанавливаемой конструкции и ограниченности пространства. Все крепления и стыки должны быть надежно зафиксированы, соединения – надежно загерметизированы.

Сифоны для раковин – простые устройства, незаметно и надежно обслуживающие человеческие бытовые потребности. Они не отличаются сложностью конструкции, не требуют особых познаний и специальных инструментов для сборки и установки. При этом могут работать безукоризненно, не нуждаясь в особенном уходе. Чтобы они работали, оправдывая наши ожидания, следует ответственно подойти к выбору необходимого типа изделия. И проследить, чтобы не нарушались несложные правила сборки, установки, обслуживания и эксплуатации.

Как слить воду из бассейна с помощью сифона

Уровень воды в правильно установленном и обслуживаемом бассейне будет оставаться довольно постоянным, в зависимости от местной погоды и количества людей, обычно пользующихся бассейном. Когда сильный дождь или острый химический дисбаланс требуют уменьшения объема воды, помпе легче вручную удалить излишки воды из бассейна. Если у вас есть место для слива воды, которое находится ниже уровня воды, который вы хотите в бассейне, сифон будет самым простым методом.

Предоставлено Carlton Pools, вашим главным поставщиком материалов для ремонта бетонных бассейнов. Выполните следующие действия, чтобы вручную осушить бассейн вашего дома правильно.

1. Проверьте свою дренажную зону, чтобы убедиться, что она может обрабатывать предполагаемый объем воды без повреждений или перелива на общественную улицу, ливневую канализацию или прилегающую территорию. Как правило, если местные правила требуют, чтобы вы промывали фильтр бассейна обратной промывкой в ​​канализационную канализацию, вам следует слить всю лишнюю воду в канализационную очистку или в канализацию дома.
2. Вставьте один конец садового шланга ¾ дюйма в бассейн. Начните медленно подавать шланг в бассейн, пока все, кроме последней ступни, не будет заполнено водой и полностью погружено.
3. Возьмите другой конец шланга в руку и опустите его под поверхность воды. Навинтите колпачок шланга на открытый конец шланга, пока он все еще находится в воде. Поднимите конец шланга из воды и перетащите его в зону слива.
4. Поместите шланг рядом со сливом, очисткой или на земле. Снимите крышку с конца шланга, чтобы начать сифон. Когда вы откачиваете воду в слив или очистку канализации, убедитесь, что между концом шланга и сливом или сливом имеется воздушный зазор, чтобы избежать загрязнения обратным потоком.
5. Слейте воду из бассейна до желаемого уровня. Снимите шланг с бассейна или поднимите сливной конец над уровнем воды, чтобы остановить сифон.

Чтобы связаться с ведущими подрядчиками по строительству бетонных бассейнов в вашем районе, позвоните в Carlton Pools сегодня по номеру 888.372.0102.

3 автоматических дренажа для гидропонных систем приливов и отливов

Метод приливов и отливов в гидропонном садоводстве работает путем затопления грядки в течение длительного периода времени с последующим быстрым сливом всей воды. Вы можете подключить таймер к водяному насосу, чтобы включать и выключать его через определенные промежутки времени, или запускать насос непрерывно и настроить автоматический сифон для слива воды из грядки, когда уровень воды достигнет желаемой высоты.

Вот 3 различных типа автоматических сифонов, которые вы можете использовать для автоматического слива воды из гидропонной системы приливов и отливов.

Колокол сифон

Многие садоводы на гидропонике используют колоколообразные сифоны для автоматического слива воды из систем прилива и отлива. Это один из наиболее сложных автоматических сифонов, состоящий из нескольких частей.

Чтобы установить колоколообразный сифон, сначала в нижней части грядки обычно размещается перегородка, к которой подсоединяется стояк, через который будет стекать вода. Длина стояка позволяет уровню воды опускаться на несколько дюймов ниже верха питательной среды, затем начинает стекать по стояку и стекает обратно в резервуар.

Над колонкой находится колокол. В нижней части раструба есть отверстия или прорези, позволяющие воде подниматься внутри раструба и спускаться по стояку. Затем вокруг раструба укладывают кусок трубы большего размера с маленькими отверстиями или прорезями. Это действует как фильтр, предотвращающий всасывание питательной среды в канализацию.

Когда вода проливается на стояк, достаточный для его заполнения, в колпаке создается вакуум, и вода из вашей грядки всасывается в стояк. Когда почти вся вода слита и воздух попадает в колпак в стояк, вакуум нарушается, позволяя слою для выращивания снова заполняться.

Петлевой сифон

Петлевой сифон — один из самых простых автоматических сифонов, используемых для отвода воды из гидропонной системы приливов и отливов. С петлевым сифоном шланг из ПВХ подсоединяется к дну гроуборка, петля которого находится снаружи системы. По мере того, как вода в вашем грядке поднимается, она также поднимается по петле.

Когда уровень воды достигает петли гребня, достаточной для заполнения всего шланга, создается вакуум, всасывающий воду из грядки. Когда слой для выращивания опускается достаточно, чтобы позволить воздуху попасть в трубку, вакуум прерывается, позволяя слою для выращивания снова заполняться.

П-образный сифон

Сифон U имеет некоторые характеристики как колокольного сифона, так и петлевого сифона. Установка U-сифона обычно состоит из дренажной трубы из ПВХ, которая поднимается до желаемого уровня воды, а затем возвращается в резервуар. Форма слива похожа на перевернутую букву U и может быть закругленной или квадратной вверху.

По мере того, как вода поднимается в вашем грядке, вода в дренажной трубе также поднимается, в конечном итоге перетекая через гребень U. Когда воды достаточно, чтобы полностью заполнить дренажную трубу, создается вакуум, и вода всасывается из грядку в резервуар. Как и в случае с другими сифонами, когда в канализацию попадает достаточно воздуха, вакуум прерывается.

Лучшая цена сливной сифон — Отличные предложения на сливной сифон от глобальных продавцов сливных сифонов

Отличные новости !!! Вы попали в нужное место для сливного сифона.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот сифон с верхним сливом в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили сливной сифон на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в сливном сифоне и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сливной сифон по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Максимальная длина дренажа приспособлений

Сифон под водопроводной арматурой, вероятно, является самым древним водопроводным устройством, которое до сих пор используется. По сути, это простая чашка с водой, которая не дает канализационному воздуху сообщаться с воздухом, которым вы дышите.Рукав сифона — это часть дренажа приспособления между перегородкой сифона и его защитным отверстием. Водослив сифона — это точка в нижней части трубы рукава сифона, где он соединяется с сифоном. Это высота, на которой вода больше не будет вытекать из ловушки под действием силы тяжести — так сказать, край чаши (см. «Как создаются сифоны» ниже).

Щелкните здесь, чтобы увеличить изображение.

Течение жидкостей связано с наукой, и любой, кто когда-либо откачивал воду из аквариума или бассейна, знает, что жидкость может быть получена из сосуда без какой-либо силы, кроме магической.В сливной трубе одна из основных задач вентиляционного отверстия — сломать сифон. Если все поперечное сечение слива может быть заполнено водой ниже по потоку от сифона, сифон может быть создан на достаточный период времени, чтобы вывести из сифона достаточно воды и сделать его неэффективным. Вентиляционное отверстие должно поддерживать воздух в поперечном сечении трубы, чтобы предотвратить образование сифона.

Проблемы с таблицами

Раздел кода, относящийся к максимальной длине рукава сифона (также называемого «грязным рукавом»), содержит строгие положения, предназначенные для предотвращения образования сифона в канализации.Для простоты максимальное расстояние между ловушкой и ее защитным отверстием уже несколько десятилетий представлено в виде таблицы.

Однако эта таблица была — и до сих пор — сопровождается очень важным заявлением: «Вентиляционное соединение не должно быть ниже водослива сифона». К сожалению, это утверждение сейчас намного легче упустить из виду.

Это базовое научное утверждение всегда превосходит простую длину, взятую из таблицы, и является реальным ключом к предотвращению ситуации, когда может образоваться сифон.

Когда строители смотрят только на таблицу, не читая текст, они обнаруживают, что слив диаметром 2 дюйма может проходить на максимальном расстоянии 8 футов до вентиляционного отверстия. Они также могут увидеть, что в столбце уклона указана 1/4 дюйма на фут, но они могут предположить, что это просто повторение минимально допустимого уклона для 2-дюймового водостока.

Щелкните здесь, чтобы увеличить изображение.

Больше, чем минимальный уклон

Но столбец уклона говорит гораздо больше.В нем говорится, что вы можете использовать от до на длине 8 футов, если труба проложена с минимально допустимым уклоном 1/4 дюйма на фут. Но часто монтажники не устанавливают трубы на минимальном уклоне, так же как они не стали бы стоять на самом краю обрыва, чтобы насладиться видом. (Для многих программных приложений я использую эту аналогию, чтобы побудить людей строить сверх минимально допустимого уровня.)

Длины в таблице являются результатом простой математики. Труба диаметром 2 дюйма с уклоном 1/4 дюйма на фут приводит к падению, равному внутреннему диаметру трубы на расстоянии 8 футов: 1/4 дюйма x 8 = 2 дюйма (см. «Максимально допустимая длина ловушки, » выше).

Но если слив имеет уклон 3/8 дюйма на фут, максимальная длина меньше, чем можно было бы предположить, просто взглянув на стол — на самом деле это 5,33 фута: 3/8 дюйма x 5,33 = 2 дюйма. . Таким образом, дополнительный уклон всего 1/8 дюйма на фут уменьшает допустимую длину слива между сифоном и вентиляционным отверстием на колоссальные 2,66 фута, или 33%.

Держите вентиляционное соединение над сифоном. Водослив

Когда я провожу осмотр водопровода, я не часто утруждаю себя измерением точной длины слива, если только он не кажется необычно длинным или явно пологим.

Помня принцип сифона, я сначала убеждаюсь, что любой слив диаметром менее 3 дюймов имеет уклон не менее 1/4 дюйма (уклон 1/8 дюйма для диаметра 3 дюйма и более), а затем Я просто измеряю от пола (при условии, что он ровный) до дна слива в месте соединения сифона (где находится слив сифона).

Затем я измеряю до верхней части трубы в месте соединения с вентиляционным отверстием, примерно учитывая толщину стенки трубы. Если разница меньше диаметра трубы, сифон не сможет образоваться, и соединение будет одобрено — просто и эффективно, без таблицы кодов, необходимой для справки.

Просто убедитесь, что верхняя часть слива, где он соединяется с вентиляционным отверстием, находится на уровне или выше нижней части слива в месте соединения сифона, и вы золотые.

Дополнительную информацию о водоотводных ловушках, дренажах и вентиляционных отверстиях см. В полевом руководстве JLC .

Установка системы Aquaponic / Устранение неисправностей сифона Bell — Aquaponics Place LLC

1) Установите плитку и убедитесь, что она ровная. Сложите плитку на желаемую высоту, а затем поставьте стол на плитку, убедившись, что она ровная.Кроме того, убедитесь, что вашему пруду достаточно места, если вы ставите его под грядку для выращивания растений.

2) Поставьте грядку на стол.

3) Установите сифон, сначала вставив унисекс в отверстие на дне грядки. Затем протолкните стояк через верх униселя так, чтобы верх стояка находился на высоте нижней части колпачка колпачкового сифона. Затем подсоедините оставшуюся часть слива со дна стола, приложив колено под углом 90 градусов к нижней части стояка, проходящего через платформу для выращивания и стол.После того, как вы пройдете через него, отцентрируйте защиту от гравия вокруг стояка, а затем придавите его одним из мешков с золой.

4) Залейте остальную часть грядки золой до высоты верха стояка. Чтобы проверить, достаточно ли высота у вас золы, можно взять за шланг для воды и наполнить грядку водой до верха стояка. Это позволит выявить любые низкие места, показывая лужу там, где они есть. Если у вас есть лужи, выровняйте золу или добавьте больше золы в этой области.Главное, чтобы когда вода доходила до верха стояка, вы не хотели ее видеть.

5) Промойте золу. Пепла уже промыта и просеяна, но это лавовый шлак, поэтому, когда вы возьмете его в руки, останется некоторое количество черных частиц. Промойте золу, выстрелив в нее сверху из шланга для воды и откачав воду, поместив сифон с колпаком на стояк, при этом непрерывно выстреливая воду. Делайте это, пока не почувствуете, что зола чистая. Убедитесь, что вода не стекает в пруд с рыбками, чтобы можно было добавить в пруд с рыбками, когда все золы будут вымыты.

6) Разместите пруд с рыбой под грядкой и наполните пруд водой. Убедитесь, что грядка для гроу полностью откачивает всю воду, чтобы она не вылилась из пруда с рыбками.

7) Поместите насос и трубопровод в пруд и при необходимости обрежьте верхний кусок трубы. Это может помочь привязать молнию к краю грядки.

8) Включите помпу и убедитесь, что сифон работает. Если они у вас есть, добавьте органический варочный котел в пруд с рыбой.

9) Теперь вы готовы добавить рыбу и овощи!

Bell Siphon Устранение неполадок

Проблема: Bell Siphon не срабатывает, это означает, что вода в грядке остается на высоком уровне и кажется, что она переливается через край.

Решение: Всегда есть два способа исправить сифон. Вы можете либо отрегулировать поток воды, поступающей в грядку, либо отрегулировать сопротивление сливной трубы, по которой вода возвращается обратно в пруд.Если у вас есть эта проблема, вам нужно либо увеличить поток воды в грядку, чтобы запустить сифон, либо увеличить сопротивление, выходящее через сливную трубу, повернув колено на 45 градусов вверх, чтобы было больше сопротивления, и теперь вода может создать, а затем сбросить.

Проблема: Колпаковый сифон опрокинулся, но грядка не наполняется снова, это означает, что вода в гроуборке остается низкой и просто продолжает булькать из дренажной трубы.

Решение: Опять же, всегда есть два способа исправить сифон, регулируя поток воды, поступающей в грядку для выращивания, или сопротивление, выходящее через дренажную трубу.Если вы столкнулись с этой проблемой, вам следует уменьшить поток воды, поступающей в грядку, чтобы сифон мог всасывать достаточно воздуха, чтобы сломать уплотнение, или уменьшить сопротивление, выходящее через сливную трубу, повернув колено на 45 градусов конец вниз, чтобы было меньше сопротивления, и теперь вода может стекать быстрее, поэтому сифон может всасывать достаточно воздуха, чтобы сломать уплотнение. Кроме того, убедитесь, что ваша сливная труба не слишком длинная, потому что чем длиннее сливная труба, тем большее сопротивление вы будете иметь, что может повлиять на работу сифона.

Aquaponics 101 — Системы затопления и дренажа

Системы затопления и дренажа, вероятно, являются наиболее распространенными типами систем аквапоники, используемых любителями. Человеческая изобретательность предоставила нам столько различных стилей системы аквапоники, сколько можно вообразить. Многие из них являются доработками проверенных временем систем, созданных теми, кто ищет немного большей эффективности или повышения производительности. Мы не можем рассмотреть все возможности различных подходов к проектированию системы.Поэтому мы должны придерживаться основных понятий и жанров.

Самая основная — это водосточная и дренажная система, а на ее в основном он состоит из единственной грядки и аквариума, расположенных так, чтобы вода перекачивается в грядку. В грядка расположена так, что вода течет прямо обратно в рыбу бак. Простое и элегантное решение.

Ключ находится в описательном названии этих систем; наводнение и слить. Цель — построить систему который поочередно наполняет гроубут до заданного уровня водой, а затем сливает воду обратно в аквариум. Значит, флуд и сток. Этот Цикл затопления и слива можно осуществить несколькими способами. Системы построены и успешно работает с поплавковыми клапанами, электрическими таймерами, электромеханическими клапанами системы и сифоны различных типов

Наша цель — упростить задачу, поэтому наша первая альтернатива заключается в использовании сифонной системы. Даже с В этом решении вариантов почти столько же.

Петлевые сифоны

Сифон в любом виде, пожалуй, самый простой способ эксплуатации водосточной и дренажной системы.Его можно установить внутри грядки или снаружи. Его название носит описательный характер; все это состоит из петли трубок. Их легко собрать и установить домашнему мастеру. Они не обязательно должны быть сделаны из гибких трубок. Их можно так же легко изготовить из ПВХ с помощью нескольких фитингов под углом 90 градусов.

Петли сифоны могут быть устроены так, чтобы регулировать уровень воды в вырастить так же просто, как сменить верхний уровень петли на сифоне. Как видно на иллюстрациях, почти для изготовления петлевого сифона можно использовать любой материал, даже старый Садовый шланг.

Следует соблюдать несколько предостережений. Если вы используете прозрачную трубку, вам следует держите петлевой сифон как можно дальше от попадания солнечных лучей. Прозрачная трубка станет хрупкой и твердой, со временем треснет из-за воздействия ультрафиолета Это также будут расти водоросли, которые в конечном итоге могут засорить или затруднить поток воды через трубку, что делает работу петли несовместимой.

Еще одно соображение — размер выбранной трубки. Хорошее практическое правило — немного использовать трубки. больше по внутреннему диаметру, чем труба, по которой вода поступает в ваш вырос. Это позволит вырасти сливаться быстрее, чем наполняться, что является желанной конструктивной особенностью, которая будет подробно обсуждается позже.

Сифоны Bell

Второй вариант при рассмотрении сифонов — это раструб. сифон. Сифоны Bell немного больше сложные, требуют большего количества деталей и более высокого уровня сборки. Их также может быть сложнее настроить, чтобы они работают стабильно и правильно.

Bell Siphons состоит из нескольких частей, ограждения, удерживающего ваша питательная среда из резервуара с водой, стояком и сифоном колокол.Колокольный сифон работал внутри грядка для выращивания с окружающей средой. Требуется отверстие в нижней части грядки для слива. трубка.

Строительство и установка колокольных сифонов — это почти исследование в и само по себе. Есть тысячи страницы обсуждения, схемы и данные о колокольных сифонах в аквапонике системы в сети. Из-за этого, строительство и установка колокольного сифона — почти такое же искусство, как и наука. Мы рассмотрим более подробно посмотрите на колокольные сифоны, как они работают, на какие соображения следует обратить внимание, когда планировочная, варианты дизайна и необходимые расчеты, которые производятся перед начиная вашу сборку.Мы посвятим в по крайней мере, одну главу о сифонах колокола далее в этой серии статей.

Самое замечательное в колокольных сифонах — это то, что они правильно установлены. по размеру и конструкции они почти пуленепробиваемые. Они требуют определенного количества техническое обслуживание и уход, но они будут стабильно работать в течение длительного времени с очень мало внимания.

Механические системы

Механические системы управления делятся на две категории, каждая из которых зависит от некоторого прерывания потока воды, позволяющего стечь грядке.Прерывание потока воды осуществляется несколькими способами; наиболее распространены в зависимости от таймеров для запуска и остановки потока воды или механических клапанов для запуска процесса слива.

Управление электрооборудованием

Самый распространенный тип грядки с электрическим управлением использует таймер для остановки и запуска насоса с заданными интервалами, что позволяет время созревания стекать. Насос с синхронизацией по времени В системах используется напорная труба с дренажным отверстием в нижней части. Таймер запускает насос, и он работает долго Достаточно, чтобы гровер мог заполниться до уровня верхней части стояка.Когда таймер останавливает насос, вода продолжает стекать через дренажное отверстие в нижней части стояка. Меньший размер дренажного отверстия позволяет насос, чтобы заполнить грядку, а затем позволяет воде медленно стекать из выращивать СМИ.

Эти системы очень эффективны в больших кормушках для сред. и может быть эффективным в коммерческих операциях. Сифонами сложно управлять на больших площадях, где имеется более одного слива. будет необходимо. Время работы насоса с несколькими дренажными отверстиями работают хорошо. Кроме того, они просты в сборке и недороги.

Обратной стороной насосных систем с таймером является то, что если таймер не удается, растения могут остаться без достаточного количества воды и могут пострадать быстро. Как любое механическое устройство, они требуют внимания, обслуживания и замены.

Мы подробно рассмотрим рассчитанные по времени наводнения и дренажные системы. системы в более поздней статье.

Механический контроль

Системы с механическим управлением обычно включают в себя механический клапан, который либо регулирует поток воды в грядка для выращивания или открывает клапан, чтобы вода стекала.Так или иначе, недостатков так много что очень немногие системы работают с такой компоновкой. Электромагнитные клапаны, как известно, требуют значительного технического обслуживания, особенно во влажной или влажной среде. Построить такую ​​систему можно дорого и включает в себя не только водопроводные линии, но и электрические и линии управления. Не обычный DIY’er Роман.

Мы рассмотрим некоторые устройства механического управления, но мы не будем тратить на них много времени. Для большинства операторов это просто невозможно.

Для домашних мастеров и любителей, простота — это ваше лучший вариант. Вот почему мы выступаем за система затопления и слива в заполненном средой слое с колоколообразным сифоном.

В следующей статье мы рассмотрим механику других системы, такие как системы плотов и системы технологии питательной пленки.

<- Назад к Аквапонике 101 - Стили и типы

Вперед в Aquaponics 101 — -> Другие конфигурации

Сифон

Сифон или понимание того, как изменяется давление в насосной системе
Жак Шоретт
Апрель 2016
скачать в формате pdf

Сифон — это способ слива воды из одного резервуара на высоком уровне сверху в другой на более низком уровне.Бак не сливается из снизу, но трубкой, которая выходит из верхнего резервуара сверху и затем поворачивается вниз к нижнему резервуару. Или это могло быть со стороны, как до тех пор, пока одна часть трубки проходит над жидкой поверхностью верхнего резервуара. Удивительно, что жидкость будет двигаться вверх против силы тяжести , что невозможно в мире твердых тел . Это происходит из-за низкого давления, которое удерживает жидкость в верхней части сифона от падения, и связи между частицами жидкости, которую обеспечивает давление.

Рис. 1 Откачивание жидкости по сравнению с перемещением твердого тела.

Давление в жидкостных системах обусловлено весом жидкости над поверхностью. Если мы знаем высоту и плотность жидкости, мы можем рассчитать давление. Давление одинаково в любой заданной горизонтальной плоскости и в любой заданной точке зависит только от ее вертикального положения относительно некоторой контрольной точки. Давление также может изменяться из-за трения при движении жидкости, но в этом случае мы можем предположить, что трение очень низкое, поскольку жидкость движется медленно.

Поскольку жидкость движется вверх, кажется, что мы получаем свободную энергию, но это не так. При изготовлении сифона сохраняем позиционные или потенциальная энергия за счет подъема жидкости в верхней части сифона до того, как она будет приведена в движение. Это все равно, что положить твердый шар на горб.

Рис. 2 Обеспечение энергией твердого тела.

Один из способов наполнения сифона — это всасывание сверху, как при использовании соломинки.

Рисунок 3 Заполнение сифона

Низкое давление всасывания необходимо для приостановки жидкости в трубке.

Если мы возьмем небольшой отрезок трубы, то увидим, что единственный способ подвешивания жидкости — это низкое давление и создаваемая им сила F ₁ к присутствовать на верхней стороне среза, в то время как более высокое давление внизу создает более высокое давление и соответствующую ему силу F ₀ . Эти силы уравновешивают вес жидкости W.

Рис. 4 Уравновешивание веса жидкости с помощью низкого давления.

Давление на дне резервуара зависит от количества жидкости (веса).Если мы разделим вес на площадь, мы получим давление. Если мы знаем плотность ρ g и высота жидкости h, давление ρ g h. Давление в любой точке жидкости положительное или выше атмосферного. Мы можем создать низкое давление, сделав сифон.

Рис. 5 Зависимость давления от высоты в теле жидкости.

Изготовление сифона

Давайте построим сифон с нуля и посмотрим, как он работает.

Вариант A (см. Рис. 6 и 7)

Горизонтальная труба заполняется водой между 2 резервуарами (см. Рисунок 7).Давление в трубке будет пропорционально высоте резервуаров, это потому, что по мере того, как мы движемся вверх, давление в столбе жидкости уменьшается, так как меньше воды обеспечивает вес и, следовательно, давление. Это похоже того, что происходит в бассейне (см. Рисунок 5), когда вы двигаетесь от дна глубокого края к поверхности, давление уменьшается и достигает нуля или атмосферное давление у поверхности.

По мере того, как трубка растягивается вверх, давление в трубке в верхней точке уменьшается, когда верхняя точка трубки достигает уровня поверхности в пластовое давление нулевое или атмосферное.

В нашем случае, поскольку в трубке находится жидкость, можно снизить давление ниже атмосферного. В абсолютной шкале атмосферное давление составляет 14,7 psia на уровне моря, а точное значение давления в трубе для данного возвышения будет зависеть от высоты над поверхностью жидкости.

Рисунок 6 Подготовка сифона.

Корпус B

По мере того, как мы растягиваем трубку выше (см. Рисунок 6), давление падает ниже атмосферного и уменьшается на величину, пропорциональную разнице. по высоте между верхом трубки и уровнем резервуара.Это начало сифона, основной характеристикой которого является низкое давление при высоком точка. Низкое давление предотвращает падение жидкости до уровня жидкости в резервуарах.

Корпус C

По мере того, как мы перемещаем один резервуар вверх по склону (см. Рисунок 7), часть низкого давления внутри трубы становится меньше. Пересечение нарисованной линии по горизонтали между уровнем резервуара и трубкой указывает точку нулевого давления внутри трубки. Жидкость ниже этого пересечения хочет упасть в свободном падении в резервуар внизу.По мере того, как он падает, он увлекает жидкость над собой, которая соединена с верхним резервуаром.

Почему жидкость поднимается в сифоне?

Вес этой порции жидкости вверху уравновешивается низким давлением, как 2 груза на шкиве. Не требует усилий, чтобы поднять вес на один вес вертикально, точно так же эта часть жидкости может перемещаться без каких-либо усилий. Когда жидкость падает с правой стороны, она увлекает жидкость в нижнюю часть. область давления, которая замещается жидкостью в верхнем резервуаре.

Рис. 7 Жидкость в сифоне уравновешена так же, как два груза на шкиве.

Корпус D

В последнем случае верхний резервуар показан на максимальной высоте. Вся жидкость в трубке хочет упасть в нижний резервуар. Это не сифон, а просто слив из одного резервуара в другой под действием силы тяжести.

Рис. 8 Пошаговое изготовление сифона.

Есть ли у сифона практическое применение? Вы можете слить или наполнить бак вашего автомобиля, или вы можете слить воду из забитой сливом раковины.Как насчет промышленность, они используют сифоны? Это не очень распространено, обычно в этом нет настоятельной необходимости. Однако знание того, как работает сифон, может избежать затруднений. ошибки, о которых я расскажу позже.

Обратный сифон

Обратный сифон — это насосная система, обеспечивающая восходящий поток, входящий в приемную емкость сверху. Это довольно распространенное явление в промышленности. Сифон аналогичный, поток нисходящий и нет помпы. Основное различие между двумя системами — это направление жидкости, поскольку жидкость не может сказать, в каком направлении там также будет низкое давление в верхней точке насосной системы.

Рис. 9 Уровни давления в сифоне по сравнению с насосной системой.

Как мы видим, профиль давления в сифонной или насосной системе очень похож, как и ожидалось. Сравнивая два профиля давления, мы видим, что Основное различие заключается в уровне давления между точками 7 и 8, здесь насос нагнетает энергию для перемещения жидкости против силы тяжести.

Как избежать плохого соединения

Люди, которые лишь поверхностно знакомы с насосными системами, не знают, что давление в системе сильно колеблется.И честно говоря ты обычно не нужно учитывать это, если вы просто подбираете насос для конкретного применения. Все, что вам нужно знать, это требуемая скорость потока, разница в высоте между двумя жидкостными поверхностями резервуаров и трение из-за скорости в трубе. Из-за этого там ошибочное мнение, что давление в системе в основном постоянно.

Что, если бы вы поместили соединение в верхней части трубы для питания другого оборудования? Придется ускорить насос или увеличить размер рабочего колеса, чтобы получить дополнительный поток, необходимый для этого соединения.

Рис. 10. Попытка выполнить подключение в зоне низкого давления.

Сделайте свой собственный сифон

Это два стакана с пластиковой трубкой и проволокой для удержания трубки.

Демонстрационная модель

Вот демонстрационная модель, которую я собираюсь построить.
