Сливное отверстие в раковине: Диаметр отверстия в раковине под сифон

Добавлено автор alexxlab

Содержание

Система слива для раковины – труба для слива под раковиной (видео)

Главная » Сантехника » Раковины

Раковины

Время чтения 7 мин.Просмотры 4Обновлено

Современный человек настолько привык к высокому уровню комфорта и большому количеству бытовых приборов, значительно облегчающих жизнь, что уже просто их не замечает. Часто кажется, что сантехническое оборудование имеет очень сложную конструкцию, разобраться с которой непрофессионалу практически невозможно.

Содержание

  1. Устройство и функции
  2. Конструкция
  3. Виды по принципу устройства
  4. Разновидности по используемому материалу
  5. Виды по способу монтажа
  6. Видео инструкция

Однако, каждый домовладелец должен знать, как работает система слива для раковины, чтобы при необходимости иметь возможность самостоятельно разобрать и провести профилактическое обслуживание.

В этой статье мы расскажем, как устроен слив в умывальнике в ванной.

Устройство и функции

Слив для раковины – сантехническое устройство, которое соединяет между собой сливное отверстие на дне чаши и вход в канализацию. Оно представляет собой изогнутую конструкцию, состоящую из сливной трубы и сифона. Слив – обязательный элемент, монтаж которого выполняют при установке мойки, ванны или душа. Он выполняет следующие функции:

  1. Осуществляет своевременный и оперативный перенос «отработанной», грязной воды из раковины по сливной трубе внутрь канализации.
  2. Отфильтровывает легкий мусор. Решетка, которая надевается сверху на сливное отверстие в раковине выполняет не только декоративную функцию, но и защищает от проникновения мелкого мусора, волос, тем самым предотвращая образование заторов в канализации.

    Решетка слива

  3. Предотвращает проникновение неприятных запахов из канализации. Сифон для раковины в санузле сконструирован таким образом, что в нем образуется «гидрозатвор», естественный водный барьер, предохраняющий от проникновения в помещение санузла канализационных ароматов.

Важно! Главная особенность системы слива для мойки – изогнутая, сигмовидная труба. Благодаря особой форме, вода никогда не покидает изгиб сливной трубы, из-за чего образуется так называемый «гидрозатвор», который запирает канализационные запахи внутри, не давая им проникнуть внутрь ванной комнаты.

Конструкция

Система слива для раковин и моек – простейшая система, состоящая из сифона и сливной трубы, которая соединяет канализацию и сливное отверстие, расположенное на дне или стенке чаши. Это сантехническое изделие обычно изготавливается из пластика, металла или комбинации этих материалов. Слив раковины состоит из следующих конструктивных элементов:

  • Корпус или «стакан».
  • Выпускной патрубок.
  • Манжеты и уплотнители из пластика или резины.
  • Защитно-декоративная металлическая решетка на сливное отверстие.
  • Пластиковые гайки.
  • Фиксирующий винт.
Конструкция бутылочного сифона

Обратите внимание! Также существуют сливы для раковин с переливом, которые отличаются от обычных наличие дополнительного сливного отверстия, расположенного выше основного. Это отверстие соединяется дополнительной гофрой с корпусом сифона. Перелив предотвращает переполнение раковины и излитие воды из чаши, если вы забыли закрыть кран, или сливное отверстие засорилось.

Виды по принципу устройства

Конструктивно различные модели сливов для раковин в ванной сильно отличаются друг от друга, причем заметно это даже визуально. Выбор формы зависит от конфигурации раковины и вкусовых предпочтений домовладельца. Различают следующие виды сливов:

  1. Бутылочные. Бутылочными сливными системами называют устройства, гидрозатвор в которых создается не за счет изогнутой, сигмовидной трубы, а благодаря конструкции из двух погруженных друг в друга цилиндров. Вода внутри такого приборе сначала передвигается по внутренней трубе колбы сифона, затем попадает в отстойник и только после этого поднимается через щель между цилиндрами в сливную трубу, а дальше в канализацию.

    Бутылочный сифон

  2. Трубные. Сливные системы трубного типа не имеют корпуса, похожего на бутылку, они состоят лишь из одной изогнутой трубы. Водный подпор в таких конструкция образуется только за счет изгибов трубы, которая может иметь форму буквы S или буквы U. Трубные сливы используются в настоящий момент редко, так как они не имеют отстойника, в котором скапливается гряз и который легко прочистить своими руками. Достоинством такого устройства является то, что гибкая, гофрированная труба легко укладывается, принимая любую форму.

    Гофрированный слив

Учтите, что для слива раковины с переливом в ванной комнате чаще используются бутылочные модели, оснащенные отстойником. Он располагается на самом дне сифона, поэтому туда попадают и там остается весь мусор. Отстойник легко демонтировать своими руками и прочистить, в то время как гофру очистить практически невозможно. Кроме того, в отстойнике задерживаются легкие предметы, непреднамеренно смытые в раковину, к примеру кольца и монеты.

Разновидности по используемому материалу

В современном ассортименте сантехнических изделий можно легко растеряться, ведь сливы для моек отличаются не только по внешнему виду и конструкции, но и по материалу, из которого они изготавливаются. Материал системы слива – важный фактор выбора, который оказывает значительное влияние на срок службы и функциональность прибора. Для изготовления прибора важны такие качества как легкость, устойчивость к коррозии, герметичность и долговечность. Чаще всего они изготавливаются из следующих материалов:

  • Различные металлы и их сплавы. Обычно для изготовления сливов используют медь, латунь, а в былые времена для этих целей активно применялся чугун. Достоинствами таких моделей считается исключительна прочность, долговечность, устойчивость ко всем бытовым моющим средствам, а также безопасность для здоровья человека. Однако, из такого материала производят только сливы трубного типа. Часто из-за жесткой формы таких изделий их сложно устанавливать, для этого потребуются навыки и специальный инструмент.

    Металлический слив

  • Полимеры. Современные сливы делают из легких, прочных и недорогих полимеров. Пластику можно придать практически любую форму, поэтому модельный ряд сливов из этого материала очень разнообразен. Полимерные системы слива могут быть трубными, бутылочными или даже комбинированными. Срок службы таких изделий намного меньше, чем металлических, но и стоят они дешевле. Главным достоинством современных полимерных пластмасс является высокая устойчивость к коррозии.

    Пластиковый слив

Важно! Пластиковые гофрированные трубы для слива приходится часто менять, если умывальник используется активно. Трубы со временем перетираются, разъедаются агрессивной бытовой химией, на гофре оседает мусор и грязь. Кроме того, слабым местом таких систем являются соединения между элементами. Так как гидроизоляционные свойства пластика довольно низкие, для их соединения используются резиновые прокладки или герметик.

Виды по способу монтажа

В арсенале производителей сантехнических изделий большое количество материалов, которые хорошо поддаются обработке, поэтому раковины для ванных имеют разную форму. Такое разнообразие позволяет гармонично встраивать сантехнику в интерьер санузла, но также это предъявляет новые требования к сливным системам. По расположения они делятся на следующие виды:

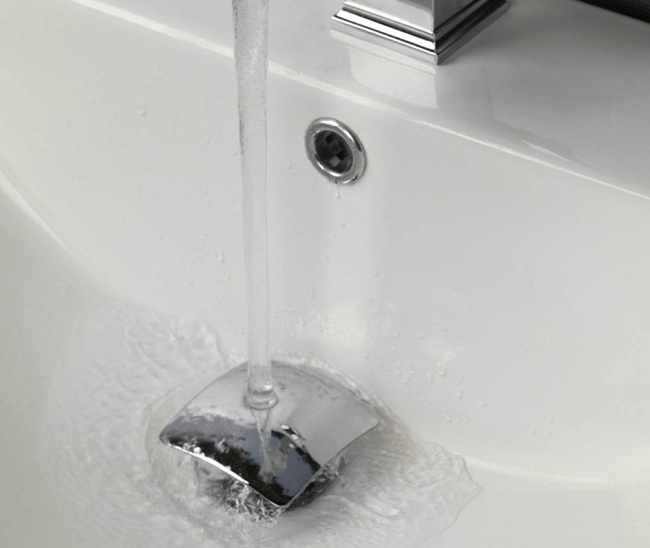

  1. Раковины с центральным сливом. В таких моделях сливное отверстие располагается практически посредине дна чаши. Такое расположение удобно тем, что, благодаря ему вода быстро уходит из мойки, не застаиваясь. Однако, такое расположение сливной трубы не позволяет установить под раковиной никакой бытовой техники или мебели.

    Раковина с центральным сливом

  2. Раковины с боковым сливом. Боковой слив располагается не на дне чаши раковины, а на ее задней стенке или в место сопряжения стенки и дна. Он удобен тем, что позволяет вынести корпус сифона за пределы раковины. Это позволяет устанавливать мойку над стиральной машиной или тумбой. Однако, из-за такого расположения, вода не может полностью слиться из чаши, она оседает на дне, из-за чего образуется известковый налет.

    Раковина с боковым сливом

Важно! Также в последнее время стали появляться новые модели сливов, предназначенные для скрытого монтажа. Они компактные, поэтому не занимают много места, поэтому их практически не видно из-за борта мойки. Однако, главный факторы, которые надо учитывать при выборе сифона – соответствие диаметра труб и пропускная способность прибора, позволяющая эффективно сливать воду из умывальника.

Видео инструкция

Как собрать и установить слив для раковины + система слива-перелива

Сборка и установка раковины производится в соответствии с инструкцией производителя, в которой указывается перечень необходимого инструмента для выполнения монтажных работ, а также схема подключения прибора к системе канализации. Следуя данному руководству, можно собрать и установить слив для раковины своими силами, не вызывая сантехника. Сливное отверстие в раковине должно обязательно перекрываться специальной металлической решеткой, защищающей канализационную трубу от попадания пищевых отходов при обработке сырья и мытье посуды. Для сбора мусора, проникающего сквозь решетку, в системе слива предусмотрено наличие пластикового сифона, который легко снимается после заполнения для проведения очистки. Помимо этого сифон, заполненный водой, препятствует проникновению неприятного запаха из канализационной трубы в помещение кухни или ванной. Чтобы не допустить переполнения мойки производители предлагают устанавливать слив для раковины с переливом. Дополнительная гофрированная или жесткая пластиковая трубка, соединяет отверстие в верхней части раковины с системой слива на участке, предшествующем сифону.

На данном видео показаны раковины с боковым сливом, которые используют в небольших помещениях. Для экономии места под ними располагают стиральные машины. Монтаж системы слива в этом случае лучше доверить профессиональному сантехнику.

youtube.com/v/iWk6MpuOTeg?autoplay=0″ wmode=»transparent»/>

Как устроена конструкция классического слива?

Так выглядит схема устройства слива кухонной раковины, не снабженной системой перелива.

Последовательное соединение всех комплектующих обеспечит нормальное функционирование слива

Легенда:

1. Защитная решетка.

2. Прокладка резиновая.

3. Отводной патрубок.

4. Соединительный винт.

5. Основание слива-выпуска.

6. Корпус сифона бутылочного типа.

7. Стяжная гайка.

8. Конусная прокладка.

9. Стандартный канализационный отвод.

10. Гайка.

13. Крышка сифона.

14. Резиновая прокладка.

Дополнительно: символами 1с, 3в, 12а, 12б обозначены прокладки, 1а – пластмассовая пробка для сливного отверстия.

Данную систему слива для раковины устанавливают в следующем порядке:

  • сначала выполняют соединение с раковиной;
  • затем проводят сборку основной части сифона;
  • в последнюю очередь соединяют конструкцию с канализацией.

Защитную решетку, снабженную 5-6 делениями, устанавливают на сливное отверстие раковины, не забыв проложить между ними прокладку. Затем на бортик отводного патрубка крепят резиновую прокладку,  толщина которой составляет 3-5 мм. У другого торца патрубка снята фаска, что обеспечивает его свободный завод в сифон. Плотно прижимая верхнюю часть патрубка к мойке, вставляют соединительный винт, имеющий 6-8 мм в диаметре, в защитную решетку и начинают прикручивать его плоской отверткой в гайку патрубка, которая плотно вставлена в специальную выемку. На этом этап соединения слива с раковиной можно считать законченным.

Сборку основной части сифона начинают с того, что надевают на отводной патрубок пластиковую стяжную гайку, а после этого – конусную прокладку. Далее вставляют в верхнюю часть корпуса сифона патрубок, насаживая его на нужную высоту. Затем опускают гайку и закручивают ее руками без применения инструментов. В сифонную крышку помещают плоскую большую прокладку, выполненную из резины, и привинчивают ее к корпусу.

Важно! Стакан (крышка) сифона часто забивается пищевыми отходами, поэтому его периодически снимают и промывают. По этой причине не рекомендуется применять силиконовый герметик для замазывания стыка между корпусом сифона и его крышкой. Для создания герметичного соединения можно использовать сантехническую подмотку.

Вид системы слива в сборе для кухонной раковины. В данной конструкции используется сифон (отстойник) бутылочного типа

Последний этап связан с соединением системы слива раковины с канализацией. Для выполнения этой операции необходимо соединить стандартный канализационный отвод, диаметр которого обычно равен 50 мм, с канализационной трубой, используя при этом гайку и конусную прокладку.

Важно! Если отвод или канализационная труба имеют размеры, не отвечающие принятому стандарту, то для их соединения используется готовый пластиковый переходник.

Раструб канализационной трубы необходимо снабдить специальной резиновой манжетой, с помощью которой будет сдерживаться запах, идущий из канализации. Внутренний диаметр манжеты должен быть меньше наружного диаметра отводной трубы. Это позволит манжете плотно обхватить трубу и не допустить проникновения неприятных запахов в помещение.

Особенности установки слива с переливом

Из инструментов понадобятся крестовая и большая плоская отвертки, причем последняя может быть заменена обычной монетой. Электролобзик требуется в том случае, если под мойку необходимо вырезать в столешнице посадочное место подходящего диаметра. В руководстве, прикладываемом производителем к выпускаемому оборудованию, имеется перечень всех комплектующих и схема их последовательного соединения. Чтобы лучше понять порядок сборки, надо разложить все детали на полу или на столе.

Схема сборки слива с переливом, взятая из инструкции производителя мойки, устанавливаемой в специальное посадочное место, вырезанное в столешнице

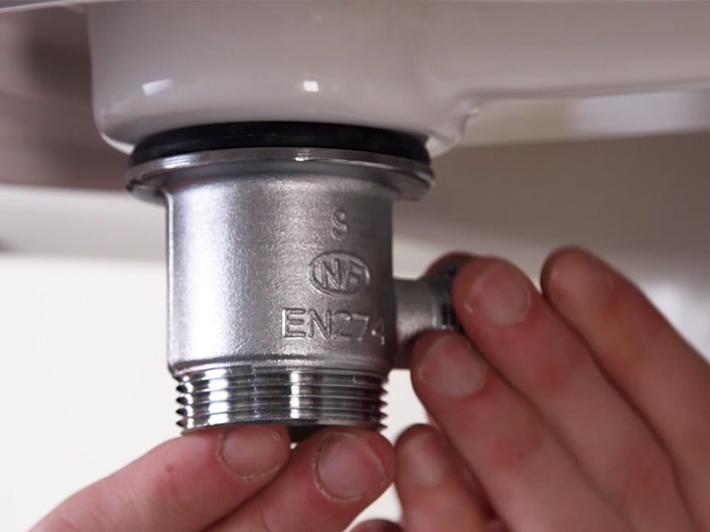

После тщательного изучения инструкции начинают собирать слив. На основание слива-выпуска, прилегающего снизу к мойке, укладывают толстую резиновую прокладку. Более тонкую и мягкую прокладку кладут под низ верхней части выпуска. Затем со стороны самой мойки в сливное отверстие помещают на прокладку металлическую часть выпуска. Соединяют обе детали пластиковым полым винтом, который закручивают широкой отвёрткой или монетой.

Важно! Перед тем как затянуть винт, необходимо проследить, чтобы патрубок перелива точно совпадал с отверстием для перелива, предусмотренным в раковине.

Сборка перелива начинается с регулирования высоты трубки, которая зависит от глубины устанавливаемой раковины. При этом черная часть трубки, снабженная фиксаторами, соединяется с белой частью в выбранном по высоте месте. Собранную трубку перелива крепят к мойке, не забывая про резиновую прокладку, располагаемую между поверхностями. Затем на белую часть переливного патрубка надевают гайку и конусовидную прокладку. Проводят соединение патрубка перелива с выпуском, затягивая вручную гайку. Вот так собирается слив перелив для раковины своими руками.

Соединение патрубка перелива с отводом слива проводится с помощью гайки, закручиваемой вручную без применения каких-либо инструментов, и резиновой прокладки

Далее остается собрать гидрозатвор, являющийся отстойником, и гофру. В паз вставляют прокладку и соединяют с выпускным патрубком, закручивая гайку от руки. Таким же образом прикручивают и гофру. После этого мойку устанавливают в посадочное место, предусмотренное в столешнице, и соединяют гофру с канализацией. На заключительном этапе вставляют в сливное отверстие сетку-заглушку.

Важно! Гофрирированные трубы лучше заменять обычными гладкостенными трубами, которые легче прочищать в случае засора.

Провести подключение раковины к канализации можно своими силами. Если по каким-либо причинам вы сделать этого не можете, обратитесь к профессионалам. Умелым мастерам даже не надо читать инструкции, потому что им известно, как собрать слив для кухонной раковины любого типа.

  • Автор: Марина
