Байпас в системе отопления: на радиаторе и полотенцесушителе

Содержание

  1. Для чего нужен байпас
  2. Байпас на отопление
  3. Байпас на полотенцесушитель
  4. Байпас для циркуляционного насоса
  5. Байпас тёплого водяного пола.
  6. Байпас в обвязке твердотопливного котла.
  7. Виды байпаса в системе отопления.
  8. Нерегулируемая обводная труба
  9. Байпас с ручным управлением
  10. Автоматический байпас
  11. Клапанный автоматический байпас
  12. Инжекционный автоматический байпас
  13. Полезные советы по установке байпаса в систему отопления

Байпасом называют один из элементов отопительной системы или системы водоснабжения, облегчающий ремонт и техническое обслуживание оборудования, подключённого к этой системе. Помимо этого он обеспечивает более эффективную работу отдельных частей системы. Наличие байпаса в системе отопления даёт следующие преимущества:

1. Обеспечивает бесперебойную работу инженерных коммуникаций независимо от наличия электроэнергии.
2. Байпас в системе отопления или водоснабжения позволяет, не прекращая циркуляцию теплоносителя, произвести ремонт или замену приборов.
3. При встраивании в отопительную систему можно произвести регулировку температуры горячей воды.

Для чего нужен байпас

Байпас — это обводный трубопровод, служащий для организации протекания теплоносителя в обход основного пути. Обычно на участке обвода вмонтировано какое либо оборудование. При этом один конец байпаса подключён к подводящему концу трубы, а другой к отводящему. В промежутке между обводной трубой (байпасом) и отверстием входа в прибор устанавливается запорная арматура.

Функция байпаса — целиком изменить течение воды по альтернативному маршруту, а так же, при необходимости, производить регулировку объема поступающей в прибор жидкости.

Для того, чтобы устройство можно было полностью отключить, на отводящем конце трубы монтируют кран. (он находится в промежутке между отверстием выхода оборудования и байпасом)

Первостепенная функция обводки в том, что бы обеспечить непрерывность циркуляции теплоносителя в системе отопления в период нарушения работы подключенного оборудования или отсутствия электричества.

Основа работы заключается в том, что любое устройство установленное посредством байпаса, можно отключить от всей системы просто перекрыв входной и выходной кран. Отключенное оборудование может ремонтироваться или меняться. И при этом непрерывность тока теплоносителя сохранится. Существует несколько случаев применения обводной трубы.

Байпас на отопление

Байпас на отопление

Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Байпас на полотенцесушитель

Слева — без байпаса. Справа байпас на полотенцесушителе

Так же можно установить байпас на полотенцесушитель. Это позволит, при необходимости, отрегулировать его температуру, либо осуществить ремонт или замену. Для перекрытия жидкости необходимо установить дополнительно два шаровых крана (входной и выходной). Обводная труба должна по диаметру уступать (быть меньше) трубе полотенцесушителя.

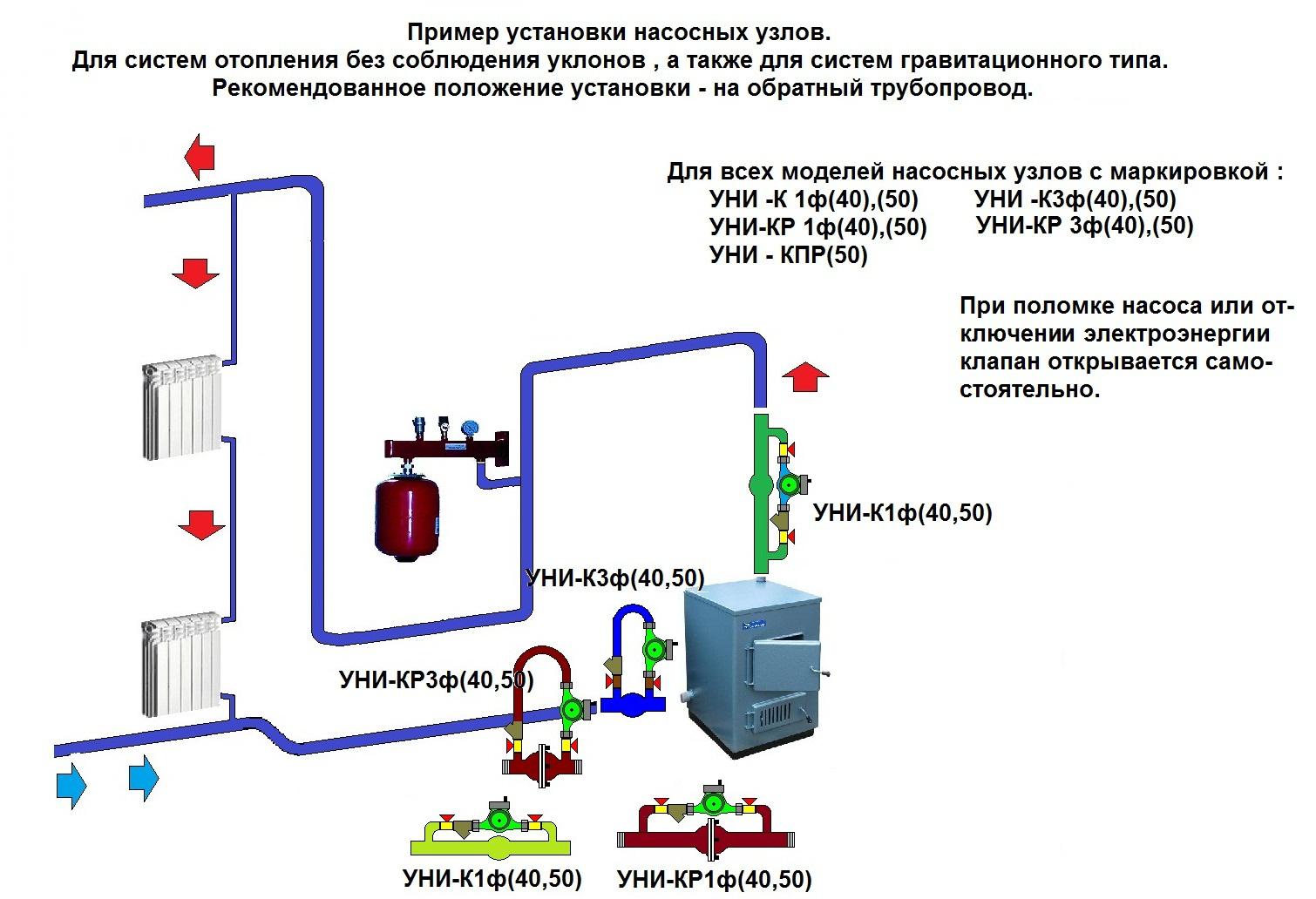

Байпас для циркуляционного насоса

Байпас для циркуляционного насоса

Подключение насоса с использованием байпаса лучше производить в самотёчных системах. Так же здесь обязательна установка разгонного коллектора и необходимо соблюдение уклонов и определенных диаметров труб. Циркуляционный насос, в данном случае, необходим для увеличения её продуктивности.

Байпас для циркуляционного насоса

При монтаже байпаса в систему с циркуляционным насосом на ней обязательно должен присутствовать шаровой кран (возможно клапан). Во время работы циркуляционного насоса кран (клапан) целиком закрывает просвет обвода. В случае остановки насоса, происходит открытие байпаса и теплоноситель движется уже по нему.

Байпас тёплого водяного пола.

Обводная труба — необходимый элемент при установке тёплого водяного пола. Он нужен для того, что бы отрегулировать температуру воды центральной магистрали (около 80 градусов) до необходимых 40-45 градусов. Для этого необходим трёх-ходовый клапан. Принцип работы прост: необходимое количество воды поступает в систему тёплого пола, а остальная часть проходит дальше. В последствии жидкость, идущая через байпас, смешивается с охлаждённой жидкостью, выходящей из системы тёплого пола, и устремляется дальше.

Байпас в обвязке твердотопливного котла.

Байпас в обвязке твердотопливного котла.

Посредством обводной трубы формируется малый циркуляционный контур жидкости. Байпас подсоединяется к трубе подачи жидкости и обратному трёх-ходовому клапану. Таким образом, посредством обводки, смешивается горячая жидкость на выходе и ещё не нагретая жидкость на входе, обеспечивая температуру подаваемой жидкости в котёл более 50 градусов. Это делается во избежании образовании конденсата в котле, приводящее к коррозии.

Виды байпаса в системе отопления.

Помимо того, что установка запорной арматуры производится на входных и выходных патрубках, она так же устанавливается и на байпасе. Существуют следующие типы байпасов, в отличие от типа арматуры:

Нерегулируемая обводная труба

Стандартная труба без добавочных элементов. Течение теплоносителя по такой трубе проходит в свободном режиме. Байпасы данного типа обычно применяют при установке батарей. При монтаже данного вида обводной трубы стоит помнить о том, что жидкость из двух труб выберет ту, у которой больше диаметр (меньше гидравлическое сопротивление). Соответственно диаметр трубы вертикального байпаса не может превышать диаметр основной трубы.

При устройстве горизонтального байпаса его диаметр обычно равен диаметру главной трубы. Патрубок, идущий к отопительному прибору должен быть уже. Здесь действует закон о том, что среда с высокой температурой стремится наверх, благодаря меньшему удельному весу.

Байпас с ручным управлением

Это труба с вмонтированным в неё шаровым краном. Выбор именно данного типа крана обусловлен тем, что в открытом положении он абсолютно не мешает току жидкости, а следовательно не оказывает дополнительного сопротивления. Подобный тип обводной трубы удобен в плане регулировки количества жидкости, идущей через неё. Стоит отметить то, что составные внутренние части шарового крана могут прикипать друг к другу. В следствие этого его нужно иногда просто проворачивать, для профилактики. Основное использование данный вид байпасов нашёл при монтаже батарей 1-но трубной магистрали и при обвязке гидронасосов.

Автоматический байпас

Нашёл применение в обвязке насоса гравитационной отопительной системы. Жидкость в подобной системе практически всегда циркулирует без участия устройства для перекачивания. В данном случае электронагнетатель монтируется в систему для повышения скорости тока теплоносителя. Благодаря этому уменьшаются потери тепла и увеличивается общий коэффициент полезного действия системы. Жидкость в подобном типе байпаса перенаправляется автоматически. Когда теплоноситель проходит через прибор, обводная труба автоматически закрывается. Во время остановки насоса из за различных причин (поломка, отключение питания и др.) жидкость перенаправляется в байпас. Существует несколько типов автоматических байпасов:

Клапанный автоматический байпас

Включает в себя шаровой кран, который почти полностью не создаёт сопротивления свободному току жидкости через трубу в свободном режиме. Во время включения насоса скорость течения возрастает. Жидкость из выходного отверстия трубы направляется в магистраль и начинает течь в 2 направлениях. Во время движения по прямому пути никаких препятствий не возникает, а при движении назад теплоноситель утыкается в обратный клапан. Из минусов подобного вида байпаса следует отметить его повышенную чувствительность к загрязненной воде. В случае попадания даже мелкого мусора подобная система может сломаться.

Инжекционный автоматический байпас

В основу инжекционного автоматического байпаса положен принцип гидроэлеватора. На главной магистрали устанавливается насосный узел расположенный на более узкой трубе обводки. Концы обводной трубы частично заходят в главную магистраль. Поступление жидкости во входной патрубок создаётся за счёт возникновения около него области разряжения. Эта область возникает за счёт насосного узла. Из выходного патрубка теплоноситель выходит под давлением с ускорением. За счёт этого обратное течение жидкости исключается. В том случае, если насосный узел не работает, вода самотёком идёт через байпас.

Полезные советы по установке байпаса в систему отопления

Перед установкой байпаса обязательно нужно рассмотреть некоторые его особенностями. Во время подключения радиаторов:

1. Диаметр обводной трубы не должен превышать внутреннее сечение главного трубопровода.
2. Обводная труба (перемычка) должна монтироваться по возможности вблизи батареи.

На выходе монтируется шаровой кран. Главное условие сборки составляющих частей — это полная герметичность швов.

Во время установки насоса байпас обычно является частью всей системы и обеспечивает самотек жидкости. Диаметр байпаса с установленным насосом должен быть меньше главной трубы.

Так же в обводной трубе обязателен шаровой кран, либо клапан, для обеспечения свободного тока жидкости и препятствия её обратному ходу.

Автоматический байпас в системе отопления, установка и фото вариантов

Если попытаться охарактеризовать байпас в системе отопления с точки зрения обывателя, то это будет некая перемычка в виде отрезка трубы, которую устанавливают между прямой и обратной проводкой радиатора отопления.

Байпас в системе отопления

Отопительная система жилого дома в своем составе содержит перечень компонентов, а нарушение работы хоть одного из них может послужить причиной не только перебоев работы, но и разрушения. Кроме того, следует обязательно обеспечить комфортный ремонт и замену разных узлов системы. Именно таким и является назначение байпаса в системе отопления. Это участок параллельного трубопровода. К примеру, при установке параллельно с радиатором участка трубопровода можно сохранить работоспособность всей системы отопления при очищении, ремонте или замене узла.

  • Виды байпаса
  • Примеры применения байпаса
  • Установка байпаса
  • Запорная арматура на байпасе
  • Экономия

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

  • Байпас с обратным клапаном. Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.

Байпас с обратным клапаном

  • Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения.
    Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.

Байпас без клапана

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов
В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.

Байпас на радиаторах отопления


В качестве элемента для работы системы в случае отключения электрической энергии
Установка байпаса в системе отопления целесообразна при устройстве современных систем отопления, которые применяют циркуляционные насосы. Ведь первым вопросом при покупке такого отопления будет – а как же система будет работать, если вдруг отключится электричество.

Именно в таких случаях и появляется необходимость установки байпаса в системе отопления. При этом он играет важную роль – в тот момент, когда отключается электроэнергия, пользователь должен перекрыть кран подачи носителя тепла на насос и открыть его на центральной трубе.

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Установка байпаса

В процессе монтажа байпаса необходимо руководствоваться СНИПом. Этот документ регламентирует список компонентов и их характеристик для установки в систему отопления. Монтаж байпаса должен делать специалист. В процессе выбора деталей нужно обязательно проверить их на дефекты и брак.

На кранах – не экономьте, так как дешевые варианты могут просто-напросто протекать.

Монтаж тех приборов, которые будут работать на байпасе, должен производиться по направлению к носителю тепла в последовательности: фильтр, клапан, циркуляционный насос. Ввод байпаса в стояк возле насоса должен выполняться с запорными клапанами. Сам элемент лучше всего поставить горизонтально. Так, система будет защищена от скопления воздуха.

Схема обвязки радиатора отопления

Байпас также подойдет и для совершенствования однотрубной системы отопления. Конечно, такая система – это достаточно устаревший вариант, но все-таки у многих она работает, да еще и эффективно.

При установке байпаса в такой системе следует соблюдать несколько правил:

  • Байпасный клапан в системе отопления нужно размещать на максимальном удалении от вертикального участка трубы (ближе к радиатору).
  • Обводная труба может быть сделана сразу же на месте – понадобится труба, тройник, производство сварочных работ. А также можно ее купить уже готовую и сделать монтаж на резьбе.
  • Вход радиатора и байпас должны разделяться регулировочным вентилем, или же терморегулятором радиатора.
  • Помните, что если диаметр байпаса в системе отопления будет таким же, как и трубопровод, то поступление носителя тепла в батареи будет ограничено. Именно поэтому диаметр байпаса должен быть на размер меньше диаметра подводки.

Запорная арматура на байпасе

На участке системы отопления, где сужается диаметр, уменьшающий скорость потока, можно применять только шаровые вентили.

Шаровый кран

Такие вентили обладают встроенным в корпус металлическим шаром, имеющим отверстие необходимого диаметра. Благодаря подобной конструкции уменьшения просвета в полном открытом вентиле не будет. Но заметим, что такие вентили не подлежат ремонту, поэтом при их неисправностях они заменяются.

В процессе работы шаровых вентилей следует знать, что при долгом отсутствии их работы они могут прикипать. Именно поэтому периодически их нужно проворачивать, даже если нет необходимости.

Экономия

Несомненно, монтаж байпаса позитивно скажется на сокращении ваших расходов энергоносителя. К примеру, в сравнении с работой системы отопления с замыкающим участком и обычной проточной, то первая из них будет с уменьшением объема теплоносителя, подаваемого в батареи, примерно на 30-35%. Таким образом, теплоотдача радиатора может уменьшиться на 10%.

Конечно же, на практике такие вот изменения – это не такое уж и кардинальное улучшение, особенно, если в системе переизбыток тепла. Кроме этого, если типоразмер батарей подобран верно, то есть и запас эффективности – тоже 10-15%.

Таким образом, получается, что довольно простая деталь, даже несколько примитивная, – это универсальный инструмент для создания в вашем доме приятной среды, при том, что счета порадуют потребителей небольшими суммами.
