Саморезы по дереву размеры таблица
Саморезы по дереву, таблицы размеров, универсальные, оцинкованные, неполная резьба, потайная головка, шлиц PZ. Размеры саморезов от 3.5х30 до 6х240 мм.
Особенности саморезов по дереву с неполной резьбой 3.5, 4, 4.5, 5, 6 мм:
- Неполная резьба обеспечивает надежное крепление верхнего элемента.
- Универсальность применения внутри сухих помещений.
- Четырехгранный конический конец 4CUT обрезает волокна, предотвращая расщепление древесины без необходимости предварительного сверления даже при малых расстояниях от края. Для твёрдой древесины требуется сверление.
- Оптимизированный волнообразный профиль резьбы идет до самого конца шурупа, обеспечивая быстрое и надежное завинчивание.
- Головка SPAX Multi с фрезерующими гранями утапливается в древесине заподлицо. При соединении металлической обшивки с деревом грани головки обеспечивают торможение шурупа, предотвращая перетягивание.
- Крестообразный шлиц PZ передаёт больший момент по сравнению со шлицем PH. Также меньше вероятность выскальзывания биты из шлица и его повреждения.
Материалы:
- Сталь закалённая оцинкованная (белая пассивация), со специальным покрытием для снижения трения
| Длина самореза Ls | Длина неполной резьбы LgТ | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 30 | 18 |  000 |
10.000 | 320.000 | 0291010350305 | 200 | 2.000 | 260.000 | 0291010350303 |
| 35 | 23 | 1.000 | 10.000 | 320.000 | 0291010350355 | 200 | 2.000 | 224.000 | |
| 40 | 23 | 1.000 | 10.000 | 280.000 | 0291010350405 | 200 | 2.000 | 224.000 | 0291010350403 |
| 45 | 30 | 1. 000 |
10.000 | 280.000 | 0291010350455 | — | — | — | |
| 50 | 32 | 500 | 10.000 | 280.000 | 0291010350505 | — | — | — | — |
| Длина самореза Ls | Длина неполной резьбы LgТ | Упаковка мини | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 30 | 18 | 1. |
10.000 | 320.000 | 0291010400305 | 200 | 2.000 | 224.000 | 0291010400303 |
| 35 | 23 | 1.000 | 10.000 | 280.000 | 0291010400355 | 200 | 2.000 | 224.000 | 0291010400353 |
| 40 | 23 | 1.000 | 10.000 | 280.000 | 0291010400405 | 200 | 2.000 | 126.000 | 0291010400403 |
| 45 | 30 | 500 | 5. 000 |
160.000 | 0291010400455 | 200 | 2.000 | 126.000 | |
| 50 | 32 | 500 | 5.000 | 140.000 | 0291010400505 | 200 | 2.000 | 126.000 | 0291010400503 |
| 55 | 32 | 500 | 5.000 | 140.000 | 0291010400555 | — | — | — | — |
| 60 | 500 | 5.000 | 140. 000 |
0291010400605 | 100 | 1.000 | 63.000 | 0291010400603 | |
| Длина самореза Ls | Длина неполной резьбы LgТ | Упаковка мини | |||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 30 | 17 | 1. 000 |
280.000 | 0291010450305 | 200 | 2.000 | 224.000 | 0291010450303 | |
| 35 | 25 | 500 | 5.000 | 160.000 | 0291010450355 | 200 | 2.000 | 224.000 | 0291010450353 |
| 40 | 25 | 500 | 5.000 | 160.000 | 0291010450405 | 200 | 2.000 | 126.000 | 0291010450403 |
| 45 | 30 | 500 | 5. 000 |
140.000 | 0291010450455 | 200 | 2.000 | 126.000 | 0291010450453 |
| 50 | 32 | 500 | 5.000 | 140.000 | 0291010450505 | 200 | 2.000 | 64.000 | 0291010450503 |
| 55 | 37 | 500 | 5.000 | 140.000 | 0291010450555 | — | — | — | — |
| 60 | 37 | 500 | 5.000 | 140. 000 |
0291010450605 | 100 | 1.000 | 63.000 | 0291010450603 |
| 70 | 42 | 500 | 2.500 | 140.000 | 0291010450705 | 100 | 1.000 | 32.000 | 0291010450703 |
| Длина самореза Ls | Длина неполной резьбы LgТ | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 40 | 27 | 500 | 5. 000 |
140.000 | 0291010500405 | 200 | 2.000 | 126.000 | 0291010500403 |
| 45 | 30 | 500 | 5.000 | 140.000 | 0291010500455 | 200 | 2.000 | 126.000 | 0291010500453 |
| 50 | 32 | 500 | 5.000 | 140.000 | 0291010500505 | 200 | 2.000 | 64.000 | 0291010500503 |
| 55 | 37 | 500 | 5. 000 |
140.000 | 0291010500555 | — | — | — | — |
| 60 | 37 | 500 | 2.500 | 140.000 | 0291010500605 | 100 | 1.000 | 63.000 | 0291010500603 |
| 65 | 41 | 200 | 2.000 | 64.000 | 0291010500655 | — | — | — | — |
| 70 | 41 | 200 | 2.000 | 64.000 | 0291010500705 | 100 | 1. 000 |
32.000 | 0291010500703 |
| 80 | 46 | 200 | 2.000 | 64.000 | 0291010500805 | 100 | 1.000 | 32.000 | 0291010500803 |
| 90 | 61 | 200 | 2.000 | 64.000 | 0291010500905 | 100 | 1.000 | 32.000 | 0291010500903 |
| 100 | 61 | 200 | 2.000 | 64.000 | 0291010501005 | 100 | 1. 000 |
32.000 | 0291010501003 |
| 110 | 69 | 200 | 2.000 | 64.000 | 0291010501105 | — | — | — | — |
| 120 | 69 | 200 | 2.000 | 56.000 | 0291010501205 | — | — | — | — |
| Длина самореза Ls | Длина неполной резьбы LgТ | Стандартная упаковка | Упаковка мини | ||||||
|---|---|---|---|---|---|---|---|---|---|
| Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | Коробка (штук) |
Упаковка (штук) |
Поддон (штук) |
SPAX № | ||
| 50 | 32 | 200 | 2. 000 |
64.000 | 0291010600505 | 100 | 1.000 | 32.000 | 0291010600503 |
| 60 | 37 | 200 | 2.000 | 56.000 | 0291010600605 | 100 | 1.000 | 32.000 | 0291010600603 |
| 70 | 41 | 200 | 2.000 | 56.000 | 0291010600705 | 100 | 1.000 | 32.000 | 0291010600703 |
| 80 | 46 | 200 | 2. 000 |
56.000 | 0291010600805 | 100 | 1.000 | 32.000 | 0291010600803 |
| 90 | 61 | 200 | 1.000 | 56.000 | 0291010600905 | 100 | 1.000 | 32.000 | 0291010600903 |
| 100 | 61 | 100 | 1.000 | 32.000 | 0291010601005 | — | — | — | — |
| 110 | 68 | 100 | 1.000 | 32. 000 |
0291010601105 | — | — | — | — |
| 120 | 68 | 100 | 1.000 | 28.000 | 0291010601205 | — | — | — | — |
| 130 | 68 | 100 | 1.000 | 28.000 | 0291010601305 | — | — | — | — |
| 140 | 68 | 100 | 1.000 | 28.000 | 0291010601405 | — | — | — | — |
| 150 | 68 | 100 | 1. 000 |
28.000 | 0291010601505 | — | — | — | — |
| 160 | 65 | 100 | 1.000 | 28.000 | 0291010601605 | — | — | — | — |
| 180 | 65 | 100 | 1.000 | 28.000 | 0291010601805 | — | — | — | — |
| 200 | 65 | 100 | 1.000 | 24.000 | 0291010602005 | — | — | — | — |
| 220 | 65 | 100 | 1. 000 |
24.000 | 0291010602205 | — | — | — | — |
| 240 | 65 | 100 | 1.000 | 24.000 | 0291010602405 | — | — | — | — |
Вы можете заказать и купить саморезы по дереву оптом по договорным ценам. Таблицы размеров саморезов 3.5, 4, 4.5, 5, 6 мм.
Саморезы по дереву: размеры, таблица
Во всех видах ремонтных и строительных работ, при отделке различных помещений, в производстве мебели и других конструкций широко используются различные виды саморезов. Чем отличаются саморезы по дереву от других типов, каких размеров они бывают, расскажет статья.
Саморезом называется универсальный крепежный элемент в виде металлического стержня со шляпкой и наружной резьбой.
При ввинчивании в скрепляемые материалы острый край резьбовой спирали самостоятельно формирует в материале внутреннюю резьбу, что обеспечивает надежное соединение.
Существует несколько разновидностей саморезов, выбор зависит от конкретного назначения. Основные параметры, по которым различают данный вид крепежа, это технология изготовления (определяет устойчивость к коррозии), величина шага резьбовой спирали (отличается для разных материалов) и размер.
Виды саморезов по технологии изготовления
Вне зависимости от типа изделия производятся они из латуни, нержавейки, либо углеродистой стали повышенной прочности. Последние делят на следующие типы:
Фосфатированные. Эта разновидность крепежа имеет черную матовую окраску благодаря обработке фосфатами. Черные саморезы по дереву характеризуются низкой устойчивостью к коррозии, но легко вкручиваются в любые материалы. Самые недорогие по цене. Используются как для дерева, так и для металла, но только там, где им не грозит высокая влажность.
Например в комнате при изготовлении перегородок из гипсокартона.
Оксидированные. Тоже черные, только с блестящей поверхностью. Благодаря оксидной пленке, такие шурупы более устойчивы к коррозии.
Хромированные. Обрабатываются хромовой кислотой, имеют серебристую окраску. Нержавеющие хромированные саморезы устойчивы к царапинам, благодаря образовавшейся защитной пленке. Декоративны, используются на видных местах.
Оцинкованные саморезы по дереву. Серебристого или желтого цвета, в зависимости от типа цинкового сплава, которым покрыто изделие. Цинковый слой обеспечивает высокую устойчивость к ржавчине. Такие саморезы могут использоваться в любых помещениях и конструкциях, но и стоят дороже.
Желтопассивированные. Дополнительно к оцинковке имеют еще один защитный слой, сформированный путем обработки хромовой кислотой. Такой вид крепежа устойчив к коррозии и механическим повреждениям.
Желтые саморезы по дереву используются в случаях, когда необходим крепеж с декоративными качествами, например, при сборке мебели (с фурнитурой соответствующего цвета).
Выбирая цвет саморезов для скрепления деревянных конструкций, необходимо учитывать уровень влажности, который будет на них воздействовать. Для службы на открытом воздухе или в сырых помещениях стоит приобрести оцинкованный, хромированный или желтопассивированный вариант.
Разновидности по типу резьбы
Еще одним важным параметром выбора саморезов является шаг резьбовой спирали. Здесь выделяют три основных вида, их можно увидеть в таблице ниже:
| Разновидность резьбы | Внешний вид самореза | Сфера применения |
| Редкий шаг (крупная резьба) | Используются при работе с деревом, а так же для скрепления деталей из MDF, древесно-стружечных плит, гипсокартона и древесно-волокнистых плит. | |
| Частый шаг (мелкая резьба) | Предназначены для скрепления элементов, изготовленных из твердых сортов древесины, а так же для металлических конструкций (каркасов). | |
| Двухзаходная (переменная) резьба | Используются для скрепления материалов с отличающейся плотностью (например, для крепления гипсокартона к деревянной основе) |
При работе с деревянными конструкциями обычно применяются саморезы с редким шагом резьбы. Именно такое строение позволяет максимально сохранить структуру скрепляемых материалов. Для этой же цели, прежде чем ввинтить саморез в дерево, в нем предварительно просверливается отверстие меньшего диаметра, чем сам винт (диаметр измеряется по резьбе). Некоторые мастера дополнительно смачивают изделие маслом для облегчения ввинчивания и уменьшения разрушительного воздействия на дерево. Ввинчивается крепеж при помощи отвертки соответствующей формы или шуруповерта.
Помимо цвета и резьбы, стоит обратить внимание на строение головки самореза. Как правило, предназначенные для работы с деревом саморезы имеют плоскую или слегка вогнутую шляпку, которая полностью входит в скрепляемый материал и не выступает над его поверхностью.
Такой тип еще называют потайным. Некоторые разновидности закрываются сверху декоративной кнопкой в цвет материала (например, при сборке мебели).
Таблица размеров

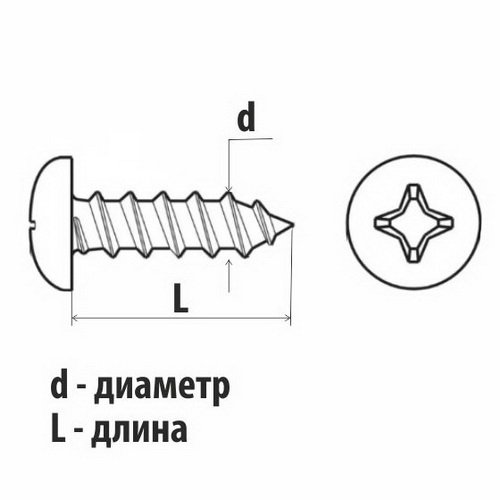

Последним параметром, с которым важно не ошибиться, является размер крепежного элемента. Он зависит от типа и масштаба скрепляемой конструкции. Размерная сетка существующих видов саморезов очень обширна (больше 30 вариантов), что позволяет подобрать подходящий крепеж для любого вида работ.
Длина изделий колеблется от 11 до 200 миллиметров, наружный диаметр (по резьбе) – от 2,5 до 6 миллиметров. Саморез должен быть достаточно длинным, чтобы внешний элемент он мог пройти насквозь, а во второй углубиться как минимум на ¼ его толщины, а по возможности и больше. Тогда крепление может считаться надежным.
Размеры основных видов саморезов для дерева показаны в таблице ниже:
Вид самореза и стандартные размеры (мм х мм)
| Черные | Оцинкованные и желтопассивированные |
| 3,5х16 | 3х12 |
| 3,5х19 | 3х15 |
| 3,5х25 | 3х20 |
| 3,5х32 | 3х25 |
| 3,5х35 | 3х30 |
| 3,5х41 | 3х35 |
| 3,5х45 | 3х40 |
| 3,5х51 | 3х45 |
| 3,5х55 | 3х50 |
| 3,8х25 | 3,5 х (20-70мм) |
| 3,8х32 | 4х (20-70 мм) |
| 3,8х35 | 5х (20-100 мм) |
| 3,8х41 | 6х (30-200 мм) |
| 3,8х45 | |
| 3,8х51 | |
| 3,8х55 | |
| 3,8х64 | |
| 3,8х70 | |
| 3,9х70 | |
| 4,2х65 | |
| 4,2х70 | |
| 4,2х75(76) | |
| 4,2х90 | |
| 4,8х95 | |
| 4,8х100(102) | |
| 4,8х110 | |
| 4,8х120 | |
| 4,8х125(127) | |
| 4,8х140 | |
| 4,8х150 (152) |
Зная размер деталей, которые нужно соединить, а так же существующие размеры саморезов, будет несложно подобрать подходящий крепеж для каждого вида работ.
При работе с деревом использование саморезов предпочтительно. Благодаря наличию резьбы, такой крепеж значительно надежнее, чем соединение при помощи гвоздей. Саморез не может со временем выкрутиться сам, в отличие от гвоздя, и к тому же, плавное ввинчивание метиза с крупной резьбой меньше повреждает материал.
Поделиться
Твитнуть
Запинить
Нравится
Класс
Viber
Телеграмка
таблица желтых, размеры оцинкованных, ГОСТ, виды с большой шляпкой, длина черных, какие бывают, вес
Саморез по дереву – это крепежный элемент, который предназначен для монтажа отделочных и строительных материалов малой твердости и плотности. К таким материалам можно отнести дерево, а также разнообразные искусственные материалы. При помощи таких изделий реально выполнить монтаж ДВП, ДСП и ОСП. Еще их можно задействовать для крепления пластика и гипсокартона. В этом случае многие люди долго ходят по магазинам в поиске саморезов для крепления гипсокартона, даже не подозревая, что в действительности такими элементами являются саморезы по дереву, размер которых 3,5 х25 мм.
Характеристика саморезов по дереву
Саморезы по дереву ГОСТ 1145-80 могут производиться двух видов: с крупной или мелкой резьбой. В качестве материала применяют углеродистую сталь с дальнейшим нанесением фосфата. Благодаря этому удается предохранить изделие от коррозии и повысить сцепку поверхности шляпки крепежа с облицовочными материалами.
Каков ГОСТ кровельных саморезов по металлу со сверлом можно узнать здесь.
Отличить крепеж по дереву от других саморезов можно по конусообразной головке, форма которой напоминает крест. Именно это позволило осуществлять крепеж, выполняя полное утопление в материале. Такое преимущество позволяет получить идеальную поверхность, на которой отсутствуют какие-либо неровности.
Как крепить профнастил на крыше саморезами фото и другие данные можно узнать из статьи
Главной особенностью таких саморезов остается более крупный шаг резьбы, наконечник острый и узкий. У резьбы вид спирали, которая проходит от головки до кончика изделия. Такие особенности отличают саморезы по дереву от саморезов для более плотных материалов. Такая конструкция элемента позволили вкручивать их в материал без дополнительного сверления. Но многое будет зависеть от размера пиломатериала по ГОСТу.
О том какие соморезы нужны для профиля и гипсокартона можно узнать из данной статьи.
На видео рассказывается о размерах саморезов по дереву:
Нечастый шаг резьбы позволяет уменьшить трение изделие о материал, благодаря этому осуществлять процесс вкручивания можно будет при помощи шуруповерта или отвертки. Если вы собираетесь использовать саморезы по дереву, толщина которых 4 мм и более, то для этого стоит заранее позаботиться про отверстия. Выполнить их можно, используя сверло 2,5 мм. В случае отсутствия такого отверстия закрутить саморез у вас получится, но с течением времени материал не выдержит расширения и даст трещины.
Саморезы по дереву ГОСТ 1145-80 – это материал, который может быть оснащен не только резьбой, но и особой формой головки. Это особенность строения позволяет вкручивать изделие в материал и утопить в нем шляпки, которые практические не возвышаются над поверхностью.
Дюбель бабочка для гипсокартона металлический образец используется в разных случаях, подробно описано в статье.
При внедрении самореза с большой силой это может привести к полному утоплению шляпки, следовательно, придется это место зашпатлевать и закрасить.
Какого вида бывают
Производство саморезов по дереву осуществляется в трех главных вариантах. Отличие у них состоит только лишь по внешнему виду.
Как использовать дюбель фасадный для теплоизоляции можно узнать прочитав статью.
Фосфатирование (чёрные)
Первый самый популярный вариант – это фосфатирование изделия. Для них характерен черный окрас. Они применяются для выполнения черновых работ и не имеют антикоррозийным покрытием. При использовании таких саморезов в ванной или кухне они через некоторое время начинают ржаветь и разрушаются.
Оцинкованные и желтопассированные
Следующие два вида саморезов по дереву носят название оцинкованные и желтопассированные.
Для первого вида свойственно покрытие изделия тонки слоем цинка, а вот желтопассированные саморезы предполагают обработку их поверхности специальным раствором желтого оттенка.
Такие саморезы обладают коррозийной стойкостью. Конечно, стоят подобные изделия дороже, то зато они не боятся влияния влаги. Для оцинкованных саморезов свойствен серебристый цвет. Последние два варианта активно задействуют для монтажа крепежа для петель, элементов мебели, а также прочих работ.
Как можно использовать гвозди для пневматического пистолета б/у описано в данной статье.
Таблица размера и цены согласно ГОСТу
У таких крепежных элементов могут быть самые различные размеры, благодаря чему можно проделать сквозной монтаж металлического профиля к основанию из дерева. Также подобный продукт широко применяют для монтажа деталей деревянных конструкций. Наличие шлица на головке самореза в форме креста позволяет выполнять соединение, используя для этих целей отвертку или шуруповерт. Саморезы с покрытием из фосфата могут крепить листы гипсокартона к деревянному каркасу. Такие элементы не требуют предварительного засверливания. Выпускают их с широким резьбовым шагом.
Гвозди строительные гост 4028 80 можно использовать по назначению описанные в статье.
Таблица 1 – Размеры и цена саморезов по дереву ГОСТ 1145-80
| Размеры, мм | Вес, кг | Цена, рубли |
| 3.5х16 | 1 | 155 |
| 3.5х19 | 1 | 158 |
| 3.5х25 | 1 | 184 |
| 3.5х32 | 1 | 233 |
| 3.5х35 | 1 | 244 |
| 3.5х41 | 1 | 287 |
| 3.5х45 | 1 | 315 |
| 3.5х51 | 1 | 357 |
| 3.5х55 | 1 | 616 |
| 3,8х25 | 1 | 626 |
| 4,2х65 | 1 | 629 |
| 4,2х70 | 1 | 684 |
| 4,2х75 | 1 | 782 |
| 4,2х90 | 1 | 1109 |
| 4,8х95 | 1 | 1129 |
| 4,8х100 | 1 | 1211 |
Сфера использования
Саморезы по дереву получили очень широкое распространение. Их активно задействуют для монтажа конструкция на основе древесины, для отделки стен и потолочных конструкций деревянными панелями, при монтаже дверей и окон, устройстве межкомнатных перегородок, для крепежа гипсокартона к профилям из дерева. Такой крепеж может применяться при работе с ДСП или ДВП, пластиком и прочими материалами.
Преимущества профилированного бруса можно узнать из данной статьи.
О том сколько бруса размером 150х150х6000 в одном кубе можно узнать из данной статьи.
Что из себя представляет брус профилированный камерной сушки можно узнать из данной статьи: https://resforbuild.ru/leso-i-pilomaterialy/brus/profilirovannyj/suxoj-kamernoj-sushki-proizvoditel.html
На видео рассказывается, какие бывают размеры саморезов по дереву:
Если вы решили отправиться в магазин и прикупить необходимые крепежные элементы, то стоит придерживаться четкого правила, согласно которому приобретенные саморезы по дереву позволят получить качественное и долговечное крепление. При выборе метиза учитывайте основание, к которому будет выполняться монтаж материала. Если вам необходимо прикрутить пластик или листы гипсокартона к основе из дерева, то саморезы по дереву – это самый подходящий вариант. При монтаже деревянного материала к металлической поверхности, то здесь не обойтись без саморезов по металлу.
Коме перечисленных достоинства самореза по дереву, имеется еще один очень важный.
Так как такие изделия применяют при выполнении отделочных работ, то все они обладают скрытой или потайной головкой. После того, как саморез будет вкручен в материал, то на поверхности будут отсутствовать различные выступления. Это позволяет седлать участок крепления незаметным.
Саморезы по дереву – это популярные изделия, без которых очень сложно сегодня выполнить крепеж отделочных материалов к основанию из дерева. При выборе этого продукта стоит обязательно принимать во внимание условия, в которых будет эксплуатироваться саморез и прикрепленный материал. Если это ванная или кухня, то покупать саморезы стоит с нанесенным на них слоем фосфата. Тогда вы можете быть абсолютно спокойным, ведь никакая коррозия им не страшна.
Стандарты и размеры саморезов
Стандарты и размеры саморезов
Новые, все более эффективные и необычные решения предлагает рынок крепежных приспособлений своим покупателям.
Инструменты и крепеж
Современная строительная сфера, как и многие другие, не стоит на месте, стремительно развиваясь. Новые, все более эффективные и необычные решения предлагает рынок крепежных приспособлений своим покупателям.
Саморез – вещь, без которой в строительстве обойтись невозможно.
Если вам нужно повесить полку или шкаф, собрать мебель, или вы приняли глобальное решение о строительстве собственного дома – в любом случае в процессе вам понадобится эта небольшая, но универсальная и многофункциональная деталь.
Раньше по запросу покупателя магазины предлагали стандартные изделия, сейчас же среди разнообразия форм и размеров можно потеряться, и не всегда возможно сразу определить, какое из них оптимально подойдет для вас.
Саморезы приобрели более узкую специализацию, и существуют разновидности, созданные специально для применения в одной сфере.
Например, в современных магазинах предложены изделия для работы с такими материалами:
- Гипсокартон;
- Дерево;
- Пластик;
- Кровля;
- Гипсокартон.
И многими другими. Знать стандарты и размеры саморезов по дереву важно, чтобы подобрать наиболее подходящий для себя инструмент.
Стандарты саморезов
С ними необходимо ознакомиться для того, чтобы начать ориентироваться в ассортименте крепежных деталей и выбрать оптимальный вариант для удовлетворения своих потребностей.
Среди европейских нормативов производители выбирают:
- DIN – немецкий стандарт, который разработан национальной стандартизационной организацией Германии, представляющей ее национальные интересы государства;
- ISO – международные нормативы.
Во многом эти два стандарта совпадают между собой. Большинство покупателей перед тем, как приобрести товар, будут интересоваться его соответствием с данными нормативами.
Среди отечественных популярен ГОСТ, правила которого во многом совпадают с принятыми в Европе.
В описании товаров продавцы обязательно должны указывать их соответствие с вышеперечисленными стандартизационными правилами. Эффективность шаблонов проверена во всем мире, и на них равняются производители большинства государств.
Размеры саморезов по дереву
На этот параметр нужно обращать внимание, отталкиваясь от цели приобретения инструмента.
Определяется размер такими критериями:
- Диаметр, который составляют выступы окружности резьбы изделия. Они бывают различными, и их ряд достаточно широк – от самого маленького 1, 6 до самого большого 12, 0 (в миллиметрах). Все размеры стандартизованы. Необходимо помнить, что не все разновидности саморезов выпускаются во всех данных диаметрах – некоторые типы представлены в ограниченных размерах, так как, судя в очень большом или маленьком просто нет необходимости. Например, инструменты для профиля из металла бывают только в двух значениях – 3, 5 и 3, 9. Изделия для гипсокартона – от 3,5 до 4, 8 мм;
- Длина – также нормализованное значение. Если шуруп или саморез имеет потайную головку, данный критерий для него определяется по полной длине, а если выпуклую, измерять нужно расстояние от нижнего края (головки) до кончика наконечника, по стержню. Размерный ряд по данному параметру также разнообразен – от 7 до 300 мм.
Выбирать диаметр или длину нужно, основываясь на нагрузке, которую должно выдержать соединение, размером деталей и прочими факторами.
Виды
Зная размеры и стандарт самореза по дереву, можно сделать правильный выбор. Но. Помимо этого, данные изделия имеют еще несколько классификаций – в зависимости от материала изготовления, сферы применения, покрытия, конструкции, типа резьбы и многих других критериев.
В этой статье рассмотрим три основные разновидности саморезов по дереву:
Оксидированный черный. Он отличается крупной резьбой, поэтому легко закручивается в дерево. Прекрасный вариант для тех, кто собирается обшивать стены дома гипсокартоном, или хочет просто присоединить к деревянной стене картину или любую деталь из того же материала. И в гипсокартоне, и в дереве «спрятать» такое изделие просто, ведь оно располагает специальной потайной шапочкой. Толщина зависит от длины. Размерная линейка достаточно обширна – диаметр от 3,5 до 4, 8 мм, длина от 19 до 150. Недостаток оксидированных черных инструментов – подверженность ржавчине;
- Желтые, их называют еще желтопассивированными наоборот, устойчивы перед ржавчиной, такими их делает специальное белое или желтое покрытие. Позиционируют их часто, как декоративные, благодаря широкому размерному ряду – в магазинах часто можно встретить очень маленькие, как по диаметру, так и по длине. У многих разновидностей желтых саморезов резьба – по всей длине, для некоторых строителей это немаловажный аспект. Такие изделия являются идеальным вариантом для отделки и других декоративных работ, но для повседневного применения не очень хороши, так как их стоимость нельзя назвать низкой. Шляпка у них – потайная. Размеры – от 3, 12 до 3, 50, толщина – от 20 до 70 мм;
- Глухарь – так называют инструмент, применяемый для креплений брусков, лаг или реек, везде, где требуется большое усилие. Такой инструмент отличается большой толщиной, его головка имеет шесть граней, и для его закручивания понадобится ключ, можно воспользоваться и дрелью либо шуруповертом. Лучшего средства для прикрепления к стене водонагревателя или другой тяжелой вещи не найти, две первые разновидности не справятся с их удержанием.
Как уже стало понятно, выбирать тот или иной вид самореза стоит в зависимости от поставленных задач.
Преимущества
Если говорить о размерах и стандартах саморезов по дереву, каждый из них по-своему хорош и применим для разных ситуаций.
Эти изделия обладают рядом плюсов:
- Широта применения – использовать их можно в ремонте, при проведении отделочных работ, в мебельном производстве или строительстве, монтаже окон, дверей;
- Надежность крепления;
- Доступность – приобрести саморезы можно в любом строительном магазине;
- Не нужно специально подготавливать рабочую поверхность перед применением изделия;
- Устойчивость к коррозии. Саморезы были придуманы для облегчения быта и работы строителей, и применяются повсеместно и широко практически в любой сфере.
Таблица
Для черных оксидированных изделий она выглядит так:
Для желтых:
Зная размеры и стандарты саморезов по дереву, вы сможете подобрать для себя те изделия, которые наиболее полноценно справятся со своими функциями.
Современные магазины предлагают своим покупателям широкий ассортимент таких товаров, а хороший квалифицированный продавец обязательно поможет сориентироваться в нем.
Шурупы и саморезы по дереву
Отличительной особенностью саморезов и шурупов по дереву является наличие у данных крепёжных изделий острого наконечника и резьбы с более редким шагом. Шурупы и саморезы по дереву можно разделить в зависимости от их назначения, а точнее от свойств и размеров материала, который требуется прикрепить к деревянной конструкции. Выделяют следующие основные виды саморезов и шурупов по дереву:
- Кровельные саморезы.
- Саморезы для крепления гипсокартонных листов.
- Саморезы для крепления гипсоволоконных плит.
- Саморезы для крепления металлических профилей.
- Универсальные шурупы.
- Шурупы для крепления лаг и реек.
- Саморезы для крепления листовых материалов (с шестигранной головкой и пресс-шайбой).
Размеры и характеристики саморезов из пунктов 1,2,3,4 можно узнать, перейдя по соответствующей ссылке, а характеристики и размеры остальных описаны ниже по тексту.
Универсальные шурупы по дереву
Применяются для крепления элементов из разных материалов к конструкциям из дерева, фанеры, ДСП, ОСП и т.п. Потайная форма головки данного изделия после вкручивания полностью утапливается в материале смонтированного элемента и обеспечивает ровную поверхность в точках монтажа. Острый наконечник и особенность резьбы, выполненной под углом 40°, обеспечивают надежное соединение деталей между собой. Антикоррозийное покрытие обеспечивает использование универсальных шурупов по дереву, как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).
| потайная | |
| Pozydriv Pz1, Pz2 или Pz3 в зависимости от диаметра шурупа) | |
| разреженный шаг | |
| острый | |
| Сталь С1022 | |
| желтопассивированный или оцинкованный | |
| Универсальный шуруп предназначен для соединения элементов деревянных конструкций, ДСП, ДВП и других материалов. Допускается комбинирование с дюбелем. | |
Таблица 1. Размеры и технические характеристики универсальных шурупов по дереву
| 2,5 | 4,70-6,05 | 1,40 | 2,10 | 2,25-2,55 | 1,10-1,50 | 1,10 | 1,50 | Pz1 | 1,00 |
| 3,0 | 5,70-6,05 | 1,80 | 2,35 | 2,75-3,05 | 1,50-1,90 | 1,35 | 1,50 | ||
| 3,5 | 6,64-7,05 | 2,00 | 2,60 | 3,20-3,55 | 1,75-2,15 | 1,60 | 1,80 | Pz2 | 2,00 |
| 4,0 | 7,64-8,05 | 2,35 | 2,80 | 3,70-4,05 | 2,02-2,50 | 1,80 | 2,00 | 3,00 | |
| 4,5 | 8,64-9,05 | 2,55 | 3,00 | 4,20-4,65 | 2,22-2,70 | 2,00 | 2,20 | 4,40 | |
| 5,0 | 9,64-10,05 | 2,85 | 3,20 | 4,70-5,05 | 2,52-3,00 | 2,20 | 2,50 | 6,10 | |
| 6,0 | 11,57-12,05 | 3,35 | 3,60 | 5,70-6,05 | 3,22-4,05 | 2,60 | Pz3 | 11,00 |
Таблица 2. Длина и вес универсальных шурупов по дереву
| 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 6,0 | |
| 12 | 0,35 | 0,40 | 0,59 | 0,88 | |||
| 16 | 0,46 | 0,54 | 0,74 | 0,94 | 1,43 | 1,75 | |
| 20 | 0,60 | 0,66 | 0,88 | 1,23 | 1,52 | 1,92 | |
| 25 | 0,70 | 0,80 | 1,11 | 1,44 | 1,70 | 2,29 | |
| 30 | 0,95 | 1,27 | 1,65 | 2,10 | 2,67 | 4,07 | |
| 35 | 1,15 | 1,47 | 1,87 | 2,42 | 3,00 | ||
| 40 | 1,24 | 1,63 | 2,10 | 2,75 | 3,41 | 5,13 | |
| 45 | 1,43 | 1,85 | 2,32 | 3,00 | 3,60 | 5,63 | |
| 50 | 2,04 | 2,55 | 3,36 | 4,10 | 6,10 | ||
| 60 | 3,10 | 3,95 | 4,80 | 7,25 | |||
| 70 | 3,60 | 4,30 | 5,50 | 8,25 | |||
| 80 | 4,70 | 6,37 | 9,27 | ||||
| 90 | 7,15 | 10,37 | |||||
| 100 | 7,65 | 11,59 | |||||
| 120 | 9,00 | 13,00 | |||||
| 160 | 15,00 | ||||||
| 200 | 18,00 |
Шурупы по дереву для крепления деревянных лаг и реек
Применяются для крепления деревянных лаг и реек, сборки перекрытий крыш, потолков, полов, а также для крепления тяжелых предметов (в том числе с помощью пластмассовых или металлических универсальных дюбелей). Следует учитывать, что перед вкручиванием данного крепёжного изделия следует просверлить отверстие в точке монтажа, диаметром равным внутреннему диаметру резьбы.
| шестигранная | |
| без шлица | |
| разреженный шаг | |
| острый | |
| Сталь С1022 | |
| оцинкованный | |
| Шурупы предназначены для крепления деревянных конструкций, обеспечивают надежное и прочное соединение. Допускается комбинирование с дюбелем. | |
Таблица 3. Размеры и технические характеристики шурупов по дереву для крепления деревянных лаг и реек
| Номинальный диаметр, мм | Размер головки под ключ, мм | Da наружный диаметр резьбы, мм | Ds диаметр основания, мм | S размер головки под ключ, мм | E размер по граням головки, мм | K высота головки, мм |
| 4,0 | 7,00 | 5,00 | 4,00 | 7,00 | 7,50 | 2,80 |
| 5,0 | 8,00 | 6,00 | 5,00 | 8,00 | 8,63 | 3,50 |
| 6,0 | 10,00 | 7,20 | 6,00 | 10,00 | 10,89 | 4,00 |
| 8,0 | 13,00 | 10,20 | 8,00 | 13,00 | 14,2 | 5,50 |
| 10,0 | 17,00 | 12,20 | 10,00 | 17,00 | 18,72 | 7,00 |
| 12,0 | 19,00 | 15,20 | 12,00 | 19,00 | 20,88 | 8,00 |
| 16,0 | 24,00 | 19,20 | 16,00 | 24,00 | 26,17 | 10,00 |
| 20,0 | 30,00 | 24,40 | 20,00 | 30,00 | 32,94 | 13,00 |
Таблица 4. Длина и вес шурупов для деревянных лаг и реек
| 4,0 | 5,0 | 6,0 | 8,0 | 10,0 | 12,0 | 16,0 | 20,0 | |
| 16 | 1,71 | 2,92 | ||||||
| 20 | 2,01 | 3,42 | 5,02 | |||||
| 25 | 2,41 | 4,02 | 5,82 | 11,50 | ||||
| 30 | 2,81 | 4,62 | 6,62 | 12,90 | 23,60 | |||
| 35 | 3,11 | 5,12 | 7,42 | 14,20 | 25,80 | 36,20 | ||
| 40 | 3,51 | 5,82 | 8,22 | 15,60 | 28,00 | 39,20 | ||
| 45 | 6,43 | 8,94 | 16,90 | 30,00 | 42,10 | |||
| 50 | 7,03 | 9,64 | 18,20 | 32,10 | 45,40 | 84,10 | ||
| 55 | 10,50 | 19,60 | 34,30 | 48,60 | 89,70 | |||
| 60 | 11,20 | 20,90 | 36,50 | 51,80 | 94,90 | 165,00 | ||
| 65 | 12,00 | 22,20 | 38,50 | 54,70 | 99,50 | 174,00 | ||
| 70 | 12,75 | 23,60 | 40,70 | 57,80 | 107,00 | 182,00 | ||
| 75 | 14,00 | 25,00 | 42,90 | 61,00 | 112,00 | 192,00 | ||
| 80 | 14,36 | 26,50 | 45,20 | 64,50 | 118,00 | 201,00 | ||
| 90 | 16,00 | 29,40 | 49,90 | 71,00 | 130,00 | 220,00 | ||
| 100 | 17,52 | 32,00 | 54,00 | 77,10 | 138,00 | 238,00 | ||
| 110 | 19,10 | 35,00 | 58,50 | 83,40 | 152,00 | 253,00 | ||
| 120 | 20,70 | 37,60 | 63,00 | 89,50 | 163,00 | 275,00 | ||
| 130 | 40,40 | 68,00 | 95,00 | 175,00 | 293,00 | |||
| 140 | 43,20 | 72,00 | 100,00 | 187,00 | 317,00 | |||
| 150 | 46,60 | 77,00 | 106,00 | 198,00 | 328,00 | |||
| 160 | 48,80 | 81,00 | 112,00 | 209,00 | 348,00 | |||
| 170 | 51,40 | 85,00 | 117,00 | 366,00 | ||||
| 180 | 53,43 | 89,00 | 122,70 | 385,00 | ||||
| 190 | 56,60 | 93,00 | 132,00 | 404,00 | ||||
| 200 | 59,56 | 96,00 | 142,20 | 421,00 | ||||
| 220 | 100,00 | 154,00 | ||||||
| 240 | 108,00 | 165,10 | ||||||
| 260 | 177,70 | |||||||
| 280 | 190,30 | |||||||
| 300 | 202,90 |
Саморезы для крепления листовых материалов к деревянным конструкциям
Применяются для крепления металлопрофиля к конструкциям из дерева, фанеры, ДСП, ОСП и т.п. Шестигранная форма головки, усиленная пресс-шайбой, обеспечивает лучшую фиксацию монтируемых элементов. Острый наконечник и шаг резьбы допускают вкручивание изделия в дерево без предварительного сверления. Антикоррозийное покрытие допускает использование саморезов как для внутренних, так и для наружных работ. В тандеме с дюбелем может применяться для монтажа элементов из разных материалов к конструкциям из более твёрдого материала (бетон, пенобетон, кирпич).
| шестигранная с пресс-шайбой | |
| прямой | |
| редкий шаг | |
| острый | |
| Сталь С1022 | |
| оцинкованный | |
| Предназначены для крепления металлопрофиля к деревянным конструкциям. Шестигранная головка с пресс-шайбой усиливает фиксацию скрепляемых материалов. Допускается комбинирование с дюбелем. | |
Таблица 5. Размеры, технические характеристики и вес саморезов для крепления листовых материалов
| 4,8×13 | 12,85 — 13,15 | 2,35 — 2,45 | 4,70 — 4,90 | 3,75 — 3,85 | 10,10 — 11,00 | 2,80 — 3,00 | 1,14 — 1,37 | 1,32 — 1,88 | 7,75 — 7,92 | 450 — 750 | 240 — 450 | 4,50 | 1,96 |
| 4,8×19 | 17,95 — 20,05 | 3,02 | |||||||||||
| 4,8×25 | 23,95 — 26,05 | 3,82 | |||||||||||
| 4,8×38 | 36,95 — 39,05 | 4,62 | |||||||||||
| 4,8×51 | 49,95 — 52,05 | 5,80 |
Размеры и вес саморезов
Саморезы очень разнообразны по своим размерам и конструктивным особенностям. Если Вам нужен определенный размер, Вы всегда можете взять образец с собой и подобрать нужный саморез. Когда такое невозможно, стоит разобраться в существующих стандартах.
Как определяется размер для саморезов?
Характеризуется размер двумя параметрам – длиной и диаметром.
Есть стандартизированная линейка длины саморезов: 1.6, 2.0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
Диаметр крепежа визуально можно определить по диаметру окружности выступов его резьбы.
Самый широкий спектр применения имеют универсальные саморезы. Они имеют такие стандартные диаметры и обозначения, как 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм.
Саморезы по дереву черные и оцинкованные рекомендуются для потайного крепления гипсокартонных плит к деревянной или пластиковой основе. Для того, чтобы купить саморезы по дереву необходимо выбрать необходимую Вам позицию с помощью фильтра параметров: размер крепежа и вид упаковки.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / черные по дереву / крупная резьба
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,5х16 | 1000 | 1 | 1000 |
| 3,5х19 | 1000 | 1 | 1000 |
| 3,5х25 | 1000 | 1 | 1000 |
| 3,5х32 | 1000 | 1 | 1000 |
| 3,5х35 | 1000 | 1 | 1000 |
| 3,5х41 | 2.24 | 447 | 2.24 |
| 3,5х45 | 2.45 | 409 | 2.45 |
| 3,5х51 | 2.72 | 368 | 2.72 |
| 3,5х55 | 3 | 334 | 3.00 |
| 3,5х65 | 3.18 | 315 | 3.18 |
| 3,8х45 | 1000 | 1 | 1000 |
| 3,8х51 | 1000 | 1 | 1000 |
| 3,8х65 | 3.94 | 254 | 3.94 |
| 3,8х70 | 4.57 | 219 | 4.57 |
| 4,2х65 | 3.96 | 253 | 3.96 |
| 4,2х70 | 4.9 | 205 | 4.90 |
| 4,2х75 | 5.3 | 189 | 5.30 |
| 4,2х90 | 6.67 | 150 | 6.67 |
| 4,8х100 | 9.5 | 106 | 9.5 |
| 4,8х110 | 9.75 | 103 | 9.754 |
| 4,8х120 | 12.33 | 82 | 12.33 |
| 4,8х127 | 8.25 | 122 | 8.25 |
| 4,8х130 | 14 | 72 | 14 |
| 4,8х140 | 12.99 | 77 | 12.99 |
| 4,8х150 | 16 | 63 | 16 |
| 4,8х152 | 16 | 63 | 16 |
| 4,8х95 | 8.43 | 119 | 8.427 |
Саморезы ГД — крепеж оптимальный по цене-качеству для скрепления листов гипсокартона к деревянному настилу. Саморезы ГД также можно применять для соединения легких конструкций к деревянному основанию. Цена за одно изделие продиктована низкой стоимостью сырья, из которого производят саморезы.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / желтые по дереву / крупная резьба
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,5х19 | 1.09 | 917 | 1.091 |
| 3,5х25 | 1.42 | 705 | 1.420 |
| 3,5х35 | 1.9 | 527 | 1.90 |
| 3,5х41 | 2.19 | 457 | 2.19 |
| 3,5х45 | 2.41 | 415 | 2.41 |
| 3,5х51 | 2.63 | 381 | 2.63 |
| 3,5х55 | 2.91 | 344 | 2.91 |
| 3,5х57 | 2.89 | 347 | 2.89 |
| 3,5х64 | 3.37 | 297 | 3.37 |
| 3,8х25 | 1.35 | 741 | 1.35 |
| 3,8х32 | 1.67 | 599 | 1.672 |
| 3,8х35 | 1.81 | 553 | 1.81 |
| 3,8х41 | 2.08 | 481 | 2.08 |
| 3,8х45 | 2.26 | 443 | 2.26 |
| 3,8х51 | 2.7 | 371 | 2.70 |
| 3,8х55 | 2.7 | 371 | 2.7 |
| 4,2х64 | 3.42 | 293 | 3.42 |
| 4,2х65 | 3.4 | 295 | 3.40 |
| 4,2х75 | 5.18 | 194 | 5.18 |
| 4,2х76 | 5.14 | 195 | 5.14 |
| 4,2х90 | 6.6 | 152 | 6.60 |
Рекомендуются для крепления гипсокартонных плит к металлическим каркасам. Купить саморезы по металлу нужного вам размера можно переключая различные варианты свойств в специальной форме.
Маркировка/Обозначение крепежа: ШСГМ / ГМ / шуруп по металлу / мелкая резьба / оксидированные черные по металлу / саморез по металлу
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,5х16 | 1.05 | 953 | 1.05 |
| 3,5х19 | 1.2 | 834 | 1.20 |
| 3,5х25 | 1000 | 1 | 1000 |
| 3,5х32 | 1000 | 1 | 1000 |
| 3,5х35 | 1000 | 1 | 1000 |
| 3,5х41 | 2.24 | 447 | 2.24 |
| 3,5х45 | 2.45 | 409 | 2.45 |
| 3,5х51 | 2.72 | 368 | 2.72 |
| 3,5х55 | 3 | 334 | 3.00 |
| 4,2х65 | 3.64 | 275 | 3.64 |
| 4,2х70 | 4.9 | 205 | 4.90 |
| 4,2х75 | 5.3 | 189 | 5.30 |
| 4,2х90 | 6.5 | 154 | 6.50 |
| 4,2х95 | 6.58 | 152 | 6.58 |
| 4,8х100 | 9.64 | 104 | 9.64 |
| 4,8х110 | 9.75 | 103 | 9.754 |
| 4,8х120 | 12.33 | 82 | 12.33 |
| 4,8х127 | 7.17 | 140 | 7.17 |
Рекомендуются для крепления листового металла к металлическим каркасам
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / саморез МЦП
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х13 | 1.59 | 629 | 1.59 |
| 4,2х14 | 1.53 | 654 | 1.53 |
| 4,2х16 | 1.8 | 556 | 1.80 |
| 4,2х19 | 2.06 | 486 | 2.06 |
| 4,2х25 | 2.5 | 400 | 2.50 |
| 4,2х32 | 3.1 | 323 | 3.10 |
| 4,2х38 | 3.33 | 301 | 3.33 |
| 4,2х41 | 3.4 | 295 | 3.40 |
| 4,2х50 | 4.45 | 225 | 4.45 |
| 4,2х57 | 4.38 | 229 | 4.38 |
| 4,2х75 | 6.2 | 162 | 6.20 |
Саморезы металл-металл с прессшайбой сверло предназначены для монтажа элементов из тонколистовой стали толщиной до 2 мм без предварительного сверления
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / с буром / саморез МЦСП
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х13 | 1.94 | 516 | 1.94 |
| 4,2х14 | 1.81 | 553 | 1.81 |
| 4,2х16 | 2.19 | 457 | 2.19 |
| 4,2х19 | 2.47 | 405 | 2.47 |
| 4,2х25 | 2.92 | 343 | 2.92 |
| 4,2х32 | 3.5 | 286 | 3.50 |
| 4,2х38 | 3.5 | 286 | 3.50 |
| 4,2х41 | 3.89 | 258 | 3.89 |
| 4,2х50 | 5.17 | 194 | 5.17 |
| 4,2х57 | 4.98 | 201 | 4.98 |
| 4,2х75 | 7 | 143 | 7.00 |
Саморезы кровельные предназначены для крепления тонколистовых металлических материалов к деревянным обрешеткам или металлическим каркасам. Комплектация шайбы идет с резиновой прокладкой EPDM. Саморезы кровельные продаются в широком ассортименте оптом и в розницу. Вы можете подобрать размер, цвет окрашивания головки и вид фасовки по своим требованиям.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,8х28 | 5.5 | 182 | 5.50 |
| 4,8х35 | 6.2 | 162 | 6.20 |
| 4,8х51 | 7.1 | 141 | 7.10 |
| 4,8х64 | 8.27 | 121 | 8.27 |
| 4,8х70 | 9.23 | 109 | 9.23 |
| 4,8х76 | 9.4 | 107 | 9.4 |
| 4,8х80 | 8.95 | 112 | 8.95 |
| 5,5х19 | 5.8 | 173 | 5.80 |
| 5,5х25 | 6 | 167 | 6.00 |
| 5,5х32 | 7.23 | 139 | 7.23 |
| 5,5х38 | 7.84 | 128 | 7.84 |
| 5,5х51 | 9.46 | 106 | 9.46 |
| 5,5х64 | 9.86 | 102 | 9.855 |
| 5,5х76 | 12.36 | 81 | 12.36 |
| 6,3х19 | 6.45 | 156 | 6.45 |
| 6,3х25 | 8.58 | 117 | 8.58 |
| 6,3х32 | 8.93 | 112 | 8.93 |
| 6,3х38 | 9.83 | 102 | 9.83 |
| 6,3х51 | 12.35 | 81 | 12.35 |
| 6,3х64 | 15.13 | 67 | 15.13 |
| 6,3х70 | 15.4 | 65 | 15.4 |
| 6,3х76 | 16.94 | 60 | 16.94 |
Саморезы с прессшайбой окрашенные применяют для монтажа тонколистовых элементов к деревянным конструкциям. Тарельчатые головки готовых оцинкованных изделий окрашивают в цвета каталога RAL, которые также применяют при нанесении цвета на профлисты из металла.
Палитра для металлопрофилей ограничена согласно принятому в строительстве перечню. Основными являются RAL 3005 (красное вино), RAL 6005 (зеленый мох), RAL 8017 (шоколад) и RAL 5005 (ярко-синий). В ГОСКРЕП Вы можете купить саморезы с прессшайбой: Вам на выбор будет представлено 66 вариантов цвета.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х13 | 1.4 | 715 | 1.4 |
| 4,2х16 | 2.04 | 491 | 2.04 |
| 4,2х19 | 1.97 | 508 | 1.97 |
| 4,2х25 | 2.59 | 387 | 2.59 |
| 4,2х32 | 2.7 | 371 | 2.7 |
Саморезы с прессшайбой сверло окрашенные применяют для скрепления конструкций из листового железа толщиной до 2 мм к деревянной поверхности: облицовка фасадов сооружений профнастилом, монтаж кровли, установка ограждений.
Применение окрашенного металломатериала влечет за собой использование крепежных изделий, которые или после установки окрашивают в аналогичных цвет, или изначально приобретают в соответствии с основным цветом.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х16 | 2.06 | 486 | 2.06 |
| 4,2х19 | 2.17 | 461 | 2.17 |
| 4,2х25 | 2.8 | 358 | 2.80 |
Саморезы по металлу с прессшайбой из нержавеющей стали марки А2 используют в строительстве при монтаже металлических конструкций (толщиной до 0,9 мм) и при работе с материалами низкой плотности из пластика (стекловолокно, поликарбонат) и деревообразующих (фанера, ДСП, ДВП).
В продаже всегда саморезы с прессшайбой А2 в удобной практичной пром упаковке и в подвесах с кратностью фасовки по 12, 50 или 70 шт. На каждом картонном холдере, соединенном к пакетику с метизами, нанесен штрихкод для быстрых продаж в магазинах строительного крепежа.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х16 | 2.57 | 390 | 2.57 |
| 4,2х19 | 2.57 | 390 | 2.57 |
Саморезы с прессшайбой сверло А2 производят по стандарту ART 9999 и предназначены для работы с тонколистовым железом и панелями из пластика и дерева.
Продаются саморезы прессшайба сверло А2 в пром упаковке по 1000 шт и подвесах разной фасовки. Размеры от 4,2х19 до 4,8х60 рекомендуют покупать для крепления изделий толщиной от 5 до 20 мм.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х19 | 2.57 | 390 | 2.57 |
| 4,2х25 | 2.57 | 390 | 2.57 |
| 4,2х32 | 2.57 | 390 | 2.57 |
| 4,2х38 | 2.57 | 390 | 2.57 |
Данные саморезы рекомендуются для крепления сэндвич панелей к металлическим несущим конструкциям. Комплектация шайбы с плоской прокладкой EPDM
Маркировка/Обозначение крепежа: SSP-C / для сэндвич-панелей
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 6,3/5,5х105 | 18 | 56 | 18 |
| 6,3/5,5х130 | 22 | 46 | 22 |
| 6,3/5,5х135 | 22 | 46 | 22 |
| 6,3/5,5х155 | 25.82 | 39 | 25.82 |
| 6,3/5,5х160 | 28.56 | 36 | 28.56 |
| 6,3/5,5х185 | 29.26 | 35 | 29.26 |
| 6,3/5,5х200 | 30.46 | 33 | 30.46 |
| 6,3/5,5х205 | 31 | 33 | 31 |
| 6,3/5,5х235 | 35 | 29 | 35 |
| 6,3/5,5х240 | 41.26 | 25 | 41.26 |
| 6,3/5,5х280 | 42 | 24 | 42 |
Саморезы двузаходные покупают для крепления гипсоволокнистых или стекломагниевых плит (ГВЛ и СМЛ) к металлическим профилям толщиной до 0,9 мм или соединения плит к деревянной обрешетке без предварительного сверления. Саморезы для ГВЛ выпускают с одним диаметром стержня с резьбой 3,9 мм в нескольких длинах от 19 до 45 мм.
Купить саморезы ГВЛ можно в пром упаковке короб, в крупных контейнерах, расфасованных по 1кг, в средних контейнерах по 80-300 шт зависимости от длины самореза и штучно в пакетиках для метизов.
Маркировка/Обозначение крепежа: ГВЛ / ШС ГВЛ
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,9х19 | 1.3 | 770 | 1.30 |
| 3,9х25 | 1.61 | 622 | 1.61 |
| 3,9х30 | 1.8 | 556 | 1.80 |
| 3,9х35 | 2 | 500 | 2.00 |
| 3,9х45 | 2.6 | 385 | 2.60 |
Рекомендуются для оконного профиля
Маркировка/Обозначение крепежа: WS-SP/WS-SD / саморез для оконных рам / сверло
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,9х13 | 1 | 1000 | 1.00 |
| 3,9х16 | 1.18 | 852 | 1.175 |
| 3,9х19 | 1.35 | 741 | 1.350 |
| 3,9х25 | 1.7 | 589 | 1.70 |
| 3,9х32 | 2.15 | 466 | 2.15 |
| 3,9х35 | 2.29 | 437 | 2.29 |
| 3,9х38 | 2.46 | 407 | 2.46 |
Саморезы металл-металл размерами 3,5х9,5 и 3,5х11 называют клопами или семечками. Производят их с покрытием фосфат и цинк, чёрного и серебристого цвета соответственно. Крепеж рекомендуется для крепления листового металла к металлическим каркасам, при установке подвесных потолков, оконных рам.
Купить саморезы клопы по металлу можно в пром упаковке по 20 тыс шт или 1000 шт в коробе, в пластиковых контейнерах среднего размера по 1000 шт и 400 шт
Маркировка/Обозначение крепежа: ШСММ / ММ / острые / оцинкованные / черный / фосфатированный / клоп / семечки
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,5х11 | 1.32 | 758 | 1.320 |
| 3,5х9,5 | 1.24 | 807 | 1.24 |
Другие оцинкованные стандартные крепежи, которые производятся в странах Азии имеют такие диаметры: 3.0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Саморезы по бетону выпускаются только определенного диаметра — 7,5 мм.
Диаметры саморезов для работы с гипсокартонном: 3.5, 3.8, 4.2, 4.8 мм.
Размеры саморезов самые разнообразные, но сделаны по одному реестру, имеют единый стандартизированный ряд и обозначения почти во всех странах мира: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.
Выбирая крепежные элементы, необходимо учитывать несколько условий его применения:
- размер самореза определяется нагрузкой, которую нужно выдерживать
- в зависимости от строительного материала (бетон, металл, гипсокартон), в который ввинчивается саморез
Саморезы — виды и размеры
Саморезы — это вид крепёжного изделия, выполненный в виде стержня с головкой и специальной наружной резьбой, образующей внутреннюю резьбу в отверстии соединяемого предмета. Саморезы имеют цилиндрическую поверхность с треугольной резьбой.
Саморезы – крепёжный материал, широко применяемый в строительстве. Имеют очень большое разнообразие по виду материала, размерам, формам, методам применения. Для закручивания требуются соответствующие отвёртки либо же биты для шуруповёртов. Чтобы рассказать о всём разнообразии саморезов, потребуется очень много времени. Поэтому, ниже мы расскажем о самых распространённых видах этого изделия.
Саморезы по дереву
Основное отличие саморезов по дереву — редкий шаг резьбы. В отличии от саморезов по металлу, у саморезов по дереву расстояние между витками резьбы заметно больше. Объясняется это тем, что плотность и твёрдость у древесины значительно меньше чем у металла.
По цвету бывают чёрные, белые и золотистые саморезы, которые можно подбирать под цвет применяемого материала. Самые популярные по применению — чёрные.
Размеры саморезов
По длине саморезы бывают от 11 мм до 200 мм.
Нередко можно услышать как строители называют самые маленькие саморезы «семечками» — из-за своего мáлого размера схожего с семечкой подсолнуха.
Диаметр саморезов по дереву
По диаметру стержня саморезы чёрного цвета бывают 3,5 мм и 4,2 мм, а у жёлтых и белых — диаметры бывают от 2,5 до 6 мм.
Засверливание отверстий под саморезы
Нередки случаи когда перед креплением на саморез необходимо засверливать скрепляемые материалы (пройти точку крепления сверлом). Это необходимо делать для плотных и для тонких материалов. К примеру, если пробовать закручивать саморез в плотную древесину дуба без предварительного засверливания, саморез просто обломается, согнётся или же значительно недокрутится до конца, а плотность соединения будет отсутствовать (появится щель между соединяемыми элементами).
При креплении тонких деталей, предварительное засверливание нужно для того, чтоб избежать трещин и расколов на тонком прикрепляемом материале.
Подобрать диаметр необходимого сверла для засверливания под тот или иной саморез можно по данной таблице:
| Диаметр самореза | Диаметр сверла |
|---|---|
| 4,0 мм | 2,5-3,0 мм |
| 4,5 мм | 3,0-3,5 мм |
| 5,0 мм | 3,5-4,0 мм |
| 6,0 мм | 4,5 мм |
Если диаметры сверла и самореза будут равными — плотность сцепления будет очень низкой или её вообще не будет.
Закручивают чёрные саморезы при помощи отвёртки с разъемом Ph3 или аналогичной битой. Для золотистых саморезов — бита PZ №1, №2 или №3, в зависимости от диаметра самореза.
Саморезы по металлу
Для саморезов по металлу, в отличии от саморезов по дереву, характерен частый шаг резьбы с маленькими промежутками между витками.
По длине аналогичны саморезам по дереву от 11 до 200 мм.
Диаметр 3,5 мм.
Имеют разъём PH 2.
Чёрные саморезы по металлу бывают со сверлом и с острым кончиком.
Для саморезов с острым кончиком необходимо предварительно засверливать металл, кроме случаев крепления тонких металлов (до 2 мм). Когда толщина металла более 2-х мм — необходимо делать засверливание сверлом 2,8-3 мм.
Саморезы с прессшайбой
Применяются для крепления самых разных материалов: металл, дерево, софиты, сайдинг и многие другие.
Большая шляпка, называемая прессшайбой, позволяет плотно прижимать закрепляемый материал без применения шайбы.
- Имеют диаметр стержня 4,2 мм
- Длина от 13 мм до 64 мм.
- Разъём PH 2
Кровельные саморезы
Саморезы с шестигранной головкой имеют широкий спектр применения, но больше всего они применяются для крепления таких кровельных покрытий как металлочерепица и профлист, а так же комплектующих для них, за что и получили обобщённое название «кровельные».
- Длина саморезов с шестигранной головкой бывает от 19 до 100 мм.
- Диаметр стержня 4,8 и 6,3 мм.
Комплектуются шайбой с резиновой прокладкой, отвечающей за герметичность соединения, что актуально для устройства кровли (чтобы не было течи).
По цветовому разнообразию шляпки могут быть самого разного цвета: красного, коричневого, зелёного, белого и других. Цвет окраски шляпки подбирается под цвет закрепляемого материала и маркируется согласно цветовым стандарта Ral и RR.
Так же бывают саморезы без окраски — просто с оцинкованной шляпкой и шайбой.
Для крепления (закручивания) этих саморезов применяются биты с внутренним шестигранником.
Размер бит:
- для саморезов с диаметром стержня 4,8 мм — бита на 8 мм
- с диаметром стержня 6,3 мм — бита 10 мм
Конфирмат — мебельный саморез
.
Конфирматы применяются при сборке мебели.
Самые применяемые имеют длину 50 мм с головкой под шестигранник.
Данный вид крепежа требует обязательного предварительного засверливания. Для этого существует специальное конфирматное сверло.
Для закручиваются конфирматов пользуются шестигранниками или битами для шуруповёртов марки HEX 4.
Строительные глухари
Глухарь — это толсто-стержневой саморез с шестигранной головкой.
Глухари широко применяются в креплении различных узлов тяжеловесных конструкций, где необходима особая прочность и надёжность соединения.
При строительстве скатных крыш глухари используют для деревянных стропильных систем и межэтажных перекрытий.
- Толщина стержня у глухаря от 6 до 10 мм.
- Размер шестигранной головки у глухарей бывает от 10 до 19 мм.
Закручиваются вручную гаечными ключами соответствующего размера, либо насадками при помощи трещёток или электро-инструмента. Возможна необходимость в предварительном засверливании.
Для крепления к основаниям из бетона, кирпича пеноблока и др. — их применяют вместе с пластмассовым дюбелем.
Размеры, размеры и характеристики шурупов по дереву
| Шурупы по дереву: размеры с шлицем и крестообразным шлицем (ASME B18.6.1) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный размер Нажмите на размер для поиска продуктов | Размер отвертки Phillips | Диаметр головки (A) | Высота головки (H) | Ширина паза (Дж) | Глубина паза (T) | Размер углубления | |||||||
| Макс | Мин. | Ссылка | Макс | Мин. | Макс | Мин. | Диаметр.Макс (M) | Диаметр. Мин (М) | Макс.глубина (G) | Мин. Глубина (G) | Мин. Ширина (Н) | ||
| 2 | 1 | .172 | .147 | .051 | .031 | .023 | .023 | .015 | .102 | .089 | .063 | .047 | .017 |
| 3 | 1 | .199 | .141 | .059 | .035 | 0,027 | 0,027 | .017 | .107 | .094 | 0,068 | .052 | .018 |
| 4 | 1 | .225 | .195 | 0,067 | .039 | .031 | 0,030 | 0,020 | .128 | .115 | .089 | .073 | .018 |
| 5 | 2 | .252 | . 220 | .075 | .043 | .035 | .034 | .022 | .154 | .141 | .086 | .063 | 0,027 |
| 6 | 2 | .279 | . 244 | .083 | 0,048 | .039 | .038 | 0,024 | .174 | .161 | .106 | .083 | 0,029 |
| 7 | 2 | .305 | ,268 | .091 | .048 | .039 | .041 | 0,027 | . 189 | .176 | .121 | .098 | 0,030 |
| 8 | 2 | .332 | .292 | .100 | .054 | .045 | .045 | 0,029 | . 204 | .191 | .136 | .113 | 0,032 |
| 9 | 2 | .358 | .316 | .108 | .054 | .045 | 0,049 | 0,032 | .214 | .201 | .146 | .123 | 0,033 |
| 10 | 3 | 0,385 | .340 | .116 | .060 | 0,050 | .053 | .034 | .258 | . 245 | .146 | .123 | .034 |
| 12 | 3 | .438 | 0,389 | .132 | 0,067 | .056 | .060 | .039 | . 283 | . 270 | .171 | .148 | 0,036 |
| 14 | 3 | .507 | .452 | . 153 | .075 | .064 | .070 | .046 | . 283 | . 270 | .171 | .148 | .036 |
| 16 | 3 | . 544 | . 485 | .164 | .075 | .064 | .075 | 0,049 | .303 | .290 | .191 | .168 | .039 |
| Шурупы по дереву: размеры с полукруглой головкой (ASME B18.6.1) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный размер * Нажмите на размер для поиска товаров | Размер отвертки Phillips | Диаметр головки (A) | Высота головы (H) | Ширина паза (Дж) | Глубина паза (T) | Размер углубления | ||||||||
| Макс | Мин. | Макс | Мин. | Макс | Мин. | Макс | Мин. | Диаметр.Макс (M) | Диаметр. Мин (М) | Макс.глубина (G) | Мин. Глубина (G) | Мин. Ширина (Н) | ||
| 2 | 1 | .162 | .146 | .069 | .059 | .031 | .023 | 0,048 | .037 | .114 | .101 | .064 | .042 | .018 |
| 4 | 2 | .211 | .193 | .086 | .075 | .039 | .031 | .058 | .044 | .130 | .117 | .083 | .063 | .019 |
| 5 | 2 | . 236 | .217 | .095 | .083 | .043 | .035 | .063 | .047 | .154 | .141 | .074 | .046 | 0,027 |
| 6 | 2 | .260 | .240 | .103 | .091 | 0,048 | .039 | 0,068 | .051 | .162 | .149 | .084 | .056 | 0,027 |
| 7 | 2 | . 285 | .264 | .111 | .099 | 0,048 | .039 | .072 | .055 | .170 | . 157 | .092 | .066 | 0,028 |
| 8 | 2 | .309 | . 287 | .120 | .107 | .054 | .045 | .077 | .058 | .178 | .165 | .101 | .075 | 0,030 |
| 9 | 2 | .334 | .311 | .128 | .115 | .054 | .045 | .082 | .062 | .186 | .173 | .110 | .084 | 0,030 |
| 10 | 2 | .359 | .334 | .137 | .123 | .060 | 0,050 | .087 | .065 | .195 | . 182 | .119 | .093 | .031 |
| 12 | 3 | .408 | .382 | . 153 | .139 | 0,067 | .056 | .096 | .073 | . 249 | . 236 | .125 | .099 | 0,032 |
| 14 | 3 | .457 | .429 | .170 | .155 | .075 | .064 | .106 | .080 | .265 | .252 | .142 | .116 | .034 |
* Нажмите на номинальный размер, чтобы найти продукты.
| Шурупы по дереву: размеры с овальной головкой (ASME B18.6.1) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Номинальный размер * Нажмите на размер для поиска товаров | Размер отвертки Phillips | Диаметр головки (A) | Высота головки (H) | Ширина паза (Дж) | Глубина паза (T) | Размер углубления | |||||||||
| Макс | Мин. | Высота борта (Арт.) | Общая высота макс. | Мин. Общая высота | Макс | Мин. | Макс | Мин. | Диаметр. Макс (M) | Диаметр. Мин (М) | Макс.глубина (G) | Мин. Глубина (G) | Мин. Ширина (Н) | ||
| 4 | 1 | .225 | .195 | 0,067 | .104 | .084 | .039 | .031 | .059 | 0,049 | .136 | .123 | .094 | .077 | .019 |
| 5 | 2 | .252 | . 220 | .075 | .116 | .095 | .043 | .035 | 0,067 | .055 | .158 | .145 | .085 | .061 | 0,028 |
| 6 | 2 | .279 | . 244 | .083 | .128 | .105 | 0,048 | .039 | .074 | .060 | .178 | .165 | .105 | .080 | 0,030 |
| 8 | 2 | .332 | .292 | .100 | .152 | .126 | .054 | .045 | .088 | .072 | .205 | .192 | .131 | .106 | 0,033 |
| 9 | 2 | .358 | .316 | .108 | .164 | .137 | .054 | .045 | .095 | .078 | . 216 | . 203 | .144 | .119 | .034 |
| 10 | 3 | 0,385 | .340 | .116 | .176 | .148 | .060 | 0,050 | .103 | .084 | .261 | . 248 | .142 | .118 | .037 |
| 12 | 3 | .438 | 0,389 | .132 | .200 | .169 | 0,067 | .056 | .117 | .096 | . 283 | .270 | .165 | .140 | 0,040 |
* Нажмите на номинальный размер, чтобы найти продукты.
| Саморезы по дереву: резьба и диаметр корпуса — типы резьбы нарезанной и накатанной | |||||||||
|---|---|---|---|---|---|---|---|---|---|
Номинальный размер * или диаметр базового винта Нажмите на размер для поиска товаров | Число ниток на дюйм | Главный диаметр резьбы (D) | Диаметр корпуса — (E) Нарезанная резьба | Диаметр корпуса — (E) катаная резьба | Глубина резьбы (F) | ||||
| Макс | Мин. | Макс | Мин. | Макс | Мин. | Мин. | |||
| 2 | .086 | 26 | .090 | .079 | .090 | .079 | .075 | .064 | .010 |
| 3 | .099 | 24 | .103 | .092 | .103 | .092 | .086 | .075 | .014 |
| 4 | .112 | 22 | .116 | .105 | .116 | .105 | .095 | .084 | .016 |
| 5 | .125 | 20 | .129 | .118 | .129 | .118 | .107 | .096 | .018 |
| 6 | .138 | 18 | .142 | .131 | .142 | .131 | .118 | .107 | 0,020 |
| 7 | .151 | 16 | .155 | .144 | .155 | .144 | .127 | .116 | .022 |
| 8 | .164 | 15 | .168 | . 157 | .168 | . 157 | .136 | .125 | .023 |
| 9 | .177 | 14 | . 181 | .170 | . 181 | .170 | .147 | .136 | .026 |
| 10 | .190 | 13 | .194 | . 183 | .194 | .183 | . 157 | .146 | 0,030 |
| 12 | . 216 | 11 | . 220 | . 209 | . 220 | . 209 | .176 | .165 | .031 |
| 14 | . 242 | 10 | . 246 | .235 | . 246 | .235 | .201 | .190 | .035 |
| 16 | ,268 | 9 | .272 | .261 | .272 | .261 | .214 | . 203 | .038 |
* Нажмите на номинальный размер, чтобы найти продукты.
| Винты с шестигранной головкой: номинальная длина | ||||
|---|---|---|---|---|
| Номинальная длина винта | ||||
| До 5/8 « | Более 5/8 дюйма — 1-1 / 2 дюйма | Более 1-1 / 2 дюйма — 2-3 / 4 дюйма | Дольше 2-3 / 4 « | |
| +0, -0.03 | +0, -0,05 | +0, -0,06 | +0, -0.09 | |
| Шурупы по дереву: рабочие и механические характеристики | |
|---|---|
Описание | Винт для формирования резьбы, имеющий заостренный конец и резку с острым гребнем и крупным шагом. Они производятся либо с винтами с нарезанной резьбой с коническим хвостовиком, либо с винтами с накатанной резьбой с постоянным диаметром хвостовика. |
| Приложения | Создает стыковочную резьбу при сборке с деревом или другими упругими материалами. |
| Материал | Углеродистая сталь |
| Длина резьбы | Винты с нарезной резьбой: прибл. 2/3 номинальной длины винта Винты с накатанной резьбой: минимум в 4 раза больше основного диаметра винта или 2/3 номинальной длины винта (в зависимости от того, что больше).Винты номинальной длины, слишком короткие для обеспечения минимальной длины резьбы, будут иметь резьбу, проходящую как можно ближе к нижней стороне головки. |
Дополнительные ресурсы
Загрузить шурупы по дереву PDF
Магазин Сопутствующие товары
Винты для деки
Винты для ДСП
Стягивающие винты
Шурупы по дереву — Крепеж Mart
Нажмите на тип головы выше, чтобы продолжить покупки…
Шурупы по дереву используются для крепления дерева к дереву или прикрепления предметов к дереву и обеспечивают приятный законченный вид.Они стягивают деревянные части вместе, когда они затягиваются, что может сделать зажим ненужным, и их легче удалить, чем гвозди, поэтому можно демонтировать целые сборки или приспособления демонтировать с относительной скоростью. Хотя боковое сопротивление (сдвиг) может быть лишь немного лучше, чем забитые гвозди аналогичного размера, шурупы по дереву обеспечивают большее сопротивление извлечению. Например, обычный гвоздь 20d (20 пенни ) (диаметр 0,192 дюйма) имеет расчетную нагрузку на извлечение 42 фунта / дюйм для проникновения в боковые волокна древесины с удельным весом 0.48 (например, Дуглас Фир, Юг). Для сравнения, шуруп для дерева № 10 (диаметр 0,190 дюйма) имеет расчетное значение извлечения, равное 124 фунтам / дюйм проникновения резьбы при тех же условиях. В таблице 1 перечислены распространенные типы и стили шурупов для дерева.
Саморезы по дереву | |
|---|---|
| Плоская головка | |
| Phillips шлицы |
| Овальная головка | |
| Phillips шлицы |
| Круглая головка | |
| Phillips шлицы |
РЕЗЬБА и ТОЧКА
Шурупы по дереву имеют резьбы с острым гребнем, крупную и широко расставленную резьбу (см. Таблицу 2, где указано количество резьб на дюйм для каждого размера винта).Будучи винтами с нарезанием резьбы, они образуют собственную сопрягаемую резьбу во время установки — гайка или резьбовое отверстие не требуются. Острие буравчика позволяет шурупам легко врезаться в дерево: «Острие буравчика — это конус с резьбой, обычно имеющий угол от 45 до 50 градусов». Стандартная резьба — правая, поэтому для установки поверните винт по часовой стрелке.
Винты с нарезанной резьбой имеют конусообразную форму, и примерно две трети их длины имеют резьбу, а оставшаяся одна треть — это участок хвостовика без резьбы, прилегающий к головке, называемый корпусом.Шурупы по дереву с накатанной резьбой не имеют конической формы и имеют резьбу «как минимум в четыре раза больше основного диаметра шурупа или две трети номинальной длины шурупа, в зависимости от того, что больше». Для винтов с нарезанной резьбой диаметр вершины резьбы не больше диаметра корпуса, а диаметр корпуса больше, чем у винтов такого же размера с накатанной резьбой. Для винтов с накатанной резьбой диаметр вершины резьбы больше диаметра корпуса, а диаметр корпуса меньше, чем у винтов того же размера с нарезанной резьбой.Говорят, что корпус без резьбы помогает предотвратить разделение двух деревянных частей при их соединении винтами.
РАЗМЕРЫ
Шурупы по дереву имеют диаметр от # 0 до # 24; чем больше число, тем больше размер и, в отличие от калибра проволоки, # 0 — это самый маленький размер винта. Обычно доступны размеры от №2 до №14. Размер числа не имеет отношения к какому-либо измерению — используйте Таблицу 2, чтобы определить базовый диаметр в дюймах.
ДЛИНА
Диапазон длин от 1/4 «до 6»; 5 дюймов или около того — это самый длинный типичный винт, и для большей длины предлагаются винты большего размера.Размеры менее 1 дюйма — с шагом 1/8 дюйма; длина от 1 дюйма до 3 дюймов измеряется с шагом 1/4 дюйма; длина шурупов более 3 дюймов увеличивается на 1/2 дюйма. Шурупы по дереву измеряются так же, как и другие шурупы: «Длина крепежа с головкой — это расстояние от пересечение наибольшего диаметра головки с опорной поверхностью до крайней точки… »(опорная поверхность — это часть головки, которая соприкасается с сопрягаемой поверхностью). Для плоских головок длина измеряется от верха головки до кончик резьбы; измерьте овальные головки от точки наибольшего диаметра — там, где вершина купола встречается с конической опорной поверхностью — до кончика резьбы, а круглые головки — от под головки до кончика винта.
ПРИВОДЫ
Типы приводов включают шлицы, крестообразные (Phillips) и квадратные углубления. Из-за тенденции к выпадению кулачка (отверточная насадка выскальзывает или выкручивается из паза привода), винты с шлицевой головкой часто не используются с силовыми приводами (вероятность повредить головку винта, отвертку или повредить деревянную поверхность слишком велика) . Следовательно, используйте шурупы для дерева с крестообразным шлицем и квадратным хвостовиком с драйверами питания, но с ручным приводом с шлицевыми головками (квадратный хвостовик более устойчив к кулачку, чем крестообразный).Размеры битов драйвера приведены в таблице 3.
ТИПЫ ГОЛОВКИ
Распространены три типа головок: плоская (потайная), овальная (потайная) и круглая. Угол наклона (коническая опорная поверхность) плоских и овальных головок составляет 82 °. Хотя стандарт ANSI B18.6.1-1981 (R2003) предоставляет спецификации для полукруглых головок, шурупов для дерева с полукруглой головкой практически не существует. Плоские головки, вероятно, наиболее популярны, потому что их головка в потайном состоянии находится заподлицо с сопрягаемой поверхностью. Кроме того, винты с плоской головкой можно легко скрыть, используя пластиковую крышку соответствующего цвета; Если головка достаточно утоплена, можно использовать шпатлевку или деревянную пробку (см. ниже).Овальные и круглые головы считаются декоративными и часто остаются открытыми. См. Таблицу 2 для получения сводных данных о средних диаметрах головки.
Шурупы для дерева Размеры, размеры, диаметр головки и резьба на дюйм | |||||||
|---|---|---|---|---|---|---|---|
| Номинал Винт Размер | Резьба на дюймов | Базовый диаметр винта | Средний диаметр головки | ||||
| Плоско-овальное | Круглый | ||||||
| Десятичное | Дробь | Десятичный | Дробь | Десятичный | Дробь | ||
| 0 | 32 | 0.060 | 1/16 | 0,109 | 7/64 | 0,106 | 7/64 |
| 1 | 28 | 0,073 | 5/64 | 0,135 | 9/64 | 0,130 | 1/8 |
| 2 | 26 | 0,086 | 3/32 | 0,160 | 5/32 | 0,154 | 5/32 |
| 3 | 24 | 0.099 | 3/32 | 0,185 | 3/16 | 0,178 | 11/64 |
| 4 | 22 | 0,112 | 7/64 | 0,210 | 13/64 | 0,202 | 13/64 |
| 5 | 20 | 0,125 | 1/8 | 0,236 | 15/64 | 0,227 | 7/32 |
| 6 | 18 | 0.138 | 9/64 | 0,262 | 17/64 | 0,250 | 1/4 |
| 7 | 16 | 0,151 | 5/32 | 0,287 | 9/32 | 0,275 | 9/32 |
| 8 | 15 | 0,164 | 5/32 | 0,312 | 5/16 | 0,298 | 19/64 |
| 9 | 14 | 0.177 | 11/64 | 0,337 | 11/32 | 0,323 | 21/64 |
| 10 | 13 | 0,190 | 3/16 | 0,363 | 23/64 | 0,347 | 11/32 |
| 12 | 11 | 0,216 | 7/32 | 0,414 | 13/32 | 0,395 | 25/64 |
| 14 | 10 | 0.242 | 15/64 | 0,480 | 31/64 | 0,443 | 7/16 |
| 16 | 9 | 0,268 | 17/64 | 0,515 | 33/64 | 0,491 | 31/64 |
| 18 | 8 | 0,294 | 19/64 | 0.602 | 19/32 | 0,539 | 17/32 |
| 20 | 8 | 0.320 | 5/16 | 0,616 | 39/64 | 0,587 | 19/32 |
| 24 | 7 | 0,372 | 3/8 | 0,724 | 23/32 | 0,683 | 16/11 |
МАТЕРИАЛЫ И ОТДЕЛКА
Обычными материалами являются незакаленная сталь (обычно оцинкованная), нержавеющая сталь, латунь и силиконовая бронза. Цинкование обеспечивает умеренную коррозионную стойкость стали.Латунь обеспечивает лучшую защиту, а силиконовая бронза и нержавеющая сталь известны своей превосходной защитой от коррозии. Нержавеющая сталь и силиконовая бронза обычно рекомендуются, если шурупы будут использоваться с древесиной, обработанной консервантом под давлением, такой как «ACQ» (четвертичная щелочная медь) — проверьте местные строительные нормы и обратитесь за рекомендациями к поставщику пиломатериалов. (Шурупы с горячим цинкованием также можно использовать с обработанной древесиной, но гальваника не является обычным способом обработки шурупов по дереву.) В морской среде «нержавеющая сталь подвержена потенциально серьезному воздействию точечной коррозии при погружении в соленую воду без свободного кислорода», что делает кремниевую бронзу предпочтительным материалом, поскольку нержавеющей стали требуется кислород для самовосстановления, коррозии. устойчивая пленка оксида хрома. С точки зрения физической прочности сталь, нержавеющая сталь и кремниевая бронза прочнее латуни (латунь характеризуется как мягкий материал). Сталь является магнитной, нержавеющая сталь может быть слегка магнитной, а латунь и кремниевая бронза, будучи цветными (не из железа), немагнитны.Саморезы по дереву из нержавеющей стали, латуни и силиконовой бронзы дороже стали.
ОБОЗНАЧЕНИЕ
Шурупы по дереву обычно описываются следующим образом:
- Номинальный размер (число от # 0 до # 24; # 0 — наименьшее)
- Длина винта (в дюймах; инструкции по измерению см. Выше)
- Тип привода (шлицевой, крестообразный или квадратный)
- Тип головки (плоская или овальная с потайной головкой или круглая)
- Название крепежа (шуруп)
- Материал (сталь, нержавеющая сталь, латунь и кремниевая бронза)
- Защитное покрытие (оцинковка, если сталь)
Примеры:
- Винт по дереву с круглой головкой и шлицем # 10 x 1 1/2 «, латунь
- Винт для дерева с плоской головкой и крестообразным шлицем № 4 x 7/8 «, оцинкованный (поскольку цинкование обычно означает, что крепежный элемент изготовлен из стали, слово» сталь «часто опускается в описании)
Размеры направляющих отверстий для шурупов, зенковки и отвертки | |||||||
|---|---|---|---|---|---|---|---|
| Винт Размер | Размер направляющего отверстия без конуса | Столешница — Размер мойки | Размер отвертки | ||||
| Кузов (разрез) | Кузов (катанный) | Мягкое дерево | Твердая древесина | Филипс | Площадь | ||
| 0 | 1/16 | 3/64 | 1/64 | 1/32 | 1/4 | 0 | – |
| 1 | 5/64 | 1/16 | 1/32 | 1/32 | 1/4 | 0 | – |
| 2 | 5/64 | 1/16 | 1/32 | 3/64 | 1/4 | 1 | – |
| 3 | 3/32 | 5/64 | 3/64 | 1/16 | 1/4 | 1 | 0 |
| 4 | 7/64 | 3/32 | 3/64 | 1/16 | 1/4 | 1 | 0 |
| 5 | 1/8 | 3/32 | 1/16 | 5/64 | 3/8 | 2 | 1 |
| 6 | 9/64 | 7/64 | 1/16 | 5/64 | 3/8 | 2 | 1 |
| 7 | 5/32 | 1/8 | 1/16 | 3/32 | 3/8 | 2 | 1 |
| 8 | 5/32 | 1/8 | 5/64 | 3/32 | 3/8 | 2 | 2 |
| 9 | 11/64 | 9/64 | 5/64 | 7/64 | 3/8 | 2 | 2 |
| 10 | 3/16 | 5/32 | 3/32 | 7/64 | 1/2 | 3FO / 2R | 2 |
| 12 | 7/32 | 11/64 | 7/64 | 1/8 | 1/2 | 3 | 3 |
| 14 | 15/64 | 13/64 | 7/64 | 9/64 | 5/8 | 3 | 3 |
| 16 | 17/64 | 13/64 | 9/64 | 5/32 | 5/8 | 3 | – |
| 18 | 19/64 | 15/64 | 9/64 | 3/16 | 3/4 | 4 | – |
| 20 | 5/16 | 1/4 | 11/64 | 13/64 | 3/4 | 4 | – |
| 24 | 3/8 | 19/64 | 3/16 | 7/32 | 1 | 4 | – |
ПИЛОТНЫЕ ОТВЕРСТИЯ И ПЕРЕГОРОДКА
Чтобы предотвратить раскалывание древесины, рекомендуется пилотное отверстие соответствующего размера (см. Таблицу 3, где указаны размеры пилотных отверстий без конуса в мягкой и твердой древесине).По поводу глубины пилотных скважин мнения расходятся. Один источник предлагает вам просверлить пилотное отверстие от половины до двух третей глубины установки шурупа в мягкой древесине. В твердой древесине вам, скорее всего, нужно будет просверлить отверстие на столько, сколько простирается резьба. Другой источник рекомендует, чтобы глубина была равна длине корпуса плюс три четверти длины резьбы в мягких и средне-твердых породах древесины, а корпус плюс полная длина резьбы в чрезвычайно твердой древесине. Также рекомендуется использовать пчелиный воск, парафин, кусковое мыло (которое не содержит глицерин, которое гигроскопично, поэтому оно впитывает влагу) или пастообразный воск для смазки шурупов по дереву при установке в твердую древесину (обязательно удалите все открытые остатки перед нанесение отделки под дерево).Утверждается, что поверхностная смазка винта не оказывает заметного влияния на окончательное сопротивление вытягиванию.
Если вы используете конические сверла, следуйте рекомендациям производителя относительно размера и глубины пилотного отверстия. Слишком глубокое сверление конического отверстия может снизить прочность крепления винта, поскольку меньшее количество резьбы может полностью войти в дерево.
Используйте зенковку 82 ° для создания потайной выемки (скошенного отверстия) для плоских и овальных головок. Диаметр корпуса зенковки должен быть равен диаметру головки или превышать его, чтобы обеспечить однородную опорную поверхность (рекомендуемые размеры зенковки см. В Таблице 3).Доступны специальные сверла, которые просверливают пилотное отверстие и углубление с потайной головкой за одну операцию. Для каждого размера винта требуется своя бит.
РЕЗЮМЕ
Шурупы по дереву приведены в Таблице 4.
Типичные характеристики шурупа | |
|---|---|
| Атрибут | Характеристика (а) |
| Крепеж Описание | Крепеж с головкой и наружной резьбой для дерева |
| Общепринятое имя | Шуруп по дереву |
| Доступные диаметры | # 0 (0.060 «) до # 24 (0,372») |
| Тип (ы) резьбы | Нарезание резьбы, острый гребешок, Крупный шаг |
| Число ниток на дюйм | 32 (# 0) по 7 (# 24) |
| Направление резьбы | Правый |
| Тип иглы | Буравчик |
| Доступная длина | от 1/4 дюйма до 6 дюймов |
| Измерительная система | дюймов серии |
| Стандартный (-ые) привод (-ы) | Прорезной, крестообразный и квадратный |
| Тип (ы) с общей головкой | Плоская и овальная с потайной головкой (82 °) и Круглая |
| Обычная марка (ы) | (не применимо) |
| Обычные материалы | Сталь, нержавеющая сталь, латунь и силиконовая бронза |
| Обычная отделка | Оцинковка (только сталь) |
| Примечание (а) | Некоторые размеры винта отличаются из-за различий между нарезанной резьбой и накатанной резьбой |
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Деревянные заглушки, подходящие к прилегающей поверхности или сделанные из древесины контрастного цвета, можно использовать для скрытия винтов с плоской головкой с зенковкой 1/4 дюйма или около того.Заглушки с плоской головкой можно шлифовать заподлицо; Заглушки и кнопки с круглой головкой выступают в качестве декоративного элемента. Заглушки с плоской головкой с обычным торцом впитают слишком много пятен, если сначала не загерметизированы — рассмотрите возможность использования вместо них заглушек с торцевым зерном. Для наилучшего соответствия сделайте свои собственные заглушки, используя вилочный резак и кусок дерева из проекта.
Куполообразные пластиковые крышки для винтов, доступных в различных цветах, скрывают потайные головки Phillips и плоские головки с квадратным приводом. Финишные шайбы с потайной головкой можно использовать с плоскими и овальными головками, а также плоские шайбы с круглыми головками.Стопорные шайбы не используются с шурупами для дерева.
Иногда вместо шурупов используются шурупы для листового металла (также известные как саморезы) с полной резьбой, а не с конусом. Винты для листового металла с плоской головкой, особенно с крестообразным шлицем, обычно поставляются с упакованными цилиндрическими болтами, угловыми скобами, задвижками, петлями, пластинами для ремонта, скобами и другими элементами оборудования. Считается, что сопротивление выдергиванию шурупов для листового металла типа А примерно на 10% лучше, чем у шурупов для дерева того же диаметра и длины с резьбой.В более густых породах древесины, таких как дуб, он увеличивается примерно до 16% и уменьшается примерно до 5% лучше в более легких породах, таких как красное дерево.
Прочие крепежные детали с резьбой по дереву…
- Шурупы с шестигранной головкой — это сверхпрочные шурупы по дереву, они доступны в больших размерах, как с точки зрения диаметра, так и длины, и обычно имеют шестигранную головку для облегчения установки с более высоким крутящим моментом.
- Шурупы для акустических винтов имеют резьбу по дереву напротив плоского конца с отверстием. Они используются для стяжки, например, для подвесных потолков, а также для прокладки проводов.
- Дюбели — это резьбовые шпильки для шурупов по дереву, используемые для крепления деревянных деталей и соединений встык.
- Подвесные винты имеют резьбу по дереву на одном конце и резьбу крепежного винта на другом для крепления шестигранной гайки или стяжной гайки.
Справочные таблицы и информация о шурупах для дерева…
FF: WDSCRWS v2.3a
Шуруп по дереву, размер
Обычный винт с цилиндрической головкой потянет заподлицо в мягкую древесину,
но в твердой древесине он останется немного выше поверхности.Какой-то горн
У шурупов есть острые наконечники под головками, чтобы срезать дерево под головкой по мере того, как
вбиваешь винт. Этот тип тянет заподлицо даже с твердой древесиной. Круглая голова
Винты имеют плоское дно, поэтому их не нужно утоплять. Округлый
верх возвышается над поверхностью древесины. Винты с полукруглой головкой обычно используются для
крепление фурнитуры. Винты с полукруглой головкой похожи на винты с полукруглой головкой, но
голова приплюснута сверху, поэтому она не так сильно выступает над поверхностью.
Типы отверток
Обычно доступны винты с углублениями в головках для следующих
отвертки трех типов: прямые, крестообразные и квадратные (рис. 10-8).
Винты, в которые вставляется отвертка с прямым лезвием, часто называют шлицевыми.
винты. Это самый старый тип винта. Винты с шлицевой головкой отлично работают, когда
вы заворачиваете винты вручную, но их трудно использовать с
отвертка.
Винт с крестообразным шлицем имеет крестообразную выемку в головке.Этот тип намного легче управлять отверткой, потому что бит не соскакивает головку винта так же легко. Винты с крестообразным шлицем становятся все более популярными. поскольку все больше и больше людей используют электрические отвертки.
Винт с квадратной головкой имеет квадратное углубление в головке. Хотя это не так широко доступный как винт с крестообразным шлицем, он становится все более популярным среди столярам, потому что он обеспечивает еще лучший захват насадки для отвертки. Есть несколько других типов конструкций отверток, но в настоящее время они в основном используется в промышленных приложениях.
Типы резьбы
Традиционный рисунок резьбы шурупов по дереву — это старый дизайн, основанный на
в основном из-за ограничений резьбонарезного оборудования столетней давности. Она имеет
два недостатка. Во-первых, требуется двухступенчатое пилотное отверстие, один размер для
резьбовая часть и отверстие под хвостовик чуть большего размера. Во-вторых,
резьба довольно мелкая, поэтому удерживающая способность винта ограничена.
ANSI Шурупы для дерева Таблица № 2 | Инженеры Edge
Связанные ресурсы: оборудование
Таблица шурупов по дереву ANSI # 2
Проектирование аппаратного обеспечения и руководство по ANSI
Шурупы по дереву с плоской, плоской и овальной головкой по ANSIТаблица размеров ANSI B18.6.1 № 2
Связанный:
Шурупы по дереву с плоской, плоской и овальной головкой по ANSI ANSI B18.6.1 Таблица размеров
Винт с плоской головкой
Винт с цилиндрической головкой
Винт с овальной головкой
Винт с плоской головкой, винт с цилиндрической головкой и овальной головкой по стандарту ANSI. Таблица размеров ANSI B18.6.1 № 2
Номинал | Нитки | О | К | Т | U | В | |||||
Макс. | Мин. | Макс. | Мин. | Макс. | Мин. | Макс. | Мин. | Макс .. | Мин. | ||
0 | 32 | 0,056 | .041 | 0,039 | .031 | 0,015 | .010 | 0,022 | .014 | 0,030 | 0,025 |
1 | 28 | .068 | .052 | .046 | .038 | 0,019 | 0,012 | 0,027 | 0,018 | .038 | .031 |
2 | 26 | .080 | .063 | .053 | 0,045 | .023 | 0,015 | .031 | 0,022 | 0,045 | .037 |
3 | 24 | 0,092 | .073 | .060 | .051 | 0,027 | 0,017 | .035 | 0,027 | .052 | .043 |
4 | 22 | .104 | .084 | 0,068 | .058 | 0,030 | 0,020 | 0,040 | 0,030 | 0,059 | .049 |
5 | 20 | .116 | .095 | 0,075 | .065 | 0,034 | 0,022 | .045 | 0,034 | .067 | .055 |
6 | 18 | .128 | .105 | .082 | .072 | .038 | 0,024 | 0,050 | .037 | .074 | .060 |
7 | 16 | .140 | .116 | .089 | .079 | .041 | 0,027 | .054 | .041 | .081 | .066 |
8 | 15 | .152 | .126 | .096 | .085 | 0,045 | 0,029 | .058 | 0,045 | .088 | .072 |
9 | 14 | . 164 | .137 | .103 | .092 | 0,049 | 0,032 | .063 | 0,049 | .095 | .078 |
10 | 13 | .176 | . 148 | .110 | 0,099 | .053 | 0,034 | 0,068 | .053 | .103 | .084 |
12 | 11 | .200 | . 169 | .125 | .112 | .060 | 0,039 | .077 | .061 | .117 | .096 |
14 | 10 | ,232 | .197 | .144 | .130 | .070 | .046 | .087 | .070 | .136 | .112 |
16 | 9 | .248 | . 212 | . 153 | .139 | 0,075 | 0,049 | .093 | .074 | .146 | .120 |
18 | 8 | . 290 | . 249 | .178 | . 162 | .083 | .054 | .106 | .085 | .171 | .141 |
20 | 8 | . 296 | 0,254 | . 182 | .166 | .090 | 0,059 | .108 | .087 | .175 | .144 |
24 | 7 | .347 | . 300 | . 212 | .195 | .106 | .070 | .124 | . 100 | . 204 | .168 |
Все размеры в дюймах. Край винта с плоской и овальной головкой может быть плоским или закругленным. Шурупы по дереву также доступны с утопленными головками типов I, IA и II. Проконсультируйтесь со стандартом относительно размеров утопленной головки. * Длина резьбы LT на шурупах для дерева с нарезанной резьбой должна быть эквивалентна примерно двум третям номинальной длины шурупа. Для накатанной резьбы LT должен быть как минимум в четыре раза больше основного диаметра винта или две трети номинальной длины винта, в зависимости от того, что больше.Винты номинальной длины, которые слишком короткие для обеспечения минимальной длины резьбы, должны иметь резьбу, проходящую как можно ближе к нижней стороне головки.
© Copyright 2000-2021, Engineers Edge, LLC www.engineersedge.com
Все права защищены
Отказ от ответственности | Обратная связь | Реклама
| Контакты
Дата / Время:
Шуруп по дереву Размеры
Размеры шурупа по дереву
Для размеров 0-24: Головка — Хвостовик — Корень — TPIНа этой странице приведены основные физические размеры шурупов от № 0 до № 24.Существует также страница о размерах направляющих отверстий для шурупов, на которой также перечислены основные размеры, а также различные рекомендации, сделанные для размеров направляющих отверстий, включая те, которые подходят для тонкой работы, а также те, которые подходят для строительства.
| № Винт | Головка Диаметр | Диаметр хвостовика | Диаметр корня | ниток на дюйм | №Винта | |||||
| Мин. | Макс. | Basic Dec. Размер | Ближайший дробный Эквивалент | Среднее значение Декабрь Размер | Ближайший дробный Эквивалент | |||||
| 0 | .105 | .119 | 0,060 | 1/16 | +.002 | 0,040 | 3/64 | +.007 | 32 | 0 |
| 1 | .130 | .146 | 0,073 | 5/64 | +.005 | 0,046 | 3/64 | 28 год | 1 | |
| 2 | .156 | .172 | 0,086 | 3/32 | +.007 | 0,054 | 1/16 | +.008 | 26 год | 2 |
| 3 | .181 | .199 | 0,099 | 7/64 | — 0,010 | 0,065 | 1/16 | — 0,002 | 24 | 3 |
| 4 | .207 | 0,225 | .112 | 7/64 | — 0,003 | 0,075 | 5/64 | +.003 | 22 | 4 |
| 5 | .232 | 0,252 | .125 | 1/8 | 0,085 | 5/64 | — 0,007 | 20 | 5 | |
| 6 | .257 | 0,279 | .138 | 9/64 | +.002 | 0,094 | 3/32 | 18 | 6 | |
| 7 | .283 | .305 | 0,151 | 5/32 | +.005 | .102 | 7/64 | +.007 | 16 | 7 |
| 8 | .308 | 0,332 | .164 | 5/32 | — 0,007 | .112 | 7/64 | — 0,003 | 15 | 8 |
| 9 | .334 | 0,358 | .177 | 11/64 | — .005 | .122 | 1/8 | +.003 | 14 | 9 |
| 10 | .359 | 0,385 | 0,190 | 3/16 | — 0,002 | .130 | 1/8 | — .005 | 13 | 10 |
| 11 | .385 | .411 | .203 | 13/64 | .139 | 9/64 | +.001 | 12 | 11 | |
| 12 | .410 | 0,438 | 0,216 | 7/32 | +.003 | .148 | 9/64 | — 0,007 | 11 | 12 |
| 14 | .461 | 0,491 | .242 | 1/4 | +.008 | 0,165 | 5/32 | — 0,009 | 10 | 14 |
| 16 | .512 | .544 | 0,268 | 17/64 | — 0,002 | 0,184 | 3/16 | +.003 | 9 | 16 |
| 18 | .563 | 0,597 | 0,294 | 19/64 | +.003 | .204 | 13/64 | — 0,001 | 8 | 18 |
| 20 | .614 | 0,650 | 0,320 | 5/16 | — 0,007 | .223 | 7/32 | — 0,004 | 8 | 20 |
| 24 | .716 | 0,756 | 0,372 | 3/8 | +.003 | 0,260 | 1/4 | — 0,010 | 7 | 24 |
Пожалуйста, прочтите веб-сайт Cookie, Конфиденциальность и Заявление об отказе от ответственности, нажав ЗДЕСЬ.
Как описать шуруп по дереву
Как описать шуруп по деревуинструментов > крепеж
В США размер шурупа для дерева равен
- длина
- , Калибр
- ,
- фасон головы (например, плоская голова),
- тип привода (например, шлицевой или крестообразный)
- и всё по типу винта. Несколько десятилетий назад был один основной стиль; Сегодня в любом строительном магазине есть альтернативы, как правило, с более острой резьбой и одинаковым диаметром корпуса.
Объединив все эти параметры, можно, например, купить коробку из ста шурупов Phillips №18 с плоской головкой 3½ дюйма.
Длина шурупа измеряется от кончика острия до поверхность материала, в которую вбивается винт, которая является самой широкой частью головки. Таким образом, длина шурупа для дерева с плоской головкой измеряется от кончика до верха, а длина шурупа с круглой головкой измеряется от кончика до низа.
В обычном шурупе по дереву резьба выступает на 2/3 длина винта. Некоторые другие типы (например, шурупы для листового металла и шурупы для гипсокартона) ввинчиваются полностью до головки.
Многие годы американские шурупы по дереву изготовлены в соответствии с двумя различными стандартами, одна из которых была разработана компанией American Screw Co., а другая — компанией Asa S. Cook Co.. В обеих сериях размеры были обозначены номерами калибра, которые доходили до №30. (см. историческую таблицу) Габаритные размеры в две серии были одинаковыми, но количество ниток отличалось незначительно.Когда был принят Американский стандарт для шурупов по дереву, большинство диаметров находились в пределах нескольких тысячных дюйма от старых размеров, но размеры расширились только до # 24. Текущие диаметры корпуса различных калибров см. В таблице направляющих отверстий.
Стиль головы
Обычно плоская, круглая или овальная.
Тип привода
Обычно шлицевой или Phillips, но для более полного обсуждения см. Винт приводные системы.
Посетив эту страницу, вы можете посетить:
- таблица размеров американских шурупов
- таблица размеров пилотных отверстий для шурупов
Извините.Для этой страницы нет информации об участниках.
Copyright © 2000-2016 Sizes, Inc. Все права защищены.
Последняя редакция: 3 марта 2016 г.
Как выбрать длину шурупа для дерева
В Fasteners, Inc. в Денвере мы уверены, что знание того, как выбрать длину шурупа для дерева, поможет вам выбрать лучший крепеж для использования и, следовательно, создать лучший продукт. Мы хотели бы поделиться некоторыми советами о том, что искать, в зависимости от вашего конкретного проекта.
Американский совет по древесине предлагает калькулятор соединений, который определяет емкость соединителя.Обязательно ознакомьтесь с этим руководством, чтобы узнать, как выбрать правильную длину шурупа для дерева для ваших будущих столярных работ.
Категории винтов
Существует два основных типа шурупов для крепления дерева. Универсальные винты (также известные как винты для настила) и винты из стали / нержавеющей стали. Служебный винт — это рабочая лошадка; он используется для обрамления и столярных работ на открытом воздухе. Он изготавливается из различных материалов, в том числе из коррозионно-стойких металлов. Они отлично работают с химически обработанной древесиной и продаются по длине.
С другой стороны, шурупы по дереву из стали и нержавеющей стали используются для более точных проектов по обработке дерева, включая мебель для дома. Они имеют более толстый корпус и идентифицируются по длине и толщине. Большие калибры толще, меньшие — тоньше.
Основы
Основная цель при выборе правильного шурупа для дерева — использовать достаточно длинный и прочный, чтобы надежно скрепить доски вместе, не раскалывая дерево и не протыкая другую сторону.
Контрольные отверстия
Во-первых, сверление пилотного отверстия с зенковкой — идеальный сценарий при работе с твердой древесиной. С другой стороны, мягкие породы дерева, вероятно, лучше обходятся без направляющего отверстия, так как винт получает свою удерживающую способность за счет древесных волокон. Древесина хвойных пород менее склонна к раскалыванию, поэтому, если винт захватит древесину без направляющего отверстия, это повысит прочность крепления винта.
Боковое давление в зависимости от давления на выходе
Конечная цель конструкции, которую вы собираете, будет определять тип используемого шурупа для дерева.Если деталь будет подвергаться боковому давлению (давлению вниз или против), рекомендуется использовать более толстый винт.
Если деталь подвергается давлению извлечения (разъединению), то вам нужно убедиться, что винт достаточно длинный, чтобы выдерживать эти силы. В этом случае 1–1½ дюйма винтовой резьбы должны войти в приемный конец. Очевидно, избегайте при этом протыкать другую сторону доски. В этом случае используйте более короткий винт, но для компенсации используйте их большее количество.
Ориентация зерен
Как правило, для крепления двух досок поперек волокон требуется более короткий винт, чем при вставке в торцевые волокна, для чего требуется как минимум два дюйма винтовой резьбы в доске.
Общие советы
- Для элемента, повышающего сопротивление отрыва, используйте винт с растяжкой ¼ дюйма
- Для большинства задач используйте универсальный или палубный винт диаметром 8
- Используйте винт диаметром 1¼ дюйма для основных задач, таких как прикрепление плат толщиной дюйма поперек волокон
- Имейте под рукой 2 ½-дюймовых служебных винта для установки на торцевую поверхность.
- Используйте 3-дюймовый винт для 2 досок для продольной резки, для более прочного соединения
Надеюсь, теперь вы знаете, как выбрать длину шурупа для дерева для вашего следующего проекта по деревообработке.В Fasteners, Inc. мы готовы помочь определить, какой шуруп по дереву вам нужен, и предложить широкий ассортимент крепежа для каждого проекта.
