рекомендации профессионалов по выбору инструмента (видео + 100 фото)
При некоторых видах строительно-монтажных работ штроборез является незаменимым инструментом. Он применяется при прокладке скрытой электропроводки, монтаже труб в стенах.
Однодисковые штроборезы, которые еще называют бороздоделами, применяются и для выполнения отрезных работ. С их помощью легко режется камень, кирпич, бетон и металл.
Сегодня этот инструмент доступен каждому, однако как выбрать штроборез знают не все.
Чтобы сделать правильный выбор в большом ассортименте моделей и марок, нужно знать что из себя представляет этот инструмент и в каких конкретно работах его планируется использовать.
Краткое содержимое статьи:
Мощность
Технические характеристики штроборезов имеют существенные различия. Выбирая мощность, нужно учитывать то, как инструмент планируется использовать.
Для применения в домашних делах будет достаточно приобрести универсальную модель мощностью до 1,5 кВт.
Если планируется выполнять большие объёмы работ, при этом штробить глубокие канавки под разводку труб — выбор лучше остановить на более мощной модели — от 2 кВт.
Глубина и ширина штробы
Глубина штробы связана с диаметром диска.Для выполнения электромонтажа хватит диска диаметром 150 мм. Инструмент с таким диском даст глубину реза до 4,5 см.
Штробы под прокладку труб под газ или воду режут диском 180 мм. При этом глубина штробы достигает 60 мм. Диск 230 мм. дает глубину 85 мм.
Однако, здесь следует учесть, что при работе с ним не получится сделать канавку менее полутора сантиметров.
Ширина реза регулируется в пределах от 0,6 до 6 сантиметров. Электрикам нет необходимости работать с инструментом, который позволяет делать пазы максимальной ширины и глубины.
Такой штроборез стоит дорого, да и весит намного тяжелее. Поэтому перед тем, как выбрать штроборез, хорошо подумайте преимущественно какие работы им будут выполняться.
Вес и размер
На первый взгляд назначение штроборезов однообразно, но в их использовании существуют значительные различия.
Если вы профессионально занимаетесь работами, связанными со штроблением, то в идеальном варианте хорошо иметь два штробореза — лёгкий, но менее мощный и тяжёлый.
Ведь нарезка штроб на потолке десятикилограммовым инструментом — задача не из лёгких. В то же время тяжёлый и мощный инструмент намного сократит время при нарезке канавок на бетонном полу или стенах.
Для домашнего универсального использования рекомендуются оптимальный вариант — до 6 килограммов. Некоторые умельцы делают лёгкие штроборезы из болгарки.
Советы по сборке, а так же видео и фото штробореза, сделанного своими руками, можно найти в интернете.
Вспомогательные функции
Дополнительные функции, которыми могут быть наделены некоторые модели, упрощают работу и делают её комфортнее. Например, функция поддержки частоты оборотов обеспечивает поддержку производительности инструмента на едином уровне во время всего рабочего процесса.
Антизаклинивание диска защищает от травм. Защита от перегрева увеличивает срок службы прибора и бережёт его от серьёзных поломок.
На отдельных моделях может быть защита от случайного включения, возможность параллельного применения пылесоса, что обеспечивает работу без пыли.
Существуют и модели, на которых предусмотрена функция контроля выработки щёток, возможность регулирования оборотов двигателя и т.д. Дополнительные функции увеличивают стоимость инструмента.
Важные детали
Комплектация инструментов разных видов и производителей штроборезов отличается. Если вы остановили выбор на модели с пылесосом — убедитесь что шланг не станет мешать в работе.
Некоторые модели комплектуются зубилом, которым удобно чистить штробу.
Обратите внимание на длину электропровода.
При проверке аппарата учитывайте шумность его работы, плавность регулировки реза. Инструмент должен удобно располагаться в руке.
Производители
Из отечественных моделей свой выбор можно остановить на «Интерсколе», «Фиоленте», «Зубре». Хорошо зарекомендовала себя продукция болгарской компании «Sparky» и южнокорейской «Keyang».
В этом списке нельзя не упомянуть таких гигантов и мировых лидеров в производстве электротехники как немецкие компании «Bosch», «Kress», «Metabo»; японские «Makita» и «Hitachi».
В этой статье затронуты самые важные моменты, на которые нужно обратить внимание при выборе штробореза. Этой информации достаточно, чтобы знать на что следует обратить особое внимание при покупке, какие вопросы задавать продавцу-консультанту.
В отделах электротехники работают хорошие специалисты, их советы так же помогут сделать правильный выбор при покупке.
Фото советы как выбрать штроборез
Вам понравилась статья? Поделитесь 😉Штроборез (бороздодел), ЗУБР ЗШ-П65-2600 ПВСТК, макс. глуб. 65 мм, 230 мм, подключ. пылесоса, плавный пуск, защита от перегрузки, 2600 Вт
Преимущества
- Самый мощный инструмент для наиболее тяжелой работы
- Наиболее мощная модель в линейке и одна из самых мощных на рынке.
Справится с бетоном любой прочности - Самые необходимые электронные системы для безопасности и лучшего качества работы:
— плавный пуск позволяет раскручивать мощный двигатель без рывка и пусковой перегрузки,
— поддержание оборотов помогает работать без потери производительности при любой нагрузке,
— защита от перегрузки предохраняет оператора и изделие при заклинивании дисков - Полная пылезащита всех узлов обеспечивает изделию надежность и долгий срок службы:
— подшипники с резиновыми крышками и их лабиринтная защита,
— полная заливка обмоток статора и ротора, бронирование ротора капроновой сеткой,
— пылезащищенный выключатель - Бесступенчатая регулировка глубины пропила с удобной шкалой и фиксацией без инструмента
- Простая регулировка ширины штробы с шагом 4.3 мм с помощью наборных шайб
- Специально усиленный корпус редуктора для улучшения теплоотвода и обеспечения прочности самого нагруженного узла
- Антивибрационная система защищает от вредного воздействия в процессе работы
- Удобная блокировка шпинделя для легкой замены дисков
- Эффективное пылеудаление благодаря возможности подключения пылесоса (диаметр подключения 32мм, совместимо с пылесосами ЗУБР серии ПУ-хх)
- Поворотная основная рукоятка для лучшего контроля во время работы
- Устойчивость и ровное движение по поверхности благодаря широко расставленным роликам
- Фирменная дополнительная рукоятка с мягкой накладкой для надежного хвата
- Выключатель с защитой от пыли, случайного включения и с фиксацией во включенном положении
- Специальная конструкция щеткодержателя, предотвращающая повреждение коллектора при полном износе щеток
- Быстрая замена щеток
- Фирменный кейс для удобного хранения и переноски
Справится с бетоном любой прочностиОписание
Вершина серии профессиональных штроборезов ЗУБР для выполнения штроб в наиболее прочных бетонах.
Максимально возможная мощность, широкие пределы глубины и ширины реза, полный набор электронных вспомогательных и защитных систем, высочайший уровень надежности, эргономичная и антивибрационная конструкция — максимум возможностей для Ваших задач
Применение
Для штробления и резки канавок в бетонных и кирпичных поверхностях
На электроинструмент «ЗУБР» действует расширенная 5-летняя гарантия. Служба качества контролирует процесс производства на каждом этапе.
Чтобы добавить отзыв, пожалуйста, зарегистрируйтесь или войдите
С этим товаром покупают
В наличии
Купить в 1 клик
5 640 ₽
В наличии
Купить в 1 клик
11 520 ₽
В наличии
Купить в 1 клик
9 220 ₽
В наличии
Купить в 1 клик
В наличии
Купить в 1 клик
В наличии
Купить в 1 клик
Распродажа
67 819 ₽
32 720 ₽
В наличии
Нет в наличии
23 452 ₽
11 490 ₽
В наличии
Купить в 1 клик
New!
21 619 ₽
11 430 ₽
В наличии
Купить в 1 клик
14 698 ₽
6 150 ₽
В наличии
Купить в 1 клик
10 628 ₽
4 450 ₽
В наличии
Купить в 1 клик
New!
8 456 ₽
4 730 ₽
В наличии
Купить в 1 клик
7 284 ₽
2 990 ₽
В наличии
Купить в 1 клик
New!
5 070 ₽
4 016 ₽
Осталась 1 штука
Купить в 1 клик
Как пользоваться штроборезом
Как пользоваться штроборезом?
Штроборез — это электроинструмент с двумя лезвиями, предназначенный для прорезания узких каналов в кирпиче, камне или бетоне.
В основном они используются торговцами, такими как электрики, сантехники и другие, устанавливающие трубы или провода в стену. Эти провода и трубы уходят в канал, чтобы быть скрытыми от глаз.
Независимо от того, занимаетесь ли вы своими сантехническими и электромонтажными работами или хотите проложить по стене аккуратные телевизионные кабели, провода системы безопасности или силовые кабели, вам, вероятно, понадобится штроборез.
В таких случаях лучше использовать штроборез, а не стенорез с возвратно-поступательным движением или стенорез по камню. Это связано с тем, что штроборез может вырезать более узкие и аккуратные зазоры. Вы не хотите удалять слишком много штукатурки и кирпичной кладки; его нужно будет заполнить, когда работа будет сделана.
Они также намного проще в использовании, чем зубило и молоток, оставляя более аккуратную поверхность и способные резать до необходимой глубины за один проход.
Как провести электропроводку по стенам?
Вы должны использовать штроборез, чтобы прорезать канал в стене, чтобы провести провода от источника к предмету, которому требуется питание.
Затем канал снова легко засыпается, закрывая провода.
Часто приводимые в действие электродвигателем, стенорезные станки используют два лезвия или диска. Они расположены близко друг к другу, чтобы врезаться в кладку и каменную кладку.
Поскольку диски расположены близко друг к другу, результирующий канал получается узким, подходящим для проводов и небольших труб. Однако обычно вы можете отрегулировать ширину канала, чтобы сделать зазор более толстым. Резы получаются аккуратными, потому что лезвия расположены на одинаковом расстоянии друг от друга, что дает лучший результат, чем небольшая каменная пила или угловая шлифовальная машина, которые могут делать только один рез за раз.
Некоторые современные штроборезы более высокого класса также имеют функцию удаления пыли. Таким образом, когда вы режете штукатурку, она собирает образующуюся пыль, что делает работу намного чище.
Как пользоваться штроборезом
Если вы прорежете стену, ваши кабели будут аккуратными, а ваш дом станет безопаснее, если у вас есть дети и домашние животные, но сначала необходимо принять необходимые меры предосторожности.
Всегда носите соответствующие средства индивидуальной защиты:
- Пылезащитная маска
- Очки
- Наушники
- Перчатки
Вам также следует прочитать инструкции и рекомендации, прилагаемые к арендованному штроборезу. Знайте, как настроить его, как заставить его работать и как остановить его, если это необходимо.
Вам потребуется:
- Штроборез
- Детектор кабеля/провода под напряжением
- Карандаш
- Линейка
- Пластиковый колпачок (дополнительно)
- Инструмент для удаления пыли (дополнительно)
- Адгезионный гипс
- Наполнитель
Используйте детектор кабеля перед резкой каменной кладки. Вы должны быть в состоянии проверить существующие трубопроводы или проводку, которые могут быть перерезаны. Это включает в себя водопроводные трубы и трубопроводы для вашей системы центрального отопления — не всегда очевидно, где они проходят.
Шаг 1.
Используйте правильные настройки
Установите правильную ширину чейза, следуя инструкциям для конкретной модели. В большинстве случаев это включает в себя удаление дисков и изменение порядка дисков и прокладок. Больше распорок будет означать более широкие разрезы в штукатурке или кирпиче.
Вам также необходимо установить глубину погони. Это будет зависеть от того, что вы скрываете; тонкий телевизионный кабель не нуждается в таком глубоком разрезе, как труба для радиатора или термостата. Обычно вы можете легко установить, насколько диск выступает из кожуха (узла каретки, который надежно удерживает лезвия и механизмы вместе).
Шаг 2: Отметьте область
Отметьте свою погоню с помощью карандаша и линейки. Когда вы используете настенный штроборез, вам нужно что-то соблюдать, чтобы не сбиться с пути. Большинство настенных штроборезов имеют светодиодный лазерный луч, который светит по прямой линии, что позволяет вам легче следовать карандашной отметке.
Используйте кабельный детектор, чтобы еще раз проверить выбранную область на отсутствие кабелей или трубопроводов под напряжением.
Шаг 3. Разместите чейзер

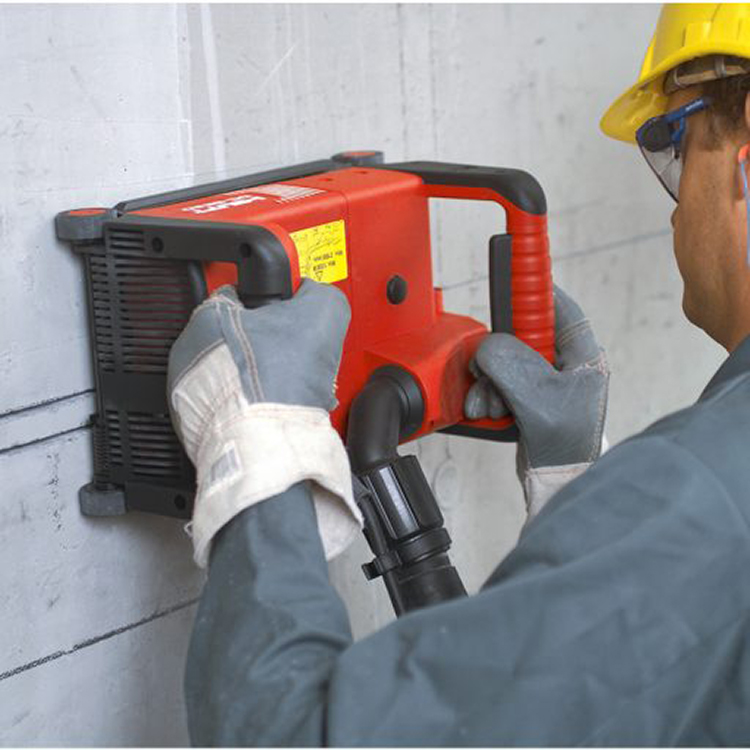

После настройки включите чейзер. Вонзите его в стену в начале канала. Постарайтесь как можно скорее вонзить его в стену, чтобы сразу собрать пыль.
Кожух должен иметь колеса или ролики, чтобы можно было легко толкать бегунок вдоль стены.
- БЫСТРЫЙ СОВЕТ: Штроборезы на самом деле создают гораздо больше пыли, чем вы можете себе представить. Вы также можете взять напрокат пылеудаляющее устройство, если вам приходится много заниматься уборкой
Шаг 4: Завершите штробление
Когда канал будет прорезан, выключите штроборез и снимите его со стены. У вас должны остаться глубокие линии разреза, но часть посередине останется.
Шаг 5: Снимите оставшуюся часть стены
Если это штукатурка, это можно сделать с помощью молотка и зубила.
Вставьте лезвие в одну из щелей и пошевелите долотом, чтобы попытаться выбить кусок из щели. С этого момента вы легко сможете вырезать все остальное.
Стамеска с прочным лезвием со скошенной кромкой предназначена для прорезания материала с помощью молотка или киянки.
Шаг 6. Поместите провода
После этого пропустите провода через зазор. Если в какой-то момент вы захотите удалить провода, вам следует использовать пластиковую заглушку. Особенно это рекомендуется для бытовой техники.
Заполните зазор герметиком и шпаклевкой. Если вы ремонтируете дом или комнату, вы должны сделать чеканку перед повторной штукатуркой для удобства.
Насколько широки штробы?
Различные модели штроборезов могут резать штробы разной ширины. Некоторые режут только 20 мм или 30 мм, а другие режут ближе или больше 50 мм.
Некоторые модели имеют регулируемые ножи, что означает, что вы можете взять напрокат одну стандартную машину и адаптировать ее под свои нужды.
На самом деле важным фактором является не ширина погони, а ее глубина. Это то, что может повлиять на устойчивость вашей стены. Чеканки должны быть не глубже одной трети толщины стены. Стандартный блок часто составляет 100 мм, а штукатурка может быть дополнительно 10 мм, так что допустим, что это максимум около 35 мм.
Это довольно глубоко; есть большая вероятность, что вам ничего не нужно, если вы занимаетесь своими руками.
ГОТОВЫ К ДРУГИМ СОВЕТАМ?
Спасибо, что читаете наш блог Speedy Services. Мы надеемся, что это руководство по использованию штроборезов оказалось полезным для вас. Пожалуйста, посетите нашу страницу «Навыки и проекты».
Здесь вы найдете все необходимые электроинструменты и оборудование для аренды. Почему бы не начать планировать свой следующий проект «Сделай сам» сегодня и не открыть учетную запись Speedy онлайн или в магазине для всех ваших потребностей в аренде инструментов.
Для получения дополнительных советов подпишитесь на наш канал YouTube: www.
youtube.com/c/Speedyserviceshire
Ищите идеи в Instagram: www.instagram.com/speedyhirediy
Штроборез для болгарки своими руками
Профессиональный штроборез – отличный помощник электрика-монтажника: высокая скорость работы, надежная защита и минимум пыли. Единственный его недостаток – высокая цена, которую можно обойти самодельной чеканкой – насадкой на болгарку, дающей примерно такую же производительность резания.
Содержание
- Как работает штроборез
- Если использовать болгарку вместо штробореза
- Как превратить болгарку в штроборез
- Изготовление защитного кожуха
- Регулировка глубины реза 9003 3 Установка двух диски на вал
Как работает штроборез
Чтобы понять, как собрать самодельный штроборез из болгарки, нужно знать, как работает устройство заводского изготовления.
Его основными частями является мощный электродвигатель, на валу которого установлены два бетонных диска. Расстояние между ними регулируется гайками. Дополнительными, но не менее важными составляющими являются защитный кожух, выполняющий также роль пылесборника, и регулировочная планка, определяющая глубину паза.
Выставлена необходимая глубина реза, подключен пылесос, теперь нужно просто провести штроборезом по нанесенной на стене разметке, после чего надеть насадку для штробления стен (в народе называемую «лопатой») на перфораторе и бетон выбивается изнутри реза.

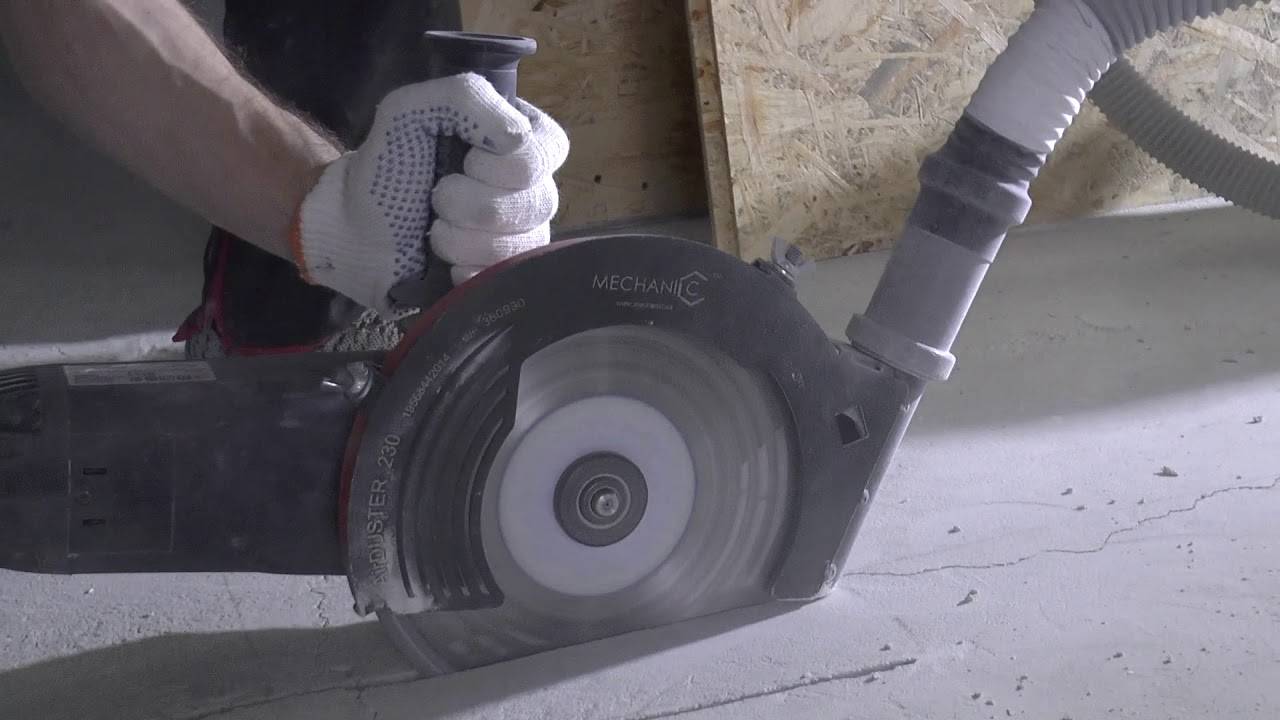

Если вы используете шлифовальный станок вместо штробореза
шлифовальный станок с самодельным пылеудаляющим аппаратом, подходит для небольших работ
Из конструкции видно, что в крайнем случае станок для изготовления штроб можно заменить обычной болгаркой — поставить на нее диск по бетону и сделать необходимые пропилы в два прохода. Действительно так делают, если нужен один маленький штроб, но практика и многочисленные отзывы показывают, что пыль после такого штроба будет оседать долго, что может застопорить всю работу.
При необходимости заточки нескольких канавок потеря времени будет значительной, а если такие работы выполнять через равные промежутки времени, то метод становится неэффективным. Другими недостатками этого способа являются невозможность сохранения одинаковых размеров краев канавки и их глубины. Это нельзя назвать существенным недостатком, но иногда это чревато отваливанием куска стенки при выдалбливании сердцевины паза.
Если позволяет длина монтажного вала, то на болгарку можно поставить сразу два диска по бетону, и тогда штроба будет резаться за один заход. Даже если не затрагивать вопрос безопасности, то меньше пыли не будет и она будет оседать с той же скоростью. В результате выигрыш во времени окажется незначительным, а травмоопасность возрастет на порядок.
Как превратить болгарку в штроборез
Чтобы сделать из болгарки полноценный штроборез своими руками, нужно решить два вопроса:
- Удаление пыли. Это первостепенная проблема — без ее решения дальнейшая модернизация бессмысленна.
- Размещение на валу, рассчитанном на один диск, два круга по бетону. При этом конструкция должна быть надежной и обеспечивать строго перпендикулярное положение окружностей к плоскости реза — малейший перекос на 3000 и более оборотов в минуту — в лучшем случае заедание и выход из строя коробки передач или двигателя.
Изготовление защитного кожуха
По большому счету, эта деталь делает из УШМ самодельный штроборез – такая насадка для болгарки заменяет штатную защиту, установленную на устройстве, полностью скрывая не погруженную в стену часть круга. Вопроса, как сделать крепеж, быть не должно – они просто скопированы с заводской детали.
Защитно-пылесборный кожух представляет собой срезанный сбоку сплющенный цилиндр, в котором находится патрубок для подсоединения шланга от пылесоса (можно строительный, а если делать циклонный фильтр, то обычный бытовой).
Высота цилиндра выполнена достаточной для размещения двух дисков на необходимом расстоянии друг от друга.
Для его изготовления вам понадобятся две железные полукруглые пластины и стальная полоса, которая их скрепит. Полоса сгибается, приваривается к закругленным частям пластин и основа кожуха готова.
В зависимости от крепежа заводской защиты, в пластине, которая будет примыкать к корпусу болгарки, помимо прорези под вал, делаются отверстия под болты, либо приваривается хомут-хомут.
Регулировка глубины резания
Часть корпуса, решающая эту проблему, одновременно является направляющей для штробореза — если к ней приделать колеса, то устройство будет легко перемещаться по стене по ним.
Изготавливается в форме «Г» или «Т» — нижняя часть «буквы» вычерчена из двух уголков, которые крепятся к верхней части защитного кожуха так, чтобы нижняя часть могла свободно подниматься и падение, что позволит вам отрегулировать, насколько диски будут выглядывать из-под кожуха. Зафиксировать в заданном положении проще всего с помощью болтового соединения или упора.
Дополнительно к основанию направляющей приварены боковины, чтобы пыль, как бы ни регулировалась глубина реза, не вылетала из-под кожуха.
Верхняя часть «буквы» нужна для устойчивости — на ней установлены колеса для плавного перемещения штробореза по стене.
Установка двух дисков на вал
Крайне редко заводской вал болгарки бывает достаточной длины, что позволит закрепить на нем сразу два круга. Из этого положения есть два логических выхода — выточить новый вал или сделать гайку, которая бы зажимала первый круг и удерживала второй. По ряду причин второе решение более выгодно:
- Нет необходимости разбирать кофемолку.
- Если прибор вышел из строя, то можно приобрести другой и просто переставить на нем гайку.
- Технически проще вырезать гайку, чем вал, который соединяется с коробкой передач.
- Гайка обрабатывается вместе с втулкой.
Диски надеваются в следующем порядке:
- Первый диск устанавливается на вал измельчителя.
- Поверх него лежит рукав, а на нем — второй круг.
- Гайка продевается через верхний диск, втулку и затягивается прижатием первого диска и зажимом второго между собой и втулкой.
Вся конструкция наглядно показана на видео:
Особенности работы с самодельным штроборезом
Внутреннее устройство заводского штробореза несколько отличается от болгарки — он рассчитан на одну единственную задачу, максимально упрощен и требует комплектующих более высокого качества. Усилие на вал шлифовального станка передается через коническую шестерню и все предназначено для очистки поверхностей и резки железа.
Усилия, возникающие при нарезании паза, быстро разрушают редуктор и подшипники. Этому способствует двойная нагрузка на узлы механизма и то, что второй диск расположен не на расчетном месте, а значит, усилие передается под другим углом.
