Штангенциркулем: КАК ПОЛЬЗОВАТЬСЯ ШТАНГЕНЦИРКУЛЕМ

КАК ПОЛЬЗОВАТЬСЯ ШТАНГЕНЦИРКУЛЕМ

Штангенциркулем высчитывают диаметр кругляков вплоть до 0,1 мм. А также запросто выверяют толщу металла и глубину выемок на поверхностях.

Давайте же разберемся, какие бывают виды этих измерителей и как правильно их использовать для каждого конкретного случая.

Познавательная статья: 6 самых распространенных неисправностей стиральных машин и способы их устранения

Что можно измерить штангенциркулем?

Измерительный инструмент незаменим для измерения диаметра детали. В том числе крупных заготовок. А также для сведений о величине зазора или выступа между элементами.

Какие бывают штангенциркули?

Девайсы разделяют на три категории:

1. Нониусные — их конструкция максимально проста. Они пользуются спросом в домашних условиях для замеров с помощью шкалы делений.
2. Стрелочные отображают результаты на циферблате.
3. Цифровые — самые точные. Они автоматически показывают показания на табло дисплея.

Рассмотрим каждый вид подробнее ниже по тексту.

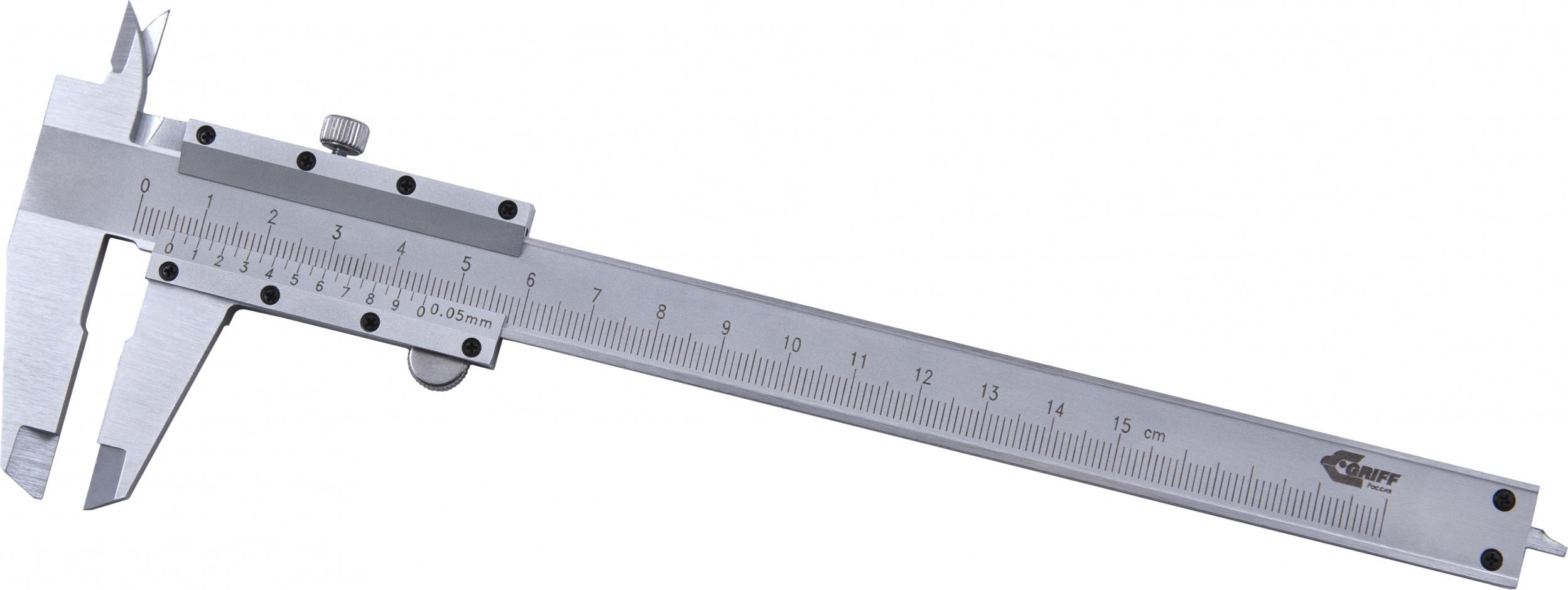

Нониусные (классические)

В основе измерительного девайса предусмотрена линейка-штанга с губкой — одной или двумя, в зависимости от модели. На девайсе обозначена шкала, шаг которой составляет 1 мм.


1. С одной стороны разметки расположена рамка с дополнительной деталью (нониусом), положение которого можно изменять. В случае ее сопоставления с основой, можно получить точнейшие сведения до долей миллиметра в десятках или сотнях.
2. На второй части увеличенное в масштабе нанесение в мм — для упрощения расчета.



Статья для столяров: Как выбрать полировальную машину: 2 типа и 7 характеристик в помощь

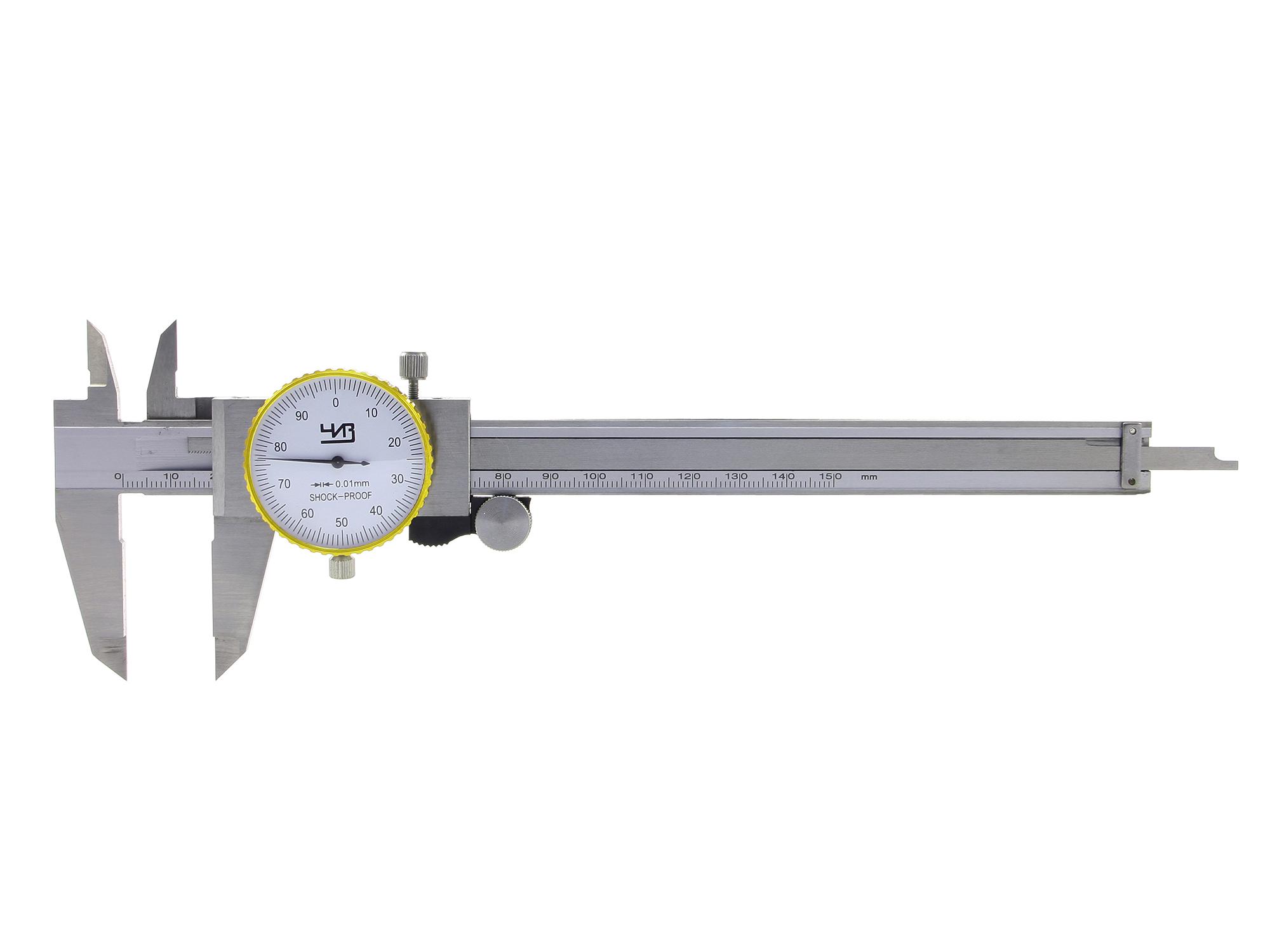

Стрелочные

Эта категория девайсов известна так же как циферблатные. По конструкции штангенциркуль похож на нониусный. Однако, вместо дополнительной шкалы используется механическая головка для замеров. Это подвижная рамка, объединенная с круглым циферблатом и стрелкой, привод которой обеспечивается шестеренкой. На поверхности штанги расположена небольшая рейка с зубьями, которая вращается по планке. Также на циферблате смещается стрелка, которая показывает пройденное расстояние.

Судя по отзывам, такая модель удобнее классического прибора. На ней нет необходимости высматривать совпадения штрихов на основной линейке и нониусе.

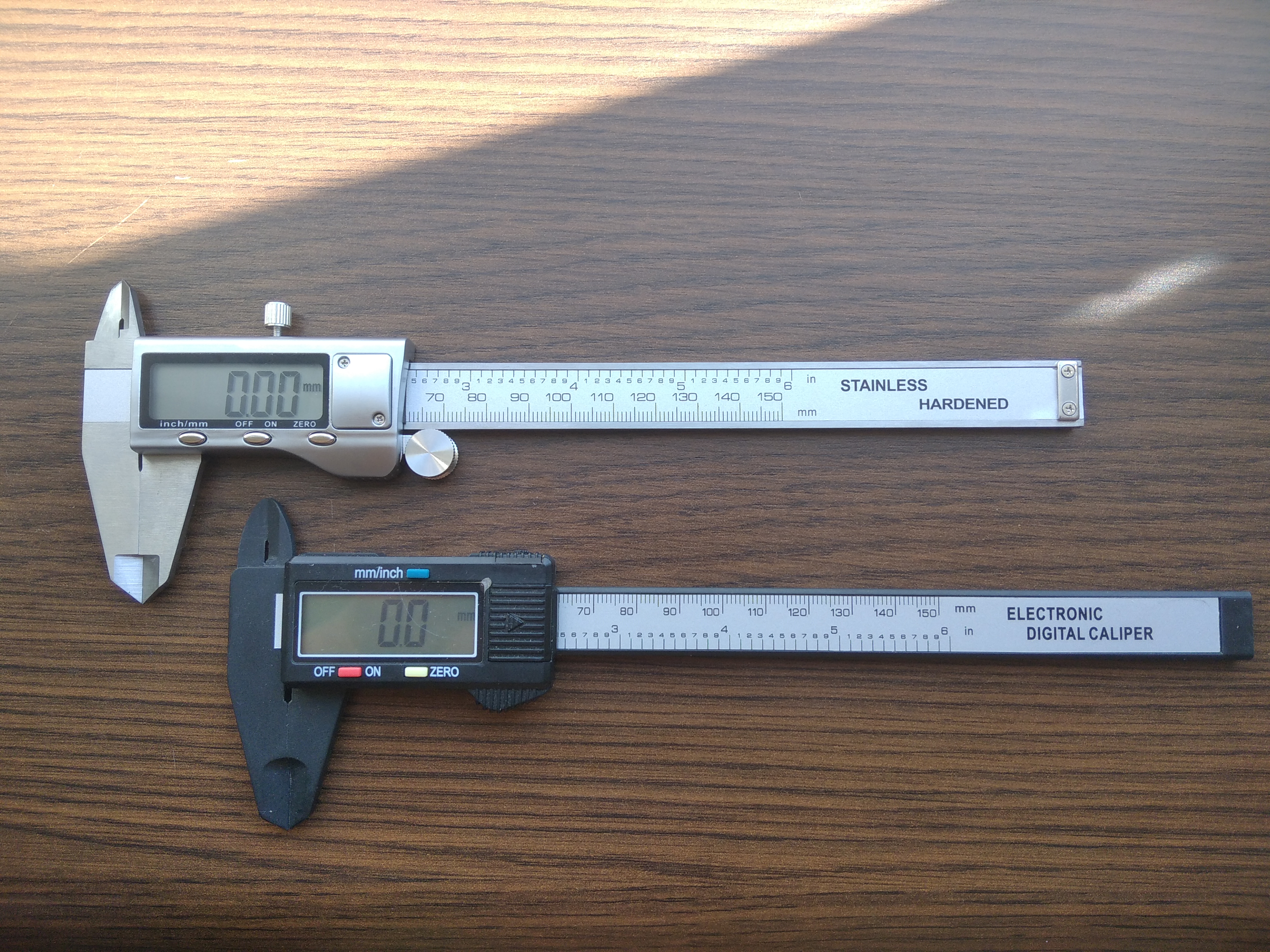

Цифровые

Такие устройства идентичного склада как у двух вышеописанных модификаций. Только вместо нониуса — электроголовка. Датчик замеряет, после этого результаты появляются на экране.

У каждого из приборов свои ключевые особенности в использовании. Их стоит принимать во внимание перед проведением замеров. Подробнее об этом — в таблице:

Конструкция штангенциркуля

Рассматривая, какие бывают модификации штангенциркуля, определимся с составляющими устройства:

• Длинная плоская планка со шкалой деления (длина, в среднем, от 120 до 4000 мм) обозначена в миллиметрах. На ней прикреплены две группы губок, используемых для измерения внутреннего и внешнего диаметров. В зависимости от комплектации инструмента, губки могут быть плоской или заостренной формы;
• фиксация замеров осуществляется шпинделем. Такая конструкция оптимальна, когда необходимо провести замеры, а после сделать дополнительные вычисления;
• предусмотрен глубиномер, который вычисляет высоту комплектующей или заготовки. Встречается не во всех приборах.

Измерители производятся из сплавов износостойких сталей, и усиливаются напайками из сплава твердых металлов. Это делается для того, чтобы устройство можно было использовать как разметочное, так как обычные губки достаточно быстро изнашиваются и производимые замеры получаются неточными.

В тему: Как выбрать набор инструментов для дома: 4 базовых предмета

Инструкция по использованию штангенциркуля

Перед проведением замеров устройство очищают от загрязнений и ставят губки в исходную позицию — где отметки на шкале соответствуют нулю. Чтобы произвести замеры диаметра или определить размер, необходимо:

1. За счет передвижения рамки развести металлические пластины в разные стороны.
2. Приставить прибор к детали, размер которой предстоит выяснить, и сдвинуть пластины таким образом, чтобы они плотно прилегали к стенкам комплектующей.
3. После необходимо обездвижить дополнительную рамку, подтянув стопорный винт.
4. Вынуть прибор из детали (или убрать запчасть, в зависимости от того, внешний или внутренний размер необходимо было выяснить). Затем считать то, что замеряно.

Если на измеряемом предмете можно рассмотреть шкалу на штангенциркуле, тогда проще считывать результаты без выполнения 3 и 4 пунктов.

Увлекательная статья: Сколько электроэнергии потребляет компьютер — как узнать: 3 способа

Считывание результатов

Разметки, нанесенные на планку, обозначены в миллиметрах. Чтобы определить диаметр детали, достаточно посмотреть значения, которые совпадают на подвижной и неподвижной шкале — это и будет измеряемый размер.

После правильной установки штангенциркуля и фиксации зажимных винтов, следует считать замеры, произведенные штангенциркулем.

Чтобы результаты замеров были точными, их считывают пошагово.

1. Вначале определяют количество целых мм. Для этого на разметки штанги ищут черту, которая по вертикали совпадает с расположением губки. Допустим, это 15 мм.
2. Потом вычисляют доли миллиметров. На шкале нониуса находят черту, которая пересекается с линией, определённой в первом шаге. После следует выяснить ее номер по порядку и умножить на деления, что на нониусной шкале. Такой показатель в большинстве устройств составляет 0,01 мм и указывается на штангеле. В нашем случае пусть это будет 0,23 мм.
3. Чтобы завершить замеры детали, необходимо сложить два полученных показателя: 15 и 0,23 мм. Таким образом размер детали составляет 15,23 мм.


Ошибки при измерениях

Если при использовании штангенциркуля игнорировать правила проведения замеров, есть вероятность того, что данные будут неточными.

Четыре часто встречающиеся ошибки в замерах:

1. Излишнее давление на рамку устройства, из-за чего металлические плашки изменяют расположение относительно основной разметки.
2. Установка пластин для произведения расчетов на фаски и округлые поверхности.
3. Перекосы при позиционировании и фиксации на устройстве детали.
4. Использование неверно откалиброванного девайса.

Первые три ошибки в измерениях допускаются из-за неопытности в работе со штангенциркулем. Последнюю ошибку можно предотвратить, откалибровав устройство.

Замерять штангенциркулем не составит труда, если придерживаться вышеописанных рекомендаций по использованию прибора. Для измерений диаметров или линейных размеров можно использовать только те штангенциркули, которые прошли проверку в метрологических службах и соответствуют принятым стандартам. Об этом свидетельствует значок «ГОСТ» на приборе.

Для использования не подходят приборы с деформацией. Иначе замеры будут изначально неверными. Проверить, точно ли измеряет прибор можно в домашних условиях. Для этого достаточно взять болт или гайку любого размера. Допустим, под рукой оказалась гайка калибром 30 мм. Ее нужно замерить штангенциркулем. Если также покажет 30 мм, он исправен.

Использование штангенциркуля для замеров — простой процесс, при котором важно понимать особенности прибора.

1. Во-первых, нужно измерять диаметр или расстояние между деталями только исправным прибором, прошедшим поверку.
2. Во-вторых, необходимо ровно располагать устройство и затягивать винты, чтобы зафиксировать детали девайса.
3. В завершении важно правильно считывать результаты.

Если на стрелочных и цифровых девайсах диаметр подсвечивается на табло или циферблате, нониусным прибором только замеряют. Готовых результатов он не выдает, придется считать самому.

В тему: Как выбрать набор инструментов для дома: 4 базовых предмета

Как правильно пользоваться штангенциркулем: советы и полезная информация

Как правильно пользоваться штангенциркулем

При проведении токарных и слесарных работ, в строительстве и автомеханике постоянно приходится сталкиваться с необходимостью измерений. Узнать размеры деталей можно при помощи штангенциркуля. Это универсальное измерительное устройство, используя которое можно быстро и максимально точно узнать все параметры детали. Измерение штангенциркулем не требует особых знаний и опыта, но должно проводиться в соответствии с рядом правил, иначе точность замеров будет невысокой, а это не лучшим образом скажется на качестве работы.

Конструкция штангенциркуля

Как измерять штангенциркулем правильно и быстро всегда знают те, кто много лет работает с инструментом. Новичкам или тем, кто нечасто сталкивается с измерениями, в первую очередь нужно знать, как устроен прибор и какие его виды бывают. Первые упоминания об измерительном устройстве, сходным с современным штангенциркулем, встречаются в источниках от XVI века. С того времени механизм неуклонно совершенствовался и сейчас его конструкция представлена несколькими основными деталями:

• Измерительная линейка. Основная часть устройство, называемая также штангой. С одной ее стороны шкала с разметкой шагом в 1 мм. Длина линейки в среднем 150 мм, но есть модели и с меньшим или большим показателем, используемые для измерения очень мелких или наоборот крупных заготовок;
• Измерительная рамка. Это подвижный элемент штангенциркуля, закрепляемый на штанге. Именно рамка позволяет проводить замеры. Внутри находится пружинка, а сверху винт, обеспечивающие зажим и отсутствие перекосов. На передней поверхности нанесена шкала (нониус) с шагом в 0,1 мм (в более точных моделях он составляет 0,05 мм). Нониус позволяет провести замеры с точностью до сотых миллиметра;
• Губки. Неподвижные – это часть штанги, они статичны, то есть всегда находятся в одном положении. Подвижные закреплены на рамке и двигаются вместе с ней. При сдвигании губки должны плотно соприкасаться друг с другом, а нулевые отметки нониуса и штанги совпадать. По функциональному назначению губки делятся на односторонние и двухсторонние. Односторонние штангенциркули применяются только для измерения детали с внешней стороны. Двусторонние позволяют провести замеры и внутри заготовки.
• Глубиномер. Конструктивная часть рамки, имеет вид выдвижной планки. Служит для измерения глубины канавок и отверстий.

Помимо классических нониусных штангенциркулей есть еще два популярных вида. Циферблатные от обычных отличаются наличием вместо нониуса циферблата, размеры показывает перемещающая по кругу стрелка. В цифровых моделях показания выводятся на экран, используются они там, где важна высокая точность определения величин.

Какие измерения можно выполнять с помощью штангенциркуля зависит от расположения губок, величины шкалы, типа прибора. Для бытовых нужд вполне достаточно механического инструмента, так как электронные стоят дорого. Их покупка оправдана, если пользоваться прибором придется часто или детали имеют слишком маленькие размеры и сложную конфигурацию.

Подготовка инструмента

В инструкции к штангенциркулю указано, что инструмент перед началом измерений всегда нужно проверять на точность. Неисправности часто выявляются у устройств с циферблатом, так как недопустимая погрешность в них может быть обусловлена падением или ударом об твердые предметы.

Чтобы убедиться в том, что штангенциркуль показывает точные значения, необходимо:

Рамка по штанге должна передвигаться плавно, без шатаний и перекосов. Если отмечается несовпадение губок или есть проблемы с нониусом, то необходимо ослабить прижимные винты и скорректировать положение подвижных элементов штангенциркуля.

Наружные измерения

Чтобы выяснить внешнюю ширину рассматриваемой детали необходимо губки развести и поместить между ними изделие. Затем губки нужно начать совмещать до тех пор, пока они плотно не прижмутся к детали, при этом они должны располагаться строго параллельно по отношению к ее поверхности.

Для облегчения снятия показаний нониусную рамку нужно зафиксировать стопорным винтом, после этого уже можно приступить к определению размеров. Ширина будет равняться тому делению на неподвижной части штангенциркуля, которое будет совпадать с риской соответствующей нулю на нониусе. Если это совпадение соответствует целому числу, то измерение ширины можно считать оконченным. В противном случае необходимо будет измерить десятые доли. В этой ситуации нужно придерживаться следующего алгоритма:

Например, если нулевая отметка находится между 22 и 23 значением, а штрихи совместились на значении 4, то значит, ширина деталей будет соответствовать 22,4 мм. Пользуясь этим алгоритмом, можно без труда узнать наружные размеры любой заготовки. Как правильно измерять штангенциркулем внутренние параметры, описано ниже.

Важно! Если деталь твердая, то губки нужно прижимать как можно плотнее, но если она изготовлена из мягкого материала, то нажим не должен деформировать изделие, иначе показания будут неверными.

Внутренние измерения

Чтобы измерить внутренний диаметр гайки, кольца, болта и прочих сквозных деталей необходимо будет задействовать верхние губки, то есть для этих замеров подойдут только двухсторонние штангенциркули. Алгоритм выполнения работы:

При использовании циферблатного штангенциркуля целое значение смотрится на штанге, десятые и сотые доли измерений показывает движущаяся по циферблату стрелка. Использование стрелочного инструмента проще, так как самому ничего вычислять не надо.

Определение глубины

Для измерения глубины деталей потребуется штангенциркуль с глубиномером. Это тонкая планка, выдвигаемая при перемещении рамки с нониусом. Глубиномеры по ширине тонкие, поэтому они с легкостью входят в отверстие самых маленьких заготовок.

Для измерения глубины деталь нужно расположить так, чтобы снизу у нее находилась твердая опора. Глубиномер опускается до упора и фиксируется зажимным винтом. Измерения после этого проводятся по тем же принципам, что и подсчет диаметра и высоты заготовки.

Применение электронных устройств

Электронные штангенциркули выдают измерения с максимальной точностью. Но с этими устройствами необходимо обращаться предельно аккуратно, иначе точность их настроек исказится. Необходимо следить, чтобы на поверхность инструмента не попала вода и иные жидкости, так как влага может привести к замыканию электронных элементов.

Электронные устройства не подходят для измерения величин предметов, работающих от электропитания. Электричество сбивает табло и выводимые на него показания могут быть неверными.

Электронный измерительный прибор в основном работает от батареек. Иногда заметно колебание показателей, это может указывать на то, что батарейка садится и соответственно требуется ее замена. Прибор включается нажатием на кнопку ON, после операции значения сбрасываются.

Критерии выбора

Измерительный инструмент в зависимости от конструктивных особенностей делятся на несколько основных видов:

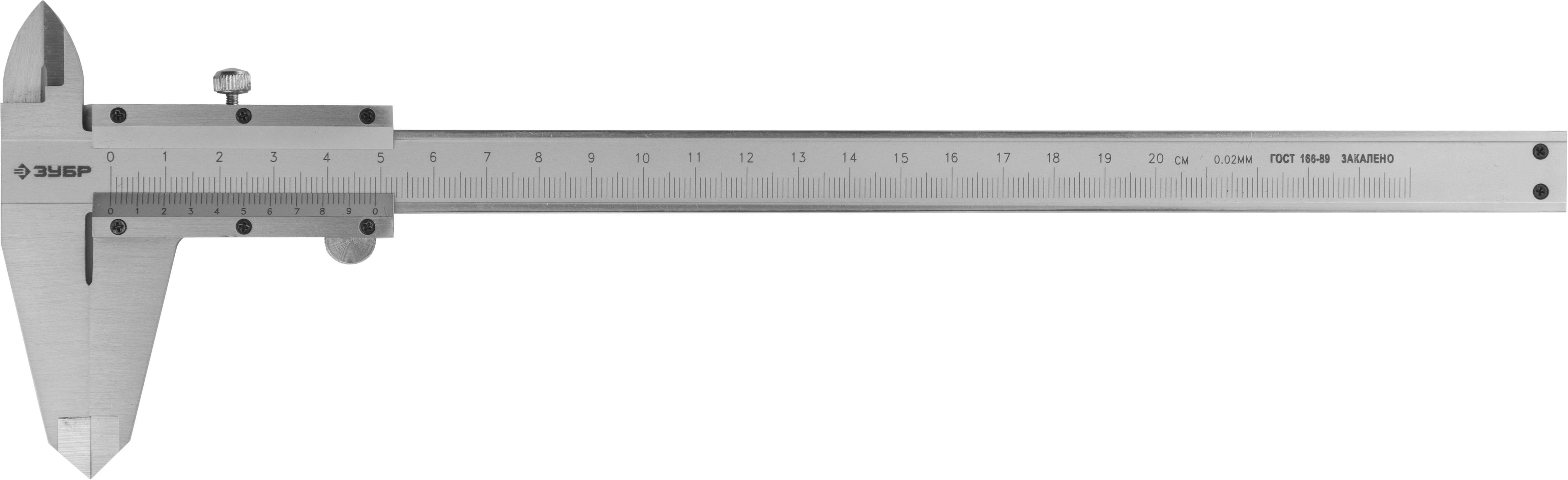

• ШЦ-I – устройство с губками с двух сторон и глубиномером;
• ШЦК – инструмент с круговой шкалой;
• ШЦТ-I – измеритель с односторонними губками;

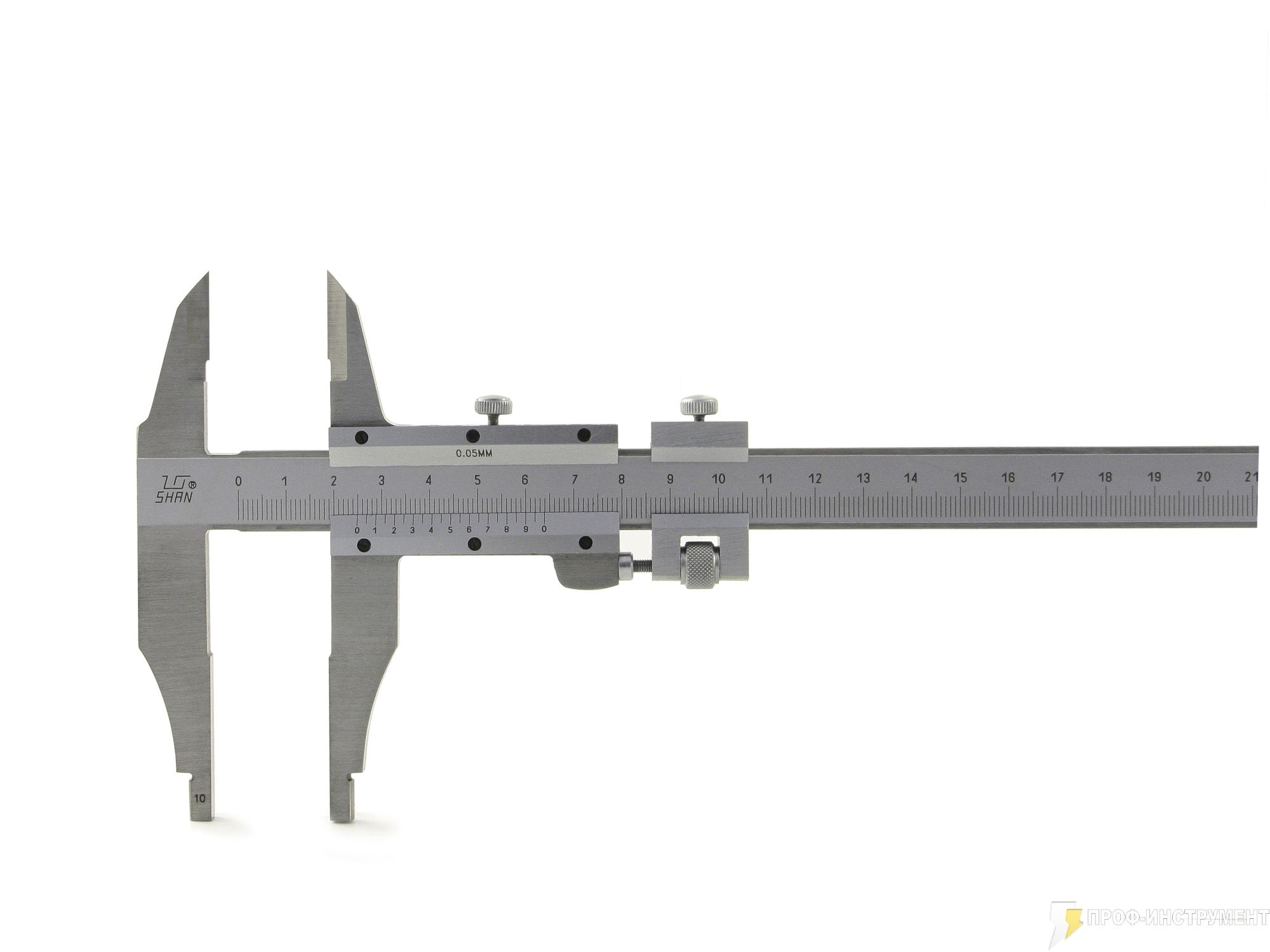

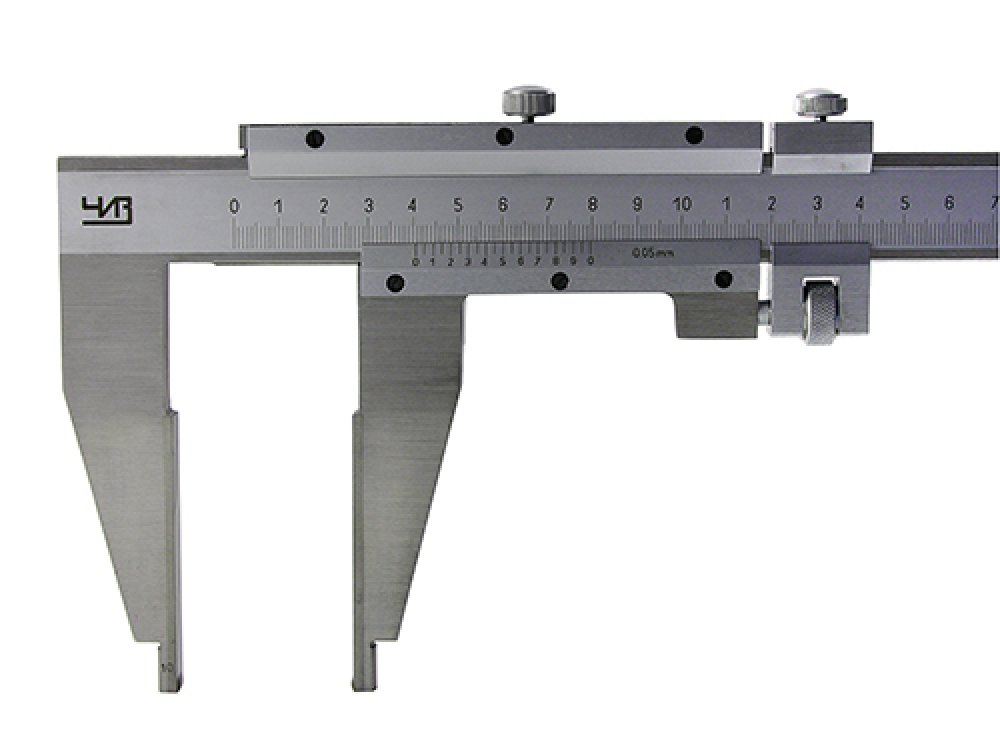

• ШЦ-II – помимо двухсторонних губок оснащен микрометрической рамкой;
• ШЦ-III – устройство с губками с одной стороны, используется для определения величин больших деталей;
• ШЦЦ – измерительный прибор электронного вида.

Штангенциркули изготавливают из специальной инструментальной стали. Она устойчива к износу, не деформируется и не подвергается коррозии при хранении прибора. Быстрое появление коррозионных изменений указывает на то, что сталь производителем использовалась низкокачественная.

В инструменте нужно учитывать длину шкалы (стандартные модели от 125 мм до 4000 мм), форму и количество губок. Допустимая погрешность указывается на приборе. В механических устройствах она обычно 0,1 мм, в электронных может быть 0,01 мм.

Хранят измерительное устройство в сухом месте, особенно строго это требование следует соблюдать при эксплуатации электронных моделей. Необходимо соблюдать и температурный режим, показатели температуры в месте хранения не должны быть ниже +5 градусов.

После использования инструмента с него нужно удалить всю грязь и пыль (проще это делать продувочным пистолетом) и протереть поверхности сухой ветошью. Подвижные элементы смазывают моторным маслом. Хранить измерительные приборы желательно в деревянном или пластиковом кейсе.

Как правильно пользоваться штангенциркулем | Строительный портал

Для того, чтобы провести сверхточные измерения используется прибор в виде штангенциркуля. Различают несколько разновидностей данного прибора. Об их характеристике и об особенностях применения штангенциркуля, поговорим далее.

Оглавление:

1. Как пользоваться штангенциркулем: особенности и характеристика прибора
2. Устройство и измерение штангенциркулем
3. Как измерять штангенциркулем: общие рекомендации
4. Как правильно пользоваться штангенциркулем

Как пользоваться штангенциркулем: особенности и характеристика прибора

Штангенциркуль отличается универсальным применением, так как данный прибор способен с высокой точностью измерить внутренние и внешние линейные размеры. Из-за своей простоты и легкости применения данный инструмент довольно распространен в бытовом использовании. Кроме того, скорость измерения с помощью штангенциркуля также находится на высоком уровне.

Именно конструктивные особенности данного инструмента являются ключевыми в определении его названия. Основными составляющими штангенциркуля является измерительная шкала и дополнительный элемент в виде нониуса. С его помощью удается отсчитать доли деления. У некоторых моделей штангенциркулей имеется возможность измерения деталей вплоть до сотых тысячных миллиметров.

В составе обычного штангенциркуля присутствуют элементы в виде:

• штанг и подвижных частиц;
• измерительной шкалы;
• губки, с помощью которой проводятся внутренние измерения;
• губки, которая позволяет проводить внешние измерения;
• глубинометрической линейки;
• нониуса;
• зажимного механизма.

В соотношении с принципом работы, штангенциркули бывают нескольких видов. В составе нониусного механизма содержится стандартный нониус. Для того, чтобы упростить процесс измерения и легко снимать показания, нониус заменяет циферблатный механизм. На цифровом жидкокристаллическом дисплее высвечиваются показатели более усовершенствованных моделей штангенциркулей.

Каждая модель штангенциркуля отличается наличием определенной маркировки, которая в свою очередь определяет функциональные возможности механизма. Предлагаем ознакомиться с основными разновидностями штангенциркулей:

• шц-1 — инструмент на котором с двух сторон расположены губки, которые позволяют проводить измерения как внутреннего, так и наружного и глубинного характера;
• шцк — на данном приборе также имеется круговая шкала, для считывания данных показаний следует смотреть на стрелку, соединенную со штангой, данный механизм более удобен и прост в работе, а его конструкция повышает скорость считывания измерений;
• шцт-1 — на данном инструменте губки расположены в одностороннем порядке, однако, замеры выполняются как внутри, так и снаружи приборов;
• шцц — этот прибор отличается наличием цифровой индикации.

Устройство и измерение штангенциркулем

Благодаря тому, что несколько составляющих штангенциркуля соединены между собой, механизм отличается высокой точностью в измерении. Сфера использования данного инструмента довольно широкая, в некоторых отраслях промышленности, он является незаменимым помощников в проведении точнейших подсчетов.

При помощи данного механизма удается получить линейные размеры любого предмета, причем снятые как с его внешней, так и с внутренней сторон. Точность штангенциркуля находится на высочайшем уровне, а погрешность штангенциркуля равна нулю.

Основная функция данного инструмента — выполнение измерительных работ по измерению длины, глубины или диаметра определенных предметов. Основная составляющая механизма — линейка, выполняющая роль штанги, чаще всего размер линейки ровняется 15-ти см. С помощью линейки определяется максимальное значение, измеряемое прибором.

На конечном участке линейки располагаются детали в виде губок, такие же детали располагаются и на подвижной раме, которая движется в соотношении с линейкой. Различают два варианта губок: внутренние и внешние. С помощью первых удается измерить геометрическую внутреннюю длину, а вторые помогают измерить предмет снаружи. Для повышения точности снятия мерок, на раме имеется специальный винт, позволяющий фиксировать результаты замеров.

Основная линейка показывает предварительные результаты, а для того, чтобы получить более точные замеры используется нониус. Данный элемент отличается наличием десяти делений, каждое из которых занимает 0,19 см. В данном случае, описан нониус стандартного механизма, в некоторых более усовершенствованных моделях данное значение изменяется в большую или меньшую сторону. Кроме того, для определения глубины предмета используется элемент в виде хвостика, выдвигаемого при необходимости.

В соотношении с основными составляющими прибора, штангенциркуль бывает трех видов и восьми подвидов. В соотношении с типами шкалы по которой снимаются мерки, штангенциркули подразделяются на:

• штангенциркуль цифровой — имеющий специальный дисплей;
• циферблатный механизм;
• устройство в основе которого лежит нониус.

В зависимости от размеров штангенциркуля, он бывает восьми подвидов. В соотношении с конструктивными особенностями линеек и дополнительных функций, штангенциркули могут быть большими, средними и маленькими. Кроме того, данные инструменты изготавливают не только из металла, но и из пластика, дерева, твердосплавных материалов.

Электронный штангенциркуль отличается наличием функции самоизмерения, достаточно зафиксировать прибор в нужном положении, и на дисплее появятся значения измерений. Разметочный штангенциркуль позволяет не только измерить предметы, но и произвести на них разметку, согласно ранее предъявленным требованиям. Они незаменимы в моделировании, машино- и авиастроительной промышленности.

Как измерять штангенциркулем: общие рекомендации

Первый этап работы с данным инструментом основывается на фиксации детали в нужном положении. Для этого, изначально необходимо провести проверку инструмента, свести губки на ноль и осмотреть точность их соединения. Между губками не должно быть просвета.

Далее приступайте к работе по измерению определенной детали. Если вы правша, то поместите инструмент в правую руку, а предмет, который подвергается измерению — в левую. Для того, чтобы измерить наружный размер детали, достаточно развести внешние губы прибора и поместить между ними измеряемую деталь. Губки должны плотно соприкасаться с деталью. Учтите, что сдавливать слишком мягкую деталь не нужно, так как результаты измерений будут неточными.

Для контроля усилий измерения, губки сдавливаются в соотношении с предметом. При слишком высоком соскальзывании губок существует риск их пережатия.

Для перемещения рамки лучше всего использовать большой палец на той руке, которой удерживается прибор. Для начала, следует проверить отношение инструмента и прибора, губки располагаются на одинаковом расстоянии от каждого края детали, перекосы должны отсутствовать.

Далее следует процесс фиксации винта, который способен сохранить результаты измерений. Учтите, что винт вкручивается с помощью указательного и большого пальца, а остальная часть руки удерживает прибор в таком же положении. После фиксации значений деталь откладывается в сторону и производится снятие результатов измерений.

Этот этап является вторым в работе со штангенциркулем, но не менее важным чем первый. Ведь неточности снятия измерений, в некоторых случаях приводят к большим неприятностям.

Для считывания показаний установите инструмент прямо перед глазами. Для начала, запишите на листе бумаги основные показания на шкале. Для этого обратить внимание следует на основную штангу, которая приближенная к нулевому значению. Значение данного штриха умножается на 0,1 или другое число, указанное в техническому документу к прибору. Далее результаты суммируются между собой и получается результат измерения детали или какого-то предмета.

По завершению работы со штангенциркулем следует обезжирить инструмент, раздвинуть губки, ослабить их зажим и установить в чехол. При длительном хранении инструмента и его нечастом использовании, следует обработать его с помощью антикоррозийного раствора.

Как правильно пользоваться штангенциркулем

С помощью штангенциркуля удается определить внутренний и внешний размер предмета, а также его глубину, при необходимости. Для того, чтобы определить наружные размеры прибора используются широкие нижние дополнительные губки. Кроме того, с помощью данных губок также выполняется нанесение разметки на детали, так как они имеют заостренную форму.

Для того, чтобы определить глубину изделия используется специальный элемент, расположенный на инструменте. Независимо от вида штангенциркуля, процесс измерения любым из приборов является одинаковым, единственное отличие состоит в снятии мерок.

Поэтому, предлагаем ознакомиться с рекомендациями об особенностях работы с различными штангенциркулями. Изначально следует произвести измерения. Перед началом работы, инструмент очищается от пыли или смазочного материала и проверяется на точность. Для этого, следует сопоставить губки прибора между собой и определиться в отсутствии между ними просвета. Кроме того, десятый нониусный штрих должен совпасть с 19-тым штрихом рабочей поверхности, только после этого, начинают работу.

Для проверки штангенциркуля стрелочного или цифрового типа, также потребуется совместить их губки между собой. Стрелка на цифровом приборе должна остановиться на нуле. Дисплей электронного штангенциркуля также должен показывать ноль.

В работе следует проявлять особую осторожность, так как губки отличаются наличием острых краев, существует риск пораниться, при неправильном обращении с прибором.

Существует три варианта измерений с помощью штангенциркуля:

1. Наружные параметры предмета.

Для измерения внешних параметров детали, достаточно установить ее между двумя губками. Рекомендуется удерживать прибор в правой руке, а деталь в левой. После установки губок по краям от детали, они прижимаются к ней. Для фиксации результатов используется специальный винт, который закручивается двумя пальцами. Перед тем как вытащить предмет из прибора, убедитесь в том, что деталь расположена правильно по отношению к прибору, а перекосы отсутствуют. Кроме того, правильность расположения детали констатируется тем, что вытаскивая ее из штангенциркуля, она легко проходит между губками, контактируя с ними.

2. Внутренние параметры детали.

Для того, чтобы измерить деталь внутри, используют губки, имеющие острые края. Они располагаются внутри детали, далее следует их развести. При этом, губки должны плотно соприкасаться со стенками детали. После фиксации результатов деталь извлекается и производится снятие мерок.

3. Как определить глубину детали.

Для того, чтобы измерить деталь в соотношении с ее глубиной, следует установить во внутрь предмета специальный элемент штангенциркуля, который называется глубиномером. Далее, губки раздвигаются до того положения, пока глубиномер не начинает упираться в поверхности. Дальнейшие действия связаны со считыванием результатом измерений.

Дальнейшие действия связаны со считыванием показаний. Наиболее сложными на данном этапе являются штангенциркули с нониусными элементами измерения. Для определения показаний на данном инструменте установите его непосредственно перед собой. Учтите, что расположение прибора сбоку от глаз, приведет к неточности в измерениях.

Независимо от типа измерений: внешнего внутреннего или глубинного, размеры считываются в одном и том же порядке. На поверхности шкалы имеется участок в виде небольшого скоса. В данном случае, с его помощью удается сопоставить нониус и основную шкалу. В зависимости от расположения данных элементов штангенциркуля определяется размер детали.

Для начала, следует записать показатели в миллиметрах. Затем следует определить количество долей и умножить их на значение каждой доли. Полученное значение будет результатом как внутреннего, так и внешнего или глубинного измерения детали.

Если в процессе работы использовался стрелочный штангенциркуль, то для того, чтобы считать с него показатели, следует осмотреть шкалу прибора, определить показатели на ней и умножить полученное число на интервал между обозначениями, указанный в технических параметрах прибора.

Цифровые устройства отображают показатели непосредственно на дисплее в любом удобном формате. После завершения работы для очищения штангенциркуля используется наждачная бумага, а для протирки измерительных поверхностей, используйте ветошь. Для хранения прибора используйте специальный футляр.

Как пользоваться штангенциркулем видео:

Штангенциркуль — это… Что такое Штангенциркуль?

Штангенци́ркуль (от нем. Stangenzirkel) — универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий.

Штангенциркуль — один из самых распространенных инструментов измерения благодаря простой конструкции, удобству в обращении и быстроте в работе^[1].

Устройство

Штангенциркуль, как и другие штангенинструменты (штангенрейсмас, штангенглубиномер), имеет измерительную штангу (отсюда и название этой группы) с основной шкалой и нониус — вспомогательную шкалу для отсчёта долей делений. Точность его измерения — десятые/сотые (у разных видов) доли миллиметра.

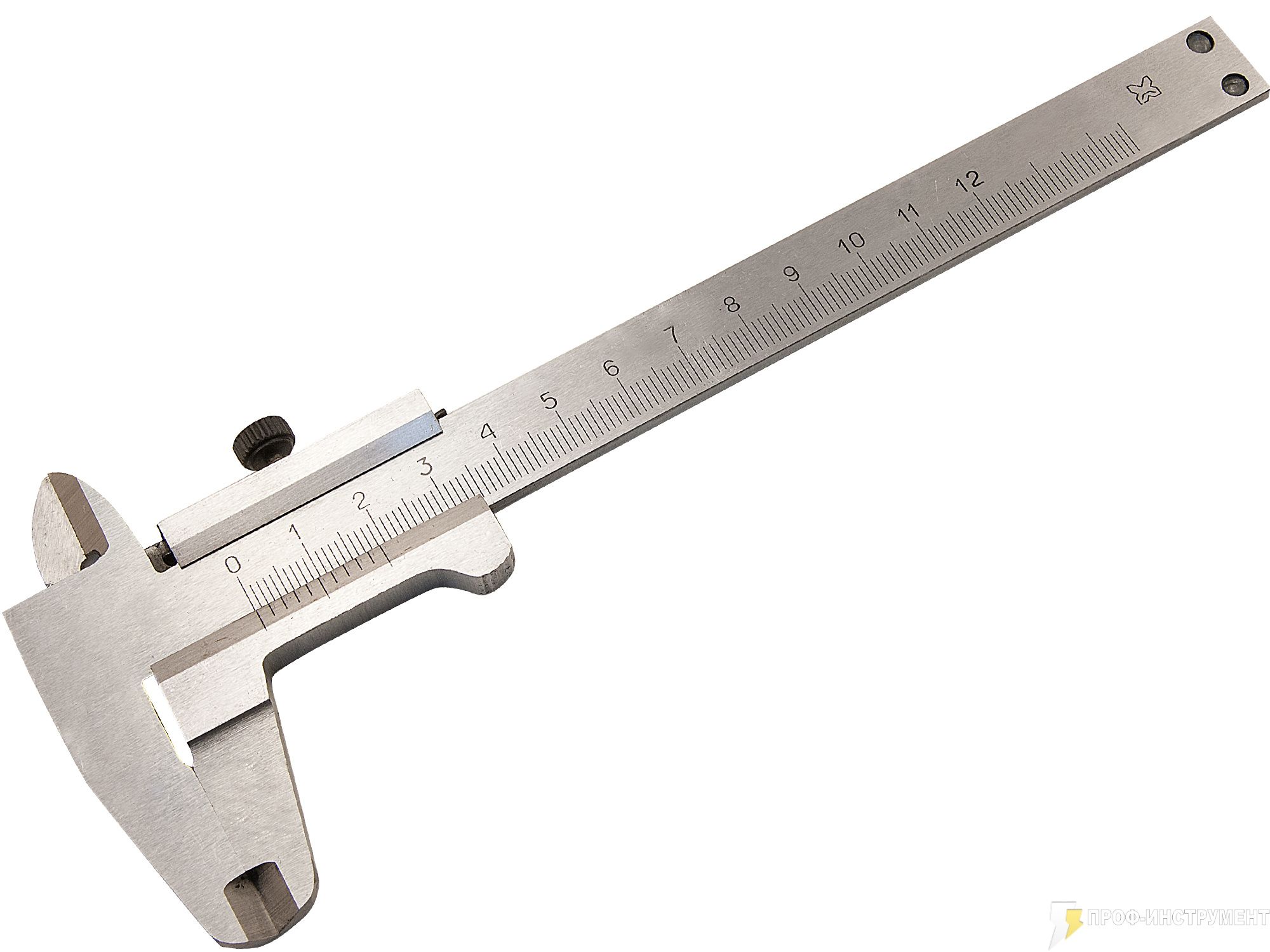

На примере штангенциркуля ШЦ-I:

1. штанга;
2. подвижная рамка;
3. шкала штанги;
4. губки для внутренних измерений;
5. губки для наружных измерений;
6. линейка глубиномера;
7. нониус;
8. винт для зажима рамки.

Снятие показаний

Измерения штангенциркулем Циферблатный штангенциркуль Цифровой штангенциркуль

По способу снятия показаний штангенциркули делятся на:

• нониусные,
• циферблатные — оснащены циферблатом для удобства и быстроты снятия показаний,
• цифровые — с цифровой индикацией для безошибочного считывания.

Порядок отсчёта показаний штангенциркуля по шкалам штанги и нониуса:

• считают число целых миллиметров, для этого находят на шкале штанги штрих, ближайший слева к нулевому штриху нониуса, и запоминают его числовое значение;
• считают доли миллиметра, для этого на шкале нониуса находят штрих, ближайший к нулевому делению и совпадающий со штрихом шкалы штанги, и умножают его порядковый номер на цену деления (0,1 мм) нониуса.
• подсчитывают полную величину показания штангенциркуля, для этого складывают число целых миллиметров и долей миллиметра.

Виды штангенциркулей

Штангенциркули по ГОСТ 166-89:

• ШЦ-I — штангенциркуль с двусторонним расположением губок для измерения наружных и внутренних размеров и с линейкой для измерения глубин.
• ШЦ-IC — (штангенциркуль со стрелочным отсчётом) для отсчёта показаний вместо нониуса имеет отсчётную стрелочную головку. В выемке штанги размещена рейка, с которой сцеплена шестерёнка головки, поэтому показания штангенциркуля, отвечающие положению губок, читают на круговой шкале головки по положению стрелки. Это значительно проще, быстрее и менее утомительно для исполнителя, чем чтение отсчёта по нониусу;
• ШЦТ-I — с односторонним расположением губок, оснащённых твёрдым сплавом для измерения наружных размеров и глубин в условиях повышенного абразивного изнашивания.
• ШЦ-II — с двусторонним расположением губок для измерения наружных и внутренних размеров и для разметки. Для облегчения последней оснащён рамкой микрометрической подачи.
• ШЦ-III — с односторонним расположением губок для измерения наружных и внутренних размеров.
• ШЦЦ — с цифровой индикацией (электронный).

Уход

В условиях активной работы со штангенциркулем рекомендуется протирать его салфеткой, смоченной в водно-щелочном растворе, затем вытирать насухо, а по окончании работ — укладывать в чехол. Не желательно допускать при эксплуатации грубых ударов или падения инструмента во избежание изгибов штанги, а также царапин на измерительных поверхностях или их трения об измеряемую деталь.

Порядок поверки штангенциркулей определен ГОСТ 8.113-85^[2].

Интересные факты

• В немецком языке штангенциркулем (Stangenzirkel) называется циркуль для начертания окружностей и дуг больших радиусов. По-немецки штангенциркуль называется Messschieber или Schieblehre — соответственно, «раздвижной измеритель» или «раздвижная линейка».
• Разновидность штангенциркуля, оснащённая глубиномером на профессиональном сленге называется «Колумбус» или «Колумбик». Это название произошло от «Columbus» — производителя измерительного инструмента, такой штангенциркуль массово поставлялся в СССР под этой маркой.
• В авиационной промышленности такие штангенциркули назывались «Маузер», по причине того что штангенциркули повышенного качества поставлялись в СССР фирмой «Маузер».

Примечания

См. также

Штангенциркуль -устройство, как пользоваться инструментом, фото

Щтангенциркуль – один из самых распространенных измерительных инструментов. Практически ни одна серьезная деталь из металла не изготавливается без использования этого инструмента. Появившись в конце 17 века, и дойдя до наших дней, он не так уж сильно изменился, разве что стал более точным.

Очевидно каждый, начиная с 1 класса школы, знает, что циркуль — это инструмент, при помощи которого легко чертить окружности и проводить измерения путем переноса расстояния между двумя точками на линейку. Такие же циркули, только из высококачественного металла с закаленными рабочими поверхностями (концами ножек) используются в слесарном деле для осуществления тех же операций, только на материалах, которые радикально тверже бумаги.

Эти приборы не имеют шкалы, а расстояния откладываются на линейке. Очевидно, что для нанесения многократной однотипной и одноразмерной разметки ничего другого и не надо. Отложил один размер, зафиксировал взаиморасположение ножек фиксирующим винтом, накернил центры размечаемых окружностей и размечай до полного истирания концов инструмента. Далее можно произвести заточку, перевыставить размер и продолжать работу.

Однако для подобных работ, но с часто меняющимися размерами нужен более технологичный инструмент. И он, конечно же, появился и очевидно имел приблизительно такой вид.

К одной из ножек циркуля приделали штангу и нанесли на нее разметку. Отпала процедура откладывания размера на линейке. К циркулю добавили штангу и к названию – тоже. Циркуль превратился в штангенциркуль. Также он известен под наименованием кронциркуль (крон – венец). И, правда: коронованный циркуль. Судя по своему месту в линейке измерительных инструментов, он – король.

Основные функции обычного штангенциркуля – измерить наружный или внутренний размер детали. Зачастую к этим параметрам добавляется функция измерения глубины.

Известно простонародное название этого инструмента – штангель, образовавшееся путем выбрасывания из слова самой труднопроизносимой части букв (штангеНЦИРКУль). Именно так между собой называют его слесаря и рабочие других профессий, связанных с использованием штангенциркуля. Но если вы услышите, что к этой профессиональной сленговой аббревиатуре кто-то добавляет слово циркуль, в итоге получая штангель циркуль – не просите показать его документ об образовании – это в любом случае липа.

Какие бывают штангенциркули, их устройство и фото

Прежде всего, нужно сказать, что еще с советских времен существует классификация штангенциркулей, насчитывающая 10 основных наименований, не считая специальных инструментов, о которых мы вспомним ниже. Конечно, нет смысла все их перечислять (кто захочет, найдет эту информацию в интернете). Мы рассмотрим только основные варианты исполнения этого инструмента.

На этой фото и фото современного штангеля, размещенных выше, изображен ШЦ-І, инструмент с двусторонними губками, одними – для измерения наружных размеров (5), вторыми – для внутренних (4), имеющий дополнительную штангу глубиномера (6), расположенную в пазу основной штанги.

По штанге (1) с основной шкалой измерений (3) передвигается подвижная рамка (2) со шкалой нониуса (7). Рамка фиксируется прижимным винтом (8).

Из всей номенклатурной линейки штангенциркулей нам еще будет интересен разметочный штангель ШЦР и ШЦТ-І, имеющий твердосплавные напайки концов губок – для разметки деталей из твердых металлов.

Изменения касаются больше частностей исполнения штангенциркулей. Они могут несколько отличаться друг от друга конструктивно (односторонние и двухсторонние губки, наличие или отсутствие рамки микрометрической подачи (8), исполнением из различных материалов т. п.)

И все же для рядового пользователя принципиальными будут отличия инструментов с обозначениями ШЦК – с круговой измерительной шкалой и ШЦЦ – с цифровой электронной шкалой.

Как пользоваться штангенциркулем, точность инструмента

Измерения с точностью до 1 мм интуитивно понятны абсолютно всем и в особых разъяснениях абсолютно не нуждаются. Передвигая подвижную рамку вдоль штанги, зажимая (не сильно) губками деталь, мы отслеживаем на цифровой шкале штанги размер. Все хорошо, когда риска с «0» нониуса четко совпадает с любой из рисок основной шкалы. Это значит, что деталь имеет размер в целых миллиметрах. Но если риски шкалы и нониуса не совпадают, то большинство людей применит термин «больше» или «меньше». К примеру: чуть больше 30 мм для обывателя будет означать размер от 30 до 31 мм. Но пользование нониусом настолько просто, что имея штангенциркуль, продолжать пользоваться подобными величинами – моветон.

Шкала нониуса разбита таким образом, что наиболее точное совпадение ее риски с риской основной шкалы покажет точное значение после запятой в дробном значении размера детали.

Нужно учитывать класс точности инструмента, он обязательно пишется – чаще прямо на нониусе – чему равно одно его деление. Большинство самых распространенных штангенциркулей обладает способностью определять размер с точностью до 1/10 миллиметра, но есть приборы и до 2/100, на них написано 0,02. На принцип пользования нониусом это не влияет.

Кроме умения пользоваться нониусом, важно так же правильно пользоваться штангенциркулем во время проведения измерений, о чем детально рассказывается в следующем видео.

Штангенциркули с круглой цифровой шкалой не требуют совпадения рисок, они прямо показывают на значение. Здесь важно учитывать значение деления, которое указывается на циферблате.

Для этого штангеля оно составляет 0,02 мм. К плюсам такого исполнения инструмента можно отнести возможность тарирования (физической установки на «0» шкалы циферблата) при сведенных губках с фиксацией зажимным винтом – здесь он снизу циферблата. К явным же недостаткам – исключительную аккуратность в обращении. Слишком велик риск повреждения инструмента при разбивании стекла циферблата. А ведь особую бережность в обращении со штангенциркулем при проведении слесарных, токарных или фрезерных работ обеспечить практически невозможно, поэтому ШЦК все чаще снимается с производства ввиду малого спроса, хотя в домашних условиях, при бережном отношении он может многие годы служить верой и правдой.

Хотя очень недорогие (от 5,5 $) за штуку углепластиковые циферблатные штангеля все же пока удерживают этот тип инструмента на плаву.

Еще одним фактором, влияющим на уход с рынка ШЦК, стало наличие недорогих и менее прихотливых в эксплуатации ШЦЦ – цифровых или дигитальных (от digital – цифровой) штангенциркулей, в основном китайского производства.

Несколько слов о кнопках на цифровом штангенциркуле. Зеленая вверху – переключатель значений «миллиметры – дюймы». Ремарка: наличие на основной шкале (а также на подвижной рамке) верхней разметки позволяет производить измерения в дюймах, что в общем-то для нас не так уж и актуально. Левая красная кнопка снизу включает и выключает прибор. А вот правая, на наш взгляд, самая интересная кнопка, позволяющая обнулить значение в любом положении губок. Эта функция очень полезна при контроле размера большого числа однотипных деталей, когда номинальный размер выставляется изначально, фиксируется желтой кнопкой, а при замерах мы видим отклонения от него, причем в обе стороны.

Кстати, взаимная проверка точности всех перечисленных типов штангелей, в т.ч. и с разным классом точности измерений, показывает, что даже старые советские инструменты, при условии не убийственных условий эксплуатации, вполне справляются со своей задачей. Важно помнить: наиболее точным значением для наружных размеров будет наименьшее, а для внутренних – наибольшее. Все дело в том, что крайне сложно абсолютно точно позиционировать инструмент при замерах, а искажения дают именно эти неточности. И еще одно: винт фиксации подвижной рамки нужно держать в слегка поджатом состоянии, что предотвратит слишком большой ее люфт на основной штанге. И подводить к детали ее нужно без чрезмерных усилий, которые вынудят этот самый люфт конвертировать в искажение замера.

Разновидности специальных штангенциркулей — фото

Очень часто на основе этого инструмента выпускают специальные измерительные приборы узкого спектра действия (для замера диаметров внутренних и наружных канавок), как заводского изготовления, так и цехового, а иногда и для выполнения одной единственной операции, но очень многократно (для замера расстояния отверстия заданного диаметра от края детали) т.п.

Есть приборы, производящие одновременно несколько замеров.

И совсем уж специальные, как штангенциркуль для замера геометрических параметров сварных швов соединений разной толщины.

Существуют в природе такие инструменты, как штангенглубиномеры.

А вот более точные измерения проводятся приборами под названием микрометр (до 1/1000), но дома вряд ли он пригодится.

Также следует помнить, что для инструментов, которые используются на производстве, где необходима высокая точность прибора, рекомендуется делать поверку в специальных учреждениях.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

18. Измерение размеров деталей с помощью штангенциркуля

18. Измерение размеров деталей с помощью штангенциркуля

18. Измерение размеров деталей с помощью штангенциркуля

При изготовлении деталей из тонколистового металла и проволоки вы пользовались простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рис. 62 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью-0,1 мм. Он состоит из штанги 1 с неподвижными губками — верхней 2 и нижней 9. На штанге имеется шкала с миллиметровыми делениями. По штанге перемещается подвижная рамка 4 с верхней 3 и нижней 8 губками, которая может быть закреплена в нужном положении зажимным винтом 5. К подвижной рамке прикреплен глубиномер 6.

Верхние губки служат для измерения внутренних размеров (например, диаметров отверстий), нижние — для измерения наружных размеров. Глубиномером измеряют глубину пазов и отверстий.

Каким же образом удается измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7 (рис. 62). Длина нониуса 19 мм, поделен он на 10 равных частей, следовательно, цена каждого деления 1,9 мм.

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 63), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы. Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 — 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм.

измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размеров: а — 0,4 мм; б — 6,9 мм; в — 34,3 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра, по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 64).

Помните, что штангенциркуль — это точный и дорогостоящий инструмент, требующий бережного обращения.

На предприятиях штангенциркуль является одним из основных инструментов у рабочих различных специальностей и у контролеров станочных и слесарных работ. Контролеры должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приемки деталей и т. д.

Правила обращения со штангенциркулем

1. Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль. Нельзя очищать инструмент шлифовальной шкуркой или ножом.

2. Нельзя класть инструмент на нагревательные приборы.

3.  Измерять можно только чистые детали без задиров, заусенцев, царапин. Руки также должны быть чистыми и сухими.

4.  Губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность.

5.  Не допускайте перекоса губок штангенциркуля. Фиксируйте их положение зажимным винтом.

6.  При чтении показаний на измерительных шкалах держите штангенциркуль прямо перед глазами.



Практическая работа

Измерение размеров деталей штангенциркулем

1.  Выполните в рабочей тетради эскиз ступенчатого валика, изображенного на рис. 65.

2. Измерьте каждый размер три раза и запишите результаты в таблицу:

Название изделия	Количество деталей	Название деталей	Форма деталей	Габаритные размеры деталей	Материал



Найдите среднее арифметическое трех замеров.

3. Проставьте найденные размеры на эскизе.



Новые понятие:  Штангенциркуль, штанга, подвижная рамка, глубиномер, нониус, контролер станочных и слесарных работ.



Вопросы и задания.

1. Из  каких основных частей состоит штангенциркуль?

2.  Сколько измерительных шкал имеет штангенциркуль?

3. Какие измерения можно выполнять с помощью штангенциркуля?

4. Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой?

5. Перечислите правила обращения со штангенциркулем.

6. Как по штангенциркулю производят отсчет целых и десятых долей миллиметра?

7. Какая особенность нониуса позво­ляет проводить измерения с точностью до 0,1 мм?

Сайт управляется системой uCoz

≡ Как пользоваться штангенциркулем ᐈ Примеры! Что такое штангенциркуль — «Inger»

Прочитано раз: 3 125

В предыдущей статье мы рассказали о история линейки, которые используют для оцифровки чертежей. Теперь, мы хотим поделиться с вами о том, что такое штангенциркуль и как им правильно пользоваться.

Что такое штангенциркуль?

Штангенциркуль — это высокоточный прибор, который позволяет измерять размер объектов и глубину отверстий с точностью до сотых миллиметра.

Штангенциркули могут иметь в своем строении дополнительные функциональные элементы, которые позволяют измерить глубину, ширину, и длину. Далее в статье мы все это рассмотрим подробней.

Строение

Ниже представлена фотография, на которой цифрами отмечены основные элементы штангенциркуля:

1. Штанга
2. Подвижная рамка
3. Шкала штанги
4. Губки для внутренних измерений
5. Губки для наружных измерений
6. Линейка глубиномера
7. Нониус
8. Винт для зажима рамки

Фото 1: строение штангенциркуля с обозначениями

Своей точности штангенциркуль обязан так называемой «шкале-нониусу».

Фото 2: Шкала Нониуса

Шкала состоит из 10 делений, которые по длинне равны девяти делениям.

На фото мы видим шкалу с разметкой:»0, 2, 4, 6, 8, 10″ — это и есть шкала Нониуса. Все дело в том, что гораздо проще увидеть совпадение двух рисок на шкале Нониуса и шкале штанги, чем искать расположение одного деления между другими.

Основные виды штангенциркулей

Механические штангенциркули

Это штангенциркули, похожие на те, которые изучал рыжий кот, выше в статье.

Циферблатные штангенциркули

Фото 3: Циферблатный штангенциркуль

Цифровые штангенциркули

Фото 4: Цифровой штангенциркуль

Штангенциркули с микрометрической головкой

Внешний вид штангенциркуля зависит от того, какой подход использован для получения результатов измерения. Соответственно, точность измерений у них также разная.

Функционал штангенциркулей

Штангенциркули для измерения ровных внутренних и внешних границ объектов

Самые простые штангенциркули имеют плоские губки для измерений внутренних и наружных границ предметов. Если взять за пример простую чашку, которая имеет ровную цилиндрическую форму, то такой штангенциркуль может измерить как внутренний диаметр, так и внешний. Важно отметить, что плоские измерительные губки позволяют произвести замер крайних точек поверхности, при условии, что она достаточно плоская.

Штангенциркули для шероховатых внутренних и внешних границ объектов

Но что делать, если поверхность ребристая, а нам нужно знать диаметр, который находится внутри ребер? Плоскими губками туда не добраться. Для таких случаев есть решение. С обратной стороны от плоских, некоторые штангенциркули имеют заточенные губки. Это еще один вид штангенциркулей. Острые измерительные губы чем-то похожи на два острия лезвий, которые точно попадают друг на друга. Конечно, не такие острые, как настоящие лезвия, но с ними все же нужно быть аккуратнее. Всё-таки это инструмент.

Штангенциркули для измерения глубины

Обычно, отдельных штангенциркулей для таких измерений нет. Измерение глубин — это дополнительный функционал.

Более продвинутые штангенциркули имеют в своем арсенале еще и линейку-глубиномер. Это ровный металлический отрезок, на котором никаких делений нет. Вместо этого, они есть на подвижной измерительной рамке. На ней-то и нужно смотреть значения. Линейка-глубиномер предназначен для точного измерения глубины объекта. Максимальная глубина ограничена длиной основной штанги со шкалой.

Штангенциркули бывают разной длины. На нашем примере, полезная длина штангенциркулей составляет 16 и 22 см. Обратите внимание, что на шкале есть обозначения до 20 см и 30 см, но, сделать измерения более массивных объектов мешает передвижная рамка.

Какая точность измерений?

Чтобы понять, с какой точностью штангенциркуль может измерять, необходимо найти соответствующую информацию. Обычно она наносится на основной штанге, либо подвижной рамке. В разных вариациях, штангенциркули имеют разную точность. Штангенциркули, которые представлены на рисунках имеют точность до 0,05 мм.

Фото 5: кот изучает штангенциркули 200 и 300 мм.

Точность штангенциркуля не стоит путать с погрешностью. Точность — это минимальное расстояние между двумя соседними значениями делений, которое может показать прибор. А погрешность — это на сколько эти показания могут отклонятся от действительных.

Погрешность штангенциркулей, представленных на фото ниже составляет ±0,03 мм

Фото 6: штангенциркули 200 и 300 мм.

Как измерять штангенциркулями: основной принцип

Принцип понимания результатов заключается в следующем:

1. цифра «0» на шкале нониуса дает понять какое расстояние вы отмерили (принцип, как на обычной линейке).
2. далее, ищем на шкале нониуса деление, которое максимально идеально совпадает с любым делением сверху на шкале штанги.
3. после этого ищем цифру, которая стоит перед делением, которое совпало.

Пример на анимации:

Пример замера определения результата

Учимся измерять штангенциркулем на примере ручки. Мы измерим диаметр ее плоских и ребристых частей.

Берем ручку, помещаем ее между измерительных губок зажимаем ее и смотрим на результат.

Фото 8: результат измерения: 7,9 мм.

Видим, что диаметр ручки 7,9 мм.

Далее измерим диаметр ее ребристых граней. На этот раз размещаем ручку и снова фиксируем ее, но на противоположной стороне, там где размещены острые измерительные губки.

Фото 9: измерение ребристых граней ручки.

Смотрим на результат, и видим, что диаметр составил 8,35 мм

Фото 10: результат измерения: 8,35 мм.

еще раз то же измерение, но с другого ракурса

Фото 11: результат измерения штангенциркулем с другого ракурса (8,35мм)

Как видим — выполнить точное измерение штангенциркулем совсем не сложно, нужно лишь понимание принципа и хорошее зрение. Если у вас возникли вопросы — пишите в комментариях. Мы с радостью на них ответим.

Немного истории

Свое начало этот инструмент берет в 17 веке. Они изготавливались из дерева. Соответственно, имели не очень высокую точность. С развитием машиностроения, когда люди стали нуждатся в более совершенной технике, а инженеры в более точном измерительном приборе — штангенциркули начали изготавливать из металла. Это дало инженерам необходимую точность. Кстати, первые металлические штангенциркули появились в Англии в 18 веке.

В серийное производство штангенциркули были запущены в 1850 году. Они производились компанией «Brown and Sharpe», которая и по сегодняшний день выпускает измерительные инструменты. А наладил серийное производство Джозеф Браун (1796-1880гг.)

Пожалуйста, оцените нас

Средняя оценка: 4.3/5. Голосов: 4

Amazon.com: Цифровой штангенциркуль, Электронный цифровой штангенциркуль Корпус из нержавеющей стали с большим ЖК-экраном | 0-6 дюймов

Размер: 6 дюймов | Цвет: Silver

Прощай, разочарование из-за неточных измерений, больше не нужно менять измерительные инструменты посреди работы, больше никаких проблем с чтением строк.

Высокая точность и прочный материал
Диапазон измерений: 0–6 дюймов и 0–150 мм; Разрешение: 0.0005 дюймов / 0,01 мм; Точность: ± 0,05 мм.
Гладкая матовая нержавеющая сталь заменяет пластик, легко скользит, не прилипая.

Простота настройки Цифровой измеритель
был откалиброван и легко устанавливается на ноль в любой точке для следующего измерения.
Автоматическое отключение в течение 5 минут, если не работает, дополнительная батарея LR44 в качестве замены.

Не погружайте инструмент в воду полностью.

Многоцелевой
Внешний диаметр: быстро измеряйте маленькие или большие предметы острыми губками.
Внутренний диаметр: быстро измерьте внутренний диаметр предметов с помощью верхних губок.
Измерение глубины: Измерьте глубину труднодоступных мелких объектов с помощью длинного зонда.
Шаговое измерение: быстрое измерение толщины объектов с помощью ступенчатого рисунка

Примечания:
1. Удалите белую изоляционную полосу в крышке батарейного отсека, иначе электронный штангенциркуль не сможет работать.
2. Если вы обнаружите, что показания неточны, сдвиньте ЖК-экран влево («0» на шкале), а затем нажмите кнопку нуля.
3. Не погружайте суппорт полностью в воду.
Pay High Attention:
На ЖК-экране есть защитная пленка для защиты экрана от износа во время транспортировки. Пожалуйста, снимите защитную пленку перед использованием цифрового штангенциркуля.

Технические характеристики:
Материал: нержавеющая сталь
Размер: 9,6 x 3,5 x 0,7 дюйма
GW: 185 г / 6,526 унций
Батарея: кнопочный элемент 1,5 В LR44
Водонепроницаемость: IP54

В упаковке: 1 цифровой штангенциркуль 2 кнопки LR44 Ячейки

Amazon.

com: Цифровой штангенциркуль, 8-дюймовый измерительный инструмент с высочайшей точностью Водонепроницаемый электронный штангенциркуль Промышленный цифровой штангенциркуль из нержавеющей стали, долговечный измерительный инструмент с большим ЖК-экраном: Industrial & Scientific

Размер: 8 дюймов | Цвет: Red-black01

Цифровой штангенциркуль промышленного класса

Электронный штангенциркуль из нержавеющей стали

Adoric 8 дюймов обеспечивает высокую точность измерения с точностью 0,001 дюйма / 0,03 мм и 0.0005 «/ 0,01 мм. Разрешение.
Идеально подходит для профессиональных измерений и домашнего ремонта. Вы можете зафиксировать результат измерения, затянув стопорный винт для точной записи.

Нержавеющая сталь премиум-класса
Изготовлен из высокопрочной нержавеющей стали 4CR13, покрытой цинковым сплавом Корпус, 8-дюймовый штангенциркуль с цифровым штангенциркулем Adoric чрезвычайно износостойкий
и прочный со степенью водонепроницаемости / пыленепроницаемости IP54. Полированная нержавеющая сталь обеспечивает плавную работу и безопасное использование.

4 способа измерения:
Внешний диаметр: поместите объект между 2 длинные челюсти, чтобы получить его внешний диаметр.
Внутренний диаметр: вставьте 2 верхних зажима в горлышко, чтобы получить его внутренний диаметр.
Измерение глубины: протяните длинный зонд до дна бутылки, чтобы определить его глубину.
Измерение ступеней: измерение высоты / длины, которые трудно измерить с помощью ступенчатой ​​конструкции.

Полезные советы:
1. Не погружайте этот суппорт в воду, это может привести к его повреждению.
2. Держите его чистым и сухим, так как жидкость может повлиять на результат измерения.
3. Не забывайте отключать питание, когда оно не используется, для экономии энергии.
4. Если показания неточные, сдвиньте экран до крайней левой точки «0» и нажмите кнопку «ZERO».

Спецификация:
Материал: нержавеющая сталь
Цвет: черный и красный
Диапазон измерения: 0 ~ 200 мм / 8 дюймов
Точность: ± 0,001 дюйма / 0,03 мм
Разрешение: 0,0005 дюйма / 0,01 мм
Батарея: 3 В CR 2032 кнопочный элемент
Комплектация:
1 штангенциркуль
2 кнопочных элемента
1 руководство пользователя
1 коробка

Caliper Analytics | IMS Global Learning Consortium

Сводка

Caliper Analytics позволяет учебным заведениям собирать данные об обучении из цифровых ресурсов, чтобы лучше понимать и визуализировать данные об учебной деятельности и использовании продуктов, а также представлять эту информацию студентам, преподавателям и консультантам в понятной форме для информирования:

• Планы приема и удержания студентов
• Разработка программ, учебных планов и курсов
• Меры вмешательства студентов

Профиль суппорта

Caliper определяет ряд метрических профилей, каждый из которых моделирует учебную деятельность или вспомогательную деятельность, которая помогает облегчить обучение. Каждый профиль предоставляет зависящий от предметной области набор терминов и концепций, которые дизайнеры и разработчики приложений могут использовать для единообразного описания общих взаимодействий с пользователем с использованием общего словаря. Аннотирование чтения, воспроизведение видео, прохождение теста или оценка отправленного задания представляют собой несколько примеров многих действий или событий, которые профили показателей Caliper пытаются описать. Профили суппорта включают:

Профили суппорта

• Профиль аннотации
• Профиль оценки
• Назначаемый профиль
• Профиль форума
• Профиль сортировки
• Медиа-профиль
• Профиль чтения
• Профиль сеанса
• Профиль использования инструмента
• Базовый профиль
• Профиль обратной связи
• Профиль управления ресурсами
• Профиль поиска
• Профиль исследования
• Профиль запуска инструмента
• Профиль библиотеки

Узнать больше о профилях суппорта

Являются ли ваши продукты глобальными сертификатами IMS?

IMS Global имеет программы тестирования, которые позволяют сертифицировать продукты в соответствии с определенными стандартами и особенностями стандартов. Для поставщиков технологий участие в процессе сертификации IMS Global — это самый быстрый и экономичный способ интеграции продуктов. Для учебных заведений гарантия того, что ваши образовательные технологические инструменты сертифицированы IMS Global, — лучший способ создать экосистему plug-and-play, позволяющую вашим инструментам и контенту работать вместе, предоставляя вам больший выбор и снижая общую стоимость владения. Члены IMS Global имеют доступ к экспертной поддержке для внедрения стандартов до завершения сертификации соответствия.Узнайте больше, чтобы начать пользоваться преимуществами сертификации.

Ресурсы для участников (требуется

логин, ) Сертификат соответствия

IMS для Caliper Analytics доступен для участников уровня Contributing и Affiliate. IMS Global предлагает своим организациям-членам услугу сертификации для тестирования приложений, которые отправляют сообщения Caliper через HTTP. Каждый профиль метрики, определенный в спецификации Caliper Analytics, служит единицей сертификации. Поставщики Edtech могут сертифицировать свои продукты по одному, нескольким или всем соответствующим метрическим профилям. Конечные пользователи должны проконсультироваться со Справочником сертифицированных продуктов IMS, чтобы увидеть текущий список продуктов, прошедших сертификацию соответствия Caliper.

Модель данных об обучении учащихся

• Модель данных обучения студентов IMS визуализирует цифровую экосистему, взаимосвязанную с данными в реальном времени. Войдите в систему, используя свои учетные данные участника IMS, чтобы получить доступ к картированию и обнаружению на уровне спецификации в инструменте.

Публичные документы

Документы со спецификациями текущей версии

Документы для расширения профиля

Документы спецификаций предыдущей версии

Caliper Analytics ^® Справочная информация

Все большее количество обучающих взаимодействий происходит в режиме онлайн, что позволяет собирать данные и информацию, относящиеся к учебной деятельности. Эти данные обещают дать новое понимание того, как конкретные учебные взаимодействия связаны с результатами обучения.Используя эти данные, преподаватели могут:

• Ответьте тем, кто ищет большей ответственности, с помощью показателей учебной деятельности в дополнение к результатам обучения
• Посмотрите, какое поведение и содержание последовательно приводят к желаемым результатам обучения
• Сравните эффективность различных типов контента или взаимодействия
• Включите системы раннего предупреждения и установите предупредительные меры
• Персонализация учебной программы в режиме реального времени на основе шаблонов учеников

Потенциал аналитики обучения для инноваций и формирования образования проявляется в широко распространенном сборе и отображении данных в средах онлайн-обучения и других данных об активности учащихся, собираемых многими учреждениями.На сегодняшний день все усилия были сосредоточены на частных стандартах, которые усиливают разрозненность, часто встречающуюся в образовании. Это делает практически невозможным для преподавателя, студента или учреждения получить действительно целостное представление о том, что происходит в среде преподавания и обучения. Мало того, что каждой организации необходимо изобретать колесо аналитики, текущие условия аналитики не позволяют эффективно сравнивать полученные результаты. Каждая организация считает разные вещи по-разному.

Поскольку многие учебные программы предлагают студентам работать в нескольких учебных средах, существует повсеместная потребность в данных, которые можно консолидировать для единого представления или анализа между поставщиками.

The Caliper Framework будет:

• Создать средства для последовательного сбора и представления показателей учебной деятельности, которые позволят более эффективно разрабатывать функции аналитики обучения в учебных средах
• Определите общий язык для маркировки данных обучения, который создаст основу для экосистемы приложений аналитики обучения более высокого уровня.
• Обеспечить стандартный способ измерения учебной деятельности и эффективности, который позволит разработчикам и разработчикам учебных программ измерять, сравнивать и улучшать качество.
• Использование методов, стандартов и технологий науки о данных
• Основано на существующих открытых стандартах IMS Global
• Дайте рекомендации по передовым методам работы с транспортными механизмами

Caliper Analytics Текущее состояние

IMS Global разработала стандарт, который:

• Создает метрических профилей обучения , чтобы установить базовый и расширяемый общий формат для представления данных об учебной деятельности, собранных в результате деятельности учащегося в нескольких учебных средах.Метрические профили предоставляют общий язык для описания активности учащихся. Установив набор общих меток для данных об учебной деятельности, профили показателей значительно упрощают обмен этими данными между несколькими платформами. Хотя метрические профили представляют собой стандарт, они сами по себе не предоставляют продукт и не определяют, как предоставлять продукт. Многие разные продукты могут быть созданы с использованием одних и тех же этикеток, установленных стандартом.
• Создает IMS Learning Sensor API ™ для определения основных обучающих событий, а также для стандартизации и упрощения сбора показателей обучения в обучающих средах.
• Усиливает и расширяет стандарты взаимодействия средств обучения ^® (LTI ^® ), информационных служб обучения и взаимодействия вопросов и тестов ^® (QTI ^® ), тем самым улучшая и интегрируя детализированные стандартизированные измерения обучения с возможностью взаимодействия инструментов и лежащие в основе модели обучения информации, включая, конечно, учащегося, результаты и другой важный связанный контекст.

Профиль суппорта — PSI Online

Что такое профиль суппорта?

Профиль штангенциркуля — это объективная оценка, которая точно измеряет индивидуальные характеристики и индивидуальные мотивации человека с целью прогнозирования поведения и потенциала на рабочем месте. Научно подтвержденный почти шестидесятилетним исследованием, Caliper Profile измеряет 22 надежных признака и предлагает местные нормы для нескольких стран. Наши клиенты используют набор инструментов управления талантами Caliper на протяжении всего жизненного цикла сотрудников, включая отбор, развитие, продвижение по службе, создание команды и планирование преемственности.

• 4,5 миллиона Оценка
• 65400 Компании
• 46,700 Ежегодные оценочные консультации
• 280 Поведение

• 56 Компетенции
• 52 Проверенные модели вакансий
• 24 Языки
• 21 Черты личности + абстрактное мышление

---

Как это работает

После того, как кандидат или служащий сдает Профиль штангенциркуля, их результаты сравниваются с одной или несколькими утвержденными моделями работы. Менеджеры могут легко увидеть, насколько хорошо кандидат соответствует желаемой должности. Эта информация также может быть использована на более поздних этапах цикла разработки для адаптации сотрудника, предоставления прямой обратной связи, предложения постоянной поддержки в виде коучинга и даже развития профессиональных навыков.

Профиль суппорта. Надежная наука.

• Несвоевременное налогообложение сотрудников
• Среднее время завершения оценки: 60 минут
• Низкая подделка; Проктор не требуется
• Соответствует всем требованиям Раздела VII и Единых руководящих указаний по выбору EEOC
• Точно прогнозирует поведение на рабочем месте и будущую производительность труда
• Ежегодный мониторинг на предмет неблагоприятного воздействия и достоверности

Управление оценки

Экономьте время, оптимизируя свои оценки

• Одна оценка для всех необходимых отчетов
• Онлайн-администрация
• Подходит для мобильных устройств
• Мгновенный доступ к отчетам
• Данные также можно сравнивать, оценивать и оценивать с помощью Caliper Analytics
.

Caliper Essential Report Suite

Пользовательские отчеты для менеджера по найму, специалиста по персоналу или сотрудника

• Выбор
• Коучинг и развитие
• Аналитика талантов

---

«До того, как мы использовали Caliper, набор сотрудников был неудачным, но теперь у нас есть научный подход.Из-за этого наш оборот снизился более чем на 50% ».

Кевин Обарски , старший вице-президент по международным продажам, TransPerfect Translations

---

Получите неограниченный доступ с подпиской на суппорт.

С пакетами подписки Caliper вы получаете доступ к практически неограниченному количеству отчетов, которые всегда под рукой, чтобы удовлетворить постоянно меняющиеся потребности вашей организации.

Встречайте Caliper, стандарт данных, который может помочь нам (наконец) измерить эффективность Edtech

Более 500 технических специалистов в области образования из компаний и районов собрались на прошлой неделе в Денвере на встречу IMS Learning Impact, организованную IMS Global Consortium. Это ежегодное мероприятие направлено на ускорение разработки и принятия стандартов данных, которые позволяют технологиям, используемым в школах, «общаться» друг с другом. Обеспечивая эти связи, IMS, некоммерческая группа, организовавшая это мероприятие, надеется создать образовательную экосистему plug-and-play, в которой инструменты могут беспрепятственно и беспрепятственно обмениваться информацией об обучении студентов, которую преподаватели могут использовать для улучшения результатов обучения.

Одно из самых захватывающих и посещаемых занятий посвящено новому аналитическому стандарту IMS Caliper, который может собирать и обмениваться данными о деятельности учащихся в учебных приложениях и программном обеспечении, что дает учителям и разработчикам возможность измерять и собирать информацию о том, как учащиеся взаимодействовать с цифровыми инструментами.

Почему это важно? Сегодня учитель может видеть, не выполняет ли ученик задание или изо всех сил пытается заполнить рабочий лист. Представьте себе, насколько полезнее были бы эти данные, если бы он или она могли видеть, сколько времени или сколько попыток сделал каждый ученик. Эта информация о том, сколько усилий было приложено, могла бы более адекватно информировать педагогов о последующих действиях.

Как Caliper обеспечивает более глубокий уровень обмена данными

Вам не нужно быть технологом, учителем или даже работать в школе, чтобы оценить удобство обмена данными.Например, преподаватель, бронирующий столик в ресторане на OpenTable, может быть рад узнать, ели ли в этом ресторане его друзья из Facebook. Или тем, кто использует Spotify, может быть интересно узнать, что слушают их друзья. Этот обмен данными между различными социальными приложениями возможен, потому что у них есть стандартный способ обмена этими данными.

До сих пор возможности совместного использования данных в современных инструментах образовательных технологий довольно ограничены, поскольку нет стандартного соглашения о том, как обмениваться данными между ними. В другую эпоху, когда в школах было доступно меньше онлайн-сервисов и инструментов, было меньше цифровой активности, которую нужно было фиксировать, и, следовательно, не было такой большой потребности в обмене данными. Однако с недавним распространением Chromebook и iPad в классах, в классе стало больше активности студентов, которые переместились в онлайн. И это создает данные, которыми можно делиться.

Раньше предпринимались попытки создать стандарт данных для измерения активности студентов, в основном xAPI (также называемый «Tin Can»).Сегодня все большее число компаний, работающих в сфере информационных технологий, также подписываются на использование Caliper, который предлагает улучшенную архитектуру данных и простоту внедрения.

Caliper обещает сделать что-то новое и захватывающее: он может сделать доступным обмен данными об онлайн-активности студентов, например,

• ответов студентов на викторины;
• отзыва на листах;
• просмотра роликов;
• переходов по интерактивным ресурсам

Он также может фиксировать точное время начала и окончания каждого из вышеуказанных действий.

С технической точки зрения IMS определяет вышеперечисленное как «учебные мероприятия» или «учебные мероприятия». Они довольно детализированы и детализированы, с тем, что называется «акторами, действиями и объектами». Например, учебная деятельность представлена ​​следующим образом: «Студент A (актер) начал (действие) викторину B (объект).»

Итак, если учащийся выполняет онлайн-рабочий лист или проходит викторину, он будет фиксировать и отмечать время каждого щелчка. мыши, позволяя рассчитывать каждое действие. Для ресурсов смешанного обучения, таких как видео, он может фиксировать, какую часть видео смотрел учащийся.Это означает, что если учитель назначает своим ученикам викторину и Смитсоновское видео, он или она может видеть, как долго ученики смотрели каждый из них. Эта информация может быть особенно полезной, если учитель хочет посмотреть, какое видео по той же теме, но от разных поставщиков более интересно для учащихся.

Другие возможные варианты использования Caliper

Давайте рассмотрим еще несколько возможностей обмена данными через Caliper и их значение для учителей:

• Большинство учителей имеют электронные журналы успеваемости через систему управления обучением в школе. Но они напоминают старые бумажные журналы успеваемости, в которых отображаются только оценки. Представьте, если бы он был улучшен так, чтобы учителя могли видеть действия, которые выполнял каждый ученик до того, как были выставлены оценки. Что, если бы существовал способ соотнести участие учащихся с цифровой учебной программой или смешанной программой обучения с их оценками?
• Эти данные также могут позволить учителям организовать классную работу для учащихся на основе их онлайн-активности. Например, учителям может быть интересно посмотреть на группу учеников, которые потратили больше или меньше времени на выполнение задания.
• Сегодня большинство учителей просто ищут в Google видео или PDF-файлы, обычно обращаясь к рейтингам результатов поиска, чтобы определить, какие ресурсы являются лучшими. Совместное использование совокупных данных через Caliper позволит любому провайдеру сообщать пользователям, какие ресурсы наиболее интересны или использование которых коррелирует с улучшением результатов обучения. (OpenEd опубликовал новый технический документ и образец кода в IMS, показывающий, как любая компания, специализирующаяся на образовательных технологиях, может использовать Caliper для измерения эффективности этих ресурсов для смешанного обучения.)
• Штаты и округа получают результаты итоговых оценок периодически — обычно пару раз в год — но они редко получают результаты чаще. Все больше и больше учителей назначают формирующие викторины в Google Classroom (или аналогах Apple или Microsoft), но эти данные остаются на месте. Штангенциркуль позволит районной администрации проанализировать желаемые данные для более частого измерения успеваемости учащихся.

Что нужно для работы Caliper

Как и любой стандарт данных, потенциал Caliper может быть реализован только в том случае, если он будет принят достаточным количеством онлайн-сервисов — как разработанных компаниями, так и тех, которые используются в школах.На данный момент рабочая группа Caliper включает более десятка организаций, включая McGraw-Hill, Blackboard, ACT, D2L, IBM, Pacific Metrics и Instructure.

Также участвуют Мичиганский университет, Калифорнийский университет в Беркли, Калифорнийский университет в Лос-Анджелесе, штат Орегон и UBC. Двумя наиболее активными округами K-12 в IMS Learning Impact являются независимые школы Хьюстона и школы округа Фултон в Джорджии.

Чем больше данных об использовании будет получено, тем лучше мы сможем понять эффективность образовательных ресурсов.Эти данные хранятся в так называемом хранилище обучающих записей. (OpenEd издает Callisto; еще одно издается Apereo.)

Школы и районы также должны сыграть свою роль. Часто, когда они отправляют запросы предложений на покупку продуктов edtech, возможности интеграции данных не в их основной задаче. Надеюсь, это изменится, поскольку администраторы осознают потенциал, который обеспечивает совместимость данных (а также головные боли, если инструменты не могут обмениваться данными).

Будущее

По мере того, как школы и округа развертывают все больше и больше технологических инструментов от разных поставщиков, они могут обнаружить, что поставщики, соответствующие требованиям Caliper, могут предоставить больше информации об успеваемости учащихся, чем те, кто этого не делает. У них также будет лучшая подотчетность, они будут понимать, какое поведение приводит к лучшим результатам обучения, и будут иметь системы раннего предупреждения.

Консорциум IMS Global и его члены должны будут продолжать улучшать спецификации для простоты использования, обеспечивать строгий надзор и защиту конфиденциальности данных учащихся, а также демонстрировать лучшие способы обмена данными.

Штангенциркуль представляет собой шаг вперед к решению нерешенного, сложного вопроса о любой образовательной технологии: работает ли она? Предоставляя систематический способ сбора и обмена информацией о степени использования этих инструментов, педагоги, исследователи, технологи и родители могут сделать еще один шаг к получению ответа.

Рон Драбкин (@DrabkinRon) — вице-президент по маркетингу OpenEd, компании ACT.

Задний тормозной суппорт, Стоимость замены переднего тормозного суппорта

Информация о тормозном суппорте

Тормозной суппорт A1 Cardone Вашего легкового или грузового автомобиля подходит для тормозного диска автомобиля как тиски.

Обычно самое сложное в ремонте автомобиля — это найти надежный источник выдающихся деталей, таких как тормозной суппорт A1 Cardone. Компоненты, обеспечивающие более комфортную езду, могут повысить безопасность, а также повысить эффективность работы.Местные законы требуют, чтобы ваш автомобиль имел необходимые детали безопасности — исключите дорогие билеты или, что еще хуже, столкновения, приобретя все необходимые детали и аксессуары. Безопасность шоссе должна быть вашей первой заботой; новые устройства безопасности являются неотъемлемой частью решения. Нет ничего более важного, чем обеспечение благополучия вас и ваших пассажиров, поэтому необходим ремонт вашего автомобиля с использованием самых качественных и долговечных запчастей. Тормозной суппорт нужен для того, чтобы остановить ваш автомобиль, создавая трение о тормозные диски.Тормозной суппорт захватывает роторы, так что тормоза могут снизить скорость и остановить автомобиль. Тормозные суппорты — важный компонент тормозной системы автомобиля. На каждой передней шине вашего автомобиля или грузовика есть один тормозной суппорт, который служит точкой соединения между тормозными поршнями и тормозными колодками. Тормозной суппорт вашего автомобиля прижимается к тормозной колодке, когда вы нажимаете на педаль тормоза, замедляя автомобиль. Когда вы заказываете тормозной суппорт A1 Cardone у команды здесь, в PartsGeek, вы можете быть уверены, что найдете самые дорогие запчасти по самой выгодной цене.

Для оптимального тормозного усилия необходим исправный тормозной суппорт ATE.

Автомобильные эксперты на сайте PartsGeek.com знают, что значит гордиться своим автомобилем, и поэтому мы стремимся помочь вам найти идеальный тормозной суппорт ATE. Покупка функций, улучшающих управляемость, также повышает производительность в опасных условиях. Незначительные вложения в безопасность вашего автомобиля или грузовика сейчас вполне могут предотвратить большие расходы в будущем. Иногда несчастные случаи являются частью управления автомобилем, но вы можете свести к минимуму вероятность попасть в аварию, установив или отремонтируя защитное снаряжение, такое как фары и компоненты тормозов. Устройства, которые разрешают въезд вашего автомобиля на общественные улицы, установлены для вашей собственной защиты, а также для обеспечения безопасности водителей на дороге. С каждой передней стороны автомобиля расположен один тормозной суппорт, который служит местом соединения тормозных поршней и тормозных колодок. Тормозной суппорт легкового или грузового автомобиля зажимает тормозной ротор как зажим. Правильно обслуживаемый тормозной суппорт имеет решающее значение для достижения оптимальной тормозной способности. Тормозной суппорт нужен для того, чтобы снизить скорость вашего автомобиля или грузовика, сжимая роторы.Тормозной суппорт захватывает роторы, чтобы снизить скорость и остановить автомобиль.

Тормозной суппорт Beck Arnley предназначен для замедления движения автомобиля за счет трения с роторами.

Ваш автомобиль или грузовик действительно хороши ровно настолько, насколько хороши его детали, такие как тормозной суппорт Beck Arnley. Путешествие в плохую погоду по плохому грунту можно сделать более комфортным с помощью дополнительного оборудования, разработанного для большей безопасности. Безопасность автострад должна быть вашей первой заботой; передовые компоненты безопасности — неотъемлемая часть ответа.Избежать серьезных аварий проще с новейшими устройствами безопасности. Большинство автопроизводителей производят автомобили, которые защищают своих пассажиров, но помните, что ответственность за то, чтобы все необходимые детали безопасности были на своих местах и ​​работали, лежит на водителе. Тормозной суппорт вашего автомобиля прижимается к тормозной колодке, когда вы нажимаете на педаль тормоза, останавливая автомобиль. На левой и правой передней шине легкового или грузового автомобиля имеется один тормозной суппорт, который служит местом соединения тормозных поршней и тормозных колодок.Тормозной суппорт автомобиля зажимает ротор так же, как зажим. Тормозные суппорты — ключевой элемент тормозной системы автомобиля. Тормозной суппорт прижимает роторы к тормозным колодкам, чтобы тормоза замедлились, а затем остановили автомобиль.

Новый тормозной суппорт Bosch — ключ к достижению максимальной тормозной способности.

Если вам нужен тормозной суппорт Bosch, восстановление автомобиля с использованием запчастей высшего качества всегда окупается в долгосрочной перспективе. Опасные аварии — это высокая цена за то, что не были установлены самые лучшие детали для обеспечения безопасности.Большинство производителей продают автомобили, которые защищают своих пассажиров, но ответственность за то, чтобы все необходимые детали безопасности были на месте и работали, лежит на владельце. Небольшие вложения в надлежащее оборудование безопасности для вашего автомобиля сейчас могут предотвратить большие расходы в будущем. Вождение автомобиля с неправильно функционирующим оборудованием безопасности приведет к разрушительным последствиям в случае отказа оборудования. Тормозные суппорты являются ключевой частью тормозной системы автомобиля. Функция тормозного суппорта заключается в том, чтобы останавливать автомобиль, зажимая роторы.Когда вы нажимаете на педаль тормоза, тормозной суппорт вашего автомобиля прижимается к тормозной колодке, замедляя движение автомобиля. По одному тормозному суппорту, расположенному с каждой стороны автомобиля или грузовика, служит местом крепления тормозных поршней и тормозных колодок. Тормозной суппорт автомобиля зажимает ротор вашего автомобиля так же, как зажим.

Тормозной суппорт Centric Brake Caliper предназначен для снижения скорости автомобиля за счет зажима тормозных роторов.

Нужные детали для работы, такие как тормозной суппорт Centric, находятся на расстоянии одного щелчка мыши, когда вы покупаете их в PartsGeek.com. Несчастные случаи с травмами могут быть частью управления автомобилем, но вы можете минимизировать риск столкновения, просто купив и обслуживая системы безопасности, такие как сигнальные огни или тормоза. Ремонт поврежденного оборудования безопасности вашего автомобиля — важный шаг к тому, чтобы ваш автомобиль был безопасным для вас и вашей семьи. Безопасность улиц должна быть вашей главной заботой; новейшие устройства безопасности — большая часть этого уравнения. Установка деталей, улучшающих управляемость, также улучшает характеристики в опасных условиях. Тормозной суппорт вашего автомобиля надевается на ротор как зажим. Суппорт тормоза сжимает ротор, поэтому тормоза могут замедлить скорость и остановить автомобиль. Работа тормозного суппорта — замедлить автомобиль, создавая трение с роторами. Хорошо обслуживаемый тормозной суппорт — ключ к достижению оптимального тормозного усилия. Тормозные суппорты — важный элемент способности автомобиля тормозить. Когда вы покупаете тормозной суппорт Centric у нашей команды специалистов на сайте PartsGeek.com, вы можете быть уверены, что получаете запчасти самого высокого качества по самой низкой цене.

Тормозной суппорт Motorcraft подходит к ротору как зажим.

Наши специалисты на сайте PartsGeek.com знают, что значит любить свою машину, и поэтому мы стремимся помочь вам найти правильный тормозной суппорт Motorcraft. Незначительные вложения в безопасность вашего автомобиля сейчас предотвратят большие расходы в будущем. Покупка опций, улучшающих управляемость, также повышает производительность в скользких условиях. Предотвратить серьезные травмы можно с помощью соответствующих предохранительных устройств.Столкновения, которых можно избежать, могут стать большой платой за отсутствие необходимого оборудования для обеспечения безопасности. Тормозной суппорт вашего автомобиля или грузовика сжимает тормозной ротор вашего автомобиля, как зажим. Тормозной суппорт сжимает ротор, чтобы тормоза могли снизить скорость и затем остановить автомобиль. Тормозной суппорт прижимается к тормозной колодке, когда вы нажимаете на педаль тормоза, замедляя автомобиль. Тормозной суппорт абсолютно необходим для достижения оптимального тормозного усилия. Функция тормозного суппорта заключается в снижении скорости автомобиля или грузовика путем создания трения с роторами.

Тормозной суппорт TRW сжимает тормозной ротор вашего автомобиля как зажим.

Используйте сайт www.PartsGeek.com в любое время, когда вам нужны высококачественные запчасти для автомобилей и грузовиков, такие как тормозной суппорт TRW. Обеспечить безопасность вашего автомобиля на шоссе и в соответствии с государственными правилами несложно, если установлены правильные параметры безопасности. Большинство автопроизводителей продают безопасные автомобили, но ответственность за то, чтобы все критически важные для безопасности детали и оборудование были на месте и работоспособны, лежит на владельце. Путешествие в опасную погоду по бедным улицам может быть безопаснее с современным оборудованием, разработанным для большей безопасности.Покупка деталей, улучшающих механическую работу, также улучшает работу в опасных условиях. Тормозные суппорты — важное средство, позволяющее вашему автомобилю останавливаться. На правой и левой передней шине автомобиля есть тормозной суппорт, который служит местом соединения тормозных поршней и тормозных колодок. Тормозной суппорт легкового или грузового автомобиля сжимает тормозной ротор как зажим. Тормозной суппорт сжимает тормозную колодку, когда вы нажимаете на тормоза, останавливая автомобиль.Работа тормозного суппорта — замедлить вашу машину, сжимая роторы.

Тормозной суппорт

Возможность остановить автомобиль — важная функция. Все мы любим ехать быстро, но если у вас не работают тормоза, это может привести к неприятностям. Тормозная система вашего автомобиля состоит из множества частей, которые работают вместе, чтобы обеспечить остановку автомобиля при нажатии на педаль тормоза. Одним из таких важных компонентов является тормозной суппорт. Тормозные суппорты дают колодкам точку крепления и позволяют колодкам функционировать.Суппорты могут быть плавающими или фиксированными. Плавающий означает, что они скользят, чтобы соединиться с тормозной поверхностью. «Фиксированный» означает, что они не двигаются и отрабатывают движение поршня. Тормозные суппорты со временем изнашиваются из-за трения в тормозной системе.

На сайте PartsGeek.com мы предлагаем вам выбор известных брендов. К ним относятся TRW, Nissin, Wagner, AC Delco, Centric, WBR, A1 Cardone Bosch, Genuine, Negeon, Motorcraft, Beck Arnley и ATE. Все наши запчасти новые и доступны по низким ценам.Мы также обеспечиваем надежный сервис и быструю доставку.

Что такое тормозной суппорт?

Тормозной суппорт — это часть вашей тормозной системы, которая удерживает тормозные колодки. Когда вы нажимаете педаль тормоза, тормозная жидкость попадает в суппорты, чтобы активировать поршни, которые заставляют их прижимать тормозные колодки к ротору, который затем останавливает ваши колеса. Без суппортов нет связи между сигналом педали тормоза об остановке и тормозными колодками, которые заставляют колеса останавливаться.

Сколько стоят суппорты?

Стоимость замены тормозных суппортов зависит от нескольких факторов.Во-первых, вы должны подумать, сколько суппортов вы заменяете. В общем, когда вы заменяете суппорт на одном колесе, вы должны делать это на соответствующее колесо на другой стороне. Например, если вы замените переднюю левую, вы должны также заменить переднюю правую. Это помогает обеспечить равномерную работу тормозной системы. Кроме того, если ваша левая сторона изношена, то вероятно, что правая сторона также изношена или находится рядом с ней.

Помимо этого, цена за суппорт будет зависеть от марки, модели и года выпуска вашего автомобиля.На это также может влиять марка суппорта, которую вы решите купить.

Каковы признаки неисправности суппорта?

Поскольку суппорты очень важны для безопасности вашего автомобиля и общего функционирования вашей тормозной системы, вам необходимо понимать, как определить, когда они выходят из строя. Ваш автомобиль может съехать в сторону, если один из суппортов работает медленно или заклинивает. Вы можете заметить утечки тормозной жидкости из-за треснувшего или поврежденного суппорта. Наконец, вы можете услышать визг или стук при нажатии на педаль тормоза, что может указывать на небезопасный суппорт.

Мировая премьера: тормозной суппорт на трехмерном принтере

«Laser Zentrum Nord — один из многих научных институтов, с которыми мы наладили очень хорошее сотрудничество на протяжении многих лет», — объясняет Гётцке. «Благодаря большому количеству завершенных проектов, в основном для авиационной промышленности, институт обладает обширными ноу-хау, особенно в области обработки титана, и предлагает отработанные технологии». За последние несколько лет ученые-производственники Гамбурга получили большое количество престижных национальных и международных наград за инновации за свою работу в промышленности.

«Сотрудничество с Bugatti — ключевой проект маяка для нас», — говорит профессор д-р инж. Клаус Эммельманн. Профессор Эммельманн ранее был управляющим директором Laser Zentrum Nord GmbH и возглавлял Институт технологий аддитивного производства Фраунгофера (Fraunhofer IAPT) с тех пор, как Laser Zentrum Nord был включен в исследовательскую организацию Фраунгофера под этим названием в начале года. Он также возглавляет Институт лазерных и системных технологий (iLAS) Гамбургского технологического университета.Эммельманн гордится сотрудничеством между его институтом и Bugatti. «Мы были очень рады, что с нами связались представители Bugatti. Я не знаю другого производителя автомобилей, который предъявлял бы такие жесткие требования к своей продукции. Мы были рады принять этот вызов ».

Время разработки титанового тормозного суппорта с трехмерной печатью было очень коротким. От первой идеи до первого печатного компонента прошло всего около трех месяцев. Базовая концепция, моделирование и расчеты прочности и жесткости, а также проектные чертежи были отправлены компанией Bugatti в Laser Zentrum Nord в виде полного пакета данных.Затем институт выполнил моделирование процесса, проектирование несущих конструкций, фактическую печать и обработку компонента. За отделку отвечал Bugatti.

Специальный трехмерный принтер в Laser Zentrum Nord, который в начале проекта был крупнейшим принтером в мире, пригодным для обработки титана, оснащен четырьмя 400-ваттными лазерами.

Печать суппорта тормоза занимает в общей сложности 45 часов. За это время слой за слоем осаждается титановый порошок.На каждом слое четыре лазера плавят титановый порошок до формы, определенной для тормозного суппорта. Материал сразу остывает, и тормозной суппорт приобретает форму. Общее количество необходимых слоев — 2213. После завершения последнего слоя оставшийся не расплавленный титановый порошок удаляется из камеры, очищается и сохраняется для повторного использования в замкнутом контуре. В камере остается суппорт тормоза в комплекте с опорной конструкцией, которая сохраняет свою форму до тех пор, пока не пройдет стабилизирующую термообработку и не достигнет своей окончательной прочности.

Термическая обработка проводится в печи, где суппорт тормоза подвергается воздействию начальной температуры 700 ° C, которая в ходе процесса падает до 100 ° C, чтобы устранить остаточное напряжение и обеспечить стабильность размеров. Наконец, опорные конструкции удаляются, и компонент отделяется от лотка. На следующем этапе производства поверхность выравнивается с помощью комбинированного механического, физического и химического процесса, который значительно улучшает ее усталостную прочность, т.е.е. долговечность компонента при дальнейшей эксплуатации автомобиля. Наконец, контуры функциональных поверхностей, таких как контактные поверхности поршня или резьба, обрабатываются на пятикоординатном фрезерном станке, работа которого занимает еще 11 часов.

В результате получается деталь изящной формы с толщиной стенок от минимум одного миллиметра до максимум четырех миллиметров.

«Это был очень волнующий момент для команды, когда мы держали в руках наш первый титановый тормозной суппорт из трехмерного принтера», — вспоминает Франк Гётцке.«По объему это самый крупный функциональный компонент, произведенный из титана аддитивными методами производства. Каждый, кто смотрит на деталь, удивляется, насколько она легкая, несмотря на большие размеры. Технически это чрезвычайно впечатляющий тормозной суппорт, к тому же он отлично выглядит ».

Первые испытания для использования в серийных автомобилях планируется провести в первой половине года; график еще не согласован. На этом этапе инженер обещает, что можно будет значительно сократить время производства, особенно при механической обработке.

Гётцке и его команда представляют результаты своей работы Группе и ее брендам. «В области разработки трехмерной печати Bugatti является лидером группы Volkswagen», — подчеркивает Гётцке. «Каждый может и должен получать выгоду от наших проектов. Это также часть роли Bugatti как лаборатории Группы для высокотехнологичных приложений ».
