Шкала мультиметра как понять: Как измерить сопротивление мультиметром: инструкции, фото, видео

В том, как замерить сопротивление мультиметром, учтите следующие моменты:

1. Не переключайте режимы в ходе измерений.
2. Работайте с мультиметром в перчатках, которые не проводят ток.
3. Зачистите место контакта, если оно покрылось оксидной пленкой.
4. Не проводите замеры, если в исследуемом месте повышена влажность.
5. Не используйте тестер, если у него имеется механическое повреждение или деформирована оплетка щупов\проводов.
6. Если вы хотите померить сопротивление впаянного в плату элемента, придётся выпаять хотя бы один вывод. Иначе результат измерений будет искажён (это обусловлено тем, что на схеме, скорее всего, имеются иные проводники). Если вы хотите проверить деталь с несколькими выводами, полностью отсоедините её от схемы.

Как измерить сопротивление мультиметром

Для проверки не нужно подключаться к сети. Батарейка даёт скромное напряжение, значит, не нужен иной источник тока. Теперь предметно поговорим о том, как измерить сопротивление мультиметром.

Выбираем режим и диапазон

Обычно мультиметр управляется круглой ручкой, которой и выбирается режим. Нам нужен уже известный значок Ω, который обозначает режим омметра на мультиметре. Но есть следующие нюансы:

1. Если на вашем мультиметре стоит только знак Ω, значит, тестер определяет диапазон измерений автоматически. Тогда на циферблате, скорее всего, будут цифры с буквами. Например, 15kОм (приставка кило (буква k) означает увеличение единицы измерения в 1000 раз; Ом = единица, 1 кОм = 1000 Ом) или 2 MОм (миллиомы; 1 мОм = 0,001 Ом).
2. На цифровых тестерах могут стоять значения 200, 2000, 200k и т.п. Это указывает на диапазоны, в которых можно мерить Ω, устанавливая ручку в конкретную позицию. Обозначение k, как уже было сказано, указывает на «кило». Например, если вы поставите ручку на 20k, а на приборе высветится 17, значит, Ω = 17000 Ом.
3. На аналоговых тестерах можно увидеть такие значения: Ω, kΩ – x1, x10, x100, MΩ. На таких мультиметрах то, на что указывает стрелка, приходится переводить в привычные для нас показания. Подробности можно узнать в инструкции по применению.

Как выбрать нужный диапазон измерений (если тестер не определяет самостоятельно):

1. Если вы приблизительно знаете, какого сопротивления ожидать, выставляйте ближайшее бОльшее значение.
2. В случае, если приблизительное значение неизвестно, начинайте измерения с наибольшего диапазона, плавно переключаясь на меньший.
3. Если важна точность, придется брать во внимание погрешности. Скажем, на резисторе стоит Ω 1 кОм. Учитывайте допуски для изготовления, составляющие 10%. Значит, настоящие показания могут быть в пределах 900-1100 Ом. Ещё один момент (на примере того же резистора): если вы поставите максимальный диапазон, например, 2000 kОм, тестер может выдать 1. Переведите ручку на 2 kОм: скорее всего, показания будут более точными.

Подключаем щупы

На корпусе мультиметра есть гнезда, в которые нужно вставить щупы. Чаще всего черный вставляется в отверстие с надписью СОМ, а красный в гнездо VΩmА. Но надписи могут отличаться, обязательно изучите инструкцию к мультиметру. Также советуем к прочтению статью о том, как пользоваться мультиметром. Она поможет разобраться, какие щупы к чему подключать, и в других моментах.

Проводим измерения

Теперь нужно дотронуться наконечниками контактов элемента, в котором нужно измерить сопротивление.

Помните, что наше тело тоже проводит ток, и у него есть сопротивление. Поэтому исключите прикосновение рук к контактам. В крайнем случае можете прижимать пальцами только одной руки контакт к щупу, но другой рукой этого делать нельзя, иначе показания будут неправильными.

Остаётся посмотреть на экран, чтобы увидеть значение сопротивления. Но учтите:

1. Если показан 0, то нужно уменьшить диапазон измерений и провести измерение сопротивления мультиметром заново.
2. Если вы увидели «ol» или «over» или «1», диапазон нужно увеличить. Кроме того, цифра 1 может указывать, что в сети нет тока из-за обрыва.

Как проверить мультиметром сопротивление провода

Обычно на мультиметрах есть режим прозвонки, с помощью которого можно проверить наличие или отсутствие обрыва на участке цепи. Режим прозвонки — значок “звуковой микшер”.

Как узнать целостность проводов:

1. Выбираем режим прозвонки.
2. Вставляем щупы в соответствующие гнезда.
3. Проверяем щупы на повреждение (соединить наконечники друг с другом: при наличии сигнала всё в порядке).
4. Наконечниками прикасаемся к контактам исследуемого участка кабеля, замкнув цепь.

Полезное видео о замере сопротивления мультиметром:

Затем слушаем сигнал и смотрим на дисплей мультиметра:

1. Звуковой сигнал говорит о том, что кабель целый, обрыва нет.
2. Если кабель целый, но сопротивление больше, чем то значение, на которое реагирует зуммер (такое может быть из-за длины провода), то на экране вы увидите значение сопротивления.
3. Если сопротивление намного больше диапазона, вы увидите цифру 1. В таком случае измените диапазон.

Теперь вы знаете, как измерить сопротивление мультиметром. Надеемся, что наша статья была вам полезна.

Желаем безопасных и точных измерений!

виды, измерить сопротивление, правильно провести измерение

Измерить какие-либо электрические величины — такая необходимость возникает иногда у любого современного человека. Не вызывать же каждый раз мастера или обращаться к знакомым при возникновении простейшей неисправности в быту? Любой автомобилист постоянно сталкивается с ситуациями, когда необходимо проверить напряжение питания аккумуляторной батареи или проверить целостность электрических предохранителей под капотом машины. Приобретение прибора, название которого мультиметр, и работа с ним позволит подойти ближе к решению возникшей проблемы.

• Как измерить сопротивление при помощи мультиметра
  • Назначение омметра, области его применения
  • Метод измерения сопротивления
• Классификация мультиметров
  • Аналоговые приборы
  • Цифровые устройства
  • Сравнение мультиметров разных видов
• Советы пользователям

Как измерить сопротивление при помощи мультиметра

Из названия прибора следует, что он является комбинированным устройством, объединяющим в себе несколько приборов различного назначения.

Назначение омметра, области его применения

Прибор, используемый в мультиметре для измерения электрического сопротивления цепи, называется омметром. В его названии первая часть происходит от единицы величины электрического сопротивления Ом. С помощью него измеряют электрическое сопротивление участка цепи, резисторов. Проверяют исправность катушек индуктивности, целостность обмоток силовых трансформаторов, плавких предохранителей. В простейшем случае можно оценить исправность электрической лампочки.

Его можно использовать при поиске неисправностей в цепях высокочастотных коаксиальных телевизионных кабелей. Причиной срыва телевизионного изображения может быть неправильный монтаж телевизионных штекерных вилок: ненадёжная пайка основной жилы кабеля и его экранирующей оплётки, короткое замыкание между ними. С помощью омметра можно быстро определить такие дефекты.

Радиолюбители часто используют омметр для оценки целостности проводников на печатных платах, правильного функционирования полупроводниковых диодов и транзисторов. Можно проверить конденсатор на пробой между его обкладками.

Метод измерения сопротивления

В основу измерения положен закон Ома, который известен многим из школьного курса физики. Он определяет силу тока (I), протекающего в электрической цепи, как величину, пропорциональную величине напряжения (U), приложенному к этому участку и обратно пропорциональную сопротивлению ® этого участка. Или:

I = U / R

В приборе имеется источник питания постоянным током, которым является штатная батарейка или комплект штатных батареек. Если подключить измеряемое сопротивление к щупам прибора, то, измерив величину тока, протекающего через сопротивление, можно определить его величину по шкале (цифровому индикатору), которая покажет его величину уже в единицах сопротивления.

Классификация мультиметров

Мультиметры, используемые для измерения сопротивления, по своему исполнению могут быть аналоговыми и цифровыми. У аналоговых приборов значение измеренной величины сопротивления можно определить проградуированной шкалы прибора, на котором остановилась стрелка прибора во время проведения измерения. У цифровых приборов величина измеренного значения отображается в виде цифрового значения на собственном дисплее.

Аналоговые приборы

Аналоговые мультиметры имеют другое название — стрелочные. С ними продолжают работать опытные пользователи и профессиональные электрики. Появились они несколько десятилетий назад, намного раньше цифровых приборов. Их основу составляет стрелочный микроамперметр с набором дополнительных резисторов и шунтов высокого класса точности.

Измерение сопротивления мультиметром производится при установке галетного переключателя, расположенного на его передней панели, в различные точки сектора «Ω». В зависимости от величины измеряемого сопротивления положения переключателя определяют границы диапазона, в котором ожидается результат. Это могут быть отметки: Ом (Ω), кОм (1к), десятки кОм (х10), сотни кОм (х100).

Величины сопротивлений более 1 МОм аналоговым мультиметром обычно не измеряют. Это связано с нелинейностью шкалы прибора. Наибольшую точность она имеет в правой части (примерно первые 2/3). Затем её оцифровка сжимается. Соответственно, левую часть шкалы лучше не использовать, переключиться на другой предел измерений.

Напряжение батарейки, участвующей в измерениях величины сопротивления, ограничено её номинальным значением, следовательно, при измерении сопротивления большой величины ток, протекающий через него, имеет очень незначительную величину.

Перед проведением измерения сопротивления концы щупов прибора необходимо замкнуть между собой и вращением рукоятки переменного резистора, выведенной на переднюю панель, выставить положение стрелки, соответствующее нулевой отметке шкалы измерения сопротивлений. Если установить стрелку на «0» не удаётся, то принимается решение о замене батарейки.

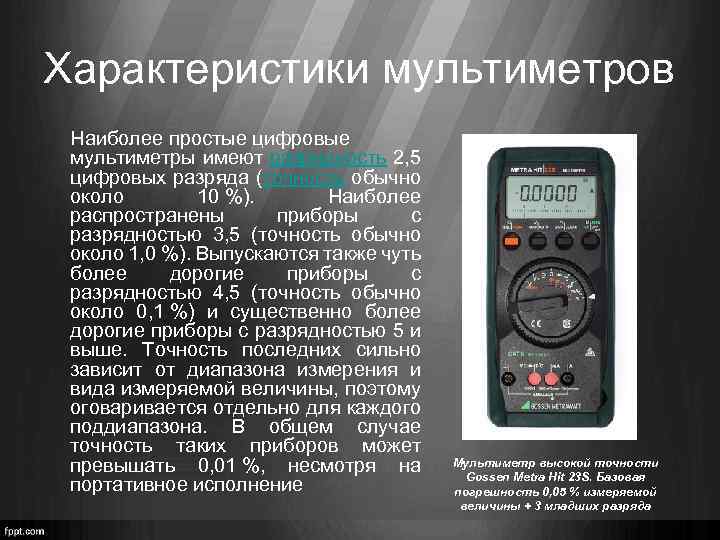

Цифровые устройства

Цифровыми мультиметрами сегодня пользуется большинство людей, которым необходимо производить измерения сопротивлений. Результат произведённого замера отображается на табло индикаторов цифрами, которые соответствуют величине измеряемого сопротивления. Для этого галетный переключатель на передней панели прибора необходимо перевести в одно из положений сектора «Ω». В зависимости от значения измеряемого сопротивления выбор этого положения должен быть таким, чтобы предел измерения был выше величины сопротивления, которую надо измерить.

У мультиметров последних моделей существует 5 пределов измерения, которые начинаются с 200 (до 200 Ом) и закачиваются 2000к (2.000.000 Ом).

Измерительные щупы мультиметра необходимо соединить с крайними точками детали (резистора). Если номинальное сопротивление резистора больше предела измерения выбранного диапазона, то на цифровом индикаторе прибора отобразится «1». После этого необходимо изменить предел измерения в сторону увеличения. При правильном выборе диапазона цифры на индикаторе покажут значение величины сопротивления резистора. Цифра «1» на любом из выбранных диапазонов говорит о неисправности резистора или, что бывает довольно часто, об отсутствии контакта между щупами прибора и резистором.

Также нередки случаи обрывов в проводах измерительных щупов. Для проверки их исправности необходимо их концы надёжно соединить между собой, выставив предварительно переключателем низший предел измерений. При этом цифры на индикаторе должны показывать значение, близкое к нулю.

Кстати, такая же неприятность может случиться и при работе с аналоговым мультиметром.

Сравнение мультиметров разных видов

Работать с цифровыми мультиметрами проще, чем с аналоговыми. Многие начинающие пользователи считают, что пользование аналоговым мульльтиметром требует специальной подготовки и большого практического опыта работы с ними. Это действительно так.

Показания стрелки надо ещё правильно интерпретировать в зависимости от выбранной шкалы («Ω «) и положения множителя галетного переключателя. Точность аналоговых мультиметров также невелика. Она зависит от класса точности микроамперметра, применяемого в них. Класс точности обозначается на шкале прибора.

С другой стороны показания аналоговых мультиметров более стабильны. Информация стрелки прибора является усреднённой и не меняется при мгновенных колебаниях измеряемой величины. Это свойство присуще магнитоэлектрической системе микроамперметра. Показания же цифрового мультиметра в этой ситуации будут хаотически изменяться. А причиной таких резких колебаний может стать банальный переменный контакт измерительных щупов с проверяемой деталью.

Аналоговые мультиметры менее восприимчивы к различным электромагнитным излучениям. Схемы же цифровых приборов содержат определённое количество полупроводниковых элементов, а они очень восприимчивы к таким внешним воздействиям.

Мультиметры обоих видов используют батарейку. В цифровых приборах схема предусматривает наличие датчика разряда источника питания. По его команде прибор отключается, сигнализируя об этом. В такой же ситуации аналоговый мультиметр продолжает работу с выдачей неверных показаний.

Многие цифровые мультиметры имеют функцию «прозвонка» со звуковой сигнализацией. Это очень удобно. Если сопротивление измеряемой цепи меньше 50 Ом, то звучит тональный звуковой сигнал, привлекающий внимание. Самые «продвинутые» модели снабжены функцией запоминания измеренного значения (кнопка «HOLD» на передней панели прибора). С такими образцами удобно работать в труднодоступных местах. Но на кнопку надо нажимать не до, а во время проведения измерения. В противном случае показания окажутся недостоверными.

Советы пользователям

Нижеприведенные советы будут полезны как для неопытных пользователей мультиметра, так и для тех, кто давно с ним знаком:

• При измерении сопротивления резисторов нельзя касаться выводов детали руками. Это относится и к металлическим частям щупов прибора. Если не выполнить это условие, показания прибора не будут соответствовать действительности. Будет произведён замер параллельного соединения резистора и участка тела человека, который обладает своим собственным сопротивлением. Показания прибора окажутся заниженными.
• При необходимости проверить сопротивление элемента, впаянного в схему, необходимо предварительно обесточить схему.

Элемент необходимо выпаять из схемы и только после этого производить необходимые измерения. В противном случае замеряется сопротивление не конкретного элемента, а параллельное соединение его самого и участка схемы, в котором он установлен.

Как читать показания мультиметра — Полное руководство для начинающих

29 ноября 2022 г. 5 августа 2022 г. Лео Максвелл

Люди с электрическим образованием уже хорошо знают, как читать мультиметры и их символы, но новички и студенты может запутаться при чтении. Таким образом, это руководство в основном предназначено для людей, которые мало что знают об использовании мультиметра. Мы постараемся охватить все необходимые темы, чтобы объяснить вам, как мультиметры генерируют показания и как оценивать окончательные результаты.

Хотя чтение основных функций мультиметра, таких как напряжение и ток, не требует глубоких технических знаний, но есть некоторые советы и коэффициенты измерения для таких параметров, как омы, емкость, милливольты, миллиамперы и т. д. При небольшом обучении каждый может освоить показания счетчика .

Первый шаг к чтению показаний мультиметра — хорошо понять его символы и диапазоны. Вы должны знать разницу переменного/постоянного тока, параметры автоматического и ручного диапазона, а также разницу между показаниями в кило, милли, мега и микро. На самом деле, все дело в десятичной установке, мы получаем все результаты в виде некоторого числа и должны настроить их в соответствии с их десятичными значениями.

Здесь мы можем взять пример с милливольтами, в 1 вольте 1000 милливольт. Предположим, если нам нужно преобразовать и показать 1 милливольт в вольт, тогда значение будет 0,0001 вольт. Вот как работает десятичная разница значений в показаниях мультиметра.

Существует также некоторая разница между выводами показаний аналогового и цифрового мультиметра. В аналоговом случае нам нужно приложить больше усилий, вычисляя десятичные значения вручную, в то время как цифровые счетчики выполняют эту задачу автоматически и предоставляют нам немедленные результаты.

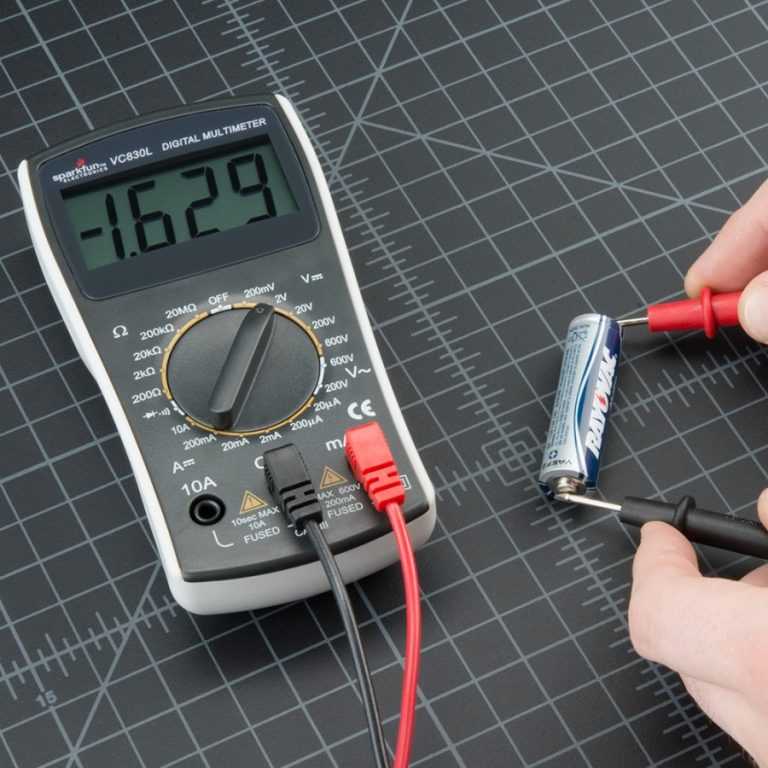

Считывание значений напряжения с помощью мультиметра — самая простая задача, которую мы все знаем. Нужно только настроить циферблат измерителя на переменное или постоянное напряжение в соответствии с требованиями, подключить тестовые провода к источнику и увидеть результат на дисплее.

Для мультиметра напряжения будут отображаться такие значения, как 400 В переменного тока, 210 В постоянного тока, 12 В постоянного тока и т. д. Просто помните одну вещь: всегда устанавливайте мультиметр на более высокий диапазон, чем значения, которые вы измеряете.

Цифровые мультиметры обычно имеют более низкий диапазон измерения тока от 10 до 20 А. Для больших токов лучше всего подходят цифровые токоизмерительные клещи, поскольку они обеспечивают максимальную безопасность и точность. Показания в амперах в дмм просты, результат сопровождается символом переменного и постоянного тока, что означает ампер.

Некоторые мультиметры имеют разрешающую способность в миллиамперах и микроамперах, что обозначается мА и мкА соответственно. 1 ампер равен 1000 миллиампер и 1000000 микроампер. Если кто-то хочет проверить более низкое значение тока, отрегулируйте измеритель в милли- или микродиапазоне.

Считать значение сопротивления на мультиметре немного сложно из-за больших номиналов резисторов и большего диапазона доступных диапазонов. Первым шагом проверки резистора является определение номинала резистора вручную методом кодирования, если мы не знаем его фактического номинала. Предположим, если значение равно 870 Ом, теперь установите мультиметр на более высокий диапазон значений, чем 870.

Мы можем установить мультиметр на диапазон 2000 Ом, подключить измерительные провода с резистором и посмотреть показания. Показания должны быть между 860 и 880 Ом, если резистор в хорошем состоянии. Теперь для обучения установите диапазон на 200 Ом, и вы не увидите никаких результатов на экране. Это связано с тем, что отрегулированный диапазон 200 намного ниже, чем резистор, который вы тестируете, поэтому измеритель не может рассчитать его значение.

Если мы установим более высокий диапазон, например, 2 кОм, показания будут равны 0,87, что на самом деле означает 0,87 кОм, а если настройка настроена на 200 кОм, показания будут равны 0,8, что означает 800 Ом или более. Звучит запутанно, но, немного поупражнявшись, вы станете в этом экспертом.

Показания аналогового мультиметра отличаются от показаний цифрового. В аналоговых счетчиках результат показывается стрелкой, указывающей на весы. Обычно они поставляются с тремя шкалами для отдельных параметров, поэтому новички могут запутаться.

Первая и нижняя шкалы предназначены для значения дБ (децибел), AC — для напряжения переменного тока, DC — для чтения напряжения постоянного тока, Ω — для измерения сопротивления. Некоторые аналоговые мультиметры также имеют дополнительные функции, такие как измерение емкости, тока в микроамперах и миллиамперах. Они обозначаются своими знаками на правой стороне шкалы соответственно.

После настройки переключателя измерителя на постоянное или переменное напряжение подключите датчики к источнику, который вы хотите проанализировать. Теперь внимательно посмотрите на ряд со шкалой напряжения переменного или постоянного тока, обычно он находится во втором ряду после Ом. Теперь, если вы тестируете 24-вольтовый счетчик, установите его на 50 или 100 вольт.

После подключения счетчика к источнику питания проверьте движение стрелки на экране, здесь необходимо вручную считать линии шкалы. Например, если есть 4 строки между 0 и 50 В, это означает, что каждая строка будет указывать изменение на 10 В. Точно так же, если есть 3 линии между 50 и 70, это означает 55, 60 и 65 v. от других параметров. Вместо величины диапазон определяется здесь в виде кратных значений, таких как крест 10, 100, 1k и 100k. Это дает нам кратность показаний, если стрелка находится на 15 Ом, а диапазон был установлен кратным 10, то показания будут 15 * 10 = 150 Ом.

Если полученное значение равно 50, а диапазон установлен на 100, тогда результатом будет 5000.

Для правильного считывания показаний мультиметра важны только две вещи: фокус и цифры/символы. знание. Приложив немного усилий и тренировки, каждый может сделать это хорошо. Мы советуем вам никогда не пробовать эти вещи без достаточного образования и обучения технике безопасности. Мы надеемся, что это руководство по базовому уровню помогло вам понять, как читать показания мультиметра.

Лео Максвелл

Лео Максвелл в основном инженер-электрик и писатель-любитель, имеющий 13-летний опыт работы в области электроники и приборостроения. У него есть практический опыт работы в различных областях, таких как электростанции, солнечная энергия, автомобилестроение и товары народного потребления.

За свою карьеру он использовал множество электроинструментов и счетчиков в электротехнических проектах. Теперь его цель — объяснить инструменты и способы устранения неполадок в простых руководствах, чтобы помочь людям. Кроме того, Лео любит путешествовать, читать книги и заниматься своими руками.

Как читать показания аналогового мультиметра (4-шаговое руководство)

Опубликовано: 29 декабря 2022 г. Сэм Орловский

Категории Обучение

Теги Мультиметр

Вы можете спросить, зачем вам нужно знать, как пользоваться аналого-цифровым мультиметром в наш цифровой век.

В области тестирования электроники аналоговые мультиметры являются надежным инструментом. Эксперты до сих пор используют аналоговые счетчики для устранения неполадок в некоторых областях из-за их точности и подлинного преобразования значений RMS.

Вот основные шаги для считывания показаний аналогового мультиметра:

• Поместите щупы на соответствующие соединения. Выберите, следует ли сначала проверить сопротивление, напряжение или ток.
• Выберите вход переменного напряжения. Убедитесь, что максимальный диапазон больше, чем предполагалось.
• Подсоедините выводы к клеммам тестируемого объекта.
• Проверить результаты. Верхняя шкала — омы. Правая сторона указывает на меньшее сопротивление.

Подробнее я расскажу ниже.

Аналоговая шкала состоит из множества линий и цифр. Это может сбить с толку новичков, поэтому здесь вы изучите основные методы правильного чтения шкалы:

1. Вы можете использовать омическую шкалу (верхняя строка — Ω) для расчета сопротивления слева направо. Вы должны умножить измерение шкалы на диапазон, выбранный на основе указанного диапазона. Если ваш диапазон составляет 1 кОм, а указатель устойчиво стоит на отметке 5, ваше показание будет 5 кОм.
2. Корректировку диапазона следует выполнять одинаково для всех измерений количества.
3. Можно измерять диапазон напряжения и ток по шкале ниже омической шкалы. Постоянное напряжение и ток измеряются рядом со шкалой сопротивления на черной линии. Красная линия всегда представляет измерения переменного тока. Важно помнить, что вы должны оценивать данные тока и напряжения справа налево.

Шаг 1: Подсоедините аналоговый мультиметр к измерительным проводам. Для измерения различных величин используйте следующие конфигурации:

Варианты использования:

• Измерение напряжения : Для измерения напряжения вы должны установить прибор в диапазон ACV (напряжение переменного тока) или DCV (напряжение постоянного тока). , в зависимости от типа измеряемого напряжения.
• Измерение тока : Чтобы измерить ток, вы должны установить прибор в диапазон ACA (сила переменного тока) или DCA (сила постоянного тока), в зависимости от измеряемого тока.
• Измерение сопротивления : Вы должны установить мультиметр на диапазон омов (Ом).
• Проверка непрерывности: Для проверки непрерывности вы должны установить измеритель в диапазон проверки непрерывности, часто обозначаемый символом, например, диодом или динамиком.
• Проверка транзисторов : Вы должны установить измеритель в диапазон hFE (усиление транзистора) для проверки транзисторов.
• Проверка конденсаторов : Чтобы проверить конденсаторы, вы должны установить мультиметр на диапазон измерения емкости (мкФ).
• Проверка диодов : Для проверки диодов вы должны установить прибор в диапазон проверки диодов, часто обозначаемый символом, например, диодом или треугольником.

Шаг 2: Подсоедините измерительные щупы к измеряемому объекту в каждой конфигурации и проверьте показания весов. Мы будем использовать мониторинг напряжения постоянного тока в качестве примера в этом обсуждении.

Шаг 3: Вставьте щупы в два конца батарейки АА (примерно 9 В). В зависимости от выбранного диапазона указатель должен колебаться по шкале. Стрелка должна быть между 8 и 10 на шкале, если ваша батарея полностью заряжена.

Шаг 4: Используйте один и тот же метод для измерения количества в различных конфигурациях.

Как указывалось ранее, выбор диапазона и умножение необходимы для точного считывания аналоговых данных. (1)

Например, если вы измеряете напряжение автомобильного аккумулятора аналогово-цифровым мультиметром, диапазон должен быть больше. Вам нужно будет сделать простое умножение, чтобы прочитать окончательный вывод.

Если ваш диапазон напряжения постоянного тока составляет 250 В, а стрелка находится в диапазоне от 50 до 100, напряжение будет около 75 вольт в зависимости от точного местоположения.

Понимание панели устройства также имеет решающее значение для считывания показаний аналогового мультиметра. Вот что вам нужно знать:

• Вольт (В): Единица разности электрических потенциалов или электродвижущей силы. Он измеряет напряжение, разницу электрических потенциалов между двумя точками цепи.
• Ампер (A): Единица электрического тока. Он используется для измерения потока электрического заряда в цепи.
• Ом (Ом): Единица электрического сопротивления. Он используется для измерения сопротивления элемента или компонента цепи.
• Микроампер (мкА): Единица электрического тока, равная одной миллионной ампера. Он измеряет очень малые токи, например, в транзисторе или другом небольшом электронном компоненте.
• кОм (кОм): Единица электрического сопротивления, равная 1000 Ом. Он измеряет относительно высокие уровни сопротивления, например, в резисторе или другом пассивном элементе цепи.
• Мегом (МОм): Единица электрического сопротивления, равная 1 миллиону Ом. Он измеряет очень высокие уровни сопротивления, например, при проверке изоляции или другом специализированном измерении.

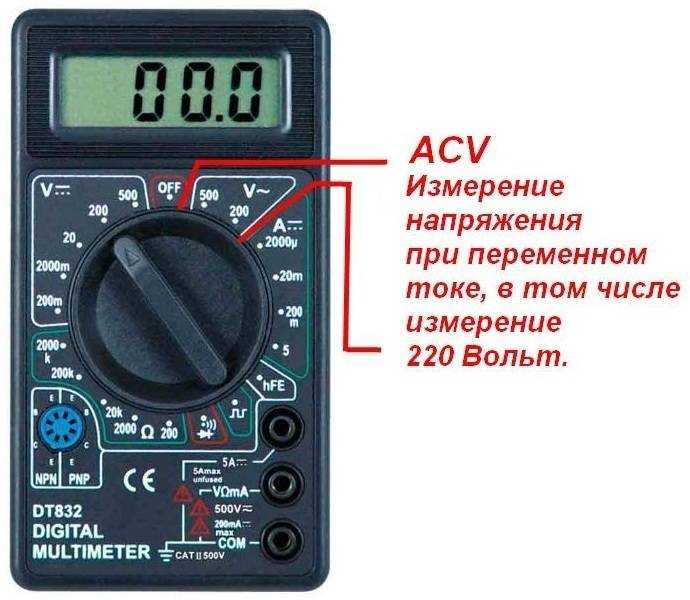

• ACV означает «напряжение переменного тока», а DCV означает «напряжение постоянного тока».
• Переменный ( AC ) электрический ток, который периодически меняет направление. Это тип тока, который обычно используется в бытовых и промышленных энергосистемах, и он имеет частоту 50 или 60 Гц (герц) в большинстве частей мира.
• Постоянный ток ( DC ) — это электрический ток, который течет только в одном направлении. Он часто используется в электронных схемах и устройствах, таких как аккумуляторы и солнечные панели.
• ACV и DCV 9Измерения 0014 измеряют разность потенциалов между двумя точками цепи. Измерения напряжения переменного тока используются для измерения напряжения переменного тока, а измерения напряжения постоянного тока используются для измерения напряжения постоянного тока.

Аналоговый мультиметр также может иметь другие значения или шкалы на циферблате или шкале, в зависимости от конкретных функций и возможностей мультиметра. Важно обратиться к руководству или инструкциям для конкретного используемого мультиметра, чтобы понять значения этих значений.

В левом нижнем углу мультиметра вы должны увидеть, куда прикрепить щупы.

Далее вы можете получить доступ к дополнительным параметрам через порты в правом нижнем углу. Когда вам нужно инвертировать полярность измерения, вам пригодится дополнительный переключатель полярности. Вы можете использовать центральный переключатель для выбора измеряемой величины и желаемого диапазона.

Например, поверните его влево от циферблата, если вы хотите измерить диапазон напряжения (AC) с помощью аналогового мультиметра.
