Схемы драйверов светодиодных ламп: Схемы драйверов светодиодов на PT4115, QX5241 и др. микросхемах с регулятором яркости для диммируемых светодиодных светильников

Добавлено автор alexxlab

Содержание

Как сделать драйвер для светодиода. Схема драйвера для светодиодов.

Основное назначение драйверов – это стабилизация тока, который проходит через светодиод. Причем нужно учесть, что сила тока, который проходит по кристаллу полупроводника, должна быть точно такой же, как и у светодиода по паспорту. Благодаря этому обеспечивается устойчивое освещение. Кристалл в светодиоде намного дольше прослужит. Чтобы узнать напряжение, необходимое для питания светодиодов, нужно воспользоваться вольт-амперной характеристикой. Это график, показывающий зависимость между напряжением питания и током.

Если планируется проводить освещение светодиодными лампами жилого или офисного помещения, то драйвер должен питаться от бытовой сети переменного тока с напряжением 220 В. Если же светодиоды используются в автомобильной или мототехнике, нужно использовать драйверы, питающиеся от постоянного напряжения, значение 9-36 В. В некоторых случаях (если светодиодная лампа небольшой мощности и питается от сети 220 В) допускается убрать схему драйвера светодиода. От сети если запитано устройство, достаточно включить в схему постоянный резистор.

Параметры драйверов.

Прежде чем приобрести устройство или самостоятельно его изготовить, нужно ознакомиться с тем, какие у него имеются основные характеристики:

  1. Номинальный ток потребления.
  2. Мощность.
  3. Выходное напряжение.

Напряжение на выходе преобразователя напрямую зависит от того, какой выбран способ подключения источника света, числа светодиодов. Ток имеет прямую зависимость от яркости и мощности элементов.

Преобразователь должен обеспечивать ток, при котором светодиоды будут работать с одинаковой яркостью. На PT4115 схема драйвера светодиодов реализуется довольно просто – это самый распространенный преобразователь напряжения для использования с LED-элементами. Изготовить прибор на его основе можно буквально «на коленке».

Мощность драйвера.

Мощность прибора – это самая важная характеристика. Чем мощнее драйвер, тем большее число светодиодов можно подключить к нему (конечно, придется проводить простые расчеты). Обязательное условие – мощность драйвера должна быть больше, чем у всех светодиодов в сумме. Выражается это такой формулой:

Р = Р(св) х N,

где Р, Вт – мощность драйвера;

Р(св), Вт – мощность одного светодиода;

N – количество светодиодов.

Например, при сборке схемы драйвера для светодиода 10W вы можете смело подключать в качестве нагрузки LED-элементы мощностью до 10 Вт. Обязательно нужно иметь небольшой запас по мощности – примерно 25%. Поэтому, если планируется подключение светодиода 10 Вт, драйвер должен обеспечивать мощность не менее 12,5-13 Вт.

Цвета светодиодов.

Обязательно нужно учитывать то, какой цвет испускает светодиод. От этого зависит то, какое падение напряжения будет у них при одинаковой силе тока. Например, при токе питания 0,35 А, падение напряжения у красных LED-элементов примерно 1,9-2,4 В. Мощность в среднем 0,75 Вт. Аналогичная модель с зеленым цветом будет уже иметь падение в интервале 3,3-3,9 В, а мощность 1,25 Вт. Поэтому, если вы применяете схему драйвера светодиода 220В с преобразованием в 12 В, к нему можно подключить максимум 9 элементов с зеленым цветом или 16 с красным.

Типы драйверов.

Всего можно выделить два типа драйверов для светодиодов:

  1. Импульсные. С помощью таких устройств создаются в выходной части устройства высокочастотные импульсы. Функционирование основывается на принципах ШИМ-модуляции. Среднее значение тока зависит от коэффициента заполнения (отношения длительности одного импульса к частоте его повторения). Ток на выходе меняется за счет того, что коэффициент заполнения колеблется в интервале 10-80%, а частота остается постоянной.
  2. Линейные – типовая схема и структура выполнены в виде генератора тока на транзисторах с р-каналом. С их помощью можно обеспечить максимально плавную стабилизацию питающего тока в случае, если напряжение на входе неустойчиво. Отличаются дешевизной, но у них малая эффективность. При работе выделяется большое количество тепла, поэтому можно использовать только для маломощных светодиодов.

Импульсные получили большее распространение, так как у них КПД намного выше (может достигать 95%). Устройства компактные, диапазон входного напряжения достаточно широкий. Но есть один большой недостаток – высокое влияние различного рода электромагнитных помех.

Как сделать драйвер для светодиодов.

В приведенных ниже схемах используются самые распространенные элементы, которые можно приобрести в любом радиомагазине. При сборке не требуется специальное оборудование, — все необходимые инструменты находятся в широком доступе. Несмотря на это, при аккуратном подходе устройства работают достаточно долго и не сильно уступают коммерческим образцам.

Необходимые материалы и инструменты.

Для того, чтобы собрать самодельный драйвер, потребуются:

  • Паяльник мощностью 25-40 Вт. Можно использовать и большей мощности, но при этом возрастает опасность перегрева элементов и выхода их из строя. Лучше всего использовать паяльник с керамическим нагревателем и необгораемым жалом, т.
    к. обычное медное жало довольно быстро окисляется, и его приходится чистить.
  • Флюс для пайки (канифоль, глицерин, ФКЭТ, и т.д.). Желательно использовать именно нейтральный флюс, — в отличие от активных флюсов (ортофосфорная и соляная кислоты, хлористый цинк и др.), он со временем не окисляет контакты и менее токсичен. Вне зависимости от используемого флюса после сборки устройства его лучше отмыть с помощью спирта. Для активных флюсов эта процедура является обязательной, для нейтральных — в меньшей степени.
  • Припой. Наиболее распространенным является легкоплавкий оловянно-свинцовый припой ПОС-61. Бессвинцовые припои менее вредны при вдыхании паров во время пайки, но обладают более высокой температурой плавления при меньшей текучести и склонностью к деградации шва со временем.
  • Небольшие плоскогубцы для сгибания выводов.
  • Кусачки или бокорезы для обкусывания длинных концов выводов и проводов.
  • Монтажные провода в изоляции. Лучше всего подойдут многожильные медные провода сечением от 0. 35 до 1 мм2.
  • Мультиметр для контроля напряжения в узловых точках.
  • Изолента или термоусадочная трубка.
  • Небольшая макетная плата из стеклотекстолита. Достаточно будет платы размерами 60×40 мм.


Макетная плата из текстолита для быстрого монтажа.

Виды драйверов.

По типу их можно подразделить на:

Линейные. Они наиболее подходящие, если входное напряжение не стабильно. Отличаются улучшенной стабилизацией. Распространены мало по причине низкого КПД. Выделяет большее количество тепла, подходит для маломощной нагрузки.

Внутреннее устройство драйвера

Внешний вид и схема драйвера LED 1338G7.

Импульсные. Основаны на микросхемах ШИМ. Обладают высоким КПД. Отличаются малым нагревом и длительным сроком службы.

ШИМ-драйвер Recom.

Микросхемы ШИМ создают значительный уровень электромагнитных помех. Людям с кардиостимуляторами не рекомендовано находится в помещениях, где применяются такие драйвера для питания светодиодов.

Драйвер, работающий с диммером. Принцип основан на использовании ШИМ-контроллера. Принцип состоит в том, что регулируется сила тока на светодиодах. Низкокачественные изделия дают эффект мерцания.

Драйвер с диммером.

Электронный вид прибора.

В идеальном варианте электронный преобразователь должен быть оснащен транзистором. Его роль состоит в осуществлении разгрузки регулировочной микросхемы. Для исключения или максимального сглаживания пульсации, на выходе монтируется конденсатор.

Такого типа устройство относится к дорогостоящей категории, однако оно способно стабилизировать ток до 750 мА, на что балластные механизмы неспособны.


Самые новые драйвера, в основном устанавливают на лампочки с цоколем E27. Исключение из правил – изделия Gauss GU5,3. Они оснащены безтрансформаторным преобразователем. Однако степень пульсации в них достигает нескольких сотен Гц

Пульсирование – это не единственный недостаток преобразователей. Вторым можно назвать электромагнитные помехи высокочастотного (ВЧ) диапазона. Так, если в розетку, связанную со светильником, будут подключаться другие электроприборы, например, радио — можно ожидать помехи при приеме цифровых FM-частот, телевидения, роутера и т. д.

В опциональном устройстве качественного прибора должны быть два конденсатора: один – электролитический для сглаживания пульсаций, другой – керамический, для понижения ВЧ. Однако такое сочетание можно встретить нечасто, особенно если говорить о китайских изделиях.


Те, кто имеет общие понятия в подобных электросхемах, могут самостоятельно подбирать выходные параметры электронного преобразователя, изменяя номинал резисторов

За счет высокого КПД (до 95%) такие механизмы подходят для мощных приборов, используемых в различных сферах, например, для тюнинга автомобилей, в уличных осветительных приборах, а также бытовых LED источниках.

Блок питания на основе конденсаторов.

Теперь переходим к не столь популярным устройствам – на базе конденсаторов. Практически все схемы светодиодных ламп дешевого образца, где применены такого типа драйверы, имеют схожие характеристики.

Однако вследствие модификаций производителем они претерпевают изменения, например, удаление какого-либо элемента цепи. Особо часто этой деталью служит один из конденсаторов — сглаживающий.


Вследствие бесконтрольного заполнения рынка дешевым и некачественным товаром пользователи могут «ощущать» в лампах стопроцентную пульсацию. Даже не углубляясь в их устройство, можно утверждать об удалении из схемы сглаживающего элемента

Плюсов у таких механизмов всего два: они доступны для самостоятельной сборки, а их КПД приравнивается к стопроцентному, т. к. потери будут только на p-n переходах и сопротивлениях.

Такое же количество и отрицательных сторон: низкая электробезопасность и высокая степень пульсации. Второй недостаток составляет около 100 Гц и образуется в результате выпрямления переменного напряжения. В ГОСТе прописана норма допустимой пульсации в 10-20 % в зависимости от предназначения помещения, где установлен светотехнический прибор.

Единственный способ сгладить этот недостаток – подбор конденсатора с правильным номиналом. Тем не менее не стоит рассчитывать на полное устранение проблемы, – такое решение может всего лишь сгладить интенсивность всплесков.

Диммируемые преобразователи тока.

Драйверы-светорегуляторы для диммируемых LED-лампочек позволяют менять входящие и выходящие показатели тока, при этом снижается или увеличивается степень яркости света, излучаемого диодами.

Существует два метода подключения:

  • первый предполагает плавный пуск;
  • второй – импульсный.

Рассмотри принцип работы диммируемых драйверов на основе микросхемы CPC9909, используемой в качестве регулирующего аппарата для светодиодных цепей, в том числе и с высокой яркостью.


Схема стандартного включения CPC9909 с питанием 220 В. Согласно схематическим указаниям, есть возможность управления одним или несколькими мощными потребителями

При плавном пуске микросхема с драйвером обеспечивает постепенное включение диодов с нарастающей яркостью. Для этого процесса задействуют два резистора, подключенные к выводу LD, предназначенного для выполнения задачи плавного диммирования. Так реализуется важная задача – продление срока эксплуатации LED элементов.

Этот же вывод обеспечивает и аналоговое регулирование — резистор на 2,2 кОм меняют на более мощный переменный аналог — 5,1 кОм. Таким образом достигается плавное изменение потенциала на выходе.

Применение второго способа предполагает подачу импульсов прямоугольного типа на низкочастотный вывод PWMD. При этом задействуют либо микроконтроллер, либо импульсный генератор, которые обязательно разделяются оптопарой.

С корпусом или без него?

Драйвера выпускаются в корпусе или без. Первый вариант является самым распространенным и более дорогим. Такие устройства защищены от попадания влаги и частиц пыли.

Приспособления второго типа применяются при проведении скрытого монтажа и, соответственно, отличаются дешевизной.


Питание всех представленных приборов может быть от сети 12 В или 220 В. Несмотря на то, что бескорпусные модели выигрывают в цене, они существенно отстают в плане безопасности и надежности механизма

Каждый из них отличается допустимой температурой в процессе эксплуатации – на это также необходимо обращать внимание при подборе.

Классическая схема драйвера.

Для самостоятельной сборки LED блока питания разберемся с наиболее простым устройством импульсного типа, не имеющего гальванической развязки. Главное преимущество такого рода схем – простое подключение и надежная работа.


Схема преобразователя на 220 В представлена в качестве импульсного блока питания. При сборке необходимо соблюдать все правила электробезопасности, т. к. здесь нет пределов по токоотдаче

Схема такого механизма составлена из трех основных каскадных областей:

  1. Разделитель напряжения на емкостном сопротивлении.
  2. Выпрямитель.
  3. Стабилизаторы напряжения.

Первый участок – противодействие, оказываемое переменному току на конденсаторе С1 с резистором. Последний требуется исключительно для осуществления самостоятельной зарядки инертного элемента. На работу схемы он не оказывает влияния.


Номинальное значение резистора может находиться в диапазоне 100 кОм-1 Мом, с мощностью 0,5-1 Вт. Конденсатор должен быть электролитическим, а его эффективное амплитудное значение напряжения – 400-500 В

Когда образованная полуволна напряжения проходит через конденсатор, ток протекает до тех пор, пока обкладки полностью не зарядятся. Чем меньше емкость механизма, тем меньше времени будет затрачено на его полный заряд.

Например, прибор объемом 0,3-0,4 мкФ заряжается в течение 1/10 периода полуволны, т. е. всего десятая доля проходящего напряжения пройдет через этот участок.


Процесс выпрямления на этом участке выполняется по схеме Гретца. Диодный мост подбирается, отталкиваясь от номинального тока и обратного напряжения. При этом последнее значение не должно быть меньше 600 В

Второй каскад является электрическим устройством, преобразующим (выпрямляющим) переменный ток в пульсирующий. Такой процесс называется двухполупериодным. Поскольку одна часть полуволны была сглажена конденсатором, на выходе этого участка постоянный ток будет равен 20-25 В.


Так как питание светодиодов не должно превышать 12 В, для схемы необходимо использовать стабилизирующий элемент. Для этого вводится емкостный фильтр. Например, можно применять модель L7812

Третий каскад работает на базе сглаживающего стабилизирующего фильтра – электролитического конденсатора. Выбор его емкостных параметров зависит от силы нагрузки.

Поскольку собранная схема воспроизводит свою работу сразу, нельзя касаться оголенных проводов, т. к. проводимый ток достигает десятков ампер – предварительно проводится изоляция линий.

Рекомендуемые производители светодиодных драйверов.

Многие светодиодные энергосберегающие лампы уже имеют встроенный драйвер. Тем не менее лучше не приобретать безымянную продукцию родом из Китая. Хотя временами и попадаются достойные внимания экземпляры, что в прочем явление редкое. Существует огромное количество поддельных осветителей. Многие модели не имеют гальванической развязки. Это представляет опасность для светодиодов. Такие источники тока при выходе из строя могут дать импульс и сжечь led-ленту.

Но тем не менее рынок в основном занят именно китайской продукцией. Российские поставщики известны не широко. Из них можно ответить продукцию фирм Аргос, Тритон ЛЕД, Arlight, Ирбис, Рубикон. Большинство моделей может работать и в экстремальных условиях.

Из иностранных можно смело выбрать источники тока от Helvar, Mean Well, DEUS, Moons, EVADA Electronics.

Led-драйвер Helvar.

Led-драйвер Mean Well.

Led-драйвер DEUS.

Led-драйвер «Ирбис».

Led-драйвер MOSO.

Из китайских можно доверять MOSO. Возможно появление новых брендов, которые производят конкурентоспособные устройства.

Хорошие рекомендации имеют Texas Instruments (США) и Rubicon (Япония, не путать с «Рубикон» Россия. Это разные марки). Но пока они дороги.

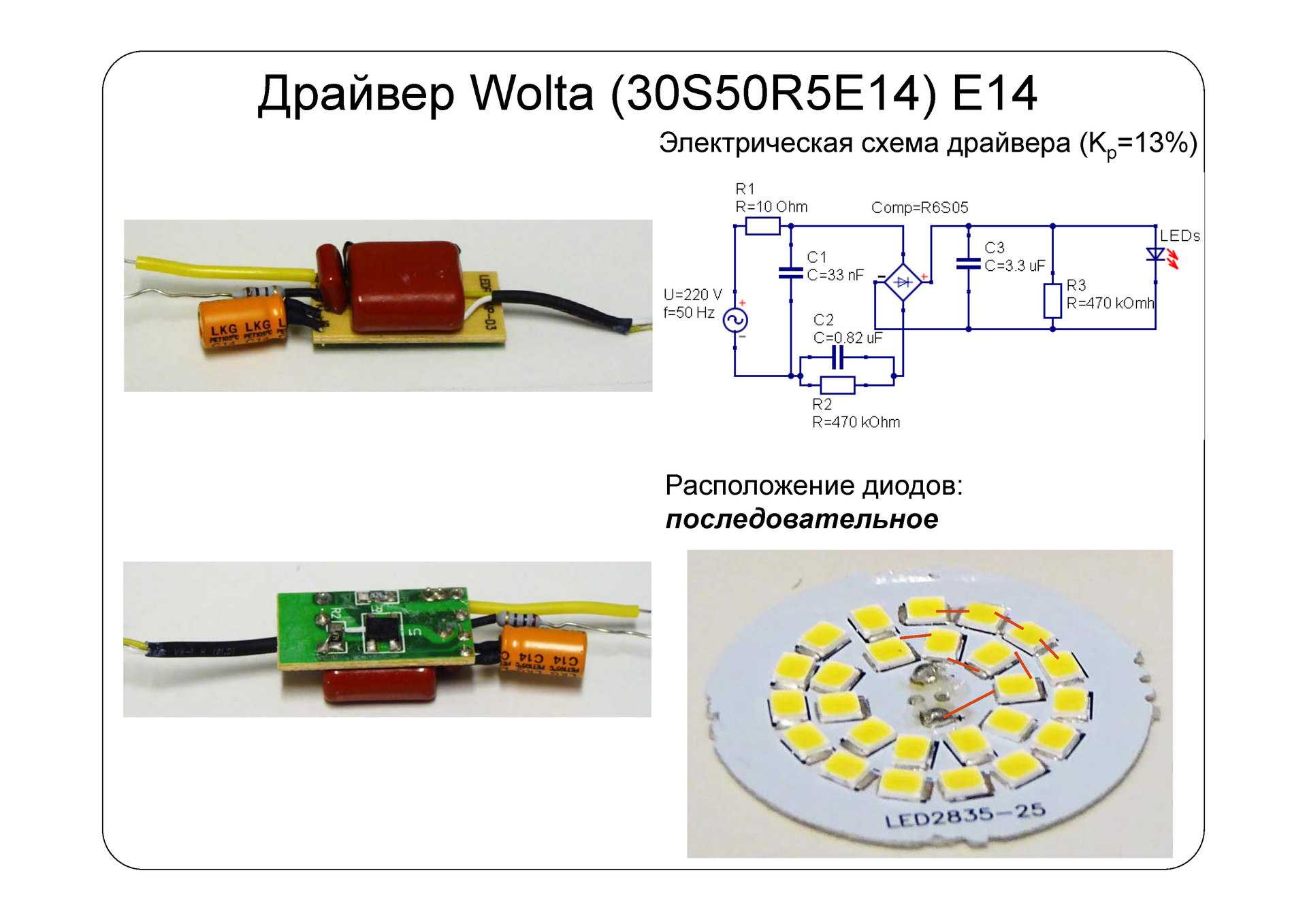

Схема драйвера светодиодной лампы 220 В.

Стабилизатор тока в случае со светодиодной лампой устанавливается в цоколе прибора. И выполняется на базе недорогих микросхем, например, СРС9909. Такие лампы обязательно оснащаются системой охлаждения. Служат они намного дольше, чем любые другие, но лучше отдавать предпочтение проверенным производителям, так как в китайских заметна ручная пайка, асимметрия, отсутствие термопасты и прочие недостатки, снижающие срок службы.


Схема драйвера для светодиодной лампы.

Схема подключения драйвера к светодиодам.

Перед подключением светодиодов к драйверу необходимо уметь определять его полярность, иными словами, распознавать, где анод (+), где катод (-). Без этого света не будет.

Индикаторные диоды, а также некоторые маломощные осветительные, имеют два вывода.

Выводы светодиода.

Светодиоды в исполнении SMD (поверхностный монтаж) имеют либо 2, либо 4 вывода. В любом случае это анод и катод.

Выводы светодиодов в SMD-исполнении.

В первом случае выводы 3 и 4 могут быть не задействованы. Во втором случае косой срез расположен ближе к катоду. Обратите внимание, единого стандарта нет и возможны различия в полярности.

Поэтому можно либо обратиться к datasheet, либо использовать низковольтный источник постоянного тока и резистор ограничитель. В случае неправильной полярности светодиод не может загореться.

При использовании источника тока схема драйвера для светодиодов будет следующая:

Схема подключения светодиода.

Если у нас источник напряжения, то подключение осуществляется через ограничивающий резистор.

Схема подключения светодиода к источнику
напряжения через ограничитель.

Классическая светодиодная лента построена по такой схеме:

Схема светодиодной линейки.

В этом случае расчет производится по формулам:

Формула связи тока, напряжения, сопротивления.

При подключении важно учитывать:

  • При малой силе тока, мы теряем в яркости, при большой в сроке службы.
  • Напряжение из datasheet указывает падение напряжения при прохождении номинального тока. Этот параметром не основной.
  • Мощным светодиодам требуется и качественное питание, и хорошее охлаждение.

Схемы (микросхемы) светодиодных драйверов.

Как правило драйвера светодиодов строятся на интегральных стабилизаторах (КРЕНхх, либо импортные аналоги) или ШИМ. Схемы достаточно просты.

Использовании микросхем для стабилизации.

Принципиальные схемы светодиодных драйверов.

Существует схема самодельного источника тока на советской микросхеме К142ЕН12А.  Резистор R2 позволяет менять яркость свечения.

Принципиальная схема на отечественных компонентах.

Срок службы драйверов.

Срок эксплуатации лед драйвера для светодиодных светильников зависит от внешних условий и изначального качества устройства. Ориентировочный срок исправной службы драйвера от 20 до 100 тыс. часов.

Повлиять на срок службы могут такие факторы:

  • перепады температурного режима;
  • высокая влажность;
  • скачки напряжения;
  • неполная загруженность устройства (если драйвер рассчитан на 100 Вт, а использует 50 Вт, напряжение возвращается обратно, от чего возникает перегрузка).

Известные производители дают гарантию на драйверы, в среднем на 30 тыс. часов. Но если устройство использовалось неправильно, то ответственность несет покупатель. Если LED-источник не включается или перестал работать, возможно, проблема в преобразователе, неправильном соединении, или неисправности самого осветительного прибора.

Китайские драйверы: стоит ли экономить.

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

  • в качестве основы используются простые и дешевые микросхемы;
  • устройства не имеют защиты от колебаний в сети и перегрева;
  • создают радиопомехи;
  • создают на выходе высокоуровневую пульсацию;
  • служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Диммируемые преобразователи тока для светодиодов.

Диммирование – это регулирование интенсивности света, исходящего от осветительного прибора. Диммируемые драйверы для светодиодных светильников позволяют изменять входные и выходные параметры тока. За счет этого увеличивается или уменьшается яркость свечения светодиодов. При использовании регулирования, возможно изменение цвета свечения. Если мощность меньше, то белые элементы могут стать желтыми, если больше, то синими.


Диммирование светодиодов при помощи пульта ДУ

Как изготовить драйвер для светодиодов своими руками.

Устройство можно сделать из любого ненужного зарядного устройства для телефона. Стоит внести лишь минимальные усовершенствования и микросхему можно подключать к светодиодам. Его достаточно для питания 3 элементов по 1 Вт. Для подключения более мощного источника можно использовать платы от люминесцентных ламп.

Важно! Во время работы необходимо соблюдать технику безопасности. Про прикосновении к оголенным частям возможен удар током как до 400 В.

Фото Этап сборки драйвера из зарядного устройства
Снять корпус с зарядного устройства.
При помощи паяльника убрать резистор, который ограничивает напряжение, подаваемое к телефону.
Установить на его место подстроечный резистор, пока его нужно выставить на 5 кОм.
Последовательным соединением припаять светодиоды на выходной канал устройства.
Убрать входные каналы паяльником, на их место припаять сетевой шнур для подключения к сети 220 В.
Проверить работоспособность схемы, установить регулятором на подстроечном резисторе нужное напряжение, чтобы светодиоды светили ярко, но не изменили цвет.

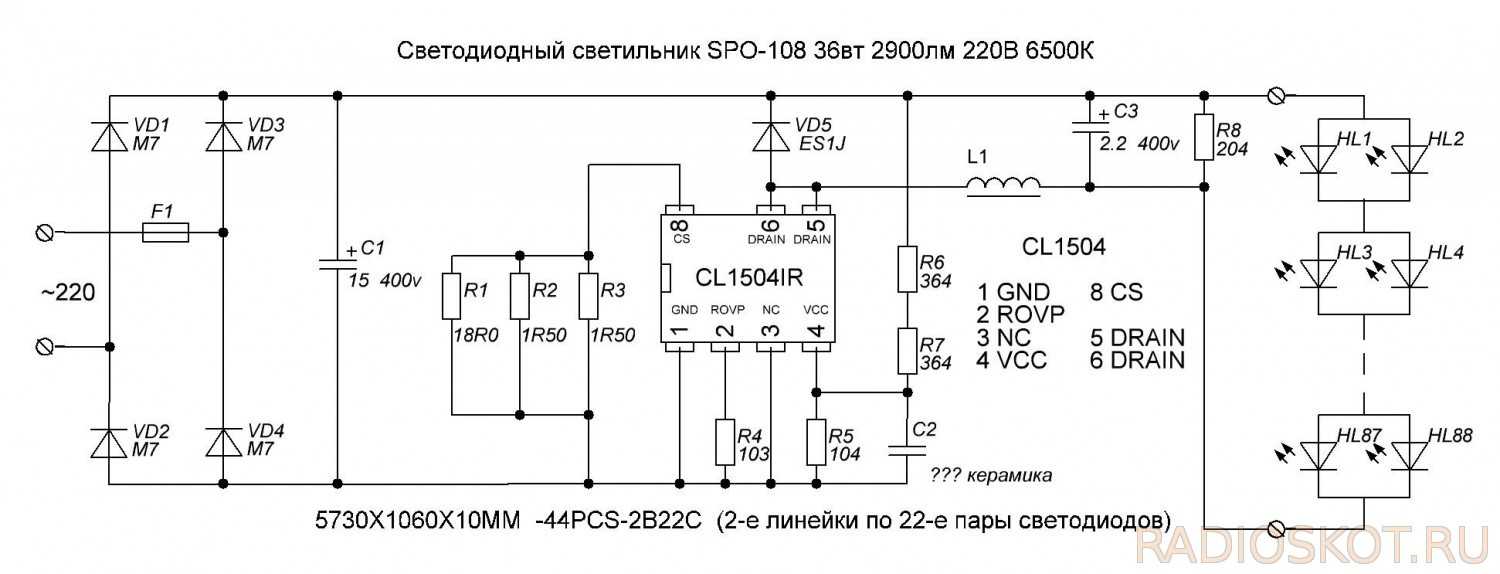

Пример схемы драйвера для светодиодов от сети 220 В

Срок службы светодиодных драйверов.

Как такового определенного срока службы нет, но многие производители готовы дать гарантию сроком в пять лет на свою продукцию. Естественно, при согласовании мощностей. Для того, чтобы источник питания прослужил дольше не следует давать нагрузку, при которой он будет отдавать предельные токи. Если он собран из качественных комплектующих, то он будет стабильно работать достаточно долгое время. Но рабочие температуры могут быть близки к критическим (зависит от схемотехнических решений). Оптимально, если мощность потребителей будет меньше на 20-30 процентов.

Если говорим о самодельном изготовлении, то многое зависит от качества сборки, качества радиодеталей. Интегральные стабилизаторы желательно закреплять на радиатор для обеспечения теплового режима, не следует забывать о про теплопроводящую пасту между корпусом стабилизатора и теплоотводом.

Заключение.

Драйверы – это незаменимые элементы для подключения светодиодов, без их использования невозможно обеспечить бесперебойную и долгую работу LED-источников. Поделитесь в комментариях вашим опытом использования и самостоятельной сборки стабилизаторов тока для светодиодов.

Источники

  • https://FB.ru/article/346935/shema-drayvera-dlya-svetodiodov
  • http://ledno.ru/svetodiody/led-driver-svoimi-rukami.html
  • https://vamfaza.ru/draiver-led/
  • https://sovet-ingenera.com/elektrika/svetylnik/drajver-svetodiodnoj-lampy.html
  • https://homius.ru/drayveryi-dlya-svetodiodov.html

Балластный драйвер для светодиодных ламп и светильников

Как правильно построить схему драйвера для светодиода при запитывании его от
сети? Онлайн калькулятор по расчёту элементов балластного преобразователя


Светодиодная лампа постепенно, но уверенно приходит на смену люминесцентной лампе, которая сама, казалось бы, ещё совсем недавно заместила собой повсеместно употребляемую «лампочку Ильича».

К основным преимуществам светодиодных источников света относятся: высокая экономичность, моментальный выход на рабочий режим, отсутствие содержания паров ртути, а также излучения ультрафиолета после выгорания люминофора внутри колбы.

Довольно часто драйверы для питания светодиодов от сети базируются на использовании специализированных микросхем и импульсных трансформаторов.

Однако значительно более простые и дешёвые балластные драйверы также имеют у производителей заслуженную популярность и, похоже, пока не собираются сдавать своих позиций.

Для примера на Рис.1 приведены схемы двух фабричных драйверов для линейки последовательно включённых светодиодов. Подобные схемы, как правило, практически идентичны, за исключением, разве что некоторых нюансов.

Рис.1 Схемы сетевых драйверов для светодиодных ламп, продаваемых на Алиэкспресс

Драйверы для светодиодных ламп, изготавливаемых нашими китайскими коллегами, не являются образцом показательной безупречности. Они зачастую выдают ток более высокий, чем необходимо для используемого типа светодиодов, что неизбежно приводит к сокращению срока службы изделия. Однако главным их недостатком является коэффициент пульсаций освещённости, который, как правило, превышает 40% и даже близко не укладывается в требования СНиП (от 10 до 20% в зависимости от предназначения помещения).

Так что давайте изобразим немного откорректированную схему балластного драйвера для питания светодиодов, а также онлайн калькулятор для корректного расчёта номиналов его элементов.

Рис.2 Схема сетевого балластного драйвера для светодиодных ламп и светильников

Конденсатор С1 для переменного тока представляет собой реактивное и не потребляющее энергию сопротивление Хс, величина которого определяется по формуле: XC = 1 / (2πFC), где F – частота сети (50 Гц), а С – ёмкость конденсатора С1. Именно величина ёмкости этого конденсатора (при соответствующем выборе номиналов резисторов) оказывает основное влияние на ток, протекающий через светодиоды.

Резистор R1 предназначен для разрядки конденсатора С1 после отключения драйвера от сети, а R2 – для ограничения импульсного броска тока при включении. Этот резистор повышает надёжность драйвера, так как в начальный момент подачи напряжения конденсаторы представляют собой практически КЗ, и токи через диоды выпрямительного моста могут превысить допустимые значения. Номинал резистора R2 оптимально выбрать исходя из величины: R2 ≈ 0,025XC1.
Такого же номинала выберем и резистор R4, предназначенный для снижения пульсаций напряжения на светодиодах. От этих резисторов также зависит ток, протекающий через светодиоды, однако при таких относительно низких номиналах их влияние будет несущественным.

Для достижения приемлемого по требованиям СНиП коэффициента пульсаций, ёмкость конденсатора С2 необходимо выбрать, исходя из соотношения: C2 = 20*C1.

В разнообразных источниках приводится одна и та же формула, определяющая ток через линейку светодиодов в зависимости от номиналов элементов драйвера: ILed = (220 — ULed) / XC1.
Эта формула верна исключительно при отсутствии сглаживающего конденсатора С2, однако в случае его наличия, даёт приемлемую точность исключительно при низких величинах ULed, в то время как при ULed > 100 В, погрешность расчёта может превышать 50%.
Поэтому приведём откорректированную формулу, лишённую этого недостатка, а заодно учитывающую влияние резисторов R2 и R4: ILed ≈ (220 — ULed/1.41) / (XC1 + R2 + R4).

А теперь обещанный онлайн калькулятор:

РАСЧЁТ СЕТЕВОГО (220 В) БЕСТРАНСФОРМАТОРНОГО ДРАЙВЕРА ДЛЯ СВЕТОДИОДОВ

ULed – это сумма падений напряжений на каждом из светодиодов при заданном токе.
ILed – это ток, который не должен превышать, а ещё лучше – быть процентов на 15…20 меньше, чем максимально допустимый постоянный ток, приведённый в характеристиках светодиода.

   Суммарное напряжение на светодиодах ULed (В)
   Ток через светодиоды ILed (мА)

   Ёмкость конденсатора С1 (МкФ)
   Сопротивление резисторов R2 и R4 (Ом)
   Мощность, рассеиваемая на R2 и R4 (Вт)
   Ёмкость конденсатора С2 (МкФ)

Все конденсаторы и выпрямительные диоды должны быть рассчитаны на напряжение – не менее 400 вольт.



Простая схема обнаружения снижает нагрузку на светодиодный драйвер с диммированием от сети
