Схема установки кондиционера: Типовые варианты монтажа кондиционера – интернет-магазин профессиональных систем кондиционирования, вентиляции и отопления iclim.ru.

Монтаж кондиционеров — схемы размещения.

Монтаж кондиционеров, выбор места для размещения наружного и внутреннего блоков.

Эта процедура предшествует монтажу кондиционеров и от того насколько правильным будет выбор схемы размещения сплит-системы, зависит общий результат, а именно безотказная работа кондиционера, комфорт и здоровье находящихся в помещении людей. Для выбора места установки кондиционера необходимо учитывать ряд факторов. Во-первых, воздушный поток, создаваемый внутренним блоком кондиционера не должен напрямую попадать на рабочее место или зону отдыха, иначе возможен не только  дискомфорт, но и  простуда. С другой стороны, для полноценного кондиционирования, поток должен покрывать максимальную площадь помещения, поэтому не должно быть препятствий на его пути. Пространство вокруг внешнего блока также должно быть достаточно большим, иначе тепло, которое он выделяет, не будет рассеиваться с достаточной эффективностью и производительность кондиционера упадет.   Кондиционер целесообразно устанавливать в легкодоступном месте так, чтобы его можно было без труда обслуживать. С этих позиций внешний блок кондиционера лучше всего установить под окном или сбоку от него.

Очень важно при определении с местом установки внутренней части сплит-системы не нарушить интерьер помещения, а с наружной — не испортить фасад здания. И тут задача скорее свести урон к минимальному: не нарушить элементы отделки,  максимально сократить уличный участок фреоновой магистрали (в идеале разместить блок в месте ее выхода)

Отметим, что идеальные варианты, когда соблюдаются все перечисленные  требования на практике встречаются не всегда. Часто приходится находить какие-то компромиссы

Ниже приводятся основные типовые схемы монтажа кондиционеров (сплит-систем) настенного типа.

Схема №1

Это наиболее часто используемая схема установки кондиционера. Внутренний блок устанавливается на стене, примыкающей к фасадной, а наружный блок монтируется под окно. Удобство данной схемы наряду с простотой монтажа и обслуживания в том, что внутренний блок создает направленный поток вдоль окна, не затрагивая зону постоянного нахождения людей. Межблочные коммуникации, если кондиционер устанавливается в процессе ремонта квартиры, рекомендуется уложить в стену, проштробив в ней необходимое углубление. Если ремонт уже сделан, то магистраль можно закрыть декоративным коробом. Снаружи такой монтаж кондиционера выглядит аккуратно, т. к. часть трассы закрыта наружным блока и на виду остается лишь небольшой участок магистрали.



Схема №2

Эта схема размещения обладает всеми достоинствами варианта №1. Кроме того, межблочные коммуникации предельно коротки и не портят вид, ни интерьера помещения, ни фасада дома. Снаружи такой вариант размещения выглядит очень аккуратно. Минусом является большая стоимость работ по установке (с учетом возможных высотных работ) и неудобства при обслуживании и ремонте.



Схема №3

Данный вариант хорош тем, что воздушный поток равномерно распределяется по всему помещению и способствует созданию однородной температуры в любой его части.

Для монтажа внутреннего блока требуется достаточная ширина межоконного стенного проема и отсутствие в этой части штор. Схему рекомендуется применять, если центральная зона помещения не предполагает частого нахождения в ней людей, т. к. именно сюда будет направляться основной поток охлажденного воздуха. Наружный блок кондиционера устанавливается под окном, для удобства в его обслуживании и ремонте.



Схема №4

Аналогичный предыдущей схеме вариант установки внутреннего блока с монтажом наружного между окнами, на одном уровне с внутренним. В этом случае сокращается межблочное расстояние, и установленный по данной схеме кондиционер идеально впишется любое помещение.



Схема №5

Данная схема аналогична варианту №1. Ее плюсом является то, что наружный блок абсолютно не загораживает вид из окна. Однако есть и тонкий момент — балкон должен быть либо не застеклен, либо иметь открывающиеся с торца окна. В противном случае, как при монтаже, так и при обслуживании кондиционера потребуются услуги промышленного альпиниста или автовышки.



Схема №6

В данной схеме наружный блок кондиционера устанавливается на  торец балкона.  Как и в предыдущей схеме, балкон должен быть либо не застеклен, либо иметь открывающиеся с торца окна. В противном случае, как при монтаже, так и при обслуживании кондиционера потребуются услуги промышленного альпиниста или автовышки.



Схема №7

Пожалуй, это самая эффективная схема монтажа кондиционера на балконе. Подходит также и для большинства лоджий, в том числе и застекленных. Если монтаж кондиционера осуществляется до ремонта, то трассу можно спрятать под балконную обшивку. Единственное условие — балконное ограждение, к которому крепится наружный блок, должно быть для этого пригодным.

Приведенные выше схемы, не исчерпывают всех вариантов установки кондиционеров. Более того, даже в случаях, которые условно попадают под «типовые», бывают ситуации, требующие выработки дополнительных решений. Поэтому перед заказом кондиционера, мы всегда рекомендуем нашим потенциальным клиентам воспользоваться нашей услугой вызов специалиста.

Схема подключения кондиционера, фот ои видео

Трудно вообразить современную жизнь без кондиционера. Практически в каждом доме есть кондиционер. Но если Вы только приобрели кондиционер или собираетесь приобрести, то Вам необходимо знать, что установка кондиционера осуществляется по определенной схеме, которая предлагается специалистами, осуществляющими монтаж кондиционеров. В основном схема подключения кондиционера соответствует требованиям помещения и пожеланиям клиента. В схему для установки, например, нестандартной сплит-системы или помещения с рядом особенностей, могут вноситься некоторые поправки.

Установка кондиционера по правилам

Каждый клиент желает, чтобы установка кондиционера осуществлялась экономично, а его обслуживание в дальнейшем было быстрым и без дополнительных материальных затрат. Типичная схема подключения кондиционера предполагает расположение внутреннего блока кондиционера на стене, прилегающей к окну, что позволяет использовать ограниченное количество материалов, что в свою очередь обуславливает снижение стоимости монтажа.

К тому же, такое расположение внутреннего и наружного блоков дает возможность сплит-системе работать эффективнее и тратить меньшее количество электроэнергии. Кроме того, нагрузка на компрессор при таком расположении блоков снижается, благодаря чему увеличивается его срок работы. Внешний блок кондиционера обычно размещают под окном, что позволяет осуществить такой монтаж без дополнительных средств. Причем в дальнейшем обслуживать кондиционеры, расположенные таким образом, намного проще, быстрее и без применения дополнительных технических средств.

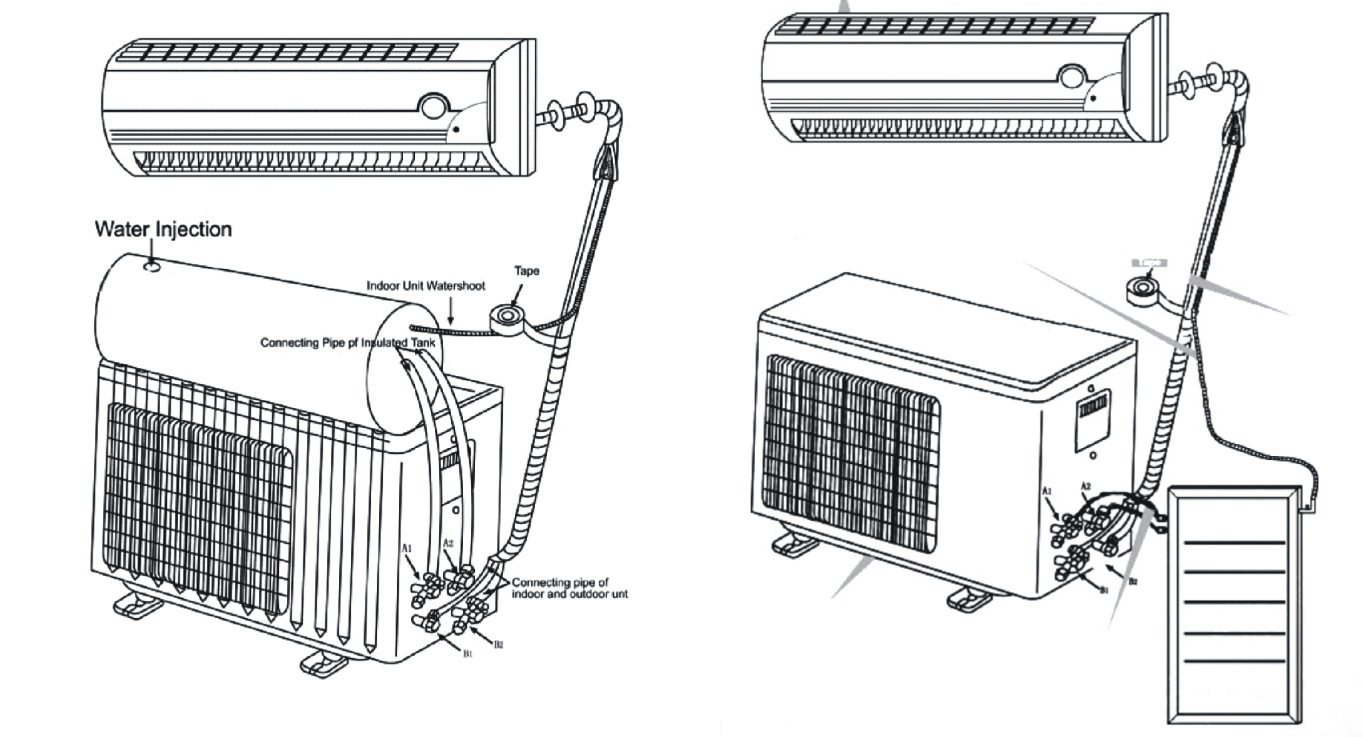

Между внутренним и внешним блоками прокладываются соединительные коммуникации, которые прячутся в декоративном пластиковом блоке. Для скрытия блока при входе в помещение используются дизайнерские приемы. Подключение внутреннего блока сплит-ситемы к электросети осуществляется посредством использования розетки или распределительного щита. В любом случае кабель скрывают в пластиковом блоке. Иногда рекомендуют подключать системы кондиционирования через автомат, что требует проведения определенных мероприятий, которые могут быть невозможными из-за дальнего размещения распределительного щита. Тогда, единственным возможным способом подключения кондиционера является использование самой близкорасположенной розетки. Данная схема подключения кондиционера является наиболее экономичной и оптимальной. Она может применяться в большинстве случаев.

Подключение электропроводки кондиционера

В зависимости от мощности кондиционера его можно встроить в существующую электрическую сеть или подвести к кондиционеру отдельную линию. Обязательно необходимо установите автомат, вне зависимости от того отдельная это линия или ближайшая розетка. Провода можно укладывать вместе с медными трубками в штробы или декоративные короба.

Начать надо с того, что точно определить каким способом кондиционер будет подключен к электросети дома

.

Варианта всего два:

• подключение кондиционера к существующей электросети, то есть к ближайшей розетке.
• подключение кондиционера к отдельной линии электропитания, которая подключается на отдельный автомат.

К существующей проводке в ближайшем к кондиционеру месте можно подключать, если:

• это кондиционер с низкой мощностью
• это оконный или мобильный кондиционер
• при высокой электрической мощности сети
• если кондиционер монтируется временно
• если на одной линии электропитания с кондиционером не будет: стиральной машины, электрического чайника, водонагревателя, электрической плиты и др. энергоемких приборов

Категорически запрещено подключать сплит-систему в существующую сеть дома или квартиры, если:

• электропровода сделаны из алюминия
• электропровода имеют низкую площадь сечения
• отсутствует заземление и защита
• проводка ветхая или поврежденная

Если кондиционер будет подключен к ближайшей розетке, сеть должна быть оборудована УЗО и диф. автоматом — кондиционер потребляет много электроэнергии на протяжении длительного времени. При включении в сеть кондиционер обязательно поставьте автомат на 20А и выше в месте включения.

Отдельная линия электропитания — более предпочтительный вариант для подключения кондиционеров. Это позволит защитить существующую сеть и агрегат от перегрузок и колебаний напряжения. Отдельная линия позволит подвести ток прямо к кондиционеру, следовательно это не влияет на его расположение.

Требование к линии электропитания

Требования к отдельной линии электропитания:

• наличие автомата на линии
• наличие заземления
• только медные кабели
• сечение проводов от 3 Х 2,5 и выше

Нежелательно включать в линию вместе с кондиционером другие бытовые приборы и освещение. Подключать дополнительные системы: обогрева дренажа кондиционера, обогрева внешнего блока, допустимо. На отдельную линию электропитания не имеет смысла устанавливать УЗО и диф.автомат.

Также необходимо провести электропитание от внутреннего блока кондиционера к внешнему. если это возможно — кабель можно класть вместе с фреоновой межблочной трассой.

В подключении кондиционера необходимо руководствоваться инструкцией по эксплуатации, в которой, кроме прочего, указано как именно подключать электрические провода. Также в инструкции приведена подробная схема подключения проводов для этой определенной модели.

Второе решение чтобы получить информацию для монтажа конкретного кондиционера — электрическая схема представленная на внутренней стороне крышки блоков кондиционера, либо на самих блоках. В ней в подробностях указано как необходимо соединять блоки кондиционера между собой и как соединять сплит-систему с существующей электросетью.

Рассмотрим самую распространенную последовательность подключения домашнего кондиционера.

Подключаем питающий провод к монтажному блоку. В монтажном блоке кондиционера, подключение питающего провода производиться строго согласно приведенной схеме на крышке.

Черный провод, который идет от автомата подключается к клемме L

Синий провод подключается к клемме N

Желто-зеленый провод подключается на массу кондиционера

Подключение наружного блока необходимо осуществлять следуя руководству пользователя или схеме расположенной на кондиционере. Подключение блоков сплит-системы между собой производиться силовым кабелем, сечением не менее, чем указано на крышке.

Сечения проводов, рекомендованных к использованию при мощности кондиционера до 4,6 кВт — 3 Х 2,5. Поставьте автомат на 20А. Для подключения кондиционера необходимо использовать только медные кабели.

Выполняйте монтаж электрики не торопясь и строго придерживаясь схемы. Электрокабели укладывайте в штробы и декоративные короба не открыто, используйте гофрированную трубу подходящего диаметра. Это позволит демонтировать или заменить провода при необходимости. Если вы кладете дренаж вместе с кабелем — не пренебрегайте прятать кабель в гофрированную трубку.

Монтаж установка и подключение кондиционера видео

Читаем дальше — узнаём больше!

Оценка: 2.6 из 5
Голосов: 179

выбор места, самостоятельный монтаж, схемы расположения

Где правильно установить кондиционер: выбираем место

Выбирая место для установки кондиционера, первое, что нужно учесть – наиболее прохладным воздух будет на расстоянии 2-3 метра от устройства. Разместите его таким образом, чтобы в этой зоне не оказались кровать, диван или другое место для сна или продолжительного отдыха. Кроме того, выбирая, где установить кондиционер, стоит подобрать место, удаленное от всех нагревательных приборов. Все, что выделяет тепло или пар – плохой сосед для кондиционера, если Вы конечно не хотите устраивать комнатные торнадо 🙂 . Также нежелательно, чтобы предметы мебели стояли на пути воздушного потока, в противном случае работа прибора будет недостаточно эффективной.

Выбирая, как правильно установить кондиционер в комнате, учитывают и расположение окон. Если у Вас солнечная сторона, то поток охлажденного воздуха должен идти перпендикулярно притоку тепла из окон, в таком случае температура будет распределяться наиболее равномерно. Также не рекомендуется располагать сплит-систему напротив двери в комнату, чтобы охлажденный воздух не уходил в другие помещения.

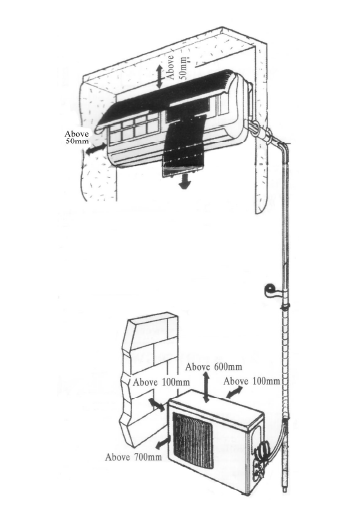

При установке кондиционера под потолком нужно также учесть необходимый отступ – не менее 15 см от потолка, чтобы обеспечить пространство для движения воздуха. Так как большинство сплит систем не обеспечивает приток воздуха с улицы, а только охлаждает уже существующий, для здорового микроклимата кондиционер лучше поставить в одну комнату с бризером – он будет подавать свежий воздух, а кондиционер – охлаждать его до желаемой температуры.

Если Вы решаете, как правильно установить кондиционер в спальне, то лучшим решением будет разместить его над кроватью – в таком случае зона наибольшего холода будет за границей спального места, и воздух во время сна будет приятной температуры.

Если говорить о том, как правильно установить кондиционер на кухне, то, кроме отдаления от источников тепла, к которым относится и кухонная плита, нужно учесть и то, что если поток воздуха будет попадать в другие комнаты, то запахи с кухни пойдут по всей квартире. Если у Вас газовая плита, то располагать кондиционер напротив нее также не стоит, так как воздух из него будет задувать пламя. На кухне зачастую недостаточно места для установки сплит-системы по всем правилам, в таком случае можно выбрать угловую или компактную установку, сейчас на рынке предоставлены и такие варианты.

Подключение кондиционера Ballu

НАИМЕНОВАНИЕ (СТОИМОСТЬ РАБОТ ПО ПОДКЛЮЧЕНИЮ)	ЕД. ИЗМ.	СТОИМОСТЬ
ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 1.5 / 2.0 / 2.5 кВт (05 / 07 / 09 BTU)
Подключение кондиционера Ballu • внутренний блок (под ключ) до 2.5 кВт	Шт.	от 2 000,00
Подключение наружного блока кондиционера (под ключ) до 2.5 кВт	Шт.	от 2 000,00
Подключение кондиционера Ballu к электросети до 2.5 кВт	Шт.	от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 2.5 кВт	Шт.	от 1 500,00
Подключение после прокладки трассы (стоимость за 2 блока) до 2.5 кВт	Шт.	4 500,00
Комплексный сервис до 2.5 кВт	Шт.	3 500,00
Заправить хладагентом до 2.5 кВт	Шт.	3 500,00
ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 3.5 кВт (12 BTU)
Подключение кондиционера Ballu • внутренний блок (под ключ) до 3. 5 кВт	Шт.	от 2 000,00
Подключение наружного блока (под ключ) до 3.5 кВт	Шт.	от 2 000,00
Подключение кондиционера Ballu к электросети до 3.5 кВт	Шт.	от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 3.5 кВт	Шт.	от 1 500,00
Подключение после прокладки трассы (стоимость за 2 блока) до 3.5 кВт	Шт.	4 500,00
Комплексный сервис до 3.5 кВт	Шт.	3 500,00
Заправить хладагентом до 3.5 кВт	Шт.	3 500,00
ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 4.5 / 5.0 кВт (18 BTU)
Подключение кондиционера Ballu • внутренний блок (под ключ) до 5.0 кВт	Шт.	от 2 500,00
Подключение наружного блока (под ключ) до 5.0 кВт	Шт.	от 2 500,00
Подключение кондиционера Ballu к электросети до 5. 0 кВт	Шт.	от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 5.0 кВт	Шт.	от 1 500,00
Подключение после прокладки трассы (стоимость за 2 блока) до 5.0 кВт	Шт.	4 500,00
Комплексный сервис до 5.0 кВт	Шт.	3 500,00
Заправить хладагентом до 5.0 кВт	Шт.	3 500,00
ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА BALLU • ЦЕНА НА 7.0 / 8.0 кВт (24 / 30 BTU)
Подключение кондиционера Ballu • внутренний блок (под ключ) до 8.0 кВт	Шт.	от 3 000,00
Подключение наружного блока (под ключ) до 8.0 кВт	Шт.	от 3 000,00
Подключить кондиционер Ballu к электросети до 8.0 кВт	Шт.	от 1 500,00
Подключение медных туб (вальцевание+вакуумирование) до 8.0 кВт	Шт.	от 1 800,00
Подключение после прокладки трассы (стоимость за 2 блока) до 8. 0 кВт	Шт.	5 500,00
Комплексный сервис до 8.0 кВт	Шт.	3 500,00
Заправить хладагентом до 8.0 кВт	Шт.	4 500,00
ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА БАЛУ • ЦЕНА НА 10 кВт (36 BTU)
Подключение кондиционера Балу • внутренний блок (под ключ) до 10 кВт	Шт.	от 3 000,00
Подключение наружного блока (под ключ) до 10 кВт	Шт.	от 3 000,00
Подключить кондиционер Балу к электросети до 10 кВт	Шт.	от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 10 кВт	Шт.	от 1 800,00
Подключение после прокладки трассы (стоимость за 2 блока) до 10 кВт	Шт.	5 500,00
Комплексный сервис до 10 кВт	Шт.	3 500,00
Заправить хладагентом до 10 кВт	Шт.	5 000,00
ПОДКЛЮЧЕНИЕ КОНДИЦИОНЕРА БАЛУ • ЦЕНА НА 12 / 14 / 16 кВт (48 BTU)
Подключение кондиционера Балу • внутренний блок (под ключ) до 16 кВт	Шт.	от 4 000,00
Подключение наружного блока (под ключ) до 16 кВт	Шт.	от 4 000,00
Подключение кондиционера Балу к электросети до 16 кВт	Шт.	от 1 500,00
Подключение медных туб (вальцовка и вакуумирование) до 16 кВт	Шт.	от 2 000,00
Подключение после прокладки трассы (стоимость за 2 блока) до 16 кВт	Шт.	от 7 000,00
Комплексный сервис до 16 кВт	Шт.	4 500,00
Заправить хладагентом до 16 кВт	Шт.	6 500,00

Принцип работы кондиционера: устройство и схема

В России преобладает континентальный климат. Это значит, что зимой во всех регионах прохладно и выпадает снег, а летом — жарко. Из-за этого у людей возникает потребность в покупке кондиционера или сплит-системы. Но как обычному человеку выбрать, когда магазины предлагают десятки вариантов, отличающиеся по виду, мощности и стоимости? Для этого необходимо не только разбираться в марках, но и знать принцип работы устройств.

Как работает кондиционер

Система работает по принципу замкнутого цикла. Воздух в помещении охлаждается, проходя через теплообменник внутреннего блока, в котором испаряется хладагент. Рассмотрим схему работы устройства поэтапно.

• Компрессор, установленный во внешнем блоке, сжимает холодильный агент и в газообразном состоянии из испарителя внутреннего блока нагнетает его в конденсатор.
• В конденсаторе фреон охлаждается за счет теплообмена с наружным воздухом и конденсируется. Все это происходит в теплообменнике внешнего блока.
• Далее холодильный агент проходит через дросселирующее устройство, где происходит резкое понижение давления и температуры фреона. При этом часть жидкого холодильного агента неизбежно переходит в газообразное состояние.
• Холодный фреон поступает в теплообменник внутреннего блока (испаритель), где за счет теплообмена с воздухом из помещения он закипает и переходит из жидкого состояния в газообразное. Воздух же, в свою очередь, охлаждается и поступает в комнату.

Из-за особенности работы кондиционера на испарителе образуются капли воды — конденсат. Обычно при монтаже системы, для отвода конденсата устанавливают отдельную трубку. Она выходит на улицу или в канализацию, чтобы в помещении не было лишней влаги.

Направление выходящего воздуха из внутреннего блока регулируется с помощью специальной шторки и жалюзи по горизонтали и вертикали.

Как устроен принцип работы инверторного кондиционера

Особенность данного устройства состоит в том, что компрессор включается один раз за все время работы кондиционера и находится в этом состоянии постоянно, изменяя число оборотов в зависимости от нагрузки на кондиционер. В свою очередь обычный кондиционер (on/off) периодически включается и выключается, не меняя число оборотов. Инвертор экономит электроэнергию и продлевает срок жизни компрессора, поскольку работает, не включаясь/выключаясь, а плавно меняя количество оборотов.

Инверторная модель будет экономичней, чем любой другой кондиционер, если он будет работать как минимум несколько часов без выключения.

У инверторной модели, как у обычного кондиционера, есть два блока – внешний и внутренний. В наружном установлен компрессор, медные фреоновые трубопроводы, вентилятор и конденсатор. Внутренний блок состоит из испарителя, вентилятора, жалюзи, фильтра и специального поддона для образовавшегося конденсата.

Устройство и принцип функционирования сплит-системы

Обычная классическая сплит-система состоит из двух модулей (блоков) – внешнего и внутреннего. Устройство внешнего блока сплит-системы типа on/off практически всегда одинаково.

Внешний блок

Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапан, также в нем есть капиллярная трубка. Во всех блоках находится фильтр-осушитель, который очищает и осушает холодильный агент от возможного попадания влаги в систему и различного рода загрязнений. В сплит-системах инверторного типа во внешнем блоке также расположена плата управления, которая есть и в мультисплит-системах. Благодаря тому, что компрессор располагается именно в наружном блоке, уровень шума от работающего кондиционера в квартире гораздо ниже, чем со стороны улицы. Размеры внешнего блока могут отличаться в зависимости от производительности модели, а также от бренда. Соединение внутреннего блока с внешним происходит с помощью фреоновых трубопроводов. Также имеется дренажная магистраль, и электрический кабель для питания внутреннего и внешнего блока.

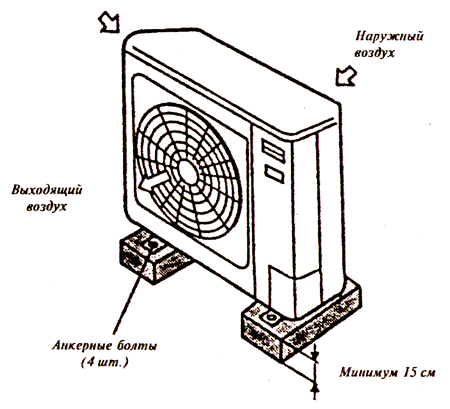

Внешний блок кондиционера всегда должен располагаться со стороны улицы. Он крепится на наружную сторону стены. Если кондиционер необходимо устанавливать на достаточной высоте от земли и смонтировать наружный блок обычным способом не представляется возможным, то приглашаются монтажники-альпинисты со специальным снаряжением и оборудованием. Без таких приспособлений невозможно установить внешний блок высоко.

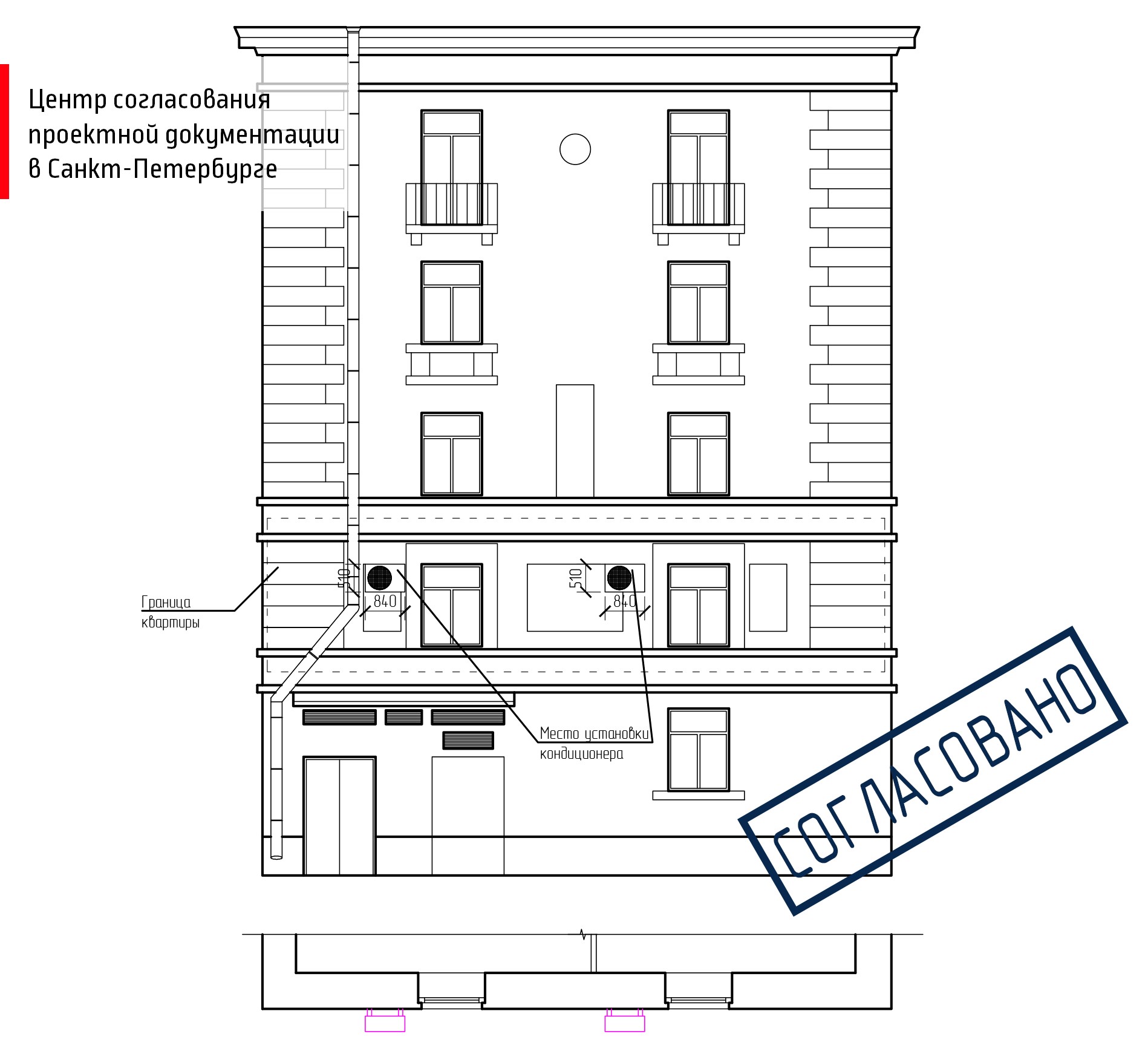

Также наружный блок может быть установлен на крыше зданий, на незастекленных балконах и лоджиях, открытых общих балконах или лестничных пролетах с открытым доступом к улице.

Часто внешние блоки поставляются в антивандальном корпусе, если это не предусмотрено производителем, то блок, установленный на уровне первых этажей, может быть дополнительно помещен в специальный защитный короб из металлических прутьев. Во избежание скапливания снега или дождевой воды, а также мусора, над внешними блоками иногда устанавливают специальный скошенный навес.

Внутренний блок

Внутренние блоки сплит-системы существенно отличаются друг от друга. Во-первых, это зависит от производителя, т.е. все внутренние блоки отличаются дизайном, во-вторых, блоки различаются по типу установки, и, соответственно, имеют существенное различие не только в дизайне фронтальной панели, но и корпуса в целом. Также внутренние блоки, в зависимости от производителя, мощности и модели, могут различаться комплектующими, функционалом, габаритными размерами.

Внутренние блоки сплит-системы могут быть следующих типов:

• настенные – они предназначены для установки на стену;

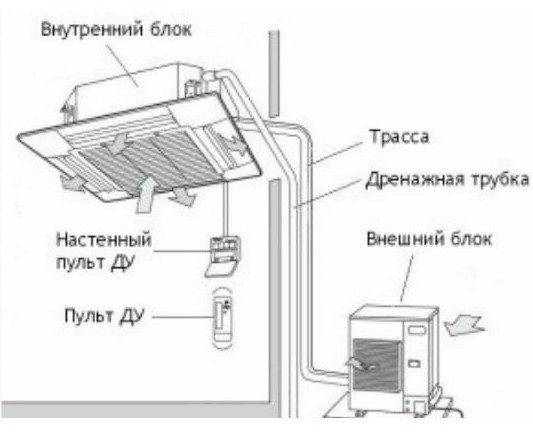

• кассетные – размещаются в зоне подпотолочного пространства;
• канальные – устанавливаются в зоне подпотолочного пространства с системой воздуховодов;
• напольно-подпотолочные – могут быть установлены как на пол, так и в зону под потолком;
• колонные – устанавливаются на пол, имеют большие размеры, в сравнении с другими типами внутренних блоков классических сплит-систем.

Работа внутреннего блока регулируется благодаря электронной плате. Во внутреннем блоке расположены фильтры для очистки воздуха, автоматика, испаритель и вентилятор для обдува теплообменника испарителя. Основные функции современных сплит-систем – вентиляция, осушение, охлаждение, обогрев и поддержание заданной температуры воздуха в помещении. Управление при помощи пульта дистанционного управления. Практически все современные модели сплит-систем оснащены пультом ДУ. С его помощью происходит не только включение и отключение прибора, но и управление всеми функциями  – установка температурного режима, включение таймера, программирование задач, включение всех режимов, предусмотренных конкретной моделью кондиционера. Если в модели реализована функция «I feel», то благодаря датчику температуры в пульте ДУ кондиционер отслеживает окружающую температуру воздуха в помещении, и при достижении установленной пользователем температуры оборудование поддерживает ее. На внутреннем блоке происходит регулировка направления воздушного потока путем изменения угла наклона жалюзи. Работа компрессора внешнего блока регулируется постоянным контролем всех систем.

Особенности функционирования напольных кондиционеров

Эти модели используются редко, если нельзя установить стандартный сплит. Напольные кондиционеры также бывают только стационарными. Стационарные модели имеют аналогичный принцип работы, как обычный кондиционер, за исключением установки внутреннего блока. Он размещается не под потолком, а на высоте полуметра от пола. Внешний блок расположен на улице. Такие сплит-системы относятся к полупромышленной серии. Как правило, они отличаются большей производительностью, чем бытовые модели.

Особенности мобильных моделей

Мобильная модель имеет только один блок, располагается внутри помещения. В нем расположены компрессор, испаритель и конденсатор. Механизм функционирования основан на обработке воздуха, который находится внутри помещения.

Обычно выбирать мобильную модель не рекомендуют, поскольку самая шумная часть будет установлена не за окном, а в помещении. При включенном кондиционере вам будет некомфортно находиться в комнате. К тому же, они отличаются небольшой мощностью.

В чем отличие кондиционера от сплит-системы

Кондиционер – это сложное техническое оборудование, предназначенное для создания и поддержания комфортного температурного режима в помещении любого назначения. Кондиционер может не только охлаждать воздух, но и нагревать его, если это предусмотрено производителем.  Кондиционер – это общее понятие климатической холодильной техники. Видов кондиционеров на сегодняшний день представлено очень много. Кондиционером можно назвать как бытовой прибор для охлаждения воздуха, например, оконный кондиционер или мобильный кондиционер, так и чиллер – промышленное климатическое оборудование большой мощности. Для более точного определения существуют названия кондиционеров, например, сплит-система.

Сплит-система представляет собой кондиционер, состоящий из двух блоков – внешнего и внутреннего. Внутренний блок включает в себя систему управления – автоматики, фильтры для очистки воздуха, вентилятор для обдува теплообменника испарителя и сам испаритель. Внешний блок включает в себя компрессор, конденсатор, четырехходовой клапана, капиллярную трубку и систему автоматики.

Бытовая сплит-система чаще всего устанавливается в относительно небольших по площади помещениях, например, бытовая настенная сплит-система предназначена для создания оптимального микроклимата в помещениях от 10 до 70 м2, в зависимости от мощности оборудования. Поэтому такие сплит-системы чаще всего устанавливаются в квартирах или в небольших офисных помещениях.

Один внутренний блок способен поддерживать температуру в одном помещении, если требуется поддержание температуры сразу в нескольких комнатах, то для этого существуют мультисплит-системы. Такая система предполагает подключение сразу нескольких внутренних блоков к одному наружному.

Есть также и другие типы сплит-систем, которые больше подходят для просторных помещений большой площади – торговых центров, ресторанов, бизнес-центров и т.д. Все эти сплит-системы также имеют по одному внутреннему и одному внешнему блоку, отличаются они только внутренними блоками и производительностью. Внутренние блоки делятся по типу установки – кассетные, канальные, колонные, напольно-подпотолочные, колонные. Сплит-системы могут отличаться опциями и функциями, это зависит от модели и производителя. Например, в сплит-системах может быть разное количество очищающих воздушных фильтров. Количество режимов также может отличаться – в некоторых кондиционерах предусмотрены следующие популярные режимы – «I feel», ночной режим, самоочистка, авторестарт, автоотключение, самодиагностика, турборежим, интеллектуальная оттайка и др.

Как выбрать сплит-систему для дома

Выбирая кондиционер для домашнего использования, учитывайте размер помещения. Для малогабаритной комнаты (до 15-20 метров) подойдет система 7000 BTU. Для помещения до 25 квадратных метров лучше выбрать более мощную модель — 9000 BTU.

Подумайте о затратах на электричество и выбирайте энергосберегающие модели  A++, потребление около 700-800 ватт. Если бюджет позволяет можно купить кондиционер A+++ с потреблением 500-600 ватт.

Оцените уровень шума. Если есть возможность, послушайте, как работает система, ведь вам придется находиться в комнате во время работы кондиционера. Допустимое значение шума для внутреннего блока — 19-32 дБ.

Преимущества и недостатки кондиционеров

Если вы собираетесь покупать кондиционер или сплит-систему, вам будет интересно узнать о плюсах и минусах.

Преимущества

• Обеспечение комфортной температуры в комнате. Независимо от погоды за окном, сплит-система позволит создать благоприятную атмосферу в помещении. Летом кондиционер охладит воздух, а осенью или весной — нагреет. В любом случае находиться в комнате будет комфортно.
• Чистый воздух в помещении. Особенно это актуально для жителей крупных городов, проживающих в промышленных районах. Использование кондиционера позволит получить прохладный, чистый воздух, не открывая окон.
• Поддержание оптимальной влажности воздуха. Некоторые модели имеют функцию осушения, создавая оптимальный уровень влажности в помещении.

Недостатки

Обращаем внимание, что кондиционер может принести вред человеку, только при неправильном использовании. Если не чистить регулярно агрегат, в нем могут начать размножаться вредные бактерии и вирусы.

Из-за особенностей работы кондиционера воздух в помещении становится более сухим, поэтому рекомендуем использовать отдельные устройства, повышающие уровень влажности в комнате.

Во время работы компрессоры издают небольшой шум. Обычно компрессор находится в наружном блоке, и в помещении не слышно, как он работает.

Обслуживание и ремонт

Необходимо регулярно чистить кондиционер и проводить профилактический ремонт, чтобы обеспечить исправность всех систем. Почистить фильтр можно самостоятельно, зная устройство модели или вызвать специалиста, который справится с этим за 30-60 минут.

Если кондиционер сломался, не занимайтесь ремонтом самостоятельно, позвоните в сервисную службу и опишите проблему. Иногда поломки решаются в течение нескольких часов на месте. Например, если сплит-система отключилась из-за перегрева после продолжительной работы, причина, скорее всего, кроется в перегреве компрессора или в загрязнении радиатора. Проблема решается чисткой решетки.

Если агрегат работает не на полную мощность, проверьте воздушные фильтры. Возможно, их нужно почистить.

Принципиальная схема кондиционера

Как и любое другое техническое устройство, кондиционер имеет принципиальную схему, на которой указаны все его составляющие, а также коммуникации — то есть соединения между ними.

Условно кондиционер можно разделить на две функциональные части:

• холодильный контур
• электрическая часть

Основную функцию — охлаждение, осуществляет холодильный контур, а вот всеми его компонентами управляет электрическая схема (электронная).

В данной статье мы рассмотрим схемы неинверторных кондиционеров.



Схема холодильного контура

Ниже размещена схема холодильного контура кондиционера.

Схема взята не из учебника, а из сервисной документации производителя, поэтому и обозначения приведены на английском языке.

Compressor — компрессор, «сердце кондиционера». Компрессор сжимает хладагент и прокачивает его по контуру.

Heat exchanger — теплообменник,

• outdoor unit — внешнего блока, то есть конденсатор, охлаждает сжатый фреон ниже температуры конденсации
• indoor unit — внутреннего блока — испаритель, в нём рабочее вещество испаряется, опуская температуру

Expansion valve — расширительный вентиль

По-другому ТРВ — терморегулирующий вентиль. Обеспечивает подачу необходимого количества хладагента.

В простых кондиционерах его роль выполняет капиллярная трубка, без всякой регулировки, в инверторных системах — электронный расширительный вентиль.

2-Way valve — двухходовой вентиль, то есть обычная задвижка, с двумя положениями — открыто и закрыто

3-Way valve — трёхходовой клапан, в кондиционере это сервисный порт, к которому подключается шланг манометрического манометра для измерения давления или заправки.

4-Way valve — четырёхходовой клапан, обеспечивает реверс хладагента для работы кондиционера в режиме обогрева

Strainer — фильтр, на данной схеме это фильтр-осушитель, так как установлен перед ТРВ (и после, так как система может работать в режиме реверса и хладагент меняет направление движения).

Его задача не допустить попадание влаги в тонкий канал ТРВ — так как влага его закупорит, не давая пройти хладагенту.

Muffler — глушитель

Стрелками указано направление движения фреона по контуру:

• сплошной стрелкой — в режиме охлаждения
• пунктирной стрелкой — в режиме нагрева

Также в более сложных и совершенных кондиционерах устанавливают:

• датчики давления
• отделители жидкого хладагента
• линии перепуска
• системы инжекции (впрыска) в компрессор
• маслоотделители



Схема мульти сплит системы

Мульти сплит система — это кондиционер имеющий один внешний блок и несколько внутренних



В этом случае добавляются ещё несколько внутренних блоков, а также:

Distributor — распределитель, который расщепляет поток хладагента и направляет его в несколько внутренних блоков.

В схеме также присутствуют элементы, которые используются не только в мульти системах:

Receiver tank — ресивер.

Ресивер имеет несколько предназначений — защита от гидроудара компрессора, слив фреона при ремонте и т.д.

В данном случае это линейный ресивер, который не допускает попадание газообразного фреона в ТРВ



Электрическая схема кондиционера

 Схема электрических соединений внешнего блока сплит системы:

 Terminal — клеммная колодка для подключения межблочного кабеля для соединения с внутренним блоком.

N — электрическая нейтраль

2 — подача питания на компрессор с платы управления внутреннего блока

3 — подача питания на двигатель вентилятора для работы на 1-ой скорости

4 — подача питания на двигатель вентилятора для работы на 2-ой скорости

5 — подача питания на привод четырёхходового клапана для переключения в режим обогрева

Компрессор

C — common — общий вывод обмоток компрессора

R — running — рабочая обмотка компрессора

S — starting — фазосдвигающая обмотка двигателя компрессора, стартовая

Internal overload protector — внутренняя защита от перегрузки

Compressor Capacitior — электрический конденсатор, в данном случае рабочий (бывают ещё и пусковые, в настоящее время в кондиционерах не используются)

Fan motor — двигатель, мотор вентилятора

Thermal protector — защита от перегрева, обычно ставится непосредственно на обмотки двигателя и при превышении температуры разрывает цепь.

Fan motor Capacitior — рабочий конденсатор двигателя вентилятора

SV — solenoid valve — электромагнитный клапан, приводящий в действие механизм четырёхходового клапана.



Схема внутреннего блока кондиционера:

 Клеммная колодка

На клеммной колодке кроме межблочных соединений находятся и зажимы для подключения питания (питание может подводиться и наоборот — к внешнему блоку)

L, N — электрическая линия и нейтраль однофазного питания

Filter Board — плата фильтра, уменьшает уровень помех в сети питания

Control Board — плата управления — управляет всеми устройствами, получает данные со всех датчиков, выполняет терморегуляцию, выводит информацию для пользователя на дисплей, выполняет самодиагностику.

Main relay — главное реле — силовое реле, подающее напряжение на компрессор.

Display board — модуль индикации, может представлять из себя линейку светодиодов, которые показывают наличие питания, выбранный режим, код ошибки или дисплей, на котором выводится ещё и температура.

Thermistor — термистор, терморезистор, датчик температуры

Room temp. — датчик температуры воздуха в комнате

Pipe temp. — датчик температуры трубки теплообменника, испарителя

Датчики температуры ещё могут находиться в:

• пульте управления — для поддержания температуры в точке нахождения пульта (например ,режим «I Feel»).
• на входе, выходе и в средней точки испарителя

Step motor — шаговый двигатель,

Применяется для открывания жалюзийной решётки, шторки, закрывающей вентилятор

За один шаг его вал отклоняется на небольшой угол, таким образом получается очень точно контролировать положение вала.

Drain pump motor — дренажный насос, встроенный только у кассетных кондиционеров

Float switch — поплавковый датчик уровня конденсата, только для кассетных кондиционеров





Где взять схему моего кондиционера?

Схемы кондиционера могут отличаться для каждой конкретной модели — где-то могут быть детали, которых нет в приведённых схемах (например датчики или защитные приборы), или наоборот, некоторых деталей не будет.

Для каждой модели кондиционера производитель выпускает сервисную документацию (Service Manual) для ремонтников, обслуживающего и инженерного персонала. В ней находятся не только схемы, но и коды ошибок, способы устранения поломок.

Итак, для нахождения схемы кондиционера необходимо:

• выписать точную модель оборудования
• найти сервис мануал в разделе «Техническая документация»
• можно воспользоваться поиском по сайту или в интернете
• получить информацию у производителя, дистрибьютора

Но даже если вы не нашли информацию по необходимому оборудованию, можно воспользоваться другой из этой серии, либо вообще от другого производителя, так как схемные решения очень схожи.

Также можно создать тему на профессиональном форуме, коллеги обязательно помогут Вам!

Как правильно подключить кондиционер к электросети своими руками: советы мастера

Автор Евгений Апрелев На чтение 5 мин Просмотров 26. 2к.

Любой кондиционер состоит из двух различных по функциям частей: холодильный контур, который осуществляет функцию охлаждения воздуха и электрическая часть, управляющая устройствами и элементами контура.

В этой статье будет рассмотрена электрическая схема кондиционера, варианты его подключения к электропитанию и как правильно подключить кондиционер к электросети.

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

• Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
• Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
• Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
• На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля. Основные модули и блоки:

• Фильтр питания, через который подается напряжение на управляющую плату.
• Control board – блок управления к которому подключены все модули устройства.
• К CN 12 подключено силовое реле питания компрессора.
• К CN6 подключается дренажный насос.
• Клеммник CN 5 отвечает за управление вентилятором сплит-системы.
• К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
• Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
• К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
• К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
• Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм². При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Подключение кондиционера

После их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм². Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

• Климатическая техника имеет небольшую мощность.
• Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм².
• На одной ветке с кондиционером нет энергоемких потребителей.
• Предполагается временный .
• Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Варианты подключения кондиционера к существующей электролинии

Этот вопрос можно было бы не рассматривать, ввиду присутствия розеток в помещении. Но, некоторые владельцы маломощной климатической техники недовольны тянущимся проводом от розетки до потребителя, часто через всю стену.

Если розетка находится достаточно далеко от кондиционера, то существует вариант подключения кондиционера к электросети через выключатель. Предупреждаем сразу: этот вариант подходит только для маломощной климатической техники и вот почему: клеммы обычного выключателя могут попросту не выдержать тока, проходящего через них. В итоге нагрев, искрение, выход из строя выключателя (в лучшем случае) или пожар.

Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Розетка должна выдерживать определенный ток: если мощностью 1 кВт, то розетка должна выдерживать 9-10 А; от 1 до 3 кВт – 16-18 А; от 3 до 4,6 кВт – 20 А; от 4,6 до 5,5 – не менее 25 А. Правильный выбор лучше всего доверить квалифицированному электрику.

Если вы решили подключить кондиционер своими руками, то делайте это с соблюдением всех правил техники безопасности, а чтобы полностью быть уверенным, что процесс подключения прошел правильно и безопасно для климатической техники и обитателей жилища, лучше всего обратитесь за помощью к профессионалам.

Carrier Console Type Руководство по установке кондиционера

КОНДИЦИОНЕР КОНСОЛЬНОГО ТИПА
РУКОВОДСТВО ПО УСТАНОВКЕ

ИНСТРУКЦИЯ ПО УСТАНОВКЕ

ВАЖНОЕ ПРИМЕЧАНИЕ:
Внимательно прочтите это руководство перед установкой или эксплуатацией вашего нового кондиционера.
Обязательно сохраните это руководство для использования в будущем.
Пожалуйста, проверьте информацию о применимых моделях, F-ГАЗе и производителе в «Руководстве пользователя — Спецификация продукта» на упаковке наружного блока.
(только для продуктов Европейского Союза)

Этот продукт был определен как соответствующий Директиве по низковольтному оборудованию (2014/35 / EC) и Директиве по электромагнитной совместимости (2014/30 / EC) Европейского Союза.

Правильная утилизация этого продукта (отработанное электрическое и электронное оборудование)

(При использовании этого кондиционера в европейских странах необходимо соблюдать следующие правила)
— Эта маркировка на продукте или документации к нему указывает на то, что электрическое и электрическое оборудование использовалось (WEEE согласно директиве 2012/19 / EU) нельзя смешивать с обычными бытовыми отходами.
Запрещается утилизировать данный прибор вместе с бытовыми отходами.
Для утилизации есть несколько возможностей:

1. Муниципалитет установил системы сбора, в которых пользователи могут бесплатно утилизировать не менее
   электронных отходов.
2. При покупке нового товара продавец, по крайней мере, бесплатно заберет старый товар.
3. Производитель вернет старый прибор на утилизацию, по крайней мере, бесплатно.
4. Поскольку старые продукты содержат ценные ресурсы, их можно продать торговцам металлоломом.
   Вывоз мусора в дикой природе в лесах и ландшафтах ставит под угрозу ваше здоровье, когда опасные вещества просачиваются в грунтовые воды и попадают в пищевую цепочку.

Этот продукт содержит фторированные газы, подпадающие под действие Киотского протокола

Химическое название газа	R410A / R32
Лобальный потенциал потепления (ПГП) газа	2088/675

ВНИМАНИЕ

1. Приклейте прилагаемую этикетку хладагента рядом с местом заправки и / или восстановления.
2. Несмываемыми чернилами четко напишите количество заправленного хладагента на этикетке хладагента.
3. Не допускать выброса содержащегося в нем фторированного газа.
   Убедитесь, что фторированный газ никогда не выходит в атмосферу во время установки, обслуживания или утилизации. При обнаружении любой утечки содержащегося в ней фторированного газа утечка должна быть остановлена ​​и устранена как можно скорее.
4. Только квалифицированный обслуживающий персонал имеет право доступа и обслуживания этого продукта.
5. Любое обращение с фторированным газом в этом продукте, например, при перемещении продукта или перезарядке газа, должно соответствовать Регламенту (EC)
   № 517/2014 по определенным фторированным парниковым газам и любому соответствующему местному законодательству.
6. По любым вопросам обращайтесь к дилерам, установщикам и т. Д.

Внутренний блок	Размер (IDU)	Наружный блок	Размер (ODU)	Номинальное напряжение и Гц
42QZA009DS *	700x600x210	38QUS009DS *	770x300x555	220-240 В ~ 50 Гц
42QZA012DS * 42QZA012D8S *	700x600x210	38QUS012DS *	800x333x554
42QZA018DS *	700x600x210	38QUS018DS *	800x333x554

Производитель оставляет за собой право изменять любые технические характеристики продукта без предварительного уведомления.

Осторожно: Риск возгорания
только для хладагента R32 / R290

ПОДГОТОВКА К УСТАНОВКЕ

• Установка, запуск и обслуживание оборудования для кондиционирования воздуха могут быть опасными из-за давления в системе, электрических компонентов и расположения оборудования (крыши, возвышенные конструкции и т. Д.).
• Только обученные, квалифицированные монтажники и сервисные механики должны устанавливать, запускать и обслуживать это оборудование.
• При работе с оборудованием соблюдайте меры предосторожности, указанные в литературе, а также на бирках, наклейках и этикетках, прикрепленных к оборудованию.
• Соблюдайте все правила техники безопасности. Надевайте защитные очки и рабочие перчатки. При пайке держите поблизости тряпку и огнетушитель. Будьте осторожны при обращении, установке и установке громоздкого оборудования.
• Внимательно прочтите эти инструкции и соблюдайте все предупреждения и предостережения, содержащиеся в документации и прилагаемые к устройству. Проконсультируйтесь с местными строительными нормами и национальными правилами установки электрооборудования для получения информации о специальных требованиях.

ПРЕДУПРЕЖДЕНИЕ

Этот символ указывает на возможность травм персонала или гибели людей.

• Хладагент тяжелее воздуха и заменяет кислород. Сильная утечка может привести к кислородному истощению, особенно в подвалах, и может возникнуть опасность удушья, что приведет к серьезным травмам или смерти.
• Если кондиционер установлен в небольшом помещении, примите соответствующие меры, чтобы концентрация утечки хладагента в помещении не превышала критического уровня.
• При утечке хладагента во время установки немедленно проветрите помещение.
  Газ-хладагент может выделять токсичный газ при контакте с огнем, например, от тепловентилятора, плиты или кухонного устройства. Воздействие этого газа может привести к серьезным травмам или смерти.
• Отключите от источника питания перед выполнением любых электромонтажных работ. Правильно подключите соединительный кабель.
  Неправильное подключение может привести к повреждению электрических частей.
• Используйте указанные кабели для электрических соединений и надежно прикрепите провода к соединительным секциям клеммной колодки, чтобы на клемму не действовала внешняя сила.
  Обязательно заземлите.
  Не заземляйте устройства на газовые трубы, водопроводные трубы, громоотводы или телефонные провода. Неполное заземление может вызвать серьезную опасность поражения электрическим током, что приведет к травме или смерти.
• Осторожно утилизируйте упаковочные материалы.
• Упаковочные материалы, такие как гвозди и другие металлические или деревянные детали, могут нанести удар ножом или другие травмы. Разорвите и выбросьте полиэтиленовые упаковочные пакеты, чтобы дети не играли с ними. Дети, играющие с полиэтиленовыми пакетами, могут задохнуться.
• Не устанавливайте блок вблизи скоплений горючего газа или паров газа.
• Обязательно используйте поставляемые или точно указанные детали для установки.
  Использование других деталей может привести к выходу устройства из строя, утечке воды, поражению электрическим током, возгоранию или повреждению оборудования.
• При установке или перемещении системы не допускайте попадания воздуха или каких-либо веществ, кроме указанного хладагента (R410A / R32) в цикл охлаждения.
• Никогда не модифицируйте этот блок, удаляя какие-либо защитные ограждения или обходя какие-либо переключатели блокировки.
• Электромонтажные работы должны выполняться в соответствии с руководством по установке, а также национальными, государственными и местными нормативами по электромонтажу.
• Обязательно используйте выделенную цепь питания. Никогда не используйте одну и ту же розетку с другими приборами.

• Во избежание опасности из-за непреднамеренного возврата в исходное положение термовыключателя, это устройство не должно подключаться к внешнему коммутационному устройству, например, таймеру, или подключаться к цепи, которая регулярно включается и выключается устройством. утилита.

• Для электрического соединения используйте предписанные кабели с изоляцией, защищенной изоляционной трубкой, имеющей соответствующий температурный диапазон.
  Несоответствующие кабели могут вызвать утечки электричества, аномальное тепловыделение или пожар.
  ПРИМЕЧАНИЕ. Следующая информация требуется для агрегатов, использующих хладагент R32 / R290.
• Прибор следует хранить в помещении без постоянно действующих источников возгорания.
  (например, открытый огонь, работающий газовый прибор или работающий электронагреватель).
• Не протыкать и не сжигать.
• Имейте в виду, что хладагенты не должны иметь запаха.
• Соблюдать национальные правила по газу.
• Прибор следует хранить в хорошо проветриваемом помещении, где размер комнаты соответствует площади помещения, указанной для работы.
• Устройство должно устанавливаться, эксплуатироваться и храниться в помещении с площадью пола более X м², длина прокладки трубопроводов должна быть не менее X м² (см. Следующую форму).
• Запрещается устанавливать прибор в непроветриваемом помещении, если оно меньше X м² (см. Следующую форму). Помещения, в которых трубы хладагента должны соответствовать национальным газовым нормам.


Модель (БТЕ / ч)	Количество хладагента заряжается (кг)	максимальная установка высота (м)	Минимальная комната площадь (м²)
≤30000	≤2. 048	1,8 м	4
		0,6 м	35
30000-48000	2,048-3,0	1,8 м	8
		0,6 м	80
> 48000	> 3,0	1,8 м	9
		0,6 м	80

Примечание о фторированных газах

• Этот кондиционер содержит фторированные газы.Конкретную информацию о типе газа и количестве см. На соответствующей этикетке на самом приборе.
• Установка, обслуживание, техническое обслуживание и ремонт данного устройства должны выполняться сертифицированным техником.
• Удаление и переработка продукта должны выполняться сертифицированным техником.
• Если в системе установлена ​​система обнаружения утечек, ее необходимо проверять на утечки не реже, чем каждые 12 месяцев.
• При проверке устройства на герметичность настоятельно рекомендуется вести надлежащий учет всех проверок.

ВНИМАНИЕ

Этот символ указывает на возможность материального ущерба или серьезных последствий.

• Во избежание травм будьте осторожны при обращении с деталями с острыми краями.
• Не устанавливайте внутренний или внешний блоки в местах с особыми условиями окружающей среды.
• Не устанавливайте в месте, которое может усилить уровень шума агрегата или где шум и выпускаемый воздух могут беспокоить соседей.

ВНИМАНИЕ

Этот символ указывает на возможность материального ущерба или серьезных последствий.

• Надежно выполняйте дренажные / трубопроводные работы в соответствии с руководством по установке.
  Неправильный дренажный трубопровод может привести к утечке воды и повреждению имущества.
• Не устанавливайте кондиционер в следующих местах.
  -Место, где есть минеральное масло или мышьяковая кислота.
  — Место, где может накапливаться или собираться агрессивный газ (например, сернистый газ) или горючий газ (например, разбавитель), или где работают с летучими горючими веществами.
  — Место, где находится оборудование, генерирующее электромагнитные поля или высокочастотные гармоники.

ПРИНАДЛЕЖНОСТИ

Следующие аксессуары поставляются с устройством. Тип и количество могут отличаться в зависимости от технических характеристик.

Следующие аксессуары относятся к пульту дистанционного управления.

Наименование принадлежностей	Кол-во (шт.)	Форма	Использовать
Пульт дистанционного управления	1		Для дистанционного управления кондиционером
Держатель пульта дистанционного управления	1		Для удержания пульта дистанционного управления на стене
Винт с резьбой	2		Для фиксации держателя пульта дистанционного управления
Аккумулятор	2		Для пульта дистанционного управления
Примечание. Аксессуары, относящиеся к пульту дистанционного управления, будут недоступны для моделей с проводным контроллером.Дополнительные сведения о проводных контроллерах см. В прилагаемом руководстве по проводным контроллерам.

УСТАНОВКА ВНУТРЕННЕГО БЛОКА

ВЫБОР МЕСТА УСТАНОВКИ

ВНУТРЕННИЙ БЛОК

• Вдали от прямых солнечных лучей.
• Где не заблокирован воздушный поток.
• Где обеспечивается оптимальное распределение воздуха.
• Место для правильного и безопасного слива конденсата.
• Установите внутренний блок на стене / потолке, который предотвращает вибрацию и достаточно прочен, чтобы выдержать вес продукта.
• Обеспечьте достаточное пространство вокруг внутреннего блока для проведения технического обслуживания и ремонта.
• Где воздушный фильтр можно легко снять и почистить.
• Если трубопровод между внутренним и наружным блоками находится в допустимых пределах.
• Установите внутренний блок на расстоянии 1 м или более от телевизора или радио, чтобы предотвратить искажение экрана или создание шума.
• Установите внутренний блок как можно дальше от флуоресцентных ламп и ламп накаливания, чтобы можно было эффективно управлять пультом дистанционного управления.

НЕОБХОДИМОЕ ПОМЕЩЕНИЕ ДЛЯ ВНУТРЕННЕГО БЛОКА

Размер Габаритного измерения

УСТАНОВИТЕ ВНУТРЕННИЙ БЛОК

2.2.1 Закрепите крюк, нарезав винт на стене.

2.2.1 Подвесьте внутренний блок на крюк.

ВНИМАНИЕ

• Агрегат необходимо устанавливать вертикально.
• Между агрегатом и землей не должно быть зазора.

2.3 КАК ПОДКЛЮЧИТЬ ТРУБЫ И ПРОВОДА
2.3.1 Нажмите два переключателя одновременно, затем откройте панель.
2.3.2 Снимите шнур и снимите панель.

2.3.3 Выкрутите 4 винта и снимите раму с нижней стороны. После снятия рамы можно увидеть порт для подключения трубопровода и порт для подключения дренажного шланга.

2.3.4 Снимите установочный кронштейн и снимите крышку блока управления. Виден терминатор проводки.

УСТАНОВИТЕ СЛИВНУЮ ТРУБУ

Дренажная линия не должна иметь ловушки по всей своей длине, должна иметь уклон вниз и должна быть изолирована до внешней стены.

УСТАНОВКА НАРУЖНОГО БЛОКА

ВЫБОР МЕСТА УСТАНОВКИ

НАРУЖНЫЙ БЛОК

• Вдали от дождя или прямых солнечных лучей.
• В местах с хорошей вентиляцией и без препятствий возле входа и выхода воздуха.
• Где не повышается рабочий шум или вибрация наружного блока?
• Где не возникает проблем с дренажем сливаемой воды?
• Установите наружный блок надлежащим образом в месте, достаточно прочном для веса наружного блока.
• Где предоставляет соответствующие зазоры, как указано
• Если трубопровод между внутренним и наружным блоками находится в допустимых пределах.
• В регионах со снегопадом и низкими температурами не устанавливайте наружный блок в местах, где он может быть покрыт снегом.Если ожидается сильный снегопад, необходимо установить лед или подставку, поставляемую на месте, и ветрозащитный экран, устанавливаемый на месте, для защиты агрегата от накопления снега и засорения воздухозаборника.
• При установке наружного блока в месте, которое постоянно подвергается сильному ветру, рекомендуется использовать ветрозащитный экран.

МОНТАЖНЫЕ РАЗМЕРЫ НАРУЖНОГО БЛОКА

Модель (38QUS)	O Габаритные размеры
	Вт	H	D	A	B
009	770	555	300	298	487
012/018	800	554	333	340	514

УСТАНОВКА НАРУЖНОГО БЛОКА

НЕОБХОДИМОЕ ПОМЕЩЕНИЕ ДЛЯ НАРУЖНОГО БЛОКА

Установка одного блока

УСТАНОВИТЕ НАРУЖНЫЙ БЛОК

• Перед установкой проверьте прочность и горизонтальность основания, чтобы не было посторонних звуков.
• Надежно закрепите основание анкерными болтами (M10), чтобы предотвратить его разрушение.
• Установите фундамент и виброизолирующие резины, чтобы непосредственно поддерживать нижнюю поверхность фиксирующей ножки, которая соприкасается с нижней пластиной наружного блока.

УСТАНОВИТЕ СЛИВНУЮ ТРУБКУ НАРУЖНОГО БЛОКА

• Соединить сливной патрубок с удлинительным сливным шлангом
• Установите прокладку на сливное отверстие.
• Вставьте сливное отверстие в отверстие поддона основания наружного блока и поверните на 90 градусов, чтобы надежно собрать их.

РАБОТА ТРУБОПРОВОДА ХЛАДАГЕНТА

ВНИМАНИЕ

• Проверьте, соответствует ли разница высот между внутренним и наружным блоками, а также общая длина трубы хладагента системным требованиям.
• Трубопровод хладагента следует за установкой внутреннего и наружного блоков, сначала подсоедините трубу на внутренней стороне, а затем на внешней стороне.
• Всегда держите концы трубок закрытыми, закрывая их крышкой или заклеивая их лентой во время установки, и НЕ удаляйте их, пока не будете готовы подсоединить трубопровод.
• Обязательно изолируйте все полевые трубопроводы на всем пути до трубных соединений внутри агрегата. Любые открытые трубопроводы при прикосновении могут вызвать конденсацию влаги или ожоги.

РАЗЪЕМ

ПРИМЕЧАНИЕ

• Инструменты, необходимые для развальцовки: труборез, расширитель, инструмент для развальцовки и трубодержатель.
• Для моделей с хладагентом R32 точки соединения труб должны располагаться вне помещения.

4.1.1 С помощью трубореза отрежьте трубу до требуемой длины.Убедитесь, что обрезанный край остается под углом 90 ° к стороне трубы.

4.1.2 Используйте развертку для удаления заусенцев поверхностью среза вниз, чтобы стружка не попала в трубу.
4.1.3 Выполните развальцовку с помощью развальцовочных инструментов, как показано ниже.

Наружный диаметр	A (мм)
	Макс	мин.
Φ6,35 мм	8,7	8,3
Φ9,52 мм	12.4	12,0
Φ12,7 мм	15,8	15,4
Φ15.88 мм	19,0	18,6
Φ19,05 мм	23,3	22,9

4.1.4 Проверьте правильность развальцовки. См. Образец неправильно развальцованных труб ниже.

ТРУБОПРОВОДЫ

4.2.1 Совместите центр, чтобы затянуть накидную гайку, и закончите соединение с помощью двух гаечных ключей.

Размер трубки	Крутящий момент
Φ6,35 мм	18 ~ 20 Нм
Φ9,52 мм	25 ~ 26 Нм
Φ12,7 мм	35 ~ 36 Нм
Φ15. 88 мм	45 ~ 47 Нм
Φ19,05 мм	65 ~ 67 Нм

4.2.2 Выберите подходящий изоляционный материал для трубы хладагента.(Мин. 10 мм, теплоизоляционная пена C)

• Используйте отдельные теплоизоляционные трубы для газовых и жидкостных труб.
• Толщина, указанная выше, является стандартной для температуры в помещении 27 ° C и влажности 80%. При установке в неблагоприятных условиях, например, рядом с ванными комнатами, кухнями
  и в других подобных местах, следует усилить изоляцию.
• Температура термостойкости изоляции должна быть более 120 ° C.
• Используйте клей на соединительной части изоляции, чтобы предотвратить попадание влаги.
• Отремонтируйте и закройте любые возможные трещины в изоляции, особенно проверьте изогнутую часть или подвеску трубы

ВНИМАНИЕ

• При необходимости пайки работайте с продувкой газообразным азотом.
• Неправильный момент затяжки приведет к повреждению факела или утечке газа.

РАБОТА ТРУБОПРОВОДА ХЛАДАГЕНТА

ТРУБКА ХЛАДАГЕНТА

(38QUS)	Сторона жидкости	Модель Газовая сторона	длина трубы (м)	Макс.Перепад высот (м)	За вычетом заряда Длина (м)	Доплата за метр (R410A / R32)
009/012	436,35 мм	Q9,52 мм	25	10	5	15/12 г / м
18	436,35 мм	0) 12,7 мм	30	20	5	15/12 г / м

ПРИМЕЧАНИЕ: 1) Используйте инструменты для системы R410A / R32 соответственно;
2) Если длина трубы превышает 5 м, необходимо добавить дополнительный хладагент в соответствии с длиной трубопровода.

4.4 ВЫБОР ВОЗДУХА

• Подсоедините заправочный шланг от манометра к сервисному отверстию клапана с газовой набивкой.
• Подсоедините заправочный шланг к порту вакуумного насоса.
• Полностью откройте ручку Lo манометра.
• Включите вакуумный насос, чтобы удалить воздух из системы до уровня 76 см рт. Ст.
• Закройте ручку Lo манометра.
• Полностью откройте шток клапанов сальникового уплотнения.
• Снимите заправочный шланг с сервисного порта.
• Надежно затяните колпачки сальникового клапана.

ИСПЫТАНИЕ НА УТЕЧКУ

После завершения работы с трубопроводами обязательно проверьте соединительную часть каждой трубы хладагента и убедитесь в отсутствии утечки газа, нанеся на них мыльную воду или используя детектор утечки, специально предназначенный для хладагентов HFC.
См. Иллюстрацию на рисунке ниже.

A: Запорный клапан низкого давления
B: Запорный клапан высокого давления
C и D: Накидные гайки внутреннего блока

ПРОВОДКА

ВНИМАНИЕ

• Все электрические соединения должны выполняться квалифицированными установщиками, а вся электропроводка должна быть подключена в соответствии со схемой электрических соединений.
• Выполните заземление перед любыми другими электрическими соединениями.
• Все источники питания должны быть выключены перед электромонтажными работами и не включайте питание, пока не убедитесь, что вся проводка проверена на безопасность.
• Необходимо установить главный выключатель и автоматический выключатель или предохранитель, мощность должна быть в 1,5 раза больше максимального тока в цепи.
• Должна быть доступна отдельная параллельная цепь и единственная розетка, используемые только для этого устройства.
• Сечение провода зависит от номинального тока и национальных, государственных и местных норм электропроводки. Проконсультируйтесь с местными строительными нормативами и национальными электротехническими нормативами для особых требований.
• Если шнур питания поврежден, он должен быть заменен производителем, его сервисным агентом или лицами с аналогичной квалификацией, чтобы избежать опасности.
• Устройство должно быть подключено к основному источнику питания с помощью автоматического выключателя или переключателя с зазором между контактами не менее 3 мм на всех полюсах. Рекомендуется установка устройства защитного отключения (УЗО) с номинальным остаточным рабочим током не более 30 мА.

МОЩНОСТЬ С НАРУЖНОЙ СТОРОНЫ

Схема подключения

• Спецификация электропитания и соединительных проводов

Модель (БТЕ / ч) 9 тыс.		12к	18к
Блок питания	фаза 1 фаза	1-фазный	1-фазный
	Частота и напряжение 220-240 Вт 50 Гц	220-240 Вт 50 Гц	220-240 Вт 50 Гц
Номинальный ток 10A		10A	11A
Номинал предохранителя (приобретается на месте) 20A		20A	20A
Шнур питания (приобретается на месте) HO7RN-F; 3 × 2.5 мм2		HO7RN-F; 3 × 2,5 мм2	HO7RN-F; 3 × 2,5 мм2
Внутренняя / внешняя соединительная проводка HO7RN-F; 4 × 1,5 мм2 (приобретается на месте)		HO7RN-F; 4 × 1,5 мм2	HO7RN-F; 4 × 2,5 мм2

ПРИМЕЧАНИЕ О ХАРАКТЕРИСТИКАХ ПРЕДОХРАНИТЕЛЕЙ:
(применимо к агрегатам, адаптированным только к хладагенту R32, и предохранитель изготовлен из керамики. )

1. Технические характеристики предохранителя наружного блока: T20A / 250 В переменного тока (для блока <24000 БТЕ / ч), T30A / 250 В переменного тока (для блока> 24000 БТЕ / ч)
2. Предохранитель внутреннего блока имеет следующие характеристики: T5A / 250VAC, T10A / 250VAC.

ОКОНЧАТЕЛЬНАЯ ПРОВЕРКА И ПРОБНАЯ ЭКСПЛУАТАЦИЯ

ОКОНЧАТЕЛЬНЫЙ КОНТРОЛЬНЫЙ СПИСОК

Для завершения установки перед пробной эксплуатацией выполните следующие проверки.

• Прочность места установки как для внутренней, так и для наружной сторон, убедитесь в отсутствии препятствий для выхода или возврата воздуха из блока.
• Герметичность соединения трубопровода хладагента и подтверждение отсутствия утечки
• Подключение электропроводки выполнено правильно, установка заземлена.
• Проверить общую длину трубопровода и записать объем дополнительно заправленного хладагента
• Электропитание должно соответствовать номинальному напряжению кондиционера Изоляция трубы
• Дренаж

РУЧНОЕ УПРАВЛЕНИЕ

Доступ к ручному управлению можно получить, нажав кнопку ручного режима на панели дисплея.
Нажмите кнопку ручного управления несколько раз, чтобы изменить режим следующим образом:

• Один раз = АВТОМАТИЧЕСКИЙ режим [обогрев, охлаждение или вентилятор, 24 ° C и автоматическая скорость вентилятора.
• Дважды = режим ОХЛАЖДЕНИЯ [переход в режим АВТО через 30 минут (в основном используется для пробной эксплуатации)]
• Трижды = ВЫКЛ

ПРОБНАЯ ЭКСПЛУАТАЦИЯ

Установите кондиционер в режим ОХЛАЖДЕНИЕ с помощью пульта дистанционного управления (или кнопки ручного управления) и проверьте рабочее состояние как внутреннего, так и внешнего модулей.В случае возникновения неисправности устраните ее в соответствии с главой «Устранение неисправностей» в «Руководстве по обслуживанию».
Внутренний блок

• Правильно ли работают кнопки (например, ВКЛ / ВЫКЛ, РЕЖИМ, ТЕМПЕРАТУРА, СКОРОСТЬ ВЕНТИЛЯТОРА и т. Д.) На пульте дистанционного управления.
• Нормально ли движутся жалюзи.
• Хорошо ли отрегулирована температура в помещении.
• Нормально ли светятся индикаторы на панели дисплея.
• Работает ли кнопка «вручную».
• Нормален ли дренаж.
• Есть ли во время работы вибрация или необычный шум.
• Должен ли внутренний блок работать в режиме ОХЛАЖДЕНИЕ или ОБОГРЕВ.
  Наружный блок
• Есть ли во время работы вибрация или необычный шум.
• Не беспокоили ли ваши окрестности ветер, шум или конденсат, производимый кондиционером.
• Есть ли утечка хладагента.

ПРЕДОСТЕРЕЖЕНИЕ
При перезапуске устройства для защиты будет задержка примерно 3 минуты.

ИНФОРМАЦИОННОЕ ОБСЛУЖИВАНИЕ

7.1 ПРОВЕРКИ НА МЕСТЕ
Перед началом работ с системами, содержащими воспламеняющиеся хладагенты, необходимо проверить безопасность, чтобы свести к минимуму риск воспламенения. При ремонте холодильной системы перед проведением работ с системой необходимо соблюдать следующие меры предосторожности.
7.2 ПРОЦЕДУРА РАБОТ
Работы должны выполняться в соответствии с контролируемой процедурой, чтобы минимизировать риск присутствия горючего газа или пара во время выполнения работ.
7.3 ОБЩАЯ ЗОНА РАБОТ
Весь обслуживающий персонал и другие лица, работающие в данной местности, должны быть проинструктированы о характере выполняемых работ. следует избегать работы в замкнутом пространстве. Область вокруг рабочего места должна быть отделена. Убедитесь, что условия в зоне безопасны, контролируя легковоспламеняющиеся материалы.
7.4 ПРОВЕРКА НА ПРИСУТСТВИЕ ХЛАДАГЕНТА
Зона должна быть проверена соответствующим детектором хладагента до и во время работы, чтобы технический специалист знал о потенциально воспламеняющейся атмосфере.Убедитесь, что используемое оборудование для обнаружения утечек подходит для использования с горючими хладагентами, т. Е. Без искрообразования, имеет надлежащую герметичность или искробезопасность.
7.5 НАЛИЧИЕ ОГНЕТУШИТЕЛЯ
Если на холодильном оборудовании или любых связанных с ним частях должны проводиться какие-либо огневые работы, в наличии должно быть соответствующее оборудование для пожаротушения. Имейте рядом с зоной зарядки сухой огнетушитель или огнетушитель CO2.
7.6 ОТСУТСТВИЕ ИСТОЧНИКОВ ЗАЖИГАНИЯ
Ни одно лицо, выполняющее работы в отношении холодильной системы, которые связаны с открытием любых трубопроводов, содержащих или содержащих горючий хладагент, не должно использовать любые источники воспламенения таким образом, чтобы это могло привести к риску возгорания. или взрыв.Все возможные источники возгорания, включая курение сигарет, следует держать достаточно далеко от места установки, ремонта, удаления и утилизации, во время которого воспламеняющийся хладагент может попасть в окружающее пространство. Перед началом работы необходимо обследовать территорию вокруг оборудования, чтобы убедиться в отсутствии воспламеняющихся веществ или опасности возгорания. Должны быть размещены знаки «ЗАПРЕЩАЕТСЯ КУРИТЬ».
7.7 ВЕНТИЛИРУЕМАЯ ЗОНА
Перед тем, как взломать систему или проводить какие-либо горячие работы, убедитесь, что зона находится на открытом воздухе или хорошо вентилируется.
В течение всего периода работ должна сохраняться определенная вентиляция.
Вентиляция должна безопасно рассеивать любой выпущенный хладагент и предпочтительно выводить его наружу в атмосферу.
7.8 ПРОВЕРКИ ХОЛОДИЛЬНОГО ОБОРУДОВАНИЯ
При замене электрических компонентов они должны соответствовать назначению и правильным техническим характеристикам. Всегда следует соблюдать инструкции производителя по техническому обслуживанию и ремонту. В случае сомнений обратитесь за помощью в технический отдел производителя.Следующие проверки должны применяться к установкам
, использующим горючие хладагенты:

• размер заправки соответствует размеру помещения, в котором установлены детали, содержащие хладагент;
• вентиляционное оборудование и выпускные отверстия работают нормально и не забиты;
• , если используется косвенный контур охлаждения, вторичные контуры должны быть проверены на наличие хладагента; маркировка оборудования остается видимой и разборчивой.
Маркировка
• и неразборчивые знаки исправить;
Холодильная труба
• или ее компоненты устанавливаются в месте, где маловероятно, что они будут подвергаться воздействию каких-либо веществ, которые могут вызвать коррозию компонентов, содержащих хладагент, если только компоненты не изготовлены из материалов, которые по своей природе устойчивы к коррозии или имеют надлежащую защиту от такой коррозии.

7.9 ПРОВЕРКИ ЭЛЕКТРИЧЕСКИХ УСТРОЙСТВ
Ремонт и обслуживание электрических компонентов должны включать первоначальные проверки безопасности и процедуры проверки компонентов.Если существует неисправность, которая может поставить под угрозу безопасность, то к цепи нельзя подключать электропитание до тех пор, пока она не будет устранена надлежащим образом. Если неисправность не может быть устранена немедленно, но необходимо продолжить работу, следует использовать соответствующее временное решение. Об этом следует сообщить владельцу оборудования, чтобы проинформировать все стороны.

Первоначальные проверки безопасности должны включать:

• , что конденсатор разряжен: это должно быть сделано безопасным способом, чтобы избежать возможности искрения
• , что во время зарядки, восстановления или продувки системы отсутствуют электрические компоненты и проводка, находящиеся под напряжением;
• , что есть непрерывность заземления.

7.10 РЕМОНТ УПЛОТНЕННЫХ КОМПОНЕНТОВ ВНИМАНИЕ
10.1 Во время ремонта герметичных компонентов все источники электропитания должны быть отключены от оборудования, с которым ведется работа, перед снятием герметичных крышек и т. Д. к оборудованию во время обслуживания, то постоянно действующая форма обнаружения утечек должна располагаться в наиболее критической точке для предупреждения о потенциально опасной ситуации.
10.2 Особое внимание следует уделять следующему, чтобы гарантировать, что при работе с электрическими компонентами корпус не будет изменен таким образом, чтобы это повлияло на уровень защиты. Это должно включать повреждение кабелей, чрезмерное количество соединений, клеммы, изготовленные не в соответствии с исходной спецификацией, повреждение уплотнений,
неправильный монтаж сальников и т. Д.

• Убедитесь, что устройство надежно закреплено.
• Убедитесь, что уплотнения или уплотнительные материалы не разложились так, что они больше не служат цели предотвращения проникновения воспламеняющейся атмосферы. Запасные части должны соответствовать спецификациям производителя.

ПРИМЕЧАНИЕ. Использование силиконового герметика может снизить эффективность некоторых типов оборудования для обнаружения утечек.
Искробезопасные компоненты не нужно изолировать перед работой с ними.
7.11 РЕМОНТ ИСКРОБЕЗОПАСНЫХ КОМПОНЕНТОВ
Не подключайте к цепи какие-либо постоянные индуктивные или емкостные нагрузки, не убедившись, что это не будет превышать допустимое напряжение, разрешенное в настоящее время для используемого оборудования. Искробезопасные компоненты — единственные типы, с которыми можно работать, живя в легковоспламеняющейся атмосфере. Испытательное оборудование должно иметь правильные характеристики.Заменяйте компоненты только на детали, указанные производителем. Другие части могут вызвать воспламенение хладагента в атмосфере из-за утечки.

7.12 КАБЕЛИ
Убедитесь, что кабели не подвержены износу, коррозии, чрезмерному давлению, вибрации, острым краям или другим неблагоприятным воздействиям окружающей среды. При проверке также необходимо учитывать эффекты старения или постоянную вибрацию от таких источников, как компрессоры или вентиляторы.
7.13 ОБНАРУЖЕНИЕ ВОСПЛАМЕНЯЮЩИХСЯ ХЛАДАГЕНТА
Ни при каких обстоятельствах не должны использоваться потенциальные источники воспламенения при поиске или обнаружении утечек хладагента.Запрещается использовать галогенидную горелку (или любой другой детектор, использующий открытый огонь).
7.14 МЕТОДЫ ОБНАРУЖЕНИЯ УТЕЧЕК
Следующие методы обнаружения утечек считаются приемлемыми для систем, содержащих горючие хладагенты.
Электронные течеискатели должны использоваться для обнаружения легковоспламеняющихся хладагентов, но их чувствительность может быть недостаточной или может потребоваться повторная калибровка (оборудование для обнаружения должно быть откалибровано в зоне, свободной от хладагента). Убедитесь, что детектор не является потенциальным источником утечки хладагента. воспламенения и подходит для хладагента.Оборудование для обнаружения утечек должно быть настроено на процент от LFL хладагента и должно быть откалибровано для используемого хладагента, и соответствующий процент газа (максимум 25%) должен быть подтвержден. Жидкости для обнаружения утечек подходят для использования с большинством хладагентов, но следует избегать использования моющих средств, содержащих хлор, поскольку хлор может вступить в реакцию с хладагентом и вызвать коррозию медных трубопроводов. Если есть подозрение на утечку, все источники открытого огня должны быть удалены или погашены. Если обнаружена утечка хладагента, требующая пайки, все хладагенты должны быть извлечены из системы или изолированы (с помощью запорных клапанов) в части системы, удаленной от утечки. Затем систему следует продуть бескислородным азотом (OFN) как до, так и во время процесса пайки.
7.15 СНЯТИЕ И ЭВАКУАЦИЯ
При вскрытии контура хладагента с целью ремонта для любых других целей должны использоваться обычные процедуры. Тем не менее, важно следовать передовой практике, поскольку необходимо учитывать воспламеняемость. Необходимо соблюдать следующую процедуру:

• удалить хладагент;
• продуть контур инертным газом;
• эвакуировать;
• снова продуть инертным газом;
  разомкнуть цепь резанием или пайкой.

Заправленный хладагент должен возвращаться в соответствующие баллоны для утилизации. Систему следует промыть ОФН для обеспечения безопасности установки. Этот процесс может потребоваться повторить несколько раз.
Для этой задачи нельзя использовать сжатый воздух или кислород.
Промывка должна осуществляться путем снятия вакуума в системе с помощью OFN и продолжения заполнения до достижения рабочего давления, затем сброса в атмосферу и, наконец, сброса до вакуума. Этот процесс следует повторять до тех пор, пока в системе не останется хладагент.
Когда используется последняя заправка OFN, в системе должен быть сброшен воздух до атмосферного давления, чтобы можно было продолжить работу. Эта операция абсолютно необходима для пайки трубопроводов. Убедитесь, что выпускное отверстие вакуумного насоса не закрыто для источников возгорания и имеется вентиляция.

7.16 ПРОЦЕДУРЫ ЗАРЯДКИ
В дополнение к обычным процедурам зарядки должны соблюдаться следующие требования:

• Убедитесь, что не происходит загрязнения различными хладагентами при использовании заправочного оборудования.Шланги или линии
  должны быть как можно короче, чтобы минимизировать количество содержащегося в них хладагента.
• Баллоны должны храниться в вертикальном положении.
• Перед заправкой системы хладагентом убедитесь, что холодильная система заземлена.
  Отметьте систему, когда зарядка завершена (если еще не была).
• Следует проявлять особую осторожность, чтобы не переполнить систему охлаждения.
• Перед перезарядкой системы ее необходимо испытать под давлением с помощью OFN. Система должна быть испытана на герметичность по завершении зарядки, но до ввода в эксплуатацию.Последующий тест на герметичность

7.17 ВЫВОД ИЗ ЭКСПЛУАТАЦИИ
Перед выполнением этой процедуры важно, чтобы техник был полностью знаком с оборудованием и всеми его деталями. Рекомендуется безопасная утилизация всех хладагентов. Перед выполнением задачи необходимо взять пробу масла и хладагента.
В случае, если перед повторным использованием регенерированного хладагента требуется анализ. Важно, чтобы электроэнергия была доступна до начала работы.
а) Ознакомьтесь с оборудованием и его работой.
b) Изолируйте систему электрически
c) Перед выполнением процедуры убедитесь, что:

• при необходимости доступно механическое погрузочно-разгрузочное оборудование для работы с баллонами с хладагентом;
• все средства индивидуальной защиты имеются в наличии и используются правильно;
• процесс восстановления постоянно контролируется компетентным лицом;
Оборудование для рекуперации
• и баллоны соответствуют действующим стандартам.

d) По возможности откачайте систему хладагента.
e) Если вакуум невозможен, сделайте коллектор так, чтобы хладагент можно было удалить из различных частей системы.
f) Перед восстановлением убедитесь, что цилиндр находится на весах.
g) Запустите восстановительную машину и работайте в соответствии с инструкциями производителя.
ч) Не переполняйте цилиндры. (Заправка жидкостью не более 80% объема).
i) Не превышайте максимальное рабочее давление цилиндра, даже временно.
j) После того, как баллоны были заполнены правильно и процесс завершен, убедитесь, что баллоны и оборудование немедленно убраны с места и все запорные клапаны на оборудовании закрыты.
k) Восстановленный хладагент нельзя заправлять в другую систему охлаждения, если она не была очищена и проверена.
7.18 МАРКИРОВКА
Оборудование должно иметь маркировку, указывающую, что оно было выведено из эксплуатации и опорожнено хладагент. Этикетка должна быть датирована и подписана. Убедитесь, что на оборудовании есть ярлыки, указывающие, что оно содержит горючий хладагент.

7.19 ВОССТАНОВЛЕНИЕ

• При удалении хладагентов из системы для обслуживания или вывода из эксплуатации рекомендуется, чтобы все хладагенты были удалены безопасно.
• При перекачивании хладагента в баллоны убедитесь, что используются только соответствующие баллоны для сбора хладагента. Убедитесь, что доступно правильное количество цилиндров для удержания полного заряда системы.Все баллоны, которые будут использоваться, предназначены для рекуперированного хладагента и маркированы для этого хладагента (т. Е. Специальные баллоны для сбора хладагента). Баллоны должны быть укомплектованы предохранительным клапаном и соответствующими запорными клапанами в хорошем рабочем состоянии.
• Пустые цилиндры утилизации откачиваются и, если возможно, охлаждают до того, как произойдет регенерация.
• Оборудование для рекуперации должно быть в хорошем рабочем состоянии с набором инструкций, касающимся имеющегося оборудования, и должно подходить для рекуперации горючих хладагентов. Кроме того, должен быть в наличии и в исправном состоянии комплект калиброванных весов.
• Шланги должны быть укомплектованы герметичными разъединителями и в хорошем состоянии. Перед использованием рекуперационной машины убедитесь, что она находится в удовлетворительном рабочем состоянии, надлежащим образом обслуживается и что все связанные электрические компоненты герметизированы для предотвращения возгорания в случае выброса хладагента. В случае сомнений проконсультируйтесь с производителем.
• Восстановленный хладагент должен быть возвращен поставщику хладагента в соответствующем баллоне для улавливания и оформлена соответствующая накладная на передачу отходов.Не смешивайте хладагенты в установках рекуперации, особенно в цилиндрах.
• Если компрессоры или компрессорные масла необходимо удалить, убедитесь, что они откачаны до приемлемого уровня, чтобы убедиться, что горючий хладагент не остается в смазочном материале. Перед возвратом компрессора поставщикам должен быть выполнен процесс вакуумирования. Для ускорения этого процесса следует использовать только электрический нагрев корпуса компрессора. Слив масла из системы должен выполняться безопасно.

7.20 ТРАНСПОРТИРОВКА, МАРКИРОВКА И ХРАНЕНИЕ УСТАНОВОК

1. Транспортировка оборудования, содержащего воспламеняющиеся хладагенты
   Соблюдение правил перевозки
2. Маркировка оборудования знаками
   Соответствие местным нормам
3. Утилизация оборудования с использованием легковоспламеняющихся хладагентов
   Соответствие национальным нормам
4. Хранение оборудования / приборов
   Хранение оборудования должно осуществляться в соответствии с инструкциями производителя.
5. Хранение упакованного (непроданного) оборудования
   Защита упаковки для хранения должна быть сконструирована таким образом, чтобы механическое повреждение оборудования внутри упаковки не приводило к утечке заправленного хладагента.
   Максимальное количество единиц оборудования, разрешенное для совместного хранения, будет определяться местными правилами.

Carrier стремится к постоянному совершенствованию продуктов Carrier в соответствии с национальными и международными стандартами, чтобы гарантировать высочайшие стандарты качества и надежности, а также соответствовать рыночным нормам и требованиям.
Все спецификации могут быть изменены без предварительного уведомления в соответствии с политикой непрерывного развития компании Carrier

.

AHI CARRIER S.E. EUROPE AIRCONDITIONING S.A.
18, KIFISOU AVENUE 10442 ATHENS, GREECE
ТЕЛ: + 30-210-6796300.

Документы / Загрузки

Ссылки

YORK 19 SEER РУКОВОДСТВО ПО УСТАНОВКЕ Pdf Загрузить

РУКОВОДСТВО ПО УСТАНОВКЕ

R-410A 2-СТУПЕНЧАТЫЙ НАРУЖНЫЙ

КОНДИЦИОНЕР КОНДИЦИОНЕРА СПЛИТ-СИСТЕМЫ

МОДЕЛИ: 19 SEER

YXT, AC19B, AL19B СЕРИИ

2-5 ТОНН — 1 ФАЗА

ОБЩЕЕ .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

БЕЗОПАСНОСТЬ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1

УСТАНОВКА АГРЕГАТА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 ЭВАКУАЦИЯ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Тепловая защита. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .5 Установка TXV. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

ВАЖНО

Перед запуском системы рекомендуется подключить

Термостат

для подключения к Wi-Fi через локальную сеть или переносную точку доступа

, чтобы термостат и система получили новейшее программное обеспечение.

обновлений для оптимизации производительности системы только при использовании этого в

конфигурация связи. Это примечание не относится к

аппаратура с традиционной проводкой.

РАЗДЕЛ I: ОБЩИЕ ПОЛОЖЕНИЯ

Наружные блоки предназначены для подключения к соответствующему внутреннему блоку

Катушка

с линиями подключения пота. Блоки Sweat Connect заряжаются на заводе

с хладагентом для внутреннего змеевика номинального размера плюс 15 футов

линии, поставляемые на месте.

РАЗДЕЛ II: БЕЗОПАСНОСТЬ

Это предупреждающий знак. Когда вы видите этот символ на

этикеток или в руководствах, будьте внимательны к потенциальной личной

травмы.

Обратите внимание на сигнальные слова ОПАСНО,

.

ВНИМАНИЕ или ВНИМАНИЕ.

ОПАСНО указывает на неизбежно опасную ситуацию, которая, если не

, которого не избежать, приведет к смерти или серьезным травмам.

ПРЕДУПРЕЖДЕНИЕ указывает на потенциально опасную ситуацию, которая, если не

избежать, может привести к смерти или серьезной травме.

Унитарная продукция Johnson Controls

ПЕРЕЧЕНЬ РАЗДЕЛОВ

ЗАРЯДКА СИСТЕМЫ.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 ЭЛЕКТРИЧЕСКАЯ СХЕМА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24 ЗАПУСКНОЙ ЛИСТ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

СПИСОК ЦИФР

Схема подключения. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

СПИСОК ТАБЛИЦ

Код состояния. . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 21 год Код неисправности. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

ВНИМАНИЕ указывает на потенциально опасную ситуацию, которая, если не

может привести к травмам легкой или средней степени тяжести. Он также используется в

предупреждение о небезопасных действиях и опасностях, связанных только с материальным ущербом —

возраст.

Неправильная установка может создать условия, при которых работа

изделие может привести к травмам или повреждению имущества.

Неправильная установка, регулировка, изменение, обслуживание или ремонт

может привести к травмам или повреждению имущества. Обратитесь к этому руководству для assis-

.

или за дополнительной информацией обращайтесь к квалифицированному подрядчику,

установщик или сервисное агентство.

Этот продукт должен быть установлен в строгом соответствии с прилагаемым

Инструкции по установке

и любые применимые местные, государственные и национальные

Коды

, включая, помимо прочего, строительные, электрические и механические коды

кодов.

Системы с R-410A работают при более высоком давлении, чем системы с R-22. Do

не использовать вспомогательное оборудование или компоненты R-22 на оборудовании R-410A —

мент. Сервисное оборудование

®

ПРЕДУПРЕЖДЕНИЕ

!

ВНИМАНИЕ

!

ВНИМАНИЕ

!

Должен иметь рейтинг

для R-410A.

Frigidaire Оконный кондиционер 8000 БТЕ с дистанционным управлением: Руководство по установке

ПРОЧИТАЙТЕ ПЕРЕД УСТАНОВКОЙ УСТРОЙСТВА

MSII MSIII Оконный монтаж (5000 ~ 8000 БТЕ)

1

Инструкции по установке

Перед установкой необходимо установить верхнюю направляющую на Ед. изм.

НЕ ИСПОЛЬЗУЙТЕ ВИНТЫ, кроме

, УКАЗАННЫХ ЗДЕСЬ.

ПРИМЕЧАНИЕ:

СОХРАНИТЕ КАРТОНУ и эти ИНСТРУКЦИИ ПО УСТАНОВКЕ

для дальнейшего использования. Картонная упаковка

— лучший способ хранить устройство зимой или когда

не используется.

В ЦЕЛЯХ БЕЗОПАСНОСТИ ВЕРХНЯЯ РЕЙКА ДОЛЖНА БЫТЬ НАДЕЖНО ЗАКРЕПЕНА ВСЕМИ ЧЕТЫРЯМИ (4)

ВИНТАМИ.

A. Выньте кондиционер из коробки и положите на ровную поверхность.

B. Снимите верхнюю направляющую с задней стороны упаковочного материала, как показано на рис. A

C. Совместите отверстия в верхней направляющей с отверстиями в верхней части устройства, как показано на рис. B

D. Закрепите верхняя направляющая к устройству с помощью винтов 3 / 8Ǝ, как показано на рис. C

Крепежные детали верхней направляющей

Кол-во.

4

1

Винт 3/8 дюйма

Верхняя направляющая

Требуется некоторая сборка. Пожалуйста, внимательно прочтите эту инструкцию

.

Упаковка

Рис.A

Устройство предназначено только для установки в окне.

ПРЕДУПРЕЖДЕНИЯ И ПРЕДУПРЕЖДЕНИЯ ПО УСТАНОВКЕ

Обратите внимание на предупреждения об опасности и безопасности.

Во избежание риска травм, повреждения имущества или продукта из-за веса этого устройства и острых краев, которые могут быть открыты для

:

Кондиционеры, описанные в данном руководстве, представляют опасность из-за чрезмерного веса. Для перемещения и установки блока

требуются два или более человека. Надевайте защитные перчатки при подъеме или переноске устройства.ИЗБЕГАЙТЕ острых металлических ребер передней и задней катушек. Чтобы предотвратить травмы или напряжение, используйте соответствующие методы подъема и переноски при перемещении устройства.

Внимательно осмотрите место, где будет установлен кондиционер. Убедитесь, что он выдержит вес устройства в течение длительного периода времени

.

Обращайтесь с кондиционером осторожно.

Убедитесь, что кондиционер не упал во время установки.

Перед началом внимательно прочтите руководство по установке.

Выполняйте каждый шаг, как показано.

Соблюдайте все местные, государственные и национальные электротехнические нормы и правила только квалифицированным, лицензированным и уполномоченным персоналом.

Сверло (если необходимы пилотные отверстия)

7

1

Монтажное оборудование

Кол-во.

2

с)

2

(или Деревянные окна)

Герметик

изоляционная панель

линейка

(10 ”X3 / 4” X1 / 12 ”)

5

Уплотнение оконной створки пена 1

2

1

1

2

3

45

678

9

10 11

12

1

2

3

3

3 16120300A04442

Верхняя направляющая

[PDF] СИСТЕМА РАЗДЕЛЕНИЯ ЦЕНТРАЛЬНОГО КОНДИЦИОНЕРА

Скачать CENTRAL AIR CONDITIONER SPLIT SYSTEM…

РАЗДЕЛЕННАЯ СИСТЕМА ЦЕНТРАЛЬНОГО КОНДИЦИОНЕРА С ЭЛЕКТРОННЫМ УПРАВЛЕНИЕМ СЕРИИ BS

BS 30E BS 36 BS 43

ИНСТРУКЦИИ ПО УСТАНОВКЕ

РЕЗЮМЕ ОБЩИЕ ……………………. ………………………………………….. ………………………………………….. ………………………… 3 ВЫБОР РАСПОЛОЖЕНИЯ АГРЕГАТОВ ………….. ………………………………………….. …………………………………… 5 ОТНОСИТЕЛЬНОЕ РАСПОЛОЖЕНИЕ АГРЕГАТОВ…………………………………………… ………………………………………….. …….. 5 ВЫБОР РАСПОЛОЖЕНИЯ НАРУЖНОГО БЛОКА (КОНДЕНСАТОРА) …………………………… …………………………….. 5 ВЫБОР РАСПОЛОЖЕНИЯ ВНУТРЕННЕГО БЛОКА (ИСПАРИТЕЛЯ) …… ………………………………………….. ………….. 6 УСТАНОВКА ВНУТРЕННЕГО БЛОКА (ИСПАРИТЕЛЯ) ……………………… ………………………………………….. .7 РАСПОЛОЖЕНИЕ ВНУТРЕННЕГО БЛОКА ………………………………………………….. ………………………………………….. ………………. 7 МОНТАЖ НА ПОТОЛК ………………………. ………………………………………….. ………………………………………….. ……… 8 ТРУБОПРОВОД СЛИВА КОНДЕНСАТА ВНУТРЕННЕГО БЛОКА …………………………… …………………………………………. 9 УСТАНОВКА НАРУЖНОГО БЛОКА ……………………………………….. ………………………………………………………….. 10 ПОДКЛЮЧЕНИЕ ТРУБКИ ХЛАДАГЕНТА МЕЖДУ ВНУТРЕННИМ И НАРУЖНЫЕ БЛОКИ ………………….. 11 ОБЩЕЕ ………………….. ………………………………………….. ………………………………………….. ………………………… 11 РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ ТРУБКИ ХЛАДАГЕНТА ………….. ………………………………….. 12 НАСТРОЙКА В РАБОТЕ ….. ………………………………………….. ……………………………………………………….. ……. 12 ПОДГОТОВКА ФАКЕЛЯ …………………………………. ………………………………………….. ………………………………….. 13 ПОДКЛЮЧЕНИЕ ТРУБ ….. ………………………………………….. ………………………………………….. ………………. 13 ЭВАКУАЦИЯ И НАСТРОЙКА В ЭКСПЛУАТАЦИЮ ……………………. ………………………………………….. ………………. 13 ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ…………………………………………… ………………………………………….. ………………. 15 ИСТОЧНИК ПИТАНИЯ ………………………. ………………………………………….. ………………………………………….. …………. 15 СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ ……………………………. ………………………………………….. ……………………………….. 16 БЛОК УПРАВЛЕНИЯ ДИСПЛЕЕМ …….. …………………………………………………………………………………….. ……………….. 17 КРИТЕРИИ РАСПОЛОЖЕНИЯ ……………………… ………………………………………….. ………………………………………….. …… 17 УСТАНОВКА БЛОКА УПРАВЛЕНИЯ ДИСПЛЕЕМ НА СТЕНУ ……………………………… …………………………………. 17 СООБРАЖЕНИЯ ПРИ РАСПОЛОЖЕНИИ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ .. ………………………………………….. ………. 17 УСТАНОВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ …………………………………………………… ………………………………………… 18 BS ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ДОПОЛНИТЕЛЬНО) ……………………………………… ………………………………………….. …………. 18 ЗАДАЧИ ……………………………. ………………………………………….. ………………………………………….. …………. 19

English 2

1. ОБЩИЕ ПОЛОЖЕНИЯ Инструкции по установке относятся к кондиционерам BS.Кондиционеры BS состоят из двух блоков: внутреннего блока (испаритель) и наружного блока (конденсатор). Два блока соединены между собой двумя трубками хладагента, электрическим кабелем и кабелем управления. Ниже приведены рекомендации по правильному монтажу квартирных систем кондиционирования: • Оцените поглощение тепла зданием. • Выберите кратчайший путь для линий хладагента с минимальными изгибами. • Следует учитывать потерю КПД на 0,3% на каждый метр трубы за пределами первых 7,5 метров.• Проверьте путь возврата воздуха из зоны с кондиционированием воздуха через решетку возвратного воздуха к входной решетке внутреннего блока. Маршрут не должен иметь препятствий и не должен проходить через районы без кондиционера. • На втором уровне домов (с двумя уровнями) решетка возвратного воздуха будет установлена ​​близко к полу и с проверкой выхода воздуха из комнат. • Используйте воздушный коллектор и решетки возвратного воздуха правильного размера в соответствии с рекомендациями компании. • В системах с шарнирно-сочлененными воздуховодами: — Шарнирно-сочлененные воздуховоды правильного диаметра, идущие по кратчайшим и прямолинейным маршрутам без изгибов.- Использование только глубоких переходников (мин. 220 мм) для подключения воздуховодов и решеток. ВНИМАНИЕ! Ниже представлены частые проблемы при установке. Чтобы избежать их, ознакомьтесь с ними до запланированной установки: A. B. C. D. E. F.

Отсутствие подходящих каналов для возврата воздуха. Воздухообмен через открытую дверь — плохое решение! Нет доступа к воздушным фильтрам и блоку электрических компонентов. Есть отверстия и проходы в полы без кондиционирования или даже наружу. Циркуляция воздуха между комнатами.Использование неподходящих воздухораспределителей. Инъекция и распределение не могут быть направлены должным образом. Не работает термостат защиты от обледенения; телефонный кабель не был проложен между наружным и внутренним блоками. G. Шум в каналах, когда внутри каналов отсутствует звукоизоляция. H. Отсутствие притока свежего воздуха в общественное место. I. Ощущение дискомфорта в офисе, где внутренние помещения и комнаты с окнами, выходящими наружу, подключены к одному и тому же блоку. J. Агрегаты, установленные на высоте, могут не обеспечивать достаточного обогрева в холодный день.Рекомендуется установка дополнительного нагревательного элемента. Это чрезвычайно важно для агрегатов, работающих в ночное время. (Дополнительный комплект нагревательного элемента можно заказать на заводе).

Английский 3

ВНУТРЕННИЙ БЛОК (испаритель)

Рисунок 1 Размеры (мм) ABCDEG

BS 30E 1100 965 200 930 256 3/4 дюйма

BS 36 1100 965 200 930 256 3/4 дюйма

BS 43 1185 1140 168 1105312 3/4 дюйма

1. 2. 3. 4.

Электрический шкаф подачи воздуха Порт для трубопровода охлаждения

Дренажный порт — G (OD)

НАРУЖНЫЙ БЛОК (конденсатор)

BS 30E

1.Электрические соединения 2. Присоединение линии всасывания (раструб) 3. Вход воздуха 4. Сервисные краны 5. Присоединение жидкостной линии (раструб) 6. Выход воздуха

BS 36, BS43

Рисунок 2: Кондиционер серии BS — общие габаритные размеры

Русский 4

5. 6. 7. 8.

Фильтры Порт блока управления панели доступа

Главный порт питания

2. ВЫБОР МЕСТОПОЛОЖЕНИЯ БЛОКОВ Устанавливать кондиционер должен только квалифицированный обслуживающий персонал, обученный компанией.Установка будет выполняться в соответствии со спецификациями компании и с использованием труб, проводки и стандартных монтажных принадлежностей компании. Любой сервисный вызов, техническое обслуживание или ремонт, выполненные компанией на оборудовании, установленном с нарушением инструкций компании, потребуют оплаты. При выборе расположения блоков следует учитывать следующие требования:

2.1 Относительное расположение блоков Установите наружный блок (конденсатор) и внутренний блок (испаритель) как можно ближе друг к другу.Для определения максимально допустимого расстояния между ними см. Стр. 10. Если необходимо превысить это расстояние, проконсультируйтесь с компанией.

2.2 Выбор места расположения наружного блока (конденсатора) •

Обеспечьте достаточно места для обслуживания и циркуляции воздуха вокруг блока.

•

Избегайте воздействия на устройство прямых солнечных лучей.

•

Выберите место для установки, которое будет вызывать минимальные неудобства и / или неудобства для пользователя и соседей.

•

Требуется минимум 200 мм между устройством и любой стеной, как показано на рисунке 7.

•

При установке в замкнутом пространстве (балкон, прачечная и т. Д.) Убедитесь в наличии вентиляционных отверстий. обеспечение выпуска теплого воздуха наружу и предотвращение его возврата в наружный блок.

•

В случае установки нескольких наружных блоков в группе убедитесь, что теплый воздух, выпускаемый одним наружным блоком, не направлен в сторону другого наружного блока.

•

Рекомендуется крепить конденсатор к стене с помощью специального горячеоцинкованного кронштейна. При установке на полу или на платформе блок следует поднимать не менее чем на 100 мм над поверхностью.

•

Убедитесь, что стена, на которой будет установлен наружный блок, имеет минимальную толщину 200 мм и достаточно прочна, чтобы выдержать вес блока. Не устанавливайте наружный блок на легкой конструкции, не устойчивой к резонансной вибрации.

•

Если наружный блок установлен ниже уровня внутреннего блока, убедитесь, что разница высот между блоками соответствует объяснению на странице 10.

•

При установке на балконе второго этажа или выше , убедитесь, что уровень верхнего корпуса наружного блока находится на высоте перил. Если наружный блок, тем не менее, установлен ниже, убедитесь, что он установлен таким образом, чтобы обеспечить легкий доступ и возможность снятия крышки при обслуживании блока.

•

Если наружный блок установлен в нише или в месте без свободного доступа, установите трубы длиннее, чем обычно требуется, с несколькими петлями, чтобы можно было перемещать блок во время обслуживания.

•

Учтите, что во время нагрева происходит капание воды. Если это беспокоит соседей, обеспечьте дренаж.

•

Не рекомендуется вешать наружные блоки на стены спальни.

•

Не устанавливайте наружные блоки на черепичных и асбестовых крышах.Эти конденсаторы не обслуживаются.

Русский 5

2.3 Выбор места для внутреннего блока (испарителя) При выборе места для внутреннего блока примите во внимание следующие требования: •

Обеспечьте максимальную диффузию воздуха на как можно большем расстоянии в пределах помещения. кондиционер.

•

Обеспечьте свободный проход рециркуляционного воздуха, поступающего в кондиционер.

•

Обеспечьте надлежащий отвод конденсата, образующегося внутри устройства.

•

Обеспечьте максимальную тишину возле спален.

•

Расстояние между фильтром и ближайшей стеной должно составлять не менее 100 мм.

•

Легкий доступ к коробке электрических компонентов и другим частям внутреннего блока для обслуживания.

•

Нижний потолок минимум на 70 мм ниже нижней части устройства.

•

Обеспечивает легкий доступ к наружному блоку в нижней части блоков. Позаботьтесь о том, чтобы в нижнем потолке был предусмотрен соответствующий проем.

Russian 6

3. УСТАНОВКА ВНУТРЕННЕГО БЛОКА (ИСПАРИТЕЛЯ) 3.1 Расположение внутреннего блока (см. Рисунок 3) Внутренний блок предназначен для установки на подвесном потолке или другом отсеке, где нет влияния внешних условий. При выборе места должны быть обеспечены следующие условия: a)

Место должно обеспечивать беспрепятственный поток рециркулирующего воздуха в агрегат.

b)

Агрегат не следует устанавливать рядом с помещениями, где следует избегать шума (спальни, детские комнаты и т. Д.).).

Место должно обеспечивать хорошую циркуляцию воздуха.

1. Рама, установленная техническим персоналом 2. Гибкое соединение 3. Воздуховод толщиной 1 дюйм Звукоизоляция 4. Площадь поперечного сечения мин. 800X300 мм 5. Решетка воздухозаборника 800×900 (или аналогичная) 6. Воздухозаборник возвратного воздуха 7. Воздушный фильтр Открытие и крышка 8. Доступ снизу 9. Звукоизоляция ВНИМАНИЕ! Доступ снизу ДОЛЖЕН БЫТЬ БЕСПЛАТНЫМ ДЛЯ ОБСЛУЖИВАНИЯ

Рисунок 3: Требования к размещению внутреннего блока Если блок должен быть установлен на чердаке или снаружи, должны быть обеспечены следующие условия : a)

Устройство должно быть защищено от дождя, тепла и излучения дополнительным слоем теплоизоляции толщиной 1 дюйм.

b)

Воздуховод должен быть как можно короче, с минимальным размером 700×300 мм (или аналогичным поперечным сечением) с полной акустической облицовкой внутри и не более чем двумя коленами с большим радиусом. Поперечные сечения в месте подсоединения воздуховода к агрегату должны быть равны поперечному сечению агрегата.

c)

Расстояние между решеткой возвратного воздуха и воздухозаборником на агрегате должно быть как можно короче. На всем пути возврата воздуха необходим минимальный свободный проход 0,3 м.

d)

Конструкция установки должна выдерживать вес устройства и избегать резонансных вибраций. Используйте зубчатые резиновые опоры под агрегатом и гибкие соединения для воздуховода.

Спроектируйте и заранее подготовьте легкий доступ для обслуживания следующим образом: (См. Рисунок 3).

Английский 7

1. Минимальный зазор по высоте для установки составляет 370 мм. 2. Между задней стороной агрегата и ближайшей стеной должно быть минимальное расстояние 200 мм, чтобы обеспечить свободный проход воздуха.3. Необходимо соблюдать минимальное расстояние 300 мм, чтобы обеспечить свободный забор воздуха и удобный доступ к воздушным фильтрам. 4. Обеспечьте доступ для обслуживания только с нижней панели. Обеспечьте доступ к электрическому блоку управления, чтобы облегчить его снятие, открыв крышку (крепится 3 винтами). Агрегат должен быть изолирован, чтобы наружный воздух мог попадать в отверстие для возврата воздуха. Каждая поверхность, обращенная к внешней среде, должна быть теплоизолирована. Внутренний блок можно установить на потолке (подвесить) или закрепить на бетонном полу.

3.2 Монтаж на потолке Внутренний блок можно установить с помощью пружинных или зубчатых резиновых изоляторов. a)

Монтаж пружинных изоляторов

Вставьте четыре шпильки 3/8 дюйма в потолок в соответствии с размерами пружинных изоляторов. Установите четыре пружинных изолятора, как показано на Рисунке 4. Присоедините внутренний блок к пружинным изоляторам и выровняйте его с помощью регулировочных гаек. Закрепите на месте, затянув крепежные гайки. ПРИМЕЧАНИЕ. Расположение блоков должно обеспечивать надлежащий зазор снизу для облегчения обслуживания.

b)

1. 2. 3. 4.

Бетонный потолочный болт для потолочной вставки, крепежная гайка, регулирующая гайка Рисунок 4: Установка внутреннего блока Потолочный монтаж с использованием пружинных изоляторов

1. 2. 3. 4.

Бетон Потолочный болт для крепления потолочной гайки с регулируемой гайкой Рисунок 5: Установка внутреннего блока Крепление к потолку с использованием резиновых изоляторов

Зубчатое резиновое крепление

В местах, где сборка пружинных изоляторов не может быть установлена, установите блок, как показано на Рисунке 5.Вставьте четыре шпильки 3/8 дюйма в потолок в соответствии с размерами подвесной угловой рамы, установленной на агрегате. Подготовьте два оцинкованных листа 30×30 мм, толщиной 1,5 мм для каждой стойки и соберите в соответствии с рисунком 5. Резиновые прокладки могут быть заменены пружинами, подходящими для этого типа установки.

Английский 8

3,3

Трубопровод для отвода конденсата внутреннего блока •

Рекомендуется, чтобы профессиональный сантехник подготовил сливной патрубок с жесткой трубкой из ПВХ диаметром 32 мм рядом с внутренний блок, к которому может быть присоединена гибкая дренажная труба для дренажа внутреннего блока.

•

Подсоедините дренажный сифон (опция) к блоку, как показано на рисунке 6. Сифон следует вставить в дренажное отверстие внутреннего блока до упора. Не применяйте «чрезмерную силу». Если дренаж подсоединен к другой стороне внутреннего блока, необходимо переключаться между втулкой 2 и 3.

•

Заранее спланируйте путь дренажной линии с уклоном вниз не менее 2% и углом наклона. водоотделитель (сифон) на линии, чтобы предотвратить попадание воздуха через трубку в агрегат и облегчить удаление конденсата из агрегата.

Рисунок 6: Сифон на дренажной линии (опция)

Заранее запланируйте легкий доступ к агрегату для обслуживания: •

Доступ к агрегату для обслуживания возможен только снизу. Оставьте минимум 100 мм между стеной и воздушными фильтрами.

•

Высота места, необходимого для установки, составляет минимум 100 мм.

•

Доступ для обслуживания ко всей нижней части агрегата до размеров сервисной панели.

•

Закройте пространство, в котором установлен агрегат, чтобы предотвратить попадание некондиционного воздуха в возвратный.Также изолируйте теплоизоляцией каждую перегородку, граничащую с зоной, где нет кондиционирования воздуха.

Русский 9

4. УСТАНОВКА НАРУЖНОГО БЛОКА Установка на плоской поверхности (крыша, земля и т. Д.) Наружный блок должен быть поднят как минимум на 100 мм над землей с помощью бетонной подушки, бетонных блоков или деревянных балок, чтобы обеспечить свободное течение конденсата. (См. Рисунок 7).

200 мм Мин.

1500 мм Мин.

Рисунок 7: Критерии установки наружного блока 1.Снаружи здания 2. Наружный блок 3. Рифленая резина 40×80 мм

4. 5. 6. 7.

Пол Бетонное основание или напольная плитка Анкерные болты Стена

Английский 10

5. ПОДКЛЮЧЕНИЕ ТРУБКИ ХЛАДАГЕНТА МЕЖДУ ВНУТРЕННИМ И НАРУЖНЫМ БЛОКИ 5.1 Общие сведения (см. Рисунок 8) Внутренний и внешний блоки соединены двумя медными трубками и электрическим кабелем, которые проходят через 60-миллиметровый проем в стене. Кроме того, дренажный шланг соединяет внутренний блок с ближайшей дренажной системой.Соедините оба устройства кратчайшим и прямым маршрутом.

1. 2. 3. 4. 5.

К наружному блоку Соединительная трубка Электрический кабель Угол наклона К внутреннему блоку

Рисунок 8: Соединение трубки и кабеля

ВНИМАНИЕ! При прокладке трубок для установки убедитесь, что концы герметичны, чтобы предотвратить проникновение грязи, влаги и т. Д. Чтобы пыль или влага не попадали в трубки, заклейте их колпачками или липкой лентой. Перед подключением к прибору рекомендуется очистить внутреннее пространство трубок азотом.По возможности избегайте пропускания труб через горячие зоны, такие как стены рядом с печами, дымоходы и т. Д. Если этого невозможно избежать, следует предусмотреть дополнительную изоляцию или другие средства защиты. Проложите трубку как можно прямее. Сведите к минимуму количество изгибов трубки. Если необходимы изгибы, выполняйте их только с помощью профессиональных трубогибов, а не вручную. Убедитесь, что трубка изолирована по всей ее длине, включая концы трубок и быстроразъемные соединения или развальцованные гайки, чтобы избежать «запотевания» трубки и капания с нее воды.Трубки должны быть L-типа без повреждений. Внутренние стенки труб должны содержаться в абсолютной чистоте до и во время монтажных работ. Каждая трубка должна быть индивидуально изолирована следующим образом: трубки диаметром до 5/8 дюйма с гильзой с толщиной стенки 6 мм; наружный диаметр более 3/4 дюйма с гильзой с толщиной стенки 9 мм. Для получения информации о диаметрах, длине жидкостных и всасывающих линий, а также разнице высот см. Таблицу № 1 для каждой модели. Если диаметр трубы для жидкости или всасывающей трубы отличается от диаметра соответствующей развальцованной гайки (установленной на патрубках агрегата), используйте подходящий переходник (вставлять трубу в другую трубу запрещено) между конусным соединением и патрубками агрегата.МОДЕЛЬ АППАРАТА

BS 30E BS 36 BS 43

ДЛИНА ТРУБКИ, ДО (В МЕТРАХ, В ОДНОСТОРОННЕМУ направлении)

СОЕДИНИТЕЛЬНАЯ ТРУБКА

10

15

20

25

30

30

5/8 дюйма

5/8 дюйма

5/8 дюйма

5/8 дюйма

5/8 дюйма

5/8 дюйма *

Жидкость

3/8 дюйма

3/8 ”

3/8”

3/8 ”

3/8”

3/8 ”*

Всасывающий

3/4”

3/4 ”

3/4”

3 / 4 дюйма

3/4 дюйма

3/4 дюйма

Жидкость

3/8 дюйма

3/8 дюйма

3/8 дюйма

3/8 дюйма

3/8 дюйма

3/8 дюйма

Всасывающий

3/4 дюйма

3/4 дюйма

3/4 дюйма

3/4 дюйма

3/4 дюйма

3/4 дюйма

Жидкость

3 / 8 ”

3/8”

3/8 ”

3/8”

3/8 ”

3/8 ”

МАКСИМАЛЬНАЯ ДЛИНА ТРУБКИ

МАКСИМАЛЬНАЯ РАЗНИЦА ВЫСОТ

30/50 *

10/25 *

50

25

50

25

* Номер таблицы специального заказа1: Соединительные трубки блока (внутренний и наружный блоки)

Русский 11

5.2 Рекомендации по установке трубок хладагента Существует три возможных варианта, показанных на схемах: 1. Наружный блок устанавливается над внутренним блоком (Рисунок 9) — такая установка требует маслоуловителя во всасывающей линии в самой нижней точке стояка. Радиус маслоуловителя должен быть как можно короче (см. Рисунок 10). Горизонтальные участки всасывающей линии должны иметь уклон минимум 0,5% к наружному блоку.Линия жидкости должна быть параллельна линии всасывания (за исключением маслоуловителя). В случае, если изоляция трубопровода должна была быть частично удалена для целей установки, обязательно, чтобы линии были полностью изолированы с помощью Armaflex или аналогичной изоляции после завершения установки. 1. Вход воздуха 2. Выход воздуха 3. Линия всасывания 4. Маслоуловитель через каждые 5 м 5. Трубопровод жидкости 6. Внутренний блок

Рисунок 9: Подключение трубопровода хладагента Внешний блок над внутренним блоком

Рисунок 10: Изгиб трубопровода

2 .Наружный блок устанавливается под внутренним блоком (Рисунок 11) — при такой установке ловушка не требуется. Помимо этого, то же самое, что и выше. 3. Установки устанавливаются на одном уровне (Рисунок 12) — ловушка при такой установке не требуется. Помимо этого, то же самое, что и выше.

1. Выход воздуха 2. Наружный блок 3. Линия жидкости 4. Линия всасывания 5. Внутренний блок Рисунок 11: Подключение трубопровода хладагента Наружный блок под внутренним блоком

1. Выход воздуха 2. Наружный блок 3. Линия всасывания 4.Жидкостная линия 5. Внутренний блок Рис. 12: Подсоединение трубопровода хладагента Наружный и внутренний блоки на одном уровне

5.3 Настройка работы ПРЕДУПРЕЖДЕНИЕ В этом параграфе описаны необходимые шаги для ввода агрегата в работу; обязательно следуйте инструкциям, чтобы обеспечить правильную работу кондиционера. Наружный блок заправлен правильным количеством хладагента. В расширенных режимах для дополнительной заправки хладагента обращайтесь к паспортной табличке наружного блока. Эту операцию должны выполнять только квалифицированные специалисты по холодильной технике с профессиональным зарядным устройством.Английский 12

5.3.1

Подготовка к развальцовке a)

b)

5.3.2

90º

Обрежьте трубу с помощью трубореза. Убедитесь, что срез перпендикулярен оси трубы и не имеет заусенцев (см. Рисунок 13). Наденьте развальцовочную гайку на трубку, закрепите трубку в приспособлении для развальцовки, как показано на Рисунке 14, и выполните развальцовку на конце трубки. Длина выступа трубы (A) от развальцовочного блока зависит от диаметра трубы и должна быть установлена, как указано в таблице.Перед развальцовкой нанесите на трубку несколько капель охлаждающего масла.

ПРАВИЛЬНО

НЕПРАВИЛЬНО

Рисунок 13: Обрезка труб

Подсоединение трубок (См. Рисунок 15)

Подсоедините и затяните развальцовочные гайки к охлаждающим клапанам на наружном блоке и к штекерным разъемам внутреннего блока. Слегка смажьте развальцованные поверхности охлаждающим маслом для улучшения герметичности. Примечание. Сначала вручную затяните накидные гайки, затем используйте гаечный ключ. Значения моментов затяжки см. В Таблице № 2.

5.3.3

A (мм)

НАД ТРУБЫ

1,3 1,6 1,9 2,1

3/8 дюйма 1/2 дюйма 5/8 дюйма 3/4 дюйма

Рисунок 14: Развальцовка трубки 1. Медная трубка 2. Инструмент для развальцовки

Откачка и установка в работу a)

b) c)

d) e) f)

Возьмите два заправочных шланга, снабженных нажимной штифтом с одной стороны, как показано на Рисунке 15. Соедините два концы шланга без нажимной кнопки к клапанам LOW (всасывание) и HIGH (жидкость) зарядного устройства; снимите защитные колпачки с сервисных отверстий трехходового всасывающего и жидкостного клапанов и подсоедините концы шлангов с помощью нажимных штифтов к сервисным портам (см. Рисунок 16).На установках без рабочего клапана на отверстии для жидкости подсоединяйте только шланг к всасывающему 3-ходовому клапану. Подсоедините центральный шланг зарядного устройства к вакуумному насосу. Включите вакуумный насос и убедитесь, что показания манометра низкого давления изменяются с 0 см рт. Ст. До 76 см рт. Ст. затем откачайте систему в течение 10 минут. Если стрелка манометра не перемещается с 0 см рт. Ст. До 76 см рт. Ст., Это указывает на утечку. В этом случае затяните все соединения; если утечка прекратилась после затяжки соединений трубок, перейдите к шагу c.Если утечка сохраняется даже после затяжки соединений, обнаружите утечку и устраните ее; обязательно продолжайте только после устранения всех утечек. Закройте клапаны всасывающего и жидкостного портов зарядного устройства и выключите вакуумный насос. Убедитесь, что стрелка манометра не двигается в течение примерно 5 минут. Отсоедините заправочные шланги от вакуумного насоса и от сервисных портов обоих трехходовых клапанов. Установите на место сервисный порт и крышки обоих трехходовых клапанов и затяните их динамометрическим ключом; см. таблицу значений крутящего момента в таблице №2.

ВНИМАНИЕ! При выполнении следующих действий избегайте любого контакта с портами сервисного клапана; помните, что система находится под давлением. g) Снимите колпачки (1) с обоих клапанов; установите оба клапана в положение «Открыть» с помощью шестигранного ключа (см. Рисунок 16). h)

Заменить колпачки обоих трехходовых клапанов. Проверьте утечку газа с помощью течеискателя или мыльной воды. Русский 13

1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11.

ПРИМЕЧАНИЕ: 1. Для дополнительной заправки хладагента, труб различной длины см. Паспортную табличку наружного блока.2. Сервисный порт на 3-ходовом клапане жидкостной линии входит в комплект поставки не всех агрегатов.

Рисунок 15: Сервисное соединение трубок хладагента

Трубка (дюйм) МОМЕНТ

Заправочный комплект Вакуумный насос Наружный блок Сервисный порт Крышка клапана Всасывающий клапан Крышка клапана Жидкостный клапан Внутренний блок Всасывающее соединение Раструбное соединение жидкости

1/4 «

3/8 «

1/2″

5/8 «

3/4″

11-13 13-20 11-13

40-45 13-20 11-13

60-65 18 -25 11-13

70-75 18-25 11-13

80-85 40-50 11-13

(Н.м.)

РАЗЪЕМНЫЕ ГАЙКИ КРЫШКА КЛАПАНА КРЫШКА СЕРВИСНОГО ОТВЕРСТИЯ

Таблица № 2: Значения моментов затяжки

2

1

3 4 5

7

1. 2. 3. 4. 5. 6. 7. 8.

Защитный колпачок клапана Используйте шестигранный ключ, чтобы открыть / закрыть предохранительный колпачок клапана хладагента Клапан хладагента Колпачок порта хладагента Конусная гайка Задняя сторона медная трубка

6 8 Рис. 16: Сервисный клапан охлаждения

Русский 14

6. ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ 6.1

Источник питания ПРЕДУПРЕЖДЕНИЕ. Электрическое подключение должно выполняться только уполномоченными электриками и в соответствии с местными электрическими требованиями и правилами. Система должна быть заземлена. Доступны однофазные модели и трехфазные модели; для каждого из них показана необходимая схема подключения. Подключите устройство к основному источнику питания, как указано на соответствующей схеме подключения. а) Однофазные модели (см. рисунок 17). Основной кабель питания должен быть типа HO5VV-K5G и содержать провода 3×4 мм2.б) Трехфазные модели (см. рисунок 18). Основной кабель питания должен быть типа HOVV-K5G и содержать выводы 5×2,5 мм2.

ПРЕДУПРЕЖДЕНИЕ На агрегатах со спиральными компрессорами обязательно прослушивать работу компрессора при первом запуске. Если во время работы возникает необычный шум, необходимо поменять местами фазы подключения к источнику питания.

1. 2. 3. 4. 5. 6.

7. 8. 9. 10. 11. 12.

Наружный блок Соединительный кабель Шнур питания Полуавтоматический переключатель Внутренний блок Дисплей Быстрый соединитель

Дисплей блок управления Беспроводной пульт дистанционного управления Проводной пульт дистанционного управления (опция) Дистанционный переключатель ВКЛ / ВЫКЛ (установщиком) Кабель управления (экранированный) Переключатель ВКЛ / ВЫКЛ (установщиком)

Рисунок 17: Однофазные блоки: электрическая схема питания наружного блока МОДЕЛЬ

BS 30E BS 36

СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ БЕСПРОВОДНОЙ (мм2)

6×2.5 6×2.5 Английский 15

ВЫКЛЮЧАТЕЛЬ БЕЗ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

20A 25A

1

1. 2. 3. 4. 5. 6. 7.

Соединительный кабель Источник питания Полуавтоматический переключатель Внутренний блок Дисплей Быстрый разъем Блок управления дисплеем

8. 9. 10. 11. 12. 13. 14.

Беспроводной пульт дистанционного управления Проводной пульт дистанционного управления (опция) Дистанционный переключатель ВКЛ / ВЫКЛ (установщиком) Кабель управления (экранированный) Переключатель ВКЛ. / ВЫКЛ. (Установщиком) Кабель нагревателя (дополнительно) Включение / выключение нагревателя (установщиком)

МОДЕЛЬ

БЕСПРОВОДНОЙ СОЕДИНИТЕЛЬНЫЙ КАБЕЛЬ (мм2)

ВЫКЛЮЧАТЕЛЬ БЕЗ НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

BS 30E

6×2.5

3x16A

BS 36

6×2,5

3x16A

BS 43

6×2,5

3x16A

Рис. внутренние и внешние блоки для всех моделей должны быть типа HO5VV-K5G. Проводники должны иметь размер и количество, как показано на рис. 17, 18. Электрический кабель должен быть цельным, без каких-либо соединений. При прокладке кабеля под полом его необходимо защитить и изолировать от любого возможного контакта с водой.Когда кабельная трасса проходит через стену или акустический потолок, она будет защищена огнестойкой трубкой. Кроме того, два блока должны быть соединены между собой телефонным кабелем сечением 2 x 0,5 мм². См. Соответствующую схему подключения на Рисунке 17, 18.

Английский 16

6.3

Блок управления дисплеем

6.3.1 Критерии размещения условия. Кроме того, следует учитывать эстетический аспект.Блок управления дисплеем подключается к главной панели управления кондиционера (внутренний блок) с помощью кабеля связи. Кабель подключается к блоку управления дисплеем с помощью быстроразъемного 8-контактного разъема.

6.3.2 Установка блока управления дисплеем на стене Просверлите в стене отверстие диаметром 12 мм для прокладки кабеля связи. Откройте крышку устройства, просверлите 3 отверстия в стене, чтобы они совпадали с отверстиями в блоке управления дисплеем, установите настенные шпильки и прикрепите устройство к стене 3 винтами.Блок управления дисплеем (4) снабжен специальным коммуникационным кабелем длиной 7 метров (2), оканчивающимся вилкой для подключения к распределительной коробке (3), что позволяет управлять кондиционером из нескольких разных комнат, каждая из которых от собственного блока управления дисплеем (см. рис. 19 и 20). Подключите быстроразъемный соединитель к соответствующему разъему на главной плате управления в коробке электрических компонентов внутреннего блока (1). Если невозможно провести штекер кабеля связи (2) через стену к плате дисплея (4), конец кабеля можно отрезать и подсоединить к клеммной колодке на блоке дисплея в соответствии с цветами, указанными на рисунке. 19.

ВНИМАНИЕ! Не отрезайте вилку кабеля связи, если длина кабеля недостаточна. В этом случае можно добавить 5-метровый удлинитель.

6.3.3 Рекомендации по размещению пульта дистанционного управления a)

Расположите пульт дистанционного управления таким образом, чтобы при установке на опоре на стене он находился на линии прямой видимости с блоком управления дисплеем (не более 8 м).

b)

Рекомендуется определять окончательное местоположение пульта дистанционного управления только после первой операции, обеспечивая надлежащую передачу и прием между пультом дистанционного управления и дисплеем.

1

2 1. Основная плата управления на внутреннем блоке 2. Блок управления дисплеем 3. Соединительный провод

3

* Опция: Подключение кабеля к терминалу управления дисплеем

ЦВЕТНАЯ ТАБЛИЦА Точка подключения Цвет провода 1 Золото 2 Зеленый 3 Черный 4 Коричневый 5 Фиолетовый 6 Желтый 7 Оранжевый 8 Красный Рисунок 19: Подключение одного блока управления дисплеем Английский 17

4

1

2

3

1. Главная плата управления на внутреннем блоке, кат. № 402616 и 402676 2.Распределительный щит, кат. № 402729 3. Коммуникационный кабель, кат. № 402730 4. Блок управления дисплеем № 1 Кат. № 402713 5. Блок управления дисплеем № 2 Кат. № 402713 6. Блок управления дисплеем № 3 Кат. № 402713 7. Блок управления дисплеем № 4 Кат. № 402713

Рисунок 20: Параллельное подключение к 4 блокам управления дисплеем (дополнительно)

6.3.4 Монтаж пульта дистанционного управления

6,4

a)

Закрепите кронштейн пульта дистанционного управления на стене с помощью двух винтов и стеновые стойки (поставляются с устройством) и снимите внешнюю защитную бумагу с клейкой поверхности.

b)

Перед включением кондиционера откройте крышку батарейного отсека и убедитесь, что красный язычок, защищающий батареи, удален. Закройте крышку и убедитесь, что пульт дистанционного управления работает правильно.

c)

Прикрепите пульт дистанционного управления к кронштейну твердым движением.

BS Пульт дистанционного управления (опция) Настенный пульт дистанционного управления доступен в двух версиях: с инфракрасным беспроводным или проводным подключением. Инструкции по установке пульта дистанционного управления прилагаются к устройству.ПРИМЕЧАНИЕ. Инфракрасный пульт дистанционного управления следует располагать в месте, где дисплей будет контактировать с глазами, на расстоянии не более 10 м. Система может измерять температуру в двух альтернативных режимах: • с помощью датчика, расположенного на входе воздуха внутреннего блока; • с помощью датчика, расположенного на пульте дистанционного управления, в режиме «I FEEL» или «LOCAL». В этом режиме точка измерения температуры смещается вместе с расположением пульта дистанционного управления. Поэтому его расположение следует определять следующим образом: a)

Избегайте установки в местах, подверженных воздействию прямых солнечных лучей или вблизи источников тепла.

b)

Выберите место без каких-либо препятствий, таких как занавески и т. Д.

c)

Выберите нейтральную зону с условиями, типичными для всего кондиционированного помещения; Избегайте прямого воздействия холодного воздуха, выдуваемого кондиционером.

d)

Выберите место на высоте 1,5 м над полом, чтобы обеспечить точное определение температуры в помещении.

e)

Избегайте мест, подверженных воздействию брызг воды, сырости или влажности.

• Батарейки следует заменять, если на ЖК-дисплее больше не отображаются данные. Снимите пульт дистанционного управления с кронштейна, откройте крышку батарейного отсека в задней части устройства и замените батарейки. • Используйте две 1,5-вольтовые батареи размера AAA.

Русский 18

7. ЗАКЛЮЧИТЕЛЬНЫЕ ЗАДАЧИ 1.

Установите на место все колпачки и крышки и убедитесь, что они плотно закрыты.

2.

Закройте все трещины и отверстия по бокам трубок и отверстий.

3.

Прикрепите проводку и трубки к стене с помощью хомутов.

4.

Проверьте все операции кондиционера. При необходимости используйте руководство по эксплуатации. 4.1 Внутренний блок —

Все ли удаленные команды принимаются на панель управления кондиционером?

—

Правильно ли работает светодиодный индикатор на плате управления?

—

Выполняет ли кондиционер все команды дистанционного управления?

4.2 Наружный блок — Проверьте, нет ли ненормального шума или вибрации во время работы кондиционера.- Убедитесь, что шум, слив конденсата или поток воздуха не мешают соседям. 5.

Запуск кондиционера на охлаждение и обогрев

6.

Проинструктировать клиента по эксплуатации кондиционера: — Как снять, очистить и заменить фильтр. — Как включить и выключить кондиционер. — Как выбрать между нагревом и охлаждением и как установить желаемую температуру. — Как настроить время включения или выключения с помощью таймера. — Как управлять кондиционером с пульта управления.- Передайте заказчику руководство по эксплуатации и установке. — Помогите заказчику заполнить гарантийный талон.

Английский 19

BS / CAT. НЕТ. 402962 МУЛЬТИЛИН * 8 $ / 5 (9 ±

% PDF-1.3 % 164 0 объект > эндобдж xref 164 62 0000000016 00000 н. 0000001591 00000 н. 0000002910 00000 н. 0000003128 00000 н. 0000003664 00000 н. 0000003705 00000 н. 0000003727 00000 н. 0000004341 00000 п. 0000004363 00000 п. 0000004959 00000 н. 0000005354 00000 п. 0000006145 00000 н. 0000006946 00000 н. 0000007275 00000 н. 0000007297 00000 н. 0000007934 00000 п. 0000008478 00000 п. 0000008727 00000 н. 0000009605 00000 н. 0000010131 00000 п. 0000010844 00000 п. 0000011636 00000 п. 0000011658 00000 п. 0000012328 00000 п. 0000012384 00000 п. 0000012406 00000 п. 0000013063 00000 п. 0000013085 00000 п. 0000013515 00000 п. 0000013537 00000 п. 0000014058 00000 п. 0000014303 00000 п. 0000014543 00000 п. 0000014803 00000 п. 0000015048 00000 н. 0000015277 00000 п. 0000015549 00000 п. 0000015773 00000 п. 0000016023 00000 п. 0000016300 00000 п. 0000016583 00000 п. 0000016864 00000 п. 0000017142 00000 п. 0000017394 00000 п. 0000017654 00000 п. 0000017937 00000 п. 0000018252 00000 п. 0000018515 00000 п. 0000018781 00000 п. 0000018803 00000 п. 0000019280 00000 п. 0000022655 00000 п. 0000023259 00000 н. 0000023399 00000 н. 0000028142 00000 п. 0000033179 00000 п. 0000354522 00000 н. 0000354676 00000 н. 0000354934 00000 н. 0000358466 00000 н. 0000001682 00000 н. 0000002887 00000 н.
