Схема управления споттером: Схема управление споттером

Что собой представляет схема споттера

Силовая электрическая схема споттера давно прошла стадии разработки, экспериментов и используется для рихтовки авто в разнообразных вариантах. После приобретения опыта работы с устройством возник вопрос автоматического управления режимами работы устройства с более точными регулировками и необходимыми защитами. Споттер с режимом аппарата точечной сварки и споттер как сварочный аппарат для работы электродом должны иметь различную длительность и мощность импульса. Точка сварки может получиться слабой или слишком крепкой, что создаст дополнительные трудности при ремонте авто.

Фото 1. Споттер незаменим при проведении автомобильных кузовных работ.

Основные параметры, которым нужна точная регулировка для качественного результата работы, это мощность импульса и его длительность. Предлагаемая схема позволит подбирать и сохранять установки параметров как в режиме сварочный аппарат, так и делая точечную сварку.

Схема собрана на трех платах и состоит из двух функциональных частей:

  1. Плата, на которой расположен блок питания. Внешний вид можно посмотреть на фото 1.
  2. Две платы, на одной из которых расположен контролер и вторая с кнопками переключения и четырехразрядным индикатором.

Блок питания и его схема

Схема намотки трасформатора.

Схема блока питания показана на рис.1. Условно ее можно разделить на три составные части:

  • цепь питания первичной обмотки понижающего трансформатора;
  • понижающий трансформатор;
  • вторичная обмотка с диодным мостом и стабилизатором напряжения.

В цепи первичной обмотки трансформатора установлен сетевой фильтр, обычно используемый в импульсных блоках питания. Здесь он используется для защиты микросхемы контролера от импульсов, создающихся в сетевом напряжении при работе споттера.

Трансформатор можно использовать любой с напряжением 220 В/24 В при работе от сети в 220 В. При работе от сети в 380 В нужно применить соответствующий трансформатор и сетевой фильтр.

К вторичной обмотке подключен диодный мост со сглаживающими конденсаторами и стабилизатор напряжения на микросхеме LM2574. С выхода микросхемы напряжение номиналов в 5 В подается на выходной разъем Х1 через цепочку LC – фильтра для устранения высокочастотных помех. Отмеченные пунктиром соединительные линии должны быть минимальной длины и располагаться по возможности ближе ко второй ножке микросхемы IC1.

Рисунок 1. Схема блока питания.

Напряжение на клемме 1 разъема Х1 используется контроллером для определения нулевого уровня.

Напряжение с клеммы 7 разъема Х1 используется для запуска контроллера при положительной полуволне сетевого напряжения.

Изготовленная своими руками схема при отсутствии ошибок в сборке начинает работать без дополнительных настроек. Наличие напряжения в 5 В будет контролировать светодиод LED1.

Пускатель К1 предназначен для подключения сетевого напряжения при замыкании выключателя S1.

Вместо него можно использовать автоматический выключатель с защитой нужного номинала или подключать напряжение напрямую, при наличии предохранителей в питающий сети.

Вернуться к оглавлению

Управление силовым тиристором точечной сварки споттер

Фото 2. Внешний вид платы блока управления с контроллером.

Для управления силовым тиристором или симистором используется микросхема МОС3052. Эта серия микросхем специализирована для использования в устройствах подобного типа и при замене на аналоги. При этом необходимо внимательно оценить технические характеристики предлагаемого варианта.

При питании схемы от сетевого напряжения 380 В необходимо использовать симистор типа ВТА40 – 800v, соответственно рабочее напряжение конденсатора С11 630 В, защитные варисторы R14 и R15 типа 20D241. Для установки симистора нужно использовать радиатор. Конструкция элемента безопасна и не имеет соединения с теплоотводом. На радиатор для контроля температуры желательно установить термостат с температурой размыкания контактов 60-80°С.

Аналогичным контролем можно оснастить силовой трансформатор. Аварийный сигнал от термостатов можно подключить к контроллеру для остановки работы при превышении температуры выше допустимой, с отображением соответствующего сигнала на индикаторах.

Для споттеров большой мощности можно рекомендовать другой вариант схемы управления тиристорами. В ней применяются тиристоры типа 70TPS12, для управления которыми использованы оптроны МОС3052. Тиристоры этого типа имеют электрическое соединение с теплоотводами и должны устанавливаться на раздельные радиаторы или с диэлектрическими прокладками.

Вернуться к оглавлению

Схема управления с блоком индикаторов точечной сварки споттер

Рисунок 2. Схема блока управления для споттера.

Внешний вид платы блока управления с контроллером показан на фото 2.

На фотографии показан внешний вид блока индикаторов с кнопками управления без декоративной панели. Панель индикаторов с кнопками и установленной декоративной панелью показана на другом фото 3.

Схема управления имеет минимум вспомогательных элементов. Управление всеми процессами осуществляется микроконтроллером типа AtMega 16, установленном в исполнении DIP. Элемент производителя фирмы Atmel имеет невысокую стоимость и большое количество выводов. Устройство контролера позволяет использовать входные и выходные сигналы на любые ножки микросхемы, поэтому плата получается максимально упрощенной. Кроме возможностей конфигурации, контролер оснащен оперативной и энергонезависимой памятью большой емкости и др. В схеме управления споттером его возможности использованы примерно на 20 %.

Вернуться к оглавлению

Краткое описание работы точечной сварки споттер

Принципиальная схема блока управления показана на рисунке (рис.2). При поступлении напряжения питания загружаются сохраненные в энергонезависимой памяти данные для первой кнопки. На индикаторе отображается выдаваемая контролером информация. Параллельно с выводом информации выполняется контроль состояния кнопок, при обнаружении сработавшей кнопки запускается соответствующая подпрограмма. Информация на табло обновляется в связи с новым запросом.

При каждом срабатывании контактов кнопок раздается звуковой сигнал, его отсутствие означает неисправность или зависание контроллера.

Фото 3. Панель индикаторов споттера.

При помощи кнопок можно выбрать необходимый режим работы, установить нужные параметры импульса. Подобранный режим можно сохранить в памяти для последующего использования.

В режиме «Работа» контроллер работает следующим образом:

  1. Индикаторы отключаются, контроллер контролирует уровень напряжения на контакте AIN1.
  2. При снижении напряжения до нулевого уровня запускается счетчик с установленным периодом паузы.
  3. По окончании отсчета выдается команда на микросхему управления тиристором (симистором). Процесс повторяется на каждом периоде сетевого напряжения для использования только положительной половины периода. Это усовершенствование позволяет избежать режима магнитного насыщения железа.

Контроль сетевого напряжения происходит по цепочке от блока питания, через контакт разъема Х-1 на контакт контроллера SIN. Элементы VR2 и Q2 корректируют форму сигнала. Напряжение на открытие симистора подается на разъем Х3, контакты 1 и 2.

Вернуться к оглавлению

Состав схемы управления точечной сварки споттер

Дополнительно с контроллером использованы разгружающие ключи IC2 для предохранения микросхемы процессора от перегрузок. Микросхема IC3 применена из-за недостаточного количества выводов на процессоре. Используется в качестве регистра памяти с параллельным выходом и последовательным входом. В зависимости от полученного кода включается определенный светодиод. Цифровые индикаторы имеют семь сегментов, подключенных к общему катоду. В общую схему соединяются дорожками платы. В качестве LED5-10 можно использовать любые светодиоды, подобрав необходимый цвет.

Устройство для звука должно иметь собственный генератор с рабочим напряжением 5 В. Пассивные элементы можно применять любых марок с точностью номиналов до 20 %.

Для программирования контролера необходимо установить соответствующий разъем, подключенный к выводам микропроцессора: MOSI, MISO, SCK, Reset, Gnd.

Прошивку можно выполнять на программаторе или на компьютере с установленной специальной программой. Существует несколько вариантов различных программ, помогающих выполнять прошивку процессоров различного назначения. Основное внимание в них уделено работе устройства как аппарата точечной сварки. Споттер в переводе означает “точка”.


Самодельный споттер своими руками

Содержание страницы

Споттер для рихтовки идеально подходит для аккуратной работы с вмятинами и повреждениями корпуса авто. Минимальные подготовительные работы с элементами машины, восстановление до первозданной формы, и быстрая последующая обработка места под покраску, поспособствовали внедрению этого устройства во все СТО и мастерские. Но при работе в собственном гараже нет смыла покупать дорогой аппарат. Взамен магазинного, можно изготовить самодельный споттер. Для этого необходимо знать как собрать трансформатор, чем манипулировать напряжением для импульса, и из чего сделать рабочие элементы. Хорошими помощниками начинающему конструктору окажутся схемы и видео самодельного споттера из Сети.

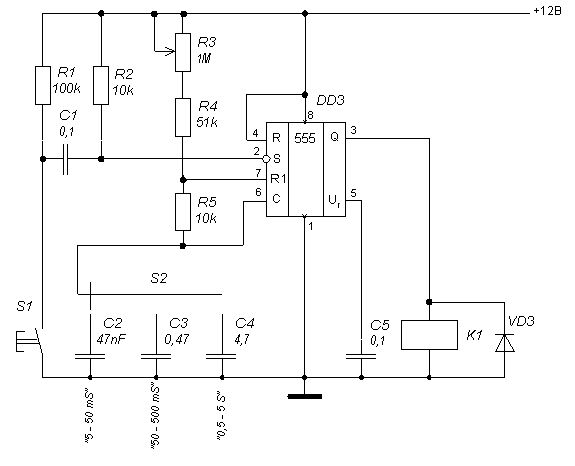

Схема и принцип действия

Для создания споттера своими руками важно понимать процесс, происходящий внутри аппарата. Схема управления напряжением может отличаться, но основная суть в следующем:

  • При подключении сварочного устройства в сеть, ток поступает на первый трансформатор. После понижения напряжения (V) и повышения силы (А), ток передается на диодный мост.
  • Диоды связаны с реле и переключателем. Они передают напряжение дальше, на конденсатор для зарядки.
  • Для выработки сварочного тока задействуют второй трансформатор и стоящий перед ним тиристор.
  • При срабатывании реле и переключении на вторую цепь питания, происходит отключение конденсатора и отдача напряжения на тиристор.
  • Последний, открывается и пропускает ток дальше на второй трансформатор.
  • Для регулировки сварочного напряжения в цепи предусмотрен пропуск через сопротивление.
  • Выдаваемый импульс зависит от характеристик конденсатора и параметров сопротивления, которым можно увеличить время продолжительности подачи напряжения.
  • После разрядки конденсатора, тиристор закрывается и цикл повторяется.
  • Длина импульса варьируется от 0.1 до 0.5 с. Более точные настройки можно сделать при помощи микроконтроллера (МК), вставляемого в схему дополнительно.

Основные составляющие для споттера

Для создания самодельного споттера необходимо подобрать ряд элементов, отвечающих за обеспечение процесса преобразования тока и возможность импульсной сварки. Некоторые детали можно изготовить самому, другие придется выбирать и покупать в магазине. Ключевыми являются:

  • Трансформатор №1, для создания сварочного тока. Его можно сделать из неработающей микроволновой печки.
  • Диодный мост с параметрами 5-8V, и составляющими, способными работать при 12V.
  • Трансформатор №2, для подпитки рабочих элементов цепи.
  • Тиристор. Возможна модель ПТЛ-50 или иные версии.
  • Переменный резистор, с минимальным сопротивлением от 100 Ом.
  • МК для более «продвинутых» версий.

Приступаем к делу

Как сделать споттер своими руками хорошо видно на видео в интернете. После зрительного ознакомления можно приступать к сборке. Начинать следует с главного элемента — расчета трансформатора, и продвигаться к менее значительным.

Трансформатор и характеристики

Самодельные споттеры изготавливаются из элементов микроволновой печи. Но для понижения мощности, и выработки достаточной силы тока, устройство необходимо модернизировать. Поэтому, с трансформатора удаляется вторичная обмотка. Действовать необходимо осторожно, чтоб не повредить изоляционное покрытие.

Создание новой вторичной обмотки производится проводом с минимальным сечением 50 квадратных мм. Его наматывают в три витка и изолируют. Выбранный вариант позволит получить необходимый ток для сварки. Иногда для создания споттера своими руками переделывают инверторный аппарат.

Схема споттера может включать и полностью самодельный трансформатор, управляющий остальными процессами. Свой основной узел можно собрать из Ш-образного сердечника. Для первичной обмотки подойдет провод с сечением 2.5 мм квадратных, который наматывается в количестве 200 витков. Равномерное распределение поспособствует правильной работе и меньшему нагреву аппарата. Вторичная обмотка содержит семь витков провода с сечением 50 мм квадратных.

Надежную изоляцию между слоями можно выполнить бумагой от кассовой ленты. Весь трансформатор стоит пропитать шеллаком. Заранее предусматривается достаточная длина концов первичной обмотки, чтобы присоединить шнур питания, и вторичной, для крепления к клеммам последующей цепи.

Сварка споттером не имеет строгих критериев по оборудованию, и вариации трансформаторов могут отличаться. Хорошо будет работать аппарат с составляющими:

  • кольцевой сердечник диаметром 150 мм;
  • первичная обмотка кабелем 1.8 мм в количестве 255 оборотов;
  • вторичная обмотка с медной шиной 6.5х4, хорошо распределяющая напряжение, в семь витков и три слоя.

Трансформатор №2, для питания других элементов цепи, можно купить готовый. Основное требование — 12V на вторичной обмотке. Если данные выходящего тока отличаются, то дополнительная обмотка, по образцам на видео в Сети, поможет довести его состояние до нужного уровня.

Тиристоры и диоды

Для самодельного создания споттера важен тип тиристора. Оптимален ТПЛ-50. Но понимая основные требования для его работы, возможна подборка другой модели. Критерии выбора:

  • 220 V обратное напряжение;
  • создание импульсного тока с минимальной величиной 45 А (меньшего будет недостаточно для сварки).

Диоды подбираются по таким же параметрам. Тогда во время процесса не возникнет разности напряжения и перегревов. Если внедрять в схему споттера МК, то временная длина импульса устанавливается более точно, что улучшает сварочный процесс. Микроконтроллер приобретается отдельно и его установка в схему самодельного устройства совершенствует управление. Также, вместо диодного моста можно установить симисторы.

Конденсаторы и резисторы

Переменный резистор, отвечающий за настройку параметров тока посредством сопротивления, необходимо подобрать с минимальной величиной в 100 Ом. Так можно регулировать необходимую силу тока для сварки. Мощность рассеивания здесь значения не имеет. Конденсатор, выдающий необходимый разряд, должен обладать емкостью от 1000мкФ, а его поддерживаемое напряжение равняться 25V.

Изготовление корпуса и рабочих инструментов

Для самодельного споттера стоит продумать простой корпус, позволяющий закрыть токонесущие детали от контакта с внешней средой. Для этого необходимо диэлектрическое основание, либо подкладки под крепления трансформаторов на железную основу. Достаточно металла 0.5 — 0.8 мм толщиной. Боковые панели рекомендуется сделать съемными, чтобы легко получать доступ для обслуживания и ремонта.

Охлаждение кулером не предусматривается в самодельных споттерах ввиду малой загруженности аппарата и короткой импульсной сварки. Для естественной вентиляции в боковых стенках корпуса сверлятся отверстия (до 20 шт, диаметром 4 — 5 мм). На верхней крышке размещают рукоятку для ношения.

С лицевой стороны корпуса подготавливаются выходы под крепление кабелей и силового шнура. В самых простых моделях стоит предусмотреть:

  • вывод тумблера включения;
  • световой диод работы сети;
  • показатель V;
  • показатель А;
  • тумблер или кнопку переключения режимов.

Пистолет и обратный молоток можно купить в магазине. Они уже оснащены небольшими кабелями и разъемами. Приобретя их можно сразу приступать к тестированию споттера. Но для совсем экономной модели, если в гараже имеется много подручных материалов, пистолет делается на основе клеевого аналога (по форме) монтажного инвентаря. В нем удаляется внутренняя часть и вставляется кронштейн для фиксации электрода.

Самодельные споттеры могут быть простыми и более сложными, с схемой управления на МК. Но главное, что по качеству работы они не будут уступать бюджетным моделям заводского производства, и смогут помочь в исправлении вмятин на автомобиле.
