Трехходовой клапан представляет собой промышленный клапан с постоянным расходом, используемый для отвода или смешанного применения. Он также известен как многопортовый клапан из-за его трех отверстий, которые могут быть соединены с трубкой для потока жидкости или газа. Эти отверстия в 3-ходовом клапане типа имеют либо два входа и один выход, либо один вход и два выхода. Это определяется приложением для подключения.

Скорость потока в различных клапанах остается постоянной, несмотря на то, что это многопортовый клапан. Постоянный расход поддерживается в любом приложении, где используется клапан, даже если жидкость или газ будут разделены на два отдельных отверстия.

Конструкция этого клапана позволяет открывать одно отверстие при закрытом другом или наоборот. Это позволяет легко использовать устройство для приложения давления в качестве опции для сброса давления из привода клапана или цилиндра одностороннего действия. Трехходовые клапаны бывают нормально открытыми, закрытыми или универсальными.

Этот механизм, разработанный клапаном, позволяет обеспечить удобный способ перемещения потока жидкости или газа из одной точки в другую.

Кроме того, механизм 3-ходового клапана также делает его недорогим, позволяя пользователям экономить деньги за счет отказа от использования обычных задвижек и перепускных устройств, часто используемых на парогенераторах. Он не только исключает использование обычных 3-ходовых запорных клапанов, но и обеспечивает управление отсечкой в ​​одном корпусе клапана и обеспечивает направление потока.

Получить предложение

СИМВОЛ 3-ХОДОВОГО КЛАПАНА

Символ 3-ходового шарового крана представляет собой модификацию символа 2-ходового шарового крана, который состоит из двух треугольников, обращенных друг к другу, с шаром в центре.

На символе трехходового шарового крана три треугольника направлены друг к другу с шаром в центре. Это показывает, что этот клапан может быть общим, когда он не указывает тип присутствующего трехходового шарового крана, или это может быть символ с модификатором, когда он показывает точный тип трехходового шарового крана, присутствующего в трубопроводе. .

Символ бывает двух типов: универсальный символ и символ с модификатором.

• Общие символы клапана указывают на наличие клапана на схеме трубопроводов и КИПиА. Вот и все. Общие символы не указывают на тип имеющегося клапана. Скорее они показывают наличие на схеме клапана, который должен использоваться в трубопроводе.
• Символ с модификатором, как следует из названия, не ограничивается простым указанием на наличие клапана на схеме трубопроводов и КИПиА. Это доходит до указания точного типа клапана, представленного на схеме, который должен использоваться в трубопроводе.

ТИПЫ 3-ХОДОВОГО ШАРОВОГО КРАНА

3-ходовой шаровой кран, как и другие шаровые краны семейства многоходовых клапанов, имеет свои типы. Поэтому важно их знать.

Существует два основных типа трехходовых клапанов: Т-образный клапан и Г-образный клапан. Они названы в честь их формы, и их использование зависит от функции, которую вы хотите, чтобы они выполняли. Формы T и L относятся к отверстию в середине трехходового шарового крана.

• Т-ОБРАЗНЫЙ 3-ХОДОВОЙ ШАРОВОЙ КЛАПАН

Т-образный клапан назван так потому, что имеет Т-образную форму. Его также называют 180-градусным шаром. Этот тип шарового крана может объединять два впускных потока в одно выпускное отверстие. В зависимости от системных требований он также может разделить один входной поток на два выходных потока.

Т-образные трехходовые клапаны обычно используются для разделения потока газа и жидкости. В зависимости от допустимого диапазона движения рукоятки и требований системы трехходовой шаровой кран с Т-образным отверстием можно использовать для разделения или смешивания потока, отклонения потока и обеспечения прямого потока.

Кроме того, Т-образный клапан может не только гибко управлять слиянием или расхождением среды в трубопроводе, но и соединять три канала друг с другом.

Общие области применения 3-ходового крана с Т-образным отверстием

Трехходовой шаровой кран с Т-образным отверстием можно использовать для соединения отверстий в трубопроводе, что позволяет использовать различные схемы потока на входе и выходе. Как правило, трехходовой шаровой кран с Т-образным отверстием в большинстве случаев предпочтительнее, поскольку он допускает многомерные схемы потока, в отличие от L-образного клапана, который кажется безразмерным.

Т-образный клапан обеспечивает прямолинейный поток через клапан, когда он находится в одном положении, с незначительной потерей давления или без нее, и отклоняется в другом направлении при изменении положения.

3-ходовой шаровой кран с Т-образным отверстием может одновременно иметь до двух краскораспылителей наряду с тремя соединенными отверстиями.

• 3-ХОДОВОЙ ШАРОВОЙ КЛАПАН L-ОТВЕРСТИЯ

3-ходовой клапан L-отверстия также называют 90-градусным шаром. Этот шаровой кран обеспечивает подачу жидкости или газа из одного входа в один из двух отдельных выходов. Его механизм в трехходовом шаровом клапане L-порта дал ему название «отводной клапан». В отличие от Т-образного клапана, 3-ходовой шаровой кран с L-образным отверстием отклоняет или координирует поток в одном направлении.

Он может перезапускать, ограничивать или отключать поток, в отличие от Т-образного клапана. Рукоятка клапана имеет свои диапазоны в 90 градусов, то есть она откалибрована на 90 градусов, 180 градусов и так далее, пока не достигнет 360 градусов. Однако, какой бы угол он ни принял, направление всегда в одну сторону.

Шаровой кран с L-образным отверстием весьма полезен в тех случаях, когда используется более одного источника для подачи жидкости или газа в другую трубу.

Существует шаровой кран с двойным L-образным отверстием, который представляет собой 4-ходовой клапан, используемый для подтверждения потока с 4 трубами, соединенными с клапаном. Существуют также фланцевые клапаны, концы которых фланцевые для соединения с любой трубой болтом или сваркой.

Общие области применения 3-ходового шарового крана с L-образным отверстием

Ходовой клапан с L-образным отверстием используется в тех случаях, когда требуется отклоняющий клапан. Это связано с тем, что он может отклонять поток от одного первичного источника к другому. Этот клапан также обеспечивает простое переключение между насосами, т. е. переключение жидкости или газа с одного насоса на другой.

Кроме того, 3-ходовой клапан с L-портом позволяет перенаправлять поток из резервуаров-накопителей и между ними, а также с охлаждения на охлаждение.

3-ходовой Т-образный клапан и L-образный клапан являются основными категориями 3-ходового шарового крана, что также влечет за собой следующее:

• Направленный регулирующий клапан работает немного иначе, чем обычно открытый и закрытый клапан. Направленный регулирующий клапан позволяет использовать два порта потока. Когда запорное отверстие закрыто, отверстие корпуса отвечает за направление линии потока через корпус клапана.

Некоторые производители промышленных клапанов считают, что 3-ходовой клапан является одним из наиболее часто используемых клапанов, поскольку он дает возможность удовлетворить различные системные требования, допуская различные стили потока в трубопроводе или в любой системе, в которой он применяется.

Получить предложение

ПРЕИМУЩЕСТВА ТРЕХХОДОВОГО ШАРОВОГО КРАНА

Важно отметить, что конструкция клапана определяет стиль и схему потока в системе. Преимущества трехходового шарового крана невозможно переоценить, поскольку он не просто вписывается в любую систему, но может выполнять более одной функции.

Ниже приведены некоторые преимущества трехходового шарового крана.

• Имеет простую структуру с малым объемом.

• Является самым экономичным среди других типов клапанов. Это связано с тем, что он может выполнять более одной функции в зависимости от системных требований.

• Обладает низкой устойчивостью к средам.

• Можно смешивать два разных типа среды, учитывая, что в клапане три порта.

• Может изменить направление потока с одной точки на другую, благодаря надежному уплотнению.

• Может разделить поток среды любого типа на два разных направления.

• Может остановить поток одной среды в определенном направлении и позволить другой среде течь в том же направлении.

• Имеет широкий спектр применения — может использоваться в различных системных требованиях, будь то низкое давление или даже высокий вакуум.
• Может самоочищаться, устраняя эрозию седла, вызванную высокоскоростной жидкостью, и смывая скопившиеся частицы на уплотняющей поверхности.
• Удобная работа с быстро открывающимся или закрывающимся клапаном. Его можно открыть или закрыть только полностью, повернув на 90 градусов.
• Имеет шар и уплотнительную поверхность седла, отделенные от среды, когда клапан полностью открыт или закрыт.

ФУНКЦИЯ 3-ХОДОВОГО КЛАПАНА

Как уже говорилось ранее, функционирование 3-ХОДОВОГО КЛАПАНА во многом зависит от требований системы. Поскольку его можно использовать для широкого спектра применений, функции будут зависеть от того, что требуется от клапана в системе, в которой он применяется. Некоторые из таких функций включают:

• Перекрытие потока жидкости или газа (среды) в системе трубопроводов.
• Открытие потока жидкости или газа в системе трубопроводов.
• Смешивание жидкости или газа из двух разных труб.
• Отвод потока жидкости или газа в клапане.
• Смешивание двух разных сред в трубопроводной системе.

Эти и другие параметры определяются системными требованиями, т. е. конструкцией различных типов трехходовых шаровых кранов.

КАК РАБОТАЕТ 3-ХОДОВОЙ ШАРОВОЙ КЛАПАН?

Как и многоходовые шаровые краны, трехходовой шаровой кран обеспечивает управление трубопроводами. Его механизм немного отличается в зависимости от типа, потому что он работает, поворачивая ручку или приводя в действие (это для 3-ходовые электрические шаровые краны ).

Это действие вращает шар внутри многопортового клапана, заставляя каналы совпадать с впускным и выпускным отверстиями, задавая направление потоку жидкости или газа. Ручки имеют диапазон движения, и диапазон движения различается в зависимости от типа.

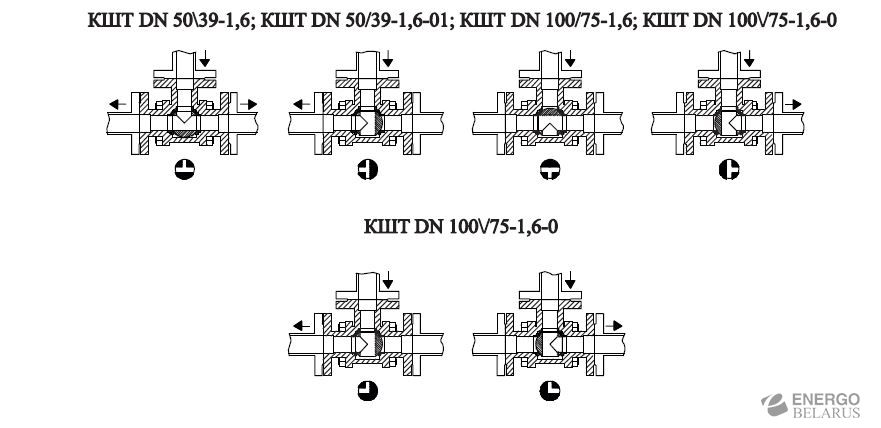

Давайте быстро изучим механизм 3-ходового клапана с L-образным отверстием и 3-ходового клапана с T-образным отверстием.

Механизм трехходового клапана с L-образным отверстием позволяет изменять направление потока среды путем поворота рукоятки на 90 градусов. Это означает, что каждый раз, когда ручка поворачивается на 90 градусов, направление меняется, потому что один порт закрывается, а затем открывается другой порт. Механизм клапана не позволяет трем портам быть открытыми одновременно.

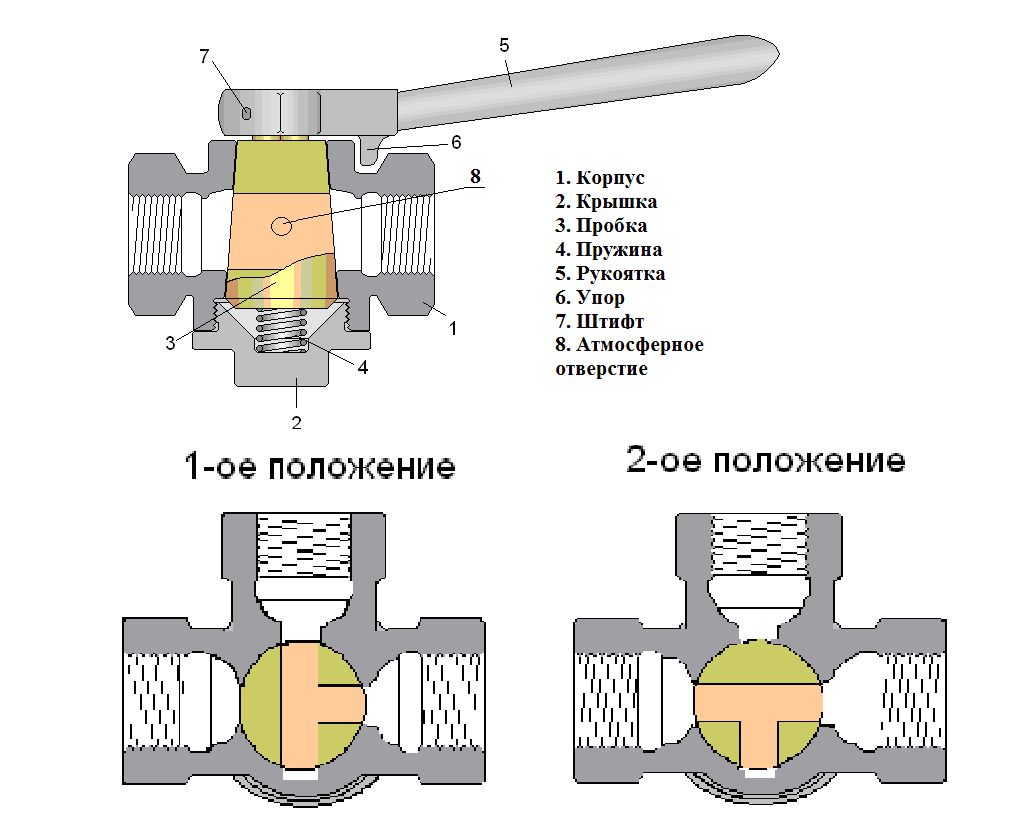

Механизм Т-образного клапана или 180-градусного клапана позволяет одновременно открывать три порта. Клапан с Т-образным портом позволяет средам из двух разных портов смешиваться в корпусе клапана и выходить через другое отверстие. Форма Т-образного порта позволяет среде входить через два порта и выходить через один, и наоборот.

Суть в том, что механизм трехходового шарового крана не является фиксированным, но может изменяться в зависимости от типа используемого клапана и системных требований.

2-ХОДОВОЙ И 3-ХОДОВОЙ КЛАПАН (РАЗНИЦА)

Как правило, клапаны или шаровые краны играют очень важную роль в промышленных процессах. Трехходовой шаровой кран — не единственный существующий шаровой кран. Существует несколько клапанов, но трехходовой шаровой кран из-за его гибкости кажется наиболее распространенным.

Вопрос в том, в чем разница между 2-ходовым шаровым краном и 3-ходовым шаровым краном? Это просто имя отличается или есть характеристики, которые делают их разными?

• Первое заметное различие между этими двумя типами шаровых кранов заключается в том, что двухходовой шаровой кран имеет только два порта и отверстия (входное и выпускное). Это довольно просто. С другой стороны, трехходовой шаровой кран имеет три порта, и любой из трех портов может использоваться как вход, вход или выход в зависимости от требований системы.
• 2-ходовой шаровой кран имеет ограничения, так как его два порта обеспечивают только один прямой поток среды через клапан (т. е. с одного конца на другой без отклонения или смешивания среды).

  С другой стороны, 3-ходовой шаровой кран с тремя портами больше подходит для довольно сложных процессов, которые не могут быть выполнены с помощью 2-ходового клапана. Кроме того, работа трехходового шарового крана позволяет изменять направление потока среды, а также позволяет перемешивать среды в клапане.

• 2-ходовой шаровой кран в основном используется в качестве запорного клапана, также известного как запорный клапан, в то время как 3-ходовой шаровой кран используется как для управления направлением потока среды, перемешивания среды и закрытия от клапана.
• Двухходовые шаровые краны более эффективны, когда речь идет о регулировании температуры и давления потока среды на входе и выходе из клапана.
• 3-ходовой шаровой кран имеет более постоянный расход, чем 2-ходовой шаровой кран, потому что после поворота рукоятки и совмещения каналов с отверстиями клапана поток среды в клапан и из клапана не нарушается . С другой стороны, скорость потока в двухходовом шаровом кране колеблется из-за открытия и закрытия клапана. Трехходовой шаровой кран предназначен для использования в системе с постоянным потоком воды.
• Использование 2-ходовых клапанов потребует дополнительных принадлежностей в системах, где требуется смешивание и отвод жидкостей. В таких случаях 3-ходовой шаровой кран будет экономически выгодным, поскольку он может выполнять несколько функций сам по себе (смешивать различные среды, а также изменять направление потока среды).
• В то время как 3-ходовой шаровой кран экономически эффективен, 2-ходовой шаровой кран дешевле купить и установить. В большинстве случаев в некоторых отраслях промышленности выбирают двухходовой шаровой кран, особенно когда речь идет о регулировании определенных параметров.
• 3-ходовой клапан изменяет направление жидкости из внутренней части охлаждающего змеевика наружу и эффективен в тех случаях, когда используются вторичные насосы с регулируемой скоростью, а 2-ходовой клапан имеет только два положения (вкл. /выкл.) , используется в тех случаях, когда используются насосы с постоянной скоростью.

Различия между 2-ходовым шаровым краном и 3-ходовым шаровым краном в основном зависят от количества портов, которыми они обладают. Эти порты определяют механизм функций, которые они выполняют при присоединении к трубопроводу или трубке для жидкости или газа.

ПОЧЕМУ РУКОЯТКИ ТАК ВАЖНЫ ДЛЯ ТРЕХХОДОВЫХ ШАРОВЫХ КЛАПАНОВ？

Учитывая гибкость трехходового клапана, можно подумать, что ручки менее полезны для клапана. Ручки, однако, значительно важнее, чем мы можем себе представить. Трехходовой шаровой кран приводится в действие рукояткой. Ручка является более или менее решающим фактором эффективности работы трехходового клапана.

Как правило, все шаровые краны поставляются с ручками, которые удерживают их от поворота на определенный угол. Для этого шарового крана ручки важны из-за количества портов клапана. Ручка обеспечивает контроль за счет ограниченного диапазона движений.

Диапазон движения определяет количество жидкости или газа, которое необходимо смешать или отвести. По сути, схема потока в трехходовой определяется ручкой.

Практически без ручек на 3-ходовом шаровом кране невозможно контролировать количество среды, проходящей через клапан. В конечном итоге это приведет к беспорядку, поскольку через клапан может пройти чрезмерное количество среды, что в конечном итоге может привести к поломке системы трубопроводов.

Узнать цену

ЗАКЛЮЧЕНИЕ

3-ходовые шаровые краны являются одним из наиболее важных типов шаровых кранов; они выполняют различные роли в различных системах промышленных процессов. Они играют важную роль в различных точках трубопроводной системы для потока жидкости или газа.

Доказавший свою экономичность, его механизм демонстрирует гибкость, поскольку он соответствует широкому диапазону системных требований, позволяя клапану одновременно выполнять различные функции в различных системах. Для промышленных процессов и их сложности трехходовой шаровой кран будет лучшим выбором из-за всех его возможностей. Свяжитесь с профессиональным заводом по производству клапанов, чтобы узнать больше об этом.

Общие области применения трехходовых клапанов

Управление потоком жидкости в различных промышленных применениях требует использования нескольких клапанов, которые запускают, останавливают или перенаправляют поток жидкости. Большинство этих клапанов являются двухходовыми, то есть у них есть впускное и выпускное отверстие.

Однако для некоторых приложений потока требуется третий порт, обеспечивающий два впускных порта и один выпускной порт или два выпускных порта и один впускной порт. Это означает, что эти клапаны могут выполнять те же функции, что и двухходовые клапаны, и обладают лучшими эксплуатационными характеристиками.

Трехходовые клапаны представляют собой экономически эффективное средство управления потоком жидкости в различных областях применения за счет минимизации или исключения использования нескольких двухходовых клапанов для определенных операций. Например, трехходовые клапаны могут смешивать жидкости с различными физическими и химическими свойствами или изменять направление потока в зависимости от конфигурации портов. На рынке существует несколько типов трехходовых клапанов для удовлетворения потребностей в управлении потоком для различных промышленных применений. К ним относятся трехходовые шаровые краны, трехходовые электромагнитные клапаны, трехходовые поворотные затворы и многоходовые плунжерные клапаны. В этой статье основное внимание уделяется трехходовым шаровым кранам. Эти клапаны имеют три порта, обозначенные как A, B и AB.

Трехходовые клапаны широко используются в промышленных котлах, трубопроводах смешивания химикатов, системах сбора и распределения пара, устройствах кондиционирования воздуха и сложных системах трубопроводов, содержащих первичные и вторичные контуры. Эти клапаны доступны в двух внутренних конфигурациях, которые влияют на их работу в упомянутых приложениях.

Существуют две основные категории трехходовых клапанов, а именно L-образный и T-образный. Номенклатура L и T представляет путь потока жидкости через три порта в зависимости от конфигурации портов и соединения с соседними трубопроводами.

Клапаны с L-образным отверстием также называются отводными или L-образными клапанами. L-образная форма описывает путь потока жидкости от входа к выходам. Обычно клапаны с L-образным отверстием имеют два выпускных отверстия и одно впускное отверстие.

Порты обозначены как A, B и AB. Следовательно, когда порт A используется как вход, порты B и AB являются выходами. Если порт B является основным входом, порты A и AB становятся выходами. В других конфигурациях порт AB является входным портом, а порты A и B действуют как выходные порты.

ИЗОБРАЖЕНИЕ 1: клапан с отверстием L: один вход
ИЗОБРАЖЕНИЕ 2: клапан с отверстием L: два входа

вход. Предположим, что жидкость вытекает из впускного отверстия и движется в правильном направлении к выпускному отверстию B, как показано ниже (положение A). Трехходовой клапан содержит рычаг или исполнительный механизм, который поворачивается на 90 градусов для изменения направления потока жидкости. Когда рычаг перемещается 90 градусов по часовой стрелке, шарик блокирует поток жидкости через порт B и перенаправляет его к левому порту A, который становится новым выпускным отверстием.

Еще четверть оборота перемещает клапаны на 180 градусов от исходного положения. В этот момент шар блокирует поток жидкости через оба выпускных отверстия, и поток жидкости полностью перекрывается. Некоторые клапаны с отверстием L могут поворачиваться на 360 градусов и иметь
два положения отключения. L-порты могут быть установлены в горизонтальной и вертикальной конфигурациях. Порт AB остается в открытом положении, если клапан L-порта установлен в конфигурации с вертикальной трубой.

Т-образные клапаны необходимы для схождения (смешивания) жидкостей из двух источников и подачи их через общий выход. Клапаны необходимы для разделения жидкостей из одного источника в двух направлениях. Следовательно, эти клапаны могут иметь два входа и один выход или один вход и два выхода. При использовании Т-образных портов для контроля жидкости в промышленных процессах все порты находятся в открытом положении одновременно. Это означает, что клапаны могут обеспечить непрерывный прямоточный поток рабочей жидкости. Как и L-образный клапан, T-образный клапан подходит для трубопроводов с вертикальной и горизонтальной конфигурацией.

ИЗОБРАЖЕНИЕ 3:  Т-образный клапан (отвод жидкости)

Приведение в действие Т-образных клапанов под углом 90 градусов приводит к тому, что их рабочие характеристики аналогичны характеристикам трехходовых клапанов с L-образным отверстием. Жидкость будет вытекать из общего впускного отверстия и проходить только через одно выпускное отверстие. Приведение в действие клапана на 180 градусов не влияет на поток жидкости. Одним из недостатков Т-образных клапанов является отсутствие герметичности отсечки. Эти клапаны не подходят для трубопроводов, требующих строгого контроля утечек и неорганизованных выбросов. Т-образные клапаны снабжены запорными рукоятками, которые контролируют четвертьоборотные переходы механизмов управления потоком. Эта функция облегчает контроль объема при смешивании или отклонении рабочих жидкостей.

Т-образные клапаны в основном используются для смешивания в промышленности. Клапаны подключены к трубопроводам, по которым транспортируются жидкости различного состава. По мере того как жидкости из различных источников сливаются в клапане, они смешиваются в контролируемых пропорциях перед тем, как перейти к последующим участкам трубопровода или процессам. Т-образные клапаны обычно обеспечивают постоянный контроль потока, помогая инженерам смешивать и брать пробы жидкостей на разных участках трубы.

Отвод потока жидкости возможен с помощью клапанов с L-образным и Т-образным портом. Клапаны с L-образным отверстием обеспечивают отвод жидкости в одном направлении в определенное время. Однако Т-образные клапаны могут направлять жидкости одновременно в два направления. Клапаны с Т-образным отверстием также могут обеспечивать прямоточный поток (от впускного отверстия А к выпускному отверстию В), который может быть отведен на 90 градусов ко второму выпускному отверстию АВ. Это обычная установка в клапанах с Т-образным отверстием, используемых в отводных устройствах, поскольку этого нельзя добиться с помощью устройства с L-образным отверстием. Клапаны с L-образным отверстием могут направлять жидкость между двумя резервуарами для хранения. Как только один резервуар заполняется, клапан (если он автоматизирован) меняет свое положение и направляет поступающую жидкость в пустой резервуар. В зависимости от конфигурации Т-образные клапаны также могут действовать как L-образные клапаны для перенаправления потока жидкости между резервуарами для хранения.

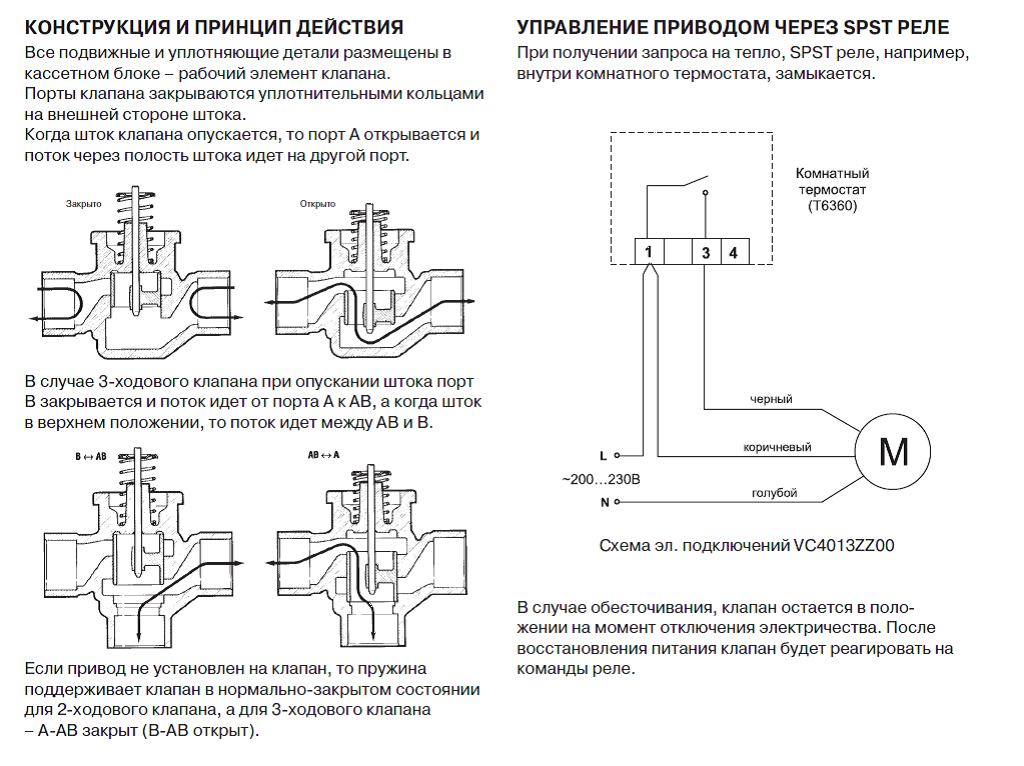

Трехходовые клапаны могут управляться вручную или автоматически с помощью электрических, пневматических или гидравлических приводов. Тип используемого привода зависит от желаемого уровня автоматизации клапана, уровня чувствительности и требуемой силы срабатывания.

Пневматические приводы предпочтительнее из-за их экономичности и способности поддерживать несколько циклов клапана. Гидравлические приводы могут обеспечить лучший крутящий момент, но они дороже, чем пневматические приводы.
