Схема споттера: Споттер своими руками из инвертора, микроволновки и аккумулятора

конструкции, схемы, советы как сделать аппарат из сварочного аппарата и подручных средств

Облегчить ремонт автомобиля вам помогут современные инструменты. Один из них – споттер. Если у вас недостаточно денежных средств, то собрать споттер для кузовного ремонта своими руками – задача вполне разрешимая. Что представляет собой этот агрегат?

DigitalSpotter является аппаратом односторонней точечной сварки. Принцип его работы – сваривание сопротивлением. Используется инструмент для выправления больших элементов кузова, где производителем установлены ограничения доступа из-за конструктивных особенностей либо дополнительной жесткости.

С помощью сварочного пистолета к поврежденному месту приваривается быстро липнущий специальный элемент. Далее деталь выпрямляется руками в изначальное положение. С помощью особых настроек споттер можно использовать для нагревания металла кузова участками и их вытягивания.

Конструкция и принцип работы аппарата

Состоять самодельный агрегат будет из двух главных узлов – это сварочный трансформатор (Т2) и электронное реле на тиристоре V9. Сетевая обмотка у трансформатора подсоединяется к электросети через диодный мост (V5/V8). Именно в его диагональ будет включен тиристор (V9) электронного реле.

Вспомогательный маломощный трансформатор (Т1) питает управляющую цепь тиристора (обмотка 2). Работает аппарат следующим образом:

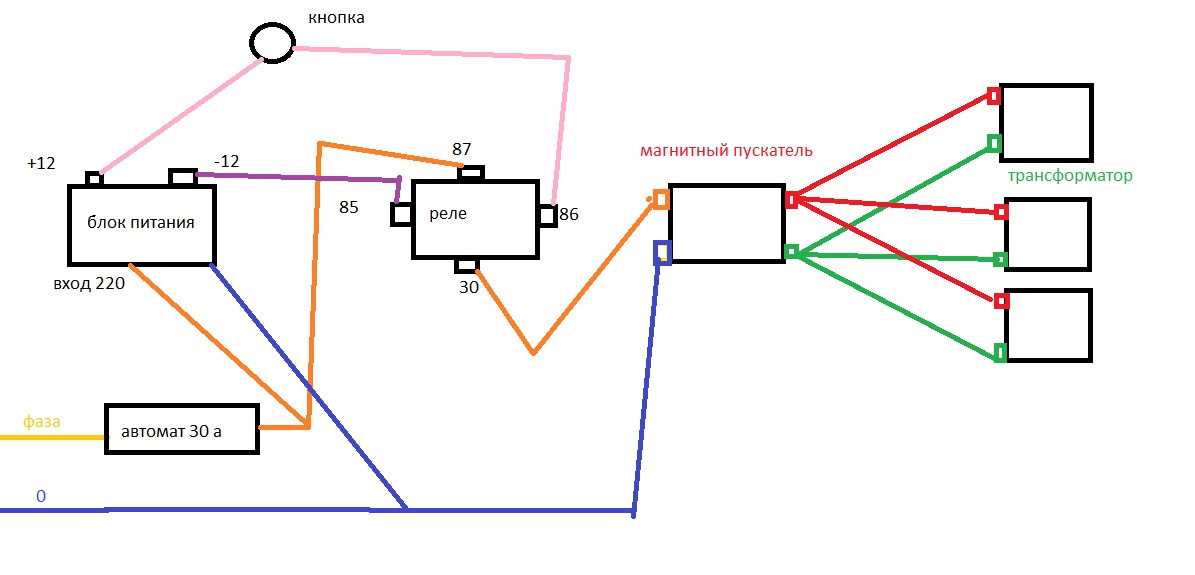

Схема споттера

1. При нажатии на выключатель (S1) напряжение питания (220В) идет на трансформатор Т1. Вернее, его первичную обмотку.
2. Конденсатор (С1), подключаемый к выпрямительному мосту (V1/V4) через замкнутые контакты S3 переключателя, заряжается.
3. Тиристор V9 закрыт, поэтому первичная обмотка трансформатора Т2 обесточена.
4. При нажатии на клавишу S3 переключателя заряженный конденсатор (С1) подключается к электроду управления тиристора V9 с помощью переменного резистора R1.
5. Далее разрядный электроток конденсатора открывает тиристор. На первичную обмотку трансформатора Т2 идет напряжение электросети.
6. Во вторичной обмотке на трансформаторе появляется импульс тока.

Продолжительность импульса зависит от характеристик задающей время цепи R1/C1. Максимальная длительность импульса – около 0,1 сек. За этот промежуток времени электроток во вторичной обмотке достигает 350-500 А. Оптимальный режим сваривания можно настраивать резистором R1.

Для споттера годится любой тиристор, который рассчитан на напряжение 220 В и силу электротока в 50 А. Это же касается и диодного моста V5/V8. Трансформатор Т1 должен создавать на вторичных обмотках напряжение в 12 В.

Изготовление трансформатора

1. Магнито-провод трансформатора набирайте из пластин Ш40, толщина данного набора должна составить 10 см.
2. В первичной обмотке должно быть 200 витков качественного провода сечением 2,5 мм².
3. Во вторичной обмотке – 7 витков шины либо изолированного провода сечением не меньше 50 мм².
4. Соединительный заземляющий проводник для вторичной обмотки делается того же сечения и длиной не более 2-2,5 м.

Мнение эксперта

Илья Вячеславович

Консультант сайта krasymavto. ru по кузовному ремонту

Задать вопрос

От качественности изоляции обмоток трансформатора зависит ваша безопасность. Поэтому рекомендуется наложить поверх сетевых (первичных) обмоток не менее 5-6 слоев ткани.

Она должна быть пропитана лаком либо парафином.

Сборка на базе сварочного аппарата

Два основных элемента споттера – сварочный пистолет и силовой блок. Соединяются они кабелем. Сечение его должно быть не меньше 50 мм². Соединение производится при помощи быстрого силового разъема.

Корпус силового блока сделать самостоятельно довольно просто. Главное изготовить его под ваши условия применения. Вы можете сделать устройство переносным либо установить его на тележку. Дополнительно можно обустроить агрегат полками, кронштейнами для инструментов и пр.

Совет! Под пистолет можно использовать аналог для сварочного полуавтомата. Вмонтируйте в него латунную ось, имеющую наружную резьбу М10, для фиксации к рихтовочным устройствам (инопуллер либо обратный молоток).

К ней прикрепите сварочный кабель. Его сечение должно быть не меньше 50 мм². На другой стороне кабеля должен быть силовой разъем для присоединения к споттеру.

Кабель для крепления массы тоже должен обладать быстрым разъемом, на другой его стороне смонтируйте контакт «крокодил» или привариваемый контакт. Кабель для массы должен иметь длину не менее 1,5 метра, рабочий кабель – 2,5 метра.

Важно! Если увеличить их длину, мощность будет теряться и приваривание ухудшится.

Полезное видео

Посмотрите интересное видео про самодельный споттер из сварочного аппарата:

Предыдущая

ОборудованиеКак сделать стапель для кузовного ремонта самостоятельно?

Следующая

ОборудованиеВыбор шлифовальной машинки для автомобиля

WhiteArc.

RU: Микроконтроллерный таймер для споттера.

Под термином «споттер» в данной статье понимается установка точечной контактной сварки, используемая в первую очередь автомобилистами и кузовщиками, для быстрой точечной приварки к кузову различных вспомогательных элементов, таких как шайбы, крючки, проволока и прочее, для последующей вытяжки и выравнивания поверхности. Точечная сварка основана на принципе выделения тепла на переходном сопротивлении соприкасающихся свариваемых элементов. Поэтому задачей споттера является подача в место свариваемого контакта мощного импульса тока (I=800..1200А, U=5В) при нажатии соответствующей кнопки на «пистолете». При точечной сварке необходимо контролировать длительность импульса (обычно она не превышает 0,5 с). Довольно распространенной схемой силовой части самодельного трансформаторного споттера является схема, приведенная на рисунке 1.

Рисунок 1 — Схема силовой части.

Как видно по схеме, коммутация производится тиристором на стороне первичной обмотки силового трансформатора. Можно использовать и симистор, тогда отпадет необходимость в диодном мосте. Для задания длительности импульса тока на выходе необходимо поддерживать напряжение на управляющем электроде тиристора в течение соответствующего времени (длительности выходного импульса). Но следует иметь ввиду, что даже если управляющее напряжение уже снято, обычный незапираемый тиристор не закроется пока ток, проходящий через него, не упадет ниже тока удержания (в данной схеме ток достигает нуля 100 раз в секунду). Самый простой способ управления тиристором — RC-цепочка с регулировочным резистором (для изменения постоянной времени) и подзарядкой конденсатора от дополнительного источника низкого напряжения. Но этот способ далее не рассматривается.

Для более точного задания длительности разработан простой таймер на базе контроллера ATtiny2313. Длительность импульса регулируется двумя кнопками и может принималь значения от 0,01с до 0,5с с дискретостью 0,01с. На 7-сегментном индикаторе отображаются цифры, соответствующие заданной длительности в сотых долях секунды. Но, благодаря описанному выше свойству незапираемых тиристоров, реальная длительность выходного импульса может отличаться от заданой на время до 10мс (один полупериод). Схема споттера с микроконтроллерным управлением представлена на рисунке 2.

Рисунок 2 — Полная схема споттера.

Spotter_v1.pdf (98 кб) — схема + перечень элементов.

Элементы, помеченные * на ноге Reset не обязательны, но их желательно ставить для снижения вероятности ложных сбросов из-за возможных наводок на этой ноге. Так как разводка плат выполнена для однослойного текстолита, некоторые аноды одноименных сегментов двух цифр LED-индикатора соединены перемычками со стороны дорожек.

Схема работает следующим образом. При подаче питания на схему управления выполнение программы контроллером начинается с момента, когда конденсатор на ноге Reset зарядится до напряжения логической единицы. После запуска контроллер выполняет функции динамической индикации и опроса кнопок. Опрос кнопок происходит по таймеру примерно 4 раза в секунду. При нажатии на кнопку подачи импульса на «пистолете» (обозначена пунктиром), на ноге PD2 появляется логическая единица (5В), единица снимается через заданное время, которое отображается на светодиодном индикаторе в виде сотых долей секунды. Сигнал с вывода микроконтроллера усиливается по току повторителем на КТ972, так как для управления используемым оптотиристором ТО142-80 необходимо подавать ток не менее 120 мА на его внутренний светодиод. Оптронный тип тиристора выбран из простоты организации гальванической развязки цепей управления от силовых. В прошивке контроллера реализованы два режима работы: импульсный (по умолчанию) и непрерывный.

Выбор режима, установка длительности (больше/меньше) осуществляется тремя кнопками. В непрерывном режиме длительность подачи сигнала управления тиристором зависит от длительности нажатия кнопки на пистолете.

Для пояснения работы силовой части на рисунке 3 приведена упрощенная схема. На рисунке 4 изображена временная диаграмма работы силовой схемы с активной нагрузкой и идеальным тиристором (время включения =0, падение напряжения в открытом состоянии =0).

Рисунок 3 — Схема силовой части.

Рисунок 4 — Временная диаграмма работы прерывателя.

Практика показала, что с реальным тиристором рассмотренная силовая схема (рис.3) при применении с достаточно мощными трансформаторами не всегда надежно коммутирует ток первичной обмотки при КЗ во вторичной (режим работы споттера). Для надежного запирания тиристора к его силовым выводам нужно прикладывать обратное напряжение. Требуемые величина и длительность импульса обратного напряжения зависят от тока, который протекал через тиристор до коммутации. В рассмотренной силовой схеме обратное напряжение к тиристору не прикладывается, поэтому он не всегда запирается при работе с большими токами. Так в случае с трансформатором одной мощности всё работает, с более мощным — уже нет. Одно из простых решений проблемы — применение твердотельных реле. В этом случае таймер будет управлять твердотельным реле. Реле выбирается по току и напряжению, числу фаз (однофазное), должно быть предназначено для коммутации переменного тока активно-индуктивной нагрузки.

Рисунок 5 — Изображение твердотельного реле.

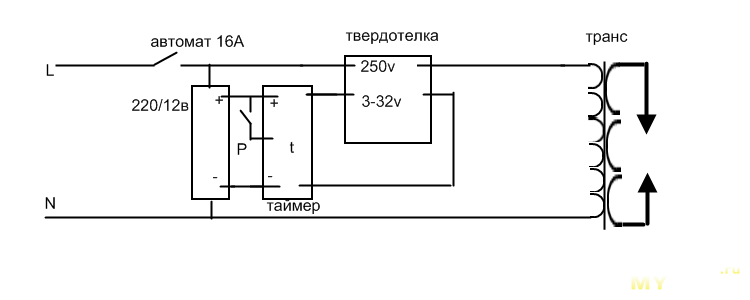

Рисунок 6 — Применение твердотельного реле в споттере.

Файлы к статье

spotter_002.zip (210 кб) — печатки, прошивка, модель в Proteus, схема + перечень элементов. Добавлено: 002_for_ca.hex (948 б) — прошивка контроллера при использовании индикатора с общим анодом. Описанный выше таймер был доработан. Основные принципы работы остались теми же, в схеме добавилась развязка управляющего сигнала, полностью переписана прошивка.
