После того как вы купили мебель в магазине ее необходимо не только доставить к вам домой, но и собрать. Стоимость мебели в магазине указывается без стоимости услуг сборки мебели.   В данной статье мы подробно расскажем, как не имея навыков самостоятельно собрать кухонную мебель и сэкономить ваши средства.

Как самостоятельно собрать кухонную мебель

Необходимо так же отметить, что сборка и установка кухни является одной из самых сложных сборок. На сборку кухни уходит в три — четыре раза больше времени и сил, чем, например, для сборки шкафа-купе.

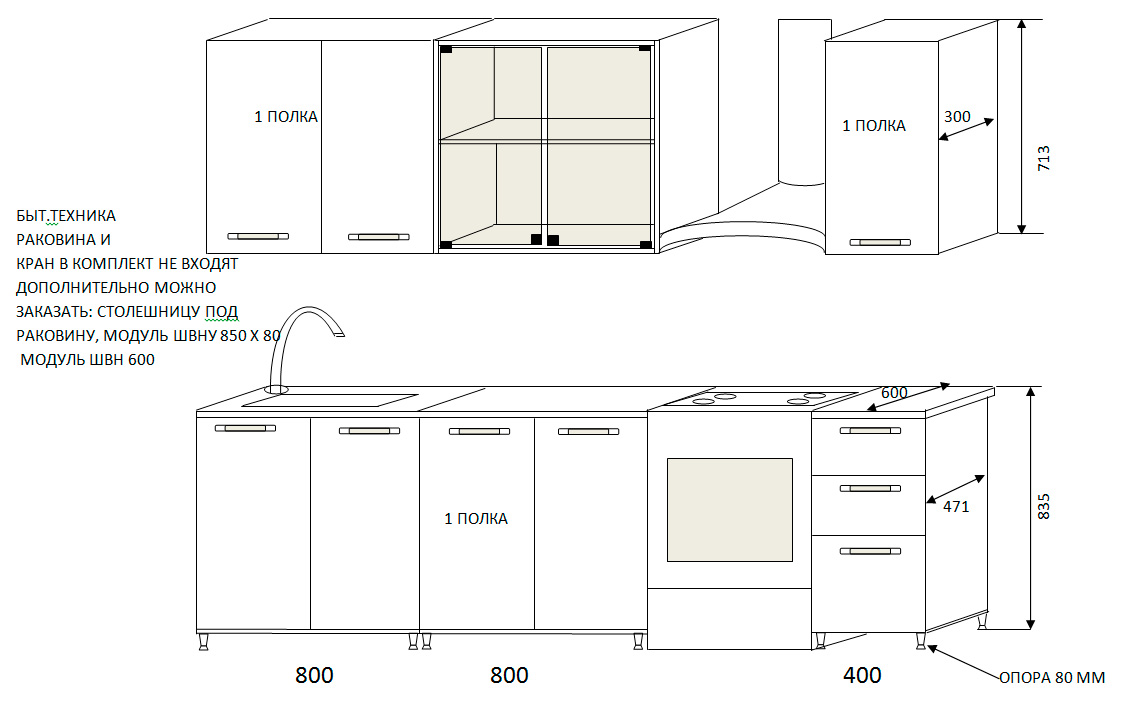

Схема сборки кухнонной мебели

Итак, ниже мы расскажем как собрать три  вида пеналов: кухонный пенал, угловая секция под мойку, прямая секция под мойку, верхняя секция.

Сборка кухонного пенала

Распаковывая мебель будьте внимательны, канцелярский нож может поцарапать детали мебели. Упаковку можно постелить на пол, где будет собираться мебель.  Сложите фурнитуру в отдельную коробку. Найдите схему сборки. Важно, чтобы сохранялся порядок сборки деталей, так как иногда за невнимательность приходится платить тем, что собранные детали нужно разбирать и заново собирать в другом порядке. На схеме обычно указана маркировка каждой детали и фурнитуры.

Для сборки вам будет необходим шуруповерт или, в крайнем случае, отвертка крест, молоток, рулетка и терпение.

Вся мебель собирается специальной соединительной фурнитурой. Чаще всего используются минификсы (эксцентриковая стяжка) и конфирматы. Подробнее о мебельных соединениях см.

«Мебельная соединительная фурнитура»

Минификс	Конфирмат

В сборке данного пенала используются винты, минификсы, шканты, саморезы и гвозди для фиксации задней стенки пенала.

Для начала вкручиваем шток минификса в отверстия и вставляем шкант. Каждой фурнитуре соответствуют отверстия своего размера. Монтаж минифискса (Видео)

Так же вставляем в большие отверстия эксцентрик таким образом, чтобы стрелка на эксцентрике была повернута в сторону, где  будет стыковка деталей. Теперь аккуратно соединяем детали как указано на рисунке.

Будьте осторожны, пока все детали корпуса не соединенны воедино очень легко выломать соединения и детали. Детали не должны накреняться.

Теперь, когда основные детали корпуса соединены, конструкция становится более жесткой. Окончательную жесткость корпусу придает задняя стенка. Она крепится гвоздями, саморезами или строительным степлером. Но предварительно нужно проверить диагональ, чтобы шкаф стоял ровно и двери плотно закрывались. Расстояние между противоположными углами должно быть одинаковым.

В данном пенале задняя стенка ДВП не прикручивается, а вставляется в паз. Неохбодимость вымерять диагонали нет. Когда стенка вставлена, необходимо закрепить ее несколькими гвоздями или лучше саморезами 4*16,  чтобы она не съезжала.

Прикручиваем  опоры пенала саморезами 4:16мм.  Отступ от края лицевой части всех пеналов должен быть одинаковый. Рекомендуется отступать 4 см.



Для крепления мебельных петель прикручиваем монтажные планки (для петель) двумя специальными винтами. Вставляем полкодержатели.

Теперь прикручиваем сами петли. Следите за тем, чтобы в развернутом положении они были перпендикулярны двери.

Вставляем петли в монтажные планки и фиксируем специальным винтом.

После того, как вращением опор мы выставили уровень пенала, можно отрегулировать фасады, чтобы они ровно стояли и плотно закрывались. Окончательную регулировку рекомендуется делать после того как все секции кухни будут скреплены между собой.

Регулировка осуществляется четырьмя винтами.

Внимание, пока пенал пуст и не скреплен с другими секциями он не очень устойчив. Иногда в верху его крепят дюбелем к стене или мебельным уголком.



Сборка нижней секции кухни

 Аналогично собираются и другие секции кухни. После того как все секции кухни собраны, их скрепляют между собой стяжными винтами или саморезами длиной 30мм. Выставляется опорами уровень всех секций и после этого крепится кухонная столешница.



Сборка и установка кухонных фасадов



см.Как установить мойку. Пошаговая инструкция



Если вы решите обратится к опытным мастерам по сборке мебели звоните (044)232-93-36

---

«Сборка кухонной мебели      Самостоятельная сборка мебели»

Инструкция по сборке «Кухонный гарнитур»

Инструкция по сборке, установке и эксплуатации.

Инструкция по эксплуатации

Наборы кухонной мебели прошли все испытания, связанные с серийным производством и имеют сертификаты соответствия. Изготовитель гарантирует соответствие изделий мебели требованиям нормативных документов (ГОСТ 16371-93 п.п 2.2.29, 2.2.30, ГОСТ 1991-7-93 п.п2.2.15, 2.4.1, 3.5) при соблюдении потребителем условий эксплуатации и рекомендаций по уходу за мебелью согласно данной инструкции.

Для сохранения внешнего вида и других качественных показателей мебели на весь срок эксплуатации не пренебрегайте нижеприведенными рекомендациями и не нарушайте нижеуказанные требования:

• Мебель рекомендуется эксплуатировать в проветриваемом помещении с температурой воздуха не ниже 10°С и относительной влажностью 65 ± 15%. Мебель, транспортируемую в условиях минусовой температуры, при установке в помещении следует немедленно протереть чистой, сухой, мягкой тканью, как снаружи, так и внутри, во избежание отслаивания мебельной кромки из-за возникновения конденсата от разницы температур.
• Во время эксплуатации мебели необходимо избегать проникновения воды за пределы мойки. Вода не наносит никакого вреда поверхности столешницы, но может отрицательно повлиять на материал плиты – основы. Важно всегда сразу вытирать попавшую на столешницу воду, чтобы влага не проникала в основу через швы (особенно в месте, где монтируется мойка). Для отделки боковых торцов столешницы необходимо применять торцевые, соединительные или щелевые планки с использованием силиконового герметика, который является гарантированным влагобарьером для открытой ДСП. В случае попадания жидкости на поверхность ламинированного ДСП, немедленно удалить ее мягкой салфеткой. В противном случае, это может привести к потере товарного вида, а в некоторых случаях и к невозможности дальнейшей эксплуатации.
• При установке кухонной мебели расстояние столов от газовых и электрических плит должно составлять не менее 5 см, навесного шкафа – не менее 60 см. Мебель должна быть защищена от прямого воздействия водяного пара и теплового излучения во избежание ухудшения внешнего вида и эксплуатационных свойств.
• Уход за кухонной мебелью следует производить мягкой тканью, увлажненной в воде с добавлением жидких моющих средств, затем увлажненной в чистой воде и отжатой досуха, а затем сухой мягкой тканью. Порошкообразные, химические и абразивные чистящие средства использовать запрещается.
• Не допускается использование кухонного гарнитура не по назначению. Мебельный гарнитур предназначен для оборудования бытовых кухонь жилых помещений исключительно для личных, семейных нужд, не связанных с осуществлением предпринимательской  деятельности.

МЕХАНИЧЕСКОЕ ВОЗДЕЙСТВИЕ

Во избежание появления трещин, вмятин, потертостей и других повреждений не допускается механическое воздействие твердыми предметами на поверхности деталей мебельного гарнитура.

Допустимые нагрузки:

навесной шкаф            20кг

стол-шкаф                    50кг

полка                             15кг

выдвижной ящик         5кг.

Уважаемые клиенты!

Условия для рекламации:

Рекламации следует предъявлять по месту продажи. При этом нужно иметь при себе:

1. Кассовый чек
2. Этикетки пачек, в которых обнаружен брак или недостатки продукции
3. Перечень претензий, а также элементы, которых они касаются

    Рекламации, касающиеся механических повреждений, следует предъявлять в пункте продажи сразу после распаковки перед монтажом. Рекламации на механические повреждения в смонтированном виде не принимаются.

Порядок устранения браков и недокомплектации производится в следующей последовательности:

1. Составление акта претензии в установленной форме в отделе продаж
2. Акт претензии на механические повреждения принимается только без следов сборки. На поверхности фасадов под пленкой ПВХ допускаются механические вкрапления размером не более 1% от площади фасада

ПОДГОТОВКА К СБОРКЕ

1. Прежде, чем приступить к сборке изделий мебели, необходимо освободить все детали набора от упаковки, проверить комплектность пакетов, наличие фурнитуры и ознакомиться с инструкцией по сборке.

2. Во избежание перекоса и других дефектов, в сборке должны уча­ствовать не менее двух человек.

3. Сборку производить на ровном полу, покрытом тканью или бума­гой во избежание повреждений и загрязнения мебели.

4. Сборку следует производить осторожно, пользуясь соответствую­щим инструментом, при легких ударах по щитам необходимо приме­нять деревянный брус, обернутый тканью.

5. Для сборки рекомендуем подготовить следующий инстру­мент: отвертку для шурупов с крестообраз­ным шлицем, молоток, рулетку, уровень, шуруповерт.

6. Фасады под ручки присаживаются с лицевой стороны(со стороный пленки ПВХ).

ШКАФ НАВЕСНОЙ 2 ДВЕРИ (В 2дв)







1. Разложите боковины (1) на ровной поверхности.
2. Закрепите к боковинам комары (кухонные навесы) (6), с помощью которых модуль монтируется на стену. Для этого на задней стенке (ДВП) в верхней части имеются 2 выреза, через которые пропускается крючок комара.
3. Закрепите четырехшарнирную петлю (8) на фасадах шкафа (7).
4. Соедините  нижнюю горизонталь шкафа с одной боковиной (1) винтами-конфирматами (9). Вставьте заднюю стенку (5) в пазы (11) в боковине (1) и дне шкафа (2), далее к ним закрепите вторую боковину (1) и верхнюю горизонталь (3).
5. Гвоздями прибейте ДВП к верхней горизонтали шкафа (3).
6. Установите в отверстия  в боковинах (1) полкодержатели (10).
7. Навесьте шкаф.
8. Установите полку (4), либо сушилку для посуды на полкодержатели.
9. После окончательного монтажа верхних шкафов навесьте фасады (7) с помощью саморезов 3,5*16мм. Отрегулируйте двери (рис.33).



ШКАФ-ГАЗОВКА 2 ДВЕРИ (В 2газ)









1. Разложите боковины (1) на ровной чистой поверхности.
2. Закрепите к боковинам комары (6), с помощью которых модуль монтируется на стену. Для этого на задней стенке (ДВП) в верхней части имеются 2 выреза, через которые пропускается крючок комара.
3. Закрепите четырехшарнирную петлю (8) на фасадах шкафа (7).
4. Соедините  нижнюю горизонталь шкафа с одной боковиной  винтами-конфирматами (9). Вставьте заднюю стенку (5) в пазы (11) в боковине  и дне шкафа (2), далее к ним закрепите вторую боковину, верхнюю (3) и среднюю горизонтали (4).
5. Гвоздями прибейте ДВП к верхней горизонтали шкафа.
6. Навесьте шкаф.
7. После окончательного монтажа верхних шкафов навесьте фасады  с помощью саморезов 3,5*16мм. Отрегулируйте двери (рис.33).
8. Установите газлифт (10) по предусмотренной присадке.

                                     СТОЛ – ШКАФ С ВЫДВИЖНЫМИ ЯЩИКАМИ (МЕТАБОКСАМИ) (Н2ящ, Н3ящ, Н4ящ)







1. Разложите на ровной поверхности боковины шкафа (1) и закрепите к ним направляющие выдвижных ящиков (9)  в предусмотренную разметку, с отступом от лицевого края 1-2мм.
   Разметка на боковинах шкафа имеет шесть уровней (рис.7).
   — При сборке стола с двумя выдвижными ящиками (метабоксами), направляющие следует прикручивать по второму (178мм) и пятому (541мм) уровню от верха боковины.
   — При сборке стола с тремя выдвижными ящиками (метабоксами), направляющие следует прикручивать к первому (74мм), третьему (254мм) и пятому (541мм) уровню от верха боковины (при этом большой ящик устанавливается внизу, а два маленьких сверху).
   — При сборке стола с четырьмя выдвижными ящиками (метабоксами), направляющие следует прикручивать к первому (74мм), третьему (254мм), четвертому (434мм) и шестому (617мм) уровню от верха боковины
2. Соедините дно (2) и царги (3) с боковинами (1) винтами-конфирматами (7).
3. Прикрутите регулируемые опоры (6) (4шт) к дну (2) саморезами 3,5*16мм (10). От лицевого края дна до центра передних опор должно быть 70мм!!!
4. Прибейте заднюю стенку ДВП (4) гвоздями (8).
5. Установите стол-шкаф.
6. При помощи опор путем выкручивания ножек отрегулируйте стол по уровню. Установите цоколь (5).
7. Прикрутите кронштейны (15) к фасаду ящика (14) (рис.6).
8. Прикрутите саморезами 3,5*16мм стенки метабокса (11) к дну ящика (12).
9. Установите и закрепите саморезами 3,5*16мм (10) заднюю стенку ящика (13).
10. Соедините фасад (14) с ящиком саморезами 3,5*16мм (10), установите ящики в корпус шкафа и отрегулируйте положение фасада.
11. Регулировка: ослабив винты (рис.8.1), отрегулировать положение фасада ящика в вертикальном направлении.

Ослабив винты (рис.8.2), регулируют положение фасада ящика в горизонтальном направлении





СТОЛ РАБОЧИЙ С ВЫДВИЖНЫМ ЯЩИКОМ (МЕТАБОКСОМ) (Н1ящ–1дв)



1. Разложите на ровной поверхности боковины шкафа (1)  и закрепите к ним направляющие выдвижных ящиков (13)  в предусмотренную разметку, с отступом от лицевого края 1-2мм.
2. Соедините дно (2) и царги (3)  с боковинами  винтами-конфирматами (10).
3. Прикрутите регулируемые опоры (9) (4шт) к дну саморезами 3,5*16мм (14). От лицевого края дна до центра передних опор должно быть 70мм!!!
4. Прибейте заднюю стенку ДВП (5) гвоздями (15).
5. Установите в отверстия в боковинах полкодержатели (11).
6. Закрепите четырехшарнирную петлю (12) на фасаде шкафа (6).
7. Установите стол-шкаф.
8. При помощи опор путем выкручивания ножек отрегулируйте стол по уровню.



9. Прикрутите кронштейны (20) к фасаду ящика (16).
10. Прикрутите саморезами 3,5*16мм стенки (19) метабокса к дну ящика (17).
11. Установите и закрепите саморезами 3,5*16мм заднюю стенку (18).
12. Соедините фасад (16) с ящиком (метабоксом), установите ящики в корпус шкафа и отрегулируйте положение фасада.
13. Регулировка: ослабив винты (рис.11.1), отрегулировать положение фасада ящика в вертикальном направлении.

Ослабив винты (рис.11.2), регулируют положение фасада ящика в горизонтальном направлении.

14. После окончательного монтажа кухонного гарнитура навесьте дверки (6), отрегулируйте дверки.
15. С внутренней стороны цоколя (7), напротив крайних опор, закре­пить кронштейн клипсы.
16.  В каждый кронштейн вставить клипсу.
17.  Расположить цоколи таким образом, чтобы каждая клипса находи­лась напротив опоры стола (рис.13).
18.  Надавить на цоколь до защелкивания скобы вокруг опоры.



СТОЛ РАБОЧИЙ 2 ДВЕРИ (Н 2дв)



1. Соедините  боковины (1) с дном шкафа (2) и царгами (3) на винты-конфирматы (11).
2. Прикрутите саморезами 3,5*16мм (14) регулируемые опоры (10) (4шт) к дну (2) стола.  От лицевого края дна до центра передних опор должно быть 70мм!!!
3. Прибейте заднюю стенку ДВП (5) гвоздями (13).
4. Установите в отверстия  в боковинах (1) полкодержатели (12).
5. Закрепите четырехшарнирную петлю (9) на фасаде шкафа (6).
6. Установите стол-шкаф.
7. При помощи опор (10) путем выкручивания ножек отрегулируйте стол по уровню.
8. Установите полку (4) в шкафу.
9. После окончательного монтажа кухонного гарнитура навесьте дверки (6), отрегулируйте двери (рис.33).
10. С внутренней стороны цоколя (7), напротив крайних опор, закре­пить кронштейн клипсы (15) (рис.13). В каждый кронштейн вставить клипсу (16). Расположить цоколи таким образом, чтобы каждая клипса находи­лась напротив опоры стола. Надавить на цоколь до защелкивания скобы вокруг опоры.

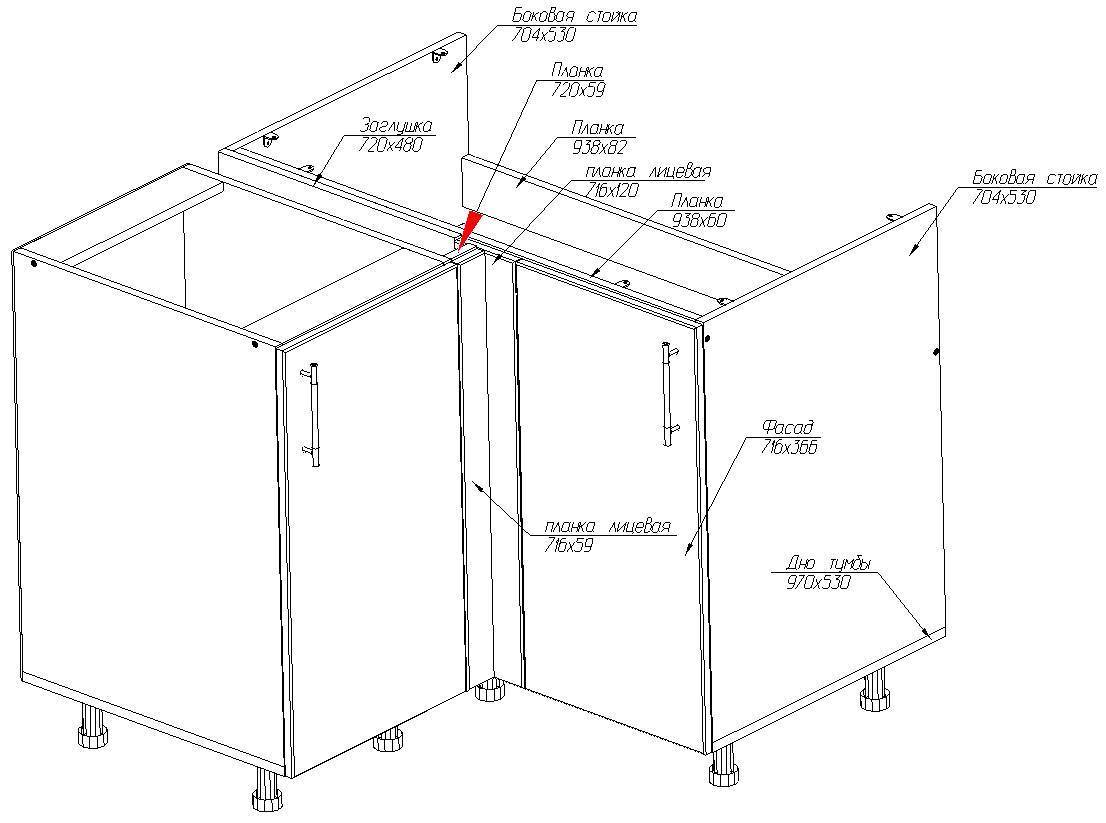

    СТОЛ-ШКАФ РАБОЧИЙ УГЛОВОЙ ПРИМЫКАЮЩИЙ 1 ДВЕРЬ (НУ 1дв прямой)



    1. Соедините боковины шкафа (1) с царгами (3) и дном шкафа (2) винтами-конфирматами (10).
    2. Прикрутите щит (4) к дну (2) и стойке (1) винтами-конфирматами 7х50мм, а к передней царге (3) саморезами 3,5*16мм и уголками.
    3. Прикрутите регулируемые опоры (9) (4шт) к дну (2) саморезами 3,5*16мм (13). От лицевого края дна до центра передних опор должно быть 70мм!!!
    4. Установите стол-шкаф. При помощи саморезов установите щелевую планку (5).
    5. Путем выкручивания ножек отрегулируйте стол по уровню. Установите цоколя: цоколь (6) (рис.13), цоколь (7) фиксируется на мебельные уголки и саморезы.
    6. После окончательного монтажа кухонного гарнитура навесьте фасад (8), закрепив винтами четырехшарнирные петли (11) к щиту. Отрегулируйте дверь (рис.33).



    СЕКЦИЯ ПОД ПЛИТУ С ВЫДВИЖНЫМ ЯЩИКОМ (Н 600 плита h=850)



    1.    Разложите на ровной поверхности боковины (1) шкафа  и закрепите к ним по нижнему краю направляющие выдвижного ящика (8) с отступом от лицевого края 2мм.

    2. Соедините дно (2) и горизонталь (4) с боковинами (1)  винтами-конфирматами (7).

    3.     Прикрутите регулируемые опоры (6) (4шт) к дну саморезами 3,5*16мм (14). От лицевого края дна до центра передних опор должно быть 70мм!!!

    1. Установите стол-шкаф.
    2. При помощи опор (6) путем выкручивания ножек отрегулируйте стол по уровню. Установите цоколь (5).
    3. Соберите каркас выдвижного ящика (рис.16), соединив боковины (11) ящика с фальш-панелью и задником (10) на конфирматы. Выровняв диагональ, прибейте снизу ДВП (13) на гвозди (16), прикрутите направляющие.
    4. После окончательного монтажа модуля прикрутите изнутри фасад (12) к ящику саморезами 3,5*30мм. Установите ручку (15).

    СЕКЦИЯ ПОД ПЛИТУ С ВЫДВИЖНЫМ ЯЩИКОМ (МЕТАБОКСОМ) (Н 600 плита+МЕТАБОКС h=850)



    1. Разложите на ровной поверхности боковины (1) шкафа  и закрепите к ним по нижнему краю направляющие выдвижного ящика (8) с отступом от лицевого края 1-2мм.
    2. Соедините дно (2) и горизонталь (4) с боковинами (1)  винтами-конфирматами (7).
    3. Прикрутите регулируемые опоры (6) (4шт) к дну саморезами 3,5*16мм (9). От лицевого края дна до центра передних опор должно быть 70мм!!!
    4. Установите стол-шкаф.
    5. При помощи опор (6) путем выкручивания ножек отрегулируйте стол по уровню. Установите цоколь (5).
    6. После монтажа модуля соберите и установите выдвижной ящик (метабокс) (рис.10).





    СТОЛ-ШКАФ РАБОЧИЙ УГЛОВОЙ 1 ДВЕРЬ (НУ 1дв трапеция)

    1. Соедините стойки (1) и задние стойки (4) с дном шкафа (2) винтами-конфирматами (9).
    2. Затем как показано на схеме прикрутите царги (3) винтами-конфирматами.
    3. Прикрутите регулируемые опоры саморезами 3,5*16мм (11) (5шт) к дну стола (2). От лицевого края дна до центра передних опор должно быть 49мм!!!
    4. Закрепите четырехшарнирную петлю (8) на фасаде шкафа (5).
    5. Установите стол-шкаф.
    6. При помощи опор (7) путем выкручивания ножек отрегулируйте стол по уровню.
    7. Установите цоколь (6).
    8. После окончательного монтажа кухонного гарнитура навесьте фасад (5),  Отрегулируйте дверь (рис. 33)

    ШКАФ НАВЕСНОЙ УГЛОВОЙ 1 ДВЕРЬ (ВУ 1дв)

    1. Закрепите к боковинам (1) комары, с помощью которых модуль монтируется на стену. На задней стенке (ДВП) (5) в верхней части имеются 2 для пропуска через них крючка комара.
    2. Соедините  верхнюю и нижнюю горизонтали шкафа (2), (3) с боковинами (1) и задней стойкой (6) на винты-конфирматы (10).
    3. Вставьте задние стенки (12) в пазы в боковинах (1) и горизонталях шкафа (2), (3).
    4. Гвоздями (12) прибейте ДВП к задней стойке (6).
    5. Установите в отверстия  в боковинах (1) и задней стойке (6) полкодержатели (11).
    6. Навесьте шкаф.
    7. Установите полку (4) в шкаф.
    8. После окончательного монтажа верхних шкафов навесьте фасад (7), закрепив винтами четырехшарнирную петлю (8) к одной из боковин. Отрегулируйте двери (рис. 33).



    ШКАФ УГЛОВОЙ ЗАВЕРШАЮЩИЙ СКОШЕННЫЙ 1 ДВЕРЬ (НУЗ 300 1дв)



    1. Соедините  боковины (1), (2) с дном и полками шкафа (3), (4), (5) на винты-конфирматы (11).
    2. Прикрутите саморезами 3,5*16мм (12) регулируемые опоры (9) (4шт) к дну стола (3), согласно рис.21.
    3. Прибейте заднюю стенку ДВП (6) гвоздями (10).
    4. Закрепите четырехшарнирную петлю (14) на фасаде шкафа.
    5. Установите стол-шкаф.
    6. При помощи опор (9) путем выкручивания ножек отрегулируйте стол по уровню.
    7. После окончательного монтажа кухонного гарнитура навесьте фасады  к боковине (2), отрегулируйте двери (рис.33).
    8. Установите цоколи (7), (8).



    МОДУЛЬ УГЛОВОЙ ЗАВЕРШАЮЩИЙ РАДИУСНЫЙ ОТКРЫТЫЙ (НУЗ 300R)



    1. Соедините  боковины (1), (2) с дном и полками шкафа (3), (4), (5) на винты-конфирматы (9).
    2. Прикрутите саморезами 3,5*16мм регулируемые опоры (8) (4шт) к дну стола, согласно рис.23.
    3. Установите стол-шкаф.
    4. При помощи опор путем выкручивания ножек отрегулируйте стол по уровню.
    5. Установите цоколи (6) и (7).

    МОДУЛЬ ЗАВЕРШАЮЩИЙ РАДИУСНЫЙ ЗАКРЫТЫЙ 1 ДВЕРЬ (НУЗ 320R 1дв)



    1. Соедините  боковины (1), (2) с дном и полками шкафа (3), (4), (5) на винты-конфирматы (12).
    2. Прикрутите саморезами 3,5*16мм регулируемые опоры (11) (4шт) к дну стола, согласно рис.25.
    3. Установите стол-шкаф. При помощи опор путем выкручивания ножек отрегулируйте стол по уровню.
    4. Зафиксируйте фальш-фасад (8) на мебельные уголки.
    5. Закрепите четырехшарнирную петлю (13) на фасады (9) шкафа.
    6. Установите цоколи (6) и (7).
    7. После окончательного монтажа модуля навесьте фасады с помощью саморезов 3,5*16мм. Отрегулируйте двери (рис.33).



    ШКАФ-ГАЗОВКА РАДИУСНЫЙ 1 ДВЕРЬ (В600 1газ R1000 h=600)

    1. Разложите боковины (1) на ровной чистой поверхности.
    2. Закрепите к боковинам комары (12), с помощью которых модуль монтируется на стену. Для этого на задней стенке (ДВП) в верхней части имеются 2 выреза, через которые пропускается крючок комара.
    3. Закрепите четырехшарнирную петлю (11) на дверках шкафа (6).
    4. Соедините  нижнюю горизонталь шкафа с одной боковиной  винтами-конфирматами (8). Вставьте заднюю стенку (5) в пазы (10) в боковине  и дне шкафа (2), далее к ним закрепите вторую боковину, верхнюю горизонталь (3).
    5. Гвоздями прибейте ДВП к верхней горизонтали шкафа.
    6. Навесьте шкаф, установите полку (4).
    7. После окончательного монтажа верхних шкафов навесьте фасады  с помощью саморезов 3,5*16мм. Отрегулируйте двери (рис.33).
    8. Установите газлифт (13) по предусмотренной присадке.

ПЕНАЛ УНИВЕРСАЛЬНЫЙ С ВЫДВИЖНЫМИ ЯЩИКАМИ (Пенал У400 2дв–3ящ)

1. Разложите на ровной поверхности боковины шкафа (1)  и закрепите к ним направляющие выдвижных ящиков (15)  в предусмотренную разметку, с отступом от лицевого края 1-2мм.
2. Соедините дно (2) и горизонты (3)  с боковинами  винтами-конфирматами (11).
3. Прикрутите регулируемые опоры (8) (4шт) к дну саморезами 3,5*16мм (14). От лицевого края дна до центра передних опор должно быть 70мм!!!
4. Прибейте заднюю стенку ДВП (5) гвоздями (13).
5. Установите в отверстия в боковинах полкодержатели (12). Поставьте полки (4).
6. Закрепите четырехшарнирные петли (10) на фасаде шкафа (6).
7. Установите пенал.
8. При помощи опор путем выкручивания ножек отрегулируйте пенал по уровню.



9. Прикрутите кронштейны (20) к фасаду ящика (16).
10. Прикрутите саморезами 3,5*16мм стенки (19) метабокса к дну ящика (17).
11. Установите и закрепите саморезами 3,5*16мм заднюю стенку (18).
12. Соедините фасад (16) с ящиком (метабоксом), установите ящики в корпус шкафа и отрегулируйте положение фасада.
13. Регулировка: ослабив винты (рис.30.1), отрегулировать положение фасада ящика в вертикальном направлении.

Ослабив винты (рис.30.2), регулируют положение фасада ящика в горизонтальном направлении.

14. После окончательного монтажа кухонного гарнитура навесьте дверки (6), отрегулируйте дверки (рис.33).
15. Установите цоколь (рис. 13). С внутренней стороны цоколя (7), напротив крайних опор, закре­пить кронштейн клипсы.
16.  В каждый кронштейн вставить клипсу.
17.  Расположить цоколи таким образом, чтобы каждая клипса находи­лась напротив опоры стола.
18.  Надавить на цоколь до защелкивания скобы вокруг опоры.

ИНСТРУКЦИЯ ПО УСТАНОВКЕ КУХОННЫХ МЕБЕЛЬНЫХ ФАСАДОВ

Чашечные петли – механизм для навешивания, регулировки и открывания мебельной двери. Наиболее распространены простые (четырехшарнирные) петли (рис.32).



Приложите дверь к боковине из ЛДСП, к которой необходимо навесить фасад,  и отметьте центр петли (рис.31). Чтобы в дальнейшем  при открывании дверь не задевала столешницу и соседние фасады, необходимо прикладывать именно по центру, оставляя зазор по 2мм со всех сторон. Далее согласно рис.31 сделайте на стенке из ЛДСП отметки, куда будет прикручиваться ответная планка петли (крепежная пластина).   К внутренней стороне открываемой двери прикрутите чашу петли, с помощью саморезов 3,5*16мм. Затем прикрутите ответную планку к стенке, по заранее сделанным отметкам.

РЕГУЛИРОВКА ДВЕРЕЙ

 После установки кухонного гарнитура необходимо провести регули­ровку фасадов (рис.33).

Для регулировки используются: регулировочный винт (1), крепежный винт (2), саморезы крепления ответной планки (3).

1. Закручивание винта (1) сдвигает дверь к центру шкафа, уменьшая зазор между дверями. Выкручивание винта раздвигает двери.

2. Винт (2) позволяет регулировать зазор между шкафом и дверью. Для увеличения зазора нужно ослабить винт и потянуть дверь на себя на требуемое расстояние, после чего винт плотно затя­нуть. При ослабленном винте (2) дверь можно полностью снять дверь с пе­тель.

3. Ослабив саморезы (3), регулируют положение двери в вертикальном направлении.

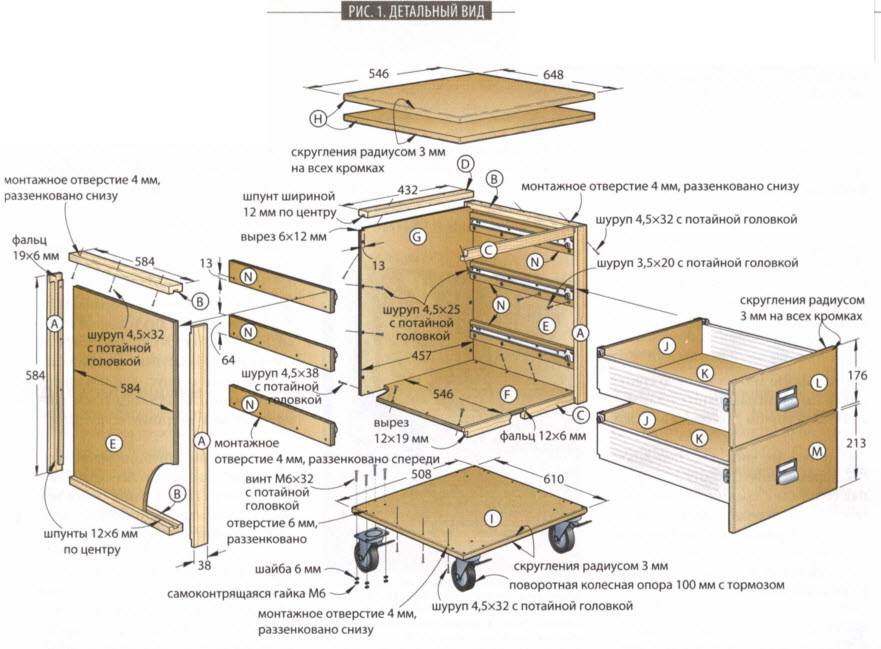

Детали шкафа [со схемами]

127 акции

• 2

Кухонные шкафы — это просто набор коробок. Знание частей шкафа и того, как они сочетаются друг с другом, раскроет тайну вашей реконструкции!

Изготовление шкафов своими руками звучит как большой и пугающий проект, но если вы можете построить коробку, вы сможете построить и шкаф! Это помогает знать термины для различных частей, так что вы понимаете разницу между растяжкой и ударом пальца ноги.

Даже если вы покупаете шкафы, а не собираете их, вы должны изучить терминологию, прежде чем отправиться в демонстрационный зал. Удивительно видеть столько вариантов в одном месте! Знание различных типов шкафов и их компонентов облегчит процесс принятия решения.

Шкафы с лицевой рамой и шкафы без рамы

Начнем с двух основных стилей шкафов: шкафы с лицевой рамой и без рамы.

Шкафы с лицевой рамой

Шкафы с лицевой рамой имеют раму, закрывающую открытые фанерные края коробки шкафа. Эта рама обычно изготавливается из твердых пород дерева и окрашивается или окрашивается в тон дверцам и фасадам ящиков.

Преимущество шкафов с лицевой рамой заключается в том, что вы можете использовать как накладные, так и вкладные двери (как показано выше). Они также прочнее, потому что рама помогает удерживать шкаф квадратным. Однако рама занимает место в проеме шкафа, поэтому у вас нет полного доступа к каждому сантиметру внутри.

Бескаркасные шкафы

Бескаркасные шкафы, также известные как шкафы в европейском стиле, становятся все более популярными. Этот стиль шкафа закрывает фанерные края ящика шкафа кромочной окантовкой вместо лицевой рамы.

Преимущество бескаркасных шкафов заключается в том, что у вас больше места для хранения в ящиках и более легкий доступ внутрь ящика, поскольку нет рамы, уменьшающей переднее отверстие. Однако полностью накладные двери можно использовать только с бескаркасными шкафами.

Я буду делать бескаркасные шкафы для переделки кухни, потому что их намного проще собрать. Вам не нужно собирать лицевую рамку и беспокоиться о том, чтобы она точно соответствовала корпусу шкафа. Просто прогладьте кромку, и все готово!

В этом уроке вы узнаете, как сделать простую коробку-шкаф!

Части ящика для шкафа

Теперь, когда вы знаете различные типы ящиков для шкафа, давайте перейдем к отдельным частям! Схемы ниже относятся к бескаркасному шкафу, но шкаф с лицевой рамой собирается таким же образом.

Боковины

Боковины всех базовых шкафов должны быть одинаковой высоты и глубины. Это позволяет очень быстро и легко вырезать их все одной большой партией!

Носок может быть встроен в боковые стороны или собран отдельно, а ящик для шкафа должен находиться сверху. Вы можете увидеть разницу на диаграмме шкафа без рамы и с лицевой рамой выше.

Нижняя часть

Глубина нижней части такая же, как и боковых сторон, но ширина меняется в зависимости от того, насколько большим должен быть ваш шкаф. В общем, вы не хотите, чтобы ваш шкаф был шире 36 дюймов, иначе вы начнете изгибаться посередине.

Одним из преимуществ создания собственных шкафов является то, что вы можете сделать их любой ширины, какой захотите! Нам нужен был определенный размер для шкафа, который не является стандартным размером, который вы можете легко найти. Индивидуальный заказ добавил бы сотни к цене, если бы мы купили его в выставочном зале, но это не стоит ничего больше, когда вы делаете сам!

Toe Kick

В самом низу тумбы есть углубление, чтобы оставить место для ваших ног, пока вы работаете за столешницей. Это называется ударом пальца ноги. Вы можете вырезать выемки по бокам, чтобы создать эту область, если вы добавили дополнительную высоту этим частям. На видео ниже показано, как вырезать выемки для носка.

https://youtu.be/t1xcySmyJaEВидео не может быть загружено, так как отключен JavaScript: Как построить шкаф, урок 40: Вырезание носков (https://youtu.be/t1xcySmyJaE)

Я буду использовать обрезки фанеры, чтобы сделать отдельные выступы для нижних шкафов. Это позволит мне вырезать три комплекта боковин шкафа из одного листа фанеры! Вы также можете использовать пиломатериалы 2×4, чтобы создать более длинную платформу для всех шкафов. Любой из этих способов работает, так что просто выберите тот, который для вас самый простой!

На длинном ряду базовых шкафов передняя часть всех носков будет закрыта одним элементом отделки. Это позволяет скрыть прокладки от выравнивания, а также зазоры между шкафами.

Носилки

У типичного тумбы нет цельной столешницы, потому что позже вы добавите к ней столешницу. Подрамники служат трем целям:

• С их помощью можно прикрутить столешницу к шкафам снизу.
• Предотвращают прогибание сторон вверху.
• Передний подрамник крепится к лицевой раме или служит верхней кромкой для бескаркасной конструкции.

Задняя часть

Задняя часть шкафа сохраняет квадратную форму коробки и придает жесткость. Он также защищает стену за шкафом от износа. Обычно его изготавливают из тонкой фанеры толщиной ¼ дюйма, чтобы снизить вес и стоимость.

Вы можете просто прибить заднюю часть к корпусу шкафа, но это увеличит глубину на ¼ дюйма, если только вы не учтете это перед началом сборки. Я вырежу канавку шириной ¼ дюйма для задней панели, чтобы она скользила на всех частях коробки шкафа. Вы можете узнать больше о различных методах крепления задней панели шкафа здесь.

Лента для гвоздей

Ленты для гвоздей крепятся к задней части шкафа в том месте, где он соприкасается со стеной. Нижние шкафы следует прикреплять к шпилькам в стене, чтобы они не сместились и не опрокинулись вперед при открывании ящиков.

Задняя панель толщиной ¼ дюйма недостаточно прочна, чтобы справиться с этой задачей, поэтому полоска для гвоздей обеспечивает прочное соединение. фанера, если заглянуть внутрь шкафа.

Лицевая рама

Лицевая рама закрывает открытые фанерные края корпуса шкафа. Обычно он изготавливается из твердой древесины, окрашенной или окрашенной в тон дверцам и фасадам ящиков. Бескаркасный шкаф не имеет лицевой рамы, потому что вместо этого края фанеры покрыты кромкой.

Детали двери шкафа

Двери шкафа обычно состоят из пяти частей: двух направляющих, двух стоек и центральной панели. Рельсы — это горизонтальные элементы, а стойки — вертикальные элементы. Вы можете узнать больше о различных типах дверей шкафа здесь!

Детали дверцы шкафа и передней панели ящика одинаковы. Дверь просто больше! На схеме показана простая дверца шкафа в стиле Shaker, но вы можете добавить отделку или другие краевые профили для более декоративного вида. Посмотрите этот мастер-класс, чтобы узнать, как сделать дверцы шкафа Shaker своими руками!

Накладные и вставные дверцы шкафа

Лучший способ описать разницу между накладными и вставными дверцами шкафа заключается в том, что одна из них перекрывает каждую сторону коробки шкафа, а другая «вставляется» в лицевую раму, поэтому она плоская по всей передней части.

В большинстве кухонных шкафов используются накладные дверцы и ящики. Расстояние вокруг встроенных дверей может быть перекошено из-за постоянного использования, и его может быть трудно отрегулировать. В результате встроенные двери обычно предназначены для более декоративных шкафов, которые не будут подвергаться ежедневному насилию.

Надеюсь, это рассеет тайну сборки шкафов! Я буду ссылаться на эти термины в своей серии статей о ремонте кухни, и это поможет понять, о чем я говорю! 🙂

Я переделываю всю свою кухню, используя шкафы, которые я сделал сам. Мы сэкономим тысячи долларов и получим кухню на заказ, которая идеально соответствует нашим потребностям! Подпишитесь на мою рассылку по электронной почте, чтобы получать все новости об этом сумасшедшем проекте, а также мои советы о том, как справиться с переделкой кухни своими руками!

[convertkit form=2420652]

Посмотрите другие идеи и проекты шкафов!

Как установить кухонные шкафы (сделай сам)

Обновлено: 28 апреля 2023 г.

С помощью этих основных приемов вы научитесь устанавливать кухонные шкафы прямо, надежно и надежно

Следующий проект›

Семейный мастер на все руки

Установка кухонных шкафов — основания, стены и полуострова — с использованием профессиональных методов. Подвесить шкафы легко, и вы сэкономите на следующей переделке кухни.

Эксперты DIY журнала The Family Handyman Magazine

Время

Полный день

Сложность

Средний

Стоимость

Менее 20 долларов США

Узнайте, как собрать кухонные шкафы по индивидуальному заказу без нестандартная цена: узнайте, как собрать кухонные шкафы, которые преподает Стив Максвелл!

Как установить кухонные шкафы Шаг 1: Закажите шкафы и соберите основные инструменты и материалы

Специальное комбинированное сверло

Это специальное сверло экономит время, поскольку оно просверливает направляющее отверстие для винта и отверстие с зенковкой для головки винта.

Обучение установке кухонных шкафов может показаться пугающим, но на самом деле методы очень просты. Думайте об этом как о привинчивании ряда коробок к стене и друг к другу в правильной последовательности. Если ваш план кабинета правильный, ваша основная задача — найти лучшую отправную точку и сохранить все на одном уровне. В этой статье мы покажем вам, как установить кухонные шкафы и освоить эти ключевые шаги. Расскажем, как расставить шкафы заранее, чтобы не ошибиться. Затем мы покажем вам, как установить базовые шкафы, чтобы они были идеально выровнены и готовы к измерению для новой столешницы. Наконец, мы покажем вам простой способ установки верхних навесных шкафов. Весь проект по установке кухонных шкафов обычно занимает меньше дня. И в зависимости от того, насколько велика и продумана ваша кухня, вы сэкономите не менее 500 долларов (а, возможно, и больше) на установке.

Для первоклассной работы вам понадобится всего несколько основных инструментов. Вам понадобится точный 4 фута. уровень, шуруповерт, достаточно мощный, чтобы закрутить 2-1/2 дюйма. винты и пару хороших винтовых зажимов, открывающихся не менее чем на 8 дюймов. Купите 1/8-дюймовый. комбинированное сверло/зенкер для предварительного сверления отверстий под винты. Вам также понадобится рубанок или ленточная шлифовальная машина для точной подгонки разрезов. 1 фунт. коробка 2-1/2 дюйма. шурупов и трех связок прокладок будет достаточно практически для любой кухни, полной шкафов.

Убедитесь, что у вас есть подходящие шкафы
Показанные шкафы называются шкафами с лицевой рамой, что означает, что они имеют раму толщиной 3/4 дюйма, окружающую переднюю часть корпуса шкафа. Шкафы «европейского» стиля (также называемые «бескаркасными») представляют собой простые коробки без лицевой рамки, и они требуют нескольких специальных шагов по установке, которые мы не будем рассматривать в этой статье.

Здесь мы также не будем рассматривать планирование и заказ ваших шкафов. Практически любой домашний магазин или лесопилка, продающие заводские шкафы, помогут вам спроектировать макет кухонного шкафа по индивидуальному заказу. Все, что нужно персоналу, — это чертеж существующего плана кухни с точным расположением техники и размерами помещения. Но прежде чем завершить заказ, внимательно изучите экран компьютера и/или распечатку, чтобы убедиться, что дверцы открываются в правильном направлении, торцевые шкафы имеют готовые панели на концах и доски для носка (полосы толщиной 1/4 дюйма). готовая древесина для отделки дна шкафа) и накладки входят в комплект. Мы настоятельно рекомендуем вам заказать не менее двух дополнительных накладок на случай неправильных разрезов. Сохраните копию распечатки; он понадобится вам для руководства вашей установкой.

Когда ваши шкафы прибудут, немедленно откройте коробки и убедитесь, что каждый шкаф соответствует изображенному на плане, все детали включены и нет никаких повреждений. Одна ошибка может затормозить весь проект. В нашем заказе один шкаф был на 6 дюймов меньше по размеру, отсутствовали обшивки для носка, а два шкафа были серьезно повреждены. Поверьте, бывает!

Затем обратите внимание на некоторые модные цвета кухонных шкафов, которые произведут фурор.

Как установить кухонные шкафы Шаг 2: Нижние шкафы: Установите высоту шкафа и порядок расположения шкафов

Кухонные напольные шкафы Фото 1: Отметьте высоту шкафа

Проведите ровную линию на стене на 34-1/2 дюйма выше самой высокой точки на полу. Нарисуйте вертикальные линии, чтобы отметить расположение каждого шкафа, обозначьте положение каждого шкафа на стене, найдите и отметьте шпильки.

Найдите самое высокое место на полу

Полы на большинстве кухонь очень плоские, особенно в домах моложе 40 лет. Но перед установкой шкафов всегда лучше убедиться в этом, найдя самое высокое место на полу, где будет стоять шкаф. Вы измерите это место и нарисуете линию уровня, чтобы определить верхнюю часть всех нижних шкафов (фото 1).

Найдите это место с помощью прямой 8-футовой длинной 2×4 (или короче, чтобы поместиться между торцевыми стенами, если необходимо) и 4-футовой. уровень. Положите 2 × 4 уровнем сверху на расстоянии около 1 фута и параллельно стене и проложите 2 × 4, пока он не выровняется. Затем отметьте самое высокое место на полу и повторите это рядом со всеми другими стенами, где будут шкафы. Продолжайте, пока не найдете самое высокое место. Если у вас есть две высокие точки, положите доску на обе и найдите самую высокую. Измерьте стену за этим местом точно на 34-1/2 дюйма (стандартная высота шкафа) и отметьте стену в этой точке. Используя эту отметку в качестве отправной точки, проведите ровную линию вдоль стен там, где запланированы нижние шкафы (фото 1).

Пробная установка нижних шкафов

В большинстве случаев угловые шкафы определяют, где будут располагаться остальные шкафы. Это особенно верно для угловых шкафов Lazy Susan, которые имеют лицевые рамки, обращенные в двух направлениях, и должны идеально сочетаться с соседними шкафами. Шкафы в «глухом углу» нашей кухни (Фото 2) немного более снисходительны. Проверьте компоновку шкафа, установив все нижние шкафы, начиная с угловых, и установив все шкафы как можно плотнее друг к другу. Если в макете предусмотрены полоски-заполнители, обязательно оставьте для них место. Установив шкафы на место, убедитесь, что ящики и дверцы не задевают друг друга, отверстия для приборов имеют правильную ширину, а основания раковины находятся под окнами выше. Если план вашего шкафа не имеет недостатков, любые корректировки, которые вам нужно будет внести, — это всего лишь вопрос разрыва полос наполнителя поуже или использования более широких. Затем снимите полки, ящики и дверцы и пометьте их и соответствующие им шкафы пронумерованной малярной лентой, чтобы потом сэкономить время и избежать путаницы. Затем вынесите шкафы из комнаты.

Начиная с угловых шкафов, тщательно измерьте, начертите и отметьте каждый нижний шкаф и расположение прибора на стене. Используйте 4-фут. уровень и карандаш (Фото 1). Метки должны отражать ширину передней рамы, а не задней стенки шкафа. (Задняя часть шкафа на самом деле на 1/2 дюйма уже, чем передняя, ​​на 1/4 дюйма с каждой стороны.) Используйте искатель стержней или щуп с гвоздями, чтобы найти и отметить места расположения стержней чуть выше горизонтальной линии выравнивания.

Как установить кухонные шкафы Шаг 3: Кухонные нижние шкафы: выровняйте и установите ящики

Кухонные напольные шкафы Фото 2. Установите первый шкаф

Установите первый шкаф на 1/4 дюйма от линии позиционирования и подожмите основание, пока верх не сравняется с горизонтальной линией и уровень спереди назад. Привод 2-1/2 дюйма. винты через заднюю часть в шпильки стены, чтобы закрепить его.

Кухонные напольные шкафы Фото 3: Прикрутите лицевые рамы друг к другу

Подровняйте следующий шкаф по горизонтальной линии и выровняйте его. Сожмите рамы вместе, просверлите 1/8 дюйма. направляющие отверстия и скрутите рамы вместе с помощью 2-1/2-дюймовых винтов. Затем прикрутите шкаф к стенным шпилькам.

Расположите угловые шкафы на расстоянии 1/4 дюйма от вертикальных линий позиционирования. Подровняйте основание до тех пор, пока верхняя часть шкафа не сравняется с горизонтальной линией выравнивания, а затем выровняйте и подогните шкаф спереди назад (Фото 2). Если между стеной и задней стенкой шкафа есть зазор (стена не совсем ровная или прямая), вставьте прокладки и вкрутите винты в шпильки через заднюю часть шкафа примерно на 1 дюйм вниз от верха (см. Фото 8). После того, как все базовые шкафы установлены, надрежьте прокладки канцелярским ножом и отломите их вместе с верхней частью шкафа.

Разместите, выровняйте и подложите подкладку для следующего шкафа и закрепите его на первом шкафу (Фото 3). Проведите пальцами по суставу, и вы сможете почувствовать, если он смещен. Ослабляйте каждый зажим по одному и регулируйте рамы шкафа, пока они не будут идеально заподлицо, затем снова затяните зажим. Будьте суетливы! Иногда вам придется ослабить винты, крепящие предыдущий шкаф к стене, и немного оттянуть его, чтобы выровнять рамки. Когда вы будете удовлетворены, просверлите направляющие отверстия в рамах на расстоянии от 1 до 2 дюймов от верхней и нижней части внутренней части шкафа.

Убедитесь, что вы сверлите прямо. Самая распространенная ошибка — пропустить биту через переднюю часть корпуса шкафа! Закрутив винты лицевой рамы, снимите зажимы и прикрутите шкаф к стене. Повторите тот же процесс для каждого последующего шкафа.

Как установить кухонные шкафы Шаг 4: Нижние шкафы: Добавьте накладки

Кухонные напольные шкафы Фото 4: Измерьте зазор

Измерьте зазор между стеной и крайними шкафами сверху и снизу. Добавьте 1/16 дюйма к каждому измерению и нарисуйте линию разреза на обратной стороне полосы наполнителя.

Кухонные напольные шкафы Фото 5: Отрежьте полоску-наполнитель

Закрепите полосу-наполнитель и обрежьте ее под углом 10 градусов с задней стороны так, чтобы широкий край держателя был обращен вперед.

Кухонные напольные шкафы Фото 6. Подгонка и установка наполнителя

Приложите полоску наполнителя и выровняйте острую кромку скоса до идеальной посадки. Установите полосу на место, предварительно просверлите и прикрутите ее к каркасу шкафа.

Добавьте накладки там, где шкафы не доходят до стен, как показано на фотографиях 4–6, или везде, где этого требует план. Оставьте правильные зазоры для приборов. Некоторые встраиваемые приборы, такие как посудомоечные машины, требуют очень точных отверстий.

Все производители предлагают накладки, соответствующие породе дерева и отделке шкафов. Как правило, они предлагают ширину около 3, 6 и 8 дюймов, нарезку такой же длины, как и высота лицевой рамы шкафа. Они заполняют пространство между крайними шкафами и стенами, создают дополнительные пространства между шкафами или между шкафами и приборами для выдвижения ящиков и дверей, а также заделывают лишние щели (Фото 4).

Пространства между шкафами и стенами редко бывают ровными, поэтому вам придется сужать много накладок. Наилучшей стратегией при установке шкафов является небольшой надрез (1/16 дюйма), а затем строгание или ленточная шлифовка края. Скос под углом 10 градусов упрощает этот процесс (фото 5 и 6). Если у вас остался большой кусок, защитите поверхность малярной лентой, как мы показываем, и используйте ее в другом месте. Вы не сможете зажать уплотняющие полоски, когда они прижаты к стенам, поэтому прикрепите их плотно, чтобы было легче сверлить и прикручивать их к шкафу. Наполнители шириной менее 6 дюймов могут «плавать» у стены и не нуждаются в поддержке. Но наполнители шириной более 6 дюймов должны поддерживаться. Прибейте их к подложке 1×2, приклеенной к гипсокартону сразу за наполнителем.

Установка кухонных шкафов Шаг 5: Нижние шкафы: сделайте вырезы для сантехники и электрики

Кухонные напольные шкафы стены в качестве ориентиров. Затем просверлите и/или выпилите отверстия.

Вероятно, придется вырезать отверстия для сливной и водопроводной линий, а также для отводов (Фото 7). Разметьте отверстия, отмерив линии разметки сверху и сбоку, а затем перенесите эти числа на заднюю часть шкафа. Чтобы избежать путаницы, делайте макет со шкафом рядом со своим положением и в правильной ориентации. Просверлите отверстия для водопроводных линий и начальные отверстия для квадратных отверстий с шагом 1 дюйм. бита лопаты. Прекратите сверление, когда наконечник только войдет в заднюю часть, и закончите отверстия внутри корпуса, чтобы предотвратить раскалывание внутренней части корпуса. Вырежьте квадратные отверстия электролобзиком. Если ваша дренажная линия выступает из стены под углом, просто вырежьте вокруг нее прямоугольное отверстие, как это сделали мы.

Как установить кухонные шкафы Шаг 6: Установите шкафы-полуострова

Напольные кухонные шкафы Фото 8: Установите первый шкаф-полуостров

Расположите первый шкаф-полуостров под прямым углом к ​​стене. Выровняйте и закрепите его на соседнем шкафу и прикрутите к шкафу и стене.

Кухонные напольные шкафы Фото 9: Отметьте положение второго шкафа

Поместите следующий шкаф в ряд, зажмите его и нарисуйте линию вокруг основания. Убедитесь, что он находится под прямым углом к ​​другим нижним шкафам. Отставьте шкаф в сторону.

Кухонные напольные шкафы Фото 10: Установка опоры 2 x 2

Нарисуйте вторую линию, чтобы отметить толщину основания шкафа, затем привинтите 2×2 к полу вдоль внутренней линии.

Кухонные напольные шкафы Фото 11: Установите шкаф

Опустите шкаф на блокировку. Проложите, зажмите и прикрутите рамы вместе. Прикрутите шкаф к блокировке двумя шурупами с каждой стороны.

Выровняйте и прикрутите первый шкаф-полуостров к соседнему стандартному базовому шкафу. Вам, вероятно, придется заполнить 1/4 дюйма. зазор с помощью прокладок, прежде чем прикручивать его к стенным шпилькам (фото 8). Если ширина первого шкафа-полуострова составляет всего 2 фута, вам, возможно, придется зажать и прикрутить накладки к раме, чтобы двери и ящики в следующем шкафу имели рабочий зазор во внутреннем углу. Это должно быть отмечено на вашем плане.

После того, как первый шкаф-полуостров будет установлен, прикрепите следующие шкафы к постоянным блокам на полу. Для этого расположите следующий шкаф-полуостров и обведите его основание на полу карандашом (фото 9). Затем прикрутите блокировку 2-by к полу, учитывая толщину основания шкафа (Фото 10). Не пытайтесь разместить или вырезать блоки идеально. Они могут отстоять от конца шкафа на пару дюймов и отступать от внутренней части шкафа на 1/8 дюйма или около того. Таким образом, вам не придется прилагать усилия, чтобы установить шкаф на блоки. Вверните блоки в черный пол с помощью 2-1/2 дюйма. винты на расстоянии около каждого фута. Установите шкаф на место, выровняйте его с помощью прокладок, затем зажмите и прикрутите к соседнему шкафу и к блокировке.

Закрепите островные шкафы, используя те же методы позиционирования и блокировки, что и для полуостровных шкафов. Тем не менее, лучше всего установить верхние шкафы до того, как вы начнете устанавливать остров, чтобы в центре кухни была свободная рабочая зона.

Как установить кухонные шкафы Шаг 7: Установите верхние шкафы

Кухонные напольные шкафы Фото 12: Отметьте положение шкафов

Проведите линию уровня на 19-1/2 дюйма над нижними шкафами и отметьте верхний шкаф позиции. Прикрутите к стене ригель 1×2 по линии уровня.

Кухонные напольные шкафы Фото 13: Отметьте места для стоек

Измерьте расстояние от линий положения шкафа до мест расположения стоек. Отметьте расположение шпилек на задней части шкафа и просверлите 1/8 дюйма. пилотные отверстия через подвесные планки.

Кухонные напольные шкафы Фото 14. Прикрутите шкафы к стене

Начало 2-1/2 дюйма. винты, затем положите шкаф на гроссбух. Совместите ее с линией положения шкафа и вверните винты в шпильки стены.

Кухонные напольные шкафы Фото 15: Повесьте дополнительные шкафы

Установите следующий шкаф и частично вверните верхние винты в шпильки, чтобы зафиксировать его на месте. Выровняйте рамы, зажмите их и прикрутите шкафы друг к другу. Затем прикрутите шкаф к стене.

Единственная сложность при установке навесных верхних шкафов заключается в том, чтобы поддерживать их точно в правильном положении, пока вы привинчиваете их к стене и друг к другу. Это сложная и неудобная задача, особенно если вы работаете в одиночку. Метод бухгалтерской книги упрощает это (Фото 12). Это безотказный метод, но вам придется смириться с небольшим количеством исправлений и ретушью краски, чтобы восстановить отверстия для винтов, оставшиеся от гроссбуха.

Начните с отметки легким карандашом на расстоянии 19-1/2 дюйма от нижних шкафов (после установки столешницы это будет 18 дюймов), а затем отметьте места для стоек, используя приведенные ниже в качестве ориентира. . Далее перенесите линии расположения шкафа снизу (Фото 12) и прикрутите к шпилькам планку 1х2 ровно с линиями разметки. Лучше всего предварительно закрутить винты шкафа, прежде чем поднимать шкафы на гроссбух. На фото 13 показан простой способ закрепить винты в нужном месте, используя линии расположения шкафа и расположение шпилек на стене, а затем перенести их на шкаф. Вы часто обнаружите, что за шкафом, особенно узким, будет только одна стойка. Не волнуйся; другие шкафы также помогут поддержать его.

Сначала запустите любые угловые шкафы. Разместите первый крайний шкаф точно на расстоянии 1/4 дюйма от линии компоновки и прикрутите его к стене. Будьте точны с первым шкафом, потому что он будет определять расположение всех остальных шкафов на этой стене.

Закрутите винты и установите следующий шкаф на место, прижав его раму к соседнему, и прикрутите его к стене. Затем выровняйте рамы и закрепите их вместе, как вы сделали с нижними шкафами (фото 15). Вам, вероятно, придется немного вывернуть шпильки в одном или обоих шкафах, чтобы рамы идеально выровнялись. Это нормально — оставьте винты вывернутыми, пока вы зажимаете, сверлите и скручиваете рамы вместе.

Как установить кухонные шкафы Шаг 8: Отделка дверцами и накладками

Кухонные напольные шкафы Фото 16: Установка дверок шкафа

Установите ящики на место, затем перевесьте дверцы и отрегулируйте петли, чтобы совместить дверцы друг с другом.

Завершите отделку шкафов, вырезав, подогнав и прибив доски для носка к основанию. Они будут шириной 4 дюйма, но на неровных полах вам, возможно, придется разорвать их уже, чтобы они подошли по размеру. Если у вас есть большие зазоры между полом и носками, добавьте базовую обувь, контур которой соответствует полу. Везде, где у шкафов есть законченные концы, запустите доски для носка на 1/4 дюйма за корпус для красивого внешнего вида. В завершение вставьте ящики на направляющие и прикрепите дверцы (фото 16). Отрегулируйте петли, пока двери не выровняются идеально, и переходите к установке дверей и выдвижных ящиков.

Примечание редактора: перед началом полного ремонта и покраски Как установить кухонные шкафы Проект

После того, как ваши старые шкафы вырваны, но до того, как вы научитесь устанавливать кухонные шкафы, самое время заняться какими-либо улучшениями на кухне. Вот некоторые обновления, на которые стоит обратить внимание:

1. Электрические обновления. Старые кухни печально известны отсутствием достаточного освещения и розеток. Рассмотрите возможность добавления подшкафного, рабочего или непрямого освещения и дополнительных розеток и модернизации всех розеток до защищенных GFCI (теперь требуется кодом). Легко разрезать гипсокартон, выловить новые провода и установить электрические коробки, потому что вы можете выполнять работу за шкафами. Ремонт не обязательно должен быть идеальным, потому что он не будет виден.
2. Ремонт гипсокартона. Заделайте любые отверстия или другие повреждения гипсокартона.
3. Живопись. Перекрасьте все стены и потолок. Вы избавите себя от необходимости врезаться вокруг новых шкафов и получите гораздо более аккуратную работу. Вы можете подправить вмятины и неровности позже.
4. Если есть возможность, уложите новый готовый пол. Большинство отделочных материалов для пола можно укладывать перед шкафами. Это намного проще сделать, потому что вы можете спроектировать пол под шкафами и не обрезать их позже. Паркетные полы, плитка, большинство виниловых и некоторых ламинированных полов без проблем выдерживают размещение шкафов на них. Но будь осторожен. Полы из винила и плавающего ламината, приклеенные по периметру, должны свободно расширяться и сжиматься. Если вы положите на них шкафы, у вас могут возникнуть проблемы с короблением, расколом или растрескиванием позже.

   No related posts.
