Рекуператор воздуха для дома: схема, принцип действия и применение. Рекуператора MARLEY MEnV180. Рекуператор воздуха в частном доме

Сегодня теплоэнергетические устройства рекуперативного типа невероятно популярны. Высокопроизводительная бытовая техника для домов и квартир — приточной клапан или рекуператор за короткое время обновит воздух в помещении, очистит и увлажнит его, пропуская поток через очистной фильтр. Громоздкие системы приточной вентиляции нецелесообразны для использования в частных домах, поэтому уступают место компактным рекуператорам воздуха новой технологии.

Система рекуперации воздуха

Применение современных достижений и усовершенствованных технологий с использованием устройств систем приточно-вытяжной вентиляции являются неоспоримым фактом.

Мощные системы рекуперации воздуха для дома при вытяжке способны снизить теплопотери зимой и летнюю жару в процессе подачи воздуха извне. Утилизацию теплоты и влаги из помещения осуществляют теплообменники при непрерывном процессе с обменом между теплоносителями через разделяющую стенку агрегата.

Практическое применение рекуператора в ОСВ способно:

снизить расходы на вентиляцию и отопление до 40%
обеспечить комфортный микроклимат постоянным притоком свежего воздуха.

Естественно, обеспечить максимальный комфорт способны готовые установки с электрическим нагревателем и производительным канальным вентилятором.

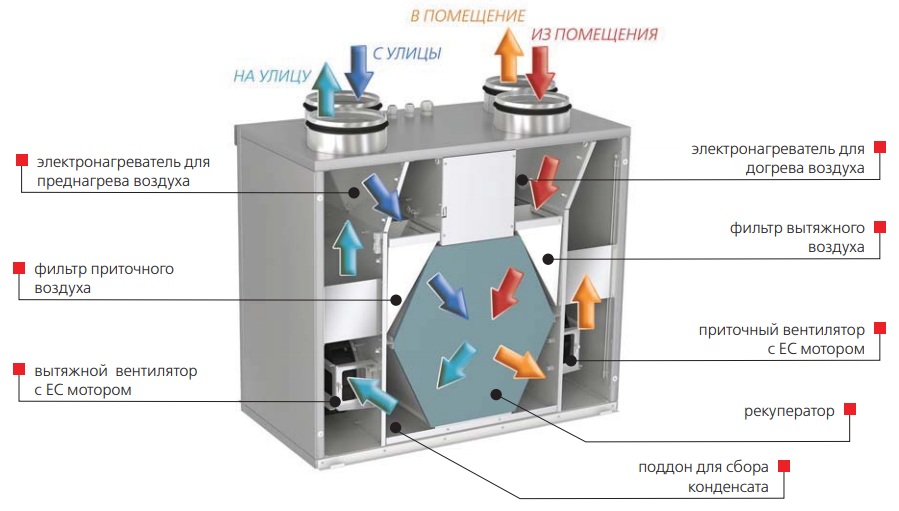

Приточно вытяжная установка с рекуператором

Укрупнено схема и принцип действия приточно вытяжной установки базируется на использовании роторного или пластинчатого теплообменника с функцией «нагрев»/«охлаждение» и канальных центробежных приточно-вытяжных вентиляторов.

По аналогичному принципу организована вентиляция моноблочных агрегатов и рекуператоров воздуха для частного дома. Не скроем, установки приточно вытяжной вентиляции представляют сложные агрегаты и не менее сложной обвязкой. Установку рекуператора в систему осуществляют квалифицированные специалисты. Однако, установить бытовой агрегат возможно собственноручно, получив базовые понятия о рекуператоре.

Базовые знания и понятия о рекуператорах

классификации, технические характеристики, конструкции и схемы теплообменников

Рекуператоры воздуха для частного дома в зависимости от назначения «нагрев-вентиляция» и маршрута движения теплоносителя разделены на противоточные и прямоточные агрегаты.

Конструктивно рекуператоры разделены на используемые телообменники:

пластинчатые с перекрестным течением теплоносителя и противоточные
роторного типа общего назначения или специализированные
с теплообменными трубами и теплообменные аппараты.

Высшим КПД обладает противоточный теплообменник канального типа (до 95%), умеренный КПД у пластинчатого теплообменника с перекрестным потоком теплоносителя. Роторный рекуператор с незначительным сопротивлением тепловому потоку рассчитан для вентиляционных установок. Агрегат представляет собой цилиндрический корпус одно-, двухканального типа с поочередным нагревом/охлаждением стальных пластин теплообменника.

Рекуператор пластинчатого типа конструктивно состоит из кассет или пластин с разделенными каналами. Не скроем, агрегаты громоздкие и тяжелые.

Важными параметрами возможностей рекуператора являются его технические характеристики и расчетные данные эффективности.

Технические характеристики

Основными техническими характеристиками агрегатов являются:

КПД, %
производительность по воздуху, м3/час
диаметр рабочего модуля и размер патрубка, мм
потребляемая мощность и потребление электроэнергии, Вт
объем воздухообмена в режимах – «приток/вытяжка/ночь», м3/час.

Конструкции теплообменников предназначены для монтажа и подключения в прямоугольные, угловые и круглые конфигурации каналов.

Расчет КПД и эффективности

Расчет рекуператора производят по формулам:

Вычисление КПД

Q = к x L x (t1 – t2),

где: к – региональный коэфф. (табличные данные),

L – расход воздушного объема,

t1 – температура притока,

t2 – температура оттока.

Вычисление эффективности:

E = Q x n,

где: Q – энергетические затраты на подогрев/охлаждение потока

n – КПД устройства.

Однако, при расчете рекуператоров не учтены недостатки агрегатов с теплообменниками из многослойной гофрированной стали, как у пластинчатого или кассетного листового из оцинкованной стали. А они имеются. Высокую вероятность обмерзания агрегата со стороны вытяжки и образование конденсата в вентканала исключают преимущества рекуператора MARLEY MEnV180 с керамическим теплообменником.

что представляет собой рекуператор MARLEY MEnV180

Компактный утилизатор тепла до 80-85% с керамическим элементом теплообмена мощностью потребления 3,5-8 Вт это новый представитель энергосберегающего бытового оборудования.

Керамический рекуператор это готовая к монтажу и эксплуатации система с компонентами:

воздуховод круглого сечения в утепленном кожухе с регулировкой подачи потока объемом воздуха 37 м3/час
керамический теплообменник с высокой площади поверхности сотового элемента
вентилятор с тремя режимами производительности 15, 25 и 40 м³/ч
сменные фильтры грубой очистки класс G3 или G4
внешний защищенный кожух.

Легкое по весу оборудование позволяет производить установку и монтаж рекуператора в частные дома со стенами небольшой толщины, в брусовые и каркасные дома со стенами δ=170 мм, стены из СИП-панелей с использованием утепленной бленды с эластичным штукатурным слоем.

Для производства монтажа рекуператора MARLEY MEnV180 достаточно подготовить технологические отверстия под крепления панели и размещение электропроводки.

Узнать о целесообразности и возможности самостоятельного монтажа рекуператора воздуха можно в отзыве.

Отзыв

Андрей Валентинович, частный застройщик, 39 лет.

Год назад, летом, были установлены пластиковые окна в нашем одноэтажном доме. Осенью окна стали запотевать с обильным образованием конденсата по утрам. Проветривание не решало проблемы, было решено купить рекуператор MARLEY MEnV180 с керамическим теплообменником.

Почему именно этот? Приятель подсказал и показал в работе в собственном коттедже.

Рекуператор работает тихо и избытка влаги не существует. Кстати, приятель помог произвести монтаж в стену с использованием буровой коронки, взятой в аренду.

Устанавливать и подключать несложно, помогла подробная инструкция с иллюстрациями от производителя.

Расхваливать преимущества немецкой бытовой техники не стану – ясно без лишних эмоций.

Как произвести монтаж рекуператора, показано в видео.

Рекуператор воздуха своими руками — как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

О комфортабельности современного жилища у разных людей разные представления. Но в целом они выражаются в простой формулировке благоприятных условий обитания человека в нём, зимой тут должно быть тепло, а летом прохладно. Это требует затрат на обогрев и охлаждение дома или квартиры. Учитывая постоянно растущую стоимость энергоресурсов, содержание жилья обходится всё дороже. Теплоизоляция жилища становится особенно актуальной, обогревать улицу стало непозволительной роскошью.
Качественное утепление жилья немыслимо без выполнения герметизации дома или квартиры. Специальными материалами уплотняются все дверные и оконные примыкания к стенам, конструкции окон и дверей обеспечивают герметичность их закрывания и т. п. Но в результате жилище превращается в своеобразный термос, в котором, без использования принудительной вентиляции, жить становится очень некомфортно. И что, дополнительный обогрев/охлаждение свежего воздуха, который теперь сможет проникать в дом только через вентиляционные каналы, вызовет новые неизбежные расходы на электроэнергию? Напротив, экономии способствуют сами вентиляционные системы. Всё дело в их конструкции. Ниже рассмотрены способы вентиляции помещений с помощью рекуператоров воздуха. Что это такое, как устроены эти агрегаты и можно ли сделать своими руками?

Преимущества системы вентиляции с рекуперацией

Современная принудительная приточно-вытяжная вентиляция с рекуперацией обеспечивает, как минимум, трёхкратное повышение эффективности и энергосбережение по сравнению с традиционными прямоточными схемами. Благодаря применению устройства утилизации тепла, называемого рекуператором, очень эффективно решается задача ограничения дополнительного расхода энергии, притока чистого и свежего воздуха, обеспечения требуемого уровня влажности в помещениях. При этом важно, что в закрытом объёме, постоянно обеспечиваемая принудительная смена воздуха обладает следующими преимуществами:

не даёт развиваться колониям опасных микробов, плесени;
удаляет углекислый газ и пыль.

Внешние атмосферные условия не влияют на принудительную вентиляцию с рекуператором, что выгодно отличает её от естественного вентилирования.

Типы рекуператоров

Рекуператор является фактическим теплообменником, центральным узлом такой эффективной системы. В нём воздух, нагнетаемый в дом, нагревается или охлаждается за счет части энергии, получаемой от удаляемого воздушного потока, не смешиваясь с ним, благодаря особенностям конструкции. По мнению специалистов, за схемами рекуперационной вентиляции будущее, поскольку именно они дают существенную экономию энергоресурсов.

Пластинчатый

Важным параметром блока рекуператора является его коэффициент полезного действия. Для обеспечения требуемой эффективности он должен быть не менее 70−80%. Путей повышения КПД несколько. Это увеличение времени и площади теплообмена или предварительный нагрев подаваемого воздуха. В условиях частного домовладения, добиться роста КПД таким способом достаточно легко, используя грунтовые теплообменники. Пластиковая труба, диаметром до 200 мм, проложенная на расстояние до 50 метров, на глубине около 2 метров, позволит дополнительно согреть зимой и охладить летом подаваемый в дом воздух.

Важным параметром блока рекуператора является его КПД

Приём значительно увеличивает общую эффективность всей системы вентилирования с рекуперацией. При использовании грунтового теплообменника зимой снижается риск возникновения обледенения или инея на пластинах теплообменника перекрёстной или противоточной конструкции за счёт большого перепада температур воздушных потоков. Исключаются расходы энергии на нагрев входящего потока, упрощается конструкция теплообменника и снижается его конечная стоимость. Если не применять грунтовой теплообмен, то неизбежное выпадение конденсата на пластинах приведет зимой к их обмерзанию. В этом случае в блоке теплообмена устанавливается дополнительное оборудование. Сюда входит блок автоматики, управляющий по сигналам датчиков температуры и давления, заслонкой обходного воздуховода («байпас») и включением дополнительного калорифера для нагрева поступающего воздуха до оттаивания пластин рекуператора.

Чертёж и схема работы

: Принцип работы пластинчатого рекуператора

: Схема пластинчатого рекуператора

Децентрализованный

В условиях многоэтажных домов, для квартир удобнее другой тип теплообменника, более компактный, называемый децентрализованным рекуператором тепла вентиляционного воздуха (ДРТВВ), попросту «тёплой форточкой». Такие системы не занимают много места в установке. Их легко расположить открыто или замаскированно в нише под окном, на боковой стене, в откосе оконного проёма и т. п. Использование такого устройства совершенно необходимо при установке герметичных пластиковых окон. Этот теплообменник обеспечивает поступление согретого свежего воздуха в зимнее время и охлаждённого летом, особенно, если в помещении установлен кондиционер. Работа рекуператора не влияет на температуру в квартире.

В квартире обычно устанавливаем более компактный рекуператор — децентрализованный

Конструкция этого типа представляет пластиковую трубу диаметром до 200 мм и длиной до 1,5 метров, в которую вставлен пучок тонкостенных трубок (алюминий) равной длины. Их развальцованные торцы собраны в кассету на двух фланцевых пластинах, равных внутреннему диаметру внешней пластиковой трубы. В конструкции используются два тройника и Г-образных колена из пластика, того же диаметра, что и основная труба. Кассета алюминиевых трубок вставляется в пластиковую трубу. На внешние края одеваются тройники и колена. С одной стороны в колене и тройнике установлены по одному электрическому вентилятору, которые обеспечивают вытяжку и приток воздуха. Длина внутренней трубчатой кассеты подобрана так, чтобы обеспечить проход подаваемого воздуха через два колена, удаляемый воздух проходит через тройники.

Чертёж и принцип работы

: Принцип работы децентрализованного рекуператора

: Схема децентрализованного рекуператора

Роторного типа

Наиболее высоким КПД обладает конструкция рекуператора роторного типа. В них встречные воздушные потоки проходят через двухканальный короб. Посередине короба перпендикулярно потокам вращается диск. Диск выполнен из пластин, укреплённых в одной с потоками плоскости или сплошной гофрированной металлической полосы, свёрнутой в неплотную спираль. Металл пластин или полосы вращающегося диска нагревается в теплом выходящем потоке воздуха. Поворачиваясь, нагретая часть попадает в холодный входящий поток и нагревает его.

Рекуператоры роторного типа обладают наибольшим показателем КПД

Для эффективной работы конструкции диск должен иметь большой диаметр и это один из недостатков, ограничивающий применение роторных рекуператоров в бытовой сфере. Кроме того, в отличие от двух предыдущих типов, в этой конструкции присутствует частичное смешивание потоков, что требует применения более сложной фильтрации. А наличие вращающихся элементов можно считать ещё одним «не достоинством».

Схема устройства и работы (система воздух-воздух)

: Принцип работы роторного рекуператора

: Схема рекуператора роторного типа

Какой выбрать для квартиры или дома

Рассмотрение типов существующих рекуператоров можно продолжать и далее, рассказав о типах рёберных пластинчатых рекуператоров и т. п. Но интерес представляет вопрос самостоятельного изготовления подобной конструкции и практическое её применение в собственном доме или квартире. Прежде всего, нужно подумать о необходимом типе такого блока теплообмена. Если в квартире все окна пластиковые и требуется эффективная вентиляция, лучше отдать предпочтение готовой промышленной компактной сборке ДРТВВ («тёплой форточке»).

Рекуператор обеспечит хорошую вентиляцию в помещении

Для частного домовладения, где вопрос свободного места не стоит так остро, вполне подойдёт одна из конструкций пластинчатого перекрёстного или противоточного типов. Именно они наиболее просты в самостоятельном изготовлении. Ниже рассмотрен наиболее простой способ самостоятельного изготовления самого теплообменника пластинчатого типа. Схемные решения автоматики управления, устройство заслонки переключения на канал «байпас» и т. п. можно найти на соответствующих ресурсах Сети или в специальной литературе.

Как сделать пластинчатый рекуператор своими руками?

Материалы для пластин

При выборе материала для изготовления кассеты самого пластинчатого теплообменника, принципиальной разницы, из чего набирать пластины, нет. Подойдёт:

тонкий лист алюминия или меди;
тонкая кровельная оцинковка;
листовой текстолит или гетинакс;
другой вид пластика.

На теплообмен теплопроводность материала пластин почти не влияет. Сколько нужно? Зависит от количества собираемых кассет. Для одной хватит около 4 квадратных метров. Если, руководствуясь изложенной выше теорией, захочется повысить КПД, нужно в два раза больше для кассеты того же размера. Можно сделать и одну, но большую. Однако требования по удалению возможного конденсата из корпуса не позволят «уложить» кассету на бок и придётся искать место для установки.

Понадобится уголок для стоек обоймы кассеты и фланцев. Перекладывать пластины можно проолифленной рейкой, полосовой технической пробкой. Если есть возможность, подготовленные для пластин заготовки можно штамповать в п-образные заготовки с высотой бортика от 4 до 5 миллиметров. Той же толщины должны быть рейки и пробковая полоса, ширина их до 10 миллиметров.

Материал для изготовления корпуса

металлический лист или фанера;
МДФ толщиной до 20 миллиметров;
брусок для каркаса;
метизы для крепежа;
минеральная вата;
силиконовый герметик.

Пошаговые действия

Сначала аккуратно нарезаются пластины квадратной формы. Сторона до 300 миллиметров. Важно выполнить все пластины одинакового размера, стараясь не деформировать их края. Лучше всего пользоваться электроинструментом, разрезая несколько листов, сложенных пачкой. Всего нужно около 70 таких заготовок на кассету. На противоположные края квадратов наклеиваются рейки или пробка, нарезанные по размеру стороны пластины. На последний лист ничего не клеится. Клею даётся время высохнуть. Подготовленные заготовки склеиваются в кассету. Для чего клеем намазываются верхние стороны реек или полос пробки, а каждый последующий лист укладывается с поворотом на 90 градусов. Завершает набор пластина без прокладок. Получится кассета с чередующимися каналами, направленными перпендикулярно друг другу — будущий теплообменник.
Кассета стягивается каркасом из уголка. В щели заполняют силиконовый герметик. На сторонах кассеты выполняются крепления для фланцевых соединений. Нужно учесть, что кассета должна располагаться вертикально на одном из углов квадрата, образуя равносторонний ромб. В нижней её части будет скапливаться образующийся конденсат. Тут предусматривается дренажное отверстие с трубкой отвода скопившейся влаги. Как говорилось выше, в одном корпусе может быть установлено более одной кассеты теплообменника для большего КПД. В этом случае, вторая должна иметь такие же габариты, как и первая. Их смежные углы должны плотно соприкасаться, не допуская щелей и просветов. Снизу и сверху на стык поместить силиконовый герметик.
Подготовленная кассета вставляется в корпус. Его внутренняя высота и длина равны диагонали квадрата (если используется одна кассета), а ширина — толщине набора пластин. В стенках корпуса, напротив соответствующих сторон кассеты, выполняются отверстия для крепления пластиковых фланцев под воздуховоды. Устанавливать теплообменник нужно в специальные направляющие из уголка, укреплённые на стенках корпуса. Кассета получается съёмной, что важно для её обслуживания.
Для входящих потоков нужно предусмотреть возможность установки простейших съёмных кассетных фильтров. На внутреннюю поверхность стенок корпуса крепится минеральная вата толщиной около 4 сантиметров. Для обеспечения принудительной вентиляции устанавливаются вентиляторы, позволяющие регулировать скорость вращения.

Видео: изготовление рекуператора в домашних условиях

Часть 1: сборка корпуса

Часть 2: пластины

Часть 3: монтаж

Для создания благоприятного микроклимата в доме или квартире, помещения нужно регулярно проветривать. Чтобы обеспечить баланс свежего воздуха и влажности нужно обеспечить жилище хорошей вентиляцией. Установка рекуператора решит эту проблему и кроме того, сэкономит энергоресурсы.

Оцените статью: Поделитесь с друзьями!

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Для создания здорового микроклимата в жилом помещении необходима вентиляция воздуха.

Летом достаточно открыть форточку или окно. В холодное время года в таком случае придётся согревать поступающий воздух. С целью существенного снижения расходов на обогрев используются теплообменники рекуперативного типа. В статье разберем, как сделать рекуператор своими руками.

Инструменты и материалы

Примерный набор материалов и инструментов:

металл 0.5-1 мм, текстолит или сотовый поликарбонат 1-5 мм в количестве 5, 10 или 15 м2 в зависимости от типа рекуператора;

рейки 2-3 мм из дерева, технической пробки или оргстекла, шириной 1-1.5 см;
нержавейка, ДСП, фанера для корпуса согласно чертежам;
минеральная вата, пенополистирол для теплоизоляции;
4 фланца из пластика для воздуховодов на основе канализационных труб;
лобзики по дереву и металлу, желательно электрические;
силиконовый герметик;
алюминиевая трубка 2-5 мм, длина по проекту;
универсальный клей;
саморезы;
стальной уголок 20х20 мм, длина по проекту;
шуруповёрт, ножовка по металлу;
фильтры бумажные, автомобильные – сколько потребуется;
строительный нож;
молоток;
дрель, набор свёрл;
вентиляторы компьютерные или канальные в зависимости от проекта.

Фильтры заменяются или очищаются раз в 1-4 месяца.

Рекомендуются НЕРА-фильтры. Они недорогие, при этом выполняют очень глубокую очистку воздуха, в продаже есть разные типоразмеры.

Материалы заготавливаем соответственно выбранному типу рекуператора.

Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

собранные из тонких пластин;

с применением вращения ротора;

коаксиальные;

изготовленные из трубок;

с отдельным теплоносителем.

Общие параметры теплообменников:

пластинчатый – КПД 60-80%, компактный, легко подключается;
противоточный – КПД 80-90%, установка сложнее, более дорогой;
роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора. Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор. От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

простые конструкция и технология монтажа;
КПД до 80%;
большой срок службы;
минимальное потребление электроэнергии;
легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Из листов металла нарезаются квадраты 40х40, 50х50 мм в зависимости от желаемой мощности прибора в количестве 70-80 штук и площадью не меньше 3-5 м2. Плюс к этому 2 квадрата тех же размеров из фанеры или ДВП для обкладки батареи теплообменника.

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок. Рекомендуется брать листы типа 2Н толщиной 4 мм.

Пожалуй, самая выгодная схема: для подачи тёплого воздуха использовать пластину из поликарбоната, а для холодного – металлическую.

Из рейки или пробки готовятся прокладки для металлических пластин по их размерам и шириной 1-1.5 см с расчётом 3 штуки на 1 пластину.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

тл – толщина листа;
тп – толщина прокладки;
К – количество листов;
Д – допуск (сантиметров 10).

Отрезаем 4 уголка вычисленной длины, закрепляем на рабочем столе вертикально по углам 1 квадрата из дерева. Это шаблон для сборки.

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Формируем теплообменник, укладывая на шаблон лист за листом, поворачивая каждый раз на 90 градусов. Так организован обмен теплом в этом устройстве.

Завершается сборка вторым квадратом из дерева. Сверху кладём груз 5-6 кг до полного высыхания клея. Затем, отметив высоту пачки на уголках, снимаем их, удаляем лишнее. Саморезами прикрепляем к обкладкам.

Изготавливаем корпус по размерам теплообменника: основной масштаб – это его диагональ и толщина.

В случае одного пакета его края могут крепиться на всех сторонах корпуса. Отверстия в боковых стенках выпиливаются под имеющиеся материалы, такие как вентиляторы, входные/выходные вентиляционные короба или трубы.

Следует иметь в виду, что теплообменник монтируется вертикально так, чтобы вентиляторы оказались вверху. Это важно для оттока конденсата: сливная трубка должна находиться в правой нижней части рекуператора.

Из помещения воздух подаётся ко входу левого на рисунке вентилятора, а правый – всасывает наружный воздух.

В случае если устройство будет работать в неотапливаемом помещении, теплоизолируйте его как можно лучше, например, минеральной ватой, пенополистиролом.

Один из вариантов установки пластинчатого рекуператора приведён на рисунке.

Далее рассмотрим, как в домашних условиях собрать самому коаксиальный рекуператор.

Преимущества рассматриваемого устройства:

не имеет движущихся частей;
хороший КПД до 65%;
простота конструкции;
автономность – монтируется непосредственно в стене.

Все необходимые материалы легко приобрести в хозяйственном магазине:

пластиковая канализационная труба диаметром 16 см;
тройники – 2 шт.;
соответствующие трубе и вентиляторам переходники – 3 шт.;
алюминиевая гофротруба диаметром 10 см, длина равна 1.5 длины пластиковой трубы.

Диаметры переходников, гофротрубы и вентиляторов одинаковые:

Определяемся с длиной трубы, помня, что КПД напрямую зависит от этого параметра. Отрезаем по размеру обе трубы.
Размещаем кольцами предельно растянутый гофр внутри пластиковой трубы.
После растяжки присоединяем тройники с обеих сторон так, чтобы гофр проходил в ответвления. Приклеиваем алюминий по диаметру к краям пластика, отрезаем лишнее.
Присоединяем третий переходник со стороны домашней части трубы. С этой же стороны устанавливаем вентиляторы: через гофротрубу воздух выдувается наружу.
Не забываем оба уличных отверстия закрыть фильтрами, чтобы мухи не летели.

В том случае, если рекуператор проходит через стену, вставьте его в канал стены и продолжайте с пункта 2.

Для небольших помещений и при наличии материала можете собрать трубчатый теплообменник рекуперации воздуха. Комплектующие те же, что в предыдущем случае, только надо заменить гофротрубу на трубки алюминиевые или стальные с диаметром 3-5 мм, взять немного листового металла либо пластика 2-4 мм и два Т-образных тройника:

Из листа по диаметру трубы вырезаем 2 круга. Разметив произвольно, одновременно в обоих высверливаем отверстия под внешний размер трубок. Чем больше отверстий, тем выше КПД.
Все трубки собираем между кругами, проклеивая соединения. Теплообменник готов.
Помещаем его в трубу. На обе стороны надеваем тройники так, чтобы край каждого был выше пластин теплообменника.
С одной стороны конструкции в оба раструба тройника укрепляем вентиляторы.

Противоположные следует закрыть фильтрами.

Представим интересное практическое решение: парный трубчатый реверсивный рекуператор для монтирования в стене.

Необходимые материалы:

2 отрезка канализационной трубы;
заглушки на них – 2 шт.;
схема управления.

Общий вид приведён ниже:

Как обычно, рисуем чертеж с учётом места эксплуатации прибора. Отрезаем кусок трубы и необходимое количество трубок.
Забиваем рабочий объём трубками вплотную.
Монтируем вентиляторы в заглушку «спинами» друг к другу. С другой стороны трубы клеим фильтр.
Повторяем операции для второго устройства.
Ответственный момент – изготовление электронной схемы управления. Принцип работы системы двух блоков «тяни-толкай»: один выталкивает воздух в течение, например, минуты, другой – засасывает, и наоборот.

Вместо трубок предлагается использовать пластмассовые шарики с диаметрами около 5 мм. Поверхность обмена теплом значительно увеличится, и КПД – тоже.

Роторный рекуператор воздуха имеет высокий КПД, однако считается малопригодным для установки в жилых помещениях из-за высоких массогабаритных показателей, сложности изготовления и сборки.

Принцип функционирования понятен из рисунка: в кожухе вращается барабан, состоящий из множества канальцев, образованных гофрированным тонким металлом или трубочками, в которых и происходит теплообмен. В состав кожуха входят 2 воздушных короба подачи и отвода.

Ясно, что в такой конструкции происходит смешение потоков и частичный возврат воздуха, что уменьшает эффективность прибора. Но есть и плюс – влажность практически не изменяется.

Представляем вариант самодельного роторного рекуператора воздуха.

Материалы:

длинный стальной стержень с резьбой, диаметр 5-10 мм;
щипцы для блоков-заклёпок;
G-образная струбцина.

Приведем примерный порядок действий:

Создаём чертежи всего устройства под роторный теплообменник, включая короба отвода-подвода воздуха, крепления моторчика, привод и прочее.
Нарезаем трубки в количестве, рассчитанном по формулам: К = (площадь барабана) / (площадь трубки) или [ (радиус барабана) / (радиус трубки) ]х2. Длина трубок меньше длины барабана сантиметра на 2, чтобы была возможность загнуть бортики сверху и снизу.
Если удалось найти трубу из металла или пластика с нужными диаметром и длиной, переходите к следующему пункту. В противном случае из металла сделайте барабан по своему эскизу. Для этого вначале выпилите круг из фанеры, затем металлический прямоугольник. Сверните его вокруг фанерного кружка с нахлёстом, скрепите струбциной. Действуя дрелью и щипцами, склепайте края цилиндра.
Из листа металла делаем 2 круга, и лобзиком вырезаем из них 2 торцевые крестовины.
Концы резьбового стержня зашлифовываем – это ось теплообменника.
Собираем каркас ротора: цилиндр + крестовины + ось. Туго набиваем цилиндр трубками.

Ротор рекуператора готов. Смонтируйте его в корпусе воздухообменника.

Как увеличить КПД

Для увеличения эффективности самодельного устройства следует тщательно исполнять технологические операции на всех этапах его проектирования и изготовления.

КПД – это доля энергии, которую при теплообмене тёплый воздух отдаёт холодному. Поэтому следует максимизировать эту долю:

увеличить габариты прибора – увеличивается время взаимодействия воздушных потоков, а значит, и теплообмен;
увеличить площадь рабочей поверхности рекуператора, используя гофрированные пластины с меньшими размерами профиля;
проектировать большие объёмы выходящего воздуха, чем входящего;
использовать теплоизолирующие материалы хорошего качества;
тщательно герметизировать все объёмы с движущимся воздухом, не допуская смешения потоков;
вовремя очищать или заменять входные/выходные фильтры, уменьшая этим сопротивление потоку воздуха и улучшая его качество;
если у вас неуправляемый рекуператор, в зимнюю пору время от времени отключайте входной вентилятор, чтобы удалить наледь внутри устройства.

После установки рекуператора в рабочее положение разумно и интересно узнать его КПД. Эта величина даёт отношение доли переданной холодному воздуху энергии от тёплого домашнего.

Порядок такой:

включаем прибор, выжидаем некоторое время;
градусником измеряем три температуры – с улицы на входе устройства, в доме, на выходе;
вычисляем по формуле КПД = (Тр-Ту) / (Тд-Ту) *100, где
- Тр – температура на выходе рекуператора;
- Ту – температура на входе, с улицы;
- Тд – температура дома.

Пример: Тр=17, Ту=5, Тд=24 градусов. КПД = (17-5) / (24-5) *100=63%.

Рекуператор воздуха своими руками для частного дома: как сделать, видео

Самодельный воздушный рекуператор – это экономичный теплообменник: возвращает тепло, которое могло уйти во время проведения вентиляции помещения.

Схема рекуперации воздуха.

Если говорить о базовых понятиях, то рекуператор не имеет элементов, которые активно выделяют тепло.

Рекуператор тепла вентиляционного воздуха может быть разным по назначению (децентрализованные или центральные), а также по принципу своего действия (рекуперативного или регенеративного типа).

Если говорить, например, о гараже, то он должен защищать ваш автомобиль не только от посягательств сторонних людей, но и предохранять его от коррозии. Если в гараже отсутствует вентиляция, то этот факт негативно влияет на состояние автомобиля. Кроме того, что в нем будет повышенная влага, без вентиляции будут накапливаться выхлопные газы и пары топлива, что быстрее приведет к началу коррозии кузова.

Способы вентилирования воздуха в помещении

Схема роторного рекуператора.

Естественная вентиляция. В данном случае снизу в стене делается отверстие на высоте 15-20 см, второе отверстие делают в стене напротив, и выводится вытяжная труба. Чтобы вентиляции работала, перепад высоты должен быть больше 3 м от верха вытяжной трубы до отверстия для входа воздуха. На 1 м² необходимо 1,5 см диаметра трубы. Такая система вентиляции устанавливается в неотапливаемом помещении.
Комбинированная вентиляция. Чтобы увеличить показатели теплообмена, используют принудительную вентиляцию, но приток воздуха остается естественным.
Механическая вентиляция является наиболее эффективной. В данном случае вытяжку осуществляет 1 агрегат, а приток воздуха другой, управляются они при помощи автоматики. Такие установки имеют рекуператор, который позволяет передавать тепло внутри помещения воздуху, что поступает снаружи. Такой теплообменник позволяет сохранять тепло в помещении и экономить электроэнергию.

Можно изготовить самодельный воздушный рекуператор, и он частично, а иногда и полностью заменит систему отопления (в гараже или подсобном помещении), позволит поддерживать температуру выше +5°С (даже в морозы).

Самодельный рекуператор: особенности конструкции

Итак, оборудование, которое позволяет частично возвращать тепловую энергию для ее повторного использования, называют рекуператор или теплообменник, сделать его можно своими руками. Во время работы указанного оборудования приточный воздух нагревается за счет более теплого вытяжного воздуха. Проходя через теплообменник, приточный воздух нагревается, и тепловая энергия не теряется во время выхода воздуха наружу.
Какие бывают рекуператоры?

Схема рекуператора тепла.

Самым простым и доступным видом рекуператора, который можно сделать своими руками, является пластинчатый теплообменник. Есть такие типы указанного оборудования:

с пластинчатым теплообменником;
с роторным типом теплообменника;
крышный рекуператор;
рециркуляционный водяной.

Для любителей самоделок проще всего будет изготовить рекуператор, у которого пластинчатый теплообменник. Сделать такое оборудование своими руками сможет любой человек, который имеет элементарные слесарные навыки.

Для начала рассмотрим преимущества данного типа оборудования:

высокий КПД – 40-65%;
простой теплообменник, в которым нет трущихся или подвижных деталей – это увеличивает его надежность;
нет частей, потребляющих электроэнергию.

Среди недостатков стоит отметить следующие:

так как пересекаются потоки вытяжного и приточного воздуха, то трубы воздуховодов должны обязательно пересекаться, что иногда реализовать достаточно сложно;
в зимнее время возможно обмерзание рекуператора, поэтому надо будет иногда выключать приточный вентилятор или использовать байпасный клапан;
нет возможности проводить влагообмен, обменивается только тепло.

Вернуться к оглавлению

Делаем самостоятельно пластинчатый рекуператор

Берем 4 м² листового материала (оцинкованный металл или текстолит) и режем его на пластины размером 200х300 мм. Теплопроводность материала в данном случае не играет большой роли. Края пластин должны быть ровными, поэтому при резке металла ножницами пользоваться нельзя, лучше использовать электролобзик.

Укладываются полосы технической пробки между пластинами, расстояние между которыми должно быть не меньше 4 мм, чтобы не было высокого сопротивления потоку воздуха. Все скрепляется при помощи полиуретанового клея. После того как все пластины будут сложены в штабель, щели заполняются нейтральным силиконовым герметиком. Если использовать кислотный герметик, это может вызвать коррозию металла.

После этого пакет пластин надо поместить в корпус: это может быть любая жесткая коробка соответствующих размеров. В коробке делают отверстия, в которые вставляют фланцы, соответствующие сечению воздуховодов. Площадь пластинок, что находятся в рекуператоре, получится около 3,3 м². Таким образом, на выходе температура воздуха будет намного выше, чем воздуха, который втягивается.

В зимнее время такие модели часто обмерзают: чтобы этого не было, в теплой части рекуператора ставится датчик перепада давления. Во время обмерзания перепад давления увеличится, и приточный воздух пойдет через байпас, а калорифер согреется вытяжным воздухом.

Для создания короба своими руками можно взять шлифованную МДФ и брус. Внутри его надо выложить утеплителем (минеральной ватой толщиной 5 см), вокруг вентилятора тоже укладывается утеплитель. Там, где подключается гибкий воздуховод, делают короб, который выкладывают минеральной ватой. Таким образом вы снизите шум системы во время ее работы.

Собираем пластинчатый рекуператор своими руками

Автор Евгений Апрелев На чтение 3 мин Просмотров 3.5к. Обновлено 26.01.2015

Проектируя приточно-вытяжную воздухозаборную систему важно понимать, что если не установить специальный подогреватель, помещение будет быстро остывать, особенно в осенне-зимний период. Отличным решением этой задачи является рекуператор, представляющий собой устройство, использующее тепло удаляемого воздуха для нагрева поступающего.

Несмотря на то, что сегодня достаточно много таких механизмов имеется в продаже, многих интересует вопрос – возможно ли сделать рекуператор воздуха своими руками? Оказывается, это вполне реально, поскольку все составные части можно приобрести в свободной продаже или же найти у себя дома.

Схема устройства рекуператора, а также используемые материалы

Для правильного изготовления рекуператора своими руками важно обратить особое внимание на теплообменник, который должен быть пластинчатого типа – так как он поможет сохранить до 65% тепла. Рекуператор воздуха сделать своими руками вполне под силу каждому, кто дружит со слесарным инструментом, поскольку для выполнения этой работы понадобятся молоток, плоскогубцы, ножовка по металлу, угловая шлиф машинка (болгарка), рулетка, уголок и дрель.

Очень важно изначально правильно начертить проект будущего устройства, после чего точно определить размеры всех необходимых деталей. Только после этого можно приступить к поиску нужного материала, а также непосредственному конструированию системы.

Нам понадобятся следующие материалы:

Текстолит
Кровельная оцинковка или любой другой материал плоского типа
Пластиковые фланцы с наконечниками, соответствующие по диаметру с сечением труб воздуховода
Деревянный брус для закрепления металлической основы в коробе
Герметик
Утеплитель
Силикон

Основные этапы работ

Из металлического листа (вместо него можно использовать короб из МДФ) изготавливается небольшой ящик, стенки которого изнутри утепляются стекловолокном или пенопластом, толщиной не менее 50 мм. В коробе выполняются отверстия для входящего и исходящего патрубков холодного и теплого воздуха.
Из остатков жести или другого металлического материала нарезаются прямоугольные пластины 300х200 мм, после чего они устанавливаются параллельно друг другу. При этом в качестве заполнения и несущих элементов здесь используется техническая пробка.
Данная конструкция помещается внутрь короба, все ненужные отверстия и щели герметично заделываются силиконом, готовый рекуператор устанавливается на предназначенное для него место, все подающие и заборные воздуховоды присоединяются к своим патрубкам.

Существуют и готовые рекуператоры, которые можно свободно купить на рынке или в специализированных магазинах. Единственное, их стоимость достаточно большая, что и вынуждает многих самостоятельно заниматься изготовлением.

Можно сказать, что рекуператор для частного дома своими руками может сделать каждый при подходящих инструментах и материалах. Польза от рекуператора действительно большая, поскольку он гарантированно экономит денежные средства хозяина на отоплении, сберегая каждый джоуль тепла. Многочисленные отзывы тех людей, кто уже установил такую систему принудительного вентилирования с подогревом, свидетельствуют о том, что такая система действительно работает и приносит пользу.

Приточно-вытяжная вентиляция с рекуперацией тепла своими руками

На чтение 5 мин Просмотров 280 Опубликовано 29.01.2015 Обновлено 09.08.2016

Вентиляционная установка с рекуперацией это наиболее экономичное на сегодняшний день решение. Но покупка оборудования требует дополнительных затрат. Мы расскажем, как сделать вентиляцию с рекуперацией тепла своими руками, затратив совсем немного средств и времени.

Эффективность рекуперации тепла

принцип работы рекуператора

Рекуперация – это теплообмен, а в переводе с латыни «возврат использованного». В приточно-вытяжной вентиляции рекуператор отбирает тепло у выходящего из помещения воздуха и отдает его холодному приточному. Зимой разница между температурой отработанного и подаваемого в дом воздуха может достигать 40 градусов. Обычно нагрев происходит за счет отопительных приборов, то есть кошелька жильцов дома.

В жару рекуператор тоже полезен, ведь горячий приточный уличный воздух заставляет интенсивнее работать кондиционеры. Грамотно смонтированный своими руками рекуператор тепла для вентиляции позволит сократить в 4 – 5 раз разницу между температурой входящего и выходящего потоков воздуха.

Преимущества вентиляции с рекуперацией тепла:

самодельный рекуператор тепла в системах вентиляции имеет КПД не менее 65%;
вентиляция квартиры с рекуперацией позволяет сэкономить не менее 30% от счетов за электроэнергию;
очень простая конструкция не выходит из строя, так как в ней нет движущихся деталей;
теплообменник в рекуператоре тепла системы вентиляции прост в обслуживании и уходе;
устройство работает без использования электроэнергии;
рекуперация тепла обеспечивает не только вентиляцию квартиры, но в некоторых случаях регулирует и влажность.

Экономия от теплообмена тем выше, чем больше разница между температурой в доме и на улице.

Изготовление пластинчатого рекуператора вентиляции своими руками

схема движения воздуха в теплообменнике

В пластинчатом рекуператоре для вентиляции потоки входящего и выходящего воздуха разделены пластинами из теплопроводящего материала.

Таким образом, потоки не смешиваются, а тепло отдается.

Система вентиляции с рекуператором пластинчатого типа проста и очень распространена. Сделать своими руками приточно-вытяжную вентиляцию с рекуперацией сможет человек с минимальными навыками механика.

Ход работ:
так размещаются пластины теплообменника

Основа рекуператора для системы вентиляции – это теплообменник. Пластины теплообменника вырезаются из тонкого листового металла (оцинковки) или текстолита. Необходимо нарезать пластинки 20х30 см. Они должны быть очень ровными и аккуратно вырезанными. Металл лучше всего резать электролобзиком, избегая применения ножниц по металлу;
Между пластинами делается дистанционная рамка из технической пробки, текстолита или дерева толщиной до 3 мм. Рамки приклеиваются на пластины полиуретановым клеем. Чтобы сопротивление потоку воздуха не было сильным, промежутки между пластинами должны быть около 4 мм.;
Склеивается конструкция нейтральным герметиком, не вызывающим коррозию;
Корпус для рекуператора в вентиляции выполняется из жести или пластика, металла или МДФ. Изнутри короб выстилается минватой или другим утеплителем слоем 5 см;
С противоположных сторон коробки проделываются два отверстия, к которым крепятся фланцы из пластика, равные по диаметру воздуховодным трубам. Все щели тщательно заделываются силиконом;
Для отвода конденсата из вентиляционной установки с рекуперацией тепла необходимо оборудовать дренажную трубку.

Советы по изготовлению пластинчатого рекуператора для вентиляции

схема работы рекуператора
Чтобы уменьшить шум от вентиляции с рекуператором тепла из влагостойкого материала (гипсокартона) сооружается короб, стенки которого прокладываются изоляционным материалом;
Конструируя своими руками вентиляцию с рекуперацией тепла, необходимо учитывать скорость движения воздуха, которая может быть увеличена не более, чем на 1 м\с;
Общая площадь пластин теплообменника должна составлять 3,5 – 4 кв. метра, чтобы получить КПД рекуператора 60%;
Необходимо иметь в виду, что в морозы от -10 градусов и ниже пластинчатый теплообменник может покрываться наледью. Его время от времени размораживают, а в теплой половине устанавливается датчик перепада давления. При обмерзании вентиляционной системы с рекуперацией датчик зафиксирует увеличение перепада давления, подача воздуха будет осуществляться через байпас, а обогреватель оттает за счет тепла отработанного воздуха.

Изготовление трубчатого рекуператора своими руками

трубчатый теплообменник заводского изготовления

Вентиляционная установка с рекуператором трубчатого коаксиального типа собирается легче, чем пластинчатая. Но она более массивна и чем длиннее устройство, тем эффективнее оно работает.

Материалы для изготовления трубчатого рекуператора для вентиляции:

канализационная труба из ПВХ длиной 200 см и диаметром 16 см;
гофротруба алюминиевая воздушная длиной 400 см и диаметром 10 см;
переходники-разветвители диаметром 10 см.

Ход работ:

Гофра растягивается и вставляется спиралью в пластиковую трубу. Каждый из концов гофры крепится к одному из колец разветвителя, обрабатывается герметиком.

С одной стороны в полученное устройство вентилятор вгоняет теплый воздух из комнаты, холодный же воздух с улицы проникает между стенками пластиковой трубы и гофры. Через тонкие алюминиевые стенки тепло передается от отработанного воздуха свежему.

Преимущество этой системы в том, что приточно-вытяжная вентиляция с рекуперацией тепла по сравнению с пластинчатой в меньшем количестве конденсата. И даже его наличие не нарушает действие рекуператора. При этом рекуператор трубчатого типа не подходит для установки в квартире из-за размеров, а вот для частного дома конструкция очень хороша.

Еще один тип системы приточно-вытяжной вентиляции с рекуперацией тепла представлен в видеоролике:

Возможно, КПД приведенных нами вентиляционных установок с рекуперацией тепла ниже, чем у фирменных устройств заводского производства. Но, собрав самостоятельно любую из них, вы значительно экономите средства, а впоследствии получите эффективную установку и комфорт в помещении. Самодельные системы вентиляции с рекуперацией очень часто оборудуют в гаражах и в загородных коттеджах.

Рекуператор трубчатый своими руками. Схема изготовления

Прежде чем приступать к изготовлению, разберем, какие бывают рекуператоры. Приведём основные виды:

собранные из тонких пластин;

с применением вращения ротора;

коаксиальные;

изготовленные из трубок;

с отдельным теплоносителем.

Общие параметры теплообменников:

пластинчатый – КПД 60-80%, компактный, легко подключается;
противоточный – КПД 80-90%, установка сложнее, более дорогой;
роторный – КПД 75-85%, подходит для одной квартиры.

Квадратный теплообменник является основным узлом пластинчатого рекуператора . Пластины изготавливают из листов меди, алюминия толщиной 0.5-1.5 мм в зависимости от размера устройства. Можно использовать алюминиевую фольгу, но это дорого и сложно в изготовлении. Дешевле и проще в обработке полипропилен и поликарбонат 3-10 мм, практически без уменьшения КПД.

Из алюминиевых трубок можно собрать трубчатый рекуператор . От квадратного он отличается только формой в виде трубы, имея практически такой же КПД. Крепится в стене, то есть не требует системы крепления к потолку.

Из нескольких автомобильных радиаторов (обычно 2-4) можно сконструировать рекуператор с отдельным теплоносителем. Переносчиком тепла служит вода либо антифриз.

Для частного или загородного дома проще всего сделать своими руками пластинчатый рекуператор воздуха. Принцип его работы: тёплый и холодный воздушные потоки проходят сквозь друг друга не перемешиваясь.

Имеет следующие преимущества:

простые конструкция и технология монтажа;
КПД до 80%;
большой срок службы;
минимальное потребление электроэнергии;
легко модернизировать.

Недостаток – образование водного конденсата при отрицательной температуре. Требуется как-то его удалять.

Разберем пошагово инструкцию его изготовления:

Заметим, что элементы теплообменника можно изготовить из сотового поликарбоната, который дешевле и проще в обработке, а также не требует применения прокладок . Рекомендуется брать листы типа 2Н толщиной 4 мм.

Рассчитывается приблизительная толщина стопки пластин по формуле Т= (тл х тп) х К + Д, где:

Наклеиваем на каждый металлический лист по три прокладки: 1 по центру и 2 на краях параллельно друг к другу.

Роторный рекуператор своими руками. Роторный рекуператор: устройство, принцип работы, плюсы и минусы

14 мин.

Нет человека, который бы не знал о важности кислорода, поэтому обустройство качественной вентиляции — вполне понятное желание. Однако у данных систем, удаляющих отработанный воздух и обеспечивающих непрерывный приток свежего, есть один недостаток. В холодное время года они выбрасывают на улицу теплый воздух, замещая его холодным. Из-за такого транжирства на его нагрев тратится дополнительная энергия, а ее нельзя назвать дешевой. Жарким летом все наоборот: комфортный прохладный воздух удаляется из помещений, а на его смену приходит духота, превращающая дом в настоящую «душегубку». Чтобы не отапливать улицу и обеспечить благоприятный микроклимат в жилье в любой сезон, можно использовать роторный рекуператор.

Вентиляция в компании с рекуперацией

Самый простой вид — естественная вентиляция, принцип ее действия основан на природных явлениях. Воздухообмен обеспечивает организация специальных отверстий-продухов в здании: нижние являются приточными, а верхние — вытяжными. Однако такие системы очень далеки от совершенства. Плюс у них один — минимальные материальные затраты. Минусов много: это невозможность очистки воздуха, полная зависимость от климата, от сезонов года. Альтернатива — принудительная вентиляция. Она обходится гораздо дороже, зато такая система гарантирует оптимальный микроклимат в помещениях.

Искусственная вентиляция разделяется на приточную и вытяжную. Первая обеспечивает постоянную подачу свежего воздуха, а отработанные массы эвакуируются естественным образом. В такую систему входят:

воздуховоды, по которым проходит воздух;
вентиляторы, «заставляющие» его попадать в помещение;
фильтры, останавливающие до 90% пыли, более крупного мусора;
воздухонагреватели, без которых трудно и очень некомфортно зимой.

В эту систему могут входить различные дополнительные модули.

Вытяжная вентиляционная система, которая призвана помогать естественной вентиляции, наоборот, отвечает за удаления отработанных масс, практически лишенных кислорода. Главный элемент этого оборудования — вытяжные вентиляторы.

Приточная или вытяжная искусственная вентиляция недостаточно хорошо действует «в одиночку», поэтому оптимально приточно-вытяжное оборудование в комплексе. Однако в работе системы есть одно слабое место — удаление нагретого воздуха, замещение его холодным.

Чтобы сделать его комфортным, хозяева расходуют довольно большое количество электроэнергии, особенно чувствительны расходы в холодный сезон. Недостаток способна исправить рекуперация, которую используют как в централизованных, так и в локальных системах.

К оборудованию — рекуператорам — подводят вытяжные и приточные каналы. Устанавливать приборы можно в любом месте: снаружи здания (например, на крыше), на потолке, стене, полу. Они могут быть моноблоками либо отдельными модулями.

Рекуператор — лишь часть принудительной вентиляции, поэтому такое «возвращающее» оборудование рассматривают только как элемент общей системы.

Корпус рекуператора своими руками. Рекуператор: что это такое

Это теплообменник поверхностного типа, в котором теплота отводящих газов передается через разделяющую перегородку. По типу теплоносителей классифицируются на воздушные, водяные, газовые. Для бытовых вентиляционных систем применяются воздушные аналоги. Они являются элементом принудительной вентиляции дома, квартиры.

Принцип работы

В схеме есть две камеры – подача и вывод.
Между ними установлена перегородка.
Энергия от теплого потока через стенку передается холодному.
Не происходит прямое смешивание масс, либо этот фактор незначителен.

Преимущества – оптимизация температурного баланса в комнате, уменьшение расходов на отопление. Недостаток – дополнительные расходы на организацию вентиляции, используется полезный объем дома, квартиры.

Применение этой системы позволяет снизить расходы на отопление, так как тепло нагретой комнаты используется два раза.

Так работает рекуператор

Классификация

Для эффективности функционирования нужно учитывать общую площадь контакта теплообменника с циркулирующими потоками, их соотношение и объем. Самодельный рекуператор должен быть прост в изготовлении, но при этом выполняет свои функции. Поэтому перед разработкой чертежа следует ознакомиться с видами этих устройств.

Пластинчатый . Он состоит из нескольких кассет, в которых входные и выходные каналы чередуются, но не пересекаются. Преимущества – не потребляет электроэнергию, бесшумность. Возможно обмерзание из-за скапливания конденсата. Выход – установка специальных сборников воды. Эффективность зависит от материала пластин – полимеры, металл или целлюлоза.
Роторный . Основной элемент – ротор, который состоит из барабана со множеством ячеек. Он разделяет трубопровод на две части. Во время вращения ротора происходит смешивание масс, передача энергии. Преимущества – КПД до 85 %, возможность регулировки скорости вращения, нет конденсата. Недостатки – зависимость от электроэнергии, нужны фильтры.
Водяные. Тепло передается через жидкую среду. Преимущества – теплообменники могут находиться далеко друг от друга, не происходит смешивание потоков. Минус – сложность чертежа. Такие устройства применяются в производственных и коммерческих зданиях.

Основные характеристики – расход (м³/час), габариты и масса, эффективность теплообмена (60-90 %), способ монтажа (подвесной, встраиваемый). Дополнительные компоненты – звукоизоляционные материалы (роторные модели), теплоизоляция.

Для самостоятельного производства можно взять чертежи готовых заводских устройств. Это позволит избежать ошибки при проектировании и креплении.

Рекуператор чистый воздух. Приточно-вытяжная вентиляция (Рекуператоры)

Рекуперато́р ( от лат. recuperator — получающий обратно, возвращающий ) — в бытовой вентиляции, любой из приборов передающий температуру выходящего из помещения воздуха поступающему.

Приточно-вытяжная вентиляция с рекуперацией тепла выполняет две задачи: осуществляет приток свежего воздуха в помещение и удаление из него загрязнённого воздуха.

Рекуператоры для вентиляции классифицируются по следующим типам:

По типу устройства теплообмена — реверсивные, перекрестные (противоточные), прямоточные, роторные (в бытовой вентиляции не используются).
По конструкции теплообменника — трубчатые, пластинчатые.
По материалу из которого изготовлен теплообменник — металлические (алюминиевые, медные или из нержавеющей стали), бумажные, пластиковые, керамические.
По возможности возврата влаги – не мембранные и мембранные (энтальпийные).

Принцип работы рекуператоров в бытовой приточно-вытяжной вентиляции

Рекуператор при осуществлении воздухообмена задерживает внутреннюю температуру внутри помещения, причём не важно, положительная эта температура или отрицательная.

Например, если температура в помещении +25 °C, а на улице -25 °C, то при КПД рекуператора в 80% в помещение поступит воздух температурой +15 °C. А если температура в помещении -25 °C, а на улице +25 °C, то при КПД в 80% в помещение поступит воздух температурой -15 °C.

Таким образом в холодное время года воздух подогревается без дополнительных затрат!

Летом, при использовании кондиционера, аналогично происходит охлаждение приточного воздуха, что снижает нагрузку на кондиционер и экономит его ресурс.

Реверсивный рекуператор

Работа реверсивного прибора в холода напоминает дыхание человека через шарф на морозе. При выдохе воздух нагревает шарф, а при и вдохе, проходя через ткань шарфа, воздух подогревается и попадает в лёгкие уже не таким холодным.

Роль шарфа в реверсивных рекуператорах выполняет теплообменник — регенератор.

Принцип работы реверсивного рекуператора

На рисунке видно, как в фазе 1 происходит нагрев регенератора выходящим воздухом, а в фазе 3 — нагрев входящего в помещение воздуха с охлаждением регенератора.

Реверсивные рекуператоры требуют только одно отверстие на улицу.

Перекрёстный рекуператор

Схема работы рекуператоров перекрёстного типа иная. В такого типа приборах обязательно присутствует два отверстия на улицу и два в помещение, так как поток воздуха, в отличие от реверсивных устройств, не меняет направление и всегда направлен одну сторону.

Принцип работы перекрёстного рекуператора

Основное преимущество установки приточно-вытяжной вентиляции с теплообменником состоит в том, что она возвращает до 90% тепла обратно в помещение, а это значит, что затраты на обогрев помещения с установленным рекуператором сократятся, в сравнении с вентилированием через открытое окно.

Благодаря системе рекуперации воздуха, в помещении постоянно поддерживается комфортный микроклимат, особенно это важно для вентиляции загородного дома.

Устройство бытовых рекуператоров

Внутри каждого прибора расположен вентилятор (от 1 до 4х), теплообменник определённого типа и фильтр очистки воздуха.

Пассивный рекуператор. Согласно нормам

Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч на чел. 3 м³/м², если общая площадь квартиры без учета площади летних помещений меньше 20 м²/чел.

Для расчета расхода воздуха, м³/ч, по кратности объем помещений следует определять по общей площади квартиры без учета площади летних помещений. Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов и механических вытяжек.

Вообщем решил я разделить дом на две части, и сначала заняться вентиляцией второго этажа, т.к. там спальни и рабочее место и детская, то есть я там провожу достаточно много времени, и основные загрязнения там.

На 3-х человек нужен приток от 90 до 150 кубов воздуха в зависимости от концентрации СО2 на улицы.

Если я буду подавать просто 90-150 кубов подогревая до комфортных 22 градусов я буду тратить 0,34Вт х 90 м3 х (22гр — (-3 гр)) х 24ч х 213дней = 3910кВтч в год (при средней температуре отопительного периода -3 гр) при моем тарифе на электроэнергию это составит 4,54 х 3910 = 17 751 руб в год, что в целом достаточно много с учетом того что за всю электроэнергию с отопление, освещением, быт. техникой, ГВС и т.п. в год я плачу порядка 65 т.р.

Поэтому конечно делать просто приточную вентиляцию не разумно, соответственно решено ставить рекуператор.

Рекуператоров бывает много разных видов, я не буду описывать конструкции каждого и сравнивать их. Для себя решил что приточно вытяжная вентиляция должна удовлетворять следующим условиям.

как можно меньше и проще обслуживание
не влиять существенно на нагрузку сети, то бишь без догрева
ее не должно быть слышно, т.к. приток идет в спальни, то шума вообще не хочу (вентилятор от ноутбука для меня это громко и неприятно)
дешево и просто

В доме есть небольшой чердак, туда и решено засунуть всю систему. Но т.к. он холодный корпус установки и воздуховоды должны быть хорошо утеплены.

Видео роторный Рекуператор Своими Руками Вентиляция Для Дома

Рекуператор

— обзор | Темы ScienceDirect

6.4 Рекуператор

Добавление рекуператора в цикл позволяет повысить эффективность, снизить рабочее давление и упростить приемник. Рекуператор используется для предварительного нагрева воздуха, поступающего в солнечный ресивер, путем отбора тепла из отработанного воздуха турбины (см. Рис. 6.1). Теплообменники должны быть эффективными, безопасными, экономичными, простыми и удобными [36]. Для цикла часто бывает выгодно иметь большой рекуператор; однако рекуператор должен быть практичным.При проектировании теплообменника следует учитывать теплопередачу и потери давления, а также оптимизацию стоимости, веса и размера [37]. Рекуператор должен иметь высокую эффективность, компактность, срок службы 40 000 часов без обслуживания и низкие потери давления (<5%) [29]. Эти критерии позволяют создать рекуператор первичной поверхности из тонкой фольги, в которой проточные каналы формируются путем штамповки, складывания и сварки боковых краев в автоматическом режиме [29,38,39]. В солнечных установках компактный противоточный рекуператор [18,40,41] с несколькими проточными каналами часто проектируется как неотъемлемая часть микротурбины.При использовании нескольких проточных каналов необратимость теплообменника может быть уменьшена за счет замедления жидкости, проходящей через теплообменник [18].

Рассматривается противоточный пластинчатый рекуператор, показанный на рис. 6.4 [22]. Показаны каналы длиной L _reg и соотношением сторон a / b . Эффективность рекуператора моделируется с использованием обновленного метода ε-NTU (эффективность — количество единиц передачи) [42].Этот метод учитывает потери тепла в окружающую среду при расчете эффективности рекуператора, поскольку рекуператор работает при очень высокой средней температуре. Согласно исх. [42], эффективность горячей и холодной стороны может быть рассчитана по формуле. (6.14) и уравнение. (6.15) и приведенные ниже уравнения.

Рисунок 6.4. Геометрия рекуператора [20–22].

(6,14) εh = {1 − ΘX = 1, Crh <1Crh (1 − ΘX = 1), Crh> 1}

(6,15) εc = {1 − ΘX = 0Crh, Crh <11 − ΘX = 0 , Crh> 1}

(6.16) ΘX = 0 = (NTUh (χc + χh) + Crh − 1Crh) (Crh − 1) + (χh + Crhχc) (1 − eNTUh (Crh − 1)) (Crh − 1) (eNTUh (Crh − 1 ) −1Crh)

(6,17) ΘX = 1 = NTUh (χc + χh) + (ΘX = 0−1) Crh + 1

(6,18) Crh = m˙hcp0, hm˙ccp0, c

(6,19 ) NTUh = UAm˙hcp0, h

(6.20) χh = Q˙loss, hUA (Th, in-Tc, in)

(6.21) χc = Q˙loss, cUA (Th, in-Tc, in)

Скорость потери тепла с горячей и холодной стороны рекуператора рассчитывается по формуле. (6.22) и уравнение. (6.23) и следующие уравнения.

(6.22) Q˙loss, h = Q˙loss, top, hn + Q˙loss, side, h

(6.23) Q˙loss, c = Q˙loss, снизу, cn + Q˙loss, сбоку, c

(6.24) Q˙loss, вверху, h = (T9 + T10) / 2 − T∞1 / hhaL + tins / kinsaL + 1 / houtaL

(6.25) Q˙loss, side, h = (T9 + T10) / 2 − T∞1 / hhbL + tins / kinsbL + 1 / houtbL

(6.26) Q˙loss, внизу, c = (T3 + T4) / 2 − T∞1 / hcaL + tins / kinsaL + 1 / houtaL

(6.27) Q˙loss, сбоку, c = (T3 + T4) / 2 − T∞1 / hcbL + tins / kinsbL + 1 / houtbL

Рекуператор тепла URHE-CF Aermec

Высокоэффективный агрегат рекуперации тепла с контуром хладагента без внешнего агрегата. URHE CF Расход воздуха от 588 до 1942 куб. Футов в минуту

Агрегаты серии URHE_CF представляют собой высокоэффективное решение для удовлетворения требований комфорта по температуре и влажности и вентиляции в системах кондиционирования воздуха, которые обслуживают общественные места и коммерческий сектор, такие как офисы, бары, рестораны и т. Д.Агрегаты URHE_CF являются особенно эффективными машинами, поскольку в них используется высокоэффективный пластинчатый теплообменник с перекрестным потоком большой мощности в сочетании с контуром хладагента теплового насоса, работающим с хладагентом R410A. Использование установки рекуперации тепла с перекрестным потоком высокой производительности позволяет значительно сократить время работы контура хладагента в течение года, тем самым сводя к минимуму потребление электроэнергии. Небольшие размеры блока позволяют легко установить его даже в подвесные потолки, обеспечивая отличный доступ для обслуживания всех внутренних компонентов.Многочисленные аксессуары, доступные по запросу, например, высокоэффективные компактные фильтры, змеевик горячей воды или глушители, дополняют функции машины, которая обычно объединяется с системой кондиционирования воздуха.

ВЕРСИИ

• Доступны 4 типоразмера в горизонтальной конфигурации для установки на земле или потолке.

• Агрегат укомплектован терморегулятором и готов к установке.

КОНСТРУКЦИЯ И ПАНЕЛИ:

• Конструкция из алюминиевых профилей с уголками из нейлона, армированного стекловолокном.

• Сэндвич-панель толщиной 1 с гальванизированной сталью для внутренней поверхности, предварительно окрашенная для внешней поверхности с применением полиуретановой изоляции-
тановой изоляции (плотность 2,62 фунта / фут3).

УЛУЧШЕНИЕ ТЕПЛА:

• Пластинчатый теплообменник перекрестного тока из алюминия, оптимизированный для обеспечения высокой производительности.

ГИБКИЕ ФИЛЬТРЫ:

• Класс G4, гравиметрический КПД 80% в соответствии с EN 779, толщина 1,9 дюйма, расположенный до рекуперации тепла как в приточном, так и в возвратном потоке воздуха.

ЦЕНТРОБЕЖНЫЕ ВЕНТИЛЯТОРЫ:

• Крыльчатка высокого давления с загнутыми вперед лопатками, непосредственно соединенная с двигателем. Воздушный поток поддерживается постоянным с помощью электронного контроллера.

КОНТУР ХЛАДАГЕНТА:

• Тепловой насос с хладагентом R410A, в комплекте с высокоэффективными малошумными роторными или спиральными компрессорами (в зависимости от размера), 4-ходовым реверсивным клапаном цикла хладагента, змеевиком испарителя, змеевиком конденсатора, ресивером жидкости, термостатическим расширительным клапаном, смотровым окном уровня жидкости, фильтром-осушителем , прессостат высокого давления, прессостат низкого давления, предохранительный клапан, перепускной клапан (для меньших размеров).

ЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ:

• Агрегат снабжен электрической панелью с блоком питания и управления (включая управление 3-ходовым клапаном для дополнительного змеевика горячей воды и соответствующими исполнительными механизмами), обеспечивающим управление всеми функциями контура хладагента. В комплект входят: датчик температуры возвратного воздуха NTC, датчик температуры наружного воздуха, заслонки и исполнительные механизмы в версии с естественным охлаждением, реле давления в фильтре приточного воздуха. В комплект поставки входит выносной пульт управления для автоматического управления агрегатом.

БЕЗОПАСНОСТЬ ДЛЯ ЭКОЛОГИИ:

• Благодаря применяемой технологии и использованию озонобезопасного хладагента R410A серия URCHE_CF является экологически чистой. R410A — это хладагент с высокой термодинамической эффективностью, который вместе с использованием спиральных компрессоров позволяет снизить выбросы CO2.

Рекуперационные и тепловые насосы — применение, преимущества — Boogu

Рекуперация тепла — это возврат (полностью или частично) теплового потенциала, используемого в данном технологическом цикле, для повторного использования.Рекуперация и тепловые насосы — это идеальное сочетание, которое обеспечивает значительную экономию затрат на отопительную систему. Он используется в вентиляции, которая представляет собой процесс теплообмена, в котором тепловая энергия отработанного воздуха передается свежему приточному воздуху через контакт с теплообменником, в результате чего он нагревается. Результатом процесса рекуперации является выпуск зимой на улицу уже охлажденного воздуха и подача уже нагретого воздуха в помещения.

РЕКУПЕРАЦИОННЫЕ И ТЕПЛОВЫЕ НАСОСЫ — ПРИМЕНЕНИЕ

Совершенствование строительных норм и правил, появление новых строительных материалов, строительных технологий и повышение требований к комфорту ужесточают требования к инженерным системам в вновь возводимых зданиях, в том числе к системам вентиляции, сводя к минимуму их энергопотребление.Рекуперация и тепловые насосы — это недорогой метод проектирования и строительства, позволяющий сэкономить капитальные затраты.

Развитие строительных технологий привело к появлению герметичных оконных и дверных пакетов. Такие окна и двери стали значительно экономить тепловую энергию, но сделали практически невозможным обмен воздуха в помещениях. Кроме того, в результате использования современных строительных материалов значительно снижается воздухопроницаемость стен. Пребывание в таких помещениях без системы воздухообмена стало крайне вредным для здоровья.

Оказалось, что необходимо использовать систему вентиляции, в которой тепло, необходимое для нагрева холодного наружного воздуха, будет отводиться от отработанного отработанного воздуха. И, наоборот, в жаркую погоду с кондиционером. То есть система вентиляции, использующая рекуперацию тепла. В жаркую погоду во время кондиционирования.

ЧТО ТАКОЕ РЕКУПЕРАТОР?

Рекуператор воздуха — это устройство, которое выполняет функцию энергосбережения, так как позволяет нагреть нагнетаемый холодный воздух с помощью тепла выхлопных газов.Это, в свою очередь, экономит инженерные системы отопления и вентиляции, так как снижает тепловую нагрузку на отопление приточного воздуха. Нагрев приточного воздуха может составлять до половины общей тепловой мощности при одной замене воздуха в помещении и, конечно же, львиную долю тепловой мощности при многократной замене воздуха. Комбинация рекуперации и теплового насоса, наконец, дает возможность оптимального выбора параметров обеих установок.

Использование классических типов рекуператоров воздуха в системах вентиляции позволяет повторно использовать 45% тепла вытяжного воздуха.Однако развитие систем восстановления не стоит на месте. Методы и эффективность рекуперации тепла вытяжного воздуха для удержания его в помещении постоянно совершенствуются. Результатом этой разработки является, например, система с термодинамической рекуперацией тепла, рекуперацией и тепловыми насосами типа воздух-воздух, использующая контур теплообменника прямого расширения, выполненный в виде фреоновых теплообменников в вытяжной системе, а также в вытяжной и вытяжной. приточные каналы за классическим пластинчатым теплообменником.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ РЕКУПЕРАЦИИ И ТЕПЛОВОГО НАСОСА

Неоспоримым преимуществом объединения рекуперации и теплового насоса, т.е. термодинамической или активной рекуперации тепла, является необходимость в дополнительных секциях нагрева и охлаждения. Характеристики всей линейки приточно-вытяжных агрегатов с рекуперацией тепла оптимально адаптированы к реализации приточно-вытяжных систем вентиляции любых зданий и помещений для дома, офиса или промышленного назначения за счет использования технологии активной рекуперации тепла.

Система вентиляции с рекуперацией тепла позволяет обеспечить помещение чистым воздухом, создать оптимальную температуру для комфортного проживания и тем самым снизить дополнительную нагрузку на систему отопления. Работа такой вентиляции заключается в следующем: отводимый теплый воздух из помещения через систему воздуховодов попадает в теплообменник рекуператора, в котором происходит процесс передачи тепла холодному воздуху с улицы, который далее течет с более комфортной температурой. в комнате.КПД обычных рекуператоров составляет 40-50%.

РЕКУПЕРАТОР ТЕПЛООБМЕННИКА

Рекуператоры термодинамические рекуператоры, приточно-вытяжные агрегаты — агрегаты с пластинчатым теплообменником, представляют собой уникальное и эффективное решение для энергосберегающих систем вентиляции. Пассивный рекуператор и высокоэффективный тепловой насос с реверсивным воздухом (холодное тепло) на базе компрессоров с инвертором объединены в одном корпусе приточно-вытяжной установки.В результате задача замены загрязненного воздуха в помещениях новым воздухом решается с эффективностью более 100% (примерно 300% и более, в зависимости от условий). Это означает, что воздух, выходящий из дома, холоднее, чем температура наружного воздуха зимой, и теплее, чем естественная среда летом.

Стенд для испытания рекуператора с линиями подачи воздуха (красные шланги) и …

Контекст 1

… На рисунке 16 показан рекуператор на испытательном стенде, подготовленный для испытания горячим газом из выхлопа камеры сгорания.Камера сгорания видна в центре рекуператора. Впускные отверстия на холодной стороне, ранее снабжавшиеся зелеными шлангами, были снабжены круглым спиралевидным каналом, который тангенциально питался от смещенного от центра красного шланга. Трубка из нержавеющей стали, собранная сзади в гофрированный шланг, направляет выхлоп из лаборатории. Чтобы вводить горячий отработавший газ из камеры сгорания со стороны, противоположной трубопроводу подачи холодного воздуха, была изготовлена и установлена перегородка в форме баллона, которая собирала выбросы из камеры сгорания и возвращала их по трубопроводу.Это можно увидеть на рисунке 17. Температура на выходе из камеры сгорания контролируется, а впрыск топлива регулируется электроникой для подачи газа заданной температуры с желаемой скоростью потока. Предполагалось, что предполагаемый массовый расход обоих потоков подачи должен быть одинаковым, и его должны были измерять все массовые расходомеры, прикрепленные к обоим. Однако во время обработки данных было обнаружено, что из-за неправильно откалиброванного расходомера поток холодного потока был примерно в 1,65 раза выше, чем поток горячего 2 (в среднем по диапазону измерений).o Испытания проводились при температурах горячей стороны 400 F, o o o 800 F, 1000 F и 1200 F, а также при расходах 3, 6 и 9 фунтов м / мин. Температура холодной стороны соответствовала температуре подаваемого компрессора 75 F. Показания температуры на входе и выходе как холодного, так и горячего потоков были измерены с помощью термопар типа К. Температуре давали возможность достичь установившегося состояния (характерные времена для достижения установившегося состояния составляют порядка десятков секунд). В качестве примера температурные кривые для конкретного экспериментального цикла показаны на рисунке 18, демонстрируя поведение, типичное для всех прогонов.Эти установившиеся температуры затем использовались для расчета значений эффективности. Учитывая вышеупомянутое несоответствие в расходах, эффективность не может быть непосредственно рассчитана с помощью уравнения. 4, а рассчитывалась по следующей приблизительной формуле, которая позволяет учесть различный расход …

% PDF-1.4 % 77 0 объект > эндобдж xref 77 80 0000000016 00000 н. 0000002339 00000 н. 0000002433 00000 н. 0000002475 00000 н. 0000002754 00000 н. 0000003391 00000 н. 0000003909 00000 н. 0000003958 00000 н. 0000004007 00000 н. 0000004056 00000 н. 0000004104 00000 п. 0000004157 00000 н. 0000004212 00000 н. 0000004658 00000 п. 0000004759 00000 н. 0000004859 00000 н. 0000004961 00000 н. 0000007217 00000 н. 0000007732 00000 н. 0000007873 00000 п. 0000007972 00000 н. 0000008445 00000 н. 0000008741 00000 н. 0000011176 00000 п. 0000014007 00000 п. 0000014289 00000 п. 0000017355 00000 п. 0000020698 00000 п. 0000024033 00000 п. 0000024331 00000 п. 0000024385 00000 п. 0000027508 00000 н. 0000027756 00000 п. 0000028054 00000 п. 0000028350 00000 п. 0000030942 00000 п. 0000034594 00000 п. 0000034834 00000 п. 0000038613 00000 п. 0000039194 00000 п. 0000039281 00000 п. 0000042656 00000 п. 0000042913 00000 п. 0000043130 00000 н. 0000043184 00000 п. 0000043311 00000 п. 0000043528 00000 п. 0000044106 00000 п. 0000044813 00000 п. 0000045051 00000 п. 0000046034 00000 п. 0000046274 00000 п. 0000046807 00000 п. 0000046927 00000 н. 0000107889 00000 н. 0000107928 00000 п. 0000108467 00000 н. 0000108593 00000 п. 0000162349 00000 н. 0000162388 00000 н. 0000233696 00000 п. 0000240810 00000 п. 0000249737 00000 н. 0000258424 00000 н. 0000268744 00000 н. 0000278785 00000 н. 0000283993 00000 н. 0000291012 00000 н. 0000384768 00000 н. 0000394789 00000 н. 0000420058 00000 н. 0000420232 00000 н. 0000443512 00000 н. 0000471958 00000 н. 0000543600 00000 н. 0000555540 00000 н. 0000630655 00000 н. 0000639469 00000 н. 0000676547 00000 н. 0000001896 00000 н. трейлер ] / Назад 1528337 >> startxref 0 %% EOF 156 0 объект > поток hb`f«? uk = 2130pL

ORC для высоких температур (105 ° C — 135 ° C)

РАЗМЕР МАШИНЫ	10-футовая машина	20-футовая машина
РАБОЧИЕ ПАРАМЕТРЫ
Диапазон тепловой мощности	0.5 — 1,5 МВтт	1,5 — 3 МВтт
Диапазон установленной электрической мощности	90 — 160 кВт (эл.)	90 — 355 кВт (эл.)
КПД	6,5 — 8%	6,5 — 10,5%
Уровень шума на расстоянии 10 м	<90 дБ	<75 дБ
Источник тепла	Горячая вода, пар, термомасло
Система охлаждения	Замкнутый контур водяного охлаждения, мокрая градирня, конденсатор с прямым воздушным охлаждением
Необходимые коммуникации	Инструментальный воздух (≥ 6 бар изб.)
КОНФИГУРАЦИОННАЯ ИНФОРМАЦИЯ
Стандартные фланцевые соединения	DN150 PN16	DN150 PN16 или DN200 PN16
Расширитель	Экспандер, одновинтовой E-RATIONAL
Тип генератора	Асинхронный — 2 полюса — 3 фазы — 380-460 В переменного тока 50 Гц — 3000 об / мин 60 Гц — 3600 об / мин
Стандартные теплообменники	Паяные медью пластинчатые теплообменники AISI
Насос	Центробежный многоступенчатый насос
Система управления	Siemens PLC + панель управления Siemens
Корпус	IP32: подходит для использования внутри помещений	IP55: подходит для использования вне помещений
Вес станка	6 тонн	25 тонн
Применяемые нормы ЕС	Директива по машинам 2006/42 / EG Директива по электромагнитной совместимости 2004/108 / EG Директива по низковольтному оборудованию 2014/35 / EG PED 2014/68 / EU

Объяснение установок кондиционирования воздуха — Инженерное мышление

Установки кондиционирования воздуха

Приточно-вытяжные установки.В этой статье мы узнаем, как работают кондиционеры. Мы рассмотрим различные примеры типичных AHU вместе с анимацией для таких компонентов, как демпферы, нагревательные и охлаждающие змеевики, нагревательные колеса, увлажнители, беговые змеевики, теплообменники и многое другое, чтобы помочь вам изучить технику HVAC.
Прокрутите вниз, чтобы просмотреть видеоурок по YouTube

🏆 Хотите больше бесплатных курсов по HVAC? Создайте свой бесплатный профиль обучения Danfoss, нажав здесь

Присоединяйтесь к Danfoss Learning и получите доступ к сотням онлайн-курсов по широкому кругу инженерных тем.Зарегистрироваться можно бесплатно, и вы можете войти в систему в любое время, а это значит, что вы можете учиться в удобном для вас темпе. Сдайте экзамены и получите сертификаты по многим курсам.

Начни обучение прямо сейчас. Создайте свой бесплатный профиль обучения Danfoss — http://bit.ly/AHUDanfossLearning

Так где же мы находим вентиляционные установки?

Расположение AHU в зданиях

Приточно-вытяжные установки, которые обычно имеют аббревиатуру A.H.U, используются в средних и крупных коммерческих и промышленных зданиях.

Обычно они располагаются в подвале, на крыше или на этажах здания. AHU будут обслуживать определенную область или зону в здании, например, восточную сторону, или этажи с 1 по 10, или, возможно, единственное назначение, например, только туалеты в здании. Поэтому очень часто можно найти несколько кондиционеров вокруг здания.

В некоторых зданиях, особенно в старых высотных зданиях, будет только один большой AHU, обычно расположенный на крыше. Они будут снабжать все здание. У них может не быть обратного воздуховода, некоторые старые конструкции полагаются на то, что воздух просто выходит из здания.Эта конструкция уже не так распространена в новостройках, потому что она очень неэффективна, теперь наиболее распространенным явлением является наличие нескольких небольших кондиционеров, обслуживающих разные зоны. Здания также более воздухонепроницаемы, поэтому нам нужен обратный канал для регулирования давления внутри здания.

Итак, для чего нужна приточно-вытяжная установка?

Состояние приточно-вытяжных установок и распределения воздуха внутри здания. Они забирают свежий окружающий воздух снаружи, очищают его, нагревают или охлаждают, возможно, увлажняют его, а затем проталкивают через некоторые воздуховоды в предназначенные для этого области внутри здания.У большинства агрегатов будет дополнительный воздуховод, чтобы затем отводить использованный грязный воздух из комнат обратно в AHU, где вентилятор выбрасывает его обратно в атмосферу. Часть этого рециркулирующего воздуха может быть рециркулирована обратно в систему подачи свежего воздуха для экономии энергии, мы рассмотрим это позже в этой статье. В противном случае, где это невозможно, тепловая энергия может отбираться и подаваться в воздухозаборник. Мы снова рассмотрим это позже более подробно.

Давайте посмотрим на простые типичные конструкции, а затем рассмотрим более сложные.

Приточно-вытяжная установка AHU

В этой базовой модели у нас есть два корпуса AHU для подачи и возврата воздуха. В самой передней части входа и выхода каждого корпуса у нас есть решетка, предотвращающая попадание предметов и диких животных в механические компоненты внутри AHU.

Заблокирована воздухозаборная решетка AHU

На этой фотографии вы можете видеть, что воздухозаборник вентустановки засосал бы целую кучу мусора, если бы не было решетки, поэтому это важно.

Заслонки AHU

На входе в кожух свежего воздуха и на выходе из кожуха рециркуляции воздуха имеются заслонки.Амортизаторы представляют собой несколько листов металла, которые могут вращаться. Они могут закрываться, чтобы предотвратить вход или выход воздуха, они могут открываться, чтобы полностью пропускать воздух внутрь или наружу, а также могут варьировать свое положение где-то между ними, чтобы ограничить количество воздуха, которое может входить или выходить.

Фильтры AHU

После заслонок у нас будут фильтры. Они предназначены для того, чтобы попытаться собрать всю грязь, пыль и т. Д. От входа в аху и здание. Если у нас нет этих фильтров, пыль будет накапливаться внутри воздуховодов и в механическом оборудовании, она также будет попадать в здание и вдыхаться жильцами, а также загрязнять здание.Итак, мы хотим удалить как можно больше из этого. На каждом блоке фильтров есть датчик давления. Это позволит измерить степень загрязнения фильтров и предупредить инженеров, когда пришло время их заменять. Поскольку фильтры собирают грязь, количество проходящего через них воздуха ограничивается, что вызывает падение давления на фильтрах. Обычно у нас есть несколько панельных фильтров или фильтров предварительной очистки для улавливания самых крупных частиц пыли. Кроме того, у нас есть карманные фильтры для улавливания более мелких частиц пыли.Ранее мы уже очень подробно рассказывали о фильтрах Ahu. Вы можете посмотреть видеоурок по этому вопросу, нажав здесь.

Змеевик нагрева и охлаждения AHU

Следующее, что мы найдем, это змеевики охлаждения и нагрева. Они нужны для обогрева или охлаждения воздуха. Температура приточного воздуха измеряется на выходе из AHU в воздуховод. Это должно быть при расчетной температуре, чтобы люди внутри здания чувствовали себя комфортно, эта расчетная температура называется заданной температурой.Если температура воздуха ниже этого значения, нагревательный змеевик будет добавлять тепло, чтобы повысить температуру воздуха и довести ее до заданного значения. Если воздух слишком горячий, охлаждающий змеевик будет отводить тепло, чтобы снизить температуру воздуха и достичь заданного значения. Змеевики представляют собой теплообменники, внутри змеевика находится горячая или холодная жидкость, обычно что-то вроде нагретой или охлажденной воды, хладагента или пара. Мы подробно обсуждали это ранее, вы можете посмотреть видеоурок по этому вопросу, нажав здесь.

Приточный вентилятор AHU

Теперь у нас будет вентилятор.Он будет втягивать воздух снаружи, а затем через заслонки, фильтры и змеевики, а затем выталкивать его в воздуховоды вокруг здания. Центробежные вентиляторы очень распространены в старых и существующих AHU, но теперь устанавливаются вентиляторы с электронным управлением, а также модернизируются для повышения энергоэффективности. На вентиляторе у нас также будет датчик давления, который будет определять, работает ли вентилятор. Если он работает, это создаст перепад давления, мы можем использовать это, чтобы обнаружить неисправность в оборудовании и предупредить инженеров о проблеме.У нас также, вероятно, будет датчик давления в воздуховоде вскоре после вентилятора, он будет считывать статическое давление, а в некоторых аху скорость вентилятора регулируется в результате давления в воздуховоде, поэтому мы также очень часто находим привод с регулируемой скоростью, подключенный к вентилятору для систем с переменным объемом. Мы рассмотрели системы VAV отдельно, вы можете посмотреть видеоинструкцию по этому вопросу, нажав здесь.

Затем у нас есть воздуховоды, которые будут направлять воздух вокруг здания в запланированные области.У нас также будет возвращаться часть воздуховодов, по которым весь использованный воздух из здания возвращается в отдельную часть AHU. Этот возвратный кондиционер обычно находится рядом с источником питания, но это не обязательно, его можно разместить в другом месте. Если вы хотите узнать, как определять размеры и проектировать воздуховоды, вы можете посмотреть видеоурок, нажав здесь.

Возвратная заслонка и вентилятор AHU

Возвратный кондиционер в простейшем виде имеет внутри только вентилятор и заслонку. Вентилятор втягивает воздух вокруг здания, а затем выталкивает его из здания.Заслонка расположена на выходе из корпуса ahu и закрывается при выключении AHU.

Это очень простой и типичный кондиционер. Так что еще мы можем найти?

Приточно-вытяжная установка Frost змеевик

Если вы находитесь в холодном регионе мира, где температура воздуха достигает точки замерзания или близка к ней. Тогда, вероятно, мы найдем подогреватель на входе забора свежего воздуха. Обычно это электронагреватель. Когда температура наружного воздуха достигает примерно 6 ° C (42,8F), включается обогреватель и нагревает воздух, чтобы защитить внутренние компоненты от мороза.В противном случае это может привести к замораживанию спиралей нагрева и охлаждения внутри и их взрыву.

Контроль влажности Приточно-вытяжная установка

А как насчет контроля влажности? Некоторым зданиям необходимо контролировать влажность воздуха, подаваемого в здание. На выходе из приточного кондиционера мы найдем датчик влажности для измерения влажности приточного воздуха, он также будет иметь заданное значение, определяющее, сколько влаги должно быть в воздухе по конструкции.

Если влажность воздуха ниже этого значения, нам необходимо ввести влагу в воздух с помощью увлажнителя, обычно это одна из последних вещей в AHU.Это устройство обычно либо подает пар, либо распыляет в воздух водяной туман. Во многих стандартных офисных зданиях в Северной Европе и Северной Америке отключены или деинсталлированы блоки влажности для экономии энергии. Хотя они по-прежнему важны для таких мест, как магазины документов и компьютерные залы.

Осушение с помощью охлаждающего змеевика — Как работают вентиляционные установки

Если воздух слишком влажный, это можно уменьшить с помощью охлаждающего змеевика. Когда воздух попадает в охлаждающий змеевик, холодная поверхность вызывает конденсацию и утечку влаги в воздухе, вы найдете дренажный поддон под охлаждающим змеевиком, чтобы собрать воду и слить ее.Охлаждающий змеевик можно использовать для дальнейшего снижения содержания влаги за счет отвода большего количества тепла, но, конечно, это снизит температуру воздуха ниже заданного значения подачи, если это произойдет, то нагревательный змеевик также можно включить, чтобы восстановить температуру, это будет работать, хотя это очень энергоемко.

Рекуперация энергии

Обход змеевика — Приточно-вытяжная установка

Если приточные и вытяжные агрегаты расположены в разных местах, то наиболее распространенным способом рекуперации некоторой части тепловой энергии является использование змеевика.При этом используется змеевик как в приточных, так и в возвратных агрегатах, которые соединены трубопроводами. Насос обеспечивает циркуляцию воды между ними. Это позволит забрать отходящее тепло от вытяжного AHU и добавить его к приточному AHU. Это снизит потребность в обогреве нагревательного змеевика, когда температура наружного воздуха ниже заданной температуры приточного воздуха, а температура возвратного воздуха выше заданного значения; в противном случае тепло будет отводиться в атмосферу. Поэтому нам понадобится датчик температуры воздуха в возвратном кондиционере на входе, и, вероятно, у нас будут датчики температуры воздуха после возвратного змеевика, а также перед впуском свежего воздуха.Они будут использоваться для управления насосом, а также для измерения эффективности. Поскольку насос будет потреблять электроэнергию, его включение экономически выгодно только в том случае, если сэкономленная энергия больше, чем потребляет насос.

Воздушный экономайзер AHU

Еще одна очень распространенная версия, с которой мы столкнемся, — это воздуховод, расположенный между выхлопом и забором свежего воздуха. Это позволяет рециркулировать часть отработанного воздуха обратно в воздухозаборник для компенсации потребности в обогреве или охлаждении. Это безопасно и полезно для здоровья, но вам нужно будет убедиться, что в отработанном воздухе содержится низкое количество Co2, поэтому нам понадобятся датчики Co2, чтобы это контролировать.Если уровень Co2 слишком высок, воздух не может быть использован повторно, смесительная заслонка закроется, и весь возвратный воздух будет выброшен из здания. В режиме рециркуляции главные впускные и выпускные заслонки не будут полностью закрыты в этой настройке, потому что нам все еще требуется минимальное количество свежего воздуха для входа в здание. Мы можем использовать это зимой, если возвратный воздух теплее, чем наружный воздух, и мы можем использовать это летом, если возвратный воздух холоднее, чем наружный воздух, в соответствии с заданной температурой приточного воздуха, поэтому нам также понадобится некоторая температура датчики на входе, выходе и сразу после зоны смешивания.Некоторым зданиям требуется 100% свежий воздух, поэтому эту стратегию нельзя использовать повсюду, это будут предписывать местные законы и правила.

Тепловое колесо AHU, тепловое колесо

Еще одна разновидность, с которой мы можем столкнуться, — это тепловое колесо. Это очень часто встречается в более новых компактных кондиционерах. В нем используется большое вращающееся колесо, половина которого находится внутри потока отработанного воздуха, а половина — внутри забора свежего воздуха. Колесо будет вращаться, приводимое в движение небольшим асинхронным двигателем, при вращении оно забирает нежелательное тепло из потока выхлопных газов и поглощает его материалом колеса.Затем колесо вращается в поток всасываемого свежего воздуха, этот воздух имеет более низкую температуру, чем поток выхлопных газов, поэтому тепло будет передаваться от колеса в поток свежего воздуха, который, очевидно, нагревает этот входящий поток воздуха и, таким образом, снижает потребность в нагревательный змеевик. Это очень эффективно, но некоторое количество воздуха будет просачиваться из выхлопной трубы в поток свежего воздуха, поэтому его нельзя использовать во всех зданиях.

Пластинчатый теплообменник AHU

Еще одна версия, с которой мы можем столкнуться, — это воздушный пластинчатый теплообменник.При этом используются тонкие листы металла для разделения двух потоков воздуха, чтобы они не соприкасались и не смешивались вообще, разница температур между двумя воздушными потоками вызовет передачу тепла от горячего потока выхлопных газов через металлические стенки теплообменник и в поток холодного всасывания.

Рекуператор воздуха для дома: схема, принцип действия и применение. Рекуператора MARLEY MEnV180. Рекуператор воздуха в частном доме

Система рекуперации воздуха

Приточно вытяжная установка с рекуператором

Базовые знания и понятия о рекуператорах

классификации, технические характеристики, конструкции и схемы теплообменников

Технические характеристики

Расчет КПД и эффективности

что представляет собой рекуператор MARLEY MEnV180

Отзыв

Рекуператор воздуха своими руками — как сделать для дома или квартиры, в том числе пластинчатый, чертежи и схемы, устройство, виды + видео

Преимущества системы вентиляции с рекуперацией

Типы рекуператоров

Пластинчатый

Чертёж и схема работы

Децентрализованный

Чертёж и принцип работы

Роторного типа

Схема устройства и работы (система воздух-воздух)

Какой выбрать для квартиры или дома

Как сделать пластинчатый рекуператор своими руками?

Видео: изготовление рекуператора в домашних условиях

Часть 1: сборка корпуса

Часть 2: пластины

Часть 3: монтаж

чертежи самодельного рекуператора для частного дома. Как сделать пластинчатый или роторный рекуператор для квартиры?

Инструменты и материалы

Схема изготовления

Как увеличить КПД

Рекомендации

Рекуператор воздуха своими руками для частного дома: как сделать, видео

Способы вентилирования воздуха в помещении

Делаем самостоятельно пластинчатый рекуператор

Собираем пластинчатый рекуператор своими руками

Схема устройства рекуператора, а также используемые материалы

Основные этапы работ

Приточно-вытяжная вентиляция с рекуперацией тепла своими руками

Эффективность рекуперации тепла

Изготовление пластинчатого рекуператора вентиляции своими руками

Советы по изготовлению пластинчатого рекуператора для вентиляции

Изготовление трубчатого рекуператора своими руками

Рекуператор трубчатый своими руками. Схема изготовления

Рекуператор трубчатый своими руками. Схема изготовления

Роторный рекуператор своими руками. Роторный рекуператор: устройство, принцип работы, плюсы и минусы

Вентиляция в компании с рекуперацией

Корпус рекуператора своими руками. Рекуператор: что это такое

Принцип работы

Классификация

Рекуператор чистый воздух. Приточно-вытяжная вентиляция (Рекуператоры)

Принцип работы рекуператоров в бытовой приточно-вытяжной вентиляции

Реверсивный рекуператор

Перекрёстный рекуператор

Устройство бытовых рекуператоров

Пассивный рекуператор. Согласно нормам

Видео роторный Рекуператор Своими Руками Вентиляция Для Дома

— обзор | Темы ScienceDirect

6.4 Рекуператор

Рекуператор тепла URHE-CF Aermec

Рекуперационные и тепловые насосы — применение, преимущества — Boogu

Стенд для испытания рекуператора с линиями подачи воздуха (красные шланги) и …

ORC для высоких температур (105 ° C — 135 ° C)

Объяснение установок кондиционирования воздуха — Инженерное мышление

Так где же мы находим вентиляционные установки?

Итак, для чего нужна приточно-вытяжная установка?

Рекуперация энергии

Добавить комментарий Отменить ответ
