Водомеры с импульсным выходом: плюсы, минусы
Законодательство об энергосбережении ставит перед системой ЖКХ задачу наладить достоверный учет потребляемых энергоресурсов: электричества, тепла, газа и воды. Актуальность приобретают системы точного дистанционного учета водопотребления с возможностью автоматического мониторинга, что исключает влияние человеческого фактора на достоверность показаний.
Они управляются через устройства с выходом в телекоммуникационные сети, к которым можно отнести импульсный выход бытового водомера. Он позволяет подключить счетчик к внешнему ретранслятору данных, передающих информацию в управляющую или ресурсоснабжающую организацию через выбранный канал кабельной или беспроводной связи.
Содержание
- Что такое импульсный счетчик воды и зачем он нужен
- Принцип работы импульсных счетчиков воды
- Алгоритм снятия и передачи показаний с импульсных счетчиков
- Где применимы импульсные водомеры
- Чем отличается импульсный счетчик воды от обычного
- Плюсы импульсных счетчиков
- Минусы импульсных счетчиков
- Использование счетчиков воды с импульсным выходом для АСКУВ
- Прогрессивная разработка для автоматизированного учета
Что такое импульсный счетчик воды и зачем он нужен
Импульсный водомер – распространенное решение для централизованных пунктов учета в жилом секторе. Он служит для точной фиксации объема потребленного ресурса в режиме реального времени.
Типичный импульсный счетчик воды.Крыльчатые счетчики с импульсным выходом разработаны для установки в водомерных узлах многоквартирных и индивидуальных жилых домов, дачных и садоводческих массивов. В сельском хозяйстве и промышленности чаще используются турбинные счетчики с импульсным выходом.
Управляющие компании и РСО видят в импульсных водосчетчиках эффективное решение для обеспечения точности снятия показаний с возможностью их передачи в базу данных автоматизированной системы контроля и учета воды (АСКУВ). Рассмотрим, как работают счетчики горячей и холодной воды с импульсным выходом.
Принцип работы импульсных счетчиков воды
Конструктивно схема счетчика с импульсным выходом не отличается от устройства привычных фланцевых или крыльчатых квартирных водомеров. Механическая часть конструкции осталась прежней. В ее основе лежит стрелочный индикатор расхода воды, где полный оборот равен определенному объему потребления.
Расходомер приводится в действие крыльчаткой, вращающейся под напором воды.
Далее к работе подключается магнитная муфта, которая обрабатывает и передает данные на индикатор. Совершая полный оборот, магнит входит в контакт с датчиком, и результат отображается на циферблате.
Это довольно простая схема со сравнительно низкой ценой. Самая уязвимая часть механизма — герметичный контакт — который быстро ломается.
Алгоритм снятия и передачи показаний с импульсных счетчиков
Главное конструктивное отличие импульсного водомера от обычного мокроходного счетчика состоит в его оснащении маломощным магнитом и герметическим контактом (герконом), который замыкается при воздействии на него магнитным полем. В момент совершения полного оборота счетного механизма геркон подает электрический импульс, который, считывается внешним устройством и подается на сигнальный пульт.
Электронная система импульсного водосчетчика отвечает за подсчет длительности импульса, интервал подачи которого зависит от скорости потока воды. Примечательно, что импульсный водяной счетчик не требует дополнительного источника питания: геркон сам генерирует электромагнитный импульс и вызывает замыкание слаботочной электроники.
Где применимы импульсные водомеры
Анализ данных о том, кто подключает импульсный счетчик, показал, что эти электронные приборы учета пользуются спросом там, где от своевременности и точности переданных показаний зависит не только экономический эффект работы, но затрагиваются имущественные интересы граждан. Своевременные и точные показания импульсных счетчиков выгодны управляющим компаниям (УК) для расчетов с ресурсоснабжающими организациями (РСО). И самим ресурсникам в случае прямых расчетов с жильцами.
Интеллектуальные приборы учета дают возможность экономить, считать потребленные ресурсы и платить только за них
Андрей Чибис, заместитель министра строительства и ЖКХ РФ.
Предприимчивые сотрудники УК, устав от сбора показаний в режиме «посмотрел – записал – передал», находят альтернативные способы проверить показания и наладить автоматизацию учета. Например, в ТСЖ “Радуга” (г. Лермонтов Ставропольского края) показания водомеров фотографируют при помощи веб-камер, затем распознают компьютерной программой и отсылают в РСО. На форумах работников ЖКХ публикуют и другие креативные идеи. Например, предлагают устанавливать на счетчики оптические считыватели скорости вращения гребенки, которые делает из старых компьютерных мышей с оптоприводом – это та самая красная лампочка, которая по факту является видеокамерой с минимальным разрешением.
Чем отличается импульсный счетчик воды от обычного
Принципиально счетчик воды с импульсным входом и обычный водомер ничем не отличаются друг от друга. В основе их работы лежит классическая схема, где счетный механизм приводится в действие крыльчаткой под напором потока воды. Однако импульсный счетчик не только фиксирует объем потока, но и передает показания на внешний накопитель данных.
Нужно автоматизировать расчеты потребления энергоресурсов. Сегодня нет возможности своевременно собрать данные и определить платежи. Выход видится нам в монтаже приборов учета с дистанционной передачей данных. Современные технологии это позволяют.
Михаил Мень, министр строительства и ЖКХ РФ
Плюсы импульсных счетчиков
- Передают информацию о потреблении воды автоматически и дистанционно.
- Подходят для подключения к более сложной системе обработки информации, например, АСКУВ.
Минусы импульсных водосчетчиков
- Геркон со временем выходит из строя, и водомер перестает считать расход воды с требуемой точностью и достоверностью.
- Информация, полученная с водосчетчика может полноценно обрабатываться и передаваться только при дополнительном запуске радио- или цифрового сигнала.
- Требуется антимагнитная защита, так как устройство легко блокируется неодимовым магнитом, и только АСКУВ способна достоверно отследить факт воздействия на прибор внешним магнитным полем для остановки счетного механизма.
- Самостоятельно счетчики с импульсным выходом не имеют обратной связи с потребителем воды, и ему приходится контролировать собственный расход «на глаз».
Использование счетчиков воды с импульсным выходом для АСКУВ
Большинство счетчиков с импульсным выходом, сертифицированных в России, позиционируются как антимагнитные. Производители утверждают, что они полностью защищены от остановки с помощью неодимовых магнитов. Однако на практике оказалось, что воздействие магнитом возможно, и оно приводит к быстрой поломке геркона на импульсных счетчиках горячей и холодной воды.
Таким образом, импульсные счетчики, при всех достоинствах, оказались не самым надежным решением для организации достоверного учета потребления воды.
Прогрессивная разработка для автоматизированного учета
На смену импульсным счетчикам воды приходят комбинированные устройства: счетчик + транслятор. Компания «СТРИЖ» приняла вызов тех, кто предлагает купить «импульсники», продолжать воровать воду у соседей, обманывать управляющую компанию или ТСЖ.
Мы оснащаем узлы учета инновационным счетчиком «СТРИЖ АКВА-1» со встроенным модемом. Этот универсальный прибор учета работает автономно, дистанционно контролирует актуальное состояние водопотребления в реальном времени и, в случае несанкционированного вмешательства в свою работу, шлет сигнал тревоги посредством СМС, сообщением в Telegram и в личный кабинет. Прибор не требует интеграции в АСКУВ, так как является ее аналогом, причем, менее затратным.
Как снизить ОДН и собирать показания счетчиков воды онлайн
УЗНАТЬ ПОДРОБНЕЕ
В продолжение статьи:
ОДН в 2017 году: формулы расчета, нормативы и тарифы начисления оплаты
Большой ОДН на воду: причины и методы снижения
Точку в истории высокого ОДН поставят счетчики воды с удаленной передачей показаний
Нужен ли обратный клапан при установке водосчетчиков: разбираемся в вопросе
Прежде чем задаваться вопросом о том, нужен ли обратный клапан при установке водосчетчиков, следует разобраться в функциях подобных устройств в трубопроводных системах. Основная задача, которую решают обратные клапаны в этом случае, заключается в том, чтобы не допустить движения воды в обратном направлении. Кроме того, установка обратных клапанов защищает элементы систем водоснабжения от последствий такого негативного явления, как гидравлический удар.
Обратные клапаны устанавливаются на трубопроводы с холодной и горячей водой
Назначение обратных клапанов, устанавливаемых на счетчиках расхода воды
Конструкция преимущественного большинства моделей водосчетчиков предполагает свободное вращение крыльчатки в обоих направлениях. Для водосчетчиков подобной конструкции установка обратных клапанов является наиболее актуальной.
Многие пользователи, установившие на свою систему водоснабжения счетчик воды, крыльчатка которого может вращаться в двух направлениях, не стремятся устанавливать обратный клапан из-за того, что рассчитывают сматывать показания прибора учета. Между тем, чтобы выполнить такое сматывание и тем самым сэкономить на оплате коммунальных услуг, необходимо осуществить следующие действия:
- перекрыть воду, поступающую от основной трубы водоснабжения к смесителю;
- слить из трубопровода остатки воды;
- к смесителю подключить шланг пылесоса, который не отсасывает воздух, а подает его.
При выполнении подобных манипуляций можно столкнуться с тем, что сильный напор воздуха, поступающего из пылесоса, просто сломает крыльчатку водосчетчика, что потребует замены прибора на новый. Кроме того, для этой процедуры необходимо использовать старый советский пылесос, так как современные модели подобных устройств не рассчитаны на возможность подключения их шланга к нагнетающему каналу.
Схема монтажа обратного клапана
Для того чтобы понять, нужен ли обратный клапан при установке водосчетчика, достаточно вспомнить из школьного курса физики, как работают сообщающиеся сосуды. При одновременном включении нескольких кранов в многоквартирных домах перепады давления в системе водоснабжения неизбежны. Чтобы не столкнуться с этим явлением, достаточно установить обратный клапан для счетчика воды, который нивелирует подобные перепады давления. Кроме того, в тех водопроводных системах, в которых не установлены обратные клапаны на счетчики, вода из той части трубопровода, давление в которой выше, будет более интенсивно поступать в ту часть системы, где давление напора меньше.
Установка счетчика с обратным клапаном также позволяет увеличить срок службы прибора учета, к правилам эксплуатации которого предъявляются определенные требования.
Так, внутренняя полость водосчетчика должна быть постоянно заполнена водой соответствующего качества. Обеспечить это важное требование, которое позволяет приборам учета длительное время не выходить из строя, как раз и позволяют обратные клапаны, а также сетчатые фильтры.
С помощью установки обратных клапанов на трубопроводы, оснащенные водосчетчиками, также можно предотвратить последствия такого негативного явления, как гидравлический удар.
Клапаны, надежно перекрывающие водный поток при его перемещении в обратном направлении, не дают перепадам давления, возникающим в трубопроводной системе при возникновении гидравлического удара, негативно воздействовать на элементы конструкции водосчетчиков.
Сборка узла с водосчетчиком, фильтром и обратным клапаном
Конструкция обратных клапанов, используемых в комплекте с приборами учета воды
Для установки в водопроводных системах могут использоваться отдельные обратные клапаны или применяться счетчики воды с обратным клапаном, который изначально встроен в сгон прибора учета. Конструкция обратного клапана, основной функцией которого является недопущение движения потока жидкости в обратном направлении, включает в себя корпус и запорный элемент. В качестве запорного элемента выступает подпружиненный золотник, перемещающийся по штоку-оси. В тот момент, когда давление воды, поступающей в клапан, достигает требуемого давления, пружина отжимается, золотник открывает проходное отверстие, давая возможность жидкости свободно протекать через устройство. Как только давление потока жидкости падает или он начинает двигаться не в том направлении, пружина возвращает золотник на посадочное место, запирая клапан.
Устройство резьбового обратного клапана для воды
Более практичными в плане технического обслуживания являются отдельно устанавливаемые обратные клапаны, которые при выходе из строя их запорного элемента достаточно легко отремонтировать. В случаях, когда ломаются обратные клапаны, изначально встроенные в водосчетчик, менять приходится весь прибор учета.
Если нет места для установки отдельного клапана, можно использовать клапан-вставку, размещаемую в штуцере счетчика
Выполняя установку обратного клапана на водосчетчик, необходимо обратить внимание на несколько моментов:
- Направление движения воды в трубопроводе должно совпадать с направлением открытия такого устройства.
- Все резьбовые соединения, при помощи которых осуществляется установка обратного клапана, должны выполняться с использованием ФУМ-ленты, что обеспечит таким соединениям требуемую герметичность.
Можем ли мы сами установить приборы учета воды? — Счетчики горячей и холодной воды — Вода — Вопрос-ответ
Здравствуйте! Установка прибора учета воды – деятельность, которая не требует специального разрешения или лицензирования. Выполнять эту работу может любое юридическое или физическое лицо. Вот здесь, например, есть разъяснения на этот счет со ссылками на законодательство.
Но есть несколько осложняющих дело моментов.
Во-первых, согласно п. 8 «Правил организации коммерческого учета воды, сточных вод» (ссылка на документ), водоканал имеет право требовать установки счетчика согласно выданным им техническим условиям. В них прописывается место установки счетчика и его тип. ТУ выдаются в течение 10 дней после обращения потребления.вторых, в «Правилах предоставления коммунальных услуг» говорится, что счетчики после их установки должны быть официально «введены в эксплуатацию» (говоря проще, опломбированы). Так вот, в. 81 «Правил» приводится перечень документов, которые потребитель должен предоставить в заявке на ввод в эксплуатацию. В их числе:
- тип и заводской номер установленного прибора учета, место его установки;
- сведения об организации, осуществившей монтаж прибора учета;
Ссылка на документ
На практике это означает, что водоканалы и управляющие компании (в случае с многоквартирными домами) требуют, чтобы у потребителя на руках были копия свидетельства о регистрации организации-установщика, акт выполненных работ по установке и схема подключения счетчика.
Резюме такое: если потребитель – физическое лицо поставил счетчик самостоятельно, не уведомляя заранее водоканал и не получив от него ТУ, то поставщик воды (сразу по нескольким вполне законным основаниям) может отказаться такой счетчик пломбировать.
Но если счетчик поставили в первый раз (т.е. старый прибор учета не снимался и его пломбы не нарушались), то ни о каких штрафах речи идти не может. Просто расчет за воду будет осуществляться, как и прежде, по нормативу.
Приборы учета воды
Уважаемые потребители!
Филиал ГУП СК «Ставрополькрайводоканал» — Предгорный «Межрайводоканал» ПТП Кисловодское информирует абонентов, которые до настоящего времени не установили индивидуальные приборы учета, а также собственников помещений в многоквартирных домах, не установивших общедомовые приборы учета, согласно Правилам установления и определения нормативов потребления коммунальных услуг, утвержденных Постановлением Правительства Российской Федерации от 23. 05.2006г.№306 с 1 января 2015г. норматив водоснабжения в жилых помещениях и норматив потребления по холодному водоснабжению на общедомовые нужды будет определяться с учетом повышающего коэффициента, который составляет:
Для приема к эксплуатации индивидуальных и общедомовых приборов учета, вы можете обратиться в ПТП Кисловодское. Установка приборов учета приведет к упорядочению расчетов за потребленную воду, а также будет способствовать рациональному ее использованию.
Обращаем Ваше внимание, что в соответствии с Правилами предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домов, утверждёнными Постановлением Правительства РФ от 06.05.2011г. № 354 (далее – Правила), потребитель коммунальных услуг при наличии индивидуального прибора учёта вправе ежемесячно снимать его показания и передавать полученные показания исполнителю коммунальных услуг.
В случае не представления потребителем показаний индивидуальных приборов учёта, плата за коммунальные услуги по водоснабжению и водоотведению, предоставленные в жилом помещении, определяется согласно п. 59 Правил, исходя из рассчитанного среднемесячного объёма потребления.
Обращаем Ваше внимание, что расчёт платы, исходя из рассчитанного среднемесячного объёма потребления, производится не более шести месяцев подряд. По истечении указанного периода расчёт платы производится исходя из утверждённых нормативов потребления.
На основании вышеизложенного просим Вас своевременно предоставлять показания приборов учёта, которые можно передавать одним из следующих способов:
по телефону: 2-59-23;
через личный кабинет абонента на сайте: http://skvk.ru/filial/kislovodskiy/ на нашем сайте: http://skvk.ru/filial/kislovodskiy/, в разделе «Электронная приемная»ВВОД ВОДОМЕРА В ЭКСПЛУАТАЦИЮ
При первичной установке водомера необходимо:
1) Предоставить проектно-сметную документацию в ПТО ПТП Кисловодское на сети ВиК(для частного сектора)
2) Приобрести водомер с диаметром условного прохода 15 мм, входящий в гос. реестр средств измерений.
3) Установить водомер согласно схемы установки
4) Предоставить в абонентский отдел по населению ПТП Кисловодское:
паспорт водомера
домовую книгу
паспортные данные (гражданский паспорт)
5) В абонентском отделе заполнить заявление на приемку водомера
6) В назначенный день предоставить сотруднику ПТП Кисловодское доступ к водомеру для его приемки

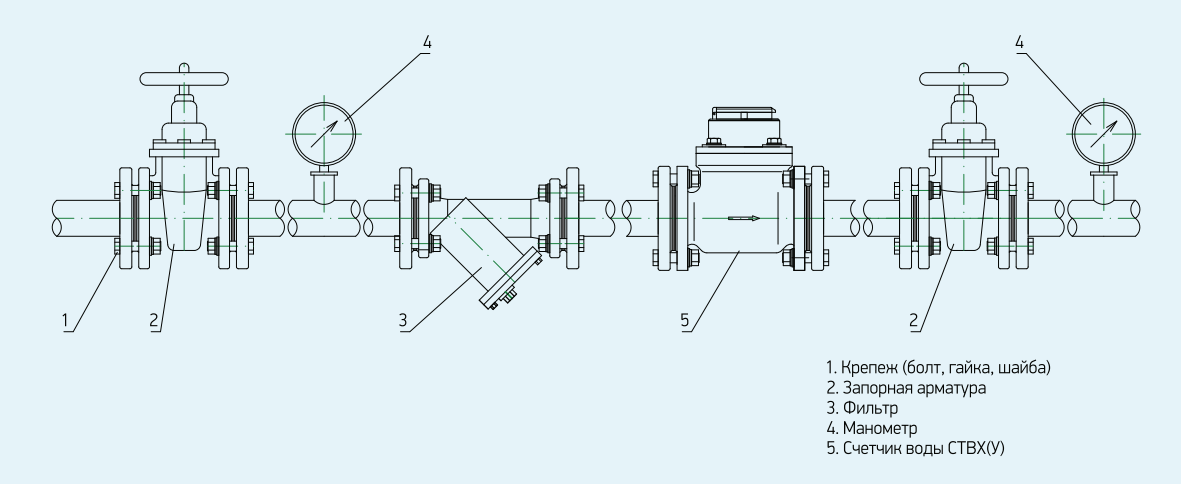

7) Схема подключения прибора учета воды:
Что делать жителям, чтобы снизить расходы на ОДН?
В первую очередь – не забывать ежемесячно передавать фактические показания индивидуальных приборов учета или производить оплату с 25 по 30 число, чтобы обеспечить равномерные начисления как по индивидуальному прибору учета, так и в части общедомовых расходов. В случае неисправности счетчика своевременно сообщать об этом и производить его замену. Ну и, конечно же, не стоит применять различные ухищрения, чтобы уменьшить показания приборов учета. Помните, что все, что вы таким образом «сэкономите» в квартире, все равно отразится в Вашей квитанции, только в графе «общедомовые нужды».
Как перекрыть воду в арматуре или в вашем доме
Если вам нужно поработать с краном или арматурой или перекрыть воду во всем доме, эта статья покажет вам, как. Включает, как отключить подачу воды к отдельным приборам, таким как раковина, душ или ванна, или ко всему дому.
При протечке в системе водоснабжения дома или необходимости ремонта одного из сантехнических устройств необходимо перекрыть подачу воды. Лучше всего делать это на клапане, ближайшем к проблеме.Таким образом, в остальной части дома будет функционировать водопровод.
Как перекрыть подачу воды к сантехнике
В большинстве домов, построенных с 1950-х годов, водозаборники и приборы имеют запорный клапан, который позволяет перекрывать подачу воды в арматуру, не перекрывая подачу воды в дом. весь дом.
Если вам нужно работать с краном, душем или ванной, которые не обслуживаются запорным клапаном, вам может потребоваться перекрыть подачу воды во всем доме, чтобы работать с ней.
Как перекрыть подачу воды в кран для раковины
- Поищите два хромированных или пластиковых запорных клапана под раковиной, обычно в задней части шкафа. Они подключены к трубкам подачи воды, которые обслуживают кран: одна для холодной, а другая для горячей. Холод обычно справа.
- Чтобы закрыть смеситель с одной ручкой, необходимо отключить оба. Поверните вентили по часовой стрелке, чтобы выключить их.
Как отключить воду в унитаз
Запорный клапан туалета © Дон Вандерворт, HomeTips- У туалета есть только один клапан холодной воды, называемый «запорным клапаном».
- Найдите «запорный клапан» и закройте его, повернув ручку по часовой стрелке, точно так же, как стандартные клапаны на кране, описанные выше.
- Если клапан слишком сложно повернуть вручную, попробуйте надеть рабочую перчатку или возьмитесь за ручку плоскогубцами.
Найдите плоскогубцы на Amazon.
Примечание. У новых типов запорных клапанов есть небольшой рычаг, который можно повернуть на четверть оборота по часовой стрелке, чтобы перекрыть воду.
Как отключить подачу холодной воды к водонагревателю
Чтобы отключить водонагреватель, закройте кран холодной воды над водонагревателем. Это может быть рычаг или обычный клапан с круглой ручкой. Если это рычаг, потяните его на 90 градусов из открытого положения. Если это круглый клапан, поверните его по часовой стрелке, пока он не закроется.
Клапан подачи воды в водонагреватель перекрывает подачу холодной воды в водонагреватель. © HomeTips.comРычажный клапан управляет подачей на этот водонагреватель. Обратите внимание на красный главный клапан подачи на заднем плане. © Дон Вандерворт, HomeTips
Как отключить воду в стиральной машине
Чтобы перекрыть подачу воды в стиральную машину:
- Найдите клапан. Многие стиральные машины обслуживаются двумя клапанами, которые выглядят как клапаны наружного шланга — один для горячего, а другой — для холодного.Горячий обычно слева. Они работают так же, как наружные клапаны.
- Закройте оба клапана за машиной по часовой стрелке.
- У некоторых стиральных машин есть простые рычажные запорные клапаны для стиральных машин, подобные показанному здесь. Просто потяните рычаг вниз, как показано, чтобы перекрыть подачу горячей и холодной воды.
Как отключить воду во всем доме
Если вы не найдете запорный клапан рядом с приспособлением, вы можете закрыть клапан, который контролирует поток воды во всем доме, обычно расположенный рядом с местом, где находится входит труба холодной воды (клапан будет снаружи в теплом климате, внутри — в холодном климате).Запорный клапан подачи воды в доме обычно расположен снаружи (или, в климатических условиях, когда замерзание является проблемой, — внутри) внешней стены. Убедитесь, что запорный кран подачи воды в доме полностью открыт. © Дон Вандерворт, HomeTips
В некоторых случаях клапан расположен на трубе прямо перед водонагревателем и может иметь красную ручку. Чтобы выключить его, поверните ручку по часовой стрелке.
Как перекрыть подачу воды на все имущество
Чтобы перекрыть подачу воды в ваш дом и остальную часть вашего имущества (включая наружные спринклерные системы, краны для шлангов и т. Д.), Ищите главный клапан прямо в доме сторона вашего водомера.Обычно это происходит на улице, часто в бетонном ящике чуть ниже уровня земли. Главный запорный клапан воды обычно располагается возле водомера. Это должно перекрыть доступ воды ко всей вашей собственности. © Дон Вандерворт, HomeTips
Найдя ручку клапана, поверните ее по часовой стрелке до упора. Если он застыл на месте, нанесите несколько капель смазочного масла на шток клапана и наденьте рабочую перчатку, чтобы повернуть ручку, или, при необходимости, поверните ее с помощью трубного ключа.
Этот клапан всегда должен быть полностью открыт или полностью закрыт — никогда не используйте полуоткрытый, чтобы контролировать количество потока в птичник. Он не предназначен для того, чтобы оставлять его частично открытым.
Рекомендуемый ресурс: Получите местного специалиста по сантехнике
СЛЕДУЮЩИЙ СМ. для ремонта протекающего клапана смесителя для душа
• Как решить проблемы с давлением воды
Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263
О Доне Вандерворте
Дон Вандерворт разработал его опыт более 30 лет, он работал редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах.Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о диаграммах Дона Вандервортадля определения размеров водопроводных труб и счетчиков
Арматура для водоснабжения (WSFU) и минимальный размер патрубка для патрубка
Важные примечания: Приборы, приспособления и приспособления, не указанные в приведенной ниже таблице, разрешается подбирать по размеру относительно приспособлений, имеющих аналогичный расход и частоту использования.Указанные значения арматуры отражают их нагрузку на систему холодного водоснабжения здания. Раздельное значение единицы арматуры для холодной и горячей воды для арматуры, имеющей соединения как для горячей, так и для холодной воды, должно быть разрешено принимать как три четверти от указанной общей стоимости арматуры.
Для арматуры или соединений подачи, которые могут потребовать непрерывного потока, определите требуемый поток в галлонах в минуту (галлонов в минуту или л / с) и добавьте его отдельно к потребности в галлонах в минуту (л / с) для системы распределения или ее частей.
Минимальный размер патрубка крепления относится к размеру холодного патрубка или как горячего, так и холодного патрубка. Указанные минимальные размеры подводящего патрубка для отдельных приспособлений являются номинальным диаметром трубы (ID).
Приборы, приспособления или приспособления | Минимальный размер патрубка крепления приспособления (дюймы) | Частный | Общественный |
---|---|---|---|
Ванна или комбинированная ванна / душ | 1/2 | 4.0 | 4,0 |
Клапан заполнения ванны 3/4 « | 3/4 | 10,0 | 10,0 |
Биде | 1/2 | 1,0 | – |
Стиральная машина | 1/2 | 4,0 | 4,0 |
Стоматологическая установка, плевательница | 1/2 | – | 1,0 |
Посудомоечная машина бытовая | 1/2 | 1,5 | 1. 5 |
Питьевой фонтанчик или кулер для воды | 1/2 | 0,5 | 0,5 |
Нагрудник для шланга | 1/2 | 2,5 | 2,5 |
Нагрудник для шланга, каждый дополнительный | 1/2 | 1,0 | 1,0 |
Туалет | 1/2 | 1,0 | 1,0 |
Дождеватель газона, каждая головка | – | 1,0 | 1.0 |
Передвижной дом, каждый (минимум) | – | 12,0 | – |
Раковина барная | 1/2 | 1,0 | 2,0 |
Clinic Faucet SInk | 1/2 | – | 3,0 |
Раковина клапана Flushometer Clinic (со смесителем или без) | 1 | – | 8,0 |
Кухонная мойка бытовая (с посудомоечной машиной или без) | 1/2 | 1. 5 | 1,5 |
Раковина для стирки | 1/2 | 1,5 | 1,5 |
Раковина для обслуживания или раковина для швабры | 1/2 | 1,5 | 1,5 |
Раковина для мытья посуды (каждый набор смесителей) | 1/2 | – | 2,0 |
Душ на голову | 1/2 | 2,0 | 2,0 |
Писсуар, сливной бак | 1/2 | 2.0 | 2,0 |
Фонтан для мытья посуды (круглая струя) | 3/4 | – | 4,0 |
Водяной шкаф, гравитационный бак 1,6 GPF | 1/2 | 2,5 | 2,5 |
Водяной шкаф, бак для промывателя 1,6 GPF | 1/2 | 2,5 | 2,5 |
Водяной шкаф, больше чем 1,6 ГПФ гравитационный бак | 1/2 | 3,0 | 5,5 |
Уменьшенная нагрузка на приспособление для дополнительных шланговых заглушек должна использоваться при определении общей потребности здания, а также для определения размеров труб, когда более одного шлангового заглушки обеспечивается сегментом водораспределительной трубы. Размер ответвления к каждому нагруднику шланга должен быть рассчитан на 2,5 единицы крепежа.
Таблица приспособлений для определения размеров водопроводных труб и счетчиков
Meter & Street Service (дюймы) | Строительные материалы и ответвления (дюймы) | Максимально допустимая длина (футы) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
40 | 60 | 80 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | ||
Диапазон давления — от 30 до 45 фунтов на кв. Дюйм (доступное статическое давление после потери напора) | ||||||||||||||||
3/4 | 1/2 | 6 | 5 | 4 | 3 | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 |
3/4 | 3/4 | 16 | 16 | 14 | 12 | 9 | 6 | 5 | 5 | 4 | 4 | 3 | 2 | 2 | 2 | 1 |
3/4 | 1 | 29 | 25 | 23 | 21 | 17 | 15 | 13 | 12 | 10 | 8 | 6 | 6 | 6 | 6 | 6 |
1 | 1 | 36 | 31 | 27 | 25 | 20 | 17 | 15 | 13 | 12 | 10 | 8 | 6 | 6 | 6 | 6 |
3/4 | 1-1 / 4 | 36 | 33 | 31 | 28 | 24 | 23 | 21 | 19 | 17 | 16 | 13 | 12 | 12 | 11 | 11 |
1 | 1-1 / 4 | 54 | 47 | 42 | 38 | 32 | 28 | 25 | 23 | 19 | 17 | 14 | 12 | 12 | 11 | 11 |
1-1 / 2 | 1-1 / 4 | 78 | 68 | 57 | 48 | 38 | 32 | 28 | 25 | 21 | 18 | 15 | 12 | 12 | 11 | 11 |
1 | 1-1 / 2 | 85 | 84 | 79 | 65 | 56 | 48 | 43 | 38 | 32 | 28 | 26 | 22 | 21 | 20 | 20 |
1-1 / 2 | 1-1 / 2 | 150 | 124 | 105 | 91 | 70 | 57 | 49 | 45 | 36 | 31 | 26 | 23 | 21 | 20 | 20 |
2 | 1-1 / 2 | 151 | 129 | 129 | 110 | 80 | 64 | 53 | 46 | 38 | 32 | 27 | 23 | 21 | 20 | 20 |
1 | 2 | 85 | 85 | 85 | 85 | 85 | 85 | 82 | 80 | 66 | 61 | 57 | 52 | 49 | 46 | 43 |
1-1 / 2 | 2 | 220 | 205 | 190 | 176 | 155 | 138 | 127 | 120 | 104 | 85 | 70 | 61 | 57 | 54 | 51 |
2 | 2 | 370 | 327 | 292 | 265 | 217 | 185 | 164 | 147 | 124 | 96 | 70 | 61 | 57 | 54 | 51 |
2 | 2-1 / 2 | 445 | 418 | 390 | 370 | 330 | 300 | 280 | 265 | 240 | 220 | 198 | 175 | 158 | 143 | 133 |
Диапазон давления — от 46 до 60 фунтов на кв. Дюйм (доступное статическое давление после потери напора) | ||||||||||||||||
3/4 | 1/2 | 7 | 7 | 6 | 5 | 4 | 3 | 2 | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 |
3/4 | 3/4 | 20 | 20 | 19 | 17 | 14 | 11 | 9 | 8 | 6 | 5 | 4 | 4 | 3 | 3 | 3 |
3/4 | 1 | 39 | 39 | 36 | 33 | 28 | 23 | 21 | 19 | 17 | 14 | 12 | 10 | 9 | 8 | 8 |
1 | 1 | 39 | 39 | 39 | 36 | 30 | 25 | 23 | 20 | 18 | 15 | 12 | 10 | 9 | 8 | 8 |
3/4 | 1-1 / 4 | 39 | 39 | 39 | 39 | 39 | 39 | 34 | 32 | 27 | 25 | 22 | 19 | 19 | 17 | 16 |
1 | 1-1 / 4 | 78 | 78 | 76 | 67 | 52 | 44 | 39 | 36 | 30 | 27 | 24 | 20 | 19 | 17 | 16 |
1-1 / 2 | 1-1 / 4 | 78 | 78 | 78 | 78 | 66 | 52 | 44 | 39 | 33 | 29 | 24 | 20 | 19 | 17 | 16 |
1 | 1-1 / 2 | 85 | 85 | 85 | 85 | 85 | 85 | 80 | 67 | 55 | 49 | 41 | 37 | 34 | 32 | 30 |
1-1 / 2 | 1-1 / 2 | 151 | 151 | 151 | 151 | 128 | 105 | 90 | 78 | 62 | 52 | 42 | 38 | 35 | 32 | 30 |
2 | 1-1 / 2 | 151 | 151 | 151 | 151 | 150 | 117 | 98 | 84 | 67 | 55 | 42 | 38 | 35 | 32 | 30 |
1 | 2 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 83 | 80 |
1-1 / 2 | 2 | 370 | 370 | 340 | 318 | 272 | 240 | 220 | 198 | 170 | 150 | 135 | 123 | 110 | 102 | 94 |
2 | 2 | 370 | 370 | 370 | 370 | 368 | 318 | 280 | 250 | 205 | 165 | 142 | 123 | 110 | 102 | 94 |
2 | 2-1 / 2 | 654 | 640 | 610 | 580 | 535 | 500 | 470 | 440 | 400 | 365 | 335 | 315 | 285 | 267 | 250 |
Диапазон давления — более 60 фунтов на кв. Дюйм (доступное статическое давление после потери напора) | ||||||||||||||||
3/4 | 1/2 | 7 | 7 | 7 | 6 | 5 | 4 | 3 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | 0 |
3/4 | 3/4 | 20 | 20 | 20 | 20 | 17 | 13 | 11 | 10 | 8 | 7 | 6 | 6 | 5 | 4 | 4 |
3/4 | 1 | 39 | 39 | 39 | 39 | 35 | 30 | 27 | 24 | 21 | 17 | 14 | 13 | 12 | 12 | 11 |
1 | 1 | 39 | 39 | 39 | 39 | 38 | 32 | 29 | 26 | 22 | 18 | 14 | 13 | 12 | 12 | 11 |
3/4 | 1-1 / 4 | 39 | 39 | 39 | 39 | 39 | 39 | 39 | 39 | 34 | 28 | 26 | 25 | 23 | 22 | 21 |
1 | 1-1 / 4 | 78 | 78 | 78 | 78 | 74 | 62 | 53 | 47 | 39 | 31 | 26 | 25 | 23 | 22 | 21 |
1-1 / 2 | 1-1 / 4 | 78 | 78 | 78 | 78 | 78 | 74 | 65 | 54 | 43 | 34 | 26 | 25 | 23 | 22 | 21 |
1 | 1-1 / 2 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 81 | 64 | 51 | 48 | 46 | 43 | 40 |
1-1 / 2 | 1-1 / 2 | 151 | 151 | 151 | 151 | 151 | 151 | 130 | 113 | 88 | 73 | 51 | 51 | 46 | 43 | 40 |
2 | 1-1 / 2 | 151 | 151 | 151 | 151 | 151 | 151 | 142 | 122 | 98 | 82 | 64 | 51 | 46 | 43 | 40 |
1 | 2 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 | 85 |
1-1 / 2 | 2 | 370 | 370 | 370 | 370 | 360 | 335 | 305 | 282 | 244 | 212 | 187 | 172 | 153 | 141 | 129 |
2 | 2 | 370 | 370 | 370 | 370 | 370 | 370 | 370 | 340 | 288 | 245 | 204 | 172 | 153 | 141 | 129 |
2 | 2-1 / 2 | 654 | 654 | 654 | 654 | 654 | 650 | 610 | 570 | 510 | 460 | 430 | 404 | 380 | 356 | 329 |
Строительный материал, номинальный размер не менее 3/4 дюйма (20 мм)
Приведенные здесь диаграммы взяты из Единого сантехнического кодекса 2012 года. Обратите внимание, что ни PlumbingSupply.com®, ни IAPMO не несут ответственности за какие-либо обязательства, возникшие в результате использования вами представленной информации. Мы настоятельно рекомендуем вам обратиться за помощью и / или советом к лицензированному сантехнику для любого сантехнического проекта.
вернуться наверх ↑
