Схема подключения переключателя с двух мест: Cхема подключения двухклавишного проходного выключателя (переключателя)

Содержание

схема подключения устройства из разных мест

Для повышения комфортности и удобства при эксплуатации осветительных приборов применяется проходной выключатель: схема подключения наглядно отображает принцип работы коммутирующего устройства. С его помощью можно осуществлять управление освещением помещения из любой его точки. Об особенностях конструкции и правилах монтажа изделия подробно написано в данной статье.

Проходные выключатели используются для организации управления светильниками из нескольких мест

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.

В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Как подключить розетку собственными руками. Описание подготовительных мероприятий и технологии монтажа. Правила обращения с электросетью

Если управление освещением планируется из большего количества мест, в общую схему вводятся дополнительные перекрестные переключатели, которые присоединяются по вышеизложенному принципу.

К каждому проходному переключателю подводится трехжильный кабель, а к перекрестному – четырехжильный. Все провода, используемые при подключении, должны быть одинакового сечения. Переключатели, которые могут работать при нормальном токе в 6,10 и 16А, должны обладать одним и тем же номинальным значением. Наглядно схему подключения проходных выключателей из 3 мест можно увидеть на специализированных сайтах в интернете.

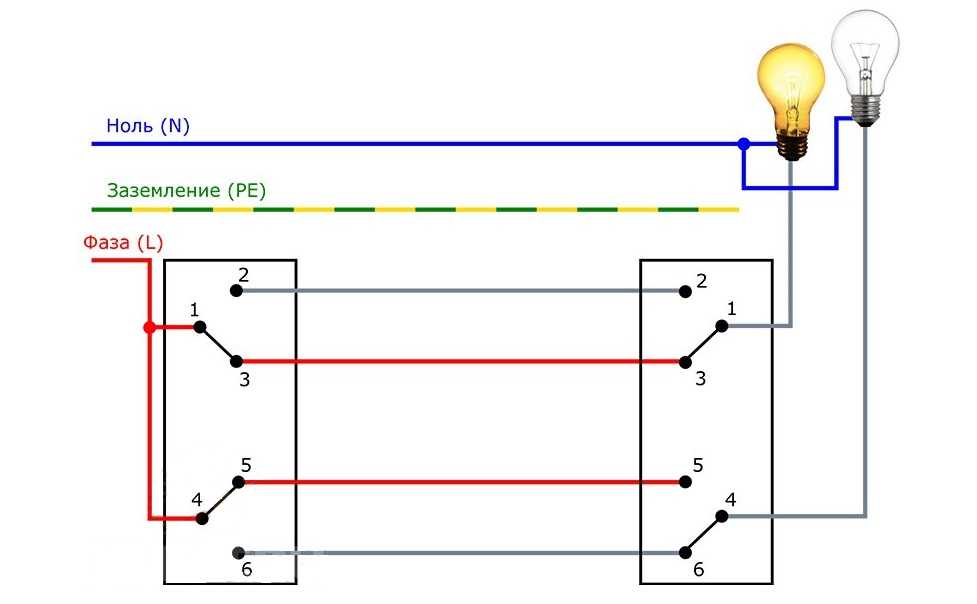

Схема подключения двухклавишного проходного выключателя

При помощи проходных выключателей можно управлять не только одним светильником, но и группой из нескольких осветительных приборов. Для этого следует выполнить подключение проходных двухклавишных выключателей. Каждый из них имеет по шесть контактов. Общие провода определяются по тому же принципу, что и для обычных устройств, но прозвонить необходимо большее количество проводов.

Отличие схемы подключения двойного проходного выключателя состоит в том, что здесь используется больше проводов. Фаза подается на оба входа первого переключателя. С двух входов второго выключателя должны выходить провода на две лампы. В случае организации управления освещением из трех и более точек для каждой из них следует установить по два перекрестных выключателя, поскольку они выпускаются только одноклавишные.

В этом случае, согласно принципу подключения двойных проходных выключателей с перекрестными переключателями, первая пара контактов должна заводиться на один перекрестник, а вторая – на другой. При необходимости устройства соединяются между собой. Выход обоих перекрестных переключателей должен быть соединен с последним двухклавишным переходным устройством.

Известные производители проходных переключателей

Компания Легранд занимает лидирующую позицию на рынке электротоваров. Востребованность проходных выключателей Legrand обусловлена высоким качеством исполнения изделий, простотой монтажа, удобствами в дальнейшей эксплуатации, стильным дизайном и гибкой ценовой политикой. Единственным недостатком является необходимость в подгонке установочного места. Если оно не будет совпадать с изделием, могут возникнуть трудности при его монтаже, который выполняется согласно схеме подключения проходного выключателя Легранд.

Дочерним предприятием Легранд является китайская компания Lezard. Однако от родного бренда у изделий остался лишь стильный дизайн. Качество сборки намного ниже, что обусловлено низкой стоимостью продукции.

Одним из ведущих отечественных производителей электротоваров считается компания Wessen, которая является частью фирмы Schneider Electric. Все изделия изготавливаются по новейшим технологиям на современном зарубежном оборудовании и соответствуют европейским стандартам качества.

Модели обладают универсальным стильным дизайном, позволяющим вписать каждый элемент в любой интерьер помещения. Отличительной чертой выключателей Wessen является возможность замены декоративной рамки без демонтажа устройства.

Еще одним не менее известным производителем является турецкая компания Viko. Изделия характеризуются высоким качеством исполнения, надежностью и долговечностью, соответствуют требованиям электробезопасности и европейским стандартам качества. При изготовлении корпуса устройства применяется пожаробезопасный прочный пластик, который рассчитан на большое количество циклов работы.

Турецкий бренд Makel предлагает качественную, надежную, безопасную и стильную продукцию. Благодаря возможности подключения шлейфа без надобности задействования распределительной коробки, монтаж выключателей становится более простым, а дальнейшая эксплуатация – комфортной и безопасной.

Популярный модельный ряд проходных переключателей

Проходные выключатели Легранд из серии Velena отличаются стильным дизайном и многообразием цветовых вариаций. Здесь представлены одно и двухклавишные изделия, которые имеют пыле- и влагозащитный слой. Купить выключатель можно от 300 р.

В серию Celiane вошли изделия, у которых круговые клавиши вписаны в квадрат. Они могут быть бесконтактными с рычажками или бесшумными. Стоимость переключателей начинается от 700 р. Модельный ряд Exclusive Celiane представлен ограниченным количеством выключателей, выполненных вручную из мрамора, бамбука, фарфора, золота, мирта и других материалов. Рамки выполняются исключительно на заказ. Цена за изделие начинается от 5,9 тыс. р.

Самыми популярными сериями выключателей от компании Lezard являются Demet, Mira и Deriy. Здесь представлены изделия, выполненные из негорючего поликарбоната, что соответствует требованиям электробезопасности. Токопроводящие элементы изготовлены из фосфорной бронзы, что характеризуется высокой проводимостью и низким подогревом. Купить проходной одноклавишный выключатель можно от 125 р.

В серии W 59 Frame от Wessen используется модульный принцип, позволяющий установить от 1 до 4 устройств в одну рамку горизонтально или вертикально. Цена изделия составляет 140 р. Отличаются простым дизайном, но высоким качеством исполнения одинарные и двойные проходные выключатели из серии Asfora, купить которые можно за 450 р.

Среди популярных серий компании Makel можно выделить Defne и Makel Mimoza. Корпус устройств выполняется из высококачественного пластика, оснащенный внутренним надежным механизмом. Стоимость изделий начинается от 150 р.

Принцип работы и установка коммутирующих устройств не представляют существенных сложностей. Необходимо предварительно изучить схему подключения и следовать рекомендациям правил электробезопасности, что даст возможность осуществить надежный и безопасный монтаж устройств, тем самым обеспечит удобное и комфортное управление осветительными приборами в доме.

Как подключить проходной выключатель: видео схемы подключения

Схема подключения проходного выключателя

В данной статье  представлена правильная схема подключения проходного выключателя. При определенных обстоятельствах преимущества использования проходных выключателей неоспоримы. Это и лестничные марши, и проходные большие помещения (склады, прихожие и т. п.) Принцип их использования очень прост. Один переключатель устанавливают в начале пути, он используется для включения освещения, а второй в конце, в том месте, где уже можно отключить освящение и наоборот. Кроме того, что это удобно, такая схема подключения проходного выключателя  ещё и  позволяет экономить электроэнергию.

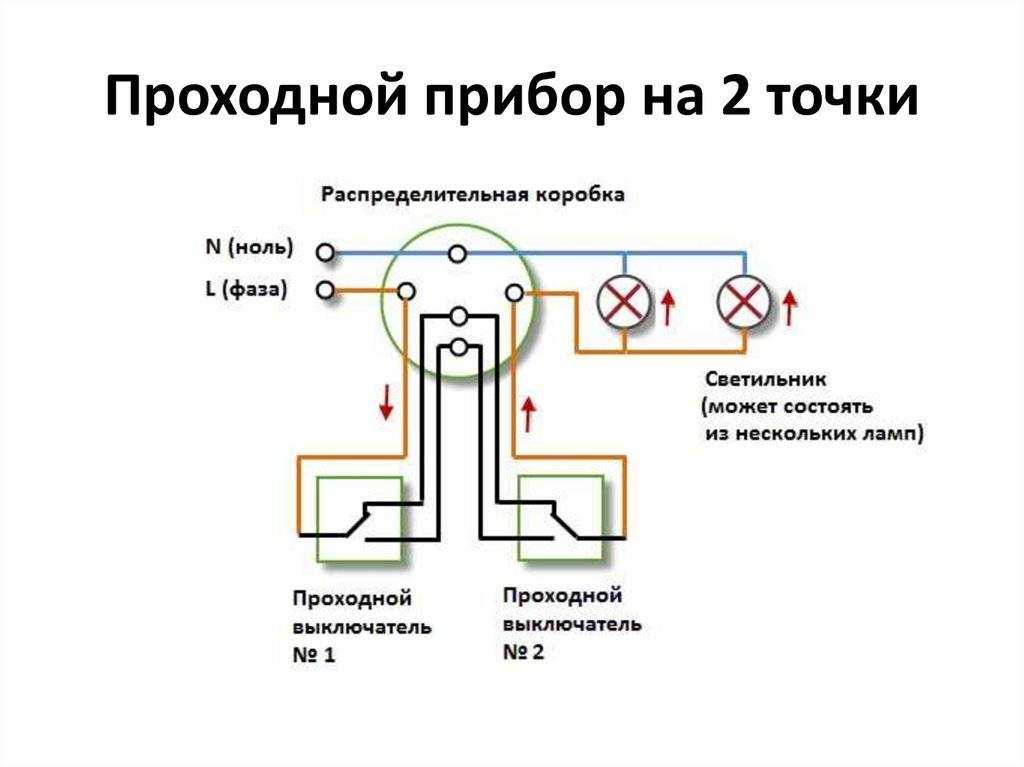

Рассмотрим схему подключения проходного выключателя, которая состоит  из двух выключателей. Для неё понадобится  два переключателя ( «проходные»), имеющих  два положения переключения и по  три контакта. Режим переключения должен иметь «перекидной характер», то  есть — один контакт должен быть  общим для двух других. То есть, в одном положении он замыкается с одним, а в другом положении с другим. Таким образом,  общая замкнутость всех этих трёх контактов полностью исключается.


Обе схемы подключения проходного выключателя состоят из самих проходных выключателей, соединительной коробки, осветительного прибора и соединительных проводов. На первой схеме, которая находится слева, изображена схема проходного выключателя управляющимся  из двух разных мест.



Вы видите, что  один провод (в данном случае нулевой) от источника электропитания идёт в соединительную коробку, а уже с неё на лампу. Второй (фазный провод), после распределительной  коробки присоединяется к общему контакту одного из переключателей. Затем 2 переключаемых контакта одного выключателя (через коробку) соединяются с двумя переключаемыми контактами второго выключателя. И уже с общего контакта второго переключателя  фаза уходит на второй контакт осветительного прибора.


Что касается схемы подключения проходного выключателя с возможностью  управления из 3 мест, то она практически не  отличается от предыдущей, за исключением того, что добавляется ещё один проходной выключатель, немного отличающийся от предыдущих. Из схемы видно,  что это выключатель спаренный. Он имеет четыре  контакта (два входа и два выхода). То есть, при нажатии одной клавиши, сразу же происходит  перекидывание 2-х электрически независимых друг от друга контактов.


Обратите внимание на то, что количество мест управления светом не ограничивается на этом, а может достигать до шести и более. Достигается это аналогичным способом, то есть, первый и последний проходной переключатель используется одинарный (3 контакта), а между ними устанавливают двойные спаренные (4 контакта).
