Схема подключения ибп к газовому котлу: Подключение ИБП к газовому котлу

1. Что такое ИБП и зачем он нужен?
2. Основные типы источников бесперебойного питания
3. Как правильно выбрать и подключить ИБП
4. Рейтинг популярных моделей и отзывы владельцев

Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.

В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.

Что такое ИБП и зачем он нужен?

Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи.

Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.

Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:

1. Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
2. В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
3. Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
4. Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.

Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:

• Инвертор

  Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.

• Стабилизатор напряжения

  Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.

• Аккумуляторные батареи

  Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.

Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.

Основные типы источников бесперебойного питания

Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:

Оффлайн (Off-line)

ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.

До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.

Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.

Линейно-интерактивные (Line-interactive)

По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.

Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.

Онлайн (On-line)

В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.

Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.

Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.

Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.

Как правильно выбрать и подключить ИБП

На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:

1. Рассчитываем мощность ИБП

   Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.

2. Определяем необходимое время автономной работы

   Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.

3. Выбираем тип АКБ

   Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.

Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.

При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.

Рейтинг популярных моделей и отзывы владельцев

В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:

ИБП «Штиль»

ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.

Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:

Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma. ru рассказал о своем опыте его использования в небольшом отзыве:

Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.

Андрей Владимирович, Новосибирск

ИБП «Teplocom»

Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.

Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:

О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:

Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.

Павел Андреевич, Нижний Новгород

В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:

С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.

Как подключить ИБП к газовому котлу?

Газовый котел — основа автономного отопления во многих частных домах. Он требует не только бесперебойного питания, но и высокого качества подающегося напряжения, идеальной синусоиды, поэтому даже кратковременные отключения электричества приводят к выходу из строя чуткого оборудования. Особенно чувствительны к перепадам напряжения циркуляционные насосы. С функцией бесперебойного питания таких чутких приборов, напичканных электроникой, отлично справляются источники бесперебойного питания, или ИБП. По сравнению с вариантами установки резервных генераторов, этот способ уберечь дорогостоящий котел от провалов в питании выглядит наиболее эффективным и бюджетным.

Какой ИБП выбрать

Надежный ИБП способен поддерживать работу котла в течение срока от нескольких минут до нескольких суток. Он может также использоваться как посредник между генератором и потребителем, чтобы системе не вредили перерывы в питании.

Главный параметр ИБП – мощность. Перед покупкой рассчитайте основную мощность всех устройств отопительной системы и возьмите прибор с показателем чуть выше. Получившийся запас пригодится при расширении системы. Для подсчета суммируется вся электрическая мощность приборов, которые будут питаться с помощью батарей ИБП: насосы для циркуляции, сам котел, вспомогательное оборудование. Получившаяся цифра умножается на 1,2-1,3 – это будет итоговая мощности источника бесперебойного питания. Помните, что токи на пике нагрузок, например, при пуске насоса, могут в три раза превышать номинальные параметры, содержащиеся в инструкции по эксплуатации. Стандартные источники бесперебойного питания способны выдерживать пиковую мощность, превышающую номинальную в два раза. Важно обратить внимание, что некоторые продавцы указывают мощность ИБП не в вольт-амперах, а в ваттах. Это разные величины, и параметры ИБП лучше уточнять.

Если электропитание пропадает часто и надолго, это повод задуматься об увеличении количества батарей – это один из способов управления временем автономной работы котла. Важен также и тип батарей – чаще всего используются аккумуляторы типа AGM и Gel.

Монтаж

Перед установкой источника бесперебойного питания важно изучить инструкцию производителя и не нарушать правил эксплуатации. Установка проводится в чистом, сухом помещении, где нет открытых источников влажности. Температура должна быть плюсовой. Отрицательная температура способствует быстрому разряду батарей и такому же быстрому выходу из строя. Накрывать бесперебойник нельзя – так вы нарушите работу системы охлаждения. Автомобильные аккумуляторы для ИБП не подходят — они слишком нестабильны в работе.

При монтаже первый этап – подключение батарей к ИБП. Если батарея одна, она присоединяется к источнику по принципу минус к минусу, плюс к плюсу. Если батарей несколько, то соединение делается последовательно или параллельно в зависимости от внутреннего напряжения инвертора. Педед подключением батарей обесточьте инвертор. Зачастую производитель рекомендует определенное число аккумуляторов — эти советы лучше не нарушать. После подсоединения клемм их нужно плотно затянуть. После включения инвертора в сеть он выведет показания на табло. Следующим этапом становится подключение ИБП к котлу. Котел обесточивается и подключается к выходной розетке бесперебойника. Затем включаются ИБП и котел. Если все смонтировано правильно, индикаторы на табло покажут следующие параметры:

• входное и выходное напряжение,
• процент загрузки,
• напряжение на аккумуляторе.

Что важно помнить при включении газового котла в розетку:

• Инвертор должен иметь проходной ноль (сквозную нейтраль),
• ИБП должен выдавать чистую синусоиду при работе от аккумулятора,
• При подключении котла важно найти правильно включить розетку, или найти фазу. Если котел выдает ошибку, нужно повторить подключение с повернутой на 180 градусов розеткой,
• Если вы хотите проверить правильность подключения котла, выключайте однополюсный автомат в щитке дома. Это важно для любого фазозависимого котла, т.к. при выключении его из розетки Вы прерываете не только ноль, но и фазу.

Схема подключения несколько усложняется, если у выбранного источника бесперебойного питания большая мощность, и подключать его нужно от распределительного щитка.

Чтобы проверить, правильно ли работает схема, можно выключить автомат в щитке, тем самым создав ситуацию аварийного отключения электричества. После исчезновения питания ИБП должен показать, что входное напряжение отсутствует — 0, а выходное имеет ту же величину – 220В. Если в этих условиях отключить электроподжиг котла и снова его включить, он зажжется.

Подключение ИБП или инвертора к газовому котлу и насосам: как избежать ошибок

Как правильно подключить ИБП или инвертор к вашей системе отопления в том случае, если разводка сделана через автоматы щитка? Ответ может быть не столь очевиден, как может показаться на первый взгляд. Давайте рассмотрим конкретный пример неправильной и правильной схемы подключения.

Ошибочная схема подключения

Один из заказчиков обратился к нам с просьбой провести аудит подключения ИБП для системы отопления, которое было осуществлено местным электриком. Был осуществлен выезд специалиста, который продиагностировал проблему: нейтраль не разрывалась источником. Приведу схему подключения:

Ошибочное подключение ИБП: общая нейтраль

В данном случае, ошибка заключается в использовании общей шины нейтрали (2), установленной в распределительном щитке (1), на которую замыкаются все нейтральные провода потребителей (7, 8, 6).  Этот тип подключения приводит к некорректной работе источника бесперебойного питания или инвертора: возникают постоянные ошибки и оборудование может просто выйти из строя. Ведь мы лишаем ИБП замкнутой цепи и забираем с него только фазу, а подобное оборудование генерирует собственную разницу потенциалов. Вот таким образом выглядела общая нейтраль в рассматриваемом нами случае (опустим комментарии по-поводу качества сборки щитков):

Общая нейтраль при подключении ИБП

На эту шину замыкались нейтрали всех насосов отопления, котла и самого источника. Решение проблемы: создание дополнительной шины нейтрали.

Схема правильного подключения ИБП

При помощи тестера были определены все нейтрали резервируемых потребителей и выведены на отдельную шину (9):

Правильное подключение с разрывом нейтрали

После исправления схемы источник перестал выдавать ошибку и заработал корректно:

Общая (1) и резервируемая нейтраль (2)

Кстати, ошибка с первого взгляда для непрофессионального электрика может быть незаметна.

P.S. Внимательный читатель мог заметить на второй фотографии дополнительно появившееся слева устройство на DIN-рейке – это УЗМ-51М, о котором у нас будет отдельный разговор.

ИБП для газовых котлов: как выбрать хороший бесперебойник

Современные автономные системы отопления для частного дома практически всегда комплектуются циркуляционным насосом и блоком управления, который работает от электрической сети. Этот момент создает определенную уязвимость для всего дома. Если по какой-то причине электричество не поступает, циркуляционный насос отключается, а это приводит к полной остановке системы отопления. Решить проблему поможет очень полезный прибор — источник бесперебойного питания или ибп для газовых котлов. Выбирая подходящее устройство, следует учесть ряд важных моментов.

Для чего нужен бесперебойник в котельной?

Устройства бесперебойного питания необходимы не только для того, чтобы обеспечить отопительную систему электричеством, но и для улучшения качества электроэнергии, подаваемой на газовый котел. Электричество для современного газового котла необходимо как для циркуляционного насоса, так и для других элементов системы, например, для блока управления, снабженного микропроцессором. Такая техника обычно чувствительна к перепадам напряжения в сети, при резких скачках процессор может просто сломаться.

На схеме подключения ИБП отражено, какие элементы отопительной и энергетической систем дома можно подвести к резервному электропитанию

Современные бесперебойники для газового котла позволяют обеспечить выходное напряжение электросети в виде синусоиды. Именно такой ток необходим для нормальной работы электромагнитных клапанов, двигателей, насосов, процессоров, трансформаторов и других элементов управления отопительной системы.

Для корректной работы циркуляционного насоса газового котла ток должен поступать по синусоиде. ИБП, предназначенный для ПК, такой ток не выдает, что может привести к поломкам оборудования

На этом рисунке схематически изображена работа источника бесперебойного питания, который обеспечивает электроэнергией циркуляционный насос газового котла и другие элементы отопительной системы

Не стоит использовать с газовым котлом источник бесперебойного питания, предназначенный для работы компьютерной техники. Такой ИБП обычно рассчитан на 10-15 минут автономной работы. Этого достаточно для того, чтобы безопасно завершить работу стационарного компьютера, но для газового котла срок слишком мал. Кроме того, для работы электронных устройств важен такой показатель как “фазировка”. Она должна соответствовать профилю электрической сети, что возможно только с применением специального ИБП.

Источник резервного питания устроен достаточно просто: блок питания и аккумулятор (или несколько аккумуляторных батарей). Обычно используют АКБ на 12 Вольт. Когда устройство включают в сеть, происходит зарядка аккумуляторов через встроенное зарядное устройство, преобразующее переменный сетевой ток в необходимые для батарей 12V . Параллельно осуществляется подача электроэнергии 220V непосредственно на газовый котел и другое оборудование. Когда АКБ заряжены полностью, зарядное устройство отключается и осуществляется лишь штатное электропитание системы.

При отключении электроэнергии ИБП автоматически преобразует ток 12-вольтных батарей в 220V и подает его на отопительное оборудование до тех пор, пока подача электроэнергии не будет восстановлена или пока не окончится заряд АКБ. Когда в сети снова появляется электроэнергия, режим работы ИБП автоматически изменяется: газовый котел снова получает питание от сети 220V, а зарядное устройство восстанавливает полный заряд АКБ. Переключение режимов работы происходит за доли секунды, поэтому работа электрооборудования практически не прекращается.

Виды источников резервного питания

Современные ибп, которые подходят для котла отопления, можно разделить на три основных вида:

• Офф-лайн (off-line) модели, отличающиеся простотой конструкции и невысокой ценой;
• Линейно-интерактивные устройства, дающие большую защиту для оборудования и находящиеся в средней ценовой категории;
• Он-лайн (on-line) модели, самые дорогие и наиболее безопасные.

Офф-лайновые бесперебойники работают просто. В настройках аппарата зафиксированы граничные показатели допустимого напряжения в сети, обычно они составляют 170-270V. Если напряжение сети находится вне этих пределов, прибор автоматически переключает питание на аккумулятор. Как только напряжение в сети достигает установленных показателей, происходит обратное переключение на сетевое питание. Для потребителя переключение происходит незаметно, поскольку время отключения-подключения с/на АКБ составляет всего 15 мс. Помимо аккумуляторов, в состав устройства этого типа входит инвентор, преобразующий энергию аккумулятора в 220-вольтный ток, а также контроллер напряжения электрической сети.

В офф-лайновых ИБП не предусмотрен стабилизатор напряжения, что существенно ухудшает работу прибора. Скачки напряжения случаются в отечественной сети довольно часто, особенно зимой. В результате происходит частое переключение питания на батарею и обратно. Такая система эксплуатации приводит к быстрому износу аккумуляторов или всего ИБП.

Обратите внимание! Как показала практика, бесперебойники офф-лайнового типа не всегда корректно работают в сочетании с дизельными или бензиновыми генераторами.

Устройство линейно-интерактивных ИБП отличается от офф-лайновых моделей наличием стабилизатора напряжения. Здесь также установлены граничные показатели допустимого напряжения в пределах 170-270V. Переключение с/на АКБ происходит в автоматическом режиме, но благодаря стабилизатору все оборудование подвергается меньшей опасности из-за внезапных перепадов напряжения. При использовании линейно-интерактивных бесперебойников с генераторами на жидком топливе также нередко наблюдаются проблемы.

Он-лайновые модели ИБП работают по несколько иной схеме. В них установлен инвентор двойного преобразования. Поступающий на устройство ток переменного напряжения сначала преобразовывается в постоянный ток, а затем преобразуется еще раз — в переменный ток со стабильными показателями. Таким образом достигается максимальная защита запитанного на ИБП оборудования от скачков напряжения, поскольку питание на оборудование поступает только через ИБП. Устроен такой бесперебойник довольно сложно, поэтому его стоимость всегда выше, чем у двух предыдущих типов ИБП.

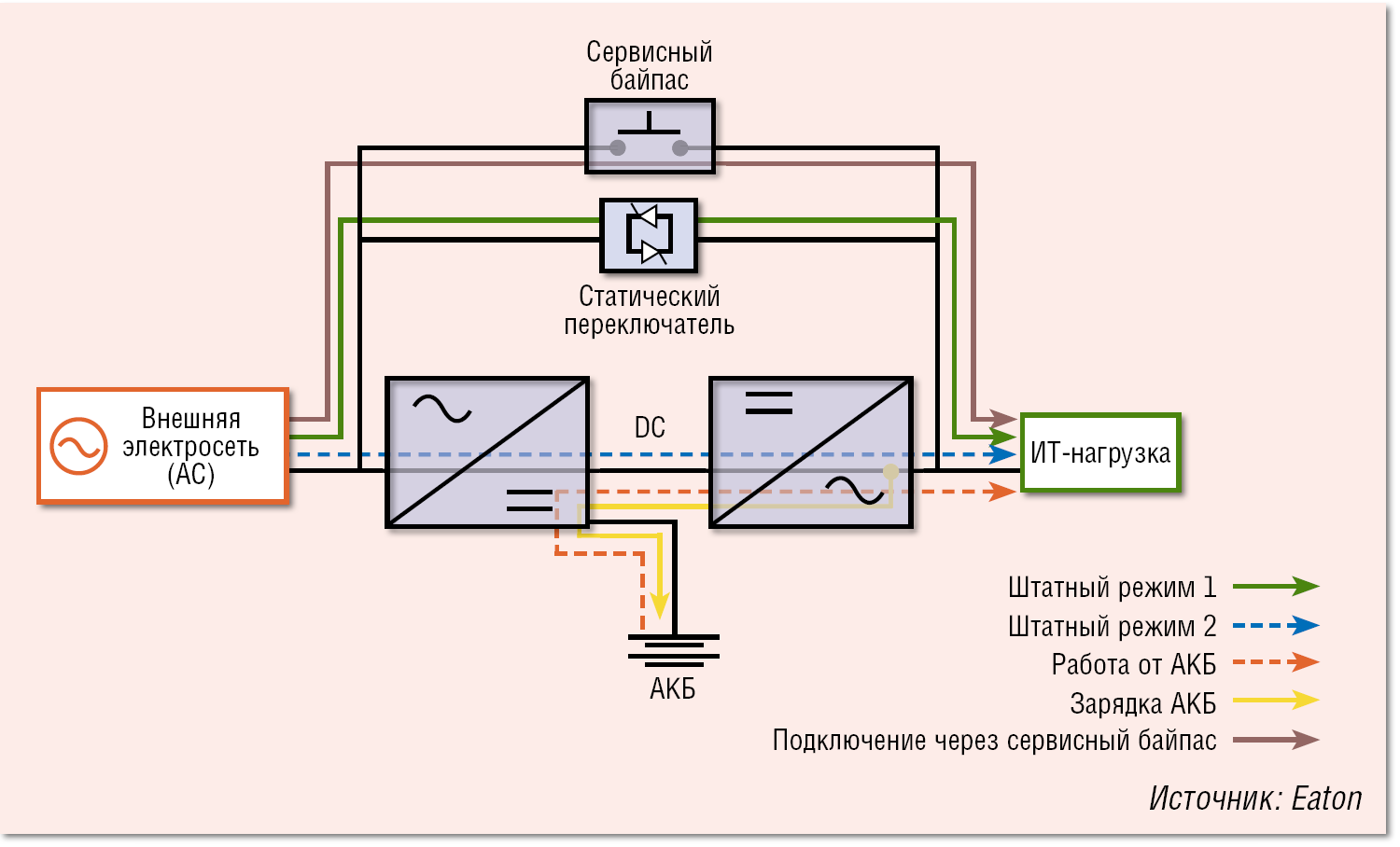

На схеме наглядно изображены принципы работы он-лайновой модели источника бесперебойного питания газового котла, в которой электроэнергия поступает через инвентор двойного преобразования

Обратите внимание, что он-лайновые ИБП с генераторными установками работают практически безупречно. Именно такое оборудование следует использовать владельцам мини-электростанций.

Как выбрать подходящий ИБП?

Не все владельцы частных домов могут позволить себе дорогую модель он-лайнового бесперебойника. Иногда имеет смысл выбрать устройство попроще и подешевле. Чтобы понять какой тип ИБП необходим для конкретного дома и какое понадобится количество АКБ, следует оценить следующие параметры:

• количество и мощность оборудования, которое будет запитано на ИБП: газовый котел, дополнительные насосы, система сигнализации, бытовые приборы и т.п.
• качество электроэнергии, поступающее в дом из централизованной сети или с мини-электростанции;
• вероятность скачков напряжения, их диапазон и частота;
• расчетная мощность подключенного к ИБП оборудования на момент пуска;
• приблизительное время автономной работы оборудования, запитанного на бесперебойник.

Обязательно следует учитывать размер индукционных нагрузок. В момент пуска двигателя циркуляционного насоса может наблюдаться 3-6-кратное увеличение электрического тока. Обычно в современных моделях ИБП сделан некоторый запас прочности, но все же имеет смысл увеличить расчетные показатели мощности при выборе бесперебойника на 20-30%.

Примерно 80% стоимости источника бесперебойного питания составляют аккумуляторные батареи. Очень важно точно рассчитать мощность оборудования и время автономной работы, чтобы не переплачивать за ненужные АКБ. Владельцы частных домов чаще предпочитают недорогие линейно-интерактивные или офф-лайновые модели ИБП. Однако при использовании генераторных установок, мини-электростанций или другого подобного оборудования разумнее приобрести он-лайновый бесперебойник, чтобы предотвратить поломку дорогостоящего оборудования.

Лучше приобретать ИБП с возможностью подключить дополнительные батареи, чтобы можно было увеличить время автономной работы без замены оборудования

Интересная информация о выборе ИБП для газового котла представлена в следующем видеоматериале:

Емкость АКБ и время автономной работы

Выбирая ИБП, следует проверить, имеется ли в конкретной модели возможность для присоединения дополнительных аккумуляторов. Если условия эксплуатации изменятся, можно будет просто докупить и подключить необходимое количество АКБ, а не заменять весь бесперебойник. Обычно встроенные аккумуляторы рассчитаны на 20 А/часов. Этого объема не всегда достаточно.

Также необходимо следить за соотношением тока зарядного устройства и емкости аккумулятора. Соотношение этих показателей должно составлять 1:10. Это означает, что для ЗУ с пятиамперным зарядом понадобится аккумуляторная батарея емкостью 50 А/часов.

Для определения времени автономной работы газового котла можно воспользоваться следующей таблицей:

По этой таблице можно определить приблизительное время непрерывной работы газового котла и другого оборудования в зависимости от нагрузки и емкости АКБ

Этих данных вполне достаточно для бытовых расчетов. Если нужны более точные показатели, следует воспользоваться специальными таблицами или заказать расчеты у инженера-электрика. Представленные выше сведения позволяют определить время работы оборудования в зависимости от его мощности и емкости батареи с погрешностью около 30 минут. Обычно 25-ваттый газовый котел снабжен только одним встроенным циркуляционным насосом. Учитывая мощность электронного блока управления, такая модель может потреблять 90-150 Вт электроэнергии. Мощность ИБП для такого котла должна составлять около 300 Вт.

Согласно приведенной таблице аккумулятор емкостью 150 А/ч может обеспечить автономным электропитанием небольшой котел в течение примерно 10 часов. Это достаточно мощный аккумулятор, но если такой длительный период работы котла не актуален, имеет смысл выбрать батарею поменьше.

как правильно подключить котёл к ИБП

Категория: Поддержка по ИБП (UPS)

Опубликовано 21.07.2016 01:01

Автор: Abramova Olesya

На сегодняшний день в Украине довольно остро стоит проблема резервного питания основных инженерных систем в частном доме или квартире. За последние три года в зимний период довольно часто происходят непредвиденные и плановые отключения электроэнергии, что влечёт за собой множество весьма неприятных последствий.

Отопительная техника, как и системы резервного электропитания, представлены широким ассортиментом, здесь вам бюджетные и стандартные решения, а также решения премиального качества с длительным сроком службы до 20 лет и более. Однако различные принципы работы систем резервного электроснабжения и требования к электропитанию котлов вносят свои коррективы. Иногда бывают случаи, когда котёл отказывается работать от того или иного ИБП (инвертора). Что в этом случае делать? Предлагаем ознакомиться с основным списком обязательных требований к системе резервного питания:

Это важнейший пункт, поэтому в нашем списке он занимает первое место. Однако синусоида также может быть разной, т. к. в зависимости от качества ИБП и его инвертора DC/AC, синусоида имеет искажение (коэффициент нелинейных искажений или КНИ). Чем дешевле ИБП, тем больше искажений наблюдается на выходе. Как правило, низкокачественное оборудование не имеет технической документации или в ней содержится очень мало информации, в т.ч. отсутствует упоминание о КНИ. Нормальное значение не превышает 5%, при значении более 8% могут возникнуть проблемы с работой котельного оборудования.

Некоторые модели котлов прекрасно работают с различными ИБП, однако есть такие котлы, которые для работы требуют обязательное наличие нейтрали, тогда как ИБП может ее генерировать самостоятельно в режиме работы от аккумуляторов, что является проблемой. Если вы еще находитесь на стадии выбора оборудования, стоит обязательно уточнить этот момент. Если оборудование уже куплено и котёл отказывается работать от ИБП и при этом была соблюдена фазировка, потребуется применить разделительный трансформатор и предусмотреть подключение нейтрали. Ниже будет рассмотрена схема данного подключения.

Тип ИБП – OFF-Line или Line-Interactive. Почему не ONLINE? Несмотря на то, что многие «специалисты» рекомендуют источники бесперебойного питания с двойным преобразованием, вам говорят об одном преимуществе, но забывают сказать о их явных недостатках:

• Стоимость. ИБП двойного преобразования хорошего качества мощностью 500ВА/350-400Вт стоит не менее 350$, это при условии наличия мощного зарядного устройства, но без учёта аккумуляторов! Если же вам предлагают ИБП двойного преобразования за 100$, вы можете быть уверены, что его надежность соответствует уровню его стоимости.

• Входное напряжение постоянного тока. Как правило, ИБП ONLINE имеют достаточно высокое напряжение постоянного тока на входе инвертора – 36В и более, это значит, что вам потребуется приобрести дополнительно три необслуживаемых аккумулятора AGM типа по 12В. Безусловно, это повысит надежность батарейного кабинета, но и его стоимость.

• Подмена нейтрали. Как раз в ИБП двойного преобразования могут наблюдаться проблемы с проходным нейтральным проводом, соответственно, не все отопительные котлы будут работать «из коробки».

• Частый переход на режим работы от аккумулятора. Если не установлен стабилизатор напряжения для дома, а электрическая линия не отличается хорошей стабильностью, то возможны частые переключения на аккумулятор даже при наличии электроэнергии в сети. Данная ситуация ведет к постоянному снижению ресурса аккумулятора и его преждевременному старению.

• Дополнительный расход электроэнергии. Как правило, КПД у недорогих ИБП двойного преобразования, применяющихся для котлов, не превышает 80-85%, однако это при полной нагрузке, но если учесть, что ИБП ONLINE имеют мощность от 500ВА/400Вт, то обычный двухконтурный газовый котёл создает нагрузку немногим больше 80-ти Ватт. При такой нагрузке КПД составит в лучшем случае 60-70%, соответственно, на 30-40% возрастет энергопотребление, что в течение отопительного сезона выльется в ощутимую сумму.

• Шумная работа. Как было отмечено выше, ИБП с двойным преобразованием работает постоянно, поэтому будет работать кулер при недостаточном запасе мощности и повышенной температуре окружающей среды. Это может доставлять дискомфорт в небольшой квартире, доме.

• Частое обслуживание. Как правило, ИБП ONLINE типа чаще требуется обслуживать и производить замену аккумуляторов.

При этом типы OFF-Line или Line-Interactive точно также обеспечивают синусоидальное напряжения на выходе и котёл абсолютно нормально работает как от сети, так и от аккумуляторов. Кроме того, стоимость на качественные решения OFF-Line или Line-Interactive ниже. Данные типы, как правило, комплектуются мощными зарядными устройствами, а для работы ИБП достаточного одного AGM / GEL аккумулятора глубокого разряда 12 Вольт, который работает только в тех случаях, когда напряжение в сети отсутствует.

Источники бесперебойного питания

Точность выходного напряжения – 220±3%. Если применяется линейно-интерактивный ИБП, обращайте внимание на выходную точность напряжения при работе от сети. В дешёвых моделях применяются очень грубые стабилизаторы напряжения, которые имеют разброс выходного напряжения до 15-20В, что может стать причиной некорректной работы котла. В таких случаях лучше приобретать OFF-LINE инвертор напряжения, а с течением времени устанавливать стабилизатор напряжения для всего дома или квартиры.

При помощи отвертки-индикатора фазы нужно найти нейтральный провод в розетке, куда подключить ИБП (инвертор напряжения) соответствующим образом. Украинские производители инверторов и ИБП указывают на вилке обозначение фазы (L) или нейтрали (N).

В том случае, если котел, подключенный к ИБП, не работает и были испробованы варианты изменения фазировки подключения вилки ИБП в сеть, потребуется после ИБП добавить разделительный трансформатор тока 220/220В, чтобы сделать принудительную гальваническую развязку ИБП и котла отопления, на выходе которого определить наличие нейтрального проводника и к нему подключить сетевую нейтраль.

Внимание!
Мощность разделительного трансформатора должна быть на 10-20% больше, чем мощность котла отопления.

При выборе Online источников бесперебойного питания для котлов следует уделять больше внимания их работе с нейтралью, а также брать в расчет более частое сервисное обслуживание и замену необслуживаемых аккумуляторов, особенно в случае ярко выраженных бюджетный решений.

В случае с выбором линейно-интерактивных ИБП, следует обращать внимание на точность стабилизации напряжения в режиме работы от сети.

Оптимальным решением является применение инверторов напряжения, работающих по Off-Line топологии с общим стабилизатором. В этом случае все потребители получают защиту от скачков напряжения, а отопительная техника обеспечена надежной системой резервного электропитания с аккумулятором длительного срока службы.

По вопросам приобретения и установки ИБП, обращайтесь по нашим телефонам к менеджерам по продажам. Желательно знать электрическую мощность вашей отопительной техники и решить, на какое время вам требуется резервное электропитание. Этих данных будет достаточно для расчета подходящего комплекта. Вам будет предоставлена информация о комплектах разного уровня и стоимости, чтобы получить профессиональное технико-коммерческое предложение, отправьте письмо на наш email: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра. .

Инверторы напряжения Victron Energy (Голландия)

MultiPlus	Quattro	EasyPlus
220/380В, 0,8 – 5кВА	220/380В, 2 – 10кВА	220/380В, 1 – 3кВА
Профессиональные инверторы напряжения универсального применения: для дома, катеров, яхт, промышленных объектов, солнечных электростанций, систем резервного питания и т.  д.

И без электричества стабильная работа обеспечена! Бесперебойник для газового котла своими руками

Устройства для бесперебойного снабжения газовых котлов электроэнергией будут отличаться от ИБП для бытовой техники (главным образом для обычных ПК).

Если при трудностях с электрикой, компьютер достаточно выключить, сохранив предварительно все данные, на это требуется несколько минут, то для обеспечения теплоснабжения потребуется более длительный срок работы ИБП — 1–2 часа, пока не восстановят подачу тока.

Особенности ИБП для газовых котлов

Есть два типа устройств бесперебойного питания:

1. Устройство по умолчанию работает в режиме пропуска энергии, не изменяя её параметров, а если сигнал пропадает, то автоматически происходит переключение на питание от аккумуляторов.
2. Второй тип ИБП изначально преобразует электроэнергию, приводя её к оптимальному виду, то есть «выравнивает» характеристики. В аварийной ситуации также переходит в режим питания от встроенных батарей.

Напряжение изменяется в 2 этапа:

• сначала трансформация из переменного 220В в постоянный 12В;
• второй шаг: постоянный ток снова превращают в переменный 220В и 50 Гц.

Это необходимо для получения максимально «сглаженных» параметров тока, которые позволяют продлить срок службы электрическим элементам котельного оборудования. Причём аккумуляторы должны постоянно подзаряжаться.

Устанавливать ИБП первого типа следует, если только владелец уверен в том, что параметры сети в пределах нормы, или когда на входе в дом уже стоит общий стабилизатор.

В остальных случаях рекомендуется использовать ИБП со «сглаживающей» схемой. Как свидетельствуют сервисные фирмы, высок процент поломок именно из-за проблем с качеством подаваемой электроэнергии.

Можно ли использовать бесперебойники для компьютеров

Имеют значения параметры напряжения, подаваемого потребителю в газовый котёл. Нужна правильная синусоидальная форма входящего сигнала и совпадение по фазе.

Именно поэтому использовать бытовой (компьютерный) ИБП не рекомендуется, только в крайнем случае на непродолжительное время.

Как рассчитать ИБП

Большинство котлов и насосов не потребуют большой мощности ИБП. В среднем понадобится 300—350 Вт если насос один, на два — 450—550 Вт. А также следует обратить внимание на ёмкость аккумуляторов и мощность зарядного устройства для ИБП. Если ток заряда умножить на 10, получим максимально возможную ёмкость батареи, которую «потянет» зарядка в ампер-часах.

Аккумуляторы допустимо использовать или гелиевые, или обычные. Первый тип хотя и безопасен, но стоимость в 2—3 раза выше, чем на обычные автомобильные аккумуляторы. Но здесь лучше не экономить: ёмкие автобатареи не могут стоить слишком дёшево. При ёмкости аккумуляторов около 50А/ч длительность автономной работы будет около 8 часов, а при 95—100А/ч около 24 часов.

Внимание! Мощность зарядного устройства должна примерно соответствовать ёмкости батарей.

Выбор инверторов

Инвертор ― важный элемент ИБП ― устройство, которое постоянный ток батареи преобразует в переменный (220В).

Профессионалы рекомендуют использовать аппараты типа CPS (например: 3500, 7500 и 5000 PRO).

Теоретически можно самостоятельно собрать инвертор, однако, настроить его без специальных знаний и профессионального оборудования не получится.

Подключение своими руками

Что требуется:

1. Инвертор.
2. Аккумуляторы.
3. Автоматическое зарядное устройство для АКБ.
4. Мощные провода из меди.
5. Наконечники и клеммы для подключения батарей.
6. Гаечные ключи и отвёртки.
7. Два реле для переключения режимов.
8. Вентилятор охлаждения.

АКБ подключается медными проводами, с предварительно установленными клеммами и наконечниками (лучше всего из меди, алюминиевые нельзя использовать). Важно соблюдать схему подключения: «+» к «+», а «—» к «—». Соединения следует плотно затянуть, чтобы был хороший контакт.

Фото 1. Схема подключения источника бесперебойного питания к газовому котлу. Все части системы подписаны.

А также к клеммам батареи подсоединяются провода автоматического ЗУ, лучше использовать обычные автомобильные зарядки — они снимают показания с контактов АКБ и (при необходимости) сами включают зарядный ток, как только напряжение падает ниже нормы. Первое реле используют для переключения котла и насоса к инвертору (как только пропадает напряжение сети), а второе реле помогает задействовать аккумуляторы. Для охлаждения реле рекомендуется использовать кулер (можно от ПК).

Справка. Если подсоединяют несколько аккумуляторов, то используют параллельное соединение.

Вам также будет интересно:

Проверка работы компьютерного бесперебойника на котле

Проверку полученного ИБП можно разделить на две процедуры:

• Проверка процесса зарядки АКБ.
• Тест работы котла и насоса от батарей.

Для проверки зарядки следует включить блок питания и подождать минут 30—40. Если возможно, снять (выкрутить) пробки на АКБ и заглянуть внутрь: выделение пузырьков — нормальное явление, а кипение раствора говорит о том, что ток зарядки слишком высок. Придётся увеличить или ёмкость батарей, или уменьшить пусковой ток.

Для теста процесса работы всей системы нужно проверить работу котла и насоса с отключённой сетью, с питанием от предварительно заряженных аккумуляторов.

Важно при этом не подключать лишних потребителей, только все самое необходимое. При этом важно засечь время работы, которое оборудование будет работать автономно.

Безопасность и обслуживание

При сборке и эксплуатации готовой системы руководствуются следующими правилами:

1. Провода используют целые (без повреждений).
2. Ток зарядки не должен быть больше суммарной ёмкости батарей, иначе возможен их перегрев.
3. В помещении необходима достаточная вентиляция, так как при подзарядке автомобильных АКБ выделяются ядовитые газы.
4. Электрооборудование заземляют. Заземление с использованием приборов сантехники (труб, змеевиков, радиаторов отопления) не допускается.
5. Раз в месяц производят осмотр клемм АКБ, удаляют грязь и появляющиеся окисные плёнки, которые нарушают контакт между батареей и инвертором.
6. Периодически проверяют уровень заливки радиаторов, если они обслуживаемые и доливают дистиллированную воду. При малом количестве воды свинцовые пластины АКБ начинают «сыпаться».

Полезное видео

Посмотрите видео, в котором рассказывается, как выбрать источник бесперебойного питания для газового котла.

Результат экономии

При создании ИБП самостоятельно есть шанс сохранить около 25—30% средств. Но устройство, полученное в итоге, будет уступать заводским аналогам: по габаритам, безопасности и дополнительным функциям, в том числе и по показаниям приборов.

Как подключить термостат [Руководство по монтажу проводки]

Они возвращаются домой и пылятся с ящика для инструментов. Никогда не читая инструкции по установке термостата, они приступают к замене термостата. Некоторым удается заменить термостат, а некоторым нет. Те, кто, скорее всего, прочитал некоторые инструкции по установке термостатов или попросил кого-то прочитать инструкции по установке термостатов для них. Наконец, те, которые не увенчались успехом, в конечном итоге вызывают профессионала для установки нового термостата.

Статья с советами по успешной установке термостата (открывается в новом окне)

Рекомендации по установке термостата

Основной совет для большинства людей — в случае возникновения каких-либо проблем звонить специалисту по HVAC. Будь то термостат или система HVAC. Проблема может быть не в термостате. И вы можете усугубить проблему, которая в конечном итоге будет стоить дороже. Кроме того, если у вас есть многозонная система, высокоэффективный тепловой насос или даже просто тепловой насос, обычная сплит-система переменного тока и бойлер для тепла (и у вас есть один термостат) или система на основе Apollo ( горячая вода с подогревом в водонагревателе) с сплит-системой …….вызовите профессионала.

Эти системы могут быть очень сложными и могут потребовать специальных монтажных оснований, чтобы схема управления термостатом работала должным образом. Кроме того, для тепловых насосов существуют различные элементы управления, и провода для этих элементов управления входят в термостат, это разноцветные провода термостата. Эти элементы управления могут быть очень сложными. Наконец, каждый провод должен идти к правильной клемме на термостате, иначе устройство не будет работать правильно.

Вопросы, на которые необходимо ответить перед заменой термостата

1. Что означают цвета проводов термостата? (См. Справочную страницу с цветной проводкой термостата)
2. Сколько проводов мне нужно для термостата? Это зависит от типа вашей системы HVAC.Обычно для теплового насоса требуется больше проводов, чем для любой другой системы HVAC.
3. Как подключить термостат? Смотрите наши подробные инструкции ниже.
4. Что означает старая проводка термостата? Это провода, которые вы будете использовать для подключения нового термостата. Сделайте снимок на свой смартфон, пока они все еще подключены к старому термостату. Это поможет с подключением нового термостата.
5. Какие провода для обогрева на термостате? Какие провода для охлаждения на термостате? Подробные пояснения к проводке см. В нашей таблице цветов проводки термостата или на странице.

Варианты установки термостата

Существует так много различных вариаций этой высокопроизводительной системы отопления, вентиляции и кондиционирования воздуха, поэтому не буду пытаться описывать их в данной статье. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Мы опишем общий тип (по крайней мере, для этого региона (средняя Атлантика), и если вы увидите, что у вас есть описанная система, вы можете действовать осторожно, на свой страх и риск. Кроме того, вот список возможных комбинаций проводки термостата, начинающийся с наиболее распространенный первый:

Это наиболее распространенный вариант, охватывающий многие центральные кондиционеры с кондиционерами или газовыми печами.Наконец, 5 проводов, вероятно, покрывают красный для 24-вольтового горячего, белый для тепла, желтый для охлаждения, зеленый для вентилятора и синий для общего (общий может быть другого цвета).

Обычно это термостат с батарейным питанием или цифровой термостат, работающий только на нагрев. Он охватывает те же элементы управления или цвета, что и описанная выше 5-проводная проводка термостата, за исключением только нагрева. Кроме того, только с обогревом, у вас, вероятно, будет 24-вольтовый горячий и общий (красный и синий), белый провод для тепла и зеленый провод для вентилятора.

Это обычное дело для цифрового термостата, который управляет котлом. Наконец, у него есть 24-вольтовый горячий и 24-вольтный общий провод, а также провод для тепла, который, вероятно, белый.

Это, скорее всего, термостат только для нагрева, цифровой или нецифровой. Если он цифровой, он имеет питание от батареи для питания термостата. Два провода, вероятно, красные для горячего 24 В и белые для тепла.

Если у вас более пяти проводов, у вас больше контрольных точек или у вас есть тепловой насос.Обратитесь к нашим страницам, посвященным проводке теплового насоса, чтобы узнать, как подключить термостат теплового насоса, или к нашей цветной странице проводки термостата, чтобы увидеть дополнительные точки управления для вашего термостата.

Таблица цветовых кодов проводки термостата (открывается в новом окне)
Кроме того, имейте в виду, что термостаты оснащены устройствами предупреждения нагрева и охлаждения. Предохранители охлаждения не регулируются, если упреждающие элементы тепла регулируются с помощью механических термостатов. Для вашей отопительной системы очень важна установка средства предупреждения перегрева.И для правильной работы термостата (только если у вас механический нецифровой термостат).

Устанавливается в соответствии с потреблением тока в управляющем контуре отопления. Кроме того, убедитесь, что датчик перегрева настроен правильно. Устанавливается в термостате или термостатах. Правильные настройки гарантируют, что вы получите максимальную отдачу от вашей отопительной системы и ваших термостатов.

Как подключить термостат — выбор подходящего Tstat

Раздельная или пакетная система переменного тока с газовым, масляным или электрическим нагревом

Honeywell TouchScreen Thermostat

Первое, что вы должны сделать перед заменой термостата, — это выбрать правильный термостат для вашей системы.Выбор подходящего термостата.
Если вы на пенсии или кто-то находится дома в течение дня, вам, скорее всего, не понадобится программируемый термостат. В этом случае единственная выгода, которую вы получите от программируемого термостата или термостатов, — это ночь. Или я предпочитаю говорить утром, потому что вы можете настроить его так, чтобы устройство включалось непосредственно перед тем, как вы проснетесь.

Таким образом, когда вы встаете с постели, в доме будет комфортная температура. Я подробно опишу преимущества программируемого термостата в другом разделе ниже.Наконец, как только вы сделали выбор термостата, вы можете переходить к следующему шагу.

Перед тем, как вы начнете замену старого термостата

Полезная страница, которая поможет вам выбрать правильный термостат (открывается в новом окне)

Термостаты Honeywell, доступные здесь

Подключение и установка термостата Рекомендации ……… .Если вы решите устанавливаете собственный термостат, вы делаете это на свой страх и риск. Есть много случаев, когда домовладелец устанавливал собственный термостат и добивался успеха.Также во многих случаях домовладелец не смог установить новый термостат. Люди, которые потерпели неудачу, зря потратили часть своего дня, испортили один или два термостата и вызвали неисправность неотъемлемой части своей системы.

Я уже не говорю о том факте, что они в конечном итоге вызвали профессионального специалиста по HVAC для решения проблем. Проблемы, вызванные неправильной установкой термостата. Неудачники в конечном итоге платят в три-четыре раза больше, чем они заплатили бы, если бы первым был вызван профессионал.Наконец, учтите это при своем решении и, если есть сомнения, обратитесь к профессионалу. Вызовите специалиста для установки и подключения нового термостата.

Перед тем, как приступить к установке нового термостата, выключите питание. Как для конденсационного агрегата, так и для воздухообрабатывающего агрегата / печи / котла.

Инструменты и шаги для установки термостата

Почему бы не использовать компьютерный ИБП для питания газового котла? / Sudo Null IT News

Немного предыстории

Было одно принципиальное различие между старым и новым котлом — фазовая зависимость. В новом котле необходимо было подключить фазу к L, ноль к N, иначе котел зажжет горелку и практически сразу ее погаснет, выдав ошибку «Невозможно зажечь горелку». Было предположение, что при переходе на батарею ИБП меняет местами фазу и ноль, поэтому бойлер перестает работать. Индикаторная отвертка с неоновой трубкой показала, что на обоих проводах, выходящих из ИБП, есть фаза.Вольтметр показал, что между фазой и землей напряжение 150В, а между нулем и землей 90В, ну и ну между фазой и нулем соответственно их сумма. Такой расклад котла явно не устраивает.

Пусть говорят

Для питания котла можно использовать только Он-лайн бесперебойник

Но автономные ИБП не имеют функции стабилизации напряжения. Хотя некоторые модели имеют 1-2 шага для корректировки выходного напряжения, но переключение обычно выполняется с помощью реле и хорошо подходит для ситуаций, когда напряжение постоянно высокое или низкое.Но если напряжение постоянно гуляет, то ИБП довольно быстро израсходует ресурс реле, особенно если они работают на максимальной мощности. В этом случае перед ИБП необходимо установить регулятор напряжения, либо сразу поставить on-line ИБП, который независимо от входного напряжения всегда будет стараться поддерживать стабильное напряжение на выходе.

«Чистый синус» необходим для питания отопительного котла

Но, тем не менее, в продаже довольно много ИБП для ПК, которые генерируют «правильный синусоидальный» выход. Некоторые производители добавляют такие модели к названию «Smart», но в любом случае стоит обратить внимание на характеристики устройства, а именно на столбец «Output waveform».Но даже если ИБП находится в автономном режиме и выдает «приближение синусоидальной волны», вы можете купить инвертор с мощностью, достаточной для работы котла, и подключить его к батарее ИБП, в результате получится дешевый интерактивный ИБП с подходящим форма волны. В этом случае вместо ИБП можно взять зарядное устройство для аккумуляторов подходящего типа.

Для правильного нагрева котла необходима правильная фазировка.

Однако есть один нюанс: если ИБП подключается к электросети вилкой, то ноль желательно провести отдельным проводом прямо от розетки, иначе можно вставить вилку не той стороной (можно конечно поставить небольшой автоматический переключатель на перемычку между нулями чем фиксировать).Ну и конечно предполагается, что если это частный дом, то у него есть контур заземления и он подключен к нулевому проводу (до УЗО, если есть), т. е. выполняется нулевое заземление (если в цепи нет ТТ!) И, конечно же, сам котел заземлен. После ИБП провод, выполняющий функцию нуля для сетевого питания, выбирается нулевым.

ИБП для питания котла отопления должен иметь большой резерв

Зарядное устройство ИБП не рассчитано на такую ​​большую емкость аккумулятора

аккумуляторы лучше подключать параллельно, чем последовательно

Важно заменить аккум после более емкой калибровки.

В моем случае ИБП APC Smart 3000 был откалиброван около года назад, но, несмотря на то, что батареи не менялись, график емкости батареи в процентах и ​​напряжения показывает, что ИБП подражает первому. .Из него видно, что со 100% до 23% ИБП просто линейно снижает процент, вне зависимости от напряжения на аккумуляторах, затем заряд «замерзает» на 23% на несколько часов, а потом постепенно снижается до 11%. К сожалению, не успел дождаться, пока он полностью разрядится, пришлось подать внешнее питание, и в этот момент началось что-то странное. Судя по графику, напряжение на АКБ начало расти, заряд пошел, а процент заряда пошел на обратный, пока не упал до 1%, и только потом начал плавно расти, в зависимости от напряжения на АКБ . Возможно так, что ИБП не врет,

Вывод

Измерения проводились с помощью немного обновленной версии китайского ваттметра, который внешне похож на тот же, с помощью которого измерения проводились в прошлый раз, но в отличие от него имеет немного большую точность за счет использования качественного шунта вместо стопка резисторов SMD. Из-за того, что разряд АКБ первого ИБП длился слишком долго, я решил в конце подключить холодильную камеру в качестве дополнительной нагрузки, но при ее запуске аккумулятор резко снизил напряжение и ИБП решил, что « все », хотя напряжение было« ниже »и« без »нагрузки, видно, что без мощных потребителей ИБП еще мог работать от аккумуляторов, также было возможно, что ваттметр не был подключен очень толстыми проводами (18 AWG), и из-за падения напряжения на них ИБП обнаружил, что напряжение батареи ниже, чем оно было на самом деле.

В целом можно отметить, что мощность не только не уменьшилась, но даже увеличилась в случае с первым ИБП. Отчасти это связано с тем, что в этом году он работал в щадящем режиме, почти все время был подключен к сети (в первый год отключался от сети каждый день), и с него сняли две мощные нагрузки. . В целом статья получилась немного хаотичной, но я надеюсь, что кому-то она будет полезна, и конечно же с удовольствием выслушаю критику, а также отвечу на вопросы в комментариях.

Резервная батарея печи

Составные части:

• Аккумулятор : 12 В, 100 Ач, герметичный, свинцово-кислотный AGM, 170 долларов.

• Зарядное устройство : интеллектуальное зарядное устройство NOCO Genius 3.5A, 60 долларов США

• Инвертор : 300 Вт, 12 В, чистый синус, 47 долл. США (предупреждение: читайте дальше)

• Измеритель : измеритель напряжения / тока, $ 19

Общая стоимость, включая налоги и доставку, 300 долларов США.

Инвертор поставляется с зажимами для крепления к батарее, и для крепления счетчика я использовал провод, который у меня уже был (это найти потому что по этому проводу почти нет тока).Я подключил отопление к нему подключили термостат, и он заработал!

К сожалению, я увидел гораздо больше энергии, чем ожидал:

Я понял, что записанные мной очень низкие значения должны быть Амперы, а не ватты, отключены в 120 раз (напряжение). Что означает мой Расчет времени автономной работы (дни на одной 100Ач батарее!) был далек от истины.

Что еще хуже, инвертор был рассчитан на 300 Вт (скачок 600 Вт) после того, как через несколько минут напряжение упало, и он включился сам выключен.Я попробовал еще раз, тот же образец:

Я вернул инвертор и купил новый с более высокими номиналами: 500 Вт. и 4,4 звезды:

Общая стоимость с учетом налогов и доставки составляет 350 долларов.

Когда пришел новый инвертор, я подключил его, и все выглядело хорошо. Вот он при включенных двух термостатах и ​​во время части цикл котла при работающем вентиляторе:

Потребляемая мощность немного выше в вольт-амперах, что говорит нам о коэффициенте мощности. не идеально:

Напряжение упало с 118 В на счетчике до 116 В на всем вещь, и остался там:

А вот как выглядит выход из аккумулятора:

Деление 269 Вт на выходе на 309 Вт от батареи говорит инвертор работает с КПД 87%, что находится в задокументированном диапазоне (85-90%).

Я прогнал всего минут десять: сейчас лето, и я не хочу обогреть дом. Следующее испытание будет на холоде, а потом Я хочу посмотреть, как долго я могу работать от полной батареи. Мне кажется как будто у нас всего несколько часов работы от батареи.

В целом наша система отопления оптимизирована для экономии топлива, а не электричество. Это означает, что он постоянно запускает насосы при попытке обогреть дом. Что по цене 0,22 доллара за кВт · ч — это абсолютно правильный баланс! Но Думаю, если бы мы пытались сэкономить электроэнергию, имело бы смысл бежать его, пока радиаторы не нагреются, а затем выключите на время, повторяя каждый раз, когда они остывают.Тем не менее, имеет смысл получить другую батарею или, может быть, генератор. Все еще ругаю себя за неверное считывание показаний счетчика, а не понимая, на сколько энергии мне нужно было потратить.

поиск и устранение неисправностей электропечи на колесах

% PDF-1.7 % 506 0 объект > эндобдж xref 506 104 0000000016 00000 н. 0000004642 00000 п. 0000004832 00000 н. 0000004868 00000 н. 0000005415 00000 н. 0000005650 00000 н. 0000005785 00000 н. 0000005920 00000 н. 0000006055 00000 н. 0000006190 00000 п. 0000006325 00000 н. 0000006460 00000 н. 0000006595 00000 н. 0000006730 00000 н. 0000006865 00000 н. 0000007000 00000 н. 0000007135 00000 н. 0000007270 00000 н. 0000007405 00000 н. 0000007540 00000 н. 0000007676 00000 н. 0000007812 00000 н. 0000007948 00000 н. 0000008084 00000 н. 0000008220 00000 н. 0000008356 00000 н. 0000008492 00000 п. 0000008628 00000 н. 0000008764 00000 н. 0000008900 00000 н. 0000009036 00000 н. 0000009172 00000 н. 0000009308 00000 п. 0000009927 00000 н. 0000009964 00000 н. 0000010078 00000 п. 0000010190 00000 п. 0000010439 00000 п. 0000011066 00000 п. 0000011933 00000 п. 0000012065 00000 п. 0000012709 00000 п. 0000013183 00000 п. 0000013210 00000 п. 0000013867 00000 п. 0000014122 00000 п. 0000014757 00000 п. 0000015020 00000 н. + YiPPb \ gHa, Y ڎ l ‘凄 _ # (% $ R $ mBJg’ ‘(2 =% ;? ݱ | νk

Схемы подключения термостата Lyric T6 PRO WIFI

Относительно судоходства: Как и наши поставщики, судоходные компании серьезно пострадали от эпидемии COVID-19. Пожалуйста, поймите, что в настоящее время скорость доставки отличается от обещанной.Хотя мы отправляем большинство товаров оперативно, UPS и USPS часто не доставляют товары нашим клиентам в обещанные сроки. В настоящее время мы не можем предложить возмещение за более медленную доставку, поскольку это не в нашей власти. Мы платим за запрошенную скорость доставки, и на данный момент наши партнеры по доставке не могут соответствовать своим собственным стандартам скорости и надежности (это также верно и для ночной доставки). Мы приносим извинения за это, но ничего не можем с этим поделать. . Однако имейте в виду, что скорость доставки по-прежнему имеет значение.Хотя 3-дневная доставка может иногда означать 4-дневную доставку, она все равно будет быстрее, чем наземная. Если вам нужен товар быстро, выберите более быструю доставку, так как она будет быстрее. Но не рассчитывайте получить товар в ожидаемые сроки.

Установщикам: Мы наблюдаем рост заказов от лиц, которых мы подозреваем в профессиональных установщиках. Если вы пришли сюда, чтобы получить продукт быстро, потому что вы не можете получить продукт у своего обычного поставщика, будьте уверены, у нас также нет продукта и мы не сможем своевременно выполнить ваш заказ.Как и наши конечные пользователи, мы будем поставлять продукты, как только получим их.

Как подключить одноэлементный водонагреватель и термостат?

В сезон дрожи и холода нам нужна горячая вода вместо нее / него. Если это не ваш случай (не лгите), я предпочитаю говорить правду: «Я слишком люблю горячую воду в холодную и снежную погоду».

Что ж, мы не рассказываем здесь историю любви, но хотим показать, как управлять горячей водой с помощью проводки гейзера горячей воды и электрического водонагревателя , монтаж проводки учебное пособие.

В этой серии мы покажем, как подключить различные водонагреватели и термостаты, например, однофазный водонагреватель, трехфазный водонагреватель (сбалансированный и несбалансированный), непрерывную и непостоянную (одновременную и неодновременную) установку водонагревателя. , электрическая схема термостатов с выключателями и выключателем.

В первом базовом руководстве мы покажем, как подключить и установить одноэлементный водонагреватель и термостат для однофазного 120 В переменного тока (США), однофазного 230 В переменного тока (ЕС / Великобритания) и двух линий 240 В переменного тока для США.А теперь приступим.

Одноэлементный водонагреватель и один термостат обычно используются в небольших водонагревателях, предназначенных для однофазного переменного тока 120 В или 230 В.

Термостат, используемый в одноэлементном электрическом водонагревателе, отличается от двухэлементного водонагревателя. Другими словами, есть два винта с правой стороны одноэлементного переключателя термостата, который крепится к нагревательному элементу, в то время как двухэлементный термостат имеет 3 винта с правой стороны.

Давайте посмотрим различные схемы подключения одноэлементного термостата водонагревателя, как показано ниже.

В этом подключении фазовая линия (L) подключается к винту L ₁ на термостате, а затем выходит из клеммы T ₂ , которая находится дальше подключен к единственному нагревательному элементу. С другой стороны, нейтраль (N) напрямую подключена ко второй клемме нагревательного элемента.Заземление «E» подключается к распределительной коробке водонагревателя.

Мощность водонагревательного элемента 3кВт. Поскольку напряжение питания составляет 120 В, он потребляет максимум 25 ампер (закон Ома: I = P / V). Таким образом, автоматический выключатель на 30 А и провод 8 калибра как для линии, так и для нейтрали подходят в соответствии с номиналом. Максимальный безопасный ток автоматического выключателя составляет 80%, т.е. 30A x 0,8 = 24A. Другими словами, автоматический выключатель должен быть рассчитан примерно на 125% от тока полной нагрузки i.е. Ток нагрузки 25 А x 125% = 31,25 А. Таким образом, можно использовать ближайший прерыватель на 30 А.

Один и тот же термостат может быть подключен как для 120 В переменного тока (линия и нейтраль), так и для 240 В переменного тока (две линии или фазные провода). На следующей схеме подключения водонагревателя показан одиночный нагревательный элемент мощностью 3000 Вт, подключенный к 120 В переменного тока, а также 240 В переменного тока.

Подключение проводов для однофазных 120 В и 240 В одинаковое i.е. Линия подключается к клемме L ₁ , а нейтраль или вторая линия подключается к клемме L ₃ . Элемент водонагревателя подключен к термостату через T ₂ как горячий и L ₄ как нейтральный. Черный цвет обозначает «нейтраль», красный — «фазу или линию», а желто-зеленый провод используется для заземления. Цвета используются для обозначения целей подключения проводки и могут отличаться в зависимости от различных областей и местоположения. Пожалуйста, следуйте своим собственным кодексам и правилам.Дополнительные сведения см. В примечании к нижнему колонтитулу, где указаны цветовые коды проводки и уровни напряжения NEC и IEC.

При подключении 120 В нагревательный элемент мощностью 3000 Вт потребляет ток 25 А, поэтому для нейтрали и линии использовались провода 8 калибра с прерывателем или предохранителем на 30 А.

При подключении 240 В нагревательный элемент мощностью 3 кВт потребляет ток 12,5 А, поэтому можно использовать провода 12 калибра для обеих линий и автоматические выключатели для защиты от перегрузки по току 15 А.

На следующей схеме водонагревателя показаны различные варианты подключения i.е. однофазный 120 В переменного тока и двухфазный 240 В в США (NEC), а однофазный 230 В переменного тока в Великобритании и ЕС (IEC).

В первом случае одноэлементный водонагреватель мощностью 2,8 кВт подключается к сети переменного тока 120 В (линия и нейтраль), которая потребляет ток 23,33 А.

в случае однофазного переменного тока 120 В (линия и нейтраль) используются провода 8 калибра с автоматическим выключателем на 30 ампер и односторонний (SPST = однополюсный однопозиционный) переключатель с номинальным током 30 А и безопасным пределом тока 24 А. (30А х 80%). Другими словами, 23А х 1.25 = 28,75. Ближайший номинал — выключатель 30А, который подходит для использования в водонагревателе на 120 В, 2800 Вт.

В случае 240 В переменного тока (США) или 230 В переменного тока (ЕС / Великобритания) одноэлементный водонагреватель мощностью 5,5 кВт подключается к питающему напряжению через прерыватель на 30 А и односторонний переключатель, при этом элементная цепь потребляет 22,91 А при двухпозиционном напряжении 240 В. линии и 23,91 А в линии 230 В и нейтрали.

Подключение проводки такое же, несмотря на то, что оба провода подключены к L ₁ и L ₃ — это две горячие линии в случае 240 В переменного тока, в то время как L ₁ является горячим, а L ₃ — нейтральным в случае 230 В. AC.Для 22,91 А или 23,91 А подходит провод 10 калибра с переключателем на 30 А и защитным автоматом, как показано на электрической схеме.

• Для одноэлементного водонагревателя можно использовать двухэлементный термостат.
• Одноэлементный термостат нельзя использовать для двухэлементного водонагревателя.
• Одноэлементный термостат может использоваться только для сдвоенного элемента в случае одновременной (непрерывной) работы резервных элементов, которые требуют различного подключения проводки (мы покажем в следующих статьях этой серии).
• Элемент водонагревателя 240 В переменного тока можно подключить к 120 В переменного тока.
• Водонагревательный элемент на 120 В переменного тока не может использоваться для 240 или 230 В.
• Верхний термостат на 240 В нельзя использовать с одноэлементным водонагревателем, так как одноэлементный термостат похож на верхний термостат двухэлементного термостата. Необходимо соблюдать осторожность при замене соответствующего термостата.
• 30A Выключатель и провод 10 калибра можно использовать на водонагревателе 240 В переменного тока.
• Переключатель на 15 А, 120 В можно использовать в цепи 20 А, 120 В.
• Переключатель на 20 А, 120 В не может использоваться в бытовых цепях 15 А, 120 В.
• Переключатель, рассчитанный на 120 В, нельзя использовать в цепи 240 В и наоборот.
• Переключатель 240 В можно использовать в цепи 120 В, если номинальная сила тока такая же.
• Переключатель на 120 В нельзя использовать в цепи 240 В, даже если номинальный ток в амперах такой же.
• Слишком большой выключатель, используемый для защиты, может повредить водонагреватель или другие подключенные приборы, даже привести к возгоранию из-за перегрева.
• Переключатель большего размера в порядке, но более низкий номинал, чем ток нагрузки, может привести к расплавлению контактов переключателя.
• Выключатель меньшего размера или такой же номинал с выключателем тока нагрузки может отключать и сбрасывать цепь снова и снова. Используйте прерыватель правильного размера.

Кроме того, переключатель, рассчитанный на:

• 120 В, можно использовать только для 120 В.
• 240 В можно использовать для 120 В, 240 В, но не для 277 В (коммерческие приложения)
• 120–277 можно использовать для 120, 240 и 277 В.

Связанная проводка водонагревателя: Как подключить термостат одновременного водонагревателя на 240 В?

Таблица размеров защиты автоматического выключателя и калибра проводов для водонагревателя

В следующей таблице показаны размеры автоматического выключателя в амперах и размер медных проводов для 120 В, 208 В и 240 В переменного тока.

Может быть подключено менее 1500 Вт 14 калибра с защитой 15 А.Следуйте местным нормам.

Ниже приведена схема защиты от перегрузки по току автоматического выключателя или предохранителя в амперах и сечение провода, основанное на таблице 310-16 NEC с учетом температуры 75 ° C от ^до для элементов водонагревателя в диапазоне от 3 кВт до 12 кВт для 208 В, 240 В, 277 В. и 480 В переменного тока.

Цветовой код проводки Используемый

Красный для Live или Phase , Black для Neutral и Green для заземляющего провода.Вы можете использовать коды конкретных регионов, например I EC — Международная электротехническая комиссия (Великобритания, ЕС и т. Д.) Или NEC (Национальный электротехнический кодекс [США и Канада], где:

NEC:

Черный = Фаза или Линия , Белый = Нейтраль и Зеленый / Желтый = Заземляющий провод

• Трехфазный 240 В, 208 В или 277 переменного тока:

Черный = Фаза 1 или Линия 1 , Красный = Линия 2, Синий = Линия 3, Белый / Серый = Нейтраль и Зеленый / Желтый = Заземляющий провод

IEC:

Коричневый = Фаза или Линия , Синий = Нейтраль и Зеленый = Заземляющий провод

• Три полюса 400 В или 415 В переменного тока:

Серый = Фаза 1 или Линия 1 , Черный = Линия 2, Коричневый = Линия 3, Синий = Нейтраль и Зеленый = Заземляющий провод

Калибр проводов и размер автоматического выключателя для таблиц водонагревателей приведены ниже в качестве справочной информации для загрузки для дальнейшего использования.

• Электричество — наш враг, если вы дадите ему шанс убить вас, помните, они никогда не упустят его. Пожалуйста, прочтите все меры предосторожности и инструкции при выполнении этого руководства на практике.
• Не угадайте.

  No related posts.
