Схема подключения двухкнопочного выключателя: Как подключить двухклавишный выключатель: схема подключения, инструкция — Концессии и государственно-частное партнерство в ЖКХ

Содержание

Схема подключения двухклавишного выключателя: этапы

Важные моменты в вопросе, как подключить выключатель с двумя клавишами дома

Согласитесь, выключатель с двумя клавишами — это инженерная разработка, отличающаяся практичностью и простотой использования. Как говорится, из одной точки вы можете управлять сразу несколькими светильниками или лампами в люстре.

Будьте внимательны при монтаже выключателя к электросети — работайте в перчатках, имеющих изоляцию

Собираем инструменты для монтажа выключателя

У каждого мастера в хозяйственном арсенале найдётся стандартный набор инструментов, который необходим для ремонта светильников или электропроводки. В этот саквояж должны быть включены:

пассатижи с бокорезом;
малярный нож;
набор отвёрток;
хорошо прорезиненные перчатки;
изолента или специальные трубки;
самозажимная клемма;
винтовой зажим;
дрель, кабель (в том случае, если проводка прокидывается впервые).

Все инструменты для работы с электричеством обязательно должны иметь прорезиненные ручки, иначе существует риск удара током, если незапланированно случится пробой проводки.

Список материала, задействованного в монтаже выключателя, может расширяться в зависимости от подготовки места

Подготовительные мероприятия, о которых нужно знать

Прежде чем приступить к установке двухклавишного выключателя и подключению его к освещению, идеально ознакомиться с техникой безопасности по данному виду работу. К сожалению, многие игнорируют этот факт, поэтому мы решили ограничиться крайне важными моментами:

Не забываем обесточить помещение. Без этой манипуляции приступать к подсоединению регулятора освещения крайне опасно.
Определяем, какой из проводников кабеля является фазой, какой − нулём. Разобраться с этим поможет специальная индикаторная отвёртка. При касании фазы на ней загорается лампочка.
Подготовим весь изоляционный материал. Это могут быть силиконовые или резиновые трубочки, изолента и другие материалы, препятствующие пробою высокого потенциала.

Изоляционный слой на жилах может быть ошибочным, поэтому проводите проверку напряжения амперметром или индикатором

Подробная схема подключения выключателя на две лампочки в домашней люстре

Опытный электрик самостоятельно сможет прочитать схему подключения выключателя с двумя клавишами и установить устройство без просмотра обучающих видео. Однако, для новичков эта задача под силу только при следовании соответствующему алгоритму. Давайте расшифруем, как работает заданная схема.

Схема подключения двухклавишного выключателя на фото

Обратите внимание на конструкцию двухклавишного выключателя, изображённого на схеме. Он имеет два ключа, которые размыкаются и смыкаются при нажатии на кнопку поочерёдно. Нулевой и заземляющий проводник подходит к источнику освещения непосредственно от электрощита, а от выключателя предоставляется только фаза, которая предварительно выходит из основного угла, после чего проходит через размыкающиеся контакты обоих клавиш выключателя. Способ распределения проводников в распределительной коробке рассмотрим в инструкции из следующего раздела.

Инструкция по установке и подключению двухклавишного выключателя

Подключение двухклавишного выключателя должно полностью соответствовать схеме, рассмотренной выше. Выполним монтаж по следующей инструкции.

В зависимости от маркировки электрических проводов фаза и ноль могут отличаться по цвету. Фаза может иметь коричневый или серый окрас, а ноль всегда остаётся синим или голубым.

Помните, что на лампочки от электрощита фаза должна уходить через выключатель. Такое подключение является безопасным

Как подключить люстру с тремя лампочками к двухклавишному выключателю

Многие горе-электрики, не зная, как подсоединить двухклавишный выключатель с люстрой, оснащённой несколькими лампами, попросту подключают источник освещения к одной клавише. Тем не менее, данная манипуляция неправильная, так как все возможности регулятора не задействованы.

Зачастую фаза в люстре имеет фиолетовую изоляцию (схема)

Рассмотрим, как выглядит подробная схема заданного подключения. Как видим из схемы, нам необходимо разделить провода, которые идут к патронам люстры в месте их соединения на две группы. Одна группа станет ответвлением к первой клавише выключателя, а другая — ко второй.

Схема подключения электрического проходного двухклавишного выключателя

Механизм подключения двухклавишных проходных выключателей не похож на способ подключения устройства обыкновенной конструкции.

Проходные выключатели необходимы для того, чтобы освещением в комнате можно было управлять с разных мест. Технология данного подключения трудоёмкая, поэтому важно иметь навык.

Схема подключения проходного двухклавишного выключателя

В два подготовленных места в помещении вставляются выключатели. Помните, что у них должны быть довольно длинные контакты. Далее происходит размещение всех светильников, которые будут подключены к данной системе. При помощи трёхжильных кабелей совершается подключение согласно изображению на схеме. Скрутка всех шести контактов должна происходить только в распределительных коробках. Не допускается контактировать проводники между собой непосредственно в стене или перед выключателем.

Подключение двухклавишного выключателя света с розеткой: расшифровка схемы

Чтобы правильно произвести монтаж блока, в котором совмещены розетка и кнопка выключателя, необходимо действовать по ниже изображённой схеме.

Схема подключения двухклавишного выключателя с розеткой (блок с 1 клавишей)

Алгоритм действий следующий:

из основного щитка выводят кабель с двумя жилами: фаза и ноль. Он соединяется с контактами в распределительной коробке. Посредством сдвоенного кабеля подключается светильник и выключатель с розеткой;
в распределительную коробку приходит три кабеля, выходящие от установленного блока. Светильник подключается одной жилой к нулю, а второй − к свободной клемме выключателя;
в случае если в блоке «розетка + выключатель» предусмотрен заземляющий проводник, его необходимо соединить с таким же проводником в распределительном коробе.

Как выполняется подключение двухклавишного выключателя с подсветкой своими руками

Не зная, как устроен двухкнопочный выключатель с подсветкой, нельзя говорить о возможности правильного его подключения, поэтому рассмотрим, какие составляющие входят в конструкцию регулятора посредством изображения ниже.

Устройство выключателя с подсветкой и двумя кнопкам

Фаза, приходящая на данный тип выключателя, соединяется с контактом L. Далее с контактов L1 и L2 фаза уходит на освещение. При работе подвижных контактов происходит замыкание L1, L2, L между собой. Непосредственно подсветка, которой оснащён наш выключатель, состоит из резистора и неоновой лампочки, которые припаяны к контактам L и L1. В случае, когда выключатель находится в выключенном положении, контакты L и L1 разомкнуты, при этом через нить накала напряжение приходит к неоновому диоду, заставляя его загораться. Когда клавиша выключателя меняет положение, контакты смыкаются, приводя в работу светильник, тем самым прекращая подачу напряжения к подсветке.

Тонкости подключения двухкнопочных выключателей в домах с разными системами заземления

В зависимости от новизны электросети в доме, меняется и её способ заземления. Именно этот показатель влияет на различие установок двухкнопочных выключателей света для заземляющих систем типа TN-C, TN-S, TN-C-S.

Схема подключения выключателя с двумя клавишами в сети с заземлением TN-C

Обратите внимание на схему: здесь выключатель коммутирует только фазовые проводники

По схеме видим, что из общего электрощита на распределительную коробку приходит фаза (красный) и ноль (синий). Нулевой проводник соединяется с соответствующими контактами на двух светильниках. В то время, когда фаза приходит к выключателю на контакт L, после чего выходит из контактов L1, L2 или «1», «2» в зависимости от модели устройства. Далее проводник из первого контакта через распределительную коробку идёт к первому светильнику, а жила со второго, соответственно, − ко второму источнику освещения. Все соединения проводов на схеме отображены жирными точками.

Схема установки двухклавишного выключателя с системами заземления TN-S и TN-C-S

Третьего проводника может и не быть в электросети, если она старого образца

Схема подключения двухклавишного устройства будет производиться подобным образом, как и предыдущая, единственным отличием считается наличие жёлто-зелёного заземляющего проводника, выходящего из распределительного щитка. Защитный кабель, как и «фаза», и «ноль», приходит вместе в распределительную коробку. Откуда уходит только светильник и соединяется с соответствующим по цвету кабелем.

Если в вашей домашней электросети отсутствует третий защитный провод, значит, подключать имеющийся проводник на люстре никуда не нужно. В квартире можно выполнить только защитное зануление.

Ошибки, которые возникают при подключении выключателя с двумя клавишами

Даже опытные электрики способны выполнить подключение неправильно, и на это могут быть разные причины: усталость, переделывание чужой работы и другие. В любом случае самыми распространёнными ошибками считаются:

Не забывайте изолировать все произведённые соединения

Подключение нулевого (синего) проводника к одному из «фазных» проводников (красный, жёлтый или коричневый). Ноль всегда должен соединяться с нулём непосредственно в распределительном коробе.
Возможно подключение «фазного» питающего проводника на один из отходящих контактов L1 или L2 («1» или «2»), когда необходимо осуществить подсоединение к общему контакту L. В таком случае люстра будет загораться исключительно при одновременном нажатии двух клавиш выключателя, в противном случае освещения не будет.
Вывод к выключателю проводника «ноль» вместо «фазного». В данном случае напряжение всегда будет присутствовать на цоколе лампочки. Соответственно, его почувствовать можно будет при первой замене лампочки.

Неправильное подключение контактов электричества опасно возгоранием

Всегда будьте внимательны при работе с электричеством. В противном случае вы рискуете получить сильный удар током, который вызывает опасные последствия для дальнейшей жизнедеятельности организма. Если у вас остались вопросы по подключению двухклавишных выключателей и расшифровке схем, задавайте их в комментариях. Мы обязательно ответим вам в ближайшее время.

Схема подключения двухклавишного выключателя: 8 правил

Подключение двухклавишного выключателя на две лампочки: устройство прибора

Довольно часто при ремонт старой или подключении новой проводки появляется вопрос, как правильно подключить двухклавишный выключатель, так, чтобы он обеспечивал несколько режимов освещения. Мастера чешут затылки в раздумьях, как осуществить подключение такого устройства с учетом необходимых норм безопасности

Для того, чтобы ответить на этот вопрос, необходимо разобраться в самом устройстве выключателя и принципе его работы. Конструкция и устройство двухклавишного выключателя очень просты.

Он состоит из следующих деталей:

Двух, двигающихся вверх и вниз клавиш;
Корпуса прибора, который нужно снять перед выполнением работ в сети;
Клеммников которые обеспечивают контакт в устройстве.

Работы по подключению этого устройства довольно просты и если вы грамотно все выполните, то прибор будет работать качественно долгое время.

Расключение двухклавишного выключателя: его принцип действия

Внутри двухклавишного выключателя, в котором нет подсветки, имеются два провода, проложенные параллельно друг друга, а также введение для фазы. Клеммы, подходящие к клавишам, могут независимо от другой смыкать либо размыкать контакт, после чего поочередно или сразу все включаются лампочки.

Иногда клеммники в выключателе могут заменяться винтовыми зажимами. Отличие этих устройств состоит в том, что клеммы долго и надежно удерживают провод, а вторые- зажимы, делают то же, только не зажимая при этом провод. Они закручивают его. В связи с этим первый вариант подключен проще и служит при эксплуатации дольше. Также в конструкцию выключателя может входить дополнительная диодовая подсветка – диммер, который расположен на каждой клавише.

Если в устройстве нужно подавать ток сразу на несколько ламп, а не на одну, то стоит, конечно же, использовать многожильный провод. Это именно позволяет сделать современная двухклавишная модель нового выключателя.

Принцип действия двухклавишного выключателя:

Вы можете включить лишь одну кнопку, для того, чтобы зажглась всего одна лампочка или же определенная группа светильников.
У вас имеется возможность включить другую клавишу, после приведение в действие которой освещение появится в другой части комнаты, или включится дополнительная группа лампочек.

Можно применить и третий вариант, тот, когда, включив обе клавиши вы освещаете всю комнату целиком.

Следует заметить, что некоторые двухклавишные выключатели имеют в своей конструкции две изолированные друг от друга кнопки. В этом случае вы имеете дело с модульными устройствами.

Как подключить двухклавишный выключатель к двум лампочкам: необходимые инструменты

Двухклавишный выключатель, кроме своей внешней эстетической составляющей, может выполнять функцию экономии электроэнергии, а также создания разнообразной изысканной атмосферы.

Кроме этого, двухклавишные выключатели повышают уровень безопасности, ведь их установка уменьшает в помещении число точек присоединения электрического напряжения.

Если вы планируете самостоятельно устанавливать двухклавишный выключатель, то следует знать, что во время работы с электричеством нужно соблюдать правила безопасности и предельную точность и осторожность. Для этого заранее позаботьтесь о том, чтобы все материалы и инструменты, которые нужны будут вам в процессе работы, находились под рукой.

Для подключения выключателя вам пригодятся:

Отвертка крестовая и плоская;
Плоскогубцы;

Изолента;
Бокорезы;
Строительный нож, имеющий острое лезвие;
Обжимник;
Выключатель;
Провод необходимой длины и сечения.

Перед тем началом работ необходимо сначала зачистить концы провода на сантиметр-полтора, чтобы обеспечить хороший контакт с клеммами. Если провод у вас мощный и многожильный, нужно отпрессовать его концы. Необходимо знать, что к выключателю, имеющему две клавиши, должно идти три провода. Первый из них фазный- входной, а два других выходные. Они будут подавать напряжение именно на сам светильник. Провод нейтральный и заземление, присоединяют напрямую к контактам.

Схема подсоединения двухклавишного выключателя проходного

Каждый, находящийся в доме прибор, должен гарантировать на только максимальный уровень удобства, но свою функциональность и практичность. В сравнении с обычным проходным выключателем, двойной имеет ряд преимуществ, делающих его более универсальным.

Проходные двухклавишные выключатели по своей сути представляют собой два проходных одинарных выключателя, совмещенных в одном корпусе, и работающих по тому же принципу. У данного выключателя имеется 6 контактов.

Данный выключатель имеет указатель, который всегда совмещает положение клавиши включения света, а также рычаги для выключения освещения. Когда свет выключен, можно нажать на кнопку двойного выключателя и таким образом управлять освещением.

В этом случае не имеет значение, положение, в котором находилась клавиша вашего проходного выключателя.

Правила действия схемы управления с двух мест:

Грамотно собранная схема подсоединения двойного выключателя дает возможность управлять двумя различными группами освещения, находясь в двух местах, причем действуют они независимо один от другого;
Два двухклавишных выключателя проходных могут работать на двух направлениях;
Два двухклавишных выключателя должны монтироваться на выбранных местах в установочные коробки;

Могут размещаются все группы, освещения: светильники, люстры или бра с несколькими точками света.;
Ко всем источникам света должен подходить трехжильный кабель, где имеется фаза (L), заземление, а также рабочий ноль (N).
Кабель подбирается нужной длины, и необходимо учитывать, что к выключателям идут два трехжильных кабеля – 6 контактов.
В распределительной коробке по схеме соединяются провода.

Произвести монтаж такой схемы вы сможете и используя четыре одинарных проходных выключателя, однако такая замена не будет рациональной. Устанавливать двойные проходные выключатели выгодней, потому, что так вы экономите кабель и распределительные коробки. Из двойного выключателя проходного можно изготовить одинарный перекрестный прибор. Для этого необходимо соединить между собой контакты, и закрепить клавиши вместе, чтобы они могли одновременно совместно работать. Схема расключения такого одинарного проходного выключателя намного проще и поможет помочь организовать более правильное управление электроосвещением с разных точек.

Схема подключения двухклавишного выключателя и розетки (видео)

Сфер применения двойного выключателя насчитывается множество. Их обычно используют в люстрах для получения возможности регулировки интенсивности освещения. С их помощью вы можете включить либо какую-то одну группу ламп, все освещение одновременно или вообще один светильник.

Также данные приспособления применяются для освещения раздельных санузлов или при зонировании пространства в помещении.

Схема подключения двухклавишного выключателя. Подключение двойного выключателя ~ Электрик в квартире и частном доме.

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.
Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.
В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.
Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.
В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете.

В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.
Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.
Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.
В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.
Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.
Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.
Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.
Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.
Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

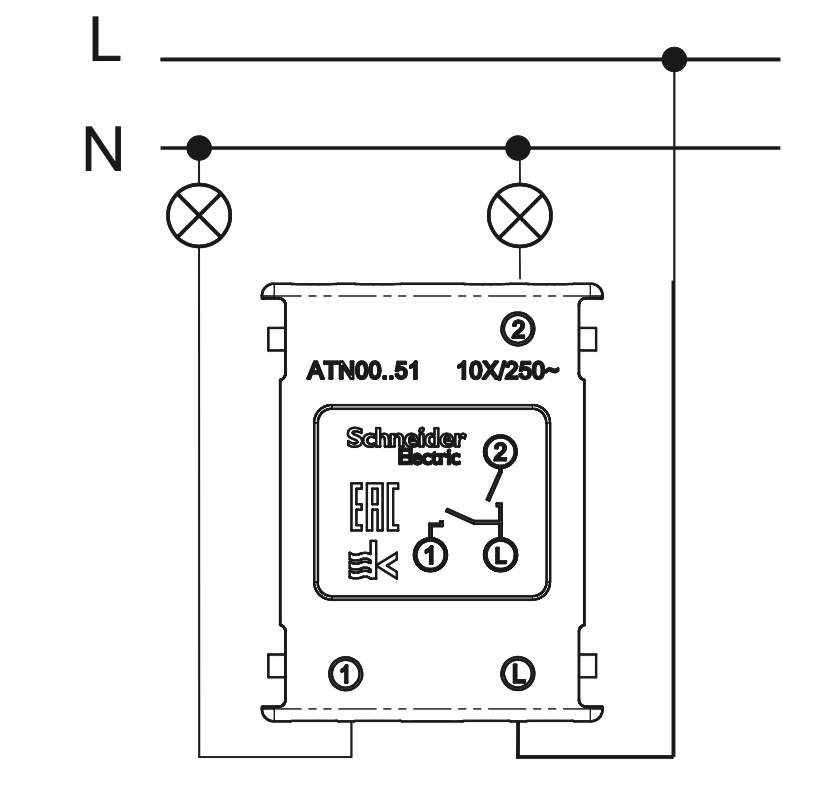

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.
В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).
Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.
С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2.

Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.
К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.
После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.
Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Схема подключения двухклавишного выключателя. Подключение двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Схема подключения двойного выключателя на 2 лампы

Автор Alexey На чтение 7 мин. Просмотров 698 Опубликовано 16.01.2016 Обновлено 16.01.2016

Двухклавишный выключатель являет собой пару независимых одинарных выключателей, совмещённых в единой конструкции. Выгода от его применения очевидна – для скрытой установки требуется одна монтажная коробка (подрозетник), и не нужно проделывать дополнительно отверстие в стене, особенно, если она бетонная, да и цена одного спаренного ниже, чем двух отдельных.

Применяется для включения рядом стоящих секций освещения, — это могут быть ванная и туалет, лампочки в коридоре, группы светодиодных источников света или люстра, имеющая раздельное включение ламп.

Требуется схема

Для правильного и надёжного подключения нужно прежде себе представить себе весь алгоритм действий, и для этого должна быть нарисована схема. Опытный электрик может делать такие простые электротехнические работы и без бумажки с рисунком, но только потому, что он «нарисован» в его памяти благодаря опыту работы. Для новичка же будет правильным начать с листка бумаги.

Схема подключения двухклавишного выключателя света

Предварительные условия

Имеем приходящие от щитка фазу и ноль, сразу обозначаем их соответствующим цветом. Если проводка одноцветная, нужно обязательно выяснить, где находится фаза с помощью индикатора. Запрещается подавать фазное напряжение на электроприбор, минуя выключатель – от этого зависит безопасность.

После определения принадлежности проводов нужно не забыть их обесточить. Как правило, выключатели подключаются с помощью распределительной коробки, в которую заходят сетевые провода. Допустим, подключаются разные группы электроосветительных приборов, и кабели к ним уже проложены, осталось подвести их к местам соединений в указанных на схеме точках.

Также должны быть уложены провода, спускаемые к выключателю, и выведенные через зафиксированный подрозетник. Нельзя сначала делать подключение, а потом уже проводить укладку и фиксацию электропроводки – от механических воздействий может пострадать контакт, или даже отломиться провод так, что его уже нельзя будет подтянуть к точке соединения.

С чего начать?

Ответ на вопрос, как подключить двухклавишный выключатель, состоит из двух частей:

монтаж проводов в распределительной коробке наверху;
подключение внизу клемм самого выключателя к коммутируемым проводникам.

Принципиальной разницы, с чего начинать нет. Но лучше начать с выключателя, потому что потом, делая подключения в коробке, имея тестер, проще найти общий провод и коммутируемые линии, переключая клавиши. Но внизу, имея выходящую из распределительной коробки одноцветную проводку, определить точки её подключения можно будет только опытным путём.

При прокладке провода к двойному выключателю света необходимо его прокладывать трехжильным проводом

Определение контактов способом тестирования

Сердцевина имеет три контакта, как правило, они соответствующе обозначены, может быть даже нарисована схема. Если по какой-то причине визуально невозможно определить принадлежность клемм, или это нужно сделать с уже подключёнными проводами к выключателю в коробке, то их определяют с помощью тестера.

Для этого клавиши переводят в выключающее положение, подсоединяют измерительные щупы и включают одну из клавиш. Если ничего не происходит, её возвращают в исходное положение, включают другую. Если и в этом случае нет сигнала, то включают клавиши одновременно, — ток потечёт через замкнутые контакты и соединительную шину общего контакта.

индикаторная отвертка. «Прозвонка» фазного провода

Таким образом, щупы указывают на две коммутационные линии. Тогда один из щупов переставляют на найденный общий контакт, и путём поочерёдного включения определяют левую и правую клавиши. Опытным путём нужно найти такое расположение, чтобы один щуп всегда оставался на одной общей клемме, а другой по очереди показывал срабатывание каждой клавиши.

Важно их не перепутать, хоть для люстры это не имеет особого значения, но будет неудобно, если свет слева будет включаться правой кнопкой, и наоборот.

Выступающие провода

Подключение настенного выключателя не вызывает особых проблем. В случае скрытой установки, решение, как подключить двойной выключатель сводится к ответу на вопрос: «На какую длину должны выступать провода из подрозетника?»

Выступающие провода из под розетника примерно 10-20 см

Есть такое негласное правило электромонтёров: провод должен свободно доставать до соответствующих клемм повёрнутого клавишами вниз выключателя, горизонтально прислонённого к нижней точке монтажной коробки. Таким образом, сердцевина выключателя будет поворачиваться как бы на горизонтальной оси, входя вместе с проводами в подрозетник.

Некоторые электрики дают провода с запасом и сгибают их в виде пружинящей змейки. Главное, чтобы выключатель свободно входил вовнутрь, и не упирался в провода. Само собой, подключать их клеммам нужно очень тщательно, иначе в момент установки они могут выскочить из клемм.

Вставленный до упора выключатель, придерживая рукой, фиксируют с помощью равномерно закручиваемых болтов, распирающих скобяные зажимы. Фиксация должна производиться только в том случае, если сам подрозетник уже надёжно закреплён. Завершает установку прищёлкивание клавиш.

Распределительная коробка

Для соединения проводов в указанных на схеме точках можно применить скрутку, заизолировав её изолирующей лентой, но надёжность и эстетический вид будет не на самом высоком уровне.

Способы скрутки проводов

Вместо изоленты можно применить термоусадочную трубку – стягиваясь, она прижмёт потуже контактируемые поверхности, что добавит надёжности контакту. Применять скрутку нежелательно, если существует возможность ошибки – при раскручивании проводов металл жилы трескается, теряет прочность и проводимость.

Нельзя таким способом соединять одножильные и многожильные провода – в таком случае их лучше припаивать или применять опрессовку специальными гильзами. И уж совсем недопустимо скручивать вместе медь и алюминий – в точке контакта будут происходить электрохимические коррозионные процессы, ведущие к потере контакта. Как альтернативу скрутке можно применить самозажимные соединения WAGO.

Колодка в коробке – простое решение
Часто распределительные коробки продаются вместе с монтажными колодками, имеющими набор клемм для удобного подключения проводов.

Тип и разновидность значения не имеют, главное, чтобы они выдерживали напряжение и ток, и подходили для материала стены. Подключение осуществляем, как на вышеприведённой схеме, в указанных точках соединяя соответствующие провода.

Начинаем с фазного проводника, заводим на клемму, зажимаем, и тут же на неё подключаем провод от выключателя. Потом повторяем эту процедуру для остальных клемм. Всегда важно маркировать провода, это сэкономит время на определение их принадлежности.

Подключение выключателя света к двум лампочкам

Подключение без распределительной коробки

Согласно ПУЭ, всегда должен быть доступ к распределительным коробкам. В домах и квартирах, где эстетичность выходит на первый план, крышка на стене не будет вписываться в композицию стиля, диссонируя с окружающей обстановкой. Заклеить дорогими обоями тоже не лучшее решение – при необходимости доступа их придётся сорвать.

Поэтому, в последнее время стали применять прогрессивные методы подключения выключателей, требующие немного больше кабеля, но зато исключающие распределительную коробку. Дело в том, что используется углублённый подрозетник, и все соединения осуществляются в нём.

Углубленный подрозетник вместо распред коробки

Фазный провод заводится сразу на общую клемму выключателя, провода идущие к лампочкам тоже подключаются непосредственно на коммутированные выходы, в подрозетнике осуществляется только соединение нулевых проводников. При достаточной сноровке такой способ подключения можно осуществить и в монтажной коробке обычного размера.

вся схема соединения в подрозетнике . Принцип соединения проводов тот же

При замене выключателя старый провод может отломаться. Удлинить его можно с помощью такого клеммника:

Подключение двухклавишного выключателя

Казалось бы, что может быть проще, чем подключение обычного двухклавишного выключателя? Подключил три провода и наслаждаешься светом новой люстры. Однако, как показывает практика, это не сложное мероприятие вызывает множество вопросов у «электриков-любителей». Итак, попробуем разобраться, как нам подключить двухклавишный выключатель своими руками и никому не навредить.

Первое, что я хочу вам сказать — электрический ток очень опасен для жизни и здоровья, поэтому если вы не уверены в своих силах, лучше доверьте это дело профессиональным электрикам. Если же в своих способностях вы уверены и руки растут откуда надо, то вперед, смело окунайтесь в мир электричества. Сложного в этом ничего нет.

Перед тем как приступить к работе, необходимо убедиться в отсутствии напряжения на линии. Если напряжение отсутствует, можно начинать непосредственно подключение выключателя.

Как видно на рисунке, линия питания освещения приходит в распаечную коробку и уходит на следующую распаечную коробку. Еще в коробку заходит кабель от выключателя и от светильника.

Примечание все кабели, которые мы используем, имеют три жилы, за исключением того кабеля, который уходит непосредственно на люстру. В этом месте нам понадобится кабель, который имеет не менее четырех жил. Ниже станет понятно для чего. Для соединения жил кабелей между собой можно использовать клемники, либо соединители типа «Wago». Применять скрутки не рекомендуется.

Соединение производим в следующем порядке: нулевую жилу питающего кабеля мы соединяем с нулевой жилой кабеля, который уходит на люстру и с нулевой жилой кабеля, который уходит дальше, к следующей распаечной коробке. Аналогично поступаем с заземляющими жилами. Итого, у нас должно получиться два соединения, в каждом из которых, соединено по три провода. Жила, по которой в распаечную коробку приходит фаза, мы соединяем с первой жилой кабеля, уходящего к выключателю. Далее мы берем вторую жилу кабеля, который уходит к выключателю и соединяем ее с третьей жилой кабеля, идущего к люстре. Точно также соединяем третью жилу кабеля, идущего от выключателя с четвертой жилой кабеля, который идет к люстре. Теперь у нас добавилось еще три соединения. Образно говоря, мы проложили маршрут для электрического тока через выключатель к люстре.

На этом все наши работы с распаечной коробкой закончены. Можно аккуратно заправить все соединения в нее и закрыть крышку. Теперь мы переходим непосредственно к подключению выключателя. У двухклавишных выключателей имеется один входной контакт и два выходных. Производители не используют каких-либо определенных стандартов в расположении контактов, поэтому входной и выходные контакты могут находится в разных местах выключателя. Как правило добросовестные производители помечают входной контакт либо буквой «L», либо стрелочкой, направленной внутрь выключателя. Если на вашем выключателе нет таких обозначений, то вам поможет обыкновенная прозвонка (мультитестер) со звуковым сигналом. Прикладываем контакты прозвонки поочередно к различным контактам и замыкаем-размыкаем выключатель. Если при замыкании контактов выключателя звуковой сигнал раздается, а при размыкании пропадает, значит мы нашли входной контакт. Подключаем к нему жилу, которая уже соединена в распаечной коробке с линией питания. К другим двум контактам подключаем две оставшиеся жилы, которые соединены в распаечной коробке с жилами кабеля, идущего к люстре.

На этом подключение закончено. Можно подавать напряжение и проверять работу выключателя. Как видите ничего сложного в этом нет и справиться с этой работой под силу практически любому человеку.

В конце я еще раз повторюсь, что электричество представляет большую опасность и все электромонтажные работы лучше доверять профессионалам, у которых есть соответствующее образование и навыки.

Схема подключения двухклавишного проходного выключателя

Двухклавишный проходной выключатель – это выключатель света на две линии освещения с возможностью включения / отключения каждой линии с нескольких мест. Как правило, такой выключатель (переключатель) используют в больших по площади или своей протяженности помещениях, например, длинный коридор или лестничный марш. Установка и использование такого двухклавишного проходного выключателя повышает комфорт.

Внешний вид

Двухклавишный проходной выключатель внешне выглядит как обычный двухклавишный, но это только визуально, механизм и схема подключения проходного двухклавишного выключателя отличается от обычного. Часто встречается, что клавиши в проходных выключателях обозначаются стрелками, такое обозначение помогает ориентироваться о типе выключателя. Другими словами, при включении светильника выключателем со стрелкой подразумевается, что где-то находится такой же выключатель которым этот же светильник можно отключить.

Преимущество

Чтобы включить или отключить источник света, например, в длинном коридоре без проходной схемы, вам бы пришлось постоянно преодолевать расстояние к обычному выключателю, в случае с использованием двухклавишного проходного выключателя вы управляете одним светильником с любых мест необходимых вам мест.

Примеры использования

Вариантов как подключить двухклавишный проходной выключатель (переключатель) существует множество, рассмотрим самые распространенные:

Длинный коридор с несколькими светильниками.
Вдоль коридора расположены несколько светильников и проходные выключатели, один из них двойной проходной.
Схема подключения
Спальная комната по бокам кровати прикроватные тумбы и свисающая подсветка.
Установлены два двухклавишных проходных выключателя с возможностью включать и отключать каждый светильник с любого места.
Схема подключения

Как подключить двухконтактный переключатель без фиксации? — Mvorganizing.org

Как подключить двухконтактный переключатель без фиксации?

Как подключить 2-контактный переключатель SPST

Подключите нагрузку к клемме №1 или №3. Убедитесь, что ваш груз заземлен.
Подключите положительный полюс источника питания к другой неиспользуемой винтовой клемме.
Нагрузка запитывается ТОЛЬКО, когда переключатель SPST находится в положении ON.
Для переключателей мгновенного действия имеется только 1 мгновенное положение (ВКЛ).

Что такое кнопочный переключатель мгновенного действия?

Нажимной переключатель (кнопка) — это переключатель мгновенного действия или без фиксации, который вызывает временное изменение состояния электрической цепи только тогда, когда переключатель физически активирован. Когда кнопка отпускается, цепь разрывается. Этот тип переключателя также известен как нормально разомкнутый (NO) переключатель.

Как подключить макет к коммутатору?

Подключите положительные провода с помощью красных перемычек. Затем подключите положительную шину макета к тому же горизонтальному ряду, что и верхняя ножка переключателя.Теперь подключите ряд, в котором находится нижняя ножка переключателя, к ряду, в котором находится анод светодиода.

Как работает мгновенный переключатель?

Мгновенные переключатели требуют непрерывного сжатия. Они включаются, когда пользователь нажимает на переключатель, и остаются включенными только до тех пор, пока есть давление на переключатель. Как только давление будет снято, они отключатся. Например; дверной зуммер или электродрель.

Что такое тактильный переключатель?

Тактильный переключатель — это переключатель, срабатывание которого можно ощутить на ощупь.Функции тактильного переключателя. Щелкните Ответ. Реакция на нажатие кнопки позволяет пользователю почувствовать реакцию переключателя.

Какая часть подключается и замыкает цепь звукового сигнала нажатой кнопки?

Работа цепи светодиода кнопки Одна ножка кнопки подключена к источнику питания 5 В, а другая подключена к светодиоду через резистор, как показано на принципиальной схеме. Первоначально кнопка не пропускает ток через нее, но при ее нажатии замыкает цепь, и светодиод начинает светиться.

Где используется кнопочный переключатель?

Кнопочные переключатели в основном бывают двух типов — мгновенного и немгновенного действия. Эти переключатели обычно используются в калькуляторах, кнопочных телефонах, кухонной технике, магнитных замках и некоторых других механических и электронных устройствах, используемых в домах или на производстве.

Что означает разомкнутый выключатель?

Этот символ возник как схематический рисунок батареи самого раннего типа. Изображение варианта C предполагает, что это открытый переключатель.

Кнопка — аналоговый датчик?

Аналоговый датчик: кнопочный мониторинг. Простейшей формой изменения аналогового показания может быть контроль кнопки, удерживаемой понижающим резистором. Когда кнопка нажата, показание перескакивает до 255, так как аналоговый вывод показывает 5 В.

Кнопка аналоговая или цифровая?

Переключатели и кнопки

обычно используются в качестве устройств ввода для цифровых систем. Выход схемы можно переключать между Vdd и Gnd путем нажатия / отпускания кнопки или сдвига переключателя.

Датчик аналоговый или цифровой?

В отличие от аналогового датчика, цифровой датчик выдает дискретные значения (0 и 1). Дискретные значения в цифровой связи часто называют цифровыми или двоичными сигналами. Электронные датчики или электрохимические датчики, в которых преобразование и передача данных происходит в цифровом виде, являются цифровыми датчиками.

Выключатель — аналоговый или цифровой?

Цифровые сигналы могут иметь только одно из двух значений: ВЫСОКОЕ или НИЗКОЕ. напряжение, как и аналоговый датчик, но вместо того, чтобы отправлять напряжение между нулем и максимумом, он будет отправлять только ноль ИЛИ максимум.Например, датчик переключателя бампера — это цифровой датчик.

Сколько аналоговых и цифровых портов датчиков имеется в VEX EDR?

16 сенсорных портов

Линейный повторитель аналоговый или цифровой?

Line Tracker является аналоговым датчиком, а это означает, что он может выводить гораздо больше значений в пределах своего диапазона потенциальных значений (в данном случае от 0 до 5 В), чем цифровой датчик, который будет выдавать только несколько дискретных значений в диапазоне (например, 1, 2, 3, 4 и 5 В), как в случае с цифровым датчиком.

Что такое датчик удара?

Датчики удара (выключатель удара) представляют собой цифровые датчики с программой робота для выполнения различных задач. Датчик ударов (переключатель неровностей) может обнаруживать препятствия и избегать их.

Какова внутренняя структурная схема кнопочного переключателя?

Кнопочный переключатель делится на кнопку пуска (зеленая кнопка), кнопка остановки (красная кнопка) и составной кнопочный переключатель (цвет не обязательно), а различные функции определяются положением внутреннего моста. тип подвижный контакт .Что такое подвижный контакт мостового типа?

Расширенное обучение: В чем разница между НО и НЗ кнопочных переключателей?

Как показано на рисунке выше, 1 — это колпачок кнопки, зеленого и красного цветов, о которых мы упоминали выше; 2 — пружина, которая является ключом к использованию кнопочного переключателя с контактором; 3 — подвижный контакт мостовидного типа; 4, 5 — статический контакт.

Характеристики пружины (2) известны всем.Самая большая особенность заключается в том, что он автоматически сбрасывается при отсутствии внешней силы. Следовательно, при нажатии на колпачок кнопки (1) пружина (2) сжимается, в результате чего подвижный контакт (3) перемещается вниз; когда колпачок кнопки (1) отпущен, пружина (2) автоматически возвращается в исходное положение и приводит в движение подвижный контакт (3). Перемещение вверх. Таким образом, формируются кнопка запуска и кнопка остановки.

Расширенное обучение: каков принцип работы кнопочных переключателей?

Кнопка запуска

Кнопка запуска имеет только один статический контакт (5).Когда пружина (2) сжимается, подвижный контакт (3) будет контактировать со статическим контактом (5), образуя замкнутую цепь; после его отпускания пружина (2) автоматически возвращается в исходное положение и перемещается. Контакт (3) отключается от статического контакта (5), образуя разрыв цепи. Кнопка пуска имеет две клеммы с обеих сторон статического контакта (5).

Следовательно, вырабатываются характеристики кнопки пуска: при нажатии кнопки цепь находится под напряжением , а при отпускании кнопки цепь обесточена .То есть в нерабочем состоянии кнопка находится в нормально открытом состоянии. Графические символы кнопки запуска на принципиальной схеме следующие:

Кнопка остановки

Кнопка остановки имеет только статический контакт (4). Когда пружина (2) сжимается, подвижный контакт (3) отделяется от статического контакта (4) с образованием разомкнутой цепи; после ослабления пружина (2) автоматически возвращается в исходное положение, и подвижный контакт (3) контактирует со статическим контактом (4), образуя замкнутую цепь.Кнопка остановки имеет две клеммы с обеих сторон статического контакта (4).

Расширенное обучение: как работает кнопка аварийной остановки?

Следовательно, характеристики кнопки пуска вырабатываются: при нажатии кнопки цепь обесточивается, а при отпускании кнопки цепь под напряжением . То есть, когда он не работает, кнопка обычно закрыта. Графические символы кнопки остановки на принципиальной схеме следующие:

Составная кнопка

Составная кнопка представляет собой так называемую механическую блокировку, которая объединяет кнопку остановки и кнопку запуска, поэтому она называется «составной». «.Внутренняя структура точно такая же, как на рисунке, то есть статический контакт (4) и статический контакт (5) существуют одновременно. Следовательно, когда пружина (2) сжимается, подвижный контакт (3) будет отделен от статического контакта (4) и одновременно будет контактировать со статическим контактом (5), так что выводы на обоих концах статического контакта контакт (4) образует разрыв цепи. Сделайте выводы на обоих концах статического контакта (5) в замкнутую цепь; обратное верно после ослабления.

Этот тип кнопки имеет две клеммы с обеих сторон статического контакта (4) и статического контакта (5), всего 4 клеммы. При подключении 4 клеммы могут быть подключены к двум цепям, чтобы две цепи образовали механическую блокировку; вы также можете выбрать требуемые два клеммных соединения из 4 клемм, чтобы сделать их кнопкой запуска или кнопки остановки.

Графические символы составной кнопки на принципиальной схеме следующие:

Рекомендуемый артикул:

Каков принцип работы кнопочных переключателей?

Какие кнопочные переключатели обычно используют электрики?

Как устанавливать и снимать кнопочные переключатели серии LA39?

Кнопочные переключатели и типы переключателей

Ручной переключатель / кнопочный переключатель — это именно то, что следует из названия: электрический переключатель, приводимый в действие движением руки человека.Они могут иметь форму тумблера, кнопочного, поворотного, тягового и т. Д.

Обычная форма промышленного кнопочного переключателя выглядит примерно так:

Резьбовая шейка вставляется в отверстие, вырезанное в металлической или пластиковой панели, с соответствующей гайкой, чтобы удерживать ее на месте. Таким образом, кнопка обращена к оператору (операторам), в то время как контакты переключателя находятся на другой стороне панели.

При нажатии движение привода вниз приводит к разрыву электрического моста между двумя размыкающими контактами, образуя новый мост между замыкающими контактами:

Символ на принципиальной схеме для этого типа переключателя очень похож на настоящий, с нормально замкнутым контактом, установленным сверху, и нормально разомкнутым контактом, установленным ниже:

Соединение двух клемм вместе делает эту форму переключателя электрически идентичной форме C:

Это устройство переключающих контактов иногда называют набором контактов формы C, поскольку оно включает в себя как контакт формы A (нормально открытый), так и контакт формы B (нормально закрытый).

Большинство промышленных ручных переключателей доступны в модульной форме, в которой наборы контактных блоков переключателей могут быть «собраны» вместе, чтобы приводиться в действие одной и той же кнопкой или поворотной ручкой. Это позволяет одновременно приводить в действие практически неограниченное количество переключающих контактов с помощью одного исполнительного механизма.

Различные типы приводов, такие как кнопки, поворотные переключатели, ручки и клавишные переключатели, также могут быть заменены контактными модулями для максимальной гибкости:

Типы переключателей

Электрический выключатель — это любое устройство, используемое для прерывания потока электронов в цепи.Переключатели по сути являются бинарными устройствами: они либо полностью включены («замкнуты»), либо полностью выключены («разомкнуты»). Существует много различных типов переключателей, и в этой главе мы рассмотрим некоторые из них.

Хотя может показаться странным раскрывать эту элементарную электрическую тему на столь позднем этапе этой серии книг, я делаю это потому, что в следующих главах исследуется более старая область цифровых технологий, основанная на контактах механического переключателя, а не на полупроводниковых схемах затвора. и для предприятия необходимо доскональное понимание типов переключателей.

Изучение функций схем на основе переключателей одновременно с изучением полупроводниковых логических вентилей упрощает понимание обеих тем и создает основу для расширенного опыта обучения булевой алгебре, математике, лежащей в основе цифровых логических схем.

Самый простой тип переключателя — это переключатель, в котором два электрических проводника приводят в контакт друг с другом за счет движения исполнительного механизма. Другие переключатели более сложные, они содержат электронные схемы, которые могут включаться или выключаться в зависимости от какого-либо физического стимула (например, света или магнитного поля).

В любом случае, конечным выходом любого переключателя будет (как минимум) пара клемм для подключения проводов, которые будут либо соединены вместе внутренним контактным механизмом переключателя («замкнуты»), либо не соединены вместе («разомкнуты»). ).

Любой переключатель, предназначенный для управления человеком, обычно называется ручным переключателем , и они производятся в нескольких вариантах:

Тумблерные переключатели приводятся в действие рычагом, находящимся под углом в одном из двух или более положений.Обычный выключатель света, используемый в бытовой электропроводке, является примером тумблера.

Большинство тумблеров останавливаются в любом из своих положений рычага, в то время как другие имеют внутренний пружинный механизм, возвращающий рычаг в определенное нормальное положение , что позволяет выполнять так называемое «мгновенное» действие.

Кнопочные переключатели — это двухпозиционные устройства, приводимые в действие нажатием и отпусканием кнопки. Большинство кнопочных переключателей имеют внутренний пружинный механизм, возвращающий кнопку в ее «отжатое» или «отжатое» положение для кратковременного срабатывания.

Некоторые кнопочные переключатели поочередно включаются или выключаются при каждом нажатии кнопки. Другие кнопочные переключатели будут оставаться в положении «включено» или «нажато» до тех пор, пока кнопка не будет вытянута обратно. Этот последний тип кнопочных переключателей обычно имеет грибовидную кнопку для легкого нажатия и вытягивания.

Селекторные переключатели приводятся в действие поворотной ручкой или каким-либо рычагом для выбора одного из двух или более положений.

Как и тумблер, селекторные переключатели могут либо находиться в любом из своих положений, либо содержать механизмы с пружинным возвратом для мгновенного срабатывания.

Переключатель-джойстик приводится в действие рычагом, который может свободно перемещаться по более чем одной оси движения. Один или несколько из нескольких переключающих контактных механизмов приводятся в действие в зависимости от того, в каком направлении нажимается рычаг, а иногда и от того, насколько далеко на нажат. Обозначение из круга и точки на символе переключателя представляет направление движения рычага джойстика, необходимое для приведения в действие контакта. Ручные переключатели-джойстики обычно используются для управления краном и роботом.

Некоторые переключатели специально разработаны для управления движением машины, а не рукой человека-оператора.Эти управляемые движением переключатели обычно называются концевыми выключателями , потому что они часто используются для ограничения движения машины путем отключения исполнительной мощности компонента, если он перемещается слишком далеко. Как и ручные выключатели, концевые выключатели бывают нескольких разновидностей:

Эти концевые выключатели очень похожи на прочные тумблеры или ручные переключатели, оснащенные рычагом, нажимаемым деталью машины.

Часто рычаги имеют небольшой роликовый подшипник, что предотвращает износ рычага при многократном контакте с деталью машины.

Бесконтактные переключатели распознают приближение металлической части машины либо с помощью магнитного, либо высокочастотного электромагнитного поля. Простые бесконтактные переключатели используют постоянный магнит для приведения в действие герметичного механизма переключения всякий раз, когда часть машины приближается (обычно на 1 дюйм или меньше).

Более сложные бесконтактные переключатели работают как металлодетектор, запитывая катушку с проволокой током высокой частоты и электронным способом отслеживая величину этого тока. Если металлическая часть (не обязательно магнитная) подойдет достаточно близко к катушке, ток увеличится и отключит цепь контроля.

Обозначение, показанное здесь для бесконтактного переключателя, относится к электронной разновидности, на что указывает ромбовидная рамка, окружающая переключатель. Для неэлектронного бесконтактного переключателя будет использоваться тот же символ, что и для концевого переключателя, приводимого в действие рычагом.

Другой формой бесконтактного переключателя является оптический переключатель, состоящий из источника света и фотоэлемента. Положение машины определяется по прерыванию или отражению светового луча. Оптические переключатели также полезны в приложениях безопасности, где лучи света могут использоваться для обнаружения входа персонала в опасную зону.

Во многих промышленных процессах необходимо контролировать различные физические величины с помощью переключателей. Такие переключатели могут использоваться для подачи сигналов тревоги, указывающих, что параметр процесса превысил нормальные параметры, или они могут использоваться для остановки процессов или оборудования, если эти переменные достигли опасного или разрушительного уровня. Существует много различных типов переключателей процесса:

Эти переключатели определяют скорость вращения вала либо с помощью механизма центробежного груза, установленного на валу, либо с помощью какого-либо бесконтактного обнаружения движения вала, такого как оптическое или магнитное.

Давление газа или жидкости может использоваться для приведения в действие механизма переключения, если это давление приложено к поршню, диафрагме или сильфону, что преобразует давление в механическую силу.

Недорогим механизмом измерения температуры является «биметаллическая полоса»: тонкая полоска двух металлов, соединенных спиной к спине, причем каждый металл имеет разную скорость теплового расширения. Когда полоса нагревается или охлаждается, разная скорость теплового расширения двух металлов вызывает ее изгиб.Затем изгиб полосы можно использовать для приведения в действие механизма переключающего контакта.

В других реле температуры используется латунный баллон, наполненный жидкостью или газом, с крошечной трубкой, соединяющей баллон с датчиком давления. Когда баллон нагревается, газ или жидкость расширяются, вызывая повышение давления, которое приводит в действие механизм переключения.

Плавающий объект может использоваться для приведения в действие механизма переключения, когда уровень жидкости в резервуаре поднимается выше определенной точки.Если жидкость электропроводна, сама жидкость может использоваться в качестве проводника между двумя металлическими зондами, вставленными в резервуар на требуемой глубине.

Метод проводимости обычно реализуется с помощью специальной конструкции реле, срабатывающего при небольшом токе, протекающем через проводящую жидкость. В большинстве случаев переключать полный ток нагрузки цепи через жидкость нецелесообразно и опасно.

Реле уровня

также может быть спроектировано для определения уровня твердых материалов, таких как древесная щепа, зерно, уголь или корм для животных, в силосе для хранения, бункере или бункере.

Обычная конструкция для этого применения — небольшое лопаточное колесо, вставленное в бункер на желаемой высоте, которое медленно вращается небольшим электродвигателем. Когда твердый материал заполняет бункер на эту высоту, материал предотвращает вращение лопаточного колеса. Отклик крутящего момента небольшого двигателя, чем отключает механизм переключения.

В другой конструкции используется металлический стержень в форме «камертона», вставляемый в бункер снаружи на желаемой высоте. Вилка вибрирует на своей резонансной частоте с помощью электронной схемы и узла катушки магнита / электромагнита.Когда бункер заполняется на эту высоту, твердый материал гасит вибрацию вилки, изменение амплитуды и / или частоты вибрации, обнаруживаемое электронной схемой.

Вставленное в трубу реле потока обнаруживает любой расход газа или жидкости, превышающий определенный порог, обычно с помощью небольшой лопасти или лопасти, которая толкается потоком.

Другие реле потока сконструированы как реле перепада давления, измеряющие падение давления на ограничении, встроенном в трубу.

Также читайте: Терминология переключателей

НЕСКОЛЬКО КНОПОЧНЫХ СТАНЦИЙ | электрооборудование

НЕСКОЛЬКО КНОПОЧНЫХ СТАНЦИЙ

Бывают случаи, когда желательно иметь более одной кнопочной станции пуска-останова для управления двигателем. В этой главе основная схема управления кнопками пуска и останова будет изменена и будет включать в себя вторую кнопку останова и пуска.

Когда компонент используется для выполнения функции останова в цепи управления, он обычно является нормально замкнутым компонентом и подключается последовательно с катушкой пускателя двигателя.В этом примере вторая кнопка «Стоп» должна быть добавлена к существующей схеме управления пуском-остановом, показанной на Рисунке 28–1. Вторая кнопка будет добавлена к цепи управления путем последовательного ее соединения с существующей кнопкой остановки.

Когда компонент используется для выполнения функции пуска, он обычно обычно открыт и подключается параллельно с существующей кнопкой пуска (Рисунок 28-2). Если нажать любую кнопку «Пуск», цепь будет замкнута на катушке M. Когда катушка M находится под напряжением, все контакты M меняют положение.Три контакта нагрузки, подключенные между трехфазной линией питания и двигателем, замыкаются, чтобы подключить двигатель к сети. Нормально разомкнутый вспомогательный контакт, подключенный параллельно двум кнопкам пуска, замыкается для поддержания цепи с катушкой M, когда кнопка пуска отпускается.

Разработка электрической схемы

Теперь, когда схемотехническая логика разработана в виде принципиальной схемы, электрическая схема будет построена на основе схемы. Компонентов необходимо

для подключения этой цепи, как показано на Рисунке 28–3.В соответствии с процедурой, описанной в главе 22, номера проводов помещаются на принципиальную схему

(Рисунок 28–4). После того, как номера проводов нанесены на схему, соответствующие номера размещаются на компонентах управления (Рисунок 28–5).

Обзорные вопросы

1. Когда компонент должен использоваться для функции пуска, является ли компонент обычно нормально открытым или нормально закрытым?

2. Когда компонент должен использоваться для функции остановки, является ли компонент обычно нормально открытым или нормально закрытым?

3.Две кнопки останова на Рисунке 28–2 соединены последовательно друг с другом. Что будет

действие цепи, если бы они были подключены параллельно, как показано на Рисунке 28–6?

4. Как будет действовать схема, если обе кнопки пуска будут подключены последовательно, как показано на Рисунке 28–7?

Входящие поисковые запросы:

Коммутаторы | Electronics Club

Переключатели | Клуб электроники

Переключающие контакты (полюс, бросок и т. Д.)
Стандартные переключатели (SPST, DPDT и т. Д.)
Специальные переключатели (многоходовые, наклонные, язычковые и т. Д.)

См. Также: Реле | Последовательный и параллельный

Выбор коммутатора

Особенности, которые следует учитывать при выборе коммутатора:

Тип контактов , например DPDT.
Номинальные значения по напряжению и току.
Принцип работы тумблер, сдвиг и т. Д.

Следующие термины используются для обозначения различных типов стандартных переключателей:

SPST = однополюсный, одинарный
SPDT = однополюсный, двусторонний
DPST = двухполюсная, одинарная
DPDT = двухполюсная, двойная

Контакты переключателя

Для описания переключающих контактов используется несколько терминов:

Полюс — количество контактных групп переключателя.
Бросок — количество проводящих позиций (используется только для одинарных и двойных)
Путь — количество ведущих позиций.
Мгновенный — переключатель возвращается в нормальное положение при отпускании.
Разомкнут — положение выключено, контакты не токопроводящие.
Замкнут — положение включено, контакты проводящие, позиций может быть несколько.

Простой двухпозиционный выключатель

Простой двухпозиционный выключатель имеет один набор контактов, однополюсный , и одно положение переключения, которое проводит, одиночный ход .Этот тип переключателя называется SPST (однополюсный, однопозиционный). и его действие описано как ВКЛ-ВЫКЛ . Механизм переключателя имеет два положения: закрыто = включено и открыто = выключено, но это называется «однопозиционный». потому что ведет только одна позиция.

Простой нажимной переключатель

Простой кнопочный выключатель, такой как дверной звонок, имеет один набор контактов и положение включения. только на мгновение, как только вы отпустите переключатель, он снова выключится. Это действие называется нажатием на включение (нажатие для замыкания контактов).Кратковременное действие показано с помощью скобок: (ON) -OFF .

Номинальные характеристики контактов переключателя

Переключающие контакты рассчитаны на максимальное напряжение и ток, и могут быть разные рейтинги для переменного и постоянного тока. Значения переменного тока выше, потому что ток падает до нуля. много раз в секунду, и вероятность образования дуги на контактах переключателя снижается.

Для проектов низковольтной электроники номинальное напряжение не имеет значения, но вам может потребоваться чтобы проверить текущий рейтинг.Максимальный ток меньше для индуктивных нагрузок (катушек и двигатели), потому что они вызывают большее искрение на контактах при выключении.

Стандартные переключатели

ВКЛ-ВЫКЛ, SPST

SPST = однополюсный, односторонний

Простой двухпозиционный выключатель.

Этот тип может использоваться для переключения источника питания на цепь. На фотографии изображен тумблер SPST

При использовании с сетевым электричеством этот тип переключателя должен быть в токоведущем проводе, но лучше использовать переключатель DPST, чтобы изолировать как фазу, так и нейтраль.

Rapid Electronics: Тумблер SPST

(ON) -OFF, Push-to-Make, SPST мгновенный

При отпускании нажимной выключатель возвращается в свое нормально разомкнутое = выключенное положение. кнопку, это показано скобками вокруг (ВКЛ). Это стандартный переключатель дверного звонка.

Rapid Electronics: нажимной выключатель

ВКЛ. (ВЫКЛ.), Push-to-break, SPST Momentary

Двухтактный выключатель возвращается в свое нормально замкнутое = включенное положение, когда вы отпускаете кнопку, это показано скобками вокруг (ВЫКЛ).

Rapid Electronics: нажимной выключатель

ON-ON, SPDT

SPDT = однополюсный, двойной бросок

Этот переключатель может быть включен в обоих положениях, включая отдельное устройство в каждом случае. Его также называют переключателем .

Например, переключатель SPDT может использоваться для включения красной лампы в одном положении и зеленой лампы в другом положении.

Тумблер SPDT может использоваться как простой выключатель, подключившись к COM и одному из A или B клеммы, показанные на схеме.A и B взаимозаменяемы, поэтому переключатели обычно не имеют маркировки.

Тумблерные, ползунковые и перекидные переключатели SPDT

ВКЛ-ВЫКЛ-ВКЛ, SPDT Центр ВЫКЛ

Это специальная версия стандартного переключателя SPDT, показанного выше. Он имеет третье положение переключения в центре, которое выключено.

Rapid Electronics: Центральный выключатель SPDT

Мгновенная (ВКЛ) -ВЫКЛ- (ВКЛ) версии также доступны, когда переключатель возвращается в центральное положение выключения при отпускании.Скобки используются для отображения мгновенного действия.

Rapid Electronics: (ON) -OFF- (ON) переключатель

Двойное включение-выключение, DPST

DPST = двухполюсный, одинарный бросок

Пара двухпозиционных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).

Переключатель DPST часто используется для электросети, поскольку он переключает как активные, так и нейтральные соединения.

Rapid Electronics: Кулисный переключатель DPST

Двойной ON-ON, DPDT

DPDT = двойной полюс, двойной бросок

Пара включенных переключателей, которые работают вместе (показаны пунктирной линией в символе цепи).

Реверсивный переключатель

DPDT-переключатель можно подключить как реверсивный переключатель для двигателя, как показано на схеме ниже:

Rapid Electronics: Ползунковый переключатель DPDT

ВКЛ-ВЫКЛ-ВКЛ, DPDT Центр ВЫКЛ

Это специальная версия стандартного переключателя DPDT, показанного выше. Он имеет третье положение переключения в центре, которое выключено. Это может быть полезно для управления двигателем, потому что у вас есть прямое, выключенное и обратное положение.

Rapid Electronics: DPDT центральный выключатель

Rapid Electronics: DPDT центральный выключатель без фиксации

Специальные переключатели

Двухпозиционный переключатель (например, ON-OFF, SPST)

Выглядит как кнопочный выключатель мгновенного действия, но это стандартный двухпозиционный выключатель SPST: нажмите один раз, чтобы включить, нажмите еще раз, чтобы выключить. Это называется фиксирующим действием .

Rapid Electronics: Двухпозиционный переключатель SPST

Микровыключатель (обычно ON-ON, SPDT)

Микропереключатели

предназначены для переключения полностью открытого или полностью закрытого положения в ответ на небольшие движения и небольшие силы.Доступны с прикрепленными рычагами и роликами.

Микропереключатели

часто используются в качестве датчиков в машинном оборудовании для определения положения деталей, включая двери, например. они могут использоваться для остановки машины, если открывается дверь или панель, открывающая движущиеся части.

Нормальные выключатели, вероятно, будут страдать от повреждения дуговым разрядом (искрой) на своих контактах, когда они не открываются и не закрываются полностью, микровыключатели предназначены для предотвращения этой проблемы.

Rapid Electronics: микровыключатели

Переключатель с ключом

Переключатель с ключом.Показанный пример — SPST.

Rapid Electronics: клавишные переключатели

Переключатель наклона (SPST)

Переключатели наклона содержат токопроводящую жидкость, которая при наклоне замыкает контакты внутри, замыкая переключатель. Их можно использовать как датчик для определения положения объекта. Некоторые переключатели наклона содержат ядовитую ртуть.

Геркон

Контакты геркона замыкаются поднесением небольшого магнита к переключателю. Они используются в цепях безопасности, например, для проверки того, что двери закрыты.Стандартными герконами являются SPST (простое включение-выключение), но также доступны версии SPDT (переключаемые).

Предупреждение: герконы имеют стеклянный корпус, который легко разбивается! Рекомендации по обращению см. На веб-сайте «Электроника в Meccano».

Rapid Electronics: герконы

DIL-переключатель

DIL = двухрядный.

DIL-переключатель представляет собой набор миниатюрных двухпозиционных переключателей SPST, в показанном примере 8 переключателей. Размер корпуса такой же, как у стандартной интегральной схемы DIL.

DIL-переключатели

используются для настройки цепей, например, для установки кода пульта дистанционного управления. Они также известны как переключатели DIP (Dual In-Line Parallel).

Rapid Electronics: DIL-переключатели

Многополюсный переключатель

На рисунке показан 6-полюсный двухпозиционный переключатель, также известный как 6-полюсный переключающий переключатель. Его можно настроить на мгновенное или фиксирующее действие. Действие фиксации означает, что он ведет себя как кнопочный переключатель, нажмите один раз для первой позиции, нажмите еще раз для второй позиции и т. д.

Rapid Electronics: 6-полюсный переключатель

Многопозиционный переключатель

Многоходовые переключатели имеют 3 или более проводящих положений и могут иметь несколько полюсов (контактные группы).

Символ показывает 1-полюсный 4-позиционный переключатель.

Популярный тип имеет вращающееся действие и доступен с различными схемами контактов от 1-полюсного 12-контактного до 4-полюсного 3-контактного. Количество путей (положений переключателя) можно уменьшить, отрегулировав упор под крепежной гайкой.Например, если вам нужен 2-полюсный 5-позиционный переключатель, вы можете купить 2-полюсный 6-позиционный переключатель и отрегулировать упор.

Сравните многополюсный переключатель (много положений переключателя) с многополюсным переключателем (множество наборов контактов), описанным выше.

Rapid Electronics: многоходовые поворотные переключатели

Rapid Electronics любезно разрешили мне использовать их изображения на этом веб-сайте, и я очень благодарен за их поддержку. У них есть широкий ассортимент переключателей и других компонентов для электроники, и я рад рекомендую их как поставщика.

Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию. Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

Коммутаторы | Книга Ultimate Electronics

Ultimate Electronics: практическое проектирование и анализ схем

Переключатели, кнопки, несколько устойчивых состояний и девять способов моделирования цепей с помощью переключателей.Читать 20 мин

Переключатели или кнопки — это электронные компоненты, которые отключают или соединяют два узла цепи. В физической реализации схемы эти слова могут относиться к механическим переключателям или кнопкам, но также могут относиться к более сложным активным компонентам, которые выполняют аналогичное действие, таким как переключатели на основе транзисторов. Их также можно рассматривать как чисто теоретические конструкции при анализе схемы.

Коммутатор имеет два состояния: два узла могут быть подключены или отключены.

В идеальном переключателе подключенное состояние ведет себя как резистор R = 0 (короткое замыкание), а отключенное состояние ведет себя как резистор R = ∞ (обрыв):

Переключатель, показанный выше, является переключателем «на одно направление», что означает, что переключаемый терминал может быть подключен или нет. В целом, это называется переключателем SPST для однополюсного одноходового переключателя. Это полезно в качестве простого выключателя, как и большинство знакомых вам выключателей света.

Другой вариант — это двойное переключение, когда вместо отключения коммутатор подключается к некоторому третьему узлу.В одном состоянии узлы P и A соединены вместе, а B отключен. В другом состоянии узлы P и B соединены вместе, в то время как A отключен. Это называется переключателем SPDT для однополюсного двухпозиционного переключателя:

Переключатель SPDT может быть полезен для подключения одного терминала к двум взаимоисключающим альтернативам. Например, мы можем переключаться между двумя разными входными каналами усилителя с помощью переключателя SPDT.

Переключатели

также могут быть изготовлены с более чем двумя вариантами подключения, такими как поворотный переключатель, который можно установить в одно из 10 различных положений.Их обычно называют «позициями», а не «броском», но концепция та же.

Практичные переключатели отличаются от идеальных переключателей по ряду важных аспектов.

Реальные переключатели имеют некоторое конечное, ненулевое сопротивление в замкнутом состоянии. Это сопротивление вызывает падение напряжения, которое может быть или не быть значительным в зависимости от остальной части схемы. Обычно мы хотим, чтобы сопротивление переключателя во включенном состоянии было намного меньше, чем сопротивление того, к чему он подключен, чтобы мы могли приблизить его к нулю, но на практике нам, возможно, придется учитывать конечное сопротивление переключателя более высокими значениями. -текущие ситуации.См. Раздел «Резисторы в последовательном и параллельном» и «Алгебраическое приближение» для получения дополнительной информации.

Настоящие переключатели имеют пределов тока , потому что их ненулевое сопротивление вызывает их перегрев во включенном (замкнутом) состоянии. См. «Практические резисторы: номинальная мощность (мощность)» для получения дополнительной информации.

Реальные переключатели имеют пределов напряжения для их выключенного (разомкнутого) состояния. Высокое напряжение между соседними компонентами внутри переключателя создает большое электрическое поле, которое, если оно достаточно высокое, может вызвать дугу или искру, где электрическое поле достаточно сильное, чтобы электроны прыгали по воздуху между двумя выводами.Это определенно нежелательно и может привести к повреждению переключателя и всего, к чему он подключен, из-за окисления и коррозии контактов, что приведет к повышению сопротивления в будущем и, в конечном итоге, к большему нагреву переключателя и возможному выходу из строя.

Настоящие переключатели также могут иметь физическое поведение, такое как «подпрыгивание» или «дребезг», — некоторое быстрое переключение между включенным и выключенным состояниями в миллисекундах после замыкания переключателя. Это происходит из-за механической упругости переключателя, и так же, как автомобиль, едущий на лежачем полицейском, контакт может немного подпрыгнуть, прежде чем он успокоится и установит устойчивый контакт.Если у вас есть доступ к осциллографу, вы можете довольно легко увидеть это явление. Это приводит к набору методов «противодействия», включая использование как конденсаторов, так и программных решений для фильтрации этих переходных циклов открытия-закрытия. Если бы у нас не было противодействия, то каждый раз, когда вы нажимали клавишу на клавиатуре компьютера, он мог бы вводить этот символ десятки раз, а не только один раз!

Реальные коммутаторы имеют тенденцию к ухудшению со временем . Каждый раз, когда нажимается переключатель или кнопка, происходят движения, которые в конечном итоге могут привести к деформации материалов, полностью или настолько, чтобы не было такого большого давления на контакты переключателя.Кроме того, контакты переключателя со временем подвержены коррозии в зависимости от материалов, из которых они изготовлены, и окружающей среды, в которой они находятся, что может помешать установлению хорошего соединения.

Настоящие многопозиционные переключатели, такие как переключатели SPDT, показанные выше , не переключают состояния мгновенно . Некоторые из них являются «прерываемыми» в том смысле, что они мгновенно подключаются к обоим терминалам во время транспортировки. Другие — это «прерывание перед включением», когда коммутируемый терминал на мгновение вообще ни к чему не подключен.Любой из них может быть плохим в зависимости от вашего варианта использования. Если вы работаете с настоящим переключателем или кнопкой и не знаете, что это такое, это может быть одно из двух: по возможности, спроектируйте свою схему так, чтобы ни в том, ни в другом случае не разрываться.

С точки зрения электричества, реальной разницы между кнопкой и переключателем нет. Однако механически это происходит: переключатель механически переключается, чтобы оставаться открытым или оставаться закрытым, после чего он остается в этом положении. Напротив, кнопка имеет пружину, так что после снятия приложенной механической силы кнопка автоматически возвращается в свое «нормальное» состояние.

Кнопки подразделяются на «нормально открытые» и «нормально закрытые». Нормально разомкнутый (NO) кнопка разомкнута, пока не нажата. Нормально закрытая кнопка (NC) закрыта до нажатия.

Оба типа кнопок полезны. На рулевом колесе автомобиля может быть нормально открытая кнопка для активации звукового сигнала, позволяющая подавать ток на звуковой сигнал только при нажатии на него. В электромагнитной системе дверного замка может использоваться нормально закрытая кнопка , так что нажатие на кнопку отключает ток к замку, чтобы дверь могла быть открыта.

Фактически, их можно с пользой комбинировать: механизм дверной защелки каждой микроволновой печи включает в себя две кнопки NO и одну кнопку NC. Эти три элемента действуют вместе как защитная блокировка, чтобы гарантировать, что мощный магнетрон микроволновой печи не может быть включен, если дверца действительно не закрыта. Нормально открытые кнопки и должны указывать на то, что они нажаты верхней и нижней защелками двери. Нормально закрытая кнопка является дополнительной защитой, преднамеренно разработанной для срабатывания предохранителя, а не для того, чтобы позволить магнетрону работать (если только дверь не закрыта, а кнопка NC не открывается).

Exercise Щелкните, чтобы открыть схему выше и проверить конфигурацию кнопок. Все три кнопки должны быть нажаты различными частями дверной защелки, чтобы микроволновая печь начала готовку.

Часто бывает полезно, чтобы один физический переключатель или кнопка физически приводили в действие несколько электрических переключателей. Вместо «однополюсных» они называются многополюсными переключателями , такими как DPST (двухполюсные однополюсные) и DPDT (двухполюсные, двухпозиционные).

Это просто электрически независимые переключатели для каждого из полюсов; между ними нет электрического соединения, но есть механическое. Это означает, что они не могут переключаться в одно и то же время и могут иметь разные электрические свойства, такие как коррозия, на одном, но не на другом.

Многополюсные переключатели полезны во многих ситуациях, например, при переключении левого и правого каналов аудиосигнала. Другим примером может быть переключатель источника питания для схемы, которая требует двух разных входных напряжений питания (например, ± 12 В ):

Однако в этом примере мы хотели бы тщательно продумать все возможные крайние случаи, которые могут произойти: что, если один из двух внутренних переключателей SPST подвергнется коррозии, но не другой? Что, если один просто войдет в контакт на миллисекунду раньше другого? Это могут быть важные вопросы, которые следует учитывать в зависимости от рассматриваемой схемы.

Каждый раз, когда у нас есть переключатель в цепи, у нас есть несколько разных схем, которые нужно решить независимо.

Для схемы с одним двухпозиционным переключателем (включая любой SPST, SPDT, DPST или DPDT) теперь есть два возможных состояния схемы, каждое из которых имеет собственное решение.

В общем, для схемы с N разные двухпозиционные переключатели, схемное решение разбивается на 2N разные конфигурации, каждая со своим решением.(Если какие-либо переключатели имеют более двух возможных положений, мы умножаем их на это вместо числа 2.)

Это может показаться чрезвычайно сложной проблемой, и на самом деле это так! Например, если мы подумаем об отдельном доме или квартире как об одной цепи и рассмотрим все выключатели света и все выключатели питания на всех подключенных устройствах, то быстро найдется огромное количество возможных конфигураций. Если переключателей всего 10, их уже 210 = 1024 конфигурации с возможно разными решениями.Но это реальность: включение фена в ванной может привести к тусклому свету на кухне. Однако на практике мы часто хотим спроектировать схемы так, чтобы многие переменные были на примерно на независимыми от других, что мы обсудим более подробно в разделах «Делители напряжения» и «Делители тока». Однако в целом взаимодействия действительно происходят, и мы должны решать заново, потому что все токи и напряжения могут измениться в любое время при переключении переключателя.

Вот простая резистивная схема с одним переключателем SPST внутри, помеченным SW1:

.
Exercise Щелкните схему, запустите вычислитель постоянного тока и посмотрите на токи в цепи. Когда SW1 открыт, ток через i3, i4, i5 фактически отсутствует. .
Обратите внимание, что из-за того, как имитаторы схем имитируют разомкнутые переключатели как очень высокие, но не бесконечные сопротивления, ток может быть не совсем нулевым, но будет чрезвычайно малым, возможно, несколько фемтоампер, которые «просачиваются» через переключатель.(См. Порядки величины, логарифмические шкалы и децибелы.)
Теперь дважды щелкните переключатель SW1 и установите его в положение «закрыто». Повторно запустите решатель постоянного тока. Какие токи сейчас? В этом случае большая часть тока проходит через ветви i3, i4, i5. .
Мы можем решить систему вручную, рассмотрев два случая по отдельности: SW1 открыт и SW1 закрыт.
При разомкнутом переключателе мы можем полностью удалить его, потому что разомкнутый переключатель — это разомкнутая цепь (R = ∞ ):
Из этой схемы видно, что резисторы R3, R4 и R5 питать нечем, поэтому все токи их ответвлений равны нулю:
i3 = i4 = i5 = 0
R1 и R2 — это просто резисторы, включенные последовательно, поэтому мы можем сложить их сопротивления, чтобы найти эффективное сопротивление:
Req = R1 + R2 = 2500 Ом
Теперь мы можем использовать закон Ома, чтобы найти полный ток:
I = VReq = 92500 = 0.0036 = 3,6 мА
По закону Кирхгофа токи ответвления i1 = i2 , итак:
i1 = i2 = 3,6 мА
Мы полностью решили все токи при разомкнутом переключателе, и теперь также будет легко найти узловые напряжения.
При замкнутом переключателе мы можем заменить его проводом, потому что замкнутый переключатель — это короткое замыкание (R = 0 ):
Из этой схемы у нас просто беспорядок из пяти последовательно включенных и параллельных резисторов. Мы можем осторожно применять правила комбинирования, чтобы получить эффективное сопротивление.
Во-первых, мы можем объединить R4 и R5 параллельно. Поскольку они имеют одинаковое сопротивление, параллельная комбинация составляет лишь половину их индивидуального сопротивления:
Req1 = R4 // R5 = R4R5R4 + R5 = 80022⋅800 = 400 Ом
Далее мы видим, что R3 просто последовательно с Req1, поэтому мы можем сложить их сопротивления, чтобы получить Req2:
Req2 = R3 + Req1 = 100 + 400 = 500 Ом
Затем мы объединяем параллельный R2 с Req2, чтобы получить Req3:
Req3 = R2 // Req2 = 2000⋅5002000 + 500 = 400 Ом
В качестве быстрого метода решения подобных параллельных сопротивлений вручную обратите внимание на фиксированное соотношение между значениями 2000 и 500: коэффициент 4.Вы можете эффективно представить себе сопротивление 500 Ом. резистор как 4 параллельных 2000 Ом резисторы, потому что N резисторы одинакового размера, включенные параллельно, будут иметь сопротивление R // = RxN. . Тогда вы можете думать о дополнительном R2 как о 5-м резисторе, параллельном остальным четырем! Это означает, что параллельная комбинация такая же, как если бы 4 + 1 = 5. из этих 2000 Ом резисторы, включенные параллельно, для общего эффективного сопротивления 20005 = 400 Ом. .
Наконец, мы можем объединить серии R1 и Req3, чтобы получить Req4:
Req4 = R1 + Req3 = 500 + 400 = 900 Ом
Отсюда снова легко использовать закон Ома, чтобы найти полный ток:
i1 = VR = 9900 = 0.01 = 10 мА
В этом случае выключателя замкнуты другие токи ответвления i2, i3, i4, i5 в исходной схеме есть свои значения. Но теперь, когда у нас есть полный ток, мы можем «раскрутить» наши упрощения резистора и посмотреть, как ток делится через каждую ветвь.
Если мы прокрутим назад последовательно-параллельные упрощения резисторов, первое разделение тока, которое мы должны учитывать, будет между i2 и i3. . Мы знаем, что общий ток делится:
10 мА = i1 = i2 + i3
Нам также известно отношение полных сопротивлений каждого пути: Req2 = 14R2 .При таком соотношении сопротивлений четыре к одному путь через Req2 будет пропускать в 4 раза больше тока для того же напряжения, что и R2. Это означает, что Req2 будет нести 45 тока, а R2 будет нести 15 . Выражается в токах:
i2 = 15i1 = 2 мА (через R2) i3 = 45i1 = 8 мА (через Req2)
Далее при прокрутке вверх следующее разделение происходит, когда i3 делится на i4 и i5 . Бывает, что R4 и R5 имеют одинаковое сопротивление, поэтому ток делится между ними поровну:
i4 = 12i3 = 4 мА (через R4) i5 = 12i3 = 4 мА (через R5)
Теперь мы решили для всех пяти токов ответвления и можем легко вычислить узловые напряжения.Этот пример демонстрирует, как использовать правила сочетания последовательного и параллельного резисторов для быстрого решения резистивных цепей.
Чтобы быстро проверить наши математические расчеты, мы можем щелкнуть схему ниже, чтобы открыть исходную схему в CircuitLab, дважды щелкнуть переключатель и установить его на закрытие, а затем запустить решатель постоянного тока для проверки текущих значений:
Exercise Щелкните, чтобы смоделировать схему после замыкания переключателя SW1.
До сих пор мы говорили только об установившемся режиме работы схемы с переключателями в ней.Это применимо, если в схеме есть только резистивные элементы. В модели электрических цепей с сосредоточенными элементами резисторы не имеют памяти и мгновенно находят новое состояние равновесия после переключения переключателя.
Однако, если в нашей схеме есть другие компоненты, которые обладают какой-либо памятью или изменяющимся во времени поведением, включая конденсаторы или катушки индуктивности, то мы имеем более сложную ситуацию, когда переключатель меняет состояние.
В этих случаях мы должны учитывать две вещи:
Расчет нового установившегося режима токов и напряжений в новой конфигурации переключателя.
Расчет переходного режима , который включает промежуточные, временные напряжения и токи, которые применяются до тех пор, пока не будет достигнуто новое установившееся состояние равновесия.
Рассмотрим эту схему с переключателем, который замыкается в момент времени t = 10 мс. :
Exercise Щелкните схему и запустите моделирование во временной области. Это пример схемы, которая переключается между двумя разными устойчивыми состояниями, но при переходе между ними имеет интересное и важное поведение.Из-за конденсатора C1 сразу после замыкания переключателя временно протекает большой ток (пик около 120 А), пока ситуация не стабилизируется до нового установившегося тока чуть менее 2 А.
Программное обеспечение для моделирования позволяет легко исследовать подобные ситуации, но мы также можем получить интуицию аналитически. В момент сразу после замыкания переключателя конденсатор C1 «выглядит» как короткое замыкание, вызывая мгновенный пиковый ток около I = V1R1 = 120,1 = 120 А. протекать через предохранитель и R1.В долговременном установившемся состоянии конденсатор вообще не пропускает ток и поэтому выглядит разомкнутым, оставляя общий ток I = 126 + 0,1≈1,97 А. через лампу. Подробнее о конденсаторах мы поговорим в следующей главе.
В мире, где только установившееся состояние, только с идеальными источниками, резисторами и переключателями, если бы у нас было N двухпозиционных переключателей, нам, возможно, пришлось бы вычислить 2N установившиеся состояния цепи. Однако, как только мы допускаем переходное поведение, схема может или не может соответствовать ни одному из этих устойчивых состояний.
Например, рассмотрим эту простую схему переключения с переключателем SW1, который переключается на размыкание и замыкание четыре раза в секунду:
Щелкните схему и запустите моделирование во временной области. Как бы то ни было, у схемы никогда не бывает достаточно времени, чтобы перейти в какое-либо из своих устойчивых состояний. Вместо этого он всегда движется навстречу одному или другому.
Что произойдет, если мы изменим частоту переключения переключателя? Дважды щелкните генератор функции напряжения V2, измените частоту на 1 Гц вместо 4 Гц и повторно запустите моделирование во временной области.Теперь выходное напряжение почти достигает своего установившегося состояния при Vout = 6 В. когда переключатель замкнут (т.е. когда Vcontrol = 5 ).
Что произойдет, если мы изменим номинал конденсатора С1? Дважды щелкните C1 и измените его на «1 м» вместо «22 м» и повторно запустите моделирование во временной области. Теперь система очень быстро достигает своего нового устойчивого состояния после каждого переключения переключателя.
Аналитически этот пример имеет два легко решаемых установившихся состояния. (Обратите внимание, что в установившемся режиме мы можем рассматривать конденсаторы как разомкнутую цепь, как если бы они были полностью удалены из цепи.Мы рассмотрим это более подробно в следующей главе.) Когда переключатель разомкнут, ток не течет через R1 или R2, поэтому Vout = 0. . Когда переключатель замкнут, R1 и R2 образуют простой делитель напряжения с двумя равными сопротивлениями, поэтому Vout = 12 В 1 = 6 В. .
Переходное поведение немного сложнее описать. Позже мы поговорим о постоянных времени для RC-цепей. В этом случае при зарядке постоянная времени составляет:
τ1 = (R1 // R2) C1 = (3 Ом) (0,022 F) = 0,066 с
При разрядке R1 отключен, а постоянная времени немного больше:
τ2 = R2C1 = (6 Ом) (0.022 F) = 0,132 с
Наш переключатель переключается на открытие и закрытие с частотой 4 Гц, что означает, что он проходит полный цикл каждые 0,250 секунды. Он находится в каждом состоянии половину этого времени, или 0,125 секунды. Поскольку временные постоянные RC примерно аналогичны по продолжительности периоду переключения, у схемы есть время, чтобы добиться некоторого прогресса в достижении своей цели в установившемся состоянии, но она не добьется этого до конца.
Напротив, если мы сделаем постоянные времени RC намного короче, чем период переключения τRC≪τ например, заменив конденсатор 22 мФ на конденсатор 1 мФ, как описано выше, тогда схема успеет достичь своего окончательного значения.
Что произойдет, если вместо этого мы сделаем период переключения значительно короче, чем постоянная времени RC, τRC≫τswitching ? Что происходит с зубчатой рябью Vout ? Смоделируйте и узнайте.
Мы поговорим гораздо больше о постоянных времени и RC-цепях в следующих главах.
В среде моделирования схем нам нужно тщательно продумать, что именно мы хотим, чтобы коммутатор делал в контексте нашего моделирования.
Некоторые «игрушечные» симуляторы позволяют интерактивное нажатие кнопок и переключателей во время симуляции, но за пределами самых ранних этапов обучения эти интерактивные симуляторы не имеют реального применения.Моделирование должно быть спроектировано для контролируемой повторяемости, чтобы мы могли понять эффекты внесения изменений в нашу схему, что требует повторяемого способа управления переключателями.
Простейшим переключателем является переключатель , управляемый по времени, , который моделируется как переключатель SPDT, который переключается из одного состояния в другое в заранее заданное время. Время срабатывания можно установить двойным щелчком переключателя.
Мы уже видели пример переключателя с таймером в моделировании схемы ранее в этом разделе:
Exercise Щелкните схему, чтобы открыть ее, а затем дважды щелкните переключатель SW1.Здесь вы можете видеть, что он настроен на изменение в момент времени «10 мин», что соответствует t = 10 мс. . Попробуйте изменить время переключения, а затем повторно запустите моделирование схемы.
Переключатели с управлением по времени легче всего понять при моделировании во временной области. Многие задачи в классе, связанные с RC- или RL-схемами, включают в себя вопрос о том, что происходит, когда переключатель замыкается или размыкается в определенное время, а переключатель с управлением по времени предоставляет простой способ смоделировать это напрямую.
Обратите внимание, что вы должны быть осторожны при определении переключателя для изменения состояний точно при t = 0. .В большинстве случаев симулятор автоматически «поступит правильно» и начнет с предварительно перевернутого состояния для самой первой точки данных, а затем сразу переключит переключатель после t = 0 . Однако, если вы не уверены, измените время запуска на небольшое положительное значение, чтобы сначала смоделировать исходное состояние схемы.
Обычно, когда любое программное обеспечение для моделирования схем запускает моделирование во временной области, оно сначала находит начальное установившееся решение для системы до t = 0 .
В такой схеме:
Exercise Щелкните, чтобы смоделировать схему выше.
Это начальное установившееся решение будет рассматривать конденсатор как уже заряженный до его долгосрочного значения постоянного тока, ВА = 1 В . Когда мы запустим моделирование во временной области, мы получим скучную ровную линию, потому что ничего не меняется!
Вместо этого мы установили «Skip Initial = Yes» в настройках моделирования во временной области. Это говорит симулятору полностью пропустить процесс определения начального состояния схемы до t = 0. , поэтому вместо этого конденсатор по умолчанию полностью разряжен.
Щелкните схему и запустите моделирование с «Пропустить начальный = Да», чтобы убедиться, что конденсатор теперь начинает работать незаряженным, а затем заряжается до своего конечного значения. Теперь измените его на «Skip Initial = No» (значение по умолчанию для CircuitLab) и посмотрите, что произойдет.
Хотя этот параметр «работает» для простых RC-цепей и т.п., он имеет тенденцию создавать проблемы с более сложными цепями, например, содержащими транзисторы или операционные усилители, поскольку они имеют внутреннее состояние (например, внутренние конденсаторы), которое не заряжается. к правильным начальным значениям.Вместо этого мы настоятельно рекомендуем просто использовать переключатель временной области, установленный для t = 0. чтобы быть полностью точным в отношении запуска вашей схемы, а не полагаться на эту настройку симулятора.
Переключатель, управляемый напряжением, — один из самых мощных элементов моделирования. (На практике транзисторы и реле могут действовать как переключатели, управляемые напряжением, но здесь мы просто говорим о теории и моделировании.) Он переключается между открытием и закрытием в зависимости от разницы напряжений на его управляющих клеммах.
Ниже приведены несколько различных примеров использования переключателя, управляемого напряжением. Щелкните каждую, запустите моделирование, а затем попробуйте изменить и понять, как это работает.
1) В примере, который мы уже исследовали ранее в этом разделе, мы можем использовать генератор функции напряжения для создания выходного сигнала прямоугольной формы для создания управляющего сигнала для переключателя, управляемого напряжением. Обратите внимание, что мы установили амплитуду и смещение функционального генератора V2 в соответствии с точкой перехода напряжения переключателя SW2:
.
Exercise Щелкните, чтобы смоделировать схему выше.
2) Наша функция управления может быть простой функцией времени, например VCONTROL = 5 (T> 3) . Эта функция принимает значение 0 до момента t = 3. , и оценивается как 5 раз после:
Exercise Щелкните, чтобы смоделировать схему выше.
3) Наш контроль может быть кусочно-пошаговой функцией, например VCONTROL = PWS (0,0,0.9,5,1,0) . Функция PWS принимает список (ti, xi) пары, поэтому при t = 0 функция останется на V = 0 , до t = 0,9 в это время V = 5 , а затем при t = 1 управляющее напряжение вернется к нулю.Таким образом, мы можем создавать произвольно сложные сигналы:
Exercise Щелкните, чтобы смоделировать схему выше.
4) Вместо того, чтобы указывать наши пары время-значение в функции PWS, мы также можем указать их как файл CSV. Дважды щелкните источник CSV V2, чтобы увидеть внутри:
Exercise Щелкните, чтобы смоделировать схему выше.
5) Вместо PWS мы можем использовать PWSREPEAT, который повторяет один и тот же шаблон снова и снова:
Exercise Щелкните, чтобы смоделировать схему выше.
6) Мы также можем использовать источник цифровых часов для управления переключателем, управляемым напряжением:
Exercise Щелкните, чтобы смоделировать схему выше.
7) Наконец, мы можем использовать напряжение в самой цепи в качестве триггера. Этот пример немного сложнее, но он использует тот факт, что модель переключателя, управляемого напряжением, имеет гистерезис. Гистерезис означает, что после того, как переключатель переходит из одного состояния в другое, остается некоторая память, поэтому требуется большее покачивание, чтобы заставить его переключиться обратно в первое состояние.Это настраивается в параметре V_H переключателя SW2. Дважды щелкните SW2, попробуйте изменить напряжение гистерезиса V_H и повторно запустите моделирование:
Exercise Щелкните, чтобы смоделировать схему выше.
В следующем разделе, «Делители напряжения», мы рассмотрим типичное последовательное расположение резисторов, которое очень часто встречается при проектировании и анализе схем.
Роббинс, Майкл Ф. Ultimate Electronics: Практическое проектирование и анализ схем. CircuitLab, Inc., 2021, ultimateelectronicsbook.com. Доступно. (Авторское право © CircuitLab, Inc., 2021)
Схема подключения • Кнопки для заготовок на заказ
Мы отправляем карточку с этой схемой при каждом заказе.
Заготовки
16мм рассчитаны на 3 AMP.
Все остальные кнопки заготовки рассчитаны на @ 5 AMP. Но…
Мы не рекомендуем запускать что-либо прямо с кнопки, которая тянет на сколько-нибудь значительную ничью; даже если они рассчитаны на ток от 3 до 5 ампер, лучше всего их подключить в паре с реле.В любом случае разумно использовать реле в большинстве автомобилей, если только вы не переключаете аналоговый вход на своем блоке управления двигателем. Но не волнуйтесь, если вы случайно сожжете контакт в кнопках, мы продаем запасной микровыключатель здесь!
Использование реле также хорошо предотвращает перегрузку по току обратной связи от отключенной цепи, которая может привести к сгоранию светодиода (не покрывается гарантией), если вы подключили его параллельно с вашей схемой. Т.е. отключенная индуктивная нагрузка (например, двигатель вентилятора) часто может достигать 5-10-кратного номинального напряжения в течение действительно короткого периода времени, и это может привести к сгоранию светодиода.Мы продаем аккуратные реле с предохранителями в категориях «Разные детали», а также твердотельные реле.
Для установки этой кнопки требуются базовые навыки электромонтажа; Если вы установите кнопку с гравировкой «Two Step» на свой рог, вполне вероятно, что ваш рог будет гудеть, когда вы нажмете на него!
Почти все кнопки доступны мгновенно и с фиксацией. Для тех, кто задается вопросом, что это значит, кнопка с защелкой действует как тумблер; вы нажимаете на нее, и она «щелкает», а когда вы нажимаете ее снова, она «щелкает».Мгновенные кнопки на другом конце активны, только когда вы удерживаете их нажатыми. Если вы не знакомы с нормально разомкнутым (NO) и нормально замкнутым (NC) переключателем, я предлагаю вам немного прочитать об этом. Если у вас возникнут вопросы, мы с радостью на них ответим.
Одноцветный светодиод не чувствителен к полярности. Поскольку у светодиода есть собственный вывод на кнопке, вы можете полностью контролировать их. Их легко подключить, чтобы они загорелись;
При нажатии или активации кнопки
С габаритным огнем
Управляется программируемым ЭБУ
Комбинация всего вышеперечисленного
Если при нажатии кнопки загорается светодиод, убедитесь, что вы подключены параллельно, чтобы через него не проходил слишком большой ток.Светодиоды могут выдержать всего несколько миллиампер, прежде чем они сгорят. В случае сомнений используйте реле.
RGB Светодиодная кнопка чувствительна к полярности. Кнопки 19, 22 и 25 мм со светодиодами RGB имеют общий анод. Это означает, что они имеют общий положительный вывод (+12 В постоянного тока), и вы должны заземлить каждый цветной контакт, который хотите зажечь. Цвет провода на пигтейле будет соответствовать цветному выводу светодиода кнопок. Вы можете использовать их для одного цвета или создать свою комбинацию цветов. Светодиод RGB не может управляться контроллером светодиодов и отображать полный диапазон цветов.
На кнопках 25 и 30 мм предусмотрен второй микровыключатель. Если вам нужен дополнительный микровыключатель для вашего приложения, их можно найти здесь. Кнопки 25 мм используют микропереключатель SPDT, а кнопки 30 мм — DPDT.
.
No related posts.
