Подключение двухклавишного переключателя света
Для того чтобы правильно подключить двухклавишный переключатель света, давайте сперва рассмотрим схему его работы и разберемся в ней.
Чаще всего, двухклавишными выпускаются именно проходные переключатели, но некоторые производители в коллекциях своих электроустановочных изделий предлагают и двухклавишные перекрестные переключатели, подключение которых различается.

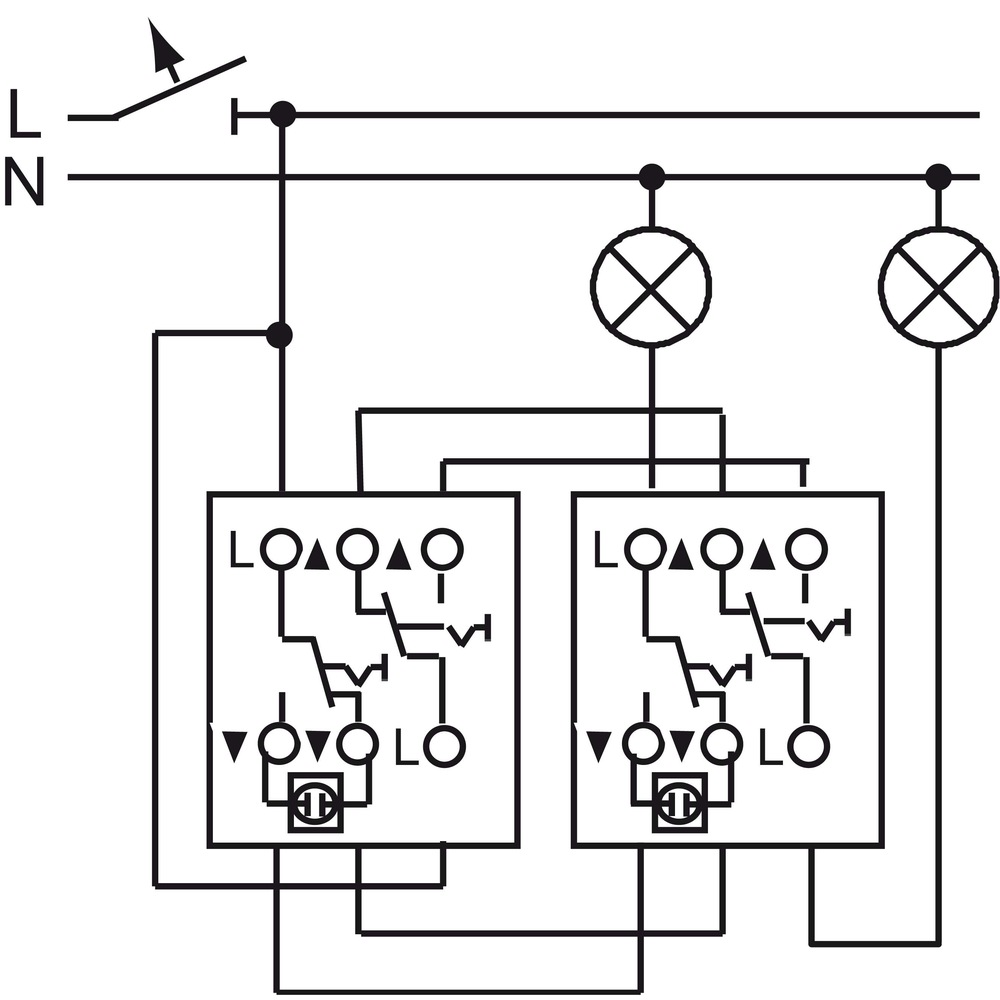

В данном случае представлена схема подключения системы из двух двойных проходных переключателей. Из неё ясно видно, что такой двойной проходной выключатель представляет из себя объединенные в одном корпусе два одинарных, каждый со своей клавишей. Соответственно и подключение проводов выполняется аналогично, т.е. если вы знаете как подключить одноклавишный проходной выключатель, вы с легкостью установите и такой. Единственная разница заключается в количестве одновременно подключаемых проводов, чтобы не запутаться, ниже представлена схема подключения проводов к двухклавишному переключателю света.
В качестве примера для установки возьмем механизм двухклавишного проходного выключателя ABB Busch-Jaeger, из уже хорошо знакомой нам серии Basic55.
Как и большую часть работ в электромонтаже, начинать установку следует с отключения подачи электрического тока. Обычно для этого необходимо выключить автоматический выключатель или иные защитные устройства для этой группы в учетно-распределительном щите.
Установку двойного проходного переключателя начинаем с подготовки проводов к подключению. Согласно стандартной схеме, рассмотренной нами ранее, для работы ему требуется шесть проводов, обычно это пара трехжильных кабелей. Укорачиваем их, провода должны выступать от края подрозеткника на 60-80мм.
Затем снимаем оплетку и изоляцию с концов жил на расстояние 10-14мм, как показано на изображении ниже.
Для большего удобства, на суппорте механизма розетки ABB Busch-Jaeger серии Basic55 отмечены допустимые размеры снятия изоляции с жил проводов, по которым можно ориентироваться.
После этого можно приступать к подключению проводов к механизму проходного выключателя. Маркировка клемм на его тыльной стороне выглядит следующим образом, подробное описание назначения которых вы можете узнать из нашей статьи «Cхема подключения двухклавишного проходного выключателя (переключателя)».
Как видите по маркировкам, все зажимы на механизме переключателя разделены на две группы «1» и «2», что соответствует количеству проходных выключателей, из которых он состоит. Самое главное при подключении верно подсоединить общие управляющие провода к контактам «L1» и «L2», в нашем случае это БЕЛЫЕ жилы кабелей.
Для удобства, лучше всего подключать последвательно, сперва первую группу проводов в клеммы с обозначением «1».
А затем вторую группу, в клеммы с маркировкой «2». В итоге у вас должно получится следующее.
Далее, аккуратно укладываем провода в подрозетнике и устанавливаем механизм двойного проходного выключателя.
Выравниваем строго горизонтально, по уровню и затягиваем крепежные винты, лучше всего использовать те, что идут вместе с подрозетником. Фиксация на «ушках», встроенных в механизм не всегда достаточно надежна и применяется лишь в случаях, когда нет другой возможности.
После чего устанавливаем рамку. В нашем случае двойной проходной выключатель света совмещен в одном блоке с розеткой, поэтому у них общая двойная рамка.
Для её крепления используется спецальный пластиковый фиксатор, которы вставляется в пазы суппорт и надежно крепит декоративную рамку.
Осталось установить клавиши на проходной выключатель, после чего можно включить подачу электричества и проверить его работу. Если все работает правильно, то на этом установка двухклавишного переключателя света завершена.
Если у вас возникли сложности при подключении или вы не нашли ответов на свои вопросы по двухклавишному проходному переключателю в статье, пишите их в комментариях к материалу, постараемся всем помочь!
Как подключить проходной выключатель.
Разбираемся, в чем разница между простым, проходным и перекрестным выключателями.Где можно устанавливать?
Перекидной выключатель может устанавливаться в любом помещении. Чаще всего его монтируют в следующих местах:
- Лестничная площадка. Маршевые выключатели устанавливаются на нескольких этажах для управления общим освещением. К примеру, житель дома может включить проходной переключатель на входе в подъезд, а поднявшись на третий этаж к себе в квартиру выключить свет. Аналогичным образом можно действовать при спуске сверху вниз: сначала включить лампочку дублирующим переключателем, а внизу выключить ее.
- Коридор. При наличии длинного коридора в квартире или доме проходной выключатель устанавливается в конце и в начале комнаты. Так, при начале движения по коридору можно включить свет, а при выходе из него выключить.
- Спальня. Удобный вариант — размещение переключателей на входе и возле кровати. В этом случае можно лечь спать и не вставать для отключения света.
Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.
Это особенно важно в детской комнате, чтобы ребенку не нужно было идти через все помещение для включения / отключения освещения.На практике можно применяются и другие способы подключения таких выключателей к лампочке. Главное — понимать принцип действия и определиться с необходимостью монтажа устройства. Чаще всего это делается для удобства или / и экономии электроэнергии.
Принцип работы
Проходные выключатели по своему внешнему виду ничем не отличаются от обычных клавишных выключателей – их конструкция и принцип действия имеют свою специфику. Основные различия между этими коммутирующими приборами – в количестве и порядке подсоединения переключающих контактов.
Обратите внимание: При срабатывании обычного одиночного выключателя света происходит простое замыкание или размыкание фазной цепи, в разрыв которой включен данный коммутационный прибор.
При работе 2-х проходных переключателей порядок разрыва и замыкания цепочки, подающей фазное напряжение на осветительный прибор, более сложный и разветвленный.
В процессе коммутации два таких выключателя, схема которых рассмотрена ниже, замыкают одну из соединительных линий, одновременно размыкая другую.
За счет этого удается реализовать принцип раздельного управления одним и тем же осветительным устройством с двух мест, удаленных одно от другого на значительное расстояние. Наиболее характерный пример такой организации – расположение выключателей на противоположных концах длинного коридора. Указанная особенность, в конечном счете, определяет и специфику монтажа проходных выключателей в границах того или иного обитаемого помещения.
Выбор, конструкция и отличия проходных выключателей
Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:
- Для подключения проходного выключателя света необходим трехжильный кабель — ВВГнг-Ls 3*1,5 или NYM 3*1.5мм²
- Не пытайтесь собрать подобную схему на обычных выключателях.
Основное отличие обычных от проходных заключается в количестве контактов.
Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!
На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.
Проходной же правильнее называть не выключателем, а переключателем.
Так как он, именно переключает цепь с одного рабочего контакта на другой.
По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.
А вот с обратной стороны сразу видна вся разница:
- у проходного 1 клемма сверху и 2 снизу
- у обычного 1 сверху и 1 снизу
Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы. Существенна разница именно в работе контактов.
При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет. Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.
Преимущества установки проходного выключателя
Проходные выключатели позволяют управлять освещением помещения из двух или более мест, что является бесспорным удобством. Это особенно ценно для домов в несколько этажей с лестничными пролетами. Здесь можно установить первый переключатель на первом этаже, а следующий на втором, что позволит включить свет внизу и выключить наверху.
Особенно актуально применение проходных выключателей для управления освещением лестничных пролетов. Хорошим решением является установка одного переключателя у входа в спальню, а второго возле изголовья кровати, что позволит зайти, включить свет, приготовиться ко сну, лечь и выключить освещение. Также целесообразно монтировать выключатели при входе в дом или квартиру и в конце коридора.
Полезный совет! При помощи специальных датчиков движения или таймера, встроенного в выключатель, можно организовать автоматическое выключение освещения при выходе из определенного места.
Проходные выключатели обладают существенными преимуществами по сравнению с обычными устройствами:
- высокая надежность и безопасность эксплуатации;
- мгновенное отключение электроснабжения помещения при необходимости из любой точки;
- оптимальное расходование электроэнергии;
- низкая себестоимость;
- простая установка, не требующая привлечения специалистов;
- отсутствие сложных настроек.
Наличие проходных выключателей позволяет включить светильники внизу одним выключателем, а поднявшись по лестнице выключить другим
Недостатки
Такие выключатели имеют и ряд минусов, которые необходимо учитывать при монтаже.
Выделим основные:
- При незнании главных отличий их легко спутать с обычным выключателем.
- Нет точной позиции для выявления положения (включен, отключен). К примеру, при замене лампочки трудно понять, подходит питание к устройству или нет. Для безопасности рекомендуется отключать питающий автомат.
- В распределительной коробке появляется много проводов. Их количество увеличивается с повышением числа лампочек. Подключать устройства напрямую не желательно, ведь в таком случае придется терпеть большие расходы. Кроме того, при большом числе ламп в одной цепи предусмотрено использование импульсных реле.
- Более высокая цена из-за особенностей конструкции.
Порядок монтажа устройства
Все действия, осуществляемые в процессе установки проходного переключателя, производятся в соответствии со схемой подключения. Она отличается от монтажа стандартного выключателя тем, что вместо двух проводов используется три. Два провода в этой схеме выполняют функцию перемычки, соединяющей соседние переключатели, расположенные в разных точках помещения. Третий провод обеспечивает подачу фазы.
Отличие схемы подключения проходного переключателя от схемы монтажа стандартного устройства заключается в наличии трех проводов, два из которых соединяют приборы, а третий обеспечивает подачу питания
При подключении проходного выключателя могут использоваться любые типы ламп, начиная от традиционной лампы накаливания, заканчивая современными люминесцентными, светодиодными источниками освещения.
К распредкоробке будет подходить пять проводов:
- кабель от осветительного прибора;
- питающий провод от автомата;
- провод от второго проходного выключателя.
Чтобы обеспечить продолжительный срок эксплуатации электропроводки, рекомендуется правильно выбрать сечение кабеля для домашней проводки.
Для построения схемы с двумя одноклавишными выключателями используется трехжильный кабель. При этом заземление, «ноль» выводится на источник освещения. А фаза, выделенная на схеме коричневым цветом, обеспечивает электропитание. Она проходит через оба выключателя и светильник.
Поскольку эти выключатели располагаются в разрыве фазного кабеля, обеспечивается безопасность проведения работ при ремонте, обслуживании осветительного прибора.
Работы по подключению одноклавишного выключателя (проходного) осуществляются в следующей последовательности:
- освободите от изоляции концы проводов;
- используя индикатор, найдите фазный провод и нулевой;
- проложите нулевой провод от автомата через распределительную коробку к люстре/светильнику.
- на входной контакт первого выключателя подсоедините фазу питающего провода, прошедшую через распредкоробку;
- соедините (через распредкоробку) два выходных контакта одного проходного выключателя с двумя выходными контактами другого;
- к выходному контакту второго выключателя осталось подсоединить фазу, идущую (через распределительную коробку) на люстру/светильник.
Места соединений можно скрутить, спаять и обмотать изолентой. Или же использовать самозажимные клеммники.
Другие способы и правила качественного и правильного соединения проводов мы рассмотрели в этой статье.
В квартирах, частных коттеджах чаще используются не одно-, а двухклавишные проходные выключатели. Приспособления с двумя клавишами позволяют управлять двумя осветительными приборами, которые расположены в разных помещениях
Помимо клавишных моделей, производители предлагают сенсорные панели. Однако при их установке без профессиональной помощи не обойтись.
При необходимости управления освещением более чем из двух точек, в цепи может быть использовано до шести проходных выключателей. В другой нашей статье мы пошагово рассмотрели нюансы подключения проходного выключателя с двух и трех мест, снабдив материал наглядными схемами.
Схема подключения двух проходных выключателей
Подобная схема может оказать существенную помощь в организации освещения на лестнице (в двухэтажном доме), в длинном коридоре или в проходной комнате. Достаточно удобной может оказаться организация освещения в спальне, когда один выключатель устанавливается на входе в спальню, а другой – рядом с кроватью.
В таком случае не придется постоянно вставать с кровати, чтобы выключить основной свет.
Электрическая схема подключения двух проходных выключателей
Схема подключения очень простая и понятная: на вход одного из переключателей подается фаза, вход другого переключателя подсоединяется к одному из проводов люстры (светильника). Второй конец светильника соединяется напрямую с нулевым проводом. Выходы N1 обоих выключателей соединяются вместе, как и выходы N2.
Схема функционирует довольно просто. Если посмотреть на схему, то в таком положении источник света включен. При последующем переключении любого из выключателей, в произвольном порядке, светильник будет то выключаться, то включаться.
Для того, чтобы было более понятно, следует внимательно посмотреть на рисунок.
Разводка проводов между двумя проходными выключателями.
В случае установки подобных выключателей в помещении, разводку проводов следует выполнить так, как это видно на рисунке ниже. Современные требования допускают разводку проводов на удалении 15 см от потолка.
Как правило, провода укладываются в специальные лотки или короба, а концы проводов сосредотачивают в монтажных (распределительных) коробках. Такой подход имеет неоспоримые плюсы. Главное, что поврежденный провод можно всегда заменить. Соединение проводов в монтажных коробках осуществляется с помощью специальных зажимов (контактных колодок). При этом, допускаются и скрутки, которые затем обязательно пропаиваются и надежно изолируются.
Выход второго выключателя подсоединен к одному из проводников идущего к лампе освещения. Белые проводники – это провода, подключающие выходы обоих выключателей.
Разводка проводов по жилому помещению
Каким способом соединяются концы проводов в распределительной коробке, можно узнать, посмотрев соответствующее видео.
Вариант управления освещения с трех точек
Если имеется необходимость в дальнем управлении светильником из трех мест, то придется приобрести еще и перекрестный выключатель. Он переключает одновременно не по одному, а по два контакта, поэтому он имеет по два входа и два выхода.
Как все три выключателя соединить видно на рисунке. Это несколько сложнее предыдущего случая, но понять принцип работы можно.
Схема электрическая включения лампы из трех мест.
Чтобы подключить источник электрического света, согласно данной схемы, необходимо проделать следующие операции:
- Нулевой провод подключается к одному из проводов лампы.
- Фазный провод подключается к входному контакту одного из проходных выключателей.
- Свободный провод лампы подключается к входному контакту второго выключателя (проходного).
- Два выходных контакта проходного выключателя подключается к двум входным контактам перекрестного выключателя.
- Два выходных контакта второго проходного переключателя подсоединяют к двум выходным контактам перекрестного переключателя.
Схема та же, но показано более доходчиво, куда именно подключать провода.
К каким клеммам подключаются провода.
Примерно так следует развести провода по помещению.
На основе схемы на три точки управления, можно собрать схемы на 4 или на 5 точек. В таких случаях необходимо увеличивать количество перекрестных выключателей. Их следует всегда устанавливать в промежутке между двумя проходными переключателями.
Схема организации вкл/выкл лампы на 5 точек.
Если из этой схемы убрать один из перекрестных переключателей, то получится вариант на 4 точки, а если к ней добавить один перекрестный переключатель, то уже выйдет вариант на 6 точек.

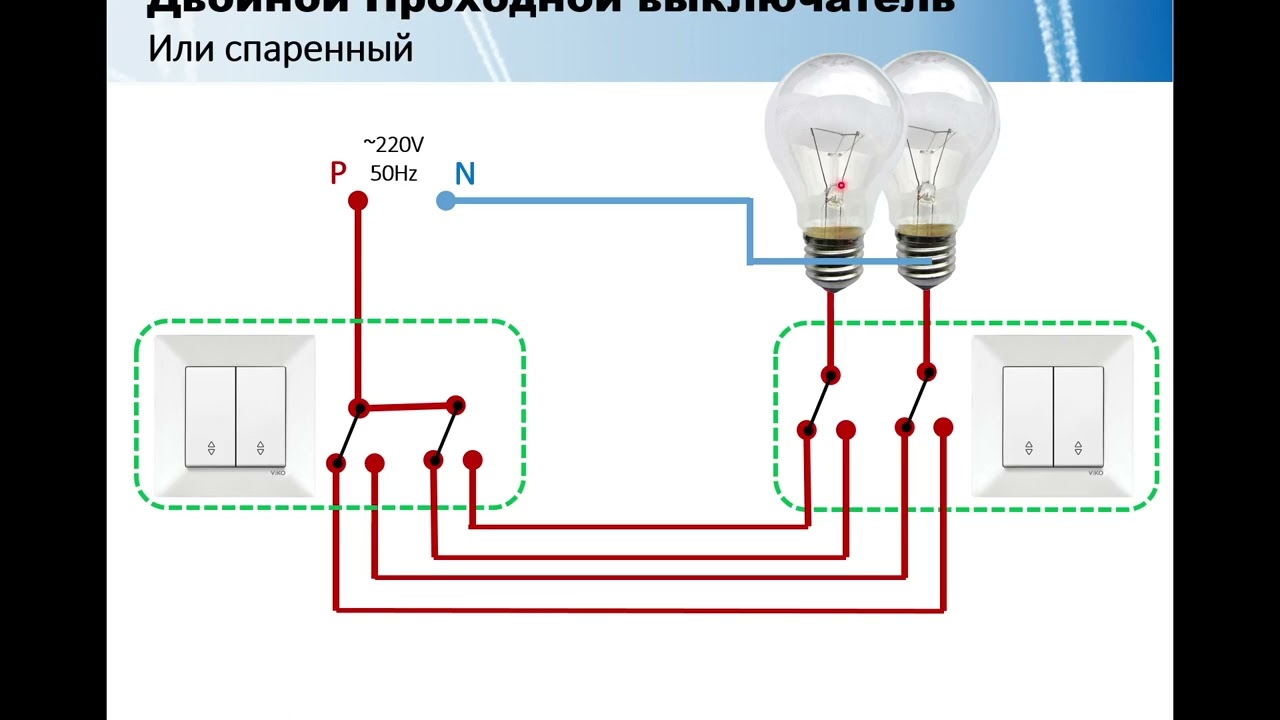

Двухклавишный проходной выключатель: схема подключения
Для того, чтобы из нескольких точек можно было управлять работой двух ламп существуют двухклавишные проходные выключатели. Они располагают шестью контактами. Главное – это определить общие контакты. Они определяются по такому же принципу, как и при поиске общего контакта в одноклавишных проходных выключателях.
В схеме, где используется два двухклавишных проходных выключателя, применяется значительно больше проводов.
Фазный провод подается на входы обоих выключателей, а другие входы выключателей подключаются к одному из концов одной и другой лампы. Свободные концы лампы подключаются к нулевому проводнику. Два выхода одного выключателя соединяются с двумя выходами второго выключателя, а два других выхода этого выключателя подсоединяются к двум другим выходам первого выключателя.
Вариант разводки проводов для подключения двухклавишных проходных выключателей.
Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Каждая пара выходов двухклавишного выключателя подсоединяется к одной паре одного перекрестного переключателя. И так дальше, пара за парой выходы устройств соединяются между собой.
Управление работой двух ламп освещения из четырех точек.
Если разобраться, то сложного ничего нет, особенно при применении одноклавишных проходных выключателей. Что касается двухклавишных проходных выключателей, то здесь все намного серьезнее и затратнее, как по проводам, так и по выключателям. А если быть более точным, то эта схема менее практичная, но более дорогостоящая.
Схема управления освещением из четырех мест
Для организации управления осветительными приборами сразу из 4-х точек (на два направления) в помещении потребуется установить уже пару перекрестных коммутирующих изделий. При наличии нескольких осветительных групп предпочтение отдается двухклавишным переключателям перекрестного типа. При их последовательном включении усложняется не только электрическая разводка, но и монтаж самих изделий по уже рассмотренному выше алгоритму.
В этом случае перемычки потребуется устанавливать дважды (сразу в обоих проходных выключателях схема которых приведена выше). При расключении таких систем рекомендуется четко следовать прорисованному заранее эскизу с указанными на нем обозначениями контактов и перемыкающих проводников.
Схема подключения трехклавишного проходного выключателя
При ознакомлении со схемой проходного трехклавишного переключателя необходимо обратить внимание на следующие моменты:
- Рассматриваемые устройства имеют 6 выходных контактов, что позволяет контролировать три группы осветителей, находясь в одной точке доступа.
- Перед тем как подключить проходной выключатель на три клавиши – сначала потребуется смонтировать его нагрузки и расключить их согласно осветительному плану.
- Трехклавишный проходной выключатель схема которого приведена на рисунке справа, предназначается не для проходных целей.
- Основное назначение этих приборов – экономия на проводке, обеспечиваемой за счет управления нескольким осветителями из фиксированной точки.
В заключение отметим, что техника монтажа двухклавишного проходного выключателя с двух мест и все последующие ее модификации (с трех и четырех точек) напоминает те же операции для одноклавишных приборов. Ее незначительное усложнение оправдано существенным расширением функциональных возможностей системы, дополненной еще одним осветителем, коммутируемым «в противофазе» с первым.
Схема на пять точек
При необходимости реализовать схему на пять точек принцип подключения такой же, как в рассмотренном выше случае. Увеличивается только количество перекрестных переключателей.
В этом случае их будет три, а по краям предусмотрены стандартные маршевые выключатели.
Как сделать проходной выключатель своими руками
Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.
Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.
Полезный совет! Приобретая двухклавишный проходной выключатель, схема которого нанесена на корпус устройства, следует убедиться в том, что у него есть возможность перемещать клеммы местами в таком порядке, чтобы обеспечить разрыв и замыкание цепи независимо друг от друга.
Процесс переделки простого выключателя в проходной состоит из следующих этапов:
- у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
- аккуратно выдавливается сердцевина выключателя;
- отжимаются зажимы корпуса на внутреннем механизме выключателя;
- одна из клемм вынимается из гнезда;
- переустанавливается один контакт напротив другого;
- на контакты устанавливается коромысло;
- корпус собирается обратно.
Использование проходных выключателей будет удобным, если в доме есть длинные коридоры
Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.
Как из проходного выключателя сделать обычный выключатель?
Что делать, если есть проходные выключатели, а нужны обычные?
Ведь бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?
Не беда, можно установить проходной как обычный, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:
Схема подключения проходного переключателя для работы на две линии Схема подключения проходного переключателя для работы на две линии
Конечно, это можно назвать расточительством или глупостью. Тем не менее, на практике такие случаи я встречал не раз.
Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.
Вот схема, показанная на фото выключателя:
Включение проходного выключателя по схеме обычного выключателя Включение проходного выключателя по схеме обычного выключателя
В данном случае показан сдвоенный проходной выключатель (т.е. два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.
Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.
Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5.
В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.
Основные ошибки подключения
Начинающие электрики часто допускают ошибки при подключении проходных выключателей. Чаще всего они допускаются еще в период выявления вводной (общей) клеммы.
Необходимо понимать, что у каждого производителя их расположение может отличаться. Это значит, что перед монтажом необходимо всегда проверять соответствие клемм с помощью мультиметра и сверять полученные данные с имеющейся схемой. Обращать внимание куда направлены стрелки на выключателях.
Если общий провод определен правильно, но освещение все равно работает некорректно, значит, пользователь ошибся с покупкой. Возможно, установлено два стандартных выключателя, а не проходные.
Вторая оплошность, которую допускают новички — ошибка при монтаже. Как правило, пара проводов с первого выключателя подсоединяется ко входу, а со второго устройства — к выходу. В таком случае цепь не работает, ведь контакты нужно подключать по принципу «крест-накрест».
Источники
- https://ElektrikExpert.ru/podkljuchenie-prohodnogo-vykljuchatelya-shemy.html
- https://FishkiElektrika.ru/podklyuchit-prohodnoy-vyklyuchatel
- https://electric-220.ru/prohodnoj-vykljuchatel-shema-podkljuchenija-iz-raznyh-mest
- https://sovet-ingenera.com/elektrika/rozetk-vykl/shema-podklyucheniya-prohodnogo-vyklyuchatelya.html
- https://stroyday.com/shema-podklyucheniya-prohodnogo-vyklyuchatelya/
- https://FishkiElektrika.ru/dvuhklavishnyy-prohodnoy-vyklyuchatel
- http://remoo.ru/elektrika/prohodnoj-vyklyuchatel-skhema-podklyucheniya
- https://zen.yandex.ru/media/samelectric/prohodnoi-vykliuchatel-rasskazyvaiu-kak-ego-primeniat-61548b2948745b42e48bf179
Как вам статья?
Павел
Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники
Написать
Пишите свои рекомендации и задавайте вопросы
Однополюсные и двухполюсные переключатели
Розница
| 24610 просмотров
2 мин чтения | Кавита Манрал
Когда вы думаете о перестройке дома или о новом проекте, вы все планируете; от умных жалюзи и новой электроники до стильных произведений искусства, которые дополнят весь интерьер. Однако мы часто склонны упускать из виду электрические выключатели . Эти переключатели различаются по стилю, отделке и функциональности. Хотя все они могут выглядеть одинаково снаружи, различные переключатели выглядят и функционируют по-разному внутри.
Обычно используемые в домашнем хозяйстве в качестве выключателей , все электрические выключатели могут практически включать и выключать любое электронное устройство. Мы классифицируем переключатели как однополюсные (SP) или двухполюсные (DP) переключатели в зависимости от их рабочего механизма и функциональных возможностей.
Переключатель SP — это самый простой переключатель общего назначения, который вы используете для управления светом или другим устройством из одного места. Эти переключатели имеют две винтовые клеммы латунного цвета, подключенные к горячим проводам источника питания. Одна клемма выполняет функцию входящего провода от источника питания, а другая – отходящего к светильнику. Большинство переключателей SP также имеют клемму заземления для подключения заземляющего провода цепи. Как правило, вы подключаете нейтральные провода к выключателям. Если в ящике есть нейтралы, вы присоединяетесь к ним, чтобы пройти через ящик, не касаясь переключателя.
Переключатель DP обычно используется в промышленности, но его также можно найти в определенных домашних системах электропроводки. Существенная разница между переключателем SP и переключателем DP заключается в том, что последний имеет четыре латунных контакта вместо двух, с дополнительной клеммой заземления, обычно не встречающейся в переключателях SP. Две клеммы позволяют подключить две пары проводов от сети 240 вольт. Переключатели DP
Помимо двух пар проводов под напряжением, переключатель DP отличается от переключателя SP еще одним существенным отличием. Переключатели DP рассчитаны на более высокие токи. Более высокий рейтинг указывает на то, что переключатель DP имеет более крупные клеммы для регулировки более толстых проводов.
Хотя проводка в обоих переключателях практически одинакова, вы должны убедиться, что красный и черный провода находятся с двух сторон.
Стандартный переключатель SP отлично подходит для большинства общих приложений. Например, если вам нужен переключатель для включения света или вентилятора, лучше всего подойдет один переключатель. С другой стороны, для запуска устройств в двух местах вам понадобится коммутатор DP. Тем более, что для блока питания 120В нужен только переключатель SP. Напротив, если вы хотите управлять требовательным электрическим устройством, вам нужен переключатель DP.
Часто упускаемые из виду электрические переключатели являются важными компонентами вашей системы управления питанием. И когда мы говорим об эффективных устройствах управления энергопотреблением и питанием, переключатели Schneider Electric India выделяются на первый план. Их широкий ассортимент продукции отличается инновационными функциями, такими как натуральные материалы и атмосферостойкие розетки, которые играют решающую роль в лучшем управлении, бесперебойной работе и электрической защите
Так что не ждите больше и обновите свой интерьер с помощью концевых выключателей, выключателей света и электрических розеток Schneider Electric India, которые идеально подходят для любого интерьера и экстерьера.
Схемы подключения True Bypass – stinkfoot.se
по Андреасу Комментарий
Существует множество схем проводки для истинного байпаса, и, конечно же, некоторые из них есть на этих страницах. Но они несколько отличаются — иногда это связано с тем, что используется другой стиль проводки, а иногда это связано с тем, что для конкретной педали требуется особый стиль проводки. Я также иногда перемещаю вещи, чтобы они подходили к конкретной педали (например, если перенос заземления на другую сторону упростит установку). Конечно, все это может сбивать с толку, даже если вы просто просматриваете этот сайт в поисках информации, и, поскольку я начал получать запросы на схемы основных стилей разводки истинного байпаса, я решил создать страницу только для этого.
Переключатель
Для базовой разводки истинного байпаса вам понадобится переключатель DPDT (двухполюсный, на два направления). По сути, это два переключателя SPDT (однополюсный, двухпозиционный), расположенные рядом. Позже мы также углубимся в переключатели 3PDT (ага, тройной полюс, двойной ход), которые, конечно же, представляют собой три переключателя SPDT, работающих в унисон.
Все эти выключатели с фиксацией (вкл./вкл.) и работают, соединяя полюс (центральный выступ, 2 или 5 на рис.) с любым из бросков (внешние выступы, 1/3 или 4/6 на рис.). рис.). Когда вы нажимаете переключатель, соединение меняется, поэтому, если у вас были подключены 1-2 и 4-5, новые соединения будут 2-3 и 5-6.
Базовый истинный байпас
Это истинный байпас в его самой базовой форме. Вооружившись знаниями, которые вы только что узнали, мы можем видеть, что сигнал входит и выходит из переключателя на полюсах (средние выступы). В этом случае переключатель либо позволяет сигналу просто перейти на выходную сторону и на выходной разъем (bypass), либо пройти через схему эффектов перед отправкой на выходной разъем (активный).
Улучшенный истинный байпас
Базовая проводка не лишена недостатков. Самый большой из них заключается в том, что когда вы переходите в режим обхода, вход схемы просто отключается, оставаясь висящим, как если бы вы случайно отключили гитарный кабель. Это может создать «удар» или «хлопок», когда вы нажимаете переключатель, чтобы включить эффект. Может помочь добавление подтягивающего резистора к входу схемы (он притягивает вход к земле при отключении), и в некоторых схемах он уже есть. Но вы также можете бороться с этим, просто немного изменив стиль проводки. Эта проводка закорачивает вход цепи на землю в байпасе. По сравнению с отключением гитарного кабеля (как упоминалось ранее) это больше похоже на отключение громкости гитары. И именно поэтому я всегда использую проводку с заземлением ввода 🙂
Истинный байпас со светодиодом
До сих пор мы использовали переключатели DPDT (двухполюсные, на два направления) для нашей проводки. Если вы хотите также иметь светодиод включения / выключения, вам нужно добавить третий ряд выступов (третий полюс с двумя бросками), чтобы сделать это. Так вот! В основном это проводка «улучшенный истинный байпас», описанная выше, но с дополнительной перемычкой для использования заземления как для приглушения входа схемы (в байпасе), так и для замыкания цепи для светодиода (в активном состоянии).
R1 — токоограничивающий резистор для светодиода. Я использую настолько большой резистор, насколько мне это может сойти с рук, как для ограничения потребляемого тока (экономит батарею), так и для риска «ударов» при переключении. Для этого, очевидно, чем ярче светодиод, тем лучше. Я использую сверхъяркие светодиоды (в диапазоне 8.000-10.000 мкд) с резисторами от 4,7К до 8,2К. Таким образом, я получу достаточную яркость при минимальном потреблении тока.
В то время как переключатели DPDT легко ориентировать в соответствии со схемами подключения (поскольку они имеют два ряда по три наконечника), переключатель 3PDT отличается. Так как он симметричный (выводы 3х3), его можно случайно повернуть на 90 градусов, что означает, что проводка вообще не будет работать. Все мои схемы подключения 3PDT предполагают, что переключатель ориентирован так, что отверстия в наконечниках совпадают с севером и югом. На картинке справа показана настоящая вещь в этой ориентации. Кусок провода, проходящий через крайний левый ряд наконечников, приведен только для иллюстрации — если вы можете провести провод таким же образом, вы знаете, что ваш переключатель ориентирован правильно по отношению к схемам на этой странице.
И да, схема подключения 3PDT, найденная на странице Crybaby wah LED, не полностью совпадает со схемой на этой странице. Это связано с тем, что для Crybaby мне пришлось отделить сигнальную землю от земли/минуса для светодиода, чтобы остановить «стук» при включении/выключении педали. Для большинства других педалей у меня не было необходимости делать это, поэтому общая проводка 3PDT на этой странице имеет один провод заземления.
