Способы извещения об экстренных ситуациях существуют с древних времён. Ещё много веков назад люди передавали информацию на расстоянии при помощи костров, световых сигналов, звона колоколов или других далеко разносящихся звуков.

В современном мире такую роль выполняют различные виды сигнализаций.

Принцип работы пожарного оповещения заключается в фиксации данных о состоянии помещения при помощи многочисленных датчиков. Если какие-то показания отличаются от нормы, они передаются в дежурную службу, которая в кратчайшие сроки прибывает на место и тушит огонь.

В число дополнительных функций ОПС (охранно-пожарной сигнализации) могут входить:

• включение расположенных в месте возгорания огнетушителей, начинающих свою работу после сигнала о пожаре;
• автоматическая разблокировка дверей, необходимых для спасения людей из здания;
• запирание дверей, ограничивающих место возгорания, чтобы огонь не распространился дальше;
• вызов дополнительных диспетчерских и спасательных служб в случае необходимости;
• запуск системы охлаждения;
• включение приборов для удаления дыма;
• контроль за работой противопожарных клапанов в системе вентиляции и другие действия.

Так как возникновение пожара несёт с собой опасность для человеческих жизней и материальных ценностей, законы регламентируют установку систем противопожарной безопасности в административных зданиях. Если же соответствующих постановлений нет, владельцы помещения сами могут решать, устанавливать ОПС или нет.

Используемые устройства

В состав противопожарной сигнализации входит множество устройств. Их можно разделить на следующие категории:

• сенсорные приборы — датчики и извещатели, находящиеся в разных местах здания и фиксирующие показатели окружающей среды;
• устройства, получающие и обрабатывающие данные, приходящие с сенсорных приборов;
• центральный компьютер или другое управляющее оборудование, которое контролирует работу всей остальной техники;
• системы для информирования людей об аварийной ситуации.

К контрольной панели могут подключаться отдельные периферийные устройства. Вот некоторые из них:

• звуковые и световые оповещатели;
• принтеры сообщений, печатающие служебную и тревожную информацию;
• пульт управления;
• модуль для изоляции короткого замыкания.

Общая схема сигнализации довольно проста: датчики фиксируют начало пожара, передают эту информацию на программу обработки, которая сообщает о ситуации в центр мониторинга.

Датчики, задействованные в системе, могут делиться на два основных типа:

1. 1. Активные — постоянно издают сигнал и фиксируют его неизменность. Если в нём происходят какие-то изменения, ситуация трактуется как пожароопасная.
2. 2. Пассивные — реагируют на перемены в окружающей обстановке, возможно, вызванные возгоранием.

Механизм действия этих приборов тоже может отличаться. По внутреннему устройству их можно поделить на:

• инфракрасные;
• магнитокрасные;
• комбинированные;
• реагирующие на разбитие стекла;
• задействующие активные переключатели на периметре.

Виды пожарных извещателей

Есть три основных способа понять, что начался пожар: зафиксировать поднявшуюся температуру, появление дыма или вспышку яркого света. Существуют и другие алгоритмы работы, но эти факторы используются чаще всего. Основываясь на этом параметре, пожарные датчики делятся на четыре типа:

• дымовые извещатели — обнаруживают начало распространения дыма;
• тепловые — фиксируют нагрев помещения;
• датчики пламени — следят за выделением электромагнитных волн как в видимом спектре, так и в инфракрасном и ультрафиолетовом;
• комбинированные устройства — срабатывают на появление и тепла, и дыма, а иногда и яркого света.

Такие приборы могут лишь собирать данные и передавать их в контрольную систему. Их анализом и реагированием на ситуацию занимаются другие типы устройств.

Дымовые датчики

Так как при возникновении пожара дым поднимается в верхнюю часть помещения, устройства для обнаружения задымления обычно размещаются на потолке.

Внутренняя часть прибора состоит из оптической системы, электронной платы и разъёмного корпуса. Эти три элемента создаются на фабриках по отдельности, в автоматическом режиме, а затем вручную собираются.

Чтобы обнаружить появление дыма, используется оптическая система, состоящая из фотоэлемента и светодиода. Из светодиода всё время исходит свет, направленный в определённую точку. Фотоэлемент находится немного в стороне от луча света, испускаемого светодиодом, и преобразует падающий на него световой поток в электрический сигнал.

Принцип работы датчика прост. Когда воздух, попадающий в прибор, чист и в нём нет дыма, луч света попадает строго туда, куда он и был направлен. Однако с возникновением дыма лучи рассеиваются и начинают распространяться в разные стороны, в том числе попадая и на фотоэлемент. В этот момент он срабатывает, и этот сигнал считывается электронной схемой, которая передаёт информацию на командный пункт пожарной сигнализации.

Из-за конструкции прибора он может сработать, даже когда возгорания не было, а вместо дыма в него попали газы или водяной пар. В этом случае световой поток тоже будет искажён, и на главный компьютер поступит сигнал о пожаре. Поэтому, устанавливая датчики, нужно учитывать условия окружающей среды. Неподходящее место для них — ванная, душевая или кухня. Кроме того, если на участке постоянно курят, это тоже может вызвать ложную тревогу.

Так как не все типы пожара сопровождаются мгновенным и сильным задымлением, а на изменения света и тепла извещатель не реагирует, его монтируют в тех помещениях, где, скорее всего, загорятся ткани или будет повреждена изоляция электрических проводов. В число таких предприятий входят электрические лаборатории и подстанции, комнаты с большим количеством работающего электрооборудования на предприятиях и склады, где хранятся различные товары.

Тепловые приборы

Они устанавливаются на потолке, куда поднимается тепло при возгорании, и бывают двух видов:

• фиксирующие достижение предельного значения нагрева;
• анализирующие скорость возрастания температуры.

Изначально были изобретены устройства первого типа, реагирующие на температуру выше заданной отметки. Модели срабатывали при разрыве электрической цепи, происходящего из-за вытекания легкоплавкого материала из предохранителя. После этого передавалось сообщение о пожаре. Такие извещатели были одноразовыми, так как первый же аварийный случай портил их навсегда. Сейчас выпускаются более продвинутые виды, в которых плавкие элементы могут быть заменены после их использования. Возможны и другие принципы работы подобных устройств.

Второй тип тепловых датчиков — это интегральные извещатели. Они измеряют скорость, с которой меняется электрическое сопротивление металла, когда он нагревается. Источник питания подаёт постоянное напряжение на клеммы элемента контроля тепла.

После этого через резистор и измерительное устройство протекает ток, величина которого зависима от подаваемого сопротивления. В обычных условиях его значение практически не меняется.

Но после начала пожара сопротивление датчика возрастает, с ним изменяется и сила тока. Когда её колебания превышают критическую величину, обычно установленную на пять градусов в секунду, в приёмный модуль подаётся сигнал о начале пожара. Лучше всего такие датчики обнаруживают возгорания углеродного топлива, нефтепродуктов, твёрдых пожароопасных материалов. Их устанавливают в различных промышленных зданиях, например, складах легковоспламеняющихся материалов или местах хранения горючих жидкостей.

Обнаружители пламени

Эти приборы способны среагировать на возникновение открытого огня, не сопровождённого задымлением. Они оснащены специальным фотоэлементом, реагирующим на определённый участок или целый диапазон спектра волн.

Такие устройства тоже не защищены от ложных срабатываний. Самые простые модели могут принять за пожар свет люминесцентных ламп, сварочной дуги и даже яркие лучи солнца. Кроме того, в их работе возможны электромагнитные помехи оптического спектра. Чтобы противостоять всему этому, можно использовать специальные фильтры. Датчики пламени очень редко применяются в жилых домах по причине их высокой стоимости. Их основная сфера применения — предприятия газовой и нефтяной промышленности.

Комбинированные вариации

Любые виды датчиков способны дать ложную тревогу, уловив сигнал, не свидетельствующий о начале возгорания. Поэтому наиболее надёжными считаются те, которые сочетают в себе сразу несколько уловителей различных данных. Чаще всего сочетаются датчики дыма и тепла, иногда они дополняются и функцией обнаружения пламени.

В таких устройствах имеются сразу оптический, тепловой и инфракрасный сенсоры. Обычно их можно настроить как на сигнализацию по превышению одного из параметров, так и на комбинированное действие, включающее в себя одновременное появление всех сигналов.

Существует и более продвинутая техника, дополнительно способная уловить появление угарного газа. Такие четырёхканальные извещатели обычно используются на промышленных предприятиях с повышенной степенью опасности.

Действия при пожаре

Пожарная сигнализация устроена таким образом, что после поступления сигнала о начале возгорания начинает реализоваться заранее разработанный план действий. Он состоит из следующих пунктов:

1. 1. Включение системы оповещения. Чтобы люди узнали об опасности, им необходимо об этом сообщить. Оповещение может быть звуковым или светозвуковым — тип выбирается в зависимости от особенностей здания. В систему обязательно нужно включить светящиеся таблички «выход», помогающие вовремя покинуть здание.
2. 2. Освобождение путей эвакуации. Это осуществляется при помощи системы контроля и управления доступом. Она устраняет все препятствия, которые могут возникнуть на пути людей.
3. 3. Включение оборудования для автоматического тушения пожара. В зависимости от имущества, которое есть в здании, может быть установлена порошковая, водопенная, газовая или водяная система. Если неверно выбрать тип огнетушителей, они нанесут ущерб, сравнимый с последствиями самого пожара.
4. 4. Включение системы дымоудаления и отключение поступления воздуха с улицы, который будет усиливать пожар.
5. 5. При наличии лифтов они должны опуститься на первый этаж, открыть двери и заблокироваться.
6. 6. Отключение электричества и переход в аварийный режим.

Схема подключения

Чтобы максимально обезопасить людей в случае возгорания, схема подключения пожарной сигнализации должна быть составлена правильно. При помощи неё можно создать охранную систему, которая будет безопасной и эффективной. Как правило, она должна быть приложена к комплекту устройств сигнализации. Ей нужно чётко следовать, соблюдая даже мелкие детали эксплуатации оборудования. Правильная схема отвечает на следующие вопросы:

• даёт информацию о том, как воспроизвести схему;
• содержит состав компонентов системы и данные об особенностях их функционирования.

Используя её, можно не только корректно установить все элементы, но и успешно доработать или починить сигнализацию в случае необходимости. Правильно составленная схема сигнализации позволит сохранить здоровье людей и избежать материальных потерь.

Схема подключения пожарной сигнализации – датчиков, извещателей, оповещателей

» » » Схема

В этом материале последовательно рассмотрены:

• структурная схема;
• подключение приемно контрольного прибора;
• схема и порядок подключения извещателей.

Естественно, все возможные варианты, особенно для конкретных моделей, в одной статье разместить невозможно, но для этого есть паспорта и технические описания.

Задача данной публикации – дать базовые понятия и представления о структуре системы автоматической пожарной сигнализации (АПС) и взаимодействии ее технических средств и оборудования.

Начнем с основных условных обозначений, используемых на структурных и электрических схемах пожарной сигнализации (рисунок 1).

Здесь:

1. Приемно контрольный прибор;
2. Блок питания;
3. Звуковой оповещатель;
4. Световой оповещатель;
5. Извещатель дымовой;
6. Извещатель тепловой;
7. Извещатель ручной;
8. Устройство оконечное шлейфа.

СТРУКТУРНАЯ СХЕМА ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Соединение между собой датчиков, приборов и других устройств пожарной сигнализации поясняет рис. 2.

Эта схема не является исчерпывающей, но большинство систем АПС для небольших магазинов, офисов и аналогичных объектов имеют такую структуру.

Несколько необходимых пояснений.

Что касается блока питания, то его может не быть. Некоторые приемно контрольные приборы (ПКП) имеют встроенные источники и требуют только установки аккумуляторной батареи (АКБ) для обеспечения бесперебойной работы.

В данном варианте на схеме приведены датчики, питающиеся по шлейфу, таких, кстати в системах пожарной сигнализации большинство. Но при использовании, например, линейных извещателей им потребуется отдельное питание. В этом случае оно берется непосредственно от блока (рис. 5 в конце статьи).

Несмотря на то, то многие приборы имеют выход 12 Вольт для подключения цепей питания извещателей их мощности (тока), может не хватить.

На данной структурной схеме показаны три шлейфа сигнализации, их может быть больше (или меньше) – все зависит от объекта. То же самое касается устройств оповещения.

Отдельно про релейный модуль.

Честно говоря, показан он не совсем корректно. Если он выполнен отдельным блоком, то для управления им нужно дополнительное оборудование. В данном случае будем считать, что он является составной частью нашего ПКП и демонстрирует наличие у прибора выходов для управления другим оборудованием, например, вентиляцией (рис. 3).

СХЕМА ПОДКЛЮЧЕНИЯ ПРИБОРА ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Опять же, представленная на рис. 3 схема является скорее ознакомительной, чем реально монтажной.

Тем не менее, на ней представлены все основные цепи, которые могут встретиться при подключении приемно контрольного прибора.

На что следует обратить внимание.

1. Полярность подключения датчиков к шлейфу сигнализации (ШС).

В большинстве случаев ее нужно соблюдать (когда извещатели питаются по ШС). Если извещения формируются «сухими» контактами реле или герконов, как у максимальных тепловых извещателей, то соблюдение полярности не обязательно.

Величина оконечного резистора Rок зависит от типа ПКП и указывается в его паспорте (описании).

Несмотря на то, что рассматриваемые здесь схемы относятся к пороговой безадресной сигнализации, с некоторыми оговорками они применимы и к адресным системам.

2. Подключение оповещателей.

Многие приборы имеют специально промаркированные клеммы для подключения звуковых (С) и световых (Л) оповещателей. Кроме того, имеются дополнительные управляющие выходы (Вых), к которым можно подключать другие устройства.

Имейте ввиду, выходы могут иметь два варианта исполнений:

• «сухие» контакты;
• открытый коллектор.

Каждый из них предусматривает коммутацию напряжений, то есть к выходу подключается один контакт управляемого устройства (УУ), а с другой стороны на него подается напряжение (+U).

Для открытого коллектора необходимо соблюдать полярность, для «сухих» контактов это не обязательно, более того, ими можно коммутировать даже переменные токи.

Значения коммутируемых токов и напряжений не должны превышать указанных в паспорте прибора номинальных величин.

Для выходов непосредственно предназначенных для подключения оповещателей подача внешнего питания может быть не нужна – прибор сам сформирует на выходах напряжения. Обратите внимание на его величину и полярность, чтобы оповещатели не вышли из строя.

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Подключение дымовых пожарных извещателей (рис.4-1).

В зависимости от модели могут иметься некоторые изменения, но принцип один. Два вывода извещателя (3-4) подключаются в разрыв общего провода, а вывод 2 – через резистор на «+» шлейфа.

Внутри корпуса датчика контакты 3 и 4 замкнуты и такая схема позволяет при извлечении извещателя из розетки разорвать ШС. Таким образом, отключить датчик путем простого снятия не получится, поскольку сигнализация в режим охраны не переключится.

Резистор Rдоп является токоограничивающим.

При срабатывании извещателя его сопротивление уменьшается и указанный резистор оказывается подключенным параллельно оконечному. Это увеличивает ток потребления и расценивается прибором как тревожное состояние.

Как организованы различные типы шлейфов пожарной сигнализации смотрите здесь.

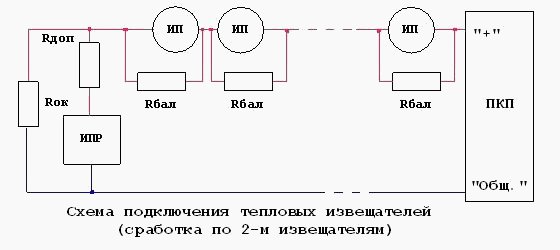

Такой подход позволяет реализовать двухпороговое срабатывание сигнализации за счет установки соответствующего сопротивления (указывается в документации на приемно контрольный прибор).

То есть, нужный ток для формирования оповещения «пожар» достигается при срабатывании двух датчиков в шлейфе и подключении параллельно двух Rдоп.

Если используются средства обнаружения, которые при срабатывании просто замыкают контакты применяется схема 4-2, а при использовании размыкающихся – 4-3. В этих двух случаях соблюдение полярности не обязательно.

При подключении извещателей, которым нужно внешнее питание используется схема, приведенная на рисунке 5-1, а для адресных – 5-2.

Шлейфы адресной пожарной сигнализации полярны.

  *  *  *
