Простая схема проходного выключателя с двух и трех мест
jk journal 0 Комментариев Простая схема проходного выключателя с двух и трех мест
Мы рассмотрим, какой должна быть схема проходного выключателя с двух мест, позволяющая управлять освещением помещения (включать и выключать) из разных точек. Кроме того, что разные группы ламп можно подключать к различным выключателям, иногда нужно в одном месте включить свет, а пройдя помещение, в другом выключить. Это реализуется с помощью перекрестных переключателей.
В квартире или доме можно назвать множество мест, где пригодиться возможность выключать свет из нескольких точек. Самый типичный случай, это длинный коридор или гараж, где пара выключателей избавляет от необходимости сначала выключить свет, а потом в потемках идти к противоположному выходу.
Другой пример — в спальне, было бы удобно разместить один выключатель у входа, а второй у прикроватной тумбочки.
Это удобно, включать свет, когда вошли, и когда уже ложитесь спать, выключить освещение, не вставая с кровати.
Также такой принцип включения/выключения света очень полезен для подъезда многоквартирного дома, когда освещение подъезда и лестницы можно выключать на своем этаже, уже дойдя до квартиры (но надо учитывать, что таким образом будет все освещение включаться или отключаться на всех этажах одновременно).
А если вы хотите каждую отдельную лампочку контролировать из нескольких мест, то это потребует монтажа отдельной схемы управления и выключателей для светильников на каждом этаже.

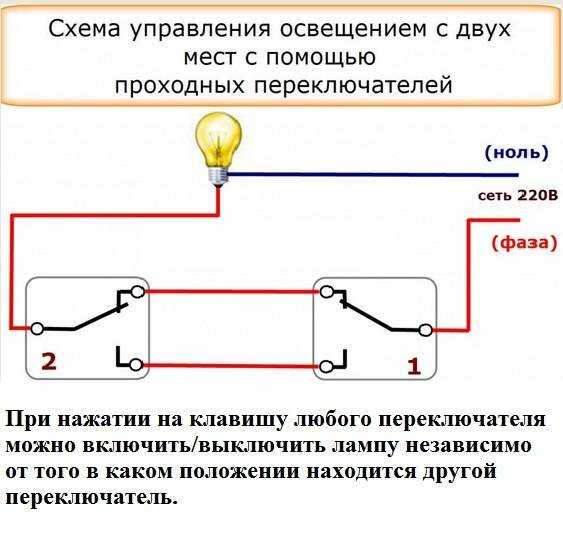

Управление лампочкой из двух мест (схема проходного выключателя с двух мест)
Правильное название нужного вам типа выключателя — «проходной переключатель». Хотя внешне он выглядит как типичный выключатель на одну клавишу, переключателем он называется не зря. Данный прибор, при обоих положениях клавиши не выполняет разрыв электрической цепи, а производит переключение с одного контакта на другой.
В типовой схеме с двумя переключателями, установленными в разрыве цепи между лампочкой и фазой, между переключателями проложены два провода и нажатие на клавишу любого может включить или выключить освещение, не зависимо от положения второго выключателя.
То есть, если цепь разомкнута, то нажатие на клавишу любого из переключателей, замкнет цепь, а второе переключение на том же или на втором выключателе — разомкнет.
Собрать такую схему никакой сложности не представляет, достаточно найти на каждом переключателе общую клемму, которая не переключается, у одного из переключателей к этой клемме подсоединяют провод фазы, на втором выключателе к общей клемме присоединяют провод от лампочки или светильника.
А оставшиеся на каждом переключатели по две клеммы соедините между переключателями в любом порядке. Нулевой идет прямо к лампочке, как это и должно быть. Так что, в итоге, после сборки данной схемы, у вас в распределительной коробке пройдут пять проводов.
Иногда такие переключатели делают двойными, то есть, один корпус с двумя независимыми клавишами и шестью клеммами.
Управление светом из трех и более мест (схема проходного выключателя с двух мест)
Если схема проходного выключателя с двух мест уже более или менее понятна, то для реализации этой же задачи, но с тремя выключателями, вам понадобиться кроме знакомых уже проходных переключателей (2 шт.) еще и один перекрестный переключатель. Внешне его можно отличить только по четырем клеммам для проводов, а так — типичный одноклавишный выключатель. Существуют и двойные перекрестные переключатели на две клавиши и, соответственно, на восемь клемм.
В случае управлением освещением из трех точек, проходные выключатели ставят в начале переключающей цепи и в конце, а перекрестный выключатель — между ними. Это можно посмотреть на стандартной схеме, как подключают перекрестный и проходные переключатели.
Перекрестный переключатель имеет такое название потому, что через него проходят две линии электропитания.
И этот прибор каждым нажатием клавиши переключает их накрест. Типичный пример использования цепи из трех выключателей — подъезд и лестничные пролеты трехэтажного дома. Проходные переключатели монтируют на первом и третьем этажах, а перекрестный — на втором.
Теперь можно при входе в подъезд или выйдя из любой квартиры на лестничную клетку включить свет, любой из переключателей замкнет цепь. А при выходе из подъезда или когда подниметесь на нужный этаж, опять-таки, любым из переключателей независимо выключить лампочку.
Надо отметить, что если точек контроля освещением четыре или больше, то в данной схеме просто увеличивается количество перекрестных переключателей в середине цепи.
Итак, поняв отличие специальные переключателей от бытовых выключателей освещения, вы точно знаете, как собирается и коммутируется схема проходного выключателя с двух мест. Как видите сделать управление из множества мест одной лампочкой совершенно не сложно. Вот если вы захотите управлять из нескольких мест каждым светильником отдельно, то тогда вам придется монтировать намного больше схем.
Post Views: 3 284
Новости СМИ2
Схема подключения проходного выключателя с 3-х мест
На чтение 10 мин Просмотров 235 Опубликовано Обновлено
Содержание
- Примеры управления светом из трех точек
- Применяемые коммутационные приборы
- Прибор проходного типа
- Прибор перекрестного типа
- Схема управления освещением из трех мест
- Материалы и инструменты для обустройства схемы управления
- Монтаж выключателей
- Возможные ошибки
Зачастую возникает необходимость управлять освещением из нескольких точек, разнесенных в пространстве. Во многих случаях могут выручить несколько пультов дистанционного управления, размещенные в разных местах. Но этот способ не всегда применим, и имеет свои неудобства.
Примеры управления светом из трех точек
Такая схема может быть полезной в Т-образных проходах и коридорах. При входе в любом месте можно включить свет, при выходе – выключить, независимо от направления движения. Также подобная система может оказаться полезной в спальнях или в детских комнатах на двух человек. Выключателем у двери освещение включается, у каждой кровати – выключается. Или наоборот – поднявшись из постели можно включить свет, а выходя из комнаты – отключить.
Если есть лестница, состоящая из двух пролетов, то на ней также может быть реализован подобный принцип. Включать и выключать светильники можно снизу, сверху и между пролетами. Также могут быть и иные ситуации, где подобная схема может принести пользу – все случаи предсказать невозможно.
Применяемые коммутационные приборы
Для создания схемы переключателя освещения с 3 мест надо использовать три выключателя освещения, внешне похожих на обычные.
Отличия находятся внутри.
Прибор проходного типа
Для построения заданной системы освещения будет нужен проходной одноклавишный выключатель. Он выглядит так же, как стандартный, но часто имеет маркировку в виде схематического обозначения лестничного пролета или стрелок, хотя и не всегда. Далеко не все производители, включая мировых лидеров электротехники, утруждают себя нанесением дополнительных значков. Потому что международные стандарты этого не требуют.
Фронтальный вид проходного коммутационного аппарата.Принципиальные отличия находятся внутри аппарата. Их можно заметить сразу – вместо привычных двух клемм, проходной аппарат имеет три.
Тыльная часть проходного выключателя.Это вызвано различием в устройстве контактной группы такого коммутационного прибора. Вместо двух контактов на замыкание/размыкание он имеет перекидную группу на переключение. В одном положении одна цепь замкнута, другая разомкнута. В другом – наоборот.
Схема работы в двух положениях клавиши обычного и проходного прибора.
Приборы проходного типа бывают также двух- и трехклавишного исполнения. В этом случае они управляют двумя и тремя группами контактов на переключение. Это свойство подобных коммутационных элементов используется для построения схем независимого управления светом с разных точек. Используя два таких аппарата, можно включать и выключать светильники из двух мест.
Прибор перекрестного типа
Чтобы построить схему независимого управления из трех точек, потребуется еще один тип выключателя – перекрестный (иногда его называют реверсивным). Маркировки для него не предусмотрено, поэтому с фронтальной стороны его от обычного не отличить.
Перекрестный выключатель, фронтальный вид.Подобно предыдущему случаю, все отличия находятся внутри аппарата и визуально заметны с тыльной стороны – такой прибор имеет четыре клеммы и две контактные перекидные группы.
Тыльная сторона реверсивного электроприбора.- перекидные контакты свободны и выведены на отдельные клеммы;
- нормально открытый контакт одной группы соединен с нормально закрытым другой группы, точка соединения выведена на клемму;
- нормально закрытый контакт одной группы соединен с нормально открытым другой группы, точка соединения выведена на клемму.
Если проанализировать работу такого выключателя, становится понятным происхождение термина «реверсивный» — он может быть применен для изменения полярности постоянного напряжения, что реверсирует, например, направление вращения двигателя постоянного тока. Для построения осветительной системы с управлением из трех точек понадобится один такой аппарат.
Так же, как и обычные приборы, проходные и перекрестные выключатели бывают накладного и внутреннего исполнения. Первые монтируют на плоскость, вторые — в специально обустроенную выемку в стене.
Схема управления освещением из трех мест
С помощью двух проходных элементов и одного перекрестного можно построить схему включения и выключения освещения из трех мест, разнесенных в пространстве.
Принципиальная схема управления освещением из 3 пунктов.Все аппараты соединены последовательно в разрыв фазы цепи питания лампы. Очевидно, что каждый выключатель в отдельности может собрать цепь или отключить напряжение переводом в противоположное состояние независимо от положения остальных коммутационных элементов.
Материалы и инструменты для обустройства схемы управления
В первую очередь надо определиться с топологией прокладки кабелей и проводов освещения. Так как все выключатели соединены последовательно, есть смысл прокладывать проводники шлейфом без использования распредкоробок. Такой вариант подойдет как для скрытой, так и для открытой проводок.
Понадобится кабель сечением 1,5 кв.мм:
- из двух жил от распредщита до первого проходного выключателя;
- трехжильный от первого проходного до перекрестного;
- трехжильный от перекрестного до второго проходного;
- две жилы от второго перекрестного до светильника (группы светильников).
В этом варианте нулевой провод идет вместе с фазным по всей длине проводки. Недостатком такого решения является необходимость соединений нулевого проводника в нескольких точках, что нежелательно из соображений безопасности – повышается вероятность обрыва нуля из-за множества клеммников или скруток.
Если без обустройства распредкоробки не обойтись или схема управления встраивается в уже существующую систему освещения, прокладку можно выполнить по другому.
Монтаж с использованием распределительной коробки.Гальванически эта схема от предыдущей не отличается и работает аналогично. Подсоединение первого и последнего выключателя производится в разрыв фазного провода в коробке.
| Кабель | Материал жил | Количество жил | Дополнительные свойства |
| ВВГ 1х1,5 | медь | 1 | |
| ВВГнг 2 х 1,5 | медь | 2 | Негорючий |
| ВВГ 2 х 1,5 | медь | 2 | |
| NYY-J 3х1,5 | медь | 3 | |
| ВВГ 3х1,5 | медь | 3 |
Наименования некоторых кабелей, пригодных для использования в обустройстве схемы, приведены в таблице.
Читайте также
Монтаж выключателей
Если тип проводки выбран, кабели с нужным количеством жил проложены и обустроены подрозетники при скрытой проводке, смонтированы накладки при открытой, то можно приступать непосредственно к монтажу выключателей. Для этого понадобятся инструменты:
- монтерские кусачки для укорачивания проводников;
- монтерский нож или съемник изоляции для зачистки концов жил;
- набор отверток для затягивания клемм, завинчивания метизов крепления и затягивания разжимных лепестков.
Возможно, понадобится и другой мелкий инструмент.
Первый проходной прибор можно установить на первом этаже дома у входной двери, второй – на втором у лестничного пролета, третий – на третьем также недалеко от лестницы. Тогда есть возможность, войдя в дом включить свет, а поднявшись на нужный этаж – отключить его.
Сначала надо частично разобрать выключатель – снять клавишу и декоративную рамку.
Схема частичной разборки электроприбора.Далее надо укоротить проводники, торчащие из стены, до разумной длины – чтобы при установке выключателя они полностью убрались в выемку.
Укороченные жилы надо зачистить на 1-1,5 см, вставить в клеммы электроприбора и надежно зажать.
Выключатель с присоединенными проводами.Далее аппарат надо аккуратно установить на предназначенное для него место и закрепить согласно его конструкции.
Крепление прибора саморезами.Некоторые типы приборов требуют фиксации металлической рамки саморезами, некоторые – разжатия лепестков. Бывают аппараты, у которых совмещены оба типа крепления. После этого можно надевать декоративную рамку, устанавливать клавишу и переходить к следующему электроприбору. Перекрестный коммутационный элемент монтируется так же, как и проходной выключатель на 3 точки, но к нему подходят 4 проводника – по два с каждой стороны.
После окончания монтажных работ можно подать напряжение на схему управления и опробовать ее в работе.
Возможные ошибки
При внимательном подходе к монтажу вероятность ошибок невелика. Но все же можно при покупке перепутать тип выключателей. Надо внимательно прочитать техническую спецификацию на приборы и обратить внимание на тыльную часть – там часто наносится схема подключения.
Чтобы свести к минимуму ошибки при монтаже, перед началом работ желательно выполнить эскиз схемы подключения проходного и перекрестного выключателя с 3х мест с нанесением обозначений клемм аппаратов. Если применены кабели с цветными или нумерованными жилами (а это намного упростит работу), цвета или нумерацию также надо нанести на эскиз.
Если жилы не имеют заводской маркировки, придется вызвонить каждый проводник и нанести на него обозначение (в виде нескольких полос или точек маркером, закреплением бирки с надписью и т.п.). Также не помешает помечать на схеме каждую смонтированную и проверенную цепь.
Выполнить и подключить систему независимого управления светом из трех точек несложно. Надо лишь внимательно изучить материальную часть, ее принцип действия и свести к нулю вероятность ошибок в монтаже перед первым включением.
3-позиционный тумблер Switchcraft— StewMac
Инструкции по установке и подключению 3-позиционного тумблера.
И-1240
Двухполюсный трехпозиционный переключатель Switchcraft был стандартом для Gibson
Примечания по подключению
Уменьшите нежелательные электрические помехи, используя экранированный коаксиальный кабель для более длинных проводов (например, соединение между элементами управления и выходным разъемом).
Коаксиальный кабель содержит центральный «горячий» проводник, экранированный внешней оплеткой, используемой для заземляющего провода.
Для коротких соединений между компонентами используйте стандартный неэкранированный провод. Обычно белый провод используется для горячего, а черный для заземления на мост.
О наших комплектах
Комплекты электропроводки Stewart-MacDonald содержат черный и белый неэкранированные провода, а также экранированный коаксиальный кабель. Дополнительный черный провод включен для заземления моста.
#2193 Gibson ® Les Paul ® Двухтактный комплект проводки
Комплекты проводки с двухтактными потенциометрами CTS разделяют катушки хамбакеров для работы с одной катушкой при подключении Gibson ® Les Paul ® или SG ® . Они предназначены для хамбакеров с последовательным подключением (3-проводным, 5-проводным и т. д.).
#2194 Gibson ® SG ® Двухтактный комплект проводки
Комплекты проводки с двухтактными потенциометрами CTS, разделяющими катушки хамбакеров для работы с одной катушкой при подключении Gibson ® Les Paul ® или SG ® .
Они предназначены для хамбакеров с последовательным подключением (3-проводным, 5-проводным и т. д.).
#2133 Gibson ® Les Paul ® , #2133-SP Les Paul Special ® и #2134 SG ® Комплекты проводки
Альтернативная проводка регулятора громкости
Вы можете подключить оба регулятора громкости Les Paul (или любого другого инструмента с двойным регулятором громкости), чтобы можно было смешивать громкость звукоснимателей независимо друг от друга. Это решает проблему среднего положения селекторного переключателя, при котором уменьшение громкости одного регулятора влияет на оба звукоснимателя.
Gibson ® Лес Пол Джимми Пейджа ® Схема подключения
Этот вариант проводки JPLP позволяет обрезать бриджевый звукосниматель с помощью двухтактного регулятора тембра. Другая особенность разводки JPLP заключается в том, что в среднем положении селектора звукоснимателей бриджевый звукосниматель не совпадает по фазе с нековым звукоснимателем.
В этой установке бриджевый хамбакер не может быть двухпроводным звукоснимателем. Датчик должен иметь 3 или 4 жилы, а также экран или оголенный провод. Следуйте спецификациям производителя вашего звукоснимателя и подключите последовательное соединение (обрезное) к двухтактному потенциометру, как показано на схеме. Подключите оголенный провод и типичный «горячий» провод к земле (обычно к задней части регулятора громкости). Затем подключите стандартный заземляющий провод к входному наконечнику регулятора громкости бриджевого звукоснимателя. Это должно дать вам противофазный звук в среднем положении. Если нет, просто поменяйте местами горячий и заземляющий провода бриджевого звукоснимателя.
#2136 Комплект проводки для гитары с 2 звукоснимателями
Эта схема подключения подходит для любой гитары с двумя звукоснимателями, хамбакерами, синглами или их комбинацией (общая громкость, основной тон).
Связанные предметы
Тумблеры Switchcraft
Комплект проводки премиум-класса для 2 звукоснимателей с тумблером
Комплект проводки премиум-класса для Gibson® SG®
Комплект проводки премиум-класса для гитары Gibson® Les Paul®
KAISH Сверхмощный 3-позиционный переключатель Схема и инструкции | by Rigos Garage
4 минуты чтения
·
2 мая 2020 г.
Это очень короткий блог о схеме и входах трехпозиционного переключателя КАИШ.
Это сверхмощный трехпозиционный переключатель KAISH. Мой опыт с ним был выдающимся. Он прочный и выглядит очень хорошо сложенным, но он поставляется без схемы. Итак, вот краткая схема и руководство по ней.
Проводка для Кайша — Все ПоложенияПроводка очень простая. В качестве грифа я выбрал переключатель в верхнем положении (указывающий на отверстие для провода 1 ). Следовательно, два других последовали за Both и Bridge. Черные точки по обеим сторонам переключателя — это варианты заземления. Не нужно заземлять оба, только один.
Также обратите внимание, что отверстия для проводов 4–5 всегда активны. Это означает, что это наш выход на ваш выходной разъем, а также, что сигнал со всех входов микшируется в оба из них.
Положение шеи
В положении шеи активны отверстия для проводки 2–3 , 4–5 и 8 .
Теоретически, вы можете использовать любой из них для ввода, просто помните, что 4–5 смешиваются со всеми позициями, поэтому имеет смысл подключить гриф к позиции 9.0013 2-3 . Также обратите внимание, что отверстие 8 активно только в положении грифа, если вы хотите проявить творческий подход (подсказка: независимая ручка тона только для положения грифа).
Среднее положение
Положение шеи имеет активные 2–3, 4–5 и 6–7 . Эта позиция смешивает 6–7 с сигналом, где 6–7 может быть звукоснимателем бриджа. Вы также можете получить 2-vol, 2-tone, используя 2 в качестве входных данных для грифа и 3 в качестве выхода на ручку тона. То же самое с 6–7 соответственно, один как вход и один как выход для тона. Обратите внимание, что вы можете использовать либо 2 — 3 , либо 6-7 , которые соединены пайкой на коммутаторе.
