Импульсный металлоискатель (044)
Начинающим, радиоконструктор: Импульсный металлоискатель. (044)
В этом варианте представлена принципиально новая схема металлоискателя в отличие от
вариантов (015-Б) и (043-М). Это устройство содержит больше деталей, сложнее функционально. Схема состоит из: генератора импульсов с частотой около 140Гц на микросхеме таймере КР1006ВИ1 или её импортном аналоге NE555; усилителе импульсов на транзисторах VT1,VT2;
приёмо-передающей катушки L1; ограничителя на диодах VD1,VD2, в качестве которых можно применить любые маломощные кремниевые диоды; двух малошумящих операционных усилителей (ОУ), входящих в состав микросхемы К157УД2; приёмного усилителя на транзисторе VT3. Рассмотрим принцип работы металлоискателя: микросхема таймер DD1 вырабатывает короткие (около 130мкс) импульсы с частотой 140Гц. С выхода 3 через резистор R1 импульсы поступают на базу транзистора VT1, усиливаются и через резистор R5 приходят
на затвор мощного полевого транзистора VT2, выполняющего роль транзисторного ключа.
Вместо указанного на схеме можно применить другой полевой транзистор с аналогичной структурой, например, IRF720, IRF540, IRFZ44, IRFZ48, FS5KM10 и др. Главное, чтобы сопротивление канала в открытом состоянии было минимальным (единицы Ом). Далее усиленный импульс поступает на катушку. Проходящий через её обмотку ток возбуждает вокруг катушки магнитное поле, которое в свою очередь при наличии в зоне поиска металлических предметов, наводит в них затухающие вихревые токи, которые в свою очередь возбуждают магнитное поле, наводящее ток в катушке. В результате этого сигнал с выхода катушки меняет свою форму и длительность. Через резистор R8 сигнал поступает на ограничитель VD1,VD2 – диоды, включенные встречно-параллельно. Они защищают вход ОУ DD2.1 от мощного импульса в катушке и не дают напряжению на входе подняться выше 0,5 вольт. Через С3 принятый сигнал поступает на инвертирующий вход 2 ОУ DD2.1, выполняющего функцию дифференциального усилителя. На неинвертирующий вход 3 подаётся напряжение смещения ОУ.
Содержание 044:
1. Микросхема КР1006ВИ1 (NE555),
2. Панелька для микросхемы DIP8,
3. Микросхема К157УД2,
4. Панелька для микросхемы DIP14,
5. Печатная плата,
6. Динамик,
7. Поисковая катушка (25 витков),
8. Полевой транзистор VT2 — IRF740(540, 720),
9. Транзистор VT1 – КТ361,
10. Транзистор VT3 – КТ315,
12. Подстроечный резистор R12 – 50к,
13. Переменный резистор R13 – 20к,
14. Ручка для переменного резистора,
15. Резисторы постоянные:
R1 – 1к (Кч/Ч/Кр),
R2 – 1,5к (Кч/Зел/Кр),
R3 – 100к (Кч/Ч/Ж),
R4 – 510 Ом (Зел/Кч/Кч),
R5 – 100 Ом (Кч/Ч/Кч),
R6 – 150 Ом (Кч/Зел/Кч),
R7 – 240 Ом (Кр/Ж/Кч),
R8 – 330 Ом (Ор/Ор/Кч),
R9 – 51к (Зел/Кч/Ор),
R10, R14 – 68к (Гол/Кр/Ор) (2 шт. ),
R11 – 2,2М (Кр/Кр/Зел),
R16 – 470к (Ж/Ф/Ж),
R17 – 10 Ом (Кч/Ч/Ч),
16. Конденсаторы:
С1, С2 – 0,1МкФ (100Н, 104) (2 шт.),
С3, С7 – 1МкФ (2 шт.),
С4, С6 – 10МкФ (2 шт.),
С5 – 1Н (1000пФ, 102),
С8 – 1000МкФ,
17. Схема и описание.
Время непрерывной пайки одной точки не должно превышать трёх секунд
При сборке схемы соблюдайте полярность подключения питания, стрелочного прибора,
электролитического конденсатора, выпрямительных диодов и цоколёвку при установке микросхемы в панельку!
Схема металлоискателя | NiceTV
Известно несколько методов поиска скрытых металлов:
— метод сдвига фаз — измеряется фазовый сдвиг колебаний двух генераторов;
— метод эхолота (передатчик-приёмник) — принимается отражённая от металлического предмета радиоволна.
Однако на практике, в основном, применяется метод биения частот, основанный на сравнении частот двух генераторов. Он самый неточный и неэффективный из всех перечисленных, зато наиболее прост в реализации, не требует специальной настройки и мер по стабилизации частоты, а поэтому удобен для повторения. Предлагаемый металлоискатель работает именно по этому методу. Частоты обычно используют ультразвукового диапазона, поскольку здесь генераторы работают более устойчиво и с большей амплитудой. Нередко выбирают рабочую частоту 500 кГц (или 465 кГц), чтобы применить готовые контуры ПЧ радиоприёмников. В данном устройстве генераторы настроены на частоту 200 кГц, хотя с одинаковым успехом можно выбирать любую частоту от 100 до 400 кГц.
Рис. 1 Схема металлоискателя

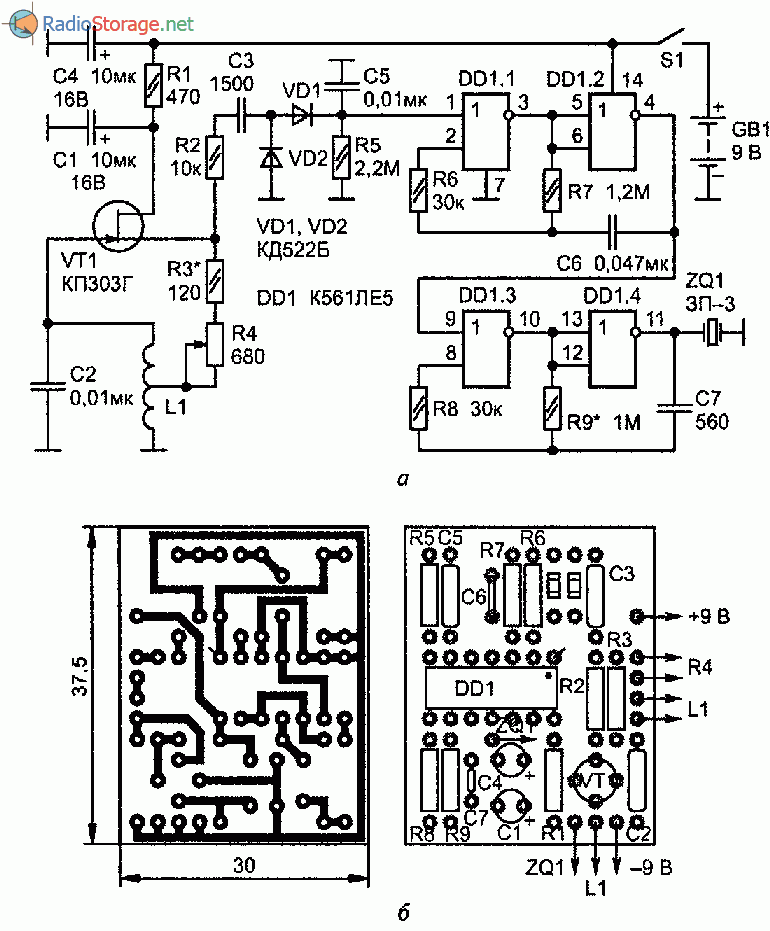

Схема металлоискателя приведена на рис.1. На элементах DD1.3, DD1.4 собран генератор с поисковой катушкой L1. Его частота зависит от ёмкости конденсатора С2 и индуктивности L1 (числа витков).
Рис. 2 Конструкция металлоискателя
Примерная конструкция металлоискателя показана на рис.2. При поиске мелких предметов из металла (гвоздей, ключей и т.п.) включается катушка диаметром 150 мм. Для поиска более крупных предметов требуется катушка побольше (200 мм). Что-нибудь вроде канализационного люка или подземной трубы определяется самой большой катушкой с диаметром 260 мм.
Настройка. Сначала, отпаяв один конец С3, настраивают генератор с поисковой катушкой на нужную частоту. Для этого вместо С2 временно ставят переменный трёхсекционный конденсатор (12…495 пФ )х3 и ведут поиск сигнала на вещательный приёмник, включенный на длинноволновый диапазон. А найдя, «выводят» его на частоту 200 кГц. Впрочем, это не обязательно, можно оставить частоту 150 или, скажем, 250 кГц. Определив величину ёмкости, вместо переменного ставят постоянный конденсатор. Запаяв С3 на место, резистором R1 настраивают на ту же частоту перестраиваемый генератор. Настройку определяют по нулевым биениям в наушниках.
Работа. После 10…15-минутного прогрева устройства приближают поисковую катушку к земле на расстояние, на котором будет вестись поиск, и настраивают на нулевые биения. При поиске выдерживают одинаковое расстояние рамки от земли. Появление звука в телефонах говорит о наличии металлического предмета вблизи катушки. Чем он ближе, тем больше изменяется индуктивность поисковой катушки и, как следствие, тон звукового сигнала.
Этим «миноискателем» я нашёл магистральную водопроводную трубу (для чего, собственно, и пришлось все это делать), проложенную в земле на глубине 70 см.
Литература:
1. Радио, N1, 1984.
2. Радио, N8, 1968.
Е.РЯБИЧКО, ст.Келермесская, Адыгея.
При помощи поиска в каталоге Вы можете найти еще несколько схем металлоискателей.
