Ремонт лазерного уровня своими руками
Неважно какое клеймо стоит на инструменте — «Сделано в СССР» или «Made in China», как ни прискорбно это звучало, они все равно не вечны. Наши помощники ломаются, передавая эстафету трудовых будней новому поколению, готовому беспрестанно вносить стройный порядок в хаос стройки. Однако, разношерстный состав верных союзников по разному переживают тяготы строительства. Жизнь простого трудяги-перфоратора протекает в постоянных стычках с кирпичами, бетоном и другими его извечными противниками. Он непрехотлив, постоянно готов к драке и мало обращает внимание на небрежное отношение со своей персоной. А вот лазерный уровень не таков — он, как мальчик-эмо, легкий подзатыльник причиняет ему невыносимые душевные терзания. Но если существование последнего никакой пользы в себе не несет, то лазерный уровень задает ориентиры при проведении строительной работы. А еще он недешево стоит и вызывает мгновенно привыкание. Выход его из строя помимо испорченного настроения, неплохо так бьет по кошельку.
1.БОЛЬШАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ
За что любим лазерный уровень? Разметка с ним делается быстро, удобно и, самое главное, точно. Если первые два утверждения никаких нареканий не вызывают, то последний пункт, как сноска с мелким шрифтом в кредитном договоре, таит в себе не слишком приятные сюрпризы. Коварство такого показателя лазерного уровня как «точность» заключается в том, что сходу, «на глаз» невозможно определить 1мм там погрешности на 5 метров, или все 5мм. И бОльшинство даже не проверяет прибор перед покупкой. А проверять надо обязательно, т.к. точность уровня — показатель рукотворный, и руки эти не всегда отличаются прямотой. Долгий и извистный маршрут следования на прилавки тоже нередко вносит свою лепту.
Ну и, конечно же, в первую очередь, небрежное отношение. Упал, ударили — без последующих восстановительных процедур на карьере уровня как измерительного инструмента можно ставить крест.
В любом случае, решается данная проблема посредством юстировки. Если по-хорошому, то для регулировки точности задействуются винты крепления излучателя к маятниковой конструкции. Я видел на Ютубе много роликов, где сокращать погрешность предлагается при помощи винтов противовесов. Этот метод имеет существенные ограничения как по моделям уровней, так по ситуациям, в которых он может применяться, потому нет смысла его рассматривать.
Итак, порядок манипуляций с винтами крепления зависит от конструкции лазерного уровня. В нем могут применяться:
1) диоды в металлическом корпусе;2) лазерная диода трубка.
Как нетрудно догадаться, настраиваются они по-разному.
Но если в обычных ведерках одна и та же схема расположения винтов крепления излучателя в независимости от модели и марки, то в 3D-уровнях таких конфигураций несколько. На последней картинке самое лучшее их объединение в плане юстировки — когда элементов настройки 4 и они парные. Для сравнения в лазерном уровне Fukuda 3D их 3, размещены они по бокам и регулировать этот уровень сущее наказание.
2.НЕ РАБОТАЕТ ИЗЛУЧАТЕЛЬ
Еще одной часто встречающейся поломкой лазерного уровня является отказ излучателя выполнять свои прямые обязанности — строить линии. Причин такому неповиновению несколько:
1) оборван один или несколько тонких медных проводков, идущих от схемы на маятнике к плате управления.
Сначала надо найти обрыв. Не всегда он на виду, т.к. провод может находиться на своем месте, но плохо/не припаян к плате управления. Поэтому нужно взять пинцет и аккуратно потянуть на себе каждый из проводов. Когда слабое звено обнаружено, заменяем его новым. Диаметр провода, который берется на замену, жеательно должен быть не более 0,08-0,1мм;
2) выгорел лазерный диод. Случай не из приятных. Чинить здесь уже нечего, лечится только заменой. Усугубляется ситуация еще и практически полным отсутствием запасных частей у официальных дилеров — не заинтересованы производители в ремонте своих изделий, а тем более своими руками. Им можно понять, но легче от этого не становится.
Придется искать доноров. Для некоторых моделей не лишним будет попытать счастье в поиске запчастей на известной китайской барахолке.
Также нужно иметь ввиду, что замена лазерного диода автоматически ведет к последующей настройке лазерного уровня. Как менять излучатель можно почитать в следующих статьях:
3.КОЛЕБАНИЯ ЛУЧА
Симптомы проявляются в том, что линия не останавливается. Ее пробежки могут составлять от доли до пары миллиметров. В этом случае проблема кроется в магнитах, расположенных под маятником.
Причиной этому дефекту является:
1) посторонний предмет, попавший на магниты;
2) один из магнитов отклеился.
В любом случае придется полностью разбирать уровень, при этом часто требуется убрать маятниковую конструкцию. Для некоторых моделей (например, к ним относится вся линейка от ранее упомянутого Fukuda) придется выпаять провода.
4.ЗАЛИПАНИЕ КНОПОК
Хотя лазерные уровни и имеет практически полностью герметичный корпус, препятствующий попаданию внутрь пыли и грязи, но защита эта не идеальная.
Поэтому со временем эти нежелательные гости все же оседают во внутренностях прибора, постепенно увеличивая свое присутствие вплоть до критического. Наиболее пагубным образом это сказывается не на подшипниках (они или закрытого типа, или сверху запломбированы специальной шайбой), а на панели управления. Во многих моделях лазерных уровней в независимости от формы она представляет собой пластиковую вставку с резиновыми мембранами в местах, на которые необходимо нажимать.
Пыль забивается между мембраной и накладкой на кнопке. При наличии такой поломки ремонт лазерного уровня заключается в том, что нужно разобрать прибор, снять панель управления и почистить ее от грязи.
5.МАЯТНИК НЕ БЛОКИРУЕТСЯ ПРИ ВЫКЛЮЧЕНИИ УРОВНЯ
Заблокированный после выключение прибора маятник — это гарантии долгой и плодотворной работы уровня в течение долгого времени. Если после деактивации устройства фиксация маятника не происходит, то в скором времени точность аппарата заметно снизится.
Большинство проблем с этой частью конструкции связана с подклиниванием, поэтому необходимо определить и устранить причину этого явления.
6.ОЧЕНЬ ШИРОКАЯ ЛИНИЯ
Толщина линии растет пропорционально увеличению расстояния до поверхности, на которую падает луч. Стандартные показания для лазерных уровней с красными лучами состоит 1,5мм на 2 метрах, плюс 0,5мм на каждые последующие 5 метров. Если уже изначально толщина линии >3мм, то это крайне печально, т.к. нарушена фокусировка лазера. А еще печальней осознание факта, что это никак не лечится. Поэтому проводится действия п.2.2 с последующим перетеканием в п.1.
Для начала необходимо убедиться, что проблема именно в устройстве, а не в выдохшемся источнике (источниках) питания. Меняем элемент энергоснабжения на новый, смотрим результат замены. Или замеряем вольтаж старого мультиметром, показания должны быть не менее 1,1-1,2В.
Если батарея в порядок, то проблема в самом уровне. Следовательно, нужно попытаться ее найти. Для этого:
1) внимательно осматриваем электронную составляющую прибора на предмет отсутствия обрывов/повреждений проводов;
2) проверяем исправность конденсаторов — они не должны быть вздутыми;
3) исследуем дорожки электрических плат;
4) мультиметром и тестером прозвонить основные элементы микросхем.
После обнаружения вышедшего из строя элемента потребуется его замена.
Как видно из вышеописанного списка неисправностей, ремонт лазерного уровня вполне можно провести своими руками. При этом не требуется наличие какого-либо специфического оборудования и знаний. Достаточно иметь отвертку, шестигранник, паяльник и уметь ими пользоваться.
Проверка точности 3D лазерного уровня
Чтобы понять, как проверять лазерный уровень формата 3D стоит зайти немного издалека и пояснить некоторые предварительные вопросы.
Лазерный уровень или иначе лазерный нивелир – это такой прибор, с помощью которого можно быстро и просто выставить на плоскостях стен, потолка, пола необходимые линии или точки для облегчения проведения самых разных работ. Отметки даются в строго горизонтальном или строго вертикальном положении.
Для этого всего лишь нужно включить сам прибор, установленный в нужное место, провести нехитрые настройки и система самовыравнивания, после нескольких качков маятника, установит нужную метку. Все лазерные уровни можно поделить на сервоприводные и маятниковые.
Первые имеют в своей конструкции датчики наклона, которые передают необходимую информацию сервоприводам. Сервоприводы, в свою очередь, очень быстро обрабатывают полученный материал и устанавливают лазерный уровень таким образом, чтобы все соответствовало заявленным характеристикам. Погрешность у таких уровней минимальная проверки они особо не требуют.
Уровни с маятником, по сути, представляют собой технологически продвинутый отвес: маятник с диодами, закрепленными на нем.
При выключении прибора срабатывает система фиксации, которая не дает маятнику раскачиваться без дела. После включения маятник, покачавшись, устанавливается в нужном положении. Погрешность такого уровня заметно больше предыдущего варианта, но купить лазерный уровень данного типа можно за куда меньшие деньги. Именно потому большая часть продаж приходится именно на аппараты данного типа. Также они более просты в обслуживании, практически все их модели полностью ремонтопригодны, а настройка максимально простая.
Но, именно маятниковые уровни требуют регулярного контроля и проверки работоспособности. Дело в том, что маятниковые колебания затухают именно под воздействием силы тяжести – школьный курс физики. Первоначально настройка маятника проходит на заводе-изготовителе, она довольно грубая плюс влияет чисто человеческий фактор – ведь такая балансировка проводится вручную. Ну и сам факт, что в процессе перевозки до прилавка, даже при зафиксированном маятнике, сбои все равно могут быть.
Этого негативного фактора воздействия на чуткий прибор, к сожалению, избежать просто невозможно.
Как надо проверять лазерный уровень: этапы
В первую очередь необходимо знать какой прибор у вас на руках. Есть вариант, когда нивелир работает на 360 градусов, т.е. охватывает весь периметр помещения, а есть модели, которые более дешевы, но их рабочий участок может быть в районе от 100 до 150 градусов. Во втором случае идет захват части помещения.
В данной статье мы будем говорить только о 3D лазерных нивелирах, о прочих расскажем как-нибудь в другой раз.
Несмотря на то, что лазерные уровни выпускают совершенно разные компании от Лейки до Макиты и Фукуды – алгоритм его проверки будет один и тот же. Так что искать, как проверить лазерный уровень Бош, необходимости нет совершенно. Также хочется сказать любителям хвалиться брендами и дорогими строительными агрегатами, которые любят говорить, что все отлично работает из коробки: не стоит слепо верить.
Непроверенный уровень с большой долей вероятности выдаст ложные показания с большей погрешностью, к тому же данный прибор является нежным и довольно хрупким. Потому не поленитесь, и каким бы не был классным ваш уровень по отзывам, бренду и так далее – проверьте его на совесть, а после уже будете спокойно работать, зная, что вас прибор не подведет в самый неподходящий момент.
Если открыть инструкцию по эксплуатации любого подобного типа инструмента, там обязательно будет схема проверки нивелира. Даже у самых что ни на есть китайских приборов ее впечатывают в обязательном порядке. Даже если нет перевода на русский, смысл нарисованного понятен на интуитивном уровне. Хотя есть товарищи, которые проводят проверку в момент использования нивелира в работе: по шву плитки или кладки – «на глазок» что называется. Так, конечно, делать нельзя.
Проверяем горизонталь лазерного 3D уровня
В первую очередь нужно проверить тот диод, который отвечает за горизонтальный луч.
Он наиболее часто выдает ошибку и потому пропускать его никак нельзя, так как она идет на значительно большие расстояния, на которых проводится установка отметки и замера. Тут можно даже посчитать: расстояние, на которых идет работа, чаще всего больше двух метров, так как помещения имеют такие размеры. Погрешность выдается на расстояние (обычно ее вписывают как некую цифру в миллиметрах на десять метров расстояния от прибора) и даже если она будет два миллиметра на пять метров – это уже очень и очень много по итогу для горизонтального диода.

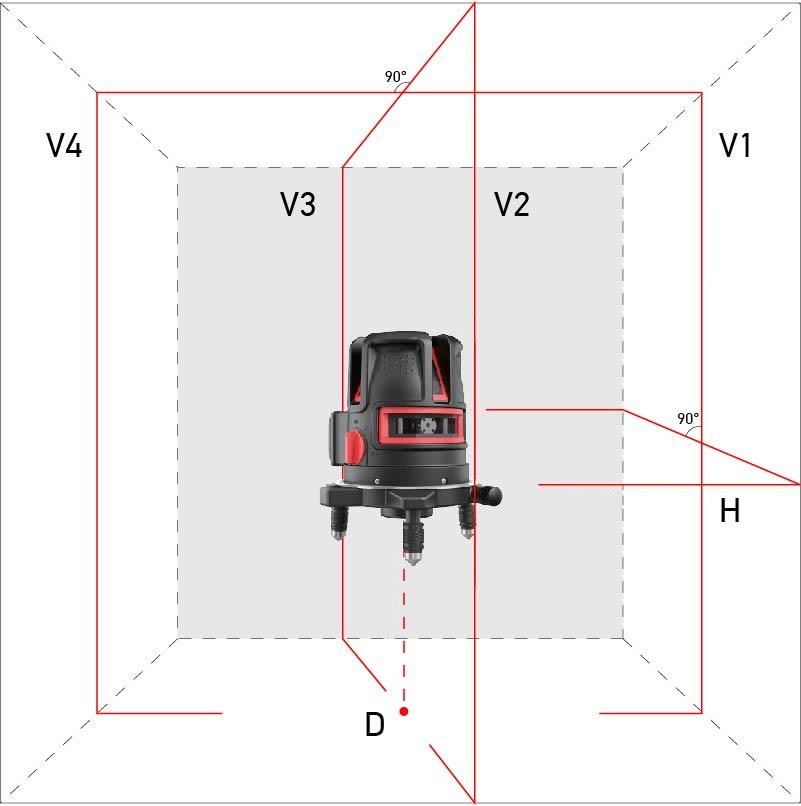

3D нивелиры – это сочетание аппарата с поворотной основой, так называемой эксцентриковой. Перед началом проверки необходимо снять уровень с основания. Делается это для того, чтобы избавиться от того люфта, что обязательно проявится при повороте корпуса прибора, в итоге направленный луч может встать выше или ниже отметки, принятой при проверке за эталон. При этом такое поведение не связано с самим прибором и его настройкой.
Обратите внимание, что при проверке горизонтального диода расстояние до стены должно быть не менее пяти метров. После установки прибора включите горизонтальную линию и в ее середине поставьте отметку – черточку. После нужно повернуть прибор на девяносто градусов и после того, как луч зафиксируется поставить новую черточку так же посредине луча.
В принципе погрешность не должна, в данном случае, превышать один миллиметр на пять метров, если же визуально, то центры отметок при вращении должны совпадать с той черточкой, что была оставлена ранее. Если погрешность при вращении довольно высока, то необходимо провести юстировку.
Проверяем вертикальный луч 3D лазерного уровня
Для проверки вертикали потребуется обычный строительный отвес – он и будет эталоном. Если у вас его нет – замените ниткой с привязанной на конце шайбой или тяжелым болтом.
Уровень нужно поставить на расстоянии от отвеса минимум метр, максимум полтора иначе можно получить неточные показания из-за ширины луча.
Линия луча должна подсветить отвес, точнее нитку, на которой он висит, по всей длине. Оценка проводится чисто визуально. Дальше проверка идет, как и при горизонтальном луче с шагом в девяносто градусов.
Есть второй вариант проверки данного типа луча с помощью оставленных меток, он более затратный по времени и силам.
Проверяем прямой угол лазерного 3D уровня
В заключении нужно провести проверку прямого угла, который строится двумя линиями. Делать это нужно в обязательном порядке и не пропускать третий этап.
Первоначально возвращаем уровень на поворотное основание, так будет проще работать.
Не рекомендуем использовать угольники, скрепленные правила и прочие подручные средства для проверки прямого угла. Тут нам понадобятся знания школьного курса о египетском треугольнике. Для этого проще всего нарисовать его на полу, а на каждом катете поставить по две метки – в начале его и в конце.
Ставим уровень на начало и с помощью настройки и поворотного механизма совмещаем лучи с нашими метками на катетах. Дальше смотрим: лучи должны совпадать с дальними отметками с очень небольшой погрешностью, иначе построенный угол будет совсем не прямой.
Как недопустимо проводить проверку лазерного 3D уровня
Есть два момента, которых стоит поговорить особо, так как многие люди очень часто допускают такие ошибки, вылезающие в итоге боком.
Первое: нельзя проверять один уровень по другому прибору. Очень часто можно увидеть, как один уровень, точнее его показания признают эталоном и по нему равняют второй агрегат. Если вы хотите проводить проверку таким образом, то прибор-эталон нужно первоначально проверить так, как описано выше.
Второй момент: применение для проверки пузырькового уровня. Его нельзя брать за эталон по причине большой погрешности, так как практически невозможно определить «на глазок», то есть визуально, положение пузырька в колбе.
Этот метод крайне недостоверный и по итогу приведет к огромной погрешности лазерного прибора.
Также не забывайте, что первую проверку нужно проводить при покупке уровня в магазине, если такой возможности у продавца нет, то сделайте это сразу, как принесете агрегат домой.
Статью подготовил мастер Роман для клиентов магазина Левша.рф
Уровни энергии лазера — Учебное пособие по Java
Уровни энергии лазера — Учебное пособие по Java
Инверсия населенностей может быть получена в лазере с помощью двух основных механизмов: либо путем создания избытка атомов или молекул в более высоком энергетическом состоянии, либо путем уменьшения население более низкого энергетического состояния. В этом руководстве рассматриваются метастабильные состояния как для трехуровневых, так и для четырехуровневых лазерных систем.
Учебник инициализируется двумя окнами энергетической диаграммы, представляющими трехуровневый (слева) и четырехуровневый лазер (справа). Под окнами расположена пара синих Кнопки Start , которые можно использовать для запуска переходов между состояниями энергопотребления в каждом окне отдельно или в обоих окнах вместе. Легенда, описывающая цвета электронов, связанные с энергетическими состояниями, расположена под кнопками запуска. Чтобы работать с учебным пособием, нажмите одну из кнопок запуска и изучите, как электроны переходят из основного состояния в сильно возбужденное состояние. После возбуждения электроны будут мигрировать в метастабильное состояние, прежде чем пройти через лазерный переход обратно в основное состояние (трехуровневый лазер) или на более низкий уровень энергии лазера (четырехуровневый лазер). Скорость апплета Ползунок можно использовать для настройки последовательности выполнения обучения для удобной скорости наблюдения.
Наиболее распространенный подход к созданию инверсии населенностей в лазерной среде заключается в добавлении энергии к системе для возбуждения атомов или молекул на более высокие энергетические уровни.
Простого добавления энергии путем термического перемешивания среды недостаточно (в условиях термодинамического равновесия) для создания инверсии населенностей, потому что тепло только увеличивает среднюю энергию населенности, но не увеличивает количество видов в возбужденном состоянии по сравнению с количеством видов в возбужденном состоянии. нижнее состояние. Отношение числа атомов на двух энергетических уровнях (1 и 2) при термодинамическом равновесии определяется следующим уравнением :
где N(1) и N(2) — число атомов на уровне 1 и уровне 2, соответственно, E(1) и E(2) — энергии двух уровней, k — постоянная Больцмана, T — температура в кельвинах. Как показано уравнением, при термодинамическом равновесии Н(2) может быть больше, чем Н(1) , только если температура является отрицательным числом. До того, как было опубликовано исследование, описывающее действие мазера и лазера, физики называли инверсию населенностей отрицательная температура , что символизировало их мнение о том, что любое условие, кроме термодинамического равновесия, вряд ли будет поддерживаться.
Для получения необходимой инверсии населенностей для лазерной активности атомы или молекулы должны быть избирательно возбуждены до определенных энергетических уровней. Свет и электричество являются предпочтительными механизмами возбуждения для большинства лазеров. Либо свет, либо электроны могут обеспечить энергию, необходимую для возбуждения атомов или молекул на выбранные более высокие энергетические уровни, и передача энергии не требуется для прямого продвижения электронов на определенный верхний уровень лазерного перехода. Некоторые подходы могут быть довольно сложными, но они часто позволяют создавать более эффективные лазеры. Один из часто используемых подходов возбуждает атом или молекулу до более высокого энергетического уровня, чем требуется, после чего он падает на верхний лазерный уровень. Непрямое возбуждение можно использовать для возбуждения атомов в окружающей газовой смеси, которые затем передают свою энергию атомам или молекулам, ответственным за создание лазерного действия.
Как обсуждалось ранее, время, проведенное атомом или молекулой в возбужденном состоянии, имеет решающее значение для определения того, будет ли он стимулироваться к излучению и участвовать в каскаде фотонов, или потеряет свою энергию в результате спонтанного излучения. Возбужденные состояния обычно имеют время жизни всего наносекунды, прежде чем они высвобождают свою энергию спонтанным излучением, период, который недостаточно велик, чтобы, вероятно, подвергнуться стимуляции другим фотоном. Таким образом, критическим требованием для лазерного действия является более долгоживущее состояние, подходящее для верхнего энергетического уровня. Такие состояния существуют для некоторых материалов и называются метастабильных состояний (см. рис. 1). Среднее время жизни до того, как произойдет спонтанное излучение для метастабильного состояния, составляет от микросекунды до миллисекунды, что является довольно продолжительным периодом времени в атомной шкале времени. При таком длительном времени жизни возбужденные атомы и молекулы могут производить значительное количество вынужденного излучения.
Лазерное воздействие возможно только в том случае, если популяция на верхнем энергетическом уровне растет быстрее, чем распадается, поддерживая популяцию большую, чем на нижнем уровне. Чем больше время жизни спонтанного излучения, тем больше подходит молекула или атом для лазерных применений.
Простейшей функциональной структурой энергетических уровней для работы лазера является трехуровневая система, показанная на рис. 1(а). В этой системе основным состоянием является нижний лазерный уровень, и между этим уровнем и метастабильным состоянием с более высокой энергией создается инверсия населенностей. Большинство атомов или молекул первоначально возбуждаются до кратковременного высокоэнергетического состояния, которое выше метастабильного уровня. Из этого состояния они быстро распадаются на промежуточный метастабильный уровень, который имеет гораздо большее время жизни, чем более высокое энергетическое состояние (часто порядка 1000 раз). Поскольку время пребывания каждого атома в метастабильном состоянии относительно велико, населенность имеет тенденцию к увеличению и приводит к инверсии населенностей между метастабильным состоянием и более низким основным состоянием (которое постоянно опустошается до самого высокого уровня).
Стимулированное излучение возникает из-за того, что в верхнем возбужденном (метастабильном) состоянии доступно больше атомов, чем в нижнем состоянии, где, скорее всего, произойдет поглощение света.
Хотя трехуровневая лазерная система работает для всех практических целей, примером чего является первый лазер, ряд проблем ограничивает эффективность этого подхода. Основная проблема возникает из-за того, что нижний лазерный уровень является основным уровнем, что является нормальным состоянием для большинства атомов или молекул. Чтобы произвести инверсию населенностей, большинство электронов в основном состоянии должны быть переведены на высоковозбужденный энергетический уровень, что требует значительного ввода внешней энергии. Кроме того, инверсию заселенностей сложно поддерживать в течение значительного времени, поэтому трехуровневые лазеры должны работать в импульсном режиме, а не в непрерывном.
Лазеры, использующие четыре или более энергетических уровней, позволяют избежать некоторых проблем, упомянутых выше, и поэтому используются чаще.
Рисунок 1(b) иллюстрирует четырехуровневый сценарий. Структура энергетических уровней аналогична трехуровневой системе, за исключением того, что после того, как атомы переходят с высшего уровня в метастабильное верхнее состояние, они не переходят в основное состояние за один шаг. Поскольку инверсия населенностей не создается между основным состоянием и верхним уровнем, в этой модели резко сокращается количество атомов или молекул, которые должны быть подняты. В типичной четырехуровневой лазерной системе, если только один или два процента атомов или молекул находятся на нижнем лазерном уровне (который находится выше основного состояния), тогда возбуждение только двух-четырех процентов от общего числа на более высокий уровень будет происходить. добиться требуемой инверсии населенностей. Другое преимущество отделения нижнего лазерного уровня от основного уровня заключается в том, что атомы нижнего уровня естественным образом переходят в основное состояние. Если нижний лазерный уровень имеет время жизни намного меньше, чем верхний уровень, атомы будут распадаться на основной уровень со скоростью, достаточной для того, чтобы избежать накопления на нижнем лазерном уровне.
Многие из лазеров, разработанных с учетом этих ограничений, могут работать в непрерывном режиме для создания непрерывного луча.
Соавторы
Роберт Т. Саттер , Томас Дж. Феллерс и Майкл В. Дэвидсон – Национальная лаборатория сильного магнитного поля, 1800 Ист Пол Дирак Доктор, Университет штата Флорида, Таллахасси, Флорида, 32310.
