Схема двойного выключателя: Схема двойного выключателя на две лампочки | Статьи электрика

Содержание

Как подключить двухклавишный выключатель

К вашему вниманию подробная пошаговая фото инструкция — как подключить двойной (двухклавишный)  выключатель.


Подключение проводов к механизмам выключателей бывает двух типов: винтовые зажимы и самозажимные клеммы. При винтовом зажиме, провода помещаются в специальную колодку и стягиваются винтом, минус такого типа крепления, в ослаблении с течением времени, винтового соединения, необходимости периодической ревизии выключателей для подтягивания винта. Механизмы с самозажимными клеммами лишены этих проблем и многие производители используют в своих выключателях именно этот тип соединения.

Последняя тенденция устройства электроустановочного оборудования – это использование модульных технологий. В основном подключение таких механизмов, ничем не отличается от обычных, но в случае с двойными выключателями есть нюансы, поэтому  мы рассмотрим сразу оба варианта: вариант подключения двухклавишного выключателя, на примере Busch-Jaeger(ABB) basic 55 и модульными механизмами ABB Niessen Zenit.









Схема подключения двухклавишного (двойного) выключателя представлена ниже, на ней виден весь принцип работы.  По сути это два одинарных выключателя в одном корпусе, во время выключения соответствующей клавиши, происходит разрыв цепи, а именно фазного провода идущего к определенному светильнику. Ноль (нулевой  рабочий проводник) и земля (защитный проводник) подходят к светильникам напрямую, а фаза проходит через выключатель.

 Узнать больше о проводке для двойного выключателя и схеме работы, можете в статье:

          — Проводка и схема подключения выключателя


Для установки нам понадобится:

    — Отвертка крестовая

    — Отвертка плоская (индикаторная)

    — Монтажный нож или устройство для снятия изоляции

     — Пассатижи или бокорезы

     — Уровень



Приступаем к установке:


1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!

2. Подготавливаем провода в установочной коробке. С помощью пассатижей или бокорезов, укорачиваем их, чтоб длинна была примерно 10см.

Для работы двухклавишного выключателя используется система из 3 проводов. Снимаем с концов изоляцию на 10-15мм, а затем помещаем провода в клеммы выключателя, при этом провод, который всегда под напряжением (фаза), в клемму с маркировкой “L”, в нашем случае это белый, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждая из которых отвечает, за свою клавишу на выключателе.

Таким образом, чтоб настроить на каждую клавишу выключателя определенный светильник, нужно лишь поместить в ее клемму провод управляющий именно этим осветительным прибором.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Модульный двухклавишный выключатель,  в серии ABB Niessen Zenit, это по сути, два модуля одноклавишных выключателя, полностью независимых друг от друга в связи с этим необходимо подвести напряжение к ним обоим. Для этого делаем перемычку, из обычного провода, и соединяем оба модуля.



Дальнейшее подключение, ничем не отличается от монтажа обычного двухклавишного выключателя. Помещаем провода в клеммы модулей, при этом провод, который всегда под напряжением (фаза), в нашем случае это БЕЛЫЙ, в клемму с маркировкой “L” в любом из модулей, а другие два провода СИНИЙ и ЖЕЛТО-ЗЕЛЕНЫЙ в клеммы со стрелками, каждый провод в свой блок.

3. Стандартный механизм помещаем в установочную коробку, при этом довольно жесткие провода с осторожностью подгибаем к основанию выключателя. Затем с помощью крепежа в установочной коробке, либо с помощью «лапок» зажима самого механизма (2 шурупа расположенные по бокам) закрепляем выключатель строго по уровню.

Модульные же механизмы, вставляются в специальный суппорт, который закрепляется с помощью шурупов в подрозетнике, по уровню.

4. К механизму двухклавишного выключателя Busch-Jaeger(ABB) basic 55 прикладываем рамку, а после фиксируем ее с помощью застежки, идущей в комплекте с выключателем. Далее устанавливаем клавиши. Установка завершена. Включаем электричество и тестируем.


Рамка модульных механизмов ABB Niessen Zenit, просто вставляется в суппорт, при этом ножки с обратной стороны рамки, совмещаются с пазами в суппорте и с небольшим усилием вставляются в него.


Подробная видео-инструкция — «Как подключить двойной выключатель»

https://www.

youtube.com/watch?v=rBXeLw52z_Y



Читайте так же:

— Инструкция по подключению двухклавишного выключателя от розетки




— Инструкция по подключению одноклавишного выключателя




— Инструкция: Как разобрать выключатель освещения

Схема подключения двухклавишного выключателя на две лампочки. Как самостоятельно подключить выключатель света с двумя клавишами.

Устройство выключателя

Конструкция устройства делится на две части:

  1. Пластиковая рамка с клавишами (защитная деталь).
  2. Рабочий механизм (рабочая часть, провода).

В разных моделях крепление рамки неодинаковое — может фиксироваться двумя винтами либо защелками. В последнем случае защелки легко подсоединить и отсоединить движением пальцев.

Вариантов крепления рабочей части в монтажной коробке (стакане, подрозетнике) тоже два. Это делается путем фиксации металлической рамки с отверстиями, позволяя широко регулировать механизм внутри стакана, или при помощи распорных лапок. По сторонам механизма предусматриваются два винта, при закручивании которых лапки раскладываются до плотного вставания в подрозетник.

выключатель двухклавишный

Чтобы правильно подключить двойной выключатель на две лампочки, нужно заранее изучить присутствующие провода, контакты. Последние нужны для соединения с подходящими проводами, отходящими кабелями.

По типу конструкции для фиксирования проводов выключатели могут быть:

  • с самозажимными контактами — провода закрепляются пружинками;
  • с винтовыми контактами — провода фиксируются пластинками с винтами.

У всех выключателей на две клавиши как минимум три контакта — ввод и два вывода. Провод фазы нужно соединить с общим вводом, выводные провода подключать к разным секциям точек освещения.

Плюсы и минусы подключения

Сперва Вам следует оптимизировать Вашу систему электроустройств, которые будут подключены в одну цепь. Например, люди часто устанавливают освещение в раздельных туалете и ванной комнате, подводя проводку к двухклавишному переключателю. Это дает возможность управления светом в разных комнатах одним выключателем. Особенно удобно гасить свет сразу в обеих комнатах.

Также двойной переключатель можно использовать в люстре на две лампочки, что позволит регулировать интенсивность света. При включении обеих клавиш свет будет максимально ярким, а при одной — тускловатым.

Помните, что установка совместного включателя на две и более комнаты разумна, если комнаты имеют смежные стены. В случае, если комнаты расположены удаленно друг от друга, применяйте отдельные переключатели.

Как Вы уже поняли, установка такой электросистемы значительно упростит управление энергопотреблением и яркостью освещения. Более того, установка смежного узла управления светом сэкономит средства на требующиеся материалы и монтажные работы.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

выключатель двухклавишный с подсветкой

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

выключатель двойной скрытой установки

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

выключатель двойной наружный

Возможные схемы подключения двухклавишного выключателя

По своему конструктивному исполнению двухклавишный электровыключатель является устройством, состоящим из двух одиночных ключей, помещенных в один корпус. Подвод заземляющего и нулевого проводов осуществляется напрямую. Фаза должна пройти через электровыключатель, чтобы при нажатии на клавишу электрическая цепь замыкалась и разрывалась.


Конструктивное исполнение двухклавишного электровыключателя

Выбор схемы подключения выключателя света с двумя клавишами зависит от количества жил в проводах, выходящих из люстры и потолка:

  • Равное количество. Провода просто скручиваются между собой, с предварительным определением фазы и нуля. Последний из потолка соединяют с нулевым проводом люстры, а фазу из потолка с фазовым проводом люстры и электровыключателя;
  • В люстре больше, чем в потолке. Провода в люстре делят на секции, каждую из которых затем подсоединяют к фазе;
  • В потолке больше, чем в люстре. Случай, характерный для новостроек, предполагающий наличие заземления, узнать которое можно по характерному желто-зеленому окрасу. Если в осветительном приборе аналогичный провод не предусмотрен, «землю» просто изолируют.

Кроме деления на схемы по особенностям подключения осветительного прибора, схемы принято разделять по назначению. Предлагаем ознакомиться с наиболее распространенными вариантами и их отличительными особенностями.

Особенности двойного выключателя на две лампочки

Модели с несколькими клавишами используют для оптимизации электрооборудования, которое идет от одной цепи. Обычно двойной выключатель ставят для ванны и туалета, которые разделены стенкой. Со стороны прихожей ставят прибор и еще один располагают внутри ванны. Благодаря этому один элемент выполняет сразу несколько действий: включает светильники в одной комнате и выключает в другой.

Общий прибор на 2 лампочки ставят только в комнаты, которые близко расположены. Если они разделены, то гораздо удобней взять несколько элементов. Монтаж двойного выключателя целесообразен при использовании бра или люстры на две лампочки. Так появляется возможность регулирования: первая кнопка включает слабый свет, а следующая увеличивает его интенсивность.

Если планируется подключение двойного выключателя на несколько комнат, то за счет этого не только экономится электричество, но и уменьшится количество монтажных, строительных материалов.

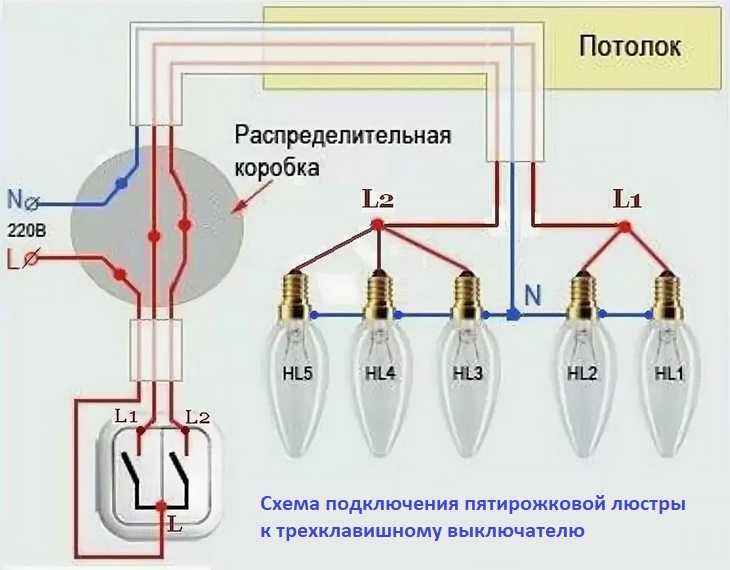

Как подключить люстру на двойной выключатель: особенности используемой схемы

Если люстра комплектуется двумя и более лампами, стоит позаботиться о возможности ступенчатого регулирования уровня освещения. Двухклавишный электровыключатель позволит при необходимости включить все лампы люстры или заранее определенное минимальное количество. Число включаемых ламп будет зависеть от выбранной схемы подключения и нажатой клавиши.


Схема подключения люстры к двойному электровыключателю

Прежде чем приступить к подключению люстры к двойному выключателю, следует разобрать с видом жил, выделив фазную и нулевую. Включив клавиши выключателя в рабочее положение, следует дотронуться индикатором напряжения до зачищенных концов каждой жилы. При касании фазы индикатор загорится, при касании нуля – останется неизменным. Фазу стоит пометить маркером, чтобы не перепутать при последующем монтаже.

Совет! Не следует ориентироваться на цвет изоляции конкретной жилы. Особенно, если подключение ранее выполнялось другим человеком: велика вероятность ошибки.

При отсутствии индикатора напряжения, следует снять крышку с электровыключателя и посмотреть, какие жилы подключены к его выходу. Они будут находиться под напряжением. Нуль на люстру будет подаваться от распределительной коробки.

Теперь о том, как подключить люстру к двухклавишному выключателю. Обесточиваем квартиру. Делим лампы светильника на две группы в зависимости от желаемой степени освещенности. При нажатии на соответствующую клавишу электровыключателя будет загораться определенная группа. Лампы каждой группы соединяем между собой последовательно.

Подключаем каждую группу ламп к нулю, подаваемому из распределительной коробки, и фазе, подводимой из электровыключателя. В итоге должно получиться три скрутки: две, состоящие из фазных проводов, и одна, включающая нулевые жилы. При правильном выполнении работ нажатие первой клавиши приведет к загоранию первой группы ламп, нажатие второй – второй группы.

Если люстра имеет металлический корпус, то, согласно нормативным требованиям, его следует заземлить. Для этого в новой квартире необходимо соединить соответствующие жилы светильника и электросети. Это четвертый провод, свисающий с потолка. Если такового не имеется, «землю» внутри люстры следует изолировать.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

блок выключатель двухклавишный с розеткой

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.

Подключение двухклавишного выключателя с подсветкой

В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте).

двухклавишный выключатель с подсветкой

Дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).

Двухклавишный выключатель с подсветкой

На каких моментах можно «проколоться» или самые распространенные ошибки

  • Самая основная и опасная ошибка – если вы перепутаете ноль и фазу. Если динамический элемент не будет разрывать цепь фазы, прибор будет под постоянным напряжением. Это может закончиться очень плохо.
  • Вторая распространенная ошибка – заведение фазы не на основной контакт, а на второстепенный, отходящий. В этом случае одна из клавиш просто не будет работать, это легко проверить. Светильник будет зажигать все группы ламп только при нажатии обеих клавиш.
  • Третья ошибка – неправильное подключение проводника ноль. Порой его ошибочно подсоединяют к второстепенному проводу фазы.

Чтобы избежать всех этих ошибок, маркируйте жилы проводки, не ленитесь это делать и следуйте нашим рекомендациям.

Почему на разрыв выключателя подключают «фазу»?

В соответствии с п.6.6.28 ПУЭ устанавливается требование о необходимости включения в разрыв любого выключателя фазного проводника. Что обусловлено следующим явлением:


Подключение нейтрального проводника в разрыв двухклавишного выключателя

При необходимости замены вышедшей со строя электролампы, можно отключить клавишу выключателя и приступить к демонтажу и установке нового оборудования. Но, как показано на рисунке, при отключенном положении коммутатора, его контакты разорвут нейтральный проводник. А напряжение с фазного проводника будет беспрепятственно поступать на патрон лампы. В случае прикосновения к оголенным токоведущим частям, человек получит удар электрическим током, что может привести к электротравме, и даже летальным последствиям.

Составление чертежа для подключения

Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.

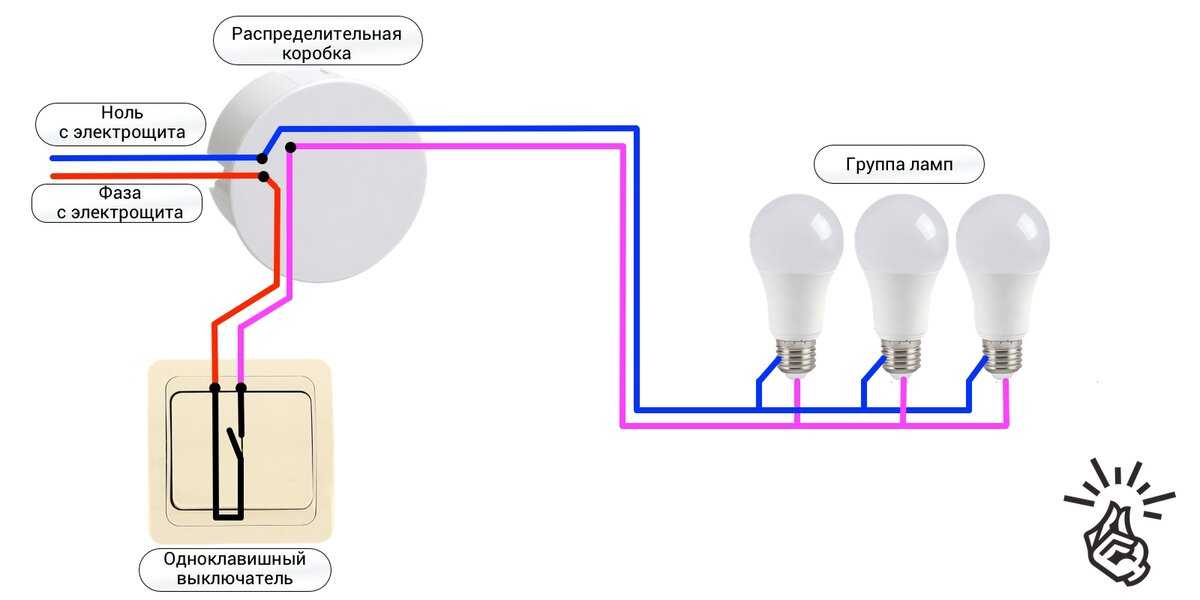

Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.

Материалы, необходимые для подключения

После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:

  • электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
  • двухклавишные выключатели;
  • изолента;
  • монтажная коробка;
  • клеммники или винтовые зажимы.

Список инструментария:

  • крестовые и плоские отвертки;
  • монтажный нож для снятия изоляционного материала;
  • бокорезы;
  • нивелир;
  • пассатижи;
  • молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.

    набор отверток

Поэтапная инструкция по монтажу

Теоретически, процесс подключения коммутационного устройства можно поделить на несколько основных этапов. Начинать монтаж необходимо с кабелей. Так, если же проводка достаточно старая, то она обязательно должна быть заменена на новую. После этого требуется произвести правильное соединение проводов в распределительной коробке, а после и в самом выключателе. С целью монтажа светильника или люстры необходимо использовать инструкцию от производителя, специально разработанную для того или иного источника света.

Первый этап – подготовка стен

Этап штробления стен является очень важным, и его необходимо пропускать только в случае проложения новой проводки с медными жилами подходящего сечения. Если же имеются какие-либо сомнения, то лучше проконсультироваться со специалистом. Если же проводка старая, обязательно меняем ее на новую.

С целью освещения подойдет самый обыкновенный провод ВВГнг, сечение которого составляет 1,5 мм² в квадрате. Если же наряду с освещением будет производиться подключение розеток, то лучше отдать предпочтение тому же проводу, но уже с сечением в 2,5 мм².

На этапе подготовки стен должно быть произведено штробление и обустройство, подготовка мест, на которых будет производиться монтаж распределительных коробок и подрозетников. На данном этапе специалисты рекомендуют устанавливать также и дополнительный автоматический выключатель в электрощиток. Это отдельное устройство будет не лишним, особенно в ситуациях, когда на линии освещения необходим будет ремонт. С помощью такого простого защитного устройства можно будет осуществить отключение только одного контура, при этом остальные будут продолжать работу в стандартном режиме.

подрозетник

Стоит отметить, что в случае деревянных домов значительно отличается тип проводки, поэтому скрытый способ монтажа не используется, поскольку это дополнительное повышение уровня пожарной опасности. В связи с этим кабеля должны быть максимально изолированы.

Монтаж проводов осуществляется с наружной стороны с помощью специальных изоляторов. При этом производится установка не внутренних, а накладных выключателей, однако основной принцип подключения жил к клеммам остается таким же.

После того, как штробление стен разных материалов завершено (это может быть и бетон, и кирпичь, и пенобетон), канавки для укладки проводов необходимо заделать с помощью строительной смеси или алебастра. Далее можно переходить уже к штукатурке, производить декоративную отделку стен. Рекомендуется сохранить месторасположение проводов на схеме, чертеже, чтобы в будущем ремонт и замена проводки не вызвали проблем.

Второй этап – подключение в распределительной коробке

Распределительной коробкой называется камера, в которой производится разводка и соединение жил. В зависимости от типа розеток и выключателей, может значительно различаться непосредственно сам тип схемы подключения. И в первую очередь на данном этапе следует сделать правильный выбор коробки. Если ранее в приоритете были металлические изделия, то на сегодняшний день выпускаются более удобные и безопасные в монтаже аналоги из пластика.


Схема соединения жил: нулевой провод от щитка скрутить с нулями двух подключаемых ламп, а фазу отправить к выключателю. Две выходные фазы из выключателя направить к лампам – по одной на каждую

Как уже говорилось, существуют внешние и внутренние типы, однако в ходе работы намного легче в монтаже оказываются именно внешние изделия. В случае необходимости разъединения проводов, например, из-за замены электроустановки, чтобы получить доступ к встроенной распределительной коробке, необходим будет демонтаж штукатурки, а после – ремонт.

В случае с внешней коробкой, ее корпус всегда находится на виду. Для доступа достаточно будет открутить крышку и осуществить требуемые действия.

В последнее время в основном используются именно трехжильные провода в распределительной коробке, поэтому, как и в случае с нулевой жилой, производится скрутка земли. Если же в доме еще старая проводка, но она довольно надежная и исправная, то можно не проводить замену. При этом следует применять подключение, которое указано на схеме.

Вообще имеется несколько вариантов соединения проводов. И самыми распространенными на сегодняшний день являются скрутка с изоляцией в будущем, а также соединение с помощью клеммников. Что касается пайки, то этот метод применяется достаточно редко. Если же вы предпочитаете использование клеммников, то можно отдать предпочтение распределительной коробке, в которой уже заранее предустановлены клеммы.

Третий этап – монтаж светильников

В зависимости от ряда факторов, может различаться и основной способ установки люстры с двумя лампами или же двух раздельных светильников. Среди них можно выделить:

  • непосредственно модель осветительного прибора;
  • уровень готовности проводки;
  • основы для монтажа.

Проще всего производить замену осветительного оборудования тогда, когда основная жила выведена в месте установки, то есть, например, в центре помещения. В случае новых или подвесных потолков (натяжной потолок, пластиковый или даже гипсокартонный), с целью произведения монтажа осветительного прибора необходима будет установка дополнительного крепежа или закладных.

При подаче двух фазных проводов к светильнику от двухклавишника, производится поочередное подключение каждого из них к определенной лампочке. Помимо этого, из распределительной коробки должны быть протянуты две нулевые жилы, которые также раскидываются в процессе монтажа по двум разным лампам.

В случае, когда обе лампочки будут подсоединены к одному проводу, то включаться и выключаться они будут одновременно, поэтому нету никакого смысла в установке двойного выключателя.

Устанавливая две раздельные лампы в разных помещениях или комнатах, основной принцип монтажа не меняется, но изменяется протяжка проводов непосредственно от распредкоробки. Они должны быть направлены в разные стороны, что обычно делается, если комнаты находятся рядом друг с другом. Что касается самой распределительной коробки, то ее монтаж лучше производить непосредственно над самим выключателем, на расстоянии около 15-20 см от потолка.

Четвертый этап — установка самого выключателя

Сам процесс монтажа и подключения двухклавишного выключателя не вызывает обычно никаких осложнений. Установка производится в подрозетник или непосредственно в стену с фиксацией лапками или винтовыми соединениями.

Если же в осветительном оборудовании имеется не две, а большее количество ламп, что нередкость, то подключение требуется осуществлять по группам. Для этого количество ламп разделяется на равнозначное или неравнозначное количество групп, при этом провод с контакта L1 должен быть направлен к одной группе, а с контакта L2 – к другой.


Деление на группы каждый мастер осуществляет в зависимости от собственных предпочтений и необходимой степени освещенности помещения. Когда требуется два режима мощности, то есть слабый и яркий свет, то к одной лампочке можно провести первую жилу, а к остальным – вторую. Для достижения наиболее высокого уровня яркости освещения, достаточно будет нажать обе клавиши выключателя, чтобы все лампочки горели одновременно.

Подготовка проводов для корректной установки

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Практические рекомендации и советы

Если придерживаться свода простых правил, то такого рода монтажная работа не будет опасной, что особенно важно для сетей закрытых типов.

Помните, что любые работы с электричеством должны проводиться исключительно после того, как квартира или дом полностью обесточены на общем щитке. Перед любой проблемой с проводкой убедитесь в том, что напряжения на фазе нет.
При демонтаже двухклавишника и установке диммера или бесконтактного типа включателя, подробно изучите схему подключения — они отличаются в каждом из случаев.

Установка электровыключателей и проводки в помещениях не всегда требует привлечения качественного специалиста, однако всегда стоит помнить о правилах безопасной работы с электричеством, учитывать ключевые факторы, а исходя из этого, Вы сможете выбрать правильную схему подключения именно для Ваших типов светильников.

Источники

  • https://electric-220.ru/kak-podkljuchit-dvojnoj-vykljuchatel-shema
  • https://vilki-rozetki.ru/elektroprovodka/kak-podklyuchit-vyklyuchatel-dvojnoj
  • https://OTransformatore.ru/raznoe/kak-podklyuchit-dvuhklavishnyj-vyklyuchatel-instruktsiya-shema-podklyucheniya-foto/
  • https://HouseChief.ru/skhema-podklyucheniya-dvukhklavishnogo-vyklyuchatelya.html
  • https://hmelectro.ru/poleznye_statyi/kak-podklyuchit-dvuhklavishnyy-vyklyuchatel-novichku
  • https://homius. ru/shema-podklyucheniya-dvuhklavishnogo-vyiklyuchatelya.html
  • https://kak-sdelano.ru/elektrica/kak-podklyuchit-dvuxklavishnyij-vyiklyuchatel
  • https://www.asutpp.ru/podklyuchenie-dvuxklavishnogo-vyklyuchatelya.html
  • https://SuperProvodka.ru/blog/kak-podklyuchit-dvojnoj-vyklyuchatel.html
  • https://pro-instrymenti.ru/elektrika/kak-podklyuchit-dvojnoj-vyklyuchatel-na-dve-lampochki-shema-podklyucheniya/





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

что это такое и как это работает

Однополюсный и двухполюсный переключатель является очень распространенным электрическим компонентом, который используется для различных функций в зависимости от рассматриваемого сектора.
Применительно к сектору освещения выключатель представляет собой устройство, предназначенное для управления точкой освещения, например, в доме. В то же время в электротехнике двухполюсный выключатель также определяет тип управления, который служит для разрыва контакта между источником и бытовым прибором. Это относится к таким устройствам, как духовки, стиральные машины или другие крупные бытовые приборы, где высокая токовая нагрузка требует более надежной системы защиты, которую может обеспечить двухполюсный выключатель.

Далее подробно рассматриваются однополюсные и двухполюсные переключатели, а также другие наиболее распространенные типы управления. В частности, мы поговорим о:

  • Разница между однополюсными и двухполюсными выключателями
  • Электропроводка двухполюсных и однополюсных автоматических выключателей: из чего она состоит
  • Двухполюсный выключатель: чем он отличается от автоматического выключателя?
  • Двухполюсный переключатель: что это такое?
  • Двухполюсный кулисный переключатель
  • Символ двухполюсного выключателя: как его добавить
  • Коммутаторы
  • SLIM: полное предложение

Хотите получить более подробную информацию о предложении компонентов производства SLIM? Нажмите на кнопку ниже и скачайте общий каталог бесплатно!



Разница между однополюсным и двухполюсным выключателем

Чтобы понять разницу между однополюсным и двухполюсным выключателем, давайте сначала более подробно рассмотрим конструктивные характеристики каждого из них.
Однополюсный выключатель состоит из двух клемм, функция которых заключается в размыкании и замыкании фазового контакта, прерывая только один полюс электрического соединения. Двухполюсный выключатель не имеет особых отличий с точки зрения конструкции или установки. Он отличается количеством клемм (2 для однополюсных, 4 для двухполюсных), которые, как следует из названия, прерывают оба полюса электрического соединения, фазу и нейтраль.

Это различие в конфигурации приводит к различию в предполагаемом использовании устройства. Однополюсный выключатель в основном используется для включения и выключения освещения: светодиодных ламп, неоновых ламп, прожекторов и осветительных приборов. Двухполюсный выключатель, с другой стороны, используется для бытовых приборов (таких как плиты, стиральные машины, духовки и холодильники), которые имеют особенно большую электрическую нагрузку. В этом случае устройство одновременно размыкает и замыкает два полюса, чтобы полностью отключить пользователя от сети и повысить защиту нагрузки. Это делает плановое и внеочередное техническое обслуживание приборов, к которым он применяется, более безопасным и безопасным.

Из-за этой разницы в применении существует также разница в цене между однополюсным и двухполюсным выключателем: стоимость двухполюсного компонента немного выше, чем однополюсного, но также зависит от конкретных принадлежностей, необходимых для кнопка и крышка. Для получения более подробной информации обращайтесь в наш технический отдел.



Электропроводка двухполюсных и однополюсных автоматических выключателей: из чего она состоит

Электромонтаж является основным этапом, гарантирующим правильное функционирование выключателя. Для подключения однополюсного выключателя фазный кабель, по которому течет ток, прерывается через две клеммы.
Аналогичным образом проводка двухполюсного автоматического выключателя состоит из вставки фазного и нулевого провода в соответствующие клеммы. Фаза и нейтраль размещаются в верхней части автоматического выключателя: к выходным клеммам подключаются кабели, которые подключаются напрямую или через электрическую розетку к источнику использования.

Эта процедура основана на точной электрической схеме. Схема подключения двухполюсного автоматического выключателя содержит инструкции, которым необходимо следовать, чтобы безопасно подключить блок управления к электрической системе и активировать его работу.



Двухполюсный выключатель: чем он отличается от автоматического выключателя?

Как показано, переключатель относится к управляющему устройству в жгуте проводов или электрической системе, которое управляет прохождением электричества путем размыкания или замыкания цепи. Дивертерный переключатель также является типом управления. Однако его функция состоит в том, чтобы одновременно открывать один поток и закрывать другой, передавая ток соседнему кабелю. Его структура также имеет 3 клеммы в однополюсной версии и 6 клемм в двухполюсной версии, которые обеспечивают электрическое соединение между цепью машины и системой управления.
Как и в случае с выключателем, этот компонент доступен как в однополюсном, так и в двухполюсном исполнении. Двухполюсный дивертерный переключатель используется для переключения двух линий тока на другую пару линий; он применяется в бытовых приборах, а также в бытовых и промышленных электроустановках.




Двухполюсный переключатель: что это такое?

Двухполюсный перекидной переключатель — еще один популярный вариант управления, структура которого очень похожа на дивертерный переключатель. Это вход, расположенный между двумя цепями, который может открывать и закрывать их или держать их обе открытыми с помощью положения остановки.
Его задача — изменить рабочее состояние определенного элемента оборудования. Существует несколько вариантов этого устройства, включая двухполюсный переключатель мгновенного действия, ползунковый переключатель и поворотный переключатель. Подробнее читайте в статье Биполярный и монополярный переключатель: что это такое?

Двухполюсный кулисный переключатель

Двухполюсный кулисный переключатель представляет собой монтируемое на панели устройство, состоящее из кнопки, которая после нажатия остается в фиксированном положении до дальнейшего использования. Осевой двухполюсный переключатель, напротив, при нажатии всегда возвращается в исходное положение. Эта разница не влияет на работу устройства, а является эстетической особенностью предпочтения. Кнопка двухполюсного кулисного переключателя обычно имеет маркировку 0/I, которая указывает, в каком положении ток прерывается и в каком полюсе он начинается.

Кто такая SLIM Srl, от первоначального производства электромеханических выключателей до разработки индивидуальных световых решений? Нажмите ниже и просмотрите профиль компании, чтобы лучше узнать нашу компанию!



Символ переключателя: как его добавить

Символы, которые добавляются к клавишам переключателей, часто представляют собой стандартный символ включения-выключения или соответствующий символ ввода/вывода. Пользователь может запросить настройку коммутаторов серии SLIM с помощью стандартной или индивидуальной трафаретной печати. Трафаретная печать может быть белой или черной в зависимости от цвета линз, выбранного для переключателя. У заказчика есть возможность настроить символ двухполюсного выключателя с помощью конфигуратора в соответствии со своими требованиями.



Коммутаторы SLIM: полное предложение

Чтобы дополнить ассортимент доступных коммутаторов, SLIM работает с исключительным партнером. Это итальянская компания Comelux, лидер в разработке и производстве высоконадежных, сертифицированных по качеству выключателей.

В предложение входят однополюсные и двухполюсные блоки управления, доступные для различных размеров шаблона для сверления. Модели CR1, CR2, CR3, CR5, CR7 и SZ10 представляют собой устройства управления, которые могут быть сконфигурированы как светящиеся или несветящиеся в зависимости от требований проектировщика. Пользователь может выбрать собственную конфигурацию светящегося двухполюсного выключателя, запросив один из следующих источников: лампа накаливания, неон/фтор, светодиод.

Для всех выключателей серии SLIM также можно повысить степень защиты кнопки с передней стороны панели, добавив специальные защитные чехлы от воды или других веществ. Эта защита из ПВХ доступна для различных размеров компонентов SLIM и необходима во всех тех случаях, когда требуется непроницаемость для жидкостей (IP65). По желанию пользователя возможна сборка данной защиты непосредственно на выключателе или, при желании, поставка ее отдельно.


Хотите получить дополнительную информацию о дизайнерских решениях, предлагаемых SLIM? Нажмите на кнопку ниже и не стесняйтесь обращаться к нам!

SPST, SPDT, DPST, and DPDT Explained

  • Home
  • > Technical Resources
  • > Technical Centers
  • > Commercial Vehicle Technical Center
  • > SPST, SPDT, DPST, and DPDT Explained
  • Распечатать

Спецификации и файлы для загрузки

Онлайн-инструменты

Технические центры

  • Статьи
  • Информация о карбиде кремния
    • Карбид кремния Общая информация
    • Платформа динамической характеристики
  • Датчики температуры
    • Информация о термисторе
    • Информация о РДТ
    • Проверка качества термистора
    • Проверка надежности
    • Термистор Терминология
  • Технический центр по керамике, полимерам и плавким предохранителям
  • Технический центр магнитных датчиков и герконов
  • Технический центр коммерческих автомобилей
    • Часто задаваемые вопросы
    • Глоссарий — Продукция для коммерческого транспорта
    • Технические ресурсы бренда Cole Hersee
    • Описание SPST, SPDT, DPST и DPDT
    • OEM-решения
  • Технический центр промышленных предохранителей
    • Промышленные предохранители
    • Готовые решения
  • Реле и органы управления Технический центр
    • Дуговая защита
    • Промышленная защита от солнца
    • Промышленная противоударная защита
    • Промышленная защита от перенапряжения
    • Защита двигателя
    • IEEE и документы конференции
    • Технические примечания к изделию
    • Программное обеспечение
    • Онлайн-демонстрации и инструменты
  • Технический центр полупроводников

aspx»> Дизайн приложений

  • Потребительские и персональные компьютеры
    • Гарнитура Bluetooth
    • Настольный компьютер и ноутбук
    • Цифровой мультимедийный вещательный приемник
    • Цифровая фото- и видеокамера
    • DVD-плеер и рекордер
    • ЖК-проектор
    • ЖК-телевизор
    • MP3-плеер
    • Портативное навигационное устройство
    • Принтер
    • Спутниковое радио
    • Телевизионная приставка
    • Смартфон
    • Планшет
  • Строительство и домашняя автоматизация
    • Строительные решения на работе
  • Инфраструктура электромобиля
    • Решения для зарядки электромобилей
    • Решения для внедорожных электромобилей
  • Общая защита порта
    • Общая защита порта
  • промышленный
    • GFCI и AFCI
    • Ручной кассовый сканер
    • Электроприводы и устройства плавного пуска
    • Источник питания
  • Осветительные приборы
    • Балласт
    • Электронный балласт
    • HID-освещение
    • Диммер с линейным управлением фазой
    • Диммер с микропроцессорным управлением
    • Наружное светодиодное освещение
    • Источник питания
    • Сенсорный диммер
  • Литий-ионный аккумулятор
    • Литий-ионный аккумулятор
    • SMPS Встроенный
    • SMPS Внешний
  • Медицинское оборудование
    • Приборы для медицинской диагностики и анализа
    • Приборы медицинской визуализации
    • Портативные медицинские устройства
  • Источник питания
    • Блок питания
  • Солнечная
    • Солнечная энергетическая система (жилая)
  • Телеком
    • Разветвитель центрального офиса
    • Проводной телефон
    • Беспроводной телефон
    • Разветвитель CPE
    • Мультиплексор доступа к цифровой абонентской линии
    • DSL-модем-маршрутизатор
    • Ethernet-маршрутизатор
    • IP-телефон
    • Базовая станция Micro Power Cell
    • Устройство сетевого интерфейса
    • Сеть линий электропередач
    • Плата RT/ONU T1
    • Линейная карта SLIC
    • Драйвер линии T1/T3
    • Телефонный адаптер VoIP
    • Точка доступа к беспроводной локальной сети
  • Техника
    • Сушилка для белья
    • Посудомоечная машина
    • Электрическая индукционная плита
    • Электрическая духовка
    • Электрическая резистивная варочная панель
    • Морозильник
    • Газовая варочная панель
    • Духовка газовая плита
    • Микроволновая печь
    • Вытяжка
    • Холодильник
    • Комната переменного тока
    • Стиральная машина

SP и DP относятся к однополюсным и двухполюсным, ST и DT относятся к однонаправленным и двухполюсным.

Полюс относится к количеству цепей, управляемых переключателем: переключатели SP управляют только одной электрической цепью. Переключатели DP управляют двумя независимыми цепями (и действуют как два идентичных переключателя, механически связанных). Не путайте «полюс» с «терминал». Например, переключатель DPST имеет четыре клеммы, но это переключатель DP, а не переключатель 4P.

Ход относится к крайнему положению привода: переключатели ST замыкают цепь только в одном положении. Другое положение рукоятки выключено. Переключатели DT замыкают цепь в положении «Вверх», а также в положении «Вниз» (Вкл-Вкл). Переключатель DT также может иметь среднее положение (часто вкл-выкл-вкл).

Однополюсные/перекидные и двухполюсные/перекидные выключатели на сегодняшний день являются наиболее распространенными переключателями, но также доступны тройные и четверные конфигурации. Их обычно обозначают 3PST, 3PDT, 4PDT и т. д.

Нажмите здесь, чтобы посмотреть наши автомобильные переключатели

Загрузите техническое описание полюсов и направляющих



На следующих схемах переключателей показаны наиболее распространенные типы тумблеров и клавишных переключателей. (Щелкните миниатюру, чтобы просмотреть изображение в полном размере)

SPST On-Off SPDT Вкл.-Вкл.
Одновременно может быть включена только одна из нагрузок.
SPDT Вкл-Выкл-Вкл
Одновременно может быть включена только одна из нагрузок.
DPST On-Off
Обе клеммы нагрузки могут быть запитаны одновременно. Они независимы друг от друга и могут иметь разное напряжение.
DPDT On-On
Функционирует как два однополюсных переключателя SPDT, управляемых одним приводом. Одновременно могут быть включены только две нагрузки.
DPDT On-Off-On
Функционирует как два отдельных переключателя SPDT, управляемых одним приводом.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
