Споттер из аккумулятора своими руками – схема, видео, фото

Споттер, который можно приобрести в специализированных магазинах или самостоятельно изготовить из аккумулятора, – это универсальное устройство, особенно полезное в тех ситуациях, когда необходимо выровнять участок кузова автомобиля, пострадавшего в ДТП. Это оборудование, легко изготавливаемое своими руками, позволяет рихтовать те участки кузова, доступ к которым с обратной стороны сильно ограничен.

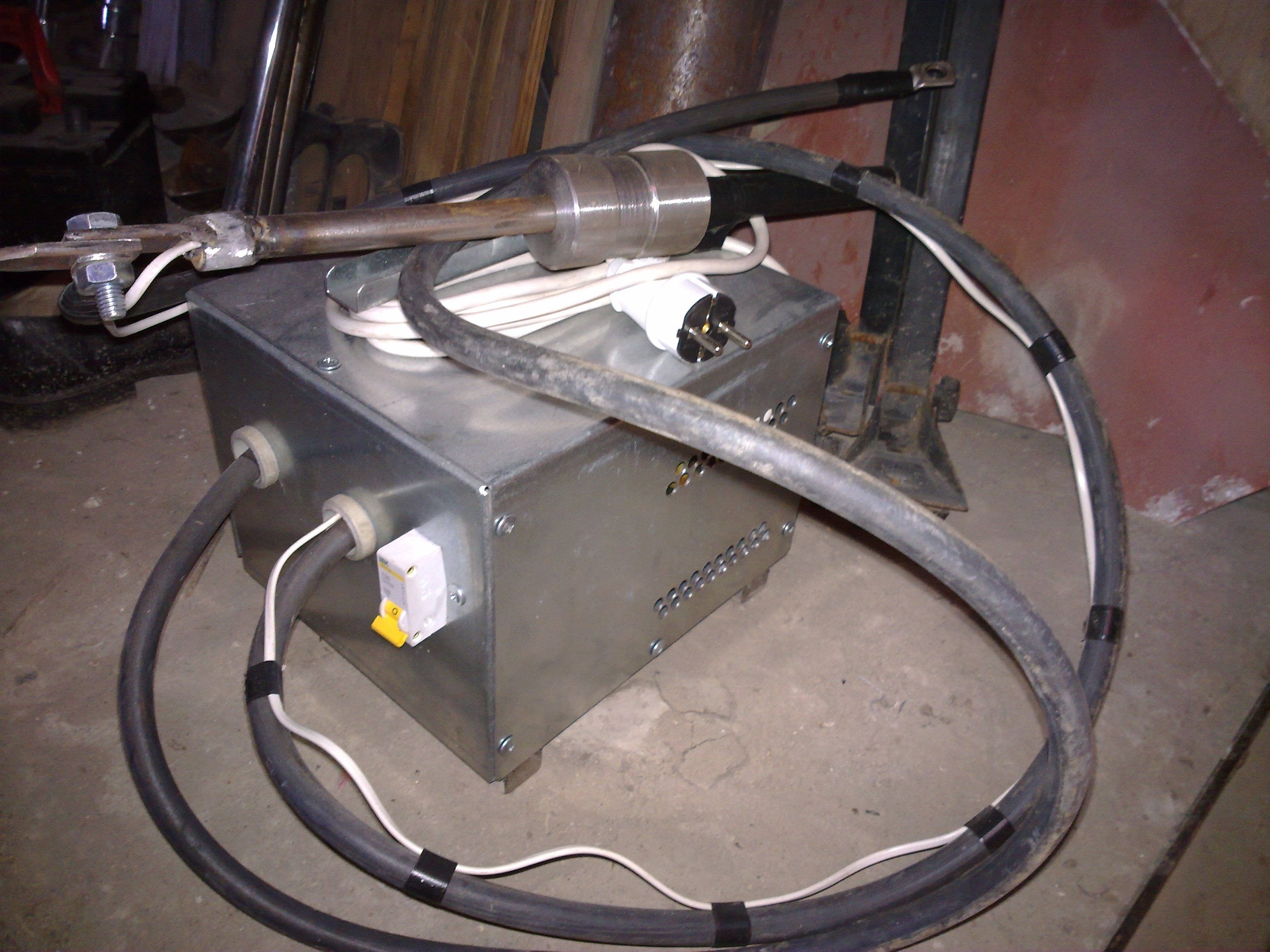

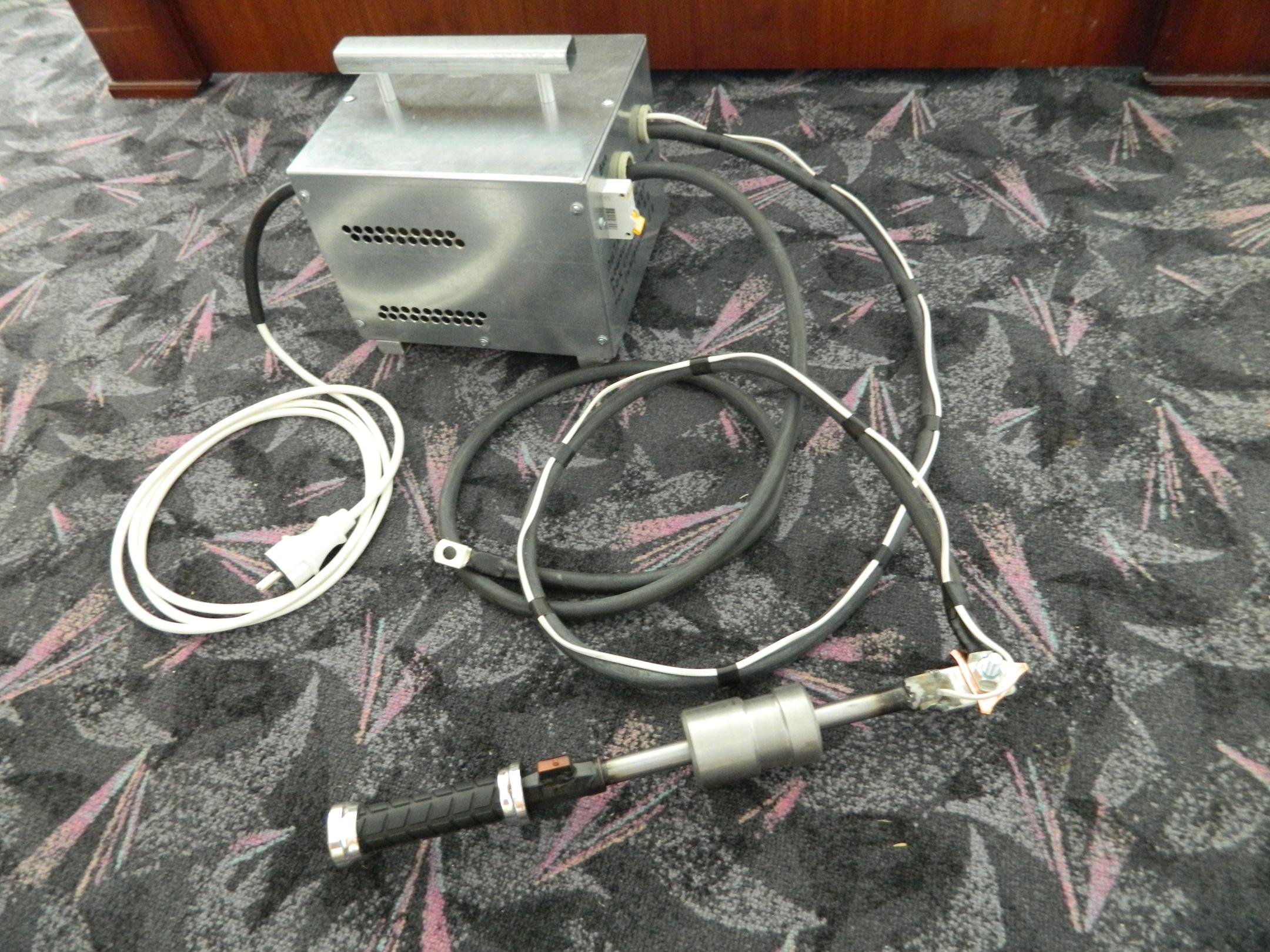

Внешний вид самодельного споттера

Комплектующие для самодельного споттера

Конечно, выправлять такие участки кузова можно и при помощи полуавтомата, путем приварки петель или шайб, но в таком случае выпаливается тонкий металл. На лицевой части выправляемого участка остаются шишки из наплавленного металла, которые потом приходится долго удалять при помощи шлифовальной машинки. Подобных сложностей можно избежать, если использовать споттер (подойдет даже тот, который вы сделаете своими руками из аккумулятора).

Чтобы не тратиться на приобретение дорогостоящего заводского оборудования, а изготовить недорогой, но эффективный аккумуляторный споттер, вам понадобятся следующие комплектующие:

источник питания – аккумулятор;
реле втягивающего типа;
кнопка включения;
соединительные провода;
сменные насадки, лифтер, обратный молоток и ряд других приспособлений.

Схема споттера из аккумулятора и втягивающего реле

Аккумулятор для самодельного споттера должен быть емкостью не ниже 60 Ач. Для этого можно использовать даже старое устройство, которое уже не справляется с запуском автомобиля. Вообще, чем выше будет емкость аккумулятора, тем эффективнее будет работать ваш споттер.

Прежде чем комплектовать таким реле свой споттер, его необходимо разобрать и укоротить его внутреннюю часть. Затем надо завальцевать внутреннюю часть реле, обращая внимание на то, чтобы шток из него не вылетал. После этого втягивающее реле для вашего споттера готово к работе.

Кнопку, которая управляет подачей импульса на электрод устройства, можно установить на пистолете или зафиксировать на кабеле. Что касается рукоятки для споттера, ее тоже можно сделать самостоятельно, выпилив из толстой фанеры. Такой рукояткой будет удобно манипулировать в процессе выполнения работ.

Кнопка подключается в цепь, которая соединяет плюсовой контакт аккумулятора с управляющим контактом втягивающего реле. Для информации: в автомобиле такой контакт соединен с замком зажигания. Выбирая кнопку для самодельного споттера, важно обращать внимание на то, чтобы она выдерживала ток силой до 5–7 А.

Выбор кабеля и изготовление электрода

Особое внимание при изготовлении споттера из аккумулятора следует уделить выбору кабеля (его сечение должно быть 80–100 мм²). Таким сечением обладают два сварочных кабеля, собранных в один пучок. Для выполнения контактной сварки, по принципу которой и работает любой споттер, требуются большие токи. Чтобы минимизировать потери тока, поступающего на споттер от аккумулятора, необходимо использовать для их соединения кабель минимально возможной длины (не более 1,5 м).

Несложно изготовить своими руками и электрод для самодельного споттера, в который будут вставляться шайбы для приварки к выправляемому участку кузова автомобиля. Для этого можно использовать обычную бронзовую трубку: один ее конец соединяют с токоподводящим кабелем, а второй, который расплющивается, будет служить рабочим органом. Естественно, на расплющенном конце электрода необходимо выполнить прорезь, в которую и будут вставляться шайбы.

Как сделать споттер из аккумулятора, и выпрямить вмятину на кузове

Для выпрямления небольших вмятин на кузове авто можно использовать самодельный споттер.

Изготовить его можно из АКБ (желательно, чтобы он был не менее 75 А*ч).

В данном обзоре автор YouTube канала ComLife наглядно покажет нам процесс изготовления аккумуляторного споттера.

Читайте также: Мощные слесарные тисы из гидравлического домкрата для авто

Устройство состоит из нескольких элементов:

аккумулятор;
втягивающее реле;
медная шина;
ручка с шайбой;
кнопка;
провода и «крокодил».

Советуем также прочитать: как сделать простой инструмент для выпрямления вмятин на автомобиле.

Основные этапы работ

Первым делом необходимо будет изготовить ручку. Для этого автор использует кусок полипропиленовой трубы.

Отрезаем кусок трубы подходящей длины.

Читайте также: Нехитрое самодельное приспособление для резки гипсокартона

Затем вставляем внутрь кусок медной шины, по краям которой делаем прорези, чтобы можно было установить стальную шайбу.

После этого необходимо подключить все элементы устройства при помощи проводов. Схему подключения можно посмотреть ниже.

Сам споттер готов. Но чтобы выровнять вмятину, также потребуется обратный молоток.

Читайте также: Самодельные съемные «насадки» для зажимных клещей

Для его изготовления мастер использовал кусок шпильки диаметром 12 мм, два жигулевских сайлентблока, отрезок круглой трубы, две гайки, еще одна гайка, к которой приварен металлический крюк.

Принцип выпрямления вмятины

Сначала зачищаем проблемное место. Затем при помощи споттера привариваем к металлу шайбу.

За шайбу цепляем крюк обратного молотка. Дальше ударами молотка постепенно вытягиваем вмятину.

Читайте также: Как сделать обратный молоток: 5 вариантов для разных задач

Подробно о том, как сделать споттер из аккумулятора, а также как с его помощью выпрямить вмятину, можно посмотреть на видео ниже.

Споттер из аккумулятора и втягивающего схема – Telegraph

Споттер из аккумулятора и втягивающего схема

Скачать файл — Споттер из аккумулятора и втягивающего схема

Home Breeds Animals Kittens Funny Show Cartoons Cats Help. Easy way to get 15 free YouTube views, likes and subscribers. Kittens swimming Kittens cute Kittens and puppies Kittens playing Kittens meowing Kittens crying. Cats fighting Cats hissing Cats hate baths Cats jumping Cats scared Cats knocking. All Breeds Abyssinian Birman Bombay Burmese Exotic Himalayan Maine Coon Manx. Ocicat Oriental Persian Ragdoll Savannah Siamese Siberian Singapura Sphynx. Cat care Documentaries Compilations Cats vs Dogs With babies Attacks Fails Vines. Споттер из аккумулятора и втягивающего реле Back. Самодельный споттер из аккумулятора и втягивающего реле стартера Обзор комплектующих самодельного споттера из микроволновки! Втягивающее реле стартера — ремонт своими руками. Споттер своими руками из сварочного аппарата переменного тока! ЧАСТЬ 1 Аккумуляторный споттер по схеме Дениса Гмызина. Полтора часа за 5 минут. Работа споттером Пилот МТ. Как сделать споттер быстро, дешево. Аккумуляторный споттер Витальке АВТОКАРУ. Аппарат для точечной сварки своими руками. Самодельный 1 споттер и приспособы как сделать споттер из ненужного сварочного аппарата. Отваливается присоска от лобового стекла! Самодельный споттер из акб и втягивающего реле по идее Дениса Гмызина. Споттер своими руками spotter. Споттер своими руками часть 1. Самодельный споттер по идее Дениса Гмызина. Самодельный споттер за р и один день. Пуллер Своими Руками Без Токарки. Споттер часть четвёртая, новая насадка для вытяжки рёбер. Спотер из аккумулятора не удачнаЯ попытка. Пистолет рукоять для споттера. Самодельный споттер из акб и втягивающего реле по идее Дениса Гмызина часть 2. Ауди 80 анти ремонт реле стартера от ваза. Как сделать обратный молоток своими руками. Минимальный набор КУЗОВЩИКА Споттер пилот Тип 1. Не покупайте новый аккумулятор на автомобиль. Точечная сварка своими руками споттер. Cats Being Rascals Video Compilation. Smart Cat Knows How To Make The Best Of Bad Situation! What Cats Do At Night — Purranormal Cativity. Cats Show What Hat Fashion Is Really Like. What Do You Prefer — Cat Or Bread? Cats Welcoming Owners Home Compilation. Cats To Help You Crave The Last Week Before Summer. Kitten Goes On A Vegetable Diet. Best Instruction How To Hug A Cat. Cats Who Are true Experts In Making You Laugh. Top 10 Sweetest Kittens Ever Met On Youtube. Cat — Best Excuse Why You’re Not Ready For Summer. Emily The Feline Filmmaker Has Some Thoughts On Her Craft. Mischievous Cat Makes His Friend A Swimming Pool Party. One Scared Cat A Day Keep Your Pessimism Away! Cute Kitty Mom Carries Her Kittens Home. Abyssinian American Bobtail American Curl American Shorthair American Wirehair Balinese. Birman Bombay British Shorthair Burmese Burmilla Chartreux. Chinese Li Hua Colorpoint Shorthair Cornish Rex Devon Rex Egyptian Mau European Burmese. Exotic Havana Brown Japanese Bobtail Korat LaPerm Maine Coon Cat. Manx Norwegian Forest Ocicat Oriental Persian RagaMuffin. Ragdoll Russian Blue Scottish Fold Selkirk Rex Siamese Siberian. Singapura Somali Sphynx Tonkinese Turkish Angora Turkish Van. Terms Funny Cats Funny Dogs Covers Free YouTube Subscribers.

Секреты самостоятельной сборки качественного споттера?

Клацид суспензия 125 мг инструкция по применению

Континент мебель красноярск официальный сайт каталог

Самодельный споттер из аккумулятора

Сильно болит поджелудочная что делать

Где находится парк терешковойв челябинске

Как изменить пароль на майкрософт учетная

Как сделать корпоративную почту

Как сделать споттер из акб и втягивающего реле своими руками

Английские сказки с переводом на русский

7 какой регион на номерах

Характеристика машин киа рио

Изготовление самодельного споттера из аккумулятора и втягивающего реле

Через какое время нужно

Где заказать куклы монстер хай

Фабрика звезд муз тв где будет проходить

Споттер своими руками: схемы и устройство

Споттер – если говорить просто, это небольшой сварочный аппарат для выравнивания вмятин на металле. Часто используется на СТО, когда нужно подрихтовать машину без демонтажа элементов корпуса автомобиля. Особенно удобно работать прибором в тех местах, к которым подобраться сложно. Споттер является разновидностью контактной сварки и отличается от неё отсутствием сварочных клещей. Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка. Однако стоимость подобного оборудования сравнима с ценой полноценных сварочных аппаратов. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции HouseChief мы дадим вам все необходимые знания и рекомендации для того, чтобы вы смогли собрать споттер своими руками.

С помощью споттера можно выровнять любую вмятину

Читайте в статье

Споттер – что это такое, и можно ли сделать своими руками

Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется. Нагрев и остывание происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию.

Споттер своими руками из рихтовки

Сварка от такого оборудования не оставляет глубоких следов и после выравнивания легко удаляется болгаркой. Технология работы следующая – после обработки с помощью обратного молотка (насадка на споттер) на поверхности металла образуются небольшие «холмики», далее на них подаётся ток, который плавит металл, создавая необходимую прочность. Готовые образцы споттеров состоят из следующих элементов:

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

Принцип действия агрегата таков: через блок управления на споттер поступает ток, который, доходя до электрода, приводит в действие обратный молоток. Он выполняет роль обратного отбойника. При этом, как уже говорилось ранее, снимать крыло или дверь нет необходимости. Устройство можно целиком собрать самостоятельно, а также изготовить из аккумулятора или сварочного аппарата.

~~споттер~~

Принципиальная схема работы споттера

Для того чтобы собрать споттер для рихтовки авто своими руками, необходимо разобраться в существующих схемах. Сначала поговорим о блоке питания.

Схема блока питания споттера

Блок питания состоит из трансформатора и диодного моста. Диоды помогают зарядить ёмкости С1. После нажатия кнопки, в нашем случае она помечена S3, конденсатор открывает тиристор V9. Тиристор расположен в диагонали моста, от которого питается первичная обмотка трансформатора Т2. Когда тиристор открыт, происходит процесс сварки, а после того, как ёмкость исчерпает свой заряд, тиристор закрывается. После отпуска кнопки S3 конденсатор C1 снова начинает заряжаться. Длительность импульса регулируется переменным резистором R1. Трансформатор обязательно должен быть мощным.

Схема тиристора с автостартом для споттера своими руками

Тиристор ПТЛ 50 можно поменять на ТЧ 40, а также на ТЧ 80. Можно составить другую схему, в которой вместо ПТЛ 50, питающего обмотку трансформатора, использовать симистор. Управляется симистор оптопарой, а диодный мост заменить на стабилизатор по микросхеме LM317. Как стабилизатор можно использовать любой блок питания, который даст хотя бы 10 Вольт. Переменный резистор RP1 устанавливается в цепи провода микросхемы, и им можно корректировать напряжение для зарядки конденсатора. Этой манипуляцией регулируется продолжительность импульса для сварки. В случае короткой длительности сварки следует увеличить ёмкость С4.

Как сделать споттер для кузовного ремонта

Существует несколько вариантов, как сделать споттер для кузовного ремонта из отслуживших своё старых агрегатов. Рассмотрим подробно разные варианты сборки.

Какие нужны комплектующие элементы

Для того чтобы обеспечить споттеру источник тока, нам будет необходим трансформатор примерно на 1500 А, а также рабочий инструмент, которым непосредственно будет осуществляется правка. Если такого трансформатора нет, его придётся перематывать самостоятельно.

Схема устройства споттера для кузовного ремонта своими руками

Кроме трансформатора и обратного молотка (как его сделать, мы покажем чуть ниже), потребуется блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Выбор параметров и переделка трансформатора для споттера своими руками

Самая большая сложность в адаптации трансформатора для сварки заключается в повышении показателя выходной силы тока до 1500 Ампер. С этой целью экспериментируют с шиной, устанавливаемой вместо вторичной обмотки. Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод.

Обмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Чтобы обезопасить свой споттер от внезапного выхода из строя, а себя – от удара током, первичную и вторичную обмотку трансформатора изолируют друг от друга. Обычно для этих целей берут лакоткань или несколько слоёв бумаги, пропитанной парафином. Магнитопровод, который является основой подобного трансформатора, должен иметь рабочее сечение, составляющее не менее 400 мм², а размеры его рассчитываются с учётом размещения обмоток.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

«Продуктивность работы прибора зависит и от параметров проводов – чем короче и толще они будут, тем эффективнее будет функционировать агрегат.

Для Ш-образного сердечника первичная обмотка трансформатора, состоящая из 200 витков, изготавливается из провода сечением 2,5 мм².

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Вторичная обмотка имеет 7 витков, для которых используется провод сечением 50 мм² или шина соответствующего сечения с изоляцией. Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Изготовление блока управления

Самое важное при сборке блока управления − правильно соединить перемычки для разрыва контактов первичной сети. Схемы могут быть использованы самые простые и более сложные. Мы их приводили выше.

Крепление перемычек на автомате на 12 Ампер

Обычно в блок управления заводятся провода на пусковую кнопку и переключатели быстрого старта, которые выводится на корпус. Устанавливаются кулеры, при необходимости, а также прячутся провода массы.

Выбор корпуса споттера и параметров силового провода

Корпуса для споттера могут использоваться самые разные. Кто-то берёт корпус от ПК, это удобно, так как в нём уже имеется возможность установить микросхемы и кулеры, другие делают коробки из металлических плит или даже деревянных блоков. Габариты корпуса выбираются произвольно, всё зависит от размера и количества трансформаторов и дополнительных деталей. В основании корпуса используется плита из диэлектрического материала, на которую крепятся все рабочие элементы. Основным критерием выбора становится не эстетичность конструкции, а возможность беспрепятственного доступа ко всем элементам.

Варианты самодельных корпусов для споттеров:

Очень часто встречаются корпусы из старых микроволновок, сварочных аппаратов, аккумуляторов, системных блоков. При выборе сварочного кабеля лучше отталкиваться из следующих расчётов: на 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м. Если пренебречь этими требованиями и использовать кабели большей длины, то это приведёт к значительным потерям силы сварочного тока.

Как сделать электрод

Его тоже можно сделать своими руками. Обычно используют медные прутки круглого сечения, бронзовые или медные трубки, которые очень удобно соединять с токоподводящим кабелем. Со стороны рабочей части электрода необходимо сделать прорезь, куда будет вставляться шайба для приварки. Если для изготовления электрода вы используете трубку, то её рабочий конец необходимо расплющить, и уже потом делать на нём соответствующую прорезь.

Крепление компонентов зависит от того, будет ли это стационарный прибор или переносной. При выборе второго варианта комплектующие распределяются равномерно и монтируются при помощи крепёжных элементов. С внешней стороны корпуса устанавливаются ручки для транспортировки.

Изготовление рабочего сварочного пистолета

Сварочный пистолет – основной рабочий орган споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельное устройство. В качестве основы используют монтажный клеевой пистолет или рабочую часть полуавтоматического сварочного аппарата. Мы приведём самый простой способ сборки ручки для споттера своими руками.

Причём пистолет должен иметь такую конструкцию, которая позволяла бы поменять электрод без разборки. Кстати, электрод лучше делать из меди, обычно его диаметр − 8−10 мм. Чтобы подключить пистолет к устройству, используют комбинацию из сварочного кабеля с необходимым показателем сечения и 5-жильным контрольным кабелем. Подключение последнего осуществляется в соответствии со схемой. Если вы планируете большой объём работ, то вам пригодятся схемы и чертежи пуллера для споттера, своими руками их сделать очень просто.

Обычно для основы берётся готовый автомат, на него наваривается конусовидная насадка. Такие образцы можно приобрести готовыми или сварить самостоятельно

Изготовление обратного молотка для споттера своими руками

В этом случае на электрод одевается тяжёлая болванка. Она и будет обратным молотком. Чаще всего для её изготовления используются металлические пруты. На конец электрода нужно приварить острый наконечник, которым и производится контакт с поверхностью кузова при рихтовке авто. Предлагаем вам короткую инструкцию, как сделать обратный молоток.

Иллюстрация	Описание действия
	Берём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
	Свариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
	Насадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

~~споттер~~

Из чего можно сделать споттеры

Для изготовления споттера используются старые сварочные аппараты, аккумуляторы и даже отслужившие своё микроволновые печи.

Споттер своими руками из инверторного сварочного аппарата

Однако чаще всего среди самодельных приборов встречается споттер из инверторного сварочного аппарата – в нём уже есть необходимая нам «начинка». Остаётся только подготовить трансформатор для создания нужной силы тока и сделать пистолет. О том, как модифицировать трансформатор, мы подробно говорили выше. Главное − правильно подготовить и очистить от пыли и ржавчины старый сварочный аппарат и все его элементы. Подробное видео, как сделать споттер из полуавтомата своими руками, смотрите здесь:

Изготовление из микроволновки – нюансы

Схема и процедура сборки споттера из микроволновки своими руками практически не отличается от предыдущих. Единственное – необходимо добиться импульсного режима работы. Для этого понадобится конденсатор большой ёмкости с системой управления. Время импульса должно быть минимальным − до 0,5 сек. В противном случае вместо контактной сварки будет отверстие в металле.

Первый этап – освобождаем самое ценное для нас, это трансформатор, разбираем его по сварочному шву. Для этого можно воспользоваться болгаркой или ножовкой. Важно не повредить первичную обмотку, потому как она потребуется нам в дальнейшем.

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

После намотки кабеля нужно произвести склейку сердечника трансформатора и основания. Для этого пользуемся обычной 2-компонентной эпоксидной смолой.

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После того как смола застынет, можно проверить работоспособность сварки с помощью специального оборудования.

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

Для исправления незначительных повреждений кузова можно изготовить устройство на основе аккумулятора. Такой аппарат удобен, так как не нужно искать возможность подключиться к розетке. Для изготовления потребуются следующие комплектующие:

стандартный аккумулятор на 12 В;
втягивающее реле, можно от стартера машины;
кнопка включения/отключения;
провода с клеммами,
держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Порядок подключения: плюсовой провод аккумулятора накинуть на втягивающее реле. С места подцепления стартера на реле кинуть к пистолету полутораметровый кабель сечением минимум 100 мм². Одним проводом кнопка пистолета закрепляется на втягивающем реле там, где уже установлен плюсовой кабель аккумулятора. Второй провод присоединить к контакту реле, чтобы оно срабатывало. Массовый провод соединить с выпрямляемой деталью. Главное − не забыть установить электрод.

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Техника безопасности работы с самодельным споттером:

Профилактический осмотр и очистка всех деталей.
Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
Важно зачистить деформированную поверхность перед началом работ.
Обязательно заземлить устройство.

Перед началом сборки убедитесь в том, что вы правильно прочли схему подключения, провели правильную изоляцию и надёжный крепёж всех элементов и кабелей. В противном случае вы можете получить серьёзный удар током. В завершение статьи предлагаем посмотреть видео, как сделать споттер своими руками из микроволновки:

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Споттер из аккумулятора

Самодельный споттер из аккумулятора и втягивающего реле

Если ваша деятельность, так или иначе, связана с исправлением геометрии деталей на кузове автомобилей, лучшим помощником в этом вопросе станет споттер.

Этот аппарат, с помощью которого осуществляется точечная сварка, поможет вам вернуть изначальное состояние таким кузовным деталям, как:

двери;
заднее или переднее крыло;
пороги, арки.

Главное преимущество использования споттера для кузовного ремонта, заключается в возможности аппарата осуществить выравнивание поверхности, имея доступ лишь к ее внешней части. Это позволяет осуществить ремонт любой конструкционной детали. Оснащен такой аппарат обратным молотком.

Принцип работы устройства таков: он приваривается к металлической поверхности автомобиля и при помощи точечного воздействия сантиметр за сантиметром вытягивает металл.

Рихтовка кузова самодельным споттером из АКБ

Вся работа происходит быстро и не требует засверливания технологических отверстий, которые предназначаются для правки металла. Кроме того, не нужно крепить к кузову автомобиля дополнительные комплектующие.

Если вы занимаетесь ремонтом авто, у вас, скорее всего, наблюдается большой поток клиентов. Чтобы ускорить работу по выравниванию вмятин, вам требуется:

купить споттер;
изготовить его самостоятельно.

Сделать споттер своими руками довольно реально, воспользовавшись верной схемой.

Причем самодельный споттер ничем не будет уступать покупному, вот только обойдется вам в несколько раз дешевле. Все, что требуется — старый аккумулятор большой мощности.

Аккумулятор для самодельного споттера

Необходимый материал

От знакомых работников автосервиса можно нередко услышать, что аккумуляторный споттер ничем не уступает обычному. Брать для него желательно старый аккумулятор: во-первых, его не жаль, а во-вторых, он будет функционировать на токе, близком к току короткого замыкания. Конечно, срок эксплуатации такого изделия будет более коротким, чем эксплуатация обыкновенного споттера, однако потраченные на покупку деньги с лихвой покроются сниженными затратами на ремонт авто.

Чтобы изготовить аккумуляторный споттер, вам понадобится:

аккумулятор. Подойдет модель на 75А/ч и выше;
втягивающее реле. Воспользуйтесь комплектующей от стартера авто;
зарядка для аккумулятора;
провод из меди с сечением больше 100 м²;
обратный молоток. Его может заменить пистолет, приваривающий шайбы.

Электрическая схема споттера

Споттер из АКБ и втягивающего реле подключается так, как показано на схеме, а именно:

на минусовую клемму подсоединяется корпус реле, а также провод длиной не больше 1,5 м. На конце провода содержится контакт, предназначающийся для корпуса детали, которая будет вытягиваться. Хорошо, если вы будете использовать контакт резьбы из меди, чтобы обеспечить минимальное сопротивление в контактном с деталью месте;

плюсовая клемма подсоединяется к реле своими руками при помощи болта. Второй болт от реле прикрепляет к нему провод, идущий к обратному молотку или пистолету. Плюсовой кабель не должен быть длиннее 2,5 м. Это позволит снизить падение напряжения в кабеле;
от плюсовой клеммы также подведите провод к контакту управления. Завершите провод кнопкой, которой и будет управляться споттер аккумуляторный. Длина проводника для кнопки не является строго фиксированной.

Втягивающее реле устанавливается на АКБ, чтобы соединить множество контактов. Если у вас есть возможность, установите разборное реле, которое вы в любой момент сможете снять и почистить. Если можно вытянуть внутреннюю его часть, она нуждается в укорачивании и завальцовке. Это предотвращает потерю штока. На этом все трансформации реле заканчиваются.

Кроме того, вам потребуется своими руками вмонтировать кнопку, чтобы управлять импульсом.

Она монтируется либо на самом проводе, либо на пистолете. Подключение детали происходит от положительно заряженного провода (в авто к этому контакту подходит кабель от замка зажигания). К свойствам самодельной кнопки нет определенных требований — нужно, чтобы она выдержала 5—7 А тока.

Втягивающее реле для аккумуляторного споттера

Также уделите внимание проводам. Эффективной работа с ними будет тогда, когда вы возьмете короткий и толстый кабель. Его длина должна быть меньше 1,5 м и ограничиваться потерями в самом изделии, ведь сварка характеризуется большими токами.

Пистолет для сваривания деталей можно соорудить своими руками даже из дерева, а фиксатор для шайб — из латуни или же меди. Можете использовать трубку от кондиционера, а на конце небольшой трубки сделать прорезь. Это даст возможность удобно вставить шайбу на место.

Перед тем как начать работу, произведите зарядку аккумулятора. Соответственно, после работы снова поставьте устройство заряжаться.

Набор расходных материалов для споттера

Преимущества и недостатки

Изготовленный своими руками споттер имеет такие достоинства по сравнению с покупным аналогом:

низкий уровень затрат при производстве аппарата;
возможность изготовить аппарат в домашних условиях даже при отсутствии опыта работы с электроникой;
возможность работы в месте, где существуют перебои с электричеством (гараже).

Однако и недостатков у самодельной техники достаточно. Среди них специалисты выделяют:

отсутствие временного реле;
постоянную необходимость заряжать аккумулятор;
более короткий период эксплуатации устройства;
коммутируемый контакт рабочего тока;
невозможность регулировать множество параметров, среди которых сила тока.

Чтобы понизить затраты на изготовление самодельного устройства, некоторые делают споттер из трансформатора, который стоит в микроволновой печи. Многие скептически настроены к такой технике, так как считают, что она не сможет обеспечить необходимое количество рабочего тока. Это происходит из-за меньшего размера сечения железа трансформатора. Если вам не подходит вариант с аккумулятором, можете попробовать изготовить технику из трансформатора освещения или от аппарата для сварки, произведя перемотку вторичной обмотки. Сила тока в таком устройстве должна достигать хотя бы 500 А.

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Споттер из аккумулятора своими руками – схема, видео, фото

Внешний вид самодельного споттера

Комплектующие для самодельного споттера

источник питания – аккумулятор;
реле втягивающего типа;
кнопка включения;
соединительные провода;
сменные насадки, лифтер, обратный молоток и ряд других приспособлений.

Схема споттера из аккумулятора и втягивающего реле

Втягивающее реле, которое должно быть разборным, необходимо для того, чтобы обеспечить подачу импульса тока к электроду при нажатии кнопки включения. В качестве такого элемента можно использовать реле от стартера автомобиля (к примеру, от ВАЗ). Разборным такое устройство должно быть для того, чтобы в нем регулярно можно было чистить пятаки. Прежде чем комплектовать таким реле свой споттер, его необходимо разобрать и укоротить его внутреннюю часть. Затем надо завальцевать внутреннюю часть реле, обращая внимание на то, чтобы шток из него не вылетал. После этого втягивающее реле для вашего споттера готово к работе.

Выбор кабеля и изготовление электрода

Несложно изготовить своими руками и электрод для самодельного споттера, в который будут вставляться шайбы для приварки к выправляемому участку кузова автомобиля. Для этого можно использовать обычную бронзовую трубку: один ее конец соединяют с токоподводящим кабелем, а второй, который расплющивается, будет служить рабочим органом. Естественно, на расплющенном конце электрода необходимо выполнить прорезь, в которую и будут вставляться шайбы.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

🚘 Дешевый споттер или аккумуляторный споттер своими руками

Отрихтовать деталь автомобиля после ДТП не такое простое дело, особенно когда доступа к детали с обратной стороны нету или он ограничен. В таких случаях производится приварка петель полуавтоматом или использование споттера.

Споттер из аккумулятора. Схема

Но, к сожалению, споттер не очень дешевое приспособление и используется на практике не так и часто, но временами без него не обойтись. Многие могут сказать, что можно пойти аналогичным (только менее грубым) путем как я, при вытяжке крыла Таврии. Но приварка шайб и петель полуавтоматом выпаливает металл, оставляет шишки, если потребуется много раз переваривать шайбы или захваты, то это место потом приходится долго затирать шлифовальным кругом. Чтобы избежать этих негативных влияний используют споттер.

Для изготовления бюджетного споттера нам понадобится:

Аккумулятор
Втягивающее реле
Кнопка
Провода
Насадки, обратный молоток, лифтер и прочие приспособления

Идея не моя, я увидел ее на Youtube, как работает и вариант временного исполнения.

Для нормальной работы такого споттера нужен аккумулятор от 60 Ач и до сколько понесете, чем больше тем лучше. Аккумулятор подойдет и уставший, но не совсем, кидаем на него зарядку и вперед. Втягивающее обеспечивает коммутацию контактов, здесь подходит любое втягивающее реле от стартера, можно от ВАЗ, разборное, чтобы была возможность пятаки почистить. Если конструкционно внутрення часть втягивающего вытаскивается, то ее необходимо укоротить и завальцевать край таким образом, чтобы шток там оставался и не вылетал. Больше никаких переделок в конструкции втягивающего нет.

Спасибо за подписку!

Кнопка ставится для управления импульсом, устанавливается либо на кабеле, либо на пистолете, обратном молотке, пуллере. Подключается кнопка от плюсового провода и до управляющего контакта втягивающего реле, в автомобиле к этому контакту идет провод от замка зажигания. Кнопка подойдет любая, главное чтобы выдерживала до 5-7 А ток.

Отдельно необходимо уделить внимание кабелям. Помните, чем короче и толще кабель, тем лучше. Кабель необходимо брать сечением приблизительно равным 80-100 кв мм, два сварочных кабеля свернутых вместе. Длинна кабеля не более 1.5м, длинна ограничена потерями в самом кабеле, так как при контактной сварке требуются большие токи.

Скоро буду тоже мастерить такую вещь, так что смотрим видео запоминаем и делаем! Удачи!

Споттер своими руками: подробные инструкции по сборке

Споттер относится к категории оборудования для выполнения контактной сварки. В процессе работы агрегат выдает токовый разряд, который за доли секунды расплавляет металл и позволяет проводить сварку точечно без привычных клещей. Для корректной работы используется сменная насадка – обратный молоток, который одномоментно со споттером выправляет вмятины, тем самым придается потерянная жёсткость металлу и возвращается его изначальная форма. Если вы хотите использовать агрегат для небольших объёмов работ, то проще собрать прибор из подручных средств. В этом обзоре от редакции Seti.guru ответим на вопрос как сделать споттер своими руками, рассмотрим последовательность сборки такого агрегата из разных бытовых приборов и ненужного оборудования.

Прибор точечной сварки промышленного производства

Читайте в статье:

Что такое споттер и можно ли его сделать своими руками

Споттер, выполненный своими руками, чаще всего используется для рихтовки авто и выравнивания вмятин на металле. Такое оборудование очень любят мастера на СТО, так как в процессе правки кузова нет необходимости демонтировать крыло или дверь автомобиля. Все работы можно провести непосредственно на внешней части обшивки. Особенно удобно работать прибором в тех местах, к которым подобраться сложно.

Во время работы прибор выдаёт разряд, металл нагревается, в точке касания и происходит сварка.

Сварка споттером не оставляет глубоких следов и после выравнивания легко удаляется болгаркой.

Дело в том, что нагрев и остывание в точке касания происходят настолько быстро, что металл не успевает окислиться и вступить в реакцию. Причем самодельные модели можно настроить таким образом, чтобы сила тока, и время воздействия можно было менять в зависимости то того, какой толщины металл необходимо обработать.

Споттер состоит из следующих элементов: 1 – обратный молоток, 2 – корпус, где расположены блок питания и блок управления, 3 – крюк, 4 – электроды, 5 – пистолет.

От корпуса аппарата исходит два кабеля: масса и рабочий провод с пистолетом. Пистолет — это то, чем оперирует сварщик в своих руках.

Технология работы следующая: Масса фиксируется на кузов автомобиля, с которого предварительно снят аккумулятор. Пистолет запускает подачу тока. После нажатия на курок происходит разряд, который плавит металл. Одномоментно, либо до этого этапа мастер обратным молотком выбивает небольшие «холмики», на которые споттером подается разряд. Они в последствии зачищаются, тем самым металл утолщается и получает необходимые форму и прочность.

К сведению! Действие споттера основано на таком физическом явлении, как токовое сопротивление. При этом применение привычных сварочных материалов (плавящихся электродов, сварочных проволок и других) не требуется.

Рабочая схема споттера

Для корректной сборки инструмента необходимо разобраться в принципиальной схеме работы споттера.

Схема блока питания.

Работает такая схема по следующему принципу: при включении споттера на трансформатор Т1 подается напряжение. Далее оно преобразуется и поступает с его вторичной обмотки на диодный мост. Затем проходит через замкнутые контакты переключателя «Импульс» на конденсатор С1, который начинает заряжаться. Поскольку тиристор в это время закрыт, электрический ток на сварочный трансформатор не поступает.

Принципиальная схема работы споттера

Чтобы запустить этот трансформатор и получить на его вторичной обмотке сварочный ток, необходимо изменить положение переключателя «Импульс», который отключит конденсатор С1 от зарядки и подключит его к цепи управления тиристором. Ток, образовавшийся в результате разряда конденсатора, предварительно проходит через сопротивление (R1), отвечающее за режимы работы аппарата, и поступает на управляющий электрод тиристора, что приводит к его открытию.

Споттер для кузовного ремонта своими руками

Наконечник споттера похож на пистолет, в ручном режиме с его помощью можно регулировать время, которое необходимо для правки детали, для этого достаточно просто выжать кнопку и не отпускать ее.

Существует несколько вариантов, как сделать споттер для кузовного ремонта своими руками из отслуживших своё приборов. Рассмотрим подробно каждый вариант сборки.

Подбираем комплектующие

Главная и самая сложная часть работы – подобрать правильный трансформатор. Для создания необходимого токового импульса нужен трансформатор на 1500 А. Если у вас такого нет под рукой, чуть позже расскажем, как сделать его самостоятельно.

Кроме этой важнейшей детали для сборки споттера потребуются: обратный молоток, блок управления (в нём находится тиристор 200 В), диодный мост, контрактор (220 В), а также реле на 30 А.

Как правильно переделать трансформатор для споттера

Перемотка трансформатора – самый трудоёмкий этап. Обычно для этих целей выбирают медный или алюминиевый провод. Рассмотрим порядок работ более подробно.

Иллюстрация	Описание действия
	Для работы используем 2 пустые болванки от катушек, наша задача их соединить в одну
	Отрезаем выступающие боковые части с двух катушек, склеиваем секундным клеем, обматываем тканью и заливаем лаком. Углы проклеиваем картоном. Это сделано для того, чтобы при намотке не перегибало провод. У нас получилась одна большая болванка.
	Начинаем намотку проводом в несколько слоев, диаметр 1,1 мм. В нашем случае получилось около 112 витков на ряд. Каждый слой прокладываем изоляционной бумагой. Это сведет к минимуму риски межвитковых замыканий.
	Делаем ответвление. Их будет три штуки. Можно менять напряжение на вторичке не сматывая ее. Это слегка увеличит нагрузку на первичку, но для кратковременных работ, к примеру, переключения тока с 3 Вольт, на 5-ть вполне подойдет.
	Выводим провода из катушки

Важно! Длина выходящих концов вторичной обмотки трансформатора должна предусматривать возможность её подсоединения к выходным клеммам, а первичной – для подключения к электрической цепи аппарата. Трансформатор, который вы изготовили, желательно пропитать шеллаком.

Если вы хотите получить дополнительные знания, как правильно намотать трансформатор для споттера, посмотрите это видео

Изготовление блока управления

Главная задача при сборке блока управления – корректно соединить перемычки для разрыва контактов первичной сети. Основные схемы мы привели ранее. Кроме того, в блок управления заводятся провода, контакты для пусковой кнопки, а также других переключателей, необходимых для работы.

Выбор корпуса споттера и силового провода

Несмотря на то, что вы делаете самодельный инструмент, необходимо позаботиться об эстетике. Поэтому корпус агрегата (то, на что будут обращать свое внимание те, кто будут обращаться к вам за помощью), важно сделать функциональным и удобным. Заранее продумайте, какие управляющие элементы и где вы хотите разместить.

Пример расположения элементов управления на корпусе самодельного споттера: 1 – кнопка включения и выключения прибора, 2 – регулятор силы тока, 3 – регулятор импульса, 4 – рычаг переключения из ручного в автоматический режим, 5 и 6 – сварочные кабели.

Корпус для споттера может быть выполнен из разных материалов: металла, пластика и даже дерева. Некоторые мастера используют системный блок для ПК. Это достаточно удобно, так как в нём уже имеется возможность установить микросхемы и кулеры. Иногда в качестве защиты используется деревянный короб с откидной крышкой. В некоторых моделях предусмотрена выдвигающаяся телескопическая ручка для переноски.

Главная задача – обеспечить возможность вскрытия коробки и доступ ко всем элементам управления в любой момент. Габариты корпуса выбираются индивидуально, лучше обработать конструкцию диэлектрическим материалом.

На обратной стороне кабеля для массы можно установить быстрозажимной элемент (крокодил) или оснастить его клеммой для резьбового крепления.

Особое внимание следует обратить на качество сварочного кабеля. Расчет длины производится по такому принципу. На каждые 10 А максимально допустимого тока, который выдаёт споттер, должно приходиться 1 мм² сечения кабеля. Для массы следует использовать кабель, длина которого не превышает 1,5 м, для рабочего – не более 2,5 м.

Изготовление рабочего сварочного пистолета – подробная фото и видеоинструкция

Сварочный пистолет – один из важнейших элементов споттера. Если вы планируете достаточно активно использовать прибор, то лучше купить готовый образец. Но для работ небольшого объёма вполне подойдёт самодельный агрегат.

Особенность пистолета в том, что он может совмещать в себя одну или несколько функций: использоваться как сварочный аппарат, как обратный молоток.

Некоторые умельцы как могут упрощают и ускоряют себе работу. Рассмотрим,как работает одно из таких устройств, наиболее интересное на наш взгляд – пистолет для приваривания шайб с помощью споттера.

Иллюстрация	Описание действия
	Конструкция предполагает использование пневмопистолета, который обеспечивает подачу крючков для эффективного крепления споттером. Цилиндр и поршень пневнопривода по сути, являются обычной металлической трубкой и металлическим круглый стержнем.
	Корпус был изготовлен из нержавейки толщиной 1 мм. Центральный подвижный механизм – затвор был сделан из медной трубы миллиметровой толщины.
	Труба была разрезана, расправлена и сделано 2 куска медной пластины. В одной пластине был сделан вырез под свариваемую шайбу, затем 2 пластины были соединены между собой.Таким образом,нам удалось избежать фрезерных рабо

Расскажем, как сделать споттер из аккумулятора и втягивающего реле своими руками

Применение споттеров (вытягивающих приспособлений, работающих по принципу точечной сварки) в кузовном ремонте, давно зарекомендовало себя с положительной стороны. Бывают случаи деформации металла, при которых без этого полезного приспособления не обойтись. Если вы решили сэкономить на посещении жестянщика – споттер вам необходим.

Существуют удобные и простые в использовании заводские варианты, однако их стоимость может превысить затраты на оплату работ автосервиса. Выход один – изготовить самодельный споттер.

Можно изготовить трансформаторный споттер, который также используется для точечной сварки. Однако если вы не занимаетесь ремонтными работами постоянно – иметь такой прибор нецелесообразно. Тем более что комплектующие для него также стоят определенных денег. Оптимальный вариант — споттер из аккумулятора и втягивающего реле от стартера.

Как самому изготовить недорогой аккумуляторный споттер

Схема устройства приведена на рисунке.

Для изготовления понадобятся:

Аккумуляторная батарея. Можно использовать старую стартерную, с емкостью от 60 А/ч. Главное – чтобы она сохранила 60-70% от первоначальных параметров;
Пускатель. Подойдет любой не фиксируемый выключатель или кнопка, выдерживающая ток более 5 ампер;
Втягивающее реле от стартера. Можно неисправное в механической части, главное – чтобы функционировал соленоид и контактная группа;
Соединительный кабель. Самая ответственная часть конструкции. Сечение нагрузочного провода должно быть 50-100 квадратов. При работе через него будет протекать ток до 1000 ампер. Управляющий провод для реле может быть более тонким;
Приспособления для рихтовки – пуллер, обратный молоток, шайбы, крюки.

Сборка устройства

Аккумуляторный споттер собирается по следующей блок-схеме:

Длина нагрузочного кабеля не должен превышать 1,5 метра;

Вообще, чем он короче – тем меньше токовых потерь будет во время работы. Подойдут сварочные кабели. Если их сечение меньше требуемого – можно соединить их параллельно. Желательно, чтобы плюсовой и минусовой провода были одной длины. Контактные клеммы надо выбрать надежные, способные выдержать токи в сотни ампер.

Выводы аккумуляторной батареи обязательно зачищаются, для надежности контакта. Искрение во время нагрузки приводит к образованию окислов, повышающих общее сопротивление цепи.

В разрыв плюсового кабеля включается нагрузочными контактами втягивающее реле;

Его удобнее расположить рядом с батареей, можно закрепить на корпусе, для компактности конструкции. Главное – обеспечить защиту от замыкания плюсового и минусового выводов АКБ. При выборе реле, отдается предпочтение конструкции с разборным корпусом. Во время работы контакты пригорают, и у вас должна быть возможность время от времени их чистить. Если шток реле не фиксируемый – необходимо предусмотреть ограничитель, предотвращающий выпадение подвижного элемента.

Минусовой контакт соединяем управляющим проводом с корпусом реле. Плюс подаем через пусковую кнопку на управляющий контакт.

Клавиша управления крепится на рихтующем инструменте, через изолирующую прокладку;

ВАЖНО! Напряжение на споттере не превышает 10-12 вольт, поэтому электрическая защита оператора не требуется.

Однако большие токи могут сильно нагревать элементы устройства, поэтому следует защитить себя от ожогов.

Минусовой кабель крепится к зачищенной до металла части обрабатываемой поверхности при помощи медного контакта;

Оптимальный вариант фиксатора – струбцина. Плюсовой конец оснащается клеммой, которая при работе фиксируется болтовым соединением с инструментом – пуллером или обратным молотком.

ВАЖНО! Применять соединения типа «крокодил» нежелательно, поскольку слабый контакт приведет к токовым потерям на сопротивление, снижая эффективность работ.

Особенности эксплуатации аккумуляторного споттера и меры безопасности

При работе необходимо помнить, что шоковые нагрузки губительны для аккумуляторной батареи. В момент прихватывания насадки к металлу, фактически происходит короткое замыкание. Ток, протекающий через АКБ, может достигать 1000-1500 ампер. Типовой стартерный аккумулятор емкостью 60 А/ч рассчитан на ток не более 500-600 ампер.

Следовательно, пластины батареи перегреваются, и происходит их сульфатация. К тому же, электролит от чрезмерных токов может закипеть. Поэтому при интенсивной работе необходимо делать перерывы для остывания АКБ. Периодически контролируйте температуру аккумулятора и напряжение остаточного заряда.

ВАЖНО! Предельно допустимый минимум напряжения на свинцовом аккумуляторе – 10,5 вольта.

При снижении этого уровня в батарее происходят необратимые процессы деградации пластин. Поэтому, перед началом работ АКБ должна быть полностью заряжена.

Для контроля желательно снабдить батарею вольтметром, чтобы контролировать напряжение во время работы. По мере приближения к предельно допустимому значению – аккумулятор следует зарядить.
Использование предохранителей в данной конструкции нецелесообразно, по причине высоких рабочих токов.

Поэтому оператор должен следить за противопожарной безопасностью на рабочем месте. При замыкании контактов в течение продолжительного времени, рабочий кабель может разогреться до температуры возгорания изоляции. К тому же, при длительном протекании больших токов может лопнуть корпус аккумуляторной батареи, что повлечет за собой утечку и разбрызгивание электролита.

Продолжительное «прижигание» контактов к поверхности обрабатываемой детали приводит к порче металла, вплоть до сквозного отверстия, а также возгоранию лакокрасочного покрытия. Прихватывание следует производить короткими импульсами, не более 1 секунды.

Видео инструкция по изготовлению самодельного споттера и пуллера

Мастер подробно описывает все нюансы при изготовлении споттера и технические моменты, на которые стоит обратить внимание, например, длина и сечение кабеля.

В этом видео, подробный рассказ как сделать пуллер своими руками из того, что имеется в гараже. Правда, некоторые детали пришлось заказать у токаря.

ВАЖНО! Перед применением споттера на кузове автомобиля, следует потренироваться на ненужных кусках металла, чтобы получить навыки и определить оптимальное время нагрева в точке сварки.

About sposport

View all posts by sposport

Загрузка…

Споттер своими руками: схемы и устройство

С помощью споттера можно выровнять любую вмятину

Читайте в статье

Споттер – что это такое, и можно ли сделать своими руками

Споттер своими руками из рихтовки

Составляющие споттера: корпус (1), стаддер (2), кабель (3), и электрод (4)

~~споттер~~

Принципиальная схема работы споттера

Схема блока питания споттера

Схема тиристора с автостартом для споттера своими руками

Как сделать споттер для кузовного ремонта

Какие нужны комплектующие элементы

Схема устройства споттера для кузовного ремонта своими руками

Выбор параметров и переделка трансформатора для споттера своими руками

Обмотка трансформатора для споттера медным проводом

К сведению! Идеальным считается показатель сечения не менее 160 мм², при этом напряжение в шине должно равняться 6 В.

Комментарий

Андрей Винокуров

Электромонтер 5 разряда ООО «Петроком»

Задать вопрос

Виды конструкции магнитопроводов трансформаторов и их размеры для расчёта площади сечения

Изготовление блока управления

Крепление перемычек на автомате на 12 Ампер

Выбор корпуса споттера и параметров силового провода

Варианты самодельных корпусов для споттеров:

Как сделать электрод

Изготовление рабочего сварочного пистолета

Изготовление обратного молотка для споттера своими руками

Иллюстрация	Описание действия
	Берём два прута: 16 и 12 мм в диаметре. Для работы нам потребуются гайки с 12 резьбой. А также несколько крупных шайб.
	Свариваем металлические прутья между собой так, чтобы получился цилиндр, свободно ходящий по основанию. С нижней стороны приваривается ограничитель.
	Насадки можно менять с помощью вкручивающихся болтов. Для кузовных работ используются стреловидные наконечники с острым концом.

~~споттер~~

Из чего можно сделать споттеры

Споттер своими руками из инверторного сварочного аппарата

Изготовление из микроволновки – нюансы

Вот так на этом этапе выглядит ваш трансформатор

Далее толстым медным кабелем в два витка наматываем вторичную обмотку.

Выглядит это достаточно неэстетично, но эту процедуру необходимо провести

Основание выбираем деревянное. Его необходимо пропитать специальным составом

После этого все элементы можно укладывать в корпус

Споттер своими руками из аккумулятора – нюансы

стандартный аккумулятор на 12 В;
втягивающее реле, можно от стартера машины;
кнопка включения/отключения;
провода с клеммами,
держатель электрода.

Схема устройства споттера из аккумулятора довольна проста.

Чтобы собрать споттер своими руками из аккумулятора, подойдёт любое втягивающее реле

Как правильно работать самодельным аппаратом

Технология работы споттером достаточно проста. И состоит она всего из нескольких этапов.

Техника безопасности работы с самодельным споттером:

Профилактический осмотр и очистка всех деталей.
Правильная изоляция проводов массы. Их длина не должна превышать 2,5 м.
Важно зачистить деформированную поверхность перед началом работ.
Обязательно заземлить устройство.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Какой у вас тип автомобильного аккумулятора? Руководство по поиску аккумуляторов

Хотите знать, какой тип автомобильного аккумулятора у вас в машине? Если пришло время заменить аккумулятор или вы подумываете о замене аккумулятора на другой, убедитесь, что вы выбрали правильную модель для своего автомобиля. Может быть, вам нужно купить зарядное устройство для уже имеющегося у вас аккумулятора. В любом случае, ознакомьтесь с этим руководством по автомобильному аккумулятору, которое поможет вам разобраться, что у вас под капотом.

Свинцово-кислотные влажные элементы

Свинцово-кислотные аккумуляторы являются самым старым типом автомобильных аккумуляторов и, как следствие, наиболее распространенными.Большинство этих батарей классифицируются как батареи с мокрыми элементами, и большинство из них легко идентифицируются по крышкам наверху. Эти колпачки позволяют открывать их и время от времени доливать дистиллированную воду в течение их жизненного цикла. В некоторых случаях можно снять всю верхнюю часть аккумулятора. Эти типы батарей также почти всегда помечены как таковые (или как блоки с мокрыми элементами), что упрощает их обнаружение, но даже герметичные, необслуживаемые батареи будут немного разбрызгиваться при встряхивании, если вы не можете найти этикетка.

Свинцово-кислотный гелевый элемент (или сухой элемент)

Современные свинцово-кислотные батареи все чаще не требуют обслуживания, а некоторые больше не используют затопленную установку для выработки электроэнергии. Известные как батареи с сухими элементами, они содержат электролит в гелевой форме и полностью герметичны, поэтому нет необходимости отводить газы, как батареи с мокрыми элементами. Они могут быть похожи на блоки с мокрыми ячейками, но примечательны своей плоской вершиной и полным отсутствием заливных отверстий или крышек.Помимо маркировки, простой способ отличить эти два типа свинцово-кислотных аккумуляторов — встряхнуть их. Влажный элемент будет продолжать движение внутри в течение короткого времени после того, как вы перестанете дрожать, а гелевый аккумулятор — нет.

Абсорбированный стеклянный мат (AGM)

Как и гелевый элемент, абсорбирующий стеклянный мат или аккумуляторы AGM представляют собой свинцово-кислотные автомобильные аккумуляторные батареи сухого типа, которые полностью герметичны и не требуют доливки или какого-либо другого обслуживания .Вместо воды или геля в батареях AGM используется тонкая сеть из стекловолокон, образующих сетку внутри батареи. Как и в случае с гелевой ячейкой, встряхивание батареи не приведет к дополнительному движению после остановки, но кроме маркировки трудно отличить AGM от гелевой ячейки. В случае сомнений поищите сведения о батарее в Интернете по номеру модели.

Проверьте все аккумуляторные батареи, доступные на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта.Для получения дополнительной информации о типе автомобильного аккумулятора поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Фото любезно предоставлено Wikimedia Commons.

Ce Iso Approved Resistance Automatic Auto Body Aluminium Welder Spotter

9000.прочность электродов N

Максимальный ток короткого замыкания KA

Напряжение вторичной разгрузки В

Расстояние между рычагами, мм

Максимальная толщина листа из мягкой стали при мин. длина s рычаг мм

Макс.толщина сварного шва С рычагами 500 мм

С максимальной длиной рычага мм

Падение давления охлаждающей воды МПа

BattGO® — аккумулятор становится умнее

Производитель аккумуляторов

● Наиболее оптимизированная технология обработки и производственный процесс, чрезвычайно низкая стоимость.
● Сверхкомпактный размер PCBA, нет необходимости изменять размер и внешний вид имеющейся батареи.
● Все рабочие параметры аккумулятора могут быть настроены в соответствии с вашими потребностями, одно решение для всех.
● Союз сертификации Battgo, безопасная технология зашифрованной информации, избегайте поддельных и мошеннических продуктов.
● Функция записи подробных данных обеспечивает гарантийное обслуживание.
● Несколько настраиваемых расширенных функций с полной совместимостью с системой.

Battery Eater (инструмент для тестирования ноутбуков)

02.06.2010 — Некоторые обновления на сайте

Были сделаны некоторые обновления на сайте. Новые страницы в пути. Следите за обновлениями.

28.05.2010 — Новая 3D Англия

Battery Eater теперь использует новый четырехъядерный ДВИГАТЕЛЬ для рендеринга. Смотрите больше в блоге. Грядут другие изменения.

09.11.2009 — beTube

Программное обеспечение beTube обновлено. Новая версия 0.5 доступна для скачивания. Исправлена ошибка загрузки youtube, добавлено 3gp для youtube.

11.04.2009 — beTube

Программное обеспечение beTube доступно для загрузки из раздела ДОБАВЛЕНИЯ. Это позволяет загружать видео с YouTube. Без рекламы, бесплатно, быстро и компактно. Наслаждайтесь!

31.07.2007 — Блокноты

У тебя есть записная книжка? Присоединяйтесь к Betatest нашей версии 3 программного обеспечения. Помогите сделать лучше, быстрее! Единственное, что вам нужно, это загрузить beUpdated3 и загрузить последние файлы тестов. Все идеи и ошибки вы можете размещать на форуме или в разделе разработки нашего сайта.

Другие новости

1s мини точечная сварка сварочный аппарат diy 18650 литиевая батарея никелевая лента точечная сварка портативный бытовой волоконный сварочный аппарат продажа

Способы доставки

Общее приблизительное время, необходимое для получения вашего заказа, показано ниже:

Вы размещаете заказ
(Время обработки)
Отправляем Ваш заказ
(время доставки)
Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего товара (ов) к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваш товар (-ы) дойдет с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки	Время доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Как сделать дома точечный сварочный аппарат с использованием высоковольтного конденсатора

Что такое точечный сварщик?

Аппараты для точечной сварки

— это электрический инструмент, который используется для сварки двух металлических пластин вместе путем приложения давления и электрического тока. Точечная сварка используется в широком спектре отраслей, включая, помимо прочего, производство листового металла и автомобилестроение; особенно для сборки автомобильных кузовов из листовой стали. Они обеспечивают прочный сварной шов и просты в сборке из небольшого количества компонентов.Итак, в этой статье мы рассмотрим пошаговый процесс создания точечного сварочного аппарата с использованием высоковольтного конденсатора.

Точечная сварка использует явление Контактной сварки ; Сварка сопротивлением — это соединение металлов путем приложения давления и пропускания электрического тока в течение длительного времени через металлическую область, которая должна быть соединена, создавая прочный и сфокусированный сварной шов.

Компоненты оборудования для точечной сварки

Для сборки этого проекта вам потребуются следующие детали.

[inaritcle_1]

Полезные шаги

Ниже приведены инструкции по изготовлению аппарата для точечной сварки. БУДЬТЕ ОСТОРОЖНЫ при работе с источниками переменного тока 220 В и высоковольтными конденсаторами.

1) Снимите выводы двух электрических щупов и припаяйте их на концах 1,5-миллиметрового изолированного медного провода.

2) Сделайте отверстие в крышке пустой пластиковой бутылки и подсоедините концы проводов к двухконтактному разъему через крышку бутылки.

3) Подключите клеммы + ve и -ve конденсатора к зондам + ve и -ve соответственно, затем поместите конденсатор и питание в пластиковую бутылку и плотно закройте крышку.

4) Поместите металлическую поверхность, которую нужно приварить, к другой поверхности (здесь мы используем металлический вывод батареи постоянного тока) на изолирующую поверхность (предпочтительно пластиковую / деревянную подставку)

4) Сварка: Наденьте перчатки и защитные очки, поместите два щупа в токоведущую и нейтральную клеммы сети 220 В переменного тока на несколько секунд, чтобы зарядить конденсатор.( НИКОГДА НЕ ПРИКАСАЙТЕСЬ К МЕТАЛЛИЧЕСКОЙ ЧАСТИ ДАТЧИКОВ ПОСЛЕ ЗАРЯДКИ КОНДЕНСАТОРА, ЭТО МОЖЕТЕ ПОЛУЧИТЬ СМЕРТЕЛЬНЫЙ ПОРАЖЕНИЕ! ).

5) Закрепите свариваемую металлическую деталь с помощью сварочного стенда с зажимами из крокодиловой кожи и поместите их друг на друга так, чтобы они соприкасались друг с другом. Поместите один из щупов на нижнюю металлическую деталь, а другой щуп прижмите к верхнему металлическому листу. Разлетятся искры, после чего вы должны увидеть надежный сварной самородок. Полностью разряжайте конденсатор после каждой сварки.

[inaritcle_1]

Рабочее объяснение

При точечной сварке

используется геометрия сварочных электродов для направления сварочного тока в требуемом месте сварного шва, а также давление для сварки деталей. После создания достаточного сопротивления материалы складываются и соединяются, образуя надежный сварной шов.

Меры предосторожности

ЗАПРЕЩАЕТСЯ прикасаться к металлической части зонда после зарядки, так как это может вызвать смертельный удар.
ЗАПРЕЩАЕТСЯ прикасаться к поверхности двух металлических корпусов во время сварки, так как это может привести к сильному удару.
ВСЕГДА Полностью разряжайте конденсаторы после каждой точечной сварки.
ВСЕГДА надевайте перчатки и защитные очки во время точечной сварки.

Применение аппарата для точечной сварки

Аппараты для точечной сварки обычно используются в таких местах, как производство автомобилей и заводы по производству листового металла.

См. Также: DIY 12V Зарядное устройство для свинцово-кислотных аккумуляторов | Бестрансформаторный источник питания | Схема FM-передатчика

GitHub — KaeptnBalu / Arduino_Spot_Welder_V3

Файлы

Постоянная ссылка Не удалось загрузить последнюю информацию о фиксации.

Тип

Имя

Последнее сообщение фиксации

Время фиксации

Это последняя версия V3 модуля точечной сварки Arduino. Предыдущую версию 2 можно найти здесь https://github.com/KaeptnBalu/Arduino_Spot_Welder_V2

Аппарат для точечной сварки на базе Arduino для аккумуляторной сварки

Улучшения в V3:

Печатная плата Mosfet теперь с медным слоем 2 унции и более широкими дорожками, которые соединяют сильноточные ножки mosfet с U-образной алюминиевой частью
Функция «AutoPulse», которая автоматически активирует импульс через определенное время задержки, когда оба сварочных наконечника касаются никелевой полосы (спасибо Петру Звериной за идею)
7-сегментный дисплей заменен на OLED-дисплей
заменен на датчик угла поворота
Система меню для простой настройки сигнала низкого заряда батареи, задержки AutoPulse и короткого времени импульса
работает от автомобильного аккумулятора, больше нет необходимости в дополнительном источнике питания
TVS-диод, встроенный в плату mosfet, внешние диоды не требуются
модернизированные Mosfet до IRFB7430 (они могут без проблем выдерживать сварочный ток до 1000 А)
Функция ожидания: после 5 минут бездействия аппарат точечной сварки переходит в режим ожидания, а педальный переключатель и AutoPulse отключаются в режиме ожидания.
П-образных алюминиевых деталей теперь приклепаны к печатной плате

Этот аппарат для точечной сварки можно использовать для сварки аккумуляторов 18650. В качестве источника сварочного тока используется автомобильный аккумулятор 12 В. Обычно одна батарея 40Ah 440A обеспечивает достаточный ток для получения хороших сварных швов с никелевыми полосами толщиной 0,15 мм и даже полосами из никеля 0,25 мм. Для более толстых никелевых полос, возможно, вам понадобится батарея побольше или две параллельно.

Сварщик генерирует двойной импульс, первый из которых по умолчанию составляет 12% от времени второго.Длительность основного импульса регулируется поворотным энкодером и отображается на экране в мс, так что вы можете точно настроить время. По умолчанию регулируется от 1 до 100 мс. (настраивается до 500 мс в системном меню)

Если вы хотите скачать проект, нажмите на этой странице «клонировать или скачать». Иногда кажется, что загрузка отдельных файлов приводит к повреждению некоторых файлов во время загрузки.

Вы можете получить детали для сборки собственного сварочного аппарата или готовые комплекты на https: // malectrics.eu /

Около

Нет описания, веб-сайта или тем.

Ресурсы

Лицензия

Вы не можете выполнить это действие в настоящее время. Вы вошли в систему с другой вкладкой или окном. Перезагрузите, чтобы обновить сеанс. Вы вышли из системы на другой вкладке или в другом окне.Перезагрузите, чтобы обновить сеанс.

лучших сварщиков точечной сварки | Аккумуляторы и портативные портативные устройства

Точечная сварка или контактная точечная сварка — это процесс сварки, используемый для сварки листового металла путем приложения тепла и давления с помощью электрического тока через электрод из медного сплава.

Существуют разные типы аппаратов для точечной сварки, аппараты для точечной сварки аккумуляторов 18650 отличаются от ручных аппаратов для точечной сварки. Сварочные аппараты для точечной сварки обжимного типа имеют большие металлические электродные губки, которые проходят по обе стороны от металлических листов, создавая тепло и давление в небольшом месте, чтобы сварить их вместе. В аппаратах для точечной сварки батарей электроды расположены на одной стороне и обычно используются для подключения аккумуляторов 18650.

Лучшие ручные точечные сварочные аппараты

1. Портативный аппарат для точечной сварки Stark Professional

Лучший портативный ручной точечный сварочный аппарат

Доступны в 120 и 240 В
Портативные и переносные
240 В сварные швы до 3/16 ″ комбинированные
120 В сварка до 1/8 ″ комбинированная
Запасные насадки включены
Простая в использовании функция уровня
Глубина горловины 6 дюймов

Узнать последнюю цену

Наш лучший выбор — ручной точечный сварочный аппарат Stark.Этот сварочный аппарат сконструирован так, чтобы быть портативным и быстро создавать прочные точечные швы. Ручка наверху позволяет легко переносить его, а однофазная конструкция позволяет добавить листовой металл и просто нажать на рычаг, и сварка будет выполнена за секунды. Он доступен как на 120 В, так и на 220 В. Чтобы использовать 220 В, вам понадобится розетка на 220 В. Если у вас есть только стандартный домашний блок питания, вам понадобится 120 В. Цена очень похожа, поэтому мы предпочитаем модель 220 В, если у вас есть возможность, потому что она имеет немного дополнительной мощности.

Устройство на 120 В имеет электрический ток 13,5 А, весит 27 фунтов и может сваривать комбинированный лист толщиной до 1/8 дюйма (1,5 мм + 1,5 мм). Это идеальный вариант для домашних сварщиков-любителей, выполняющих легкие работы. Рабочий цикл составляет 50% при 1,5 кВА, что нормально.

Устройство на 240 В имеет электрический ток 16 А, весит 27,5 фунтов и может сваривать до 3/16 дюйма общей толщины. Это идеально, если вам нужно немного больше энергии и иметь приличную мастерскую с напряжением 220 В. Рабочий цикл составляет 50% при 2,5 кВА.

2.Tooluxe RIDGE10915L 115V Аппарат для точечной сварки

Компактная конструкция с ручкой
120 В, сварка до 12 г, комбинированная
Глубина горла 7 ″
Простой в использовании рычаг
Запасные насадки включены

Узнать последнюю цену

RIDE10915L — еще один компактный ручной точечный сварочный аппарат. У него есть ручка сверху, которая помогает переносить его, однако при весе 34 фунта его может быть довольно сложно носить с собой.Его очень просто использовать, все, что вам нужно сделать, это надавить на листовой металл и нажать на рычаг, и вы можете мгновенно выполнить точечную сварку. Он работает от питания 115 В и имеет входную мощность 6,6 кВт с рабочим циклом 30% при 6,6 кВт. Он сваривает до толщины в 12 г в сочетании (1,0 мм + 1,0 мм) и имеет глубину горловины 7 дюймов. Он также поставляется с запасной парой сварочных наконечников на тот случай, когда вам понадобится их заменить. Он тяжелее и менее мощный, чем 120-вольтовый блок Stark, но при этом обеспечивает хорошие сварочные швы, поэтому его стоит учитывать в зависимости от цены.

Лучший аппарат для точечной сварки батарей

1. SUNKKO 709A Аккумуляторный аппарат для точечной сварки

Лучший аккумулятор для точечной сварки 18650

0,2 мм для чистого никеля
0,35 мм для стали с никелевым покрытием
В комплекте стальная полоса, никелированная
Отличная цена
Ножная педаль

Узнать последнюю цену

709A — это аппарат для точечной сварки, предназначенный для сварки аккумуляторов 18650, 14500 и других литиевых аккумуляторов.Он может сваривать чистый никель максимальной толщиной 0,2 мм и максимальной толщиной 0,35 мм для стали с никелевым покрытием. Эта модель доступна по разумной цене, потому что это базовый блок, но он выполняет свою работу. Он включает в себя ножную педаль, которая помогает улучшить вашу точность и характеристики. Он также имеет выбор от 2 до 18 сварочных импульсов и регулировку сварочного тока от 1 до 8, чтобы вы могли адаптировать свои характеристики при сварке толстых никелевых полос. В целом это доступный и простой аппарат для точечной сварки, который без проблем сваривает ваши батареи.

Как работает аппарат для точечной сварки обжимного типа

Ручной точечный сварочный аппарат обжимного типа прост в использовании, вам нужно будет выполнить всего несколько основных шагов.

Начните с выравнивания кусков листового металла в том положении, в котором вы хотите, чтобы они были сварены вместе. Лучше всего зажать металл на месте, чтобы он не менял своего положения. Убедитесь, что металл чистый, на поверхности нет жира, краски или оксидов.
Затем вы должны убедиться, что электроды находятся прямо на одной линии, когда они прижаты друг к другу.
Установив электроды и закрепив листовой металл, воспользуйтесь кнопкой или педалью для генерации тока через электроды из медного сплава и приложите давление к области сварного шва, сжав электроды вместе. При этом выделяется тепло, которое плавит металл и сплавляет его, образуя сварное соединение.
Когда металлические листы будут точно соединены вместе, отпустите электроды и переместите их в следующую точку, которую вы хотите сваривать, и повторяйте предыдущие шаги, пока не завершите все точечные сварные швы.

Как работает аккумуляторная точечная сварка

Если вы хотите сварить вместе много литий-ионных аккумуляторов 18650 для проекта, над которым вы работаете, вам лучше всего использовать точечный сварочный аппарат. Если вы спаяете ячейки, вы легко можете их испортить. Основное отличие аккумуляторного точечного сварочного аппарата от сварочного аппарата прессового типа заключается в том, что оба электрода касаются одной и той же стороны металлического листа, и он обычно сваривает гораздо более тонкий металл.

Преимущества точечной сварки

Повышенная производительность

Если вы много работаете с листовым металлом в своей мастерской, вы, вероятно, немного устанете делать электрозаклепки.Вы будете просверливать отверстия, выравнивать детали, сваривать, а затем завершать сварку. В какой-то момент вы начнете задумываться, стоит ли покупать точечную сварку.

Аппараты для точечной сварки

— действительно отличный инструмент, если вы хотите быстро сварить листовой металл, вы можете выполнить сварку буквально за секунды. Все, что вам нужно, это плоские, тонкие и чистые металлические листы, точечный сварочный аппарат и электричество, и вы можете летать, выполняя сварные швы.

Малая зона термического влияния

Одним из преимуществ точечной сварки является то, что площадь термического влияния остается очень маленькой, поскольку энергия может быть доставлена в точку менее чем за 1 секунду.Если вы свариваете автомобильные кузова, вам нужно, чтобы зона термического влияния была как можно меньше, чтобы не нарушить структурную целостность стали. Сварочные аппараты для точечной сварки очень эффективно вырабатывают тепло, поэтому время сварки и зона термического влияния значительно сокращаются по сравнению со сваркой MIG или TIG. Вот почему точечная сварка широко применяется в автомобилестроении и кузовном ремонте.

Без расходных материалов

Точечная сварка — это удобно и недорого, поскольку не используются расходные материалы, такие как присадочный металл или сварочный газ.Для точечной сварки требуется только тепло, выделяемое электрическим током и давлением, так что пока у вас есть источник питания, все в порядке.

Как предотвратить разбрызгивание и прилипание электрода

Если ваш электрод прилипает или на вас появляются брызги, существует ряд возможных причин.

Несоосность электродов: убедитесь, что концы электродов идеально выровнены, когда вы их сжимаете. Наконечники должны быть перпендикулярны металлическому листу, когда они касаются его.
Загрязненная рабочая поверхность: Прилипание электрода может произойти, если поверхность металла содержит оксиды, жир, краску или грязь.Убедитесь, что металл чистый.
Загрязнение наконечника электрода: Электроды могут загрязняться при сварке оцинкованной стали. Перед точечной сваркой очистите наконечник электрода, чтобы предотвратить прилипание электрода.
Плохие условия: если сварочный ток слишком велик или вы держите сварной шов дольше, чем рекомендуется, это может вызвать брызги сварного шва. Всегда соблюдайте правильные параметры.

Какие металлы можно сваривать точечной сваркой

Сталь

— лучший металл для точечной сварки, поскольку она имеет низкую теплопроводность и высокое электрическое сопротивление, в том числе нержавеющую, низкоуглеродистую и оцинкованную.Для оцинкованной стали требуется более высокий ток, и наконечник электрода необходимо будет заменить или зачистить, поскольку он может загрязняться. Никелевые сплавы и титан также можно сваривать точечной сваркой. Точечная сварка не подходит для алюминия или медных сплавов, таких как бронза.

Безопасность для точечной сварки

Точечная сварка более безопасна, чем другие типы сварки, в которых используется дуга и выделяется больше тепла, например, сварка MIG, TIG и Stick, поскольку отсутствуют ультрафиолетовые лучи, которые могут повредить кожу и глаза, если их не накрыть.Однако точечная сварка может вызвать искры, поэтому вы должны соблюдать все инструкции в руководстве и проявлять осторожность. Как правило, вы должны носить защитные очки, кожаный фартук, сварочные перчатки, защитную маску и сварочные рукава. Ручные точечные сварочные аппараты также могут быть довольно тяжелыми, поэтому будьте осторожны, чтобы не уронить их на ногу.

На что обращать внимание при установке точечной сварки

Толщина металла

Ключевым моментом при покупке аппарата для точечной сварки является понимание толщины свариваемого листового металла.Аппараты для точечной сварки лучше всего подходят для тонкого листового металла. Точечная сварка сжатием обычно позволяет сваривать листы толщиной от 0,5 до 3 мм (от 0,020 до 0,118 дюйма). С ручными моделями, обрабатывающими до 2 листов плотностью 16 га. Аппараты для точечной сварки аккумуляторных батарей обычно сваривают от 0,03 до 0,2 мм.

Цена

Аппараты

для точечной сварки — очень экономичный инструмент при частом использовании, вам не нужны расходные материалы и вы можете сэкономить много времени на сварку. Для аппаратов точечной сварки батарей цена может быть невысокой, если вы хотите сварить только один комплект 18650, потому что цена не сильно отличается от покупки новой батареи.Однако, если вы думаете, что сможете собрать больше батарей, то это того стоит.

Напряжение

Аппараты для точечной сварки могут быть 220В или 110В. Блоки на 220В более мощные, но в мастерской нужна розетка на 220В. Если у вас есть только стандартные бытовые блоки питания на 110 В, вам понадобится модель на 110 В.

Альтернативный аккумулятор? | Владельцы АТН

	Сообщение stephie от
	bunnyblaster Эксперт-участник Соревновательная стрельба по мишеням и охота около 25 лет, в основном охота на паразитов. Сообщений: 585	Сообщение bunnyblaster от
		Сообщение waltlongmire от
	bunnyblaster Эксперт-участник Соревновательная стрельба по мишеням и охота около 25 лет, в основном охота на паразитов. Сообщений: 585	Сообщение bunnyblaster от
завещание Постоянный участник Сообщений: 54 Принадлежащие ATN продукты: Smart HD Optics		Сообщение завещанием от 28 марта, 2017 15:49:05 GMT -8 так как я могу видеть более 900-1500 ярдов, я просто оставляю его выключенным после начальной настройки, но в начале, когда я тестировал его, он был включен, но не имел Wi-Fi gps и всего этого джаза только на SSS, и я бы обновлял условия на протяжении всей охоты, но я сказал, что первые 6 охотов он работал по 2-3 часа в сутки, и я никогда не менял его местами и не заряжал. Никогда не имел каких-либо ошибок в работе или проблем с ним, и с тех пор, как я купил еще 2 полных сетапа для моих сетапов 5×20 и 3×14, они все еще были сильными и крутыми. да, я купил блок atn pwr, а затем купил еще 2 батареи 260000mha на начальном этапе xsights после того, как перетащил все оборудование, мне пришлось сильно срезать вес, потому что некоторые из моих пятен yote находятся на пару миль назад, нужно подумать компактный, маленький и легкий, тем более что у нас много кугуаров и медведей круглый год, чтобы их можно было поймать, не имея возможности поднять винтовку и 30-зарядную обойму в темноте для защиты.к счастью, у меня была только одна встреча посреди ночи с пумой, и все прошло хорошо, он пошел своей дорогой, а я пошел своей после того, как он решил, что я не та еда, которую он ожидал съесть после того, как я ослепил его своим прожектором хе-хе. Я тестировал его на нескольких из наших 4-5-часовых ночных поисков, и батарея всегда возвращается только с одним светодиодом, когда он полностью заряжен, когда оставил прицел на все время и использовал его также для сканера.

bunnyblaster
Эксперт-участник

Соревновательная стрельба по мишеням и охота около 25 лет, в основном охота на паразитов.
Сообщений: 585

Сообщение bunnyblaster от

28 марта, 2017 22:57:32 GMT -8

Hi Testament,
Я определенно понимаю, зачем вам нужен готовый стрелять. У нас здесь нет ничего подобного, как я шутил до того, как мои предки убивали все опасное в моей стране камнями и острыми палками, это было так давно!
У меня нет перерыва в работе со зрением, поэтому слух, как другие люди смотрят на обтекатель, не дает мне переборщить с тем, что я ношу.
Ура,
BunnyBlaster

Страница не найдена — TICO

TICO представляет пилотный трактор, работающий на сжатом природном газе, с 8,8-литровым двигателем PSI на выставке TMC Expo

Партнерство по созданию прототипа расширяет портфель тягачей для терминалов альтернативного топлива

ВУД ДЕЙЛ, Иллинойс, 24 февраля 2017 г. (GLOBE NEWSWIRE) — Компания TICO Manufacturing and Power Solutions International, Inc. (PSI) сегодня объявила, что ее 8,8-литровый двигатель, работающий на сжатом природном газе, будет приводить в действие новый прототип терминального тягача, испытываемый TICO.TICO продемонстрирует прототип КПГ, который уже находится в эксплуатации с планами дополнительных пилотных испытаний, на стенде № 3022 на Ежегодном собрании и выставке транспортных технологий TMC 2017 в Нэшвилле с 27 февраля по 2 марта.

Терминальные тягачи

TICO широко используются в распределительных центрах, железнодорожных терминалах и портах. По словам генерального директора TICO Фрэнка Табберта, новый прототип трактора, работающего на сжатом природном газе, отличается усовершенствованной конструкцией, которая повышает как стоимость, так и надежность по сравнению с обычными моделями, а также снижает выбросы для достижения экологических целей.

Прототип вписывается в более крупную программу TICO по разработке и расширению лидирующего в отрасли портфеля терминальных тягачей, работающих на альтернативном топливе. В рамках этих усилий TICO тесно сотрудничал со своим заказчиком UPS для разработки транспортных средств на альтернативном топливе по конкурентоспособным ценам, чтобы в будущем расширить возможности автопарка для достижения целей лидера по доставке грузов в области устойчивого развития. Прототип КПГ, который в настоящее время проходит пилотные испытания, является продуктом этого сотрудничества.

«Растущие затраты и сложность, связанные с сокращением выбросов дизельных двигателей, способствуют переходу на бензиновые двигатели и двигатели на альтернативном топливе», — добавил Табберт.«Это сотрудничество отражает тот сдвиг. Мы также хотели, по большей части, предложить клиентам больше возможностей выбора и сосредоточить внимание на чистом воздухе в качестве одной из основных целей политики ».

Терминальный тягач, работающий на КПГ, является последним продуктом партнерства между TICO и PSI, которое началось в 2016 году, когда две компании объединили усилия в разработке проектов по интеграции специализированных бензиновых и альтернативных двигателей в терминальные тягачи TICO Pro-Spotter. Их первой совместной работой стал новый терминальный тягач, работающий на пропане, представленный на выставке «Альтернативный чистый транспорт» («ACT») в 2016 году.

«Мы очень рады развитию наших отношений с TICO, — сказал Гэри Вайнмастер, председатель и главный исполнительный директор PSI. «Вместе мы разрабатываем семейство вариантов альтернативного топлива, которые предлагают ведущим компаниям, таким как UPS, гибкость и путь к более чистым, простым в обслуживании и менее дорогостоящим автопаркам. Этот тягач для терминала СПГ — отличное дополнение ».

TICO Manufacturing представит свои новые продукты на стендах 1130 и 3022 на Ежегодном собрании и выставке транспортных технологий TMC 2017 с 27 февраля по 2 марта в Music City Center в Нэшвилле, штат Теннесси.

О компании TICO Manufacturing
TICO (Терминальная инвестиционная корпорация) была пионером в сфере обслуживания автопарков, терминальных услуг и производства терминальных тягачей на протяжении более 46 лет.

Созданный в портах, TICO Pro-Spotter является продуктом с наиболее эффективной стратегией исследований и разработок на рынке тракторов. Благодаря этому опыту OEM-производителя, TICO смогла эксплуатировать и обслуживать парк из более чем 1400 ярд тракторов в портах по всей Северной Америке.Его терминальные тягачи Pro-Spotter для дорог и бездорожья и терминальные прицепы Pro-Shuttle также в настоящее время используются в распределительных центрах и железнодорожных терминалах по всему континенту.

TICO также производит терминальные тягачи Pro-Spotter для розничной продажи с 2008 года. Продажа, обслуживание, запчасти и аренда терминальных тракторов Pro-Spotter доступны через дилерскую сеть в Северной Америке.

TICO Manufacturing — качественный производитель терминальных тягачей TICO, которые производятся «для реального мира» в Риджеланде, Южная Каролина.Для получения дополнительной информации посетите сайт www.ticotractors.com.

О компании Power Solutions International, Inc.
Power Solutions International, Inc. (PSI или Компания) является лидером в области проектирования, разработки и производства сертифицированных по выбросам энергосистем на альтернативном топливе. PSI предоставляет комплексные решения «под ключ» ведущим мировым производителям оригинального оборудования для промышленного и дорожного рынка. Уникальные собственные возможности компании по проектированию, созданию прототипов, проектированию и тестированию позволяют PSI настраивать чистые высокопроизводительные двигатели, работающие на самых разных видах топлива, включая природный газ, пропан, биогаз, бензин и дизельное топливо.

PSI разрабатывает и поставляет комплексные промышленные энергосистемы, которые используются во всем мире в стационарных и мобильных приложениях для выработки электроэнергии, поддерживая приложения для резервной, основной и когенерационной энергии (ТЭЦ); мобильные промышленные приложения, включая вилочные погрузчики, подъемники, промышленные подметально-уборочные машины, наземные опоры самолетов, беседки, сельскохозяйственное и строительное оборудование. Кроме того, PSI разрабатывает и поставляет энергосистемы, специально созданные для грузовиков средней грузоподъемности и автобусов класса 3–7 для рынков Северной Америки и Азии.Для получения дополнительной информации о PSI посетите www.psiengines.com.

Контакт:

TICO Manufacturing
Рэнди Деннис
Директор по продажам и маркетингу
843-536-8132 офис
912-313-2634 ячейка

Power Solutions International, Inc.
Джереми Лессарис
Вице-президент по глобальному маркетингу и коммуникациям
+1 (630) 350-9400
[email protected]

Самодельный пятновыводитель (который действительно работает)

Лучший самодельный пятновыводитель

Этот самодельный пятновыводитель может удалить почти ЛЮБОЕ пятно, и я не преувеличиваю.Кроме того, его изготовление будет стоить вам копейки!

Я серьезно рад поделиться этой простой смесью для удаления пятен своими руками, она требует всего 3 обычных домашних ингредиента, и это действительно потрясающе! Этот пятновыводитель удалял даже пятна, которые я не могла удалить с помощью купленных в магазине чистящих средств и других методов.

Попробуйте это средство для удаления пятен от следов от карандашей, шоколадных пятен, желтых пятен под мышками, пятен крови, жирных пятен, пятен от фекалий, пятен от детского питания, пятен на разделочной доске и многом другом!

Ингредиенты для удаления пятен своими руками

Сделать эту смесь невероятно легко и быстро ! Просто смешайте 3 ингредиента в небольшой миске.Вместо того, чтобы делать большую порцию этого пятновыводителя, просто смешивайте каждый раз небольшое количество, потому что перекись водорода может стать менее эффективной при воздействии света.

The Test Stain

У меня есть рубашка «только для ручной стирки» (кто даже делает такие рубашки для 3-летних ?!), на которой были новые пятна от шоколадного молока и несколько старых пятен от ручки. . Я решила, что это отличная рубашка, на которой можно опробовать самодельный пятновыводитель. Это крупный план только ОДНОЙ части ее рубашки…

У нас есть место в моей прачечной, где дети складывают грязные испачканные рубашки, которые, как мы опасаемся, не выберутся живыми, просто пройдя стирку без посторонней помощи. .Затем, когда стопка станет немного большой, я наберу партию этого простого самодельного пятновыводителя и приступлю к работе!

Как пользоваться самодельным пятновыводителем

Аккуратно встряхните ткань старой зубной щеткой с самодельным пятновыводителем. Для очень стойких пятен вы можете оставить смесь на одежде примерно на час, а затем постирать как обычно. . Или обработайте эту область несколько раз перед стиркой. Это часто работает даже со старыми пятнами, которые уже застыли!

Вы можете видеть, что на всей ее рубашке МНОЖЕСТВО пятен! Ей три года … чего ты ждешь! Устранение этих пятен заняло у меня всего несколько минут. , а затем смесь застыла на рубашке всего на несколько минут, пока я работал с другой одеждой.Я даже пятновыводитель не смывала. Просто бросил в стирку!

Результат

После обычной стирки пятно полностью исчезло! Видеть, что? Следы от СТАРЫХ перьев полностью стираются! Woohoo!

Test Stain # 2 — Coconut Oil

Мне нравится способность этого самодельного пятновыводителя бороться с жиром и пятнами! У моей дочери была еще одна рубашка с кокосовым маслом .
