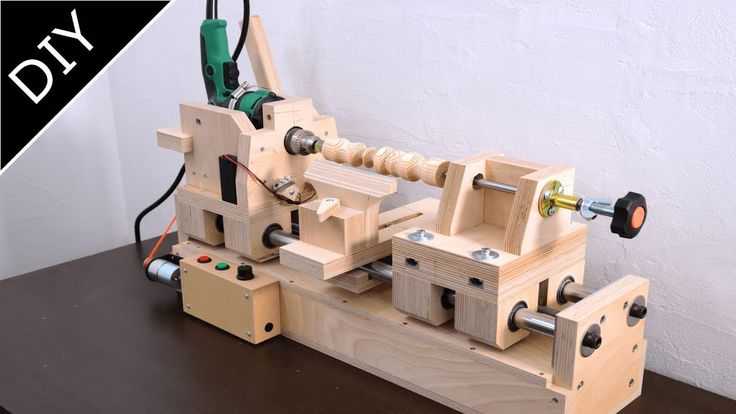

Простейший настольный токарный станок по дереву своими руками
Качественная обработка деревянных заготовок – довольно сложная работа, которая выполняется на специальном оборудовании. Но, зачастую, домашние мастера не могут позволить себе тратить много денег на дорогостоящий прибор, который нужен для разовой работы. Да и профессиональные рабочие предпочитают собрать такую машину самостоятельно.
В этой статье вы узнаете, как сделать самодельный токарный станок для обработки дерева быстро и без особых хлопот.
Собственноручно сделанное устройство не будет уступать по качеству фирменной машине для токарной обработки дерева, ведь каждую деталь можно подобрать самостоятельно. Кроме того, используя подручные материалы при изготовлении токарного станка по дереву своими руками, вы значительно сэкономите свой бюджет.
Устройство токарного станка по дереву
Чтобы определить фронт предстоящих работ, необходимо ознакомиться с устройством токарного станка по дереву.
Стандартный инструмент имеет такие составные части:
- станина;
- передняя бабка;
- задняя бабка;
- суппорт.
Основание, или станина – это опорная конструкция, которая обеспечивает устойчивое расположение всех деталей механизма. Упор для токарного станка по дереву в домашних условиях изготавливается из ровной доски или широкого швеллера.
Передняя и задняя бабки позволяют надежно закрепить обрабатываемый элемент. В отличие от передней, задняя является подвижной.
Суппорт отвечает за перемещение режущего инструмента вдоль основной оси. Если сделать суппорт для токарного станка по дереву не представляется возможным, его роль выполнит подручник.
Для того чтобы собственноручно изготовленное устройство хорошо работало, необходимо предварительно начертить план. Схема необходима для каждой детали конструкции, чтобы наглядно представить себе не только расположение частей относительно друг друга, но также исключить ошибки в проектировании составных элементов.
Возможности станка
Деревообрабатывающие машины для работы с массивом являются универсальными, так как позволяют выполнить большое количество операций. Изготовив токарный станок по дереву, вы сможете осуществить полный спектр работ по механической обработке древесины:
- сверление;
- создание пазов;
- фигурная обточка;
- обработка торцов.
Домашний мастер при грамотной сборке мини токарного устройства для работы по дереву сможет изготавливать не только функциональные предметы мебели (ножки для столов, стойки, элементы для лестничных перил), но также декоративные элементы. Даже с помощью простой машины можно сделать красивую посуду, подарочные шкатулки и детские игрушки. А сделав фрезерный станок по дереву своими руками, вы сможете изготовить и более сложные фигурные изделия из дерева.
Материал и комплектующие
Все основные рабочие части токарного механизма должны быть выполнены из надежных материалов. В качестве привода может использоваться основной вращающий элемент двигателя от стиральной машинки.
Для задней бабки необходимо найти или изготовить самостоятельно винт с возможностью его фиксации по горизонтали. Одним из элементов детали переднего фиксатора деревянной заготовки может стать вращательный патрон (голова) от старого перфоратора или дрели.
Во избежание подвижности конструкции во время работы, основание изготавливается из толстого металлического профиля.
Изготовить деревообрабатывающий токарный станок своими руками невозможно без использования инструментов. Для выполнения всех работ вам понадобятся:
- сверлильный аппарат;
- напильники и наждачная бумага;
- УШМ (болгарка) и набор дисков для резки металла;
- сварочный аппарат.
Также следует подготовить шурупы, болты и гайки для крепежа элементов.
Основание, рама и шпиндельная коробка
Перед тем, как начать изготовление токарного станка по дереву своими собственными руками, нужно определиться, какой тип оборудования необходим – переносной или стационарный. Переносной может быть использован в любом удобном месте и при необходимости транспортироваться. Стационарный токарный механизм имеет высокие ножки и может переноситься только внутри помещения.
Именно на станину будут крепиться привод, передняя и задняя бабки, а также подручник, поэтому к ее устройству следует отнестись внимательно.
Надежная станина изготавливается из швеллера длиной 125 см. В одном конце основания устанавливается двигатель. Закрепить его можно с помощью стальной пластины, приваренной к самому мотору и к швеллеру.
Если планируется сделать систему валов для равномерного распределения нагрузки на мотор, устанавливать двигатель следует перпендикулярно основанию.
Для этого потребуется приварить дополнительную площадку к основанию из куска швеллера нужной ширины.
Далее в станине делается несколько отверстий для крепления подручника и задней бабки. Рекомендуется сделать отверстия через каждые 10 см до самого конца основания – это даст возможность более точной регулировки механизма. Чтобы фиксация всех подвижных элементов токарного станка проходила быстро, в отверстиях нарезается резьба. Если в арсенале нет метчика, с обратной стороны станины привариваются подходящие по размеру гайки.
Самый простой вариант изготовления шпиндельной коробки – непосредственное закрепление шпинделя на вращающем элементе мотора. Такой вариант подойдет для обточки небольших заготовок из податливого материала. Более сложная конструкция шпинделя настольного токарного станка по дереву, изготовленного своими руками, называется передней бабкой.
Передняя и задняя бабки
Передний фиксатор заготовки является сложной составной конструкцией, которая позволяет двигателю не испытывать перегрузок при обработке дерева. Перед изготовлением этой детали рекомендуется построить чертежи вращающего механизма.

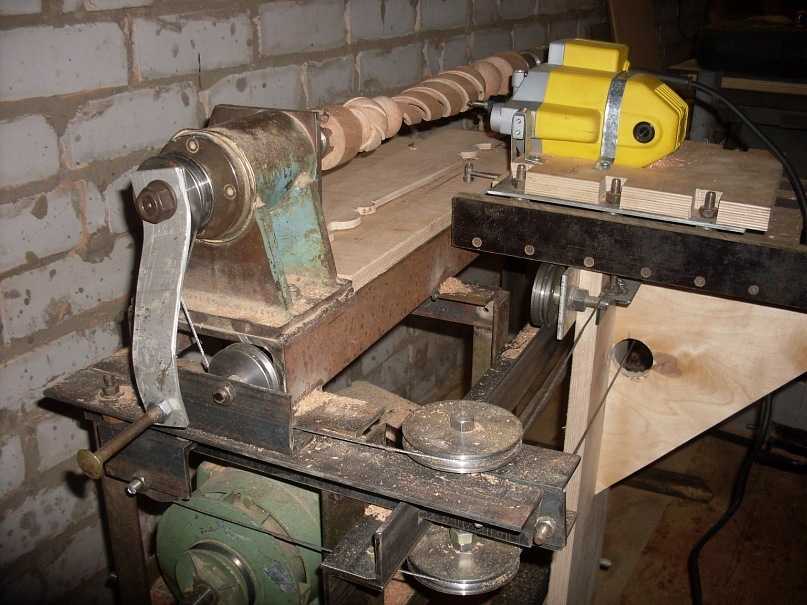

В качестве передней бабки может выступать сверлящая часть старой ненужной дрели. Ее основание (штырь) закрепляется с помощью сварки в центре вращающегося вала. От мотора к валу прокладывается приводной ремень. Из листа металла шириной 15-20 см изготавливается кожух, который защитит от случайного соскакивания ремня.
Основная сложность – точно рассчитать центр крутящегося вала. Самый простой способ – перенести заготовку на клетчатый лист бумаги, обвести, а затем найти точку пересечения диаметров круга.
Более простое устройство передней бабки – изготовление планшайбы, которая будет одеваться непосредственно на винт мотора и фиксировать. Для этого необходимо выпилить из плотного материала (древесины, фанеры или железного листа) круг, диаметром 15-20 см, и просверлить в нем 5 отверстий – центральное и 4 на пересечении двух диагоналей.
К четырем отверстиям крепятся уголки, на противоположной стороне которых закрепляются удерживающие винты. Регулируя винты можно зажать заготовку любого диаметра.
Изготовить заднюю бабку токарного механизма для обработки дерева гораздо проще. Для этого потребуется широкий винт с конусообразным окончанием. Такой элемент можно сделать самостоятельно, заточив обычный широкий винт с одного конца с помощью шлифовальной машины. Шип крепится на стойку с помощью стопорных гаек – с передней и задней части опоры.
Более надежной конструкцией станет сваренная из двух пластин и трубы опора под винт. С двух сторон в трубу привариваются гайки, подходящие под размер шипа. Для быстрой фиксации на противоположный конец винта приваривается небольшая ручка.
Если передняя бабка – это неподвижный элемент конструкции, то задний фиксатор должен иметь возможность двигаться вдоль основания, подстраиваясь под размер деревянной заготовки. Следовательно, стойка задней бабки должна иметь отверстие под фиксирующий винт.
Подручник
Данный элемент конструкции необходим для фиксации резцов по дереву. Так как подручник имеет непосредственный контакт с руками рабочего, огрехи в его изготовлении могут привести к серьезной травме.
Надежная самоделка изготавливается из прочного уголка шириной 5 см. Длина подручника рассчитывается по формуле 1/4 от длины основания.
Для изготовления понадобятся также 2 уголка меньшего размера, две трубки разного диаметра, небольшая стальная пластина и винт. Два уголка свариваются вместе так, чтобы посередине осталось 3-4 см расстояния. С одного края приваривается трубка большего диаметра с отверстием под прижимной винт, в которую будет вставляться подручник. На торцы уголков устанавливается пластина с отверстием под винт. Это – крепежный элемент к основанию станка.
Сам подручник (уголок) сваривается с трубой меньшего диаметра. Готовая деталь вставляется в держатель и фиксируется болтами.
Изготовить токарный станок по дереву просто – нужно лишь немного времени и терпения!
Самодельный токарный станок по дереву (27 фото изготовления)
подробные фото по изготовлению станка.
Приветствую! Чтобы вытачивать красивые рукояти на инструмент, ножки стульев, балясины для перил и прочие деревянные изделия, достаточно самодельного токарного станка. Себестоимость его изготовления при закупке материалов в металлоприемке будет очень низкой. В качестве же привода можно использовать болгарку, которая и так имеется почти у каждого.
- Швеллер;
- редуктор от сломанной болгарки;
- болты, гайки М14;
- уголки 20х20 мм, 50х50 мм;
- полоса или листовая сталь сечением от 6 мм
- болгарка.
Процесс изготовления токарного станка
Станина станка изготавливается из швеллера. Он отрезается такой длины, чтобы иметь возможность обрабатывать интересующие вас заготовки.
В швеллере вырезается продольный паз для скольжения болтов М14. Он должен получиться ровным, так что его не помешает обработать напильником.
Из такого же швеллера подготавливается отрезок длиной 20-25 см.
В нем нужно просверлить отверстия, чтобы прикрутить редуктор от сломанной болгарки.
В центре этой заготовки со смещением под один край нужно будет также сделать отверстие 14 мм. Это будет задняя бабка станка.
К каретке с редуктором привариваются уголки, чтобы она могла скользить по станине. Затем ее нужно закрепить к последней болтом М14.
Теперь нужно сделать прижим, который в дальнейшем позволит фиксировать заготовки. Для этого из толстой полосы сваривается уголок. На одной его стороне нарезается резьба под болт М14, у второй делается просто отверстие, чтобы прикрутить ее к станине станка через паз.
К торцу станины приваривается отрезок швеллера. Сверху его нужно заглушить, приварив полосу, в которой делается отверстие для крепления болгарки.
Теперь используя удлиненную гайку М14, необходимо соединить шпиндель редуктора на станке с болгаркой. Это позволит ее правильно выставить, и сварить крепление из двух пластин. В итоге болгарка прикручивается с помощью штатных отверстий для съемной ручки.
Снизу она будет держаться болтом вкрученным через заглушку в швеллере, а сверху болтом завернутым через скобу из полосы.
Далее предстоит сделать подручник. Для этого берется отрезок полосы, в котором прорезается продольный сквозной паз. К нему приваривается под прямым углом короткий отрезок полосы. И уже на последний вваривается упор из уголка. Полученная деталь прикручивается к станине.
Чтобы крепить станину к рабочему столу, нужны ножки. Для этого от уголка 50х50 мм необходимо отрезать 2 заготовки превосходящие длиною на 10 см ширину швеллера. Их уголки с одной стороны срезаются. Края второй стороны просверливаются. Затем детали привариваются к станине.
Шпиндель редуктора от болгарки нужно заточить под конус. На самой УШМ так делать нельзя. Чтобы ее не портить, можно просто навернуть одну ее штатную шайбу на шпиндель до упора, а затем зажать вторую, предварительно вставив в нее 2 самореза.
В итоге можно упираться в заготовку с одной стороны этими шурупами, а с другой заточенным шпинделем.
Зажимается все очень просто, наворачиванием болта на сваренном угольнике, который размещается за кареткой с редуктором.
Теперь подрегулировав упор для резца, и запустив болгарку, можно очень быстро обточить заготовку. Производительность такого токарного станка очень высокая. Если же болгарка имеет регулятор оборотов, или ее через него запускать, то будет вообще отлично.
В этом видео, автор подробно показывает как изготовить станок своими руками
25 идей для токарных работ по дереву с помощью токарного станка по дереву
Будучи партнером Amazon, мы зарабатываем на соответствующих покупках. Все доходы напрямую реинвестируются в этот сайт, чтобы предоставить вам бесплатные учебные пособия и файлы проектов. Спасибо за вашу поддержку!
Независимо от того, являетесь ли вы новичком в токарной обработке дерева или просто ищете вдохновения для создания чего-то нового, эти 25 проектов токарной обработки дерева, которые можно сделать на токарном станке по дереву, обязательно дадут вам отличные идеи!
Многие из этих проектов очень удобны для начинающих и могут быть выполнены на простейшем токарном станке по дереву.
Если вы ищете какие-то творческие вещи, которые вы можете сделать из дерева, без сомнения, вы найдете здесь что-то вдохновляющее!
1. Скалки
Скалки — полезный кухонный инструмент для раскатывания теста для пирогов, выпечки и многого другого. Чаще всего скалку изготавливают из клена, бука или вишни, но вы можете изготовить собственную скалку на токарном станке по дереву.
2. Солонки и перечницы
Создание собственных солонок и перечниц может стать увлекательным занятием на небольшом токарном станке по дереву. Вы можете сделать это очень просто или даже легко сделать мельницы для соли и перца с помощью комплектов оборудования для солонки и мельницы для перца.
3. Деревянные миски
Отличный проект для начинающих токарных станков — научиться делать деревянную миску. Миски могут быть выполнены в разных стилях и формах и из самых разных материалов, в зависимости от того, хотите ли вы, чтобы они были безопасными для пищевых продуктов или просто для украшения или хранения безделушек.
Как только вы освоите изготовление деревянных мисок, вы также сможете делать другие декоративные миски из интересных предметов, смешанных со смолой.
4. Пластины для токарного станка по дереву
Как и чаши, вы также можете относительно легко изготавливать пластины на токарном станке по дереву. Некоторым может быть даже немного легче сделать тарелки, чем миски, потому что вам не обязательно начинать с такой большой заготовки из деревянного блока.
5. Деревянный бокал для вина / кубок
Я никогда не думал о том, чтобы делать деревянные бокалы и кубки, пока мой папа не рассказал мне о деревянных бокалах, которые его друг делает на токарном станке по дереву. Винные бокалы и бокалы могут стать прекрасным подарком или даже предметом продажи!
6. Кухонная утварь и ручки для гаджетов
Винтажная кухонная утварь и гаджеты пользуются большим спросом не случайно: деревянные ручки делают их довольно прочными, не говоря уже о красивой отделке кухни по сравнению с пластиком.
Вы можете делать штопоры, ложки для мороженого, ручки для ложек и ножей, открывалки для бутылок и консервов и многое другое!
7. Деревянные ложки и шпатели
Еще одна отличная идея для изготовления изделий на токарном станке по дереву — деревянные ложки и шпатели. Я видел несколько различных способов изготовления деревянных ложек, начиная с большого куска дерева и заканчивая использованием куска дерева, имеющего форму лопаточки.
Вы также можете изготовить ложки всевозможных форм и размеров – например, кофейные, чайные, столовые и многое другое!
8. Ковш для меда
Если вы никогда раньше не пользовались ковшом для меда, вы многое упускаете! Ковш для мёда позволяет легко сбрызгивать и добавлять мёд во что угодно без такого же беспорядка, как с обычной ложкой.
Их легко сделать: возьмите деревянную заготовку, просто вырежьте пазы и поверните основание ручки, придав ей желаемый вид. Вы также можете сделать их в различных размерах.
9. Палочки для еды
Палочки для еды — отличный вариант для новичков, поскольку они имеют очень простую форму. Конечно, по мере знакомства со своим токарным станком вы всегда можете добавить больше декоративных штрихов, таких как рифленые края.
10. Пробка для бутылок
Пробки для бутылок имеют множество применений, будь то бутылка вина или даже бутылка домашней заправки для салата или винегрета.
Изготовление пробки для бутылок на токарном станке может быть любого дизайна и формы на ваше усмотрение. С помощью наборов для выворачивания пробок для бутылок вы сможете сделать их быстро и в кратчайшие сроки!
11. Ступка и пестик
Те, кто выращивает собственные травы, знают цену качественной ступке и пестику! Это хорошая идея проекта по токарной обработке дерева, которая очень похожа на изготовление чаши с добавленной частью пестика, которую можно относительно легко изготовить на токарном станке.
12. Деревянная ваза
Вышеупомянутая деревянная ваза из мескитового дерева — прекрасный пример того, как деревянная ваза сама по себе может быть произведением искусства!
Многие задавались вопросом, как сделать деревянную вазу водонепроницаемой.
Хотя вы, безусловно, можете поэкспериментировать с покрытием внутренней части вазы воском или морским герметиком, один из самых простых способов — просто сделать внутреннюю часть вазы достаточно большой, чтобы в нее помещался прямой стеклянный или пластиковый вкладыш для вазы, который можно легко поднять. и на подмены воды.
13. Круглые деревянные ящики/контейнеры с крышками
Если вы любите токарные миски, тарелки и вазы, скорее всего, вам понравится делать красивые круглые деревянные ящики с крышками!
Мне трудно назвать эти ящики, так как они, конечно, не похожи на ящики, но большинство токарей по дереву называют их ящиками. Я думаю, что контейнеры имеют больше смысла.
Они изготавливаются так же, как и обычные миски, с основным отличием в том, что вам также нужно будет вырезать немного выступа либо внутри, либо снаружи, чтобы крышка подошла, в зависимости от того, помещается внутри или снаружи контейнера.
14. Деревянные ручки
Деревянные ручки — популярный подарок и отличный проект, если у вас есть небольшой токарный станок.
Если вы раньше не делали ручки, начните с набора для токарной обработки деревянных ручек, такого как этот, — это отличный способ попробовать и сделать несколько интересных проектов и подарков.
15. Деревянные ножки стула и шпиндели
Мебель из цельного дерева недешева. С помощью токарного станка вы можете легко выточить декоративные ножки стула и шпиндели для спинки стула.
Самое приятное в подобном проекте то, что вы получите МНОГО практики, изучая, как делать одинаковые предметы для своих творческих проектов!
16. Деревянные бусины
Деревянные бусины — еще одна прекрасная вещь, которую можно изготовить на токарном станке, особенно потому, что можно использовать самые разные породы дерева, даже экзотические! Вы можете использовать созданные вами бусины для создания ожерелий, украшений, украшений из бисера или даже продавать наборы самих бусин ремесленникам.
Если у вас есть небольшой магазин по дереву и вы давно хотели мини-токарный станок, деревянные бусины могут стать оправданием, которого вы так долго ждали!
17.
Деревянные катушки с нитками и бобиныДеревянные катушки удивительно дороги, и люди ЛЮБЯТ использовать их для различных поделок. Вы можете сделать маленькие катушки с деревянными нитками или даже вырезать себе нишу, сделав деревянные катушки для спиннеров.
18. Бейсбольная бита
Несмотря на то, что бейсбольная бита является относительно большим проектом {стандартная длина биты составляет 34 дюйма}, на самом деле ее довольно просто изготовить.
При изготовлении бейсбольных бит следует учитывать тип древесины, которую вы выбираете. Разные породы дерева дают разный вес, не говоря уже о том, что некоторые из них могут быть прочнее других.
19. Барабанные палочки
Если вы когда-либо встречали барабанщиков, то знаете, что они довольно часто меняют барабанные палочки, и у каждого барабанщика есть свои предпочтения в отношении того, какие барабанные палочки он предпочитает использовать.
Барабанные палочки — это относительно простой инструмент для токарной обработки дерева, который можно сделать в подарок или даже продать.
20. Лампы для токарной обработки дерева
На токарном станке по дереву можно изготовить множество различных конструкций оснований ламп, от современных и элегантных до более традиционных и даже старинных репродукций.
На торшере выше показана техника токарной обработки дерева по спирали, для освоения которой требуется некоторая практика, но она может дать ошеломляющие результаты. Настольные лампы, вероятно, проще всего изготовить из-за ограничений размеров большинства токарных станков, но, конечно, можно фрезеровать разные части торшера по отдельности, а затем собирать их вместе.
21. Подсвечники
Деревянные подсвечники могут быть красивыми и простым дополнением к декору. Есть много разных дизайнов, с которыми вы можете поэкспериментировать — просто убедитесь, что вы прикрепили готовый подсвечник к утяжеленной основе, чтобы он не мог опрокинуться.
22. Шахматные фигуры
Шахматы возвращаются благодаря сериалу Netflix Ферзевый гамбит , и, несомненно, сегодняшние шахматисты больше, чем когда-либо, ценят искусно сделанный вручную деревянный шахматный набор.
Одним из преимуществ изготовления шахматных фигур является то, что они относительно малы, поэтому для их изготовления не обязательно нужен мощный токарный станок по дереву.
23. Рождественские елки для токарных станков по дереву
Эти маленькие елочки слишком милые и могут стать отличными рождественскими украшениями! Это достаточно простой проект, чтобы сделать его могли многие новички. Вы можете сделать несколько деревьев разных размеров, чтобы создать целый набор!
24. Молоток правосудия
Хотя мы не можем придумать слишком много повседневного использования молотка правосудия {если, конечно, вы не судья!} — это довольно изящный проект по токарной обработке дерева, который вы можете сделать на своем токарном станке по дереву.
25. Песочные часы, сделанные своими руками
Песочные часы — это одна из тех вещей, которые, возможно, не имеют большого практического применения, но из них определенно можно сделать красивый акцент в декоре дома.
Вы можете сделать песочные часы, изготовив на токарном станке три шпинделя, основание и верхнюю часть. Затем возьмите пустые песочные часы, предварительно наполненные песком, и у вас будут свои собственные уникальные песочные часы. Они бывают самых разных цветов, так что вы определенно можете поиграть с разными идеями и дизайнами!
Я надеюсь, что этот список идей по токарной обработке дерева на токарном станке по дереву вдохновит вас на создание чего-то уникального в своем роде, будь то для личного использования, для подарков ручной работы или даже для продажи в рамках вашего деревообрабатывающего бизнеса. .
Какие проекты токарного станка по дереву из этого списка вы сделали? Какие из них вы больше всего хотите попробовать в следующий раз? Расскажите нам свои мысли в разделе комментариев ниже!
Самодельный токарный станок по бюджету
Инструменты и материалы
Мэтт Бергер 25 апреля 2006 г.
Когда Джордж Арчер решил модернизировать свой токарный станок Shopsmith, чтобы он мог выполнять более крупные проекты, он не просматривал каталоги инструментов.
Вместо этого он построил свой собственный.
«Он отлично работает», — сказал Арчер, инженер на пенсии из Саванны, штат Джорджия, который собрал сверхмощный токарный станок с барабаном из купленных и найденных деталей стоимостью 100 долларов. «Все идет нормально.»
Что вдохновило Арчера построить собственный токарный станок, а не купить коммерческий? «Вероятно, разница в цене в 2000 долларов», — сказал он. Другой вероятный вклад — его инженерное мастерство. Столяр-любитель провел много лет, разрабатывая детали для систем кондиционирования воздуха.
Станок из запчастей
Происхождением самодельного токарного станка Арчера была передняя бабка Delta/Rockwell, которую он купил на eBay за 40 долларов. Этот компонент является одним из наиболее важных элементов на токарном станке и отвечает за передачу мощности от двигателя к токарной заготовке через серию ремней и шкивов.
Получив переднюю бабку, Арчер построил остальную часть машины, используя стальной лом, собранный со строительной площадки.
30-дюймовый. станина состоит из двух стальных двутавровых балок. Подступенок, который поднимал переднюю бабку над станиной для увеличения диаметра поворота примерно до 24 дюймов, изготовлен из 6-дюймовой стали. трубы из конструкционной стали квадратного сечения. А основа сделана из 3-в. трубы из конструкционной стали, сваренные вместе. Подручник также изготовлен из стального лома, а алюминиевое покрытие предотвращает попадание рукавов рубашки Арчера в шкив передней бабки.
— Он достаточно тяжелый, чтобы не ходить по полу, когда я ставлю на него что-то неуравновешенное, — сказал Арчер.
Система шкивов — еще один важный компонент токарного станка. Арчер спроектировал шкивы таким образом, чтобы токарный станок мог работать на трех скоростях: примерно 300 об/мин, 600 об/мин и 800 об/мин. Хотя Арчер не так универсален, как большинство коммерческих токарных станков, трех скоростей вполне достаточно для той работы, которую он выполняет.
Маленький шкив двигателя мощностью 3/4 л.
с. вращается со скоростью около 1800 об/мин и соединен ремнем с большим шкивом, вращающимся со скоростью около 600 об/мин, расположенным под станиной на домкратном валу. Домкратный вал также имеет трехступенчатый шкив, который соединяется ремнем с трехступенчатым шкивом на передней бабке. Перемещение ремня вручную по ступенчатым шкивам изменяет скорость.
Становимся большими
«У меня много лет была мастерская, и я много на ней работал. Но у него есть ограничения», — сказал он. «Я хотел сделать более крупные и несбалансированные вещи».
После того, как несколько месяцев назад Арчер завершил работу на токарном станке, он выточил тарелку большого диаметра, а также архитектурный токарный станок, который он использует для установки латунного корабельного иллюминатора в качестве окна в своем доме.
Совет Арчера другим столярам, заинтересованным в создании токарного станка с нуля: «Токарный станок довольно прост, — сказал он. «Но это поможет, если вы умеете сваривать».
