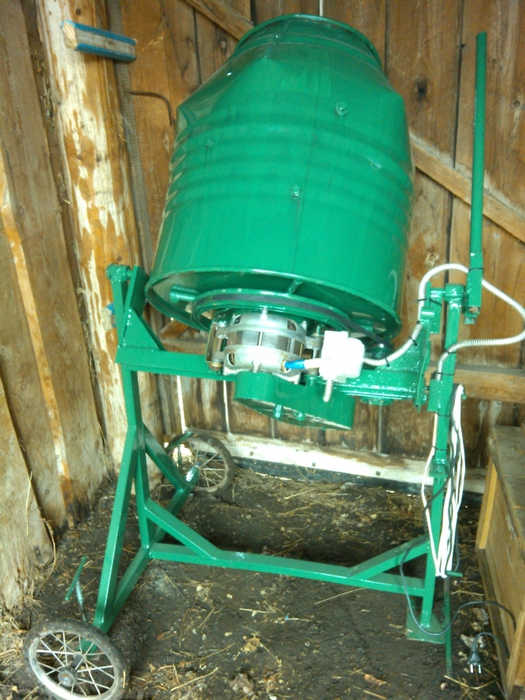

Как сделать бетономешалку из стиральной машины своими руками

Задумали стройку? Тогда вам понадобится бетономешалка для замеса цементного раствора. Но где ее взять? Купить – дорого, тем более понадобиться она может всего один раз.

Выходом может стать самодельная бетономешалка из стиральной машины. Если у вас есть старая стиралка с рабочим двигателем, тогда вы сможете самостоятельно изготовить технику для хозяйственных нужд.

Преимущества самодельной бетономешалки из стиральной машины

Некоторые считают, что нет ничего лучше фирменной техники. Однако у самодельного бетоносмесителя также есть свои преимущества:

Кроме того, что вы используете старые запчасти, которые бесполезно лежат в гараже, вы сэкономите средства на покупке новой техники.
Иметь свою бетономешалку, особенно в частном секторе, всегда кстати. Если нужно будет обновить дорожку или подлатать фундамент, не придется снова разыскивать технику.
Вы сможете сделать бетоносмеситель по собственному чертежу. Так будет легче починить его при поломке и рассчитать габариты для перевозки в транспорте.
Качество замеса в бетономешалке не сравнится с ручным, особенно когда объемы работ большие.

Инструкция: самодельная бетономешалка с двигателем от стиральной машины

Есть два вида бетоносмесителей:

Механический. Емкость приводится в движение силовым воздействием. Это практически то же, что мешать бетон в обычной емкости. Сколько сил и времени у вас уйдет на работу с ручным приводом? Поэтому лучше остановиться на следующем варианте.

Электрический. Бак приводится в движение электрическим двигателем.

Технология изготовления бетономешалки довольно простая. Но прежде чем приступить к работе, задумайтесь, сможете ли вы самостоятельно подключить двигатель? Если ответ положительный, тогда подготовьте все необходимое.

Комплектующие

Бочка от старой стиральной машины объемом 200 литров (желательно с вертикальной загрузкой). Именно такого объема достаточно для замеса оптимального количества бетона для работы.
Электродвигатель (мощность 200 Вт).
Шкив, приводной ремень, выключатель от стиралки.

Благодаря тому, что используется большая часть стиральной машины, дополнительно не нужно тратиться на запчасти.

Для изготовления основания нужен металлический уголок размером 50х50.
Колеса. Два колеса можно взять от старой коляски, тачки, телеги.
В качестве оси понадобится прочный стержень из металла на 4,5 см.
Редуктор.
Арматура.
Полоса из металла.
Шариковые подшипники.
Провод.
Шайбы и болты.

Инструменты

Болгарка.
Ножовка по металлу.
Дрель.
Паяльник.
Сварка с электродами.

Почему выгодно делать бетономешалку из старой стиральной машины? Потому что бак машины вполне подходит для замеса раствора, его сливное отверстие можно закрыть. Моторы старых стиралок достаточно прочные и надежные.

Комплексное использование всех элементов защищает двигатель от попадания посторонних предметов при работе. Это избавит вас от необходимости делать защиту.

Пошаговое выполнение работ

Перед тем как приступить к работе, вы можете подготовить чертежи, чтобы облегчить сборку конструкции. Один из чертежей представлен ниже:

Изготовьте каркас (основание)

Это важный момент, поскольку вся конструкция будет опираться на каркас. Основание должно быть прочным и устойчивым.

От приготовленных уголков 50х50 отрежьте две части по 60 см и четыре по 80 см. Отрезок 60 см служит основанием для опорного треугольника, отрезки 80 см – его ребра. Сложите и сварите треугольники. Поставьте их напротив друг друга.

Теперь приварите к ребрам треугольников два уголка по 50 см. Получается устойчивая конструкция.
К вершинам треугольников нужно приварить две гайки. Диаметр их отверстия должен быть больше, чем труба диаметром 30 мм. Затем эту трубу нужно потянуть через отверстия гаек и запрессовать концы. Труба должна свободно вращаться, но не соскакивать с места.
Изготовьте верхнюю часть. Возьмите два уголка длиной 1,4 м и три по 40 см. Те, что по 1,4 метра, положите друг против друга. Остальные расположите поперек на равном расстоянии, по типу лесенки. Приварите части друг к другу.

Основания готовой конструкции приварите к подвижной трубе. Располагать ее нужно поперек трубы по центру.

Корпус

К основанию каркаса арматурой прикрепите колеса.

Теперь на очереди бак. Удалите из бака активатор и закройте сливное отверстие. Установите вал или ось подходящего размера на место активатора. Из полосы металла изготовьте самодельные лопасти, которые будут перемешивать бетон. Их можно дополнительно закрутить с помощью плоскогубцев. Приварите лопасти на металлическую полосу и прикрепите к валу.

Чтобы своими руками установить большую бочку, положите ее на лесенку каркаса. Следите, чтобы большая ее часть контактировала с уголком. Приварите бочку к основанию для надежной установки. При этом дно бака должно обращаться к верхушкам треугольников.

Подключение двигателя

Подключается мотор к задней части бака. Для этого на уголках просверлите два отверстия. На корпусе мотора вы также заметите отверстия, приложите их к уголкам и закрепите болтами с гайками.

Чтобы двигатель не сломался из-за непогоды, изготовьте кожух из автомобильной камеры. Предусмотрите отверстия по бокам, чтобы не было перегрева.

Двигатель с осью соединяется через фланец. При этом расстояние между осью и мотором должно составлять 2-3 см.

Осталось подключить мотор к сети напряжения и проверить работу самодельной бетономешалки. Удобство такой конструкции в том, что лесенка наклоняется по типу качели. Поэтому готовый раствор можно с легкость вылить, наклонив бак.

Обратите внимание! Если вместо центральной оси вы подключили двигатель напрямую, через вал, тогда бак не сможет наклоняться. Выгружать бетон придется вручную.

Зная, как сделать бетономешалку из подручных средств, можно хорошо сэкономить и обзавестись собственной техникой. Действуйте последовательно, и все получится.

Бетономешалка из стиральной машины своими руками

Годы тотального дефицита остались позади, сейчас в магазинах и торговых центрах можно купить все что угодно, начиная от строительных материалов и заканчивая станками и оборудованием, с бытовыми бетономешалками тоже проблем нет. Но вот беда стоят они совсем недешево, да и иногда дело даже не в цене. Например, нужна она только на период строительных и ремонтных работ, покупать нет смысла и взять напрокат не у кого – что делать? Выходом может стать бетономешалка из стиральной машины, которую вы изготовите своими руками.

Стоит ли изготавливать такую самоделку?

Если ваши руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Не мудрствуя лукаво» можно очень дешево изготовить крайне полезную в хозяйстве вещь, воспользоваться ею самому и потом давать на прокат знакомым и родственникам. Многие люди скептически относятся к самодельным вещам, считая, что заводское всегда лучше, но на самом деле это не всегда так. Приведем аргументы в пользу изготовления бетономешалки своими руками.

Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
Самодельную бетономешалку можно сделать по индивидуальному чертежу, например с учетом размера кузова или багажника вашего транспортного средства, на котором эта бетономешалка будет перевозиться.
С самоделкой проще разобраться, если она выйдет из строя во время работы, ведь сделали вы ее сами, значит и починить вам ее будет легче.
Вы, наконец, найдете достойное применение деталям от старой стиральной машины, которые валяются у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а препятствий этих тоже довольно много. Вот некоторые из них.

Изготовление кустарной бетономешалки требует времени, причем временные затраты весьма значительны.
Нужно уметь «обращаться с железом» и иметь желание поработать, в противном случае, лучше это дело не начинать.
Нужно иметь представление о конечном результате, идею и необходимые материалы и комплектующие для работы.

Важно! Чтобы сделать бетономешалку, нужно немного понимать в электрике, чтобы суметь подключить ее двигатель по инструкции.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж сложна. Состоит она из трех главных элементов: двигателя, который приводит в движение емкость с бетоном, собственно емкости с осью и основы,на которой держится вся конструкция.

При подборе материалов и комплектующих нужно уже представлять, каких размеров будет бетономешалка. У габаритной бетономешалки большая емкость и она сможет перемешивать за один раз много бетона, но для нее потребуется мощный двигатель (от стиральной машины не подойдет). Кроме того такой агрегат в легковую машину не засунешь, придется для перевозки заказывать грузовичок, а это неудобно. Лучше сделать бетономешалку с маленькой емкостью, ее проще перемещать, к тому же для нее легче найти детали.

Для начала подготовим инструменты. Нам потребуется дрель, ступенчатое сверло, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и плоскогубцы. Из материалов нам необходимы:

Емкость бетономешалки. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины Ока, хотя он довольно большой. Некоторые используют в качестве емкости даже старые бидоны и фляги.
Двигатель от старой стиральной машины. Двигатель это тоже основной элемент, который заставит бетономешалку работать. Его придется установить и подключить своими руками. Кстати благодаря такому двигателю можно сделать наждак из стиральной машины своими руками, но об этом пойдет речь в другой статье.
Металлический уголок 50х50. Он нам пригодится для основы будущей бетономешалки.
Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подойдут элементы от стиральных машин с фронтальной загрузкой.
Два колеса. Можно взять от старой тачки или тележки, главное чтобы они выдерживали значительный вес и хорошо перемещались по участку.
Металлический стержень на 4,5 см. Стержень нужен из прочной закаленной стали, поскольку он сыграет роль оси, которая и примет на себя вес конструкции. На нее нужно будет одеть колеса.
Металлические полоски шириной 50 мм и толщиной 4 мм.
Обрезок трубы диаметром 30 мм.

Важно! Также нужно будет большое количество различных комплектующих: шестерни разных размеров, приводной ремень, болты и гайки разных размеров, редуктор и прочее. Многое можно найти, разобрав активаторную стиральную машину.

Собираем конструкцию

Для начала нам нужно сварить мощный и удобный каркас из уголков, чтобы конструкция была максимально устойчивой, а бетономешалку можно было удобно перекатывать с места на место. Мы предлагаем вам обратить внимание на каркас типа «Качели». Такой элемент будет выполнять сразу 3 функции: мощная основа, которую не сломает даже максимальная нагрузка, позволит легко всю конструкцию перемещать и даст возможность быстро удалять бетон из емкости бетономешалки, когда это будет необходимо. Делаем следующее:

Отрезаем от уголка 50х50 два отрезка по 60 см – это будут основания для двух треугольников.
Отрезаем от того же уголка 4 отрезка по 80 см – это будут бедра треугольников, складываем треугольники и надежно свариваем их по углам.
Ставим треугольники друг напротив друга, кладем на их берда два отрезка уголка длиной 50 см и свариваем – получилась устойчивая конструкция из 2 соединенных треугольников.
Берем трубу диаметром 30 мм и обрезаем ее так, чтобы один конец лег ровно на один верхний угол треугольника, а другой на противоположный верхний угол другого треугольника.
Привариваем к вершинам треугольников две большие гайки, по одной на каждую вершину. Отверстие гайки должно быть шире диаметра трубы на 1 мм.
Протаскиваем трубу через гайки и запрессовываем концы, чтобы труба свободно вращалась на вершинах треугольников, соединяя их, но выскочить не могла. Половина каркаса готова – это основа.
Для верхней части каркаса, как и для качели нам потребуется два отрезка уголка 50х50, длиной 1,4 м. Их мы кладем параллельно, 40 см друг от друга.
Берем три отрезка уголка 40 см и соединяем два параллельных отрезка по типу лесенки.
Находим у нашей лесенки середину, затем прикладываем эту середину поперек к подвижной трубе основы конструкции и накрепко привариваем. У нас получилась настоящие небольшие качели, поскольку концы нашей лесенки могут подниматься и опускаться совершенно свободно.

Важно! Чтобы конструкция была прочнее, можно своими руками приварить дополнительные стержни или уголки меньшего диаметра поперек бедер треугольника и в других местах, создавая прочное ребро жесткости.

Основа для бетономешалки подготовлена. Теперь нужно установить нашу емкость. На один конец «лесенки» кладем нашу бочку так, чтобы большая часть ее корпуса соприкасалась с металлическим уголком, и надежно прихватываем сваркой к обоим, параллельно расположенным, уголкам. Дно емкости должно смотреть на вершины треугольников. В качестве емкости лучше использовать бак активаторной стиральной машины Ока, поскольку в ней уже стоит активатор, который можно отлично приспособить для перемешивания бетона.

Конечно, перед использованием активатор придется значительно переделать. Точнее нам потребуется только механизм, сам пластиковый активатор можно открутить и убрать. Что делаем?

Берем две стальные полоски шириной 50 мм, толщиной 4 мм и длиной 90 см.
Сгибаем из них две продолговатые скобы.
Заранее заготовленную ось мы продеваем через резьбу активатора стиральной машины так, чтобы ее конец оказался в стиральном баке на 5 см, и одеваем на этот конец гайку подходящих размеров.
Просверливаем в центре основания каждой скобы отверстие, диаметром соответствующим диаметру оси и надеваем скобы на ту часть оси, которая находится в стиральном баке.
Раздвигаем скобы так, чтобы основания их были крест-накрест, одеваем на ось гайку подходящих размеров и прихватываем ее сваркой, чтобы скобы не соскочили с оси.

Что у нас получилось? Теперь, если мы возьмемся за ось нашей незавершенной бетономешалки с конца противоположного концу, находящемуся в емкости, мы сможем проверить вращение нашего механизма, который будет перемешивать бетон в бочке. Если все сделано правильно, лопасти, которые раньше были концами скоб, будут вращаться по кругу внутри бочки. Чтобы замес бетона в будущем был эффективнее, концы скоб нужно закрутить по спирали на пол оборота с помощью плоскогубцев (могут потребоваться значительные усилия).

К сведению! На дне стирального бака бывшей машинки имеется сливное отверстие, теперь оно нам не пригодится и его можно заварить или просто хорошо заткнуть.

Пришло время подключить двигатель к противоположному концу оси нашего самодельного агрегата, если конечно, вы не запланировали сделать ручную бетономешалку. Сделать это своими руками не очень сложно, но потребуется понять принцип подключения двигателя к сети. Это вы можете посмотреть на видео, размещенном ниже или найти видео инструкцию в сети Интернет.

Установка двигателя не исчерпывается его подключением, нам потребуется сначала закрепить его на раме бетономешалки и защитить кожухом от дождя. Просверливаем отверстия в уголке лесенки для крепежных элементов, которые будут удерживать двигатель. В корпусе двигателя имеются отверстия для креплений, их нужно совместить с просверленными отверстиями, вставить в отверстия болты и затянуть гайками. Кожух для двигателя можно сделать из старой автомобильной камеры.

Важно! Делая кожух для двигателя своими руками, не старайтесь закрыть его полностью, оставьте с боков отверстия во избежание перегрева.

Двигатель должен быть установлен на раме так, чтобы его шкив не доходил до края оси 2-3 см. Соединять шкив с осью придется через фланец.

Берем кусочек трубы на 3,2 см, один конец одеваем на ось, а другой на шкив двигателя.
Просверливаем отверстия с двух сторон, сверлом на 4 мм, чтобы пройти насквозь через фланец и шкив и через фланец и ось.
Продеваем сквозь отверстия болтики подходящих размеров и затягиваем их гаечками.

Двигатель соединен с осью, теперь подключаем его к сети 220В и проверяем работу бетономешалки. Плюс нашей простейшей бетономешалки в том, что когда нам потребуется слить часть бетона из емкости, мы просто беремся за тот конец «опоры качели» на котором располагается двигатель и поднимаем его вверх. Бочка опуститься вниз и бетон вытечет. Минус конструкции в том, что чтобы бочка располагалась под нужным углом, нам придется подставлять под нее специальную опору в виде Т-образного костыля. Но в целом, такая бетономешалка, сделанная от начала и до конца своими руками вполне работоспособна.

Поделитесь своим мнением — оставьте комментарий

Бетономешалка своими руками из стиральной машины

Годы тотального дефицита позади, сейчас в магазинах и торговых центрах можно купить что угодно от стройматериалов до станков и оборудования, с бытовыми бетономешалками тоже проблем нет. Но беда в том, что стоят они недешево, а иногда дело даже не в цене. Например, он вам нужен только на период строительно-ремонтных работ, покупать и арендовать ни у кого нет смысла — что делать? Выходом может стать бетономешалка из стиральной машины, которую вы сделаете сами.

Стоит ли делать такую самоделку?

Если у вас руки растут из правильного места, и вы любите «возиться с железками», то эта статья для вас. «Без лишних слов» можно очень дешево сделать чрезвычайно полезную в хозяйстве вещь, использовать ее самому, а потом сдать в аренду друзьям и родственникам. Многие люди скептически относятся к самоделкам, считая, что фабричное всегда лучше, но на самом деле это не всегда так. Приводим аргументы в пользу изготовления бетономешалки своими руками.

Самодельная бетономешалка стоит копейки, а польза от нее точно такая же.
Самодельная бетономешалка может быть изготовлена по индивидуальному чертежу, например, с учетом размеров кузова или багажника вашего автомобиля, на котором будет перевозиться данная бетономешалка.
С самоделкой проще иметь дело, если она выйдет из строя в процессе эксплуатации, ведь вы сделали ее сами, а значит, вам будет проще ее починить.
Вы наконец-то найдете достойное применение деталям от старой стиральной машины, которые завалялись у вас в гараже, сарае или на балконе.

С плюсами определились, теперь поговорим о препятствиях, а этих препятствий тоже довольно много. Вот некоторые из них.

Изготовление самодельной бетономешалки требует времени, а временные затраты весьма значительны.
Нужно уметь «обращаться с железом» и иметь желание работать, иначе лучше не начинать это дело.
Вам необходимо иметь представление о конечном результате, задумке и необходимых материалах и приспособлениях для работы.

Важно! Чтобы сделать бетономешалку, нужно немного разбираться в электрике, чтобы уметь подключить ее двигатель по инструкции.

Какие материалы потребуются и что с ними делать?

Конструкция самодельной бетономешалки с двигателем не так уж и сложна.

Он состоит из трех основных элементов: двигателя, приводящего в движение бак с бетоном, самого бака с осью и фундамента, на котором держится вся конструкция.

При подборе материалов и комплектующих уже необходимо представлять, каких размеров будет бетономешалка. Габаритная бетономешалка имеет большую вместимость и за один раз может смешать много бетона, но для этого потребуется мощный двигатель (от стиральной машины не получится). Кроме того, в легковой автомобиль такой агрегат не поставишь; приходится заказывать грузовик для перевозки, а это неудобно.

Бетономешалка лучше сделать небольшой вместимости, ее легче передвигать, к тому же на нее проще найти запчасти.

Сначала подготовьте инструменты. Нам понадобится дрель, ступенчатая дрель, ножовка по металлу или болгарка, сварка, отвертки и напильники, набор гаечных ключей и пассатижи. Из материалов нам понадобится:

Емкость бетоносмесителя. В качестве емкости для бетономешалки можно использовать барабан от стиральной машины с запаянными отверстиями, круглый бак стиральной машины «Ока», хотя он довольно большой. Некоторые используют в качестве тары даже старые банки и фляги.
Двигатель от старой стиральной машины. Двигатель также является основным элементом, который заставит работать бетономешалку. Вам придется установить и подключить его самостоятельно. Кстати, благодаря этому движку можно сделать наждак из стиральной машины своими руками, но об этом в другой статье.
Уголок металлический 50х50. Он нам пригодится для фундамента будущей бетономешалки.
Внутренности старой стиральной машины типа Сибирь, Ока или Вятка. Частично подходят элементы от стиральных машин с фронтальной загрузкой.
Два колеса. Можно взять со старой машины или телеги, главное, чтобы они выдерживали немалый вес и хорошо передвигались по участку.

Металлический стержень 4,5см. Стержень нужен из прочной закаленной стали, так как он будет играть роль оси, которая примет на себя вес конструкции. Ей нужно будет надеть колеса.
Металлические полоски шириной 50 мм и толщиной 4 мм.
Кусок трубы диаметром 30 мм.

Важно! Также вам понадобится большое количество различных комплектующих: шестерни разных размеров, приводной ремень, болты и гайки разных размеров, редуктор и прочее. Многое можно найти, разобрав активаторную стиральную машину.

Сборка конструкции

Для начала нам необходимо сварить из уголков мощную и удобную раму, чтобы конструкция была максимально устойчивой, а бетономешалку можно было удобно перекатывать с места на место. Предлагаем обратить внимание на раму «Качели». Такой элемент будет выполнять сразу 3 функции: мощного фундамента, который не сломается даже при максимальной нагрузке, позволит легко перемещать всю конструкцию и даст возможность при необходимости быстро удалить бетон из бака бетоносмесителя. Делаем следующее:

От уголка 50х50 отрезаем два куска по 60 см — это будут основания для двух треугольников.
От этого же уголка отрезаем 4 отрезка по 80 см — это будут бедра треугольников, складываем треугольники и надежно привариваем их по углам.
Ставим треугольники друг напротив друга, надеваем на их птицу два отрезка уголка длиной 50 см и привариваем — получаем устойчивую конструкцию из 2 соединенных треугольников.
Берем трубу диаметром 30 мм и отрезаем ее так, чтобы один конец лежал точно на одном верхнем углу треугольника, а другой на противоположном верхнем углу другого треугольника.
К вершинам треугольников привариваем две большие гайки, по одной на каждую вершину. Отверстие гайки должно быть на 1 мм шире диаметра трубы.
Протягиваем трубу через гайки и запрессовываем концы так, чтобы труба свободно вращалась на вершинах треугольников, соединяя их, но не могла выскочить. Половина рамы готова — это основа.
Для верхней части рамы, а также для качелей нам понадобится два отрезка уголка 50х50, длиной 1,4м. Ставим их параллельно, на расстоянии 40 см друг от друга.
Берем три отрезка уголка по 40 см и соединяем два параллельных отрезка по типу лесенки.
Находим середину возле нашей лестницы, затем прикладываем эту середину поперек к подвижной трубе основания конструкции и прочно привариваем. У нас получились настоящие маленькие качели, ведь концы нашей лестницы могут совершенно свободно подниматься и опускаться.

Важно! Чтобы сделать конструкцию прочнее, можно приварить дополнительные прутья или уголки меньшего диаметра поперек бедер треугольника и в других местах, создав сильное ребро жесткости.

Основание для бетономешалки подготовлено. Теперь нужно установить нашу емкость. На один конец «лесенки» ставим нашу бочку так, чтобы большая часть ее корпуса соприкасалась с металлическим уголком, и надежно прихватываем ее, приварив к обоим уголкам, расположенным параллельно. Нижняя часть бака должна смотреть на вершины треугольников. В качестве бака лучше использовать бак стиральной машины с активатором Ока , т. к. в нем уже есть активатор, который можно отлично приспособить для замеса бетона.

Разумеется, перед использованием активатор придется существенно переделать. Точнее нам нужен только механизм, сам пластмассовый активатор можно открутить и снять. Что мы делаем?

Берем две стальные полосы шириной 50 мм, толщиной 4 мм и длиной 90 см.
Из них сгибаем две продолговатые скобы.
Заранее подготовленную ось пропускаем через резьбу активатора стиральной машины так, чтобы ее конец был на 5 см в баке для стирки, и надеваем на этот конец гайку подходящего размера.
Просверливаем в центре основания каждой скобы отверстие диаметром, соответствующим диаметру оси, и надеваем скобу на ту часть оси, которая находится в баке для стирки.
Разводим кронштейны так, чтобы их основания были крест-накрест, на ось надеваем гайку подходящих размеров и прихватываем ее сваркой, чтобы кронштейны не сошли с оси.

Что мы сделали? Теперь, если мы возьмем ось нашей недостроенной бетономешалки с конца, противоположного торцу, находящемуся в баке, мы сможем проверить вращение нашего механизма, который будет перемешивать бетон в бочке. Если все сделано правильно, лопасти, которые раньше были концами скоб, будут вращаться по кругу внутри ствола. Для того, чтобы в дальнейшем перемешивание бетона было более эффективным, концы скоб необходимо закрутить по спирали на пол-оборота с помощью пассатижей (может потребоваться значительное усилие).

Внимание! На дне стиралки бывшей машины есть сливное отверстие, сейчас оно нам не пригодится и его можно заварить или просто хорошо заткнуть.

Пришло время подключить двигатель к противоположному концу оси нашей самоделки, если вы конечно не запланировали сделать ручную бетономешалку. Сделать это самостоятельно не очень сложно, но нужно понимать принцип подключения двигателя к сети. Вы можете посмотреть его на видео ниже или найти видеоинструкцию в интернете.

Установка двигателя не ограничивается его подключением, нам сначала нужно будет закрепить его на раме бетономешалки и защитить от дождя. Сверлим отверстия в углу лестницы для крепежа, который будет держать двигатель. В корпусе мотора есть отверстия для креплений, их необходимо совместить с просверленными отверстиями, болты вставить в отверстия и затянуть гайками. Крышку двигателя можно сделать из старой автомобильной камеры.

Важно! Делая крышку двигателя своими руками, не пытайтесь закрыть ее полностью, оставьте отверстия по бокам во избежание перегрева.

Двигатель должен быть установлен на раме так, чтобы его шкив не доходил до края оси на 2-3 см. Вам придется соединить шкив с осью через фланец.

Берем кусок трубы 3,2 см, один конец кладем на ось, а другой на шкив двигателя.
Просверливаем отверстия с двух сторон сверлом на 4 мм, чтобы пройти через фланец и шкив и через фланец и ось.
Вставьте в отверстия болты подходящего размера и затяните их гайками.

Двигатель подключен к оси, теперь подключаем его к сети 220В и проверяем работу бетономешалки. Преимущество нашей простейшей бетономешалки в том, что когда нам нужно слить часть бетона из бака, мы просто беремся за тот конец «качающейся опоры», на котором расположен двигатель, и поднимаем его вверх. Бочка падает, и бетон выливается наружу. Недостаток конструкции в том, что для того, чтобы ствол располагался под нужным углом, придется подставлять под него специальную опору в виде Т-образного костыля. Но в целом такая бетономешалка, сделанная от начала и до конца своими руками, вполне функциональна.
