Одним из видов сложных и востребованных типов оборудования является токарный станок. Для создания каких-либо изделий, деталей или поделок его часто используют как многие специалисты, так и опытные любители с умелыми руками. Препятствием такому ремеслу, может послужить лишь отсутствие денежных средств на материалы изготовок.

Содержание:

1 Поделки, самоделки на токарном, что для этого надо
- 1.1 Какие подойдут для домашней мастерской?
2 Точение деревянных изделий
3 Металлические поделки

Поделки, самоделки на токарном, что для этого надо

Токарные станки на протяжении огромного количества лет применяются в обработке деталей, выработке их типов и даже в реализации дизайнерских решений. Работа требует от мастеров хороших умений и навыков, точности и терпения. Особенно если изделия изготавливаются на станках с ручным типом обработки.

Древесина является податливым материалом для создания самых разнообразных изделий, однако разные породы дерева способны по-разному обрабатываться. Легкими в обработке можно назвать орех, граб, бук, липу, березу или грушу.

Важно!

Хвойные породы обработать сложнее, поэтому большое значение при изготовлении поделок имеет выбор материала. Он не должен быть треснут, с выпадающими сучками, просмолками и прочими дефектами.

Какие подойдут для домашней мастерской?

Существенным фактором при покупке является конечно же функциональность. Если же станок приобретается для обучения или для работы с малым количеством типов заготовок, то смысла в покупке дорогого, сложного и многофункционального варианта нет, так как все его возможности попросту не будут применяться. Для оптимального малогабаритного представителя можно выделить:

Подключение к бытовой электросети (220В).
Экономия электричества.
Удобный вес 40–60 кг для монтажа и перестановки.
Возможность подключения к трехфазной сети.
Неприхотливость в эксплуатации.
Качество.

Читайте также: токарный станок по металлу для гаража

Для опытных мастеров, которые работают с большим количеством разных категорий изготовок, стоит брать соответствующие оборудование. Профессиональный токарный станок приобретается специалистами широкого профиля по учету умений и навыков, устанавливается в просторном и удобном помещении с вентиляцией. Станку также требуется качественное питание и электропроводка.

Необходимо обладать должными знаниями при покупке. Многие агрегаты разрабатываются из китайских комплектующих, поэтому если мы говорим о хороших экземплярах, то не всегда их надежность соответствует цене. Нелишним будет почитать отзывы перед покупкой и покупать только товар на гарантии. Заранее ищите информацию токарным станкам и сравнивайте различные варианты по характеристикам.

Важно!

При покупке обращайте внимание на наличие неисправностей. Каждая скорость должна соответствовать заявленной, люфты в подвижных частях должны отсутствовать, а ходовая должна быть плавной.

При пробном изготовлении какой-либо детали она должна соответствовать размерам с подобающей точностью.

Точение деревянных изделий

Большому количеству изделий важна обработка точением. Для таких поделок, в роде ваз, тарелок или бокалов применяется специальное крепление – патрон. Для продолговатых изделий используется трезубец, позволяющий поджимать центром задней «бабки».

Принцип заготовки заключается во вращении данной стамески по оси, благодаря чему происходит заточка детали. Данная разновидность точения называется продольной. В случае, если поделка небольших размеров, то токарь может ее крепить к планшайбе (или плоскому диску) на шурупы.

Для начала на деталь наносятся метки для шурупов, далее просверливаются отверстия, каждое глубиною равной длине шурупа, хотя некоторые мастера проделывают их с помощью шила. Для определения места под шурупы заготовка прикладывается к планочной шайбе, а сквозь дырки, находящиеся с обратной стороны, метится их местоположение. Перед началом обработки плоских деталей на планшайбе, подготавливается стамеска, мастер, как правило, перемещает ее перпендикулярно, а заготовка обтачивается торцовым или лобовым способом.

Лезвие имеет клиновидную форму, а режущую кромку образуют передняя и задняя поверхность на пересечении. В заточку заготовок из дерева входит также отрезка частей, размета центра вращения, придание формы цилиндра. Токарный станок предоставляет широкий спектр возможностей для создания идеальных форм поделок. Также без точения не обходятся работы по изготовлению ручек или ножек для мебели.

Читайте также: изделия из дерева на токарном станке

Металлические поделки

Что касается металлических подделок, на токарном станке по металлу изготавливается огромное количество декоративных украшений и изделий. В интернете можно найти большое количество чертежей и схем для осуществления самых разнообразных идей. Пожалуй, один из лучших представителей простых декоративных изделий – это «Пара, играющая в шашки».

Что требуется для изготовления:

Несколько мелких гвоздей и пара по 5 см. Изогнем их плоскогубцами в форме сидящих людей.
4 гайки. Стульями послужат пара гаек, на которых и размещаем наших игроков, другие две будут олицетворением стола.
Небольшой кусок картона – послужит игровой доской.
Откусанные шляпки гвоздей – являются шашками.
Для закреплений всех элементов используется точечная сварка и специальный клей.

Поделиться в социальных сетях

Приспособление к токарному станку » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

Степень обточки в высокой степени обуславливается креплением детали на токарном станке. В продаже встречаются регулируемые губки с резиновыми фиксаторами, какие не оставляют следов на детали, но стоят они безумно много. Я подумал, что затратив умеренную сумму на материалы, сумею сделать такие детали вручную из обрезка фанеры. Вся работа заняла около трех часов. И я безумно рад результатами своей работы.

Я сделал губки под регулируемый четырёхкулачковый патрон, но приспособление можно адаптировать и к другому патрону. Они позволяют прикрепить чаши, кольца и тарелки разных размеров. Также губки могут удерживать детали причудливой формы.

ИЗГОТОВЛЕНИЕ КОРПУСА ГУБОК ИЗ ФАНЕРЫ

Мне потребовался небольшой кусок фанеры без дефектов с размерами 300×300 мм и толщиной 12 мм. Диаметр губок зависит от расстояния между центром патрона и салазками станка. Поэтому губки необходимо сделать радиусом на 45-50 мм меньше этого расстояния, чтобы при полностью раскрытом патроне губки не били по салазкам.

На фанерном квадрате по линейке ножом проведите диагонали. Из точки пересечения, как центра, проведите окружность 0300 мм. Распилите деталь на четыре части и опилите каждый треугольник до сектора.

Сложите детали, чтобы получился круг, и по патрону разметьте монтажные отверстия. Важно, чтобы каждая секция крепилась к патрону по крайней мере двумя крепёжными винтами. Просверлите и раззенкуйте каждое отверстие. Затем разметьте расположение фиксаторов. Для этого с помощью транспортира разделите одну из секций на четыре одинаковых сектора и проведите линии радиусов (рис.). На одном из них сделайте семь отметок с шагом 12 мм. Прикрепите секции к патрону и, включив токарный станок на малые обороты, коснитесь косой стамеской отметки. В местах, где отметки стамеской пересекаются с линиями радиусов, наметьте отверстия для фиксаторов. До снятия секций с патрона полукруглой стамеской или циклей проточите внешнее ребро фанеры до идеального круга.

Открепив фанерные секции от патрона, сложите их стопкой, прижмите её к столику сверлильного станка и сверлом 05 мм посверлите отверстия для фиксаторов. Затем во всех отверстиях нарежьте резьбу Мб. Если вы планируете точить детали неправильной формы, в каждой секции по отметкам, соответствующим углу 45°, выберите длинный паз шириной 6 мм, который обеспечит бесконечное количество крепёжных точек для четырёх фиксаторов. (Фиксаторы в пазах крепите длинными винтами с гайками.)

ФИКСАТОРЫ ИЗ ШКАНТОВ

Вберите круглую заготовку из клёна для шкантов 020 мм. Распилите её на 8 заготовок длиной 20 мм. Каждую из восьми заготовок точно в центре просверлите перовым сверлом 012 мм на глубину 3 мм (это лучше делать на токарном станке.) Затем каждую заготовку просверлите насквозь сверлом 06 мм.

Через каждую заготовку пропустите винт Мб, утопив головки, и залейте их эпоксидкой. На каждый шкант наденьте обрезок термоусаживаемой трубки от электропроводки, которая поможет удержать обрабатываемую деталь, не повреждая её.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ

Закрепите секции на патроне и проверьте их в работе. Секции должны свободно расходиться и сходиться, причём в полностью сжатом положении их кончики должны совпадать. Закрепите круглую деталь, например, тарелку для пирога, и посмотрите на фиксаторы. Если некоторые из них плотно не прилегают, переделайте сектора.

Джим ЛЕСЛИ, Канада

Сборка токарного станка в стиле Gingery

Домашняя страница

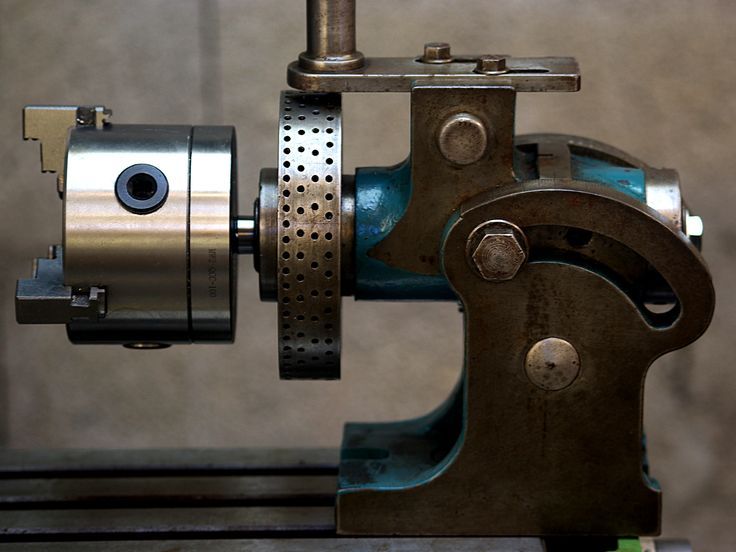

Да, я тоже строю металлообрабатывающий цех из металлолома, используя книги, написанные мистером Дэйвом Джинджери. Я подумал: «Эй, у меня уже есть литейный цех, почему бы не построить несколько действительно отличных машин?» Кроме того, что представляет собой лаборатория без прецизионной делительной головки или фрезерного станка? Черт, меньшее, что я мог сделать, это построить токарный станок.

Справочник домашнего мастера

Часть 1: Основания и станина	Перейти к детали; 1 — 2 — 3 — 4 — 5 — 6 — 7 — 8
	Вот только что отлитые основания. Вы можете увидеть литник, оставленный на одном. Когда литник находится прямо на отливке, как здесь, это называется «выдвижной затвор». Обратите внимание на гребень в верхней части отливок. Это значит, что кровать будет сцепляться с ним.
	Вот фото литья кровати. Он весит около 4 фунтов.
Дэйв Джинджери рекомендует изготовить выкройку из фанеры толщиной 1/4 дюйма. Вся фанера толщиной 1/4 дюйма, которую я видел, была примерно такой же искривленной и согнутой, как лук лучника. Фанера толщиной 3/8 дюйма была ненамного лучше. Поэтому, чтобы получить ровный рисунок, я взял немного материала для деревянных стеновых панелей, отшлифовал гладкую поверхность, чтобы сделать ее шероховатой, а затем намазал ее большим количеством клея.0010 Я установил две части вместе на стальной стол для настольной пилы и положил на него прямую утяжеленную доску (я использовал около 30 фунтов веса). Клей пропитал древесину, смягчив ее, а вес заставил ее высохнуть идеально ровно. В результате материал получился толщиной чуть менее 3/8 дюйма, поэтому рисунок получился очень прочным и прочным.
	Вот некоторые из отливок кровати, которые не вышли. Проблема заключалась в том, что я использовал свой 4-дюймовый тигель в печи для изготовления цветочных горшков, а тигель на самом деле слишком велик для этого, поэтому металл никогда не нагревался достаточно, чтобы заполнить форму.0010 Решение состояло в том, чтобы расплавить достаточное количество металла, чтобы заполнить форму, и не более того (ранее я плавил достаточно дополнительного металла, чтобы залить несколько слитков), и, к счастью, это сработало.
	Вот отливка кровати, смазанная масляной краской берлинской лазури, купленная в магазине товаров для творчества примерно за 3 доллара. Я соскоблил дешевым долотом из долларового магазина. Я не знаю, освоил ли я скобление, но у меня много практики по заточке этой дешевой стамески. ..
	Вот кровать вычищена и готова к дороге. Отверстия просверливаются и нарезаются болты и проушины, которыми крепится станина. Эта стадия, наконец, была достигнута примерно через 6 или 8 часов очистки. Возможно, это не займет у вас так много времени, но моя кровать была немного покрыта воронками из-за чрезмерного вентилирования с помощью вентиляционной проволоки. На самом деле я использовал деревянный рубанок, чтобы довести поверхность до первоначальной блестящей плоской поверхности. К части 2; сборка вагона.
Часть 1: Основания и станина	Перейти к детали; 1 — 2 — 3 — 4 — 5 — 6 — 7 — 8

Домашняя страница

Самодельный токарный станок? — BBS 9 журнала The Home Shop Machinist & Machinist’s Workshop Magazine.0001

#1
Самодельный токарный станок?
24-11-2011, 06:05
Привет, ребята,

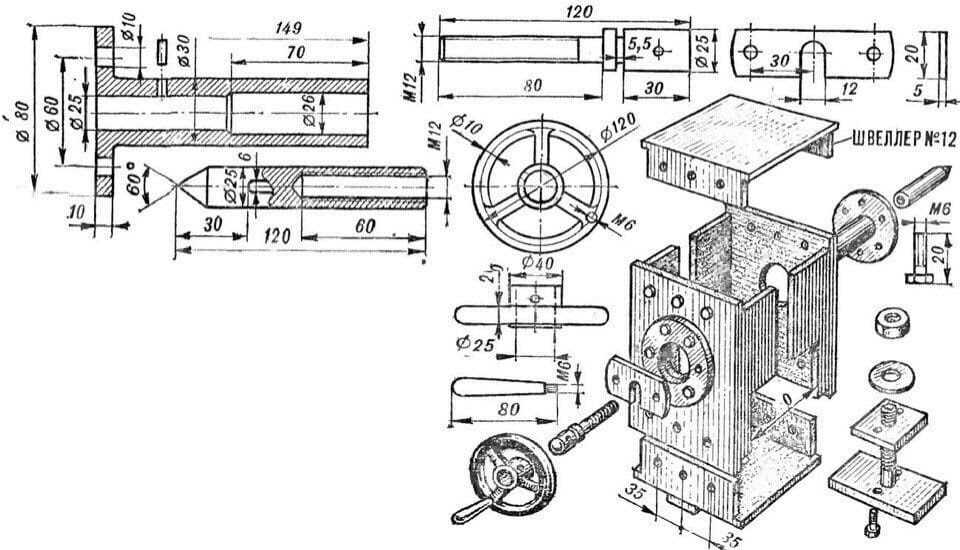

Чтобы добавить к приличному списку незавершенных проектов, у меня теперь есть желание попробовать свои силы на маленьком самодельном токарном станке. Но на этот раз я хочу заполучить как можно больше чертежей токарного станка, прежде чем соберу первый кусок металлолома.

Я уже встречал следующий материал.
1. http://www.vintageprojects.com/lathe-milling-plans.html
2. http://www.metalwebnews.org/mr-tools…ng%20lathe.pdf
3. Токарный станок по металлу — постройте свой собственный металлообрабатывающий цех из металлолома — Gingery
4. Сборка небольшого токарного станка — LC Mason
5. Как сделать 8-дюймовый настольный токарный станок в школьном магазине — South Bend Co
6. Токарные работы для начинающих — RF Yates
7. Малые токарные станки, изготовление и использование — Cassells «Работа», справочник
8. Kleindrehmaschine im Eigenbau by Juergen Eichardt

(Судя по описанию, последняя книга самая впечатляющая. Но «Изучение немецкого, чтобы читать книгу» — это не тот проект, который я хочу добавить в список прямо сейчас) .
Помимо вышеперечисленного, я наткнулся на множество личных сайтов, описывающих их токарные станки, но, очевидно, никаких планов.
Может ли кто-нибудь добавить что-нибудь, что я пропустил по этому вопросу? Ваш совет по этому поводу очень ценен.
Спасибо с наилучшими пожеланиями,
#2
24.11.2011, 09:03
Используйте переводчик Google, чтобы перевести немецкую книгу. Это, вероятно, будет достаточно близко, как только вы выучите машинный словарный запас, если вы еще этого не знаете.
#3
24. 11.2011, 09:16
Я, безусловно, должен восхищаться любым, кто попытался и завершил этот проект.
У меня нет полной ссылки, но погуглите «Tony’s lathes», там есть несколько довольно хороших работ.
#4
24.11.2011, 10:34
Самодельный токарный станок
Спасибо за оперативные ответы.
Да, Тони, я подумал об опции Google Translator. Но цифровая версия этой немецкой книги недоступна, а печатать ее целиком непозволительно.
снежный человек, вы имеете в виду сайт Тони Гриффита www.lathes.co.uk?
Да, это энциклопедия токарных станков, но, как я уже сказал, крошечный раздел о самодельных токарных станках в ней не имеет планов как таковых.
Любая идея о таких планах?
#5
24.11.2011, 10:43
Вы рассматривали Мультимашину?
Предполагается, что это машина, которую может построить любой, у кого есть доступ к старым автомобильным деталям. Сковороды можно найти по ссылке ниже.
#6
24. 11.2011, 11:48
Я думаю, что это пустая трата времени, чтобы построить токарный станок, если это просто копия доступных в настоящее время коммерческих машин. Что-то вроде этого, http://stepperhead.blogspot.com/, однако было бы интересно построить и использовать.
#7
24.11.2011, 13:28
трата времени?
Ну и дела, я рад, что потратил свое время на это. Это оказалось весьма полезным на протяжении многих лет. Конечно, я не делал несколько основных компонентов, но изготовление передней бабки из приспособления с вращающейся цангой 5C было отличным опытом обучения.
Некоторые из старых выпусков Popular Science и Popular Mechanics (40-е и 50-е годы) содержали самодельные станки. Возможно, немного сыровато, но есть несколько интересных идей.
гордон
[
#8
24.11.2011, 13:51
Последний раз редактировалось kitno455; 24.11.2011, 14:14.
#9
24. 11.2011, 13:59
В старых журналах Model Engineer также есть немало полезной информации о сборке токарных станков. У меня нет точных номеров выпусков, хотя.
Пит
#10
24.11.2011, 14:33
Модель Kleindrehmaschine im Eigenbau предназначена для сборки часового станка. Он очень похож на Unimat и подходит только для очень мелких и легких работ.
Бесплатное программное обеспечение для расчета окружностей болтов и т.п.: Щелкните здесь
org/Comment»>
#11
24.11.2011, 14:35
Взгляните сюда для вдохновения: —
#12
24.11.2011, 14:36
Первоначально отправлено Ironnut
Ну и дела, я рад, что потратил свое время на это. Это оказалось весьма полезным на протяжении многих лет. Конечно, я не делал несколько основных компонентов, но изготовление передней бабки из приспособления с вращающейся цангой 5C было отличным опытом обучения.
Некоторые из старых выпусков Popular Science и Popular Mechanics (40-е и 50-е годы) содержали самодельные станки. Возможно, немного сыровато, но есть несколько интересных идей.
Гордон
[
Я сказал скопировать коммерческий токарный станок. Ваш выглядит гораздо более уникальным (редактировать: в хорошем смысле).
Последний раз редактировалось эльфом; 24.11.2011, 14:52.
№13
24.11.2011, 16:58
Единственное, что я думаю по этому поводу, это то, что это должен быть проект, сделанный только для развлечения.
