Розетки для варочной панели: фото, установка

Содержание

  • 1 Общие понятия подключения техники
  • 2 Тип подключения
    • 2.1 Розетка
      • 2.1.1 Виды
      • 2.1.2 Разновидности монтажа
  • 3 Какая розетка нужна для варочной панели
    • 3.1 Общие требования к розетке
    • 3.2 Какой нужен провод
      • 3.2.1 Розетка для духового шкафа и варочной поверхности
  • 4 Выбор розетки и вилки для варочной панели
    • 4.1 Для индукционной варочной панели
      • 4.1.1 Для настольной индукционной плиты
    • 4.2 Для газовой варочной панели
  • 5 Однофазное и трёхфазное подключение
  • 6 Место и правила установки
  • 7 Подрозетник
  • 8 УЗО и автомат
  • 9 Инструкция по установке
      • 9.0.1 Некоторые советы для подключения
      • 9.0.2 Частые ошибки при подключении
      • 9.0.3 Можно ли подводить два кухонных устройства к одному разъёму питания
  • 10 Заключение

Общие понятия подключения техники

Бытовая техника для кухни, которая питается от электросети, для приготовления вкусного обеда без особых проблем обладает достаточно большой мощностью. Наименьшее потребление составляет 2,5 кВт. Но порой необходимо подключить в сеть прибор до 10 кВт. Поэтому, согласно современным требованиям электробезопасности, к подобным потребителям в квартире необходимо подводить отдельную линию питания от щитка.

Розетка для электрической варочной панели потребует автономного от духового шкафа подсоединения к общей сети. Важную роль в процессе обустройства кухонного оборудования играют характеристики, присущие конкретно взятой технике. Варочные панели могут быть однофазные, трехфазные и обладают различной мощностью.

Обычно в комплект поставки не входит вилка. Даже провод может отсутствовать при продаже техники. Поэтому существует возможность подключать ее сразу в щиток или просто в автомат. Однако некоторые владельцы дома решают все же поступить по-другому и провести работы несколько более сложным способом.

Тип подключения

Чтобы понять, какая розетка нужна для варочной панели, необходимо определить, какой тип подключения предусмотрен в данной модели. Устройство мощностью, не превышающей 3,5 кВт, может присоединяться к стандартному подключению 220 В. Это равняется 16 А нагрузки. Если в комплект входят провод и вилка, то они обычно соответствуют требованиям рядовой электросети квартиры.

Если же мощность оборудования превышает 3,6 кВт, то понадобится усиленная инсталляция не менее 32 А, которая может сопоставляться с сетью 220 В.

Если же в квартире предусмотрена трехфазная система запитки, то розетка приобретается на 20 А для устройств до 3,5 кВт мощности. Если же ее характеристики указывают на потребление энергии более 3,6 кВт в час работы, потребуется усиленное оборудование. Трехфазная вилка и розетка должны быть 32 А.

Необходимо учитывать, что для варочной поверхности обязательно потребуется заземление. Поэтому розетка должна иметь выход для дополнительных пальцев вилки. У однофазной розетки их 3, а у трехфазной – 5.

Именно поэтому обычные инсталляции, подходящие для освещения, для подобной разновидности кухонного оборудования просто недопустимы.

Розетка

Кухонные приборы мощностью более 3,5 кВт подключают к электричеству через специальные силовые розетки (мощность техники указана в технической документации). Производители выпускают несколько разновидностей таких розеток, но главное их отличие от обычных бытовых — способность работать с токами высокой мощности.

Электрические плиты и духовые шкафы изготавливают с использованием наружных металлических деталей, которые при пробое электричества на корпус оказываются под напряжением. Для защиты пользователя от поражения током применяется заземление.

Внимание! Духовки и варочные панели подключают через заземление. В розетке или вилке для такой техники есть 3 или 5 контактов (в первом случае — для сети 220 Вольт, во втором — для 380 Вольт).

Различают однофазные силовые розетки и трехфазные. Первые подводят к устройству фазу, рабочий ноль и заземляющий провод. Вторые рассчитаны на 5 контактов и выдерживают силу тока не менее 32 А.

Виды

По способу монтажа различают комплектующие 3 видов: скрытые, накладные и комбинированные:

  1. Скрытая. При скрытой установке подрозетник монтируют в стену. Это скрывает рабочую поверхность розетки, что повышает безопасность ее использования, снижает риск попадания влаги и грязи.
  2. Накладная. Комплектующие этого типа монтируют поверх отводов. В результате розетка выпирает над поверхностью стены, не защищена от попадания влаги, пыли и жира.
  3. Комбинированная. Этот тип представляет собой скрытую розетку, дополнительно защищенную от внешних факторов крышкой.

По конструкции силовые розетки бывают одинарные и двойные. Двойные удобны тем, что при необходимости к ним подключают дополнительную кухонную технику (миксер, микроволновку, вытяжку и т. д.).

Розетки различаются по величине силы тока, на который они рассчитаны. Есть изделия на 25 А, 32 А, 63 А и 125 А. Мощность подбирают в соответствии с потребляемой мощностью оборудования.

Разновидности монтажа

Розетки для варочной панели могут устанавливаться над техникой, но не за ней. Иначе возникнут проблемы с расположением оборудования вровень с кухонной мебелью.

Монтаж может быть скрытый или наружный. Если стены дома выполнены из дерева, все провода и элементы системы проводятся только наружным способом. В обычных домах особых требований к выбору проведения коммуникаций нет. Это зависит от вкусовых предпочтений владельцев.

Эксперты утверждают, что скрытая установка розетки хоть и более трудоемкая, но безопасная для пользователей. Если же ремонт проводился давно и в ближайшее время не планируется вскрывать каналы сети, подойдет и наружное подключение розетки. Для сокрытия провода необходимо воспользоваться специальными коробами-каналами.

Какая розетка нужна для варочной панели

Часто такая техника не комплектуется вилкой вообще. Её целесообразнее подключать к отдельной линии питания, оборудованной щитком с автоматом и устройством защитного отключения (УЗО).

Электрические варочные панели могут быть укомплектованы кабелем, но чаще предполагается подключение к сети прямо через клеммные колодки.Если же вилка есть или пользователь по каким-то причинам считает классическую розетку более удобным вариантом, важно внимательно изучить инструкцию по эксплуатации. Особое внимание уделяется разделу технические характеристики, где указывается мощность прибора.

Общие требования к розетке

Многое зависит от типа подключения к сети. Так, при однофазном актуальны следующие параметры:

  • для панели мощностью до 3,5 кВт нужна розетка на 16 А;
  • до 5,5 кВт — 25 А;
  • не превышать 7,2 кВт — 32 А;
  • до 8,8 кВт — 40 А.

При трёхфазном же:

  • до 3,5 кВт — 20 А;
  • до 7 кВт -32 А.

Недопустимо использование розеток без заземляющего контакта.

Какой нужен провод

Независимо от числа фаз и, соответственно, числа жил в кабеле, категорически запрещено использование алюминиевых проводов.

Только медь.

Строгое соблюдение рекомендуемого сечения тоже обязательно, ведь на кону стоит безопасность. Так, для:

  • панели мощностью до 3,5 кВт используются кабеля с диаметром жилы 2,5 мм;
  • до 5,5 кВт — 4 мм;
  • не более 7,2 кВт — 6 мм;
  • до 8,8 кВт — 10 мм.

Избежать путаницы с многожильными кабелями при подключении к сети электрической варочной панели поможет знание условных обозначений. Ноль маркируется буквой N на схеме и синей (реже — серой) изоляцией жилы. Заземлению соответствует жёлто-зелёный или просто зелёный цвет и обозначение PEN (PE). Иногда на схеме землю не отмечают буквенной маркировкой, но от этого разобраться труднее не становится. Фазе L соответствуют провода чёрного, коричневого и красного цветов.

При выборе места для монтажа розетки, лучше остановиться над панелью или сбоку от неё. Допустимо и скрытое расположение, например, под плитой, но в этом случае следует продумать варианты быстрого доступа к ней.

Розетка для духового шкафа и варочной поверхности

Розетки для варочной поверхности, способные выдержать мощность больше 20 А, считают силовыми розетками. Исходя из метода монтажа, их делят на накладные и внутренние. Накладные устанавливают на стену. Их удобно использовать, прокладывая проводку воздушным методом. Они не опасны для построек из дерева и в комнатах, где много влаги. Они не боятся пыли и влаги. Внутренние устанавливают в подрозетники, вмонтированные в стену. Какие розетки использовать, вам посоветует мастер.

Перед покупкой розетки для духового шкафа и варочной панели надо делать выбор на основе расчёта предельной напряжённости. Например, для бытовых печей до 3,5 кВт хватит 15 А, для электроплиты 9 кВт – выше 33. Для оборудования с большей мощностью – 65 А. Для таких целей в розетке предусмотрены соответствующие толстые штыри, а изоляция производится огнеупорным материалом.


Также надо определить, сколько будет работать фаз. Для работы с напряжением в 220 В нужны три разъёма, с напряжением 380 В – пять.

Фидер присоединяют к штепселю разными методами. Первый – жилу шнура освобождают от оболочки меньше чем на сантиметр, вводят под прижим и зажимают винтом. Второй надёжнее: провод освобождают от изоляции больше, чем на сантиметр, и оборачивают им винт, после чего прижимают. Участок, где соприкасается провод — больше, соответственно, контакт лучше. Все эти процессы позволяют подключить духовку и электроплиту к одному кабелю, следовательно, всё это подключается в одну розетку.

Розетку лучше монтировать вблизи варочной поверхности, соблюдая условия, оберегающие от попадания жидкости или воды. К ней должен быть свободный доступ при максимальной скрытости.

Выбор розетки и вилки для варочной панели

Варочные панели в среднем потребляют 7-8 кВт. Этот показатель соответствует току 32-38А. При этом обычные розетки и вилки для бытовых электроприборов рассчитаны на ток 16А-25А. Поэтому для подключения электроплит и духовок применяют специальные силовые розетки и вилки для варочных панелей, поддерживающие кабели большого сечения (4-6 мм²).

В продаже есть несколько видов комплектующих, соответствующих таким требованиям. Для подключения варочных поверхностей чаще всего применяют разъем РШ/ВШ–32. Такие розетки и вилки бывают двух видов: для подключения к однофазной сети и для подключения к трехфазной сети.

Внимание! Розетку для подключения варочной поверхности выбирают исходя из характеристик конкретной модели. Мощность панелей бывает от 3,5 до 10 кВт. Чем выше энергопотребление, тем более серьезные требования предъявляются к комплектующим и электропроводке.

Таким образом, купив новую плиту, ее не подключают в первую попавшуюся розетку. Для бесперебойной и безопасной работы прибора нужны специальные комплектующие.

Для индукционной варочной панели

Средняя нагрузка индукционной плиты составляет 25-32 А в зависимости от количества и мощности конфорок. Поэтому для подключения прибора используют силовую розетку с выделенной линией электропроводки. Сечение используемого кабеля зависит от нагрузки прибора: для тока 25 А используют медный кабель сечением 4 кв. мм, для нагрузки 32 А – 6 кв. мм.

Важно! Для безопасной эксплуатации варочной панели необходима электропроводка с защитным заземлением. Это значит, что для однофазной сети подводится трехжильный кабель, а используемый комплект силовой розетки с вилкой имеет третий заземляющий контакт.

Для настольной индукционной плиты

Настольная индукционная электроплита – маломощный прибор, имеющий шнур и штепсельную вилку для подключения в обычную бытовую розетку, устанавливать специальную силовую не надо. Но сначала стоит оценить состояние подрозетника и электропроводки. Если вилка электроприбора плохо контактирует с разъемами, такую розетку меняют. Также необходимо убедиться, что электропроводка исправна, а подключенный кабель имеет сечение не менее 2,5 кв. мм.

Для газовой варочной панели

Подключение к электросети газовой варочной панели требуется, если прибор оснащен функцией электрического поджига. В этом случае устанавливают отдельную розетку на 16 А с заземлением, соединенную с автоматическим выключателем на щитке.

Подрозетник устанавливают на стене под столешницей. Если у шкафа под плитой глухая стенка, в ней вырезают отверстие для свободного доступа к оборудованию.

Однофазное и трёхфазное подключение

Техника, работающая до 3,5 кВт, работает от стандартного разъёма розетки на 16 А/220 В. К духовым шкафам подключается обыкновенный кабель и вилка на 16 ампер, конечно, если подключение независимое, из-за этого можно применить только такую розетку.

В комплект варочной панели вилка не входит, поэтому, придётся искать не только розетку, но и вилку. Если для работы электроплиты требуется не менее 3,6 -7 кВт, подойдёт только силовая розетка с возможностями 32 А/220 В, и особая вилка на 32А.

Работу духовых шкафов осуществляет напряжение в 380 В. Когда напряжение не превышает 3,5 кВт, трёхфазная розетка включает в себя 20А, при напряжении от 3,6 до 7 кВт – 20 А.  Если производитель не включил в комплектацию трёхфазную вилку с точно таким же количеством ампер, её нужно докупить отдельно.

Розетки и вилки у таких устройств имеют заземление, поэтому, они включают в себя большое количество штырей и отверстий. Если подключать незаземленное устройство —  это может нести угрозу здоровью и жизни.

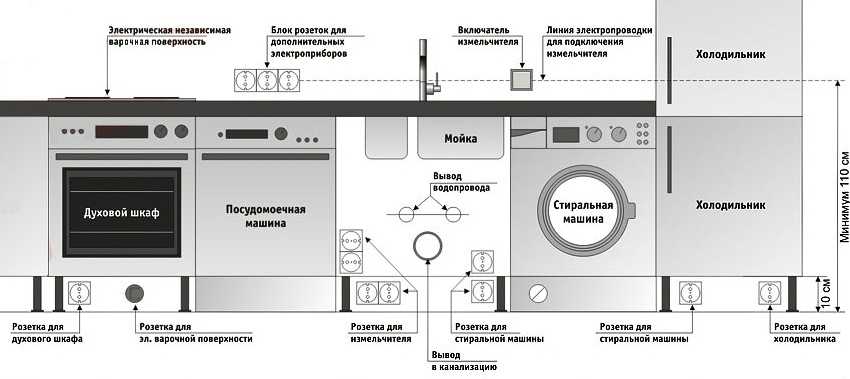

Место и правила установки

Прежде чем установить розетки, следует проанализировать пространство на кухне, так как вблизи не должны находиться раковина, слив и водопроводные трубы. Нельзя делать розетку сразу за стенкой духовки (там она может нагреваться), монтировать над уровнем столешницы. По европейским стандартам высота 15 см над уровнем пола является оптимальной. Однако не стоит принимать данную рекомендацию буквально. Обычно отталкиваются от имеющихся условий и целей. Лучшим местом расположения считается площадь стены ниже рабочей поверхности, если к ней есть нормальный доступ. Розетку также стараются размещать подальше от холодильника, плиты. Такие меры снижают риск короткого замыкания.

Некоторые электрики предлагают не устанавливать отдельные силовые розетки, а запитать духовку или панель с помощью удлинителя. Не следуйте подобным советам, так как они могут создать пожароопасные ситуации. От того, насколько правильно подсоединена электротехника, зависит благополучие всех членов семьи.

Подрозетник

Решая вопрос о том, какую розетку выбрать для варочной панели, необходимо определиться с выбором дополнительных ее элементов. Это подрозетник и УЗО. Коробка для настенного монтажа может быть накладная или встроенная. В первом случае коммуникации подключаются наружным способом, а во втором – скрываются в толще стены.

Характеристики подрозетника должны совпадать с типом самой инсталляции. Для внутреннего монтажа коробка также нужна специальная.

Если розетка рассчитана на 20 А мощности, подрозетник должен быть с такой же маркировкой. Предпочтение следует отдавать пусть более дорогим, но качественным изделиям. Ведь от этого зависит здоровье и жизнь владельцев дома.

УЗО и автомат

Правила эксплуатации мощной кухонной техники предполагают применение в сети такого аппарата, как устройство защитного отключения (УЗО) и автомат. Это предотвратит несчастные случаи при возможном нарушении целостности проводников и убережет от удара током.

Автомат подбирают в соответствии с типом варочной поверхности. Если техника характеризуется средней мощностью, в сеть монтируется однофазный автомат на 20 А. Если же техника потребляет от 4 кВт в час, то отсекатель напряжения необходимо приобретать на 32 А. При этом УЗО должно подбираться на один пункт выше, чем рассчитан автомат. Если выключатель, например, характеризуется в 32 А, то устройство защитного отключения необходимо приобрести с параметрами 40А.

Подбирать технику и элементы подключения для представленного кухонного оборудования должен исключительно электрик. Самостоятельно заниматься подобными вопросами, не имея даже основных знаний о подобных вещах, опасно для жизни.

Инструкция по установке

Монтаж усиленных комплектующих для электрических и индукционных плит доверяют специалистам. Но если есть опыт, можно справиться самостоятельно. Установка предполагает выполнение следующих шагов:

  1. Отключение питания кабеля, с которым вы будете работать. После отключения электричества обязательно проверяют, что ток в проводе действительно отсутствует.
  2. В выбранном месте с помощью перфоратора делают отверстие для стакана подрозетника (для силовой розетки скрытого типа).
  3. В подрозетник продевают питающий кабель и снимают с него защитную оплетку. Освобожденные провода зачищают на 0,8-1 см.

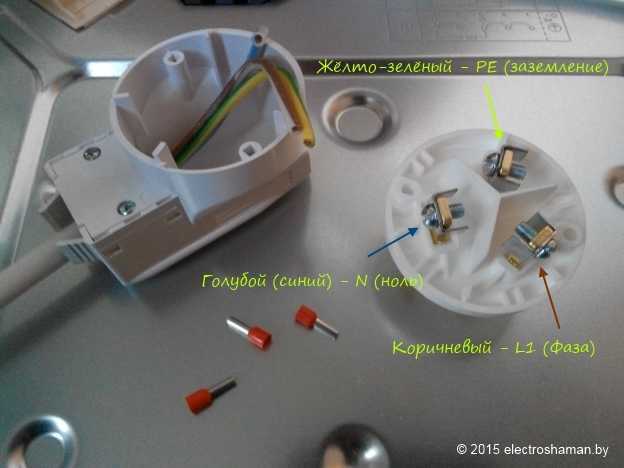

  4. Присоединяют провода к механизму розетки. Желто-зеленый провод, отвечающий за «землю», крепят к центральному заземляющему контакт. «Фазу» и «ноль» присоединяют к крайним контактам.
  5. После того, как провода будут закреплены, подрозетник плотно фиксируют в стене, используя гипсовый раствор.
  6. Когда раствор высохнет, механизм закрепляют шурупами и устанавливают верхний изолирующий корпус силовой розетки.

На этом процесс установки считается завершенным. Теперь подключают питание и проверяют, работает ли оборудование.

Некоторые советы для подключения

Инструкцией от производителя оговаривается обязательное подключение заземления для варочной поверхности. В соответствии с этим вид ее несколько отличается от обычных разновидностей инсталляций. Фото розетки для варочной панели, которая имеет заземление, представлено далее.

Ни в коем случае нельзя пользоваться этой техникой при отсутствии заземления или его некорректном выполнении. Категорически запрещается подключать проводник к трубам или стоякам. Заземление по такой схеме опасно для жизни.

Если же была приобретена техника с проводом для трехфазного изделия, но в квартире проведена однофазная сеть, можно выйти из такого затруднительного положения. Черный и коричневый провода, которые идут в комплекте с варочной поверхностью, соединяют через клемму вместе. Это будет провод фазы. Далее все подключается как обычно.

Частые ошибки при подключении

Если после подключения панель начинает работать непонятным образом — сама выключается, через несколько секунд может опять включиться. Не спешите грешить на неправильный монтаж.

Вполне возможно что в программе выставлена защита от детей, вода пролилась на сенсоры, или случайно нажали не на те кнопки. У некоторых моделей есть функция распознавания посуды. Пока не поставите на конфорку кастрюлю, разогреваться она не будет.

Еще одна распространенная проблема — работают только две конфорки из четырех, а остальные демонстрируют остаточное тепло (высвечивается буква H). Это связано с блокировкой при однофазном подключении трехфазных моделей.

Таким образом программно ограничивается мощность.

Поэтому сперва хорошо разберитесь с документацией и только потом обратно лезьте в клеммник подключения.

Можно ли подводить два кухонных устройства к одному разъёму питания

При правильной проводке электричества эти устройства подсоединяют к выводу для электроплиты.

Часто мастера прибегают к тому, что отсекают штекер от духового шкафа и присоединяют устройство к электросети при помощи клемм. Недостатком такого метода выступает то, что в таком случае теряется гарантия на духовку по причине повреждения вилки.

Другим способом можно подключить эти два устройства, установив дополнительную розетку на духовой шкаф и на варочную панель отдельно. Но это надо предусмотреть ещё на этапе ремонта. Не все домовладельцы продумывают такие вещи на этапе ремонта, не спланировав расположение предметов гарнитура в кухне.

Третий способ способен решить эти неудобства просто. В этом случае не надо предварительных подготовок, ставить вспомогательные розетки или повреждать фидер штекера. При этом нет надобности выводить силовой фидер. Для подключения варочной панели и духового шкафа применяют составное гнездо, где совмещаются силовой электроразъём для электроплиты и классическая евророзетка для электропечи.


Такая модель розетки накладывается поверх стандартной. Вырисовывается дилемма, какой кабель нужен, чтобы её подключить? Ответ – обычный электрокабель устройства для приготовления пищи, где сразу можно присоединить и шкаф для запекания, но его мощность не может превышать 3 кВт. Проще говоря, они подключаются на один кабель.

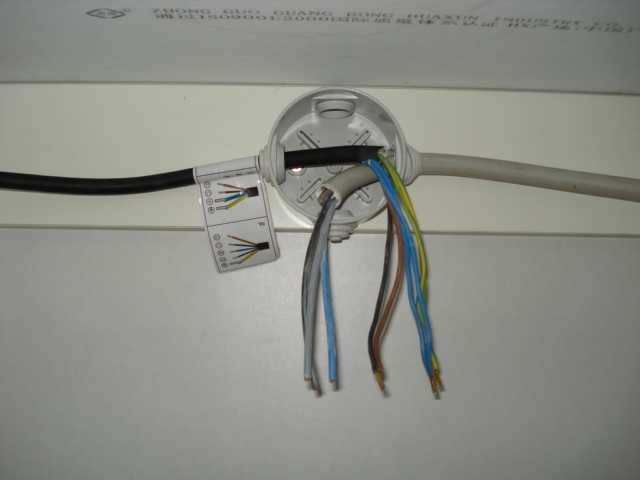

Заводской фидер оснащён маркированными жилами: белого, синего и жёлто-зелёного цвета. Для питания духовки от электричества также понадобятся:

  1. Подрозетник.
  2. Гнездо на электродуховку.
  3. Штекер (нет в наборе).

Чтобы избежать вероятности удара электричеством, контроль доверяют автоматическому выключателю и УЗО. Его лучше предварительно приобрести для щитка. При надобности подключения духовки и варочной панели применяют дифференциальный выключатель, способный выдержать общую нагрузку. Устанавливать розетку надо на оптимальной и доступной высоте (в метре от пола), но нельзя её устанавливать за духовкой. Оптимальный вариант – по обе стороны прибора.

Заключение

Электрические и индукционные варочные поверхности не подключают к обычным бытовым розеткам.

Для нормальной работы такого мощного оборудования необходимы специальные усиленные комплектующие. Исключение составляют маломощные настольные модели индукционных плит и газовые варочные поверхности с электроподжигом. Для подключения этих устройств подходят обычные розетки на 16 А.

Источники

  • https://FB.ru/article/242072/rozetki-dlya-varochnoy-paneli-foto-ustanovka-kakuyu-rozetku-vyibrat-dlya-varochnoy-paneli-kakaya-rozetka-nujna-dlya-varochnoy-paneli
  • https://rem.ninja/kuhnya/tehnika/kakuyu-rozetku-vybrat-chtob-podklyuchit-duhovku-i-varochnuyu-panel.html
  • https://setafi.com/bytovaya-tehnika/varochnaya-panel/kakaya-rozetka-nuzhna-dlya-varochnoj-paneli/
  • https://kitchen-smart.ru/prigotovlenie-edy/duxovka/kak-podklyuchit-varochnuyu-poverxnost-k-odnoj-rozetke.html
  • https://rem.ninja/kuhnya/uhod/kakaya-silovaya-rozetka-nuzhna-dlya-varochnoy-paneli.html
  • https://househill.ru/kommunikacii/electrika/pribory/rozetki-dlya-varochnyx-panelej. html
  • https://stroy-podskazka.ru/duhovye-shkafy/rozetki/
  • https://domikelectrica.ru/kak-pravilno-podklyuchit-varochnuyu-indukcionnuyu-panel/

[свернуть]

К какой розетке подключается варочная панель?

Розетки для индукционной варочной панели

  • admin
  • Стройка и ремонт
  • 0

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

  • кабель для прокладки линии;
  • автоматический выключатель;
  • розетку;
  • вилку;
  • гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Видео — Как выбрать варочную панель для дома

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

  1. Прокладка электрокабеля от щита.
  2. Подключение розетки.
  3. Установка автоматического выключателя и присоединения провода.
  4. Подключение гибкого кабеля к электроплите.
  5. Присоединение к концу удлинительного кабеля вилки.
  6. Непосредственное включение и проверка работоспособности.

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Современная кухня оснащена электротехникой покруче, чем звездолёты в старых фильмах. И требует ответственного подхода к выбору и монтажу проводки и электроустановочных изделий.

Начнём с того, коль вы решили обрадовать хозяйку кухни и установить массу современной бытовой техники, как мелкой, так и крупной — сначала займитесь новой электропроводкой. Для начала, разделите контур освещения и питания, а потом посчитайте количество техники и сколько будут «кушать» кухонные агрегаты. Скорее всего, питающих контуров понадобится несколько. Чтобы не вешать для домашних грозные правила в стиле «стиралку и посудомойку одновременно не включать!».

Запомните!!! Вся мощная кухонная техника должна иметь отдельную линию питания от электрощита.

Но если стиральную машину можно переселить в ванную, а посудомоечные — есть не у всех, то плита и духовка никуда с кухни не денутся. О них и поговорим, а точнее о розетках для варочной панели и духового шкафа.

Какую розетку выбрать для варочной панели и/или духового шкафа

Все зависит от характеристик техники. Варочные панели и духовые шкафы бывают как однофазными, так и трехфазными и могут иметь мощность от 2,5 до 10 кВт.

На заметку! По всем варочным панелям надо сделать отдельную оговорку. Вилок у них нет в принципе, а некоторые модели могут идти и без кабеля в комплекте (есть только клеммные колодки). Подумайте, так ли вам нужна розетка для варочной панели? Возможно, целесообразней будет питающий кабель от щитка подключить напрямую на клеммники панели, либо сделать соединение кабелей через мини-щиток, если поверхность идет в комплекте с кабелем. В этом случае вилка-розетка для варки не понадобятся. Но про автомат и УЗО забывать не стоит, ставим их на линию электроплиты. Как их подобрать — описано ниже.

Однофазное подключение

(встречается чаще всего)

«Варка» и/или духовой шкаф мощностью до 3.5 кВт подключаются в стандартную розетку на 16 А/220 В. У духового шкафа в большинстве случаев установлен обычный провод и 16-ти амперная вилка (при независимом подключении), поэтому потребуется только розетка. У варочной панели вилки нет, поэтому подбирать придется и вилку, и розетку.

Для более мощных однофазных моделей электроплит и шкафов от 3.6 до 7 кВт понадобится силовая розетка с характеристиками 32 А/220 В и при необходимости — специальная вилка на 32А.

Трёхфазное подключение

Трехфазная варочная поверхность и/или духовой шкаф требуют питания с вольтажом в 380 В и трёхфазную розетку на 20 Ампер, если мощность не выше 3.5 кВт или в 32 Ампера для мощной варки от 3.6 до 7 кВт. Если в комплектации духового шкафа и/или варочной панели вилка не прилагается, то понадобится также 3-фазная вилка с соответствующим ампертражом.

Запомните!!! Вилки и розетки для подобной техники обязательно имеют заземляющий контакт. Поэтому штырьков и отверстий у них больше. У однофазных — три (2 питающих и земля), у трёхфазных — пять (3 питающих, земля и нейтраль). Подключение без заземления опасно для жизни!

Таким образом, нельзя заменить специальные розетки под варочную панель и духовой шкаф на модели для осветительных приборов и мелкой бытовой техники.

Куда устанавливать розетки под варочную панель и духовой шкаф

Тут особых требований нет. Обычно это цокольная зона кухни и высота установки 10 см (верхний край розетки). Если духовка смонтирована выше уровня стола, то розетку желательно также сделать поблизости.

Общее правило! Не ставьте розетки и вспомогательное оборудование непосредственно за техникой. Иначе можете получить проблему — духовка или посудомойка упрутся и не встанут на своё место. Это же касается и остальных коммуникаций. Их нужно выводить либо рядом с техникой, либо ниже ее уровня, если установка техники планируется над полом.

Скрытый монтаж или наружный

Это на ваш выбор, как удобней. Единственное правило — в деревянном доме выполняется наружная электропроводка, и все приборы устанавливаются такие же. Это требование электробезопасности, поскольку дерево — материал горючий и прятать в него провода и прочие источники возгорания категорически запрещено. Это, кстати, касается и кухонной мебели. Если нужно установить розетку для духовки, а рядом запланирован шкаф, то вырезаем в задней стенке отверстие и монтируем всё в стену или на стену, но не на шкаф!

В случае бетонных или кирпичных стен можно использовать оба варианта монтажа розетки для электроплиты. С точки зрения безопасности скрытая установка предпочтительней. Но если период ремонта давно закончен, сгодится и наружный монтаж с помощью кабель-каналов. При установке исключите контакт провода с горючими материалами, такими как дерево, неогнестойкие пластики.

Запомните!!! Нельзя прокладывать для заземления отдельный провод, заземляя розетку на стояки или трубы. Нельзя подключать на контур питания плиты или духовки другие кухонные приборы. Это опасно для жизни.

Купить розетку для варочной панели, поставить и вот оно счастье!

Счастье несомненно будет, но одной розетки для него маловато. Придётся составить целый список комплектующих.

1. Кабель. Для однофазной сети используем кабель 3х4 или 3х6, марок ВВГнг (плоский, круглый) или NYM. Сечение подбирается по мощности техники.

ВВГ, ВВГнг кабель 3х4ВВГ, ВВГнг кабель 3х6NYM кабель 3х4NYM кабель 3х6

2. Коробка или подрозетник. Для настенного монтажа розетки для электроплиты пригодится накладная коробка. Её характеристика должна совпадать с розеточной. То есть, если ставим на 20 А, то коробка и розетка имеют такую маркировку. Аналогично и с 32-амперными — всё берём одинаковое.

Если монтаж внутренний, например, в городской квартире или кирпичном коттедже, то нужен специальный подрозетник.

Коробка накладная Leten для настенного монтажа розеток 20АКоробка накладная Leten для настенного монтажа розеток 32АКоробка Batibox для скрытого монтажа розеток 32А

Конечно, комплектующие и розетки для электроплит выпускает не только компания Legrand. Можно взять дешёвые аналоги, но мы напоминаем, на безопасности экономить — затея плохая.

3. Автоматы и УЗО. Как уже говорилось, на каждую мощную единицу кухонной техники нужна своя линия подключения к щитку электропитания. А это означает, что потребуется автомат и УЗО для безопасного подсоединения кабеля и защиты от поражения током, если вдруг где пробьёт на корпус.

Автоматы также подбираются в соответствии с характеристиками плит и розеток. Для мало и среднемощных однофазных шкафов и панелей (мощностью до 4кВт) ставят однополюсные автоматы на 20 А, для мощных (мощностью свыше 4кВт) — на 32 А. В пару к ним подбирается и УЗО, на ступень выше номинала автомата. То есть для автоматического выключателя на 32 Ампера нужно УЗО 40А/30мА. Для автомата на 20А – УЗО 25А/30мА.

АВВ Автоматический выключатель 1P C20AABB Автоматический выключатель 1P C32AABB УЗО 2Р 25A 30мАABB УЗО 2Р 40A 30мА

В итоге схема подключения кухонной техники к щитку питания будет выглядеть примерно так.

Подключение групп электропроводки кухни к квартирному электрощитку.

Запомните!!! Выбирать комплектующие и подключать варочную поверхность или духовку должен специалист! Неправильный выбор опасен, неверные компоненты, установка без защиты и прочие ошибки могут привести к перегреву проводки и пожару.

Отдельное внимание хотим уделить трёхфазным варочным панелям. Прежде чем покупать такую технику в городскую квартиру, выясните, можно ли её подключить. Стандартная проводка в старых домах идёт на 220 Вольт. А вот в новостройках и частных коттеджах сразу монтируют трёхфазную сеть на 380 В. Для неё понадобятся свои комплектующие.

1.Кабель. Трёхфазный силовой кабель ВВГнг(А) 5х4 для мощных моделей от 4 кВт или 5х2.5, если варочная панель имеет небольшую мощность не выше 4 кВт.

Кабель силовой ВВГнг(А) 5х4 -0.660 однопроволочный ГОСТ+Кабель силовой ВВГнг(А) 5х2,5 -0.660 однопроволочный ГОСТ+

2. Автоматы и УЗО. Потребуется трёхполюсный автомат на 32 или 20 Ампер в зависимости от мощности варочной поверхности или духового шкафа и четырехполюсные УЗО (для трёхфазной сети). Выбираются так же, с превышением на шаг от номинала автомата. Если вы выбрали трехполюсный автомат на 20А, то нужно взять УЗО 25А/30мА. Для трехполюсного автомата на 32А потребуется четырехполюсное УЗО 40А/30мА.

ABB Автоматический выключатель 3P C20AABB Автоматический выключатель 3P C32AABB УЗО 4Р 25A 30мАABB УЗО 4Р 40A 30мА

3.Подрозетник или коробка. В зависимости от того, каким способом придётся устанавливать точку подключения: наружным или внутренним.

Коробка накладная Leten для настенного монтажа розеток 20АКоробка накладная Leten для настенного монтажа розеток 32А Коробка Batibox для скрытого монтажа розеток 32А

Ассортимент розеток, как для однофазных, так и для трехфазных варочных панелей и духовых шкафов можно купить в нашем интернет-магазине.

Розетки для плиты Leten

Как отдельно, так и в парном варианте. Такой набор стоит дешевле, чем если покупать всё по отдельности.

Вам нужен электрик для установки индукции?

Индукционная плита работает от того же источника питания, что и духовка, или она может работать от обычной розетки на 13 А?

Нет необходимости подключать индукционную плиту к той же цепи, что и духовку; это может привести к срабатыванию УЗО. Многие индукционные печи с керамическим верхом представляют собой приборы, работающие по принципу «подключи и работай»; все, что вам нужно, это розетка на 13 ампер, установленная в удобном месте, чтобы кабель не был виден.

Содержимое

Вам нужно больше мощности для индукционной плиты?

Нет, индукционные плиты потребляют не больше энергии, чем обычные электрические плиты. Они более эффективны, чем стандартные электрические плиты.

При приготовлении пищи на индукционной плите почти 90 % вырабатываемой энергии уходит на приготовление пищи. Напротив, стандартная электрическая кольцевая плита использует всего 70% по сравнению с этим, что в конечном итоге экономит энергию, и вы платите меньше за электроэнергию.

Нужен ли X собственный канал UK?

Это зависит. Если вы одинокий человек и можете использовать только одну позицию нагрева на варочной панели или максимум две, вам может сойти с рук индукционная варочная панель «подключи и работай».

Варианты индукционных варочных панелей с автоматическим подключением потребляют меньше энергии, но не так эффективны при выработке тепла.

Если у вас семья и вы будете использовать все четыре положения нагрева, то рекомендуется включить индукционную плиту в отдельный контур.

При полном использовании индукционной варочной панели ее необходимо запитать от собственного источника питания на 32 А через двухполюсный изолирующий выключатель или подходящий АВДТ.

Можно ли использовать индукционную плиту и духовку в одном контуре?

Да и Нет, духовка нуждается в собственном источнике питания; добавление индукционной плиты может привести к срабатыванию духовки при работе с индукционной плитой.

Вы не можете превысить мощность усилителей АВДТ.

Однако здесь вам понадобится опыт электрика. Вы можете иметь до 15 кВт в бытовых условиях на 6-миллиметровом кабеле и 32-амперном АВДТ.

Если вы примените различные электрические нагрузки и сверитесь с таблицей 4 местного руководства IET, вы согласитесь, что этого можно легко достичь.

Можно ли ставить индукционную плиту над духовкой?

Да, если после выреза столешницы достаточно места для установки индукционной плиты, то можно разместить духовку, электрическую или газовую, под ней.

Какое расстояние необходимо между плитой и духовкой?

Зависит от модели духовки, и вам следует проверить это перед планированием установки. Обычно между духовкой и индукционной плитой достаточно зазора в 200 мм.

Нагреваются ли днища индукционных плит?

Да, но не такой горячий, чтобы причинить вред. Горячее лучше описать как теплое, и это одна из особенностей использования индукционной плиты.

Верхний ящик под индукционной плитой можно использовать для кухонной утвари, ножей и вилок при обычной выкладке столовых приборов.

Можно ли поставить холодильник под плиту?

Да, именно поэтому индукционные плиты так популярны на небольших кухнях. Вы можете без проблем разместить встроенную технику под варочной панелью.

Однако существуют строгие правила установки шкафов над и вокруг варочных панелей, поэтому перед проектированием кухни следует проверить.

Можно ли поставить варочную панель над зданием под двойной духовкой?

Да, вы должны знать, что необходимо следить за газом в духовке, чтобы не загораживать газовые трубы, идущие на кухню и рядом с духовками.

Можно ли установить индукционную плиту самостоятельно?

Теоретически установка индукционной плиты будет состоять из двух частей. Во-первых, вам нужно следовать инструкциям производителя и соответствующим образом обрезать рабочую поверхность.

Затем установите фиксирующие зажимы на основание печи, чтобы зажимы могли зафиксироваться в вырезе на рабочей поверхности.

Не используйте силикон во время установки варочной панели. Варочная панель должна поставляться с прокладкой для герметизации края варочной панели и рабочей поверхности.

Во-вторых, если вы добавили цепь для индукционной плиты, вызовите квалифицированного, аккредитованного, компетентного электрика. Ваша новая цепь на кухне подпадает под часть P строительных норм и классифицируется как требующая уведомления строительного инспектора.

Только квалифицированный, компетентный, аккредитованный электрик может подключаться к потребительскому блоку и концам кабеля от индукционной плиты.

Какая мощность требуется для индукционной плиты в Великобритании?

Более 4кВт. Большинству обычных индукционных варочных панелей требуется здоровенный источник питания, чтобы они работали идеально и позволяли вам использовать индукционную плиту на полную мощность.

Есть некоторые споры о том, может ли он совместно использовать цепь духовки, предполагая, что духовка электрическая, и ответ положительный, если вы применяете разнесение.

Какое разнообразие электрической нагрузки?

 Именно то, что он говорит, электрическая нагрузка вокруг вашего дома не всегда работает на полную мощность.

Возьмем, к примеру, духовку. Если у вас установлено максимальное значение, как только духовка достигает температуры, она продолжает включаться и выключаться, чтобы поддерживать температуру внутри духовки.

Так работает большинство приборов. Цикл питания увеличивается и уменьшается в зависимости от требований устройства.

Из-за неравномерности нагрузки вы могли бы использовать общий источник питания духовки, что в таком случае не подпадало бы под часть P строительных норм и правил, что снижает ваши затраты на установку.

Являются ли индукционные плиты более безопасными, чем газовые?

Нет огня, с которым нужно бороться, и риск возгорания во время приготовления пищи значительно снижается, что делает использование индукционной плиты более безопасным.

Индукционные плиты отлично подходят для более быстрой уборки, керамическая поверхность легко моется, а в ней нет укромных уголков и закоулков, где можно было бы спрятать пролитую жидкость, что снижает вероятность накопления бактерий.

Индукционная плита — 32 А

Привет всем,

В настоящее время у меня есть газовая плита, которая подключена к стандартному выключателю 13a внизу за тягами зажигания. Мы хотим заменить это индукционной плитой, для которой требуется 32a.

Розетка подключена к панели на нашей кухне, обозначенной как Hob. У нашей плиты (которая находится отдельно на кухне) есть собственный выделенный выключатель в другой части кухни.

Что будет связано с переносом этой цепи на 32а? Глядя на блок предохранителей, розетки на кухне идут от блока 32А в блоке предохранителей.

Спасибо

5

5 ответов от электриков MyBuilder

Лучший ответ

Alliance Electrical Ltd

Халл, Восточный Йоркшир • Участник с 1 декабря 2015 г. 73 рабочие места, 100% положительный обратная связь

Розетка, обеспечивающая питание вашей текущей варочной панели, предназначена только для зажигания, цепь, необходимая для вашей новой электрической варочной панели, вероятно, должна быть установлена ​​из новой, если уже нет доступной цепи, соответствующей нагрузке новой прибор. Если вы не уверены, вам лучше нанять электрика, чтобы проверить и установить новую цепь, если это необходимо.

2020-01-12T14:05:01+00:00

Ответ получен 12 января 2020 г.

Дуговой электрический

Wigton • На сайте с 28 декабря 2016 г. 41 рабочие места, 100% положительный отзыв

Если цепь, на которую вы смотрите, помечена как розетки, вы не можете подключить к ней варочную панель на 32 А, так как вы израсходуете весь запас для своих розеток, для работы потребуется выделенная цепь, которую установит зарегистрированный Электрик по части р Самостоятельная работа не допускается для новых цепей и особенно на кухнях. Он также должен быть защищен УЗО в соответствии с правилами электропроводки 17/18.

2020-01-13T14:15:02+00:00

Ответ получен 13 января 2020 г.

ACUMEN ELECTRICAL SOLUTIONS LTD

Broadstairs • На сайте с 9 декабря 2019 г. 13 рабочие места, 100% положительный отзыв

Если я не проверю установку, мне будет очень сложно дать совет.
Квалифицированный электрик должен идентифицировать цепь на плате и на конце. Там может быть или нет 6-мм T&E с гнездом, что экономит процесс новой схемы.
Я не могу настаивать на том, чтобы воспользоваться услугами квалифицированного электрика.

2020-01-18T18:45:02+00:00

Ответ получен 18 января 2020 г.

Профессиональные электрические услуги

Килмуир • На сайте с 20 фев. 2019 • 15 рабочие места, 100% положительный отзыв

В качестве альтернативы можно купить индукционную плиту на 13 А.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
