Ростверк что это такое: что это такое? Его виды и особенности

что это и его роль в обустройстве фундамента

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Любое сооружение нуждается в надежном, качественном, грамотно спроектированном и обустроенном основании. Сегодня большой популярностью пользуется ростверковый фундамент на сваях, который имеет экономическую выгоду по сравнению с традиционным ленточным основанием. Особенностью конструкции является горизонтальная перемычка, связывающая сваи. Ростверк: что это такое и в чем его главное назначение, подробно описано в статье.

Заливка монолита с ростверком

Ростверк: что это за элемент и зачем он необходим

Рассматривать данный вопрос необходимо начать с определения: что такое ростверк фундамента. Внутренний строительный элемент представляет собой горизонтальную бетонную, стальную или деревянную перемычку, связывающую разрозненные элементы столбчатого или свайного фундамента между собой, в результате чего создается ровная площадка для монтажа окладного венца.

Ростверк воспринимает нагрузку от несущих конструкций здания и равномерно распределяет ее на опоры, которые передают нагрузку на грунт.

Ростверк сэкономит время, деньги и силы на строительство основания

Такая конструкция по своей жесткости и прочности не уступает традиционному ленточному фундаменту, но цена ростверкового фундамента будет намного ниже, что связано с меньшими трудозатратами и трудоемкостью работ.

Конструкция основания создается с использованием каркасной технологии, где столбы или сваи воедино связываются между собой для образования прочного основания. Фундамент с ростверком сооружается на глинистых, торфяных, лессовидных, суглинистых, пучинистых и илистых грунтах. Строительство дома может быть выполнено на территориях с витиеватым рельефом или на склонах.

Разновидности ростверка и какие у него есть типы

Эргономичность, долговечность и эстетичность здания зависит от типа ростверка, который укладывается на столбчатый или свайный фундамент. Он может быть плитный, ленточный и стаканный.

В зависимости от места расположения ростверка относительно земляного полотна различают следующие виды конструкций:

• повышенный;
• высокий;
• заглубленный.

Ростверк со сваями может стать основанием для здания из любого материала

Конструкция перемычки может быть:

• монолитной;
• сборно-монолитной;
• сборной.

В зависимости от материала изготовления различают ростверки:

• металлические;
• деревянные;
• бетонные;
• железобетонные.

Типы элемента и основная задача ростверка

Главным назначением ростверка является восприятие нагрузки от несущих элементов здания и равномерное ее распределение на фундамент. Наиболее распространенным и экономически оправданным является свайный фундамент.

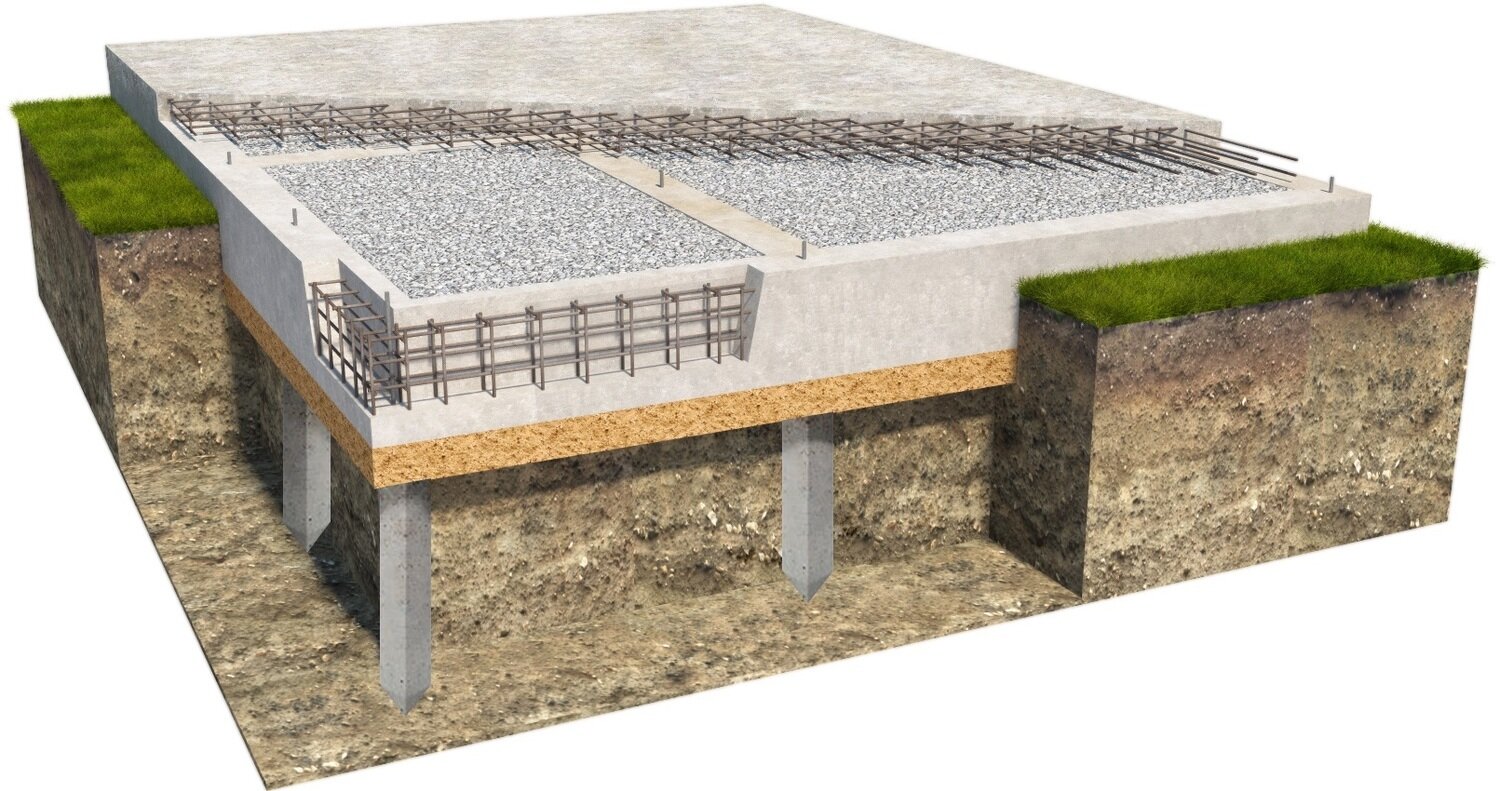

Плитный ростверк по сваям в виде крупноформатных железобетонных плит устанавливают при значительных габаритах строения по его периметру. Такой ростверк укладывается на стандартный пирог, состоящий из:

• песчано-гравийной подушки в виде двух слоев по 10 см с виброуплотнением;
• кольцевого дренажа, расположенного на уровне подошвы ростверка;
• бетонной подготовки в виде стяжки без арматуры;
• гидроизоляции.

Если грунтовые воды залегают довольно высоко, то при возведении такой конструкции нет нужны делать дополнительные отводы

Ленточный фундамент на сваях может быть монолитным или сборным. Первый вариант используется для буронабивных свай. Это связано с тем, что материалы имеют одинаковое линейное расширение и технические характеристики. Также в теле ростверка легче замуровать оголовки с торчащей арматурой.

Сборный ленточный ростверк используется в технологии деревянного строительства. Деревянные брусья укладываются на оголовки и стыкуются в полдерева. Это позволяет снизить затраты на строительство и приступать к возведению строения уже на следующий день после устройства основания.

Сборный ленточный ростверк может быть выполнен в виде железобетонных балок, примыкающих к оголовку свай. Такая конструкция используется преимущественно для винтовых свай, обвязанных двутаврами или швеллерами.

Благодаря основанию с ростверком есть возможность возведения фундамента даже в сложных местах

При устройстве железобетонных буронабивных свай с ростверком может быть использован стаканный тип конструкции. Ростверк представлен подколенником, установленным на столб, высотой кратной 15 см, шириной – 30 см. Каждый стакан должен опираться на четыре сваи. Такой тип основания используется при монтаже колонн. Чаще всего применяется в с/х и промышленном строительстве.

Что такое ростверк: конструкция элемента

Монолитный ростверк является наиболее удачным решением для малоэтажного строительства. Элемент представлен цельной конструкцией замкнутого типа, выполненной из железобетона или бетона. Он заливается при строительстве, в виде монолитной плиты или балки (ленты). В первом варианте конструкция связывает все сваи в единую систему, которая охватывает всю площадь здания. Ленточный ростверк соединяет сваи последовательно и устанавливается только под несущими элементами строения.

Ростверк, надежно фиксируясь к сваям и включая их в свою толщу, соединяет элементы основания. Монолитный ленточный ростверк может быть повышенный, высокий или заглубленный. Он устраивается при неблагоприятных геологических условиях грунта. Выполнение такого ростверка отличается высокими техническими и эксплуатационными характеристиками. Однако конструкция имеет повышенную трудоемкость, высокую стоимость работ и требует создания густого армирования.

Ростверк выполняет функцию равномерного распределения нагрузки по всему периметру основания

Сборный ростверк представлен конструкцией, выполненной из стальных балок, соединенных между собой сваркой. В качестве соединительных элементов используются двутавры и балки. Также конструкция может быть выполнена из деревянных брусьев. Такой вариант используют преимущественно для возведения некапитальных сооружений и промышленных зданий. Конструкция монтируется и закрепляется на оголовки свай, что не требует последующего замоноличивания.

Полезный совет! Для строительства частного дома сборный ростверк использовать нецелесообразно, ибо это связано с весьма трудоемким и затратным процессом.

Сборный тип имеет и свои недостатки. В первую очередь процесс монтажа является весьма трудоемким, что связано со значительным весом металлических элементов. В отдельных местах ростверка могут образовываться области с невысокой прочностью, что связано с низкой жесткостью сварных соединений. В связи с образованием коррозии или гниения дерева конструкция является недолговечной, что ограничено 1020 годами эксплуатации.

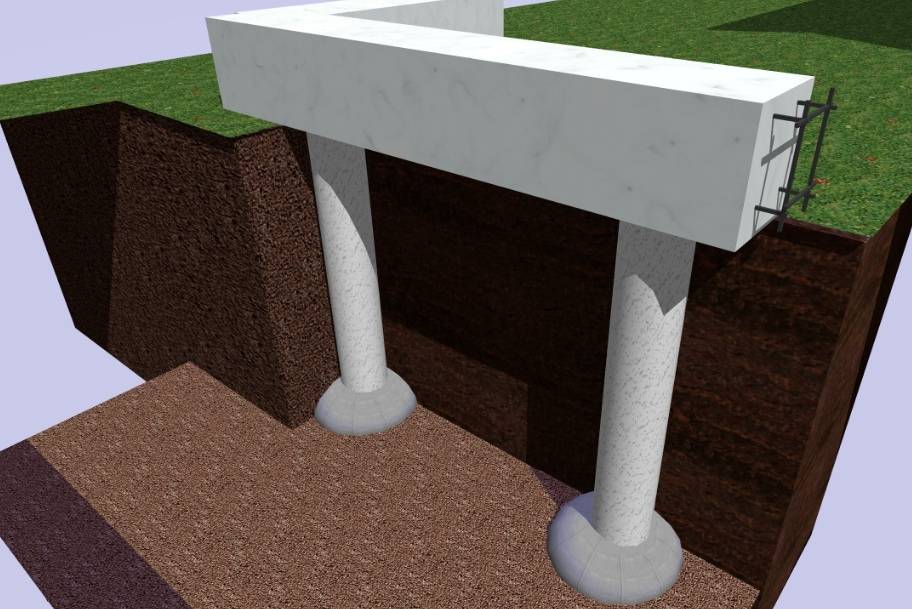

Схема свайного фундамента

Промежуточным решением между двумя предыдущими вариантами является монолитно-сборный ростверк. Сборная конструкция состоит из заранее изготовленных деталей, которые укладываются на сваи и связываются друг с другом шпоночным соединением.

Осуществляется это во время строительства. Затем вся конструкция омоноличивается.

Оптимальное место расположения ростверка

Наиболее рациональным решением с точки зрения целостности конструкции и стабильности ее работы при возникновении различных деформацийсчитается устройство высокого или висячего ростверка на буронабивных сваях. Он устанавливается над уровнем грунта не менее 10 см. Если расстояние будет меньше, возникнет вероятность повреждения целостности ростверкаи узлов соединения его со сваями, что приведет к вырыванию последних.

Главным недостатком такой конструкции является отсутствие герметизации пространства между нижней частью ростверка и грунтом. Благодаря тому, что создается свободный доступ холодного воздуха, увеличиваются теплопотери дома. Решить проблему можно при помощи монтажа щитов или дополнительного утепления пола дома.

Благодаря фундаменту с ростверком, нет необходимости в рытье огромных котлованов

Полезный совет! Такой тип ростверка целесообразно выбирать для субтропического климата, также при возведении деревянных конструкций.

Подошва повышенного ростверка располагается на уровне грунта, на который укладывается гравийная или песчаная подушка толщиной 10-15 см, для чего извлекается слой грунта. Такая прослойка способствует снижению влажности грунта под зданием и свободной фильтрации воды. В таком варианте исключается образование продуваемой области между грунтом и перекрытием.

Заглубленный ленточный фундамент на буронабивных сваях является наиболее популярным вариантом, в то же время и самым нерациональным. Для его создания по периметру будущего здания вырывается неглубокая траншея. Далее устанавливаются сваи таким образом, чтобы из дна траншеи торчали их оголовки. Устраивается песчаная подушка. После этого выполняется желоб-опалубка, дно которого располагается ниже уровня земли. Далее создается бетонный ростверк.

Полезный совет! Несмотря на то, что под заглубленным ростверком образуется непродуваемое пространство, в качестве дополнительной изоляции можно смонтировать шверты, которые будут воспринимать нагрузку от вспучиваемого грунта во время морозов.

Выбор вида ростверка зависит от ландшафта, климата и веса здания

Из какого материала изготавливается ростверк

Железобетонный ростверк характеризуется повышенной прочностью, надежностью, стабильностью работы, жесткостью, несущей способностью и долговечностью. Это наиболее распространенный вариант. В составе конструкции присутствует арматура, что увеличивает прочностные характеристики ростверка, забирая на себя часть нагрузок. Армирование может выполняться созданием полноценного пространственного каркаса или закладкой отдельных стержней.

Важно! При формировании железобетонного ростверка должен быть обеспечен достаточный защитный слой для арматуры.

Изготовление бетонного ростверка идентично предыдущему варианту. Отличием является отсутствие армирования. Вся нагрузка воспринимается бетонной конструкцией, которая накрывает оголовки свай на высоту не менее 10 см. Данный вариант является менее прочным и долговечным. Бетонный ростверк используют при возведении одноэтажных зданий.

Изготовление металлического ростверка осуществляется из профильного проката, представленного двутаврами и швеллерами. В результате получается прочная и жесткая конструкция. Но в связи с возможной коррозией металла, особенно в местах сварных соединений, металлический ростверк является недолговечным. Его используют для строительства одноэтажных строений.

Схема свайного фундамента из набивных комбинированных свай

Деревянный ростверк применяется исключительно для возведения строений из дерева. Укладка деревянного бруса осуществляется через гидроизоляционную прокладку на сваи, в качестве которой применяется рубероид или толь. Перед монтажом балки следует обработать специальными составами и антисептиками, что исключит образование плесени и зарождение различных паразитов в толще древесины. Крепление бруса между собой осуществляется при помощи болтов и кронштейнов.

Характеристика свайного фундамента с ростверком

Свайный фундамент – это конструкция, в которой нагрузка на грунт от сооружения передается через сваи, что представлены частично или полностью заглубленными в грунт столбами или брусьями. Для жесткой и надежной связи верхних частей свай устраивается ростверк.  Данный тип фундамента рационально использовать при возведении строений на водонасыщенных слабых грунтах, на склонах, имеющих крутой уклон, в районах, где глубина промерзания грунта превышает 2 м, также, если вес будущего строения превышает 350 т.

Статья по теме:

Дренажная система вокруг дома: устройство дренажа для фундамента жилого здания

Устройство дренажа для защиты фундаментной части здания, специфичность этой процедуры, технология создания конструкции своими руками.

Сваи представляют собой металлические, деревянные или бетонные заостренные, длинные или имеющие пяту стержни круглого или квадратного сечения. Они погружаются в грунт в готовом виде или изготавливаются непосредственно в толще грунта. В готовом виде свая имеет с одной стороны острый конец, которым при помощи специальной строительной техники погружается в толщу грунта, проходя подвижные слои, упирается в твердую почву. При изготовлении свай в грунте выполняется бурение скважин, которые, впоследствии, армируются и заливаются бетоном.

Фундамент с ростверком не подойдет для многоэтажных построек

Разновидности свайных фундаментов с ростверком

По способу погружения в грунт свайный фундамент может быть набивным, забивным или винтовым. Первый вариант представлен бетонными или железобетонными конструкциями. Для их создания арматура предварительно напрягается, что увеличивает трещиностойкость фундамента. Для устройства свай в толще земли необходимо просверлить требуемое количество отверстий заданного диаметра и глубины. В каждое из них вставляется обсадная металлическая или бетонная труба. В нее опускается арматура и вся полость заливается бетоном.

Конструкция может быть выполнена с закрытым или открытым нижним концом. Главным преимуществом такого типа свайного фундамента является высокая несущая способность, простая технология, сниженная себестоимость работ, что связано с минимальными трудозатратами, отсутствие негативного воздействия и вибраций на окружающие сооружения.

Второй вариант предполагает забивание в грунт готовых железобетонных свай. В качестве специальной техники могут быть использованы копры, вибропогружатели и гидравлические сваесдавливающие агрегаты, выбор которых зависит от характеристики грунта, особенностей и глубины забивания свай. Данный тип фундамента применяется в зонах вечной мерзлоты. Забивные элементы могут быть круглой, квадратной или трапециевидной формы. Для увеличения надежности и несущих характеристик сваи могут быть оснащены дополнительными опорными кольцами.

Пример дома на сваях с ростверком

Винтовой ростверковый фундамент: что это такое

Фундамент с ростверком на винтовых сваях является одним из новых вариантов. Конструкция обладает хорошими эксплуатационными характеристиками и может устанавливаться на любом типе грунта. Свая представлена полой трубой, острым наконечником и одной или несколькими лопастями. Наконечник может быть сварным или литым.

Для каждого типа грунта используется определенный вид винтовых свай. Для каменных участков применяют узко-лопастные винтовые сваи, которые имеют особо прочные сварные наконечники и двойные лопасти, что обеспечивает надежное сцепление с грунтом и предотвращает перекос сваи. Для талых и обводненных грунтов применяются сваи с острым литым наконечником и лопастями среднего размера, что является гарантией легкого проникновения элемента в грунт без его разрыхления.

Для вечномерзлых грунтов используют сваи с лопастями небольшого размера, что способствует быстрому введению элемента в грунт без риска перекоса. Наконечник сваи имеет специальную фрезу, изготовленную из особо прочных легированных сталей. Такие элементы отличаются высокой стоимостью.

Ростверк никогда не должен опираться на грунт

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Полезный совет! Для многоэтажных и долговечных построек целесообразно выбирать сваи-стойки ТИСЭ, имеющие значительное уширение в нижней части элемента, что позволяет исключить дальнейшую осадку.

Сваи в грунте могут располагаться по одному из способов:

• одиночному;
• ленточному;
• полосами;
• в виде куста;
• полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Плюсы и минусы свайно-ростверкового фундамента

Подбирая основание для будущего строения необходимо изучить плюсы и минусы свайного фундамента с ростверком. Такая конструкция имеет отличную устойчивость и высокую несущую способность. Это особенно важно для строительства домов на почвах, которые склонны к подвижкам. Данный тип фундамента часто встречается в сейсмически активных зонах, когда основа останется неподвижной при небольших землетрясениях.

Ростверк лишь соединяет сваи и равномерно распределяет нагрузки между ними

Важно! Классические сваи способны выдерживать нагрузку до нескольких тонн.

Свайно-ростверковый фундамент целесообразно выбирать для строительства сооружений на грунтах со сложной структурой, особенно в горной местности, которая характеризуется небольшим слоем сыпучего грунта. Производители выпускают сваи различной длины, что позволяет возводить фундамент на склонах, а также создавать криволинейные объекты. Свайно-ростверковый фундамент является идеальным основанием для строительства здания из любого материала.

Благодаря тому, что ростверк не контактирует с землей, исключается вероятность подтопления сооружения грунтовыми водами, попадания в дом грызунов и различных насекомых. Для возведения свайного фундамента с ростверком нет необходимости в предварительной очистке и выравнивании площадки строительства, что уменьшает трудоемкость и себестоимость работ. Возводить фундамент можно самостоятельно без привлечения мощной строительной техники, что особенно важно в условиях плотной застройки или на небольших земельных участках.

Однако данная конструкция имеет свои недостатки. При проектировании этого типа фундамента следует выполнить точные расчеты с привлечением специалиста. Здесь следует учесть длину, диаметр, вес, количество свай и их точное месторасположение.

Ростверк будет идеальным вариантом для загородного дома

Важно! Свайный фундамент не рекомендуется использовать для тяжелых, массивных сооружений даже за счет увеличения диаметра свайных элементов.

Еще одним недостатком является трудоемкий ремонт основания, который потребует сооружения подпорных стенок или установки дополнительных свай. Возведение свайного фундамента с ростверком исключает устройство подвального помещения и требует дополнительного утепления нижней части здания.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Полезный совет! Для выполнения расчета свайного фундамента с ростверком можно воспользоваться онлайн-калькуляторами или услугами специалистов строительных компаний.

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Устройство свайно-ленточного фундамента своими руками

Сооружение ростверка на столбчатом или свайном фундаменте своими руками является посильной и выполнимой задачей. Первый вариант целесообразно выбирать для строительства небольших сооружений без постоянной нагрузки, таких как дачные дома и беседки. Свайный фундамент является наиболее популярным решением при возведении строений, предназначенных для постоянной эксплуатации.

Устройство свайно-ростверкового фундамента своими руками целесообразно выполнять в конце весны, начале лета или ранней осенью. Первым делом необходимо подготовить площадку, очистив ее от мусора и растительности.

Монолитный тип ростверка является цельной конструкцией

Полезный совет! Территорию под будущее строительство рекомендуется обработать химикатами, что исключит рост растительности.

Далее выполняется разметка территории на основании проекта с указанием мест расположения свай. Если используются винтовые сваи, то их следует вкрутить без предварительного создания отверстий. Для этого можно воспользоваться трубой или ломом, который необходимо вставить в оголовок опоры. Для винтовых свай удобнее делать металлический или деревянный ростверк. Бетонную перемычку целесообразно устраивать лишь под будущий дом из камня, для которого требуется высокая жесткость основания.

Важно! Сваи должны располагаться строго перпендикулярно грунту.

Если устраиваются буронабивные сваи, своими руками установить их не получится. Для создания отверстий в грунте необходимо привлечь специальную технику. Буронабивные сваи могут быть изготовлены двумя способами. Первый вариант предполагает в каждую пробуренную лунку поместить опалубку в виде металлической трубы необходимого диаметра. Внутреннее пространство армируется и заливается бетоном. Второй вариант исключает установку опалубки.

Деревянный ростверк бывает лишь один по своему исполнению — сборный

Для устройства свайного фундамента с ростверком используется бетон класса В7,5-В15, что является оптимальным решением для небольших строений. Для габаритных зданий можно применять бетон, классом до В25. Более прочный строительный материал нецелесообразно использовать для частного домостроения. Это экономически не оправдано, поскольку запас прочности материала превышает нагрузку от здания. В каждое отверстие закладывается арматура диаметром 12-16 мм класса А400.

Закладка свайного фундамента с монолитным ростверком

Для работ понадобятся такие инструменты и материалы:

• штыковая и подборная лопата;
• лом;
• колья;
• веревка;
• деревянные доски или листы ДСП для опалубки;
• комплект стальных винтовых свай;
• арматура для армирования свай и ростверка;
• металлические трубы;
• бетонный раствор;
• отвес;
• нивелир или гидроуровень;
• рулетка;
• специальные химикаты;
• плиты пеноплекса;
• песок;
• щебень;
• битумная мастика.

Шверты нельзя закреплять на самом ростверке

Устройство фундамента свайного с монолитным ростверком выполняется по следующему алгоритму:

• очистка и выравнивание основания;
• бурение отверстий в намеченных местах необходимой глубины и размера для свай;
• утрамбовка грунта и создание подушки из песка средней или крупной фракции толщиной 30-50 см на дне отверстий;
• монтаж винтовых или буронабивных свай согласно технологии производства работ;
• подготовка песчаной подушки для монолитного ростверка;
• устройство опалубки;
• в яму опускается каркас из арматуры, состоящий не менее чем из 4 прутьев, длина которых выбирается с учетом высоты обвязки;
• выполнение заливки бетоном;
• создание деревянной опалубки для монолитного ростверка;
• после застывания бетона выполняется сбор арматурного каркаса для ростверка;
• монтаж опалубки для обвязки;
• бетонирование ростверка;
• снятие опалубки после того, как бетон наберет требуемую прочность;
• выполнение гидроизоляции.

Высокий ростверк поднимается выше 15 см над землей

Полезный совет! Если образуется подпольное пространство, его лучше закрыть декоративным цоколем или забиркой.

Армирование ростверка выполняется при помощи стержней класса А400, которые могут быть соединены в каркас сваркой или связаны при помощи вязальной проволоки. Второй вариант является более трудоемким, но надежным.  При укладке каркаса следует оставить расстояние от стержня до опалубки не менее 3 см – для создания защитного слоя из бетона, что предотвратит образование коррозии.

Полезный совет! На углах здания прутья арматуры следует обязательно связывать проволокой.

Создание монолитного ростверка фундамента на сваях

Перед устройством ростверка на сваи следует уложить слой гидроизоляции. Это необходимо для того, чтобы исключить возможность намокания подошвы элементов. В качестве гидроизоляционного материала можно использовать рубероид, полиэтиленовые пленки или мембраны. Если под подошвой ростверка предусмотрена подушка из гравия мелкой фракции, что может нарушить целостность гидроизоляционного слоя, следует предусмотреть подбетонку.

Процесс возведения монолитного ростверка трудоемкий и дорогой

Следующим этапом является устройство опалубки под фундамент на бетонных сваях. Для этого выполняется разметка с шагом 0,5-0,8 м с вбиванием колышков сечением 5х5 см по всему периметру строения. Далее выполняется укладка горизонтальных деревянных досок, в которых вырезаны предварительно отверстия под сваи.

Устанавливаются вертикальные элементы опалубки, которые приколачиваются к горизонтальным доскам. Для опалубки рекомендуется использовать прочные деревянные доски или листы ДСП. Внутри сборную опалубку следует застелить полиэтиленовой пленкой. Габариты опалубки должны превосходить высоту будущего ростверка не менее, чем на 5 см.

Полезный совет! В случае устройства низкого ростверка можно использовать несъемную опалубку, которая станет впоследствии дополнительной теплоизоляцией для стен помещений.

Армирование ростверка: пошаговая инструкция

Следующим этапом при устройстве ростверка свайного фундамента является создание арматурного каркаса, который впоследствии должен быть полностью со всех сторон утоплен в бетон. Для этого необходимо уложить на дно опалубки в поперечном направлении деревянные бруски любой ширины, но с одинаковой толщиной 30-50 мм. На них укладывается нижний ряд стержней арматуры, которые необходимо связать между собой так, чтобы обеспечить одинаковое расстояние между прутьями.

Инструкция по вязке арматуры

Верхний пояс арматурного каркаса необходимо подвесить к поперечным брусьям, которые связывают стойки опалубки. Затем следует связать между собой нижний и верхний пояса.

Для армирования монолитной ленты обычно используется арматура класса А400. Количество стержней подсчитывается исходя из отношения площади поперечного сечения горизонтальной перемычки к сумме сечений всех прутьев, что составляет 1000:1. Выполняется следующий порядок расчета:

• необходимо умножить ширину на высоту ростверка, поделив результат на 1000;
• полученное значение необходимо разделить на площадь сечения одного прутка.

Полученный результат является минимальным количеством стержней, необходимых для армирования.

Полезный совет! Расстояние между рядами арматуры не должно превышать 150 мм.

Устройство дополнительных элементов и бетонирование ростверка

Перед заливкой бетоном горизонтальной перемычки следует заложить специальные трубы, через которые будут проходить инженерные коммуникации, такие как водопровод, отопление, канализация и связь. Также следует предусмотреть в основании вентиляционные отверстия.

Ростверки могут различаться как по конструкции, так и по своему расположению и материалу

Важно! Не следует пренебрегать данным этапом, поскольку потом придется нарушать целостность ростверка.

Для создания монолитного ростверка рекомендуется использовать бетоны марки М300 и М500. При заполнении бетонной смесью опалубки следует использовать вибромашину, которая способна утрясти бетон, чтобы исключить вероятность образования полостей, что повысит прочностные характеристики бетона.

Через два часа после заливки бетона его рекомендуется накрыть пленкой. Если на улице жарко, периодически необходимо снимать пленку и смачивать бетон водой, чтобы на его поверхности не образовывались трещины. Полное застывание конструкции наступит не раньше, чем через неделю, что зависит от температуры окружающей среды.

Если на улице температура воздуха достигает 20 град., опалубку можно снимать через 4 дня, поскольку бетонное основание наберет более половины прочности. Если температура не поднимается выше 10 град., опалубку не нужно трогать на протяжении 14 дней. При температуре воздуха ниже 10 град. необходимо обеспечить дополнительный обогрев и организовать утепление фундамента. После полного застывания бетона можно приступать к созданию гидроизоляционного слоя при помощи битумной мастики.

Ростверк сборного типа может быть выполнен из металла или дерева

Устройство столбчатого фундамента с ростверком

Устройство основания под будущую постройку выполняется по следующему алгоритму:

• очистка территории от растительности с последующей обработкой химикатами;
• разметка участка на основании проекта;
• создание отверстий для будущих столбов;
• трамбование грунта на дне ямы;
• создание песчаной подушки высотой не менее 15 см;
• укладка геотекстиля;
• засыпка щебнем;
• выполнение опалубки для каждой ямы;
• накрывание полиэтиленом опалубочной системы;
• создание каркаса для армирования свай;
• формирование столбов путем заливки в отверстия бетона;
• обработка поверхности столбов битумной мастикой;
• монтаж опалубки между железобетонными столбами для создания ростверка, высота которой должна превышать высоту будущей конструкции на 5-10 см;
• устройство песчаной подушки;
• бетонирование ростверка с армированием конструкции;
• создание гидро- и теплоизоляции.

Сборный ростверк применяют для возведения таких построек, где срок службы не превысит 20 лет

Основные ошибки при возведении свайно-ростверкового фундамента

Первой ошибкой, которая может существенно повлиять на надежность и жестокость конструкции, является неправильное выполнение расчетов нагрузки на основание здания. Здесь очень важно учесть особенность типа грунта местности, где будет выполняться строительство.

Следующей ошибкой считается малая глубина заложения или неправильная установка свай. В грунте под сваями может образоваться свободно пространство, что станет причиной усадки основания. Это, несомненно, приведет к уменьшению воздушной прослойки под ростверком, что может стать причиной обрыва сваи в зимнее время. Чтобы исключить такую вероятность, сваи следует монтировать ниже глубины промерзания грунта.

На практике встречаются случаи, что проектом не предусматривается создание воздушной прослойки под ростверком. Это особенно опасно в зимний период года, когда мерзлая земля значительно расширяется в разные стороны, в том числе и по вертикали. Это приведет к образованию избыточного давления на нижнюю часть ростверка, что может стать причиной его повреждения или обрыва. Чтобы это исключить, следует позаботиться об организации утеплительного слоя в виде плит пенополистирола, которые также будут исполнять роль искусственной амортизации.

Повышенным считается ростверк, у которого подошва находится на одном уровне с землей

Не менее важным моментом является создание надежной связи между ростверком и сваями. Если надежная фиксация отсутствует, это может привести к смещению столбов по горизонтали. В результате чего на них не будет воздействовать расчетная нагрузка от сооружения, которое может в этом месте просесть.

Ростверковый фундамент под дом или другое строение является наиболее популярным и экономически оправданным вариантом в современном строительстве. Он отличается универсальностью, повышенной прочностью и надежностью. Качественно выполненный ростверк, согласно нормативным требованиям, является залогом долговечной конструкции.

Ростверк — что это такое виды и предназначение

Последние двадцать лет строительная отрасль возрождается: меняются технологии, возводятся прочные здания из металлоконструкций, подбираются оптимальные схемы сотрудничества с клиентом. Связи с чем, заказчики проявляют огромный интерес к используемым в проекте фундаментам. В этой публикации мы рассмотрим ростверк — что это такое, виды и предназначение его при строительстве зданий

• Дословно ростверк — что это такое, виды и предназначение его можно определить, сделав перевод немецкого слова Rostwerk, в котором Rost — это решётка и Werk — это строение.

На деле же, эта конструкция, как объясняет Википедия представляет собой верхнюю часть свайного или столбчатого фундамента и служит для распределения нагрузок от несущих элементов здания (сооружения).

Ростверк — что это такое, виды и предназначение? Конкретный вопрос требует не менее конкретного ответа. Это железобетонная рама, которая находится под несущими стенами здания и стоит на вкопанных в землю колоннах. Сбоку ростверк напоминает стол, в котором столешницей является плита (или балка), а ножками сваи, заглубленные в землю.

Достоинства железобетонного ростверка в строительном производстве неоспоримы. Благодаря использованию этой конструкции у зданий повышается:

• Прочность;
• Надежность;
• Устойчивость к воздействию окружающей среды;
• Экономичность — железобетонный ростверк можно выполнить без дополнительных трат на использование спецтехники.

Больше всего конструкция подходит для легких зданий и сооружений из металлоконструкций, а также для строений из традиционных материалов небольших размеров. В загородном строительстве ростверк используется для возведения бань, домов и коттеджей, с ленточным основанием. В этом случае, ростверком будет являться одиночный или двойной настил из брёвен или брусьев, уложенных на щебёнчатую, песчаную или гравийную подушку, выполняющий роль фундамента.

Чтобы определить ростверк — что это такое, виды и предназначение его в строительстве быстровозводимых зданий из металлоконструкций, необходимо визуально представить себе конструкцию, выполненную в виде балок или плит, объединяющих оголовки столбов (свай) и служащих опорной конструкцией для возводимых элементов здания (сооружения).

В современном строительном производстве много различных материалов, самым лучшим решением для ростверка будет бетон или железобетон (сборный или монолитный), дерево или металл. Последние используются не часто и все же мы укажем достоинства металлического ростверка.

Если в качестве обвязки фундамента используют металлопрокат, можно выполнить ростверк из двутавра (ГОСТ 26020-83) или швеллера (ГОСТ 8240-97). Номер изделия зависит от нагрузки. Швеллера выпускаются двух видов:

• С уклоном внутренних граней полок
• С параллельными гранями полок

Так как большой разницы между этими видами нет, несущая способность изделий с одинаковыми номерами не отличается. Если ростверк выполняется из двутавра, необходимо обратить внимание на маркировку. Металлический ростверк прочен, надежен в креплении к свайным фундаментам или к металлическим оголовкам. Если в строительстве используется буронабивной или другой тип фундамента из бетона, крепление металлопроката усложняется.  Этот вид конструкции довольно дорого обходится заказчику. К тому же металлический ростверк подвержен коррозии, а при его выгрузке и установке в проектное положение балок потребуется грузоподъемная техника. Связи с чем использование металлического ростверка в проекте не всегда рентабельно.

Изложенная информация доказывает целесообразность использования железобетонного ростверка на сваях. Устойчивость свай доказана научно-экспериментальным путем. Даже в самом холодном климате и на самых глинистых почвах сваи справляются с морозным пучением, уменьшая пористость грунтов, что снижает показатель влажности. Поэтому заказчику важно знать ростверк — что это такое, виды и предназначение его в строительстве металлических зданий.

Ростверк может быть высоким или низким, заглубленным в фундамент. В первом случае он располагается выше уровня грунта или воды, во втором — конструкция заглубляется непосредственно в фундамент общественных и промышленных зданий. В случае, когда конструкция подошвы фундамента совпадает с отметкой планировки грунта, ростверк будет называться повышенным.

В высотных зданиях ростверком является решетчатая пространственная конструкция, расположенная вверху здания или на промежуточных этажах. В таких проектах помимо того, чтобы знать ростверк — что это такое, виды и предназначение его, обращают внимание заказчика на роль конструкции, которая существенно повышает пространственную жесткость здания и равномерно распределяет нагрузки между вертикальными несущими конструкциями (колоннами, стенами).

Если у вас остались вопросы и вы хотите знать, ростверк — что это такое, виды и предназначение его в вашем проекте, обращайтесь к консультантам компании по телефону 209-09-40. Ждем звонков!

что такое, цены, фото. Какие бывают ростверки: 🔨 ленточный, плитный, высокий и низкий

Ростверк — это верхня часть фундамента соеденяющая сваиили столбы, распределяющая нагрузку равномерно.

Ростверки разделяются:

• по конструкции
• по материалу
• по степени заглубления

Конструкции ростверков

1. Ленточный ростверк.
Связывает один ряд свай, устанавливается под стены сооружений. Особенность: в отличие от кустовых и многорядных ростверков при забивке свай отклонения недопустимы. При отклонении в 5 см часть сечения выступает за ростверк, требуется установка специального выступа. При монолитном ростверке это сделать невозможно.

2. Секционный ростверк.
Соединяет сваи по всей площади фундамента. Допустимы несущественные отклонения. Недостатки – трудоемкость и дороговизна.

Рекомендуем так же посмотреть калькулятор с Он-лайн рассчетом цены

Материал из которых делают ростверк

1. Деревянный ростверк – брус
Используется при строительстве деревянных домов. Фиксируется на сваях стальными прутками. Иногда ростверком служит нижний венец постройки (например, нижний венец бани).

Обычно данный тип ростверка делают для винтовых свай.

Кстати технология установки винтовых свай описана на этой странице

2. Стальной ростверк.
Стальной профиль, используется на Ж/Б и винтовых сваях. Ростверк фиксируется на сваях арматурными прутками и приваривается сваркой. Оптимальны для использования на вспучивающихся грунтах.

3. Железобетонный (бетонный) ростверк. Бетонные плиты, наличие арматуры. Используется при строительстве типовых многоэтажных зданий, реже – для загородных домов.

Оптимален для Ж/Б свай.
Кстати посмотрите видео о том как забивают железобетонные сваи

Виды бетонных ростверков

Бетонные (железобетонные) ростверки бывают сборные и монолитные.

Недостатки сборных:

• Необходимость тяжелой техники.
• Возможность коррозии впоследствии.
• Последовательность установки монолитного ростверка

Процесс строительства бетонного ростверка

Монтаж опалубки -деревянной или сборной металлической.

При строительстве загородных коттеджей для опалубки можно использовать экструдированный пенополистирол. Несъемный вариант, впоследствии будет обеспечивать теплоизоляцию.

Установка арматуры

В плановом строительстве – сталь AI, AII, AIII). Независимо от конструкции ростверка используется двойное армирование. Продольные арматурные прутья 10-12 мм толщиной, поперечные – 6-8 (они не принимают на себя нагрузку, служат для соединения каркаса воедино). Каркас располагается в 3-5 см от обеих поверхностей плиты. Чтобы он не опускался на дно при заполнении бетоном, под него подкладывают бруски, во избежание смещения крепят к опалубке.

Заливка бетоном

Бетонная смесь подается бетононасосом, уплотняется глубинным вибратором. Когда бетон схватится на 25 %, опалубку убирают. Нагружать ростверк можно по достижении 70 % прочности. Монолитные ростверки, как правило, выполняются низкими. Недостатки метода: энергоемкость и дороговизна.

Тк же смотрите — технология свайного фундамента с ростверком

Степень заглубления

1. Заглубленный (низкий) ростверк.

Плита опущена ниже уровня грунта. Способ противопоказан на вспучивающихся грунтах, т.к. грунт, поднимаясь, будет выдавливать ростверк из земли, возможно разрушение соединений со сваями.

2. Низкий (повышенный) ростверк.

Оголовки свай расположены заподлицо с грунтом, плита лежит на его поверхности. Грунт, который может вспучиваться, из-под плиты удаляют, на его место подсыпают не подверженный вспучиванию – щебень, крупнозернистый песок.

3. Высокий ростверк.

Плита располагается на 10-15 см выше грунта. Подходит для вспучивающихся грунтов. Недостаток: такой фундамент требует утепления.

Наши услуги

Компания «Богатырь» базируется исключительно на услугах: забивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

что это такое и какие виды его бывают

Любой фундамент на сваях изготавливается из двух частей – это непосредственно сваи, использующиеся для передачи давления на несущий слой, и ростверк.

Не многие начинающие строители знают, что такое ростверк, и для чего предназначен, но, тем не менее, он имеет большое значение в конструкции основания.

В данной статье будут рассмотрены виды ростверков, их предназначение и основные отличия.

Понятие ростверка и его разновидности

Ростверком называют горизонтально размещенный участок свайного базиса, который используется для принятия и передачи нагрузки от стен постройки на сваи. Помимо этого, ростверк позволяет объединить все сваи в цельное изделие, поэтому крайне важно при работе создать жесткие узлы соединения.

Устройство ростверкаКонструкция может не касаться поверхности

В зависимости от разновидности основания и геологических параметров почвы ростверк может иметь различия:

• По месту размещения. Он может располагаться на грунте, быть углубленным или и вовсе не касаться поверхности.
• По компонентам, которые использовались при производстве. Для изготовления может применяться железобетон, металл, дерево или обычный бетон.
• По конструкции. Изготавливаются монолитный, сборно-монолитный и сборный ростверк.

Схему конструкции свайного фундамента можно увидеть ниже.

Виды по размещению

В зависимости от участка нахождения ленты относительно поверхности земли существуют следующие разновидности:

• высокий ростверк, еще его именуют висячим;
• повышенный;
• заглубленный.

Увидеть расположение разных типов относительно грунта можно на схеме ниже.

Высокий

В домах с высоким ростверком полы будут холодными

Такой тип располагается над уровнем почвы, а его нижняя конструкция возвышается на 10 см относительно планировочной отместки земли. Эта разновидность имеет хорошие показатели стабильности и целостности и позволяет избежать возможных повреждений фундамента. При отсутствии необходимых зазоров ростверк или узлы соединения могут быть деформированы, что приведет к вырыванию свай.

В результате выбора высокого ростверка образуется проветриваемое пространство под полом, что позволит обеспечить высокий уровень влаги в доме и прохладу в жаркое время года.

Минусом такого решения является отсутствие герметизации пространства между почвой и нижней плоскостью перекрытия. Холодные потоки воздуха и отсутствие неподвижного воздушного слоя увеличивают теплопотери постройки. Из-за этого при возведении дома в суровой климатической среде, пол понадобится утеплить. Еще одним недостатком является отсутствие возможности соорудить полноценный цоколь или подвал.

Повышенный

Такой тип является более распространенным и предусматривает размещение его подошвы на уровне почвы.

В качестве основания для ленты используется подушка на основе песка или гравия с толщиной 10-15 см, для монтажа которой удаляется необходимое количество грунта и производится замена на гравий.

В результате образуется противопучинистая подушка, предотвращающая морозное пучение почвы.

Гравийная подушка снижает уровень влаги почвы и предотвращает скопление воды. Несомненным плюсом такого ростверка является отсутствие продуваемого пространства между перекрытием и почвой.

Заглубленный

Заглубленные конструкции располагаются ниже уровня грунта

Как производится монтаж заглубленного ростверка и что это такое? Такой вид отличается размещением ленты ниже поверхности грунта.

По линии установленных свай вырывается яма небольшой глубины, на дне которой монтируется подушка из щебня. После этого в траншею устанавливают опалубку, и производится армирование и бетонирование.

Крепеж между элементами осуществляется путем замоноличевания верхушек свай в ростверке.

Разновидности по типу материала

Железобетонные конструкции стабильны и прочны

В зависимости от конструкции постройки и давления на фундамент ростверк может изготавливаться из следующих материалов:

• железобетона;
• металла;
• дерева;
• бетона.

Железобетонное изделие

Такой тип имеет высокий показатель несущей способности и отличается стабильностью, прочностью и высоким сроком эксплуатации. Именно эти качества гарантировали ему широкое применение. В составе железобетонного ростверка есть арматура, которая повышает прочность, и бетон, позволяющий выдерживать большое давление. Армирование может выполняться как отдельными стержнями, скрепленными в единый каркас, так и заранее собранными каркасами. О том, как не ошибиться с монтажом ростверка, смотрите в этом видео:

Крайне важно при создании основания ростверка обеспечить для арматуры хорошую защитную прослойку.

Металлическая конструкция

Чаще всего для возведения конструкции используют двутавровые или швеллерные балки

Металлический ростверк производится из профильного проката: двутавра или швеллера. Отличается хорошими показателями прочности и жесткости.

Часто используется при создании фундамента на основе свай и винтов и при возведении одноэтажных построек.

Швеллер укладывается на оголовки свай из металла и крепится путем сварки. Основным недостатком такого материала является невысокая устойчивость к коррозии, что приводит к необходимости дополнительной защитной обработки изделий.

Деревянный ростверк

Такая разновидность используется исключительно для деревянных построек. Монтаж деревянных досок  выполняется через предназначенную для этого гидроизоляционную прокладку. Для этого применяется рубероид или толь. О монтаже деревянной консструкции в каркасном доме смотрите в этом видео:

Чтобы избежать гниения древесины, ростверк обрабатывается специальными антисептиками. Крепеж бруса к свае осуществляется при помощи болтов или кронштейнов.

Бетонные конструкции

Устройство такого вида идентично рассмотренному выше железобетонному изделию. Однако имеется и ряд особенностей. В конструкции не предусмотрено армирования. Все давление воспринимается и распределяется бетоном.

При использовании такой разновидности нужно, чтобы оголовки свай заходили в бетон на уровень в 10 см. Применять бетонный ростверк можно исключительно при возведении одноэтажных построек.

Виды по типу конструкции

Сборный металлический крепеж часто бывает недостаточно прочен

В зависимости от параметров конструкции ростверки бывают следующих типов:

• сборные;
• монолитные;
• сборно-монолитные.

Сборная конструкция

Зачастую такая конструкция изготавливается из стальных балок, скрепленных при помощи сварки. Основным минусом такой разновидности является трудная установка тяжеловесных балок и невысокая прочность сварочного крепежа.

Такие виды укладываются на оголовки свай и закрепляются, необходимость в замоноличивании отсутствует. Такое решение прекрасно подойдет для некапитальных домов со сроком эксплуатации до 20-ти лет.

Монолитный ростверк

Монолитные конструкции заливаются с использованием опалубки

Такое изделие производится в виде цельной конструкции, которая заливается непосредственно на стройплощадке. К этой категории относятся бетонные или железобетонные материалы ленточного или плиточного типа.

Ленточная разновидность более широко применяется, но плиточная незаменима при плохих геологических параметрах почвы.

Работа по монтажу монолитного ростверка не отличается высокой трудоемкостью и не потребует больших финансовых затрат.

Сборно-монолитный

Состоит из сборных частей заводского производства, собираемых по типу конструктора. После сборки все швы замоноличиваются, создавая единое изделие. Используется в промышленном строительстве для многоэтажных домов. Подробнее о монтаже монолитного ростверка смотрите в этом видео:

Такая разновидность имеет высокую стоимость, требует специальной техники и точности при установке.

Как видно из статьи, ростверк является важной частью фундамента. Существует много видов такого изделия. Выбор осуществляется исходя из разновидности фундамента и параметров почвы.

Ростверк что это такое? — Postroyka-Dom.com

На этапе подготовки к обустройству фундамента часто приходиться слышать слово ростверк. Что это такое? Именно на этот вопрос и призван дать ответы наш материал. Итак, приступим.

Ростверк является верхней частью (связующим поясом) в свайном или столбчатом фундаменте.

Эго функция – это распределение нагрузки, которую создают несущие элементы постройки. Выполнение ростверка производиться балками или плитами, которые объединяют все столбы (сваи) и выступают в качестве опоры под возводимые элементы строения.

Также, под словом ростверк понимают настил одиночного либо двойного типа, материалом которого служат брёвна или брусья, уложенные поверх щебёнчатой, песчаной или гравийной подушки, и являющие собой фундамент под лёгкие постройки.

Ростверк может быть следующих видов

Высокий ростверк

Относится к данному типу в том случае, если его расположение существенно выше, чем уровень почвы или поверхности воды (к примеру, на причалах и пирсах в портах).

Повышенный ростверк

Относится к данному типу, если происходит совпадение его подошвы и отметки планировки почвы.

Низкий ростверк

Относится к данному типу, в том случае, если наблюдается его углубление в почву (к примеру, в фундаменте под жилые и промышленные здания).

На сегодняшний день, ростверки выполняются чаще всего из бетона и железобетона (сборного или монолитного), бывает, что в качестве материала для них пользуются деревом и металлом.

Само слово «ростверк» начали использовать, поскольку ранее применяли конструкцию, являющую собой решётку из деревянного бруса, поверх которой производилась уклада дощатого настила.

ПО отношению к зданиям большой этажности (небоскребам) ростверк является решетчатой пространственной конструкцией, расположенной в верхней части строения и/или на территории нескольких промежуточных этажей. Здесь ростверк служит для того, чтобы повысить пространственную жесткость строения и более равномерно распределить нагрузки по вертикальным несущим конструкциям (колоннам, стенам и т. п.).

Ростверк также используют как опору, или чтобы подвесить к нему этажную конструкцию в зданиях, имеющих ствольную конструктивную систему (имеющих ядра жесткости). Для этого случая ростверк выступает в роли консольной конструкции. Ростверк такого типа, также называется аутригер-ростверк.

Как заливка свайно ростверкового фундамента — видео

Что такое ростверк фундамента, его устройство и разновидности

Ростверк – горизонтальная часть свайно-столбчатого фундамента, соединяет отдельные сваи (столбы) в единую конструкцию. Его задача – равномерно распределить и передать со стен нагрузку на сваи и затем на грунт, зафиксировав положение свай и не позволяя им в дальнейшем отклоняться от вертикали. Сам ростверк на грунте не лежит и на грунт не давит. В этом его отличие от ленточного (ленточно-столбчатого) фундамента. Однако гидроизоляция все равно нужна.

Виды ростверков

Сборный ростверк

Сборный ростверк, например из стальных балок (швеллера, двутавра и др.) обычно сварной. Его недостаток – в сложности монтажа на сваях тяжелых балок, в малой прочности соединения отдельных балок (стыки слабее балок) и в высокой коррозии незащищенного металла, находящегося в зоне высокой влажности (снег, влажный приземный слой воздуха) и материала швов. Удобен для недолговечного строительства (дачные домики, веранды, беседки) с планируемым сроком службы максимум 10-20 лет.

Сборные ростверки могут просто укладываться на гидроизолированные оголовки свай сверху и прикрепляться к ним без омоноличивания. В деревянных домах роль ростверка “доверена” нижнему венцу или нижней обвязке.

Типы сборных ростверков (изображение принадлежит компании Фундэкс)

Сборно-монолитный ростверк

Сборно-монолитный ростверк чаще применяют в промышленном строительстве, строительстве многоэтажных зданий. Это своеобразный «конструктор» из отлитых заранее деталей с «замками» и шпоночными соединениями, омоноличиваемый в процессе (или после) сборки. Стоит дорого, собирается на месте с помощью тяжелого оборудования и требует высокой точности в установке свай. Для частного домостроения невыгоден.

Монолитно-литой ростверк

Монолитно-литой (в дальнейшем – «монолитный») железобетонный ростверк отливается в виде балки (ленты, замкнутого периметра, незамкнутого контура) или монолитной плиты. В любом варианте конструкции ростверк соединяет сваи – будучи прикрепленным к ним или включая их в свою толщу. Плита обычно высокая, лента может быть высокой, повышенной, заглубленной. Монолитный ростверк – наиболее удобный для малоэтажного строительства вариант.

Типы ростверков по положению ленты

По положению ленты (и монтируемой опалубки) относительно поверхности земли выделяют три вида ростверка:

1. высокий
2. повышенный
3. заглубленный

Высокий ростверк

Самый рациональный – высокий ростверк, его нижняя плоскость выше уровня грунта на 10-15 см и выше. Это нужно, чтобы зимой грунт, даже поднимаясь вдоль свай, не давил на ленту. Иначе, поднимая ростверк, промерзший грунт начнет вырывать сваи или (вероятнее второе) оторвет от них ростверк.

Недостаток этого типа ростверка для российской средней полосы – незагерметизированная пустота между грунтом и нижним перекрытием. Фактически, под полом отсутствует утепляющая неподвижная воздушная подушка, поэтому его приходится дополнительно утеплять, и в доме не может быть полноценного подвала. Можно предусмотреть опускающиеся на зиму щиты, по типу швертов, закрывающие щели между ростверком и землей.

Для района субтропического климата и для деревянного строительства, наоборот, такое проветривание пространства под полом очень удобно, так как способствует снижению влажности в доме и летнему охлаждению помещения. Так строят дома в Японии и Китае. Кроме того, при высокой ленте ростверка, это удобный вариант для устройства небольшого заглубленного вентилируемого пространства под домом для непродолжительного летнего хранения инвентаря, игрушек, собранного урожая.

За счет затенения и вентиляции в этом пространстве летом довольно прохладно, а выполненная с наклоном от дома отмостка (особенно заходящая под ростверк), надежно защитит от дождя и грязи. Чтобы зайти под дом, можно сделать между двух свай небольшую арку в ростверке и выкопать под дом лестницу и траншею-коридор по типу гаражной смотровой ямы, по сторонам от которого на земле размещают инвентарь. Такой доступ в пространство под домом удобен, чтобы периодически осматривать ростверк и нижнее перекрытие, при необходимости корректировать их состояние. В деревнях это одно из любимых мест летного обитания для всякой живности вроде кур, собак и кошек, поэтому щель можно закрыть сеткой.

Повышенный ростверк

Повышенный ростверк устраивают так, что его подошва оказывается вровень с землей. Из-под опалубки выбирают 10-15 см грунта, так что готовый ростверк висит над воздушной подушкой. Это убирает щель, в которой гуляет ветер и до некоторой степени делает воздушную подушку неподвижной.

Но поскольку доступ в пространство под домом в этом случае почти невозможен, нужно обязательно защитить пространство воздушной подушки швертами или просто листами шифера, пластика и т.д., свободно установленными снаружи ростверка и доходящими до дна траншеи, от осыпания в эту полость земли. Иначе вскоре ростверк окажется лежащим на земле и на него начнет действовать зимнее пучение грунта.

Нельзя и закреплять на ростверке защитные щитки-шверты – они должны быть самостоятельны, тогда грунт сможет поднимать и опускать их, никак при этом не влияя на ростверк.

Заглубленный ростверк

Фундамент с заглубленным ростверком одновременно наиболее популярен и наименее рационален. По периметру здания, непосредственно по линии проекции его будущих стен выкапывается неглубокая траншея, из дна которой оказываются торчащими оголовки свай. Затем делается опалубка-желоб, её дно расположено ниже уровня земли, но под ней также имеется воздушная подушка (можно положить желоб на бруски или отсыпать временную песчаную подушку). Такой фундамент тоже предполагает защитные шверты, и дает практически неподвижную воздушную подушку под полом, это утепляет дом.



Монолитный железобетонный ростверк для свайного и столбчатого фундамента своими руками – как правильно сделать опалубку, армирование и заливка бетоном.

Руководство по возведению свайного фундамента с ростверком – выбор типа сваи, бурение скважины, заливка и возведение ростверка.

Выводу по ростверку

Опалубка для ростверка предусматривает съемное дно, формирующее гладкую нижнюю поверхность висящей в воздухе балки. В целом же принципиальных различий в отливке разных видов ростверков нет, различия лишь в трудоемкости земляных работ или подъема бетонной смеси в более высокий желоб опалубки. Армирование и заливка бетоном опалубки ростверка также не имеет особых отличий с заливкой ленточных фундаментов.

Ростверк часто называют столбчато-ленточным фундаментом, поскольку он внешне похож на ленточный. Это некорректное название, так как есть серьёзное различие в конструкции, назначении и свойствах. Лента у ленточного фундамента сама, всей поверхностью равномерно передает полную нагрузку на грунт, так как всей поверхностью плотно лежит на земле. Если у неё и есть столбы, то они скорее нужны для увеличения боковой работающей поверхности и особой роли в передаче нагрузок на грунт не играют.

Смысл ростверка – только объединение свай, работающих для передачи точечной нагрузки на грунт, и перераспределение на них общей нагрузки, сам он при этом на грунт нагрузку не передает и никогда не опирается на него, так как связан со сваями относительно слабо и при зимнем пучении грунта от свай его может просто оторвать.

Ростверк используют для относительно нетяжелых 1-3 этажных зданий, а в сейсмоопасных районах только для очень легких и одновременно прочных деревянных, каркасных и сип-панельных домов.

Статья была полезна?

3,00 (оценок: 1)

Ростверк что это такое: виды, устройство, технология строения

Ростверк что это, вопрос для специалистов несложный. Это основное устройство усиления свайного фундамента. Выполняемый из различных материалов, армированный пояс скрепляет отдельные детали в единое целое, увеличивая при этом надежность и долговечность здания и его основания.

Содержание

Плита с ростверком, для обустройства основания здания изготавливается с учетом некоторых конструкционных отличий в зависимости от типа фундамента и других причин.

Типы устройств, в зависимости от места установки

На этот выбор влияет положение ростверка по отношению к земле. Разработано три вида:

1. Висячий вид устройства, расположен над землей. Если нижняя часть плиты расположена на расстоянии более 100 мм – это высокий ростверк. Ростверк для свайного фундамента такого типа является самым оптимальным. С его помощью решается вопрос стабилизации основания и его целостности при промерзании грунта или при возникновении морозного лучения. Зазор, оставляемый таким видом устройств, не позволяет произойти разрушению ростверка свайного фундамента и деформации забитых деталей.


   Еще одним достоинством вида является понижение уровня влаги в воздухе квартиры и создания более комфортных условий при высокой температуре воздуха летом.

   К недостаткам этого типа относят невозможность обеспечения герметичности зазора от нижней части плиты и землей. Это приводит к большим потерям тепла в морозы из-за прохода холодных масс в не защищенное пространство. Недостаток легко устраняется проведением работ по теплоизоляции или производят установку защитных щитов. Эта защита опускается при морозе и поднимается летом. При таком варианте нет возможности оборудовать подвальное помещение.

2. Незаглубленная плита с ростверком или повышенный вид защиты. Высота ростверка такого вида начинается от предварительно изготовленной песчаной или гравийной подушке. Толщина ее порядка 150 мм, при ее производстве снимается грунт на заданную глубину, а потом уже укладывается подушка. Отсыпка гравием препятствуем морозному лучению, и понижает уровень влажности в пространстве и обеспечивает отток грунтовых вод. В промежутке от грунта до плиты обеспечивается проветривание.
3. Заливка ростверка может производится заглубленного типа. Основным отличием такого типа в том, что ростверки выполняются под землей. При этом способе производится выемка грунта, изготавливается траншея, затем производится песочная или гравийная отсыпка подушки. Затем монтируется желоб, который выполняет роль опалубки. Будущая плита армируется и бетонируется. Для обеспечения жесткой связи, на сваях выполняются оголовки, с помощью которых производится монолитное соединение с плитой.

Армирование ростверка увеличивает ее эксплуатационные свойства, при этом возрастает жесткость всей конструкции. Этот процесс аналогичен с арматурным способом усиления бетонных конструкций. Что такое ростверк фундамента, можно окончательно разобраться с этим вопросом, один раз его залив своими руками.

Выполнение армирования ростверков

Ростверк на винтовых сваях и все свайные фундаменты выполняются с усиливающим слоем арматурного каркаса из металла. Эта операция производится после забивания стержней в грунт. Происходит организация устройства соединения всех свай в одну монолитную конструкцию. Плита с ростверком обустраивается слоем арматуры, расположенной вдоль и поперек плиты.

Выполняется 2 пояса армирования. Они располагаются в верхней и нижней части детали. Для продольных плетей применяется прутки сечением 12 мм. Это обусловлено основной нагрузкой направленной именно на эту часть конструкции.

На поперечные детали не оказывается значительных перегрузок, они служат узлами соединения продольных прутков в единую деталь. Для поперечин нередко используют простой кругляк, более тонкого диаметра. Арматурная сетка располагается на расстоянии не менее 3 см от верха бетона.

Выполнив армирование ростверка, приступают к окончательным работам по изготовлению скрепляющего устройства. Весь процесс работы разбит на несколько этапов и может производится самостоятельно для основания частного домовладения.

Самостоятельное обустройство основания обустроенного буронабивными сваями с ростверком

Буронабивные сваи работа по из установке ведется в 2 этапа.

Подготовительные работы

Сперва, в грунте, в месте разметки, бурится отверстие меньшего размера на 300 мм, чем сама свая. Дно обустраивается подушкой из песка и гравия, затем укладывают полотно геотекстиля. В отверстие вставляется асбоцементная или стальная труба. Для экономии можно опустить свернутый в трубу рубероид.

Далее приступают к монтажным работам обустройства основания буронабивными сваями и ростверком. Труба армируется с помощью арматуры, связанной в квадратную конструкцию. Верхняя часть выводится поверх опалубки на размер, соответствующий будущей плите ростверка.

Выполнение основного этапа работ

Перед началом работ необходимо произвести расчет свайного фундамента, на который смонтирован железобетонный ростверк. Произвести расчет ростверка, лучше доверить специалисту, но можно сделать и самостоятельно, если вы обладаете знаниями сопромата.

Устройство ростверка очень простое. В опалубку заливается бетонная смесь, ее постоянно утрамбовывают или уплотняют, осуществляя прокалывание заостренным прутком слой раствора. Таким способом удаляется воздух из бетона и осуществляется качественное бетонирование. Пролив и утрамбовав столб до верха опалубки, приступаем к заливке ростверка. Сначала следует изготовить опалубку для плиты.

Ростверк металлический оснащается при возведении промышленных объектов или причалов для судов. Если при оснащении основания используется мелкозаглубленный, подземный бетонный ростверк, опалубку делают несъемной. Затем она послужит как дополнительная теплоизоляция стен цоколя или подвала и как утепление ростверка. Возможно придется делать ростверк из швеллера.

Такая конструкция потребуется, если необходимо оборудовать висячий ростверк. Опалубка делается из плит ДСП, из доски. Затем производится армирование плиты и заливается бетон. Обязательно следует уплотнять раствор, лучше с помощью глубинных вибраторов. При этом выступающие отрезки арматуры на сваях, скрепленные с основной решеткой, позволяют надежно их скрепить бетоном.

Необходимо обязательно препятствовать близкому расположению арматурной конструкции к опалубке. Таким образом, производится заделка сваи в ростверк. После полного застывания бетонной смеси, получается монолитный ростверк, обладающий всеми характеристиками.

Важно. Для предотвращения пересыхания поверхности плиты и ее растрескивания, особенно важно в первые дни смачивать плиту водой.

Для вентиляции, в опалубку заделывают отрезки труб небольшого диаметра. Они будут вентилировать пространство между конструкцией из железобетона и землей. Для отвода воды от фундамента необходимо защитить его с помощью гидроизоляционного слоя. Дополнительно утеплить можно, уложив пенопласт под ростверк или более современный экструдированный пенополистирол.

В заключение отметим. Что такое ростверк и как сделать конструкцию уже известно. Для того чтобы укрепить свайный фундамент, плита с ростверком единственно правильное решение. Но для этого, перед началом работ его необходимо рассчитать согласно требований СНиПа.

При этом несущую силу определяют, учитывая силу основных нагрузок на него. При определении его вида необходимо учесть типы свайного основания, вес конструкции и величину нагрузок при отклонении свай.

Сваи можно делать стальными, но для частного дома оптимальным вариантом будут асбестоцементные трубы. Для увеличения срока службы здания, конструкцию следует изготавливать с учетом расчетных данных. Предотвращать разрушение бетонных деталей от воздействия воды, надежная гидроизоляция ростверка решит этот вопрос.

Определение Grillage от Merriam-Webster

гриль · лаге | \ ˈGri-lij \

1 : каркас из дерева или стали для поддержки в болотистой или опасной почве.

2 : каркас для поддержки нагрузки (например, колонны)

ростверк — определение и значение

Комнаты отделаны резными панелями из кедрового дерева, а фрамужные фонари и внешние ворота украшены очаровательной железной конструкцией « grillage «.

Здесь, там и везде

«Работа — древесина , ростверк , но в остальном материалы в основном римские».

Операция Луна

В одной конструкции обычные ворота поддерживаются ростверком из встроенных стальных стержней, проходящих поперек проема за прорезью ворот.

Глава 11

Если по какой-либо причине скорлупа внутри окажется влажной, ее необходимо нагреть и высушить на подготовленном для этого ростверке .

Инструкции по артиллерийскому вооружению для ВМС США. 1866. Издание четвертое.

Каждое арочное кольцо усилено ростверком из продольных и поперечных стержней.

Способы и стоимость бетонного строительства

Он лежал за валами из угля, ростверка, бревен и свай, осыпавшихся цементных бочек и тонны стали.

Железный след

Экраны выполнены в виде стального ростверка , установленного на наклонных направляющих в бетонной кладке, снимаются краном.

Сила Ниагары: прошлое, настоящее, будущее

Опорные плиты, опорные плиты и ростверк Балки должны быть рассчитаны исходя из предположения, что максимальные изгибающие моменты находятся под центром опоры.

Акты и решения, принятые Генеральным судом

— запекать в панировке; приготовленное таким образом блюдо gratinây grillage grêeàzh grotesquerie grotéskery gruyère gruyére guillotine gilətêen

Citizendium, the Citizens ‘Compendium — Последние изменения [en]

— для запекания запеканки; блюдо, приготовленное таким образом gratinây grillage grêeàzh grotesquerie grotéskery gruyère gruyére guillotine gilətêen

Citizendium, the Citizens ‘Compendium — Последние изменения [en]

Grillage Foundation | Виды ростверка

Фундамент ростверка

Фундамент, состоящий из одного, двух или более слоев балок (обычно стальных), наложенных на бетонный слой для распределения нагрузки по большой площади, является фундаментом для гриля.

Используется в основании колонн. Эти слои залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для столбов и колонных лесов с тяжелой конструкцией.

Хотя фундамент и сетка выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции на землю, сетка распределяет тяжелые нагрузки на большие площади.

Также прочтите: Сваи для фундамента | Использование свайного фундамента | Характеристики свайного фундамента

Типы фундаментов ростверков

Здесь можно выделить два различных типа фундаментов ростверков.

• Фундамент стальной ростверк.
• Фундамент под деревянную решетку.

1. Фундамент стальной ростверк

Фундамент стального ростверка состоит из стыков или стальных балок, поставляемых в одинарном или двойном слое. Его название определяет его функцию и структуру, поскольку он состоит из стальных балок, структурно известных как стальные катаные балки.

Обеспечивается минимальное покрытие 10 см на внешних сторонах внешних балок, а также над верхними полками верхнего слоя.

Глубина бетона должна быть не менее 15 см. После выравнивания основания и заливки бетона необходимо убедиться, что уплотнение выполнено правильно и образуется непроницаемый слой толщиной не менее 15 см.

Защищает стальные балки от грунтовых вод, которые могут вызвать коррозию. Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 до 300 мм с помощью трубных разделителей.

Затем заливаем бетон между балками первого слоя и вокруг них.После этого размещаем второй уровень балки под прямым углом к ​​первым уровням с помощью разделителя.

Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные опоры соединяем с верхним слоем с помощью опорной плиты, боковых уголков и арматурной пластины.

Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Также прочтите: Разница между опорой и фундаментом | Что такое Footing and Foundation

2.Фундамент деревянный ростверк

Фундамент деревянный предназначен для кладки стен, сильно нагруженных деревянными колоннами.

Этот фундамент особенно полезен на затопленных территориях, где несущая способность почвы очень низкая и где нагрузка на почву ограничена 50-60 кН / м2.

Деревянные доски и деревянные балки используются вместо стальных балок. между деревянными стыками нет бетона.

Однако нижний бетон, подаваемый в стальную решетку, заменяется деревянной платформой, построенной из деревянных досок.

Выемка фундамента ровная. Нижний слой деревянных досок размером от 20 до 30 см и шириной от 5 до 7,5 см укладывается рядом, без промежутков между ними.

Над этим слоем под прямым углом размещается Деревянная балка того же сечения, что и Деревянный столб.

Затем снова кладут еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстые, простирающиеся на всю ширину основания стены, на которой возводится каменная стена.

Также прочтите: Что такое Raft Foundation | Тип опоры | Деталь опоры плота

Проект фундамента Grillage

Для проекта решетчатого фундамента необходимо рассчитать нагрузки и моменты надстройки.

Исходя из этого, нам необходимо определить базовую площадь, необходимую для адекватного допустимого давления на грунт в данном состоянии.

Разделив эту область, мы найдем номера и размер каждого слоя сетки.Затем мы должны спроектировать слой так, чтобы он наклонялся от края слоя выше.

Он определит размеры балки, необходимые для выдерживания изгибающих моментов и поперечных сил.

Сетка не может быть залита бетоном и по порядку, так как совместное действие балки и бетона будет деморализовано. Способ строительства и погрузки должен соответствовать требованиям проекта

.

Также прочтите: Двутавровая балка и двутавровая балка | Что такое двутавровая балка | Что такое двутавр

Характеристики ростверка

1. Решетка соединяет весь фундамент с единой конструкцией и, таким образом, способствует равномерному распределению веса дома и всех свай.
2. В большинстве случаев фундамент представляет собой монолитную железобетонную конструкцию. Сопротивление обеспечивается металлической конструкцией (стальным основанием для гриля).
3. Минимальный зазор между балками ростверка должен составлять около 800 мм (8 см), поэтому бетон будет легко заливать и должным образом уплотняться.
4. Поскольку бетонная заливка не несет нагрузки, она удерживает балки в нужном положении и предотвращает их коррозию.
5. Глубина бетона ниже нижнего яруса поддерживается на минимальном уровне 150 мм (15 см).

Устройство фундамента ростверка

Шаги по установке фундамента для гриля показаны ниже:

1. Во-первых, для сплошной монолитной сетки нам необходимо изготовить и установить конструкцию. Мы предпочитаем этот мангал, потому что он более надежный.
2. Опалубка изготовлена ​​из кромочных досок в виде прямоугольных желобов.Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждой сеткой должно быть расстояние от 15 до 30 см.
3. Внутри опалубки мы должны определить структуру соединения арматуры с помощью соединительной проволоки. Кратчайшее расстояние от конструкции рядом с опалубкой должно быть таким же.
4. Затем арматура подключается к тому же соединительному проводу, который использовался ранее.
5. Затем бетон необходимо приготовить с помощью бетономешалки.Заливается в опалубку в непрерывном цикле. Соединения должны быть размещены на высоте примерно от 25 до 30 мм, чтобы они полностью погрузились в бетон. Бетон нужно заливать осторожно, чтобы избежать образования нежелательных полостей. 6. После заливки поверхность выровняйте и дайте высохнуть. После высыхания опалубку можно снимать. Фундамент готов.

Преимущества ростверка

1. Требует меньше времени и материалов на установку.
2. Уменьшает выделение тепла из дома с помощью фундамента, так как не применяется к мерзлому грунту.
3. Снижает уровень вибрации дома (это вполне реально, если дом построен рядом с магистралями).
4. Процесс установки балки Grillage Beam требует меньше времени и материалов.
5. Этот тип фундамента может использоваться для значительных сооружений, таких как опоры колонн и подмости.
6. Он способен трансформировать нагрузку на большую площадь.

Недостатки ростверка

• Требуется необходимость сооружения свай на достаточно большой глубине.
• Пространство под сеткой необходимо заполнить и обогреть.
• Требуются земляные работы большей площади, что увеличивает стоимость земляных работ.
• На него действует большая подъемная сила.
• Выравнивание колонн в фундаменте этого типа может немного измениться.

Краткая записка

Фундамент ростверк

Фундамент Grillage Foundation — это тип фундамента , который часто используется в основании колонны. Он состоит из одного, двух или более ярусов стальных балок, наложенных на слой бетона, при этом смежные ярусы расположены под прямым углом друг к другу, а все ярусы заключены в бетон.

Что такое фундамент Grillage?

Фундамент , который состоит из одного, двух или более ярусов балок (обычно стальных), наложенных на слой бетона для распределения нагрузки по обширной площади, представляет собой фундамент ростверка . Используется на основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.

Фундамент Grillage — это глубокий фундамент?

Фундамент ростверка считается, если глубина фундамента ограничена значением от 1 до 1.5 м по причинам типа каменистая земля. Более того, ростверк фундамент может выдерживать и передавать большие нагрузки от конструкции на большие площади.

Grillage — это код для фундамента?

Фундамент ростверк — самый экономичный фундамент при передаче больших нагрузок с колонн на грунт малой несущей способности. Тип фундамента часто используется в основании колонны.

Что такое фундамент из бруса Grillage?

В фундаменте вместо стальных балок используются деревянные балки , и , балки .Этот фундамент особенно полезен на заболоченных территориях, где несущая способность почвы очень низкая и где стальные балки могут подвергнуться коррозии из-за грунтовых вод.

Как сделать фундамент Grillage?

Порядок строительства фундамента ростверка заключается в следующем.

1. Сначала выкапывается траншея глубиной от 90 до 150 см и выравнивается. Слой бетона в соотношении 1: 2: 4 или 1: 1,5: 3 толщиной от 23 до 30 см укладывается и уплотняется.
2. Поверх бетонного основания укладываются стальные двутавровые балки с подходящим интервалом от 45 до 90 см.Эта длина двутавра равна ширине фундамента.
3. Затем заливается бетон, чтобы заполнить пространство между двутавровыми балками. Над ними перпендикулярно основному слою устанавливается следующий слой двутавров.
4. Снова заливается бетон во внутреннее пространство, чтобы заполнить его.
5. Теперь закрепите стальные стойки, соединив их с опорной пластиной. Вставка и боковые уголки используются для надежного соединения. Чтобы сделать их монолитными, эти соединения также закрепляют в бетоне.

Что такое балка ростверка?

Фундамент ростверка состоит из ряда слоев балок , обычно уложенных под прямым углом друг к другу и используемых для распределения тяжелых точечных нагрузок от надстройки до приемлемого давления на грунт.

Что такое стальной ростверк?

Стальной ростверк Фундамент состоит из стыков или балок из стали , которые могут быть одно- или двухуровневыми. Его название определяет его функцию и структуру, поскольку он состоит из балок из стали , структурно известных как балки из катаной стали .

Что такое Grillage в технике?

Фундамент, состоящий из двух или более ярусов близко расположенных стальных балок, опирающихся на бетонный блок, причем каждый ярус расположен под прямым углом к ​​нижнему.

Понравился пост? Поделитесь этим с вашими друзьями!

Рекомендуемое чтение —

;

Grillage — обзор | Темы ScienceDirect

Требуется опора для стальной колонны в бетонной оболочке, несущей 2000 тонн. Допустимая несущая способность породы 20 тсф.Стальная колонна поддерживается на опорной плите размером 24 дюйма × 24 дюйма. Решено делать ростверк, состоящий из двух ярусов двутавровых балок. Инженер решает иметь три двутавровых балки в верхнем слое и пять двутавровых балок в нижнем слое.

1.

Спроектировать верхний слой двутавровых балок.

2.

Расчет нижнего слоя двутавровых балок.

Решение

Шаг 1: Требуемый размер основания = 2000 тонн / 20 тсф = 100 кв. Футов.

Используйте опору 10 футов × 10 футов.

Допущения:

•

Предположим, что балки имеют длину 10 футов. (На самом деле балки меньше 10 футов, поскольку размеры основания составляют 10 футов × 10 футов)

•

Предположим, что опорная плита имеет размер 24 дюйма × 24 дюйма и нагрузка передается на верхний слой балок, как показано на рисунке 11.3.

Рисунок 11.3. Ростверк.

(а) Вид спереди. (б) Вид сбоку.

•

Предположим, что нагрузка передается на участок длиной 30 дюймов (см. Рисунок 11.4).

Шаг 2: Нагрузки, действующие на три верхние балки, показаны на рисунке 11.4.

Рисунок 11.4. Погрузка на ростверк.

Общая нагрузка от опорной плиты = 2000 тонн.

Поскольку в верхнем слое имеется три двутавровых балки, одна двутавровая балка выдержит нагрузку 666,67 (2000/3) тонны. Эта нагрузка распределяется по длине 30 дюймов.

Следовательно, распределенная нагрузка на балку составляет 666.67 / 2,5 = 266,67 цс.

Нагрузка от верхних балок распределяется на нижний слой двутавровых балок.

Нижний слой двутавровых балок вызывает восходящую реакцию на верхние двутавровые балки. Эта реакция считается однородной.

В действительности эта восходящая реакция ( U ) представляет собой пять концентрированных реакций, действующих на верхний слой двутавровых балок. Как вы знаете, в нижнем слое есть пять лучей, и каждый из них вызывает реакцию.

Равномерно распределенная нагрузка из-за реакций нижнего слоя = 666.67/10 = 66,7 тсф.

(Общая нагрузка, которую необходимо передать с одной верхней балки, составляет 666,67 тонны, и она распределяется по длине 10 футов).

Теперь задача состоит в том, чтобы найти максимальный изгибающий момент, возникающий в балке. После определения максимального изгибающего момента можно спроектировать двутавровое сечение.

Максимальный изгибающий момент возникает в центре балки. (См. Рисунок 11.5).

Рисунок 11.5. Половина секции ростверка.

Шаг 3: Найдите максимальный изгибающий момент в балке.

Реакция в центральной точке балки принята равной « R ».

Предположим, что изгибающий момент в центре равен « M ». Для этого типа нагружения максимальный изгибающий момент возникает в центре. (Возьмите моменты о центральной точке).

M = (66,67 × 5 × 2,5) −266,67 × 1,25 × 1,25 / 2 = 625 тонн. ft.

, где 66,67 × 5 представляет общую нагрузку, а 2,5 — расстояние до центра тяжести. Аналогично 266,67 × 1,25 представляет общую нагрузку и 1.25/2 представляет собой расстояние до центра тяжести.

Балка должна выдерживать этот изгибающий момент. Выберите I-образное сечение, которое может выдерживать изгибающий момент 625 тонн фут.

M = 625 тонн. фут = 2 × 625 = 1250 тысяч фунтов. футов

M / Z = σ

M = изгибающий момент

Z = модуль упругости сечения

σ = напряжение в самом внешнем волокне балки

Используйте S-образное сечение с допустимым напряжением стали 36000 фунтов на квадратный дюйм.

σ = 36 тысяч фунтов / кв. Дюйм

Z = M / σ

Z = (1250 × 12) тыс. дюйм / 36 тысяч фунтов / кв. дюйм

Z = 417 дюймов ³ .

Используйте секцию W 36 × 135 с модулем упругости 439 дюймов ³ .

Шаг 4: Спроектируйте нижний слой балок.

Три верхние балки опираются на каждую балку нижнего яруса. Предположим, что верхние балки имеют длину 12 дюймов.врозь (рисунок 11.6).

Рисунок 11.6. Силы на нижний слой балок.

Каждая балка верхнего яруса несет нагрузку 666,67 тонны. Каждая из балок верхнего слоя опирается на 5 балок нижнего слоя. Таким образом, 666,67 тонны распределяются по 5 балкам нижнего яруса. Каждая балка нижнего яруса получает нагрузку 666,67 / 5 тонн (= 133,33) от каждой верхней балки.

Есть три балки верхнего слоя.

Следовательно, каждая балка нижнего яруса несет нагрузку 3 × 133,33 = 400 тонн.

Все балки нижнего слоя лежат на бетоне.Эту нагрузку необходимо передать бетону.

Реакция бетона считается равномерно распределенной.

W = Реакция бетона = 400/10 = 40 тонн на погонный фут

Шаг 5: Найдите максимальный изгибающий момент.

Максимальный изгибающий момент, возникающий в балках нижнего слоя, может быть вычислен (рисунок 11.7).

Рисунок 11.7. Половина разреза нижнего слоя ростверка.

Обрежьте балку по центру. Затем сосредоточенную нагрузку в центре нужно уменьшить вдвое, так как одна половина идет на другую часть.

Остановитесь на точке «С».

M = 40 × 5 × 2,5 — 133,33 × 1 = 366,7 тонны. ft

Следовательно, максимальный изгибающий момент = 366,7 тонны. футов

M = 366,7 тонны. фут = 2 × 366,7 = 733,4 тысячи фунтов. фут

M / Z = σ

M = изгибающий момент; Z = модуль упругости сечения; σ = напряжение в самом внешнем волокне балки.

Используйте стальную секцию с допустимым напряжением стали 36 000 фунтов на квадратный дюйм.

σ = 36 тысяч фунтов / кв. Дюйм

Z = M / σ

Z = (733.4 × 12) кип. дюйм / 36 тысяч фунтов / кв. дюйм

Z = 244,4 дюйма ³ .

Используйте S 24 × 121 сечение с модулем упругости 258 дюймов ³ .

grillage — английское определение, грамматика, произношение, синонимы и примеры

Восходящая сила может вызвать уменьшение нагрузки на элементов верхнего строения и ростверка , возникающей во время разгрузки и транспортировки верхнего строения.

патенты-wipo

Путем сравнения результатов предлагаемого метода с результатами, полученными при анализе ростверка , показано, что точность предложенного метода равна точности метода ростверка , который уже был признан многими исследователями пригодным для анализ слабых на сдвиг мостов.

Гига-френ

Заполненный полистиролом ростверк также может быть адаптирован с помощью носа, кормы и борта соответствующей конструкции вместе с добавлением подвесного мотора для аварийного использования в качестве парома.

патенты-wipo

Заполнение полистиролом позволит использовать конструкцию ростверка непосредственно на озерах и болотах в качестве фундамента для плавучих взлетно-посадочных полос либо для гражданских легких самолетов или для использования в чрезвычайных ситуациях в военных целях, либо для строительства понтонных мостов.

патенты-wipo

Результаты предлагаемого метода находятся в отличном согласии с результатами хорошо испытанного метода аналогии ростверка .

Гига-френ

Анализ многобалочных мостовых настилов серьезно осложняется эффектом перекоса. Традиционные методы используют решения ростверка , которые имеют врожденные трудности.

Гига-френ

Используя анализ ростверка , было исследовано влияние различных форм ребер жесткости на продольный изгибающий момент и вертикальный прогиб в середине пролета.

Гига-френ

Стальной утепленный ростверк

патенты-wipo

В качестве опорных элементов удобно использовать шарики, которые выступают за пределы плоскости ростверка (5) вверху и внизу.

патенты-wipo

Вставной элемент (4) в соответствии с настоящим изобретением удобно изготавливать из пластмассы в соответствии с процессом литья под давлением; он состоит из балки , ростверка (5) и опор (6), объединенных в растр.

патенты-wipo

Продольно расположенные листы гофрированной стали (1) соединяются под прямым углом с расположенными по горизонтали листами гофрированной стали (2) с помощью заклепок или винтов (3), создавая таким образом структуру, подобную ростверку .

патенты-wipo

На опорном ростверке , закрепленном болтами под балками с анкерными анкерами, установлены столы опалубки, которые вводятся с обеих сторон.

Обычное сканирование

Необязательно, ростверк ребер жесткости и стрингеров может быть расположен на пластинчатой ​​крышке, а дополнительные просеиватели могут быть расположены на конструкции каркаса кольца плоской балки и / или конструкции каркаса внутренней фермы.

патенты-wipo

Эти ворота могли быть закрыты подъемным мостом или прочным железным опусканием ростверка .

Обычное сканирование

Несущая конструкция катушки, а также принцип и способ, которым катушка опирается на стойки, позволяют предотвратить осевое и поперечное смещение трубопровода и позволяют передавать нагрузку, создаваемую катушкой, на . ростверк фундамент опоры на кронштейнах с электроизоляцией, с регулируемыми стойками и свайным фундаментом.

патенты-wipo

Используя эти процедуры, показано, что расстояние между балками ростверка в концептуальных ростверках , используемых для анализа, не влияет на результаты в такой степени, как это обычно считается.

Гига-френ

• мобилизация грузовой баржи на заводскую площадку; установка опоры ростверка , выгрузка и морское крепление сборных элементов; буксировка грузовой баржи и сборных конструкций к месту установки; подъем и установка компонента; буксировка грузовой баржи на очистную площадку / порт приписки; и демобилизация буксира и грузовой баржи.

Гига-френ

Загибающиеся вверх части (15) двух поперечин (13) расположены по диагонали.Крючки (7) передней решетки (3) и задней решетки (4) прижаты к загибающимся вверх частям ( 15) для достижения самоблокирующейся фиксации. Верхний край трапециевидной опоры (12) зажимает нижний край квадратной рамы (11), при этом верхний край и нижний край фиксируются сваркой.

патенты-wipo

Ключевые слова: автомобильные мосты, перекос, анализ матрицы переноса, моделирование ростверка , многолучевые перекрытия, однопролетные, сравнительные решения.

Гига-френ

Идеализация моста ростверком не аксиома и не без подводных камней.

Гига-френ

Змеевик выполнен в виде трубы, снабженной внешним кожухом и слоем теплоизоляции; труба имеет внутреннюю трубчатую оболочку, прикрепленную к ее центральной части; продольные ребра жестко прикреплены к оболочке, что позволяет закрепить катушку на стойках; Стойки крепятся к фундаменту ростверка с помощью опорных фланцев.

патенты-wipo

grillage du masque семинар

Гига-френ

Обнаруженные в настоящее время руины представляют собой руины большого каменного амфитеатра, аналогичного тем, что были найдены в континентальной Европе, и, хотя долгое время считалось, что на этом месте существовал деревянный амфитеатр меньшего размера, раскопки с 1999 года показали, что деревянный ростверк является наиболее древним основание сидения.

WikiMatrix

Ростверк с наполнителем из пенополистирола может также использоваться для строительства понтонных причалов.

патенты-wipo

Мосты обычно идеальны для анализа динамических нагрузок в виде ростверков или ортотропных пластин.

Гига-френ

Фундамент с ростверком

— типы, конструкция, установка

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), наложенных на слой бетона для распределения нагрузки по обширной площади, — это фундамент с ростверком . Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.Этот тип фундамента обычно используется для опор и подмостей колонн тяжелых конструкций.

Хотя фундамент и ростверк выглядят одинаково, они разные. Там, где фундамент передает нагрузку от конструкции к земле, ростверк распределяет тяжелые нагрузки на большие площади.

Типы фундамента ростверка

В зависимости от материалов, используемых при строительстве, фундамент ростверка бывает двух типов:

1. Фундамент стального ростверка
2. Фундамент деревянного ростверка

Фундамент стального ростверка

Фундамент стального ростверка состоит из стальных соединений или балки, которые бывают одноярусными или двухъярусными.Его название определяет его функцию и структуру, так как он состоит из стальных балок, структурно известных как рулонные стальные балки. На внешних сторонах внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие в 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняем основание и залили бетон, следует проверить, правильно ли произведено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальную балку от грунтовых вод, которые могут привести к коррозии.Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 мм до 300 мм с помощью трубных разделителей. Далее заливаем бетон между балками первого яруса и вокруг них. После этого размещаем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные стойки соединяем с верхним ярусом с помощью опорной плиты, боковых уголков и косынки.Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Строительство Всемирного торгового центра Grillage Foundation. Ссылка на изображение: Reddelights.com

Timber Grillage Foundation

Деревянный фундамент предназначен для тяжелонагруженной кладки стен из деревянных колонн. Этот фундамент особенно полезен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН / м ² .Вместо стальных балок используются деревянные доски и деревянные балки. между деревянными швами нет бетона. Однако бетонное дно в стальном ростверке заменено деревянной платформой, построенной из деревянных досок. Выравнивается котлован фундамента. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается рядом без зазора между ними. Поверх этого слоя под прямым углом кладется деревянный брус того же сечения, что и деревянный столб.Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстые, простирающиеся по всей ширине основания стены, над которым возводится каменная стена.

Проектирование фундамента ростверка

При проектировании фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии.Разделив эту площадь, узнаем номера и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для противодействия изгибающим моментам и поперечным силам. Ростверк нельзя заделывать в бетон и порядок, потому что тогда сложное действие балки и бетона будет деморализовано. Метод строительства и загрузки должен соответствовать требованиям проекта.

Установка фундамента ростверка

Ниже приведены этапы установки фундамента ростверка:

• Во-первых, для сплошного монолитного ростверка мы должны изготовить и установить каркас.Мы предпочитаем этот ростверк, потому что он более надежный.
• Опалубка изготовлена ​​из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть промежуток примерно 6-8 дюймов.
• Внутри опалубки мы должны установить каркас соединений арматуры с помощью вязальной проволоки. Наименьшее расстояние от каркаса до стороны опалубки должно быть таким же.
• Затем арматура связывается той же вязальной проволокой, которая использовалась ранее.
• Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматуру необходимо размещать на высоте около 25-30 мм, чтобы она полностью погрузилась в бетон. Бетон следует заливать осторожно, чтобы не было нежелательных полостей. 6. После заливки поверхность выровняйте и дайте ей высохнуть. Когда он высохнет, опалубку можно будет снимать. Фундамент готов.

Что такое ростверк и типы ростверка

Что такое ростверк и типы ростверка

Ростверк фундамент — это тип фундамента с одним, двумя или более ярусами балок (обычно стальных), уложенных на 90 градусов для распределения нагрузки по обширной площади.Этот ростверк фундамент обычно используется для опор тяжелых конструкций, лесов, стоек и опор колонн

Фундамент ростверк используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу.

Хотя и фундамент, и ростверк выглядят так, как будто они разные. Если фундамент передает нагрузку от конструкции на землю, ростверк распределяет тяжелые нагрузки на большие площади.

Типы фундамента ростверка

Категории фундамента ростверка зависят от материалов, используемых в строительстве. Фундамент ростверка бывает двух типов:

1. Деревянный фундамент ростверка
2. Стальной фундамент ростверка
3. Сборный бетон

Фундамент деревянный ростверк

Фундамент деревянный предназначен для тяжелонагруженной кладки стены из деревянных колонн.Фундамент обычно используется в заболоченных районах и , где несущая способность грунта довольно низкая и опять же, где нагрузка на грунт ограничивается 50-60 кН / кв.м. Вместо стальных балок используются деревянные балки и деревянные доски. Между опорами бревен не заливался бетон.

Фундамент стального ростверка

Фундамент стального ростверка имеет стальные соединения или балки, выполненные в виде двух или одного яруса. Наименьшее покрытие в 10 см держится на внешней поверхности внешних балок и над ней.

Глубина бетона в фундаменте стального ростверка должна быть более 15 см. После выравнивания основания и заливки бетона убедитесь, что уплотнение выполнено должным образом и образовался непроницаемый слой толщиной не менее 15 см. T

защищает стальную балку от воды, которая может вызвать коррозию. Затем мы укладываем первый слой поверх бетонного основания на расстоянии от 100 мм до 300 мм с помощью сепараторов свай.

Залить бетон между балками первого яруса и вокруг них.
