Технические характеристики типов управления рольставней
Рольставни » Инструкция по монтажу рольставен » Характеристики приводов| Тип управления | Технические характеристики | Области применения, ограничения в использовании |
| Укладчик для шнура инерционный SBI, SB, SB/9 | Грузоподъемность до 15 кг. Диаметр используемого шнура – 4,3мм. Длина шнура до 9м | Роллеты небольших размеров, профиль преимущественно с пенонаполнением. Управление отличается низкой стоимостью. Возможен вывод управления, как через стену, так и на крышку короба. Нет ограничений по минимальной ширине проема. Блокирующие устройства – замки ригельные RL, ригели ручные SL. |
| Укладчик для шнура редукторный SBG | Грузоподъемность до 20 кг. Диаметр используемого шнура – 4,3мм | Роллеты небольших размеров, профиль преимущественно с пенонаполнением. Управление отличается низкой стоимостью. Вывод управления возможен, как через стену с применением пружины предохранительной SPR, так и на крышку короба. Нет ограничений по минимальной ширине проема. Блокирующие устройства – замки ригельные RL, ригели ручные SL. |
| Укладчик для корда редукторный SBR | Грузоподъемность до 40 кг (SBR/40) и до 80 кг (SBR/80). Для наружного и встроенного монтажа. Диаметр используемого корда – 3,0 мм | Роллеты различных размеров из любых типов профиля. Управление отличается невысокой стоимостью. Вывод управления возможен, как через стену с применением пружины предохранительной SPR, так и на крышку короба. Нет ограничений по минимальной ширине проема. Блокирующие устройства – замки ригельные RL, ригели ручные SL. |
| Редуктор W30/P, W35/М | Роллеты различных размеров из любых типов профиля. Управление отличается невысокой стоимостью. Вывод управления возможен через стену с применением кардана CJ8/15-1000, на крышку короба с применением кардана CJ8/S15, а также, по возможности, на стеклопакет с применением кардана CJ8/15. Использование редукторов дает возможность устройства съемного привода. Нет ограничений по минимальной ширине проема. Блокирующие устройства – ригели блокирующие RG, замки ригельные RL, ригели ручные SL. | |
| Пружинно-инерционный механизм 4SIM06/13-7SIM100/10 | Грузоподъемность до 100 кг | Роллеты различных размеров из любых типов профиля. Ограничения использования: ширина роллетного полотна меньше габаритов ПИМ; не использовать с перфорированным профилем. Блокирующие устройства – замки ригельные RL и ригели ручные SL. |
| Внутривальный электропривод | Грузоподъемность до 270 кг | Роллеты различных размеров из любых типов профиля. Управление отличается относительно высокой стоимостью, высоким комфортом в эксплуатации, возможностью оснащения объекта устройствами автоматики, а также возможностью аварийного ручного открывания роллеты. Ограничения использования: ширина роллетного полотна меньше габаритного размера электропривода. Блокирующие устройства – ригели блокирующие RG, замки ригельные RL, ригели ручные SL. |
Управление отличается невысокой стоимостью, высокой скоростью поднятия – опускания роллеты.

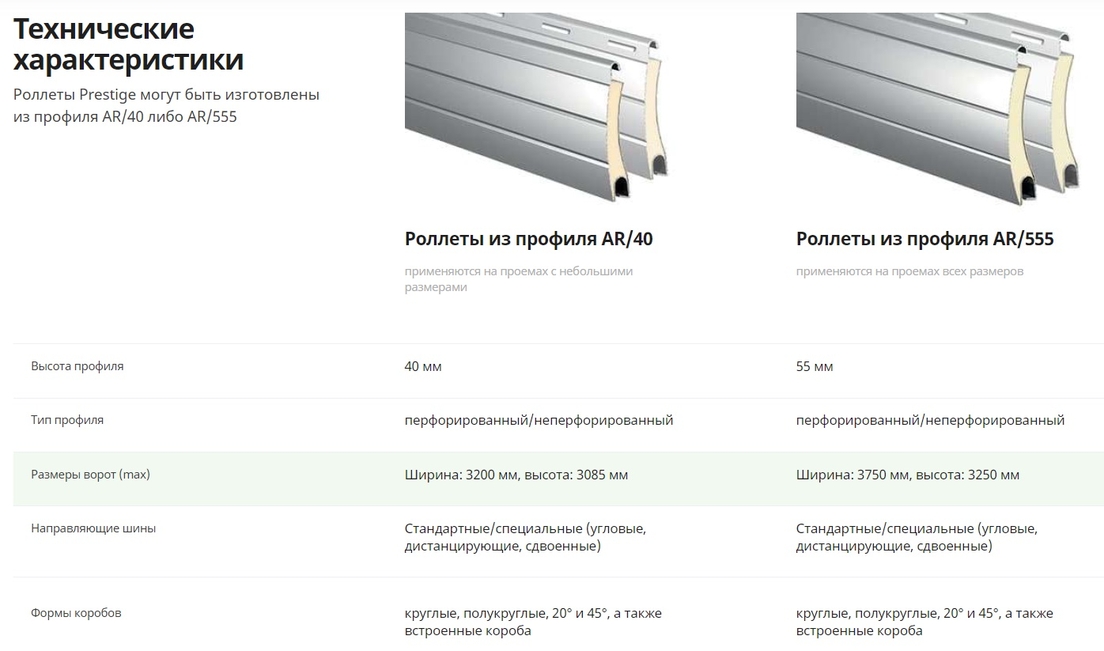

РОЛЬСТАВНИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ — Конструктор
🕑 Время чтения: 1 минута
Содержание:
- Материалы, используемые в рольставнях:
- Крепление рольставней
- Размеры рулонных ворот:
Рулонные ворота — тип ворот, которые обычно используются для проходов и магазинов.
Спецификация рольставен должна соответствовать требованию клиента. Здесь я пытаюсь разместить общую информацию о рольставнях и их материалах, методах крепления и других деталях.
Металлические рольставни должны соответствовать стандарту IS:6248. Принадлежности рольставен должны соответствовать спецификациям и должны быть пригодны для фиксации в указанном положении, т. е. снаружи или внутри; на или под перемычкой или между косяками проема.
Рулонные ворота могут управляться вручную или приводом. Жалюзи с ручным управлением бывают нажимно-вытяжного типа. Затворы с редуктором снабжены редуктором, приводимым в действие механическим устройством с цепью, кривошипом, валом и рукояткой. Затвор состоит из реек MS шириной 80 мм толщиной 1,25 мм или калибра, как указано, из тонколистовой прокатной мягкой стали. Рейки сцепляются между собой по всей длине и на конце соединяются концевыми замками. Они установлены на специально разработанном валу трубы.
Полосы из холоднокатаной стали
Полосы из холоднокатаной стали, используемые для секций решетчатых рольставен, должны соответствовать состоянию № 5, качество «Мягкость» IS:4030.
GI Профили
GI Листы и плиты, используемые для изготовления направляющих каналов, кронштейнов и стопорных пластин, должны быть из горячекатаной стали толщиной не менее 18 калибра в соответствии с IS:5986. На них не должно быть дефектов поверхности, а края должны быть аккуратно срезаны. Все компоненты рольставней должны быть оцинкованы горячим способом с цинковым покрытием, содержащим не менее 97,5% чистого цинка. Минимальная масса цинкового покрытия должна быть 230 г/кв.м. Покрытие должно быть без отслоений/шелушений.
Стальная труба
GI Трубы, используемые для вала подвески катка, должны быть трубами для тяжелых условий эксплуатации, подходящими для механических целей, и должны соответствовать IS:1161.
Чугунные отливки
Чугунные отливки, используемые для роликовых шкивов, U-образные зажимы должны соответствовать Классу 15 стандарта IS:210. На них не должно быть газовых отверстий, дефектов поверхности, таких как трещины, заусенцы и т.
д.
Пружины
Пружины, используемые в ролике для противовеса рольставней, должны быть изготовлены либо из высокопрочной проволоки из пружинной стали , либо из плоской полосы из пружинной стали. Используемая проволока из пружинной стали или спиральная пружина должны соответствовать классу 2 стандарта IS:4454. Плоская полоса пружинной стали, используемая для изготовления спиральной пружины, должна состоять из полосы углеродистой стали от 0,8 до 1,0 процента, специально закаленной и отпущенной.
Как боковые, так и нижние направляющие не имеют швов и изготовлены из цельного куска прессованной стали минимальной толщины 16 калибра. Верхняя крышка вала, пружина и т. д. должны быть изготовлены из тех же материалов, что и пластина. Для покрытия вала и т. д. необходимы кожух, кронштейны и т. д. Механизм редуктора, управляемый механическим устройством, должен быть самого высокого качества и простым. в действии.
Крепление рольставни Сначала кронштейны закрепляются на перемычке/балке или под перемычкой/балкой, в зависимости от необходимости, с помощью дюбелей и винтов, болтов, шайб и т.
д. Затем валы вместе с пружиной закрепляются на кронштейны. Реечная часть (ставни) укладывается на грунт и связывается с ней боковыми направляющими швеллерами. Затем затвор устанавливается на место. Боковые направляющие каналы крепятся к стене через пластины, приваренные к направляющим. Эти пластины и кронштейны должны быть закреплены с помощью стальных винтов, болтов и дюбелей, просверленных в стене.
Пластины и винты, болты должны быть скрыты в гипсе, чтобы их расположение было невидимым. Фиксация должна производиться аккуратно, чтобы работа затвора была легкой и плавной. Обеспечивается плавная и легкая работа жалюзи. Для предотвращения ржавчины ставни перед их фиксацией очищают от пыли, окалины, ржавчины и т.п., грунтуют красной оксидной краской, а затем окрашивают двумя слоями матовой/синтетической эмалевой краски.
Измерение рольставней: Роллетные ворота измеряются по площади в квадратных метрах (кв. м), оплачиваемая площадь должна быть получена из чистого проема, для которого были предусмотрены рольставни.
Загрузите это для получения дополнительной информации: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЛЯ ДВЕРЕЙ И ОКОН
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РОЛЬСТАВНИ — Панель гражданского строительства
Содержание
Материалы, используемые в рулонных воротах:
900 02 Рольставни — это тип дверей, обычно используемых на складах. и торговых заведений. Спецификация рулонных ворот будет определяться потребностями клиента. Я пытаюсь составить список общей информации о рольставнях, включая материалы, процедуры установки и другие данные. При установке металлических рольставней необходимо соблюдать IS:6248. Аксессуары для рулонных ворот должны соответствовать спецификациям и быть одобрены для использования в указанных местах, например снаружи или внутри; на перемычке или под ней; или между косяками проема. Рулонные ворота с ручным или приводным приводом. Нажимные и тянущие жалюзи являются наиболее распространенным типом жалюзи с ручным управлением. Затворы с зубчатым приводом включают редуктор, управляемый механическим механизмом, включающим цепь, кривошип, вал и рукоятку.
Затвор изготавливается из реек MS шириной 80 мм толщиной 1,25 мм или листа мягкой стали, прокатанного машиной соответствующей толщины. Рейки сцепляются по всей длине, а на конце соединяются концевыми замками. Они устанавливаются на изготовленный на заказ вал трубы.
Полосы из холоднокатаной стали Полосы из холоднокатаной стали для секций решетчатых жалюзи должны соответствовать требованиям IS:4030, состояние № 5, сорт Dead Soft. Секции желудочно-кишечного тракта GI Листы и пластины, используемые для изготовления направляющих каналов, кронштейнов и замков пластина должна быть изготовлена из горячекатаной стали минимальной толщины 18 калибра и должна соответствовать стандарту IS:5986. Следует избегать дефектов поверхности, а края должны быть гладко обрезаны. Все компоненты рольставней должны быть оцинкованы горячим способом с цинковым покрытием, содержащим не менее 97,5% чистого цинка. Цинковое покрытие должно иметь минимальный вес 230 г/кв.м. На покрытии не должно быть отслоений и отслоений.
Труба из сталиGI Вал подвески ролика должен быть изготовлен из трубы повышенной прочности, подходящей для механического применения и соответствующей IS:1161. Чугунные отливки
Чугунные отливки для роликовых шкивов и U-образных зажимов должны соответствовать IS :210 Класс 15. Следует избегать пузырей, дефектов поверхности, таких как трещины, заусенцы и другие дефекты. Пружины
Проволока из высокопрочной пружинной стали или плоская полоса из пружинной стали должны использоваться для изготовления пружин, используемых в ролике для уравновешивания рольставней. Используемая проволока из пружинной стали или спиральная пружина должны соответствовать требованиям IS:4454, класс 2. Для спиральных пружин следует использовать полосу плоской пружинной стали с содержанием углерода от 0,8 до 1,0 процента, должным образом закаленную и отпущенную.
Боковые и нижние направляющие изготовлены из цельного куска штампованной стали минимальной толщины 16 калибра. Верхняя крышка вала, пружина и другие детали должны быть изготовлены из тех же материалов, что и планка.
Для защиты вала необходимы кожух, кронштейны и другие аксессуары. Конфигурация редуктора механического устройства должна быть максимально качественной и простой в эксплуатации.
Крепление рулонных ворот
Сначала используются дюбели и винты, болты, шайбы и другие крепежные детали для крепления кронштейнов к перемычке/балке или под перемычкой/балкой по мере необходимости. Затем к кронштейнам крепятся валы и пружина. Боковые направляющие швеллеры связаны с уложенным на землю отрезком рейки (ставнями). Затем затвор опускается на место. Пластины, приваренные к направляющим, крепят боковые направляющие каналы к стене. Для крепления этих пластин и кронштейнов следует использовать стальные винты, гайки и дюбели, просверленные в стене. Крепление должно производиться аккуратно, чтобы затвор работал плавно и легко.
Работа жалюзи должна быть бесперебойной и простой. Чтобы ставни не ржавели, их очищают от пыли, окалины и ржавчины, а затем перед фиксацией грунтуют слоем красной оксидной краски, а затем окрашивают двумя слоями матовой/синтетической эмалевой краски.
Размер рулонных ворот:
Платежная площадь рассчитывается исходя из чистого проема, для которого были предусмотрены рольставни, и измеряется в квадратных метрах (кв. м).
Рулонные ворота должны соответствовать стандарту IS 6248 и быть изготовлены из сплошных реек или решетки MS 18 калибра, со всеми аксессуарами, такими как верхняя крышка, в соответствии с размерами, указанными на чертежах. Размеры рулонных ворот MS| Спецификации рулонных ворот MS Indiamart.
com является источником этого изображения. Прокатные планки должны состоять из толстых полос холоднокатаной стали и быть цельными. Толщина листов, из которых прокатывались токарные секции, должна быть не менее 0,9мм для ворот шириной до 3,5 м и 1,2 мм для ворот шириной более 3,5 м. Рулонные ворота шириной 3,5 м должны иметь направляющую глубину 65 мм, а шириной от 3,5 до 75 мм — глубина направляющей 75 мм.
Если указаны оцинкованные рольставни, они должны быть изготовлены из горячеоцинкованных ламелей, колпаков и глубоких направляющих каналов, которые должны быть изготовлены как единое целое. Для крепления каналов и направляющих следует использовать прижимные болты с РСС 1:2:4 (1 цемент, 2 песок, 4 крупный заполнитель номинальным размером 12 мм и меньше). Рулонные ворота с ручным приводом, а также очень большие рольставни с приводом от редуктора площадью более 10 кв. м должны быть оснащены шарикоподшипниками для обеспечения плавной и эффективной работы. В случае огромных рулонных ставней и в зависимости от местных ветровых условий их следует свернуть. Рулонные решетки сравнимы с рольставнями с точки зрения конструкции, конструкции и работы, и все положения, перечисленные выше, должны применяться к рулонным решеткам и соответствовать IS: 6248. Круглые стержни диаметром 8 мм будут использоваться для построить часть гриля. Прямые стержни и гнутые стержни нужного профиля поочередно укладываются и удерживаются плоскими звеньями МС шириной 20 мм и толщиной 5 мм.
Прямые стержни должны располагаться на расстоянии от 100 до 150 мм друг от друга. Рольставни с редуктором – Механические рольставни В случае большого проема с механическим устройством ролик должен быть оснащен шестерней на одном конце, которая соприкасается с червяком. крепится к кронштейну пластины, обоймы и крепления затвора.
В случае большого отверстия с механическим устройством каток должен быть снабжен шестерней на одном конце, которая должна контактировать с червяком, закрепленным на пластине кронштейна, сепаратором и шкивом с двумя шарикоподшипниками, печенью коробка и пара ручек для открывания затвора. Обе стороны устройства должны быть в состоянии управлять им. Где я могу найти инженера-строителя? Job Измерение рулонных ворот MS Роллетные ворота MS измеряются в квадратных метрах. Он должен иметь чистое отверстие с направляющими каналами с обеих сторон для ширины и высоты барабана 450 мм. Пожалуйста, свяжитесь с нами, если у вас есть какие-либо вопросы или комментарии по поводу нашей статьи Спецификация рольставни MS | МС Измерение рольставней.
