Простой таймер для точечной сварки

Этот вид сварки относится к точечному способу. Он удобен в случае, когда требуется приваривать небольшие детали друг к другу, а одну и маленькую. Преимущественно конденсаторную сварку используют для работы с цветными металлами.

Как только появилась возможность проводить точеную сварку в домашних условиях, метод стал набирать популярность среди неопытных сварщиков. Такая ситуация и прибавила актуальности вопросу на сегодняшний день. Что собой представляет этот процесс и как собственноручно сделать сварку для домашнего использования? Этот вопрос мы и постараемся сегодня разобрать в деталях.

Чем отличается конденсаторный способ от других видов?

Первое отличие, которое бросается в глаза, это скорость сварки и её экологичность. Стандартный прибор для конденсаторной сварки работает на высоком напряжении. Это и позволяет сэкономив электроэнергию, получить качественный и ровный шов. Основное её применение лежит в микросварке или же при надобности осуществить сварку больших сечений. Это происходит при таком принципе:

Конденсаторы собирают в себе требуемое количество энергии;
Заряд переходит в тепло, которое используется для сварки.

Как уже упоминали ранее, этот вид сварки является экологически безопасным. Приборам не требуется жидкость для охлаждения из-за отсутствия тепловых выделений. Это преимущество позволяет прибавить времени к сроку эксплуатации конденсаторного устройства.

Принцип работы конденсаторной сварки

В процессе сваривания точечным способом, детали подвергаются зажиму двумя электродами, на которые приходит кратковременный ток. Затем между электродами образуется дуга, она и нагревает металл, расплавляя его. Сварочный импульс приходит в работу в течение 0,1 сек., он предоставляет общее ядро расплавки для обеих подвергающихся сварке частей заготовок. Когда снимается импульс, детали продолжают сжиматься под давлением нагрузки. В результате получаем общий сварной шов.

Существуют вторичные обмотки, с них ток попадает на электроды, а на первичную обмотку, приходится импульс, который образовался при конденсаторном заряде. В конденсаторе накапливание заряда происходит в промежутке между поступления импульса на два электрода. Особенно хорошие результаты приходят, когда речь идёт о сварке алюминия или меди. Существует ограничение по тому, какой должна быть толщина заготовок, она не должна превышать 1,5 мм. Может, это и минус, но такая схема прекрасно проявляет себя при сваривании разнородных материалов.

Виды точечной сварки

Различают два основных вида конденсаторной сварки своими руками:

Трансформаторный. При которой конденсатор разрядит энерго-заряд на обмотку трансформаторного оборудования. При этом заготовки расположены в сварочном поле, которое соединяется со вторичной обмоткой.
Бестрансформаторный.

Преимущества

Как и у всех других видов, самостоятельная конденсаторная сварка отличается рядом положительных особенностей:

При стабильной работе, есть возможность сэкономить электроэнергию;
Надёжность и практичность. Скорость работы позволяет точечной сварке быть доступной при воздушном охлаждении;
Скорость работы;
Сварочный ток очень плотный;
Аккуратность. Учитывая дозу потребляемой энергии, в поле соприкосновения образуется надёжный шов, компактной толщины. Такой способ широко используют для тонкой сварки цветного металла;
Экономичность. Потребляемая мощность равна 20 кВА максимум. Это происходит при помощи отбора мощности благодаря стабилизации напряжения в сети.

Блок управления точечной сваркой на микроконтроллере

Хочу представить вам свою новую разработку. Это контроллер профессионального назначения для полуавтомата, далее (ПА).

Данное устройство реализовано на микроконтроллере Atmega16, работает он на тактовой частоте 4 МГц от внешнего кварцевого резонатора.

Можно конечно затактировать и от встроенного генератора на 4 МГц, но данный способ имеет существенные недостатки:1) «Уплывание» частоты при изменении температуры окружающей среды. 2) Возможный сбой программы при внешних помехах.Второе случается крайне редко на практике.

А при хорошем проектировании печатной платы, вовсе не случается.Первый недостаток очень серьезный из-за того, что мы используем фазоимпульсный метод регулирования сварочного тока.

От «уплывания» тактовой частоты у нас будут уплывать установленные значения тока в ту или иную сторону.

Данное устройство имеет следующие возможности: 1) Плавную регулировку тока с запоминанием значения 2) Плавную регулировку скорости подачи проволоки с запоминанием значения 3) Эконом режим. Режим экономии газа. 4) Настройка режима работы пусковой кнопки на рукаве. а) нормальный режим работы. б) триггерный режим работы в) таймерный режим работы.

г) импульсный режим работы.В нормальном режиме, мы нажали кнопку — варим, отжали — не варим.В триггерном режиме мы нажали и отжали кнопку — варим, повторно нажали и отжали — не варимВ таймерном режиме мы варим как и в обычном режиме, только режим сварки отключается автоматически хоть и нажата кнопка на рукаве по истечению времени.

Для продолжения работы необходимо отжать кнопку и повторно нажать.В импульсном режиме мы варим как бы рывками. В меню задается как пауза, так и импульс сварки, в довольно широких пределах. Этот режим идеально подходит для работ, где необходима точечная сварка.

5) Настройка минимального предела тока 6) Настройка максимального предела тока 7) Настройка минимального предела скорости проволоки Настройка максимального предела скорости проволоки 9) Настройка предварительной подачи газа (ПРЕД) 10) Настройка последующей подачи газа (ПОС) 11) Настройка количества реле для грубого регулирования тока путем отводов первичной обмотки. Минимум 1шт. максимум 10шт. реле.

12) Грубая регулировка тока переключением обмоток трансформатора с меню с запоминанием уровня тока.

В общем с возможностями разобрались. Теперь расскажу немного теории.

Принцип регулирования тока заключается в подаче управляющего импульса на тиристоры после перехода через ноль сетевого напряжения.

Чем выше установленная выходная мощность в меню, тем раньше будет подан импульс управления на тиристоры после перехода через ноль.

Стандартную схему диодно-тиристорного моста можно посмотреть в моей предыдущей статье Принцип регулирования скорости подачи проволоки значительно проще, чем регулирование тока. Применен метод широтно-импульсной модуляции далее (ШИМ).

Навигация по меню и настройка1) Регулировка тока + регулировка проволоки2) Эко режим3) Режим переключения обмоток4) Настройка режима работы «живой кнопки»5) Настройка минимального значения тока6) Настройка максимального значения тока7) Настройка минимального значения подачи проволоки8) Настройка максимального значения подачи проволоки9) Настройка пред. газа10) Настройка пос. газа11) Настройка количества реле обмоток12) Настройка таймерного режима (установка времени работы при нажатой кнопке)Одно значение = 75мс. То есть значение 10 = 750мс.13) Настройка импульсного режима работыЗначение 10d это у нас промежуток когда нет токаЗначение 10p это у нас промежуток когда есть токНастраивается парами кнопок +/- и + prov /- provКнопкой MENU мы перемещаемся по менюКнопкой RETURN выходим в первое (главное) меню

Кнопками +/- и +prov/-prov мы устанавливаем значение.

Для того, чтобы заработало устройство его необходимо правильно собрать и прошить контроллер (МК). Для прошивки МК нам понадобится программатор. Схемы программаторов можно посмотреть здесь.

Фьюзы при прошивке нужно выставить так: CKSEL 3..0 0b1111

К статье прилагаю файл [svarka4.rar] симуляции для протеус, несколько прошивок (одна с пониженной частотой ШИМ, вторая с повышенной частотой ШИМ).

Имеется коммерческая версия прошивки1) изменен алгоритм меню.2) улучшено быстродействие. 3) добавлена формула расчета скорости подачи проволоки от значения тока (отключаемая по желанию).

4) добавлено несколько режимов экономии газа.

Обновления 28.01.2014:— новая версия прошивки V1.1;

— печатная плата в DIP Trace. Ожух Владимир из Мишевоград-Волынский, Украина. Плата протестирована им-же.

В новой версии прошивки исправлено:— подача проволоки теперь работает на максимуме;- вывод торможения имеет нормальную нагрузочную способность.

Внимание! Это free (бесплатная) версия. Не имеет ограничений! Отличается от 3.0 (Полной версии) — наличием формулы и доработанным и улучшенным меню.

Список радиоэлементов

Скачать список элементов (PDF)

Прикрепленные файлы:

svarka4.rar (50 Кб)
svarka_2014.dip (226 Кб)
V1_1_22_01_14_prof_PA.rar (7 Кб)

Мостовой сварочный инвертор с микроконтроллерным управлением

Схема блока управления полномостовымсварочным инвертором Блок управленияпостроен на основе распространенного ШИМ-контроллера TL494 сзадействованием одного канала регулирования. Этот канал стабилизируетток в дуге.

Задание тока формирует микроконтроллер с помощью модуляCCP1 в режиме ШИМ на частоте примерно 75 кГц. Заполнение ШИМ будетопределять напряжение на конденсаторе C1. Величина этого напряженияопределяет величину сварочного тока.

Настройка инвертора

Силовая часть пока обесточена.Предварительно проверенный блок питания подключаем к блоку управления ивключаем его в сеть. На индикаторе загорятся все восьмёрки с точкой вмладшем разряде. Включаем осциллограф в провода Out1 и Out2.Контролируем наличие двухполярных импульсов частотой 40-50 кГц сполочкой мёртвого времени не менее 1,5 мкс между ними.

Схема сборки агрегата своими руками

Через диодный мост (выпрямительный) проводится первичная обмотка, затем подключается к источнику напряжения. С тиристора идёт сигнал на мостовую диагональ. Тиристор управляется специальной кнопкой для запуска. Конденсатор подключают к тиристору, точнее к его сети, к диодному мосту, затем его выводят на обмотку (первичную). Чтобы зарядить конденсатор, включается вспомогательная цепь с диодным мостом и трансформатором.

Как источник импульса, используют конденсатор, его емкость должна быть 1000-2000 мкФ. Для конструкции системы производится трансформатор из сердечника типа Ш40, требуемый размер 7 см. Чтобы сделать первичную обмотку, нужен провод диаметром 8 мм, который обматывается 300 раз. Вторичная обмотка предполагает использование медной шины, в 10 обмоток. Для входа используют практически любые конденсаторы, единственное требование мощность в 10 В., напряжение 15.

Когда работа будет требовать соединения заготовок до 0,5 см, стоит применить кое-какие коррективы в схему конструкции. Для более удобного управления сигналом, используют пусковик серии МТТ4К, он включает параллельные тиристоры, диоды и резистор. Дополнительное реле позволит корректировать рабочее время.

Такая самодельная конденсаторная сварка, работает при следующей последовательности действий:

Нажимаем пусковую кнопку, она запустит временное реле;
Трансформатор включается с помощью тиристоров, после реле отключается;
Резистор используют для определения длительности импульса.

Как происходит процесс сварки?

После того как конденсаторная сварка своими руками собрана, мы готовы приступить к работам. Для начала стоит подготовить детали, зачистив их от ржавчины и другой грязи. Перед тем как поместить заготовки между электродами, их соединяют в таком положении, в котором их нужно сваривать. Затем запускается прибор. Теперь можно сжать электроды и прождать 1-2 минуты. Заряд, который скапливается в высокоемкостном конденсаторе пройдёт через приварной крепёж и поверхность материала. В результате он плавится. Когда эти действия проделаны, можно приступать к последующим шагам и сваривать остальные части металла.

Перед сварочными работами в домашних условиях, стоит приготовить такие материалы, как наждачная бумага, болгарка, нож, отвертка, любой зажим или пассатижи.

Поиск данных по Вашему запросу:

В статье об изготовлении точечной сварки из трансформатора от микроволновой печи был указан модуль таймера но не все знают где подобный таймер достать или же как можно его сделать самому. В этой статье мы покажем, как сделать точно такой модуль таймера для точечной сварки своими руками.

По ЛУТ технологии или другой удобной Вам переносим рисунок на плату, травим, сверлим, лудим дорожки. Когда все элементы будут стоять на своих местах и запаяны то пришло время подключить наш таймер к нагрузке. В качестве временной нагрузки будем использовать лампу накаливания.

Таймер будем подключать в разрыв цепи лампы, провода нагрузки подключаются к клемме на плате К1.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Блок управления (таймер) для точечной, контактной сварки, споттера (двойной импульс) – обзор

Блок управления точечной сваркой на микроконтроллере

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Используется двухсегментный LED дисплей, кнопки и пищалка. Коммутация трансформатора через симистор. Время импульса 0.

Трансформатор от не инверторной печи, мощностью около киловата чем больше, тем лучше. Тонкая обмотка трансформатора аккуратно удаляется ножовкой, удаляется металлическая магнитная перемычка между обмотками, ограничивающая мощность.

В получившийся просвет просовывается толстый провод в изоляции больше 10мм в диаметре — 2 витка.

Я использовал от грузового автомобиля для подключения аккумулятора. Концы этого провода прикручены к медным стержням толщиной около 15 мм. Стержни заточены. Для индикации используется двухсегментный индикатор, подключены напрямую к контроллеру, у контроллера выводов много, по этому не стал заморачиваться с динамическим отображением.

Каждый дисплей подключен через один резистор — лень было распаивать на каждый сегмент. Разница в яркости не особо заметна. Пищалка пассивная информирует о нажатии кнопок и предупреждает перед импульсом.

Программа написана на C в Atmel Studio 6. Есть режим настроек функция Setup — вход одновременно нажать кнопки вверх и вниз. Настройки: 1. Задержка перед импульсом в секундах 2.

Показывает по десяткам количество срабатываний.

Температура контроллера 4. Калибровка внутреннего генератора. На дисплее значение в шестнадцатиричном виде. Дребезг кнопок исключается посредством задержки используется таймер 0.

В нем уже получаем состояние кнопок. Для этого используется прерывание Watchdog, а также для мигания светодиодом. Решил извратиться таким образом. Сброс по зависанию не используется. Для вывода на дисплей используется своя микробиблиотека.

Файлы в топике: Welder. По моему — прэлэстно. А вообще круть. Давно уже хотел сделать точечную сварку, да все собрацо не мог. Мостик включен не той стороной.

Зачем диод D3? Схема местами нарисована нечитаемо — скажем, разводка питания и цепь на ресет. Так диод D3 защищает от переполюсовки. Окау, так оно хотя бы не сгорит. Впрочем, и работать не будет.

Там чуть ли не полупромышленный девайс получился… : У меня по проще, но и мне станка пока не нужно.

Там чуть ли не полупромышленный девайс получился… Который именно? Спасибо, поправил, до D3 это отдельный блок питания, поэтому и диод поставил. Фото сейчас сделать физически не могу. Да и там нет ничего интересного.

Не очень эстетично выглядит. Механики нет ни какой. Ящик для инструментов, купленный в хозтоварах, размером чуть большим трансформатора, трансформатор прикручен к дну ящика. Силовая обмотка прикручена болтами к медным стержням. Управляющая плата в маленькой коробочке, болтается в этом же ящике на проводах. За 99 секунд умрёт или ишак или падишах. Вручную — что?

Используется двухсегментный LED дисплей Вообще LED англ. Light-emitting diode — дисплея нет, промахнулись. И вручную, насколько я понял, это сколько продержишь руками сколько и варит.

Ой, простите, пожалуйста, это я перепутал с жидкокристаллическим ЖКИ индикатором.

Видел где-то в сети как аналогичным сварочником победитовые резцы припаивали, там долго держали включенным, резец чуть ли не до бела раскалялся. Блоги Топ

РКС-801М, Регулятор контактной сварки

Логин или эл. Войти или Зарегистрироваться. Авторизация Логин или эл. Используется двухсегментный LED дисплей, кнопки и пищалка.

Slava_Sh, 4 октября в Контактная и точечная сварка · Назад · 1 · 2 · 3 · 4 · 5 · 6 . С этим хорошо справляется электронный блок управления – без него . Для программирования микроконтроллера 16F84 использовал.

Контроллер точечной сварки (споттера)

Силовая электрическая схема споттера давно прошла стадии разработки, экспериментов и используется для рихтовки авто в разнообразных вариантах. После приобретения опыта работы с устройством возник вопрос автоматического управления режимами работы устройства с более точными регулировками и необходимыми защитами.

Споттер с режимом аппарата точечной сварки и споттер как сварочный аппарат для работы электродом должны иметь различную длительность и мощность импульса. Точка сварки может получиться слабой или слишком крепкой, что создаст дополнительные трудности при ремонте авто.

Основные параметры, которым нужна точная регулировка для качественного результата работы, это мощность импульса и его длительность. Предлагаемая схема позволит подбирать и сохранять установки параметров как в режиме сварочный аппарат, так и делая точечную сварку. В цепи первичной обмотки трансформатора установлен сетевой фильтр, обычно используемый в импульсных блоках питания.

Здесь он используется для защиты микросхемы контролера от импульсов, создающихся в сетевом напряжении при работе споттера. При работе от сети в В нужно применить соответствующий трансформатор и сетевой фильтр.

Простой таймер для точечной сварки

Здравствуйте, уважаемые посетители. Речь в этой статье пойдет о цифровом таймере, предназначенном для аппарата точечной сварки. Схема устройства показана на рисунке 1. Вообще программа, записанная в контроллер, это программа вычитающего счетчика.

Если вы хотите самостоятельно собрать точеный сварочный аппарат, то эта статья будет вам интересна.

Что собой представляет схема споттера

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? Микрофон, хороший звук, подсветка. Своими руками.

Что собой представляет схема споттера. Таймер для споттера на микроконтроллере

Не выкидывайте старые ламповые телевизоры на свалку: они еще могут пригодиться в домашнем хозяйстве.

Примером тому может быть изготовленный мною аппарат точечной сварки , предназначенный для приваривания листовой стали толщиной до 0, Он может найти применение в быту, на сельских подворьях, а также в небольших ремонтных мастерских например, при ремонте автомобилей.

Аппарат изготовлен из шести силовых трансформаторов ТС от старых ламповых цветных телевизоров с использованием петель размагничивания от этих телевизоров.

Для этого трансформаторы и петли размагничивания аккуратно разбирают, а из гетинакса толщиной 2,5 мм изготавливают каркас по чертежам рис. На каркас равномерно наматывают жгут из проводов диаметром 0,9 мм от сетевых обмоток разобранных трансформаторов. Наматывают витков, между слоями прокладывают бумагу от тех же трансформаторов.

Это устройство для точечной сварки может быть использовано для сварки Li-ion аккумуляторов. Сварочный инвертор из ATX блока питания. Getting Started with Radio Controlled Hobbies – Radio Control Направлятор – Проекты – AVR all-audio.pro – Проекты на микроконтроллерах AVR Умный Дом.

Таймер для точечной сварки

Не знал такого. Это именно то, что будет в моем представлении развития вышеописанных событий. На ардуине тоже не современно, кому сейчас нужен ручной сварочник без wi-fi : Если серьезно, тут есть о чем подумать.

Схема точечной электросварки из запчастей от старых телевизоров

ВИДЕО ПО ТЕМЕ: Контроллер для точечной (контактной) сварки

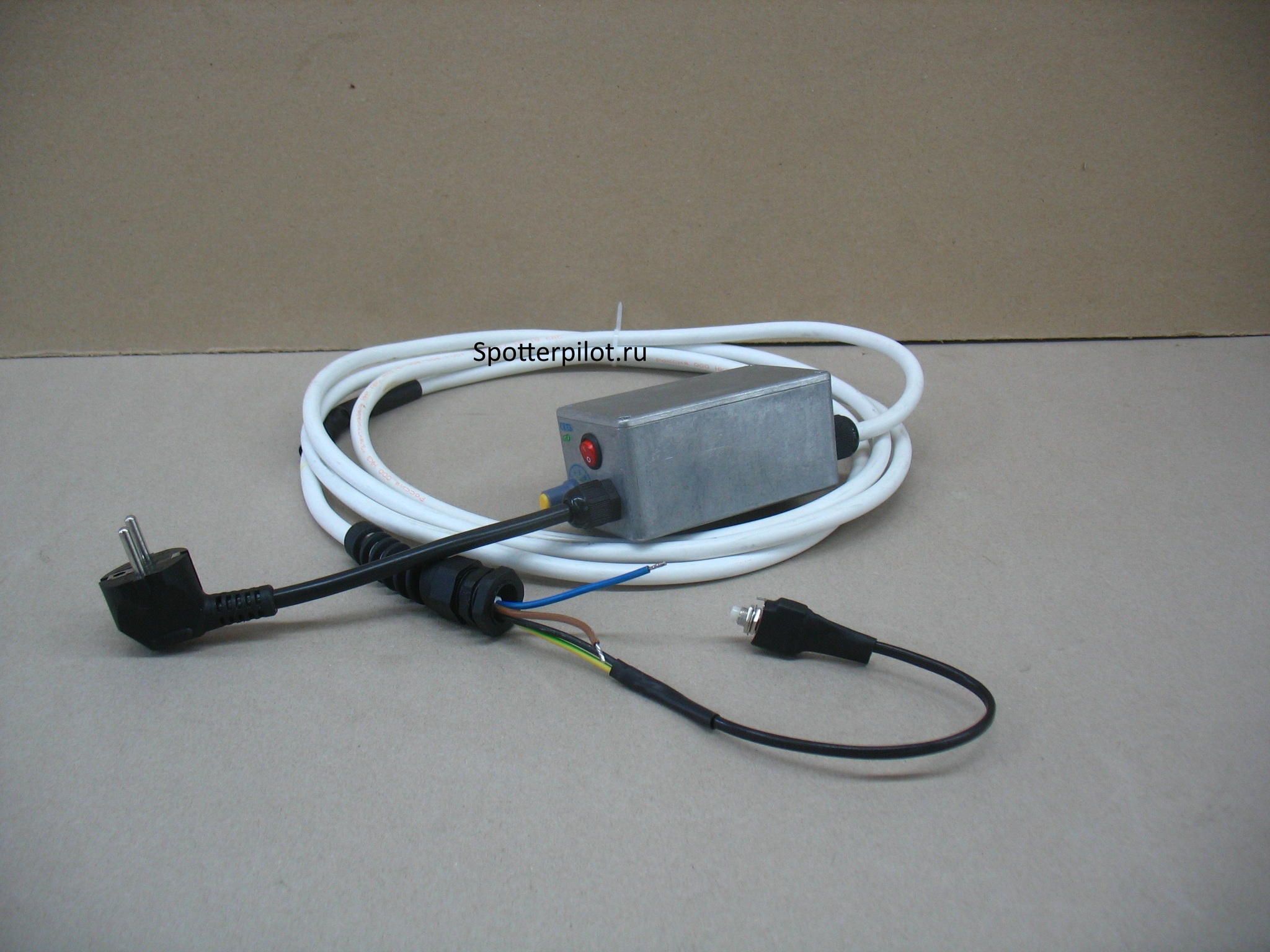

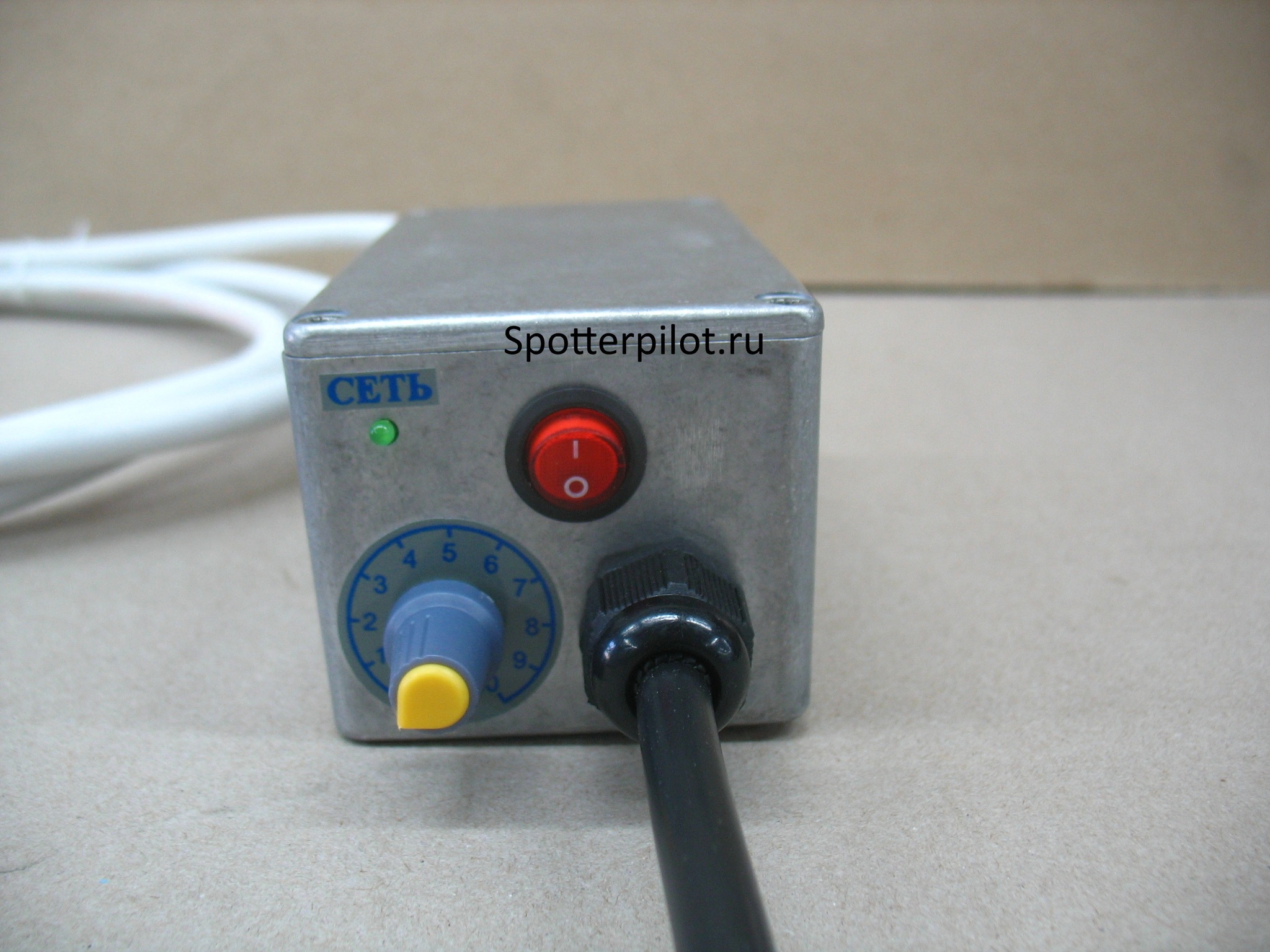

Таймер реле времени представляет собой устройство, при помощи которого можно осуществлять регулировку времени воздействия тока, импульса.

Таймер реле времени для точечной сварки отмеряет продолжительность воздействия сварочного тока на соединяемые детали, периодичность его возникновения.

Это устройство используется для автоматизации сварочных процессов, производства сварочного шва, с целью создания разнообразных конструкций из листового металла. Оно осуществляет управление электрической нагрузкой в соответствии с заданной программой.

Программируется реле времени для контактной сварки в строгом соответствии с инструкцией. Этот процесс заключается в установке временных интервалов между определенными действиями, а также времени действия сварочного тока.

Что такое споттер и зачем он нужен?

Точечная сварка на AVR с трансформатором от микроволновки

Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Отправлено 06 Октябрь

Таймер реле времени для точечной сварки. Схема реле времени для точечной сварки

Сегодня я хочу вам представить простое, но очень надежное устройство, которое реализовано на микроконтроллере далее МК ATtiny Устройство представляет собой цифровой таймер выдачи импульса для сварки двух пластин. Как я уже выше писал, устройство предельно простое. Так само происходит и в случае если мы нажали кнопку – минус а импульс уже минимальный.

Сварочный инвертор своими руками. Ультрабюджетная точечная сварка литиевых аккумуляторов дома Блок управления точечной сваркой на микроконтроллере arduino

В жизни каждого «радиогубителя» возникает момент, когда нужно сварить между собой несколько литиевых аккумуляторов — либо при ремонте сдохшей от возраста АКБ ноутбука, либо при сборке питания для очередной поделки. Паять «литий» 60-ваттным паяльником неудобно и страшновато — чуть перегреешь — и у тебя в руках дымовая граната, которую бесполезно тушить водой.

Коллективный опыт предлагает два варианта — либо отправиться на помойку в поисках старой микроволновки, раскурочить её и достать трансформатор, либо изрядно потратиться .

Мне совершенно не хотелось ради нескольких сварок в год искать трансформатор, пилить его и перематывать. Хотелось найти ультрадешёвый и ультрапростой способ сваривать аккумуляторы электрическим током.

Мощный низковольтный источник постоянного тока, доступный каждому — это обычная б.у. АКБ от машины. Готов поспорить, что он у вас уже есть где-то в кладовке или найдётся у соседа.

Подсказываю — лучший способ обзавестись старой АКБ задаром — это

дождаться морозов. Подойдите к бедолаге, у которого не заводится машина — он скоро побежит за новым свежим аккумулятором в магазин, а старый отдаст вам просто так. На морозе старая свинцовая АКБ может и плохо работает, но после заряда дома в тепле выйдет на полную ёмкость.

Чтобы сваривать аккумуляторы током от батареи, нам нужно будет выдавать ток короткими импульсами в считанные миллисекунды — иначе получим не сварку, а выжигание дыр в металле. Самый дешёвый и доступный способ коммутировать ток 12-вольтовой батареи — электромеханическое реле (соленоидное).

Проблема в том, что обычные автомобильные реле на 12 вольт рассчитаны максимум на 100 ампер, а токи короткого замыкания при сварке в разы больше. Есть риск, что якорь реле просто приварится. И тогда на просторах Алиэкспресс я наткнулся на мотоциклетные реле стартера. Подумалось, что если эти реле выдерживают ток стартера, причём много тысяч раз, то и для моих целей сгодится. Окончательно убедило вот это видео, где автор испытывает аналогичное реле:

Пришёл знакомый, принес два ЛАТР-а и поинтересовался, а можно ли из них сделать споттер? Обычно, услышав подобный вопрос, на ум приходит анекдот про то, как один сосед интересуется у другого, умеет ли тот играть на скрипке и в ответ слышит «Не знаю, не пробовал» — так вот и у меня возникает такой же ответ – не знаю, наверное «да», а что такое «споттер»?

В общем, пока закипал и заваривался чай, выслушал небольшую лекцию о том, что не надо заниматься тем, чем заниматься не надо, что надо быть ближе к народу и тогда ко мне потянутся люди, а также кратко погрузился в историю авторемонтных мастерских, проиллюстрированную смачными байками из жизни «костоправов» и «жестянщиков». После чего понял, что споттер – это такой небольшой «сварочник», работающий по принципу аппарата точечной сварки. Используется для «прихватывания» металлических шайб и других мелких крепёжных элементов к помятому корпусу автомобиля, с помощью которых затем выправляется деформированная жесть. Правда, там ещё «обратный молоток» нужен, но говорят, что это уже не моя забота – от меня требуется только электронная часть схемы.

Посмотрев в сети схемы споттеров, стало ясно, что нужен одновибратор, который будет «открывать» на короткое время симистор и подавать сетевое напряжение на силовой трансформатор. Вторичная обмотка трансформатора должна выдавать напряжение 5-7 В с током, достаточным для «прихватывания» шайб.

Для образования импульса управления симистором используются разные способы – от простого разряда конденсатора до применения микроконтроллеров с синхронизацией к фазам сетевого напряжения. Нас интересует та схема, что попроще – пусть будет «с конденсатором».

Поиски «в тумбочке» показали, что не считая пассивных элементов, есть подходящие симисторы и тиристоры, а также множество другой «мелочёвки» — транзисторы и реле на разные рабочие напряжения (

рис.1 ). Жалко, что оптронов нет, но можно попробовать собрать преобразователь импульса разряда конденсатора в короткий «прямоугольник», включающий реле, которое будет своим замыкающимся контактом открывать и закрывать симистор.

Так же во время поиска деталей нашлось несколько блоков питания с выходными постоянными напряжениями от 5 до 15 В – выбрали промышленный из «советских» времён под названием БП-А1 9В/0,2А (рис.2 ). При нагрузке в виде резистора 100 Ом блок питания выдаёт напряжение около 12 В (оказалось, что уже переделанный).

Выбираем из имеющегося электронного «мусора» симисторы ТС132-40-10, 12-тивольтовое реле, берём несколько транзисторов КТ315, резисторов, конденсаторов и начинаем макетировать и проверять схему (на

рис.3 один из этапов настройки).

То, что в результате получилось, показано на рисунке 4 . Всё достаточно просто – при нажатии на кнопку S1 конденсатор С1 начинает заряжаться и на его правом выводе появляется положительное напряжение, равное напряжению питания. Это напряжение, пройдя через токоограничительный резистор R2, поступает на базу транзистора VT1, тот открывается и на обмотку реле К1 поступает напряжение и в результате контакты реле К1.1 замыкаются, открывая симистор Т1.

По мере заряда конденсатора С1, напряжение на его правом выводе плавно уменьшается и при достижении уровня меньше напряжения открывания транзистора, транзистор закроется, обмотка реле обесточится, разомкнувшийся контакт К1.1 перестанет подавать напряжение на управляющий электрод симистора и он по окончании текущей полуволны сетевого напряжения закроется. Диоды VD1 и VD2 стоят для ограничения возникающих импульсов при отпускании кнопки S1 и при обесточивании обмотки реле К1.

В принципе, всё так и работает, но при контроле времени открытого состояния симистора оказалось, что оно достаточно сильно «гуляет». Казалось бы, даже с учётом возможных изменений всех задержек включения-выключения в электронной и механической цепях оно должно быть не более 20 мс, но на самом деле получалось в разы больше и плюс к этому, то импульс длится на 20-40 мс дольше, а то и на все 100 мс.

После небольших экспериментов выяснилось, что это изменение ширины импульса в основном связано с изменением уровня напряжения питания схемы и с работой транзистора VT1. Первое «вылечилось» установкой навесным монтажом внутри блока питания простейшего параметрического стабилизатора, состоящего из резистора, стабилитрона и силового транзистора (рис.5 ). А каскад на транзисторе VT1 был заменён триггером Шмитта на 2-х транзисторах и установкой дополнительного эмиттерного повторителя. Схема приняла вид, показанный на рисунке 6 .

Принцип работы остался прежним, добавлена возможность дискретного изменения длительности импульса переключателями S3 и S4. Триггер Шмитта собран на VT1 и VT2 , его «порог» можно менять в небольших пределах изменением сопротивлений резисторов R11 или R12.

При макетировании и проверке работы электронной части споттера было снято несколько диаграмм, по которым можно оценить временные интервалы и возникающие задержки фронтов. В схеме в это время стоял времязадающий конденсатор ёмкостью 1 мкФ и резисторы R7 и R8 имели сопротивление 120 кОм и 180 кОм соответственно. На рисунке 7 сверху показано состояние на обмотке реле, внизу – напряжение на контактах при коммутации резистора, подключенного к +14,5 В (файл для просмотра программой находится в архивном приложении к тексту, напряжения снимались через резисторные делители со случайными коэффициентами деления, поэтому шкала «Volts» не соответствует действительности). Длительность всех импульсов питания реле составляла примерно 253…254 мс, время коммутации контактов – 267…268 мс. «Расширение» связано с увеличением времени отключения – это видно по

рисункам 8 и 9 при сравнении разницы, возникающей при замыкании и размыкании контактов (5,3 мс против 20 мс).

Для проверки временной стабильности образования импульсов было проведено четыре последовательных включения с контролем напряжения в нагрузке (файл в том же приложении). На обобщённом рисунке 10 видно, что все импульсы в нагрузке достаточно близки по длительности – около 275…283 мс и зависят от того, на какое место полуволны сетевого напряжения пришёлся момент включения. Т.е. максимальная теоретическая нестабильность не превышает времени одной полуволны сетевого напряжения – 10 мс.

При установке R7 =1 кОм и R8 =10 кОм при С1=1 мкФ удалось получить длительность одного импульса менее одного полупериода сетевого напряжения. При 2 мкФ – от 1 до 2 периодов, при 8 мкФ – от 3 до 4 (файл в приложении).

В окончательный вариант споттера были установлены детали с номиналами, указанными на рисунке 6 . То, что получилось на вторичной обмотке силового трансформатора, показано на рисунке 11 . Длительность самого короткого импульса (первого на рисунке) около 50…60 мс, второго – 140…150 мс, третьего – 300…310 мс, четвёртого – 390…400 мс (при ёмкости времязадающего конденсатора в 4 мкФ, 8 мкФ, 12 мкФ и 16 мкФ).

После проверки электроники самое время заняться «железом».

В качестве силового трансформатора был использован 9-тиамперный ЛАТР (правый на рис. 12 ). Его обмотка выполнена проводом диаметром около 1,5 мм (рис.13 ) и магнитопровод имеет внутренний диаметр, достаточный для намотки 7-ми витков из 3-х параллельно сложенных алюминиевых шин общим сечением около 75-80 кв.мм.

Разборку ЛАТР-а проводим аккуратно, на всякий случай весь конструктив «фиксируем» на фото и «срисовываем» выводы (

рис.14 ). Хорошо, что провод толстый – удобно считать витки.

После разборки внимательно осматриваем обмотку, очищаем её от пыли, мусора и остатков графита с помощью малярной кисти с жёстким ворсом и протираем мягкой тканью, слегка смоченной спиртом.

Подпаиваем к выводу «А» пятиамперный стеклянный предохранитель, подключаем тестер к «срединному» выводу катушки «Г» и подаём напряжение 230 В на предохранитель и вывод «безымянный». Тестер показывает напряжение около 110 В. Ничего не гудит и не греется — можно считать, что трансформатор нормальный.

Затем первичную обмотку обматываем фторопластовой лентой с таким нахлёстом, чтобы получалось не менее двух-трёх слоёв (рис.15 ). После этого мотаем пробную вторичную обмотку из нескольких витков гибким проводом в изоляции. Подав питание и замерив на этой обмотке напряжение, определяем нужное количество витков для получения 6…7 В. В нашем случае получилось так, что при подаче 230 В на выводы «Е» и «безымянный» 7 В на выходе получается при 7 витках. При подаче питания на «А» и «безымянный», получаем 6,3 В.

Для вторичной обмотки использовались алюминиевые шины «ну очень б/у» — они были сняты со старого сварочного трансформатора и местами совсем не имели изоляции. Для того, чтобы витки не замыкались между собой, шины пришлось обмотать лентой-серпянкой (рис.16 ). Обмотка велась так, чтобы получилось два-три слоя покрытия.

После намотки трансформатора и проверки работоспособности схемы на рабочем столе, все детали споттера были установлены в подходящий по размерам корпус (похоже, что тоже от какого-то ЛАТР-а – рис.17 ).

Выводы вторичной обмотки трансформатора зажаты болтами и гайками М6-М8 и выведены на переднюю панель корпуса. К этим болтам с другой стороны передней панели крепятся силовые провода, идущие к корпусу автомобиля и «обратному молотку». Внешний вид на стадии домашней проверки показан на рисунке 18 . Вверху слева расположены индикатор сетевого напряжения La1 и сетевой выключатель S1, а справа – переключатель напряжения импульса S5. Он коммутирует подключение к сети или вывода «А», или вывода «Е» трансформатора.

Рис.18

Внизу находятся разъём для кнопки S2 и выводы вторичной обмотки. Переключатели длительности импульса установлены в самом низу корпуса, под откидной крышкой (рис.19 ).

Все остальные элементы схемы закреплены на днище корпуса и передней панели (рис.20 , рис.21 , рис.22 ). Выглядит не очень аккуратно, но здесь главной задачей было уменьшение длины проводников с целью уменьшения влияния электромагнитных импульсов на электронную часть схемы.

Печатная плата не разводилась – все транзисторы и их «обвязка» припаяны к макетной плате из стеклотекстолита, с фольгой, порезанной на квадратики (видна на рис.22 ).

Выключатель питания S1 — JS608A, допускающий коммутацию 10 А токов («парные» выводы запараллелены). Второго такого выключателя не нашлось и S5 поставили ТП1-2, его выводы тоже запараллелены (если пользоваться им при выключенном сетевом питании, то он может пропускать через себя достаточно большие токи). Переключатели длительности импульса S3 и S4 — ТП1-2.

Кнопка S2 – КМ1-1. Разъем для подключения проводов кнопки — COM (DB-9).

Индикатор La1 — ТН-0.2 в соответствующей установочной фурнитуре.

На рисунках 23 , 24 , 25 показаны фотографии, сделанные при проверке работоспособности споттера – мебельный уголок размерами 20х20х2 мм точечно приваривался к жестяной пластине толщиной 0,8 мм (крепёжная панель от компьютерного корпуса). Разные размеры «пятачков» на рис.23 и рис.24 – это при разных «варочных» напряжениях (6 В и 7 В). Мебельный уголок в обоих случаях приваривается крепко.

На рис.26 показана обратная сторона пластины и видно, что она прогревается насквозь, краска подгорает и отлетает.

После того, как отдал споттер знакомому, он примерно через неделю позвонил, сказал, что обратный «молоток» сделал, подключил и проверил работу всего аппарата – всё нормально, всё работает. Оказалось, импульсы большой длительности в работе не нужны (т.е. элементы S4,С3,С4,R4 можно не ставить), но есть потребность подключения трансформатора к сети «напрямую». Насколько я понял, это для того, чтобы с помощью угольных электродов можно было прогревать поверхность помятого металла. Сделать подачу питания «напрямую» несложно – поставили переключатель, позволяющий замыкать «силовые» выводы симистора. Немного смущает недостаточно большое суммарное сечение жил во вторичной обмотке (по расчетам надо больше), но раз прошло уже больше двух недель, а хозяин аппарата предупреждён о «слабости обмотки» и не звонит, значит ничего страшного не произошло.

Во время экспериментов со схемой был проверен вариант симистора, собранного из двух тиристоров Т122-20-5-4 (их видно на рисунке 1 на заднем плане). Схема включения показана на рис.27 , диоды VD3 и VD4 — 1N4007.

Литература:

Горошков Б.И., «Радиоэлектронные устройства», Москва, «Радио и связь», 1984.
Массовая радиобиблиотека, Я.С. Кублановский, «Тиристорные устройства», М., «Радио и связь», 1987, вып.1104.

Андрей Гольцов, г. Искитим.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Мой блокнот
	К рисунку №6
VT1, VT2, VT3	Биполярный транзистор	КТ315Б	3		В блокнот
T1	Тиристор & Симистор	ТС132-40-12	1		В блокнот
VD1, VD2	Диод	КД521Б	2		В блокнот
R1	Резистор	1 кОм	1	0,5 Вт	В блокнот
R2	Резистор	330 кОм	1	0,5 Вт	В блокнот
R3, R4	Резистор	15 кОм	2	0,5 Вт	В блокнот
R5	Резистор	300 Ом	1	2 Вт	В блокнот
R6	Резистор	39 Ом	1	2 Вт	В блокнот
R7	Резистор	12 кОм	1	0,5 Вт	В блокнот
R8	Резистор	18 кОм	1	0,5 Вт

В некоторых случаях вместо пайки выгоднее использовать точечную сварку. К примеру, такой способ может пригодится для ремонта аккумуляторных батарей, состоящих из нескольких аккумуляторов. Пайка вызывает чрезмерный нагрев ячеек, что может привести к выходу их из строя. А вот точечная сварка нагревает элементы не так сильно, поскольку действует относительно непродолжительное время.

Для оптимизации всего процесса в системе используется Arduino Nano. Это управляющий блок, который позволяет эффективно управлять энергоснабжением установки. Таким образом, каждая сварка является оптимальной для конкретного случая, и энергии потребляется столько, сколько необходимо, не больше, и не меньше. Контактными элементами здесь является медный провод, а энергия поступает от обычного автомобильного аккумулятора, или двух, если требуется ток большей силы.

Текущий проект является почти идеальным с точки зрения сложности создания/эффективности работы. Автор проекта показал основные этапы создания системы, выложив все данные на Instructables .

По словам автора, стандартной батареи хватает для точечной сварки двух никелевых полос толщиной в 0.15 мм. Для более толстых полос металла потребуется две батареи, собранных в схему параллельно. Время импульса сварочного аппарата настраивается, и составляет от 1 до 20 мс. Этого вполне достаточно для сварки никелевых полос, описанных выше.

Плату автор рекомендует делать на заказ у производителя. Стоимость заказа 10 подобных плат — около 20 евро.

В ходе сварки обе руки будут заняты. Как управлять всей системой? Конечно же, при помощи ножного переключателя. Он очень простой.

А вот результат работы:

Плату автор рекомендует делать на заказ у производителя. Стоимость заказа 10 подобных плат — около 20 евро.

А вот результат работы:

Таймер реле времени представляет собой устройство, при помощи которого можно осуществлять регулировку времени воздействия тока, импульса. Таймер реле времени для точечной сварки отмеряет продолжительность воздействия сварочного тока на соединяемые детали, периодичность его возникновения. Это устройство используется для автоматизации сварочных процессов, производства сварочного шва, с целью создания разнообразных конструкций из листового металла. Оно осуществляет управление электрической нагрузкой в соответствии с заданной программой. Программируется реле времени для контактной сварки в строгом соответствии с инструкцией. Этот процесс заключается в установке временных интервалов между определенными действиями, а также времени действия сварочного тока.

Принцип работы

Данное реле времени для точечной сварки сможет осуществлять включение и выключение устройства в заданном режиме с определенной периодичностью на постоянной основе. Если говорить попроще, то оно осуществляет смыкание и размыкание контактов. При помощи датчика поворота производится настройка промежутков времени в минутах и секундах по истечению, которого необходимо включить или отключить сварку.

Дисплей служит для отображения информации о текущем времени включения, периоде воздействия на метал сварочного аппарата, количестве минут и секунд до включения или выключения.

Виды таймеров для точечной сварки

На рынке можно найти таймеры с цифровым или аналоговым программированным. Используемые в них реле бывают разных типов, но самыми распространенными и недорогими являются электронные устройства. Их принцип работы основан на специальной программе, которая записана на микроконтроллере. С его помощью можно осуществлять регулировку времени задержки или включения.

В настоящее время можно приобрести реле времени:

с выдержкой на отключение;
с задержкой на включение;
настроенное на установленное время после подачи напряжения;
настроенное на установленное время после подачи импульса;
тактовый генератор.

Комплектующее для создания реле времени

Чтобы создать таймер реле времени для точечной сварки понадобятся такие детали:

плата Arduino Uno для осуществления программирования;
плата прототипирования или Sensor shield – обеспечивает облегчение соединения, установленных датчиков с платой;
провода по типу мама-мама;
дисплей, на котором могут отображаться минимум две строки с 16 символов в ряду;
реле, осуществляющее переключение нагрузки;
датчик угла поворота, оснащенный кнопкой;
блок питания для обеспечения снабжения устройства электрическим током (при проведении испытаний можно запитать его через USB кабель).

Особенности создания таймера реле времени для точечной сварки на плате arduino

Для его изготовления необходимо четко следовать схеме.

При этом часто применяемую плату arduino uno лучше будет заменить на arduino pro mini так как она имеет существенно меньший размер, стоит дешевле и при этом значительно легче осуществить припайку проводов.

После сбора всех составных частей таймера для контактной сварки на ардуино нужно припаять провода, которые соединяют плату с остальными элементами этого устройства. Все элементы необходимо очистить от налета и ржавчины. Это существенно повысит время эксплуатации таймера реле.

Нужно подобрать подходящий корпус и собрать все элементы в нем. Он обеспечит устройству приличный внешний вид, защиту от случайных ударов и механических воздействий.

На завершение необходимо осуществить монтаж включателя. Он понадобится, если хозяин сварки решит на продолжительное время оставить ее без присмотра, чтобы не допустить возгорания, повреждения имущества в случае возникновения чрезвычайных ситуаций. С его помощью покидая помещение, любой пользователь сможет без особых усилий отключить устройство.

«Обратите внимание!
Таймер для контактной сварки на 561 является более продвинутым устройством, так как создан на новом современном микроконтроллере. Он позволяет более точно отмерять время, устанавливать периодичность включения и выключения устройства.»

Таймер для контактной сварки на 555 не такой совершенный и имеет урезанный функционал. Но нередко используется для создания таких устройств, так как является более дешевым.

Чтобы лучше понять, как создать сварочный аппарат стоит связаться с сотрудниками компании. Кроме этого, предлагаем рассмотреть схему создания этого устройства. Она поможет понять принцип функционирования аппарата, что и куда необходимо припаять.

Заключение

Таймер для точечной сварки на ардуино является точным и качественным устройством, которое при должных эксплуатациях, прослужит долгие годы. Он является достаточно простым устройством, поэтому без труда может быть смонтирован на любой сварке. Кроме этого, таймер точечной сварки легок в уходе. Он работает даже в лютый мороз, на него практически никак не влияют негативные проявления природной среды.

Собрать устройство можно своими руками или обратится к профессионалам. Последний вариант более предпочтителен, так как гарантированно обеспечивает конечный результат. Компания проведет тестирование элементов устройства, выявит неполадки, устранит их, восстановив, таким образом, его работоспособность.

Реле времени своими руками 2 (на 555).

Реле времени на транзисторе рассматриваемое в статье реле времени своими руками просто в изготовлении но обладает многими недостатками например: небольшие задержки, необходимость сброса энергии конденсатора для следующего запуска, сложность расчёта длительности задержки. Хорошее реле времени можно сделать на микросхеме NE555 (или LM555 (вместо LM или NE могут быть другие буквы)).

Рисунок 1 — Реле времени

Или в таком виде:

Рисунок 2 — Реле времени

Но собирать реле времени нужно используя схему:

Рисунок 3 — Реле времени с защитой (R4) от «выкручивания» переменного резистора в крайнее положение

Элементы R2 (и R4 если он есть) и C1 задают время задержки. Нажатие кнопки SB1 приводит к замыканию контактов K1.1 и после некоторого времени (задержки) они размыкаются, далее можно снова нажать на кнопку SB1. Длительность задержки рассчитывается по формуле:
В этой формуле нужно добавить умножение на R4 если этот резистор есть.
Такое реле годится для множества видов нагрузок и источников питания.
Кнопка м.б. например такой:
Транзисторы любые которые могут включать реле.
Резистор R2 выбирается в зависимости от требуемых задержек.
R2 может быть таким:
Для удобства, к резистору можно приделать шкалу задержек. Также последовательно этому резистору желательно поставить постоянный резистор (R4 на схеме на рисунке 3) для защиты от «выкручивания» переменного резистора в крайние положения.
Или таким:
Конденсатор C2:
Схема может работать от источника питания с сетевым трансформатором, диодным мостом, конденсаторами и без параметрического стабилизатора напряжения.
Элементы можно припаять на плату.
Проверка работы реле времени:

Для расчёта задержки можно воспользоваться программой:

Усовершенствованная помехоустойчивая схема без транзистора:

Подробнее про усовершенствованную схему можно прочитать на странице http://electe.blogspot.ru/2016/03/555.html».

5 штук таймеров 555 http://ali.pub/4xhmj
50штук таймеров 555 http://ali.pub/v5x9t
КАРТА БЛОГА (содержание)

Сборка споттера собственными руками | электрическая схема, методы работы

Еще совсем недавно все авторемонтные мастерские, занимавшиеся кузовным ремонтом буквально на части рвали профессиональных рихтовщиков. Высокий профессионал своего дела тщательно оберегал свои профессиональные секреты, выполнял работы зачастую в отдельном помещении в стороне от посторонних глаз. За годы работы он накапливал огромное количество различных приспособлений, позволяющих выдавить изнутри любые дефекты кузова, расположенные в самых потаенных и сложных местах. И вот чей-то пытливый ум наблюдая, возможно, за залипанием сварочного электрода при работе на недостаточно высоком токе, решил использовать это явление в благих целях и на свет появился такой прибор, как споттер.

В связи с высокой ценой промышленных аналогов этого аппарата, достигающей порой астрономических сумм в несколько десятков и даже сотни евро, многие современные умельцы были бы не против изготовить споттер с минимальными затратами времени и финансов своими руками. Наша статья поможет им в этом.

Методы работы споттером

В отличие от методов, применявшихся до появления данного приспособления, споттер позволяет работать с вмятинами не изнутри, а снаружи. Благодаря применению тока, на 10-20% меньше того, который расплавляет металл, электрод, имеющий различную форму в зависимости от обрабатываемого дефекта, надежно прилипает к материалу кузовной детали и неровность сравнительно легко выпрямляется при использовании ударных нагрузок, прилагаемых непосредственно к этому инструменту. С целью обеспечения максимальной «сцепляемости» рабочего инструмента споттера и металла место вмятины должно быть тщательно зачищено от краски и шпаклевки. После этого можно выполнять необходимые работы.

В случае высокого сопротивления материала кузова автомобиля к механическому воздействию споттер позволяет применять для этих целей особенности внутренних изменений металла при его нагревании и охлаждении. Применение специального угольного электрода и тока большой силы металл разогревается до достаточно высоких температур в небольшой точечной области и затем быстро охлаждается влажной ветошью. При этом в кристаллической структуре металла происходят изменения, которые так же приводят к постепенному выпрямлению листовых металлических деталей.

Главным рабочим инструментом споттера является пистолет, к которому и крепятся приспособления различного вида и формы. Для удобства обращения непосредственно на него выведен основной орган управления импульсным разрядом электрического тока, продолжительность которого не превышает 0,1 секунды. Из стандартных рабочих насадок для споттера распространены металлические стержни с наконечниками различной формы, оснащенные достаточно тяжелым молотком обратного действия, который скользит по стержню и, ударяя по пистолету, тянет металл вмятины.

Кроме них в настоящее время появляются различного вида вытягивающие приспособления, не использующие ударные нагрузки.

Что же необходимо для самостоятельного изготовления подобного инструмента. Во-первых, конечно, определенные знания по электротехнике и электронике. Во-вторых, необходимые материалы и немного свободного времени.

Электрическая схема споттера для изготовления своими руками

Для увеличения нажмите на картинку

На данной схеме необходимо выделить:

тиристорное электронное реле на тиристоре V9;

сварочный трансформатор Т2;

диодный мост V5 – V8, через который подключается сетевая обмотка трансформатора, и в диагональ которого подключен тиристор;

маломощный трансформатор Т1, питающий цепь управления тиристором.

Принцип работы данной схемы споттера состоит в следующем: при замыкании выключателя S1 на первичную обмотку слабого трансформатора Т1 поступает напряжение 220 вольт из бытовой электросети. Переключатель S3 подключает конденсатор С1 к выпрямительному мосту V1 – V4, что ведет к зарядке конденсатора. Нажимая на кнопочный выключатель S3, подключаем предварительно заряженный конденсатор C1 через сопротивление R1 к управляющему электроду тиристора V9. При этом последний открывается и на первичную обмотку трансформатора Т2 поступает напряжение сети. Благодаря этому во вторичной обмотке возникает импульс большой мощности. Его продолжительность зависит от параметров связки С1R1. сила тока во вторичной обмотке трансформатора при этом может достигать 250-500А. в исходное положение устройство возвращается автоматически по окончании разрядки конденсатора С1.

Тиристор, используемый в схеме споттера и диодный мост V5 – V8 должны работать при напряжении сети 220 V и силе тока 50А. Трансформатор Т1 должен обеспечивать со вторичной обмотки ток в 12 V, необходимый для зарядки конденсатора С1. Силовой трансформатор может быть изготовлен самостоятельно с применением пластин Ш40 – толщина набора 100 мм., для первичной обмотки необходимо 200 витков провода сечением 2,5 мм2. для вторичной навейте 7 витков провода сечением 50 мм2. особое внимание необходимо уделить соблюдению электробезопасности, надежно заизолировав вторичную обмотку парафинированной бумагой или лаковой тканью.

Для удобства эксплуатации необходимо изготовить корпус споттера и вывести на лицевую панель основные органы управления прибором. Кроме этого предусмотрите точки подключения заземляющего и рабочего провода. Во избежание потерь мощности не рекомендуется выполнять их длиной более двух с половиной метров. В качестве пистолета для самодельного споттера можно использовать аналогичное приспособление от сварочного полуавтомата, слегка доработав его.

Уважаемые читатели, комментируйте статью, задавайте вопросы, подписывайтесь на новые публикации — нам интересно ваше мнение 🙂

Статьи, которые Вам будут интересны:

Обучение корректировщиков

Национальной метеорологической службе нужны добровольцы для предоставления отчетов о суровой погоде. Споттеры передают свои отчеты в службу погоды, как они это видят. Эта информация используется синоптиками для отслеживания штормов и оповещения населения об опасных погодных ситуациях. Снова и снова отчеты подготовленных наблюдателей за погодой спасли бесчисленное количество жизней, особенно во время сильного дождя, грозы и урагана.

Наша программа корректировщиков носит неформальный характер.Специалисты по корректировке могут продолжать свой распорядок дня и рабочий график. Им не нужно уведомлять нас, когда они в отпуске.

Национальная метеорологическая служба в сотрудничестве с местным управлением по чрезвычайным ситуациям обычно ежегодно проводит очные курсы подготовки корректировщиков в различных местах по всему региону. В этом году, благодаря усилиям по замедлению распространения COVID-19, ВСЕ УЧЕБНЫЕ СЕССИИ SPOTTER БУДУТ ВИРТУАЛЬНЫМИ . Эти курсы будут включать информацию о Национальной метеорологической службе, торнадо, грозах, внезапных наводнениях, пыльных бурях, сильных ветрах и зимних бурях.Те, кто завершит курс, получат сертификат обучения и станут частью нашей важнейшей сети по наблюдению за штормами и отчетности.

Если вам нравится наблюдать за погодой и вы хотите оказать ценную общественную услугу, этот курс для вас. Мы с нетерпением ждем встречи с вами!

Предстоящие вебинары Skywarn

ЗАВЕРШИЛИСЬ ТРЕНИНГИ ПО БУРЕННИМ СПОТТЕРАМ НА СЕЗОН 2021 ГОДА. ЗАБРОСИТЕ НАЗАД В СЛЕДУЮЩЕМ ГОДУ, ЧТОБЫ ПОЛУЧИТЬ БУДУЩИЕ ВОЗМОЖНОСТИ ДЛЯ ОБУЧЕНИЯ.

См. Приведенную ниже таблицу для предстоящих сеансов обучения корректировщиков. Каждая тренировка длится примерно 90 минут, хотя иногда они немного растягиваются в зависимости от вопросов. Пожалуйста, зарегистрируйтесь, используя включенные ссылки. После того, как вы завершите обучение и заполнили нашу анкету для корректировщиков, мы выдадим вам сертификат и добавим вас в нашу базу данных прогнозистов погоды. Благодарим вас за интерес к программе наблюдателей NWS Pendleton!

Предстоящие возможности обучения корректировщиков
Дата	Время	Координатор	Ссылка для регистрации

Онлайн-курс обучения

Если вы не видите тренинг, который достаточно близок для вас, или у вас просто нет времени пойти на личное занятие, не волнуйтесь, MetEd разработал виртуальный вариант.Следуйте инструкциям ниже.

Перейдите на https://www.meted.ucar.edu/training_course.php?id=23 и пройдите два курса Роль наблюдателя Skywarn и Skywarn Spotter Convective Basics . Возможно, вам потребуется создать логин, но это бесплатно, и есть масса отличных тренировок!
После завершения учебных занятий отправьте сертификаты об окончании в соответствующий прогнозный офис NWS. Вы можете найти контакты ближайшего к вам NWS, перечисленные по штатам на этой странице.
Когда мы получим ваши сертификаты об окончании, мы свяжемся с вами, чтобы получить дополнительную информацию о местонахождении и контактную информацию. Затем мы выдадим вам сертификат обучения и идентификатор наблюдателя, а также предоставим полезную информацию для поиска штормов.

Spotter — Часто задаваемые вопросы

Что такое SKYWARN?

SKYWARN — это добровольная программа наблюдателей за штормами, которые в реальном времени передают информацию о погоде в Национальную метеорологическую службу.Посетите национальную веб-страницу SKYWARN — щелкните здесь.

Кто может быть корректировщиком?

Кто угодно. Обычно штормовые разведчики — это добровольные пожарные части, правоохранительные органы и радиолюбители, потому что они часто мобильны и имеют очень эффективные способы связи. Индивидуальные наблюдатели все еще могут участвовать, передав свою информацию своему основному контактному лицу в округе или непосредственно в Gaylord NWS.

Зачем NWS штормовые разведчики?

Национальная метеорологическая служба отвечает за выпуск предупреждений о суровой погоде, которые предупреждают людей, когда потенциальная угроза затронет их район.Для этого мы очень подробно изучаем окружающую среду, ведущую к суровому погодному явлению, и отслеживаем технологически продвинутые данные доплеровского радара. Однако у этой технологии есть ограничения. Добавление отчетов в реальном времени о том, что на самом деле делает шторм, делает наши предупреждения намного более точными, достоверными и своевременными. Мы также используем отчеты наблюдателей, чтобы проверить, была ли суровая погода во время официального предупреждения. NWS ВСЕГДА будут нуждаться в штормовых наблюдателях.

Как мне стать корректировщиком?

Первым шагом является посещение занятий по обучению наблюдателей в вашем районе.Обычно они проводятся ранней весной (март или апрель) и предоставляют основную информацию и контактную информацию, необходимую для начала работы. Вы также можете связаться с директором по чрезвычайным ситуациям вашего округа, чтобы узнать, как вы можете принять участие на местном уровне.

Взимается ли обучение?

Нет. Национальная метеорологическая служба проводит обучение для групп (обычно в масштабах округа) бесплатно.

Нужно ли мне проходить предварительную регистрацию перед обучением?

№Тренинг открыт для публики. Все, что вам нужно сделать, это появиться.

Нужно ли мне что-нибудь брать с собой в учебный класс?

Нет. Вы можете взять с собой ручку, карандаш и бумагу, чтобы делать заметки.

Есть ли минимальные возрастные требования, чтобы стать корректировщиком?

Из-за сложности сильных гроз и связанных с ними потенциальных опасностей споттинг рекомендуется для людей в возрасте от 18 лет и старше. Учащиеся средних и старших классов могут посещать занятия с родителями или другим взрослым.

Когда проводятся занятия по подготовке корректировщиков?

Офис Gaylord NWS обычно проводит обучение в марте и апреле. Занятия обычно проходят в вечерние часы с понедельника по четверг. Иногда назначается дневное или субботнее занятие.

Перенесены ли занятия из-за плохой погоды?

Как ни парадоксально, но да — обычно они переносятся, если они были отменены из-за опасной зимней погоды или продолжающихся сильных гроз.Поскольку большинство тренировок запланировано на март или апрель, возможны зимние бури, из-за которых мы отменяли и переносили расписание в прошлом.

Какова продолжительность обычного учебного класса?

Обычно два (2) часа или меньше.

Как проходит обучение?

Метеоролог представляет интерактивную мультимедийную презентацию, включающую в себя различные изображения и видеоролики из прошлых штормов в Мичигане и районе Великих озер. Также доступны брошюры.В некоторых местах проводятся занятия с легкими закусками или прохладительными напитками.

Получу ли я зарплату за то, что работаю корректировщиком?

Нет. Поиск штормов — это добровольная служба. Наблюдатель может помочь своему сообществу, будучи «глазами» Национальной метеорологической службы.

Получу ли я официальное удостоверение личности, сертификат или номер наблюдателя?

Офис Gaylord NWS не присваивает идентификаторы, номера наблюдателей и не выдает сертификаты. В некоторых округах действительно присваиваются идентификаторы и номера, которые вы получаете на учебном курсе в их округе.Свяжитесь с директором Управления по чрезвычайным ситуациям вашего округа, чтобы узнать о любых местных правилах.

Кто организует местные сети корректировщиков?

Группы наблюдателей обычно работают в каждом округе и, следовательно, обычно организуются окружным директором по чрезвычайным ситуациям. Это варьируется от округа к округу. Радиолюбители часто работают через клубы. В некоторых случаях пожарные части организовывались сами.

Кто организует и планирует занятия для корректировщиков?

Обычно учебные занятия планируются и организуются окружным директором по чрезвычайным ситуациям.Они работают с метеорологом по координации предупреждений (WCM) в местном офисе NWS, чтобы выбрать дату, которая лучше всего подходит для группы.

Если вы хотите организовать класс, сначала проконсультируйтесь с директором по чрезвычайным ситуациям вашего округа.

Могу ли я пройти обучение в другом округе?

Конечно. Обучение проводится не в каждом округе каждый год, поэтому это может быть вашим единственным вариантом. Представленный материал в основном одинаков для каждого выступления. Однако процедуры корректировки могут быть разными в каждом округе.Чтобы узнать подробности в вашем районе, обязательно свяжитесь с директором по чрезвычайным ситуациям вашего округа.

Почему нельзя проводить обучение в моем районе?

Место, выбранное для обучения в округе, может отличаться. Некоторые места используются из-за их центрального расположения в округе. Некоторые из них используются из-за ограничений по размеру группы или необходимого оборудования. Некоторые округа из года в год меняют место проведения обучения. Группам корректировщиков может потребоваться пройти небольшое расстояние, чтобы провести сеанс поблизости.Поскольку NWS часто выезжает на несколько часов для обучения, мы ожидаем, что группы наблюдателей преодолеют 15 миль или меньше, необходимые для проведения большинства ближайших бесед.

Почему в моем округе в этом году не проводятся тренировки?

Часто NWS координирует тренировки наблюдателей с окружными директорами Управления по чрезвычайным ситуациям. В некоторых областях округа будут чередовать обучение с соседними округами, проводить обучение раз в два года или могут не проходить обучение в этом году из-за низкой ожидаемой посещаемости.Вы всегда можете пройти обучение в соседнем уезде.

Смогу ли я преследовать штормы или стать охотником за штормами?

Не совсем. SKYWARN — это программа Storm Spotter . Обычно наблюдатели следят за штормами в своем районе и сообщают об условиях в реальном времени в Национальную метеорологическую службу. Охотники за штормами обычно проезжают много миль, выслеживают штормы и не знакомы с общинами, которые они посещают. Они часто делают видео или фотографии штормов для хобби, образования или исследований, но могут не сообщать о своих наблюдениях во время шторма.Однако большая часть видео, используемого на тренировках, позаимствована у охотников за штормом.

Доступен ли курс повышения квалификации корректировщика?

Нет. Офис Gaylord NWS проводит обучение, охватывающее базовые и продвинутые материалы за одно занятие.

Где я могу узнать больше о сильных грозах или торнадо?

В Интернете много информации о суровой погоде (см. Ссылки ниже). В некоторых университетах есть интерактивные материалы, которые можно использовать для самообразования.Подумайте о том, чтобы записаться на курс метеорологии в местном колледже или университете. Информация, представленная в нашем классе подготовки корректировщиков, — это все, что мы ожидаем от наших корректировщиков.

Как часто мне нужно приходить на тренировку?

Gaylord NWS рекомендует наблюдателям посещать тренировку не реже одного раза в 3 года. Некоторая новая информация или новые идеи представляются каждый год, чтобы тренинг был как можно более свежим.

Проводит ли NWS другие типы презентаций, помимо обучения наблюдателей?

Да.Безопасность в суровых погодных условиях — это обычная презентация, которую мы проводим для групп, но мы можем изменить программу в соответствии с вашими потребностями. Свяжитесь с офисным метеорологом по координации предупреждений для получения более подробной информации.

Описание функций реле с задержкой времени

Функция	Эксплуатация	Временная диаграмма
ЗАДЕРЖКА ВКЛЮЧЕНИЯ Задержка включения Задержка включения	После подачи входного напряжения начинается отсчет времени (t).По истечении времени задержки (t) на выход подается питание. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ Интервал	При подаче входного напряжения на выход подается напряжение и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ Задержка при отпускании Задержка при выключении Задержка при отключении питания	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается. Любое нажатие на триггер во время задержки сбросит время задержки (t), и выход останется под напряжением.
SINGLE SHOT One Shot Momentary Interval	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается питание и начинается отсчет времени (t).Во время задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле с выдержкой времени готово принять другой триггер.
FLASHER (сначала выключено)	После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
FLASHER (на первом)	При подаче входного напряжения на выход подается напряжение и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) на выход подается питание, и последовательность операций повторяется до тех пор, пока не будет снято входное напряжение.
ЗАДЕРЖКА ВКЛЮЧЕНИЯ / ВЫКЛЮЧЕНИЯ	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле времени задержки готово принять другой триггер. Если триггер отключен в течение периода задержки времени (t1), выход останется обесточенным, а задержка времени (t1) будет сброшена. Если триггер повторно применяется в течение периода задержки (t2), выход будет оставаться под напряжением, и время задержки (t2) будет сброшено.
КРОМКА ОДИНАРНОГО ВЫПУСКА	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера выход остается обесточенным. После снятия триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенное время.
WATCHDOG Повторяющийся одиночный выстрел	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается питание и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенное время.
Срабатывание ЗАДЕРЖКИ	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание и он остается в этом состоянии, пока срабатывает триггер или остается входное напряжение. Если триггер снимается во время задержки (t), выход остается обесточенным, а временная задержка (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ (ВЫКЛ 1-й)	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки выход обесточивается, и последовательность операций повторяется до тех пор, пока не будет снято входное напряжение.
ПОВТОРНЫЙ ЦИКЛ (НА 1-й)	При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t1).По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки на выход подается питание, и последовательность операций повторяется до тех пор, пока не будет снято входное напряжение.
ИНТЕРВАЛ ЗАДЕРЖКИ Один цикл	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По истечении этого времени задержки (t2) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ Срабатывания Один цикл	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле готово принять другой триггер.В течение как временной задержки (t1), так и временной задержки (t2) триггер игнорируется.
ИСТИНА ЗАДЕРЖКА ВЫКЛ.	При подаче входного напряжения на выход подается напряжение. Когда входное напряжение снимается, начинается временная задержка (t). По истечении времени задержки (t) выход обесточивается. Входное напряжение должно подаваться минимум на 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения в течение времени задержки (t) приведет к сбросу временной задержки.Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ / ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается питание. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно подаваться минимум на 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t2) будет поддерживать выход под напряжением и сбрасывать время задержки (t2).Внешний триггер не требуется.
ОДИНАРНАЯ ФЛАШКА	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени задержки (t1), и на выход подается питание на время задержки (t2). По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность повторяется до тех пор, пока не завершится временная задержка (t1).Во время задержки (t1) триггер игнорируется.
ВКЛЮЧЕНИЕ ЗАДЕРЖКИ-FLASHER	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ПРОЦЕНТ	При первоначальном приложении входного напряжения на выход подается питание и начинается отсчет времени (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл продолжится с того места, где он остановился, когда входное напряжение было снято.Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.
ПРОЦЕНТ (БЕЗ ПАМЯТИ)	При первоначальном приложении входного напряжения на выход подается питание и начинается отсчет времени (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение.Если входное напряжение будет отключено и подано повторно, цикл синхронизации будет сброшен. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.

Таймер однократного включения и таймеры автоматической перезагрузки

Таймер однократного действия — это таймер, встроенный в реле задержки времени. Все реле отправляют сигналы, которые запускают или останавливают операции в подключенных машинах и системах. Однако реле с временной задержкой имеют цикл задержки, который откладывает срабатывание триггера на установленный период времени.

Как работает однократный таймер?

После подачи напряжения на реле однократного таймера начинается цикл задержки по времени. В конце цикла однократный таймер сигнализирует о триггере, который воздействует на реле, побуждая инициировать или завершать назначенную операцию. Реле остается неактивным до тех пор, пока не получит новое входное напряжение, после чего таймер сбрасывается, и реле готовится принять новый триггер.

Таймеры однократного включения и таймеры автоматической перезагрузки

Одноразовые таймеры и таймеры с автоматической перезагрузкой используют одни и те же основные принципы работы.Однако каждый из них работает по-разному и предлагает отдельные варианты наилучшего использования.

Одноразовые таймеры выполняют свои функции только один раз при каждом обнаружении нового входного напряжения и полезны для задач, которые необходимо выполнять нечасто или через нерегулярные интервалы.
Таймеры с автоматической перезагрузкой автоматически и многократно перезапускают цикл реле без нового входного напряжения и полезны для задач, которые необходимо выполнять повторно и через равные промежутки времени.

Распространенные применения таймеров однократного действия

Одноразовые таймеры находят применение в широком спектре приложений, в том числе в:

Охранная сигнализация. Одноразовый таймер предоставляет авторизованным посетителям время, необходимое для отключения системы безопасности до срабатывания сигнализации.
Автоматические обогреватели наружного зеркала или заднего стекла. Одноразовые таймеры дают время электрическим обогревателям отключиться до того, как сработают обогреватели, что снижает вероятность разряда аккумуляторной батареи автомобиля.
Оборудование для термосваривания. С однократным таймером нагревательные элементы могут быть включены до запуска оборудования для термосваривания.
Аппараты для точечной сварки. Одноразовые таймеры позволяют электросварочным аппаратам иметь регулируемое время сварки, необходимое для точечной сварки.
Предупреждения о ремнях безопасности автомобилей. Таймер однократного действия дает пользователям, которые пристегивают ремни безопасности, время до того, как им подадут сигнал, предупреждающий о непристегнутых ремнях безопасности.
Освещение салона грузовика или прицепа. Таймеры однократного действия помогают водителям избежать разрядки аккумуляторов грузовиков и прицепов, отключая случайно оставленные световые индикаторы в грузовом отсеке.
Раздаточное оборудование. Одноразовые таймеры облегчают доставку нужного количества продукта во время дозирования.
Временные блокировки. Одноразовый таймер может разблокировать блокировку на заданный период времени и автоматически повторно заблокировать ее, что предотвращает случайное отключение блокировки.
Насосные станции. В оросительных и других насосных системах используются однократные таймеры для контроля продолжительности активных операций.
Блокировки стартера автомобиля. Таймер однократного действия может отключить питание стартера автомобиля, чтобы он не работал непрерывно, снижая риск перегрева.

Таймеры однократного действия из амперита

Компания Amperite Co. имеет почти вековой опыт производства реле, мигалок и таймеров для рынков сбыта электроники и производителей оригинального оборудования (OEM).

Наша приверженность принципам «меньше обещаний и больше» гарантирует, что мы постоянно предоставляем высококачественные продукты, которые соответствуют ожиданиям клиентов и превосходят их. Независимо от того, требуется ли клиенту готовый продукт или продукт, разработанный по индивидуальному заказу, мы можем удовлетворить его потребности.

Для получения дополнительной информации о наших предложениях по продуктам или помощи в выборе одноразового таймера для ваших нужд свяжитесь с нами сегодня.

Добровольцы-наблюдатели погоды передают ключевую информацию сотрудникам службы погоды и аварийным службам

(TNS) -Стив Нардин заметил, что погода начала выглядеть «довольно некрасиво» до 6 часов вечера.м. Среда.

Когда человек из Форт-Уэйна включил свой сканер, настроенный на радиолюбители, а затем свое собственное радиолюбительское радио, они затрещали от сообщений о шторме, проходящем через район Форт-Уэйна. Кто-то спросил, может ли кто-нибудь увидеть шторм возле Индианы 37 и межштатной автомагистрали 469. Нардин, который живет неподалеку, вышел посмотреть.

«Я никогда не видел таких грозных облаков», — сказал он. «Они были очень черными».

Нардин, радиолюбитель, передал информацию Джею Фарлоу, местному лидеру радиолюбителей, которые являются наблюдателями SKYWARN, обученными Национальной метеорологической службой.Фарлоу быстро отправил информацию в офис Национальной метеорологической службы (NWS) в Норт-Вебстере, который обслуживает район Форт-Уэйн, для использования в выпуске штормовых предупреждений и отслеживании штормов.

Нардин и Фарлоу являются частью сети местных добровольцев-наблюдателей за штормами и охотников за штормами, которые пытаются обеспечить общественную безопасность, предоставляя ключевую визуальную информацию в дополнение к тому, что сотрудники NWS и местные телевизионные метеорологи видят на своих метеорологических радарах.

На данный момент NWS подтвердило, что один торнадо приземлился на северо-востоке округа Аллен недалеко от Харлана и Вудберна перед тем, как переместиться в Огайо.Споттеры также сообщили, что видели ряд других торнадо в этом районе.

Рано вечером в среду домашний офис Фарлоу стал спутником Storm Central, поскольку отчеты за отчетом приходили от операторов радиолюбителей и охотников за штормами. Он быстро ввел отчеты в чат-систему офиса North Webster NWS, которая работает как старые чаты в Интернете, но позволяет сотрудникам NWS, окружным чиновникам управления чрезвычайными ситуациями, теле-метеорологам и другим утвержденным людям просматривать отчеты одновременно.

«Были времена, когда я печатал отчет, когда приходил еще один, который также нужно было немедленно передать в Национальную метеорологическую службу», — сказал Фарлоу. Примерно с 16 до 20 часов. В среду он отправил 50 отчетов в офис NWS.

Фарлоу, который управляет собственным консалтинговым бизнесом по связям с общественностью, сказал, что этот район выиграл от ураганов, которые прошли около 17:00.

«Многие парни заметили по дороге домой с работы», — сказал он.

Он получил донесения от нескольких охотников за штормом и шести операторов радиолюбителей, и 33 оператора радиолюбителей были наготове на случай, если они понадобятся, сказал он.

Споттер Джим Меринг уходил с работы около 17:00. в корпоративном офисе Parkview Health на Дюпон-роуд и межштатной автомагистрали 69, поэтому он направился прямо в Вудберн на северо-востоке округа Аллен, который оказался на пути урагана. Меринг прибыл сразу после того, как прошел торнадо.

Он быстро передал Фарлоу отчеты о повреждениях из районов недалеко от Вудберна: большая часть птичника была снесена, некоторые дома получили серьезные повреждения, несколько деревьев диаметром 12 дюймов были сломаны пополам, а кукурузное поле лежало на земле с все стебли, обращенные в разные стороны, — все это потенциальные индикаторы силы торнадо.

«Когда они (NWS) выдают свои предупреждения, у них есть немного больше информации, на которой они основываются», — сказал Меринг.

Нардин и его жена Линда также побывали в этом районе и сообщили, что видели аналогичные повреждения.

Затем, услышав о предупреждении о торнадо в некоторых частях округов Хантингтон и Уитли, Меринг направился на юго-запад к дорогам Ковердейл и Йодер к югу от международного аэропорта Форт-Уэйн. Он увидел облако на стене — часть облака в форме стены, которая опускается ниже основного тела облака, — но не заметил никакого вращения.Однако позже он узнал, что, как сообщается, из шторма возле аэропорта выпали смерчи.

Первый шторм также привлек внимание преследователя штормов Майкла Энфилда, который живет недалеко от дорог Мейплкрест и Эвард.

Когда Энфилд ехал на север по Стеллхорн-роуд, он увидел очень большое облако на стене, с которого свисали несколько пальцев. Недалеко к северу от межштатной автомагистрали 469 он повернул на восток на Доти-роуд и увидел торнадо, обрушившееся на Доти и Рикер-роуд.

«Сначала это был мизинец, а потом превратился в большой клин», — сказал он.«Многие люди стояли на обочине дороги и просто смотрели на это», — добавил он.

Он последовал за штормом, но ему пришлось выйти из машины на Ehle Road и идти пешком после того, как он наткнулся на обрыв линии электропередачи через дорогу. Он видел, как у одного дома оторвались верхушки деревьев и повредилась крыша, но люди сообщили, что у них нет травм.

«Мне нравится видеть торнадо», — сказал Энфилд, который использует приложение для смартфона, которое превращает его телефон в рацию, чтобы общаться с Фарлоу и другими охотниками за штормами.«Я никогда не люблю видеть повреждения».

Дальше на юг Джон Тинни из Уоррена также доложил Фарлоу с информацией о преследовании двух штормов, прошедших через район Кокомо, которым был нанесен серьезный ущерб.

Охотник за штормами и метеоролог, Тинни ненадолго увидел небольшие торнадо, выпавшие из первого шторма, сначала возле Суэйзи, к западу от Мэрион, а затем возле границы графства Грант-Блэкфорд. Он также увидел обрыв дерева и линии электропередачи и некоторые повреждения сельскохозяйственных полей.

Тинни сказал, что погодная система обманула синоптиков, потому что она не соответствовала обычной схеме штормов, которые могли вызвать вспышку торнадо.Но он похвалил офисы NWS в Северном Вебстере и Индианаполисе за своевременную выдачу предупреждений о штормах и торнадо, что способствовало отсутствию травм.

«Я думаю, это говорит о том, что люди серьезно относятся к предупреждениям», — сказал он.

Как помочь

Когда Национальная метеорологическая служба запустила свою программу SKYWARN, большинство первых добровольцев-погодных наблюдателей были радиолюбителями, потому что у них был доступ к надежному методу мобильной связи, сказал Джей Фарлоу, местный лидер среди радиолюбители, которые являются наблюдателями SKYWARN, обученными Национальной метеорологической службой.

Сегодня использование смартфонов позволяет практически каждому пройти обучение и стать наблюдателем SKYWARN, сказал Фарлоу.

Дополнительную информацию о программе корректировщиков см. На веб-сайте http://www.weather.gov/iwx/iwxskywarn#How.

———

Посетите News-Sentinel (Форт-Уэйн, Индиана) по адресу www.news-sentinel.com

Распространяется агентством Tribune Content, ООО.

Включено реле времени задержки. Мультимасштаб. Многовольтный

Выберите вашу страну…Global сайт —————- CanadaChinaCroatiaCzech RepublicGermanyFranceItalyPolandRomaniaRussian FederationSpainSwitzerlandTurkeyUnited Арабские EmiratesUnited KingdomUnited Штаты —————- AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua И BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland (Мальвинские) острова Фарерские IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Южный Territor iesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеруФилиппиныПиткэрнP olandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Араб ЭмиратыВеликобританияСоединенные ШтатыМалые отдаленные острова СШАУругвайУзбекистан ВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАs.Wallis And Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

Глобальный |

Все, что вам нужно знать о клубе 1000 фунтов

Прошлой весной я останавливался с другом, помешанным на фитнесе, в Лос-Анджелесе почти месяц, и три дня в неделю он ходил к себе на крышу, чтобы тренироваться с группами сопротивления.У него был полный набор, так что он включал пару «более тяжелых» групп, с которыми ему было бы сложно получить больше, чем несколько повторений, особенно в конце тренировки.

Во многих случаях во время моего пребывания я помню, как он говорил, что «не пропускал спортзал». Он чувствовал, что у него есть все необходимое для продолжения силовых тренировок. Однако недавно его тренажерный зал вновь открылся. Однажды днем он не удержался и выскочил, чтобы снова бросить гирю. Теперь он уже несколько месяцев не возвращается к своей рутине на крыше.

Что такого хорошего в тренажерном зале? Что ж, у большинства из нас не было доступа к тренажерам для упражнений на сложные мышцы во время пандемии, а прогрессивная нагрузка — это действительно весело.Это чрезвычайно измеримый процесс, и если вы будете оставаться последовательными — каждый раз прибавлять в весе, серьезно относиться к дням восстановления, правильно питаться — вы, , станете больше.

Три наиболее распространенных комплексных упражнения для достижения максимального результата (становая тяга, приседания и жим лежа) также объединяются для получения самого культового эталона силовой тренировки, которого вы можете достичь. Подобно, скажем, бегу на марафон менее чем за три часа, у тяжелой атлетики есть свой золотой стандарт: клюшка на 1000 фунтов.

Это довольно просто: если ваш максимум одного повторения в каждом из этих трех упражнений достигает 1000 фунтов или более, вы в клубе.Скорее всего, вы не знаете имен большинства людей в клубе; они пауэрлифтеры, фанаты кроссфита, солдаты. Но всеми любимый австралиец, Хью Джекман, присоединился к клубу несколько лет назад в возрасте 46 лет. Его сплитами были приседания с весом 355 фунтов, жим лежа на 235 фунтов и становая тяга с весом 410 фунтов.

Может показаться заманчивым отказаться от подвига Джекмана. В конце концов, как и большинство боевых специалистов, его часы бодрствования посвящены тому, чтобы оставаться в совершенно абсурдной форме. (В то время он тоже тренировался для одного из фильмов про Росомаху.) Но имейте в виду, что для правильного занятия пауэрлифтингом не требуется больше часа в день. Этот час просто должен стать священным. Если вы будете придерживаться этого, как объяснил легендарный атлет Хендрик Фамутими в интервью Men’s Health , вы можете рассчитывать, что «сможете поднять вес в 2,5–3 раза превышающий свой собственный» после года тренировок.

Год звучит долго, но продолжительность поможет привлечь вас к ответственности. Нет ничего жизнеспособного в том, чтобы получить травму на одну свадьбу. Если вы потратите целый год на то, чтобы начать снизу и наращивать, ваша награда — это не просто более крупный и сильный фрейм, а обширные знания о том, как ваше тело реагирует на силовые тренировки.Например: в какое время дня вам лучше всего заниматься? На какое топливо хорошо реагирует ваше тело? Как твоя форма в становой тяге? Вы пристрастились к прогрессу или устали от процесса? Если тебе не весело, стоит ли тебе продолжать?

Чтобы стать похожими на Росомаху и молодых солдатиков, начните с оценки своего максимума одного повторения для каждого упражнения. Есть шанс, что все это в сумме составит менее 500 фунтов, не говоря уже о 1000, а также есть вероятность, что у вас возникнут проблемы даже с завершением теста.Одно повторение может быть немного пугающим без корректировщика. Так что возьмите с собой друга или посмотрите, где вы стоите на трех повторениях, чтобы почувствовать все, что вы можете поднять.

Помните, что нет ничего «лучше» или «здоровее» в поднятии массы, а не на выносливость. Сама по себе силовая тренировка — это игра на долголетие динамита, которая укрепляет кости и делает суставы более гибкими, одновременно сдерживая потерю мышечной массы с возрастом. В конце концов, увеличение веса — это просто выбор, который вам нужно сделать.Если у вас есть хоть какой-то интерес, попробуйте это раньше, чем позже. Этот тяжелый материал будет только казаться тяжелее с возрастом, и в этот момент вы все равно можете тренировать руки и ноги с помощью эспандеров моего друга.

Если вы полностью посвятили себя работе, убедитесь, что вы съели тонн и пищи, выполняйте упражнения, которые дадут вам выходные от сложных движений основного этапа (например, чтобы улучшить свой жим лежа, вам нужно делать много отжиманий) , и всегда отдавайте предпочтение слабой и медленной связи между мозгом и мышцами.Это может занять два года, и вы можете прикоснуться к клюшке за 1000 фунтов только в течение дня, но вы всегда будете отличаться.

Эта статья была размещена в информационном бюллетене InsideHook .

Простой таймер для точечной сварки

Чем отличается конденсаторный способ от других видов?

Принцип работы конденсаторной сварки

Виды точечной сварки

Преимущества

Блок управления точечной сваркой на микроконтроллере

Список радиоэлементов

Прикрепленные файлы:

Мостовой сварочный инвертор с микроконтроллерным управлением

Настройка инвертора

Схема сборки агрегата своими руками

Как происходит процесс сварки?

Поиск данных по Вашему запросу:

Дождитесь окончания поиска во всех базах.

Блок управления точечной сваркой на микроконтроллере

РКС-801М, Регулятор контактной сварки

Контроллер точечной сварки (споттера)

Простой таймер для точечной сварки

Что собой представляет схема споттера

Что собой представляет схема споттера. Таймер для споттера на микроконтроллере

Таймер для точечной сварки

Схема точечной электросварки из запчастей от старых телевизоров

Точечная сварка на AVR с трансформатором от микроволновки

Таймер реле времени для точечной сварки. Схема реле времени для точечной сварки

Сварочный инвертор своими руками. Ультрабюджетная точечная сварка литиевых аккумуляторов дома Блок управления точечной сваркой на микроконтроллере arduino

Список радиоэлементов

Принцип работы

Виды таймеров для точечной сварки

Комплектующее для создания реле времени

Особенности создания таймера реле времени для точечной сварки на плате arduino

Заключение

Реле времени своими руками 2 (на 555).

Сборка споттера собственными руками | электрическая схема, методы работы

Методы работы споттером

Электрическая схема споттера для изготовления своими руками

Обучение корректировщиков

Spotter — Часто задаваемые вопросы

Описание функций реле с задержкой времени

Таймер однократного включения и таймеры автоматической перезагрузки

Как работает однократный таймер?

Таймеры однократного включения и таймеры автоматической перезагрузки

Распространенные применения таймеров однократного действия

Таймеры однократного действия из амперита

Добровольцы-наблюдатели погоды передают ключевую информацию сотрудникам службы погоды и аварийным службам

Включено реле времени задержки. Мультимасштаб. Многовольтный

Все, что вам нужно знать о клубе 1000 фунтов

Добавить комментарий Отменить ответ
