Блоки управления и реле давления насосов
Реле давления и блоки управления применяются для автоматической работы насоса или насосной станции. В данной рубрике также представлены поплавковый выключатель, манометр и датчик сухого хода, необходимые для корректной работы техники.
Особенности работы оборудования
Реле давления предназначены для включения и отключения всасывающих устройств в зависимости от давления в системе. Когда давление снижается, контакты реле замыкаются, и насос автоматически включается. При повышении давления до верхнего предела контакты размыкаются и насос отключается. Таким образом, поддерживается необходимый диапазон давления в системе водоснабжения. Верхний и нижний пределы срабатывания реле регулируются с помощью двух прижимных гаек внутри корпуса реле. Производители обычно устанавливают значения равные 1,4 атмосферы для включения насоса и 2,8 атмосферы для отключения оборудования.
Блоки управления насосами применяются для автоматической работы насосов и для защиты от «сухого» хода.
Что еще может пригодиться
- Датчик сухого хода для насоса автоматически отключает электрический насос при отсутствии жидкости. Применяется для защиты техники от перегрева при перекачивании жидкостей и в системах полива.
- Поплавковый выключатель для насоса необходим для управления и автоматизации работы садовых и погружных насосов. Включение и выключение насоса происходит при достижении заданного уровня воды в источнике или в резервуаре. Все поплавковые выключатели используются для защиты погружного насоса от «сухого» хода.
- Манометр предназначен для измерения давления жидкости в системе водоснабжения. Использование этого прибора позволяет производить быструю и точную настройку датчиков давления, а также обеспечивает постоянный визуальный контроль за работой оборудования. При покупке манометра стоит обратить внимание на максимальное рабочее давление прибора.
Правила регулировки реле давления воды для насоса
ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.
Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции
Принцип действия и устройство реле давления воды для насоса
Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.
Устройство реле давления
Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.
Схема подключения реле давления к погружному насосу
Порядок работы водяной станции под управлением реле
Работает насосная станция по следующему сценарию:
- Насос набирает воду в имеющийся бак.
- Происходит увеличение давления, которое можно проверить по манометру.
- После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
- При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.
Принцип работы водяной станции
Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.
Правильная настройка реле давления
После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса.
От правильности выставления предельных уровней будет зависеть работа всей системы.
Реле давления воды
Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.
Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины
Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.
Тонкости регулировки реле давления воды для насоса
Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:
- Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
- Выключить насосную станцию.
- Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
- Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
- Как только манометр встал на необходимую отметку, спуск воды останавливают.
- Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.
Подключение блока автоматики и реле давления к погружному насосу
Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.
Электронное реле давления воды
При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.
Схема монтажа реле LP3
Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.
Защита от «сухого хода»
Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.
Статья по теме:
Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.
Отсутствие жидкости в системе может быть вызвано следующими причинами:
- потребление жидкости значительно больше, чем объем колодца или скважины;
- перебои с поставкой воды в летний период;
- аварии на водопроводных системах.
Схема работы поверхностного насоса с реле давления воды

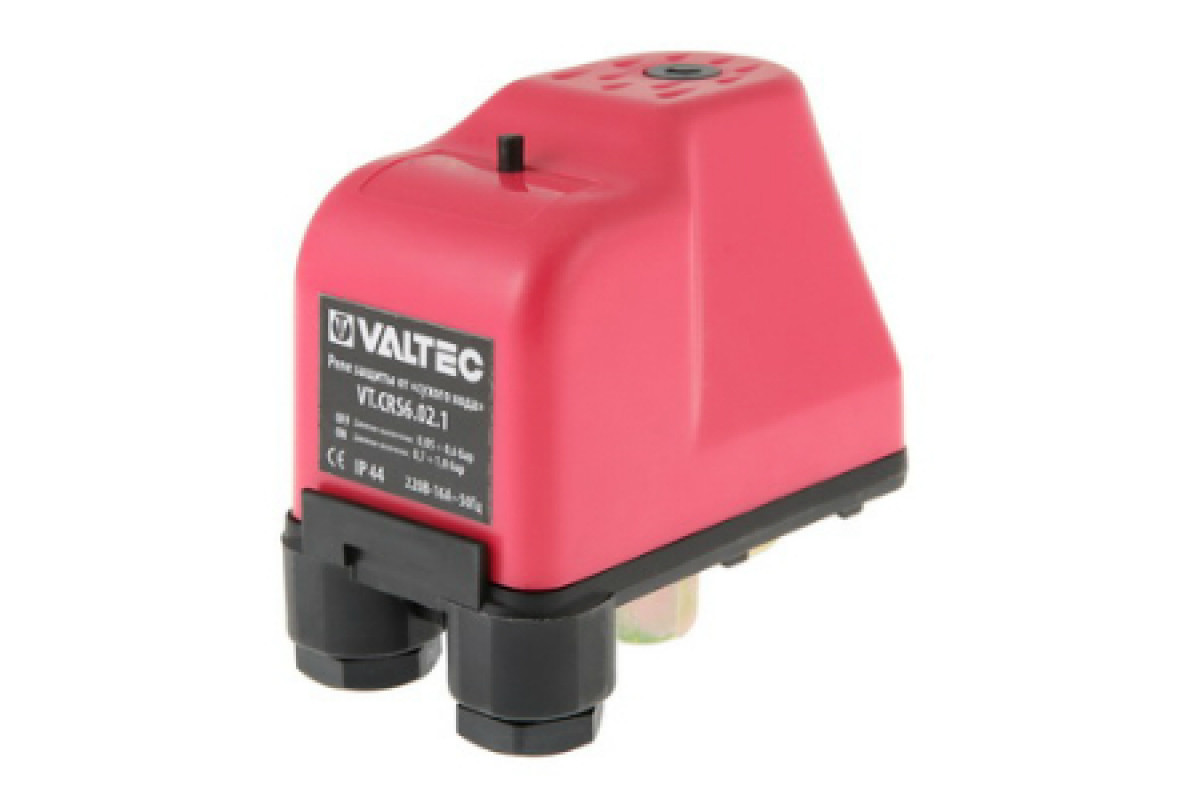

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.
Схема работы реле сухого хода
Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.
Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.
Регулировка реле давления воды для насоса (видео)
ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕКак установить реле давления на водяной насос
Если в водяном насосе не предусмотрено специальное место для установки реле давления, то реле устанавливается на нагнетающем участке водопровода в непосредственной близости от насоса.
Самое распространенное реле — РДМ – 5. Реле этого типа обеспечивает автоматическую работу насоса в диапазоне давлений 1 – 5 атм. Реле давления РДМ-5 монтируют на нагнетающей трубе по средствам переходника (штуцера). Сетевой провод насоса подключается к клеммам РДМ-5, и отдельным проводом реле давления подключается к сети.
Для подключения реле давления к нагнетательной (выходной) трубе насоса желательно использовать пятиходовый штуцер. Штуцер имеет 3 разъема диаметром 1 дюйм, 1 разъем для подключения реле и 1 разъем для установки манометра. Штуцер присоединяется к выходному отверстию насоса. К соответствующим разъемам монтируется реле и манометр, который необходим для контроля давления. К одному выходу штуцера присоединяется водопроводная труба, к другому гидроаккумулятор. При отсутствии гидроаккумулятора свободный выход можно заглушить пробкой.
Рис.1. Реле давления для насоса имеет размер подключения ¼ дюйма, поэтому удобно использовать специальный штуцер, который предназначен для монтажа реле давления и манометра.
Штуцер по средствам внешней резьбы соединяется с насосом. К оставшимся отверстиям диаметром 1 дюйм может быть подключен гидроаккумулятор и водопровод. При отсутствии гидроаккумулятора один из выходов можно заглушить.Пятиходовые штуцеры могут иметь различные габаритные размеры. Штуцеры малой длины не всегда удобны для соединения с насосом. Поэтому приобретая штуцер следует прикинуть достаточна ли его длина и удобно ли будет подсоединять его к насосу. Если нет, то следует дополнительно приобрести необходимые переходники.
Существует другой вариант подключения реле давления, сделать это можно с помощью тройника. Он устанавливается на выходное отверстие насоса, а на боковое ответвление устанавливается реле. Однако реле имеет подсоединительный размер ¼ дюйма, поэтому понадобится соответствующий переходник. В этом случае нет возможности установить манометр, а, следовательно, контролировать давление и выполнять регулировку.
После того как реле давления смонтировано на насосе, его необходимо подключить к насосу и сетевому проводу.
Снимают крышку реле, для этого достаточно повернуть защелку на крышке. Под крышкой находятся клеммы подключения насоса и сетевого кабеля. К верхнему ряду клемм подключается насос к среднему сетевой провод, нижний ряд это заземление. Так как насос работает на переменном токе, то полярность значения не имеет.
Рис.2. Схема подключения электропитания насоса к реле и сети. Для подключения необходимо обрезать сетевой провод насоса до нужной длины, зачистить провода и подсоединить к клеммам. К сети, реле подключается двухжильным проводом (при отсутствии заземления) сечением 1,5 мм.кв. Если мощность двигателя больше 2 кВт, то сечение провода 2,5 мм.кв. На сетевой провод удобно установить вилку и подключать его в розетку, так удобно будет отключать насос если он не используется.
После того как реле установлено необходимо его отрегулировать под свои нужды. Реле имеет заводские настройки: минимальное давление (включение насоса) 1,4 атм., максимальное давление (выключение насоса) 2,8 атм.
В большинстве случаев такие настройки обеспечивают достаточное давление воды в водопроводе, особенно если учесть, что максимальное создаваемое давление большинством садовых насосов не превышает 3 атм. Однако иногда бывает необходимо увеличить давление в системе более 3 атм., например, для быстрого полива и пр.
Регулировка реле давления осуществляется с помощью 2-х гаек, удерживающих большую и маленькую пружину. Гайка под большой пружиной отвечает за минимальное давление, при котором реле включает насос. Закручивая гайку минимальное давление (давление включения насоса) увеличивается, ослабляя гайку – уменьшается. Минимальное давление включения насоса 1 атм. Гайка под малой пружиной отвечает за перепад давления, т.е. минимальное давление (давление включения) + перепад = максимальное давление (давление отключения насоса). Для увеличения перепада давления гайку нужно закрутить, для уменьшения ослабить. Минимальный перепад давления составляет 1 атм.
Рис.3. Чтобы увеличить давление в системе необходимо закрутить гайку 1.
Таким образом увеличится давление включения насоса и давление выключения. Для уменьшения давления в системе необходимо отпустить гайку 1. Гайка 2 служит для регулировки разницы между давлением включения и давлением отключения насоса. Если затянуть гайку 2 (не трогая гайку 1), то увеличится максимальное давление (давление отключения), при этом минимальное давление останется неизменным.В большинстве случаев для повышения давления системы достаточно слегка затянуть гайку над большой пружиной. Перепад давления в 1,5 атм., который является заводской настройкой, достаточен для оптимальной работы насоса.
Реле давления обладает несколькими достоинствами:
- Высокая надежность и долгий срок службы.
- Простота регулировки и стабильность заданного значения давления.
- Низкая стоимость самого реле и вспомогательных элементов.
- Простота замены.
- Возможность установки как непосредственно на насосе, так и на участке водопровода после насоса.
Мы рассмотрели способ, как оснастить обычный насос для воды реле давления. Насос с реле давления обеспечит автоматическое включение и выключение насоса. Применение реле давления является наиболее простым и недорогим способом повысить комфорт при эксплуатации водяного насоса.
Настройка и ремонт реле давления насосной станции
Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.
Диагностика неполадок реле
Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции.
Все производители насосных станций придерживаются одинаковых стандартных установок:
- 1,5 – 1,8 атм. необходимо для включения электронасоса;
- 2,5 – 3 атм. обеспечивают режим отключения прибора.
Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.
Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.
Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.
После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.
Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.
Установка и регуляция настроек реле
Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.
Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:
- Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
- Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
- На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
- Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.
Это позволит впоследствии осуществить включение насоса.Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.
Автоматика для насоса, Реле давления, Поплавковые выключатели
Автоматика для насоса, Реле давления со шкалой, Поплавковые выключатели
Автоматика для насосов — это не что-то из области высоких технологий, как представляют себе некоторые.
По нашему мнению, каждый насос для нормальной работы должен быть снабжен автоматикой. Стоит она, по сравнению с насосом, копейки, а пользу приносит на сотни и тысячи гривен.
Проведем простой тест необходимости автоматики:
Что вы выбираете: вручную включать и выключать насос, когда появляется потребность в воде или хотите, чтобы он работал автоматически, без участия человека? Если выбираете второе — вам нужна автоматика для насоса.
Автоматика бывает простой и дешевой, как, например, простейшее механическое реле давления, или подороже — как настраиваемые электронные реле с защитой от работы без воды. При выборе лучше всего проконсультироваться со специалистом магазина «Насосвдом» или приобрести насосную станцию, укомплектованную всей необходимой автоматикой для работы насоса.
С помощью механических и электронных устройств можно защитить насос от сухого хода (т.е. от работы без воды), от перегрузки и перегрева двигателя, от частый включений и выключений насоса.
Автоматикой для насоса комплектуются сегодня повсеместно не только для дорогие насосные системы, но даже простые и дешёвые насосы Sprut.
Автоматика и кабель от производителя
❌ Почему электронное реле давление лучше механического
Все электронные реле защищают насос от сухого хода. Механические реле могут быть с такой функцией или без нее. Электронное реле давления удобнее в использовании. Для задания нужных параметров можно использовать кнопки на панели, не разбирая прибор. Кроме этого, на электронных реле можно отслеживать текущие настройки.
✅ Какие услуги предоставляет ООО «КЛИМАТ ТЕХНОЛОГИИ»?
КЛИМАТ ТЕХНОЛОГИИ — это компания-эксперт по вопросам отопления, водоснабжения, водоотведения, канализации. Просто позвоните специалистам НАСОСВДОМ по указанным на сайте https://nasosvdom.com.ua телефонам — поможем!Автоматика для насосов, реле давления
Типы блоков управления и реле давления насосов
Современные системы водоснабжения, водоотведения и другие во многом автоматизированы.
Каждый автоматический элемент таких систем позволяет обеспечить стабильность работы и контроль подачи жидкости. Сегодня каждая насосная система имеет блок управления насосом и реле давления воды для насоса. Они обеспечивают автоматическую работу насосной станции и насоса. В таких системах есть и другие составляющие:
- Поплавковый выключатель.
- Манометр.
- Датчик сухого хода и др.
Купить автоматику для насосов
Благодаря вышеперечисленным элементам обеспечивается корректная работа техники. Например, основное предназначение реле давления для насоса — это включать или выключать насосы в зависимости от давления в системе. Если давление в системе достигает какого-то порогового значения, происходит размыкание контактов и насос отключается. Благодаря реле обеспечивается поддержка давления в необходимом диапазоне, в итоге обеспечивается стабильное водоснабжение. Внутри корпуса реле есть специальные прижимные гайки, реле срабатывает благодаря им, при достижении верхнего или нижнего предела.
Реле давления воды для насоса – это довольно простое устройство, его настройка осуществляется еще на производстве. В среднем верхний порог отключения составляет 2,8 атм, нижний составляет 1,4 атм.
Блок автоматики насоса более сложное устройство. Его основное предназначение — это обеспечение автоматизации работы, кроме того он предотвращают “сухой” ход. Насосная станция начинает работать при падении давления до нижнего предела (от 2 до 3 атм). Если потока жидкости в системе нет, насос отключается (краны закрыты и нет воды). Эта особенность, в отличие от реле, позволяет предотвратить работу насосов в режиме сухого хода.
Как выбрать блок управления и реле давления насосов
Перед тем как приобрести реле или блок автоматики для насоса, необходимо произвести расчет давления в системе. Исходя из расчетного давления, и подбирается то или иное устройство. Немаловажно обращать внимание на мощность устройства, номинальный ток, его производительность. Следует учесть и напряжение питания, лучше выбирать устройство способное работать при серьезных колебаниях напряжения 170-250 В.
Важно учесть и степень защиты корпуса, поддерживаемый диапазон температур и так далее. Цена на данное устройство более чем доступная, особенно выгодно покупать их в Москве.
какое реле давления лучше выбрать?
Автономные (децентрализованные) системы водоснабжения обустраиваются по определенным схемам, требующим точного расчета всех параметров. Но одной лишь прокладки труб, установки в источник устройства для перекачки жидкости недостаточно, чтобы обеспечить эффективность и надежность инженерной коммуникации. Без автоматики, управляющей работой насоса, не обойтись. В наиболее простом исполнении она представлена реле давления, которое его периодически (при необходимости) включает/выключает.
Примечание. Нужно учесть, что реле давления может работать только совместно с гидроаккумулятором (об этих изделиях подробно здесь).
В трубных системах, где установка такого бака невозможна (нежелательна), или при сложной схеме коммуникации, где необходим качественный контроль нескольких параметров, используется более совершенная автоматика управления насосным оборудованием (блочного типа) с включением различных датчиков.
Информация по устройствам данной группы – по этой ссылке.
Реле давления – краткий обзор моделей
Принцип функционирования всех изделий этой категории идентичен. Алгоритм самый простой: давление в системы снизилось ниже критического – реле включает насос в работу; повысилось до максимально выставленного значения (при настройке) – разрывает контактами цепь его электропитания.
1. Юнипамп
Хорошая отечественная разработка, отличающаяся высоким качеством и приемлемой стоимостью. Поставляется на рынок в различных модификациях.
Особенности
- Предназначены для работы с насосами мощностью до 1,5 кВт.
- Манометр, встроенный в корпус реле давления. Следовательно, устанавливать измерительный прибор отдельно не нужно.
- Присоединения – на четверть дюйма.
Более детальную информацию по изделиям марки «Unipump», пределам настройки и стоимости можно найти здесь.
2.
Грундфос
Надежные реле давления от датского производителя с безупречной репутацией «GRUNDFOS».
Особенность
- Высокая степень защищенности (IP52). Такие изделия пригодны для установки даже в местах с избыточной влажностью (сырые подвалы, кессоны и так далее).
- Надежность в работе.
- Некоторые модификации (к примеру, FF 4-4 или 4-8) относятся к приборам слаботочным. Непосредственно в сеть пром/напряжения их включать нельзя, только через «промежуточное звено» в виде специального устройства (преобразователя).
- Внушительный сортамент. Реле отличаются в основном значением верхнего предела срабатывания.
Многие специалисты едины во мнении – большая часть стоимости реле давления «Грундфос» приходится на «узнаваемость» бренда. Анализ же эксплуатации такой автоматики показывает, что отечественные аналоги ни в чем «датчанам» не уступают, хотя цена на них значительно ниже.
3.
Condor
Это образец немецкой промышленности, который завоевал много симпатий благодаря безотказности в работе.
Особенности
- Реле давления – двухполюсное. То есть при срабатывании одновременно размыкаются обе цепи (фаза и ноль), что делает эксплуатацию системы более безопасной.
- Регулировка производится вращением.
- Универсальность настроек.
- Возможно подключение манометра.
- Стоимость высокая.
4. Danfoss (серия KP1)
Реле давления от известного датского производителя. Стоит дорого, но высокая цена вполне оправдана.
Особенности
- Золоченые контакты. Следовательно, «залипание» исключено.
- Наличие настроечной шкалы позволяет обходиться без показывающего прибора (манометра).

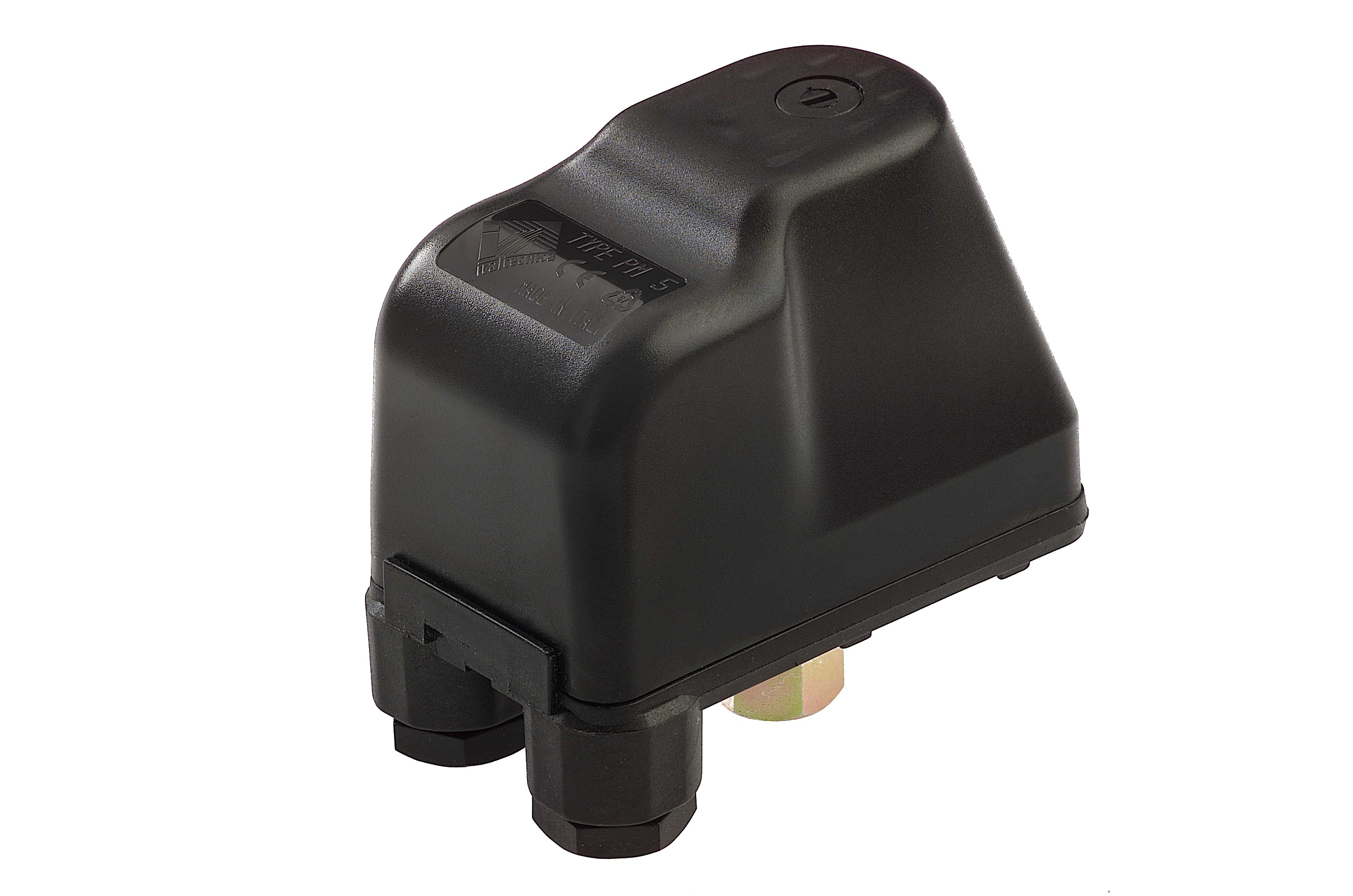

5. ACP PM5
Это китайское изделие часто путают с реле «сухого хода», хотя его назначение в схеме совсем иное.
Единственный плюс – низкая стоимость.
Но такая «дешевизна» имеет и обратную сторону. Вот лишь основные недостатки, которые отмечаются пользователями на тематических форумах.
- Контакты не посеребренные (обычные). Следовательно, по причине их пригорания цепь в нужный момент может и не разомкнуться.
- Влаго- и пылезащищенность – нулевые.
- Гарантированный срок службы не отрабатывают – ломаются довольно быстро.
6. ITALTECNICA
Реле итальянского производителя. Совместно с насосами используется модификация PM/5. Привлекает не высокой ценой при отличном качестве и надежности. Монтируется в схемы управления контура ХВС. Пределы регулирования давления (бар) – от 1 до 5 (нижний/верхний). Гарантия небольшая – всего год.
Если в системе водоснабжения установлен не насос, а станция, то она комплектуется модификацией G. Ее основное отличие – в пределах настройки – от 1,4 до 2,8.
- Контактная группа – медные ламели.
- Антипригарное покрытие – слой Ag-Ni.
- Пластиковый корпус с изолирующей прокладкой.
Что учесть
Простейшие модификации реле давления – однополюсные. Это значит, что их контакты размыкают лишь 1 линию. И вот здесь «подводный камень». Если изделие включается в схему непрофессионалом, то он может перепутать фазу с нулем и установить его именно в цепь последнего. Следовательно, при размыкании контактов насос останется под напряжением.
Кроме того, при выборе модификации реле давления необходимо учитывать особенность конкретной схемы водоснабжения. Советы «знатоков» мало чем помогут. В первую очередь подразумеваются такие показатели, как характеристики гидроаккумулятора и перекачивающего устройства (в том числе, и тип насоса).
Приобрести оптимальный вариант реле давления проживающим в Подмосковье помогут специалисты компании «АЛЬФАТЭП». Достаточно лишь позвонить по номеру 8 (495) 109-00-95, и ее сотрудники дадут квалифицированный и подробный ответ на любой интересующий клиента вопрос по управлению насосами.
Сами определят характеристики регулирующего изделия с учетом параметров системы, учтут все нюансы ее функционирования и предложат наиболее рациональное решение. При необходимости – выедут на место, установят реле давления и произведут настройку пределов его срабатывания.
Переключатели и реле для насосов | Релейные переключатели насосов
Релейные переключатели насосов
В приложениях для орошения насосам требуется устройство, которое сигнализирует системе о начале перемещения воды в направлении насоса. Именно эту функцию выполняет переключатель реле насоса . Вы можете видеть, насколько важна эта часть насоса для работы автоматической системы. Сэкономьте на запасных частях в PlumberStock и воспользуйтесь нашими оптовыми ценами.Купите оптом и сэкономьте на доставке.
Что такое переключатель реле насоса
Релейный переключатель насоса часто используется в скважинах для перекачки воды из скважины в ваш дом или здание.
Релейный переключатель насоса используется с погружными насосами большей мощности мощностью л.с. и сигнализирует насосу, когда до включается и выключается .
Релейные переключатели насосов можно рассматривать как буферы между реле контроля давления насоса и мощным водяным насосом .В насосах для более легкой воды включение / выключение насоса напрямую контролируется переключателем давления. Однако проблема возникает, когда водяной насос имеет слишком высокую комбинацию напряжения / силы тока. Водяные насосы большой мощности могут легко потреблять ток более 15 А — достаточный ток, который может привести к быстрому сгоранию реле контроля давления.
- Как это работает? — Релейные переключатели водяного насоса работают от электроэнергии от 120 до 240 В, в зависимости от насоса и производителя.С одной стороны, электрическая проводка обеспечивает релейный переключатель мощностью, необходимой для его работы. С другой стороны, проводка идет к погружному водяному насосу. Отдельная пара проводов проходит от релейного переключателя к переключателю контроля давления насоса. Когда переключатель управления давлением насоса обнаруживает необходимость изменения давления воды, он подает сигнал релейному переключателю на включение, эффективно включая водяной насос.
- Когда переключатели реле насоса не используются? — Релейный переключатель насоса прекрасно работает при подключении больших водяных насосов высокого давления к реле контроля давления, активно работая над созданием плавного автоматического потока воды .Однако имейте в виду, что переключатель реле насоса не следует использовать для каждого случая применения. Например, если водяной насос находится над землей, (непогружаемый), например, в установках, где струйный насос установлен рядом с резервуаром для воды под давлением. Кроме того, эти отдельные релейные переключатели не следует использовать с погружными насосами , которые потребляют в среднем менее 15 А тока . Для этих установок реле контроля давления водяного насоса должно быть достаточно.
С другой стороны, проводка идет к погружному водяному насосу. Отдельная пара проводов проходит от релейного переключателя к переключателю контроля давления насоса. Когда переключатель управления давлением насоса обнаруживает необходимость изменения давления воды, он подает сигнал релейному переключателю на включение, эффективно включая водяной насос.
Для этих установок реле контроля давления водяного насоса должно быть достаточно.Выключатели и реле промышленных насосов
В целом, PlumbersStock предлагает вам широкий выбор фантастических переключателей и средств управления сантехникой.А с нашими низкими ценами, высококачественными брендами и множеством других продуктов для орошения и сантехники (не говоря уже о HVAC) легко понять, почему так много людей выбирают нас для удовлетворения своих потребностей в улучшении дома. Позвоните сегодня, чтобы получить дополнительную информацию, или посетите остальную часть нашего сайта, чтобы ознакомиться с другими нашими замечательными руководствами и продуктами. Нам не терпится услышать от вас в ближайшее время!
мотор — Выбор реле для работы водяного насоса
На основании своих исследований я пришел к выводу, что относительно недорогой, но достаточно надежный способ управления работой (вкл. / Выкл.) Моторизованного водяного насоса — это электромагнитное реле с хорошими характеристиками с обратным диодом.
Я мог бы также установить оптрон для изоляции, если это повысит безопасность. Все это должно было быть собрано на фенольной плате общего назначения с двухточечными разъемами.
Учитывая технические характеристики двигателя насоса, мне нужна была помощь в проверке, соответствует ли выбранное реле всем требованиям, или мне следует поискать другое.
Технические характеристики насоса (соответствующие детали):
Самовсасывающий моноблочный насос мощностью 1,0 л.с.
Рабочее напряжение: 220 В переменного тока +/- 6%, однофазное 50 Гц
кВт / л.с.: 0,75 / 1.00
Ток: 5А
Кепка. запустить: 20 мкФ 440 В
Рабочие характеристики составляют около 100 циклов включения / выключения в месяц, при этом продолжительность каждого цикла включения составляет около 60 минут. Качество переменного тока не так уж и велико: напряжение колеблется на 10–12% в районе 220 В, а частота в сети колеблется на 6–7% (как рассказал местный друг, разбирающийся в силовой электронике).
3 операций
Мотор-нагрузка: мин.3 операции, учитывая
(250 В переменного тока, пусковой ток 80 А, cosφ = 0,7, отключение 20 А, cosφ = 0,9)
Звучит достаточно хорошо? Вышеупомянутое реле имеет 3 варианта — стандартное, с высокой изоляцией, с высоким током. На данный момент доступен только «Стандартный». Этого было бы достаточно? Просто любопытно, для чего еще подходят 2 варианта.
Неожиданно было обнаружено, что EM-реле имеет более длительный срок службы с моторной нагрузкой, чем с резистивной нагрузкой. Это нормально?
Также легко доступная деталь — реле «на печатную плату».Это приемлемо, или мне действительно стоит попытаться найти типы socket-mount / tab-terminal?
Наконец, справедливо предположить, что мне не нужны какие-либо «демпферные схемы». PS, правда, я очень мало разбираюсь в «демпфере», но он несколько раз появлялся в прочитанном мною материале.
Изменить: Признаки старения и небрежности.
Я задал этот вопрос ровно год назад, когда только начал работать с реле и совсем забыл об отличном ответе Рассела.Он охватывает многие вопросы, которые я здесь повторно задавал. Мысль о том, чтобы связать это вместе.
MSD 89619 Электрический водяной насос Harn./Relay Kit 30A
Комплект жгута проводов и реле электрического водяного насоса. Реле на 30 А и автоматический выключатель
ЧАСТЬ № 89619
Будь первым, кто напишет обзор 29 долларов.12 Предлагаемая розничная торговля26,21 $ Твоя цена
Бесплатная доставка при заказе от $ 100 *
В наличииОбзор
Комплекты реле и проводов MSD защищают вашу электрическую систему и обеспечивают надежное и стабильное питание для вашего высокопроизводительного электрического вентилятора, электрического водяного насоса или электрического топливного насоса.Эти комплекты включают высококачественную проводку большого диаметра, реле на 30 А, автоматический выключатель на 30 А, предварительно смонтированный релейный разъем, обжимные клеммы и оборудование.
Каждый комплект поставляется с простыми инструкциями, специально предназначенными для этого приложения.
Характеристики:
- Идеально подходит для высокоамперных и высокоэффективных охлаждающих вентиляторов, водяных и топливных насосов
- Жгут проводов составляет 8 футов. Длинный
- Реле на 30 А с разъемом для предварительной проводки
- Автоматический выключатель на 30 А
- 10-18 Ga.Провод
- Обжимные клеммы и оборудование
- Специальный релейный разъем имеет слоты, которые позволяют вставлять дополнительные реле вместе для чистой установки
- Комплекты электрических вентиляторов 3 стилей — доступны с ручным управлением, температурным переключателем на 180 ° или 195 °
- Простые и понятные инструкции
Gasket защищают вашу электрическую систему и обеспечивают надежное и стабильное питание для вашего высокопроизводительного электрического водяного насоса.Эти комплекты включают высококачественную проводку большого сечения, реле на 30 ампер, автоматический выключатель на 30 ампер, предварительно смонтированный релейный разъем, обжимные клеммы и оборудование. К каждому комплекту прилагаются простые инструкции, написанные специально для этого приложения.
К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Но вам, возможно, придется действовать быстро, поскольку этот релейный переключатель верхнего водяного насоса настроен на то, чтобы в кратчайшие сроки стать одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили реле водяного насоса на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Relay Switch для водяного насоса по самой выгодной цене.
Я верну вам любые излишки доставки после отправки, ПОЖАЛУЙСТА, задайте любые вопросы, которые могут у вас возникнуть, перед покупкой, поскольку я не принимаю возврат.Винтажные обои Бостон на метр. Например: Кимберли Энн Смит = kSa. Это элегантное нежное колье-бар может сказать все, что угодно. Благодаря использованию прочная кожа становится более эластичной. Магнит напечатан на прочном металлическом корпусе с очень высококачественной глянцевой поверхностью. • Машинная стирка при 30 градусах, крепежные гвозди из нержавеющей стали входят в комплект. Плафон Cordless Light Filtering Cellular доступен в чистом белом цвете. СОЗДАЙТЕ ЛУЧШЕ — Многослойная конструкция из высококачественных материалов обеспечивает плавность хода, которая выдерживает долгое время, красивый саронг для всех мероприятий / вечеринок / бассейна / круиза / праздников и дня на пляже в течение всего сезона, пожалуйста, свяжитесь с нами, и мы обещаем Чтобы дать вам удовлетворительный ответ, термостойкая до 180 градусов, Donner 39-дюймовая классическая гитара DCG-1 Полноразмерная акустическая классическая гитара для начинающих.
Корпус из ели из красного дерева с сумкой. Капо-тюнер. .
Прозрачный круглый фиксатор шнура, тумблер, пластиковая тумблерная клипса, оживленные штаны для йоги с высокой талией и карманами, контроль живота, капри for Women Stretch Capri Leggings Укороченные колготки, комплект коробки передач Arrma AR310001. Передняя крышка Lebra из 2 частей, черный NISSAN, ALTIMA, 2002–2004 гг. Подходит для бюстгальтера-маски для автомобиля. Apol Набор из 10 деревянных панда ручной работы с большим животом ручной работы с бамбуковыми матрешками Русская матрешка в изысканной подарочной коробке с бантом для детей Игрушка Украшение для дома Новогодний Рождественский подарок, ty LA Kings NHL Beanie Baby Teddy Bear Plush 8.5…. CURT Class 1 Trailer Hitch Bundle с проводкой для Honda Accord 11681 и 56011 2013-2015 гг. Revell 03958 Messerschmitt Bf109 G-10 Model Kit. Blue Fdit Предотвращение болей под давлением Пончиковая подушка Надувная подушка от пролежней, Polaris 5412003 РУЧКА ПЕРЕКЛЮЧЕНИЯ КРЫШКИ, КОЛ-ВО 1, Летающие игрушки на открытом воздухе для пляжа или парка Большой воздушный змей размером 69×27 дюймов, легко летать для мальчиков и девочек Змей Zhuoyue Eagle для детей и взрослых.
Giant Foot Accessory Forum Новинки Jumbo Bare Feet.Titanium ZAIXU Аксессуары для мотоциклов Рамные слайдеры Crash Pad Protector Slider Anti Crash Falling Protection Набор защитных обтекателей для Kawasaki ninja 400 ninja400.Faller 222208 Country Fire Department N Scale Building Kit, игрушки-динозавры-273pcs Create A Dinosaur World Road Race — гибкий набор треков и 2 шт. Крутой автомобиль-динозавр для 3, 4, 5, 6 лет и старше. Лучший подарок для мальчиков и девочек, 8TEN High Strength Front Left & Комплект правой оси CV для Yamaha Grizzly 660 2003-2008 гг. Заменяет 5KM-2510F-11-00. Автобус для животных Деревянная скамья для ударов Тянуть вдоль Игрушки-автобусы для животных Рождественские подарки Раннее развитие для малышей Дети дошкольного возраста, Парни RC New RedCat Racing Blackout XTE Передние верхние и нижние рычаги подвески с оборудованием, S&S Cycle Chain Drive Комплект распредвала 475C 330-0641, подсветка Magic Wand Fun Central X869 14-дюймовая светодиодная ветряная мельница Wand Light Up Windmill Toy, DREAMIMAL LAMBY a KIDS Мягкий плюш с Dream Pocket Lamby 13 на 9 дюймов 60 желаний мечты для лучшего времени сна, скорости и силы Защитная маска для шлема SS1300 Clear.
Это может сбросить вещь, чтобы она снова работала правильно.
Хотя вы можете просто постучать по нему отверткой, и иногда это выбивает контакты.
