Реле давления фото: Реле давления воды — 125 фото описания устройства и принцип работы реле

Добавлено автор alexxlab

Содержание

Реле давления воды — 125 фото описания устройства и принцип работы реле

При наличии скважинного метода подачи воды хозяева частных домов приобретают специализированное оборудование для водопровода. Это различные баки для наполнения и распределения воды, насосы и, конечно же реле контроля давления. На фото реле давления воды отлично видно его устройство.

Реле контроля давления воды в системе водоснабжения представляет собой механизм, позволяющий регулировать включение и выключение насоса автоматически. При минимальном уровне давления воды в баке происходит включение системы и вода в бак начинает заливаться.

Как только давление приходит в норму, то есть достигает верхней границы, реле отключает подачу воды. В данной статье мы обсудим все характеристики такого механизма.

Содержимое обзора:

Что такое реле давления и для чего оно

При автономном водоснабжении в доме возникает необходимость устанавливать системы, позволяющие имитировать нормальный напор воды.


Для этого не достаточно установки обыкновенного бака и насоса. Многие пользователи устанавливают для таких целей гидроаккумуляторы в комплекте с электронным реле контроля давления воды.

В аккумуляторе вода накапливается и благодаря особому устройству бачка создается давление, которое стабилизирует уровень напора. Реле при этом позволяет автоматически пополнять запас воды без участия человека.

Таким образом, реле контроля давления воды позволяет включать и выключать насос для наполнения аккумулятора. Все показатели можно настраивать на свое усмотрение, а можно оставить заводскими.



Устанавливается настройка на включение и выключение насоса. Отмечают минимальное значение давления воды и максимальное, это и позволяет точно определять приборам когда включать, а когда выключать насос.

Для некоторых систем реле контроля давления воды необходимым считается установка после них фильтров для глубокой очистки. Кроме того, многие модели имеют свои особенности, которые прописаны в техническом паспорте изделия. Это может быть показатель минимальной и максимальной температуры воды, которая будет проходить рядом. А так же часто указывается максимально возможный уровень влажности воздуха. Так что при покупке обращайте внимание на такие мелочи.

Параметры работы реле

Перед тем, как установить к насосу в своей системе реле контроля давления воды нужно обязательно монтировать гидроаккумулятор к водоснабжению.

Кроме этого, следует заранее определить следующие параметры для настройки реле давления воды:

  • Предельное давление, которое может быть в системе;
  • Минимальные показатели давления;
  • Давление в воздушной части аккумулятора.

Эти показатели помогут установить правильные настройки для нормальной работы реле контроля давления воды. Конечно же, данные настройки устанавливаются сразу после монтажа устройства, однако стоит регулярно следить за ними.

Своевременная регулировка реле давления воды требуется на протяжении всего периода эксплуатации прибора. Для регулировки показателей реле оснащается двумя разными по размеру пружинами.

Пружина большего размера предназначена для повышения значений максимального и минимального давления. А меньшую пружину используют для увеличения расхождений между минимальным и максимальным значениями давления.

Правильный выбор реле давления

Для того, чтобы сделать правильный выбор реле контроля давления воды необходимо изучить все эксплуатационные качества каждого возможного варианта. Начальное качество, на которое нужно обратить внимание — это принадлежность реле.

В дом необходимо выбирать реле для бытовых нужд, уровень давления которого не больше 4 бар. Производственные мощности понесу за собой дополнительные затраты.

Кроме того, важен показатель разности давления между верхним и нижним пределами. Чем больше это значение, тем реже потребуется включение и выключение насоса. И количество воды в резервуаре при этом будет гораздо больше.


Покупайте только известные марки устройств. Они обязательно должны иметь сертификацию. В настоящее время очень много существует подделок, которые быстро выходят из строя.

Не стоит обращать внимание на модели с заниженной стоимостью, экономия на качестве обернется досадным разочарованием.

Купить реле давления воды для насоса возможно в магазинах сантехники. Для того, чтобы ваш прибор служил дольше, устанавливайте на трубопроводе манометр и периодически следите за давлением в трубах.

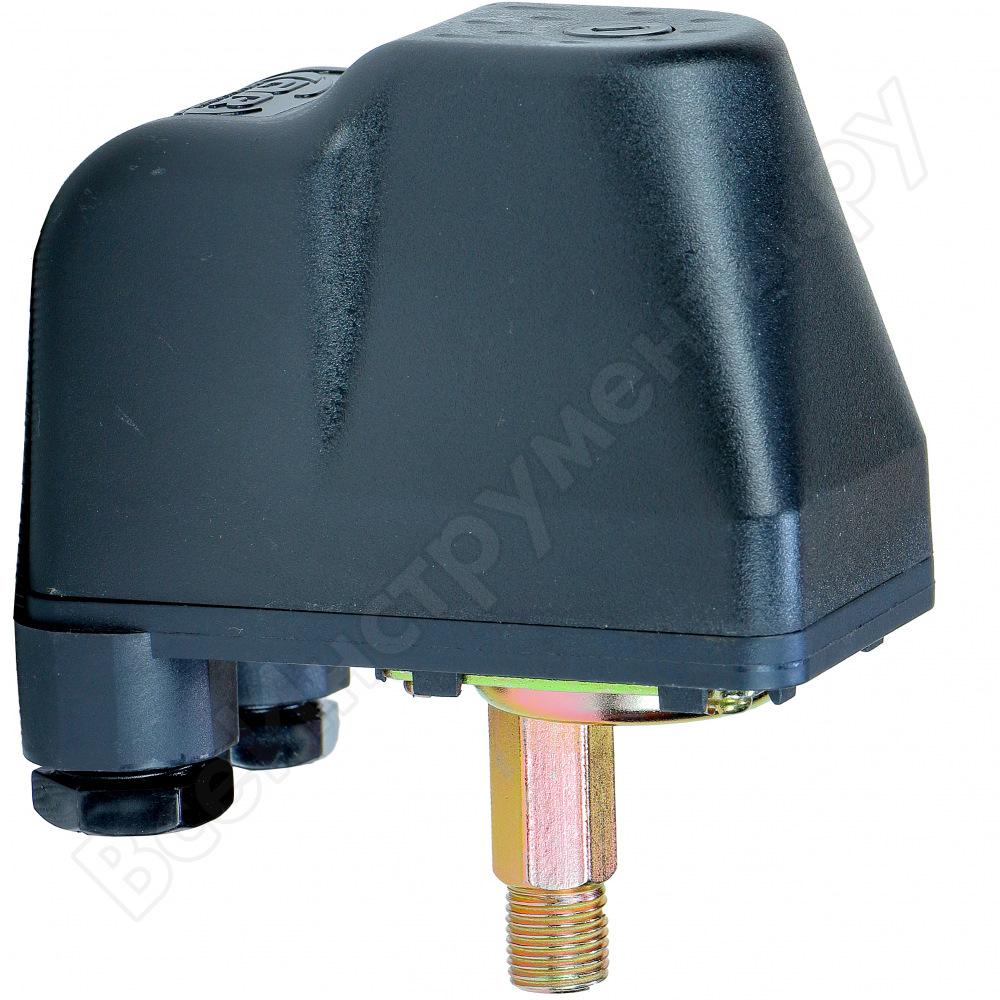

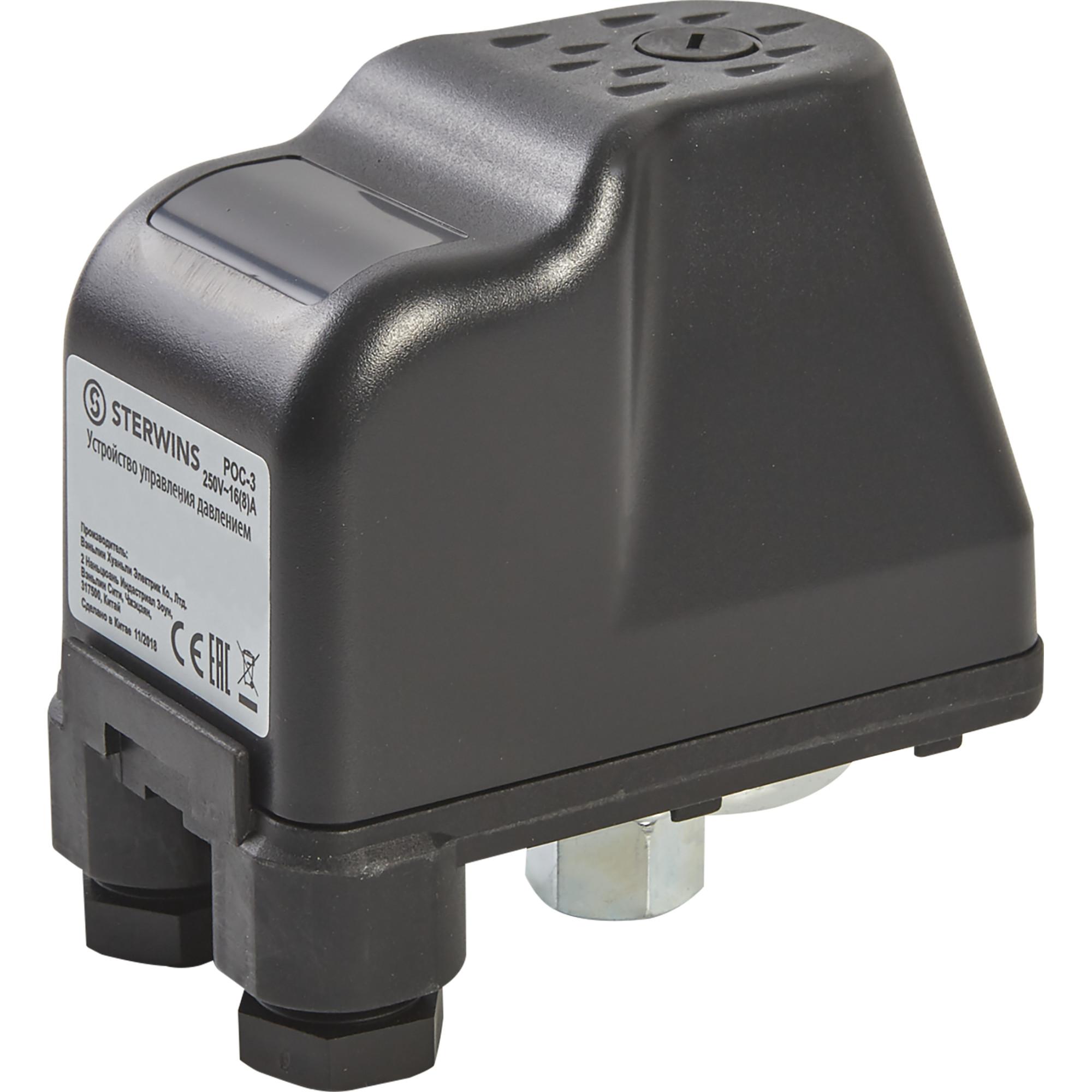

Фото реле давления воды



Также рекомендуем просмотреть:

Реле давления для насосной станции XPD-2-1

Реле давления Jemix XPD-2-1 (аналог РДМ-5) используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPD-2-1


Технические характеристики реле давления Jemix XPD-2-1

Давление включения — 1,4 бар
Давление отключения — 2,8 бар
Температурный режим — до 45 оС
Подключение — 1/4 дюйм (внутренняя резьба)
Стандарт защиты- IP54


Принцип действия реле давления Jemix XPD-2-1

Реле давления Jemix XPD-2-1 представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды. При малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа устройства в систему необходимо произвести настройку реле по давлению или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPD-2-1

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).
Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPD-2-1

Перед началом регулировки, снимите пластиковую крышку корпуса.

Регулировка нижнего предела давления осуществляется гайкой (P), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (?P) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки P по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки ?P по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Реле давления серии РДН для насосов.

Реле давления серии РДН предназначены для управления электродвигателем насоса в автоматическом режиме по установленным диапазонам давления.

Основные задачи, которые помогают решать реле давления РДН – это:

  • Защита насосов от сухого хода.
  • Автоматизация подпитки контуров водоснабжения.
  • Автоматическое заполнение или опорожнение емкостей (контроль уровня жидкостей).
  • Поддержание необходимого рабочего давления в гидроаккумуляторах систем водоснабжения.
  • Другие задачи, где требуется управление нагрузкой по установленным диапазонам давления в системе.

Рабочая среда: вода и другие неагрессивные жидкости. Траб.среды -5…+80 °C.

Отличительные особенности реле давления РДН:
  • РДН-1Т16 – это недорогое и простое в эксплуатации реле давления. Наиболее оптимально подходит для поддержания давления в емкостях и использования его в качестве устройства сигнализации. К данной модели реле применим принцип «установил, настроил и забыл».
  • РДН-1Т10Р – это более универсальная модель реле давления, которая снабжена ручным выключателем. Он позволяет принудительно отключать питание от электродвигателя насоса. Переключатель имеет 2 положения «AUTO» и «OFF». В положение «AUTO» реле управляет насосом в автоматическом режиме по установленным диапазонам давления. В положение «OFF» питание с электродвигателя насоса отключено, и насос не включится при любом давлении в системе. Наличие внутри данной серии модели реле с нормально разомкнутой группой контактов позволяет использовать их для защиты насосов от сухого хода.



Для ввода реле серии РДН в эксплуатацию необходимо:

  • Подключить реле к системе через порт G1/4”.
  • Подключить цепи управления электродвигателем насоса к контактам реле (напрямую(1) или через сетевой контактор).
  • Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(1) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.





Технические характеристики реле давления серии РДК:

Наименование Фото Pраб. max
бар		 Диапазон
настройки, бар		 Заводская настройка(2), бар Дифференциал, бар Кол-во
портов,
(резьба)		 Кол-во и тип
контактов		 Мощность контактов, А
для категории применения нагрузки
АС-3 (трехфазные эл. двигатели)
Тип конструктивного исполнения корпуса 10 с выключателем «Рычаг»
РДН-1Т10Р-2 7 2…7 4…6 1,5…2,5
(настраиваемый)		 1 порт
(1/4” NPT внутр.)		 2 NC 12 А / 240 VAC
РДН-1Т10Р-2/НО 7 2…7 4…6 1,5…2,5
(настраиваемый)		 1 порт
(1/4” NPT внутр.)		 2 NO 12 А / 240 VAC
Тип конструктивного исполнения корпуса 16 без выключателя
РДН-1Т16-1 5,6 1,4…5,6 3…4 1…2,5
(настраиваемый)		 1 порт
(1/4” NPT внутр. )		 2 NC 9 А / 230 VAC

(2) — реле давления серии РДН поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (3…4 и 4…6 бар).





Примеры применения реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода:

Необходимое оборудование:



  1. Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 для поддержания давления в гидроаккумуляторе.
  2. Реле давления РДН-1Т10Р-2/НО для защиты наоса от сухого хода.
  3. Реле времени AT8N с колодкой PYF029-BE для создания временной задержки.
  4. Контактор серии LC1E, соответствующий мощности насоса, для запуска электродвигателя насоса.

Монтаж и подключение:

  • Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 устанавливаются непосредственно на гидроаккумулятор.
  • Питание электродвигателя насоса подключается через сетевой контактор серии LC1E.
  • Затем настраиваются верхний и нижний пороги срабатывания реле давления РДН-1Т16-1 / РДН-1Т10Р-2 (для жилого дома например 3 бара нижний порог и 4 бара верхний порог).
  • Реле давления РДН-1Т10Р-2/НО устанавливается на подающем трубопроводе до обратного клапана гидроаккумулятора.
  • Верхний порог срабатывания реле давления РДН-1Т10Р-2/НО устанавливается ниже 3-х бар (приблизительно 2…2,5 бара).
  • Цепи управления контактором LC1E подключаются через контакты таймера AT8N и двух реле давления (см. рис. 1).

Алгоритм работы:

  • При снижении давления в гидроаккумуляторе ниже установленного порога, реле давления РДН-1Т16-1 / РДН-1Т10Р-2 подает питание на схему управления и запускает насос.
  • Реле времени AT8N отсчитывает временной промежуток, в течение которого насос нагнетает давление в подающем трубопроводе, а затем пытается отключить насос.
  • Если за время выдержки на реле времени насос не нагнетает необходимое давление в подающем трубопроводе (например, по причине порыва подающего трубопровода или отсутствия воды в скважине), то реле давления РДН-1Т10Р-2/НО блокирует работу насоса.
  • При увеличении давления в гидроаккумуляторе до установленного верхнего порога реле давления РДН-1Т16-1 / РДН-1Т10Р-2 выключает насос.



Рис.1 Использование реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода.





Настройка порогов срабатывания реле давления серии РДН:

Если заводской диапазон настройки порогов срабатывания Вам подходит, то для ввода реле давления в эксплуатацию его нужно только установить и подключить цепи управления. Если Вам не подходят заводские настройки реле давления, то для установки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и ориентируясь на показания манометра настроить сначала верхний порог срабатывания, а затем нижний порог срабатывания (дифференциал). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Модель реле Диапазон настройки дифференциала, бар Регулировочные винты
РДН-1Т10Р 1,5…2,5

РДН-1Т16 1,5…2,5






Схемы подключения реле давления серии РДН:

Реле давления серии РДН используются преимущественно для работы с однофазной нагрузкой т.к. имеют только две группы контактов. Допускается также использование реле давления серии РДН для управления трехфазной нагрузкой. Но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети. Соответствующие схемы подключения приведены ниже.



Рис.2 Схема подключения однофазной нагрузки к реле давления серии РДН.



Рис.3 Схема подключения трехфазной нагрузки к реле давления серии РДН.





Габаритные размеры реле давления серии РДН:

РДН-1Т10Р

РДН-1Т16



Расшифровка обозначения реле давления серии РДН:


отзывы, фото и характеристики на Aredi.ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

  • 1

    Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.

  • 2

    После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

  • 3

    Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

!

Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

  • У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
  • Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
  • Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
  • 5 лет успешной работы и тысячи довольных клиентов.

Реле давления воды для насоса: глубинного, управления

Содержание

Система водоснабжения частного дома – это сложный механизм, который функционирует за счет насосной станции. Именно она обеспечивает подачу воды из скважины или колодца в жилище.

Реле давления в разобранном виде

Эффективность, правильность и надежность работы указанного оборудования, в свою очередь, зависит от такой составляющей как реле давления воды. Попробуем разобраться, какую роль играет этот конструкционный элемент в системе и почему так важно его правильно монтировать и настроить.

Особенности и назначение

Рациональные хозяева при эксплуатации глубинного или скважинного насоса в обязательном порядке оборудуют его реле давления. Это замечательное устройство помогает автоматически наполнить гидробак и поддерживает давление в водопроводной сети на оптимальном уровне.

Стоит понимать, что без этого маленького устройства ваша система работать автономно попросту не сможет, так как ни насос ни накопительная емкость к таким задачам не предназначены. Насос просто качает воду столько времени, сколько на него подается электричество. Гидроаккумулятор же накапливает жидкость, замыкает трубопровод и регулирует давление в системе.

По отдельности они являются всего лишь инструментами, которые пришлось бы постоянно контролировать самостоятельно. Но не будете же вы бегать к насосу каждый раз, когда в трубопроводе вашего дома упадет давление или накопительный бак опустошится.

Правильное подключение дополнительного элемента системы, а именно реле давления, позволяет избежать всех этих ненужных хлопот, связанных с обслуживанием насосной станции.

Кроме того, грамотно отрегулировав границы давления в сети, вы снизите нагрузку на оборудование, тем самым, позволив ему работать с отдыхом, а значит меньше изнашиваться. Покупка и установка реле дает возможность продлить срок службы насоса. Как видим, выгода очевидна.

Чтобы окончательно осознать, какую пользу приносит устройство, нужно разобраться с принципом его функционирования. Уже было выяснено, что реле служит для управления уровнем давления воды. Процесс происходит за счет специальной пружинной группы, которая имеется в приборе.

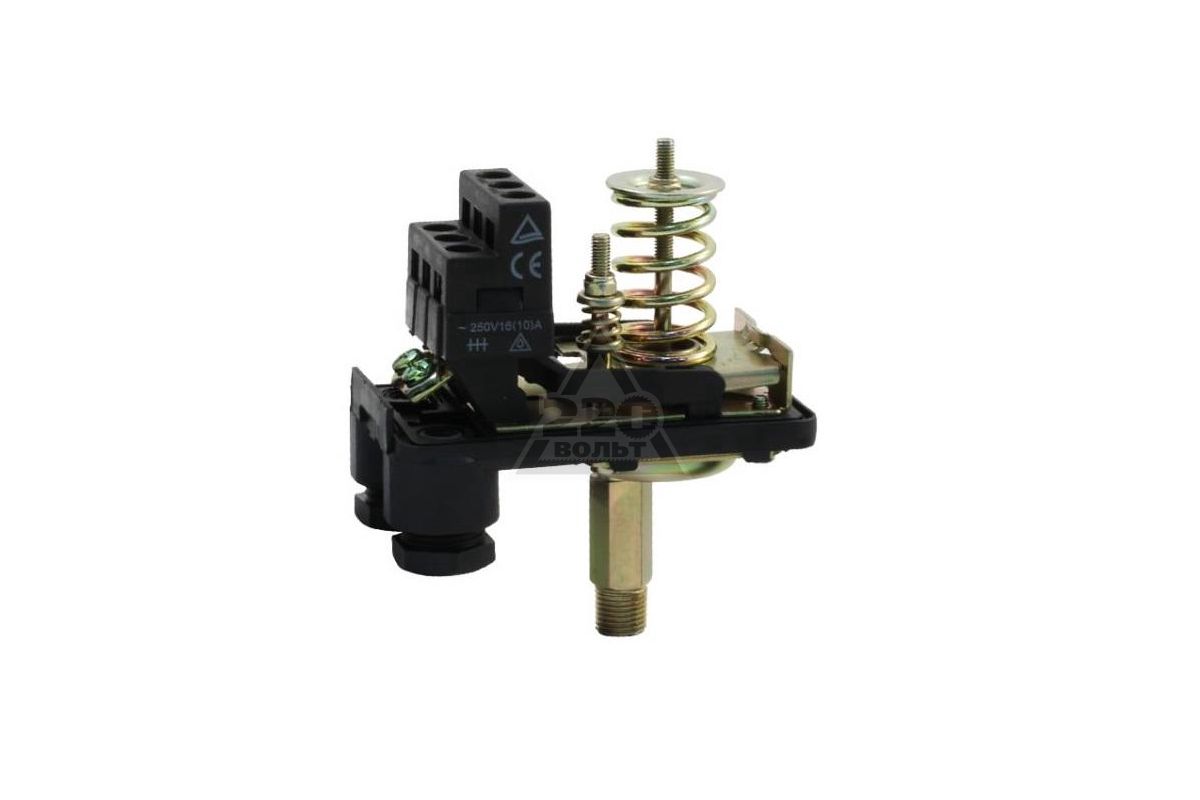

Простейшее реле давления для насоса, без крышки

Стоит понимать, что реле неразрывно связано с гидроаккумулятором. Без него оно работать не способно. Мы сейчас подразумеваем именно простые двухтактные конструкции, а не сложную электронную автоматику. Те установки могут обходиться вообще без накопительных емкостей, однако и стоимость у них соответствующая.

Регулировку давления осуществляет гидроаккумулятор. Внутри него есть резиновая мембрана со сжатым воздухом. Воздух в ней находится постоянно и постоянно давит на воду внутри бака. При малом ее количестве давление понижается. При большом же его уровень существенно повышается. Сам по себе бак ничего, кроме поддержки реального уровня давления делать не умеет.

За него эти функции перенимает само реле. Оно подключается к устройству и реагирует на изменения уровня давления, тем самым воздействуя на работу насоса.

При падении давления воды в системе до нижнего уровня реле замыкает контакты и обеспечивает включение насоса. При достижении верхнего установленного порога устройство наоборот размыкает контакты, обесточивая станцию. Посредством такого нехитрого управления действуют реле от всех производителей.

Таким образом, с его помощью удается полностью обходится без дополнительного контроля, так как все функции выполняет эта маленькая, но очень важная деталь. При этом стоит она очень дешево, а конструкция ее отличается исключительной простотой и применением элементарных приемов механики.
к меню ↑

Какие особенности конструкции реле давления?

Специфика работы устройства неразрывно связана с особенностями его конструкции. Реле давления, установленное на погружной или скважинный насос Grundfos или Малыш, в своем составе обязательно имеет специальную пластину, которая выступает восприимчивым элементом.

Она реагирует на изменение показателей в системе, что и приводит к попеременному переключению контактов. Кроме того, в конструкцию реле включен специальный пружинный блок. Первый элемент рабочей группы – пружина минимального допустимого давления, именно она сдерживает натиск воды.

Пример конструкции стандартного насосного реле давления

Ее воздействие регулируется гайкой. Второй элемент блока – пружина дифференциала давления, принцип ее настройки идентичен. Правильно выставив пороги сопротивления пружинной группы, вы избавитесь от необходимости управления и обслуживания насосной станции вручную.

Эффективная работа реле давления во многом зависит от места его монтажа. Специалисты рекомендуют устанавливать устройство вблизи отвода на гидроаккумулятор, где нивелируются перепады давления и турбулентность потока воды при включении и работе станции. В некоторых случаях его ставят непосредственно на накопительную емкость или поверхностный насос.

Оснащая дополнительным оборудованием погружной насос Grundfos или Малыш, внимательно изучите тех. особенности реле. Некоторые модели требуют особых условий эксплуатации и могут стабильно функционировать только при определенной температуре и влажности. Не исключено, что подобные устройства придется монтировать в отапливаемом помещении.

Особенно это касается моделей, что взаимодействуют с поверхностными насосными установками. Такое оборудование рекомендуется монтировать только в кессоне, подвале или других утепленных и защищенных местах. На морозе или под дождем они долго не протянут.

к меню ↑

Настройка

Тех. характеристики реле давления для скважинных или погружных насосов Grundfos и Малыш зависят непосредственно от рабочих параметров сети. Именно поэтому при выборе и подключении устройства нужно определить следующие показатели:

  • максимальное давление, при котором погружной насос Grundfos или Малыш будет автоматически отключаться;
  • минимальное давление, по достижению которого станция будет включаться;
  • рабочее давление в камере гидроаккумулятора.

После того, как выяснены тех. особенности водопроводной сети и насоса, можно приступать к регулировке реле давления. Обычно, в устройстве уже произведены заводские настройки пружин, но часто выставленные значения не соответствуют бытовым потребностям пользователя.

Схема подключения реле давления к гидроаккумулятору и поверхностному насосу

Чтобы избежать ручного управления системой и решить указанную проблему, придется снять крышку реле для насоса, под которой расположены большая и малая пружины с гайками.

Поворачивая большую гайку, вы сможете установить порог нижнего давления в гидроаккумуляторе, в то время как малая гайка позволит отрегулировать разницу давлений, на которых будет работать погружной насос Grundfos или Малыш. Точкой отсчета в данном случае выступает положение нижней пружины.

Достигнув оптимальных значений, можно подключать бак гидроаккумулятора к системе. Чтобы убедиться в правильности произведенных манипуляций, наблюдайте за показаниями водяного манометра. Выведенные на циферблат значения должны соответствовать нормам, которые обозначены в документации скважинных или погружных насосов Grundfos либо Малыш.

Как только водяной манометр зафиксировал нижний предел давления, насос нужно отключить от питания и выполнить следующие действия:

  • Произвести вращение малой гайки до начала работы механизма.
  • Открыть воду для освобождения системы.
  • Ожидать включения реле по достижению нижнего порога значения.
  • Произвести вращение большой гайки для установки нижнего давления.
  • Включить насос для поднятия давления до оптимального уровня.
  • Подстроить малую гайку в соответствии с нормами верхнего порога давления.

Настраивая систему автоматического управления, нужно четко следовать правилу: давление в сети водоснабжения должно быть на 0,2 атмосферы выше, нежели в баке гидроаккумулятора. Иначе повышенного износа мембраны не избежать.

Установив реле, вам не придется постоянно включать и отключать насос, все операции будут производиться самостоятельно. Если придерживаться всех вышеуказанных правил, система управления будет функционировать четко и без сбоев.
к меню ↑

Как регулировать простейшее реле давления? (видео)


 Главная страница » Насосы

Реле давления воды для насоса

Существует несколько систем управления скважинным насосом подробнее обо всех вы можете прочитать в статье автоматика для скважины. Здесь мы разберём самый бюджетный вариант, который можно приобрести в любом магазине торгующим сантехникой.

Речь идёт о механическом реле давления, оно на фотке справа. Так как работать без защиты от сухого хода опасно для насоса, то я приобрёл и его (на фото слева). С виду они идентичны, но последний имеет кнопку для принудительного запуска насоса.

Как работает защита от сухого хода

Оба этих устройства работают в зависимости от давления в магистрали. Защита от сухого хода без напора имеет разомкнутые контакты, а датчик давления сомкнутые вот и вся разница. Дальше дело в настройках. «Сухой ход» в моем устройстве настроен заводом изготовителем на давление примерно 0,5 атмосферы. Соответственно, когда весь узел собран и пришло время подать питание на насос, то ничего не произойдет. В защите от сухого хода меньше 0,5 атм., поэтому контакт разомкнут. Чтобы его замкнуть и существует та самая кнопка на корпусе.

Чтобы собрать узел управления насосом датчики необходимо установить последовательно.

Соединяем датчики кабелем. Контакты LINE на защите от сухого хода с контактами MOTOR на реле давления. Кстати, обратите внимание, что у защиты сухого хода (справа на этой фоторграфии) на резьбе нанесена краска. Скорее всего, это сделано для того, чтобы никому в голову не приходило его настраивать. Остаётся теперь прикрутить манометр и соединить все это хозяйство с магистралью холодной воды. К оставшимся вводам LINE и MOTOR соответственно подключаем питание и насос.

Запускаем систему кнопкой на защите от сухого хода. Насос бодро набирает давление 4 атм. Тут стоит отметить, что собирал я это без гидроаккумулятора, поэтому и давление набиралось очень быстро, но после набора реле давления начало щёлкать с интервалом 2 раза в секунду, подавая напяжение на насос, и также импульсивно, рывками, заставляя его вращаться. Отключил… Давление держит, утечек нет. Значит, нужно его настроить.

Регулировка реле

Настройка механического реле давления это отдельная песня! Я просто расскажу свои ощущения ибо действия непонятно как объяснить вообще. Это тонкий баланс между натяжением двух пружин. На 1/6 оборота перекрутил гайку насос совсем не выключается, не докрутил, начинает щёлкать как сумасшедший. В общем, ужас. Но с матюками и переживаниями за насос я каким-то чудом настроил это реле. Ура! Открываем воду. Щёлк! Работает. Закрываем. Щёлк! Не работает. Отлично! Я даже успел расслабиться и думал на этом квест закончен. Не тут-то было! Через полчаса, видимо, пружина ослабла, и опять при открытии крана начали раздаваться частые щелчки. Опыт уже подсказывал где надо чуть крутануть. Настроил, опять стало нормально. Ещё через полчаса новая вводная. Открываем кран. Насос включается. Закрываем кран, а реле не срабатывает… Насос как работал, так и работает. Защита от сухого хода, естественно, не срабатывает, так как давление гораздо больше 0,5 атм, а проток воды по магистрали это устройство учитывать не умеет. Так я убил полдня, то добиваясь от этой «парочки» нужного результата, то, через определённое время, осознавая, что настройки опять сбились и что-то идёт не так.

Итог. Снял всю эту конструкцию, так как она не блещет надёжностью и, однозначно, своей дешевизной не покроет расходы на ремонт или замену насоса при неудачном стечении обстоятельств. Так что не подойдёт даже в качестве временного варианта.

P.S. В моей ситуации наличие или отсутствие гидроаккумулятора никак не влияло на на реле давления, так как кран я открывал всегода на полную и давление падало ощутимо ниже давление включения насоса и все равно реле давления щелкало. И да… Мне же удавалось его настроить так как мне нужно, просто настройки сбиваются сами по себе.

Как это работает: Реле давления

Реле давления

Реле давления — важный компонент многих наших электрических моделей. Это электрический аналог управляемого разгрузочного клапана, который мы обсуждали в предыдущей публикации блога . В следующем посте будут рассмотрены основные компоненты реле давления, что это такое, как оно работает и как его настроить. Хотя реле давления используются во многих приложениях, в следующем посте особое внимание будет уделено тому, как они используются при сборке и эксплуатации электрического воздушного компрессора.

Компоненты реле давления

Щелкните фото для увеличения.

Рычаг (или ручка) авто / выключения

Рычаг (или ручка, в некоторых случаях) используется для ручного разделения контактов. Перед подключением или отключением воздушного компрессора его всегда следует переводить в положение «выключено».

Клеммы

Клеммы — это точки, в которых подводящие и отходящие силовые провода подключаются к реле давления.

Контакты

Контакты, которые сделаны из проводящего материала (90% серебра, 10% никеля), используются для замыкания электрической цепи и подачи питания на двигатель. При разъединении цепь разрывается, и двигатель отключается.

Мембрана

Мембрана изготовлена ​​из гибкого материала, который прижимается к блоку при увеличении давления воздуха. При достижении заданного давления отключения происходит размыкание контактов и отключение двигателя.

Предохранительный клапан реле давления

Предохранительный клапан реле давления, который расположен на основании реле давления, подсоединяется к верхней части обратного клапана с помощью медной или нейлоновой трубки. Когда контакты реле давления разъединяются, рычаг приводит в действие этот клапан, чтобы сбросить давление, которое возникло между насосом и обратным клапаном.

Регулировочная пружина (и)

Регулировочная пружина используется для увеличения и уменьшения настроек давления включения и выключения.Некоторые реле давления имеют вторичную пружину (обычно меньшую, чем первичная пружина), которая регулирует давление отключения, не влияя на настройку включения.

Что это такое

Реле давления — это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора. Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Все реле давления, используемые в наших воздушных компрессорах, включают предохранительный клапан реле давления, который сбрасывает напор и давление в трубопроводе, что упрощает запуск.

Как это работает

В наших моделях мы используем несколько различных реле давления. Каждый из них немного отличается, но во всех случаях основная операция следует этой схеме:

При подключенном воздушном компрессоре пользователь переводит рычаг в положение «авто», заставляя электрические контакты внутри переключателя соединяться вместе, чтобы замкнуть цепь. Одновременно с этим запускается двигатель, и в воздушном компрессоре начинает повышаться давление. Когда достигается заданное давление в системе, диафрагма внутри реле давления толкает механизм, который раздвигает электрические контакты, разрывая цепь и останавливая двигатель.В то же время открывается предохранительный клапан и сбрасывает противодавление, возникшее между насосом и обратным клапаном. Когда используется воздух и давление в баллоне падает до заданного значения «включения» (примерно на 30 фунтов на кв. Дюйм ниже значения «отключение»), контакты замыкаются, и двигатель запускается снова. Цикл продолжается, пока используется воздушный компрессор.

Как настроить

Осторожно: Перед выполнением работ с любым компонентом воздушного компрессора отключите машину от источника питания и сбросьте все давление из системы.

Многие из наших реле давления имеют инструкции по регулировке на внутренней стороне крышки. Если для вашего реле давления нет инструкций, выполните следующие действия:

Поверните первичную пружину по часовой стрелке, чтобы увеличить настройки включения и отключения, или против часовой стрелки, чтобы уменьшить их. Если реле давления имеет пружину регулировки дифференциала, действует тот же принцип. По часовой стрелке дифференциал увеличивается, а против часовой стрелки — уменьшается.

дюймов реле давления воды

P100G

{«1429»: {«sku»: «P100G-1-C12TB», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12tb.html «},» 1430 «: {» sku «:» P100G-1-K12TB «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12tb.html»}, «1431»: {«sku»: «P100G-1-F12TB», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12tb.html «},» 1426 «: {» sku «:» P100G-1-C11TB «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11tb.html»}, «1427»: {«sku» : «P100G-1-K11TB», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11tb.html «},» 1428 «: {» sku «:» P100G-1-F11TB «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www. whitmancontrols.com \ /p100g-1-f11tb.html»}, «1435»: {«sku»: «P100G-1-C52TB», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52tb.html «},» 1436 «: {» sku «:» P100G-1-K52TB «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52tb.html»}, «1437»: {«sku» : «P100G-1-F52TB», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52tb.html «},» 1432 «: {» sku «:» P100G-1-C51TB «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51tb.html»}, «1433»: {«sku»: «P100G-1-K51TB», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51tb.html «},» 1434 «: {» sku «:» P100G-1-F51TB «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51tb.html»}, «1405»: {«sku» : «P100G-1-C.12L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www. whitmancontrols.com \ /p100g-1-c-12l.html «},» 1406 «: {» sku «:» P100G-1-K.12L «,» switch_avail «:» Custom \ / 5-10 дней «, «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k-12l.html»}, «1407»: {«sku»: «P100G-1-F.12L», » switch_avail «:» Пользовательский \ / 5–10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f-12l.html «},» 1402 «: {» sku «:» P100G-1-C.11L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ / p100g-1-c- 11l.html «},» 1403 «: {» sku «:» P100G-1-K.11L «,» switch_avail «:» Custom \ / 5–10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k-11l.html «},» 1404 «: {» sku «:» P100G-1-F.11L «,» switch_avail «:» Custom \ / 5-10 дней «, «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f-11l.html»}, «1453»: {«sku»: «P100G-1-C12L», «switch_avail» : «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12l.html»}, «1454»: {«sku»: «P100G -1-K12L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «:» https: \ / \ / www. whitmancontrols.com \ /p100g-1-k12l.html «},» 1455 «: {» sku «:» P100G-1-F12L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12l.html «},» 1450 «: {» sku «:» P100G-1-C11L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11l.html»}, «1451»: {«sku»: «P100G-1-K11L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11l.html «},» 1452 «: {» sku «:» P100G-1-F11L «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11l.html»}, «1411»: {«sku» : «P100G-1-C32L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c32l.html «},» 1412 «: {» sku «:» P100G-1-K32L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k32l.html»}, «1413»: {«sku»: «P100G-1-F32L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www. whitmancontrols.com \ /p100g-1-f32l.html «},» 1408 «: {» sku «:» P100G-1-C31L «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c31l.html»}, «1409»: {«sku» : «P100G-1-K31L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k31l.html «},» 1410 «: {» sku «:» P100G-1-F31L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f31l.html»}, «1459»: {«sku»: «P100G-1-C52L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52l.html «},» 1460 «: {» sku «:» P100G-1-K52L «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52l.html»}, «1461»: {«sku» : «P100G-1-F52L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52l.html «},» 1456 «: {» sku «:» P100G-1-C51L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www. whitmancontrols.com \ /p100g-1-c51l.html»}, «1457»: {«sku»: «P100G-1-K51L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51l.html «},» 1458 «: {» sku «:» P100G-1-F51L «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51l.html»}, «1465»: {«sku» : «P100G-1-C12U», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12u.html «},» 1466 «: {» sku «:» P100G-1-K12U «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12u.html»}, «1467»: {«sku»: «P100G-1-F12U», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12u.html «},» 1462 «: {» sku «:» P100G-1-C11U «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11u.html»}, «1463»: {«sku» : «P100G-1-K11U», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www. whitmancontrols.com \ /p100g-1-k11u.html «},» 1464 «: {» sku «:» P100G-1-F11U «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11u.html»}, «1471»: {«sku»: «P100G-1-C52U», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52u.html «},» 1472 «: {» sku «:» P100G-1-K52U «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52u.html»}, «1473»: {«sku» : «P100G-1-F52U», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52u.html «},» 1468 «: {» sku «:» P100G-1-C51U «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51u.html»}, «1469»: {«sku»: «P100G-1-K51U», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51u.html «},» 1470 «: {» sku «:» P100G-1-F51U «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www. whitmancontrols.com \ /p100g-1-f51u.html»}, «1441»: {«sku» : «P100G-1-C12TS», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12ts.html «},» 1442 «: {» sku «:» P100G-1-K12TS «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12ts.html»}, «1443»: {«sku»: «P100G-1-F12TS», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12ts.html «},» 1438 «: {» sku «:» P100G-1-C11TS «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11ts.html»}, «1439»: {«sku» : «P100G-1-K11TS», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11ts.html «},» 1440 «: {» sku «:» P100G-1-F11TS «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11ts.html»}, «1447»: {«sku»: «P100G-1-C52TS», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www. whitmancontrols.com \ /p100g-1-c52ts.html «},» 1448 «: {» sku «:» P100G-1-K52TS «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52ts.html»}, «1449»: {«sku» : «P100G-1-F52TS», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52ts.html «},» 1444 «: {» sku «:» P100G-1-C51TS «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51ts.html»}, «1445»: {«sku»: «P100G-1-K51TS», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51ts.html «},» 1446 «: {» sku «:» P100G-1-F51TS «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51ts.html»}, «1417»: {«sku» : «P100G-1-C12T», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12t.html «},» 1418 «: {» sku «:» P100G-1-K12T «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www. whitmancontrols.com \ /p100g-1-k12t.html»}, «1419»: {«sku»: «P100G-1-F12T», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12t.html «},» 1414 «: {» sku «:» P100G-1-C11T «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11t.html»}, «1415»: {«sku» : «P100G-1-K11T», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11t.html «},» 1416 «: {» sku «:» P100G-1-F11T «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11t.html»}, «1423»: {«sku»: «P100G-1-C52T», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52t.html «},» 1424 «: {» sku «:» P100G-1-K52T «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52t.html»}, «1425»: {«sku» : «P100G-1-F52T», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www. whitmancontrols.com \ /p100g-1-f52t.html «},» 1420 «: {» sku «:» P100G-1-C51T «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51t.html»}, «1421»: {«sku»: «P100G-1-K51T», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51t.html «},» 1422 «: {» sku «:» P100G-1-F51T «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51t.html»}}

P100G High Accuracy Low Pressure Окружающая среда Реле давления идеально подходят для работы с малым давлением, когда точность уставки должна быть высокой, а повторяемость — низкой.Эти переключатели обычно используются в устьях скважин, работающих на природном газе, в генераторных установках, работающих на природном газе, и в системах подачи воздуха, таких как нагнетательные воздуходувки. P100G можно использовать как в сухих помещениях, так и в закрытых помещениях.

  • Диапазон уставки: от 0,10 до 15,0 фунтов на кв. Дюйм, от 2,75 до 415,2 дюйма. h30
  • Максимальное давление в системе: 15 фунтов на кв. Дюйм (изб.)
  • Диапазон температур: от -65 ° F до + 190 ° F (от -54 ° C до + 88 ° C)

У этого продукта есть некоторые дополнительные параметры конфигурации.Мы собираемся перенаправить вас к этим параметрам сейчас.

Если вам нужно сделать резервную копию, просто нажмите эту кнопку
