Реле давления для воды: цены от 558 рублей, отзывы, производители, поиск и каталог моделей – интернет-магазин ВсеИнструменты.ру

Добавлено автор alexxlab

Содержание

Реле давления воды стрелочное c защитой от сухого хода (РДС-А)G1/2″для насосов

«EXTRA®» Акваконтроль РДС (реле давления воды для насоса стрелочное) – удобный прибор, функционально заменяющий стандартное электромеханическое реле давления и манометр. Пороговые значения включения и выключения насоса визуально устанавливаются с помощью регулировочных винтов и разноцветных стрелочных указателей (маркеров), что дает возможность легко зафиксировать пороги включения и выключения насоса, а встроенный манометр позволяет контролировать текущее давление в системе водоснабжения. Реле снабжено встроенной функцией защиты насоса от сухого хода.

РДС-А (Реле давления стрелочное, серия РДС).
Задержка срабатывания защиты от “сухого хода”― Откл./30/180сек.
Автоматический перезапуск для проверки наличия воды после срабатывания защиты от “сухого хода”.

 PDF. Таблица сравнения функций приборов EXTRA Акваконтроль серий РДС, РДЭ и БРД
PDF.

Инструкция на реле давления воды для насоса стрелочное «EXTRA Акваконтроль РДС»
 JPG. Схема подключения РДС с поверхностным насосом
 JPG. Схема подключения РДС с погружным насосом
 ВИДЕО: РДС. Знакомство с РДС-1 (реле давления воды стрелочное) (12 мин)

ХарактеристикаРДС-30РДС-180РДС-АРДС-М
Напряжение питания, В / Частота тока, Гц220 / 50220 / 50220 / 50
220 / 50
Размер присоединительных патрубковG1/2″G1/2″G1/2″G1/2″
Максимально допустимая мощность насоса*, Вт1500150015001500
Номинальный ток нагрузки, А6,96,96,96,9
Защита от сухого ходаестьестьестьесть
Автоматический перезапуск для проверки наличия водынетнетестьесть
Защита от утечки (когда давление не достигает верхнего порога)нетнетнетесть
Давление включение насоса, барот 0 до 6,0от 0 до 6,0от 0 до 6,0от 0 до 6,0
Давление отключение насоса, барот 0 до 6,5от 0 до 6,5от 0 до 6,5от 0 до 6,5
Задержка срабатывания защиты от сухого хода, cек30180откл. /30/180откл./30/180
Длительность проверки системы на утечку, миннетнетнетоткл./20/40

*максимальная мощность электронасоса (P1), не путать с P2 – мощностью на валу электродвигателя (P1 > P2)

Грузовая характеристика
РДС-А
Масса брутто, г640
Габариты упаковки (длина х ширина х высота), мм140 x 120 x 120

Осуществляем отправку нашей продукции во все регионы Российской Федерации.

Доставка для физических лиц осуществляется курьерской службой «СДЭК» или «Почтой России».

Стоимость доставки можно посчитать здесь:

СДЭК — Калькулятор доставки СДЕК

Почта России — Рассчитать доставку

Оплатить покупку можно он-лайн переводом с  банковской карты при оформлении заказа либо в курьерской службе или на почте при получении посылки.

Следует учитывать, что при оплате посылки наложенным платежом, взимается комиссия 3% от суммы платежа.

Реле давления воды для насоса

Реле давления воды недорогое механическое устройство, которое полностью автоматизирует работу насоса. Обычно такие устройства применяются на насосных станциях и отвечают за автоматическое включение и отключения двигателя насоса. С помощью реле давления можно автоматизировать работу не только насосной станции, но и любого другого насоса, как садового, так и погружного. Сделать это достаточно просто.

Принцип действия реле давления прост. Как только давление в насосе падает до минимально допустимого, контакты замыкаются и насос включается. При работе насоса давление постепенно начинает повышаться. Как только давление достигает максимального, реле размыкает сеть и насос отключается. Реле давления не только обеспечивает автоматику включения насоса, но и предохраняет его от избыточного давления, которое может возникнуть при отключении потребителя.

Установка реле давления на насос

Потребность в автоматизации работы насосов возникает при эксплуатации колодезных или поверхностных насосов, применяемых для орошения участка. Установив реле давления на насос, можно не включать насос каждый раз, за вас это будет делать автоматика. В зависимости от используемого насоса способ подключения может быть различный, но узел с реле давления насоса собирается для любых насосов одинаково.

Если речь идет об автоматизации работы поверхностного насоса, то узел автоматики удобнее установить непосредственно на выходное отверстие насоса. Если речь идет о колодезном насосе, то узел автоматики устанавливается на подающей трубе в любом месте. Важно чтобы он был расположен до первого потребителя, т.е. отвод воды из подающей трубы должен быть после узла автоматики.


Рис.1. На поверхностный насос (садовый насос) реле давления удобно устанавливать непосредственно на выходное отверстие насоса. Сетевой провод насоса подключают к реле давления, а реле давления отдельным проводом подключают к сети.
Для монтажа реле давления воды на насос используют трех или пятиходовый штуцер.

Для сборки узла вам потребуется пятиходовый штуцер, манометр, реле давления насоса.


Рис.2. Пятиходовый штуцер наиболее удобный и распространенный способ подключения реле давление. Резьбовым соединением 1 штуцер соединяют с выходным отверстием насоса. К отверстию 2 подсоединяют манометр. К отверстию 3 — реле давления воды. К отверстиям 4 и 5 может подсоединяться напорная магистраль и гидроаккумулятор. При отсутствии гидроаккумулятора лишнее отверстие необходимо заглушить пробкой.

Пятиходовый штуцер, показанный на картинке выше, предназначен для сборки узла автоматики в единое целое. Желательно применять именно его, так как на нем есть все резьбовые соединения, необходимые для подключения элементов схемы.

Отверстие 1 подключается к насосу, к отверстию 2 манометр, к отверстию 3 реле давления, к отверстию 4 и 5 могут быть подключены труба водопровода и гидроаккумулятор. При отсутствии гидроаккумулятора отверстие необходимо заглушить гайкой.

После сборки узла автоматики реле давления необходимо подключить к электроснабжению и насосу. Система автоматического включения и выключения насоса готова.


Рис.3. Для того чтобы реле давления обеспечивало включение и выключение насоса необходимо подключить сетевой провод насоса к реле давления, а само реле давления отдельным проводом к сети. Таким образом насос получается запитан через реле давления.

Регулировка реле давления

От производителя реле давления как правило идет с уже установленными настройками. Минимальное давление 1,5 — 2 атмосферы, максимальное 3 — 3,5 атмосферы. Для большинства нужд этого вполне достаточно, как для полива участка, так и для водоснабжения дома.

Однако в некоторых случаях бывает целесообразно изменить настройки реле давления с целью повысить давление в системе. Для этого необходимо увеличить нижний и верхний порог включения, т.е. увеличить давление включения и давление отключения насоса.


Рис. 4. Реле давления воды без верхней крышки. Регулировка давления включения насоса осуществляется гайкой с большой пружиной. Для увеличения давления включения насоса гайку необходимо закрутить, для снижения ослабить. Гайка с маленькой пружиной — это разница между давлением отключения и давлением включения насоса. Для увеличения перепада давления (давление отключение увеличивается при неизменном давлении включении насоса) необходимо затянуть гайку, для снижения ослабить.

На фото выше представлено стандартное реле давления. Гайка с большой пружиной отвечает за минимальное давление, т.е. давление включение насоса. Гайка с маленькой пружиной отвечает за перепад (дифференциал) давления, т.е. разницу между максимальным и минимальным давлением в системе.

Для увеличения давления в системе необходимо закрутить гайку с большой пружиной. При этом увеличится давление включения и давление отключения, перепад давлений останется неизменным. Для снижения давления гайку с большой пружиной следует отвернуть. Чтобы увеличить перепад давлений следует закрутить гайку с маленькой пружиной. Чтобы уменьшить открутить.

Следует отметить, что в большинстве случаев достаточно настроить только минимальное давление, а перепад давления оставить неизменным.

Как сделать насосную станцию своими руками?

Насосная станция от насоса, обеспеченного автоматикой, отличается наличием гидроаккумулятора. Гидроаккумулятор необходим для поддержания постоянного давления в системе водопровода.

Гидроаккумулятор представляет собой бак разделенный пластичной (обычно резиновой) мембраной. С одной стороны мембраны находится вода с другой стороны воздух под давлением. При понижении давления в системе за счет сжатого воздуха мембрана компенсирует давление в водопроводе.


Рис.5. Для сборки насосной станции помимо реле давления и пятиходового штуцера потребуется гидроаккумулятор. Гидроаккумулятор необходим для поддержания стабильного давления в системе и устранения скачков давления. Чем больше объем гидроаккумулятора тем выше стабильность давления и реже включение насоса. Для подключения гидроаккумулятора можно использовать гибкий шланг, который одним концом подключается к гидроаккумулятору, другой к отверстию 4 или 5 в пятиходовом штуцере.

Для того чтоб получить полноценную насосную станцию, гидроаккумулятор необходимо подключить к пятиходовому штуцеру через отверстие 4 или 5. Сделать это можно с помощью шланга или трубы.

Для полноценной работы важно следить за уровнем давления воздуха в гидроаккумуляторе. Обычно оно составляет 1,5 атмосферы. В случаи падения давления, бак необходимо подкачать автомобильным насосом.

Реле давления и сухого хода

Реле давления и сухого хода насоса являются важными составляющими автоматизированной системы водоснабжения. Они обеспечивают правильное функционирование всех элементов и бесперебойную работу всей установки.

Реле давления для насоса используется в системах, которые обладают жидкой или газообразной средой. Его применяют для поддержания заданных параметров давления на насосном оборудовании.

Реле для защиты от сухого хода насоса незаменим в системах водоснабжения для предотвращения работы устройства без воды. Аппарат применяется также в поливочных установках, системах пожаротушения и кондиционирования, а его рабочей средой должна являться жидкость.

Цена на реле для измерения давления для насоса зависит от технических характеристик. Также на стоимость влияет производитель. В нашем интернет-магазине представлены реле давления воды и сухого хода следующих фирм:

  • Danfoss;
  • Grundfos;
  • Verpat;
  • Watts;
  • ACR;
  • Italtechnica.

Компания «СанТех-Сити» гарантирует продолжительный срок эксплуатации изделий и их высокое качество. Мы предлагаем купить функциональные и надежные реле давления и сухого хода насоса по приемлемой цене. Также на сайте представлены автоматические блоки, датчики, манометры и другие важные составляющие для организации автономной системы водоснабжения.

Покупка реле давления и сухого хода

Если вы решили купить реле давления в Екатеринбурге, выгоднее и удобнее всего это можно сделать в компании «СанТех-Сити». Мы имеем широкий ассортимент моделей отличного качества от разных поставщиков.

Вы можете оформить заказ на товар прямо сейчас, воспользовавшись функцией интернет-магазина и отправить нам заявку со своими контактными данными. Для получения консультации звоните по указанным телефонам и наши специалисты ответят на интересующие вопросы.

Реле давления для насосной станции XPD-2-1

Реле давления Jemix XPD-2-1 (аналог РДМ-5) используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPD-2-1


Технические характеристики реле давления Jemix XPD-2-1

Давление включения — 1,4 бар
Давление отключения — 2,8 бар
Температурный режим — до 45 оС
Подключение — 1/4 дюйм (внутренняя резьба)
Стандарт защиты- IP54


Принцип действия реле давления Jemix XPD-2-1

Реле давления Jemix XPD-2-1 представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды. При малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа устройства в систему необходимо произвести настройку реле по давлению или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPD-2-1

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).
Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPD-2-1

Перед началом регулировки, снимите пластиковую крышку корпуса.
Регулировка нижнего предела давления осуществляется гайкой (P), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (?P) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки P по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки ?P по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Реле давления воды для насоса и гидроаккумулятора PC 2 с манометров.

Реле давления воды для насоса и гидроаккумулятора РC 2 с манометром. Данный блок представляет собой монолитную конструкцию. В этой конструкции есть манометр, реле давления и пяти выводной штуцер на котором все собрано. Имеет блок 3 выхода (2 мама 1 папа). Реле давления воды для насоса и гидроаккумулятора РC 2 с манометром представляет собой корпус с двумя пружинами которые отвечают за регулировку и включение, выключения самого блока. Реле давления воды для гидроаккумулятора РC 2 с манометром качественное, выполнено из специальной пластмассы, оно не пахнет в отличие от китайских аналогов.

Как монтируется реле давления воды для насоса РC 2 с манометром. Одним из вариантов монтажа блока является его монтаж прямо на мембранный бак, второй вывод включается в существующую систему водоснабжения дома, ну а третий вывод подключается к насосу, вес соединение следует герметизировать, подключаем кабель насоса через блок автоматики. И мы получаем готовую автоматическую систему водоснабжения. Сам блок имеет уже заданное верхнее 2,8 и нижнее 1,4 давление, то есть при достижении нижнего давления блок автоматики включает насос, а при достижении верхнего давления блок автоматики выключает насос.
Реле в блоке механическое, оно имеет две пружины внутри, что позволяет его настраивать под себя. Например, можно сделать нижнее давление 1,6 атмосферы и верхнее 3 атмосферы. Рекомендуется не делать разрыв между верхним и нижним давлением менее 1 атмосферы.
Сами блоки крайне надежны и имеют низкую стоимость.

Технические характериcтики

Напряжение сети — 230 В, 50 Гц.
Максимальная мощность — 1500 Вт.
Максимальный коммутируемый ток — 16A.
Максимальное рабочее давление — 6 бар.
Диапазон регулирования давления включения — 1 — 2,5 бар.
Диапазон регулирования давления выключения — 1.8 — 4.5 бар.
Гидравлическое соединение – 1” нр х 1” вр х 1” вр.
Комплект поставки:
Устройство блок автоматики РC 2 — 1 шт.
Руководство по эксплуатации — 1 шт.
Упаковка — 1 шт.


Электронное реле давления — от надёжного производителя TATRA LINE✔

Электронное реле давления воды Tatra Line от польской компании используют для автоматизации процесса водоснабжения в жилых домах, небольших производственных и офисных помещениях, водозаборных станциях, мелиорационных и оросительных системах. Устройство работает в автоматическом режиме, выключает и включает насосное оборудование, выдерживая в трубопроводе нужное давление.

Электронный контролер монтируют на насосы мощностью до 1,1 кВт с максимальным рабочим током 10 А. Защита от «сухого хода» с повторным автоматическим запуском (есть 47 попыток через 3 минуты, 30 и 60) позволяет уберечь оборудование от поломок и продлить эксплуатационный период. Датчик давления воды для насоса реагирует на «аварию», как только уровень напора жидкости окажется ниже или выше указанных значений.

ЭЛЕКТРОННОЕ РЕЛЕ ДАВЛЕНИЯ — И НАСОС РАБОТАЕТ КАК ЧАСЫ

Реле давления управляет насосной установкой и обеспечивает:

  • комфортный напор;
  • необходимое давление в трубах;
  • безопасность водопровода;
  • исправность и долгую службу насоса.

ПРИНЦИП РАБОТЫ ЭЛЕКТРОННОГО КОНТРОЛЛЕРА ДАВЛЕНИЯ

Прибор крепится на выходном патрубке гидроаккумулятора. При давлении, упавшем ниже заданного показателя, автоматика включает насос и выключает, когда параметр достигает нужного уровня. Грубо говоря, электронное реле:

  • следит, чтобы накопительный бак был всегда был наполнен до необходимой отметки;
  • позволяет не «гонять» насосную установку каждый раз, когда открывается кран.

Чтобы напорный агрегат не включался слишком часто и преждевременно не изнашивался, необходимо правильно настроить электронный регулятор, ориентируясь на характеристики оборудования и объем бака. Обычно, реле включает водозаборное оборудование при 1,5-1,8 атм и выключает при 2,5-3 атм.

Преимущества электронного реле Tatra Line

Определившись с функционалом и объемом работ, купить насос будет просто. Здесь главное правильно установить автоматику — чем точнее настроено реле, тем  дольше служит оборудование и не требует дальнейшего вмешательства специалиста.

  • Простота монтажа — электронный контролер можно установить самостоятельно соединительным штуцером диаметром ¼».
  • Надёжность — по сравнению с механическим устройством, настройки в электронном датчике почти не сбиваются, сохраняя параметры даже при длительных простоях.
  • Универсальность — регулятор можно подсоединить для насоса любого типа.
  • Красивый внешний вид — польский производитель выпускает датчики современного дизайна, поэтому, если они будут находиться на глазах у всех, интерьер помещения ни капельки не пострадает.
  • Оптимальная цена — стоимость реле зависит от модели, но остаётся доступной для среднего потребителя.

Важно! Выбирая контролер, вначале определитесь с рабочими параметрами сети: максимальное давление в системе при отключении/включении насосного оборудования; давление в воздушной камере гидроаккумулятора.

Электронный контролер Tatra Line — один из главных компонентов насосного оборудования, позволяющий настраивать агрегат в зависимости от предпочтений хозяина, технических характеристик устройства, трубопровода и скважины. Если вы хотите продлить жизнь насосу и постоянно иметь в доме воду, посмотрите наш каталог и выберите подходящий вариант. Вы также можете воспользоваться помощью консультантов.

Реле давления серии РДН для насосов.

Реле давления серии РДН предназначены для управления электродвигателем насоса в автоматическом режиме по установленным диапазонам давления. Основные задачи, которые помогают решать реле давления РДН – это:

  • Защита насосов от сухого хода.
  • Автоматизация подпитки контуров водоснабжения.
  • Автоматическое заполнение или опорожнение емкостей (контроль уровня жидкостей).
  • Поддержание необходимого рабочего давления в гидроаккумуляторах систем водоснабжения.
  • Другие задачи, где требуется управление нагрузкой по установленным диапазонам давления в системе.

Рабочая среда: вода и другие неагрессивные жидкости. Траб.среды -5…+80 °C.

Отличительные особенности реле давления РДН:
  • РДН-1Т16 – это недорогое и простое в эксплуатации реле давления. Наиболее оптимально подходит для поддержания давления в емкостях и использования его в качестве устройства сигнализации. К данной модели реле применим принцип «установил, настроил и забыл».
  • РДН-1Т10Р – это более универсальная модель реле давления, которая снабжена ручным выключателем. Он позволяет принудительно отключать питание от электродвигателя насоса. Переключатель имеет 2 положения «AUTO» и «OFF». В положение «AUTO» реле управляет насосом в автоматическом режиме по установленным диапазонам давления. В положение «OFF» питание с электродвигателя насоса отключено, и насос не включится при любом давлении в системе. Наличие внутри данной серии модели реле с нормально разомкнутой группой контактов позволяет использовать их для защиты насосов от сухого хода.



Для ввода реле серии РДН в эксплуатацию необходимо:

  • Подключить реле к системе через порт G1/4”.
  • Подключить цепи управления электродвигателем насоса к контактам реле (напрямую(1) или через сетевой контактор).
  • Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(1) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.





Технические характеристики реле давления серии РДК:

Наименование Фото Pраб. max
бар		 Диапазон
настройки, бар		 Заводская настройка(2), бар Дифференциал, бар Кол-во
портов,
(резьба)		 Кол-во и тип
контактов		 Мощность контактов, А
для категории применения нагрузки
АС-3 (трехфазные эл. двигатели)
Тип конструктивного исполнения корпуса 10 с выключателем «Рычаг»
РДН-1Т10Р-2 7 2…7 4…6 1,5…2,5
(настраиваемый)		 1 порт
(1/4” NPT внутр.)		 2 NC 12 А / 240 VAC
РДН-1Т10Р-2/НО 7 2…7 4…6 1,5…2,5
(настраиваемый)		 1 порт
(1/4” NPT внутр.)		 2 NO 12 А / 240 VAC
Тип конструктивного исполнения корпуса 16 без выключателя
РДН-1Т16-1 5,6 1,4…5,6 3…4 1…2,5
(настраиваемый)		 1 порт
(1/4” NPT внутр. )		 2 NC 9 А / 230 VAC

(2) — реле давления серии РДН поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (3…4 и 4…6 бар).





Примеры применения реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода:

Необходимое оборудование:



  1. Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 для поддержания давления в гидроаккумуляторе.
  2. Реле давления РДН-1Т10Р-2/НО для защиты наоса от сухого хода.
  3. Реле времени AT8N с колодкой PYF029-BE для создания временной задержки.
  4. Контактор серии LC1E, соответствующий мощности насоса, для запуска электродвигателя насоса.

Монтаж и подключение:

  • Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 устанавливаются непосредственно на гидроаккумулятор.
  • Питание электродвигателя насоса подключается через сетевой контактор серии LC1E.
  • Затем настраиваются верхний и нижний пороги срабатывания реле давления РДН-1Т16-1 / РДН-1Т10Р-2 (для жилого дома например 3 бара нижний порог и 4 бара верхний порог).
  • Реле давления РДН-1Т10Р-2/НО устанавливается на подающем трубопроводе до обратного клапана гидроаккумулятора.
  • Верхний порог срабатывания реле давления РДН-1Т10Р-2/НО устанавливается ниже 3-х бар (приблизительно 2…2,5 бара).
  • Цепи управления контактором LC1E подключаются через контакты таймера AT8N и двух реле давления (см. рис. 1).

Алгоритм работы:

  • При снижении давления в гидроаккумуляторе ниже установленного порога, реле давления РДН-1Т16-1 / РДН-1Т10Р-2 подает питание на схему управления и запускает насос.
  • Реле времени AT8N отсчитывает временной промежуток, в течение которого насос нагнетает давление в подающем трубопроводе, а затем пытается отключить насос.
  • Если за время выдержки на реле времени насос не нагнетает необходимое давление в подающем трубопроводе (например, по причине порыва подающего трубопровода или отсутствия воды в скважине), то реле давления РДН-1Т10Р-2/НО блокирует работу насоса.
  • При увеличении давления в гидроаккумуляторе до установленного верхнего порога реле давления РДН-1Т16-1 / РДН-1Т10Р-2 выключает насос.



Рис.1 Использование реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода.





Настройка порогов срабатывания реле давления серии РДН:

Если заводской диапазон настройки порогов срабатывания Вам подходит, то для ввода реле давления в эксплуатацию его нужно только установить и подключить цепи управления. Если Вам не подходят заводские настройки реле давления, то для установки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и ориентируясь на показания манометра настроить сначала верхний порог срабатывания, а затем нижний порог срабатывания (дифференциал). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Модель реле Диапазон настройки дифференциала, бар Регулировочные винты
РДН-1Т10Р 1,5…2,5

РДН-1Т16 1,5…2,5






Схемы подключения реле давления серии РДН:

Реле давления серии РДН используются преимущественно для работы с однофазной нагрузкой т.к. имеют только две группы контактов. Допускается также использование реле давления серии РДН для управления трехфазной нагрузкой. Но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети. Соответствующие схемы подключения приведены ниже.



Рис.2 Схема подключения однофазной нагрузки к реле давления серии РДН.



Рис.3 Схема подключения трехфазной нагрузки к реле давления серии РДН.





Габаритные размеры реле давления серии РДН:

РДН-1Т10Р

РДН-1Т16



Расшифровка обозначения реле давления серии РДН:


Новости

— Скорость: датчик давления, датчик или преобразователь? | Вода Северной Америки

Up To Speed ​​ — краткий технический блог, составленный ветераном отрасли Марком Ридером. В нем содержится интересный факт, ответы на наводящие на размышления вопросы или интересные моменты фактического посещения объекта одним из наших инженеров по выездному обслуживанию мирового класса.

«Когда к какому-либо продукту добавляются дополнительные опции, важно исключить риск путаницы.Одна довольно распространенная и понятная проблема, которую мы слышим, — это разница между датчиком давления и датчиком давления.

Прежде чем мы разъясним датчик и датчик , давайте сделаем шаг назад и сначала объясним реле давления . Мы называем это переключателем включения / выключения в традиционной водяной системе. Насос / двигатель имеет две скорости: включено или выключено. Давление танковые сохраняет давление и переключатель давления говорят двигатель, когда начинать и когда остановиться.Если мы установили реле давления на 30/50 фунтов на квадратный дюйм, оно закрывается при 30 фунтах на квадратный дюйм и запускает насос и двигатель. При давлении 50 фунтов на квадратный дюйм контакты реле давления принудительно размыкаются, и насос останавливается и ожидает следующего цикла.

В системе с регулируемой скоростью давление контролируется более точно, а скорость насоса регулируется для поддержания постоянного давления. Итак, если давление составляет 48 фунтов на квадратный дюйм, и мы запрограммировали систему на поддержание 50 фунтов на квадратный дюйм, скорость насоса увеличивается на небольшую величину. Если показание давления составляет 52 фунта на квадратный дюйм, скорость насоса снижается.Эта непрерывная регулировка скорости насоса — это то, что обеспечивает постоянное давление и соответствует потребностям.

Эта работа по постоянному регулированию скорости двигателя и насоса возлагается на частотно-регулируемый привод (VFD), который иногда просто называют контроллером. Конечно, чтобы контроллер выполнял свою работу, он должен точно знать давление в системе. Для этого у Franklin Electric есть два разных устройства.

Устранение путаницы: датчик против. Преобразователь

1. Датчик давления — Некоторые также называют его «переключателем Хоббса». Ключевым словом здесь является датчик, поскольку он отличает это устройство от обычного реле давления, упомянутого выше. Подобные датчики давления также используются во множестве других продуктов, в первую очередь в различных двигателях, чтобы определять наличие (или отсутствие) давления масла.

В сочетании с частотно-регулируемым приводом датчики давления аналогичны реле давления в том смысле, что они либо разомкнуты, либо замкнуты. Однако, в отличие от реле давления, датчики давления очень точны и подходят для миллионов циклов.В районе заданного значения, скажем, 50 фунтов на квадратный дюйм, они либо открыты, либо закрыты. То есть 49 фунтов на квадратный дюйм = закрыто; 51 фунт / кв. Дюйм = открыто. Контроллер постоянно регулирует скорость насоса вокруг этой уставки. Датчики давления очень просты и надежны. Единственный их недостаток: для более продвинутых установок их возможности ограничены.

2. Датчик давления — Это может быть любое устройство, которое измеряет и преобразует некоторые физические параметры в электрический сигнал. Следовательно, датчик давления преобразует давление в электрический сигнал.Ключевое различие между датчиком давления и датчиком давления, описанным выше, заключается в том, что сигнал не просто включен или выключен, он непрерывен. Таким образом, датчик 0–100 фунтов на квадратный дюйм может точно сказать VFD фактическое давление в системе.

В случае SubDrive Connect от Franklin Electric мы даем вам оба варианта. Изделие поставляется с датчиком давления в «стандартной комплектации», но устройство по-прежнему совместимо с датчиком давления (переключателем Хоббса). Обратите внимание: поскольку датчик и преобразователь работают по-разному, они подключаются к другому набору клемм внутри SubDrive Connect.

Правильное подключение

Вот изюминка: датчик давления должен быть подключен к клеммам, обозначенным XDCR (сокращенно от «преобразователь»). Датчик давления должен быть подключен к клеммам с маркировкой PS (датчик давления). Подключение любого из вышеперечисленных к неправильным клеммам предотвратит работу SubDrive Connect.

Еще одно примечание по установке: если вы используете датчик давления, переместите также DIP-переключатель в положение PS.Это сообщает SubDrive Connect, где искать измерения давления.

Итак, реле давления, датчик давления или датчик давления. Три устройства, в названиях которых есть давление. Три устройства, которые делают свою работу, но каждое по-своему ».

Теперь вы в курсе.

Проблемы с водяной скважиной — Реле давления

Если у вас есть собственный колодец с питьевой водой, рано или поздно вы включите кран, и ничего не произойдет.Существует ряд причин, по которым скважина может внезапно прекратить добычу воды, но в основном все они выходят из строя из-за отказа оборудования, сбоя в электроснабжении или подаче электроэнергии, истощения водоносного горизонта или других проблем с грунтовыми водами, а также из-за неудачного проектирования и строительства скважины. Есть еще одна возможность — у вас замерзли трубы. Сначала убедитесь, что у вас есть электричество (нет электричества, нет воды), и что на самом деле не очень холодно. Отказ реле давления — одна из частых причин потери воды и других проблем со скважиной, таких как потеря давления.Если у вас есть обычная пробуренная скважина с погружным насосом в колодце и какое-то оборудование в подвале, первое, что вам нужно сделать, это спуститься вниз и посмотреть. Хотя я признаю, что сложно различить проблемы, просто глядя на оборудование в доме, но иногда это удается.

Компоненты в подвале обеспечивают постоянное давление воды на арматуру в доме и включают насос для поддержания постоянного давления. Насос перемещает воду в напорный резервуар для воды в подвале, внутри резервуара находится воздушный баллон, который сжимается, когда вода закачивается в резервуар.Под давлением в резервуаре вода перемещается по трубам дома, поэтому насосу не приходится работать каждый раз, когда вы открываете кран. Бак высокого давления обычно поддерживает давление воды в пределах 40-60 фунтов на квадратный дюйм (или иногда 30-50 фунтов на квадратный дюйм). Давление поддерживается в этом диапазоне с помощью электрического переключателя с приводом от диафрагмы со стандартным контактом, который подключается для включения насоса, когда давление падает ниже заданного значения нижнего давления (давления включения), и отключает питание, когда достигнута верхняя уставка.Установленный диапазон всегда составляет 20 фунтов на квадратный дюйм (его можно немного отрегулировать), но фактический диапазон задается заранее при покупке переключателя.

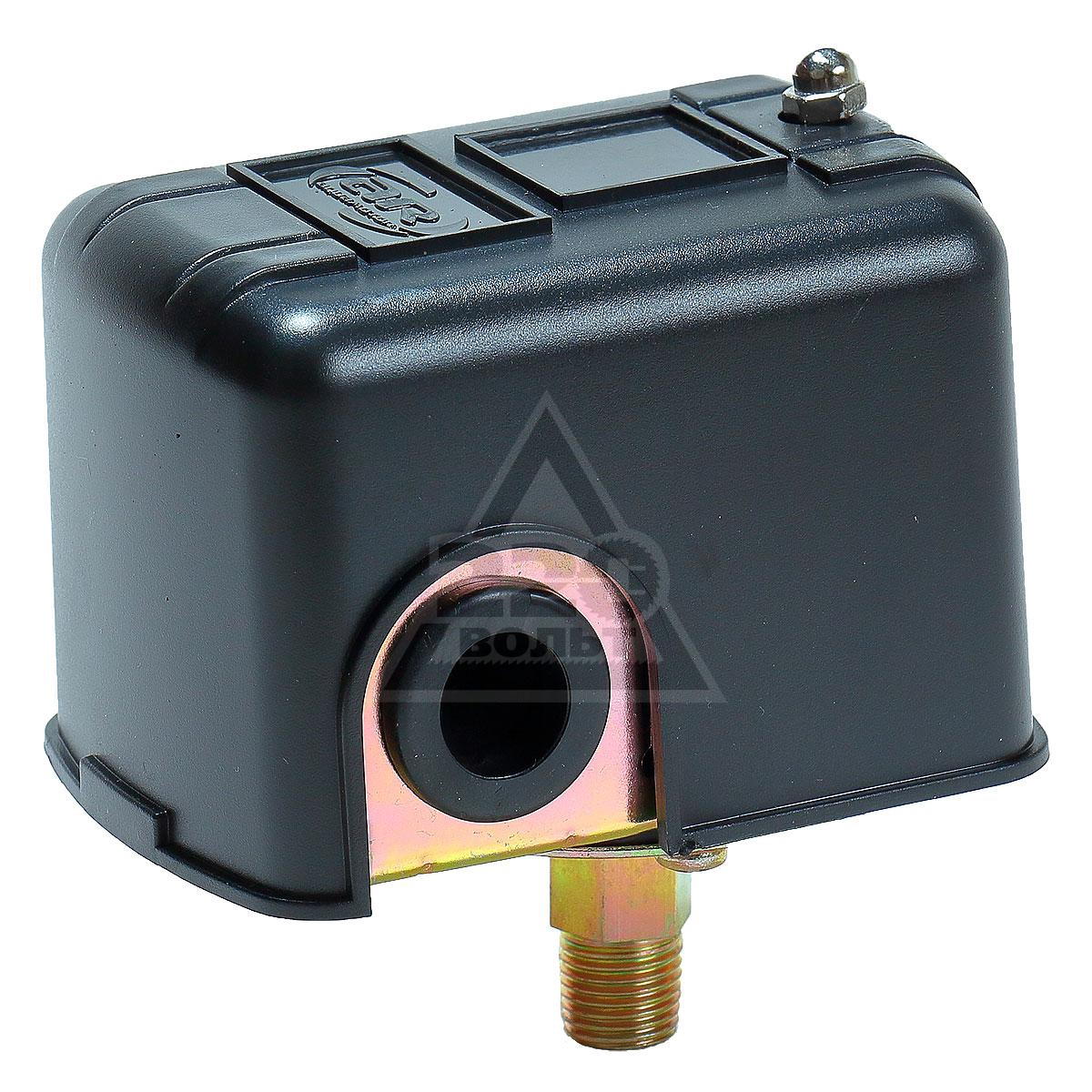

После того, как давление упадет ниже 40 фунтов на квадратный дюйм, диафрагма лопается, электрические контакты соприкасаются, и переключатель включает насос, и давление в резервуаре увеличивается. Когда достигается максимальное давление, контакт разрывается. Чаще всего реле давления производится Square D серии 9013. Я думаю, что он был разработан примерно в 1950 году, плюс-минус несколько лет, и может прослужить довольно долго, но с ним может многое пойти не так.

Реле давления легко забивается и легко выходит из строя в воде с высоким содержанием осадка. Вы можете купить новый переключатель примерно за 20 долларов (дополнительная установка, а также вся арматура и манометр, если вы захотите их заменить, могут поднять цену примерно до 120 долларов). Если реле давления выходит из строя, насос не включается, или насос может не выключаться, или насос может работать с перебоями. Поэтому, если у вас нет воды, вы можете быстро проверить предохранители или автоматические выключатели, чтобы убедиться, что проблема не в электричестве.Вы были бы удивлены, как часто в колодец поражает молния или в системе колодцев происходит другое короткое замыкание. Если автоматический выключатель сработал (помните, что колодец работает от 240 вольт, и обычно два переключателя переключаются вместе), и вы можете восстановить воду, щелкнув переключатель (переключатели), тогда все готово, но иногда переключатель снова появляется. некоторое время, и это обычно электрическая проблема или короткое замыкание. Вызов бурильщика.

Затем проверьте манометр на баллоне высокого давления, прочтите его.Если он не показывает давление 40-60 фунтов на квадратный дюйм (или 30-50 фунтов на квадратный дюйм), это может быть признаком того, что насос не включается. Вопрос в том, почему. Насос мог выйти из строя, колодец мог быть сухим или в нем не было достаточно воды для работы (на насосе есть отключение, чтобы защитить его при низком уровне воды), реле давления могло не сработать или контакты могли ржаветь. Мы все надеемся, что проблема заключается в недорогом и простом в ремонте реле давления. Сначала постучите по датчику обратной стороной отвертки (осторожно) и посмотрите, двигается ли датчик.Манометр может забиться осадком, как и реле давления. Кроме того, вы можете осторожно снять крышку реле давления — помните, что там 240 вольт, и не прикасайтесь к контакту или, еще лучше, сначала отключите питание.


Посмотрите на реле давления. Контакт выглядит блестящим и чистым? Если нет, скорее всего, проблема в переключателе. Вы можете приобрести новый как в Lowes, так и в Home Depot, а также в своих сельских магазинах. Их несложно заменить, но перед началом работы не забудьте выключить питание и слить давление из бака.Если вы новичок в этих вещах, вы можете позвонить профессионалу.

Если давление находится в желаемом диапазоне (даже после того, как вы постучите по манометру), но у вас все еще нет воды, это может быть несколько причин. Резервуар высокого давления может быть затоплен водой или у вас может быть замерзшая труба или трубы. Если это не зима, а затем проверить давление на напорном резервуаре, используя манометр давления в шинах. Соответствуют ли показания манометра показаниям манометра? Слить воду из бака под давлением. Вы должны услышать звук или, если вы оставили крышку реле давления без крышки, вы должны увидеть, как диафрагма лопнула.Если на реле давления есть электричество, если он и насос работают, следует включить насос. Насос — это часть оборудования, наиболее подверженная износу и часто выходящая из строя.

КАК СКАЗАТЬ, ЧТО РЕЛЕ ДАВЛЕНИЯ ВАШЕГО НАСОСА НЕПРАВИЛЬНО

Возможно, вы никогда раньше не слышали о скважинном насосе, работающем под давлением.

Вы владеете своим домом долгое время или впервые в качестве домовладельца?

Это означает, что вы не сможете определить, когда реле давления вашего колодезного водяного насоса неисправно или неисправно.Есть даже вероятность, что вы не знаете, как выглядит переключатель, пока не узнаете, что вам нужен ремонт скважинного насоса. Что бы вы сделали к тому времени? Давайте сначала объясним, что такое реле давления насоса.

Что такое реле давления скважинного насоса?

Реле давления скважинного насоса работает, посылая сигнал насосу либо начать, либо прекратить подачу в зависимости от давления, которое было создано в системе водоснабжения. Эта настройка давления бывает двух видов: давление включения и давление отключения.На переключателе записаны числа в диапазоне 20-40, 30-50 или 40-50. Меньшее число означает, что насос начнет наполнять ваш резервуар, а максимальное число означает, что он остановится. Местоположение вашего реле давления зависит от того, как настроена скважинная система. Его можно разместить в вашем гараже или подвале, для струйных насосов реле давления крепится к самому насосу. В то время как у погружных насосов их размещают в другом месте.

6 ПРЕДУПРЕЖДАЮЩИХ ЗНАКОВ У ВАС НЕПРАВИЛЬНЫЙ ВОДЯНОЙ НАСОС

Как определить неисправность реле давления перед тем, как обратиться в ремонт скважинного насоса?

Теперь, когда вы знаете, что такое реле давления, вам будет легче определить, когда ремонт вашего скважинного насоса под рукой.Как и в случае с любой механической системой, повреждения неизбежны, а это значит, что вы не сможете избежать поломки реле давления в какой-то момент. Общий износ, ослабление пружины, засорение системы и коррозия отверстий для проводов могут помешать правильной работе коммутатора. Некоторые из распространенных проблем, с которыми вы можете столкнуться с водяным насосом, когда дело доходит до плохого давления, включают:

  • Насос работает нормально, но напор воды слабый.
  • Насос не включается и отказывается подавать воду.
  • Водяной насос работает нормально, но включается и выключается почти сразу.

Другие распространенные проблемы с реле давления насоса:

Выключатель не включается и не выключается

Если ваш водяной насос не создает нужное давление, он не будет сигнализировать о включении или выключении реле давления. Помимо насоса, посмотрите, работает ли манометр.

Переключатель многократно включается и выключается

Если кажется, что ваша помпа повторяет цикл, одной из частых причин является взорванный баллон в резервуаре, который необходимо заменить.Также проверьте, не был ли переключатель поврежден в результате непрерывной работы. Кроме того, утечки в вашей насосной системе могут вызвать повторное срабатывание реле давления, что также может привести к его повреждению.

Забит датчик давления

Если ваш датчик давления забит отложениями из воды, это может повредить переключатель. Очистите трубку, соединяющую ваш выключатель и водопровод, однако экономически выгоднее просто заменить сам выключатель.

Плохие электрические контакты

Со временем электрический контакт реле давления может ухудшиться, и вам придется отправиться в ремонт скважинного насоса.Двумя основными причинами являются наличие коррозионных материалов и постоянное включение и выключение питания переключателя. Вы можете временно позаботиться об этом, отпилив поврежденную часть, но для постоянной фиксации вам нужно будет заменить переключатель.

Теперь вы знаете, как определить повреждение реле давления. Как только вы увидите любой из этих признаков, не стесняйтесь обращаться к нам за ремонтом скважинного насоса. Все, что вам нужно сделать, это нажать здесь. Помните, что правильное обслуживание сэкономит вам много денег, не ждите, пока вся насосная система выйдет из строя, прежде чем проводить техническое обслуживание.

дюймов реле давления воды

P100G

{«1429»: {«sku»: «P100G-1-C12TB», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12tb.html «},» 1430 «: {» sku «:» P100G-1-K12TB «,» switch_avail «:» Custom \ / 5–10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12tb.html «},» 1431 «: {» sku «:» P100G-1-F12TB «,» switch_avail » : «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12tb.html»}, «1426»: {«sku»: «P100G -1-C11TB «,» switch_avail «:» Custom \ / 5-10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11tb.html «},» 1427 «: {» sku «:» P100G-1-K11TB «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11tb.html»}, «1428»: {«sku»: «P100G-1-F11TB», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11tb.html «},» 1435 «: {» sku «:» P100G-1-C52TB «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52tb.html»}, «1436»: {«sku» : «P100G-1-K52TB», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52tb.html «},» 1437 «: {» sku «:» P100G-1-F52TB «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52tb.html»}, «1432»: {«sku»: «P100G-1-C51TB», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51tb.html «},» 1433 «: {» sku «:» P100G-1-K51TB «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51tb.html»}, «1434»: {«sku» : «P100G-1-F51TB», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51tb.html «},» 1405 «: {» sku «:» P100G-1-C.12L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c-12l.html «},» 1406 «: {» sku «:» P100G-1-K.12L «,» switch_avail » : «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k-12l.html»}, «1407»: {«sku»: «P100G-1-F.12L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ / p100g-1-f-12l. html «},» 1402 «: {» sku «:» P100G-1-C.11L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c-11l.html «},» 1403 «: {» sku «:» P100G-1-K.11L «,» switch_avail «:» Custom \ / 5-10 дней «, «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k-11l.html»}, «1404»: {«sku»: «P100G-1-F.11L», » switch_avail «:» Пользовательский \ / 5–10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f-11l.html «},» 1453 «: {» sku «:» P100G-1-C12L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12l.html » }, «1454»: {«sku»: «P100G-1-K12L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12l.html «},» 1455 «: {» sku «:» P100G-1-F12L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12l.html»}, «1450»: {«sku»: «P100G-1-C11L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11l.html «},» 1451 «: {» sku «:» P100G-1-K11L «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11l.html»}, «1452»: {«sku» : «P100G-1-F11L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11l.html «},» 1411 «: {» sku «:» P100G-1-C32L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c32l.html»}, «1412»: {«sku»: «P100G-1-K32L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k32l.html «},» 1413 «: {» sku «:» P100G-1-F32L «, «switch_avail»: «Пользовательский \ / 5–10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f32l.html»}, «1408»: {«sku» : «P100G-1-C31L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c31l.html «},» 1409 «: {» sku «:» P100G-1-K31L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k31l.html»}, «1410»: {«sku»: «P100G-1-F31L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f31l.html «},» 1459 «: {» sku «:» P100G-1-C52L «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52l.html»}, «1460»: {«sku» : «P100G-1-K52L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52l.html «},» 1461 «: {» sku «:» P100G-1-F52L «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52l.html»}, «1456»: {«sku»: «P100G-1-C51L», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51l.html «},» 1457 «: {» sku «:» P100G-1-K51L «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51l.html»}, «1458»: {«sku» : «P100G-1-F51L», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51l.html «},» 1465 «: {» sku «:» P100G-1-C12U «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12u.html»}, «1466»: {«sku»: «P100G-1-K12U», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12u.html «},» 1467 «: {» sku «:» P100G-1-F12U «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12u.html»}, «1462»: {«sku» : «P100G-1-C11U», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11u.html «},» 1463 «: {» sku «:» P100G-1-K11U «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11u.html»}, «1464»: {«sku»: «P100G-1-F11U», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11u.html «},» 1471 «: {» sku «:» P100G-1-C52U «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52u.html»}, «1472»: {«sku» : «P100G-1-K52U», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52u.html «},» 1473 «: {» sku «:» P100G-1-F52U «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52u.html»}, «1468»: {«sku»: «P100G-1-C51U», «switch_avail»: «Пользовательский \ / 5 — 10 дней »,« url »:« https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51u.html »},« 1469 »: {« sku »:« P100G-1-K51U », «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51u.html»}, «1470»: {«sku» : «P100G-1-F51U», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51u.html «},» 1441 «: {» sku «:» P100G-1-C12TS «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12ts.html»}, «1442»: {«sku»: «P100G-1-K12TS», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12ts.html «},» 1443 «: {» sku «:» P100G-1-F12TS «, «switch_avail»: «Пользовательский \ / 5–10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12ts.html»}, «1438»: {«sku» : «P100G-1-C11TS», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11ts.html «},» 1439 «: {» sku «:» P100G-1-K11TS «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11ts.html»}, «1440»: {«sku»: «P100G-1-F11TS», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11ts.html «},» 1447 «: {» sku «:» P100G-1-C52TS «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52ts.html»}, «1448»: {«sku» : «P100G-1-K52TS», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52ts.html «},» 1449 «: {» sku «:» P100G-1-F52TS «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52ts.html»}, «1444»: {«sku»: «P100G-1-C51TS», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51ts.html «},» 1445 «: {» sku «:» P100G-1-K51TS «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51ts.html»}, «1446»: {«sku» : «P100G-1-F51TS», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51ts.html «},» 1417 «: {» sku «:» P100G-1-C12T «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c12t.html»}, «1418»: {«sku»: «P100G-1-K12T», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-k12t.html «},» 1419 «: {» sku «:» P100G-1-F12T «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f12t.html»}, «1414»: {«sku» : «P100G-1-C11T», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c11t.html «},» 1415 «: {» sku «:» P100G-1-K11T «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k11t.html»}, «1416»: {«sku»: «P100G-1-F11T», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-f11t.html «},» 1423 «: {» sku «:» P100G-1-C52T «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-c52t.html»}, «1424»: {«sku» : «P100G-1-K52T», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k52t.html «},» 1425 «: {» sku «:» P100G-1-F52T «,» switch_avail «:» Custom \ / 5-10 дней «,» url «: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f52t.html»}, «1420»: {«sku»: «P100G-1-C51T», «switch_avail»: «Пользовательский \ / 5 — 10 дней «,» url «:» https: \ / \ / www.whitmancontrols.com \ /p100g-1-c51t.html «},» 1421 «: {» sku «:» P100G-1-K51T «, «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-k51t.html»}, «1422»: {«sku» : «P100G-1-F51T», «switch_avail»: «Custom \ / 5-10 дней», «url»: «https: \ / \ / www.whitmancontrols.com \ /p100g-1-f51t.html «}}

Реле давления P100G с высокой точностью и низким давлением идеально подходят для приложений с низким давлением, где точность уставки должна быть высокой, а воспроизводимость — низкой. Эти переключатели обычно используются в естественных условиях. устья газовых скважин, генераторные установки природного газа и воздухозаборники, такие как нагнетательные нагнетатели.P100G может использоваться как в сухих помещениях, так и в закрытых помещениях.

  • Диапазон заданных значений: от 0,10 до 15.0 PSIG, от 2,75 до 415,2 дюйма h30
  • Макс.давление в системе: 15 PSIG
  • Диапазон температур: от -65 ° F до + 190 ° F (от -54 ° C до + 88 ° C)

Этот продукт имеет некоторые дополнительные параметры конфигурации. Мы собираемся перенаправить вас к этим параметрам сейчас.

Если вам нужно сделать резервную копию, просто нажмите эту кнопку
